Отопительные котлы «Эван»: особенности, преимущества и недостатки

Российский производитель /ЭВАН, выпускающий различные виды отопительного оборудования, в том числе и электрокотлы уже завоевал положительную репутацию и присутствует в продажах практически любой крупной торговой организации. Компания ЭВАН известна с 1997 года прежде всего доступной ценой при традиционном качестве изделий «из металла, а не из чего попало…», что весьма привлекает потребителя. В линейке компании не только простейшие электрокотлы, но и приборы классом повыше…

Линейки электрокотлов ЭВАН

Компания выпускает электрокотлы 4 потребительских категорий.

• Простейшие «Стандарт» и «Эконом» включает в себя блок тенов, клеммы подключения и выключатель на каждый тен. Но могут также поддерживать заданную температуру, в диапазоне 35 – 85 градусов, включаясь по команде от термореле. Наиболее дешевые электрокотлы, подходят скорее для временного обогрева или как резервные с твердотопливными теплогенераторами.
• Серия «Комфорт» уже может включать в себя больше датчиков безопасности, встроенный предохранительный клапан, встроенный циркуляционный насос, который управляется автоматикой. Эта серия наиболее востребована для домашнего использования.

• Серия «Профессионал» – проста по исполнению, но дорога из-за качества применяемых материалов, а сами приборы повышенной мощности. Предназначаются в основном для общественных и промышленных объектов.
• Котлы «Люкс» содержат электронное управление, могут управляться погодозависимым контроллером, внутри их не только насос с отводом воздуха, но и расширительный бак, они могут снабжаться и выносным пультом управления.

Типичные ситуация, когда применяются электрокотлы ЭВАН

В большинстве случаев твердотопливный котел можно дополнить электрокотлом, который будет включаться в работу по таймеру ночью и работать по ночному тарифу (многотарифный электросчетчик). Электроэнергия днем слишком дорога, но ночью она может быть всего лишь в 1,5 -2,0 раза дороже энергии от твердого топлива, или вовсе равна с ней по цене. Но комфорт пользования делает электрокотел ЭВАН выгодным в эксплуатации, по крайней мере, ночью, где возможно подключить ночной тариф.

Такой режим работы электрокотла, при питании 380 В и соответствующей мощности, может быть весьма и весьма востребованным. Тогда для аккумуляции ночной энергии используют буферную емкость.

Схема включения котла ЭВАН-эконом 220 В как резервного

Электрокотлы очень популярны, но в основном потому , что устанавливаются как дублирующие с действующими твердотопливными или газовыми. Задача электрокотла на 220 В, к примеру на 5 кВт, в том, чтобы поддержать систему отопления в теплом состоянии, пока будет ремонтироваться основной агрегат.

• Рекомендуется по возможности предусматривать ручной режим включения резервного агрегата, без всяких обратных клапанов и термореле в схемах.

Но если без автоматизированного включения резерва не обойтись (на удаленной даче например), то остается надеяться еще и на эту автоматику.  Как подключаются резервные котлы

Обычный трехфазный котел ЭВАН на 24 кВт на 380В

Рассмотрим  схемотехнику и применение котлов ЭВАН С1. Простейшие котлы, умеренной цены, но мощные и надежные. В линейке трехфазные агрегаты, рассчитанные на работу от сети 380 В, с мощностями 7,5, 15 и 24 кВт.

При выборе нужно руководствоваться выделенной на дом мощностью электросети. Как правило, подключение свыше 15 кВт – редкость, поэтому чаще устанавливаются более маломощные в линейке.

Схема электрическая принципиальная котла ЭВАН С1.

Котлы на 24 кВт обеспечиваются следующим.

• Тенами по 4 кВт каждый, сгруппированными в два нагревательных блока, по 3 шт. тенов в каждом. В моделях может быть ступенчатое регулирование мощности от 4 до 24 кВт.
• Диаметр подключающих патрубков – 1 и 1/4 дюйма.
• Диаметр медных жил подключения на каждую фазу – не менее 10 мм кв.
• Масса агрегата не маленькая – от 24 кг. Котел навешивается на стену на анкерном креплении.
• Максимальное рабочее давление – 3 бар – настройка предохранительного клапана. Испытания на заводе – 5 бар.
• Площадь обогрева при номинальных удельных теплопотерях здания – до 240 м кв.

Правила эксплуатации электрокотла

• Подключение котла от электрощита должно выполняться с защитой каждой фазы автоматическим выключателем и реле защитного отключения с соответствующим номинальным рабочим током и дифференциальным током обычно не более 32мА.

• Подключение к котлу защитной заземляющей жилы.
• Первая проверка правильности эксплуатации – надежность подключения заземления, а также электропитания.
• Проверка отсутствия подтекания теплоносителя как из котла, так и по местам подключения гидравлики. Первыми устанавливаются отключающие краны.
• Котел может поддерживать температуру заданную термореле воздуха в помещении. Схема подключения к разъемам платы управления комнатного термостата.

• Обязательно обеспечение поддержания рабочего давления в системе не более 3 бар  с помощью воздушного расширительного бака, и защита системы предохранительным клапаном настроенным на это давление.
• Давление опрессовки – не более 4 бар.
• Возможность применения GSM-термостат или WiFi-термостат, и таким образом обеспечение дистанционного включения или выключения котла в работу и настройку необходимой температуры воздуха в помещении, с использованием мобильного телефона или компьютерной техники.

Один из ведущих производителей отопительного оборудования в России — компания «Эван», начала свою историю в 1997 году. Именно тогда была запущена линия по изготовлению водонагревателей, работающих на электричестве.

За прошедшие годы специалисты этой компании добились существенных успехов — компания «Эван» вошла в состав конгломерата NIBEEnergySystem, который является одним из самых крупных производственных концернов Европы. Ассортимент выпускаемой техники насчитывает более 160 видов отопительной техники.

Особого внимания заслуживают электрические котлы, с которых и началась история этого производителя.

Рассмотрим электрокотлы ЭВАН, технические характеристики некоторых моделей.

Технические особенности котлов

Ассортиментная линейка котлов представлена сериями:

• Стандарт

Серия «Стандарт» представлена моделями «Эконом» и «Стандарт». Все котлы стандартной категории характеризуются возможностью плавной регулировки температуры теплоносителя, снабжены входом для подсоединения циркуляционного насоса. Конструкция этих котлов предельно проста и представляет собой металлический цилиндр, в нижней части которого расположен ТЭН, а в верхней — датчик регулятора температуры.

Линейка этой серии богата на модели различной мощности — от 2,5 кВт до 30 кВт. Для отопления больших площадей требуется дополнительная установка циркуляционного насоса и расширительного бака. Обычно используются, как электро котлы для дома и небольшого офиса.

• Комфорт

Аппараты этой категории отличаются оснащенностью — так, в зависимости от мощности, модели содержат определенное число нагревательных элементов, разъемы для подсоединения комнатных термодатчиков.

Среди владельцев частной недвижимости аппараты этой серии наиболее востребованы.

Электрокотлы «Эван» технические характеристики в этой серии имеют различные, в зависимости от наличия или отсутствия трехступенчатого переключателя, встроенного циркуляционного насоса, электронного блока управления. Соответственно, более дорогие модели имеют все три механизма, в то время как экономичные модели снабжены только трехступенчатым переключателем мощности. Диапазон мощности котлов — от 3,5 кВт до 30 кВт. Используются как электро котлы для дома, офиса, складов.

• Профессионал

Котлы этой серии имеют очень высокие мощностные характеристики — так, модельный ряд представлен агрегатами с теплопроизводительностью от 36 кВт до 480 кВт. Котлы имеют (не во всех моделях) четырехступенчатую регулировку мощности, защиту от короткого замыкания, несоответствующего давления, перегрева и перегрузки.

Модели укомплектованы пультом управления, на который выводится информация обо всех параметрах системы и с помощью которого можно комфортно управлять настройками котельной. Редко используются, как электро котлы для дома, так как мощность котлов позволяет использовать на огромных производственных объектах.

• Люкс

Электрокотлы этой серии наиболее комплектны и функциональны. Исполняются как электроотопительные котлы для дома, административного здания и производственного помещения. Все модели этой линейки имеют встроенный циркуляционный насос, жидкокристаллический дисплей и расширительный бак на 12 литров.

Имеется возможность подключения дополнительного контура для теплого пола, полива оранжерей, подогрева воды в бассейне.

Кроме того, параметрами системы можно управлять автоматически — в зависимости от погодных условий, а также дистанционно — с помощью специального пульта. Аппараты отличаются среди других моделей этого производителя, бесшумной работой и возможностью полностью автоматизированной работы.

Котлы «Эван»: плюсы и минусы

Среди недостатков электроотопительных котлов для дома «Эван» называют зависимость от электроэнергии, и ее высокий расход. Впрочем, перечисленные недостатки в большей или меньшей степени характерны для большинства электрических нагревателей. Касательно конкретно котлов «Эван» многие владельцы жалуются на шумную работу аппаратов, ненадежные ТЭНы, частые поломки реле и выход из строя автоматики котла.

Поэтому при выборе котла лучше проконсультироваться со специалистом компании, ведь причины поломок зачастую вызваны условиями эксплуатации, неустойчивостью подаваемой электроэнергии, некорректно выполненной схемы подключения электрического котла отопления и других причин, не связанных с производственными дефектами.

Говоря о достоинствах этих российских котлов, обычно выделяют их низкую стоимость, простоту монтажа, огромный выбор моделей и неприхотливость в эксплуатации. Помимо этого, устройства обладают всеми преимуществами электрических котлов как таковых.

В этом ряду отмечают отсутствие необходимости заготавливать топливо и устанавливать дымоход (как это требуется в случае с газовыми и твердотопливными котлами), высокий КПД (99%) и уровень безопасности (при условии качественной электрики).

Особенности подключения электрических котлов

Даже для неспециалиста схема подключения электрического котла отопления понятна, поэтому монтаж устройствне составит сложностей. Чтобы понимать, каким образом производить монтаж, следует знать, с какими устройствами будет вестись работа и каково их назначение.

Так, при монтаже придется закрепить на стене (или на полу) сам котел, различные регуляторы, расширительный бак. В зависимости от целей, к котлу подводится один или несколько контуров магистрали. Также в зависимости от модели может потребоваться монтаж циркуляционного насоса и бойлерной установки.

Прежде чем приступить к монтажу, следует ознакомиться с таким документом, как схема подключения электрического котла отопления, которую производитель прилагает к пакету документов на агрегат. В соответствии с этим документом аппарат подключается к другим приборам отопительной сети.

Следует иметь в виду, что если мощность котла не превышает 3,5 кВт, его можно включать в розетку. В противном случае электромонтаж ведется напрямую от распределительной коробки.

При этом если мощность устройства превышает 7 кВт, потребуется использование трехфазной сети в 380 В. В обязательном порядке котел следует защитить УЗО и автоматическим выключателем.

Не следует забывать и о заземлении проводки.

В наши дни отопительные приборы многих отечественных компаний смогли составить действительно достойную конкуренцию импортным моделям. Одним из подобного рода образцов можно назвать ставший уже довольно популярным электрокотел «Эван». Это на самом деле качественная замена газовым конструкциям, так как для функционирования ему необходимо лишь электричество, и нет нужды для данного котла специально оборудовать отдельное помещение.

Устройство и ход работы

Электрокотлы «Эван» востребованы современными обывателями сразу по ряду причин. Их ТЭНы выпускаются из высокопрочной и долговечной стали, расход электроэнергии оптимально обеспечивает экономичную эксплуатацию всей системы отопления жилища, а большой ассортимент по моделям и невысокой стоимости позволяют без проблем подобрать нужный тип оборудования. Как теплоноситель, здесь обычно применяют обычную воду или специальные жидкости, которые не будут замерзать и выпускаются только для использования в современных системах отопления. Агрегаты «Эван» могут выбираться как основная конструкция для обогрева жилища или как резервная. Изделия максимально просты при обслуживании и ими легко можно управлять, они не станут сильно шуметь при активной работе и дарят возможность легко регулировать свою мощность. Очень важной чертой является невозможность появления сажи на изделии, чего не могут предложить даже самые популярные жидко- и твердотопливные приборы и газовые агрегаты.

Кроме этого, электрокотлы не потребуют монтажа дымоходов, не придется оборудовать отдельный склад для того, чтобы хранить там уголь, дрова или дизтопливо.

Компания «Эван» выпускает однофланцевые электроприборы, кроме изделий класса «Профессионал», с применением емкости для нагревания теплоносителя, которая изготавливается из специфического вида стали и обрабатывается особым составом против коррозии. Толщина данной емкости для нагревания – всего 0,3 см. Электрокотлы класса «Комфорт» выпускают из особых материалов с повышенным уровнем тепловой изоляции и толщиной до 2 см. Срок эксплуатации агрегата – не меньше 25–30 лет.

Электрокотел «Эван» имеет такие характерные черты, как:

• небольшие параметры;
• установка в любом месте, наиболее подходящем для его монтажа;
• автоматизированная система.

После окончания установки устройства и после того как оно будет соединено с системой отопления, подключение в электросеть завершит весь подготовительный процесс. Из-за простоты установки электрокотел «Эван» чаще выбирается для обогревания зданий размерами от 25 до 4 800 м². Они подходят для установки на дачах, в частных строениях, жилых коттеджах, отдельно стоящих гаражах, огромных производственных цехах.

В устройство отопительного электроприбора марки «Эван» входит несколько основных элементов:

• Чешские ТЭНы от бренда Backer, который имеет отменную репутацию производителя высококачественной продукции по демократичным ценам. Эти устройства собраны в блоки, тем самым гарантируя отличную ремонтопригодность, имеют резьбовое соединение и защиту от ржавчины.

• Насос для циркуляции Wilo. Этот трехступенчатый насос поможет выбрать наиболее подходящее давление для отопления строения. Главное – это быть максимально внимательными с размещением в теплоносителе такого компонента, как гликоль. Его наибольшую концентрацию, что будет перекачена насосом, стоит ограничить 30%, в противном случае появятся прокладковые протечки.

• Многоуровневый вид защиты. Присутствуют датчики для давления, специальный термовыключатель, защита от неверного подключения к электросети.

• Блок коммутации производит подбор мощностей автоматически. Он поможет нормализовать температуру переноса теплоносителя без различных перепадов. Особый принцип распределения нагрузок на ТЭНы гарантирует их переключение без шума.

• Простой интерфейс. Экран продемонстрирует все показатели работы устройства. Упрощенная навигация позволяет быстро настроить необходимые параметры работы электрокотла «Эван».

Даже неспециалист поймет схему подключения этого котла отопления, поэтому монтаж устройства для любого обывателя не составит никакого труда. При монтаже следует как можно тщательнее изучить электросхему подключения, которую производитель обычно прилагает к большому пакету документов на свои конструкции. В электрических устройствах «Эван» включены те решения, что позволяют намного уменьшить счета за электричество. Благодаря функционированию прибора в авторежиме (нагрелся – сразу же отключился, как только температура уменьшилась – опять включился на подогревание) потребление электроэнергии будет составлять всего 60% от возможной мощности. Котел с мощностью в 12 кВт за весь сезон отопления по средним показателям будет потреблять примерно 5 кВт. Если приобрести еще и температурный датчик – то экономия составит еще 10%, а если установить двухтарифный счетчик, то к экономии можно будет добавить еще 20%.

Типы и мощность

Про котлы «Эван» встречаются в основном положительные отзывы покупателей.

Они подчеркивают следующие особенности электрокотлов:

• отсутствие отходов;
• повышенный КПД;
• нет открытого пламени;
• удобно регулировать температуру;
• полностью безопасны.

Слабые стороны в работе такого котла не являются критичными. Иногда может появиться необходимость смены ТЭНов, чтобы этого не произошло, нужно вовремя счищать накипь с элементов нагревания. При правильном монтаже и соблюдении всех норм эксплуатации данная техника способна прослужить длительный срок. Все бытовые приборы данного бренда выпускаются с различной мощностью и могут быть подсоединены к линиям электропередач, которые имеют параметры напряжения в 220 Вт или 380 Вт. Мощность бытовых электроприборов составляет 2,5–120 кВт, а промышленных – до 1600 кВт. Подключить такой агрегат несложно, многие из них включаются в сеть с применением привычной розетки, но при условии, что мощность этих приборов не будет превышать 3,5 кВт.

Мощность электроотопительного изделия при этом можно подобрать способом усреднения. Так, 1 кВт электроэнергии согревает примерно 10 м² при обычной высоте потолка в 2,7 м, из этого следует, что 1 кВт на 27 м³. Это средний показатель, но его хватит для выбора мощности устройства. Самые точные расчеты запросто произведет специалист-теплотехник. Для нагревания зданий специалисты советуют остановить свой выбор на электрокотле «Комфорт» Warmos, для отопления же складов или подобных построек хватит прибора из класса «Стандарт» или «Стандарт-Эконом» ЭПО.

Агрегаты «Эван» от 3 до 15 кВт отменно подойдут для обогрева дач и жилых строений, небольших складов и магазинов. Изделия с мощностью в 12 кВт спокойно отопят помещение размерами до 150 м². Если следует подобрать прибор только для обогрева своего дома, компания «Эван» представляет на выбор широкий ряд моделей с одним нагревательным контуром. Если же хочется, кроме тепла в доме, получать еще и горячую воду – можно без труда приобрести двухконтурные котлы «Эван».

Модельный ряд

Стационарные электрокотлы бренда «Эван» предназначаются для размещения в системах отопления обычных жилищ, бытовых строений и других объектов. Они производятся в шести сериях.

«Стандарт-Эконом»

Бюджетные устройства «Стандарт-Эконом» представлены знаменитой серией «Эван» ЭПО. Такие агрегаты дополнены термовыключателями самовозвратного типа, которые способны предотвратить аварию при перегреве. Электрокотел класса «Эконом» – это устройство для обогревания помещений с размерами до 300 м². ТЭНом можно управлять с панели, которая расположена на лицевой части корпуса агрегата. Он также имеет элементы для передачи теплоносителя. Мощность такого изделия – примерно 9,45 кВт. Работа начинается при включении электроприбора в сеть.

Популярные модели ЭПО обладают следующими характеристиками:

• огромный выбор моделей различной мощности;
• ТЭНы от Backer (Чехия);
• регулирование температуры от +30 до +85ºС;
• как теплоноситель можно применять воду и антифриз, что подходит для работы в системах отопления;
• чтобы защитить устройство от перегрева, здесь присутствует самовозвратный термовыключатель; при поломке главного терморегулятора он отключит котел, как только тот прогреется до +92 градусов;
• выносной тип пульта управления (исключая ЭПО – 2,5).

Самыми востребованными у покупателей являются модификации ЭПО 6 и ЭПО 4.

«Профессионал»

«Профессионал» – это та же серия «Эван» ЭПО, но с более высокими мощностями. Котлы выпускаются для обогрева крупных объектов – как жилых, так и больших площадей заводов от 360 до 2400 м². Отопительный агрегат «Профессионал» имеет всего одну нагревательную емкость, но вот число фланцев в ней определяется мощностью изделия. Их количество может быть от двух до восьми.

«Стандарт»

«Стандарт» – это изделия с довольно демократичными ценами. Моноблоками можно управлять с помощью пульта, который размещен на корпусе устройства. Устройства производятся под маркой «Эван С1»;

«Комфорт»

«Комфорт» – это самый востребованный у данного производителя класс приборов. К этому классу можно отнести популярную новинку – котел Universal, который имеет погодозависимую автоматику. Специалисты компании «Эван» предусмотрели тепловую изоляцию корпуса бака нагрева устройства, тройную защиту от перегревания и возможность подключения к такой системе, как «теплый пол». В конструкцию входит насос, который может функционировать в системах с циркуляцией любого типа. Здесь можно установить выносной термостат. Мощность прибора – от 3,5 до 30 кВт. Его относят к однофланцевому подвиду – в его строении есть одна емкость подогрева с фланцем, ТЭНом, элементами для ввода теплоносителя и его вывода, термовыключатель.

Котел Warmos-IV-7,5 – это изделие нового поколения. Оно имеет существенную разбежку температур – от +5 до +85ºC. Его можно также использовать в режимах «тёплый пол» и «противозамерзание». Котел не боится скачков напряжения. Он будет работать при невысоком напряжении – до 180 В, и при высоком – до 260 В.

«Люкс»

«Люкс» – это почти небольшая котельная, которая находится в одном корпусе. Характерной чертой Expert является внедрение автоматического управления интеллектуального типа, что способно обеспечить полностью качественную работу системы. Прибор учитывает изменения температуры на улице и внутри дома.

VIP

VIP включает четыре модели, которые выпускаются на финских предприятиях. Данная продукция имеет отменное качество исполнения и хорошо известна зарубежным потребителям. К модели из серий ЭПО и Universal можно подключить опцию, которая позволяет управлять устройствами при помощи Wi-Fi или специального модуля GSM. Next – это один из самых интересных вариантов для выбора в качестве второстепенного источника при основной эксплуатации газового прибора или устройства, работающего на твердых видах топлива. Это изделие состоит из моноблока, который объединяет котел с пультом управления в едином корпусе. Нужная температура теплоносителя в подобного рода конструкции может быть запрограммирована при помощи встроенного термостата, просто регулируя его от +27 до +85ºС.

Минусы устройств бренда «Эван» являются следующими:

• агрегат «Эван» имеет довольно существенный расход энергоресурса, а тарифы на электричество в нашей стране высокие;
• наличие существенной нагрузки на основной источник питания прибора – электрическую сеть;
• невысокий процент усовершенствований на протяжении всего периода работы;
• применение воды в теплоносителе, что может затруднить использование таких котлов в режиме «работа время от времени»;
• котел в любой момент может сломаться, но на самом деле это происходит очень редко; качество товаров компании всегда отличалось наилучшими показателями.

Важно! В целом отзывы владельцев данных котлов отопления довольно противоречивые – одних потребителей в этих приборах устраивает абсолютно все, а другие жалуются на то, что они часто выходят из строя по непонятным причинам. Именно поэтому так важно приобретать продукцию подобного рода только у сертифицированных продавцов.

Ремонт и запчасти

Для приборов компании «Эван» наиболее частыми являются такие два вида поломок, как:

• разрушение элемента нагревания внутри ТЭНа из-за перегорания спирали;
• пробой ТЭНа.

Появление данных неисправностей можно объяснить следующими причинами:

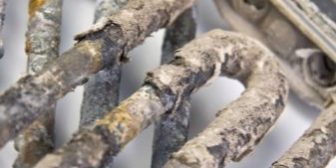

• на ТЭНах откладывается твердый осадок из солей жесткости, именно этот осадок мешает отводу тепловой энергии от ТЭНа, что быстро вызовет его поломку;
• перепады напряжения в энергосети также приводят к поломке устройства;
• испарение жидкости также может привести к перегреву и по этой причине ТЭН может сгореть.

К отрицательным чертам электрокотлов можно отнести их полную зависимость от электроэнергии. Перебои с электричеством будут грозить остановкой отопления, поэтому специалисты советуют заблаговременно приобрести источник бесперебойного питания. Иногда потребители жалуются, что котел включается только во временной промежуток с 23: 00 до 7: 00. И это несмотря на то что в жилище стоит электронный термостат.

В данном случае специалисты рекомендуют приобрести комнатные регуляторы температур с суточной системой программирования – их называют хронологическими термостатами.

Иногда в различных моделях перестает показывать датчик температуры в помещении. Подобного рода неисправность может объясняться потерей контакта в клеммнике, выходе из строя самого датчика (его можно сменить на новый) и наличие неисправности в плате. А также часто обыватели жалуются, что котел перестает реагировать на заданные параметры терморегулятора: он в постоянном режиме функционирует на полную мощность. В данном случае, скорее всего, в помещение нет датчика температуры, его необходимо установить. Если датчик есть, значит, он сломан – понадобится заменить сгоревшие в нем детали и перенастроить автоматику.

Перед очередным отопительным сезоном важно будет провести профилактику всей системы. В любом случае не стоит ремонтировать котел своими силами, лучше всего доверить это опытным профессионалам.

Обзор электрокотла «Эван» Expert ждет вас в следующем видео.

Практически любой электрический котел требует обязательного наличия автоматики управления.

При этом остановимся на самых минималистичных и простейших вариантах, которые вы сможете собрать самостоятельно своими руками.Ведь как известно, чем меньше элементов, тем больше надежность всей системы. Поэтому самые простые варианты и работают дольше и надежнее остальных.

Выбор вводного автомата и пускателей</h2>

Принципиальная схема автоматики электрокотла всегда начинается с подачи напряжения через вводной автомат.

Электрическое отопление подразумевает, как правило, наличие трехфазного ввода 380В. Значит и автомат должен быть трехполюсным.

Обратите особое внимание, это должен быть именно один трехполюсный выключатель, а не три отдельных однополюсных.

При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам.

После вводного автомата фазные проводники нужно разделить.

Делается это на электромагнитных пускателях.

Именно на них и ложится основная работа по автоматической коммутации эл.сети. Автомат то вы включаете и выключаете ручками, а пускатель будет это делать без вашего участия, на основе подачи управляющего напряжения от соответствующих датчиков.

При этом в отличие от автомата, покупайте три отдельных однофазных модульных пускателя. Старые модели типа ПМЛ, ПМА, КМИ здесь не подойдут. И дело вовсе не в их шумной работе и громких щелчках.

Модульный трехфазный экземпляр в едином корпусе, тоже будет не пригоден для нашей схемы.

Самое главное преимущество однофазных – возможность ручной и очень простой регулировки мощности электрокотла. Подробнее об этом будет сказано ниже.

К силовым клеммам каждого контактора, как раз-таки и подключаются нагревательные элементы (ТЭН, электроды) котла отопления.

Простая регулировка мощности электрического отопления</h2>

Замкнутое или разомкнутое положение контактов зависит от того, подано или снято напряжение с его катушки управления. Получается, чтобы собрать автоматику, на клеммы этих самых катушек мы должны через какие-то другие элементы подавать управляющие сигналы (напряжение).

Катушка имеет два контакта А1, А2.

При покупке обращайте внимание, пускатели могут идти с катушками на 380В и 220В. Лучше брать последний вариант.

В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели.

Для чего они нужны? Благодаря им, у вас появляется возможность включать поочередно 1,2 или 3 тэна, тем самым увеличивая или уменьшая мощность отопления.

К примеру, на улице за окном температура -5С. Нажимаете одну кнопку и запускаете в работу всего один ТЭН мощностью 2квт. Ударили морозы -25С, нажимаете все три кнопки и повышаете мощность в три раза.

При этом количество ступеней обогрева будет зависеть от номинальной мощности каждого нагревательного элемента. Если они все будут по 2квт – это всего три ступени.

А вот если один будет 2квт, второй 3квт, а третий 4квт, то количество ступеней автоматически возрастает до семи!

Все будет зависеть от того, какие фазы (тэны) и в какой последовательности подключать.

То есть, благодаря этим маленьким кнопочкам и раздельным модульным пускателям вы получаете простейшую схему для регулировки мощности электрического отопления.

Ток в цепях управления катушек очень небольшой (несколько миллиампер). Соответственно ставить сюда полноценные выключатели не нужно.

На все эти три микровыключателя должна быть подана одна фаза. Допустим фаза С. Берете ее с нижних контактов вводного автомата.

Вот именно из этой точки и начинается вся дальнейшая схема автоматики.

Зачем нужен предельный термостат</h2>

Обязательный элемент такой схемы – предельный термостат.

•
•

•
•

Это защитное устройство, которое отключит ваш электрокотел, если он пошел, что называется в разнос.

Например, перестал работать циркуляционный насос или где-то образовался засор. В результате этого температура начала резко возрастать и превысила допустимые значения.

Данную температуру вы устанавливаете самостоятельно при помощи ручного регулятора.

Так как это защитный элемент, который должен полностью “гасить” котел, подключать его нужно последовательно в разрыв управляющей фазы, как на рисунке внизу.

Регулировка температуры воды</h2>

Помимо безопасности, нам потребуется еще один элемент. Элемент управления, который будет его периодически включать и выключать для поддержания заданной температуры воды.

Этим устройством является рабочий термостат.

•
•

•
•

Не путайте его с предельным. В предельном имеется взводимая вручную кнопка, которая при срабатывании препятствует самостоятельному включению датчика.

Данный термостат монтируется после предельного, опять же в разрыв цепи.

Таким образом мы получили элемент защиты и элемент управления. В принципе, это и есть самая примитивная схема №1 для автоматики электрического отопления.

Комнатный термостат и экономия электроэнергии</h2>

Чтобы получить более функциональный вариант, добавим сюда прибор для отслеживания температуры воздуха в помещении – комнатный термостат.

Ему не важно какая будет температура котловой воды, он реагирует именно на комфортную температуру воздуха в вашем доме.

По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом. Вторая простейшая схема готова.

Но человек всегда стремится к большему и помимо комфорта при электрическом отоплении, всегда хочется еще и сэкономить. Все таки электроотопление за редким исключением, в наших реалиях не совсем дешевая штука.

Как это сделать, усовершенствовав вышеприведённую схему подключения? Для этого дела существует ночной тариф.

Чтобы им воспользоваться в полной мере, нам потребуется реле времени.

Оно будет запускать электроотопление только в заданный промежуток суток. Размещайте его в схеме перед комнатным термостатом.

Однако при этом обратите внимание на один нюанс. При наличии в схеме такого устройства, обязательно параллельно ему монтируется термостат минимальной температуры воздуха.

Она запустит отопление, как только температура в доме упадет ниже минимального порога. В итоге не даст дому остыть, а системе разморозиться.

Чтобы визуально наблюдать включены датчики или выключены в данный момент, можно подключить в общую точку перед микровыключателями сигнальную лампочку и вывести ее на видное место.

Особенно это полезно при нахождении щитка управления и самого котла в подвале дома или в соседней пристройке.

Большинство заводских электрокотлов отопления построено именно на таких принципиальных схемах управления. Есть одна питающая линия (фаза), подающая сигнал на катушку прибора с силовыми элементами, а все дополнительное оборудование, датчики и релюшки, как раз-таки и “навешиваются” на эту самую линию, выполняя защитную и контролирующую функции.

Как видите, ничего сложного и замысловатого здесь нет.

Компания «Эван» хорошо зарекомендовала себя на рынке, как поставщик нагревательных приборов. В первую очередь это твердотопливные и электрические котлы от «Эван». На российском рынке этот производитель стал известен в 1996 году и сразу получил популярность. «Эван» — это сочетание качества и дешевизны. По информации 2016 года производится шесть моделей этой марки, а также все дополнительные элементы на электроприбор отопительный «ЭПО Эван», которые необходимы при установке отопления.

Особенности

Изделия этой марки отличаются от продукции конкурентов:

• Наличие в продаже не только стандартных котлов для частных домов, но и особо мощных моделей, предназначенных для отопления больших площадей: промышленных складов, административных или хозяйственных строений.
• Использование разных видов теплоносителя.

• Разнообразие модельного ряда: от простейших котлов с минимальным количеством дополнений до сложнейших отопительных систем.
• Качественная сборка котлов.
• Во многих электрокотлах для отопления «Эван» предусмотрено внедрение модуля для осуществления удаленного управления по сетям Wi-Fi или GSM.

Преимущества

Внешне котлы этого производителя не сильно выделяются среди остальных. Большое преимущество перед конкурентами им дает «начинка»:

• Для нагревания здесь применяются ТЭНы от Backer. Эта чешская компания славится высоким качеством и надежностью на международном рынке. ТЭНы посажены на резьбу и стоят блоками. Это делает ремонт электрических котлов «Эван» более быстрым и простым. Материалом для нагревательных элементов служит нержавеющая сталь.
• Для циркуляции теплоносителя, который может практически любым (главное, чтобы концентрация гликоля в нем составляла до 30%), в конструкции предусмотрен насос марки из Германии под названием Wilo. Он имеет три уровня мощности, что дает возможность подобрать оптимальный режим для любой площади и температуры.
• Хорошая система безопасности, которая с помощью датчиков осуществляет мониторинг давления, температуры, правильности сетевого подключения.
• Электронный блок коммутации обеспечивает слаженную работу всех систем: автоматически меняет мощность нагревательных элементов (при этом переключение происходит бесшумно), регулирует работу насоса, обеспечивая отличную циркуляцию.
• Система управления проста и понятна абсолютному большинству пользователей. Выставить нужные параметры и проследить за выполнением команд не составит труда.

Устройство и принцип работы

Все модели имеют примерно одинаковое устройство. Они состоят из следующего:

• Корпуса.
• Нагревательных элементов, выполняющих основную функцию всего котла. Их количество в зависимости от модели составляет от 1 до 3.
• Кожуха, защищающего верхнюю часть котла и электронагревателей.
• Контактов для подключения реле.
• Контактов для терморегулятора.
• Входного патрубка.
• Выходного патрубка.
• Зажим для проводника защиты.
• Крышка, в которой закреплены ТЭНы.

На панели управления имеются несколько элементов управления:

• выключатель для включения и выключения первой ступени или всего прибора (в зависимости от наличия второй и третьей ступеней).
• кнопки, включающие в работу второй и третий уровни мощности.
• ручка регулировки нужной температуры.
• лампочка, которая горит при работающем котле.

Важно! Принцип работы основан на преобразовании энергии из электрической в тепловую с помощью нагревательных элементов. Они нагревают резервуар, где находится теплоноситель, который конвекцией или с помощью насоса идет дальше по отопительной системе, передавая тепло.

Варианты мощности

В зависимости от цели приобретения и ценовой категории электрический котел «Эван» может быть мощностью:

1. 3 кВт. Этого достаточно, чтобы отапливать небольшой дом до 30 квадратных метров. Модели, обладающие такой мощностью, рассчитаны на подключение к сети с одной фазой и с максимальным напряжением в 220 В. К ним относится: электрокотел «Эван ЭПО 2.5», «Next 3», «Эван С1.3».
2. Электрокотел для отопления «Эван» с мощностью 6 кВт. Отапливаемая площадь около 60 квадратных метров. Модели: «Эван ЭПО 6», «Warmos RX 6».

1. 9 кВт. Применяются такие котлы на площади равной 90-100 квадратных метров. Преимуществом этого варианта является возможность подключения как к однофазной, так и к сети с тремя фазами, рабочее напряжение которой равняется 380 В. Примеры: «Эван С1.9», «Next 9».
2. 12 кВт. Предназначены для жилых домов площадью 120 квадратных метров либо небольших промышленных и складских помещений. Особенность: нагревательные приборы этого вида работают только от сети с тремя фазами и напряжением равным 380 В. Выбор предоставлен из моделей: «Эксперт 12», «Эван С1 12», «Эван ЭПО 12».

Модельный ряд

Электрические котлы «Эван» на рынке представлены шестью модельными рядами, предназначенными для различных целей.

«Стандарт-эконом»

Это наиболее дешевый варианты простейшей конструкции. Диапазон температур от +30 до +85. Система безопасности представлена лишь датчиками температуры, которые берегут конструкцию от перегрева. Возможно подключение через специальный разъем-колодку датчика, который будет осуществлять контроль над температурой воздуха в помещении.

Обратите внимание! Максимальная мощность котлов этого типа около 30 кВт, чего будет достаточно для отопления площади до 300 квадратных метров.

«Стандарт»

При одинаковой мощности с приборами линейки «Стандарт-эконом» котлы типа «Стандарт» имеют расширенную комплектацию. Первоочередное отличие — наличие насоса в конструкции.

«Комфорт»

Электрический котел «Эван» класса «Комфорт» имеет расширенные настройки и хорошую автоматику, которая берет на себя регулировку температурного режима и контроль пламени. Также появилась возможность установки удаленного управления и несколько ступеней мощности, которая колеблется от 3,74 до 120 кВт.

«Люкс»

Менее мощные (от 7,5 до 27 кВт), но самые удобные в использовании, обладающие хорошей автоматикой и системой безопасности. Доступны функции самодиагностики, удаленного управления, контроль за температурой и питанием.

VIP

Это котлы, выполняющие несколько функций: помимо отопления они способны обеспечивать нагрев воды. Встречаются очень мощные модели (до 105 кВт).

«Профессионал»

Используются только для больших площадей (от 360 до 4800 квадратных метров).

В системе безопасности этих приборов имеется сигнализация со звуками и визуальными эффектами.

Отзывы пользователей

Дарья, 35 лет

«На дачном участке построили дом. Когда речь зашла об отоплении, остановились на котле „Эван“. Заказали у официального представителя. Ни разу не пожалели: прибор надежен, прост в управлении и не создает никаких проблем».

Владимир, Пермь

«Взял электрокотел „Эван“ мощностью 6 кВт для отопления загородного дома. Стоит тех денег, что потратил на покупку. Работает уже третий год без поломок, несмотря на довольно частые отключения электроснабжения».

Обратите внимание! Электрические котлы «Эван» — отличное решение, особенно в тех случаях, когда к дому не подведен газ.

Модельный ряд разнообразен, так что подобрать оптимальный вариант не составит труда. Приборы просты в обращении и установке: разобраться в электросхеме для подключения сможет любой взрослый человек. Из-за особенностей конструкции ремонт котлов «Эван» не займет много времени, так что даже при поломке семья не будет сидеть в холоде.

Используемые источники:

• http://teplodom1.ru/obzor/2128-jelektrokotly-jevan-ustrojstvo-i-primenenie.html
• https://kotlobzor.ru/elektro_kotly_dlya_doma/
• https://stroy-podskazka.ru/otoplenie/kotly/evan/
• https://domikelectrica.ru/3-sxemy-podklyucheniya-avtomatiki-elektricheskogo-otopleniya/
• https://www.tproekt.com/elektrokotel-evan/
