Особенности монтажа труб пнд компрессионными фитингами и подсказки

Большая доля популярности полиэтиленовых труб у застройщика в частном строительстве принадлежит тому, что монтаж труб из полимерных материалов проще, чем стальных. Часто сборка коммуникаций не требует специального инструмента или навыков.

Особенности труб ПНД

Аббревиатура ПНД расшифровывается как полиэтилен низкого давления. Это полимерный материал, изготовленный с применением специальной технологии, когда полимеризация происходит без действия внешнего давления. На выходе получается крепкий, эластичный полимер, который химически инертен и может использоваться для хранения и транспортировки пищевых продуктов (в том числе питьевой воды).

Положительные качества коммуникаций из ПНД:

• Химически устойчивы. Полимерные коммуникации из ПНД не поддаются действию агрессивных жидкостей и могут использоваться для транспортировки питьевой воды.
• Не подвергаются коррозии. Срок службы коммуникаций более 50 лет.
• Не проводят электрический ток.
• Эластичны. Трубопроводы из ПНД отлично зарекомендовали себя в сейсмоопасных зонах, в зонах с повышенной вибрацией. Они не теряют своих эксплуатационных качеств в таких условиях, долговечны и надежны.
• Высокая эластичность материала не дает трубам растрескаться при замерзании их с водой внутри. Там, где стальной трубопровод лопнет, коммуникации из полиэтилена сохранят целостность и герметичность.
• Устойчивы к гидроударам.
• Легкие. Малый вес дает возможность: сэкономить на доставке, осуществлять сборку коммуникаций без привлечения сторонней рабочей силы.
• Просты в монтаже. Легкость резки, наличие спец. фитингов дает возможность собрать трубопровод без наличия профессиональных навыков.

К недостаткам относят ограниченную сферу применения труб из ПНД, поскольку материал не выдерживает высокой температуры. Максимальная температура для эксплуатации – 80 градусов.

Обратите внимание! Для длительной и безупречной эксплуатации трубопроводов из ПНД рекомендуется не использовать их для транспортировки жидкостей, которые горячее 40 градусов.

Производители предлагают два вида труб из ПНД:

• для эксплуатации под давлением – водопровод, газопровод;
• для эксплуатации без давления внутри трубы – канализация, ливневки, электрокоммуникации.

Рекомендуем ознакомиться:  Как правильно выпрямить трубу ПНД и не повредить её

Отличие заключается в толщине стенок и способе стыковки труб.

Способы соединения труб из полиэтилена низкого давления

Существует несколько способов соединения труб ПНД при монтаже. Выбор зависит от конечного назначения трубопровода.

Способы стыковки:

• Диффузная сварка встык – нужен специальный сварочный аппарат. Применяется при монтаже промышленных трубопроводов. При прокладке частных коммуникаций в соединении такой степени надежности нужды нет.
• Сварка электромуфтой.
• Соединение с использованием специальных фитингов.

Первые два способа соединения являются неразъемными. Соединения, которые собрали с использованием обжимных фитингов, можно демонтировать.

Соединение с помощью сварки

Сварочное соединение полиэтиленовых труб производят встык, методом диффузной сварки. Принцип стыковки основан, на способности полимеров смешиваться при нагреве. Диффузия (взаимное проникновение) материалов деталей происходит на молекулярном уровне. В результате получается монолитное соединение, которое по прочности не уступает корпусу трубы.

Обратите внимание! Сварка встык возможна при наличии достаточно толстой стенки. Эту технологию применяют для диаметра труб от 50 мм с толщиной стенки от 5 мм.

Для работы потребуется:

• специальный сварочный аппарат;
• зажимы для центровки труб;
• торцеватель.

Алгоритм проведения работ:

• Материал обрезают строго перпендикулярно направляющей. Срезы должны быть ровными и чистыми.
• Закрепляют материал жестко зажимами (позиционер).
• Зачищают срезы при помощи торцевателя.
• Производят одновременный нагрев срезов при помощи сварочного аппарата. Время нагрева зависит от толщины стенки трубы и указывается в специальных таблицах.
• Соединяют нагретые края встык, прижимая их физическим усилием. Дают соединению остыть.

Обратите внимание! Трубный материал от разных производителей может не дать качественного сварного шва, поскольку материал может несколько разниться по составу.

Электромуфтовая сварка

Сварка с использованием электрофитингов является более простым процессом. Она не требует специальных навыков, но без сварочного аппарата не обойтись. Требования к подготовке срезов остаются высокими.

Рекомендуем ознакомиться:  Основные производители на рынке труб ПНД в России

Электромуфтовую сварку используют для монтажа трубопровода в труднодоступных местах.

Суть процесса заключается в том, что фитинг имеет встроенные нагревательные элементы и контакты, которые выведены наружу. При подключении электрофитинга к сварочному аппарату детали плавятся и соединяются. Такой метод также можно назвать диффузной сваркой, поскольку отличия здесь только в технологии.

Обратите внимание! Электромуфтовая сварка позволяет получить цельное соединение на трубах с разным диаметром. Однако он не должен расходиться более чем на 10%.

Процесс выглядит так:

• Трубы отрезают по размеру, с учетом муфты.
• Срезы обязательно под углом в 90 градусов. Их следует зачистить от заусенец и обезжирить.
• Подготовленные края вставляют в муфту.
• Подключают встроенные электроды к аппарату электросварки.
• Время сварки определяется по штрихкоду фитинга.

Соединение с помощью фитингов

Для самостоятельного монтажа водопровода или канализации в доме достаточно надежными будут соединения при помощи обжимных фитингов. Производители предлагают массу вариаций, позволяющих собрать любую конфигурацию трубопровода.

Схематично процесс соединения ПНД материалов с помощью фитингов можно описать следующим образом:

• Подготавливаем трубу, делая строго перпендикулярный срез. Его следует очистить от заусенец и грязи.
• Раскручиваем фитинг, снимая синюю гайку.
• Последовательно, начиная с гайки, надеваем все детали на трубу.
• Вставляем конец трубы в фитинг, проталкивая до середины.
• Гайкой фиксируем соединение. Для надежности затягиваем ключом.
• Повторяем операцию со второй трубой.

Обратите внимание! Если с фитинга снять только гайку и пытаться протолкнуть трубу внутрь при собранных внутренних деталях, то стык получится негерметичным. Ошибка в том, что труба не зайдет достаточно глубоко, чтобы быть качественно зафиксированной.

Виды разъемных фитингов для ПНД трубопроводов

Производители предлагают весь ассортимент возможных соединений.

Разъемные фитинги бывают:

• для соединения прямых участков — муфты;
• для разводки – тройники;
• для обводов – уголки:
• запорная арматура – вентили;
• для перехода на металлические трубы – обжимные фитинги с резьбой (внутренней, наружной);
• для перехода на другой диаметр.

Рекомендуем ознакомиться:  Отсечной запорный клапан в трубопроводах

Крепежные элементы

Чтобы трубопровод работал надежно, его следует закрепить. Это можно сделать двумя способами:

• с помощью крепежных крюков – свободное крепление;
• с помощью специальных хомутов – жесткое крепление.

Правила установки крепежа:

• каждый стык должен быть зафиксирован;
• на прямых участках крепеж устанавливают через расстояние, равное 10 диаметрам трубы;
• жесткий крепеж осуществляют хомутами с резиновой прокладкой;
• свободный – либо на крюках (можно самодельных), либо в хомутах, но без резиновой прокладки.

Обратите внимание! Свободный крепеж коммуникаций ПНД позволит трубам ходить в случае вибраций, гидроударов, перепадов температуры. Это облегчает обслуживание трубопроводов и продляет срок их эксплуатации.

Возможные ошибки при монтаже

Ошибки могут возникнуть при нарушении правил соединения:

• несоблюдение расстояния между крепежными элементами;
• неправильное время нагрева, излишнее усилие при сварном соединении;
• жесткий крепеж, без учета линейного расширения материалов.

Сфера использования труб ПНД

ПНД трубопроводы используют для различных трубопроводов:

• холодного водоснабжения;
• газоснабжения;
• отвода сточных вод;
• канализации, в том числе и ливневой;
• для скрытого проведения электропроводки.

В зависимости от предназначения трубопровода выбирают метод соединения:

• Для водопровода можно использовать любой из описанных методов монтажа. Однако достаточно будет разъемных соединений с использованием фитингов.
• Канализацию монтируют раструбным способом, вставляя трубы друг в друга. Для герметизации в таких материалах имеется специальное уплотнительное резиновое кольцо.

Электропроводку укладывают в прямые или гофрированные трубы. Для надежности можно использовать монтаж с диффузной сваркой.

Здравствуйте, наш уважаемый читатель! Если вы строите дом или обустраиваете участок, у Вас обязательно возникнет вопрос: какие трубы использовать для прокладки систем водоснабжения и канализации. В последние годы недорогие практичные пластиковые трубы все больше и больше теснят металлические, и в нашей статье мы расскажем о том, как проводить монтаж труб ПНД.

Преимущества и недостатки труб ПНД

Полиэтилен низкого давления – органический полимер этилена. Обозначается РЕ или ПЭ. Имеет белый цвет (тонкослойные изделия – прозрачны). Понятие «полиэтилен низкого давления» не имеет отношения к плотности материала или условиям эксплуатации, а характеризирует условия производства.

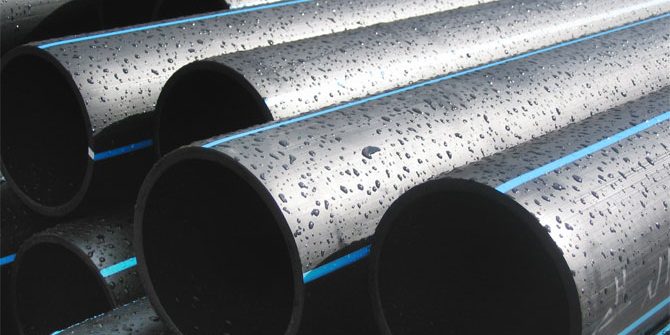

Трубы ПНД красят в черный, серый, синий или черный с синими полосками цвет. Синий цвет или синяя полоска обозначает, что трубы можно использовать для трубопроводов питьевой воды.

Сфера применения ПНД – для водопроводов холодной воды, некоторых агрессивных сред (за исключением разбавленной азотной кислоты), канализационных систем. Диаметры доходят до 1600 мм. Очень широко распространены для трубопроводов холодной воды и канализации.

Применяются в разводках кабелей и проводов электроснабжения, связи, интернета в качестве кожухов (гладкие изделия и гофра).

Преимущества ПНД как материала для трубопроводов:

• долговечность – первые пластиковые трубопроводы из ПНД уже отработали более 50 лет;
• небольшая цена;
• морозостойкость – выдерживают замерзание с водой зимой и оттаивание весной и сохраняют целостность;
• химическая инертность – стоек даже к концентрированным щелочам и кислотам; вода в трубах не приобретает неприятного запаха или привкуса;
• коррозионная стойкость;
• гладкие стенки с малой адгезией препятствуют оседанию на стенках солей;
• безвредность для человека;
• экологичность – безвредное производство, легкая утилизация;
• прочность;
• гибкость – легко гнется (при нагреве можно согнуть даже руками);
• высокая ударная вязкость, пластичность и, как следствие, стойкость к гидравлическим ударам, отсутствие хрупкости, способность восстанавливаться после деформации;
• простое обслуживание – пластик легко мыть, он не нуждается в регулярной окраске и антикоррозионной обработке;
• небольшой вес облегчает перевозку, складывание, монтаж;
• легко монтируются – нет необходимости в сложном оборудовании (например, сварочном аппарате); легко режутся; легко стыкуются разными способами.

Недостатки ПНД:

• самый «неудобный» недостаток – слабая устойчивость к ультрафиолету. ПЭ разрушаются на свету и неприменим к открытой прокладке на свету под открытым небом. Конечно, можно прокладывать в чехлах и коробах – но это лишние затраты и потери времени; впрочем, 2-3 сезона в огороде трубы «проживут»
• невысокая термостойкость – ПЭ трубы можно использовать только для холодной воды и при температуре максимум до 60°С (в отличие от полипропиленовых и труб из сшитого полиэтилена, которые можно применять для систем отопления), как следствие – длинные подвешенные участки трубы из РЕ иногда провисают в жару;
• не очень высокая эстетичность – не в наших вкусах черно-полосатые или черные трубы в ванных и кухнях;
• рабочее давление до 20 МПа ограничивает применение полиэтилена в промышленности;
• армированные трубы имеют меньшую гибкость.

Способы монтажа

Монтаж полиэтиленовых магистралей может производиться разъемным и неразъемным методом. Выбор метода зависит от диаметра и требований к герметичности.

Сварка труб встык

Сварку встык производят только на изделиях с толщиной стенки не менее 3 мм, желательно 5 мм и более. Это очень распространенный, простой, дешевый и надежный способ стыковки. Применяется практически на трубах диаметром 50 мм и более (при меньших диаметрах недостаточна толщина стенки для сварки).

Разновидностью сварки является приварка встык всевозможных фитингов- переходников на металл для подсоединения узлов учета или точек водоразбора…

Неразъемное соединение

Неразъемные соединения применяются там, где требуются повышенные требования к герметичности соединений (например, газопроводах) и на больших диаметрах, где соединение через фитинги не совсем надежно. Для соединения больших диаметров это единственно возможный способ.

Трубы ПНД соединяются с помощью диффузионной сварки встык (и диффузионной приварки фитингов)  и сварки при помощи терморезисторных муфт.

Электромуфтовая сварка – очень дорогое удовольствие и при прокладке системы, например, водоснабжения цена муфт будет дороже стоимости всей остальной системы. На больших диаметрах стоимость муфт вообще заоблачная, как и стоимость аппарата для сварки.

Сам способ пайки прост: трубы обрезаются, зачищаются, вставляются в муфту, муфта с нагревательными элементами подключается к сварочному аппарату и нагревается, внутренняя поверхность муфты и наружная трубной заготовки, они спаиваются в одно целое. Но совершенство стоит очень дорого – и несмотря на простоту метода, описывать детально его технологию мы не будем.

Разъемное соединение

Разъемное соединение с помощью фитингов и разъемных муфт применяют на диаметрах до 315 мм, желательно применять на небольших диаметрах – до 110 мм. На больших диаметрах из-за большой пластичности ПНД соединение получается менее надежным и может дать утечку. Способов разъемных соединений два: с помощью фитингов и муфт. Достоинства способа:

• быстрый и простой монтаж, доступный даже неспециалисту;
• доступная цена – муфты и фитинги не слишком дороги;
• высокая герметичность, достаточная даже для газопроводов;
• можно использовать в неудобных местах или при некоторых других сложностях (например, можно собрать трубопровод под водой).

С помощью фитингов

Фитинги бывают компрессионные, пресс-фитинги (напрессовочные), пуш-фитинги.

Сборка при помощи компрессионных фитингов производится очень просто, без особых инструментов и дает надежное разборное соединение. Фитинг состоит из цанги (корпуса с резьбой), упорных и уплотнительных колец, наружных обжимных гаек. Патрубок прочно зажимается между корпусом и обжимной гайкой, соединение герметизируется за счет пластичности ПНД и уплотнительного кольца.

Пресс-фитинги состоят из пресс-гильзы, корпуса, упорного и уплотнительного кольца. Соединение получается неразъемным, очень надежным и с высокой герметичностью. Такой метод используется для газопроводов и систем теплого пола. С помощью небольшого ручного пресса пресс-гильза обжимается, запрессовывает торец трубы на внутреннем уплотнительном кольце корпуса.

Пуш-фитинги – недавнее изобретение маркетологов. Позволяют очень быстро собрать систему вообще без инструментов. Получается неразъемное соединение, но фитинг проворачивается на патрубке – это соединение нельзя применять для газопровода, закрытых систем (теплого пола). Стоят дорого – дороже компрессионных, пресс-фитингов и разъемных муфт.

Муфтой

Не требующий особого оборудования способ соединения. Полиэтиленовые муфты бывают нескольких видов:

• по выполняемым функциям – соединительные (для одного диаметра), редукционные (переход с диаметра на диаметр), переходные – имеют с одной стороны патрубок с металлической резьбой для подключения кранов, смесителей, счетчиков, фильтров и соединения с трубопроводами из другого материала;
• по форме – прямые, угловые, тройники и т. д.

Следует упомянуть еще фланцевые соединения на трубопроводах диаметром не менее 50 мм. На торцы труб привариваются специальные муфты с резьбой, накручиваются фланцы. Такое соединение применяется при установке задвижек, вентилей, счетчиков.

Какой способ лучше

На выбор способа соединения влияет очень много факторов. Если речь идет о трубопроводах для дома, квартиры, участка, то обычно монтируются изделия  диаметром до 50 мм, такие диаметры не свариваются, и остаются на выбор муфты и фитинги с практически одинаковыми свойствами. Выбор – за Вами.

Выполнение монтажа труб ПНД своими руками

Самостоятельный монтаж трубопроводов из полиэтилена низкого давления вполне доступен даже неопытному домашнему мастеру. Использование фитингов и муфт не требует особого оборудования.

Необходимые инструменты и материалы

Для выполнения монтажа самостоятельно Вам понадобятся:

• специальные ножницы для резки трубных заготовок (можно воспользоваться «болгаркой»);
• для монтажа пресс-фитингов понадобится ручной механический пресс для обжима (пресс-клещи) см. фото;

• перфоратор для пробивки проходов в стенах;
• два разводных ключа (при установке компрессионных фитингов);
• калибратор;
• круглый напильник.

Чертеж и схемы

Перед тем, как монтировать систему из полиэтилена, следует тщательно продумать место прокладки, выбрать подходящие диаметры, определиться с местом установки подключения к узлу учета, точкам водоразбора. Грамотная проектировка и начерченный план позволит минимизировать расход материалов и комплектующих, поэтапное планирование – оптимизировать время монтажа.

Сфера применения полиэтиленовых коммуникаций дома – подземные и подвальные коммуникации, и выбор оптимального размещения трубопровода позволит до минимума уменьшить объем земляных работ.

Порядок выполнения работ

До начала работы необходима подготовка: собрать материалы и инструменты; нарезать заготовки; напильником спилить заусенцы; протереть торцы ветошью – стереть грязь, стружку.

Сборка соединений при помощи компрессионных фитингов производится следующим образом: на заготовку одевается открученная обжимная гайка, торец заготовки вставляется в фитинг, гайка закручивается до упора руками. Затем корпус фитинга зажимается гаечным ключом, вторым ключом затягивается гайка: для заготовок диаметром 32 мм на один оборот, диаметром 25 мм – на оборот с четвертью.

Монтаж труб при помощи цанговых муфт аналогичен сборке с помощью компрессионных фитингов (из-за схожести конструкции).

Сборка при помощи пресс-фитингов выполняется в следующем порядке:

• сначала надевается пресс-гильза (на конец трубы);
• вставляется внутрь трубы внутреннее уплотнительное кольцо корпуса;
• гильза зажимается зажимами ручного пресса;
• затем с усилием (до упора) зажимаются ручки пресса. Затем ручки отпускаются, пресс снимается. На гильзе отпечатываются глубокие вмятины кольцевой формы.

Видео по монтажу

Все нюансы выполнения работ можно увидеть на нашем видео:

Особенности монтажа

Перед эксплуатацией любую систему следует проверить, заполнив водой под давлением. При обнаружении утечки из муфты или компрессионного фитинга нужно их подтянуть, пресс-фитинг, к сожалению, придется заменить. Проверку системы теплого пола следует производить до заливки стяжки! Компрессионную сборку в этом случае использовать нельзя.

Частые ошибки и проблемы при установке

Повторное обжатие пресс-фитингов недопустимо – необходимо проводить обжатие с максимальным усилием.

Советы специалистов

Заусенцы могут засорить систему – их удаление обязательно.

Для крепления труб лучше использовать покупные крепления-клипсы.

Через стену трубы обязательно проводят в гильзах. Для гильз используют обрезки стальных или металлических труб большего диаметра.

Как можно согнуть и разогнуть ПНД трубу

Трубы ПНД небольших диаметров можно даже руками. При прокладке под землей, где эстетичность не требуется, лучше разогреть нужный участок феном, аккуратно согнуть безо всякой оправки – при этом изгиб получится с большим радиусом, зато напряжения в трубопроводе будут минимальны. Если требуются аккуратные изгибы малого диаметра, следует после разогрева осторожно уложить заготовку в оправку, сбитую из любых подручных материалов.

Дать остыть – минимум в течение 15 минут. Можно использовать трубогиб, но поскольку полиэтилен – очень пластичный материал, то особой необходимости в его использовании нет.

Если материал поставлен в бухтах, то трубу следует растянуть на солнце, дать ей прогреться и растянуть. Или воспользоваться строительным феном.

Заключение

Мы надеемся, наш уважаемый читатель, что эта статья поможет Вам сориентироваться и применить на практике описанные способы монтажа труб из полиэтилена низкого давления – современного недорогого материала для трубопроводов холодной воды. Подписывайтесь на рассылку нашего сайта – и Вы получите много полезной информации по вопросам, касающимся строительства и ремонта. Приводите к нам на сайт своих друзей, делитесь с ними полезностями из наших статей – и Вам всегда будет легко общаться с единомышленниками.

Содержание

При строительстве коммуникаций монтаж труб ПНД занимает не последнее место. Изделия из подобного материала используются при прокладке газопроводов, водопроводов и канализации. Они также нашли применение в обустройстве поливных систем и тепличном бизнесе.

Что такое ПНД труба

При производстве этой продукции применяется метод экструзии. Расплавленный до пластичной массы полиэтилен выдавливается на специальном оборудовании. Формовка осуществляется через отверстие, в результате чего получается бесшовное изделие. Сам полиэтилен — белого цвета, поэтому в готовую продукцию добавляют краситель. В большинстве своем это черный или серый цвет. Продается продукция на метры и имеет диаметр от 16 до 1600 мм. В быту пользуются диаметрами не более 50 мм. Выпускают рулоны длиной 25 м.

Основными достоинствами ПНД трубы являются:

• прочность;
• простота монтажа;
• непредрасположенность к коррозии;
• дешевизна;
• долгий срок службы;
• экологическая безопасность;
• диэлектрические свойства.

Как выбрать ПНД трубу

В основном на них наносятся специальные цветные продольные полоски. Желтая полоса — изделие применяется для прокладки газопроводов, синяя — для водоводов. Продукция серого цвета используется для обустройства канализации, дренажа и водостоков.

На большинство поверхностей наносится маркировка, которая информирует потребителя о назначении, диаметре, толщине стенки и метраже. Приобретая необходимый материал, стоит обратить внимание на толщину стенок, она должна быть одинаковой по диаметру. Поверхность — гладкая и без видимых механических повреждений в виде борозд, как продольных, так и поперечных. В противном случае это брак или кустарное производство. От такой продукции стоит отказаться, т.к. возникнут проблемы как при монтаже, так и при эксплуатации.

Выбирая необходимый диаметр трубопроводов, нужно брать диаметр магистральной трубы на порядок выше, чем периферийной. Например, если у вас разводка по дому будет выполняться трубопроводами диаметром 20 мм, то диаметр подводящего трубопровода должен быть не менее 32 мм. Это желательное условие для достаточного напора и к тому же удешевляет смету.

Способы монтажа

Выбор способа, напрямую зависит от ряда условий.

Нужно определить, где будет эксплуатироваться трубопровод:

• в помещении;
• на открытом воздухе;
• в грунте.

Для одного монтажа труб из полиэтилена необходимы специальное оборудование и мастер, а другой — можно выполнить своими руками.

Сварка труб встык

При соединении прямых участков трубопроводов большого диаметра их часто стыкуют, сваривая между собой.

Технология этого процесса требует точной центровки и чистой обработки кромок соединяемого материала. Для сварки используют специальный аппарат, который можно питать от переносного источника. Полиэтилен разогревается спиралями по всему диаметру, и детали прижимаются друг к другу. Стык получается ровным, даже прочнее самого материала. Такой способ соединения пластиковых трубопроводов применяется там, где необходима пластичность неразъемного соединения. Однако, несмотря на дешевизну и простоту, такое стыкование используют только при толщине стенок 5 мм и выше.

Неразъемное соединение

Отсутствие возможности обслуживать соединение в период эксплуатации вынуждает выполнять такие соединения, как сварка встык и сварка электрическими муфтами.

Второй способ применяют при монтаже трубы ПНД в труднодоступных местах, там, где пластичность участка не играет особой роли.

Способ более дорогой. Это вызвано применением специальных муфт с уже встроенными в них спиралями. Такие муфты имеют электроды для подачи на них напряжения от постороннего источника питания. Концы труб вставляются в муфту, приложенное напряжение разогревает спирали, и конструкция сваривается. Неверно было бы думать, что неразъемное соединение выполняется только прямыми муфтами. В этих случаях также применяются фитинги: тройники, переходники с одного диаметра на другой и т.д.

Разъемное соединение

Тип такого соединения подразумевает обслуживание в течение эксплуатации.

Это как раз тот случай, когда монтаж ПНД трубы можно выполнить самому. Монтаж выполняется открыто по стенам внутри помещений или на улице с укладкой в специальные короба. Допускается прокладка на открытом воздухе без защиты. Например, на дачных участках при организации капельного полива грядок. Либо использование труб ПНД в качестве магистралей для создания точек присоединения гибких садовых шлангов. Только срок службы в данных условиях сокращается. Если при соблюдении требований труба прослужит до 50 лет и более, то в условиях открытой прокладки — 4-5 лет.

С помощью фитингов

Фитинги — это элементы, позволяющие собирать и монтировать трубопроводы.

Они бывают:

• прямые, которые позволяют соединять элементы труб одного диаметра;
• переходные, с их помощью происходит переход с одного диаметра на другой.

Когда нужно выполнить поворот, разветвление или стыковку труб при монтаже, используют фитинги: уголки, тройники, крестовины, муфты, заглушки, штуцера. Если в процессе эксплуатации необходима частая разборка системы, фитинг тоже незаменим.

По конструктивным особенностям можно выделить:

• компрессионные — разборное соединение, где труба по внутреннему диаметру усаживается на уплотнительные кольца, а по наружному — обжимается гайкой;
• пуш-фитинги — современный дорогой, но и гораздо практичный и надежный тип разъемного соединения, основанный на методе «вталкивания»;
• пресс-фитинги — неразъемное соединение, где рабочим элементом служит пресс-гильза, которая прессуется клещами.

Муфтой

Муфты для труб ПНД — это один из фитингов. Существует ошибочное мнение, что это особый вид соединения. Однако муфта — элемент, который применяется для стыковки прямых участков трубопровода. Такое сочленение может быть как неразъемным — электрические муфты, так и разборным — муфты компрессионных вариантов исполнения. Их применяют там, где нужно продолжить трубопровод дальше либо устранить поврежденный участок и выполнить вставку нового материала.

Какой способ лучше

На этот вопрос, ответ однозначный — все зависит от того, где проводится монтаж полиэтиленовых труб. Для частных домовладений и административных помещений желательно использовать разборные соединения и работать с трубами диаметром до 50 мм.

Выполнение монтажа труб ПНД своими руками

После того как заготовлен необходимый материал, приступаем к работе.

Прежде чем начать сборку трубопровода, внимательно осмотрите фитинги. Чтобы не путать, какая часть куда вставляется, возьмите элемент, разберите и запомните, как он был собран.

Рассмотрим пример применения компрессионного фитинга для ПНД труб. Неважно уголок это, тройник или муфта. Приступим к монтажу полиэтиленовых труб. Обрезаем заготовки по размеру. Если нет специальных ножниц, то можно отпилить ножовкой по металлу. При этом необходимо следить, чтобы край был отрезан перпендикулярно поверхности, иначе соединение будет негерметичным.

Есть простой способ, как это сделать. Возьмите кусок бумажной ленты шириной, равной диаметру среза, а длиной — 1,5 диаметра. Оберните ее вокруг отмеченного места так, чтобы края бумажки совпали по окружности. Дальше можно отметить границы маркером. После того как отрезали, края необходимо обработать, удалив заусенцы. Используйте для этого наждачную бумагу, круглый напильник или нож.

На подготовленный конец нужно последовательно надеть гайку, компрессионную шайбу, уплотнитель. Резиновое кольцо оставьте в корпусе фитинга. С усилием протолкните через кольцо край до упора. Можно предварительно смочить его водой или мыльным раствором. Когда труба вошла в посадочное место, уплотняющее кольцо нужно усадить на место. Компрессионное кольцо подвести вплотную к соединению и затянуть конструкцию гайкой. Для герметичности соединения достаточно затянуть своими руками. Для надежности можно провернуть гайку ключом максимум на 1 оборот.

Монтируемый трубопровод прикрепляют к стене с помощью специальных клипс или хомутов. При этом желательно их устанавливать через каждые 35-50 см, а там где труба совершает поворот, обязательна установка 2 креплений по обе стороны уголка. Если не возникает необходимости резкого угла поворота, то углы более 90° можно выполнить, нагревая трубу строительным феном или кипятком.

Используя специальный шаблон, можно изогнуть трубу заранее. Он делается просто — доска с гвоздями, повторяющими траекторию угла поворота. Заготовку, прогревая, закрепляют между гвоздями и дают остыть. Она сохранит приданную ей форму. При прохождении стен на трубопровод надевают защитный чехол. При прокладке на открытых участках без применения коробов конструкцию желательно утеплить. Для этого используют специальные поролоновые или пенопластовые чехлы, а сверху обматывают пленкой для защиты от атмосферных осадков.

Необходимые инструменты и материалы

При выполнении установки контура трубопровода из ПНД труб понадобится следующее:

• ПНД труба;
• фитинги в необходимом количестве;
• специальные ножницы для резки или ножовка по металлу;
• пресс-клещи — при применении пресс-муфт;
• 2 разводных ключа;
• напильник или наждачная бумага;
• рулетка;
• крепежные клипсы или хомуты;
• утепляющий и изолирующий материал — при прокладке на открытом воздухе;
• перфоратор;
• победитовые коронки для выполнения отверстий в стенах нужного диаметра;

Чертеж и схемы

Перед началом работ и до приобретения материала желательно составить схему трубопровода из полиэтиленовых труб. Пусть это будет эскиз от руки, где указаны длины прямых участков, количество поворотов и отводов. Это позволит подсчитать количество материала.

Порядок выполнения работ

Справиться с поставленной задачей поможет следующий план действий:

1. Составление чертежа.
2. Заготовка необходимых материалов и инструментов.
3. Выполнение отверстий и установка элементов крепежа.
4. Сборка и прокладка полиэтиленовых труб.
5. Проверка на герметичность.
6. Окончательное крепление и запуск в работу.

Частые ошибки и проблемы при установке

При монтаже и даже при тщательной подготовке могут возникнуть проблемы. В основном это плохая герметичность соединений и неправильно отмеренные размеры. Например, если трубу не до конца усадить в фитинг, то соединение будет неплотным. Перетяжка гаек выдавит уплотнительное кольцо и тоже создаст утечку при прокладывании трубопровода.

Статья размещена в рубрике|подрубрике

Полиэтиленовый трубопровод весьма распространен в устройстве сантехнических и водопроводных коммуникаций. Естественно, чтобы смонтировать такие трубопроводы, потребуются компрессионные фитинги для труб ПНД, правильный монтаж которых обеспечивает надежное и долговечное соединение. Использование обжимных фитингов для полиэтиленовых труб позволяет создавать инженерные сети необходимых конфигураций, выполнять разветвления или изгибы.

Существуют соединительные элементы для труб одного диаметра — они носят название прямых. А те, с помощью которых сочленяются разные диаметры труб, называются переходными.

Фитинги для полиэтиленовых труб обеспечивают:

• соединение трубопровода в 2-х и более направлениях;
• изгиб трубы под нужным углом;
• уменьшение/увеличение диаметра трубы.

Основные виды соединительных устройств

Выбирая фитинги для ПНД труб, можно ориентироваться на следующие типы конструкций:

1. Сварные, соединяющиеся с помощью специального паяльника (сварочного аппарата) стыковым или гнездовым методом сварки. Подходят для неразъемных соединений, подлежащих только замене, а не ремонту. Для этого используются фитинги двух видов, литые или сварные.
2. Электросварные — муфты с пластиковым корпусом с вмонтированными внутри медными ТЭНами. На выходы подается электрический ток, фитинг прогревается, образуя непрерывный стык. Получается надежная стыковка труб — такая же прочная, как и цельнолитая.
3. Компрессионные фитинги для полиэтиленовых труб. Специфического инструмента для их монтажа не требуется. Конструкционно они представляют собой корпус с резиновыми прокладками и 2 прижимными гайками. В них также предусмотрено кольцо из мягкого материала с прорезью, которое затягивается при закручивании обжимных гаек. Гайки накручивают на концы труб фитинга, где предварительно нарезана резьба, а герметичность соединения обеспечивает плотная резиновая прокладка. Гайка в такой конструкции обычно выполнена рифленой — такие «зацепы» не позволяют ей прокручиваться даже при фиксации мокрыми ладонями. Созданный таким образом трубопровод легко разбирается, а потому его можно использовать для создания временных сетей — например, для полива на даче. Осенью вся поверхностная конструкция просто разбирается и убирается на хранение.

Отметим, что компрессионная арматура для труб ПНД может изготавливаться из латуни. Этот мягкий медный сплав используется для резьбовых фитингов — получается прочная конструкция с герметичным соединением. Латунь инертна к разным температурам, совершенно безвредна и не разрушается при вибрациях.

Компрессионные фитинги — устройство

Компрессионные фитинги для ПНД труб состоят из:

• корпуса из полиэтилена (полипропиленового сополимера), с внешней резьбой и фиксатором, благодаря которому ограничивается возможность ввода трубы в фитинг;
• уплотнительных колец, находящихся в местах стыков. Они выполняются из нитриловой резины, что обеспечивает 100% герметичность в местах стыка трубы и фитинга;
• зажимных колец, благодаря которым соединение защищено от повреждений механического характера. Материал обжимных колец — полиоксиметилин. Оно дополнительно фиксирует место стыка, не позволяя соединению развинчиваться в непредвиденных ситуациях;
• втулки, позволяющей запрессовывать трубу. Материал для ее изготовления — полипропилен. Не позволяет трубопроводу повреждаться из-за повышенного давления в системе;
• гаек в виде крышек, которые надежно закрывают место стыка — здесь присутствует внутренняя резьба, что облегчает соединение.

Фитинги этого типа выпускаются из разных материалов, рассчитаны на рабочее давление в системах в пределах 10-16 Бар и изготавливаются для трубопроводов в диапазоне 16-110 мм.

Преимущества использования компрессионных фитингов

Правильный монтаж компрессионных фитингов для труб ПНД  обеспечит герметичный стык в трубопроводах из полиэтилена. В числе достоинств использования этих конструкционных элементов отмечаются:

• легкость сборки и монтажа — все работы по устройству сантехнических конструкций проводятся быстро, ведь для монтажа компрессионных фитингов не нужна предварительная подготовка труб;
• для такого соединения не нужна специальная подготовка — все работы могут быть проведены самостоятельно;
• конструкции не только легко собираются, но и легко ремонтируются — все ремонтные работы с фитингами отличаются высокой скоростью исполнения, поскольку не нуждаются в специфическом инструменте и не требуют реализации особенных технологий;
• возможность многократного использования — компрессионные фитинги, посредством которых осуществляется сборка ПНД-трубопровода, могут устанавливаться, а затем разбираться сколько угодно раз. На практике, считается, что монтаж/демонтаж таких конструкций может проводиться до 10 раз, при этом соединение не утратит своей надежности;


• стабильность, невосприимчивость к коррозии — такие фитинги выпускаются их тех материалов, которые вне зависимости от температуры и условий эксплуатации не взаимодействуют с водой. Повреждения, связанные с коррозионными процессами, в данном случае исключены;
• универсальность — эти типы фитингов могут использоваться для водопроводных систем различного типа;
• высокие показатели качества, безопасности и гигиеничности, что позволяет без ограничений использовать данные устройства на питьевых водопроводах.

Типы компрессионных фитингов

Монтаж ПНД труб своими руками через фитинги осуществляется с использованием следующих типов устройств:

• равнопроходная муфта. С 2-х концов аксессуара выдержан одинаковый диаметр. Необходима, чтобы провести стыковку отдельных участков трубопровода или других элементов, которые обладают тем же диаметральным размером, что и труба;
• компенсационная муфта — обеспечивает возможность изменения типоразмера трубы, а также позволяет установить в систему любой элемент с диаметром, отличающимся в большую либо меньшую сторону;
• соединение типа «пластик/резьба» — комбинированный фитинг, необходимый там, где стыкуются полимерные и металлические элементы. Представляет собой пластиковую втулку с смонтированным закладным элементом, чаще всего из латуни. В нем предусмотрена наружная либо внутренняя резьба.
• фланец — необходим, если ПНД-трубы стыкуются с другими материалами или если необходим монтаж дополнительной съемной арматуры. Могут быть полиэтиленовые или комбинированные.


• отводы — нужны в тех местах, где необходим изгиб трубопровода. Сам по себе полиэтилен довольно гибкий, но в нагруженных инженерных сетях нельзя допускать резких углов. А с помощью отводов можно кардинально поменять направление — стандартными считаются устройства в 45, 66 и 90 градусов;
• тройники и крестовины — обеспечивают стык определенного участка трубопровода с другими его элементами. Подобные ответвления могут выполняться одного диаметра с трубой или позволять переходить на другой типоразмер;


• заглушки — используются там, где нужно законсервировать «глухой» участок. Это важно, когда отдельная зона не будет эксплуатироваться или когда организуется вывод, который будет запущен в эксплуатацию позже.

У нас есть отдельная статья про монтаж полиэтиленовых труб для водопровода на даче.

Технические характеристики труб из полиэтилена представлены тут.

Виды дренажных насосов поверхностного типа описаны в этом материале http://okanalizacii.ru/drenazh/poverhnostnyj-nasos-dlya-gryaznoj-vody.html

Нюансы монтажа компрессионными фитингами

Стыковка труб или организация необходимых сетевых ответвлений обеспечивается в соответствии со следующими рекомендациями:

1. Следует подготовить необходимое количество ПНД-трубы.
2. Компрессионные фитинги нужно открутить на несколько оборотов.
3. На трубе выполняется предварительная разметка, указывающая глубину вода фитинга.
4. Участок трубы, на котором будет проводиться стыковка, смазывается водой или раствором мыла.
5. Трубу вводят в подготовленный фитинг вплоть до созданной ранее отметки. Проследите, чтобы полиэтиленовая труба полностью вошла в уплотнительное кольцо — для этого потребуется приложить усилие. Если этого не сделать, то герметичность соединения обеспечена не будет.
6. Гайку-крышку затягивают до того момента, пока не закончится резьба.

Правильный монтаж таких устройств обеспечивает герметичное и прочное соединение.

Добавьте страницу в закладки!Содержание

Тем, кто имеет дело с различными видами трубопроводов, рано или поздно приходится решить такую задачу, как соединение частей в одно целое. В современном строительстве для подобной цели нередко используется монтаж труб пнд компрессионными фитингами. Во-первых, бесконечных труб не существует, а во-вторых, монтируемая вами система должна иметь повороты и различные ответвления.

Нередко трубы пнд соединяют при помощи особой сварки. Но в случае, когда вы намереваетесь использовать трубы в сетях, отличающихся небольшим Ø, а также собираетесь использовать конструкцию для личного применения, например, для летнего водопровода, установленного на даче, нет необходимости прибегать к подобному способу. Куда проще воспользоваться простым методом с использованием фитингов. Чтобы работы отняли как можно меньше сил и времени, следует изучить все нюансы.

Назначение фитингов

Во время монтажа системы у вас может возникнуть необходимость установить следующие типы соединений, для которых используют разнообразные фитинги:

Компрессионный фитинг

1. углы, предназначенные для смены направления;
2. крестовины, помогающие сформировать разветвление в 2-х различных направлениях;
3. тройники и коллекторы, которые предоставят вам возможность размножить в необходимом количестве потоки, причем они бывают как равными, так и предназначенными для соединения изделий с различными диаметрами;
4. муфты, служащие для того, чтобы произвести соединение различных отрезков, идущих в одном направлении;
5. заглушки, переходники и пр.

В зависимости от того, какой именно материал вы выбрали для труб, необходимые фитинги будут иметь некоторые особенности конструкции. Их делят на следующие группы:

1. резьбовые (как следует из названия, для крепления используется резьба);
2. фланцевые (крепятся с помощью таких приспособлений, как фланцы);
3. сварные (с их помощью формируется соединение без образования разъемов);
4. компрессионные, также называемые обжимными.

Конструкция фитинга

Насколько легкой является предстоящая сборка, можно убедиться, обратив внимание на конструкцию такого изделия, как фитинг. Независимо от производителя она практически не варьируется, отличаясь лишь качеством применяемых материалов, а также точностью, с которой был подобран Ø внутренних колец.

Если вы приобретете низкокачественное изделие, нормального монтажа всей системы своими руками можно не ждать. Поэтому при покупке постарайтесь проверить части, из которых состоит изделие:

Трубный фитинг

• Корпус. Он не должен иметь никаких повреждений.
• Уплотнительное кольцо. Чаще всего выполнено из каучука. К сожалению, проверить качество используемого состава вряд ли удастся до того, как сделать покупку. Но у вас есть возможность провести визуальное обследование, эта часть не должна быть чрезмерно узкой. На ощупь кольцо должно быть средней жесткости.
• Компрессионное кольцо.
• Зажимное кольцо.
• Аналогичная, а именно зажимная гайка.

Для того чтобы убедиться в соответствующем качестве соединения, постарайтесь ее провернуть с хорошим ускорением. Если инерция будет невелика, то вам предложили качественную вещь.

Необходимые характеристики

Нельзя однозначно сказать, какие изделия лучше применить, когда вы намереваетесь произвести сборку самостоятельно. Прежде всего, следует учитывать указанные ниже факторы:

• Размер. Наиболее распространены изделия 15-110 мм. Подобные характеристики обусловлены тем, что вы едва ли найдете трубы с меньшими показателями, когда дело касается диаметра.

Это диктуют свойства самого материала, чтобы трубы ПНД имели требуемую прочность и устойчивость, стенки должны быть достаточно толстыми. Естественно, диаметр должен оставлять возможность для проходимости, что и привело к упомянутой тенденции.

Фитинги, имеющие диаметр более 110 мм, также находят применение, но в частном строительстве используются крайне редко.

• Давление и температура. Хотя подобные изделия выдерживают высокую t, необходимо учитывать и тот факт, что при применении труб Ø не выше 63 мм с t 20° технология требует не рассчитывать на давление, которое бы превышало 16 бар, а при более высоких показателях не стоит пересекать границу в 10 бар.

  Сборка труб с фитингом

• Качество резьбы. Здесь стоит осмотреть изделие и ознакомиться с сертификатом, где будут указаны стандарты, которые были выдержаны при производстве.
• Возможность использования для питьевых вод. Она подтверждается соответствующим заключением. Последнее выдается по результатам проведенной гигиенической экспертизы, поэтому непременно проверьте его наличие, если намереваетесь использовать ваши фитинги в подобном типе водоснабжения.

Обязательно обратите внимание, чтобы выбранные изделия по всем показателям подходили используемому виду труб и соответствовали предстоящим нагрузкам. Учтите, что указанные параметры давления ориентированы именно на рабочую нагрузку, т. е. ту, которую фитингам предстоит выдерживать в течение срока эксплуатации. Незначительное увеличение не повлечет за собой немедленное разрушение вашего водопровода, но срок службы заметно уменьшится.

Подготовка к работам

Чтобы процесс занял у вас как можно меньше времени и был осуществлен без промахов, которые в дальнейшем будет сложно исправить, необходимо заранее обратить внимание на некоторые моменты:

• проверьте, что у вас есть в наличии достаточное количество, как основных материалов, так и сопутствующих им товаров;
• начертите план, согласно которому будет осуществляться монтаж системы;
• сделайте разметку и займитесь раскройкой.

Только после этого переходите к основной части монтажа.

Монтаж трубы

Как осуществить монтаж

На первый взгляд может показаться, что проведение работ не таит в себе сюрпризов, но необходимо учесть некоторые тонкости. Без их соблюдения не стоит рассчитывать на качественный монтаж. Вам пригодится следующая инструкция.

• Обрежьте конец используемой трубы, для чего желательно применить специальные ножницы. Если на срезе образовались неровности либо заусеницы, от них следует избавиться, дабы гарантировать качество соединений. С этой целью обычно используют такой аппарат, как фаскосниматель.
• На конце следует сформировать конус. Он позволит сохранить в целости все детали изделия, когда вы будете надевать его на вашу трубу.
• Сделайте отметку, обозначив расстояние, на которое намереваетесь посадить фитинг. Это поможет быть уверенными, что вы правильно произведете работы, и труба точно достанет до стопорного выступа.
• Нанесите на соответствующий конец трубы смазку.
• Перейдите к подготовке фитинга. Если вы выбрали изделие, требующее полной разборки, произведите ее, уделив особое внимание тому, чтобы не потерять составляющие. В случае, когда вы не обладаете соответствующим опытом работ, старайтесь запоминать последовательность.

Установите разобранные части на трубу, придерживаясь того же порядка, с которым действовали при разборке. Т.е. сначала вы снимали такую деталь, как зажимная гайка. Ее и следует надеть в первую очередь.

Процедура будет проще, если вы приобретали вариант с частичной разборкой. Он обладает значительным преимуществом — вам требуется только ослабить зажим гайки.

• Произведите сборку изделия. Для этого понадобится всего лишь вернуть гайку в прежнее положение, если вы имеете дело с частичной разборкой, либо предварительно собрать части.

Отдельно стоит упомянуть такую деталь, как седловые отводы. Для установки нужно сначала очистить соответствующее место, затем приложить выбранное изделие к трубе и маркером провести линии, обозначающие будущее посадочное место. Чтобы вырезать соответствующее отверстие, седло необязательно удалять, достаточно воспользоваться дрелью.

Фитинг в данном случае подготавливается сборкой частей. Затем его следует установить в соответствующем месте и зафиксировать ответную часть.

Тонкости и подсказки

Хотя работы не требуют особого труда, часто возникают определенные сложности. Их легко предотвратить, если обратить внимание на следующие подсказки:

• Если монтаж требует сделать слишком большое усилие на финальном этапе затягивания, можно сделать небольшую фаску на вашей трубе (не больше 1,5 мм). Смочите ее водой, и вы заметите, насколько легче пойдет дело.
• Разрез на трубе должен быть перпендикулярным.
• Обратите внимание на уплотнительные резинки. На них не должно быть засохшей смазки, иначе произвести монтаж будет практически невозможно — труба не будет входить. Если вы обнаружили засохшую смазку, постарайтесь счистить ее, воспользовавшись ножом.
• При отсутствии специальной смазки ее неплохо заменит обычное жидкое мыло.
• Если вы планируете в дальнейшем закопать систему труб в землю, предпочтительнее пользоваться электросварными изделиями. Компрессионные изделия следует сделать легкодоступными для обслуживания, поэтому замуровывать их в стены либо стяжки не рекомендуется.
• Никакого льна либо пакли использовать не нужно.

Если вы учтете все основные моменты, то монтаж труб пнд компрессионными фитингами не создаст для вас особых сложностей. Достаточно выбрать надежные материалы, снабженные соответствующими сертификатами, и тщательно осмотреть все составляющие.

Лучше приобрести вариант, предлагающий возможность частичной разборки. Обратите должное внимание на качество выбранного изделия, причем особенно важно проверить форму уплотнительного кольца. Непременно отметьте, обладает ли посадочное место достаточной точностью, убедитесь, что технические характеристики находятся в соответствии с предстоящими требованиями. А на более позднем этапе тщательно произведите все работы, и процедура пройдет успешно.

Используемые источники:

• https://infotruby.ru/polietilenovye/4-sposoba-dlya-montazha-pnd-trub
• https://vseotrube.ru/montazh-i-remont/pnd-vodoprovod
• https://trubyda.ru/montazh/trub-pnd
• http://okanalizacii.ru/truby/fitingi/kompressionnye-fitingi-dlya-trub-pnd-montazh.html
• https://aqua-sovet.ru/truby/montazh-trub-pnd-kompressionnymi-fitingami.html
