Особенности диагонального подключения радиаторов отопления

Плюсы и минусы диагонального подключения радиаторов отопления надо знать, если при монтаже выбрана именно такая схема. Во многих случаях она оправдывает себя, а иногда малоэффективна. В первую очередь учитывают тип жилья: частный дом или квартира в многоэтажном здании.

Содержание

Плюсы и минусы диагонального подключения радиаторов отопления

Отличительной особенностью диагональной схемы является подвод трубопровода к радиаторам. Чтобы отопление было максимально эффективное, нужно ознакомиться с положительными и отрицательными сторонами такого подключения.

</p>

Плюсы:

1. Схема обладает высокой эффективностью, считается оптимальным выбором для частного дома. КПД отопления превышает 90%.
2. При диагональном способе подключения можно устанавливать на отопительном приборе обогрева большое количество секций – оптимально до 24 штук.
3. Во время циркуляции теплоносителя по секциям образуется контур градиента.

Минусы:

1. Эффективность отопления достигается, когда подключение способом по диагонали выполнено в двухтрубной системе. Для однотрубной схемы такой вариант плохо подходит.
2. Подвод двух труб к отопительному прибору обогрева с разных сторон не эстетично смотрится внутри помещения.
3. При диагональной схеме подвод патрубков к прибору обогрева происходит с двух сторон. В будущем, если надо добавить или уменьшить количество секций, трубопровод придется разрезать.
4. Для квартир диагональная схема используется редко, а в некоторых случаях вовсе не доступна.
5. Монтаж отопительного контура по диагональной схеме затратный, так как требует больше материалов и работы.

Чтобы иметь четкое представление о диагональном способе подсоединения, надо разобраться с его особенностями и нюансами.

Особенности подключения радиатора по диагонали

Благодаря подключению подводящих патрубков с двух сторон, нагретый теплоноситель равномерно распределяется по всем секциям. Самой эффективной считается схема, когда подача подсоединена вверху, а отток – внизу. Ведь по законам физики горячая жидкость всегда располагается выше холодной. Однако бывает диагональное подключение радиаторов отопления с нижней подачей теплоносителя. КПД такой системы меньше. Связано это с тем, что по тем же законам физики остывающему теплоносителю в нижней части секций сложнее направляться вверх к отводящему трубопроводу.

</p>

Увеличенное количество трубных линий портит внешний вид, но в частном доме эстетика уходит на задний план. Подключение приборов обогрева по диагонали с верхней подачей обладает большим КПД, и это главное для потребителя.

Схема комплектации отопительного прибора при диагональном способе подсоединения тоже отличается. Батарею обязательно оснащают краном Маевского. Устанавливают его на свободном от трубопровода верхнем коллекторе. Кран помогает стравливать воздух, иначе при завоздушивании часть секций не прогреется.

Важно! Конструкция кранов Маевского разнообразна. Существуют модели с рычажками, рукоятками, под отвертку или ключ.

Независимо от того, что у диагонального подключения радиаторов подача снизу или сверху, отводящая труба всегда подходит. Снять при необходимости батарею невозможно без разрезания трубопровода. Чтобы избежать таких неудобств, подключение выполняют разъемными муфтами. Раньше использовались так называемые резьбовые сгоны. Их недостаток в том, что металл быстро поддается коррозии. Через пару лет раскрутить такой сгон сложно. В современном отоплении ставят «американки». Муфта состоит из двух частей, между которыми расположено уплотнительное кольцо. «Американка» легко раскручивается ключами, после чего можно свободно демонтировать прибор обогрева.

Вместе с «американками» на каждый патрубок ставят запорную арматуру. Если радиатор зимой потек, его кранами перекрывают и демонтируют для ремонта. Остальная система продолжает функционировать.

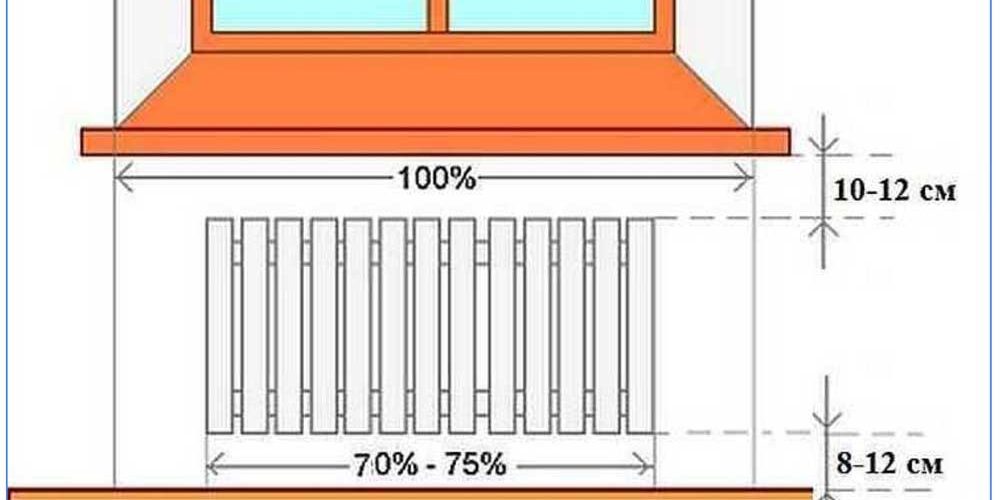

В отоплении с диагональным способом подсоединения важно правильно расположить на стене радиатор. По установленным нормам соблюдают следующее расстояние:

• от нижней поверхности подоконника до верхней части секций 5-10 см;
• от пола до нижней части секций 8-12 см;
• от стены до секций тыльной стороны отопительного прибора 2-5 см.

Соблюдение зазоров обеспечивает оптимальные условия для конвекции воздушных масс вокруг батареи.

Важно! Радиаторы устанавливают строго горизонтально по уровню, чтобы уменьшить вероятность завоздушивания секций и образования кальциевого осадка.

Виды диагонального подключения батареи

Существует несколько видов схем, по которым происходит диагональное подсоединение приборов обогрева в системе отопления. Общее у них то, что в любом варианте подвод трубопровода осуществляется с двух сторон. При двухстороннем присоединении КПД радиатора больше, чем при одностороннем подключении.

</p>

Важным различием у диагональной системы является подвод подающей и отводящей трубы. Эффективной считается схема, где подача подключена к верхнему коллектору батареи, а обратка – подходит снизу. Такой вариант подходит для самотечных систем автономного отопления, где не предусмотрен циркуляционный насос. При обратном подводе (подача снизу, а обратка сверху), КПД уменьшается. Схема подходит для закрытого типа отопления, где перекачкой теплоносителя занимается циркуляционный насос.

Еще одним различием является то, что подключение приборов обогрева по диагонали можно выполнять в однотрубном и двухтрубном отопительном контуре.

Диагональное подключение радиатора отопления при однотрубной системе

Схема подразумевает использование в контуре одной трубы. Из нее сформировано кольцо. Другими словами, закольцованная одна линия исполняет роль подачи и обратки. К ней отводящими патрубками по диагонали подведена батарея.

Диагональное подключение радиаторов в двухтрубной системе отопления

У двухтрубной системы аналогично контур выполнен кольцом, но трубы идет две. По подающему трубопроводу направляется нагретый котлом теплоноситель. По обратной трубе (обратке) теплоноситель отводится от радиаторов и направляется в котел для прогрева. Обогревательный прибор у двухтрубной системы подключают отводящими патрубками к обеим линиям общего контура.

Где размещать диагональную систему подключения радиатора

Систему используют в автономном и централизованном отоплении. Больше она подходит для частных домов, чем квартир. Автономное отопление бывает открытого и закрытого типа.

</p>

Если подсоединение по диагонали выбрано для самотечной системы, трубопровод укладывают под уклоном. Подача всегда идет на возвышение, а обратка – на понижение. Отсутствие циркуляционного насоса не позволяет равномерно распределять теплоноситель. Дальние по кольцу радиаторы всегда будут холоднее тех, которые расположены ближе до котла. Проблему решают параллельным двухтрубным подсоединением. Подающая труба от котла и расширительного бака подходит патрубками к верхнему коллектору каждой батареи. Аналогично от нижнего коллектора каждого прибора обогрева отходит патрубок к обратной трубе, подсоединенной к нижней части котла. Сам отопительный прибор устанавливают в приямке, чтобы основной контур был выше по уровню.

Важно! Самотечную систему можно устанавливать в здании максимум с двумя этажами. Вдобавок ограничивается длина контура, количество батарей. Минусом является невозможность подключить «теплый пол».

</p>

Централизованное и автономное отопление закрытого типа предполагает использование циркуляционного насоса. Теплоноситель подается под давлением. Отпадает необходимость соблюдения уклонов, вывода расширительного бака большого объема в верхнюю точку. В принудительном отоплении диагональ подходит для однотрубной и двухтрубной системы. Вдобавок подающий трубопровод можно подвести к верхнему или нижнему коллектору прибора обогрева.

На видео больше информации о подсоединении радиаторов:

Схемы диагонального подключения радиаторов отопления

Самой эффективной и правильной считается двухтрубная схема, когда дело касается диагонального способа подключения. Подающую ветку лучше подводить к верхнему коллектору с одной стороны, а обратку – к нижнему коллектору с другой стороны радиатора. Двухтрубная схема отлично работает в самотечной и принудительной системе. Однако важно правильно расположить подающую и отводящую линию.

</p>

Так как при принудительной циркуляции теплоноситель подается под давлением, подающую и обратную линию можно расположить по полу ниже батареи. Схема выигрывает в эстетичности, так как на стене видны только подходящие к коллектору патрубки.

</p>

При естественной циркуляции двухтрубная схема выглядит не эстетично, так как выше радиаторов по стене пролегает подающая ветка. От нее идут отводные патрубки к верхним коллекторам каждой батареи. Обратная линия пролегает по полу. По-прежнему она остается менее заметной.

</p>

По эффективности однотрубная схема проигрывает во всем, но есть один плюс. При нижней разводке диагональный способ подключения позволяет увеличить теплообмен на 15%, чем у других систем, например, «ленинградки», где оба подводящих патрубка от одной трубы подключены только к пробкам нижних противоположно расположенных коллекторов.

Как диагонально установить радиатор

Прежде чем приступить к монтажу, необходимо точно определиться со схемой. Она будет отличаться в зависимости от вида отопления. Важным нюансом является тип жилья: частный дом или квартира в многоэтажном здании.

Диагональное подключение радиаторов отопления в квартире

Для квартир редко принято подключать батареи по диагонали. В многоквартирных домах чаще встречается боковой подвод. То есть, в однотрубной и двухтрубной системе отводящие патрубки от стояков подсоединяют к верхнему и нижнему коллектору с одного бока.

</p>

Недостатком является невозможность прогрева длинных батарей. Если набрано от 12 и больше секций, то каждый последующий элемент будет холоднее предыдущего. Только по этой причине диагональное подключение радиаторов отопления в многоквартирном доме специалисты рекомендуют использовать. Даже если у батареи больше 12 секций, теплоноситель равномерно будет циркулировать по каждой из них.

Диагональное подключение радиаторов отопления в частном доме

Совсем иначе обстоят дела с частным домом. Отопительный контур здесь обычно небольшой. Теплоноситель отлично циркулирует по всем секциям в однотрубной и двухтрубной схеме. Однако оптимально отдать предпочтение второму варианту.

</p>

Монтаж происходит в следующем порядке:

1. На стене наносят разметку, монтируют кронштейны. Участок стены, прилегающий к тыльным секциям, обклеивают фольгированным материалом. Отражающий экран увеличит теплоотдачу отопительного прибора на 30%.
2. Следующим этапом комплектуют батарею. На один верхний коллектор ставят кран Маевского. К противоположному верхнему коллектору будет подходить подающая труба. Здесь ставят «американку» и запорный кран. Аналогичный комплект ставят на нижний коллектор с противоположной стороны. Здесь будет подходить обратка. Оставшийся свободный второй коллектор снизу закрывают заглушкой.
3. Укомплектованную батарею навешивают на кронштейны, подсоединяют к общему контуру. Способ подсоединения зависит от выбранных труб (пластик, металл).

По аналогичному принципу монтируют все радиаторы. По окончании работ закачивают теплоноситель, проверяют отсутствие протечек.

Советы профессионалов

Несколько полезных рекомендаций помогут точнее определиться с выбором схемы:

• для квартир подключение по диагонали выгодно, если у прибора обогрева 12 и больше секций;
• оптимально отдать предпочтение диагонали, если разводка двухтрубная;
• подачу всегда надо стараться подводить к верхнему коллектору, а обратку – к нижнему.

В отоплении с принудительной циркуляцией можно отдать предпочтение диагонали при однотрубной системе, а подающую трубу подводить к нижнему коллектору. Однако эффективность обогрева снижается.

Заключение

Плюсы и минусы диагонального подключения радиаторов отопления лучше узнать можно только на практике. Чтобы не допустить ошибки, при выборе схемы желательно проконсультироваться у специалистов. Они подскажут все нюансы с учетом конкретной ситуации.

Благодаря правильно выбранной схеме подсоединения отопительных радиаторов вода подается более эффективно при минимальных потерях их мощности. По этой причине своя схема подключения должна подбираться для каждой конкретной ситуации. К примеру, нижнее подключение радиаторов отопления предусматривает скрытую разводку труб, а потому такая система будет гармонично сочетаться с интерьером помещения.

О способах подключения батарей

Начнем с того, что схема подключения бывает:

• односторонней;
• перекрестной;
• нижней.

По одностороннему варианту подключение производится, как правило, в городских квартирах, где используется центральное отопление. Здесь трубы подсоединяются лишь с одной стороны батареи. Преимущество схемы в том, что система может работать с максимальной номинальной мощностью, однако то, насколько эффективна теплоотдача, зависит от кол-ва секций батареи. Вода в данном случае не может доходить до удаленных от места подсоединения участков, что негативно влияет на эффективности всей отопительной системы. Данный эффект особенно заметен при использовании батареи, состоящей из 15-ти секций, потому при подключении многосекционных радиаторов предпочтение лучше отдавать другой схеме.

В последние годы все большую популярность обретают биметаллические радиаторы, их можно подключать по диагональной (ее также называют перекрестной) схеме. Суть данной схемы в том, что подводка подсоединяется сверху, а отводка – снизу, но с другой стороны. При таком монтаже жидкость более равномерно распределяется по батарее, а значит, минимизируются потери ее мощности.

На заметку! При использовании диагональной схемы необходимо учитывать то, как располагаются отводящая/подводящая трубы. Ведь если подвод сделать снизу, а отвод – сверху, то радиатор может потерять свыше 50% своей мощности.

Порой описанные выше схемы по тем или иными причинам не используются в помещении. Тогда остается только нижнее подключение, при котором образуется сквозной проход теплоносителя; очевидно, что до верхних секций радиатора жидкость в таком случае не доходит, из-за чего теплоотдача может снизиться на 15%. Тем не менее, данную схему нередко применяют в частных домах с индивидуальным отоплением. А теплоотдачу можно восполнить посредством распределительных трубок.

Ключевые моменты нижнего подключения

Итак, мы выяснили, что данная схема позволяет прятать трубы с видных мест и используется преимущественно в частных домах. Подключенные к радиатору трубы идут в пол, из-за чего освобождается немного места, а само помещение выглядит более аккуратно, благородно. Сегодня можно приобрести 2 типа батарей с таким подключением – это панельные и стальные приборы.

Они могут иметь как 1, так и 3 нагревательные панели. Чем их больше, тем теплее будет в комнате, а потому при выборе приборов необходимо учитывать площадь, нуждающуюся в обогреве.

Важно!Стальные радиаторы, если сравнивать с аналогами, легко устанавливаются, а места занимают немного. Идеально подойдут для любого помещения. Панельные модели имеют уже установленную термостатическую арматуру, а также узел подключения.

Типы панельных радиаторов

Такие батареи бывают:

• гигиеническими;
• гладкими;
• профильными.

Первые две разновидности предназначаются для больниц, школ и детских садов. Самыми популярными производителями подобных моделей являются Purmo и Kermi.

Что касается профильных батарей, то они изготавливаются из листовой стали и покрыты снаружи особым порошковым напылением. Также покрыты нейтральным антикоррозийным лаком, а потому способны прослужить много лет. Заметим, что такие радиаторы могут быть любого цвета.

Трубчатые стальные батареи лучше панельных, ведь их можно переворачивать любой стороной (при этом панельные модели покупаются с конкретным подключением). Теплоноситель в трубчатых моделях подается непосредственно в крайнюю секцию, что очень даже хорошо, если требуется заменить старые батареи на новые.

Достоинства этой схемы подключения

Подобного рода подключение предусматривает легкое скрытие труб, при этом потеря эффективности будет незначительной. Снизу радиатор будет нагреваться быстрее и сильнее, чем сверху, что объясняется быстрым током теплоносителя через него.

Иногда эффективность может снижаться из-за скопления воздуха или засорения. Прогрев при нижнем подключении, как уже отмечалось ранее, неравномерный, однако оно все равно не хуже верхнего.

Обратите внимание! Устанавливая батареи – вне зависимости от используемой схемы, – нужно соблюдать все требования к монтажу. Прежде всего, это относится к пропорциям между шириной батареи и окна.

Видео – Чем хороши батареи с подключением снизу

Нюансы монтажа радиаторов

Самое главное при монтаже – делать все в фабричной упаковке, дабы не повредить внешне покрытие радиаторов. Кроме того, важно не перепутать подачу и «обратку». Если вход и выход расположены на разных концах, то вы не сможете ошибиться – для этого просто изучите маркировку.  Но если они находятся с одной стороны, нужно действовать внимательно и осторожно! Ошибка может привести к неправильному подсоединению, из-за чего мощность может снизиться на 60% (точное значение будет зависеть от выбранной модели).

На заметку! В каждой модели с нижним подключением имеется термостатический вкладыш, позволяющий легко регулировать температуру прибора. Данная особенность сказалась на стоимости – она, в среднем, на 10% выше, чем на другие батареи.

Калькулятор расчета количества секций радиаторов отопления

•
•

•
•

Варианты нижней подводки

Таких всего два, ознакомимся с особенностями каждого из них.

Таблица. Варианты нижней подводки труб.

Наименование, фото	Краткое описание
Односторонняя	Обе трубы в таком случае подключаются с одной стороны. Горячий теплоноситель поступает через верхнюю пробку, а охлажденный отводится через нижнюю.
Разносторонняя	Вход и выход, как можно догадаться из названия, находятся с разных сторон. Данный вариант подводки идеален для индивидуальных отопительных систем. Вариант хорош тем, что горячая вода может поступать в любом направлении, плюс протяженность подачи и «обратки» здесь меньше.

Способы нижнего подключения

Далее рассмотрим, какими именно способами радиаторы могут подключаться к отопительной системе.

Способ No1. С боковыми отводами

Легкое в исполнении подключение, трубы в таком случае находятся снизу – в полу или под ним. Радиатор можно снимать без остановки всего отопительного процесса, но для этого с обеих сторон монтируется запорная арматура. А сверху (с любой стороны) ставится воздухоотводчик.

Способ No2. При помощи переходника

Если нет возможности подвести к радиатору трубы с двух сторон, то проблему можно решить использованием переходника. Его вкручивают в нижнее отверстие, а к верхнему проводится трубка из нержавеющей стали. Подключение труб отопления к самому переходнику осуществляется снизу.

На заметку! Более детально об этом способе вы сможете узнать из видеоролика, который приведен ниже.

Видео – Как подключить снизу секционный радиатор

Способ No3. С удлинителем потока

Удлинитель нужно закрутить в нижнее отверстие без каких-либо отводов к верхнему. Теплоноситель циркулирует за счет того, что он, проходя посередине прибора, выходит в его конце, поднимается, тем самым выдавливая холодную жидкость через выход, расположенный в устройстве.

Важно! Данный вариант соединения не подойдет для самотечной отопительной системы.

Использование радиаторов с нижней подводкой

Данный метод является не только самым эффективным, но и самым приемлемым в эстетическом плане. К плюсам данного подключения можно отнести:

• возможность установки переходника направления потока;

• отсутствие необходимости в покупке подходящего терморегулятора – он уже имеется на радиаторе;
• то, что оба патрубка от батареи идут в стену или пол.

Однако есть и минусы, среди которых:

• необходимость в установке воздухоотводчика на каждом радиаторе;
• необходимость в постоянном использовании циркуляционного насоса;
• меньшая равномерность прогрева, более низкая эффективность;
• невозможность использования для самотечных отопительных систем.

Требования к расположению батарей

Вне зависимости от того, какой способ подключения выбран, радиатор должен располагаться:

• в 5 см от стены;
• в 10 см от подоконника (может допускаться расстояние не меньше 5 см);
• в 10 см от поверхности пола (возможно небольшое отклонение – максиму 2 см).

На заметку! При покупке креплений учитывайте толщину фольгированной теплоизоляции (если предусмотрена таковая). Длина крюков-фиксаторов в таком случае должна быть несколько большей.

О специальных радиаторах, рассчитанных на нижнюю схему подключения

Как уже отмечалось ранее, сегодня продаются специальные батареи с нижним подключением. Конструкция у них такова, что обеспечивается оптимальная теплоотдача. Радиаторы состоят из пары стальных пластин, соединенных друг с другом при помощи сварки, благодаря чему образуются технологические каналы для движения рабочей жидкости. Пластины покрыты лаком в два слоя для качественной защиты от коррозии.

Чтобы подключить радиатор своими руками, необходимо подготовить:

• Г- или Т-образные трубки;
• строительный уровень;
• узлы мультифлекс;
• ФУМ ленту;
• теплоизоляцию;
• труборез;
• гайки в требуемом количестве.

Желательно, чтобы нижнее подключение батарей было произведено еще на ранних этапах ремонта квартиры/дома, ведь трубы в таком случае прокладываются внутри пола (или стены). Учтите это, планируя устройство бетонной стяжки пола.

Обратите внимание! Каждая модель батареи с нижним подключением может иметь свой монтажный набор либо собственный узел, благодаря которому можно закрепить прибор на стене.

Если трубы по той или иной причине невозможно проложить в пол, то в будущем их можно будет закрыть плинтусом или гипсокартонным коробом.

Особенности монтажа радиаторов с нижней подводкой

Процесс монтажа определяется тем, какая схема выбрана. Так, трубопровод можно укладывать:

• в стене;
• в полу;
• между радиатором и полом.

На заметку! От расположения труб не зависит эффективность отопительной системы – их скрывают, руководствуясь эстетическими соображениями.

Сначала устанавливаются радиаторы, предварительно рассчитав их кол-во для каждой комнаты, после чего к ним подводятся трубы.

Если будете следовать советам из данной статьи, то не столкнетесь ни с какими трудностями.

Мастер-класс. Подключаем радиатор от пола, используя Г-образные трубки

Шаг 1. Монтаж начинается с установки ниппеля.

Шаг 2. Затем устанавливается блок шаровых кранов.

Шаг 3. Надевается резьбозажимное соединение на Г-образную трубку.

Шаг 4. Теперь Г-образная трубка развальцовывается с помощью инструмента.

В результате резиновое уплотнение уже не сползает с трубки в евроконус.

Шаг 5. Трубки устанавливаются в фиксирующий уголок.

Шаг 6. Далее трубки заводятся в блок шаровых кранов и наживляются.

Шаг 7. Отмечается отверстие под крепление фиксирующего уголка, после чего трубки демонтируются.

Шаг 8. По разметке в полу сверлится отверстие.

В комплект с фиксирующим уголком входят дюбель и саморез. Дюбель забивается в проделанное отверстие.

Шаг 9. Г-образные присоединительные трубки устанавливаются обратно и фиксируются к перекрытию.

Шаг 10. Берется труба и подсоединяется к Г-образным присоединительным трубкам. Теплоизоляция на трубе отодвигается минимум на 2 длины надвижной гильзы. Затем гильза фиксируется.

Шаг 11. Выполняется соединение. Конец трубы развальцовывается.

Обратите внимание! В данном примере используется металлополирмерная труба, потому насадка на инструменте зеленого цвета.

Шаг 12. Трубы крепятся к перекрытию при помощи дюбель-крюков с шагом 50 см. Благодаря этому трубы не всплывут при заливании стяжки.

Мастер-класс. Подключаем радиатор от пола, используя Т-образные трубки

Также для подключения батареи от пола могут использоваться и Т-образные присоединительные трубки. Они необходимы, если магистраль идет под отопительным прибором. Рассмотрим данный процесс пошагово.

Шаг 1. На трубку надевается резьбозажимное соединение.

Шаг 2. После этого трубка развальцовывается.

Шаг 3. Далее можно приступать непосредственно к монтажу трубок.

На заметку! На фото вы видите, что присоединительные трубки установлены в разные стороны.

Шаг 4. Выполняется соединение с использованием надвижной гильзы. Радиатор подключен с помощью Т-образных трубок, и магистраль идет дальше к следующему отопительному прибору.

Шаг 5. Выход трубок из пола можно декорировать с помощью накладок в соответствии с финишным напольным покрытием. Накладки могут быть выполнены под разные покрытия.

Если нет высоких эстетических требований к интерьеру помещения, то можно воспользоваться бюджетным вариантом подключения, применяя присоединительный набор. Данный набор используется для труб из сшитого полиэтилена без алюминиевого слоя.

Внутри данного набора находятся направляющие и кольца для фиксации трубы. Этот набор необходим, чтобы не ослаблялись резьбовые соединения и компенсировались температурные удлинения.

Вначале кольцо надевается на трубу. Затем фиксатор вынимается из направляющей, труба вставляется в нее и фиксируется с помощью кольца. Вставляется фиксатор.

Труба обрезается до требуемой длины, после чего на нее надевается соединение и выполняется монтаж к отопительному прибору.

Устанавливаются декоративные накладки, предварительно обрезанные по размеру.

С помощью данного элемента две части соединяются между собой.

Присоединительный комплект крепится к перекрытию. Все, монтаж можно считать законченным.

О важности грамотного подхода к выбору схемы подключения

В первую очередь, всегда обращайте внимание на схему установки радиаторов. Она, как правило, и влияет на функциональность отопительного прибора и его эффективность. Кроме того, если выполнить установку неправильно, нарушится терморегуляция и повысится давление в батарее, из-за чего неизбежно появятся нарушения эксплуатации. Если будете выполнять монтаж своим руками, не имея соответствующих навыков, то столкнетесь со многими проблемами и, скорее всего, испортите интерьер помещения.

Отдав предпочтение нижнему подключению, готовьтесь к некоторому снижению КПД всей системы отопления. Хотя это мелочь, если сравнивать с удобством и скрытием труб. Если правильно подключите радиаторы, они сэкономят расходы на отопление в будущем и будут служить вам на протяжении долгих лет!

Видео – Подключение батарей Rifar Monolit

</p>

</p>

</p>

</p>

</p>

</p>

</p>

</p>

</p>

</p>

</p>

</p>

</p>

</p>

</h2>

</ul>

</p>

</p></ul>

</p>

</p>

При самостоятельном монтаже отопительной системы к котлу подключают обогревательные батареи, делая однотрубную или двухтрубную разводку и выбирая схему их подсоединения. Один из наиболее популярных вариантов – диагональное подключение радиаторов отопления, имеющее ряд существенных преимуществ перед другими схемами, а также некоторые недостатки.

Следует отметить, что от правильного выбора способа присоединения теплообменников зависит эффективность работы всей отопительной системы и соответственно расход финансовых средств на подогрев теплоносителя. Поэтому перед принятием решения о выборе схемы отопления полезно ознакомиться с различными вариантами подключения батарей, сравнить их преимущества и недостатки, определиться с типом приобретаемых теплообменных приборов.

Рис. 1 Однотрубное присоединение по диагонали

Способы подключения радиаторов

Основная задача при выборе схемы отопления – определить правильный вариант, оптимально сочетающий в себе эффективность и финансовые затраты. Для этого разработчик имеет в своем распоряжении различные типы разводки, способы включения батарей, расположения их входных и выходных патрубков, размещения относительно котла, гидроаккумулятора или накопительной емкости.

Однотрубный

Однотрубное подключение радиаторов относят к самым дешевым способам обогрева помещений, для его реализации тепло подается последовательно в каждый из обогревателей. С выхода последнего по обратке рабочее тело поступает в котел и после нагрева снова направляется в радиаторы отопления, совершая круговое циклическое движение.

Однотрубная система широко применяется как в многоэтажках, так и в индивидуальном строительстве при обогреве коттеджей и дач. К ее преимуществам относят минимальный расход материалов, существенным недостатком является неравномерный нагрев – к радиатору, самому последнему в цепи, поступает жидкость с наименьшей температурой.

Рис. 2 Соединение радиаторов в однотрубной системе по схеме ленинградка

Решить проблему неравномерного прогрева в однотрубной разводке помогают различные инженерные решения, которые с одинаковой эффективностью используют в коммунальном и индивидуальном домостроении. Правильное подключение радиаторов отопления при однотрубной системе состоит в выборе одной из двух популярных схем ленинградки – с подсоединением отводов внизу или по диагонали.

В ленинградке реализовано последовательное подключение радиаторов отопления следующим способом: трубопровод проходит внизу у пола от выхода ко входу котла, делая замкнутую петлю, а все теплообменники подключаются к ней параллельно через нижние (верхние) входные и выходные фитинги.

Подключение радиатора к однотрубной системе отопления с байпасом широко применяется в многоквартирных и частных домах, для его реализации задействуют входной и выходной батарейные фитинги с одной стороны, а между подающей и обратной трубой врезают вертикальную перемычку небольшого диаметра (байпас на рис. 9 слева).

Рис. 3 Горизонтальные варианты подключения батарей отопления при двухтрубной системе

<center></center>

Двухтрубный

Применение двух труб помогает избавиться от главного недостатка, который имеет однотрубная подводка – неравномерный нагрев теплообменников. В двухтрубной разводке используются два трубопровода: первый подводит тепловой носитель к отопительным приборам, а второй работает в обратке, транспортируя охлажденную жидкость к котлу. Таким образом, температура последнего в двухтрубной системе теплообменника практически не отличается от параметров первого. Двухтрубная подводка не так часто применяется в коммунальном домостроении, в индивидуальном строительстве имеет несколько вариантов соединения, основные из них – тупиковый и попутный.

В тупиковом варианте включение радиаторных устройств производят последовательно от котла подающим и обратным трубопроводом, при этом чем дальше расположен обогреватель, тем по большему пути проходит до него тепловой носитель. Присоединение последней в цепи батареи происходит по самому длинному пути – это приводит к тому, что тепловые обменники при таком включении прогреваются неравномерно.

Правильное подключение радиаторов отопления при двухтрубной системе – применение попутной схемы Тихельмана, в которой рабочее тело в подающей и обратной линии двигается по замкнутому контуру в одном направлении (отсюда название – попутка). При ее реализации, в отличие от тупикового монтажа, где трубы как бы упираются в тупик на крайнем нагревателе и возвращаются обратно, используется круговая проводка. В этом варианте общая длина контура подачи и обратки, подходящего к каждому радиатору, одинакова вне зависимости от расстояния до котла – это способствует их равномерному прогреву.

Читайте также:  Почему образуется конденсат на трубах?

Таким образом, попутка является наиболее выигрышной из всех рассмотренных выше разводок с точки зрения равномерности прогрева теплообменников – это помогает сэкономить финансовые средства на установке регулировочных элементов (терморегуляторов) в каждое отдельно стоящее устройство.

Рис. 4 Лучевая схема подключения радиаторов отопления при двухтрубной системе

Лучевая разводка

Во многих частных домах практикуют два типа обогрева помещений – с помощью теплых полов из залитого в стяжку полимерного трубопровода и батарей. Для их включения монтируют коллекторы, позволяющие подсоединять к центральному стояку большое количество контуров, при необходимости к ним легко добавить батарею или половую петлю. Когда на этаже обогревают несколько комнат, коллектор устанавливают по его центру, пряча в стеновой нише – это позволяет уравнять длину всех контуров как теплых полов, так и батарей. Для включения радиаторов используют лучевое параллельное подсоединение каждого из них отдельной трубой подачи и обратки – таким способом достигается равномерная отдача тепла каждым из них с одновременной экономией трубных материалов.

Диагональное подключение радиаторов отопления

Для подсоединения радиаторов отопления по диагонали используют их верхний и нижний патрубки, расположенные на разных сторонах теплообменников, подсоединение таким способом применяют в разводке с одной или двумя трубами.

Диагональное подключение радиатора отопления при однотрубной системе позволяет добиться наиболее равномерного прогрева секций отдельно стоящего нагревателя, но если диагональ подразумевает последовательное включение каждой батареи в цепи, такая схема обладает наивысшей неравномерностью прогрева теплообменников по сравнению друг с другом.

В двухтрубной схеме диагональная подводка труб используется чаще других благодаря возможности эффективно использовать многосекционные батареи, при этом труба подачи подключается снизу или сверху. Диагональная схема подключения в отличие от аналогов позволяет реализовать наивысшую теплоотдачу обогревателя при подаче горячего теплоносителя в верхний патрубок и используя нижестоящий для обратки, число его радиаторных секций может доходить до 12.

Рис. 5 Теплоотдача различных схем подводки трубопроводов к батареям

<center></center>

Схемы подключения радиаторов

Каждый стандартный радиатор имеет по 4 патрубка для подсоединения к трубопроводу, исключение составляют лишь стальные модели с двумя нижними отводами – это дает возможность встраивать их в любую схему разводки, удобную для потребителя с точки зрения финансовых расходов и конструктивного исполнения. Помимо диагонального, используются и другие методы присоединения радиаторных обменников к трубопроводам.

Нижнее

Подключаться к системе отопления в нижней точке могут металлические радиаторы, имеющие для этого специальный узел внизу (бинокль) и соответствующую внутреннюю конструкцию. Иногда такой метод включения используют и в алюминиевых секционных батареях, но при этом воду дополнительно подводят к верхнему патрубку с помощью байпасной перемычки. В обоих рассмотренных случаях при подсоединении системы отопления обогревательные приборы подключаются снизу с одной стороны, поэтому подобный монтаж называют нижним односторонним.

Также снизу производят популярное соединение радиаторов в однотрубной системе – ленинградку, реализуемое путем присоединения к основной трубе нижестоящих фитингов теплообменников. Если подключаться к контуру с нижней стороны, эффективность теплопередачи снижается до 88% у ленинградки и еще на 10% при одностороннем размещении подходящих снизу труб.

Главное преимущество нижних узлов – эстетичный внешний вид батарей без нарушающих дизайн трубных отрезков при подводке под половой стяжкой.

Рис. 6 Боковое и нижнее подключение радиатора отопления в двухтрубной системе частных домов

Боковое

Боковое подсоединение патрубков батарей к магистрали является основным в многоквартирных зданиях, часто верхний и нижестоящий трубопроводы соединяют между собой байпасной перемычкой с кранами. Байпас позволяет реализовать постоянную подачу рабочего тела по стояку при возникновении аварийных ситуаций в любой из квартир, снимать радиаторы для их ремонта, замены.

Боковая подводка обладает меньшей теплоотдачей в сравнении с диагональю и не позволяет ставить теплообменники большой длины.

Советы при подключении батарей по диагональной схеме

Существуют два основных метода обогрева домов – самотечный и принудительный. В самотечном контуре горячий теплоноситель из котла самостоятельно поднимается вверх по стояковой трубе, на конце которой установлен открытый расширительный бак (его обычно размещают на чердаке частного дома). Самотечное движение воды происходит из-за того, что горячая жидкость имеет меньшую плотность за счет ее расширения при нагревании, и поэтому она выталкивается вверх нижними холодными массами. Далее нагретая вода поступает в радиаторы, установленные ниже расширительного бака, при этом все подводящие трубы должны иметь некоторый уклон.

Читайте также:  Армированные полипропиленовые трубы: правила выбора, подготовки и монтажа

Рис. 7 Самотечная двухтрубная система отопления – схема подключения радиатора

Диагональная схема в самотечных системах

В самочечных (гравитационных) контурах теоретически можно применить последовательное диагональное подключение батарей с входящим потоком через их верхний патрубок и отводом через нижний с другой стороны. От последнего радиаторного обогревателя вода может отводиться под уклоном к котлу, который обычно располагают в подвальном помещении. Существенный недостаток такого расположения – различная температура ближних к котлу и дальних радиаторов, которую невозможно выровнять терморегуляторами из-за последовательного подключения, поэтому количество батарей при такой разводке ограничено.

Данного недостатка избегают, используя параллельное двухтрубное подсоединение батарей к стоякам подачи и обратки. При таком подключении к каждому радиатору сверху от расширительного бака подходит своя труба, аналогично к котлу подводятся отдельные трубы от каждого прибора, соединяемые в одном узле. В данной схеме имеется возможность сделать температуру каждого теплообменника одинаковой, используя терморегуляторы или производя балансировку кранами с вентилями, регулирующими объем проходящего потока теплоносителя через каждый прибор.

Основные недостатки гравитационных контуров – малая высота зданий (не более 2-х этажей), небольшое количество монтируемых теплообменников из-за ограничений в длине трубопроводов, невозможность организовать теплые полы.

Рис. 8 Отопление с принудительным перемещением теплоносителя по диагонали

Диагональ в принудительных системах

В принудительных системах для передвижения теплоносителя по трубам подключают циркуляционный электронасос (его обычно ставят в обратную линию), который проталкивает водный поток своим рабочим колесом с лопастями. Это позволяет не делать уклоны, не нужно выводить открытый расширительный бак большого объема на чердак (вместо него устанавливается небольшой закрытый гидроаккумулятор), в систему можно заливать ядовитый антифриз – этиленгликоль. Так как подсоединение по диагонали является наилучшим с точки зрения эффективности работы (теплоотдачи) радиаторов, его используют довольно часто, хотя в эстетичности внешнего вида оно уступает другим вариантам.

Рис. 9 Вертикальная разводка в многоэтажных зданиях

<center></center>

Рекомендации по монтажу оборудования и подключению радиаторов

При монтаже магистрали отопления своими руками хозяину приходится решать задачу, как правильно подключить радиаторы, и в этом могут помочь следующие рекомендации:

• Если дом большой и в нем предусмотрен батарейный и коллекторный обогрев с теплыми полами, лучше обратиться к специалистам для составления плана разводки отопительной магистрали, расчета радиаторов отопления. Простые самотечные системы несложно спроектировать самостоятельно, уделив особое внимание уклонам, радиаторный принудительный обогрев без теплых полов также не нуждается в сложных расчетах.
• Для развоздушивания в каждый радиатор ставят кран Маевского, который позволяет спускать воздух, обеспечивая полное заполнение жидкостью его внутреннего пространства.

Рис. 10 Примеры размещения батарей

• К морально устаревшим чугунным батареям не подключают пластиковый трубопровод, рассчитанный на работу с современными алюминиевыми или стальными теплообменниками.
• Чтобы упростить обслуживание и ремонт циркуляционного электронасоса, следует вмонтировать в систему отопления параллельно ему байпасную перемычку.
• Стандартное место установки радиаторов отопления – под окнами, их рекомендуемая длина – около 70% от ширины оконного проема, для уменьшения теплопотерь в стенку за обогревателем помещают фольгированный отражатель инфракрасного излучения.
• При размещении батарей относительно подоконного пространства руководствуются следующими правилами: расстояние до стены – 30 – 50 мм, расстояния от пола и до подоконника – 100 – 120 мм.

Рис. 11 Правила установки батарей

Соединение радиаторов по диагонали применяется в двухтрубной и однотрубной системах отопления частных домов, при этом циркуляция теплоносителя по трубам может быть самотечной или принудительной. Наиболее оптимальный вариант эффективного подключения радиаторов, не требующий использования терморегуляторов на каждом отопительном приборе – двухтрубная попутная схема Тихельмана, в которой диагональная подводка труб к радиаторам наиболее эффективна с точки зрения их тепловой отдачи.

<center></center>Используемые источники:

• https://vdome.club/remont/santehnika/odnotrubnoe-i-dvuhtrubnoe-podklyuchenie-radiatorov-otopleniya.html
• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/nizhnee-podklyuchenie-radiatorov-otopleniya.html
• https://montagtrub.ru/diagonalnoe-podklyuchenie-radiatorov-otopleniya/
