Настройка коллектора теплого пола: этапы, особенности регулировки
Эффективность работы водяного теплого пола проверяется не только коэффициентом ее теплопроводности и количеством затрат энергетических ресурсов на обогрев жидкости, но также рациональностью выбранных настроек коллекторов и смесительных узлов, являющихся главным двигателем обогревательной системы.
Правильная настройка коллектора теплого пола необходима для полной диагностики исправности системы водяного пола в целом и для повышения ее срока эксплуатации и эффективности, так как она способствует нормализации давления и, следовательно, оптимизации подачи теплой жидкости, тем самым значительно сокращая расходы тепловой энергии и воды.
Рассмотрим подробнее этапы настроек на примере коллектора от торговой марки Valtec серии COMBIMIX, так как она является более сложной и трудоемкой.
Внимание! Все сопутствующие детали комплектации взяты от фирмы производителя.
Этапы настроек коллектораValtec:
- снять термоголовку на время проведения настроек;
- выставить перепускной клапан до отметки 0,6 бар, это предотвратит коллектор от дачи неверных показаний во время дальнейших расчетов;
- вычислить пропускную способность балансировочного клапана вторичного контура для задания режима температуры теплоносителя и соотношения его расходов, при помощи ключа выставить рассчитанный результат на клапане;
формула вычислений пропускной способности клапана
- регулировка скорости насоса необходима для вычисления расхода воды, проходящей через систему водяного пола для настройки режима ее оптимальной температуры прогрева с целью экономии воды. Для этого можно обойтись без вычислений, просто выставив насос на минимальном обозначении и постепенно подкручивая его в случае нехватки давления для циркуляции жидкости;
- сбалансировать ветки теплого пола (закрыть клапан первичного контура при помощи шестигранного ключа до упора, открыть все балансировочные клапаны до максимума и проверить показатели индикационным расходомером, в случае отклонения показателей в одной из веток — подкрутить клапан до нужного расхода);
- перепускной клапан выставляется с давлением на 5-10% меньше, чем у насоса, и может открываться только в случае нагнетания насосом критической точки давления в случае отсутствия расхода воды;
настройка перепускного клапана
- проверить корректность настройки коллектора, необходимое условие — равномерность прогрева всех веток теплого пола и сбалансированное соотношение температуры теплоносителя обратного и подающего трубопровода.
Внимание! Если все инструкции будут выполнены правильно, настройка коллектора теплого пола Valtec пройдет успешно и повысит эффективность системы обогрева на 20%, а также продлит ее эксплуатационный срок. Компанией предоставляются инструкции и формулы для вычислений, необходимые в ходе регулировки коллекторного оборудования, что поможет значительно упростить процесс настройки.
Как регулировать теплые водяные полы
Водяной теплый пол позволяет создать прекрасный микроклимат в помещении. Достигается это равномерным распределением тепловой энергии. Но для продолжительной эффективной работы напольного обогрева, следует разобраться с тем, как регулировать теплые водяные полы. В этой статье будет рассматриваться несколько методов регулировки.
Как правильно запустить теплые полы
Чтобы ввести в эксплуатацию теплые полы необходимо дождаться полного высыхания стяжки. На это может уйти до трех недель. Если время не ждет, то можно ускорить процесс сушки, каждый день, добавляя по 1 градусу тепла. Делать это можно, только по прошествии 14 дней.
Влага из бетона должна выйти равномерно. В противном случае стяжка начнет трескаться, а это нарушит целостность отопительного пирога.
Непосредственно перед запуском все краны отопительных контуров на коллекторе следует полностью открыть. Также открывается трехходовой клапан на максимум. В конце включаете циркуляционный насос. После этого этапа можно приступать к регулировке температуры теплоносителя.
Ручная регулировка температуры теплоносителя
Способы регулировки температуры будут полностью зависеть от используемого оборудования. Например, если установлена система с контроллером температуры и сервоприводом, то настройка осуществляется согласно инструкции от производителя этого устройства. При этом регулировка выполняется в автоматическом режиме. Сейчас рассмотрим ручной метод настройки температуры с использованием термоголовок.
Монтаж термоголовок можно выполнять как на подачу, так и на обратку теплоносителя.
Первым делом систему до теплого пола необходимо полностью заполнить теплоносителем и освободить от воздуха. Но здесь важно не спешить, иначе могут образоваться воздушные пробки. Если подключение было выполнено от котла, то перед запуском воды в контуры отопления, перекрываете все краны. После, открываете на одной петле подачу/обратку, заполнив ее теплоносителем. Воздух из нее должен выйти через воздухоотводчик. Теперь включаете циркуляционный насос, чтобы в этой петле теплоноситель начал передвигаться. При этом включаете на котле температуру до 35°. На ощупь вы должны почувствовать, что на обратке и подаче в контуре отопления пошла горячая вода. Если все работает исправно, перекрываете эту петлю и открываете новую. По такому методу закачиваете и проверяете каждую петлю отопительного контура. Когда вы настроили каждый контур, то открываете все краны и регулируете необходимую температуру на ощупь. В некоторых петлях кран потребуется открыть полностью, а в других достаточно слегка приоткрыть.
Температура теплоносителя в каждом контуре может быть разной. Это объясняется несколькими причинами, например, длиной петли. Чем короче контур, тем быстрее он прогревается и наоборот.
Таким образом, осуществляется ручная регулировка температуры. Ее достаточно выполнять один раз в год. Но здесь важно учесть нюанс. Система напольного обогрева инерционна. Что это означает на практике? Если вы сделали изменения на одной из петель, то придется подождать несколько часов, чтобы почувствовать явные изменения в температуре внутри помещения.
Если вы на коллектор установили расходомеры, то разница между показаниями может достигать до 0,5 л.
Трехходовой клапан и смесительный модуль
При обустройстве коллектора трехходовым клапаном, регулировку можно осуществлять при помощи сервопривода. В этом случае смесительный клапан будет контролировать показатель температуры по заранее заданным параметрам. При этом трехходовой кран вы можете крутить несколько раз и как вам удобно, а вот с настройкой смесительного клапана все намного сложнее.
Если вы на свой страх и риск подключили теплые полы к централизованному отоплению, то как раз наличие смесительного клапана позволит избежать побочных проблем. Ваши соседи никак не определят о наличии у вас теплых полов, так как не будет температурного дисбаланса.
Другой метод регулировки температуры в теплых водяных полах – использование смесительного модуля. Данный модуль в своем комплекте имеет такие компоненты:
- Трехходовой кран.
- Термометр.
- Байпас.
- Циркуляционный насос.
- Термостатическая головка.
- Реле максимально допустимой температуры.
Хотя весь этот комплект имеет большую цену, эффективность смесительного модуля очень высока. Тем не менее работает смесительный модуль только при условии сборки по европейскому образцу. В отопительной системе теплоноситель должен иметь температуру не меньше 65°. Что касается системы теплого пола, то модуль подмеса разбавляет теплоноситель и запускает его в отопительные контуры по установленным параметрам. В нашей стране зачастую регулировка температуры осуществляется на самом котле. Это привод к дисбалансу температуры.
Также существует другой метод того, как можно отрегулировать теплые водяные полы. Для этого монтируется сервопривод и комнатный термостат. Исходя из температуры в помещении, терморегулятор дает сигнал на сервопривод о подаче горячего теплоносителя.
Эта методика работает даже при самодельном коллекторе, хоть с модулем подмеса, хоть с трехходовым клапаном. Все зависит от ваших финансовых возможностей.
Итак, мы рассмотрели несколько методов того, как можно осуществлять регулировку теплоносителя в системе теплого пола. Если вы используете другие технологии и методики, то нам будет интересно узнать о них. Пишите свои комментарии в конце этой статьи.
Узнайте тонкости регулировки теплого водяного пола из следующего видеоматериала:
Популярные материалы
- <src>
Как выбрать насос для теплого водяного пола
-
Водяной теплый пол из полипропиленовых труб
-
Как работают теплые водяные полы
-
Какой метод обогрева пола в бани выбрать
-
Подключение температурного датчика теплого пола
Ваши права на компанию подтверждены!
Выбор, установка и регулировка расходомеров
Водяной теплый пол, как правило, состоит из нескольких контуров пластиковых труб. Горячая вода, двигаясь по ним, отдает свое тепло и возвращается через обратную подающую часть системы. Коллектор (система гребенок) теплого водяного пола предназначен для сбора остывшей воды, смешивания и подачи нагретой. Другими словами – это узел контролирующий работу системы теплого пола.
Чтобы регулировать температуру, в коллекторе предусмотрены расходомеры. Эти устройства контролируют расход теплоносителя, в данном случае воды.
Зачем нужен расходомер
Теоретически вполне можно обойтись без монтажа в коллектор расходомера. Однако если не установить это устройство, то:
- В разных помещениях температура будет разной;
- Возможен перерасход электроэнергии на нагрев воды в системе;
- Разные контуры будут прогреваться неравномерно.
Можно привести простой пример: ванная комната и спальня. Газовый либо электрический котел нагревает воду одинаково и для ванны, и для спальни. Но ванная комната по площади меньше спальни как минимум в 3 раза. Соответственно, в ванной комнате будет жарко, а в спальне прохладно при одинаковой подаче воды в систему теплого пола. Эта ситуация обусловлена тем, что в спальне намного больше суммарная длина пластиковых труб на площади. Именно для того, чтобы отрегулировать комфортный температурный режим во всей квартире, и желательна установка такого устройства.
Совет! При монтаже водяного теплого пола нужно стремиться делать контуры труб примерно одной длины. Это сэкономит расходы на электроэнергию и позволит точнее регулировать температуру.
Принцип работы
Устройство устанавливается на отводы обратного коллектора. При достижении заданной температуры в системе клапана коллектора сужают просвет поступления энергоносителя или перекрывают полностью. Такой принцип работы возможен при полной автоматизации системы. Для этого коллектор укомплектовывается термодатчиком.
Непосредственно расходомер состоит из нескольких деталей:
- Корпус;
- Прозрачная колба со шкалой;
- Поплавок.
Колба обычно изготовлена из прочного стекла, корпус может быть пластиковым или латунным. Поплавок находится внутри колбы, он служит показателем скорости теплоносителя. Также расходомер называют поплавковым ротаметром.
В автоматическом коллекторе водяного теплого пола балансировка расхода теплоносителя осуществляется при помощи термодатчика. Если последний не предусмотрен, то ротаметр можно настроить вручную.
Пошаговая инструкция по установке и регулировке
Ротаметр устанавливается строго вертикально. Чтобы уровень жидкости в колбе был точным, сам коллектор монтируется также по уровню. Если трубопровод-гребенка будет установлен криво, регулировка температуры будет некорректной.
Так как финишные отделочные работы происходят зачастую после монтажа коллектора, необходимо защитить узел и его комплектующие от возможных повреждений. Оптимальный вариант – сделать в стене для него нишу либо специальный шкафчик.
Установка и регулировка:
</ul></ul></ul>
- 1 С помощью ключа вкрутить расходомер в технологический вход обратной линии коллектора;
- 2 Поворачивая мембрану (колбу) против часовой стрелки, открыть измеритель напора;
- 3 Удалить защитное заводское кольцо;
- 4 Повернуть латунное кольцо корпуса по часовой стрелке до нужного уровня напора. Это и есть балансировка скорости потока энергоносителя. Поплавок на шкале укажет заданную величину;
- 5 Закрыть латунное кольцо накладкой. Это нужно сделать во избежание повреждения устройства, особенно если узел водяного теплого пола не закрыт в нише или шкафу;
- 6 Проверить работу системы.
Во время эксплуатации узла колба остается открытой, чтобы был виден уровень водяного поплавка. Если нужна балансировка в ходе работы – просто поворачивается мембрана в нужном направлении.
Выбор расходомера для водяного теплого пола
Качественные ротаметры должны сопровождаться гарантией на 5-7 лет стабильной работы. Рекомендуется выбирать расходомеры с латунным корпусом. Также следует обратить внимание на колбу, она должна быть выполнена из прозрачного стекла с хорошей видимостью шкалы водяного уровня. Однако есть мнение, что лучше выбирать изделия с мембраной из ударопрочного пластика.
При выборе устройства нужно учитывать площадь системы трубопровода. Также важно автоматизирован узел или нет. В первом случае балансировка будет необходима крайне редко, механизированные коллекторы требуют более пристального внимания.
(Пока оценок нет)
Источники: http://tepliyepoly.ru/nastroyka-kollektora-teplogo-pola-etapyi-osobennosti-regulirovki.html, http://www.stroitelstvosovety.ru/kak-regulirovat-teplye-vodyanye-poly, http://domotopim.ru/teplyj-pol/vodyanoj/rashodomer-dlya-kollektora-teplogo-pola.html
</ol></h2>
Настройка коллектора теплого пола – это ответственное задание, от которого зависит эффективность использования системы. Жидкий теплоноситель отличается экономичностью и рациональностью использования. Многие владельцы частных домов выбирают теплые водяные полы в качестве дополнительного способа обогрева.
Несмотря на высокую производительность, такие конструкции очень требовательны к технологии монтажа и эксплуатации. Для выполнения работы требуется различное вспомогательное оборудование и техника. Регулировка коллектора теплого пола с расходомерами – это важнейший процесс, с которым вы должны уметь справляться, прежде чем установить систему обогрева в доме.
Техническая составляющая системы дополнительного обогрева
Функционирование системы осуществляется с помощью ряда оборудования:
- коллекторная установка;
- специальный клапан;
- насос для циркуляции теплоносителя.
Расходометр используется для контроля над процессом распределения теплоносителя. Этот элемент системы является основным в функционировании насосной системы. Коллектор выполняет функцию подачи горячего теплоносителя с последующим забором и направлением в центральный узел. В специальном узле конструкции осуществляется смешивание отработанной и горячей воды. Такая особенность позволяет добиться высокой производительности и рациональности эксплуатации.
Ротаметры и предохранительные клапаны осуществляют регулировку температурного режима в соответствующих областях теплого пола. Оборудование подготавливает именно тот объем воды, который необходим для обогрева конкретной площади. Прибор отслеживает количество теплоносителя в различных контурах, обеспечивая слаженную работу всех составляющих.
При устройстве водяных полов следите за тем, чтобы все контуры были одной длины, несмотря на разность конфигураций. Таким образом, вы сможете добиться оптимального распределения тепла в помещении и снизить уровень энергетических потерь.
Особенности функционирования расходометра
Основа оборудования – это пластиковый корпус, внутри которого находится специальный поплавок. В состав также входит прозрачная колба с разметочной шкалой. В зависимости от перемещения поплавка оценивается количество теплоносителя внутри системы. Анализируя показатели, можно принимать решение о переключении режимов.
Расходомер воды для теплого пола – это вспомогательный прибор в работе конструкции. С теоретической точки зрения пользователь может обойтись без этого оборудования. Но нужно учитывать, что отсутствие измерительной техники существенно усложняют контроль за параметрами функционирования. В некоторых случаях это может привести даже к выходу из строя.
Регулировка расходомеров на коллекторе теплого пола обеспечивает равномерное распределение тепла. При отсутствии прибора возникает вероятность того, что в разных комнатах температура поверхности будет различной. Также вы рискуете превысить норму расхода по теплоносителю. Такие ограничения связаны с разницей между размерами комнат. Расходомер теплого пола создает условия для поддержания оптимальных температур, основываясь на габаритах помещения.
Прибор способен работать автономно, не нуждаясь в источнике питания. Он снижает уровень энергетических расходов и оптимизирует работу системы. Оборудование неприхотливо в обслуживании и монтаже. Корпус следует располагать в вертикальном положении, в противном случае вы рискуете столкнуться с различными проблемами в эксплуатации. В заключение анализа этого аппарата можно сделать вывод о том, что отказываться от регулирующего устройства нецелесообразно.
Принципы установки расходометра
Подсоединение расходометра осуществляется при подключении коллектора и нагревательных контуров. Для правильного выполнения задания следует оборудование зафиксировать на специальной гребенке, к которой поступает отработанный теплоноситель. При достижении необходимой температуры поверхности внутри коллектора срабатывает клапан, который перекрывает доступ для воды.
Настройка теплого пола расходомерами требует использования термостата. Он необходим для оптимизации работы и соответствия заданной схеме. При монтаже всех элементов стоит придерживаться предельной компактности, чтобы не допустить проблем функционирования в дальнейшем.
Выполняйте установку в такой последовательности:
- вкручивание расходометра в техническое отверстие установки при помощи ключа необходимого размера;
- подготовка оборудования к работе (для этого требуется повернуть колбу в направлении против часовой стрелки);
- демонтаж предохранителя, установленного производителем;
- выставление нужного напора поворотом кольца из латуни по часовой стрелке;
- поместить на кольцо специальную накладку с целью предотвращения механических колебаний;
- протестировать функционирование всей конструкции.
Перед тем, как перейти к непосредственной установке, следует убедиться в наличии всех необходимых инструментов и комплектующих.
Как балансировать параметры работы системы?
Первичная регулировка контуров теплого пола по расходомерам предусматривает использование специальных балансировочных клапанов. Этот элемент способствует выравниванию давления между контурами для теплоносителя. Термостатические клапаны позволяют осуществлять оперативную регулировку параметров.
Настраивается балансировочное оборудование следующим образом:
- открывается крышка с помощью ключа диаметром 5 миллиметров;
- клапан максимально закручивается;
- устанавливается заданное число оборотов в соответствии с данными предварительного расчета;
- кольцо для стопора закручивается с помощью шестигранного ключа, диметр которого составляет 6 миллиметров.
При отклонении от стандартов технологии вы можете повредить устройство клапанов, что приведет к возникновению проблем в работе оборудования.
Заполнение системы теплоносителем
Для введения устройства в эксплуатацию следует заполнить все контуры горячей водой. Для тестирования функциональности достаточно сравнить параметры давления. В случае несоответствий необходимо проверить правильность установки всех составляющих, чтобы не допустить выхода из строя оборудования. Открытие клапанов выполняется поочередно. Работайте сначала с одним контуром. При этом клапаны нерабочих отделов должны находиться в закрытом положении.
При эксплуатации системы теплого пола создавайте доступ к колбе расходометра. Показатели этого оборудования могут понадобиться при ремонте или обслуживании системы. Устанавливайте для каждого отдельного контура один расходометр. Так вы сможете повысить контроль над всеми процессами в системе.
При выборе модели старайтесь обращать внимание на авторитетных производителей. Качественное оборудование имеет в своем составе все необходимые комплектующие, поэтому вам не придется расходовать дополнительные средства.
По всем вопросам обращайтесь к нашим специалистам!
Настройка теплого пола вызывает вопросы потому, что много вариаций конструкций гидравлики. Встречаются сложные коллектора с расходометрами, а есть и самодельные, сваренные из полипропилена… Известны несколько методов приемлемой настройки теплого пола, самый простейший из которых — с помощью балансировочного вентиля, руководствуясь субъективными ощущениями «горячая или не горячая» труба, «нормальная или ненормальная» температура теплого пола.
Но обычный подход заключается в другом, — каждый контур теплого пола настраивается по ротаметру в соответствии с расчетным расходом теплоносителя.
Но как настроить сам коллектор теплого пола? Многие коллектора оснащены двухходовыми клапаноми с термоголовкой, а также байпасом между подачей и обраткой, который снабжен настроечным клапаном, его нужно балансировать… Могут встретится коллектора с трехходовым клапаном, или другими вариантами…
Работа трехходового клапана
Трехходовой клапан смешивает два входящих в него потока, друга разновидность – разделяет их. Соотношение потоков и температура на выходе зависит от положения тарелки. Это регулируется утапливанием штока, на который в свою очередь надавливает термоголовка.
Используются термоголовки с выносным датчиком, устанавливаемым на трубопровод, управляемые по температуре получаемого потока.
Таким образом, установив на входе в коллектор трехходовой клапан, мы может поддерживать в теплых полах нужную температуру теплоносителя, чаще 35 — 45 град. Настройка по температуре чаще заключается лишь в выставлении значений на термоголовке. Балансировать сам коллектор не нужно, только контура.
Почему предпочитают двухходовые клапаны, а не трехходовые
В схеме с трехходовым клапаном температура теплоносителя будет слишком остро зависеть от положения тарелки клапана. Неточности в работе механизмов приводят к значительным ненужным результатам. Схема оказывается не столь надежной, как с двухходовым клапананом и байпасом.
Как работает коллектор с двухходовым клапаном
Двухходовой клапан регулирует расход «больше-меньше» в зависимости от утапливания штока термоголовкой. Устанавливается на входе в коллектор со стороны подачи и регулирует долю горячего теплоносителя, поступающего в коллектор, по сравнению с тем, что идет с обратки на подачу через байпас.
Но эта система нуждается в предварительной настройке соотношения потоков через байпас и через открытый двухходовой клапан. Байпас же снабжается настроечным клапаном под шестигранный ключ. Его нужно настроить, но как правильно?
Или же на байпасе устанавливается двигатель, а настройка заложена в обратке коллектора. В общем нужно сделать предустановку количества с обратки теплого пола, по отношению к тому что идет с подачи от котла.
Какие термоголовки использовать, с какой температурой
Используемые термоголовки должны соответствовать температурному режиму теплых полов. Термоголовки имеют довольно узкие пределы регулировки температуры, например «40 – 70 град», или «50 – 80 град», поэтому их нужно правильно выбрать.
Наиболее подходящими остаются «20 – 50 градусов». Низкая граница в 20 градусов понадобится в спортивных комнатах, а также нередко летом для подогрева «ледяного» плиточного пола, но воздух при этом нагреваться не будет. Возможно также применение механизма с предустановкой «30 – 60 градусов» в системах частных домов.
Как настроить, отбалансировать коллектор с двухходовым клапаном
Сперва делается настройка расхода теплоносителя в каждом контуре с помощью ротаметров в соответствии с расчетом. При этом двухходовой клапан на входе полностью перекрывается, а кран на байпасе (подача с обратки) открывается, – жидкость циркулирует только по контуру теплого пола через байпас.
После настройки контуров, двухходовой клапан полностью открывается, а вентиль на байпасе постепенно прикрывается. Как только тарелки на ротаметрах сдвинутся, — общий расход через контура начнет уменьшаться, – значит «Готово», система первично отбалансирована «по гидравлике» и работоспособна. Значит данная схема стала «чувствительной» к сопротивлению обратки.
Окончательная балансировка коллектора «По температуре» проводится после укладки стяжки и разогрева теплого пола в течении суток в номинальный режим. На вход коллектора от котла подается +50 градусов, а после байпаса на гребенке подачи должно быть +45 градусов. Если там температура больше, то клапан на байпас открывают (добавляется холод), если меньше, то закрывают. Но, чаще первоначальная настройка «по гидравлике» в особых корректировках не нуждается.
Где устанавливаются ротаметры — на подаче или на обратке?
Существуют два вида ротаметров, – или для подачи, или для обратки. Например, ротаметры для обратки отличают тем, что в нормальном положении тарелка утоплена вниз, а подходящая из контура (снизу) жидкость приподнимает тарелку.
У механизмов для подачи наоборот – без нагрузки тарелка находится вверху колбы, а жидкость идущая с коллектора будет ее опускать вниз.
Перепутать установку ротаметров, – значит запереть контуры, так как жидкость будет прижимать тарелки к седлу, система работать не будет.
Расходомер – это устройство, способствующее корректному функционированию оборудования для обогрева половых покрытий. Приспособление чаще всего используется для балансировки многоконтурных систем с жидким теплоносителем. Установку его производят непосредственно в коллекторе. Обеспечить качественный обогрев здания может только правильный монтаж и регулировка расходомеров теплого пола.
Функциональность и принцип работы расходомера
Основной функцией расходомеров или как их еще называют, поплавковых ротаметров в системе теплого пола является регулировка расхода теплоносителя в водяных контурах. Установка такого устройства позволяет:
- избежать перерасхода электрической энергии в процессе нагрева теплоносителя;
- обеспечить равномерный прогрев всех водяных контуров;
- исключить колебание температурного режима в разных комнатах.
Необходимость использования расходомеров возникает в зданиях, где производится обогрев половых покрытий с разной площадью. Объемные помещения требуют большей длины трубопровода, поэтому прогреваются они менее интенсивно, чем маленького размера комнаты. Поэтому достичь равномерного прогрева и обеспечить комфортную температуру во всем доме можно только с таким приспособлением.
Расходомер для системы обогрева пола представляет собой устройство механического типа с пластмассовым или латунным корпусом. Внутри его находится поплавок из полипропилена. На верхней части корпуса находится прозрачная колба с разметками. В процессе циркуляции теплоносителя поплавок приходит в действие, перемещаясь по направлению вверх-вниз. Согласно его расположению можно с помощью шкалы определить объем жидкости в трубопроводе.
Критерии выбора
От правильного подбора расходомера зависит качество функционирования системы обогрева теплого пола. Выпускают три вида ротаметров:
- Измерительный. Такой тип расходомера устанавливается с вентилем ручной регулировки. Управление производится с учетом измерительных показаний.
- Регулирующий. Выполняет одну только функцию – контроль количества жидко теплоносителя, поступающего в водяные контуры.
- Комбинированный. Такой прибор совмещает в себе два действия – регулировку и измерение. Стоимость изделия значительно выше от моделей выполняющих однотипные функции.
При покупке расходомера для теплого пола следует обращать внимание та такие параметры изделия:
- Материал корпуса. Высокой износостойкостью обладают устройства из латуни. Сверху такой корпус должен быть покрыт никелем. Пластмассовые изделия более дешевые, но они имеют пониженный показатель прочности.
- Целостность прибора. Перед приобретением ротаметра рекомендуется произвести внимательный осмотр корпуса и прозрачной колбы, чтобы исключить наличие трещин или других дефектов.
- Внутренняя часть. Пружина в середине корпуса расходомера должна быть изготовлена из нержавеющей стали.
- Колба. Прозрачный колпачок с измерительной шкалой в качественных моделях изготавливается из поликарбоната. Такой материал достаточно крепкий и имеет высокую термостойкость, что особенно важно при использовании в отопительных системах.
- Технические характеристики. В инструкции, прилагаемой к прибору указателя уровень температуры. Такой показатель должен быть не ниже 110 градусов. Также не менее важным является давление – не менее 10 бар.
- Максимальное значение пропускной способности. Ротаметр должен иметь возможность проводить через себя за час не менее 2-4 метров теплоносителя.
К производителю изделия также следует подходить внимание. Основным показателем надежности изделия является наличие сертификата качества и предоставление гарантии, которую ответственные фирмы надают до пяти лет.
Монтаж и регулировка
Согласно указаниям производителей подключение ротаметра осуществляется на обратный коллектор, но существует вариант установки прибора на подачу.
Основным требованием к монтажу устройства является вертикальное его расположение. Такая установка позволяет определять точное значение уровня жидкости в колбе. Поэтому гребенка должна размещаться строго горизонтально по уровню.
Ротаметр подсоединяется посредством вкручивания в соответствующее гнездо на коллекторе. В комплектацию к прибору входит уплотнительное кольцо и накидная гайка. Дополнительно уплотнять устройство герметиком или другими материалами не нужно.
Рабочий процесс коллектора соединенной цепи – коллектор и расходомер должен быть полностью автоматизированный. Поэтому к системе дополнительно подключается термодатчик. При такой схеме система при достижении заданного температурного режима теплоносителя перекрывает его полный или частичный доступ к контурам.
Весь монтажный процесс и регулировка ротаметра для теплого пола выполняется в такой последовательности:
- Расходомер нужно вкрутить в специально предназначенное на коллекторе технологическое отверстие. Прибор устанавливается с помощью ключ строго в вертикальном положении.
- Провернуть против часовой стрелки и снять прозрачную колбу, расположенную в верхней части корпуса расходомера. После этого необходимо снять кольцо, которое установлено для защиты производителем. Затем одеть колпачок с разметками обратно.
- За часовой стрелкой выполнить повороты корпуса до необходимого показателя уровня напора. Такое действие представляет собой балансировку скорости потока теплоносителя. При этом заданная величина должна отобразиться на шкале.
После таких действий требуется проверка рабочего процесса всей системы обогрева половых покрытий. Во время эксплуатации теплого пола не следует закрывать колбу на расходомере. Шкала должна быть постоянно на виду, так как иногда возникает необходимость балансировки в ходе работы отопительного оборудования.
Для защиты от внешнего воздействия коллекторную группу вместе с расходомером рекомендуется поместить в специальный шкафчик или сделать нишу в стене с закрывающейся дверкой.
Согласно техническим правилам следует проводить идентичную укладку нескольких контуров, включая их протяжность. Иначе даже использование коллектора с ротаметром не даст положительного результата, и система будет функционировать некорректно.
Особенности корректировки
Для каждой отдельной комнаты поводится отдельная регулировка ротаметров. Управление выполняется согласно схеме установленных контуров. При этом берется во внимание уровня нагрева жидкости и давления.
Рекомендуется выполнять балансировку согласно такой инструкции:
- Определяется полное количество проходящего за одну минуту через коллектор теплоносителя. Показатели берутся в литрах. Полученное значение принимается за 100 процентов.
- Вычисляется процентный расход каждого отдельного водяного контура. Результат переводится в литры за минуту.
- На расходомере выполняется регулировка количества подаваемой жидкости в трубопровод.
С помощью таких действий можно выполнить продолжительную корректировку водяного контура. Чтобы обозначить фактические параметры необходимо наблюдать за показателями расходомера. Согласно наблюдениям можно точно определить расход контуров, подключенных к коллектору.
Регулировка расходомера выполняется в зависимости от установленной модели. После подсоединения прибора к коллектору следует выполнить предварительную настройку, установив начальную позицию, которая открывает доступ жидкости.
В ротаметрах без встроенного вентиля, используется дополнительное запорное устройство для установки положения «открыто». При этом балансировка выполняется в процессе функционирования системы.
Комбинированные приборы для учета расхода теплоносителя могут предварительно настраиваться с помощью полных оборотов встроенного вентиля. Каждый виток позволяет уменьшить просвет на установленное значение.
Корректировка расходомера системы обогрева пола выполняется с учетом контроля скорости жидкости за одну минуту – от 0,5 до 5 литров.
Перед началом настройки ротаметра следует проверить состояние установленного контура. Пробное тестирование необходимо чтобы исключить наличие протечек в контуре, которые могут стать причиной искажения показателей в приборе.
Расходомер является важным элементом в многоконтурной системе обогрева половых покрытий. Устройство позволяет обеспечить равномерный поток жидкости во все отдельные трубопроводы. Чтобы отопительное оборудование функционировало максимально эффективно, следует правильно подобрать ротаметр, а также провести его монтаж и настройку согласно техническим требованиям.
Содержание
Типовые схемы подключения
Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия. Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.
Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола
Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:
- Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
- Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
- Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
- Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.

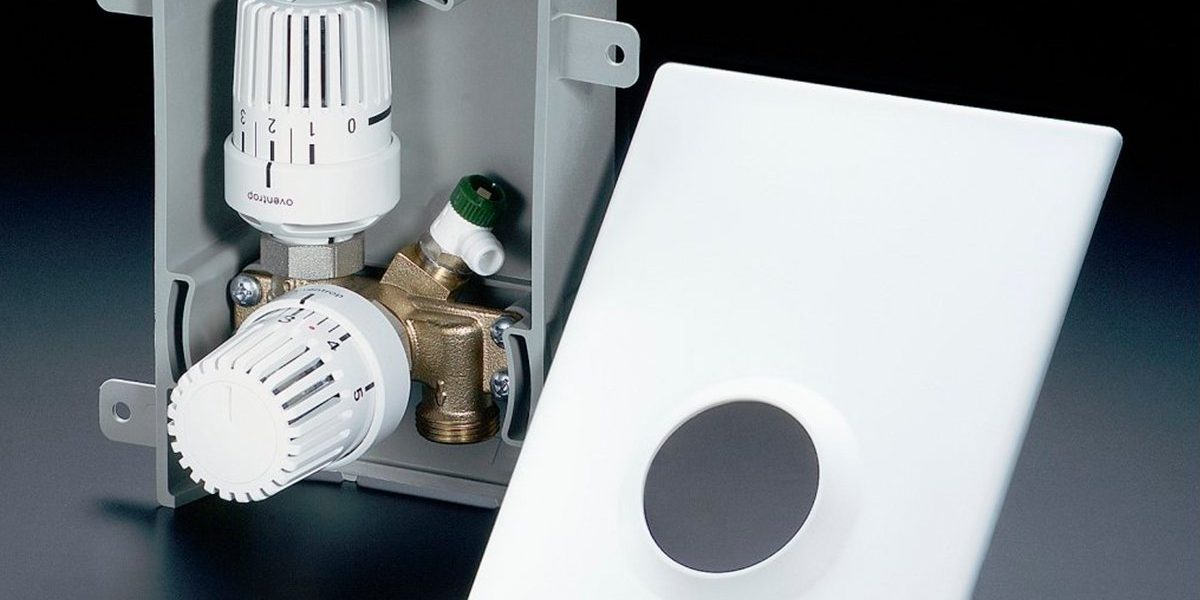

- Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.
Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.
Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.
Настройка теплого пола
И вот, система отопления заполнена и испытана, котел запущен. Все готово к настройке системы отопления.
Перед началом настройки отопления, необходимо определиться с ее целями и задачами. Основная задача балансировки заключается не в том, чтобы установить требуемый расход в каждой петле, а установить соотношение расходов по петлям или баланс расходов. Стоит помнить, что окончательный расход устанавливается во время настройки насосно-смесительного узла. Изменяя общий расход теплоносителя через коллектор, соотношение расходов через петли сохранится.
Настройка теплого пола с помощью расходомеров
Существенно влияет на балансировку наличие на коллекторном блоке расходомеров. Расходомеры, значительно ускоряют балансировку и позволяют ее сделать без включения котла. Это возможно потому, что расходомер показывает расход теплоносителя по каждому контуру в реальном времени.
Распределение потоков теплоносителя необходимо осуществлять таким образом, чтобы соотношение расходов по петлям и соотношение требуемых тепловых мощностей совпадали. Чтобы это получилось, желательно знать требуемые тепловые нагрузки на петли. Но даже, если этих данных нет, можно выставить расходы пропорционально длинам петель. В большинстве случаев, такой подход не дает большой погрешности из-за того, что петли с большими длинами имеют так же и большие мощности.
Балансировка начинается с самой длинной петли или петли с самой большой мощностью, если это известно. Далее регулирующий клапан на этой петле открывается в максимальное положение. В дальнейшем относительно него будут выставляться расходы всех остальных петель.
Для примера рассмотрим коллектор с четырьмя петлями. Допустим, что длины петель следующие: 100, 75, 75 и 50 м.
Как мы уже говорили, настройка начинается с большей петли, имеющей длину 100 м. Она открывается на максимум. Допустим, что при полностью открытом клапане расход на этой петле установился на уровне 4 л/мин.
Расход теплоносителя на второй и третей петле должен быть: (75/100) · 4 = 3 л/мин.
Расход теплоносителя на четвертой петле должен быть: (50/100) · 4 = 2 л/мин.
Проблемы при настройке теплого пола
На практике, может получиться так, что на третьей петле расход при полностью открытом клапане установится на уровне 2,5 л/мин, хотя нам нужен расход 3 л/мин. Это говорит о том, что данная петля имеет большее гидравлическое сопротивление, чем вторая петля той же длины. Как правило это бывает из-за наличия большего количества отводов, калачей или подводящих участков. Если такое случится, то вам придет, все же включить котел и дальнейшую балансировку проводить с включенным котлом и хотя бы с минимальным теплосъемом в помещении.
При этом первая петля настроится на (100/75) · 2,5 = 3,3 л/мин, вторая петля – на 2,5 л/мин., и четвертая петля на – (50/75) · 2,5 = 1,6 л/мин.
После того, как все расходы в петлях выставлены, балансировка петель теплого пола может считаться законченной. Следующим этапом идет настройка насосно-смесительного узла.
Настройка теплого пола без расходомеров
Если на коллекторе не установлены расходомеры, то о расходах в петлях придется судить только по косвенным признакам.
Балансировка без расходомеров производится только с включенным котлом и хотя бы с минимальным теплосъемом в помещении. Лучше, если на улице будет температура не ниже +5 ºС, при этом в помещениях не должно быть открытых окон и каких-либо значительных тепловых выделений, например, работающего камина. После этого систему необходимо оставить прогреваться на несколько часов, до тех пор, пока температура в петлях не стабилизируется, после чего необходимо выполнить оценку правильности выполненной настройки.
Правильность настройки системы определяется одним из следующих способов:
- по температуре теплоносителя в обратном трубопроводе;
- по средней температуре пола.
Функциональность и принцип работы расходомера
Основной функцией расходомеров или как их еще называют, поплавковых ротаметров в системе теплого пола является регулировка расхода теплоносителя в водяных контурах. Установка такого устройства позволяет:
- избежать перерасхода электрической энергии в процессе нагрева теплоносителя;
- обеспечить равномерный прогрев всех водяных контуров;
- исключить колебание температурного режима в разных комнатах.
Необходимость использования расходомеров возникает в зданиях, где производится обогрев половых покрытий с разной площадью. Объемные помещения требуют большей длины трубопровода, поэтому прогреваются они менее интенсивно, чем маленького размера комнаты. Поэтому достичь равномерного прогрева и обеспечить комфортную температуру во всем доме можно только с таким приспособлением.
Расходомер для системы обогрева пола представляет собой устройство механического типа с пластмассовым или латунным корпусом. Внутри его находится поплавок из полипропилена. На верхней части корпуса находится прозрачная колба с разметками. В процессе циркуляции теплоносителя поплавок приходит в действие, перемещаясь по направлению вверх-вниз. Согласно его расположению можно с помощью шкалы определить объем жидкости в трубопроводе.
Как отрегулировать теплый водяной пол вручную подготовка и ввод
Ручная настройка проводится с помощью обычного крана, который называется термоголовкой. Ее монтируют на обратку и подачу. Использование крана позволяет не нагружать систему автоматикой и дополнительным оборудованием. Это существенно сокращает расходы, но создает ряд неудобств. Качественная и быстрая регулировка теплого водяного пола с термоголовкой — миф. Кран придется крутить часто, а при определении температуры полагаться исключительно на личные ощущения.
Важно! Более удобной считается регулировка водяных теплых полов ротаметрами (расходомеры), которые устанавливают на входе в каждый контур (место монтажа коллектор). Все, что нужно, — контролировать допустимую разницу в показаниях приборов
Она составляет 0.3-0.5 л.
Корректная регулировка теплого пола с термоголовкой предполагает соблюдение норм ввода в эксплуатацию всей системы. Иначе система основного или вспомогательного нагрева воздушных масс снизу помещения будет работать со сбоями.
Температурный режим
Прежде чем приступить к регулировке тёплого пола, крайне важно установить чёткое представление о том, с какой целью она выполняется. По принципу действия водяной тёплый пол кардинально отличается от прочих нагревательных приборов
Основным отличием служит рабочая температура теплоносителя. Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения.
Существует два способа регулирования температуры нагрева жидкостного тёплого пола. Первый из них подразумевает контроль температуры на подающей ветке коллектора за счёт подмешивания порции остывшего теплоносителя из обратки. Технически это решение реализуется установкой трехходового клапана с термостатирующей головкой RTL нажимного действия. Отличие такой головки от радиаторной заключается в том, что она опирается в работе на температуру теплоносителя, а не воздуха. При таком способе регулирования расход в петлях сохраняется постоянным, с небольшой амплитудой меняется лишь температура теплоносителя.
Второй способ регулировки подразумевает ограничение расхода горячего теплоносителя в контуре. В этом случае также устанавливается термостатирующая головка, однако она расположена на двухходовом клапане, который прерывает цепь возвратного потока. При таком способе регулирования подача и обратка связываются байпасной цепью, проток через которую регулируется ограничительным клапаном с заранее откалиброванной пропускной способностью. Принцип такого регулирования основывается на высокой инерционности системы тёплого пола. В процессе работы теплоноситель подается в петли при номинальной температуре теплового узла, периодически изменяется только суммарный расход. Таким образом, нагрев стяжки происходит циклически, то есть требуется существенная теплоёмкость аккумулирующего слоя для сглаживания перепадов температуры.
В обоих случаях действует одно важное правило: термостатирующая арматура в обязательном порядке опирается на температуру обратного потока петли или коллектора. Устройство может иметь механический или электронный принцип действия, это может быть даже обычный термометр
Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться.
Балансировка петель теплого пола
Готовя эту статью я прочитал множество различных мнений специалистов по настройке теплого пола. И вот с чем я не согласен:
Зачастую можно услышать, что правильно сбалансировать систему теплого пола можно только с помощью расчетов, посчитав сопротивление всех петель и вычислив настроечное положение регулирующих клапанов. Не спорю, что грамотный гидравлический расчет ускорит процесс наладки и защитит от ошибок в монтаже. Но на практике, настройка теплого пола может происходить без теоретических расчетов, хотя это и займет больше времени. Самое главное, что проект с гидравлическим расчетом стоит денег, а мы с вами нацелены на грамотную экономию.
Многие специалисты считают, что расход теплоносителя во всех петлях должен быть одинаковым. На практике, расход жидкости в петлях в основном зависит от тепловой мощности, которую передает в помещение каждая конкретная петля.
Бытует мнение, что систему теплого пола вообще не надо балансировать, а расход теплоносителя в петлях выровняется сам за счет работы термостатов, контроллеров и других приборов автоматики. Не соглашусь с этим утверждением, так как рано или поздно наступят условия, когда все петли теплого пола будут вынуждены открыться на максимум. В этом случае распределение теплоносителя в системе должно быть таким, чтобы вся жидкость не уходила в одну петлю, а равномерно распределялась по всем контурам.
Особенности корректировки
Для каждой отдельной комнаты поводится отдельная регулировка ротаметров. Управление выполняется согласно схеме установленных контуров
При этом берется во внимание уровня нагрева жидкости и давления
Рекомендуется выполнять балансировку согласно такой инструкции:
- Определяется полное количество проходящего за одну минуту через коллектор теплоносителя. Показатели берутся в литрах. Полученное значение принимается за 100 процентов.
- Вычисляется процентный расход каждого отдельного водяного контура. Результат переводится в литры за минуту.
- На расходомере выполняется регулировка количества подаваемой жидкости в трубопровод.
С помощью таких действий можно выполнить продолжительную корректировку водяного контура. Чтобы обозначить фактические параметры необходимо наблюдать за показателями расходомера. Согласно наблюдениям можно точно определить расход контуров, подключенных к коллектору.
Коллектор с расходомерами для теплого пола
Регулировка расходомера выполняется в зависимости от установленной модели. После подсоединения прибора к коллектору следует выполнить предварительную настройку, установив начальную позицию, которая открывает доступ жидкости.
В ротаметрах без встроенного вентиля, используется дополнительное запорное устройство для установки положения «открыто». При этом балансировка выполняется в процессе функционирования системы.
Комбинированные приборы для учета расхода теплоносителя могут предварительно настраиваться с помощью полных оборотов встроенного вентиля. Каждый виток позволяет уменьшить просвет на установленное значение.
Корректировка расходомера системы обогрева пола выполняется с учетом контроля скорости жидкости за одну минуту – от 0,5 до 5 литров.
Перед началом настройки ротаметра следует проверить состояние установленного контура. Пробное тестирование необходимо чтобы исключить наличие протечек в контуре, которые могут стать причиной искажения показателей в приборе.
Расходомер является важным элементом в многоконтурной системе обогрева половых покрытий. Устройство позволяет обеспечить равномерный поток жидкости во все отдельные трубопроводы. Чтобы отопительное оборудование функционировало максимально эффективно, следует правильно подобрать ротаметр, а также провести его монтаж и настройку согласно техническим требованиям.
Н аконец-то система отопления моего дома собрана. Запущен котел. Напомню, что я решил отапливать свой дом только теплыми полами. Хотя комнат в доме не много, для того, чтобы комфорт во всех помещениях был одинаковым, необходима настройка теплого пола. Вот о том, как происходит настройка теплого пола, мы и поговорим в этой статье.
Настройка теплого пола не так сложна, как может показаться на первый взгляд. Если говорить в общем, то настройка теплого пола состоит из трех этапов. Сначала балансировка петель напольного отопления, потом настройка насосно-смесительного узла и наконец настройка контроллера если вы решили автоматизировать систему отопления. Я решил полностью автоматизировать систему отопления в своем доме. Поэтому приобрел контроллер, сервоприводы и термодатчики. Давайте подробно разберем первый этап настройки, так как от того, на сколько он будет сделан качественно, зависит успех всей настройки.
Работа с расходомерами коллекторов
Гидравлическая балансировка петель тёплого пола заключается в нормировании протока в каждом змеевике. В зависимости от длины, может требоваться разное количество поступающего теплоносителя для того, чтобы при прохождении через петлю он остывал ровно на расчётное значение. Количественно необходимый проток определяется как отношение тепловой нагрузки на петлю к произведению теплоёмкости воды или иного теплоносителя на разницу температур в подаче и обратке: G = Q / с * (t1 — t2).
Часто можно встретить рекомендации определять расход теплоносителя согласно производительности циркуляционного насоса, то есть делить его подачу пропорционально соотношению длин петель. Таких советов следует избегать: кроме того, что длину каждого змеевика вычислить достаточно сложно, нарушается одно из важнейших правил — выбирать параметры оборудования исходя из потребностей системы, а не наоборот. Попытки распределить расход описанным образом практически всегда приводят к тому, что проток в петлях существенно отличается от расчётных значений, что делает дальнейшую настройку системы невозможной.
Сама же регулировка протока расходомерами выполняется достаточно просто. В одних моделях изменение пропускной способности осуществляется поворотом корпуса, в других — вращением штока специальным ключом. Шкала на корпусе расходомера указывает расход в литрах в минуту, нужно лишь установить соответствующее положение поплавка. Практически всегда при изменении пропускной способности одного расходомера меняется расход в остальных петлях, поэтому регулировку проводят несколько раз, последовательно калибруя каждый отвод. Если такие изменения выражены особенно сильно, это свидетельствует о недостатке пропускной способности регулирующей арматуры, через которую подключён коллектор, либо о слишком низкой производительности циркуляционного насоса.
Используемые источники:
- http://pol-v-dome.ru/regulirovka-kollektora-teplogo-pola.html
- https://pol-hot.ru/osnovnye-principy-raboty-i-nastrojki-kollektora-teplogo-pola/
- http://teplodom1.ru/teplypol/1863-balansirovka-teplyh-polov-kak-nastroit-kollektor.html
- https://pechiexpert.ru/regulirovka-rashodomerov-teplogo-pola-01/
- https://mr-build.ru/newteplo/regulirovka-teplogo-pola.html
