Для устройства системы водяного напольного обогрева в доме, квартире или офисе необходимо подобрать соответствующее оборудование. При подборе труб обязательно учитывается давление в теплом полу.
Этот показатель может различным в зависимости от площади отапливаемых помещений, источника тепла, общей длины трубы, ее диаметра и других факторов. Например, для небольшого частного дома рабочее давление в системе напольного обогрева обычно составляет порядка 2-2,5 атм.
Трубы, используемые в системе водяного теплого пола, рассчитаны на определенный уровень давления в системе. Если давление будет выше, существует риск разрыва трубы, и чтобы этого не произошло, подбирают материал с двойным запасом «прочности».
Если давление в системе значительно ниже номинального, то теплоноситель просто не будет циркулировать по системе.
Расчеты параметров работы системы должны выполнять только квалифицированные инженеры.
Уровень давления в теплых полах регулируется при помощи котлового и циркуляционного насосов.
Каждый из нас волен самостоятельно выбирать, какая система отопления будет оптимальной для обогрева жилых помещений. Выбор отопительного оборудования зависит от того, где вы проживаете, в городской квартире или в частном доме. Для квартиры в многоквартирном доме идеальным вариантом будет установка радиаторов отопления. Напольный обогрев можно организовать в ванной комнате или на кухне, в помещениях небольшой площади. Для частного дома система отопления «теплый пол» выглядит предпочтительнее. В данном случае удобно оборудовать подобную систему обогрева с инженерной точки зрения.
Информация о том, как осуществляется монтаж теплого пола в интернете предостаточно. Разберемся в вопросами другого плана. Каким образом осуществляется запуск у себя в доме водяного теплого пола? Что зачем следует и какой алгоритм действий?
Заливаем в систему теплоноситель. Каким образом это делается?
Начнем с того, что теплый пол представляет собой специфическую систему отопления. При первом контакте с подобным оборудованием у непосвященного человека по этому поводу возникает масса вопросов. В основном потребителей беспокоят вопросы, связанные не только с монтажом оборудования, но и с первым запуском и последующей эксплуатацией теплого пола. Как и в случае с традиционным обогревательным оборудованием, теплый пол нуждается в опрессовке. Система нуждается в периодической чистке и сливе теплоносителя. Первый запуск отопления является уже последним шагом, после которого вам придется заниматься непосредственно обслуживанием всего отопительного оборудования с учетом всех технологических особенностей, тонкостей и нюансов.
В каждой системе отопления имеется свои технологические способы и варианты подачи теплоносителя в отопительный контур. В том случае, если вы используете в качестве теплоносителя обычную водопроводную воду, необходимо иметь специальный кран, обеспечивающий подачу водопроводной воды в водяной контур.
Использования для отопления других жидкостей требует установки в подающую часть коллектора специального наконечника, оснащенного запорным краном. Именно через этот вентиль и происходит подключение устройство для опрессовки будущей системы отопления. С помощью этого устройства обычно в отопительный контур заливается антифриз или специальный раствор.
Для справки: аппараты, используемые для опрессовки, подходят для заливки теплоносителей на основе гликоля и его производных. Как правило, используются автоматические и ручные агрегаты. Покупать его не обязательно. Сегодня многие хозяйственные и специализированные магазины предлагают подобную технику на прокат.
Если в качестве теплоносителя используется вода, то такой аппарат вам пригодится в хозяйстве. Замену воды в системе отопления нужно проводить не реже одного раза в год. Спуск воды из теплого пола осуществляется в данном случае по определенной технологии. Главное условие ― наличие сливного клапана на обратном коллекторе для каждого водяного контура.

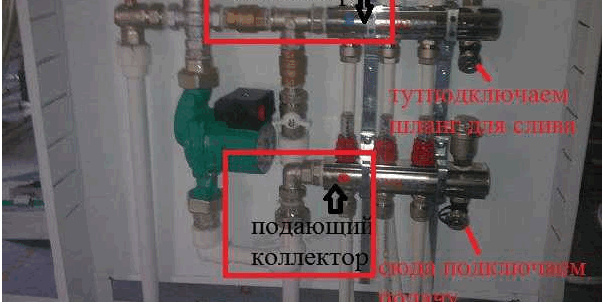

В зависимости от расположения коллектора, как расположен обратная и входная часть коллектора, новый теплоноситель подается в трубу подачи (красного цвета) через запорный вентиль.
Рассмотрим алгоритм действий при заливке теплоносителя:
- водяной контур перед заливкой теплоносителя промывается проточной водой. Подобная процедура позволит устранить из канала остатки монтажного мусора, элементы смазки. Система в данном случае несколько раз промывается водой, до тех пор, пока через обратку не потечет чистая вода;
- промывка отопительного контура для водного теплого пола необходима каждый раз, когда осуществляется смена теплоносителя;
- перед заливкой теплоносителя в систему, обычная вода нуждается в подготовке. Если в регионе жесткая вода, богатая на примеси соли кальция, в раствор добавляется кальцинированная сода, смягчающая воду;
- при работе с антифризом, особенно марок, содержащих этиленгликоль, необходимо соблюдать особые меры предосторожности.
Важно! Следует помнить, что антифризы, изготовленные на основе этиленгликоля ядовитые вещества, контакт с которыми способен обернуться серьезным отравлением. Ни в коем случае не продувать ртом шланги и трубы отопительного контура, если там до этого находились химические реагенты и жидкости.
Первый пуск и опрессовка системы отопления водяной теплый пол
По окончанию монтажа, перед укладкой стяжки или формированием напольного покрытия, проверяется функциональность теплого пола в рабочем режиме. Для этого необходимо запустить всю систему в тестовом режиме. Задача такого пуска заключается в проверке работоспособности всех элементов отопительной системы. В результате пуска определяется интенсивность циркуляции теплоносителя по водяному контуру, как осуществляется нагрев поверхности пола, существуют или изъяны и сбои в работе отопительного оборудования.
На заметку: заполнив систему теплоносителем, сливать его перед укладкой стяжки не нужно. Раствор ложится на заполненные трубы для того, что бы водяной контур принял свои оптимальные рабочие размеры.
На практике используются три способам проверки работоспособности водяного пола. Какие они, рассмотрим более детально.
Читайте так же: Базалит венти в технические характеристики
1. Собранная система выводится на оптимальный температурный режим и выдерживается в таком виде несколько дней.
2. Можно систему, наполненную холодным теплоносителем, проверить на целостность путем увеличения давления в трубопроводе.
Важно! Для проверки (опрессовки) водяного контура воздухом используется компрессор, нагнетающий в трубопровод воздух под давлением до 5 бар, не более. В противном случае может быть нарушена целостность системы в местах соединения.
Способ тестирования вы выбираете сами. Следует помнить, что при проверке водяного контура с помощью воздуха высокого давления, отсутствие стяжки может негативно сказаться на целостности трубопровода. Обычно в таких случаях трубы вырывает из монтажных мест, где водяной контур крепится обычными монтажными лентами и одиночными крепежами.
Что бы избежать подобной ситуации, установите маяки для будущей стяжки, на определенном расстоянии (шаг) и закрепите их раствором. С таким каркасом можно спокойно приступать к продувке отопительного контура.
В случае если укладка труб осуществлялась без петель и изгибов, такие проблемы вам не грозят. Утечки в данном случае обычно возникают в местах подключения контура к коллектору.
Тестирование системы в различных режимах
Система, подключенная к нагревательному прибору или к источнику ГВС, выводится на нормальную, рабочую температуру. В этот момент осуществляется регулировка водяного теплого пола в разных температурных режимах. Начинаем с минимума, с 20 0 С. Последовательно, в течение 2-4 часа поднимаем температуру нагрева на 5 0 , и так делается в течение всего времени, выходя на оптимальную рабочую температуру в 35-45 0 С. Все это время ведется наблюдение за состоянием трубопровода. Исследуются стыки и места подключения на предмет протечки. После выхода на проектную мощность, систему оставляют в рабочем режиме на пару дней, для окончательной усадки. Только после того, как серьезных недостатков не выявлено, можно приступать к заливу стяжки или монтажу напольной конструкции.
При проверке отопительного водяного контура избыточным давлением, алгоритм действий несколько иной. В системе, наполненной холодным теплоносителем, создается давление в 1,5 в 2 раза превышающее рабочее. Оставив систему на сутки под давлением, выявляем наличие недочетов и сбоев в работе. При отсутствии протечек можно приступать к оборудованию стяжки.
Третий вариант, который предполагает опрессовку сухим способом, используется крайне редко. Компрессор подключают к коллектору на вход и закачивают в систему воздух. С параметрами давления надо быть аккуратными. Не допускается превышение давления воздуха в 2-3 раз больше, чем рабочее, расчетное давление. Такой способ не всегда дает нужный эффект, особенно если предполагается использование антифриза.
На заметку: антифриз обладает повышенной текучестью, поэтому лучше всего проверить систему на целостность, предварительно заправив ее теплоносителем.
Используя во время пробного пуска давления более 4 бар, необходимо держать спускные краны – воздухоотводчики закрытыми.
Читайте так же: Как заменить анод в водонагревателе аристон
Для металлопластиковых трубопроводом при первом пуске обычно используется холодный теплоноситель. Давление в этом случае можно поднять до 6 бар.
Если речь идет о полипропиленовых трубах, систему необходимо проверить сначала обычной водой, подаваемой под высоким давлением. Тестовое давление должно быть в 2-3 раза выше обычного рабочего давления. Если спустя какое-то время система не дает протечек, можно возвращаться в обычный режим, спустив давление до 1,5 бара.
На видео можно подробно увидеть, какими приборами, и в каком порядке осуществляется опрессовка систем отопления.
Заключение
В процессе эксплуатации водяного теплого пола, наблюдать за его работой, задача не сложная. От того, насколько грамотно осуществлен монтаж и опрессовка оборудования, зависит последующая работа водяного контура.
Немаловажно, каким теплоносителем заполнен ваш отопительный контур. Соблюдение всех необходимы правил и технических нюансов позволит вам сделать все в соответствии со стандартами и технологическими параметрами. Периодически меняя теплоноситель в контуре, вы сумеете продлить работоспособность вашей системы отопления на более длительные сроки. Если соблюдать все указания в процессе монтажа и пуска, вам не придется нарушать целостность бетонной стяжки, разбирать наборной пол, искать и исправлять протекания, ликвидировать место разрыва отопительного контура.
Запуск водяного теплого пола
Ввод водяного теплого пола в эксплуатацию состоит из нескольких этапов. Первым делом следует запустить циркуляцию воды по контурам и выгнать воздух. Для этого нужно:
- Если система и заполнена водой, то проверить, чтобы все краны были открыты, чтобы циркуляция была возможна не только внутри контура теплого пола, но и снаружи в системе, потому что смесительный клапан будет пытаться взять горячую воду из системы.
- Установить ручку или термоголовку смесительного клапана в положение минимальной температуры.
- Запустить циркуляционный насос контура теплого пола. При этом лучше, чтоб котел был отключен, т.к. котловой насос будет мешать работать.
- Если на торцевых элементах коллектора установлены ручные воздухоотводчики, то время от времени стравливать скопившийся воздух.
- Проверить по расходомерам, что циркуляция идет через все контуры. Часто от коллектора теплого пола на первом этаже ветка идет на второй этаж на санузел. Если нет врезки автоматического воздухоотводчика наверху, то воздух с нее выгнать будет сложно. Для этого нужно перекрыть остальные контура и установить насос на максимальную скорость, чтоб весь напор пустить наверх. Если это не сработает, нужно остановить насос и прогнать контур водопроводным давлением. Для этого закрыть кран подачи на коллектор, все контуры коллектора перекрыты, кроме верхнего, и резко открыть дренажный кран на обратном коллекторе. Выходящая под давлением вода вытеснит воздух, может понадобиться открыть подпитку системы от водопровода.
- Выпустить воздух из всей системы отопления. В нее попадет часть воздуха из контуров теплого пола.
На рисунках 1 и 2 соответственно показаны коллекторы без расходомеров и с расходомерами. На них цифрами обозначены соответствующие элементы:
Гидравлическое выравнивание водяного теплого пола
У нас есть система водяного отопления, в которую входят водяные теплые полы, устроенные на основе насосно-смесительного узла и обычного коллектора с расходомерами или без. Это надежная, безопасная, комфортная и хорошо управляемая система теплых полов. Для того, чтобы она стала таковой на деле, а не только на рекламных проспектах, ее нужно настроить.
Для водяного пола в частном доме лучше использовать коллекторы с расходомерами, в этом случае управлять системой будет гораздо проще. Если вы читаете эту статью, но у вас подобный теплый пол в квартире или доме с центральным отоплением, то обратите внимание на максимальное рабочее давление коллектора, который вы выбрали, обычно у коллекторов с расходомерами оно 6 бар. Для центральной системы этого может оказаться недостаточно.
Читайте так же: При сильном ветре обратная тяга
Если у вас на коллекторе стоят сервоприводы, которые управляются автоматикой, то они и будут по необходимости регулировать расход теплоносителя. Тем не менее потребуется сделать предварительную настройку расхода в контурах. Если же у вас коллектор без приводов (в подавляющем большинстве случаев), то такая настройка является просто необходимой.
Расход теплоносителя через контур можно рассчитать по формуле:
Далее, для того, чтобы получить необходимый расчетный расход теплоносителя через контур, необходимо удельный расход Gуд ((л/ч)/м 2 ) умножить на площадь пола S (м 2 ), которую обслуживает данный контур.
Итак, максимально простой способ произвести гидравлическое выравнивание теплого пола — это:
- рассчитать расход воды через каждый контур, умножив площадь пола, по которой этот контур проходит, на 8,6; таким образом, получим расход в л/ч;
- включить насос теплого пола, выставить на нем первую скорость (для среднего частного дома);
- выставить термоголовку или ручку смесительного клапана в положение примерно 30 o C;
- убедиться, что вода свободно циркулирует по веткам и воздух выгнан;
- отрегулировать конура таким образом, чтобы на каждом расходомере добиться значений расхода, полученных в п.1;
Указанные действия обеспечат так называемую «преднастройку». Если все правильно рассчитано, то ее будет вполне достаточно. Но фактически в процессе эксплуатации внутрипольного отопления может понадобиться подрегулировать, основываясь на ощущениях комфорта. При настройке необходимо понимать, что контуры гидравлически взаимозависимы, «прикручивание» одного может повысить расход через другой. Также нужно быть готовым к тому, насос котла и насос теплого пола будут влиять друг на друга. Это не страшно, но, когда включается насос котла, производить настройку теплого пола невозможно, нужно подождать, пока он остановится.
Температурное выравнивание водяного теплого пола
С помощью водяного теплого пола можно регулировать температуру поверхности пола и температуру воздуха в помещении. В тех комнатах, в которых помимо теплого пола есть еще и радиаторы, лучше предоставить радиаторам возможность поддерживать температуру воздуха, а теплый пол будет обеспечивать комфортную температуру поверхности.
Необходимо помнить, что нормами ограничена температура поверхности греющих конструкций, в т.ч. для теплого пола в помещениях с постоянным пребыванием людей (спальня, гостинная и т.п.) температура поверхности не должна превышать 26-29 o C. В помещениях с временным пребыванием людей (ванная, коридор) — не более 35 o C. Фактически часто жители домов нарушают эти нормы по причине их не знания или неумения пользоваться системой. Кроме того, ограничение по температуре есть и у производителей напольный покрытий. Итак, если у вас не плитка, то стоит поднять этот вопрос и посмотреть в техническую документацию по напольному покрытию.
Температура поверхности теплого пола находится в сложной зависимости от температуры теплоносителя в подающем и обратном коллекторах, а также от расхода и удельной тепловой мощности, и, в особенности от конструкции пола и напольного покрытия. Выделим главное: при следующих расчетных или фактических показателях нужно опасаться повышения температуры поверхности пола выше нормы:
- температура воды в подающем коллекторе выше 45 o C;
- расчетная удельная тепловая мощность теплого пола больше 120 Вт/м 2
Свои индивидуальные параметры внутрипольного отопления вы сможете подобрать в онлайн-программе расчета теплого пола. Занесите свои исходные данные и попробуйте поэкспериментировать с показателями.
Итак, температурное регулирование водяного теплого пола возможно выполнять в ручном режиме с помощью термоголовки или поворотной ручки на смесительном клапане. При этом помним об ограничении температуры поверхности. Необходимо обратить внимание на то, что регулирование температуры теплоносителя в системе отопления в целом с помощью котла практически не влияет на контур теплого пола. Также возможно автоматическое регулирование как поверхности пола, так и температуры воздуха в помещении. Для этого применяется автоматика, основанная на сервоприводах, датчиках температуры воздуха, датчиках температуры пола и управляющих контроллерах.
Обсудить эту статью, оставить отзыв в Google+ | Вконтакте | Facebook
Теплый пол — это универсальный инструмент, использование которого повышает комфорт жилых помещений. Особенно это актуально в условиях климата нашей страны. Но помимо установки пола, предварительных работ следует провести проверку, убедиться в надежности установленной системы, чтобы не допустить неприятных моментов, ее быстрого выхода из строя. Также многих интересует вопрос, какое давление на пол допустимо в подобных системах, и тонкости, связанные с этим.
Важно знать, какое давление на пол допустимо при использовании системы теплых полов
Опрессовка – проверка надежности теплого пола
После того как в вашем доме был установлен теплый пол, следует провести опрессовку. Но производиться она должна до заливки финальной поверхности. Делается опрессовка по причине того, что хоть и на трубы, используемые в теплом полу, и дается гарантия, но это не говорит о том, что эти трубы не обладают какими-нибудь дефектами. Их можно не увидеть невооруженным глазом, и хоть они и проработают некоторое время, но при использовании под серьезным давлением может образоваться течь. С помощью опрессовки проверяется надежность труб, качество материала, из которого они сделаны, а также их герметичность.
После того как в вашем доме был установлен теплый пол, следует провести опрессовку
Целостность системы можно проверить и до окончания работ по установке теплого пола. Когда сделана только часть работ или еще не подключен котел.
Есть 2 варианта, каким способом можно делать опрессовку пола. Первый с помощью воды, во втором способе используется воздух.
При первом способе труба должна быть соединена с коллектором, а на нем в обязательном порядке — запорные вентили. Всю систему следует наполнить из любого поставленного крана через шланг, проведенный от системы водоснабжения. Давление, создаваемое водой, должно быть примерно около 2,5 атмосфер или чуть больше. Если такое давление невозможно, то нужно сделать как минимум давление в 2 атмосферы. Вода должна заполнить все по ходу движения теплоносителя. Вес колпачки закрыты. По ходу заполнения водой воздух будет уходить через автоматический воздухоотводчик. Дальше следует по очереди открывать контуры и спускать воздух через кран для слива системы. И так поступаем со всеми контурами.
По ходу заполнения водой воздух будет уходить через автоматический воздухоотводчик
Необходимо убрать весь воздух, и когда система будет полностью заполнена, оставляем ее под давлением и смотрим, будет ли она где-то протекать. Если дефект обнаружен, устраняем его.
Второй способ – с помощью воздуха. Закрываются все краны, также сливные. Автоматический воздухоотводчик снимается, на его место ставится заглушка.
Для того чтобы создать давление, понадобится компрессор, насос с манометром. Давление, которое нужно создать при такой опрессовке, выше почти в 2-3 раза рабочего. Какое давление на пол в водяном теплом поле? Это давление обычно примерно 1,5 или 2 атмосферы, и тогда при использовании воздуха оно должно быть от 4 до 5 атмосфер. Давление должно создаваться именно в теплом полу, но никак не на участке от коллектора до котла, так как многие котлы рассчитаны максимум до 3-х атмосфер, большее количество атмосфер может создать опасность повреждения. Этот участок проверяется отдельно при допустимом давлении.
Давление должно создаваться именно в теплом полу, но никак не на участке от коллектора до котла
Какое давление создать перед заливкой теплого пола? Создается давление около 4 атмосфер. После того как давление достигнет этой отметки, кран закрывается и система оставляется в покое на 24 часа. В это время можно периодически следить за уровнем давления, за его падением. Даже при идеальных комплектующих давление при такой опрессовке немного упадет. И важный момент. Воздух в теплом полу должен оставаться до завершения работы над полом, до финальных штрихов.
После создания давления следует все места соединений обработать мыльным раствором или чем-то подобным
После создания давления следует все места соединений обработать мыльным раствором или чем-то подобным. И по наличию или отсутствию пузырьков станет понятно, где соединение является плотным, а где нет.
При выборе между первым и вторым способом считается лучшим второй вариант, особенно в природных условиях нашей страны. Если система проверяется водой летом, но под давлением она будет находиться до холодов и если ее по непредвиденным причинам не удастся включить до заморозок, есть опасность разморозить систему отопления. И если из радиаторов можно будет слить воду, то из теплого пола это так просто не получится. При опрессовке воздухом не возникает никаких проблем.
Какое давление оказывает на пол мебель?
Популярен вопрос, какое давление оказывает на пол стол, шкаф, другая мебель. Тут стоит обратить внимание, что при укладке теплого пола не имеет смысла делать его по всей поверхности комнаты. Нет необходимости нагревать места, где будет стоять мебель. Это лишняя трата электроэнергии, и участки пола, находящиеся под давлением от шкафов, диванов, ковров будут более подвержены перегреву, а значит и из строя будут выходить быстрее.
Нет необходимости нагревать места, где будет стоять мебель
Обычно при установке пола в зависимости уровня теплового расхода (тут значимым фактором является количество окон и их размеры) от стен отмеряется расстояние, которое примерно будет занимать мебель. Точного числа нет, так как размеры комнат и мебели могут значительно различаться. Но суть заключается в том, что неважно, какое давление оказывает на пол ковер или стол. О расположении этих элементов лучше задуматься заранее, до установки теплого пола, продумать внутреннюю укладку труб. Какое бы давление на пол не оказывал, например, ковер, уберите его или не устанавливайте в этом место теплый пол. Так как износ и перегрев пола все равно будет усилен вне зависимости от уровня давления. И не забудьте после завершения всех работ оставить у себя план укладки теплого пола, на случай если потребуется последующая перестановка элементов интерьера.
О расположении мебели лучше задуматься заранее, до установки теплого пола
Если же важны цифры, какое давление на пол оказывает что-либо, какое давление оказывает на пол человек ,воспользуйтесь обычной математической формулой. Для этого потребуются только один инструмент — весы для определения массы. Берем полученную массу и переводим ее в силу, умножая на 9,8 (ускорение свободного падения). Дальше ставим стопу на обычный лист в клеточку, обводим и считаем количество клеточек внутри контура. Каждая клеточка равна 0,25 кв. см. Сумма всех клеточек умножается еще на 0,25 и делится на 10000, для перевода в метры квадратные. Далее делится вес на площадь двух стоп. В итоге получается давление на 1 кв. м, то есть Паскали.
Интересные моменты
Теплый водяной пол в городских квартирах нельзя устанавливать без согласия жилищно-коммунального хозяйства. Это обусловлено тем, что вода из общей системы здания отдает свое тепло системе теплого водяного пола, тем самым ее охлаждая и снижая давление общего стояка дома.
Но для загородного коттеджа самый идеальный вариант — это именно водяной пол. Когда нужно обогревать приличную по размерам комнату, водяной пол более выгоден, так как электричество почти не расходуется.
Для загородного коттеджа самый идеальный вариант — это именно водяной пол.
Не стоит использовать в качестве финального покрытия некачественный материал, в качественности которого вы не уверены. Плохой материал даже при несильном нагревании начнет плохо пахнуть и деформироваться.
И не стоит устанавливать в комнатах с разным температурным режимом одну и ту же систему теплого пола. Если требуется сделать теплый пол одновременно и в комнате, и на балконе, лучше сделать системы отдельными, а не связанными.
Полезный материал? Расскажи своим друзьям об этом
НА этом пока все, продолжение читайте в следующих обновлениях нашего интернет журнала «Так стелют пол». Удачного Вам ремонта Дамы и Господа!
+ Задай свой вопрос
- Техподдержка
- Статьи
- Технология монтажа водяного теплого пола
Наиболее распространенным способом реализации систем напольного отопления являются монолитные бетонные полы, выполненные так называемым “мокрым” методом. Конструкция пола представляет из себя “слоеный пирог” из различных материалов (рис.1).
Рис.1 Укладка петель теплого пола одиночным змеевиком
Монтаж системы теплых полов начинается с подготовки поверхности под монтаж теплого пола. Поверхность должна быть выровнена, неровности по площади не должны превышать ±5 мм. Допускаются неровности и выступы не более 10 мм. При необходимости поверхность выравнивается дополнительной стяжкой. Нарушение этого требования может привести к “завоздушиванию” труб. Если в расположенном ниже помещении повышенная влажность желательно уложить гидроизоляцию (полиэтиленовая пленка).
После выравнивания поверхности необходимо вдоль боковых стен уложить демпферную ленту шириной не менее 5мм для компенсации теплового расширения монолита теплого пола. Она должна быть уложена вдоль всех стен, обрамляющих помещение, стоек, дверных коробок, отводов и т.п. Лента должна выступать над запланированной высотой конструкции пола минимум на 20 мм.
После чего укладывается слой теплоизоляции для предотвращения утечки тепла в нижние помещения. В качестве термоизоляции рекомендуется использовать вспененные материалы (полистирол, полиэтилен и т.д.) плотностью не менее 25 кг/м3. Если невозможно уложить толстые слои теплоизоляции, то в этом случае применяются фольгированные теплоизоляционные материалы толщиной 5 или 10 мм. Важно, чтобы фольгированные теплоизоляционные материалы имели защитную пленку на алюминии. В противном случае, щелочная среда бетонной стяжки разрушает фольгированный слой в течение 3–5 недель.
Раскладка труб осуществляется с определенным шагом и в нужной конфигурации. При этом рекомендуется подающий трубопровод следует укладывать ближе к наружным стенам.
При укладке “одиночный змеевик” (рис.2) распределение температуры поверхности пола не равномерное.
Рис.2 Укладка петель теплого пола одиночным змеевиком
При спиральной укладке (рис.3), трубы с противоположными направлениями потоков чередуются, причем наиболее горячий участок трубы соседствует с наиболее холодным. Это приводит к равномерному распределению температуры по поверхности пола.
Рис.3 Укладка петель теплого пола спиралью.
Укладка трубы производится по разметке, нанесенной на теплоизолятор, якорными скобами через 0.3 — 0.5 м, либо между специальными выступами теплоизолятора. Шаг укладки рассчитывается и лежит в пределах от 10 до 30 см, но не должен превышать 30 см иначе возникнет неравномерный нагрев поверхности пола с появлением теплых и холодных полос. Области вблизи наружных стен здания называют граничными зонами. Здесь рекомендуется уменьшать шаг укладки трубы, для того чтобы компенсировать потери тепла через стены. Длина одного контура (петли) теплого пола не должна превышать 100–120 м, потери давления на одну петлю (вместе с арматурой) не более 20 кПа; минимальная скорость движения воды – 0,2 м/с (во избежание образования в системе воздушных пробок).
После раскладки петель, непосредственно перед заливкой стяжки, производится опрессовка системы при давлении 1.5 от рабочего, но не менее 0.3 МПа.
При заливке цементно-песочной стяжки труба должна находиться под давлением воды 0,3 МПа при комнатной температуре. Минимальная высота заливки над поверхностью трубы должна быть не менее 3 см (максимальная рекомендуемая высота, по европейским нормам — 7 см). Цементно-песчаная смесь должна быть не ниже марки 400 с пластификатором. После заливки стяжку рекомендуется «провибрировать». При длине монолитной плиты более 8 м или площади больше 40 м2 необходимо предусмотреть швы между плитами минимальной толщиной 5 мм, для компенсации теплового расширения монолита. При прохождении труб через швы они должны иметь защитную оболочку длиной не менее 1 м.
Пуск системы осуществляется только после полного высыхания бетона (примерно 4 дня на 1 см толщины стяжки). Температура воды при пуске системы должна быть комнатной. После пуска системы ежедневно увеличивать температуру подаваемой воды на 5°С до рабочей температуры.
Основные температурные требования к системам теплых полов
- Рекомендуется среднюю температуру поверхности пола принимать не выше (согласно СНиП 41-01-2003, п. 6.5.12):
- 26°С для помещений с постоянным пребыванием людей
- 31°С для помещений с временным пребыванием людей и обходных дорожек плавательных бассейнов
- Температура поверхности пола по оси нагревательного элемента в детских учреждениях, жилых зданиях и плавательных бассейнах не должна превышать 35°С
Согласно СП 41-102-98 перепад температуры на отдельных участках пола не должен превышать 10°С (оптимально 5°С). Температура теплоносителя в системе теплых полов не должна превышать 55°С (СП 41-102-98 п. 3.5 а).
Комплект водяного теплого пола на 15 м2
Комплект теплого пола для обогрева помещений площадью 15-20 м2 со смесительным узлом с ручной регулировкой температуры теплоносителя на основе смесительно – разделительного клапана MIX 03. Настройка рабочей температуры теплоносителя осуществляется вручную поворотом рукоятки клапана.
При спиральной укладке петли теплого пола (толщина стяжки 3 см с напольным покрытием из керамической плитки) с шагом 15-20 см и расчетной температуре теплоносителя 30°С – температура поверхности пола 24-26°С, расход теплоносителя около 0,2 м3/ч, скорость течения 0,2-0,5 м/с, потери давления в петле приблизительно 5 кПа (0,5 м).
Точный расчет тепловых и гидравлических параметров можно провести с использованием бесплатной программы расчетов теплых полов Valtec Prog.
| Наименование | Артикул | Кол.-во | Стоимость |
|---|---|---|---|
| МП труба Valtec | 16(2,0) | 100 м | 3 580 |
| Пластификатор | Силар (10л) | 2х10 л | 1 611 |
| Лента демпферная | Энергофлекс Супер 10/0,1-25 | 2х10 м | 1 316 |
| Теплоизоляция | ТП — 5/1,2-16 | 18 м2 | 2 648 |
| Трехходовой смесительный клапан | MIX 03 ¾” | 1 | 1 400 |
| Циркуляционный насос | UPC 25-40 | 1 | 2 715 |
| Ниппель-переходник | VT 580 1”х3/4” | 1 | 56.6 |
| Ниппель-переходник | VT 580 1”х1/2” | 1 | 56.6 |
| Кран шаровой | VT 218 ½” | 1 | 93.4 |
| Соединитель прямой с переходом на внутреннюю резьбу | VTm 302 16х ½” | 2 | 135.4 |
| Кран шаровой | VT 219 ½” | 1 | 93.4 |
| Тройник | VT 130 ½” | 1 | 63.0 |
| Бочонок | VT 652 ½”х60 | 1 | 63.0 |
| Переходник Н-В | VT 581 ¾”х ½” | 1 | 30.1 |
| Итого | 13 861.5 |
Комплект водяного теплого пола на 15 м2 (с усиленной теплоизоляцией, при неотапливаемых нижних помещениях)
Комплект теплого пола для обогрева помещений площадью 15-20 м2 со смесительным узлом с ручной регулировкой температуры теплоносителя на основе смесительно – разделительного клапана MIX 03. Настройка рабочей температуры теплоносителя осуществляется вручную поворотом рукоятки клапана. Усиленная теплоизоляция позволяет устраивать систему теплых полов над неотапливаемыми помещениями.
При спиральной укладке петли теплого пола (толщина стяжки 3 см с напольным покрытием из керамической плитки) с шагом 15-20 см и расчетной температуре теплоносителя 30°С – температура поверхности пола 24-26°С, расход теплоносителя около 0,2 м3/ч, скорость течения 0,2-0,5 м/с, потери давления в петле приблизительно 5 кПа (0,5 м).
Точный расчет тепловых и гидравлических параметров можно провести с использованием бесплатной программы расчетов теплых полов Valtec Prog.
| Наименование | Артикул | Кол.-во | Стоимость |
|---|---|---|---|
| МП труба Valtec | 16(2,0) | 100 м | 3 580 |
| Пластификатор | Силар (10л) | 2х10 л | 1 611 |
| Лента демпферная | Энергофлекс Супер 10/0,1-25 | 2х10 м | 1 316 |
| Теплоизоляция | ТП — 25/1,0-5 | 3х5 м2 | 4 281 |
| Трехходовой смесительный клапан | MIX 03 ¾” | 1 | 1 400 |
| Циркуляционный насос | UPC 25-40 | 1 | 2 715 |
| Ниппель-переходник | VT 580 1”х3/4” | 1 | 56.6 |
| Ниппель-переходник | VT 580 1”х1/2” | 1 | 56.6 |
| Кран шаровой | VT 218 ½” | 1 | 93.4 |
| Соединитель прямой с переходом на внутреннюю резьбу | VTm 302 16х ½” | 2 | 135.4 |
| Кран шаровой | VT 219 ½” | 1 | 93.4 |
| Тройник | VT 130 ½” | 1 | 63.0 |
| Бочонок | VT 652 ½”х60 | 1 | 63.0 |
| Переходник Н-В | VT 581 ¾”х ½” | 1 | 30.1 |
| Итого | 15 494.5 |
Комплект водяного теплого пола до 30 м2 — 1
Комплект теплого пола для обогрева помещений площадью 30-40 м2 со смесительным узлом с ручной регулировкой температуры теплоносителя на основе смесительно – разделительного клапана MIX 03. Настройка рабочей температуры теплоносителя осуществляется вручную поворотом рукоятки клапана. Для обеспечения равного расхода теплоносителя в петлях теплого пола их длинна и схема укладки должны быть одинаковы.
При спиральной укладке петли теплого пола (толщина стяжки 3 см с напольным покрытием из керамической плитки) с шагом 15-20 см и расчетной температуре теплоносителя 30°С – температура поверхности пола 24-26°С, расход теплоносителя около 0,2 м3/ч, скорость течения 0,2-0,5 м/с, потери давления в петле приблизительно 5 кПа (0,5 м).
Точный расчет тепловых и гидравлических параметров можно провести с использованием бесплатной программы расчетов теплых полов Valtec Prog.
| Наименование | Артикул | Кол.-во | Стоимость |
|---|---|---|---|
| МП труба Valtec | 16(2,0) | 200 м | 7 160 |
| Пластификатор | Силар (10л) | 4х10 л | 3 222 |
| Лента демпферная | Энергофлекс Супер 10/0,1-25 | 3х10 м | 1 974 |
| Теплоизоляция | ТП — 5/1,2-16 | 2х18 м2 | 5 296 |
| Трехходовой смесительный клапан | MIX 03 ¾” | 1 | 1 400 |
| Ниппель-переходник | VT 580 1”х3/4” | 2 | 113.2 |
| Ниппель | VT 582 3/4” | 1 | 30.8 |
| Тройник | VT 130 ¾” | 1 | 96.7 |
| Угольник | VT 93 ¾” | 1 | 104.9 |
| Сгон прямой | VT 341 ¾” | 1 | 104.9 |
| Циркуляционный насос | UPC 25-40 | 1 | 2 715 |
| Кран шаровой | VT 217 ¾” | 2 | 266.4 |
| Коллектор | VT 500n 2 вых.х ¾”х ½” | 2 | 320 |
| Пробка | VT 583 ¾” | 2 | 61.6 |
| Фитинг для МП трубы | VT 710 16(2,0) | 4 | 247.6 |
| Фитинг для МП трубы | VTm 301 20 х ¾” | 1 | 92.4 |
| Фитинг для МП трубы | VTm 302 20 х ¾” | 1 | 101.0 |
| Итого | 23 306.5 |
Комплект водяного теплого пола до 30 м2 — 2
Комплект теплого пола для обогрева помещений площадью 30-40 м2 со смесительным узлом с ручной регулировкой температуры теплоносителя на основе смесительно – разделительного клапана MIX 03. Настройка рабочей температуры теплоносителя осуществляется вручную поворотом рукоятки клапана. Для облегчения выпуска воздуха система дополнена автоматическими воздухоотводчиками и дренажными клапанами. Для обеспечения равного расхода теплоносителя в петлях теплого пола их длинна и схема укладки должны быть одинаковы. Усиленная теплоизоляция позволяет устраивать систему теплых полов над неотапливаемыми помещениями.
При спиральной укладке петли теплого пола (толщина стяжки 3 см с напольным покрытием из керамической плитки) с шагом 15-20 см и расчетной температуре теплоносителя 30°С – температура поверхности пола 24-26°С, расход теплоносителя около 0,2 м3/ч, скорость течения 0,2-0,5 м/с, потери давления в петле приблизительно 5 кПа (0,5 м).
Точный расчет тепловых и гидравлических параметров можно провести с использованием бесплатной программы расчетов теплых полов Valtec Prog.
| Наименование | Артикул | Кол.-во | Стоимость |
|---|---|---|---|
| МП труба Valtec | 16(2,0) | 200 м | 7 160 |
| Пластификатор | Силар (10л) | 4х10 л | 3 222 |
| Лента демпферная | Энергофлекс Супер 10/0,1-25 | 3х10 м | 1 974 |
| Теплоизоляция | ТП — 25/1,0-5 | 6х5 м2 | 8 562 |
| Трехходовой смесительный клапан | MIX 03 ¾” | 1 | 1 400 |
| Ниппель-переходник | VT 580 1”х3/4” | 2 | 113.2 |
| Ниппель | VT 582 3/4” | 1 | 30.8 |
| Тройник | VT 130 ¾” | 1 | 96.7 |
| Угольник | VT 93 ¾” | 1 | 104.9 |
| Сгон прямой | VT 341 ¾” | 1 | 104.9 |
| Циркуляционный насос | UPC 25-40 | 1 | 2 715 |
| Кран шаровой | VT 217 ¾” | 2 | 266.4 |
| Коллектор | VT 500n 2 вых.х ¾”х ½” | 2 | 320 |
| Фитинг для МП трубы | VT 710 16(2,0) | 4 | 247.6 |
| Фитинг для МП трубы | VTm 302 20 х ¾” | 1 | 101 |
| Фитинг для МП трубы | VTm 301 20 х ¾” | 1 | 92.4 |
| Тройник коллекторный для монтажа воздухоотводчика и дренажного клапана | VT 530 3/4”х 1/2”х3/8” | 2 | 238.4 |
| Отсекающий клапан | VT 539 3/8” | 2 | 97.4 |
| Переходник В-Н | VT 592 1/2”х3/8” | 2 | 49.4 |
| Воздухоотводчик автоматический | VT 502 1/2” | 2 | 320.8 |
| Кран дренажный | VT 430 1/2” | 2 | 209.8 |
| Итого | 27 446.7 |
Комплект водяного теплого пола до 60 м2 — 1
Комплект теплого пола для обогрева помещений площадью 60-80 м2 со смесительным узлом с ручной регулировкой температуры теплоносителя на основе смесительно – разделительного клапана MIX 03. Настройка рабочей температуры теплоносителя осуществляется вручную поворотом рукоятки клапана. Для облегчения выпуска воздуха система дополнена автоматическими воздухоотводчиками и дренажными клапанами. Для обеспечения равного расхода теплоносителя в петлях теплого пола (гидравлической балансировки петель) используются коллектора с интегрированными отсекающими и регулирующими кранами. Усиленная теплоизоляция позволяет устраивать систему теплых полов над неотапливаемыми помещениями.
При спиральной укладке петли теплого пола (толщина стяжки 3 см с напольным покрытием из керамической плитки) с шагом 15-20 см и расчетной температуре теплоносителя 30°С – температура поверхности пола 24-26°С, расход теплоносителя около 0,2 м3/ч, скорость течения 0,2-0,5 м/с, потери давления в петле приблизительно 5 кПа (0,5 м).
Точный расчет тепловых и гидравлических параметров можно провести с использованием бесплатной программы расчетов теплых полов Valtec Prog.
| Наименование | Артикул | Кол.-во | Стоимость |
|---|---|---|---|
| МП труба Valtec | 16(2,0) | 400 м | 14 320 |
| Пластификатор | Силар (10л) | 8х10 л | 6 444 |
| Лента демпферная | Энергофлекс Супер 10/0,1-25 | 6х10 м | 3 948 |
| Теплоизоляция | ТП — 25/1,0-5 | 12х5 м2 | 17 124 |
| Трехходовой смесительный клапан | MIX 03 ¾” | 1 | 1 400 |
| Ниппель-переходник | VT 580 1”х3/4” | 2 | 113.2 |
| Ниппель | VT 582 3/4” | 1 | 30.8 |
| Тройник | VT 130 ¾” | 1 | 96.7 |
| Угольник | VT 93 ¾” | 1 | 104.9 |
| Сгон прямой | VT 341 ¾” | 1 | 104.9 |
| Циркуляционный насос | UPC 25-40 | 1 | 2 715 |
| Кран шаровой | VT 217 ¾” | 2 | 266.4 |
| Коллектор | VT 560n 4 вых.х ¾”х ½” | 1 | 632.9 |
| Коллектор | VT 580n 2 вых.х ¾”х ½” | 2 | 741.8 |
| Фитинг для МП трубы | VT 710 16(2,0) | 8 | 495.2 |
| Фитинг для МП трубы | VTm 302 20 х ¾” | 1 | 101 |
| Фитинг для МП трубы | VTm 301 20 х ¾” | 1 | 92.4 |
| Тройник коллекторный для монтажа воздухоотводчика и дренажного клапана | VT 530 3/4”х 1/2”х3/8” | 2 | 238.4 |
| Отсекающий клапан | VT 539 3/8” | 2 | 97.4 |
| Переходник В-Н | VT 592 1/2”х3/8” | 2 | 49.4 |
| Воздухоотводчик автоматический | VT 502 1/2” | 2 | 320.8 |
| Кран дренажный | VT 430 1/2” | 2 | 209.8 |
| Кронштейн для коллектора | VT 130 3/4” | 2 | 266.4 |
| Итого |
Комплект водяного теплого пола до 60 м2 — 2. (автоматическое регулирование температуры)
Комплект теплого пола для обогрева помещений площадью 60-80 м2 со смесительным узлом с ручной регулировкой температуры теплоносителя на основе смесительно – разделительного клапана MIX 03. Настройка рабочей температуры теплоносителя осуществляется автоматически сервоприводом клапана в зависимости от величины температуры теплоносителя установленной по шкале накладного термостата. Для облегчения выпуска воздуха система дополнена автоматическими воздухоотводчиками и дренажными клапанами. Для обеспечения равного расхода теплоносителя в петлях теплого пола (гидравлической балансировки петель) используются коллектора с интегрированными отсекающими и регулирующими кранами. Усиленная теплоизоляция позволяет устраивать систему теплых полов над неотапливаемыми помещениями.
При спиральной укладке петли теплого пола (толщина стяжки 3 см с напольным покрытием из керамической плитки) с шагом 15-20 см и расчетной температуре теплоносителя 30°С – температура поверхности пола 24-26°С, расход теплоносителя около 0,2 м3/ч, скорость течения 0,2-0,5 м/с, потери давления в петле приблизительно 5 кПа (0,5 м).
Точный расчет тепловых и гидравлических параметров можно провести с использованием бесплатной программы расчетов теплых полов Valtec Prog.
| Наименование | Артикул | Кол.-во | Стоимость |
|---|---|---|---|
| МП труба Valtec | 16(2,0) | 400 м | 14 320 |
| Пластификатор | Силар (10л) | 8х10 л | 6 444 |
| Лента демпферная | Энергофлекс Супер 10/0,1-25 | 6х10 м | 3 948 |
| Теплоизоляция | ТП — 25/1,0-5 | 12х5 м2 | 17 124 |
| Трехходовой смесительный клапан | MIX 03 ¾” | 1 | 1 400 |
| Ниппель-переходник | VT 580 1”х3/4” | 2 | 113.2 |
| Ниппель | VT 582 3/4” | 1 | 30.8 |
| Тройник | VT 130 ¾” | 1 | 96.7 |
| Угольник | VT 93 ¾” | 1 | 104.9 |
| Сгон прямой | VT 341 ¾” | 1 | 104.9 |
| Циркуляционный насос | UPC 25-40 | 1 | 2 715 |
| Кран шаровой | VT 217 ¾” | 2 | 266.4 |
| Коллектор | VT 560n 4 вых.х ¾”х ½” | 1 | 632.9 |
| Коллектор | VT 580n 2 вых.х ¾”х ½” | 2 | 741.8 |
| Фитинг для МП трубы | VT 710 16(2,0) | 8 | 495.2 |
| Фитинг для МП трубы | VTm 302 20 х ¾” | 1 | 101 |
| Фитинг для МП трубы | VTm 301 20 х ¾” | 1 | 92.4 |
| Тройник коллекторный для монтажа воздухоотводчика и дренажного клапана | VT 530 3/4”х 1/2”х3/8” | 2 | 238.4 |
| Отсекающий клапан | VT 539 3/8” | 2 | 97.4 |
| Переходник В-Н | VT 592 1/2”х3/8” | 2 | 49.4 |
| Воздухоотводчик автоматический | VT 502 1/2” | 2 | 320.8 |
| Кран дренажный | VT 430 1/2” | 2 | 209.8 |
| Сервомотор для смесительного клапана | NR 230 | 1 | 3 919 |
| Термостат регулирующий накладной | EM 548 | 1 | 550.3 |
| Кронштейн для коллектора | VT 130 3/4” | 2 | 266.4 |
| Итого |
Комплект водяного теплого пола до 60 м2 — 3. (автоматическое регулирование температуры)
Комплект теплого пола для обогрева помещений площадью 60-80 м2 со смесительным узлом с ручной регулировкой температуры теплоносителя на основе смесительно – разделительного клапана MIX 03. Настройка рабочей температуры теплоносителя осуществляется автоматически сервоприводом клапана в зависимости от величины температуры теплоносителя установленной по шкале накладного термостата. В системе используется коллекторный блок с регулирующими клапанами с расходомерами (опция), для обеспечения равного расхода теплоносителя в петлях теплого пола (гидравлической балансировки петель). Использование коллекторного регулируемого байпаса позволяет перенаправить поток теплоносителя от подающего к обратному коллектору в случае, когда расход через коллекторные петли уменьшается ниже значения, установленного на перепускном клапане байпаса. Это позволяет сохранять гидравлические характеристики коллекторной системы независимо от воздействия органов управления коллекторных петель (ручные, термостатические клапаны или сервоприводы).
При спиральной укладке петли теплого пола (толщина стяжки 3 см с напольным покрытием из керамической плитки) с шагом 15-20 см и расчетной температуре теплоносителя 30°С – температура поверхности пола 24-26°С, расход теплоносителя около 0,2 м3/ч, скорость течения 0,2-0,5 м/с, потери давления в петле приблизительно 5 кПа (0,5 м).
Точный расчет тепловых и гидравлических параметров можно провести с использованием бесплатной программы расчетов теплых полов Valtec Prog.
| Наименование | Артикул | Кол.-во | Стоимость |
|---|---|---|---|
| МП труба Valtec | 16(2,0) | 400 м | 14 320 |
| Пластификатор | Силар (10л) | 8х10 л | 6 444 |
| Лента демпферная | Энергофлекс Супер 10/0,1-25 | 6х10 м | 3 948 |
| Теплоизоляция | ТП — 25/1,0-5 | 12х5 м2 | 17 124 |
| Трехходовой смесительный клапан | MIX 03 ¾” | 1 | 1 400 |
| Сгон прямой В-Н | VT 341 1” | 1 | 189.4 |
| Циркуляционный насос | UPC 25-40 | 1 | 2 715 |
| Кран шаровой | VT 219 1” | 3 | 733.5 |
| Блок коллекторный 1** | VT 594 MNX 4х 1” | 1 | 4 036.1 |
| Блок коллекторный 2** | VT 595 MNX 4х 1” | 1 | 5 714.8 |
| Байпас тупиковый * | VT 666 | 1 | 884.6 |
| Фитинг для МП трубы евроконус | VT TA 4420 16(2,0)х¾” | 8 | 549.6 |
| Тройник | VT 130 1” | 1 | 177.2 |
| Сервомотор для смесительного клапана | NR 230 | 1 | 3 919 |
| Термостат регулирующий накладной | EM 548 | 1 | 550.3 |
| Итого 1 | 56 990.7 | ||
| Итого 2 | 58 669.4 |
* — опция
** — на выбор
Комплект водяного теплого пола площадью более 60 м2. (насосно-смесительный узел Combimix)
Комплект теплого пола для обогрева помещений площадью более 60 м2 с насосно- смесительным узлом с автоматическим поддержанием температуры теплоносителя. Максимальная мощность системы теплых полов 20 кВт. В системе используется коллекторный блок с регулирующими клапанами с расходомерами (опция), для обеспечения равного расхода теплоносителя в петлях теплого пола (гидравлической балансировки петель).
Точный расчет тепловых и гидравлических параметров петель теплого пола можно провести с использованием бесплатной программы расчетов теплых полов Valtec Prog.
| Наименование | Артикул | Кол.-во | Стоимость |
|---|---|---|---|
| МП труба Valtec | 16(2,0) | от площади | |
| Пластификатор | Силар (10л) | от площади | |
| Лента демпферная | Энергофлекс Супер 10/0,1-25 | от площади | |
| Теплоизоляция | ТП — 25/1,0-5 | от площади | |
| Насосно-смесительный узел | Combimix | 1 | 9 010 |
| Циркуляционный насос 1** | Wilo Star RS 25/4 | 1 | 3 551 |
| Циркуляционный насос 2** | Wilo Star RS 25/6 | 1 | 4 308 |
| Кран шаровой | VT 219 1” | 2 | 489 |
| Блок коллекторный 1** | VT 594 MNX | 1 | от площади |
| Блок коллекторный 2** | VT 595 MNX | 1 | от площади |
| Фитинг для МП трубы евроконус | VT TA 4420 16(2,0)х¾” | от площади (1) | |
| Сервопривод * | VT TE 3040 | 1 | 1 058.47 |
| Термостат программируемый * | F151 | 1 | 2 940 |
| Термостат электромеханический * | F257 | 1 | 604.3 |
* — опция
** — на выбор
© Правообладатель ООО «Веста Регионы», 2010 Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.
Используемые источники:
- http://iobogrev.ru/kakoe-davlenie-v-sisteme-teplyj-pol
- https://polonest.ru/chernovoy/kakoe-davlenie-dopustimo-na-pol.html
- https://valtec.ru/document/article/warm-floor-technology-installation.html
