Опрессовка труб канализации и водоснабжения — для чего нужна?

Разгерметизация трубопровода – крайне нежелательное явление, которое может привести к последствиям весьма серьезным.

Чтобы минимизировать риск подобных происшествий, перед пуском системы в эксплуатацию необходимо убедиться, что она достаточно надежна.

Сделать это поможет специальная процедура – опрессовка трубопровода.

Опрессовка воздухом и водой – что это такое?

Суть опрессовки состоит в заполнении некой системы с замкнутым объемом – трубопровода, емкости, машины или механизма – либо ее изолированного участка средой, давление которой в 2 – 3 раза превышает рабочее и почти соответствует предельно допустимому значению (величина испытательного давления для каждого конкретного случая устанавливается соответствующими нормами).

Если объект такую проверку выдерживает, он считается пригодным к эксплуатации.

В противном случае места, где система дала течь, выявляются и подвергаются ремонту.

Для создания требуемого давления применяется либо специальный насос для опрессовки трубопроводов, так называемый опрессовщик, либо штатный, например, циркуляционный насос в централизованной системе отопления.

В качестве рабочей среды обычно используется вода, но если по тем или иным причинам ее попадание за пределы испытуемой системы является недопустимым, опрессовку проводят воздухом. В этом случае места утечек обнаружить труднее.

Опрессовка – достаточно серьезное мероприятие и проводить ее должен специально подготовленный сотрудник, прошедший аттестацию. Для коммунальных и промышленных предприятий это правило является обязательным.

По завершении процедуры подписывается Акт гидропневмоиспытаний системы (опрессовки трубопровода) с указанием даты, величины давления, времени выдержки и другой информации.

Когда необходима опрессовка?

Опрессовку выполняют в таких случаях:

1. Перед первым пуском системы в эксплуатацию.
2. После ремонта трубопровода либо замены какой-либо из его составляющих.
3. После длительного простоя (типичный пример – опрессовка отопления после летнего сезона).
4. Если предусмотрена плановая проверка состояния системы. Так, например, периодической опрессовке подвергают канализацию из полимерных трубопроводов с целью проверки их целостности.
5. Также опрессовку следует проводить после промывки трубопровода, особенно если для этого использовались агрессивные химические реагенты, способные ослабить стенки труб и арматуры. То же относится к прочистке канализации, так как в ходе этой операции могут повреждаться места соединений трубопроводов.

Существует особая разновидность опрессовки, которой подвергают скважины на воду. Такая проверка позволяет определить, не попадает ли верховодка в ствол скважины, откуда осуществляется водозабор.

Подготовительные меры при опрессовке

[sticky-ad id=13532]

Перед началом работ по выполнению опрессовки необходимо выполнить следующие действия:

1. Испытуемая трубопроводная система подвергается осмотру на предмет явных дефектов (отсутствующие элементы, проржавевшие участки и пр.). Выявленные нарушения устраняются. Если система заполнена каким-либо веществом, которое не может использоваться для проведения испытаний, например, теплоноситель в системе отопления, ее необходимо опорожнить.
2. Далее по правилам производится промывка трубопровода. Данная операция позволит удалить из труб окалину, ржавчину, отложения органической и неорганической природы. Промывка может осуществляться различными способами, некоторые из них требуют применения компрессора. Согласно правилам, по завершении этой процедуры следует проверить качество ее выполнения, вырезав в произвольном месте трубопровода участок длиной 0,5 м и оценив состояние его внутренней поверхности.
3. Подготовительный этап заканчивается установкой обратного клапана и манометра, если таковые не входят в состав нагнетательного устройства. Обратный клапан необходим для удержания рабочей среды в системе.

Опрессовщики, насосы для опрессовки труб

Прежде всего применяемые для опрессовки насосы отличаются конструкцией нагнетательного механизма.

По этому признаку они делятся на следующие группы:

1. Поршневые.
2. Пластинчато-роторные.
3. Мембранные.

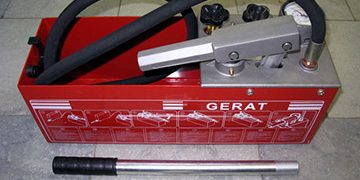

Для опрессовки систем с небольшим объемом, например, отопительных контуров в частных домах, можно приобрести недорогой и простой в обслуживании ручной опрессовщик.

С помощью такого устройства оператор сможет закачивать в трубопровод до 3-х л рабочей жидкости в минуту. Для многоэтажного дома такой вариант, конечно, окажется неприемлемым, тут понадобится опрессовщик с электрическим или ДВС-приводом.

К наиболее популярным относится ручной опрессовщик отечественного производства УГО-30, рассчитанный на предельное давление в 30 атм. Объем цилиндра составляет 36 куб. см, усилие на рукояти – 2 кг. Комплектуется баком на 16 л.

Для более серьезных задач предназначены ручные двухступенчатые насосы УГО-50 (до 50 атм) и УГИ-450 (до 450 атм).

Опрессовщик ручной гидравлический УГО 30

Среди опрессовщиков с электроприводом известны агрегаты от немецкой компании Rothenberger, например, самовсасывающая модель RP PRO II, развивающая давление в 60 атм и подачу в 8 л/мин. Мощность привода составляет 1,6 кВт.

Также высоко котируется продукция компании Ridgid, например, модель 1460-Е. Этот опрессовщик развивает давление до 40 атм.

Система автономного водоснабжения будет работать бесперебойно, только если правильно настроено реле давления для гидроаккумулятора. Рассмотрим принцип действия и порядок регулировки реле.

Как сделать дренажный колодец своими руками, читайте тут.

Кто не мечтает о бассейне в своем загородном доме? Такая конструкция на заказ обойдется дорого, но можно сэкономить и возвести бассейн своими руками. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/bassejn-na-dache-svoimi-rukami.html вы найдете инструкцию по строительству бетонного водоема.

Как это делается?

Общая схема гидропневмоиспытаний выглядит следующим образом:

1. Часть системы, подвергаемая испытаниям, изолируется путем перекрытия запорной или регулировочной арматуры (трубы канализации закрываются резиновыми заглушками или деревянными пробками, обмотанными ветошью).
2. Далее система полностью заполняется водой. В системе отопления при этом через установленные в самом верху воздухоотводчики сбрасывается воздух.
3. К трубопроводу подключается насос-опрессовщик, который докачивает в систему некоторое количество рабочей жидкости, создавая требуемое регламентом испытаний давление.
4. По достижении требуемого давления опрессовщик отключается. При этом наблюдатель фиксирует показания на манометре.
5. В течение определенного времени система остается под давлением. Длительность выдержки может составлять от 0,5 часа (для систем отопления) до 6 – 8 часов.
6. После того как назначенное время вышло, наблюдатель снова снимает показания с манометра. Если давление отличается от первоначальной величины, значит в системе имеется утечка, которую следует найти и устранить. После этого опрессовку выполняют по новой.

Опрессовка системы отопления воздухом

Обычно используют следующие точки подключения:

</ol>

• Для систем отопления: специальный кран на одном из радиаторов, либо спускной кран на элеваторном узле (в централизованных системах).
• Для систем водоснабжения: один из патрубков подключения к крану холодной или горячей воды.
• Для системы канализации: любая из ревизий, обычно устанавливаемых с шагом 40 – 50 м.

СНиП

Данные о порядке проведения опрессовки трубопроводов, технологических схемах этого процесса и технике безопасности содержатся в соответствующих разделах следующих СНиП:

• СНиП 3.05.01-85 (посвящен внутренним санитарно-техническим системам).
• СНиП 41-01-2003 (излагаются вопросы организации систем отопления, кондиционирования и вентиляции).
• СНиП 3.05.04-85 (касается наружных систем водоотведения).

Методика опрессовки трубопроводов промышленных предприятий оговаривается в отраслевых нормах.

Среди прочего указанные документы устанавливают величину испытательного давления. Она зависит от материала трубопровода, толщины его стенок (берется минимальное значение), разницы по высоте между самым верхним и нижним элементами системы и других факторов. Чаще всего давление при проведении гидропневматических испытаний развивают до следующих значений:

• в напорных трубопроводах (водоснабжение): 10 – 15 атм.;
• чугунная канализация: 1,5 атм.;
• безнапорные полимерные трубы: 1,5 – 2 атм.;
• системы отопления в многоквартирных домах (с чугунными радиаторами): 2 – 5 атм. (по СНиПу – не менее 1,5 рабочего давления);
• узел ввода (в централизованных системах): 10 атм.;

Меры безопасности при опрессовке трубопроводов

Основные требования безопасности заключаются в ограничении величины испытательного давления. Если оно будет завышено, некоторые элементы могут быть разрушены. Чтобы застраховаться от подобно неприятности, лучше воспользоваться опрессовщиком со специальным ограничителем.

Стоимость

Стоимость опрессовки зависит от нескольких факторов:

• протяженность (внутренний объем) системы;
• возраст системы и состояние входящих в ее состав элементов (количество ржавчины и грязе-солевого налета);
• тип используемого оборудования.

Цены у различных исполнителей даже в пределах одного города могут отличаться в 2 – 3 раза. Дешевле всего берут за свои услуги частные бригады и мастера.

В среднем за промывку и опрессовку отопительной системы здания площадью 400 кв. м (двухэтажное) исполнители берут от 7 до 15 тыс. руб. Как показала практика, при умении торговаться можно договориться о выполнении этого объема работ за 4 – 5 тыс. руб. Работа будет выполнена за 1 – 2 дня.

Та же работа в здании на 5 тыс. кв. м (5 этажей) будет стоить от 30 до 80 тыс. руб.

Некоторые исполнители указывают цены в пересчете на единицу объема (150 – 250 руб./куб. м) или времени (500 – 1000 руб./час).

Если вы хотите установить умывальник самостоятельно, обязательно позаботьтесь о подключении гидрозатвора. Гидрозатвор для канализации: разновидности, назначение и особенности монтажа.

О разновидностях антисептиков для выгребных ям вы узнаете в этом обзоре.

Видео на тему

—>Поделиться:

Опрессовка трубопровода – это технологическая операция, производимая на сравнительно небольшом изолированном участке трубопровода. Этот участок специальному испытанию подачей повышенного давления, близкому по значению к предельно допустимому. Проведение опрессовки трубопроводов позволяет убедиться в целостности линии, качестве проведения монтажных работ и установки фитингов.

Опрессовка — необходимая и важная операция, позволяющая выявить слабые места в собранном трубопроводе

Понятие об опрессовке труб

Под опрессовкой понимают проверку готовности объекта к эксплуатации путем подачи повышенного давления. В качестве объекта такой проверки может выступать трубопроводная система, емкость, агрегат или машина, отдельный механизм. Говоря о повышенном давлении, подразумевают значение, которое в 2-3 раза выше рабочего и приближается к предельно допустимому. Объект, успешно прошедший опрессовку, признается пригодным к работе. Выявленные при проведении проверки места, где обнаружились протечки, ремонтируются.

Важно!Величина давления при проведении опрессовки регламентирована нормативными документами для определенных групп объектов.

Проведением опрессовки должен заниматься подготовленный специалист. Соответствующие сотрудники промышленных и коммунальных предприятий обязаны проходить аттестацию. По завершении испытаний подписывается акт, в котором указывают дату, величину давления, время выдержки и прочую информацию.

Давление в системе для проведения испытания создается либо штатным насосом, либо специальным опрессовщиком. Проверяют, по обыкновению, водой. Когда ее применение, по каким-либо причинам, недопустимо, проводится опрессовка воздухом труб, что затрудняет обнаружение мест утечек.

Когда проводят опрессовку тубопроводов

Опрессовке подвергаются перед сдачей в эксплуатацию все новые трубопроводные системы, емкости и т.п. Проверяются также все объекты, прошедшие процедуру ремонта или замены какого-то элемента. Так как самыми ненадежными участками трубопровода принято полагать стыки с установленными фитингами, то проверке подвергаются в обязательном порядке участки, где использовалась стыковка в муфту.

Опрессовке подлежат все типы трубопроводов, бытовые и промышленные, вновь построенные и уже эксплуатируемые

Также проводится испытание в других случаях:

• если трубопровод простаивал продолжительное время или работает в сезонном режиме (как система отопления в летний период);
• если предусматриваются плановые проверки. Таким образом проводится проверка полимерной канализации, когда контролируют целостность отводящего трубопровода. Испытание давлением пластикового водопровода относится к одной из самых востребованных операций, проводимых после любой прочистки труб, так как при этом весьма вероятны механические повреждения, особенно на стыках;
• после проведения промывки трубопровода, особенно с применением агрессивных химических реагентов, под воздействием которых могли возникнуть повреждения арматуры или стенок труб;
• особенным образом проводится испытание скважин – на проверку попадания в ее ствол верховодки (воды из поверхностных слоев), ведь потребителей беспокоит качество воды, особенно питьевой.

Подготовка к проведению работ

Проведение опрессовки – ответственная процедура, требующая подготовительных мер. Перед началом испытаний трубопровода в обязательном порядке:

1. Проводится осмотр с целью выявления визуально обнаруживаемых дефектов (проржавевших участков, отсутствия каких-то деталей и т.п.). При выявлении нарушения устраняются. В тех случаях, когда в системе находится рабочая среда, которую запрещено использовать для проведения тестирования, ее принято освобождать (к примеру, систему отопления освобождают от теплоносителя).
2. Осуществляется промывка труб с целью удаления из них ржавчины, окалины, отложений органического и неорганического происхождения. Некоторые из способов промывки требуют применения компрессора. По завершении промывки проверяется качество ее выполнения. Качество промывки проверяют по состоянию внутренней поверхности вырезанного в произвольно выбранном месте полуметрового участка трубопровода.

Для проведения работ на оборудование обязательно устанавливается манометр, позволяющий контролировать давление

Если в составе нагнетательного устройства отсутствует обратный клапан, удерживающий в системе рабочую среду, и манометр, то их устанавливают после завершения испытаний.

Важно знать! Опрессовка системы отопления многоквартирного дома предваряет проверку работы по подготовке связанного с ней теплового узла. Это объясняется тем, что тепловой узел проверяется с применением больших величин давления.

Механизмы для проведения

Опрессовщики, т.е. специальные насосы для проведения соответствующих испытаний отличаются по конструктивному устройству. По этому признаку их относят к трем видам:

1. Поршневым.
2. Пластинчато-роторным.
3. Мембранным.

Если требуется проведение испытаний трубопровода (или другого объекта) сравнительно небольшого объема (например, в частном домостроении), то оно может быть выполнено с помощью недорогого и простого в обслуживании ручного опрессовщика. Такой механизм позволяет закачивать в систему за минуту до трех литров рабочей жидкости.

Для проверки систем многоэтажного дома понадобится более мощный механизм с приводом от двигателя внутреннего сгорания или электрическим. Отечественный УГО-30 укомплектован 16-литровым баком и позволяет развить давление до 30 атм. Ручными двухступенчатыми насосами УГО-50 и УГО-450 пользуются при выполнении более сложных задач.

В бытовых условиях применяют компактные устройства, которые могут иметь ручное управление

Признанным качеством отличаются опрессовщики с электроприводом немецкой сборки, выпускаемые компаниями Rothenberger (модель ROTEST GW 150/4, к примеру, предназначенная для проверки воздухом систем питьевого водоснабжения и газоснабжения) и Ridgid ( например, модель 1460-Е 19021 находит применение в системах, заполненных в качестве рабочей жидкости водой, маслом или этиленгликолем).

СНиП и меры безопасности при проведении опрессовки

Порядок проведения испытаний трубопроводов, технологические схемы процесса опрессовки и нормы техники безопасности определяются соответствующими разделами СНиП:

• для внутренних санитарно-технических систем — СНиП 3.05.01-85;
• для наружных систем водоотведения — СНиП 3.05.04-85;
• для систем отопления, вентиляции и кондиционирования — СНиП 41-01-2003.

Отраслевыми нормативными документами определяется порядок проведения опрессовки на промышленных трубопроводах.

Указанными документами устанавливается значения величины давления, допустимого при проведении испытаний. Эта величина определяется материалом труб, минимальной толщиной их стенок, разницей по высоте между нижними и верхними элементами тестируемой системы и другими факторами. При проведении гидравлических и пневматических испытаний величина давления может составлять (в атм):

• для напорных трубопроводов систем водоснабжения – 10-15;
• для чугунной канализации – 1,5;
• для безнапорных полимерных трубопроводов – 1,5 – 2;
• для систем отопления многоквартирных домов, где установлены чугунные радиаторы – 2-5 (но не менее величины, превышающей рабочее давление в 1,5 раза);
• для узлов ввода централизованных систем – 10;
• для частных домов – 2 (так как аварийный клапан обычно настраивают на этот уровень).

Работы по опрессовке должны производиться согласно СНиП, с учетом типа магистрали и материала труб, установленных в ней

Важно! При проведении испытаний главным требованием соблюдения мер безопасности является следование рекомендованному ограничению величины давления. Чтобы избежать неприятных последствий, рекомендуется при проведении испытаний применять опрессовщик, оснащенный специальным ограничителем.

Общий порядок проведения пневмо- и гидроиспытаний

Схема проведения испытаний воздухом и водой является общей. Порядок действий таков:

1. В пределах тестируемого объекта изолируется его часть, перекрываемая с помощью запорной (регулировочной) арматуры (канализационные трубы затыкаются резиновыми заглушками или обмотанными ветошью деревянными пробками).
2. Производится заполнение испытуемого объекта водой. При тестировании систем отопления при заполнении водой воздух сбрасывается через специальные воздухоотводчики в верхней части.
3. К системе подключается опрессовщик, производя подкачку некоторого количества рабочей жидкости, чтобы создать требуемое регламентными нормами давление.
4. Достигнув требуемой величины давления, фиксируемой наблюдателем на манометре, опрессовщик отключается.
5. Систему оставляют под давлением на определенное время (для систем отопления – не менее получаса; в некоторых случаях длительность выдержки может составлять 6-8 часов).
6. По завершении назначенного времени выдержки наблюдателем снова снимаются показания манометра. Различие показателей манометра – свидетельство наличия утечки в системе, которую требуется обнаружить и устранить.

Подключить опрессовщик к системе отопления можно, сняв один из кранов

Обратите внимание! После устранения утечки опрессовка проводится заново.

Опрессовка трубопроводов воздухом и водой

Для проведения испытания работоспособности системы отопления, водоснабжения или канализации потребуется насос (специальный или обеспечивающий циркуляцию жидкости в системе). Он подключается к системе отопления либо:

• непосредственно к крану, предназначенному для слива рабочей жидкости из системы отопления;
• к любому из радиаторов. Для этого снимается кран Маевского, а на его место устанавливается переходник, к которому присоединяется шланг от компрессора.

Испытание водопровода проводится сквозь патрубок подключения кранов, через которые осуществляется подача холодной или горячей воды. Для подключения к системе канализации потребуется вставить штуцер наноса в одну из ревизий, специальных тройников, смонтированных в отводящем трубопроводе через каждые 40-50 м.

Покупка в личное пользование опрессовщика, который будет применяться раз в год, вряд ли целесообразна. Какой насос использовать для подкачки воздуха или воды в систему, определяют, исходя из величины давления, которое требуется создать для проведения испытания (а оно должно превышать рабочее в 2-3 раза). Для опрессовки системы отопления частного домовладения должно хватить автомобильного компрессора или электрического насоса.

Содержание статьи:

Опрессовка водоснабжающих сетей проводится для того, чтобы проверить их функциональность и выявить слабые места. Своевременно устранив все неполадки, вы обеспечите работоспособность трубопровода и избежите серьезных поломок.

Необходимость гидравлических испытаний

Опрессовка позволяет выявить протечки в системе

Операция выполняется на небольшом отрезке магистрали, который изолируется от основной линии и подвергается испытанию повышенным давлением, граничащим с критическим. В ответвление накачивается большой объема сжатого воздуха или запускается водный поток под напором. Если ветка выдержит это испытание и сохранит герметичность, она признается годной для дальнейшей эксплуатации. На прорыв укажет падение давления на манометре.

Гидравлическим испытаниям обязательно подвергают:

• только что созданные магистрали;
• отремонтированные сети;
• пластиковые трубопроводы после чистки;
• трубные отрезки после замены поврежденного участка или установки муфты, тройника;
• водопроводные трубы в квартире после подключения водосчетчиков;
• системы отопления перед отопительным сезоном.

Опрессовочные мероприятия скважин проводятся для того, чтобы проверить отсутствие контакта транспортируемой жидкости с верхними слоями воды в шахте. Это нужно, чтобы точно определить глубину водозабора.

Подготовка к процедуре

Перед испытаниями необходимо осмотреть трубы на предмет явных дефектов и устранить их. Также потребуется удалить теплоноситель из систем отопления.

Дальнейшие действия следующие:

1. Промывка магистрали для ликвидации окалины, коррозийных и органических наростов.
2. Оценка состояния внутренней поверхности труб.
3. Монтаж невозвратного клапана и манометра, если они идут в комплекте с напорным оборудованием.

Невозвратный клапан требуется для удержания рабочей среды в сети.

При подготовке к процедуре важно также правильно выбрать насос. Маломощное напорное оборудование увеличит время тестирования, что может привести к искажению результатов.

Агрегаты бывают ручными и электрическими. Подходящий нужно подбирать, исходя из объемов тестируемых магистралей.

Для опрессовки системы водоснабжения в небольшом частном доме или квартире будет достаточно нагнетателя, прокачивающего сквозь себя пару-тройку литров в минуту. Работа на централизованных водопроводах и теплотрассах предполагает использование мощных циркуляционных насосов. Для воздушной опрессовки можно использовать автомобильный компрессор.

Порядок проведения работ

Опрессовку домашнего водопровода можно провести самостоятельно.

1. Герметизируйте тестируемый отрезок магистрали. Для этого перекройте запорную арматуру в конце и начале участка.
2. Отключите элементы системы, не рассчитанные на испытательное давление – предохранительные клапаны и другую арматуру, котел, бойлер, расширительные баки.
3. Подключите напорное оборудование. Насос подсоединяется к патрубку крана горячей или холодной воды. В отопительных сетях – к кранику радиатора.
4. Закачайте воду или воздух сквозь обратный клапан.
5. Контролируйте давление с помощью манометра. Для чугунных труб оно должно быть 1,5 атмосфер, для безнапорных пластиковых изделий – 1,5–2, для напорных – 10–15. При проверке сетей отопления в частных домах достаточно 2 атмосфер.
6. Отключите опрессовщик и зафиксируйте первичное значение на измерительном приборе и оставьте систему на 6–8 часов.

По истечении контрольного времени необходимо сравнить первоначальный показатель с текущим результатом. Если первый окажется ниже, в системе водоснабжения есть неполадки.

Если магистраль испытывают водным потоком, протечки обнаружить несложно. При воздушной опрессовке мыльным раствором промазывают все соединительные узлы. В месте утечки появляются пузыри. После устранения неполадок тестирование выполняют снова.

СНиП и меры безопасности

Опрессовка трубопровода водой либо воздухом регламентируется строительными нормативами:

• СНиП 3.05.01-85 посвящен коммуникационным сетям;
• СНиП 3.05.04-85 – наружным магистралям;
• СНиП 41-01-2003 – работе отопительных и вентиляционных систем.

В этих документах указан порядок проведения гидравлического тестирования, прописаны технологические схемы этого процесса и правила безопасности.

Самым главным является контроль за показателями давления во время тестирования. При их избыточной величине возможно разрушение деталей магистрали. Чтобы застраховаться от этого, стоит использовать опрессовщик со специальным ограничителем.

Практически любое вмешательство в водоснабжающие и отопительные системы подразумевает, что после этого будет проведена опрессовка. Она позволит выявить все слабые места, которые визуально отыскать невозможно.

Содержание

Популярные модели ручных опрессовочных насосов

На российском рынке широко представлены модели ручных опрессовщиков отечественного и зарубежного производителя, все они отличаются простотой конструкции и сравнительно низкой стоимостью.

Широкий ряд опрессовочных насосов выпускается известной немецкой компанией Rothenberger, имеющей в штате более 1200 сотрудников и 12 заводов в США и ведущих европейских странах.

Rothenberger RP 50 (100 у.е.) – ручной гидравлический опрессовщик, предназначенный для проверки герметичности труб, узлов и механизмов в водопроводных, сантехнических и отопительных магистралях. Емкость для воды выполнена из оцинкованной листовой стали, прибор имеет манометр в металлическом корпусе с тремя шкалами измерения и встроенный фильтр для защиты от загрязнений. Напорный шланг устройства выполнен в прочный тканевой оплетке, в конструкции предусмотрено наличие двойных клапанов, прибор рассчитан на работу с водой и маслом.

Технические параметры Rothenberger RP 50

• объем резервуара: 12 л.;
• максимальное давление: 50 бар.;
• подача жидкости: 45 мл. за такт;
• диаметр выходного патрубка: 1/2 дюйма;
• вес: 8 кг.

Рис. 6 Немецкий компрессор для опрессовки трубопроводов Rothenberger RP 50

Voll V-Test 50 (115 у.е.) – опрессовщик от белорусского производителя, имеет прочный резервуар из стали, окрашенный краской с порошковым напылением и насосный двухклапанный узел из коррозионно-стойкой латуни. Манометр с тремя шкалами отвечает за точность измерений, подключаемый шланг выполнен из каучука на тканевой основе, агрегат работает с водой и маслом.

• объем резервуара: 10 л.;
• максимальное давление: 50 бар.;
• подача: 45 мл. за такт;
• диаметр выходного патрубка: 1/2 дюйма;
• вес: 8 кг.

Рис. 7 Механический насос для опрессовки Voll V-Test 50

Сатурн НИР-60 (110 у.е.) – насос испытательный ручной (НИР) от отечественного производителя, прибор предназначен для гидравлических проверок различных емкостей и трубопроводных магистралей, рабочая жидкость – масло и вода.

Технические параметры Сатурн НИР-60

• рабочая температура жидкости: 5 – 80 С.;
• объем резервуара: 12 л.;
• максимальное давление: 60 бар.;
• подача: 40 мл. за такт;
• диаметр выходного патрубка: 1/2 дюйма.

Рис. 8 Ручной насос для опрессовки систем отопления Сатурн НИР-60

Что такое опрессовка системы отопления и водоснабжения

Отопление и водоснабжение — две системы, состоящие из большого количества самого разнообразного оборудования. Как известно, работоспособность любой многокомпонентной системы определяется самым слабым элементом — при выходе его из строя она останавливается полностью или частично. Чтобы выявить все слабые места и проводится опрессовка отопления и водоснабжения. Если говорить простым языком, специально поднимается давление намного выше рабочего, закачивая жидкость. Делают это при помощи специального оборудования, контролируют давление при помощи манометра. Второе название опрессовки — гидравлические испытания. Наверное, понятно почему.

Опрессовка отопления проводится после любого ремонта или перед отопительным сезоном

Когда проводится опрессовка системы отопления, давление поднимают на 25-80% в зависимости от типа труб, радиаторов, другого оборудования. Понятное дело, что такое испытание выявляет все слабые места — все, что не имеет запаса прочности, ломается, в изношенных трубах и ненадежных соединениях появляются течи. Устранив все выявленные неполадки, обеспечиваем работоспособность своего отопления или водоснабжения на некоторое время.

Если речь идет о централизованном отоплении, то опрессовка обычно проводится сразу после окончания сезона. В таком случае имеется приличный промежуток времени для ремонта. Но это не единственный случай, когда проводятся подобные мероприятия. Опрессовка еще проходит после ремонта, замены любого элемента. В принципе, это понятно, — надо проверить, насколько надежно новое оборудование и соединения. Например, вы спаяли из полипропиленовых труб отопление. Надо проверить, насколько качественными получились соединения. Сделать это можно при помощи опрессовки.

Если говорить об автономных системах в частных домах или квартирах, то новое или отремонтированное водоснабжение проверяется обычно просто пуском воды, хотя и тут проверка на прочность не помешает. А вот отопление желательно испытывать «на полную», причем и перед вводом в эксплуатацию, и после ремонта. Имейте в виду, что те трубопроводы, которые прячутся в стены, в пол или под подвесной потолок, необходимо испытать до того момента, как их закроют. Иначе, если при испытаниях окажется, что там есть утечки, придется все разбирать/разбивать и устранять проблемы. Мало кого это обрадует.

Как сделать правильный выбор

При выборе нужно учитывать емкость системы отопления

При выборе насоса нужно учитывать общую емкость системы, которая подвергается процедуре, и частоту проведения опрессовки. На рынке представлены модели различных марок, выбирать которые необходимо в зависимости от их типа. Ручные модели имеют упрощенную конструкцию, не доставляют сложностей и недорого стоят. Но для создания нужного уровня давления при работе с ними нужно тратить больше времени в отличие от насосов с электрическим приводом. Приборы различаются с учетом продолжительности работы и способны выдавать результаты с разной точностью, на которую влияет мощность конкретной модели.

Если в процессе процедуры используется насос с низкой мощностью, для проведения тестирования понадобится больше времени, поскольку такие устройства медленно заполняются водой. Выбирать опрессовщик нужно с учетом габаритов системы трубопровода, которую подвергают проверке. Если речь идет о частном доме, можно приобрести специальный нагнетатель, пропускающий 2-3 литра жидкости в минуту. Для многоэтажных домов и теплотрасс используют циркуляционные насосы, обеспечивающие непрерывное движение жидкости внутри системы.

Технология опрессовки в многоквартирном доме

Процедура опрессовки выполняется по единому алгоритму, проведение имеет некоторые особенности в различных случаях.

Специальные службы обязаны до и после отопительного сезона осуществлять гидравлические испытания.

Также это мероприятие проводится после ремонта или при вводе в эксплуатацию оборудования.

Итог мероприятия фиксируется документально и составляется соответствующий акт.

Перед опрессовкой проводят:

• осмотр узла подачи, трубопровода и других детали системы.
• проверку состояния теплоизоляции магистральной линии.

При эксплуатации свыше 5 лет, перед гидравлическим испытанием рекомендуется промыть систему. С этой целью заливается специальный раствор в освобожденные от теплоносителя трубы.

Завершив эти мероприятия, переходят к опрессовке. Действия имеют следующий порядок.

1. Во вновь смонтированную или промытую систему заливается вода.
2. При помощи специального нагнетающего оборудования создают повышенное давление, которое контролируется манометром.
3. Если уровень давления остается неизменным на протяжении 15-30 минут, то это говорит о герметичности системы и надежности оборудования, которое в нее включено.
4. Если наблюдается снижение давления, то выясняется причина этого.
5. Выяснив место, где происходит утечка, ее ликвидируют или меняют неисправный элемент и процедура повторяется.
6. Успешным считается испытание в случае падения давления не более 0,1 атм на протяжении 30 минут.

Кто проводит опрессовку

Ответственность по контролю работоспособности системы отопления и проведению профилактических мероприятий лежит на организации, которая ее эксплуатирует. Коммунальные службы занимаются этими вопросами в жилых домах, а на других предприятиях и учреждениях – соответствующие технические службы.

К проведению работ по опрессовке допускаются аттестованные специалист с необходимой квалификацией.

Эти работы в частных домах с автономным отоплением выполняются работниками сервисных организаций или самостоятельно, как и монтаж.

Вне зависимости от того, кто будет осуществлять мероприятия по опрессовке, следует придерживаться требований и правил нормативных документов, регламентирующих этот вид работ.

Проведение подготовительных работ перед опрессовкой

В каждой отопительной системе поддерживается рабочее давление, обеспечивающее движение по контуру теплоносителя, необходимого для нагрева труб и радиаторов отопления, которые, в свою очередь, обогревают окружающий их воздух в помещении. Сила же рабочего давления должна быть достаточной для поднятия теплоносителя на необходимую высоту (подробнее: «Рабочее давление в системе отопления — нормы и испытания «). Из этого следует заключение о том, что для более высоких домов требуется большее значение давления системы.

Перед тем, как делать опрессовку системы отопления, следует заметить – при опрессовке воздухом, или пневмоопрессовке, рабочее давление должно превышать норму на 40-50%. Повышение давления в системе связано с проходящими гидравлическими процессами на пути теплоносителя к зданию от магистрали.

Порядок проведения опрессовки системы отопления начинается с подготовительных работ, включающих следующие этапы:

• Проверка запорной арматуры (к примеру, вентилей) на каждом участке системы
• Проверка герметичности, которую можно обеспечить уплотнением сальниками необходимых участков
• Осмотр и, при необходимости, проведение ремонта элементов, предназначенных для изоляции трубопровода
• Отключение здания, в котором проводится опрессовка контура, при помощи заглушки от общей отопительной системы

Далее спускной кран, находящийся на «обратке», подготавливается для дальнейшего заполнения труб водопроводной водой. При заполнении отопления системы водой необходимо перекрыть задвижки, краны, а воздушники оставить открытыми.

Как выполнить опрессовку коллекторной системы отопления, подробное видео:

Установка и применение насоса

Схема опрессовки системы отопления

Опрессовочные аппараты и гидропрессы различного калибра используют для проведения испытаний систем отопления и водоснабжения, а также сантехнических установок. С их помощью проверяют целостность отдельных участков и выявляют различные неисправности. В первую очередь тестирование при помощи опрессовщика проводят во время сдачи системы в эксплуатацию. Во время монтажа элементов из полипропилена, полиэтилена или металлопластика в местах креплений могут образовываться зазоры. В дальнейшем любое из этих мест способно стать причиной утечки в процессе эксплуатации.

При помощи насоса можно быстро обнаружить участки с высоким риском возникновения протечки. Внутри системы создается давление с уровнем гораздо выше максимального рабочего. Если трубы способны выдерживать его в течение нескольких часов, это говорит о том, что они будут долго работать в нормальном режиме. Насос помогает оценить и качество проведенных ремонтных работ. Все элементы трубопровода, например, стояки, обязательно проверяют перед запуском, заставляя работать в условиях повышенного давления. Перед работами необходимо подготовить систему, если она является автономной, понадобится выключить теплогенератор.

В неавтономной системе участок, который будет проверяться, перекрывают при помощи кранов

Важно позаботиться о том, чтобы теплоноситель был слит. После контур системы заполняют водой, нагретой до температуры не более 45 градусов, в процессе заполнения воздух начнет постепенно уходить

На следующем этапе подсоединяют компрессор для опрессовки, доводят давление до рабочей отметки и осматривают участок на предмет повреждений. Затем давление постепенно увеличивают и оставляют на нужном уровне на 10-15 минут. Уровень давления регулируется при помощи манометра. Все места осматривают на предмет утечек, проверяют радиаторы, арматуру и стенки труб, исправность всех кранов и клапанов.

Профилактическая опрессовка систем позволяет предотвратить возможные утечки и аварии, выявить и ликвидировать повреждения на ранних этапах. Пресс гидравлический ручной либо электрический для опрессовки трубопроводов дополнительно помогает определить степень износа труб и предполагаемые сроки их замены.

Необходимый инструмент

Для создания требуемых условий при проведении опрессовки нужно оборудование, позволяющее достичь требуемого уровня давления. Чаще используется насос. Он совместно с обратным клапаном подключается при помощи шланга высокого давления к системе через патрубок. Основными характеристиками при выборе аппарата является уровень производительности и давление, которое он может создать

Если прибор работает от электричества, то обратите внимание на рабочее напряжение (220 В или 380 В)

При проведении работ с небольшим объемом контура, целесообразно использовать ручную конструкцию опрессовщика, который оборудован гидроцилиндром. Достичь большей эффективности и удобства эксплуатации можно при использовании поршневого устройства с электроприводом. Электрический тип опрессовщика за короткий срок создаст требуемое давление без приложения мускульных усилий. Эти приборы, помимо манометра, имеют оборудование для контроля и управления.

В частных домах, где низкое давление в системе, заполняют ее водой с последующей фиксацией показаний давления на манометре.

Содержание статьи

С трубами можно обращаться по-разному. Чаще всего, их сваривают, паяют или заталкивают в раструб. Однако в данной статье мы рассмотрим совершенной иное действо – опрессовку труб. Причем, в наше поле зрения попадет не только сам процесс, в результате которого выполняется опрессовка труб, но и технология выполнения данной работы.

↑

Опрессовка воздухом и водой – что это такое?

Опрессовка трубопровода относится к операциям, контролирующим целостность линии и качество монтажа труб и фитингов. Эта операция выполняется на относительно небольшом отрезке трубопровода, который изолируется от основной линии и подвергается испытанию повышенным давлением, граничащим с допустимым.

Опрессовка труб канализации, водопровода или системы отопления выполняется путем закачки в отдельную «ветку» большого объема сжатого воздуха или холодной воды, создающей в трубопроводе давление, близкое к критическому.

И если система выдержит это испытание и сохранит свою герметичность, то трубопровод признается годным для дальнейшей эксплуатации. Если система не выдерживает, и в слабом звене обнаруживается прорыв, который фиксируют падением давления на манометре, то вся тестируемая ветка отправляется на доработку.

↑

Когда необходима опрессовка?

Необходимо заметить, что такому испытанию подвергают все новые трубопроводы (перед сдачей в эксплуатацию) и некоторые старые системы (тестирование после ремонта). Кроме того, опрессовке подвергают все системы, при монтаже которых использовался метод стыковки в муфту. Ведь стык трубы и фитинга относится к традиционно слабым участкам конструкции трубопровода.

Еще одной причиной проведения проверки по методу опрессовки является сезонный режим работы трубопровода. Например, перед запуском центрального отопления опрессовкой проверяют все участки теплотрассы и системы отопления многоквартирного дома.

Опрессовка пластиковой канализации является не менее востребованной операцией: ведь ее выполняют и периодически (для контроля целостности отводящего трубопровода) и разово (после каждой прочистки труб). Причем последний вариант очень актуален – ведь в процессе чистки можно повредить либо саму трубу, либо место стыковки труб.

Еще один вариант контрольной операции — опрессовка скважин на воду – выполняется по несколько иным правилам. Ведь труба в шахте скважины находится в воде уже изначально, следовательно, опасаться  утечек из такой трубы не имеет смысла.

Однако потребителей интересует глубина забора воды из скважины — чем большее ее значение, тем лучше качество воды. Поэтому в процессе опрессовки скважин проверяют отсутствие контакта транспортируемой жидкости с верхними слоями воды в шахте.

↑

Опрессовка систем водоснабжения и отопления – как это делается?

Как правило, процесс контроля целостности труб и качества соединения стыков методом опрессовки можно реализовать в процессе выполнения следующих действий.

Действие первое: перекрытие и герметизация контролируемого участка. На данном этапе мы отсекаем подлежащую опрессовке ветку трубопровода от центральной линии водовода. Для этого нужно перекрыть запорную арматуру (краны или вентили) в конце и начале участка. Ну а для канализаций используются специальные заглушки из пластика, резины или дерева.

Действие второе: подключение к контролируемому участку источника, нагнетающего давление. Причем в качестве такого источника используется либо специальный насос для опрессовки труб, либо обычный насос, отвечающий за циркуляцию жидкости в системе.

Источник давления (насос) подключается к специальному отводу (патрубку), наличие которого предусмотрено еще в процессе проектирования трубопровода:

• опрессовка системы отопления  осуществляется с помощью специальных кранов, закрепленных на каждой батарее,
• водопровод можно опрессовать сквозь патрубок подключения крана горячей или холодной воды,
• с канализацией еще проще – штуцер наноса вставляется в ревизию – специальный тройник, монтируемый в отводящем трубопроводе с шагом в 40-50 метров.

Точность результатов и время работы, при этом, зависят от  мощности насоса. Ведь маломощный насос увеличит время тестирования — простой опрессовщик труб не сможет быстро заполнить габаритную трубу нужным объемом воздуха, а негерметичный стык – исказит все результаты наших испытаний.

Поэтому насосы для опрессовки нужно подбирать, исходя из объемов тестируемых трубопроводов. Так, для домашней системы будет достаточно нагнетателя, прокачивающего сквозь себя пару-тройку литров в минуту. Ну, а опрессовка теплотрасс предполагает использование в качестве нагнетателя циркуляционных насосов, отвечающих за течение жидкости в системе.

Действие третье: закачка воздуха (воды) и контроль стабильности давления в системе. На этом этапе происходит решающее действие – сквозь нагнетательный насос в систему закачивают воду или воздух. Причем закачка идет сквозь клапан обратного давления, который не позволяет воде (воздуху) двинуться в сторону, противоположную направлению закачки.

Величина «контрольного» давления зависит от материала трубы. Чугунные изделия проверяют давлением в 1,5 атмосферы, безнапорные трубы из пластика – давлением в 1,5-2 атмосферы, а напорные трубы – давлением в 10-15 атмосфер.

Причем само давление в трубе контролируют и в процессе 8-часовой «выдержки», и в ходе закачки воздуха (воды) в трубу. Основным измерительным инструментом, в этом случае, является обычный манометр. Результаты испытаний снимают со шкалы этого прибора.

Разумеется, манометр должен находиться за клапаном обратного давления, иначе никаких результатов вы не увидите.

В итоге, процесс контроля опрессовки выглядит следующим образом:

• вначале закачиваем воздух, контролируя давление по манометру,
• после повышения внутреннего давления до нужного результата отключаем нагнетатель,
• фиксируем первичное значение давления на манометре и оставляем систему на 6-8 часов,
• по истечению контрольного времени производим сравнения первичного значения давления на манометре с текущим результатом.

Если разницы нет – система герметична. В ином случае система не герметична и нуждается в доработке.

Используемые источники:

• https://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/opressovka-truboprovoda.html
• http://trubamaster.ru/obsluzhivanie/opressovka-trub.html
• https://strojdvor.ru/vodosnabzhenie/opressovka-sistemy-vodosnabzenia/
• https://mr-build.ru/newteplo/opressovsik-svoimi-rukami.html
• https://vsetrybu.ru/opressovka-trub.html
