Опрессовка теплого пола: назначение операции и варианты ее исполнения

Сразу же скажем, что опрессовку теплого пола своими руками нужно выполнять до того, как вы залили стяжку. Про стяжку под теплый пол мы говорили в одной из предыдущих статей.

Для чего необходимо делать опрессовку теплого пола?

Вы можете задать закономерный вопрос – «Для чего нужна опрессовка теплого пола?». Ведь на качественные термостойкие трубы изготовители обязательно дают гарантию. Однако, несмотря на это, трубы могут обладать отдельными дефектами, которые вы никак не увидите невооруженным глазом. К примеру, на стенках попадаются раковины, которые при подаче давления образовывают течи.

Другими словами опрессовка труб теплого пола необходима как для проверки качества соединения на фитингах, так и для проверки качества используемых труб.

Опрессовка системы теплого пола может быть проведена даже в тех случаях, если вы еще не подключили котел или сделали только одну комнату. Проверять целостность все равно можно и даже нужно. А для проведения работ существует 2 способа.

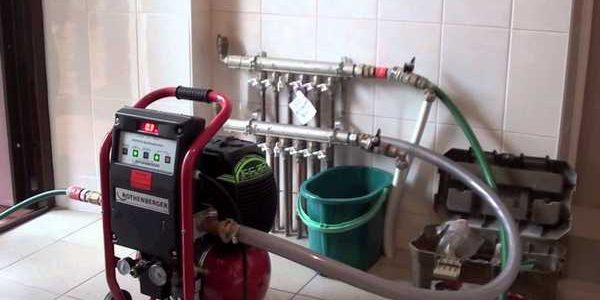

Как опрессовать теплый пол водой

Перед началом работ подобным способом контур должен быть раскатан по площади помещения и уже подключен к распределительному коллектору. К слову, на коллекторе тоже должны быть уже установлены запорные вентили.

Еще на коллекторе существуют специальные вентили для того, чтобы заполнить или слить систему. Заполнять контур можно как раз через них, подключив шланг. При заполнении водой необходимо создать давление 2,5-2,8 атм., но если возникают какие-либо проблемы, то может быть достаточно и 2 атм.

Заполнение теплого пола должно осуществляться по направлению движению жидкости-теплоносителя, другими словами с подачи. В первую очередь вам необходимо перевести в закрытое положение все вентили обратной подачи (они синего цвета). После этого открываете вентиль на вход подающего коллектора. После того, как система начнет заполняться водой вы услышите шипящие звуки. Не стоит волноваться, т.к. это будет выходить воздух через кран Маевского. Если же у вас установлен автоматическое воздухоотводящее устройство, то в этот момент будет отрабатывать оно.

Далее нужно приоткрыть любой из вентилей на обратном коллекторе и спускать воздух по крану для слива жидкости из обратного коллектора. По завершению выхода воздуха вы закрываете этот кран и переходите к следующему. Операцию повторяете со всеми контурами до тех пор, пока не выпустите воздух из всех.

Затем необходимо закрыть кран до подающего коллектора и открыть до обратного.

После полного заполнения системы и удаления воздуха, вы должны оставить ее под давлением. Естественно, что при этом вам следует проверить все контуры на предмет наличия течей. Конечно же, если что-либо обнаружится, то переходите к устранению.

Как опрессовать теплый пол воздухом

Когда возможность провести опрессовку водяного теплого пола водой отсутствует, то проверку можно провести с помощью воздуха.

В первую очередь вам нужно проверить закрытое положение всех кранов, включая краны Маевского и т.д. Если имеется автоматическое автоотводное устройство, то на время проверки его нужно открутить и вместо него поставить заглушку.

Давление можно создавать компрессором, автомобильным насосом и т.п. За неимением таковых, для создания давления вполне можно обойтись бытовым опрыскивателем, но при этом желательно, чтобы был подключен манометр. Для подключения шланга вам нужно найти штуцер, а до штуцера обязательно следует поставить кран, т.к. когда вы перестанете качать воздух пойдет обратно.

Когда происходит опрессовка воздухом, то требуется создание давления, которое будет превышать рабочее в раза 2, то есть когда предполагается, что система будет работать под давлением 1,5-2 атм., то проверять (опрессовывать) его следует при давлении 4-5 атм.

Обращаем ваше внимание на то, что указанное давление необходимо создавать только в контуре теплого пола, а не на промежутке от коллектора до котла. Все дело в том, что большинство нагревающих устройств держат давление до 3 атм., а если создать большее, то вы можете вывести его из строя. Этот участок вам следует опрессовывать отдельно, создавая разрешенное давление.

Для опрессовки воздухом существуют специальные устройства – опрессовщики, но покупка подобного устройства для одной-двух проверок будет нецелесообразно, так как стоят они немало.

После того, как вы заполнили воздухом систему на необходимое давление, вам необходимо закрыть кран и оставить все на 1 сутки. При этом вам нужно следить за тем, как падает давление. По большому счету оно падать не должно. Однако из практики стоит сказать, что небольшое падение все таки будет присутствовать, т.к. когда вы будете закачивать воздух, то он станет нагреваться, а впоследствии остынет.

Обратим еще ваше внимание на то, что созданное давление следует оставлять до окончания заливки стяжки. После заполнения системы вам нужно все имеющиеся соединения обработать мыльным раствором. Тем самым при наличии протечек вы сможете их увидеть.

Какой из способов выбрать?

По изучению обоих способов вы можете озадачиться – «Какой из способов опрессовки  лучше?» По большому счету лучше будет воздухом. Вы тут же можете спросить – «Почему?». Объясним. Когда вы проводите опрессовку теплого пола водой и оставляете его под давлением, но вовремя запустить в работу все не получается, то при наступлении холодов у вас появляется шанс разморозить всю систему. И здесь будет совершенно не важно теплый ли это пол или радиаторы отопления. При использовании воздушной системы подобной проблемы у вас не будет – опрессовали и успокоились. Особенно эта особенность касается системы теплого пола, так как при необходимости из радиаторов вы сможете быстро слить жидкость, а с контурами теплого пола так не получится.

Операции после опрессовки

После заполнения контуров воздухом или водой вам следует внимательно все проверять на наличие утечек. При опрессовке водой вы сами сможете увидеть точки протечек. Ну, а если для опрессовки используется воздух, то тогда вам потребуется внимательное обследование с мыльным раствором. При этом вам нужно проверять не только места соединений, но и трубы по всей длине, так как при работе могут возникать механические повреждения или же попасться брак.

По завершению заполнения и проверки вы должны оставить все на 1 сутки для возможности проявления утечек. В процессе проверки вы должны принимать во внимание то, что давление чуть-чуть упадет по естественным причинам – из-за перепадов температур. Однако подобное падение может быть не более 0,5 атм.

Контрольный пуск теплого пола

До того, как вы окончательно спрячете контуры под стяжку, вам есть смысл выполнить пуск в работу теплого пола. Тем самым вы сможете убедиться в полной работоспособности всей системы.

В общем, контрольный запуск теплых полов осуществляется в следующей последовательности:

1. До распределительного коллектора закрываете краны, обеспечиваете циркуляцию участка от котла до коллектора. Включаете в работу котел и циркуляционный насос. При этом котел должен запускаться не на максимальную мощность. Проверяете все точки соединений.

2. Открываете вентили контура, который находится на наибольшем удалении от котла и ждете момента его прогрева. При достижении разницы температуры в 5-10⁰С между линией подачи и линией обратки, вам необходимо открывать второй контур. Естественно вы услышите шипящие звуки. По подобной схеме запускаете все контуры.

3. Поднимаете температуру до максимального значения для теплого пола – 60⁰С, при условии, что теплый пол является единственным отоплением.

4. При наличии комбинированного отопления, то рабочая температура должна быть выставлена на термостатах системы. Под максимальной температурой система должна пробыть не менее 6 ч.

По завершении опрессовки и проверки всех узлов вы можете приступать к заливке стяжки и укладке чистового покрытия.

Установка водяного обогревательного контура включает такой этап как опрессовка теплого пола, который специалистами считается обязательным, поскольку в ходе его проведения выясняются возможные протечки системы. Выполняется процедура опрессовки непосредственно перед заливкой стяжки.

Опрессовка теплого водяного пола

Что такое опрессовка и ее значение

Монтаж водяного теплого пола не может считаться полностью законченным, если не проведены контролирующие мероприятия по его качеству, которые носят название опрессовки. Выполняется она по определенному алгоритму под избыточным давлением и позволяет убедиться в герметичности соединений и отсутствии скрытых дефектов в трубах. Поэтому подходить к ее проведению своими руками следует ответственно.

Опрессовка теплого пола своими руками

После выполнения опрессовки появляется возможность исправить выявленные проблемы и убедиться в эффективности работы водяного контура еще до начала выполнения стяжки.

В зависимости от условий применяется три методики проверки работоспособности установленной системы:

• вывод водяного контура на несколько дней на рабочий режим с горячей водой;
• тестирование на повышенном давлении системы при холодном теплоносителе;
• опрессовка воздухом.

С помощью компрессора подается сжатый воздух и открывается спускной патрубок

Способ проведения опрессовки с использованием воды

Прежде чем выполнять опрессовку своими руками, необходимо установить на выбранное место коллекторный ящик и подключить смонтированные греющие водяные контуры.

Монтаж коллекторного шкафа

Затем ведется заполнение контуров водой с подачи. Для этого на коллекторе обратки закрываются колпачки, а на подаче приоткрывается кран. Поступающей в трубы водой начинает вытесняться из них воздух с хорошо слышимым шипением через автоматический воздухоотводчик.

После этого открывается кран на обратке, чтобы также стравить воздух. Если контуров несколько, то действия повторяются с каждым из них, пока весь воздух не выйдет из системы. После этого следует перекрыть вентиль, находящийся на подаче на входе в коллектор.

Следующим действием становится открывание вентиля, расположенного перед обраткой.

Процесс опрессовки теплого пола

• Если выбран способ контрольной проверки в форме установки рабочих температур, то делать это нужно постепенно. Начальная температура теплоносителя в контуре должна составлять 20°С. Выждав несколько часов, ее поднимают еще на 5°С, внимательно контролируя состояние стыков, внешних поверхностей труб, соединений.
• Если протечки появились, то вода из системы сливается и принимаются меры по устранению неисправностей. После этого вновь подается теплоноситель и при достижении проектной температуры система остается два-три дня. Определив после визуального осмотра отсутствие неисправностей, температура снижается, чтобы вода в системе была прохладной, и заливается стяжка.

  Схема коллектора

• Второй метод базируется на создании избыточного давления. В этом случае после полного заполнения системы холодным теплоносителем создается давление, которое должно в 1,5–2 раза быть больше, чем рабочее. В таком состоянии водяной контур остается в течение суток. За это время выявляются места, где вода просачивается из-за дефектов самих труб или неплотных соединений. Устранение проблем проводится после сливания теплоносителя, а потом испытания повторяются.

Опрессовка воздухом

Методика проведения своими руками опрессовки с использованием воздуха обычно проводится, если по какой-то причине невозможно это сделать водой.

Последовательность выполнения:

Опрессовщик Ridgid 1460E

• Вначале необходимо проверить, герметично ли закрыты все краны, включая сливные и краны Маевского. Если на системе установлен автоматический воздухоотводчик, то он откручивается и на его место ставится заглушка.
• Подключается механизм, создающий давление. Это может быть автомобильный насос, снабженный манометром, или компрессор. Для присоединения идущего от них шланга нужен штуцер и кран, установленный после него. Создаваемое в системе давление должно в 2–3 раза превышать рабочие значения.

Мнение экспертаСергей ПермяковИнженер систем отопления

Важно!

Создается избыточное давление в пределах от 4 до 5 атм только в трубах водяного контура. На участке от коллектора до котла этого делать нельзя, чтобы не повредить котел, который может быть не рассчитан на подобные нагрузки. Обычно максимум давления для отопительных агрегатов составляет около 3 атм, поэтому обозначенный участок труб проверяется отдельно при создании допустимого максимума.

• После закачки воздуха до нужного по расчетам давления, кран закрывается. Система в таком состоянии оставляется на сутки. В течение этого времени ведется контроль за значениями давления, которое не должно падать, хотя незначительное снижение (≈ на 0,5 атм) все же может наблюдаться из-за остывания воздуха, немного нагревающегося во время закачки компрессором.
• Чтобы обнаружить места с негерметичными соединениями, их покрывают мыльным раствором (можно взять средство, используемое для чистки стекол). Если появились пузырьки, значит, имеются неплотности, требующие устранения.

  Таблица соответствия разных единиц измерения давления для опрессовки

Если испытания прошли успешно, давление остается в системе, пока не будет залита полностью стяжка.

Опрессовка системы отопления воздухом

Подбор вариантов

Решая, каким способом лучше сделать опрессовку в конкретных условиях, необходимо учесть несколько факторов.

При применении для водяных контуров металлопластиковых труб целесообразно проводить испытание холодной водой, создавая давление с показанием в 6 бар. Выдерживается в таком состоянии система 24 часа. При сохранении давления неизменным трубы могут заливаться бетоном. Важно учитывать, что показания манометра во время обустройства стяжки не изменяются, то есть контур остается под давлением.

Таблица испытания труб системы теплого пола

Если используются трубы, изготовленные из современного сшитого полиэтилена, то инструкция предусматривает, что давление, создаваемое в системе, должно в два раза превышать рабочие показатели, при этом оно не может быть меньше 6 бар. Спустя 30 минут, когда давление спадет, следует его восстановить до прежних значений.

Повторяется подобная процедура дважды. Затем давление доводится до первоначального значения, и система водяного пола оставляется на 24 часа. Она считается исправной и прошедшей испытание, если через сутки давление падает не более чем на 1,5 бар.

Иногда рекомендуется после тестового контроля холодной водой под давлением дополнительно проверить систему при максимальной температуре теплоносителя, осмотрев еще раз все соединения и убедившись в целостности труб. Температура поднимается плавно до нужного значения. Контуры в таком режиме должны находиться несколько суток. Если возникает необходимость, то соединения подтягиваются. Исправную систему можно заливать только после остывания, не снижая давление.

Таблица для определения давления воды в системе теплого пола

Если выбирать между способом проведения опрессовки водой или воздухом, то многие специалисты отдают предпочтение второму варианту. Считается, что в случае проведения опрессовки в теплый сезон есть риск, что до наступления холодов система, уже залитая стяжкой, еще не будет готова к эксплуатации. Поскольку в контурах находится вода, она может замерзнуть и нанести непоправимые повреждения. Воздух же без опасения в системе может находиться в любое время года.

Несколько советов

Технические мероприятия по промывке систем отопления

При опрессовке с использованием повышенного давления существует опасность, что трубы могут быть вырваны из гнезд, если применялись монтажные ленты. Чтобы избежать этого, следует заранее с определенным шагом поставить маяки для стяжки и зафиксировать их локальными участками раствора.

После затвердевания образуется каркас, дополнительно удерживающий трубы. Если в процессе монтажа контур привязывался к сетке, то проводить дополнительных укрепляющих мероприятий не нужно.

Перед заливкой во время опрессовки в систему теплоносителя, трубы следует промыть, используя проточную воду. Это позволит удалить из них возможные загрязнения. Для промывки контур несколько раз заполняется и сливается. Окончанием процедуры считается появление на выходе абсолютно чистой жидкости.

Видео: Опрессовка теплого водяного пола

Так называется гидравлическое испытание, с помощью которого проверяется готовности системы «теплый пол» к работе по предназначению. Опрессовка теплого пола позволяет удостовериться в целостности и работоспособности собранной конструкции до того момента, пока сверху не устроена песчано-цементная стяжка.

Что такое опрессовка и ее назначение

Установка водяной системы отопления под напольное покрытие будет считаться незавершенной полностью, если не организованы проверочные мероприятия по контролю качества, называемые опрессовкой теплого пола. Проводят ее по утвержденному алгоритму, создавая избыточное давление, чтобы удостовериться в герметичности всех соединений и отсутствии в самих трубах дефектов скрытого характера. Поэтому опрессовку теплого пола, установленного своими руками, рекомендуется выполнять со всей ответственностью.

По завершению данного мероприятия есть возможность устранить проявившие себя проблемы, убедиться, что водяной контур функционирует эффективно. После этого можно спокойно заливать стяжку.

Варианты опрессовки

Учитывая имеющиеся условия, можно организовать проведение опрессовки теплого пола своими руками, применив одну из трех методик:

• вывести водяной контур трубопровода теплого пола на рабочий режим с применением горячей воды. Проверка водяных труб горячим носителем выполняется в течение нескольких дней;
• выполнить тестирование, залив холодный теплоноситель и создав повышенное давление;
• провести опрессовку теплого пода воздухом.

С использованием воды

До момента проведения проверки на подобранное место устанавливается коллекторный шкаф, подсоединяются греющие трубы, по которым буде передвигаться вода.

Теперь открывается кран подачи воды, система полностью наполняется. Одновременно с этим на обратке колпачки закрываются. Поступающая жидкость вытесняет воздух, об этом нам напомнит характерное шипение, издаваемое автоматическим отводчиком.

Затем следует открыть кран обратки, чтобы стравить остатки воздуха. Если система устроена в несколько контуров, такие операции выполняются для каждого поочередно. Подача воды прекращается, вентиль перекрывается.

Очередной рабочий этап – открытие вентиля, установленного перед обраткой.

Если вами выбран способ опрессовки системы теплого пола в виде установки рабочих температурных режимов, то выполняется это постепенно. Изначально температура воды в трубах должна быть около двадцати градусов. Через несколько часов режим поднимается на пять градусов, при этом стыки и внешние контуры труб находятся под пристальным наблюдением.

Если проявится протечка, воду из системы сливают и устраняют неисправность. Потом тепловой носитель подается повторно, пока не будет достигнут проектный температурный режим. В этом состоянии система обогрева остается на несколько дней. Визуально определив, что с трубами все в порядке, воду постепенно остужают, и можно приступать к обустройству стяжки.

Второй вариант проверки подразумевает создание давления воздушными массами в необходимое количество атмосфер. Опрессовка в данном случае начинается, когда система теплого пола наполнится холодной водой. Создаваемое давление должно превышать рабочий предел в полтора – два раза, и такое состояние контура выдерживается в течение суток. Этого будет достаточно, чтобы выявить все слабые места, где вода сможет просочиться. Для устранения неисправностей воду сливают, потом проверочные мероприятия проводятся повторно.

Опрессовка воздухом

После установки теплого пола его опрессовка может быть выполнена воздухом. Этот способ применяется в том случае, если отсутствует возможность проверить трубы наполнением их водой.

Действия по опрессовке системы теплого пола воздухом выполняются в следующей последовательности:

• сначала проверяется герметичность закрытых кранов. Если ваша система имеет автоматический отводчик воздуха, его необходимо снять и установить временную заглушку;
• подсоединяется устройство, создающее давление. Чтобы выполнить опрессовку теплого пола воздухом своими руками, можно воспользоваться автомобильным насосом с манометром либо компрессорной установкой. Через штуцер подсоединяется шланг, после точки подключения устанавливается кран. Давление при опрессовке труб системы теплого пола создается такое, чтобы в несколько раз превысить рабочий предел. Здесь есть важная особенность. Повышенное давление необходимо создавать исключительно в трубах, а участок от котла до коллектора таким способом не проверяется, чтобы не нанести повреждения отопительному оборудованию, который для подобных перегрузок может быть не предназначен;
• после того, как в системе создастся нужное воздушное давление, кран перекрывается, контур труб в таком состоянии остается на двадцать четыре часа. За это время следует контролировать уровень давления – он должен оставаться неизменным;
• для обнаружения негерметичных соединений стыковочные участки покрываются мыльным раствором. Появившиеся пузырьки означают, что в этом месте необходимо выполнить ремонт.

Если опрессовка теплого пола перед заливкой воды завершилась успешно, то система остается с воздухом до тех пор, пока не зальется стяжка.

Критерии выбора

Чтобы решить, как правильно сделать опрессовку теплого пола,  рекомендуется учесть определенные факторы.

Если для водяной системы уложены металлопластиковые трубы, то опрессовку теплого пола следует выполнять холодной водой, подняв давление до 6 бар. В этом состоянии трубы остаются на сутки. Если показатель давления остается неизменным, можно залить бетонную стяжку.

В случае, когда система смонтирована из труб, изготовленных из современного полиэтиленового материала, инструкцией предусматривается, что проверочное давление должно превышать рабочий режим в два раза и составлять не менее 6 бар. Через полчаса, как только давление спадает, его восстанавливают до прежнего значения.

Такая процедура перед заливкой теплового носителя выполняется два раза. После этого давление возвращается в первоначальное состояние, система выдерживается не менее суток. Если через это время показатель уменьшится менее, чем на 1.5 бар, то отопительную систему можно считать исправной и успешно протестированной.

Иногда, сделав опрессовку холодной водой под давлением, специалисты советуют устроить контрольное тестирование, залив в трубы максимально подогретый тепловой носитель, чтобы еще раз удостовериться в целостности системы. В этом случае воду подогревают постепенно, доводя ее до требуемого значения. В таком режиме контур должен проработать несколько дней. При необходимости соединения подтягиваются. Если система в полном порядке, ей дают остыть и наполняют водой, не уменьшая давления.

Делая выбор между вариантами опрессовки, мастера чаще отдают предпочтение второму варианту. Принято полагать, что при проведении проверки в теплый сезон появляется риск, что до начала холодов трубы, залитые стяжкой, еще не будут подготовлены к эксплуатации.

Ведь вода, находящаяся внутри, способна замерзнуть и повредить систему. В этом случае вариант с воздухом будет менее опасным.

Проверка и контрольный пуск теплого пола

Такая операция имеет смысл, пока трубы не укрыты стяжкой. При контрольном пуске можно окончательно убедиться, что все сделано надежно.

Контрольный запуск выполняется в определенной последовательности:

• возле коллектора закрывается вентиль, чтобы тепловой носитель перемещался только через котел. Запускается насос, потом – отопительный агрегат, но не на всю мощность. Проверяются места соединений;
• открывается самая дальняя от котла петля системы теплого пола, необходимо дождаться, пока она полностью прогреется. Как только разница температурного режима между подачей и обраткой составит 5 – 10 градусов, открывается второй по отдаленности контур. Так запускаются все имеющиеся петли;
• температуру увеличиваем до максимального предела. Этто выполняется для системы, представляющей собой основной источник тепла;
• если теплый пол играет второстепенную роль в отоплении, то выставляем терморегуляторное устройство, и система должна проработать в заданном режиме не менее шести часов.

Как только опрессовка системы дала положительный результат, и это подтвердилось пробным запуском, можно окончательно быть уверенным, что все сделано правильно.

При строительстве учитывается недолговечность необходимых материалов и срок их эксплуатации. Конечно производитель дает гарантию на трубы для теплого пола, что говорит об их качестве, но не исключены и неприятные ситуации, когда оказывается, что очевидный дефект обнаруживают слишком поздно. Опрессовка позволяет проверить трубы на прочность еще до завершения финальных работ.

Нужна ли опрессовка теплого пола, если мы делаем сами и для себя

По нормам опрессовка теплого пола необходима, особенно если трубы скрыты в конструкциях. Это нужно для того, чтобы убедиться в отсутствии дефектов сборки и материалов, возможных протечек.

Опрессовку делают один раз — после монтажа системы. В последующем, если нет падения давления, в этом нет необходимости.

Выбираем варианты исходя из своих возможностей

Существуют два способа проведения такой процедуры:

• Опрессовка с использованием воды;
• Опрессoвка с использованием воздуха.

Разберем каждый из них, чтобы иметь больше данных перед выбором.

Опрессoвываем водой

Перед тем, как начать опрессовку водяного теплого пола, потребуется присоединить трубу к коллектору. При помощи вентелей, предназначенных для контроля циркуляции жидкости, трубы заполняются водой для дальнейшей опрессoвки. После наполнения вентили перекрывают, а давление варьируется от 2.3 до 2.8 атм.

Затем из отопительных элементов выводят воздух. Для этого закупоривают все колпачки на коллекторе и только после этого медленно открывают кран перед коллектором. Убедиться, что воздух выходит из контуров можно услышав характерный звук, похожий на шипение. Также выпускают весь холодный воздух из коллетора обратки.

Когда система полностью заполнится водой, стоит оставить ее на какой-то срок под установленным давлением. При этом на глаз выявляются места возможных трещин. Если такая найдена, то нужно прекратить монтаж теплого пола и устранить поломку.

Как быть, если вода еще не проведена в дом? Для начала требуется  теплоноситель, которым наполняют некоторую емкость, и погружают туда насос. При этот закупоривают шаровые краны. Далее присоединяют штуцеры насоса и коллектора к шлангу, с помощью хомутов фиксируют его. Оставляют кран коллектора в открытом положении и включают насос.

Действия те же, что в вышеописанном способе. Воздух начинает выходить, в это время требуется наблюдать за стрелкой манометра и присутствием жидкости в ёмкости. При необходимости насос останавливают.

По мере уменьшения воздуха в трубах теплого пола стрелка манометра покажет все большее давление. Как только будет достигнут необходимый показатель, насос отключают и шаровой кран закупоривают. Дальше проверяют трубы по прежней схеме.

Опрессовка теплого водяного пола своими руками в жилом доме осуществляется следующим образом:

1. Вентелями отделяется участок системы, чтобы обеспечить круговую циркуляцию воды. По прядку запускается насос и котел отопительного прибора, не допуская полной мощности. Проводится относительная проверка качества собранной системы.
2. Открывается крайняя петля пол, только сначала ее полностью прогревают. Когда разница между значениями температуры воды будет равняться нескольким градусам (максимально допустимая 10), открывают следующие краны. И так делают до окончательного результата.
3. Затем добиваются того, чтобы температура закачиваемой воды равнялась 60-ти градусам, если кроме теплых полов в доме больше нет отопительных элементов.
4. Температуру держат несколько часов в работающем режиме (5-7 и более). Во избежание беспокойства в будущем, рекомендуется делать записи о всех значениях температуры и давлении в каждой части системы. И если сработает аварийная защита котла теплого пола или выявится неисправность, удастся быстро устранить ее благодаря сделанным записям.

Как только вы убедитесь, что все отлично работает, допускается начинать заливать стяжку теплого пола.

Опрессoвываем воздухом

Как сделать опрессовку, если нет возможности провести в дом воду вовсе? В таком случае ее заменяют воздухом.

Для опрессовки теплого пола воздухом используется другой механизм. Сначала смотрят все ли краны закупорены крепко и нет ли протечек. Так как требуется наполнять трубы воздухом, а не выгонять его из системы, то стоит убрать воздухоотводчик и прочно закрыть оставшийся на его месте выход.

Здесь для получения нужного давления понадобится насос для авто с наличием манометра и компрессор, к которому подключаем шланг с краном и штуцером, чтобы не выпустить воздух, а следовательно не потерять давление.

Давление в трубах теплого пола увеличивают в несколько раз. Например, если обычный показатель был около полутра или двух атмосфер, то для опрессoвки необходимо четыре или пять.

Требуемое давление фиксируется в самом теплом полу, а не на части оборудования от котла до коллектора. Почему? Потому, что некоторые существующие котлы поддерживают давление не более трех атмосфер, и повышение его на несколько единиц деформирует котел. Эту часть системы стоит прогнать уже после завершения основной работы с полами, используя при этом рекомендованное значение давления котла для теплого пола.

После закачки воздуха до давления четырех атмосфер кран перекрывается, в таком виде рекомендуется оставить теплый пол на несколько суток. Во время этого этапа опрессовки стоит наблюдать за уменьшением давления. Вообще, при исправных комплектующих его не будет. Но есть и исключения, связанные с переменой температур, которое вызывает изменение давления. В таком случае колебания окажутся незначительными.

Как только установлено давление для теплого пола, промывают скрепляемые места. Подойдет мыльный раствор или средство для окон. Во время опрессовки процедура требуется для того, чтобы по пузырькам понять, где есть прорехи и наблюдается утечка воздуха.

После выполнения опрессовки теплого пола проверяют места соединений на герметичность. Если использовалась вода, то станут видны протечки. При выборе воздуха для опрессовки берут мыльный раствор. Им обрабатывают все части системы, так как возможен некачественный монтаж или брак комплектующих. При этом смотрят, нет ли лишних пузырьков.

Все вместе при опрессовке теплого пола придется оставить где-то на сутки, этого достаточно для выявления прорех. Но тут стоит принять во внимание некоторые нюансы. Во время простоя возможно падение давления, связанного с изменением температуры. Это закономерно, так как при охлаждении воздуха или воды трубы сжимаются, но незначительно.

Первый запуск – на что следует обратить внимание

Контрольный запуск опрессовки теплого пола проводят по следующей схеме:

1. Замыкают систему. Для этого перекрывается вентиль перед коллектором. По очереди запускают сначала насос, потом котел, только не на полную мощность. Уже во время этого этапа проводят оценку качества собранной конструкции и выявляют первые щели – результат недостаточной квалификации или некачественных деталей.
2. Открывают петлю пола. Главное – подождать, когда она полностью нагреется и только после того, как разница между значениями температур доснигнет 5-7 градусов, открывать второй, третий и остальные краны. То есть с каждым новым запуском контура выпускают воздух.
3. Устанавливают на подаче воды температуру в 50-70 градусов, допустимо взять усредненное значение. При смешанном отоплении температуру контуров устанавливают на термостатах.
4. Для завершения работ по опрессовке все держат какое-то время в рабочем состоянии. В зависимости от качества материала и найденных неисправностей (их исправляют даже на поздних этапах) это время может варьироваться от нескольких часов до целых суток. Но для обеспечения безопасности не рекомендуется пренебрегать проверкой, поскольку после заливки полов поменять трубы без особого ущерба будет довольно сложно.

При отсутствии перепадов давления и других неисправностей завершают процесс опрессовки и начинают стягивать полы.

Установка водяного обогревательного контура включает такой этап как опрессовка теплого пола, который специалистами считается обязательным, поскольку в ходе его проведения выясняются возможные протечки системы. Выполняется процедура опрессовки непосредственно перед заливкой стяжки.

Опрессовка теплого водяного пола

Что такое опрессовка и ее значение

Монтаж водяного теплого пола не может считаться полностью законченным, если не проведены контролирующие мероприятия по его качеству, которые носят название опрессовки. Выполняется она по определенному алгоритму под избыточным давлением и позволяет убедиться в герметичности соединений и отсутствии скрытых дефектов в трубах. Поэтому подходить к ее проведению своими руками следует ответственно.

Опрессовка теплого пола своими руками

После выполнения опрессовки появляется возможность исправить выявленные проблемы и убедиться в эффективности работы водяного контура еще до начала выполнения стяжки.

В зависимости от условий применяется три методики проверки работоспособности установленной системы:

• вывод водяного контура на несколько дней на рабочий режим с горячей водой;
• тестирование на повышенном давлении системы при холодном теплоносителе;
• опрессовка воздухом.

  С помощью компрессора подается сжатый воздух и открывается спускной патрубок

Способ проведения опрессовки с использованием воды

Прежде чем выполнять опрессовку своими руками, необходимо установить на выбранное место коллекторный ящик и подключить смонтированные греющие водяные контуры.

Монтаж коллекторного шкафа

Затем ведется заполнение контуров водой с подачи. Для этого на коллекторе обратки закрываются колпачки, а на подаче приоткрывается кран. Поступающей в трубы водой начинает вытесняться из них воздух с хорошо слышимым шипением через автоматический воздухоотводчик.

После этого открывается кран на обратке, чтобы также стравить воздух. Если контуров несколько, то действия повторяются с каждым из них, пока весь воздух не выйдет из системы. После этого следует перекрыть вентиль, находящийся на подаче на входе в коллектор.

Следующим действием становится открывание вентиля, расположенного перед обраткой.

Процесс опрессовки теплого пола

• Если выбран способ контрольной проверки в форме установки рабочих температур, то делать это нужно постепенно. Начальная температура теплоносителя в контуре должна составлять 20°С. Выждав несколько часов, ее поднимают еще на 5°С, внимательно контролируя состояние стыков, внешних поверхностей труб, соединений.
• Если протечки появились, то вода из системы сливается и принимаются меры по устранению неисправностей. После этого вновь подается теплоноситель и при достижении проектной температуры система остается два-три дня. Определив после визуального осмотра отсутствие неисправностей, температура снижается, чтобы вода в системе была прохладной, и заливается стяжка.

  Схема коллектора

• Второй метод базируется на создании избыточного давления. В этом случае после полного заполнения системы холодным теплоносителем создается давление, которое должно в 1,5–2 раза быть больше, чем рабочее. В таком состоянии водяной контур остается в течение суток. За это время выявляются места, где вода просачивается из-за дефектов самих труб или неплотных соединений. Устранение проблем проводится после сливания теплоносителя, а потом испытания повторяются.

Опрессовка воздухом

Методика проведения своими руками опрессовки с использованием воздуха обычно проводится, если по какой-то причине невозможно это сделать водой.

Последовательность выполнения:

Опрессовщик Ridgid 1460E

• Вначале необходимо проверить, герметично ли закрыты все краны, включая сливные и краны Маевского. Если на системе установлен автоматический воздухоотводчик, то он откручивается и на его место ставится заглушка.
• Подключается механизм, создающий давление. Это может быть автомобильный насос, снабженный манометром, или компрессор. Для присоединения идущего от них шланга нужен штуцер и кран, установленный после него. Создаваемое в системе давление должно в 2–3 раза превышать рабочие значения.

Важно!

Создается избыточное давление в пределах от 4 до 5 атм только в трубах водяного контура. На участке от коллектора до котла этого делать нельзя, чтобы не повредить котел, который может быть не рассчитан на подобные нагрузки. Обычно максимум давления для отопительных агрегатов составляет около 3 атм, поэтому обозначенный участок труб проверяется отдельно при создании допустимого максимума.

• После закачки воздуха до нужного по расчетам давления, кран закрывается. Система в таком состоянии оставляется на сутки. В течение этого времени ведется контроль за значениями давления, которое не должно падать, хотя незначительное снижение (≈ на 0,5 атм) все же может наблюдаться из-за остывания воздуха, немного нагревающегося во время закачки компрессором.
• Чтобы обнаружить места с негерметичными соединениями, их покрывают мыльным раствором (можно взять средство, используемое для чистки стекол). Если появились пузырьки, значит, имеются неплотности, требующие устранения.

  Таблица соответствия разных единиц измерения давления для опрессовки

Если испытания прошли успешно, давление остается в системе, пока не будет залита полностью стяжка.

Опрессовка системы отопления воздухом

Подбор вариантов

Решая, каким способом лучше сделать опрессовку в конкретных условиях, необходимо учесть несколько факторов.

При применении для водяных контуров металлопластиковых труб целесообразно проводить испытание холодной водой, создавая давление с показанием в 6 бар. Выдерживается в таком состоянии система 24 часа. При сохранении давления неизменным трубы могут заливаться бетоном. Важно учитывать, что показания манометра во время обустройства стяжки не изменяются, то есть контур остается под давлением.

Таблица испытания труб системы теплого пола

Если используются трубы, изготовленные из современного сшитого полиэтилена, то инструкция предусматривает, что давление, создаваемое в системе, должно в два раза превышать рабочие показатели, при этом оно не может быть меньше 6 бар. Спустя 30 минут, когда давление спадет, следует его восстановить до прежних значений.

Повторяется подобная процедура дважды. Затем давление доводится до первоначального значения, и система водяного пола оставляется на 24 часа. Она считается исправной и прошедшей испытание, если через сутки давление падает не более чем на 1,5 бар.

Иногда рекомендуется после тестового контроля холодной водой под давлением дополнительно проверить систему при максимальной температуре теплоносителя, осмотрев еще раз все соединения и убедившись в целостности труб. Температура поднимается плавно до нужного значения. Контуры в таком режиме должны находиться несколько суток. Если возникает необходимость, то соединения подтягиваются. Исправную систему можно заливать только после остывания, не снижая давление.

Таблица для определения давления воды в системе теплого пола

Если выбирать между способом проведения опрессовки водой или воздухом, то многие специалисты отдают предпочтение второму варианту. Считается, что в случае проведения опрессовки в теплый сезон есть риск, что до наступления холодов система, уже залитая стяжкой, еще не будет готова к эксплуатации. Поскольку в контурах находится вода, она может замерзнуть и нанести непоправимые повреждения. Воздух же без опасения в системе может находиться в любое время года.

Несколько советов

Технические мероприятия по промывке систем отопления

При опрессовке с использованием повышенного давления существует опасность, что трубы могут быть вырваны из гнезд, если применялись монтажные ленты. Чтобы избежать этого, следует заранее с определенным шагом поставить маяки для стяжки и зафиксировать их локальными участками раствора.

После затвердевания образуется каркас, дополнительно удерживающий трубы. Если в процессе монтажа контур привязывался к сетке, то проводить дополнительных укрепляющих мероприятий не нужно.

Перед заливкой во время опрессовки в систему теплоносителя, трубы следует промыть, используя проточную воду. Это позволит удалить из них возможные загрязнения. Для промывки контур несколько раз заполняется и сливается. Окончанием процедуры считается появление на выходе абсолютно чистой жидкости.

Видео: Опрессовка теплого водяного пола

Используемые источники:

• https://stroysoveti.ru/otoplenie-i-santehnika/kak-vyipolnit-opressovku-teplogo-pola.html
• https://vteple.info/teplyj-pol/opressovka-teplogo-pola
• https://pechiexpert.ru/opressovka-teplogo-pola-varianty-ee-ispolneniya-01/
• https://pol-inform.ru/teplyi/kak-sdelat-opressovku-vodyanogo-tepl/
• https://kaminyn.ru/tyoplyiy-pol/vodnyiy/opressovka-teplyih-polov.html
