Содержание:1. Материалы и инструменты.2. Схемы буржуек.3. Основные этапы изготовления буржуйки.4. Устройство дымохода.5. Правила безопасной установки металлической печи.6. Увеличиваем КПД печи.7. Видео по теме: Печь буржуйка своими руками. Небольшой дачный домик, гараж или мастерскую можно отопить с помощью небольшой компактной металлической печи, называемой буржуйкой. Ее можно сделать как из старой стальной трубы, газового баллона, бочки и даже старой фляги, так и сварить из листов металла. Самое главное, чтобы металл для изготовления такой печи был не слишком тонким.
Материалы и инструменты
Для создания буржуйки понадобятся:• металл толщиной 3±0,5 мм: более тонкие листы быстро прогорят, кроме того, под действием высокой температуры их может повести, и печь станет бесформенной; толстостенный же металл будет прогреваться очень долго;• труба для дымоотвода;• прутки 16 мм;• лист металла толщиной от 0,3 мм для устройства ящика для сбора золы;• рулетка, линейка, мел;• сварочный аппарат 140-200А;• болгарка для резки металла; для проделывания круглых отверстий удобней пользоваться газовым резаком;• металлическая щетка для зачистки мест сварки;• наждачный круг для подгонки дверок;• дрель и сверла.
Схемы буржуек
Основным достоинством печки прямоугольной формы, в отличие от овальных изделий, выполненных из труб или газовых баллонов, заключается в большей площади прогреваемой поверхности, поэтому ее КПД будет гораздо больше. Оптимальный размер для буржуйки 800х450х450 мм. Печь таких размеров не займет много места и легко поместится даже в небольшом помещении.
Простейшей конструкцией является печка «Гном», которая состоит из короба с приваренной к нему трубойВажным отличием печи Логинова является наличие двух пластин (отражателей) в верхней части топочного отделения. Так как путь продвижения газов при этом увеличивается, теплоотдача такой буржуйки существенно выше, чем у обычной металлической печи. Совет. Если требуется уменьшить размер печи Логинова, то изменять желательно лишь ее ширину. При изменении длины и высоты конструкции ее эффективность может существенно понизится.
Подробная схема буржуйки Логинова
Основные этапы изготовления буржуйки
1. На листе металла размечаются все детали: 6 стальных прямоугольников для стенок печи, 1 прямоугольник для создания отражателя дыма, пластины для колосника и щеколды для дверки. 2. Раскроить лист металла можно на любой металлобазе. Гильотина, в отличие от болгарки, позволяет нарезать (нарубить) его более точно. В таком случае рихтовку (выравнивание листов) делать не придется.3. Корпус печи изготавливается в виде прямоугольника. Их стороны стыкуются между собой под углом 90° и свариваются между собой.
Сварка короба4. Чтобы избежать ошибок, короб для печи вначале лишь прихватывается сваркой в нескольких местах, а лишь затем, после проверки его горизонтали и вертикали, его швы довариваются.Важно! Все соединения в корпусе тщательно провариваются; для проверки швов на герметичность можно обмазать стыки мелом или керосином.5. Сварочные швы зачищаются металлической щеткой.6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см, на которых будет располагаться решетка.Совет. Колосник лучше изготавливать из 2-3 разъемных частей. В противном случае при замене прогоревшей решетки ее будет трудно достать из топки.7. Решетка сваривается из толстых прутков стали или полос шириной 30 мм. Они крепятся к 2 ребрам жесткости – прутьям диаметром 20 мм. Так как колосники с течением времени прогорают, такую решетку лучше делать съемной.
Устройство дымохода
• Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом, длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.Боровы печной трубы• Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м.Совет. Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.Вывод дыма через окно
Правила безопасной установки металлической печи
Буржуйка накаляется гораздо сильней, чем кирпичная печь, поэтому все легковоспламеняющиеся предметы должны находиться от печи на достаточном расстоянии. Если пол в помещении деревянный, она устанавливается только на кирпичах или металлическом листе. Металл, в свою очередь, укладывается на лист асбеста с выносом его на 35 см или более от краев печки. В передней части перед топкой он должен выступать на 5,5 см. Асбест можно заменить войлоком, пропитанным глиной. Установить такой экран для отражения тепла можно и на бетоне.Важно! Работающая печь требует присмотра. Не следует надолго отлучаться из помещения, где топится буржуйка.Установка буржуйки на кирпичное основание
Увеличиваем КПД печи
Буржуйка способна обогреть помещение буквально за считанные минуты. Причем в топку можно закидывать все, что попадется под руку: так как в ней нет разветвленной сети дымоходов, и дым в ней выходит «напрямую», можно не опасаться, что они забьются.Но если обычная отопительная печь, устанавливаемая в помещениях для постоянного проживания, имеет разветвленную сеть дымоходов, которые задерживают тепло, в буржуйке оно выходит напрямую в трубу, поэтому ее КПД не слишком велик. Именно поэтому она слишком уж «прожорлива» и требует немало топлива.Чтобы снизить потребление топлива, можно воспользоваться следующими советами бывалых печников:• дверка в топку и поддувало в такой печи должны быть максимально герметичными; в противном случае подача воздуха в буржуйку увеличится, и топливо будет слишком быстро прогорать;• для регулировки выхода теплого дыма в дымоходе желательно предусмотреть заслонку-шибер;• рядом с печью можно предусмотреть боковые металлические экраны на расстоянии 5-6 см от печи, в таком случае она будет отапливать помещение не только за счет излучения тепла, но и с помощью конвекции (циркуляции теплого воздуха);• буржуйка, «одетая» в металлический кожух, поможет сохранить тепло гораздо дольше;Буржуйка в кожухеКруглая печь с камерой дожига и кожухом с тепловой пушкой• для задержки тепла в помещении следует нарастить в трубе колена; однако при этом в них будет задерживаться сажа, поэтому желательно создать сборно-разборную конструкцию; • трубе можно также придать ступенчатую форму: расположить колена поэтапно, при каждом шаге делая поворот на 30°; при этом каждое из колен должно быть надежно прикреплено прутками к стене;
Мы многократно упоминали о низком КПД и большом расходе топлива обычных буржуек прямого горения. Причина этого — прямой доступ кислорода и свободный выброс отработанных газов. Начальная стадия решения этой проблемы была приведена в последней конструкции — с дымоходным теплообменником. Помимо этого, существуют следующие проблемы со сгоранием топлива:
Быстрое неконтролируемое горение. При этом в районе очага возникает слишком высокая температура, и металл быстро теряет свойства. </li> Неполное сгорание материала. Это особенно актуально при утилизации пластика и других полимеров (в бытовом мусоре). Едкий дым от резины и ПВХ, густой выхлоп автомобиля и есть результат недогорания нефтепродуктов. </li> Частые (до 1 раз в час) загрузки топлива и риск затухания очага. Такую печь не оставишь на ночь — потухнет и остынет. Здесь стоит отметить, что важным преимуществом стальных печей является их быстрый прогрев. </li>
Основной идеей, которую мы будем развивать в этой статье, станет регулировка подачи кислорода для горения. Это потребует более точного исполнения затворных (дверей, заслонок) и регулировочных (шиберов, подвижных и поворотных заслонок) приспособлений.
Безколосниковая печь (БКП) с заслонкой типа «Булерьян»
По сути дела, это буржуйка, но без колосниковой решётки. Она попала в нашу классификацию потому, что обладает бóльшей эффективностью и требует квалификации мастера. Несмотря на то что в такой печи используется меньше деталей, чем в буржуйке, она имеет один сложный в исполнении элемент — дверцу топки. Этот элемент — единственный принципиально схожий с деталями «Булерьяна» (но при этом самый важный). Дверца должна герметично закрываться, она скомбинирована с приточным каналом (поддувалом).
Конструкция. Стальная топка любой формы — куб, параллелепипед, горизонтальный или вертикальный цилиндр — с дверцей типа «Булерьян» в передней нижней части и дымоходом в задней верхней.
Эффект. В колосниковой топке кислород для горения обильно подаётся в очаг из подколосникового пространства со всех сторон. Это приводит к интенсивному горению и быстрому съёму температуры холодным потоком свежего воздуха. В результате недогоревшие продукты выводятся через дымоход.
Без решётки кислород проходит только через приточный канал, который довольно точно регулируется. В результате увеличивается время горения и продукты лучше разлагаются. При этом горячий газ дольше задерживается в топке и эффективнее прогревает стенки. В результате больше тепла остаётся внутри помещения.
Как сделать БКП своими руками
Единственный секрет такой печи — герметичная дверца топки. Она может быть любой формы, но, как правило, её делают круглой или квадратной.
1. Из трубы диаметром 200–350 мм (стенка 2–4 мм) отрезаем кольцо шириной 50–100 мм. Выравниваем и зачищаем края. Этот элемент называется «воротник».
2. Из листа 3–4 мм вырезаем круг ровно по наружному диаметру воротника. Это будет дверца.
3. Исходя из размеров печи, подбираем диаметр канала подачи воздуха (воздушный канал — ВК). Условно можно разделить БКП бытового назначения на 2 категории — малые (0,13–0,18 куб. м) и средние (0,18–0,25 куб. м). Для малых достаточно будет диаметра 76 мм, для средних — 102 мм. Размер прямоугольных каналов вычисляется через площадь сечения S = Пr2.
4. ВК должен иметь регулировочную заслонку или шибер.
Заслонка:
Вырезаем круглую заслонку (металл 2–3 мм), перекрывающую ход ВК с проушиной под диаметр резьбы болта (М10–12). Привариваем к ней напротив проушины стержень (ручку). </li> К трубе ВК привариваем гайку параллельно ходу воздуха заподлицо с наружным краем. </li> Устанавливаем заслонку на трубу ВК на болт через пружину и фиксируем контргайкой. </li>
Процесс изготовления шибера более сложен, при этом по удобству и эффекту он не имеет преимуществ перед приведённой заслонкой. Его можно скопировать с заводского экземпляра.
5. Вырезаем в дверце отверстие под ВК.
Внимание! Отверстие дверцы не должно быть меньше диаметра ВК. Сам канал должен быть смещён вниз от центра и его нижний край должен располагаться в 20–30 мм от манжета дверцы.
6. Из полосы толщиной 2–3 мм и 20–30 мм шириной берём отрезок, равный длине окружности дверцы.
7. Привариваем полосу внакладку по окружности дверцы.
8. Изготавливаем петельное устройство. Для этого в четырёх отрезках полосы 60–70 мм высверливаем с краю по одному отверстию 6–8 мм. Надеваем их на ровный проволочный штырь 6–8 мм длиной 100–150 мм. Попарно привариваем полосы к дверце и манжету топки.
9. Изготавливаем запорное устройство. Этот элемент может быть произвольным — замок инвентарного ящика, натяжитель мотоциклетной цепи или любой из видов эксцентрика с ручкой. Удобно и надёжно применить подвижную резьбовую затяжку. Подойдёт замок с молочного бидона. Главная задача — обеспечить прижим дверцы к манжету топки.
10. В угол на дверце, образованный манжетой, на термостойкий герметик укладываем асбестовый шнур.
Такой люк можно установить в любую буржуйку или стальной бак, получится эффективная печь. Он должен располагаться в 100 мм от дна топки. То есть, между низом загрузочного люка и дном печи должно быть не менее 10 см.
Главное и важнейшее правило эксплуатации БКП: на дне топки всегда должен быть слой золы не менее 80 мм толщиной. Иначе дно будет прокаливаться и скоро прогорит.
Простой и удобный дымоход
Устройство горизонтального канала выхода отработанных газов не всегда удобно, особенно при обслуживании печи. Мы приведём способ, как оформить его в более простом и удобном виде:
В задней части верхней стенки прорезаем круглое или прямоугольное отверстие размером меньше сечения трубы дымохода на 20–30 мм. </li> Подбираем отрезок трубы, превышающий этот диаметр на 20–30 мм длиной 40–60 мм. </li> Навариваем его на отверстие в отцентрованном положении. </li>
Теперь в этот манжет можно установить любую трубу, а в пазуху (зазор, образованный разницей диаметров) следует засыпать и уплотнить сухую глину. Это даст надёжную защиту от утечки дыма и упростит демонтаж при обслуживании.
Напомним, что одна из функций «базовой» буржуйки — возможность нагрева воды и приготовления пищи на верхней стенке топки. БКП с дверцей «Булерьян» сохраняет это свойство — достаточно загрузить побольше топлива и полностью открыть ВК.
Топочная переборка может стать следующей ступенью модернизации безколосниковой буржуйки. Это теплосъёмник в виде толстого (5–8 мм) листа металла, расположенный сразу под дымоходом и перекрывающий 2/3 площади топки.
Эффект. Ещё большее замедление хода горячего газа. Дополнительная аккумуляция тепла внутри помещения.
Для полноценной реализации БКП длительного горения в качестве плиты нужно добавить ещё один элемент — инжектор. Это полая трубка (или несколько) с отверстиями внутри топки, которая находится в передней части печи на уровне центра дымоходного канала.
1 — топочная переборка; 2 — инжекторные трубки
Эффект. Инжектор нужен для подпитки воздухом «языков» пламени и дожигания топлива. Он находится в том месте, где процесс горения ещё не завершён, а дымообразование вот-вот начнётся. Подавая в эту точку кислород (воздух) мы подпитываем реакцию горения, тепло от которой прогревает верхнюю стенку. Этот принцип используется и в современных пиролизных твердотопливных котлах.
Инжектор «автоматически» приходит в действие при контакте с пламенем. Это становится возможным, только если очаг расположен в передней части топки. В режиме длительного горения (когда очаг находится ближе к центру топки), он остаётся незадействованным.
&amp;amp;amp;amp;lt;/p&amp;amp;amp;amp;gt;&amp;amp;amp;amp;lt;p&amp;amp;amp;amp;gt;
Дополнительные способы реализации потенциала стальной печи
В этом случае действует одно простое правило: чем больше аккумулирующего материала (металла, воды, камня), тем больше тепла останется внутри дома:
Если предполагается даже периодическое использование печи в качестве плиты, можно устроить дополнительные теплосъёмники на верхней стенке топки. Для этого нужно приварить на неё изнутри уголки или полосы на ребро во всю длину. </li> Такие же рёбра на боковых стенках дадут от 5 до 10% улучшения эффективности. Заодно они усилят плоскость стенки. </li> Если предусмотрен дымоход из стальной трубы, на неё также можно наварить уголки по длине, которые будут снимать часть остаточного тепла с отработанных газов. Это ещё плюс 3–5%. </li> Наваренные вертикально по боковым стенкам обрезки круглой или профильной трубы создадут эффект, который используется в современных печах длительного горения. Постоянный нагрев обеспечивает непрерывное движение воздуха внутри трубы. До 20% увеличения теплоотдачи. </li> Обложив печь с одной или нескольких сторон кирпичом без раствора, мы получим каменный теплоаккумулятор и защиту стен помещения от перегрева. Разновидность этого способа — корзины или бункеры с булыжниками вокруг топки — используют в банях. Может дать от 15 до 20% улучшения эффективности. </li> Бытовой вентилятор, направленный на печь, защитит её от перегрева и выровняет температуру воздуха в помещении, перемешав его. Добавляет 10–20%. </li>
Применение всех описанных способов вместе может увеличить производительность теплообменника, которым в базовом варианте является сама топка, на 50–75%. Описанные способы, улучшая эксплуатационные характеристики, увеличивают массу изделия. Помните об этом, выбирая основу для установки печи.
Печи без колосников имеют один для всех недостаток — отсутствие зольника. Его комбинированная функция — накопленная зола служит защитой дна топки от выгорания — не позволяет очищать топку во время работы. С другой стороны, длительное горение даёт меньшее количество твёрдых отходов, а это значит, что чистку можно проводить гораздо реже. Выемка золы производится быстро и помещение не успеет остыть за это время.
Также мы хотим рассказать вам о печах длительного горения с вертикальной загрузкой.
рмнт.ру
—>
В самых непредвиденных ситуациях всегда на помощь приходила печь-буржуйка. И по сей день она надежный помощник для владельцев дачных домиков, гаражей и даже маленьких жилых домов.
Время не стоит на месте, все меняется – и вот уже дизайнеры добрались и до буржуйки. Ее обновленный вид способен гармонично вписаться и даже приукрасить собой помещение в элитном особняке.
Нас же больше волнует вопрос не эстетический, а практический: как самому сделать печь-буржуйку, что для этого требуется? Эта статья будет в помощь тому, кто задумал самостоятельно изготовить такой вид полезного отопительного прибора.
Достоинства и недостатки буржуйки
Печь-буржуйка – довольно распространенный вид обогревательного оборудования. Она ценится за ряд положительных моментов:
- Универсальность. Возможность использования для обогрева практически любого вида твердого сырья: дров, опилок, угля, щепок, брикетов, пеллет, торфа. Иногда в некоторых моделях в качестве топлива берется отработанное машинное масло.
- Простота конструкции и удобство монтажа. Это позволяет сделать печь буржуйку своими руками. Причем для этого подойдет любой подручный материал.
- Небольшие размеры и вес позволяют разместить эту конструкцию в маленьком помещении, в условиях ограниченного пространства.
- Пожалуй, самый главный момент – отсутствие таких требований, как возведение фундамента, обустройства площадки, монтажа дымоходной трубы.
При всех положительных свойствах буржуйка, как и любое оборудование, имеет некоторые недостатки:
- Требуется защита от выпадающих из топки элементов горения, например, угольков, искр.
- Соблюдение правил безопасности при работе с печкой. Существует риск получения ожогов от сильно и быстро нагревающихся стенок конструкции.
- Значительное расходование топлива при работе. Оптимальный вариант – использование буржуйки для отопления непродолжительное время.
Разновидности буржуйки
Существует множество вариаций печной конструкции типа буржуйка. Поэтому не составит особого труда выбрать именно ту модель, которая идеально подойдет к определенному помещению: будет иметь набор соответствующих технических параметров, а также удовлетворять своим внешним видом. Для изготовления буржуйки берется любой подручный материал, будь то металлический бак или труба среднего диаметра, бочка, старый газовый баллон, листы железа, толщина которых не меньше 3 мм. Главное – чтобы материал был прочный, с надежными стенками.
Что касается отопления гаража, то подходит любой вариант буржуйки, в жилом же помещении – некоторые модели будут неуместны.
Предлагаем вам рассмотреть несколько видов печки-буржуйки, их особенности, способы самостоятельного изготовления. Так, вы сможете сделать правильный выбор в пользу понравившейся модели.
Модель № 1 – буржуйка на отработанном масле
Сразу хочется заметить, что такая конструкция не подойдет для эксплуатации в жилом помещении, где постоянно находятся люди. Почему? Дело в том, что во время работы, в процессе горения масляной отработки выделяется специфический аромат, не поможет и обустройство хорошей вытяжки.
Материалы
Для создания такого варианта необходимы следующие виды материала:
- лист металлический, несколько штук, толщиной 5 мм. Из них будем делать все детали, заготовки.
- Трубы для выполнения некоторых конструктивных элементов.
- Труба под дымоход.
Процесс создания
На приведенном ниже чертеже буржуйки, представлены все необходимые детали, с указанием их размеров.
Итак, всю работу по созданию буржуйки, использующей отработку в качестве сырья, разделим на последовательные шаги:
- На листе металла размечаем все необходимые детали, после чего вырезаем их, используя шлифовальную машинку. У полученных заготовок нужно хорошо зачистить края.
- Берем трубу, необходимой длины, и высверливаем в ней круглые отверстия. В дальнейшем при помощи этой трубы будут соединяться верхняя и нижняя емкости печки.
- Привариваем две окружности к части трубы, по которой определяется толщина верхней емкости.
- Точно так же поступим и с нижней частью печки. Но теперь проем для входящей соединительной трубы вырежем по центру емкости. Помимо этого, нужно прорезать еще одно отверстие – горловину, через которую будем заправлять печь топливом. На этом отверстие предусматриваем наличие сдвижной крышки.
- С обратной стороны нижнего бака привариваем 3–4 ножки. Это обеспечит устойчивость.
- Чтобы придать жесткость конструкции, усилить ее, оба бака соединяем между собой при помощи металлических кронштейнов.
- Основные рабочие моменты завершены, пришло время подумать о красоте. Сварные швы тщательно зачищаем, после чего окрашиваем печку, используя жаростойкую краску. Окраска печи также позволит уберечь ее от преждевременного ржавления.
- Последний шаг – монтаж дымоходной трубы.
Принцип работы
Работу этого вида буржуйки можно описать так: налить отработанного масла в нижнюю емкость через горловину. Далее, используя лучину или бумагу, поджечь топливо сквозь проем. Как только масляное сырье разгорится в баке, закрыть отверстие сдвижной крышкой.
Процесс горения усиливается за счет воздуха, попадающего внутрь соединительной трубы через проделанные отверстия. Воздух согревается и поднимается по трубе в верхнюю часть конструкции, при этом раскаляя поверхность емкости так, что на ней легко можно согреть чайник. Большой плюс такой модели буржуйки состоит в том, что не возникнет неприятных ситуаций с отсутствием топлива, так как у автомобилистов в гаражном помещении всегда имеется отработанное масло.
Читайте также: Банные печи «Булерьян» («Бренеран»)
Почему нельзя тушить кипящее масло, жир, парафин водой. Если пользуетесь печкой на отработке, то обязательно должен быть огнетушитель и песок.
Модель № 2 – печь-буржуйка из металлической бочки или трубы
Для этой конструкции берется металлическая бочка либо труба, с определенным диаметром. Отличный вариант для домика на даче, а если еще красиво выполнить сборку, облагородить, то вполне хорошо будет смотреться и в жилом помещении, при этом еще и отлично обогревая.
Пошаговая инструкция выполнения:
- Берем емкость для печки и размечаем два прямоугольника. Это будут входы для топки и зольника. Вырезаем эти отверстия.
- Отрезанные прямоугольники не выбрасываем, так как они послужат материалом для дверок. Для этого каждая дверца доводится до необходимого размера, для чего обрамляется полосками из металла. Дальше устанавливаем ручку-щеколду.
- Внутри емкости (бочки, трубы), отступив 10 см вниз от дверки топки, прикрепляем уголковые кронштейны. На них потом поместим колосник.
- Колосник можно купить готовый, а можно выполнить своими руками, сваривая его из арматурных прутьев.
- Если в качестве основы взяли трубу, то теперь следует заварить ее дно и верхнюю часть.
- Для придания устойчивости, поднятия над полом к днищу емкости привариваем несколько ножек.
- В верхней части бака подготавливаем проем для дымоходной трубы, куда потом ее и ввариваем.
- Фиксируем петли и навешиваем на них дверки. Размечаем и закрепляем крюк под замок.
- Немаловажную роль играет внешний вид, поэтому следует зачистить поверхность, швы. Покрытие печки краской, жаропрочной, позволит нашей конструкции составить конкуренцию фабричной модели.
- Когда печная конструкция полностью собрана, необходимо подсоединить ее к дымоходной трубе, которую выводим наружу, на улицу.
Этот тип буржуйки – неплохой вариант для отопления помещения при условии достаточного пространства, так как печь довольно большого размера. Но еще один ее плюс – вместительная верхняя панель, на которой можно установить как чайник, так и сковороду.
Модель № 3 – буржуйка из газового баллона
У газового баллона практически идеальная, готовая форма для печной конструкции. Печь-буржуйка из баллона хорошо подходит для отопления гаража и дачного домика.
Рассмотрим, как можно соорудить из баллона печь:
- Начнем с того, что срежем верхнюю часть баллона, где находился кран, и приварим сюда заглушку.
- Далее, на дне баллона вырежем квадратный проем. Это будет вход в топку. Отрезанную часть мы не будем выбрасывать, так как из нее сделаем дверку. Нужно только обварить эту деталь, доведя ее до нужного размера.
- Привариваем петли, устанавливаем дверку, крепим к ней ручку-замок.
- На той стороне баллона, которая станет днищем конструкции, делаем отверстия. Они возьмут на себя функцию колосника.
- Подготавливаем короб, выполняя его из металла меньшей толщины, и закрепляем под отверстиями – колосником. Короб будет играть роль зольника, в которого попадают остатки продуктов горения, а также одновременно выступая поддувалом. На зольник нужно прикрепить дверку.
- Для печной конструкции осталось сделать ножки. Для этого воспользуемся трубой или металлическим уголком. С помощью сварки приладим их ко дну топливного бака.
- В верхней части, в противоположной стороне от топки, зольника прорезаем проем и ввариваем дымоходную трубу.
- При желании на верхней плоскости печки можно соорудить панель для варки. Делается это просто – приваривается рамка из стальной арматуры. Такая панель получается довольно вместительной, можно поставить одновременно два предмета.
Модель № 4 – прямоугольная буржуйка
По мнению многих специалистов, этот вид считается наиболее оптимальным, эстетичным, компактным из всех перечисленных до этого моделей буржуек. Такая конструкция прекрасно подходит для отопления жилого помещения.
Прямоугольная буржуйка может быть выполнена в двух вариациях:
- Первая – это печь «Гном». Компактная, простая модель, состоящая из двух камер, топки и зольника, трубы для дымохода и ножек.
- Вторая – более сложная, сохраняющая длительное время тепло. Это печь Логинова. Поэтому она заслуживает детального рассмотрения.
Основное назначение
Главной задачей буржуйки прямоугольного типа является отопление комнаты, размером до 15 кв. м. Обычная буржуйка характеризуется быстрой теплоотдачей, но при этом она очень быстро остывает, как только прогорят дрова. Этот минус можно частично устранить, если обложить печь кирпичами. Но это невыход, так как кирпичи значительно замедлят скорость теплоотдачи, а тепловую энергию сохранят лишь на короткое время.
Модернизация печного устройства
Внесенные изменения в конструкцию буржуйки, иной способ снабжения топливом позволили улучшить эксплуатационные свойства. При этом сохранялись ее основные положительные характеристики: быстрая теплоотдача, небольшие габариты, легкость монтажа, обустройства, без дополнительного возведения фундамента, создания капитальной трубы.
Что для этого сделали? В самом топливном баке, его верхней части, вварили 2 пластинки, которые образуют лабиринт. Таким образом, был увеличен путь прохождения газов, а, значит, они оставляют в печи большее количество тепла. За счет расширения металлических поверхностей стал более эффективным теплообмен между газами и стенками емкости.
Улучшили и противопожарные составляющие такой модели: ее дымовая труба не раскаляется, но оставаясь при этом горячей. Правильное расположение оголовка трубы обеспечит достаточную тягу. В этом случае оголовок размещается так, чтобы исключить нахождение в зоне повышенного давления, каким бы ни был ветер. Поэтому лучше будет установить его выше, чем конек крыши.
Читайте также: Печь из бочки на опилках длительного горения
Эксплуатация печи
Процесс использования, работы печи заключается в следующем: начинается работа с протапливания печи щепками, лучинками. Когда отсутствует тяга, снимается крышка с варочного проема, а под трубу помещается горящая бумага, и крышка снова ставится на место. Регулировать процесс горения можно путем полного или частичного открытия дверки зольника.
При достижении требуемой температуры воздуха в комнате, нужно в печку на угли положить четыре не очень толстых полена, 40 см в длину и затем хорошо закрыть дверцы. Недостаток кислорода приводит к снижению интенсивности горения, которое переходит в тление. Влажность, размер, порода древесины влияют на процесс тления, которое может продолжаться несколько часов. И все это время печь будет отдавать тепло в окружающую среду.
В утепленном доме, без щелей, даже в холодные дни с минусовой температурой можно спокойно переночевать, имея такую печь для обогрева.
Что касается опасности отравления угарным газом, то это исключается. Углерод, образуемый при горении, намного легче воздуха и печных газов, поэтому он вытягивается, выплывает через дымовую трубу. Тем более что процесс горения регулируется при помощи дверок, а не вьюшек. Даже если дверцы остались неприкрытыми, вам грозит всего лишь быстрое прогорание топлива.
Способ изготовления
Сразу заметим, что размеры можете брать свои, исходя из имеющегося в наличии материала. Мы использовали лист из стали 200х450 мм. При этом толщина у него была 3 мм.
Собрать такую буржуйку, можно выполнив следующие операции:
- Сварить между собой стенки конструкции.
- Приварить наверх крышку.
- Выставить пластины лабиринта, решетку колосника, прикрепить их, используя сварку. Для того чтобы выдержать расстояние между пластинками и решеткой, расположите деревянные бруски между ними. Их не нужно потом специально убирать – они сами прогорят во время топки.Некоторые рекомендуют делать решетку для колосника не из прутьев, а воспользоваться для этого листом, на котором проделаны отверстия, 20 мм в диаметре.
- Сделать днище для печки.
- Смонтировать трубу для дымохода. Лучше взять стальную трубу, с толстыми стенками. Важный момент: труба должна быть цельносварной на всем участке расположения в доме. Если труба прямая, то — это просто. Когда надо вывести трубу на улицу через стену, то рекомендуется сделать шаблон из проволоки и по нему сварить трубу и повороты. Вне дома, снаружи, трубу можно нарастить, просто надевая один отрезок трубы на другой.
Почему же труба должна быть цельной в помещении, потому что в трубе под действием печных газов появляется плохо пахнущий конденсат. Именно он, просачиваясь сквозь неплотно прилегающие соединения, распространяет специфический запах.
Правила пожарной безопасности
Для повышения безопасности эксплуатации печь устанавливается на огнеупорный материал, например, кирпичи, плиту из асбоцемента. Для защиты от выпадения угольков, искр пол возле дверей накрывают металлическим листом либо укладывают кафель.
Чтобы оградить стены, предметы мебели и прочие вещи от воспламенения, на стенках буржуйки прикрепляют защитные экраны, выполненные из асбоцементных листов. В этом случае можно не облицовывать поверхности котла термостойким материалом. Экраны крепятся на резьбовые шпильки или болты с втулками.
Хотя труба не настолько горячая, как в остальных моделях, все же ее стоит пропустить через стену, используя рассечку. Она подразумевает нахождение трубы в ней, с выдерживанием расстояния в 20 см. При этом пустое пространство заполняется смесью асбеста и жидкой глины.
Вот и все правила, выполнение которых позволит обеспечить безопасную эксплуатацию.
Итог
Самая эффективная буржуйка, которую можно сделать своими руками мы рассмотрели. К сожалению, явного лидера среди них нет. Под каждые условия подходит свой вариант.
Но все же самой эффективной буржуйкой можно назвать печь на отработке. В ней КПД максимальный, т. к. имеется эффект пиролиза (догорания газов).
На втором месте идет прямоугольная буржуйка с внутренним лабиринтом газов. Это тоже значительно помогает увеличить КПД.
Хочется отметить, что каждая из печей имеет большой потенциал для доработок и усовершенствований. На просторах интернета очень много разных вариантов, как увеличить КПД буржуйки. От направления на нее вентилятора, до создания водяного контура. Эти момент мы осветим в отдельной статье.
Заключение
У каждой печки есть свои плюсы и минусы. Каждая подходит под определенные условия. Но прослужить она сможет вам долго, помогая во многих домашних делах, а не только в обогреве помещения. Для этого надо лишь хорошо обдумать, выбрать ту модель, которая подойдет именно для вашего помещения.
Но если у вас нет достаточных навыков, то вы можете всегда купить печь. На местном форуме в вашем регионе всегда найдется умелец с уже готовыми продуктами или готовый сделать печь на заказ.
Похожие статьи:Печь из бочки на опилках длительного горенияДелаем буржуйку с водяным контуромОсобенности дачных буржуек и их выборКак самостоятельно сделать чудо-печь, работающую на соляркеНа просторах нашей родины существуют огромное количество мест, где нет электричества и газификации. Это делает проживание в домах, построенных в таких условиях, даже непродолжительное время осенью, зимой или ранней весной очень проблематичным. Построить печь или камин слишком дорогое удовольствие.
Но что делать тем, кто живет или работает там, на постоянной основе? Как круглосуточно создать комфортные условия проживания и организовать хорошую и недорогую систему отопления?
Ответ однозначен – печка-буржуйка! Эта металлическая конструкция обеспечит теплом небольшую дачу, и к тому же на ней можно приготовить пищу. Таким образом, она выполняет одновременно две функции.
Технические и эксплуатационные характеристики
Если при названии «печь-буржуйка» представляется громоздкое, некрасивое и грубое устройство, то для современных моделей это неактуально и неверно.

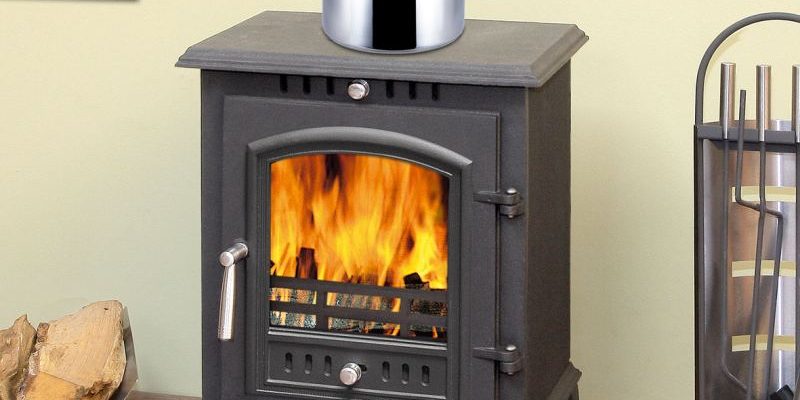

Чугунная печь-буржуйка – это металлическая конструкция, которая обладает высокими ножками и дымоотводом. Она обладает высоким КПД, отличается хорошей теплоемкостью, быстро прогревает помещение и поддерживает оптимальную температуру долгое время.
Устройство совершенно удобное в эксплуатации и не требует особых знаний и навыков обращения.
Однако во время использования следует соблюдать базовые меры по обеспечению безопасности при работе с открытым огнем и горячими предметами.
Места использования
Конструкция вполне уместна для жилых пространств, поскольку быстро обеспечивают необходимым теплом и позволяет приготовить как чай или кофе, так и довольно сложные блюда.
Для обогрева нежилых помещений она тоже часто используется. Можно установить буржуйку в строительных или охранных вагончиках, сараях, теплицах, гаражах и прочих помещений различного применения.
Если площадь обогрева достаточно большая и поддерживание температуры является жизненноважным, то можно сделать выбор в пользу установки с водяным контуром.
Печь может работать на дровах, отработке, торфе, брикетах и прочее. «>»>»>»>»>»>»>»>»>
Конструктивные параметры
Печь-буржуйка для дачи или других сооружений имеет настолько простую конструкцию, что ее легко сделать самому. Это, безусловно, дешевле при схожих, а часто даже более высоких, показателей производительности и эффективности.
Компактные размеры и небольшой вес, делают конструкцию очень мобильной, и позволяет перенести в другое помещение или для ее хранения в специально отведенном месте на теплый сезон.
Устройство можно легко соорудить из подручных средств. Схему сбора можно легко найти в интернете. Особо рачительные хозяева для увеличения свойств теплоотдачи, готовый металлический короб обкладывают красным кирпичом.
Если импровизированную кирпичную стенку сделать на расстоянии нескольких сантиметров от металлических стенок, то образуется воздушная подушка, обеспечивающая продолжительную теплоотдачу.
Армейская печь-буржуйка отличается более скромным аппетитом, то есть потребляет меньше ресурсов, что делает ее предельно экономной и действенной. Она рекомендуется для использования в небольших помещениях.
Отопительно-варочная печь — проекты и чертежи лучших кирпичных отопительно-варочных моделей (100 фото)
Металлические печи: лучшие модели, применение отопительных устройств и их характеристики (120 фото)
Печь с водяным отоплением — лучшие печи и схемы с водяным контуром. Советы по выбору и особенности установки своими руками (95 фото)
Отопительно-варочная печь — проекты и чертежи лучших кирпичных отопительно-варочных моделей (100 фото)
Металлические печи: лучшие модели, применение отопительных устройств и их характеристики (120 фото)
Печь с водяным отоплением — лучшие печи и схемы с водяным контуром. Советы по выбору и особенности установки своими руками (95 фото)Материалы и особенности изготовления
Конструкция делается из высококачественного металлического листа. Использование чугунного сплава требует особых навыков обращения, он сложно варится и обладает меньшей теплоемкостью. Оптимальный вариант – это сталь, и чем лист толще, тем лучше. Перед тем, как сделать печь-буржуйку своими руками, надо рассчитать ее размеры, функциональность (обогрев или обогрев+приготовление еды) и форму. Для работы могут использовать погонажные профили, уголки, арматура, труба, прутья. Не стоит специально покупать металлические листы – для начала поищите в хозяйстве, может найдется металлический квадратный или цилиндрический короб нужного размера Квадратная форма наиболее эргономична, устойчива и проста в эксплуатации. Чтобы придать ей более эстетический вид, можно сделать внешнюю облицовку.
- Печь на отработке — установка, выбор и необходимое оборудование для печей работающих на отработке (85 фото и видео)
- Керамическая печь для обжига — обзор лучших моделей и советы по их применению в домашних условиях (130 фото)
- Газовая печь — советы и рекомендации по монтажу и отопления частного дома (110 фото и видео)
Процесс изготовления печи-буржуйки
Когда все материалы собраны, а подходящая схема найдена, то пора приступать к сбору. Процесс состоит из нескольких этапов. Топочная камера – занимает самую большую площадь конструкции (250х250 мм), поскольку именно сюда загружается дрова. Чем больше площадь дна, тем более удобной будет укладка дров. Зольник – есть не у всех моделей. Обеспечение подачи воздуха можно оформить и проделыванием отверстий в дверце. Золу можно убрать непосредственно из топки, а если устанавливается зольник, то нет необходимости его приваривать, достаточно прикрутить винтами. Колосниковая решетка – разделяет камеру сгорания и зольник. Расстояние между прутьями решетки не должно быть в 1 см. Она устанавливается на уголках. Дверцы – изготавливаются из металла и соединяются путем сварки и стальных навесов.
- Печь булерьян — плюсы, минусы, нюансы выбора конструкции и ее применения в системе отопления (145 фото)
- Печи для дома: ТОП современных вариантов печей для отопления. 125 фото и видео лучших печей для дома
- Печь длительного горения — лучшие модели и их применение в системах отопления загородных домов и дач (95 фото)
Готовые печи-буржуйки
Проблем, где купить печь-буржуйку, нет – они продаются в огромном количестве специализированных магазинов. Производители предлагают большой модельный ряд различных размеров и видов.
Современные устройства обладают очень приятным и эстетичным видом и отлично вписываются в деревенский традиционный стиль.
Такая конструкция на даче гарантирует не только тепло, но и довольно комфортную обстановку помещения, в котором хорошо будут себя чувствовать все домочадцы. Дверца из огнеупорного стекла практически превращает обычную буржуйку в классический камин. «>»>»>»>»>»>»>»>»>
Фото печи-буржуйки
- http://svoimi-rukamy.net/28-burzhuyka.html
- https://www.wikistroi.ru/story/fireplaces/piechi-dlitielnogho-ghorieniia-biez-kolosnikov-burzhuika-svoimi-rukami
- http://pechnoedelo.com/metallicheskie/samaya-effektivnaya-burzhuyka.html
- https://otopleniehouse.ru/pech-burzhujka/
