Электросчетчик Энергомера СЕ-101 распространен в однофазных сетях переменного тока для однотарифного учета потребленной электроэнергии.

Счетчик относится к современным приборам, применение и использование которых рекомендовано энергоснабжающими организациями. Имеет сертификат Государственного реестра средств измерений

Описание прибора

Счетчик электроэнергии однофазный рассчитан на включение в сеть переменного тока с напряжением не выше 240 В для измерения активной нагрузки. Номинальный ток нагрузки составляет 5А, а максимальный — 60А для исполнения 145 или 10 и 100А для модели 148.

Счетчик выпускается в 3 вариантах крепления, которые обозначаются дополнительной маркировкой в обозначении приборов:

S6 или S10 — крепление на щиток 3 винтами;
R5 — фиксирование на DIN-рейку;
R5.1 — универсальное крепление.

Измерение тока производится посредством шунта, что исключает возможность электромагнитного воздействия. В дополнение измерительная система и механизм отсчета имеют электромагнитный экран и стопор обратного хода, делающими невозможным хищение электрической энергии или искажение показаний.

Корпус счетчика Энергомера СЕ 101 выполнен из ударопрочного и негорючего пластика.

Особенностью является малое значение стартового тока — 10мА, обеспечивающего высокую чувствительность (отсчет потребляемой мощности начинается со значений 2Вт).

Срок службы электросчетчика составляет не менее 30 лет.

Световые индикаторы

На лицевой панели электрических счетчиков находятся 1 или 2 светодиода. Один из светодиодов, обозначенный как “3200 imp/kW•h” или “1600 imp/kW•h” выполняет 2 функции:

непрерывное свечение — подключение к сети и отсутствие потребляемой мощности;
мерцание — пропорционально величине нагрузки.

Данный индикатор имеется во всех моделях электрических счетчиков.

Для моделей CE101 S6 и S10 характерно наличие второго индикатора “Робр”, который загорается при наличии обратной мощности.

Индикатор сети и нагрузки при потребляемой мощности ниже порога срабатывания светится с пониженной яркостью. При увеличении нагрузки светодиод начинает включаться ярко на время 30-90 мс с частотой, пропорциональной величине нагрузки.

Читайте также: Виды терморегуляторов для теплого пола

Подсчитав количество импульсов счетчика за выбранный промежуток времени, можно определить величину потребляемой мощности. Данная функция СЕ 101 удобна при дистанционном контроле и неисправности индикатора.

Особенности индикационного табло

Индикационное табло имеет несколько вариантов исполнения. Каждая из модификаций индикатора отражена в маркировке прибора:

М6 — шестисегментный;
М7 — семисегментный;
отсутствие символа “М” — жидкокристаллический.

Устройства с электронным жидкокристаллическим индикатором более надежны, поскольку в них отсутствуют подвижные элементы, но характеризуются более узким диапазоном допустимой температуры эксплуатации. Это связано с тем, что ЖКИ теряют работоспособность при больших отрицательных значениях температуры.

Механические индикаторные устройства приборов СЕ 101 имеют дополнительный сегмент, показывающий десятые доли киловатт. Данная секция обведена на индикаторе красной каймой и при снятии показаний не учитывается.

Подключение прибора

Перед тем как подключить счетчик, нужно ознакомиться с его документацией и сверить номера устройства на корпусе и в формуляре прибора. Счетчик, приобретенный в магазине, обязательно имеет формуляр и инструкцию по эксплуатации. В инструкции приведены технические параметры данного прибора и схема его подключения.

Выпущенные в разное время приборы могут иметь некоторые различия в подключении, поэтому необходимо пользоваться схемой, которая приведена на внутренней поверхности крышки клеммной колодки.

Схема включения универсальна и подразумевает подсоединение 4 проводников:

1- вход фазы (сеть);
3 — выход фазы (нагрузка);
4 — вход нуля (сеть);
5(6) — выход нуля (нагрузка).

Работы по подключению счетчика СЕ 101 можно производить только при отсутствии напряжения сети. Порядок работы следующий:

отключить питание на вводном кабеле;
установить на распределительный щиток счетчик, вводные и нагрузочные автоматы защиты сети;
зачистить концы вводного кабеля;
подать напряжение и определить при помощи индикаторной отвертки фазный провод и пометить его;
вновь отключить питание;
зажать вводные провода в клеммах колодки в соответствии со схемой;
подключить провода нагрузки;
подать питание;
проверить наличие напряжения на выходе счетчика;
подключить нагрузку и убедиться в том, что показания счетчика увеличиваются пропорционально нагрузке.

Читайте также: Устройство и принцип действия силовых трансформаторов

Каждая клемма имеет 2 винта. Длина снимаемой изоляции должна быть такой, чтобы оголенный проводник не выходил за пределы клеммы, и изоляция не попадала под винты.

Сначала затягивают верхний винт, а затем, убедившись, что провод зажат прочно, затягивают нижний.

При использовании многожильного провода необходимо обжать концы специальным наконечником или облудить и пропаять жилы.

Счетчик Энергомера СЕ 101 не будет работать в случае преднамеренного или случайного неправильного подключения.

Современная электропроводка характеризуется наличием 3 проводников, один из которых служит для подключения заземления. Данный провод не используется в схеме включения электрического счетчика. Провод заземления можно определить по желто-зеленому цвету изоляции.

Снятие показаний и поверка счетчиков

Для снятия показаний к учету берутся только цифры, не обведенные красной каймой, а у устройств с жидкокристаллическими индикаторами — только цифры до запятой.

Поверка счетчиков производится в специализированных организациях. Межповерочный интервал составляет 16 лет. Внеочередная поверка производится после ремонта. Поступающие в продажу устройства уже имеют поверку, но ее срок не должен быть более 2 лет. В противном случае необходима повторная поверка.

Для защиты от вскрытия электросчетчики СЕ имеют специальную голографическую наклейку. Винт, скрепляющий части корпуса, опломбирован. На пломбе указана дата поверки прибора.

</index>

Особенности конструкции

Счетчик Энергомера однофазный выполняет измерения тока с применением шунта (специального трансформатора). Это обеспечивает высокую точность в широком диапазоне и одновременно предотвращает паразитные воздействия электромагнитных волн. Исходные аналоговые сигналы (ток и напряжение) преобразуются в частотно-модулированную форму. Распределение импульсов по временной шкале пропорционально потребляемой мощности в контролируемой цепи.

Индикация

Импульсы преобразуются электромеханическим способом. Соответствующие управляющие сигналы вращают барабаны. В современных модификациях после обработки микроконтроллером результаты измерений отображаются на цифровом дисплее. Как правило, применяют экономичный индикатор на жидких кристаллах с встроенной подсветкой. Модели с встроенной электроникой оснащают блоком памяти с автономным источником питания, выводами для подключения внешних (удаленных) телеметрических устройств.

Световые индикаторы

Какие бывают счетчики электроэнергии Нева?

В типовом исполнении электросчетчик Энергомера сигнализирует о подключении:

источника питания (сети 220 В);
нагрузки.

В некоторых модификациях применяют один индикаторный светодиод. Отмеченные выше режимы отображаются непрерывным (мигающим) сигналом, соответственно. По частоте вспышек можно судить о потребляемой мощности.

К сведению. При отсутствии постоянного свечения «Сеть» следует убедиться в качестве соединительных контактов. Не исключено, что испорчен светодиод. Если не индицируется потребление электроэнергии при работающей нагрузке, также необходим ремонт.

Особенности индикационного табло

По стандартной маркировке после буквы «М» в названии можно уточнить особенности индикатора результатов измерений:

6 или 7 – соответствующее количество барабанов;
отсутствие цифр – комплектация ЖКИ (7 регистров).

Последний символ на барабанном индикаторе означает дробную часть числа. Его отделяют красной точкой или рамкой на лицевой части табло.

Следует отметить! Для расчетов со снабжающими организациями используют только целую часть измерений.

Механизм привода оснащен стопором, который препятствует вращению в обратном направлении (предотвращается мошенническое «отматывание» показаний). Во всех современных модификациях устанавливают защиту от блокирования функциональности приборов контроля с применением сильных магнитов.

Барабанный индикатор показаний

К сведению. Если предполагается применение при низких температурах, специалисты рекомендуют выбирать счетчик электроэнергии се 101 с барабанным механизмом. Такие изделия сохраняют работоспособность в сильный мороз до -40°C. Жидкокристаллические дисплеи приспособлены для применения в диапазоне от -30°C до +70°C. Однако для продления срока службы такие приборы устанавливают в отапливаемых помещениях.

Габаритные размеры

Электросчетчик ЦЕ6807П

Технические характеристики стандартного счетчика Энергомера ce101:

класс точности – 1 (±1% от результата измерений);

номинальное напряжение, В – 230;

частота в сети, Гц – 50;

номинальный (максимально допустимый) ток в контрольной цепи, А – 5(60);

чувствительность (минимальный ток для измерений с расчетной точностью), мА – 10;

степень защиты по международному стандарту IP – 51;

высота, мм – 105;

ширина, мм – 59;

глубина, мм – 89,5.

Нормативно-правовое обеспечение

Какие электросчетчики можно установить в своей квартире или доме

Электросчетчик Энергомера се 101 внесен в перечень разрешенных средств измерения (Госреестр РФ). Сертифицированные приборы этого типа выпускают в соответствии с действующими стандартами ГОСТ 31818.11 (31819.21)-2012.

Характеристики надежности

Функциональность при длительной эксплуатации проверяется наработкой на отказ. В ходе испытаний подтверждается сохранение работоспособности в нормальном режиме не менее 220 тыс. часов (среднее значение). Высокая надежность позволяет использовать большой межповерочный интервал (16 лет). На серийные модели, выпущенные после апреля 2019 года, отечественные производители предоставляют официальные гарантии 7 лет.

К сведению. Следует не забывать о том, что поверку выполняют на фабрике, в ходе выполнения регламентных процедур и после каждого ремонта.

Особенности электросчетчика

Для предотвращения несанкционированного вмешательства электросчетчик се 101 оснащают несколькими защитными приспособлениями. Первое – пломбировка крепежных элементов, которая предотвращает разборку. Наличие целых блокировок свидетельствует о плановом прохождении фабричной и регламентной поверок. Дополнительно применяют наклейки с голографическими рисунками. Их размещают на боковых гранях счетчика в месте соединения составных частей корпуса.

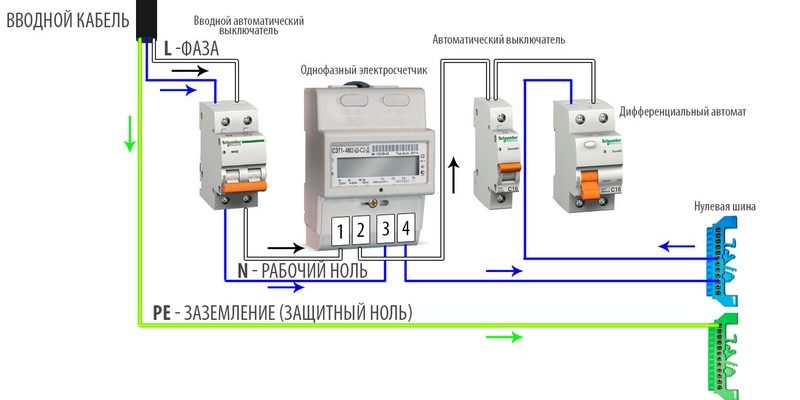

Схема подключения

Как подключить прибор учета правильно, показано на рисунке с пояснениями в сопроводительной документации. В стандартных моделях применяют следующую маркировку:

1 (2) – фаза источника питания (подключаемой линии), соответственно;

3 (4) – нулевые провода генератора (нагрузки);

7 и 8 – выходы для подключения телеметрической аппаратуры.

Однополюсный защитный автомат обычно включают только в цепь фазы. Однако рекомендуется через АВ заводить нулевой проводник, чтобы повысить уровень безопасности при КЗ на соответствующий участок сети.

Трехфазный счетчик подключают по такой схеме

К сведению. В любом варианте линия защитного заземления подсоединяется к соответствующему контуру без присоединения к прибору учета.

Порядок монтажа

До выполнения работ необходимо найти удобное для пользователей место, чтобы снимать оперативные показания без лишних затруднений. Счетчик се 101 в современном исполнении можно установить на DIN рейку или стенку щитка. Универсальные или трансформируемые крепления предлагаются в стандартной комплектации.

Схема подключения

Заранее надо подготовить необходимые инструменты, мультиметр (индикаторную отвертку), монтажные провода соответствующего сечения. Рабочие операции выполняют при отключенном источнике питания в следующей последовательности:

делают разметку таким образом, чтобы электросчетчик се 101 был закреплен на уровне глаз (150-160 см от уровня пола);

последовательно фиксируют на рейке прибор учета, защитные автоматы;

если щит устанавливают на улице или в помещении с повышенной влажностью, применяют уплотнения на входе и выходе кабелей;

отрезают и зачищают провода для сборки электрической схемы;

после завершения монтажных работ проверяют соответствие цепей плану;

подают напряжение, контролируют работоспособность счетчика.

Эксплуатация приборов

Снять показания оперативно можно через прозрачное окошко. Соответствующий выбор можно сделать при поиске подходящего щита (распределительного шкафа). Данные записывают без дробной части. Разницу с предыдущим измерением умножают на действующий тариф. Полученный результат используют для расчета со снабжающей организацией.

Модификации

В пункте рассмотрены особенности типовых вариантов исполнения счетчика.

CE101 R5 145 1ф

Оснащение ЖКИ с электронным блоком управления не повышает точность, но упрощает считывание показаний.

CE101 R5 145 M6

Этот счетчик рассчитан на максимальный ток в цепях потребления 60 А. Аналоговый вариант индикации создан с применением барабанного механизма.

CE101 R5 148

В этом исполнении счетчик обеспечивает заданную точность (1 класс) при токе в нагрузке до 100 А. Крупные цифры на ЖК-дисплее облегчают считывание показаний.

CE101 R5 148 M6

Прибор оснащен электромеханическим индикатором барабанного типа. Интерфейс для подключения телеметрии отсутствует. Нет стопора вращающего механизма. Максимальный ток в нагрузке – 100 А.

Документация

В стандартном комплекте сопроводительных документов – формуляр с официальными гарантиями и краткое руководство по эксплуатации. На официальном сайте производителя можно ознакомиться с декларацией о соответствии, действительными сертификатами.

Проведение ТО счётчика

Кроме регулярной поверки, официальными инструкциями производителя не предусмотрено выполнение обязательных работ по обслуживанию. Рекомендуется поддерживать в помещении рабочий температурный режим и не превышать допустимый уровень относительной влажности 80 %.

Внешний вид приборов учета

Ниже приведены примеры, демонстрирующие эстетические параметры типовых моделей.

Электромеханический индикатор защищен прозрачной крышкой от пылиМодель с ЖК-дисплеем

Видео

Активное использование электронных устройств побуждает людей устанавливать в домах специальные счётчики. Подобные агрегаты контролируют расход электроэнергии в бытовых условиях. Продажей энерномеров занимаются специальные электротехнические компании. Выбирать такое устройство следует не только по рекомендациям производителей, но и опираясь на собственные знания о счётчике энергомера.

Виды электросчётчиков

Все существующие модели энергомеров делятся на 3 основных категории: однофазные, двухтарифные и трехфазные приборы. Первый вид устанавливают в жилых помещения (квартирах или частных домах). Трехфазный счётчик энергомера предназначен для предприятий с трансформаторным включением или для систем с большой мощностью. В бытовых целях трехфазный электросчётчик энергомера используют крайне редко, только когда речь идёт о больших квартирах.

Количество фаз — не единственный критерий, по которому счётчики отличаются друг от друга. Электрические приборы делятся ещё на 2 вида:

Индукционные энергомеры сегодня не пользуются широким спросом. Устройство считается невыгодным, так как обладает низкой чувствительностью. Под влиянием внешних раздражителей искажает показания. Прибор затрудняет работу автоматизированной системы учёта данных. Поэтому счётчики заменяют на другие, более современные и мобильные устройства.

Электронные приборы, напротив, популярны и востребованы среди населения. Выпускается несколько видов электросчётчика: с механическими цифрами и с электронным табло. Каждый энергомер имеет личный технический паспорт. Все приборы сертифицированы.

Счётчики устанавливают в специальные ящики. Для каждой модели электроприбора используется определённый вид ящика.

Трёхфазные и однофазные приборы помещают в пластиковые и металлические конструкции. Стоимость навесного уличного приспособления зависит от материала его изготовления, а также от функциональных возможностей.

Правила выбора бытового прибора

Жилые помещения оснащают однофазными энергомерами. При выборе такого счётчика учитываются следующие нюансы:

Интерфейс счётчика. Современные технические возможности позволяют объединить между собой всё зарегистрированные бытовые приборы в единую систему. Рекомендуют выбирать счётчики с жидкокристаллическим экраном. Приборы с таким дисплеем славятся долговечностью.

Однотарифный или двухтарифный. У каждого вида счётчика есть свои положительные качества. Так однотарифные устройства имеют долгий срок эксплуатации. Обладают высокой точностью. Двухтарифное приспособление выгоднее с материальной точки зрения. Его внутренняя система выравнивает и регулирует между собой пики потребления энергии. Ночью электричество стоит дешевле, нежели в дневное время суток. Многотарифные счётчики побуждают владельцев жилых помещений пользоваться электроэнергией в вечернее и ночное время суток, уменьшая дневное употребление света.

Производитель и модель устройства. Покупка нового электросчётчика осуществляется совместно с энергосбытовой компанией. Сотрудники учреждения подскажут, какие именно счётчики можно устанавливать в конкретной местности. Представители госучреждения всегда рекомендуют качественные модели приборов. Большинство из них есть в наличии у энергосбытового предприятия. В компании энергомеры продаются на выгодных условиях. Получить список всех приемлемых для установки приборов можно на официальном сайте сбытовой организации. Из этого перечня гражданин вправе выбрать любую понравившуюся модель электросчётчика.

В ассортименте энергосбытового предприятия имеются устройства производства АВВ, ИНКОТЕКС, Тайпит и ЛЭМЗ. В случае поломки счётчика компания вернёт деньги или заменит его на новый. При поломке энергомера ЛЭМЗ за гарантией обращаются непосредственно к производителю. Главный совет от сбытовой организации — не следует приобретать слишком дешёвый прибор.

Номинальный ток счётчика. Зависит от максимального потребления тока в квартире. Большинство современных приборов рассчитаны на мощность менее 15 кВт. Расход электричества составляет не более 60А. Определить значение максимального тока, подведённого к квартире, просто. Достаточно взглянуть на данные вводного автомата.

Если подведённая мощность больше 15 кВт, необходимо приобретать другой счётчик с расходом энергии на 100 А. Покупать устройство с так называемым запасом не стоит. Могут возникнуть проблемы с электробытовой компанией. Предприятие вынудит в обязательном порядке установить новый счётчик, соответствующий установленным правилам. Учитывая эти советы, многие останавливают свой выбор на энергомере СЕ-101.

Энергомер СЕ-101

Устройство СЕ-101 — однотарифная, индукционная конструкция, использующаяся в бытовых целях. Можно подключить счётчик энергомера как в квартире, так и в офисе, частном доме, магазине и в других жилых помещениях. У приборов современный и приятный дизайн. Корпус выполнен из пластика.

Счётчик состоит из таких элементов:

Телеметрический выход.

Датчики тока. Могут использоваться шунты или трансформаторы.

Измерительный модуль с печатной платой.

Специальные зажимы, позволяющие подключать устройство к сети.

Достоинствами электросчётчика являются долгий срок эксплуатации (до 5 лет), хорошее качество сборки, приемлемая стоимость (до 1 тыс. рублей), удобный монтаж и дальнейшее комфортное использование. Прибор рассчитан на максимальный ток потребления в 60 А. Основным недостатком считают невозможность устанавливать счётчик на улице. Устройство должно находиться в пределах квартиры или частного дома. За пределами жилого помещения в плохих погодных условиях, таких как снег или дождь, энергомер не будет работать. Допустим монтаж прибора в неотапливаемом здании.

Электросчётчик СЕ-101 внесён в Государственный реестр средств измерений РФ. Поэтому установка и использование устройства осуществляется на законных основаниях.

Вместе с прибором покупатель получает на руки чек о покупке товара, формуляр на счётчик и руководство по эксплуатации. Формуляр выдаётся вместо паспорта. В нем прописывается основная информация о конструкции. Покупая устройство, следует проверить идентичность серийного номера формуляра с номером на панели счётчика. Если эти данные полностью совпадают, энергомер можно смело покупать.

Руководство по эксплуатации раскрывает другие параметры устройства, схему подключения счётчика энергомера, способы его монтажа. Чек о покупке также необходимо сохранить. В случае выявления неисправностей и поломок по чеку товар можно вернуть в магазин.

Этапы подключения

Подключение и установка нового приспособления изображена на задней панели устройства. Все действия по монтажу происходят на основании рекомендаций производителя. Эти советы записаны в руководстве по эксплуатации. Монтаж электросчётчика осуществляется в несколько этапов. Заниматься подключением устройства может и человек с небольшими знаниями в области электротехники.

Перед установкой энергомер тщательно осматривают и проверяют с целью выявления механических повреждений. На подвижной части должны отсутствовать затирания. Для монтажа рекомендуют выбрать сухое и тёплое помещение. Счётчик должен быть оснащён пломбой.

Подключение агрегата включает в себя следующие шаги:

Кабель очищают на определённую длину (не менее 27 см).

Очищенный провод вставляют в клеменной зажим.

Вначале затягивают верхний, а затем нижний винт.

После короткой выдержки оба винта ещё раз подтягивают.

Подача напряжения — заключительный этап установки счётчика.

Метод установки прибора во многом зависит от типа его корпуса. По завершении монтажа показания на электросчётчике должны меняться. Изменение значений говорит о работоспособности и исправности устройства. Опломбирование счётчика совершается после его установки. Эту работу выполняет электрик из ЖЭКА.

Следовать рекомендациям от производителя необходимо и после монтажа нового энергомера, во время пользования счётчиком. Инструкция по уходу за агрегатом простая. Например, энергомер СЕ-101 будет исправно работать при соблюдении определённых условий. Так, частота тока в электросети не должна превышать 50 Гц. Температура воздуха в помещении — не менее 15 градусов.

Если нет возможности поддерживать необходимую температуру в выбранном месте, прибор лучше поместить в специальный шкаф, где легко создать подходящие условия для работы устройства. Максимально допустимое атмосферное давление — 106 кПа.

Отзывы потребителей

У большинства покупателей, установивших дома такой прибор, сложилось о нем личное впечатление. Мнения сформированы на основании продолжительной работы агрегата CE 101.

Компактный и точный прибор. За несколько лет работы счётчика поломок не наблюдалось. Бесшумный и доступный по цене. Имеет простую схему подключения. Единственный минус — электросчётчик однотарифный.

Недорогой и качественный электросчётчик. Удобный по размерам и в использовании. Достойное и надёжное устройство. При покупке бытового прибора рекомендую обращать внимание на дату его выпуска. Разница между датой изготовления и датой приобретения должна составлять не менее одного года.

Основными достоинствами энергомера СЕ-101 считаю высокое качество и срок гарантии на счётчик — не менее 5 лет. Отечественный прибор под силу установить начинающему специалисту. В комплекте с энергомером продаётся инструкция по его эксплуатации, пакетик с тросиком и пломба. Стоимость, на мой взгляд, — единственный минус устройства.

Одним из приборов для ведения однотарифного учета активной энергии в однофазных цепях является счетчик «Энергомера СЕ 101». Подключение этого аппарата, независимо от модификации, осуществляется по одной схеме. Применяется этот прибор для учета электроэнергии как в промышленном производстве, так и в квартирах и частных домах. Считается, что это недорогой и надежный прибор, выпускаемый концерном «Энергомера».

Содержание

Описание прибора

Электрический счетчик «Энергомера» относится к классу однотарифных приборов непосредственного включения. Он является представителем индукционных приборов, датчиком тока является шунт.

Шунтом называется устройство в электрической цепи, которое позволяет току обходить некоторые участки цепи. Корпусы всех модификаций этого прибора выполнены из пластмассы. Основными элементами счетчика являются:

печатная плата, на которой помещен измерительный модуль;

трансформаторы или шунты, которые являются датчиками тока;

зажимы для подключения к сети;

телеметрический выход.

Недостатком такой конструкции является то, что этот аппарат нельзя устанавливать под открытым небом без дополнительной защиты.

Под воздействием внешней среды и осадков он просто не будет работать. Электрические счетчики «Энергомера» обладают отличной индикацией, что гораздо облегчает их эксплуатацию.

Модификации счетчика

Аппараты выпускаются в нескольких вариантах. В основном они отличаются только способом крепления. Существуют следующие разновидности:

СЕ 101 R-5 — корпус этого вида подразумевает крепление на DIN-рейку. Аппарат обладает жидкокристаллическим дисплеем, который препятствует воздействию магнитом. Механическое отсчетное устройство обладает магнитным экраном и стопором обратного хода. Шунт, применяемый в качестве измерителя, устойчив к электромагнитному воздействию. А также прибор неприхотлив к климатическим и механическим воздействиям.

СЕ 101 R-5.1 — этот прибор можно устанавливать как на DIN-рейку, так и в специальный щиток. В счетчик вмонтирован световой индикатор работы. Аппарат обладает первым классом точности и потребляет мощность 0,8 Вт. Диапазон температур, при которых возможна эксплуатация агрегата, составляет от минус 30° C до плюс 70° C.

СЕ 101 S-6 — корпус прибора предназначен для крепления на ровную поверхность. Гарантийный срок эксплуатации составляет 5 лет, а общий период службы — 30 лет. Остальные характеристики совпадают с предыдущими моделями.

Кроме того, каждая модификация обладает несколькими разновидностями., которые отличаются базовыми показателями тока.

Установка электрического аппарата

Перед подключением следует сначала определиться с расположением счетчика «Энергомера», а затем надежно закрепить корпус прибора. Сделать это будет абсолютно несложно любому человеку, если присутствуют соответствующие инструменты.

Желательно эту работу предоставить выполнить специалисту, так как все равно его придется вызывать для регистрации и опломбирования прибора. Перед установкой следует ознакомиться с инструкцией, которая поставляется вместе со счетчиком.

На новом аппарате должна стоять заводская пломба, которая предохраняет доступ к электрическим элементам аппарата. Затем проводятся следующие действия:

концы проводов очищают на длину 27—30 мм;

отвинчивают клемные винты и вставляют провода;

провода зажимаются сначала верхним, а потом нижним винтом;

через несколько минут протяжка винтов повторяется.

После того как счетчик будет установлен, его следует проверить на работоспособность. После включения прибора, начнет моргать световой индикатор, а показания счетчика будут меняться. Если все это происходит, значит, прибор подключен правильно.

Счетчик «Энергомера» среди потребителей пользуется большой популярностью, так как он способен работать довольно долго и показывать точные данные. При этом он обладает невысокой стоимостью и очень легко устанавливается.

Единственным его недостатком является отсутствие двухтарифной индикации. А также счетчики очень часто ломаются при низких температурах, хотя в инструкции допускается эксплуатация при минус 40° C.

Схема подключения

Подключение электросчетчика осуществляется строго по инструкции производителя. Принцип подключения выглядит следующим образом:

Счетчик обладает зажимами под номерами 1, 3, 4 и 5. Провод фазы подключают к клемам 1 и 3, а нулевой — к 4 и 5. Ни в коем случае нельзя менять эту схему, так как аппарат в других случаях будет работать неправильно.

Электросчетчик «Энергомера» обладает одним недостатком, который зачастую используют владельцы этого прибора. При подключении нулевого провода к первой клемме появляется возможность отмотать показания прибора, что является противозаконным действием.

Да и подключиться таким способом нельзя, так как специалисты при опломбировании счетчика это заметят. А также в дальнейшем поменять провода, не удалив пломбы, будет невозможно.

Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного (механического) он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.п.

Практически любой однофазный счетчик имеет четыре клеммы для подключения проводов. В зависимости от марки и функционала конкретного электрического счетчика, клеммы могут быть промаркированные по-разному, но при этом порядок подключения проводов к ним один. Поэтому для удобства и универсальности мы на схеме пронумеруем их по порядку, слева на право от 1 до 4.

Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух (фаза и ноль) или трех (фаза, ноль, заземление) проводов.

Для подключения электросчетчика и его правильной работы нам понадобится два провода — это фаза и рабочий ноль. Определить какой из ваших проводников фазный, а какой нулевой поможет статья «Как определить фазу, ноль и заземление самому, подручными средствами?»

Универсальная схема подключения проводов к однофазному электросчетчику

Схема выглядит следующим образом:

Порядок подключения проводов к клеммам однофазного счетчика следующий:

Клемма «1» — Фазный провод вводного кабеля (обычно белый, коричневый или черный провод)

Клемма «2» — Фазный провод, выходящий на нагрузку квартиры или дома (обычно белый, коричневый или черный провод)

Клемма «3» — Нулевой провод вводного кабеля (обычно голубой или сине-голубой провод)

Клемма «4» — Нулевой провод, выходящий на нагрузку квартиры или дома (обычно голубой или сине-голубой провод)

И конечно же существуют правила, по которым выполняется подключение однофазного электросчетчика. Если следовать им, самая простая схема подключения однофазно счетчика должна выглядеть следующим образом:

Как видите, перед электросчетчиком, необходимо установить однополюсный автоматический выключатель, так называемый «вводной автомат», в который заходит фазный провод вводного кабеля и уже из него фаза поступает в клемму «1» электросчетчика, рабочий ноль заходит сразу в клемму «3», а защитное заземление (защитный ноль) подключается напрямую к нулевой шине.

Это наиболее простая из рекомендованных в ПУЭ (правила устройства электроустановок) и часто применяемая, схема подключения однофазного электросчетчика.

Так же, я бы рекомендовал рассмотреть более доработанный, усовершенствованный вариант схемы подключения однофазного электросчетчика, в котором используется двухполюсный вводной автомат.

Если же у вас остались вопросы по схеме подключения однофазного электросчетчика, дополнения или замечания к написанному, обязательно пишите в комментариях к статье, постараюсь оперативно всем ответить!

Понравилась статья? Вступай в нашу группу вконтакте!

Подписаться

Следи за появлением новых материалов! Прочитано 27715 раз Наверх

Вы здесь:

Главная /

Инструкции

Используемые источники:

https://odinelectric.ru/equipment/obzor-odnofaznogo-elektricheskogo-schetchika-energomera-se-101

https://amperof.ru/elektroenergia/schetchik/energomera-se-101.html

https://rusenergetics.ru/praktika/schyotchik-energomera

https://220v.guru/elementy-elektriki/schetchiki/podklyuchenie-elektricheskogo-schetchika-energomera-se-101.html

https://rozetkaonline.ru/podkljuchenie-i-ustanovka/item/120-skhema-podklyucheniya-odnofaznogo-elektroschetchika

</ul>
