Обзор фильтров для систем отопления: грязевых, магнитных, отстойников

Грязевик в домашней системе отопления насколько маленький, настолько и важный. Неискушенный зритель, созерцающий хитросплетения труб в домашней котельной, может подумать, что такой маленький пиптик – фильтр грубой очистки системы отопления – только лишнее беспокойство, можно обойтись и без него, ведь заливалась чистая вода… из крана… Не подозревая, что грязевик, на самом деле, это boss системы отопления в его доме. Далее рассмотрим откуда грязь, как с ней бороться, как монтировать фильтр в систему и как очищать, — почему забилась система?

Откуда грязь в отоплении, почему нет движения жидкости

Откуда берется накипь в чайнике, ведь заливалась чистая вода? Но в системе отопления 50 чайников воды, — можно представить сколько из нее нападает осадка. А если вода меняется, из-за течи, в процессе ремонтов, соответственно, придет добавка. Также огромное число кусочков металла, эмали, ниток, еще чего-то «без названия», будет оторвано от всей внутренней поверхности системы. Но это все детские игры, по сравнению с тем, если обнаружится коррозирующая деталь, всей массой постепенно переходящая в осадок. А стальные трубы могут стать источниками просто горы ржавчины.

Эксперты рекомендует: если отопление в доме стало «хуже» работать, если нарушилась циркуляция жидкости, насос «не давит», в первую очередь проверьте и очистите фильтр – грязевик.

Какие фильтры применяются в системах отопления для дома

В большинстве случаев в системе отопления дома устанавливаются латунные сетчатые фильтры. Они просты, но со своей задачей справляются. Все частицы проносимые потоком с размером более 0,5 мм задерживаются металлической сеточкой и оседают в отстойнике. Фильтр предельно дешев, прост в монтаже и обслуживании.

Самый ходовой диаметр резьбы – 3/4 или 1 дюйм – подбирается в соответствии с диаметром магистрального трубопровода в месте установки.

Ниже приведены характеристики на фото сетчатых латунных грязевых фильтров в зависимости от диаметра.

Варианты конструкций грубой очистки системы отопления

Грязевики других конструкций распространены меньше. Повышенная цена некоторых не дает преимуществ в большинстве случаев.

• Из полипропилена – вваривается, и на этом точка…

• С дополнительным магнитным улавливателем в отстойнике.

• С промывочным краном.

• На фланцах, при диаметре труб более 2 дюймов.

• Корпус из чугуна, может быть и прозрачным…

Как обслуживается грязевой фильтр

Если система перестала работать нормально, нужно осмотреть грязевой фильтр —  окрутить гайку- крышку отстойника. Делается это аккуратно соответствующим ключем. Уплотнением под гайкой служит медная шайба, поэтому момент силы для срыва гайки с места нужен значительный, после чего вращение уже легкое. Подставляется лоток для сбора небольшого количества теплоносителя, который неизбежно теряется при отвороте крышки отстойника. Затем вынимается и очищается металлическая сеточка.

Но предварительно нужно перекрыть отсечные краны, которые должны быть установлены возле фильтра грязевика с двух сторон. Иначе через него можно выпустить весь теплоноситель из системы, а первая порция пойдет еще и под давлением….

Главное правило установки грязевика

Если не правильно установить фильтр грубой очистки в систему отопления, он не будет работать как положено, возникнут заторы без возможности нормально прочистить.

Правило простое – отстойник должен быть развернут вниз. Именно под воздействием силы тяжести все задержанные частицы оседают в отстойнике.

Допускается, при горизонтальном расположении фильтра, его разворот отстойником ближе к горизонтальной позиции, для удобства обслуживания, например, если снизу мешает оборудование. Но в любом случае отстойник должен быть развернут немного вниз.

Как устанавливается очистной фильтр в систему отопления, схема

Фильтр устанавливается на обратке перед главным оборудованием, которое он защищает, как правило, перед насосом в данной ветке или во всей системе.

С автоматизированным котлом фильтр устанавливается на обратке перед входом в котел – между отсечным краном и краном отключающим котел.

Если насос вынесен, то типичный пример установки фильтра перед насосом приведен на схеме, также обязательны краны для возможности обслуживания фильтра, регламент которого – 1 год.

Эксперт посоветовал: не перепутайте. Небрежность в установке фильтра будет стоить остановившейся системы и возможного выхода со строя оборудования. На корпусе грязевика стрелочкой указано направление тока жидкости. Устанавливайте фильтр только правильно относительно направления потока.

Монтаж отопления

Вступление

Для автономного отопления загородного дома с естественной циркуляцией, характерна общая проблема. Неравномерное движение теплоносителя по системе приводит к неравномерному прогреванию приборов отопления, особенно если система отопления достаточно протяженная. Решает задачу неравномерного движения теплоносителя тепловые насосы отопления, превращая отопление, в систему отопления принудительной циркуляции.

Зачем ставить циркуляционный насос

Если вы столкнулись с проблемами неравномерного прогрева системы отопления по дому, решить её можно двумя способами:

1. Заменить все трубы отопления, установив трубы большего диаметра;
2. Или установить циркуляционный насос в систему.

Очевидно, что установка циркуляционного насоса значительно дешевле и практичнее, замены труб. Врезав циркуляционный насос в систему можно решить несколько задач:

• Прогрев отопительных приборов будет более равномерный;
• Контур системы отопления значительно расшириться;
• Насос устранит проблему воздушных пробок.

С насосом будет проще принимать душ и одновременно пользоваться другими сантехническими устройствами дома. Кстати, вы всегда можете купить дешевые дешевые душевые кабины Москва полна сюрпризов и интернет-магазин «ТМ Титан» один из них.

Стоит обратить внимание, что для установки циркуляционного насоса, в уже готовую систему отопления не придется делать сложных монтажных работ. Используется технология врезки.

Выбор (расчет) циркуляционного насоса

Для выбора циркуляционного насоса, необходимо сделать его расчет мощности. Если у вас сложная система отопления, расчет насоса лучше доверить специалисту. В простой системе отопления, мощность требуемого насоса рассчитывается по формуле:

Расчет позволит выбрать насос по параметру: максимальная производительность по воде или пропускная способность.

Обращаю внимание

Обратите внимание, что для работы циркуляционного насоса необходима доступность электричества. Электрическая мощность не указывается на маркировке насоса, но составляет 100-250 Вт, что позволяет подключить их к любой группе силовых розеток дома. Однако, для защиты от поражения электротоком, линию питания насоса нужно защитить УЗО на 30 mA.

Важно! При работе циркуляционные насосы издают достаточно сильный звук «жужжания».  Этот параметр может быть указан в описаниях насоса и на него нужно обращать внимание, чем он меньше, тем лучше.

Установка циркуляционного насоса в систему отопления

Материал для работ

Из материалов понадобится:

• Сам насос;
• Соединительные фитинги для врезки насоса;
• Обратный клапан или вентиль байпас;
• Два запорных вентиля (шаровых крана) для установки с двух сторон насоса;
• Фильтр грубой очистки;
• Муфта соединительная с контргайкой;
• Подмотка и паста сантехническая.

Инструмент для работ

Для работ приготовьте следующий инструмент:

• Разводной и гаечные ключи нужного размера;
• Сварка.

Выбор места установки насоса

Современный циркуляционный насос «мокрого» типа, можно устанавливать, как в обратную, так и в прямую ветку отопления. Традиционно, циркуляционный насос ставится в «обратку» перед котлом, чтобы:

• Уменьшить износ и увеличить срок эксплуатации ротора насоса;
• Избежать закипания котла из-за вытягивания воздуха из котла насосом;
• Повреждения насоса из-за возможного закипания котла, особенно твердотопливного.

Схема насоса в прямом трубопроводе и Схема насоса в обратном трубопроводе

Инструкция подключить циркуляционный насос

Примечание: Есть два варианта врезки насоса: с установкой перекрывающего вентиля или установкой шарового клапана на основную линию врезки.

• При установке насоса в действующую теплосеть, предварительно слейте весь теплоноситель;
• Если необходимо, проведите чистку труб отопления;

• На участке установки насоса, монтируется байпас. Диаметр трубы байпаса нужно сделать меньше диаметра основной трубы;

• Перед насосом ставим фильтр грязной очистки. На фильтре есть стрелка движения воды. Он остановит шлам системы;

• Вал насоса должен быть установлен горизонтально. На корпусе насоса показана стрелка движения теплоносителя;
• Запорные вентили (шаровые краны) ставятся до и после насоса. Они играют техническую роль на случай ремонта.;
• Запорный вентиль или шаровой клапан ставится на основной трубе теплоносителя;

• При сборке придерживаемся схемы;

• После окончания установки насоса, система заполняется теплоносителем. Далее, открывается винт насоса для стравливания воздуха (вода появится в отверстии винта).

Важно! Установка циркуляционного насоса завершена. Если система отопления короче 80 метров, то достаточно одного циркуляционного насоса.

Фото вертикальной установки циркуляционного насоса с шаровым клапаном

Фото вертикальной установки насоса с тремя вентилями

Электрическое подключение насоса

Ввиду того, что через насос протекает вода, электрическая цепь питания насоса должна защищаться УЗО (устройством защитного отключения) с током отсечки 30 mA. Подсоединять насос к питанию можно:

• Через розетку с заземляющим контактом и степенью защиты IP44;
• Напрямую, без розеток, кабелем, входящим в комплект насоса или кабелем ПВС 3×1,5 мм.

©Obotoplenii.ru

Статьи по теме

Циркуляционный насос увеличивает эффективность функционирования автономной отопительной системы, позволяет на 100% использовать все обогревательные контуры.

Профессиональная установка насоса на отопление гарантирует высокую производительность, понижает шумность работы и позволяет снизить затраты на обслуживание и ремонт. Монтаж прибора особых сложностей не вызывает, но есть ряд нюансов, которые важно учесть.

Мы расскажем вам, как выбрать циркуляционный нанос, поможем определиться с оптимальной схемой врезки оборудования в систему, обозначим монтажные требования, а также приведем пошаговую инструкцию по установке прибора.

Назначение насоса на отопление

Раньше насосы циркуляционного типа использовались только в системах централизованного отопления, а для частного домостроения являлось нормой естественное движение теплоносителя, вызванное разницей температур.

Сейчас принудительная циркуляция применяется повсеместно благодаря появлению компактных и недорогих моделей, рассчитанных на обслуживание отопительных сетей небольших домиков и коттеджей.

С появлением циркуляционных насосов расширилось количество схемных решений. Появилась возможность прокладывать протяженные магистрали различной сложности, при этом зависимость от уклона практически исчезла

Благодаря увеличению скорости движения теплоносителя в трубопроводе тепловая энергия быстрее поступает к радиаторам отопления, соответственно, быстрее происходит прогрев помещений. Нагрузка на котел уменьшилась, потому что нагрев воды стал производиться также быстрее.

Исчезла необходимость в установке громоздких и неудобных трубопроводов большого диаметра, контуры стало легче маскировать под напольным покрытием или заглублять в стены.

Появилась возможность на любом этаже частного дома монтировать систему «теплый пол», которая эффективно действует только при определенном давлении в сети

Главным недостатком насосов для систем отопления считается их зависимость от электричества. Если питание подается с перебоями или существует риск полного отключения электроэнергии на какой-то период, необходима установка резервного электрогенератора или хотя бы бесперебойника.

Остальные минусы касаются конструкций и функционала приборов разных видов. Например, моноблочные агрегаты и устройства с сухим ротором более шумные и требуют постоянного обслуживания, а насос с мокрым ротором требователен к качеству теплоносителя и имеет ограничение по напору.

Критерии грамотного выбора оборудования

Все старания по монтажу сведутся к нулю, если неправильно подобрать оборудование. Чтобы не ошибиться, необходимо предварительно проанализировать все стороны конкретной отопительной системы и произвести необходимые расчеты.

Основные разновидности насосов

По конструкционным особенностям все приборы делятся на 2 категории: с мокрым и сухим ротором.

Насосы «мокрого» типа. Этот вариант подходит для частных домов. Агрегат компактный, почти бесшумный и имеет удобное для обслуживания и ремонта модульное строение.

Но, к сожалению, не отличается высокой производительностью – максимальный КПД современных моделей достигает 52-54%.

Циркуляционные устройства для отопительных сетей нельзя путать с аналогичными приборами для ГВС. Насос для отопления не нуждается в антикоррозийном корпусе из бронзы или нержавейки и в дополнительной защите от накипи – соответственно, и стоит дешевле

Насосы с сухим ротором производительны, неприхотливы к качеству теплоносителя, способны работать под большим напором и не требуют строго горизонтального расположения на трубе. Однако они более шумные, а их работа сопровождается вибрацией. Многие модели устанавливаются на фундамент или металлическую опорную раму.

Для монтажа консольных, моноблочных или «In-line» моделей необходимо отдельное помещение – котельная. Их целесообразно применять, когда необходим расход более 100 м³/ч, то есть для обслуживания групп коттеджей или многоквартирных домов.

Краткий обзор технических характеристик

При выборе насоса обязательно следует изучить технические характеристики и сопоставить их с требованиями системы отопления.

Важными являются такие показатели, как:

• напор, который покрывает потери гидравлики в контуре;
• производительность – объем воды или подача за определенный временной интервал;
• рабочая температура теплоносителя, max и min – у современных моделей в среднем +2 ºС… +110 ºС;
• мощность – с учетом гидравлических потерь механическая мощность преобладает над полезной.

Важны и конструкционные детали, например, входной/выходной диаметр патрубков. Для систем отопления средние параметры – 25 мм и 32 мм.

Количество электронасосов подбирают, ориентируясь на протяженность отопительной магистрали. Если общая длина контуров до 80 м, достаточно одного прибора, если больше – потребуются дополнительные устройства

Примером агрегата для оснащения отопительной сети жилья площадью 100 м² является насос Grundfos UPS с трубным соединением 32 мм, производительностью 62 л/с и весом 3,65 кг. Компактный и малошумный чугунный прибор не слышно и за тонкой перегородкой, а его мощности достаточно для транспортировки жидкости на 2 этаж.

Насосы со встроенной электроникой позволяют оперативно переводить оборудование в более удобный режим в зависимости от смены температуры или давления в сети. Автоматические устройства снабжены цифровыми дисплеями, которые предоставляют максимум информации по работе насоса: температуру, сопротивление, давление и т.д.

Дополнительная информация о расчете и выборе циркуляционного насоса для отопления представлена в статьях:

Требования к монтажу циркуляционного насоса

Существует ряд норм, на законодательном уровне регламентирующих установку циркуляционного насоса в систему отопления. Часть правил изложена в СНиП 2.04.05 «Отопление…». Например, там говорится о приоритете схем с принудительной циркуляции в отопительных сетях.

Практически все требования обоснованы эффективностью работы системы в целом и циркуляционного прибора в частности. Например, вал устройства с мокрым ротором необходимо устанавливать на трубе строго горизонтально по уровню, чтобы внутри не возникало воздушных пробок и детали насоса не изнашивались раньше срока.

Обязательный элемент системы – расширительный бак, компенсирующий изменения объема теплоносителя при нагревании/охлаждении. Его место в системе закрытого типа – на обратке, перед циркуляционным насосом

Фильтр от грязи и абразивных частиц нужен в любом случае даже при монтаже монолитных моделей. Профильтрованный теплоноситель принесет гораздо меньше ущерба деталям насоса, чем жидкость с песком и взвесями.

Грязевик устанавливают пробкой вниз по направлению движения воды, чтобы снизить сопротивление и облегчить обслуживание системы.

Некоторые правила диктуют производители. Например, старые модели определенных марок было принято устанавливать исключительно на обратке, так как они не выдерживали высоких температур.

Сейчас насосы приобрели более универсальный характер и их можно ставить в любом подходящем месте, но с соблюдением параметров мощности.

Разбор технологии установки

Сам процесс установки происходит быстро, так для крепления корпуса необходимо закрепить две накидные гайки. Это очень удобно для дальнейшего техобслуживания и ремонтных работ. Но перед монтажом необходимо правильно выбрать место установки, иначе насос либо будет работать с перебоями, либо в скором времени выйдет из строя.

Схемы врезки насоса в сеть

Выбирая одну из схем, необходимо учесть тип отопительной системы, модель котла и удобство обслуживания.

Вариант 1. Это наиболее распространенное решение: насос монтируют на «обратке», по которой остывший теплоноситель возвращается в котел. Теплая вода не так агрессивно воздействует на детали прибора, поэтому он служит дольше.

Удачное место для монтажа – между мембранным баком и отопительным котлом. Эта схема универсальна, она одинаково хороша для открытой и закрытой системы, а также для подключения приборов коллекторным способом (+)

Вариант 2. Это решение актуально, если возможности установить насос на «обратке» по каким-то причинам нет. Тогда его фиксируют в начале контура, на подаче, но не возле котла, а после группы безопасности.

Современные аппараты легко выдерживают высокую температуру, однако до сих пор встречаются специалисты, отвергающие подобную схему.

Отсекающие краны являются сопутствующими элементами и требуются для быстрого обслуживания. Чтобы снять циркуляционный насос, необходимо открутить краны, находящиеся по обе стороны от корпуса (+)

Существует такой вариант отопительной сети, как открытая система с расширительным баком, установленным в самой высокой точке контура.

Если установить циркуляционный насос, то появится возможность эксплуатировать ее в двух режимах: естественном и принудительном. Естественная циркуляция пригодится, если возникнут перебои с электричеством.

Чтобы можно было переключать систему из одного режима в другой, циркуляционный прибор устанавливают не на трубе, а на байпасе – специальном отводе. При включении насоса трубу перекрывают краном

Последняя схема относится только к сетям с твердотопливным котлом. Насос на подаче не устанавливают из-за опасности взрыва. Дело в том, что у котлов на твердом топливе нельзя быстро остановить процесс нагрева, вследствие чего происходит закипание воды.

Кипяток с паром попадает внутрь насоса, он снижает производительность, охлажденная вода в контуре не успевает поступать обратно в котел в необходимом количестве – и он раскаляется еще больше. Результатом перегрева и становится взрыв.

Дополнительным элементом сети становится термосмесительный клапан. Он служит для переключения циркуляции теплоносителя с малого круга (с байпасом) на большой (+)

Если в разогревающийся котел запустить охлажденную воду из контура, выпадет конденсат. Чтобы этого не произошло, вода сначала разогревается в малом контуре до +55°С, а затем термостатический клапан производит плавное переключение на большой контур.

В результате холодная вода смешивается с уже разогретой и «температурного шока» для котла не происходит.

Как производится трубопроводная обвязка

Обвязка циркуляционного насоса – это оборудование, необходимое для его правильного функционирования, а также для бесперебойной работы всей отопительной системы.

Сначала необходимо окончательно решить, сколько будет насосов. Для одного простого контура достаточно одного аппарата, но при сложной разводке возможна установка двух и более.

Если в доме планируется задействовать систему «теплый пол» или установить бойлер косвенного нагрева, то лучше количество приборов увеличить до двух. Если установлено два котла – твердотопливный и электрический – также потребуется отдельный насос на каждый агрегат.

Правильные (вверху) и неправильные (внизу) варианты монтажа насоса. Если выбрать неверное положение и сместить ось ротора с горизонтали, может произойти завоздушивание или перегрев (+)

Как уже было сказано выше, обязательными элементами являются шаровые краны. Их монтируют вместе с насосом, а в случае возникновения аварийной ситуации воспользоваться придется именно ими.

Необходим и обратный клапан из латуни или чугуна, чтобы теплоноситель двигался в одном заданном направлении. Его монтируют на трубе сразу после насоса, по ходу движения воды.

Потребуется фильтр-«грязевик» для предотвращения попадания твердых частиц в корпус прибора. Фильтры тонкой очистки в контуры отопления не ставят. Если необходима чистая вода, то ее предварительно очищают еще до заливки в систему.

Существует риск попадания в сеть воздуха, поэтому есть и необходимость в монтаже воздушного клапана. Он может включаться в автоматическом режиме, но есть и ручные модели.

С помощью штуцера на небольшом расстоянии от насоса устанавливают манометр, иногда – два одинаковых устройства с обеих сторон. С их помощью контролируют правильность работы циркуляционного агрегата

После монтажа всех приборов происходит подключение насоса к питанию. Большая ошибка – использовать обыкновенную розетку без заземления. Это нарушение техники безопасности и в момент аварии может стоить жизни.

Существуют более разумные способы электропитания:

• через бесперебойник (ИБП);
• чрез дифференциальный автомат защиты;
• путем подключения к автоматике котла.

Всего проще использовать автомат защиты: потребуется сам выключатель на 8 А, контакты, провода. Но для практического применения очень удобно решение с термостатом.

Схема подключения с термостатом. Когда температура теплоносителя в сети падает ниже определенного показателя, термостат срабатывает и отключает электропитание (+)

Если запланирована установка ИБП, то можно организовать подключение бесперебойника и к насосу, и к котлу одновременно.

Краткая инструкция по монтажу

Распространен вариант монтажа насоса на байпас. Это обусловлено двумя вескими причинами: появляется возможность оперативного демонтажа или временного отключения прибора от сети, например, при возникновении проблем с электричеством.

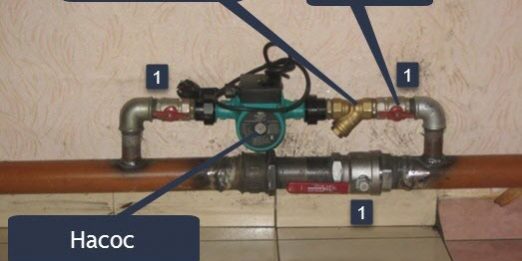

Обвязка на байпасе:1 – ЦН; 2 – «американки»; 3 – фильтр; 4 – краны отключения; 5 – основная труба, «обратка» или подача; 6 – кран, перенаправляющий теплоноситель в байпас

В продаже имеются различные модификации готовых насосных узлов: под сварку или фланцевое соединение, с местами для установки кранов или клапанов, со специальным участком, отведенным под насос.

Но если готовый узел приобрести не удастся или недостаточно места для его монтажа, можно самостоятельно организовать обвязку байпаса и зафиксировать все детали на отведенных для них местах.

Для работы необходимы следующие инструменты и материалы:

• набор рожковых или разводных ключей для сборки;
• плоскогубцы:
• льняная нить или пакля;
• герметик Unipak.

Гайки-«американки» обычно поставляются в комплекте вместе с насосом, но краны, переходники или сгоны также придется подготовить. Внимание следует уделить более надежному материалу изготовления арматуры и диаметру изделий.

Порядок действий:

1. Сборка узлов с кранами. Два будут располагаться по краям от насоса, третий станет частью прямой трубы. Важно измерить участок «обратки», чтобы точно вварить фрагмент с краном.
2. Сборка насосной петли. Затягивание гаек необходимо отодвинуть на финишный этап монтажа, а пока их стоит только накрутить.
3. Примерка петли байпаса. Отмечают места варки узлов в трубу.
4. Сварка, которую следует доверить квалифицированному сварщику.
5. Сборка нижнего узла — на «обратке».
6. Подключение насоса к электропитанию.

В качестве примера — монтаж насоса GRUNDFOS.

Галерея изображенийХарактеристики прибора: рабочая температура от -25 °С до + 110 °С, производительность – 5 м³/ч, диаметр соединения – 25 мм, напор – 1,9 м, мощность – 50 Вт, стоимость – 14 тыс. руб.Температурные параметры устройства позволяют устанавливать его на любом отрезке контура. Здесь выбрана труба подачи – не самый лучший, но допустимый вариантВ верхней части схемы расположен насосный узел с двумя заранее вмонтированными кранами и фильтром, в нижней – кран отсечения для установки на трубу подачиПроизведена сварка штуцеров с трубой, все соединения загерметизированы, заизолированы, после чего узел покрыт антикоррозийной краской по металлуЦиркуляционный насос GRUNDFOS UPSМесто установки – подача от газового котлаСхема расположения насоса и деталейРезультат установки циркуляционного насоса

Обслуживание установленного насоса проводится в рабочем режиме. Необходимо чаще чистить фильтр и проверять показания манометра.

Если значения не соответствуют норме, аппарат необходимо снять и отрегулировать. Лучше это делать в специализированной мастерской.

Выводы и полезное видео по теме

Теоретические знания быстрее усваиваются в сопровождении интересного видео, раскрывающего последовательность и особенности работ по монтажу приборов.

Видеообзор насоса WILO – комплектация и установка:

Практика показывает, что продвинутые любители домашнего благоустройства справляются с монтажом циркуляционного насоса самостоятельно.

Однако при возникновении затруднений лучше обратиться к специалистам: только квалифицированные мастера знают, как правильно обвязать и установить насос на отопление, соблюдая все нюансы выбранной схемы.

У вас есть личный опыт установки циркуляционного насоса? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Для того, чтобы система отопления в доме исправно работала долгие годы, обязательна установка специальных фильтров, которые защитят трубы и радиаторы от засорения, ржавчины, накипи, загрязнителей. Магнитные, грязевые, отстойники и другие виды конструкций продлят срок службы дорогостоящей техники и позволят не волноваться о преждевременных поломках.

Установка устройства рекомендуется независимо от вида котла, будь то электрический или газовый.

От хозяев потребуется лишь своевременная замена фильтрующих элементов и плановое обслуживание оборудования согласно инструкции производителя.

Что такое фильтры для систем отопления – виды

Выделяют следующие виды фильтров для отопления:

1. Грубой или предварительной очистки. Устанавливаются обязательно еще на этапе подключения к центральному водоснабжению( если такая возможность имеется). Самая надежная модель – отстойник с колбой для скопления загрязнителей.
2. Тонкой очистки. Задерживает загрязнения размером до 100 мкм.
3. Магнитные устройства. Притягивают металлизированные компоненты – сколы, ржавчину и др.

Рассмотрим более подробно каждый из видов.

Фильтры грубой очистки — предназначены для задержки крупных загрязнений и могут устанавливаться одновременно на нескольких участках системы. Представлены следующими модификациями:

1. Грязевик: подключается к центральной отопительной системе, в точках разветвления (может быть фланцевым, приварочным, резьбовым),
2. Фильтр-отстойник: более современная модель, грязь задерживается в специальной колбе из термостойкого пластика (благодаря прозрачности колбы можно контролировать уровень ее наполнения).
3. Тонкой очистки – устанавливаются в качестве дополнения к устройствам грубой очистки. Основной удар на себя в таких устройствах принимают установленные внутри кассеты квадратной или цилиндрической формы. Такие устройства могут крепиться к стене, что особенно важно для труб из пластика.
4. Магнитные фильтры – состоят из двух магнитов с противоположными полюсами. Металлические отходы, попадая в магнитное поле, притягиваются и задерживаются таким устройством. Также конструкция может оснащаться грязевым фильтром. Магнитные модели могут быть как съемными и достаточно легко устанавливаться на трубу, так и несъемными. Рекомендуются в качестве дополнительного устройства для очистки.

Читайте также:  Как заменить или почистить фильтры бензопилы

Многие задаются вопросом – стоит ли тратить средства на покупку всех видов фильтров, возможно, будет достаточно лишь устройства грубой очистки? Специалисты заверяют, что наиболее эффективную защиту обеспечат все разновидности конструкций, которые задержат по максимуму возможные загрязнения и примеси. Фильтр грубой очисти справится только с крупными частицами, а этого недостаточно для полноценной работы системы отопления в течение долгого времени.

ВИДЕО» alt=»»>

Как работает фильтр для очистки воды в системе отопления

Как становится понятно из названия, фильтр очистки воды предназначен для защиты теплоносителя от различных загрязнений, которые поступают в систему с потоком воды.

Установка устройств рекомендуется, прежде всего, в частных домах, куда вода поступает из колодца или водоема.

Фильтры задерживают:

• известь,
• песок,
• грязь,
• пыль,
• газообразные примеси.

Механические модели задерживают частицы размером более 0,3 мкм. Сетку такого устройства удобно промыть вручную под струей воды и поставить обратно.

Электронные варианты стоят дороже, но задерживают загрязнения размером до 0,01 мкм.

Также производители предлагают угольные модели, которые хорошо абсорбируют неприятные запахи, химические примеси.

Очистка систем отопления с помощью фильтров обеспечивает:

• защиту дорогостоящей техники,
• повышение срока эксплуатации оборудования,
• экономию на обслуживании системы отопления.

Как установить фильтр в систему отопления загородного дома

Монтаж, обслуживание, промывку можно производить своими силами.

В целом алгоритм действий по установке фильтра следующий:

1. Перед началом работ промыть систему отопления, если она не новая. Удалите грязь, ржавчину, осадок из трубопровода.
2. Проверить совместимость оборудования и купленного фильтра.
3. Произвести монтаж устройства перед газовым котлом или насосом. Если насоса нет, то установку выполняют перед местом входа трубы в отопительный котел.
4. Перед и после конструкции рекомендуется поставить отсекающие краны, которые обеспечат простоту ее замены и промывки в дальнейшем.

Читайте также:  Как выбрать надежный фильтр для насосной станции

Место установки по возможности должно быть удобным для обслуживания, ведь промывку устройства нужно будет делать регулярно.

Как часто обслуживать систему отопления дома — инструкция

Очистку фильтра необходимо производить хотя бы один раз в месяц во время отопительного сезона.

Для того, чтобы произвести очистку, необходимо:

1. Перекрыть воду на участке установки фильтра.
2. Подставить емкость для слива воды, снять заглушку устройства.
3. Вынуть сетку, прочистить ее от загрязнений, промыть под струей воды.
4. Поставить сетку на место, закрутить заглушку.
5. Открыть вентили.

ВИДЕО ИНСТРУКЦИЯ» alt=»»>В случае сильных загрязнений может потребоваться полный демонтаж устройства с последующей заменой.

Помимо очистки и замены фильтров необходимо:

• перед началом отопительного сезона выполнять тестирование системы, проверять работоспособность котла, выполнять промывку труб,
• очищать топки котла, дымоход, проверять работу горелки, устранять протечки, регулировать давление газа.

Внимательное отношение к системе отопления и его рабочим элементам позволит продлить срок службы оборудования и обеспечить его бесперебойную работу в течение всего отопительного сезона.

• фильтр ионно-обменной смолы
• фильтр механической очистки промывной каскадный
• фильтр универсальный сетка
• фильтр грубой очистки

У непосвященного пользователя, разумеется, возникнут закономерные вопросы. Для чего нужны фильтра для отопления, есть ли от них польза,  нужно ли использовать все сразу и на каком этапе? Вопросы закономерны и требуют детального ответа. Планировать установку фильтров стоит ещё на этапе проектирования вашего дома. Под них необходимо выделить место с учётом установки и обслуживания. Предусмотреть систему соединения. Если момент был упущен, фильтры можно врезать и позднее, но это повлечет за собой дополнительные трудозатраты.  Поэтому если вы еще на этапе планирования, самое время изучить каждый фильтр подробно.

 Фильтр механической очистки промывной каскадный

Промывной фильтр для систем отопления необходим для механической очистки воды подаваемой в систему отопления с температурой рабочей среды до ста десяти градусов. Фильтр очищает воду от взвесей, грязевых и илистых отложений, песка и тд. Каскадный фильтр более компактный, нежели сходные по своему функционалу другие фильтры. Добиться уменьшения объема удалось благодаря новейшей системе вложенного фильтра. Два фильтроэлемента разного размера вложены один в один, и вертикально направленная вода закручивается в спираль, эффективно очищается от механических примесей. Устройство устанавливается строго вертикально. Промыть фильтроэлементы довольно просто, извлекать сетчатые вставки нет необходимости. Корпус и колба чаще всего никелированные. Фильтроэлементы из нержавеющей стали. Фильтр много места не занимает. Прост и надежен в эксплуатации.

Фильтр универсальный сетка

Самый простой сетчатый фильтр для отопления. Состоит из корпуса (металл), и цилиндрической сетки, расположенной внутри колбы. Корпус закрыт заглушкой или краном, в зависимости от вида фильтра. Система соединения – фланец. Различают промывные и непромывные фильтры. Непромывные подлежат замене по истечению срока эксплуатации. Промывные служат долго, благодаря очистке. Нужно остановить циркуляцию воды, произвести демонтаж крышки, извлечь и промыть сетку, произвести монтаж. Кроме сравнительно низкой цены, сетка привлекательна простой конструкцией, легким обслуживанием и дешевыми комплектующими. Устанавливают этот фильтр перед системой тонкой очистки. Это предпоследняя ступень защиты. Служит для очистки воды от окалины или твердых включений. Поврежденная окалиной арматура труб или насосы будут стоить в десятки раз дороже, нежели дешевый фильтр. Фильтр не занимает много места.

Фильтр грубой очистки

Фильтр устанавливается при подключении системы отопления к центральному водоснабжению.  Представляет собой колбу с фильтроэлементом внутри .  Соединение может быть фланцевое или муфтовое, в зависимости от диаметра труб водоснабжения. Необходим  для фильтрации крупных загрязнений. Эффективно задерживает грязь, песок, крупные абразивные примеси.  Он надежно защитит систему отопления от крупных элементов, но пропустит мелкие. Так же не способен на химическую очистку или умягчение воды.  Самостоятельно не может очистить воду до нужного состояния. Занимает не особо много места. Фильтр грубой очистки – это первая линия обороны водоснабжения вашего дома.

 Фильтр ионно-обменной смолы

Главный компонент данного фильтра для систем отопления – насыщенная ионами натрия гранулированная смола. Устанавливается непосредственно за фильтром грубой очистки. Необходим для снижения жесткости воды. Доподлинно известно, что жесткая вода является большой проблемой и непосредственной угрозой всех бытовых приборов. Система теплоснабжения не является исключением.

• Умягчение воды существенно продлит срок эксплуатации,
• Снизит образование накипи или совсем остановит этот процесс.
• Кроме накипи, фильтр способен бороться с примесями хлора, окислением, железом, солями.

 Такая система занимает довольно много места, требует частого обслуживания. При установке, убедитесь, что места хватит не только для монтажа, но и для планового обслуживания. Несомненно, такая система необходима в каждом доме.

В этом видео мы подробно рассказываем про применения фильтра ионно-обменной смолы (смотреть с 14:15):

Для замены загрузки фильтра можно вызвать специалиста, либо заняться этим самостоятельно. Когда система очистки перестанет работать должным образом, необходимо демонтировать систему и при помощи большого напора воды вымыть наполнитель, затем загрузить гравий или поваренную соль. Засыпать наполнитель. Предварительно перекрыть подачу воды в систему отопления и слить остатки.

Правильно выбрать фильтр ионно-обменной смолы  можно лишь после анализа воды. Только сдав пробу специалистам и узнав состав, можно подобрать подходящий по характеристикам фильтр. Обратитесь к профессионалам.

 Каждый из фильтров занимает свое место в цепочке,  дополняя друг друга и создавая совместными усилиями единый фронт очистки. Обеспечивают защиту дорогостоящего оборудования, повышают срок службы и экономят ваши средства на обслуживании . Подобную систему фильтрации рекомендуют использовать не только в системе теплоснабжения. Обработанную таким образом воду можно пить, она существенно продлевает срок эксплуатации стиральной машины, посудомойки, смесителей  и прочей техники, связанной с водой.  Оснащайте свой дом правильно, что бы получить максимум выгоды и пользы от современных технологий.

Теги: котельная, отопление, фильтр

Используемые источники:

• http://teplodom1.ru/oborudovanie/704-filtr-grjazevik-dlja-otoplenija-vybor-ustanovka-i-obsluzhivanie.html
• https://obotoplenii.ru/montazh-otopleniya/ustanovka-tsirkulyatsionnogo-nasosa-svoimi-rukami-instruktsiya-podklyuchenie-foto-rabot
• https://sovet-ingenera.com/otoplenie/otop-oborudovanie/ustanovka-nasosa-na-otoplenie.html
• https://filteru.ru/filtr-dlya-sistemy-otopleniya/
• https://eurosantehnik.ru/filtry-dlya-sistem-otopleniya-kakie-neobxodimy.html
