Какие функции выполняет вентиляция

Зачем владельцы гаражей с подвалом делают вытяжку? Ответ прост: если отказаться от вентиляции, то внутри помещения нарушатся циркуляция воздуха и баланс влажности. Стены подвала отсыреют, а вещи и продукты, которые в нем хранят, — заплесневеют. В худшем случае неправильно обеспеченные воздухообмен и вентилирование приведут к разрушению стен подвала и последующей необходимости в его ремонте или даже перестройке.

Очевидный признак того, что вентиляции нет или она обустроена плохо — появление конденсата на стенах и поверхности вещей. Он обозначает нарушение температурного режима или проблемы с повышенной влажностью.

Требования к вентиляционной системы в гараже с подвалом

Решив поставить в погреб вентиляционную систему, учитывают некоторые особенности и требования. Так, основная задача подобной конструкции — вывод из погреба лишней влаги и приведение к балансу температур внешней среды и помещения. Если речь идет об организации вытяжки в подвальной яме, то именно влажности уделяют особое внимание. Подвальные помещения иного типа требуют других подходов.

Независимо от того, о какого типа подвале идет речь, выбирают между двумя типами вентиляции:

1. Естественной.
2. Принудительной.

Первый вариант — самый популярный из-за своей дешевизны и простоты. Принцип его работы заключается в установке минимум двух труб, одна из которых служит в роли приточной, а другая — вытяжной. За счет разницы температур между внешней средой и помещением, воздух циркулирует по ним в обоих направлениях.

Недостаток подобной конструкции в том, что она не обеспечивает циркуляцию воздуха во время минимальной разницы температур. Да и регулировать показатели влажности сложно.

Для избежания вышеописанных проблем прибегают ко второму варианту — принудительному вентилированию. Кроме более легкого контроля, ее плюс еще и в том, что такая система дает возможность обойтись лишь одной трубой. Хотя владельцы гаражей и подвалов предпочитают две.

Организация принудительной вытяжки

Если решено делать принудительную вентиляцию в гараже с подвалом, стандартные вытяжные каналы дополняют специальными вентиляторами, обеспечивающими принудительный воздухообмен. Самостоятельное изготовление подобной системы не составляет особого труда. Это связано с тем, что она по своей конструкции мало отличается от естественной вытяжки.

Важнейшим достоинством искусственного проветривания считают его способность поддерживать как температурный режим, так и режим влажности в любых условиях. Для устройства принудительной вентиляции своими руками внутри гаража обустраивают ведущие к поверхности трубы. Их делают несколько: часть отвечает за приточную, а часть — за вытяжную подачу воздуха. В трубы, отвечающие за вытяжку, и устанавливают электрический вентилятор.

Вентилятор — не единственное средство, с помощью которого организовывают принудительную вытяжку. Для этого используют и такие способы, как:

• диффуз-флюгер;
• дефлектор;
• нагревательная лампочка.

Первый способ требует действия потоков входящего воздуха на вершине приточной трубы. Второе же устройство устанавливают на вытяжную трубу, и оно создает зону разряженного воздуха. Что касается лампочки, то она нагревает входящие потоки до нужного уровня температуры.

Проектирование

Первый этап работ по самостоятельному созданию принудительной вентиляционной конструкции — ее проектирование. Составляется схема подвала и расположения вентиляционных каналов. На ней рисуют и то, как именно будут проходить каналы-трубы.

Во время проектирования решают, куда они выходят и как производится забор воздуха. Так, важно предусмотреть правильное расположение заборной поверхности на крыше или стене гаража своевременно.

Приобретение необходимых материалов

По окончанию проектирования приобретают все необходимое для создания системы и её монтажа. В частности, не обойтись без:

• вентиляционных труб;
• защитных решеток;
• козырьков для уличных концов труб;
• дефлекторов;
• вентиляторов;
• кабеля;
• крепежных хомутов;
• дюбелей и саморезов;
• молотка;
• дрели.

Этого инструментария хватит для выполнения всех стандартных монтажных работ. Главное – правильно рассчитать количество на основании созданной схемы.

Выполнение монтажных работ

Наиболее распространенный вариант принудительной вытяжки — с двумя трубами. Первым делом пробивают в намеченных местах стен отверстия и монтируют крепежные конструкции. Далее на полу собирают сами воздуховоды. Изгибов в них избегают. В трубы помещают вентилятор, и проводят провода для их питания. Неподалеку устанавливают выключатели.

После того, как трубы установлены на свои места, с внешней стороны ставят козырьки, защищающие от осадков, и мелкозернистые решетки против птиц и грязи.

Проверка работы системы

Проверку тяги в вентиляции производят просто — с помощью зажженной свечи или спички. При наличии хорошего потока воздуха пламя отклоняется в ту или иную сторону (зависит от типа канала).

Устройство и установка естественной вытяжки

Правильного устройства естественной вентиляции добиться довольно просто. Для этого устанавливают две трубы, служащие в роли каналов. Для создания циркуляции воздуха этих каналов должно быть не менее двух, ведь через один поступит холодный воздух, а через другой — выйдет нагретый. Сам процесс монтажа идентичен установке принудительной вытяжки, отличается он лишь необходимостью ставить электроприборы.

Заключение

Вентиляция в подвале под гаражом — необходимость, если его владелец желает, чтобы все, что там лежит, осталось в полной сохранности, как и само помещение. Выбирают между естественным и принудительным типом конструкции, по возможности отдавая предпочтение последней.

Хотя первая несколько дешевле и проще для самостоятельного монтажа.

</index>Поделиться ссылкой:

Наличие погреба под гаражом решает ряд важных проблем. В нём можно хранить овощи, фрукты, консервы. Это возможно при наличии вентиляции, которая обеспечит оптимальную температуру и уровень влажности в подземном помещении.

Для чего нужна вытяжка в погребе гаража

Многие автовладельцы оборудуют под гаражами небольшие погреба, где хранят законсервированные продукты и другие продовольственные запасы. При неправильном устройстве подвала срок хранения припасов резко снижается.

Качественная вентиляция защитит помещение под гаражом от целого ряда негативных факторов:

1. При недостаточном воздухообмене в яме появляется конденсат и увеличивается влажность. Это приводит к порче продуктов, возникновению плесени и грибка на стенах, спёртости воздуха.
2. В зимний период температура воздуха в подземном погребе намного выше, чем в гараже. При отсутствии вентиляции воздух поднимается и выносит наружу влагу, скопившуюся в овощной яме. Это приводит к появлению коррозии на кузове автомашины и металлических предметах, находящихся в помещении.
3. При отсутствии вентиляции в подвале хранящиеся припасы становятся токсичными. На это влияют работа двигателя авто и ядовитые испарения от химических жидкостей, находящихся в гаражном помещении. Чтобы свести воздействие токсических соединений к минимуму, вентиляционная система должна обеспечивать устранение воздуха из ямы и его поступление внутрь. Это решается с помощью установки приточно-вытяжной вентиляции.

Грамотная вытяжная система позволит избежать последствий неблагоприятных факторов. Благодаря приточной трубе к хранимым продовольственным запасам будет беспрепятственно поступать свежий воздух. Через вытяжную трубу будут выходить излишки влаги, токсичные и ядовитые вещества.

Виды вентиляционных систем

В основе работы любой вытяжной системы лежит принцип циркуляции воздуха. Отработанные пары, содержащие множество вредных примесей, выходят из помещения, уступая место свежему воздуху. Это значит, что для организации стандартной вентиляции необходимы две разных трубы: одна на вход, другая на выход.

Специалисты различают два вида вентиляционных систем:

• Естественная. Излишки влаги и другие вредные вещества удаляются из подвала с помощью тепловой конвекции. Нагретый пар, скопившийся в верхней части ямы, самопроизвольно поднимается и покидает помещение, освобождая место более сухому воздуху, поступающему с улицы.
• Вентиляция принудительного типа. Воздухообмен между подвальным помещением и улицей происходит с помощью дополнительных механических нагнетателей. Подобная схема намного эффективнее естественной, однако требует некоторых финансовых затрат и постоянного доступа к электроснабжению.

Разберём плюсы и минусы каждой системы немного подробнее.

Естественная

Естественная вытяжная система отличается лёгкостью установки, отсутствием сложных механизмов регуляции и автономностью. Достаточно закрепить две трубы, одна из которых будет служить для вывода отработанного воздуха из помещения, другая — для ввода.

Если вытяжка устанавливается в яме, можно обойтись только выходной трубой. Воздух может поступать в подземное помещение и через обычный лаз с лестницей, по которому владелец спускается в погреб.

Среди достоинств естественной вентиляции можно выделить:

1. Лёгкость монтажа.
2. Небольшая стоимость материалов и работ по установке.
3. Отсутствие шума.

Основной недостаток такой системы — нестабильная работа. В летний период циркуляция воздуха может приостановиться. В холодное время в трубах возникает иней, из-за чего возможна закупорка отверстия. Чтобы избежать проблем, летом в трубы нужно установить специальные вентиляторы, зимой организовать утепление.

Существуют и другие недостатки естественной вентиляции:

1. Нельзя регулировать работу системы.
2. Нельзя нагревать или охлаждать воздух.
3. Нет фильтров, вследствие чего в подвальное помещение могут проникать вредные вещества с улицы.

Принудительная

В процессе принудительной вентиляции воздух нагнетается внутрь помещения, проходит фильтрацию, подогревается или охлаждается (в зависимости от времени года и настроек системы) и распространяется по вентиляционным каналам. Такая система, установленная в погребе под гаражом, обеспечит оптимальный микроклимат в помещении независимо от погодных и других условий.

Среди недостатков принудительной вентиляции можно отметить:

1. Сложность монтажа.
2. Большое количество механических деталей, которые могут выйти из строя.
3. Необходимость в подключении к централизованному энергоснабжению.
4. Высокая стоимость оборудования.

Какую выбрать для монтажа своими руками

Основной критерий, по которому выбирается тип вентиляции для конкретного погреба под гаражом — площадь помещения.

• Владельцы небольших гаражей (до 50 квадратных метров), которые согласны проводить периодический осмотр и прочистку труб, могут ограничиться естественной системой вентиляции.
• Если подвал расположен под большим гаражом, предназначенным для стоянки больших грузовых автомашин и автобусов, в нём нужно оборудовать принудительную вентиляцию, обеспечивающую воздухообмен при помощи дополнительных вентиляторов или других механических нагнетателей.

Устройство естественного воздухообмена: инструкция

Конструкция естественной вытяжки состоит из ряда элементов:

1. Входная труба, через которую свежий воздух поступает в погреб. Диаметр — от 100 до 250 мм.
2. Выходная труба, через которую отработанный воздух покидает помещение. Диаметр — аналогичный входной конструкции.
3. Резервуар для сбора конденсата
4. Мелкоячеистая сетка
5. Конусный козырёк.

Для воздуховода используются трубы из любого подходящего материала — жести, асбестоцемента, поливинилхлорида и других.

Перед монтажом системы вентиляции необходимо провести теплоизоляционные и гидроизоляционные работы. Их желательно проводить ещё на этапе строительства погреба. Если по какой-то причине это не было сделано, работы следует закончить до монтажа вытяжной системы.

Стены погреба тщательно пропитываются проникающей изоляцией. Это исключает проникновение грунтовых вод в помещение. Для теплоизоляции необходимо провести отделку стен и пола. Лучше всего для этого подойдёт эковата, достаточно дорогой и качественный материал, отпугивающий грызунов. В целях экономии можно использовать и другие теплоизоляционные материалы, к примеру, плиты полиизоцианата. Самый дешёвый вариант утепления — разместить под полом тщательно утрамбованный песок и отделать стены геотекстилем или керамзитом.

Работы по обустройству естественной вытяжной системы ведутся в несколько этапов:

1. Фиксация вытяжного воздуховода. Нижний конец располагается в полутора-двух метрах от пола, в зависимости от высоты подвального помещения. Внешняя часть выводится наружу. Верхний конец трубы должен быть выше высшей точки кровли гаража примерно на полметра. Возможны два варианта установки вытяжной трубы:
   • Сквозной. При данном способе трубу проводят насквозь через пол гаражного помещения и выводят через потолок и кровлю.
   • Сквозь стену. Нижняя часть вентиляционной трубы располагается горизонтально, выходит через боковую стену погреба за пределы гаража и поднимается вверх рядом с основным строением.
2. Монтаж приточного воздуховода. Нижняя часть трубы заходит в погреб в углу, противоположном от того, где установлена вытяжка, и фиксируется на уровне полуметра от пола. Другой конец трубы выводится наружу на уровень 20–30 см над уровнем земли, для забора воздуха.
3. Проверка воздушной тяги, вставка в трубы мелкоячеистой металлической сетки для защиты от птиц и грызунов. Выходные отверстия можно дополнительно прикрыть небольшими колпачками для защиты от снега и дождя.

В процессе работы вытяжной системы образуется конденсат. Для его сбора и удаления под выходной трубой устанавливается специальная ёмкость.

Наглядно установка естественной системы вентилирования описывается в следующем видеоролике.

Обустройство и схема работы на видео

Для контроля за вентиляцией можно установить специальные заслонки. Они помогают регулировать воздухообмен в зимнее время, когда критически важно не перестудить помещение. В противном случае хранимые в погребе продукты могут заморозиться.

Установка принудительной вентиляции в подвале

Система принудительного вентилирования в подвале под гаражом использует принцип подачи свежего воздуха, независимо от температурных условий вне помещения.

Из-за безветренной погоды температура воздуха на улице в летнее время зачастую выше, чем в погребе. Решить эту проблему можно с помощью вентилятора.

Перед монтажом вытяжной системы нужно тщательно продумать место установки вентилятора. Его нельзя монтировать в погребе или на крыше: это сложный электроприбор, который выйдет из строя при попадании влаги. Из-за повышенной шумности его не рекомендуется ставить и внутри гаража.

Вариантов два:

1. Установить вентилятор на входной трубе в месте, где происходит забор воздуха. Вход в канал дополнительно защищается москитной сеткой. Из-за того, что выход трубы расположен низко, зимой необходимо следить за уровнем снега.
2. Установить канальный вентилятор.

Первая часть монтажа принудительной вентиляционной системы ничем не отличается от естественной. Устанавливаются входная и вытяжная трубы. Входная труба идёт от земли в погреб, выходная — от потолка подвала сквозь крышу гаража или выходит параллельно полу наружу и поднимается вне помещения.

Дальнейшая установка происходит поэтапно:

1. В трубу встраивается вентилятор.
2. Укладывается кабель для запитки вентилятора.
3. Монтируется выключатель.
4. Снаружи вытяжная труба закрывается мелкозернистой решёткой для защиты от грызунов, птиц, случайного мусора. Также устанавливается защитный козырёк, исключающий попадание осадков внутрь.

Подробности подключения можно увидеть на видео.

Пример правильного подключения на видео

Переоборудование естественной вытяжной системы в принудительную

Не всегда простейшая вытяжная система может справляться со своими обязанностями. Увеличение эффективности естественной вентиляции необходимо в следующих случаях:

1. Появление избыточного конденсата в погребе.
2. Появление грибка, плесени.
3. Спёртый воздух в помещении.

Эффективность вытяжной системы можно повысить несколькими способами:

1. Увеличение диаметра вентиляционных труб. При размерах погреба не превышающих 10–12 квадратных метров, вытяжная труба может иметь сечение 120*120 мм, и 150 мм, если она является единственной.
2. Наращивание высоты вытяжной трубы. Это позволит увеличить тягу.
3. Сделать дополнительные вытяжные и приточные каналы.
4. Поставить в трубу вентилятор, обеспечивающий принудительную циркуляцию воздуха.

Первые три варианта требуют серьёзной переработки вентиляционной системы. Четвёртый вариант сводится к созданию принудительной вентиляции на основе уже имеющейся естественной вытяжки. Процесс переоборудования происходит в несколько шагов:

1. Подводка кабелей электропитания к месту монтажа электропитания.
2. Демонтаж декоративной решётки.
3. Установка вентилятора.
4. Монтаж декоративной решётки.
5. Подключение вентилятора к электропитанию.

В большинстве случаев достаточно установить один вентилятор, на вытяжной трубе. Чтобы усилить эффект, второй можно встроить во входной канал. Для максимального усиления тяги устанавливается центробежный вентилятор. Он имеет увеличенную мощность и уровень шума. Такая конструкция устанавливается снаружи, при установке придётся провести частичную разборку канала.

После завершения работ по установке или переоборудованию вентиляционной системы необходимо проверить тягу. Для этого к вентканалу подносится зажжённая свеча или спичка. При наличии хорошей тяги пламя немного склоняется в сторону воздуховода.

Примерные расходы на установку

Стоимость вентиляционных установок может составлять до ста тысяч рублей. Это происходит в случае, если для создания принудительной системы используется сложная программируемая система. Подобные конструкции устанавливаются в больших и специализированных подвальных помещениях, к примеру, в винных погребах.

Материал	Стоимость, руб.
Труба пластиковая для вентиляции, 1 м	250
Колено (нужно при наличии изгибов, например, если труба поднимается снаружи), шт.	150
Вентиляционная решётка, шт.	150
Вытяжной вентилятор	От 500
Вытяжной вентилятор центробежного типа	От 4000
Дополнительные материалы (держатели труб, декоративные пластины и т. д.)	500
Итого с обычным вентилятором	от 1550
Итого с центробежным вентилятором	от 5000

Стоимость оборудования указана примерно. В каждом конкретном случае она зависит от диаметра трубы, мощности и функциональности вентилятора и прочих показателей.

Создание вентиляционной системы — несложное, но ответственное мероприятие. Тщательность соблюдения технология установки обеспечивает «здоровье» подвального помещения и гаража. Если вентиляция не была оборудована заранее, она обустраивается в начале эксплуатации погреба по прямому назначению.

Главная/Строительство/Установка вентиляции в погребе под гаражом

Зачем нужна вентиляция в погребе гаража

Есть несколько весомых причин, объясняющих необходимость вентиляции подвала гаража:

• Отсутствие организованного воздухообмена приводит к увеличению влажности в погребе и возникновению плесени на поверхности стен. Продукты, хранящиеся в таких условиях, начнут портиться.
• Температура в подвале зимой выше, чем в гараже, поэтому – при отсутствии вентиляции – помещение гаража наполняется поднимающимся вверх влажным воздухом. Таким образом, создаются условия для возникновения коррозии кузова, металлических деталей и предметов, находящихся во влажном помещении гаража.
• Работающий двигатель машины и различные химические автожидкости, имеющиеся в гараже, выделяют пары токсичных веществ. Предотвратить их накопление можно при помощи правильно устроенной вентиляции.

Способы устройства вентиляции в погребе гаража

Существуют два типа вентиляционных схем:

• Принудительная вентиляция.
• Система с естественным воздухообменом.

Достоинства и минусы естественной схемы вентиляции

Данная система получила широкое распространение благодаря множеству достоинств:

• Легкость и дешевизна обустройства.
• Отсутствие шума.
• Простота эксплуатации.

Естественную вентиляцию легко устроить своими руками, схема воздухообмена включает в себя всего лишь две трубы: для отвода и для притока воздушных масс.

При этом такая система имеет множество недостатков:

• Отсутствует возможность регулировки.
• Воздух нельзя нагревать и охлаждать.
• Работа системы нестабильна во времени.

Вентиляция погреба в гараже зимой может ухудшиться из-за промерзания труб и возникновения в них инея, а в теплое время года будет затруднена вследствие недостаточной разницы температур.

• Нет защитных фильтров. В помещение для хранения может попадать воздух с вредными примесями.

Преимущества и недостатки принудительной системы

Принцип работы принудительного воздухообмена основан на искусственном нагнетании воздуха. Кроме того, осуществляется фильтрация воздуха и его охлаждение или подогрев.

Главное преимущество такой схемы:

• обеспечение необходимого микроклимата помещений при любых внешних условиях.

Но у данной системы также можно выделить некоторые недостатки:

• Сложность устройства.
• Множество элементов, которые в процессе эксплуатации могут повредиться или выйти из строя.
• Дороговизна оборудования.
• Необходимость постоянного энергоснабжения для работы системы.

Как правильно сделать вентиляцию в подвале гаража

Если площадь гаража небольшая (не более 50 кв. м.) и периодический осмотр труб и их очистка не вызовут затруднений, можно ограничиться естественной вентиляцией подвала в гараже.

Устройство естественной системы

Система естественного воздухообмена состоит из следующих элементов:

• Вводная труба диаметром 10-25 см. Обеспечивает подачу воздуха извне.
• Вытяжная труба, диаметр которой соответствует диаметру входной трубы, через нее выходит наружу отработанный воздух.
• Мелкоячеистая сетка.
• Емкость для конденсата.
• Конусный козырёк.

До монтажа вентиляционной системы следует обустроить тепло- и гидроизоляцию. Лучше, если работы по их обустройству были проведены еще при строительстве погреба.

Для защиты от грунтовых вод стены погреба покрывают проникающей гидроизоляцией. В качестве теплоизоляции можно использовать различные изоляционные материалы. Самый дешёвый вариант — укладка слоя утрамбованного песка и отделка стен геотекстилем.

Этапы выполнения работ:

1. Установка вытяжного воздуховода. На расстоянии 1,5-2 м от пола располагают нижний конец воздуховода. Вывод верхнего окончания трубы производят на 50 см выше самой высокой отметки покрытия гаража.
2. Монтаж приточной трубы. Нижний конец воздуховода подводят к углу, расположенному с противоположной от вытяжки стороны погреба, и закрепляют в 0,5 м от пола. Другим концом труба выходит наружу на высоту от 20 до 30 см над поверхностью земли.
3. Проверка тяги, монтаж защитной сетки. Выходные отверстия можно дополнительно защитить от осадков небольшими колпачками.
4. Для сбора конденсата устанавливается емкость под выходной трубой.

Кроме того, можно для регулировки вентиляции в погребе гаража на зиму закрывать отверстия специальными заслонками.

Вентиляция в гараже с подвалом: установка принудительной вентиляции

Для организации правильной вентиляции погреба в гараже необходимо определить место установки вентилятора. При попадании влаги он может выйти из строя, поэтому его нельзя монтировать на крыше или в погребе. Кроме того, из-за высокого уровня шума его не рекомендуется устанавливать внутри гаража.

Таким образом, можно определить два варианта установки:

1. В конце входной трубы, где происходит забор воздуха.
2. Монтаж канального вентилятора.

Этапы монтажа:

На начальном этапе установка системы принудительной циркуляции не отличается от монтажа естественной вентиляции. Когда входная и выводящая трубы готовы, дальнейшая установка производится поэтапно:

• В трубу монтируют вентилятор.
• Для запитки вентилятора укладывают электрокабель.
• Устанавливают переключатель.

Снаружи выходная труба защищается от птиц, грызунов и попадания мусора мелкозернистой решёткой. Устраивается козырёк, исключающий проникновение осадков внутрь.

Для получения наглядной информации о вентиляции в погребе в гараже видео соответствующего содержания представлено ниже.

У многих в гаражах имеются погреба и подвалы, в которых хранятся всевозможные продовольственные запасы. Но если погреб будет устроен неправильно, то продукты достаточно быстро придут в негодность. Именно поэтому необходима правильная вентиляция погреба в гараже.

Без хорошего воздухообмена погреб достаточно быстро отсыреет, разрушится, и его придется полностью перестраивать. Поэтому на этапе строительства не стоит экономить или же не обращать внимания на стандартные правила организации воздухообмена в подземном помещении.

Правильный воздухообмен

Устройство качественной вытяжки защищает погреб от множества негативных моментов. Если воздухообмен не предусмотреть, то в овощной яме начнет образовываться конденсат, который приведет к крайне нежелательным последствиям. Высокая влажность в овощной яме – источник заражения овощей. Они загнивают, появляется грибок и неприятная спертость воздуха.

Холодный воздух опускается вниз по одной трубе, а нагретый выходит наружу по другой.

В зимнее время тепло, поступающее от земли, становится причиной того, что в подвале становится намного теплее, чем в гараже. Поэтому воздух начинает постепенно подниматься вверх. Влага, источником которой является овощная яма, способствует возникновению коррозии на кузове и деталях автомобиля и других металлических объектах, находящихся в гараже. Для того чтобы избежать этих проблем, вентиляцию подвала гаража нужно сделать правильно и по всем нормам.

Если вентиляция в погребе под гаражом не предусмотрена, на хранящиеся в нем продукты будут воздействовать токсичные вещества. Работающий двигатель авто, а также все химические жидкости, хранящиеся в гараже, выделяют ядовитые соединения. Для минимизации их воздействия вытяжка должна не только выводить воздух из овощной ямы, но и обеспечивать его приток внутрь. Создание приточно-вытяжной вентиляции в погребе гаража решает эту задачу.

Следует отметить, что такой воздухообмен может происходить естественным образом (за счет того, что теплый воздух легче холодного) или при помощи включения дополнительных вентиляторов. Верхушка трубы должна быть выведена над подвалом и гаражом.

Какая вытяжка нужна вашему погребу?

Циркуляция воздуха помогает поддерживать нормальную влажность в помещении.

Лучшая организация воздухообмена – комбинация приточной и вытяжной систем в подвале и погребе. Она может быть выполнена двумя способами:

1. Создание естественного воздухообмена в погребе – это самый популярный вариант. В этом случае хватает монтажа двух труб: приточной и вытяжной. Подобное устройство работает благодаря тому, что температура в овощной яме и снаружи различается. Но такая вытяжка перестанет работать в теплое время года, когда температура начинает выравниваться. С другой стороны, зимой вытяжка ямы закупоривается снегом и инеем, и с этим трудно что-то сделать (трубу придется дополнительно прогревать). Именно поэтому устройство естественной вентиляции рекомендовано для небольших гаражей, в которых владелец будет периодически осматривать и прочищать трубы, а также утеплять их зимой.
2. Наличие принудительной вентиляции в гараже с подвалом – наилучший вариант. В этом случае микроклимат ямы предельно приближен к уличному. Такая вентиляция в погребе обеспечивает движение воздушного потока с помощью дополнительных вентиляторов или иных агрегатов. Как правило, система состоит из двух труб или же одной двустворчатой трубы.

Естественная вентиляция имеет неоспоримое преимущество – доступность. В том случае, если у вас большой по размерам гараж, который предполагает стоянку в нем автобуса или грузовика, то вытяжку нужно делать принудительную.

Устройство естественной вытяжки

Вентиляцию в погребе под гаражом можно сделать одним очень простым способом: в кирпичной кладке необходимо сделать канал, сечение которого не должно превышать одного кирпича. Кроме того, такой же канал можно сделать из блоков, уложенных на боковую грань. Схема очень проста, но она способна обеспечить воздухообмен в погребе. Обязательно надо установить металлическую сетку на канал, защищающую от крупных жуков и птиц.

Правильное устройство естественной вытяжки.

Традиционный вариант организации естественной вентиляции подразумевает наличие двух труб в разных углах ямы. Один воздуховод будет отвечать за приточную, а второй – за вытяжную вентиляцию. Такая схема работает в любых подвалах и погребах, которые располагаются не только под гаражом, но и в других местах (в том числе на открытом пространстве).

Чтобы воздухообмен происходил максимально эффективно, и воздух поднимался и опускался по трубам, конец приточной должен отстоять от пола на 40–45 см. Конец вытяжной трубы должен быть размещен прямо под потолком. Трубы можно сделать практически из чего угодно (асбестоцемент, жесть, поливинилхлорид и т. д.).

Таким образом, вентиляция гаража с подвалом может осуществляться с помощью естественной вытяжки. Этот подход, конечно, не идеален, но все же позволяет обеспечить и в гараже, и в погребе более-менее чистый воздух.

Выполнение работы происходит поэтапно:

• Вытяжной воздуховод закрепляется таким образом, чтобы один его конец располагался на уровне 150–200 см от пола. Наружный конец трубы выводится над крышей гаража на высоту 40–45 см.
• Приточный воздуховод фиксируется в противоположном углу с соответствующим отступом от пола. Наружу трубу необходимо вывести на 20–30 см.
• Вентиляционный канал должен быть защищен от грызунов и птиц металлической сеткой. Кроме того, выходные каналы рекомендуется накрыть колпачками от осадков.

Чтобы контролировать работу вентиляции погреба под гаражом, потребуется монтаж заслонок, которые позволят регулировать воздушный поток в холодное время, когда важно не выстудить помещение, чтобы продукты в яме не заморозились.

Самый дешевый и простой вариант организации вентиляции в подвале гаража – вместо приточной трубы сделать отверстие нижней части стены и закрыть его сеткой.

Организация принудительной вытяжки

Принудительная вентиляция в подвале гаража устраивается посредствам добавления в систему электрических вентиляторов. Сделать такую вентиляцию несложно. Ее основное преимущество – поддержка нормального температурного и влажностного режима независимо от сезона и капризов погоды.

Схема монтажа канального вентилятора.

Схема устройства контролируемой вентиляции практически не отличается от принципов создания естественной вентиляции погреба под гаражом: трубы крепятся по аналогичному принципу, после чего внутрь вытяжной трубы монтируется вентилятор. За счет вентилятора гарантируется наличие свежего воздуха в любой момент, когда он необходим. Следует отметить, что создать такую вытяжку можно не только с помощью вентилятора.

Вот еще способы:

• Поворотный диффузор-флюгер. Это устройство монтируется на вершину приточной трубы и работает при напоре ветра.
• Эффективную вентиляцию в погребе под гаражом также обеспечивает дефлектор, создающий зону разреженного воздуха и способствующий улучшению воздухообмена. Дефлекторы устанавливаются на верхушке вытяжной трубы.
• Традиционный вариант – монтаж нагревательной лампочки в вытяжной трубе. Это позволит улучшить вытяжку, которая будет обеспечена за счет нагрева воздуха, движущегося по трубе.

Вентилятор встроенный в вытяжную трубу.

Конечно, самым продвинутым способом организации принудительной вентиляции погреба под гаражом можно назвать механизированный тип, когда циркуляцию воздуха регулирует моноблок. Установленное в нем ПО полностью управляет модульной системой, поэтому подобная вытяжка является лучшим вариантом на сегодняшний день. Единственная проблема заключается в высокой цене системы.

Воздушная среда гаражного помещения насыщается испарениями хранящихся жидкостей и масел. Дополнительные источники загрязнения: выхлопные газы автомобиля, влага, выделения от сварочных и прочих ремонтных работ. Приточно-вытяжная вентиляция в гараже решает проблему — снижает уровень влажности и удаляет вредные пары, замещая чистым уличным воздухом. Задача автолюбителя — организовать правильный воздухообмен, руководствуясь нашей инструкцией.

Типовая схема естественного вентилирования

Первым делом рассмотрим устройство вентиляции в гараже самого распространенного типа:

• гараж – металлический либо каменный без погреба и смотровой ямы;
• режим пользования – периодический (в среднем владелец пребывает в помещении не более 1—2 часов за сутки);
• сооружение используется для стоянки транспортного средства, хранения некоторого запаса автомобильных жидкостей и выполнения мелкого ремонта.

Сразу разберем вопрос, нужна ли в подобном помещении принудительная вытяжная и приточная система. Ответ звучит так: если гараж не превращен в мастерскую, то для удаления влаги и газов вполне достаточно естественной вытяжки с притоком.

Когда необходима принудительная вентиляция:

1. Зимой в закрытом помещении хозяин работает сваркой.
2. Владелец постоянно занимается ремонтом либо покраской автомобилей.
3. В гараже часто применяются жидкости с вредными летучими парами, например, мебельный и резиновый клей, ацетон, уайт-спирит и так далее.

Важный нюанс. Вытяжка неспособна функционировать без притока, причем независимо от силы тяги в вертикальном выходном канале. Если не предусмотреть воздушный поток с улицы, то даже механический вентилятор не сможет выбрасывать водяные пары – крыльчатка станет перемешивать воздух в одном месте.

Теперь поясним, как своими руками сделать вентиляцию в гараже без подвала:

1. На фронтальной стене гаража по бокам от ворот пробейте приточные отверстия расчетного размера. Оптимальный вариант – заложить гильзы, когда строите здание. Высота проемов над землей — 20–50 см (чтобы ветром задувало поменьше пыли).
2. Чтобы правильно подобрать сечение труб и стеновых отверстий, произведите расчет количества воздуха. Методика представлена в последнем разделе данного руководства.
3. Установите в отверстия наружные решетки, а изнутри придумайте шиберы либо дверцы. Цель – ограничение и регулировка воздушного потока в холодный период.
4. Максимально уплотните все дверные притворы, откуда бесконтрольно может просачиваться воздух, зимой повесьте изнутри штору. Исключение – секционные ворота, подогнанные вплотную к проему.
5. В перекрытии у противоположной стены просверлите отверстие и выведите наружу вертикальный канал из асбестоцементной или канализационной трубы высотой 2 метра. Оголовок прикройте от осадков зонтом.

Совет. Если в силу объективных причин поднять срез трубы на 2 м не удается, поставьте вместо колпака дефлектор, усиливающий тягу за счет ветра (показан на фото).

Схема функционирует просто: из-за разницы внешней и внутренней температуры, а также перепада высот между торцами вытяжной трубы возникает естественная тяга, увлекающая гаражный воздух. Давление внутри помещения падает, разрежение провоцирует всасывание воздушной массы через решетки приточной системы.

Воздухообмен в смотровой яме

Канава, предназначенная для осмотра днища авто, нуждается в проветривании. Причина – влага, проникающая из грунта сквозь кирпичные или бетонные стенки, плюс стекающая с машины вода. Если сверху яма не закрыта досками, подойдет описанная выше схема, дорабатывать ничего не придется:

1. Из-за большей плотности и веса холодный поток стремится опуститься вниз, вытесняя теплые воздушные массы. Часть воздуха из приточных отверстий движется на дно канавы.
2. Перемешиваясь с внутренним воздухом, приток нагревается и становится легче. Его вытесняет вверх следующая порция холодной воздушной смеси.
3. Попадая в зону действия вытяжки, воздух увлекается тягой вертикального канала и выводится наружу. Принцип работы вентиляции проиллюстрирован ниже на схеме.

На практике чаще наблюдается другая ситуация: яма перекрыта досками, влага оттуда не удаляется и выпадает конденсатом на внутренней стороне щитов. Дерево гниет, железные уголки обрамления канавы точит коррозия.

Правильное решение проблемы — закладка под стяжку подземного воздуховода нужного диаметра, ведущего из ямы на улицу. Практикуется 2 варианта устройства вентиляции в яме:

• труба подключается к приточному стеновому отверстию и опускается на высоту 15—20 см от дна канавы;
• отдельный вытяжной воздуховод прокладывается из ямы под полом и вертикально поднимается на кровлю.

В первом случае мы подаем прямо в канаву свежий приток, во втором – отсасываем влажный воздух. Образовавшийся конвекционный поток заставит воздушные массы просачиваться сквозь щели меж досками. Оба варианта одинаково работоспособны. Обычно удобнее организовать приток – яма всегда устраивается ближе к воротам и входным отверстиям.

Примечание. Проложить дополнительный воздуховод при залитой стяжке непросто – придется долбить бетон и рыть траншею. Легче открыть приямок, а летом просушить деревянные щиты. Но на этапе строительства гаража лучше заранее разработать и реализовать проект вентиляционных систем.

Пластиковые трубы внутренней канализации – наиболее практичное решение для устройства естественного воздухообмена в ремонтной яме. Они дешевы и создают минимальное аэродинамическое сопротивление потоку. Дополнительное удобство – применение готовых колен и тройников.

Организуем вентиляцию гаражного погреба

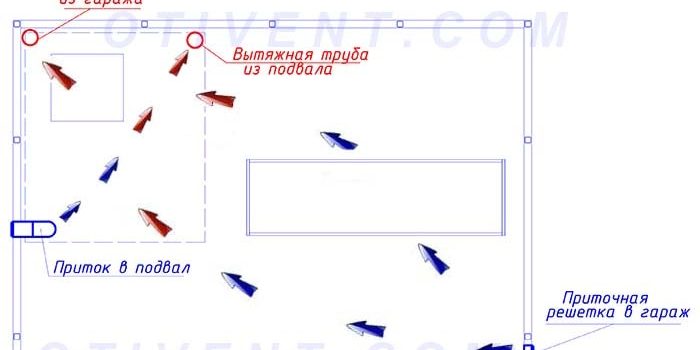

В качестве примера возьмем гараж длиной 6 м с отдельным подвалом 2 х 3 м и смотровым приямком. Здесь важно соблюсти одно условие: воздух гаражного помещения и канавы не должен проникать внутрь овощного хранилища, как предлагают схемы некоторых интернет-ресурсов.

Рекомендация. Прокладывайте в погреб обособленные вентканалы, не связанные с другими помещениями.

Как правильно делается вытяжка из подвала в гараже:

1. Через перекрытие заведите в подземное хранилище 2 вертикальных воздуховода – приточный и вытяжной.
2. Трубу притока опустите до высоты 10—20 см над полом, второй конец выведите на улицу по кратчайшему пути.
3. Вытяжной канал начинается под потолком погреба, транзитом проходит через автомобильный бокс и поднимается над кровлей (высота 1,5—2 м).

Совет. Транзитный участок вертикальной трубы, пересекающий гаражное помещение, обязательно утеплите. Иначе нагретый и влажный подвальный воздух станет выделять конденсат от соприкосновения с холодными стенками. Вы не достигнете желаемого результата – удаляемая влага стечет водой обратно в хранилище.

Воздуховоды монтируйте из тех же серых пластиковых труб с уплотнительными резиновыми кольцами в раструбах. Альтернативный вариант – асбестоцемент, но его ставить сложнее из-за приличного веса и отсутствия заводских фитингов.

Приточный воздухопровод заводится в подвал двумя способами:

• пропустить вентканал сквозь подвальное перекрытие в бокс, повернуть коленом и выйти наружу сквозь стену (высота 200—500 мм от уровня земли);
• сразу пройти подвальную стену, повернуть кверху и вертикально вывести трубу на улицу через отмостку.

Второй вариант обойдется дешевле, если класть воздуховод в процессе строительства, когда отмостка вокруг здания отсутствует. В готовом гараже лучше реализовать первый способ – аккуратно просверлить стену с перекрытием и своими руками установить приточный вентканал.

Не забудьте утеплить пересекающий бокс верхний участок, иначе он «вспотеет» снаружи. Пример обустройства комплексной гаражной вентиляции смотрите на видео:

О принудительной вытяжке

Ставить вентилятор на вытяжную трубу общеобменной вентиляции бессмысленно по трем причинам:

• эффективный отбор и выброс воздуха производится только при включенном агрегате;
• в отсутствие хозяина крыльчатка отключенного вентилятора перекрывает минимум 50% сечения вентканала, удаление влаги естественным путем сильно замедляется;
• расходуется электроэнергия.

Если вы переоборудовали гараж в мастерскую, есть резон сделать местное вытяжное устройство, состоящее из всасывающего зонта, канального вентилятора и воздуховода с обратным клапаном. Колпак изготавливается из подручных материалов (тонколистовой металл 0.3—0.5 мм), воздушный канал – из труб для канализации Ø110 мм.

Лепестковый клапан и вентилятор канального типа подбирается под внутренний диаметр вентканала – 10 см. Дадим ряд советов по монтажу:

1. Зонт размещается над источником загрязнения воздуха (обычно – верстаком). Размеры колпака – на 20 см больше максимальных габаритов источника, угол раскрытия – не более 60°.
2. Постарайтесь подвесить зонт на минимальном расстоянии от вредных выделений, учитывая удобство выполнения работ.
3. Наметьте кратчайшую трассу прокладки воздухопровода от верстака к наружной стене здания.
4. Клапан и вентилятор вставляйте внутрь раструбов, предварительно обернув уплотняющим материалом (подходящий вариант – поролон). Просверлите в стенке вентканала отверстие и просуньте туда кабель электропитания.
5. Обратный клапан ставится на выходе канала, вентилятор – в пределах помещения. Снаружи воздуховод защитите решеткой с сеткой, дабы перекрыть дорогу птицам и грызунам.

Справка. Рекомендации не годятся для гаража, переделанного в покрасочную камеру, где источник воздушного загрязнения распределен по всему боксу. В подобных случаях устраивается полноценная принудительная вентиляция с очисткой и подогревом воздуха, как делается в промышленных помещениях.

Не забываем о необходимости притока – после включения вентилятора полностью открываем решетку для входящего воздуха. Иначе работающий агрегат попросту опрокинет тягу в ближайшем вытяжном канале.

При небольшой массе зонта последнюю секцию воздуховода можно сделать поворотной, что позволяет быстро перемещать вытяжку к соседнему столу. Реализацию способа смотрите в очередном видео:

Печной дымоход как элемент вентсистемы

Поскольку зимой многие автолюбители отапливают гаражи дровяными и масляными печками, при организации воздушного обмена следует учесть ряд моментов:

1. Котлу либо печи требуется воздух, расходуемый на сжигание топлива. Отопитель берет его прямо из помещения, соответственно, нужно позаботиться о восполнении – обеспечить приток извне.
2. Правильно смонтированный печной дымоход является хорошей вытяжкой, работающей постоянно, даже при погасшем пламени в топке.
3. Из предыдущего пункта следует: дымоходная труба легко заменяет вентиляционный канал, поэтому собирать отдельную вытяжку нет смысла. Одно условие: потушив печь и покидая бокс, полностью открывайте шибер – регулятор тяги, дабы улучшить воздухообмен.




Информация к размышлению. Нередко владельцы гаражей и частных домов предубеждены к вентиляции. Аргумент: вместе с удаляемой воздушной массой здание теряет тепло. Отвечаем: количество потерь напрямую зависит от притока — сколько воздуха пустит внутрь решетка, столько вытяжка отдаст на улицу.

Вывод: регулируйте сечение входных отверстий дверцами и шиберами. Идеальный вариант – установка приточного стенового клапана.

Расчет объема вентиляционного воздуха и сечения каналов

Подавляющее большинство автомобилистов не озабочивается расчетами – изучил схемы в интернете, посмотрел видео и смонтировал воздухопроводы из труб внутридомовой канализации Ø100 мм. Если вы хотите вникнуть глубже и рассчитать параметры гаражной вентсистемы, предлагаем ознакомиться с требованиями нормативных документов:

1. Воздухообмен внутри боксов регламентируется региональным документом МГСН 5.01-01 «Стоянки для легковых автомобилей». Пункт 3.17 гласит: минимальный расход воздуха на 1 машину принимается равным 150 м³/ч либо предусматривается двукратное обновление воздушной среды.
2. Ведомственные нормы ВСН 01-89 выдвигают следующее требование к смотровым приямкам: кратность вытяжки из канавы должна составлять 10.
3. Нормы воздухообмена для хранения овощей прописаны в п. 8. 1. 4 документа НТП-АПК 1.10.12.001-02. Объем притока и вытяжки равен 3.5 м³/ч на каждые 100 кг картофеля и 7.5 м³/ч на 100 кг других овощей.

Справка. Число кратности воздухообмена показывает, сколько раз в течение 1 часа приток обновляет воздушную среду в объеме бокса.

Ход вычислений проще всего показать на примере гаража, представленного выше на чертежах. Предварительно определяем внутренний объем помещения – 95 м³, канавы (6.6 м³) и погреба (12 м³). Дальнейший расчет выполняется так:

1. Согласно МГСН 5.01-01 умножаем величину объема бокса на кратность 2, получаем расход воздуха 95 х 2 = 190 м³/ч. Цифра удовлетворяет минимальным требованиям на 1 машину 150 м³/ч.
2. Кратность обмена в яме принимается 10, количество воздуха – 6.6 х 10 = 66 м³/ч.
3. Предположим, в подвале хранится 400 кг картофеля и 200 кг других овощей. Считаем расход вентиляционного воздуха: 3.5 х 4 + 7.5 х 2 = 29 м³/ч.

Замечание. Десятикратный обмен в канаве нужно закладывать при постоянном ведении ремонтных работ снизу автомобиля (как на автосервисе). В обычных условиях хватит двукратного обновления воздушной среды: 6.6 х 2 = 13.2 м³/ч.

Зная расходы в каждом отсеке гаража, нетрудно выяснить сечение воздуховодов притока и вытяжки по формуле:

• F – сечение канала в метрах квадратных;
• L – объем притока (расход), м³/ч;
• ʋ — скорость воздушного потока в трубах и решетках, при естественной вытяжке рекомендуется взять 1 м/с.

Для обычного гаража, где канава используется периодически, включаем в расчет минимальные расходы 150 и 13.2 м³/ч. Суммируем эти значения и определяем сечение вентканала: F = 163.2 / 3600 х 1 = 0.045 м². Пользуясь формулой площади круга, выясняем диаметр воздухопровода – 240 мм. С небольшой натяжкой допускается применение двух пластиковых труб Ø150 мм.

Цифра 0.045 м² также показывает требуемое проходное (живое) сечение приточной решетки, которое меньше реальных размеров изделия примерно на 50%. Значит, берем площадь поперечника 0.045 х 2 = 0.09 м² и путем подбора выясняем размеры – 0.3 х 0.3 м или 300 х 300 мм. Такая решетка великовата, лучше сделать в стене 2 проема и поставить две сетки габаритами не меньше 150 х 300 мм.

Размер подвальных воздухопроводов считается аналогичным образом: F = 29 / 3600 х 1 = 0.008 м². Диаметр трубы выйдет 0.1 м или 100 мм. О нюансах монтажа вентиляции в гараже и проходе трубы сквозь перекрытие смотрите в видеосюжете:

Заключение

Примеры расположения приточных и отводящих вентканалов внутри помещения не являются аксиомой. Хорошенько продумайте вентиляцию своего гаража и поставьте трубы в удобных местах, чтобы свести к минимуму число поворотов. Важно соблюсти условие: приток направляется в нижнюю зону помещения, а вытяжка организуется из верхней.

Используемые источники:

• https://garazhyk.ru/kommunikatsii/ventilyatsiya-v-garazhe-s-podvalom
• https://prorab.guru/stroitelstvo/ustanovka-ventilyatsii-v-pogrebe-pod-garazhom.html
• https://ventilaciya.info/ventilyatsiya/ventilyatsiya-v-garazhe-s-podvalom.html
• https://podvaldoma.ru/mikroklimat/ventilyaciya/pogreba-v-garazhe.html
• https://otivent.com/ventiljacija-v-garazhe
