О том, как утеплить водопровод на дачном участке

Современные технологии значительно удешевили прокладку зимнего водопровода на даче. Это позволило использовать загородные дома для круглогодичного проживания. Рассмотрим, как произвести укладку трубопровода и использовать его круглый год при минимальных финансовых вложениях.

Содержание статьи

Укладка труб ниже глубины промерзания

От особенностей местного климата будет зависеть глубина промерзания грунта.

Трубопровод рекомендуется прокладывать в грунте без дополнительного искусственного обогрева при его промерзании на глубине до 170 см. Укладка зимнего водопровода своими руками на даче выглядит следующим образом:

• необходимо выкопать траншею на 25 см глубже точки промерзания;
• на ее дно помещается песок толщиной 10 см;

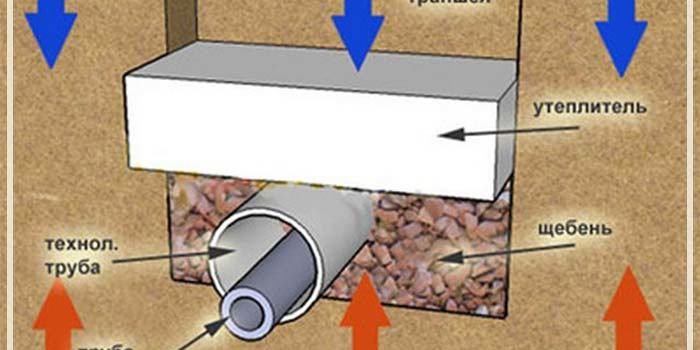

• далее укладывается техническая труба имеющая диаметр больше чем у водопровода, в ней должна поместиться теплоизоляция;
• в нее помещается водопровод, обернутый в специальный теплоизоляционный материал;
• идеальным решением будет использовать трубопровод без соединений в труднодоступных местах, это оградит владельцев от возможного незапланированного ремонта и лишних финансовых затрат.

Важно не допустить попадание грунта внутрь технического трубопровода.

Среди материалов трубопровода может использоваться металл, различные его сплавы, однако самым подходящим считается полиэтилен низкого давления. Он не поддается коррозии, труднее промерзает и меньше засоряется.

При возможности выбора, толщина стенок трубопровода должна быть как можно больше. Глубина промерзания грунта высчитывается исходя из температурного режима самых холодных дней за последнее десятилетие.

Утепление трубопровода

Прокладывая зимний водопровод из собственного водозабора в виде колодца либо скважины будет достаточно траншеи глубиной пол метра. В нее следует помещать трубопровод в утепленном виде.

Для этого на дне канавы из кирпича или других строительных материалов выкладывается желоб, куда помещается водопровод обернутый в специальную строительную теплоизоляцию.

Сверху желоб накрывается строительным материалом и засыпается грунтом. Необходимо предусмотреть гидроизоляцию желоба, что повысит срок эксплуатации водопровода. На этом месте высаживаются однолетние растения, позволяющие при необходимости открыть доступ к желобу.

Существует два основных вида утеплителей:

• специальные заводские теплоизоляционные изделия для труб, соответствующие с их диаметром;
• утепляющий материал выпускаемый в лентах либо пластах, который применяется при обматывании поверхности труб.

Утеплитель для водопроводных труб

В северных широтах нашей страны утепление наружных трубопроводов является необходимостью, что позволяет избежать их промерзания.

Для качественной теплоизоляции применяются материалы:

• пенополистирол, состоящий из гранул сплавленных в единый пласт, который обладает превосходными теплоизоляционными характеристиками;
• экструдированный полистирол дает возможность утеплить трубу и не пропустить к ней влагу, он является одним из наиболее качественных материалов;
• пенопласт обладает хорошей способностью теплоизоляции, однако считается хрупким, боится механического давления;
• пенополиуретан чаще всего применяется в работах по утеплению трубопровода;
• вспененный полиэтилен пользуется достаточным спросом;
• стекловата хорошо подходит для утепления трубопровода, однако требует соблюдения техники безопасности при ее укладке;
• каменная вата имеет подходящие теплоизоляционные характеристики, однако используются в сухой среде.

Перед выбором подходящего материала необходимо просмотреть его эксплуатационные характеристики и сравнить их со средой прокладки водопровода.

Важно создать микроклимат, который будет способствовать длительной эксплуатации изолирующего материала, что благоприятно скажется на работоспособности всей системы водопровода.

Подогрев

Планируя зимний водопровод важно понимать, что теплоизоляция помогает задержать тепло и уменьшить процесс остывания жидкости, однако поднять температуру в трубопроводе она не в состоянии. При сильных морозах ее может быть недостаточно.

Для решения этой проблемы:

• применяется специальный кабель, обогревающий трубу по которой передается вода;
• в зависимости от выбора, он может прокладываться вдоль трубопровода или оборачиваться вокруг него;
• для гарантии его устанавливают под теплоизоляцию, таким образом происходит экономия электричества;
• он включается лишь в случаях крайней необходимости.

Искусственный подогрев трубопровода является огромным подспорьем при его прокладке и эксплуатации в суровых условиях русской зимы. Благодаря ему предоставляется возможность транспортировать воду при значительных минусовых температурах, не переживая за состояние системы.

Новые технологии в утепления

Нынешние разработки предоставляют возможность проложить зимний водопровод из незамерзающей трубы, изготовленной с применением современных инноваций в заводских условиях.

Она выглядит следующим образом:

• В качестве материала используется гибкий полимер, позволяющий избежать лишних соединений;
• на ее поверхности установлен специальный утеплитель, отвечающий современным требованиям качества;
• сверху утеплительного слоя располагается гидроизоляция, способная ограничить трубопровод от нежелательной влажности;
• вдоль трубопровода предусмотрена прокладка обогревательного кабеля, поддерживающего плюсовую температуру.

Такие трубы предусмотрены для прокладки в северных районах в условиях значительных понижений температуры. Они способны эксплуатироваться при температуре не ниже -40°C. Могут выдержать рабочее давление 1,0-1,6 МПа, чего вполне хватает для нужд бытового водопровода.

Такие трубы выпускаются с диаметром 25-110 мм, что позволяет передавать большие объемы воды, либо другой жидкости. Реализуются они в бухтах необходимой длины, что позволяет без состыковки провести трубопровод от места водозабора до места использования воды.

В качестве новой разработки на строительном рынке представлена жидкая теплоизоляция, которая наносится на внешнюю сторону трубопровода в виде краски и оберегает его от воздействия холода и влаги.

Как видим, на строительном рынке представлено большое количество специальных материалов для теплоизоляции водопровода. Можно найти современные решения данной проблемы или воспользоваться более давними разработками, которые будут стоить значительно дешевле.

Позаботьтесь заранее об обустройстве водопровода и наслаждайтесь вкусной питьевой водой в зимнюю стужу!

Выезжая на дачу за город, мало кто готов полностью отказаться от благ цивилизации, особенно, если речь идет о водопроводе. Согласитесь, важность водоснабжения дачного участка сложно переоценить.

Вода необходима для полива сада и огородных грядок, а также решения бытовых задач. Что уж говорить об использовании бытовой техники, требующей подключения к водопроводной сети. Для обустройства водоснабжения можно привлечь специалистов или обойтись собственными силами.

Чтобы сделать водопровод на даче своими руками, сперва следует определится с источником воды, подобрать необходимое оборудование и материалы, изучить последовательность работ. Именно эти вопросы мы поможем вам решить.

Для лучшего понимания процесса водоснабжения мы проиллюстрировали материал наглядными схемами и фотографиями, дополнили информацию видео-роликами.

Выбор источника водозабора

Устройство любого водопровода начинается с выбора источника водоснабжения. Хотя выбор, как правило, не велик. Это может быть централизованная система подачи воды, колодец или скважина.

От того, откуда будет поступать вода, зависит не только ее качество, но и способы устройства всей водопроводной системы, ее техническая сложность и стоимость.

Галерея изображенийКолодец обязательно нужно утеплять. Делают это до глубины, превышающей отметку сезонного промерзания в регионе на 20 см. Используют пенопласт, которым закрывают всю надземную его часть. Утепляют и трубу, которая соединяет колодец с насосным оборудованием

Вариант #2. Водяная скважина

Оптимальный вариант – обустроить скважину. Тут уже не обойтись без специальной техники – лопатой скважину не пробурить. Главное достоинство такого источника водоснабжения – чистота воды.

Глубина скважины для частного дома стартует от 15 м. При такой глубине залегания вода не загрязняется нитратными удобрениями, бытовыми стоками и другими отходами сельскохозяйственной деятельности.

Важно учесть наличие в воде железа или сероводорода. Если такие примеси присутствуют, водой можно будет пользоваться только при условии хорошей фильтрации

Бурение скважины обойдется гораздо дороже, чем рытье колодца, да и обслуживать ее непросто: постоянные чистки, профилактики, промывки. Зато 1,5 кубометра в час, которые можно поднять из скважины, обеспечивают практически неограниченное потребление чистой и свежей воды.

Вариант #3. Подключаемся к центральному водопроводу

Если недалеко от вашего участка проложен централизованный водопровод, можно подключиться к нему. Среди преимуществ этого варианта выделяют постоянный напор и очистку воды. Однако на практике напор зачастую не соответствует нормам, а про очистку и говорить нечего.

Кроме того, просто подключиться к трубопроводу у вас не выйдет – это незаконно. Придется писать заявление в водоканал, предоставлять план участка со всеми коммуникациями, составлять проектную документацию и получать разрешение в санэпидемстанции. Вся процедура растягивается на несколько месяцев и влетает в копеечку.

Подключать ваш участок к центральному водопроводу должен сантехник из водоканала, который имеет разрешение на такие работы. Несанкционированное пользование водой запрещено

Бесконтрольно пользоваться такой водой тоже нельзя, за каждый использованный кубометр придется платить по установленному тарифу. Исходя из всего вышеперечисленного, не только многие дачники, но и жители частных домовладений делают свой выбор в пользу бурения скважины на своем участке.

Зимний или летний водопровод?

В зависимости от цикличности использования, различают два варианта водопроводной схемы:

• всесезонная (зимняя);
• упрощенная (летняя).

Если ваш участок используется исключительно в дачный сезон, то есть с весны по осень, тратиться на дорогостоящий капитальный водопровод просто не имеет смысла. В этом случае может быть два варианта – разборный водопровод и стационарный.

После окончания дачного сезона шланги разборного водопровода снимают, оставляя лишь точки водоразбора. В следующем году к ним снова можно будет подключиться

Первый очень удобен тем, что в конце сезона все шланги можно снять и сложить на хранение. Так они не испортятся от холода и прослужат дольше. Для прокладки такого водопровода вам даже не придется пользоваться лопатой – все коммуникации проходят на поверхности.

Немного потрудиться придется при укладке летнего водопровода стационарного типа. Он тоже не предполагает наличия и установки сложной аппаратуры, но отличается тем, что трубы находятся под землей и не снимаются на зиму. В нужных местах выводят разборные краны.

Главное условие – полностью спускать воду из системы на зиму, чтобы при минусовой температуре замерзшая вода не разорвала трубы.

Галерея изображенийВ конструкции септика заложен принцип очистки сточных вод в несколько этапов. Чтобы септик работал правильно, все камеры, кроме крайней, должны быть полностью герметичны

Современное решение – использование септика. Самый простой и распространенный способ – септик из 2-3 бетонных колец. Хотя есть и более совершенные технологии, такие как еврокуб, например.

Задача септика – отделить твердую составляющую стоков, а относительно чистую – жидкую – слить обратно в грунт. Благодаря такой системе можно обойтись одним вызовом ассенизатора в несколько лет.

Пошаговое руководство по монтажу

Для того, чтобы на даче самостоятельно построить водопровод, нужно произвести подготовительные работы: составить план, подготовить инструменты и материалы. Только после тщательной подготовки можно приступать к прокладке трубопровода, подключению и монтажу внутренней разводки.

Шаг #1. Составление плана действий

Начинать работу нужно с составления подробного плана. Если схема планируется сложная, без помощи профессионала не обойтись, ведь водопровод – дело ответственное.

Если же решили обойтись своими силами, подготовьте всю информацию:

• глубина промерзания грунта в вашем регионе;
• глубина залегания грунтовых вод;
• уклон рельефа;
• план существующих коммуникаций с указанием точек водозабора;
• план участка со всеми постройками;
• количество точек потребления (водоснабжение дома, бани, полив огорода, наполнение бассейна и т.д.).

Сперва изобразите подробную схему в масштабе. Кроме привычного плана местности, начертите профильное изображение трубопровода и план в изометрии. Так вы сможете учесть наклон при прокладке водопровода на даче.

При наличии такого чертежа посчитать количество труб и фитингов не составит труда. Никогда не покупайте материал впритык, сделайте небольшой запас – около 10% от общего количества.

Нужно подробно расписать все соединительные элементы и арматуру, которая будет использоваться. Так вы не только не забудете ничего купить, но и не наделаете ошибок при монтаже (+)

Глубина промерзания – одна из важнейших характеристик. От нее зависит, насколько глубоко придется прокладывать трубы. Учтите, что глубина прокладки труб должна быть больше глубины промерзания грунта как минимум на 20 см в самой низкой точке участка.

Галерея изображенийМожно купить готовый набор сантехника, в который входят все основные инструменты для прокладки водопровода. Но измерительные инструменты все равно придется докупить отдельно и на качестве лучше не экономить

Если и электромонтажные работы вы планируете осуществлять своими руками, тогда необходимо расширить набор инструментов отверткой, тестером, кусачками и другими инструментами электрика.

Шаг #3. Устройство водопровода

Чтобы правильно организовать работу, нужно знать правильный порядок:

1. Выполните земляные работы. Вооружившись лопатой, займитесь устройством траншей по всей длине водопровода согласно составленному плану.
2. Позаботьтесь о питании насоса. Нужно вырыть отдельную траншею, проложить электрокабель и смонтировать розетку для подключения насоса.
3. Установите насос. В зависимости от его типа, он может быть расположен снаружи или погружен в скважину;
4. Подключите к насосу оборудование: реле давления, манометр и гидроаккумулятор. Затем надежно присоедините трубу, ведущую к точкам потребления.
5. Установите сливной клапан для возможной консервации системы.
6. Смонтируйте систему трубопровода по дну траншеи. Не забудьте про утепление труб на этом этапе.
7. Выведите наружные точки водоразбора.
8. Подключите систему и проверьте ее работоспособность. Особое внимание уделяется стыкам труб, а также местам подключения аппаратуры.
9. Засыпьте траншею. К этому этапу переходят, если система работает стабильно, а протечки отсутствуют.
10. Монтируйте внутреннюю разводку водопровода. Пластиковые трубы не ржавеют, так что их можно углублять внутрь стен. Установите все смесители, сантехнику, системы фильтрации и водонагреватели.

Воду из скважины нужно обязательно очищать. Лучше всего делать это при помощи проточных фильтров или систем обратного осмоса. Последние обеспечивают полную очистку от всех примесей на молекулярном уровне, но и стоимость их установки и обслуживания на порядок выше.

Шаг #4. Выбор устройства для подогрева воды

Для нагрева воды на даче можно использовать водонагреватели проточного типа (газовые или электрические) и накопительного типа (бойлер).

Газовые колонки – очень удобны, вода нагревается в неограниченном количестве, быстро и качественно. Да и на электроэнергии можно сэкономить. Но, во-первых, газопровод на даче – явление редкое, а к газовому баллону подключать колонку нет смысла, а во-вторых, установка колонки должна производиться только квалифицированным газовщиком.

Объем бойлера зависит от количества человек, которые будут пользоваться горячей водой. Если вы будете только мыть руки или посуду, 50 л агрегата будет достаточно, а вот для того, чтобы принять душ, нужно установить хотя бы 80 л бак

Электронагреватели могут устанавливаться и демонтироваться в любое время, в этом их преимущество. Однако по скорости нагрева они уступают газовым проточным колонкам.

Электрический бойлер – лучший вариант для использования на даче. Горячая вода всегда в наличии, стоит он недорого и установить его может любой начинающий мастер.

Выводы и полезное видео по теме

Для того, чтобы понять, как нужно прокладывать водопровод на даче, посмотрите эти наглядные видео-пособия. Их них вы узнаете, как монтировать водопровод из колодца, водяной скважины, а также как сделать на даче летний вариант водоснабжения.

Видео-обзор прокладки водопровода с поверхностным насосом из колодца:

Инструкция по устройству дачного водопровода летнего типа:

А это инструкция по подключению всей аппаратуры – реле давления, реле сухого хода и т.д.:

Если вы будете придерживаться всех наших рекомендаций, вы сможете проложить водопровод на своей даче без привлечения профессионалов.

Пытаетесь самостоятельно обустроить дачный водопровод или есть успешный опыт реализации водоснабжения? А может, не согласны с изложенным материалом? Ждем ваших комментариев и вопросов. Форма для связи расположена ниже.

Владельцам дач и домов за городом предстоит продумывать, как доставить воду до дома. Так как же выбрать материалы для водопровода правильно? Попробуем разобраться

Итак, у вас есть источник воды. В качестве него может выступать скважина, колодец с питьевой водой или технический колодец на улице, в котором проходит коммунальная труба и предполагается подключение вашей (врезка). В любом случае уличный трубопровод для круглогодичного использования должен быть заглублён ниже уровня промерзания грунта, чтобы вода в нём не замерзала даже в самые сильные и продолжительные морозы.

Какие будут трубы?

Лет двадцать назад с трубами всё было просто и ясно: использовались трубы металлические — стальные оцинкованные, реже чугунные. Сейчас ассортимент труб для водоснабжения существенно расширился.

Трубы Viega, серии Smartpress (фитинги из нержавеющей стали)

Трубы для дачного водопровода выбирают, исходя из их технических характеристик, срока службы, простоты монтажа и, разумеется, стоимости. Наибольшее распространение получили трубы сделанные из полимеров (полиэтилен PE, полипропилен ПП, поливинилхлорид ПВХ и др.) и композитных материалов. К последним относятся металлополимерные трубы и полимерные трубы, армированные стекловолокном.

Трубы Viega, серии Profipress (медь)

• Водоснабжение и канализация

  Сварка полипропиленовых труб своими руками: правила пайки для начинающих

Выбираем материал

Полипропилен (ПП)

Полипропиленовые трубы отличаются низкой ценой. Скажем, 1 пог. м неармированной ПП-трубы диаметром 20 мм можно приобрести за 25–30 руб. Полипропилен достаточно жёсткий, трубы хорошо держат форму, но их нельзя гнуть. Соединение ПП-труб и фитингов производится с помощью сварки. Для этого требуется специальный инструмент, который, впрочем, можно приобрести примерно за 1 тыс. руб. Основным недостатком ПП-труб является большая температурная деформация при нагреве. Некоторые модели таких труб нельзя использовать для перекачки жидкостей с температурой выше 60 °С. Например, это трубы, изготовленные из рандом-сополимера пропилена (обозначается PP-R). Сейчас производители переходят на термостабилизированный полипропилен (PP-RCT), который рассчитан на жидкость температурой до 85 °С с условием, что в трубах будут устроены температурные компенсаторы. В их роли выступают отдельные изогнутые участки трубы либо П-образные вставки.

Шаг крепления труб ПНД и ПП*

Труба ПНД горизонтальная, см	Труба ПП горизонтальная, см	Труба ПНД вертикальная, см	Труба ПП вертикальная, см
20	35–40	45–50	50–55	60–65
25	40–45	60–65	70–75	75–80
32	45–55	70–75	90–100	100–110
40	50–65	90–95	110–120	130–140

* Шаг зависит от марки труб и температуры воды (в таблице приведены значения для воды с температурой 20 °С, при увеличении температуры шаг уменьшается).

Полиэтилен низкого давления (ПНД)

Относится к одному из самых дешёвых типов труб. Бухту трубы диаметром 20 мм и длиной 25 м можно приобрести за 400–500 руб. Трубы ПНД хорошо переносят температуры ниже нуля и часто используются для монтажа уличного участка водопровода, но они, как правило, не годятся для воды с температурой выше 40 °С.

Труба и фитинги из полиэтилена низкого давления (ПНД) широко используются при прокладке наружного водопровода

Особенности труб разных типов и сфера их преимущественного применения

Тип трубы	Полипропиленовая	Металлопластик	Сшитый полиэтилен	Сталь	Медь
Особенности	Жёсткая труба, экономически одна из самых дешёвых, собирается на неразборном соединении, плохо переносит высокие температуры	Экономически одна из самых дешёвых, не боится ультрафиолета	Гибкая труба, легко монтируется, непроницаема для кислорода, не боится высокой температуры воды	Гибкая труба, собирается на неразборном соединении, плохо переносит воздействие солнечных лучей	Жёсткая труба, соединение резьбовое, сварка или обжимные фитинги
Применение	Уличная сеть водопровода	Отопление, водоснабжение, внутридомовая разводка	Внутридомовые сети отопления (тёплый пол) и водоснабжения	Универсальный тип, используется везде	Отопление, водоснабжение сетей категории люкс (в том числе как декоративные элементы)

• Водоснабжение и канализация

  Избавляемся от ледяных пробок: как подключить греющий кабель для водопровода внутри трубы

Металлопластик (МП)

Это многослойные трубы, в которых наружный и внутренний слои стенки трубы выполнены из полимерных материалов, а между ними находится слой алюминия. МП-трубы предназначены в первую очередь для отопления, так как их конструкция исключает диффузию кислорода сквозь их стенки. Но их используют и для внутридомовой разводки благодаря ряду конструктивных достоинств: они гибкие, при этом хорошо держат форму и не дают заметных температурных деформаций. Кроме того, их достаточно просто монтировать с помощью обжимных съёмных фитингов. Подобные преимущества привели к широкому распространению МП-труб, несмотря даже на их сравнительную дороговизну (цена их примерно в 1,5–2 раза выше, чем у ПП, фитинги тоже стоят примерно вдвое дороже). Следует, однако, помнить, что съёмные фитинги являются не самым надёжным механизмом монтажа. Состояние таких соединений необходимо контролировать и осматривать раз в полгода-год. Если соединение ослабло, его нужно подтягивать. Съёмные обжимные фитинги нельзя монтировать в бетонную стяжку или каким-нибудь другим способом, исключающим возможность доступа и осмотра.

Трубы Uponor изготовлены по технологии изготовления бесшовных алюминиевых композитных труб

Статья продолжится после рекламы

• Водоснабжение и канализация

  Что такое грувлок и почему он нужен при монтаже водопровода

Сшитый полиэтилен

Сшитым называют полиэтилен, обработанный особым образом (например, химическим путём или УФ-облучением), так что цепочки его молекул соединяются между собой. Такой материал получается достаточно прочным, химически очень стойким и долговечным. Трубы из него стоят примерно 80–120 руб. за 1 пог. м, их можно применять и для холодного, и для горячего водоснабжения. Они используются с несъёмными обжимными фитингами и в целом являются одними из самых надёжных вариантов. Эластичность стенок защищает их от повреждений при изгибах и сдавливании. Единственное ограничение — сшитый полиэтилен нельзя подвергать воздействию прямых солнечных лучей.

Универсальная труба RAUTITAN Flex (Rehau) для отопления и водоснабжения; материал ― сшитый полиэтилен PE-Xa

• Водоснабжение и канализация

  Прорыв трубы: почему происходит и как его избежать

Технические обозначения на трубах

Вся необходимая информация обычно указывается на трубе. Это, во-первых, тип трубы и материал, из которого она изготовлена. Также может указываться диаметр и номинальное рабочее давление (маркировка PN не является в настоящее время обязательной, но часто используется для обозначения допустимого рабочего давления при температуре жидкости 20 °С). Например, PP-R DN32 PN10 — это полипропиленовая труба, имеющая диаметр 32 мм и рассчитанная на давление 10 бар. Или, например, PP-R/PP-R GF/PP-RCT (SDR11). Выглядит устрашающе, но на самом деле это трёхслойная труба, средний слой — армированный стекловолокном полипропилен, рассчитанная на давление 20 бар. А SDR — это параметр, указываемый согласно европейским нормативам, вместо устаревшего PN. Безразмерная величина обозначает соотношение внешнего диаметра трубы к толщине полимерной стенки. Чем меньше величина, тем выше давление, которое труба может выдержать. SDR6 означает, что труба выдержит давление 25 атм, SDR11 — 12 атм, SDR26 — 4 атм.

Производители часто используют цветовую маркировку: трубы с красной линией предназначены для горячего водоснабжения, с синей — для холодного. В общем, при некоторой сноровке вполне можно научиться понимать все эти обозначения.

Что нового на рынке труб и креплений?

Из новинок отметим прежде всего разнообразные модификации фитингов, которые становятся с каждым годом надёжнее и удобнее. Не так давно появились, например, фитинги из сшитого полиэтилена PE-Xa с надвижной гильзой RAUTITAN (Rehau), без уплотнительных колец и других элементов, подверженных износу. Или, например, инновационные пресс-фитинги Viega, благодаря которым монтаж трубопроводов из нержавеющей стали (Sanpress Inox), оцинкованной стали (Prestabo) или меди (Profipress) не требует сварки, пайки или нарезки резьбы, экономит время и является пожаробезопасным.

Гибкость полимерных труб даёт при монтаже дополнительное преимущество

Отметим появление труб, изготовленных из материалов нового поколения. Это чаще всего комбинированные материалы, например изделия из сшитого полиэтилена с дополнительным внутренним слоем, препятствующим диффузии кислорода, как в линейке Copex HT (Oventrop). Или полимерные трубы с наружным слоем, защищающим от воздействия ультрафио­лета. У Uponor новинкой стала Metallic Pipe PLUS, многослойная труба с наружным бесшовным алюминиевым слоем, покрытым лаком. Такая конструкция сохраняет все преимущества металлополимерных труб, но вдобавок и смотрится куда лучше.

Монтаж системы водоснабжения с помощью металлопластиковых труб (а).

Есть и другие конструктивные инновации. Так, армирование базальтовым или стекловолокном позволяет увеличить прочность трубы в несколько раз и втрое снизить коэффициент температурного расширения. Более экзотично выглядят пока что трубы с антибактериальными добавками, например серия HP PPR NANO AG (HP trend). Содержание в них соединений серебра и веществ, подавляющих жизнедеятельность бактерий, может быть важно в условиях нерегулярной эксплуатации трубопровода.

Для установки внутри стен и в бетонной стяжке используются только трубы с несъёмными фитингами, которые не требуют регулярного обслуживания.  Если для монтажа таких фитингов требуется специальный инструмент, его можно взять в аренду

• Водоснабжение и канализация

  Как сделать водонапорную башню своими руками: чертежи и инструкция

Редакция благодарит компании Viega, Rehau, Leroy Merlin, Uponor за помощь в подготовке материала.

• Номер: Журнал «Идеи вашего дома» №239
• Материал подготовил: Борис Безель

Поделиться ссылкой

Многие люди в наше время обладают загородными участками или дачами, в которых они не живут постоянно, но проводят большую часть летнего сезона. В такой ситуации сразу встаёт проблема организации временного водоснабжения для различных технических нужд. В данной статье представлены наиболее популярные способы организации летнего водопровода, а также советы по выбору оборудования и комплектующих для систем различных видов.

Содержание

Летний водопровод на даче: особенности обустройства

В отличие от зимнего водопровода летняя система имеет существенные отличия, касающиеся не только её монтажа, но и наличия дополнительных ответвлений, например для поливки растений, обустройства душа и т.д.

Главные отличия летнего водоснабжения следующие:

• Для прокладки трубопровода не требуются глубокие канавы. Достаточной глубиной будет 70-80 см.
• Существенным плюсом является то, что летняя система не нуждается в утеплении
• Постоянная система должна быть оборудована сливом для отработанной воды
• Трубы в более простых системах подсоединяются друг к другу последовательно, в более сложных для их соединения применяется коллектор
• В отличие от постоянной системы водоснабжения, требующей оборудования насосной станцией, системой подогрева и накопительным резервуаром, для работы временного водоснабжения хватит поверхностного насоса.
• Летний разборный водопровод лучше всего подойдёт для регионов с продолжительностью тёплого периода около 3 месяцев. Для районов с более суровым климатом лучше обустроить стационарную хорошо подготовленную к различным условиям систему.

Из наиболее распространённых источников подачи воды для летнего водопровода являются следующие:

• Искусственный колодец (скважина)
• Водоём естественного происхождения. Например небольшое озеро или пруд.
• Централизованное водоснабжение. Подобными системами оборудовано большинство современных дачных поселений. Для этого производиться врезка трубопровода в центральную магистраль с использованием тройника и крана.

В добавок к основному источнику подачи воды лучше обустроить дополнительный бак для накопления дождевой воды и систему её очищения ЛОС. Так же, для возможного избежания отключения электричества при котором система перестанет функционировать, следует оборудовать специальный бак расположенный на высоте от 1 до 1,5 метров. В случае отключения насоса система будет питаться от данного резервуара.

Варианты летнего водопровода.

Существуют два варианта обустройства водоснабжения: разборное и постоянное. Для того, чтобы выяснить, какая система подойдёт вам в большей степени, необходимо ознакомиться с их особенностями, а так же достоинствами и недостатками.

Разборная система.

Главными отличительными особенностями системы являются следующие:

• Данную схему нужно будет каждый год обустраивать и к концу сезона демонтировать. Все составные части нужно тщательно промыть и высушить для их сохранности. Несмотря на кажущуюся сложность монтаж системы очень прост и не займёт много времени. В наше время на рынке представлено множество подобных разборных систем с подробной инструкцией по сборке.
• Такую систему лучше выполнить из полиэтиленовых труб, на внутренних стенках которых исключается возникновение осадка

Постоянная система

Особенности постоянной схемы следующие:

• Для обустройства летнего постоянного водопровода не требуется глубоких канавок. Достаточно около 80 см. Итоговая глубина залегания будет зависеть от того, насколько активно используется участок над трубопроводом.
• Элементы системы должны быть изготовлены из прочного эластичного материала, способного выдерживать давление воды и грунта. К примеру металопластик, резина или силикон.
• Обязательным элементом постоянной системы является вентиль для слива воды перед наступлением заморозков. В противном случае замёрзшая в трубах вода может полностью вывести систему из строя.
• Так же в основном трубопроводе врезаются краны выведенные наружу и находящиеся по возможности как можно ближе к местам необходимой подачи воды (огород, газон и пр.). В последствие к этим кранам подсоединяются гибкие шланги с разбрызгивателями.

Летний водопровод: составные части

Основные части летней схемы водоснабжения следующие:

• Пластиковый, полипропиленовый или полиэтиленовый трубопровод диаметром от 2 до 2,5 см. Чаще всего применяются белые трубы ПВХ. Для элементов расположенных над поверхностью почвы лучше воспользоваться гибкими шлангами. Это будет гораздо практичнее и удобнее.
• Краны и фитинги должны идеально подходить по диаметру к трубопроводу во избежании протечек
• Насосное оборудование должно подбираться, исходя из качества используемой воды и параметров самого насоса. Для летних систем используются поверхностное или погружное насосное оборудование (к примеру насосы Малыш и Ручеёк)
• Фильтры используются для исправной работы насоса. Большинство современного оборудования может не выдержать качества используемой неочищенной воды.

Стандартная инструкция по монтажу разборного летнего водопровода

1. При покупке готового комплекта водоснабжения воспользуйтесь инструкцией по сборке.
2. При прокладке системы из самостоятельно купленных отдельных частей лучше предварительно набросать небольшой план системы с расположением её отдельных элементов и основных объектов на участке.
3. Далее расположите купленные трубы на участке, определив места водоразбора
4. Соедините трубы посредством фитингов. Оснастите шланги разбрызгивателями или иными насадками
5. Выполните подключение собранной схемы к насосу
6. Проверьте исправность её работы и герметичность соединений

Инструкция по обустройству стационарной системы с насосным оборудованием

Так как большая часть стационарной системы будет размещена в грунте, необходимо внимательно подойти к выбору комплектующих. Монтаж постоянной системы включает определённые этапы.

Разработка плана

Так как трубопровод планируется расположить на длительный период следует внимательно просчитать количество необходимых частей и места их расположения на участке. Так же нужно тщательно измерить длину будущего трубопровода, чтобы не ошибиться с метражом и количеством фитингов. Для удобства мысленно разбейте участок на отдельные зоны и прикиньте сколько будет необходимо точек водоразбора на каждую из секций и сколько может потребоваться метров гибкого шланга.

Вот приблизительный список вещей, которые могут потребоваться в процессе работы:

• трубы
• элементы соединения для трубопровода
• гибкий шланг
• инструменты для резки и пайки труб
• краны (вентили)
• насосное оборудование
• другие дополнительные элементы в зависимости от тех или иных условий

Рытьё траншей для трубопровода

Благодаря тому, что канава потребуется совсем неглубокая (около 70-80 см), для её рытья потребуется лишь лопата. Крупные острые каменистые вложения лучше удалять, чтобы впоследствии не повредить трубопровод при прокладке. В идеале, чем меньше изгибов будет у траншеи (а соответственно и у трубопровода), тем эффективнее будет работать водоснабжение.

Соединение трубопровода

Полипропиленовые отрезки трубы можно соединять двумя способами: с помощью сварки или посредством фитингов. Первый способ сложнее, но обеспечит большую целостность и герметичность системы. Стоит отметить, что в качестве основной центральной трубы лучше взять отрезок диаметром 2-2,5 см, в то время как для «боковых» труб подойдёт диаметр 1-2 см. Для пайки полипропилена потребуется специальный паяльник. После сборки трубопровода перед его засыпкой нужно проверить его работу.

Подключение насосного оборудования

Насос должен подбираться в зависимости от условий в которых он будет работать и в зависимости от источника подачи воды.

Старой доброй традицией можно назвать отдых на даче. Для того чтобы отдых проходил с максимальным комфортом следует провести монтаж минимального количества инженерных сетей, к которым отнесем автономную систему канализации или водоснабжения. Рассмотрим особенности выбора трубы для водопровода на даче.

Содержание

Летний и зимний тип трубопроводаПластиковые трубыГорячая и холодная вода Трубы из ПНДНержавеющая сталь и медьМеталлопластиковые трубыЧто следует знать о ПВХ трубахКакого диаметра трубы выбирать

Первым важным вопросом назовем отличие летнего и зимнего водопровода. Для летнего водоснабжения и отвода сточных вод подойдут:

1. Стационарные и разборные. Стационарные представлены неразборной конструкцией, которая устанавливается на весь длительный период эксплуатации. В свою очередь разборные могут быть демонтированы с наступлением холодов. При создании разборной конструкции следует учитывать то, что она должна иметь хорошую защиту от механического воздействия.
2. Для зимнего водоснабжения устанавливают водопровод стационарного типа.

От типа водопровода зависит и вид используемых труб. Для сборного типа конструкции подходят трубы из полимеров, на концах которых есть резьба. Также часто используют гибкий шланг, который можно быстро скрутить при необходимости.

Основной классификацией труб можно назвать тип используемого материала при изготовлении. В последнее время довольно часто при производстве труб для бытового трубопровода используют пластик. Достоинством пластиковых труб можно назвать нижеприведенные моменты:

1. Не образуется отложений. В случае канализации высокая шероховатость внутренней поверхности становится причиной образования засоров. Из-за особенностей метода производства внутренняя поверхность пластиковых труб имеет низкий показатель шероховатости.
2. Отсутствие коррозии на поверхности даже при длительном сроке эксплуатации определяет то, что проводить обслуживание трубопровода не нужно, как и дополнительную защиту от повышенной влажности.
3. Несмотря на то что, при производстве рассматриваемого типа труб используются продукты нефтяной и химической промышленности, при длительной эксплуатации в окружающую среду не выделяются вредные элементы.
4. Бактериологическая безопасность находится на самом высоком уровне.
5. Если срок службы металлической конструкции составляет не более одного десятка лет по причине того, что без специальной защиты перепады температуры и высокая влажность становятся причиной коррозии и разрушения структуры материала. Как показывает практика, пластиковые варианты исполнения при условии их заглубления с учетом промерзания грунта и при обеспечении защиты от механического повреждения.
6. Легкость труб определяет существенное упрощение транспортировки и проведения монтажных.

Еще одним неоспоримым преимуществом можно назвать низкую стоимость

При проектировании системы снабжения дома холодной и горячей водой следует учитывать следующие моменты:

1. Для питьевой холодной воды рекомендуют приобретать полипропиленовые трубы.
2. Для горячей воды подходят полиэтиленовые, так как этот материал лучше переносит повышение температуры.

Создавая трубопровод для горячей воды нужно помнить о том, что существенный нагрев некоторых видов пластика приводит к повышению пластичности.

Большое распространение получили трубы ПНД:

1. Подача воды по всему участку.
2. Подача питьевой воды в дом.
3. Подвод воды для различных построек, к примеру, бани и бассейны.

Особенностью используемого материала можно назвать возможность расширения при сильном давлении. Примером можно назвать случай промерзания грунта: даже если вода замерзает в системе трубопровод не лопается.

Однако есть и существенный недостаток, который заключается в восприимчивости к воздействию ультрафиолета. Поэтому следует предусмотреть защиту труб от воздействия солнца.

Серьезной проблемой металлических можно назвать появление коррозии на поверхности при длительном использовании без гидроизоляции. Именно поэтому начали выпускать варианты исполнения из меди и нержавеющей стали. Они надежные и долговечные, могут применяться в случае подачи холодной и теплой воды, а также отвода стоков. Зачастую они выбираются людьми, которые не стремятся сэкономить на проведении работ по подводу воды или отводу стоков.

Несмотря на достаточно большое количество достоинств, рассматриваемые трубы сегодня применяются крайне редко. Это связано с нижеприведенными моментами:

1. Велика вероятность появления отложений и налета на стенках.
2. При проведении монтажных работ требуется выполнять сварочные работы.
3. Высокая стоимость, особенно вариантов исполнения из меди.
4. Большой вес, что определяет трудности при проведении доставки и выполнении монтажных работ.
5. Высокие требования к изоляции для исключения вероятности кристаллизации воды при промерзании грунта, что приводит к прорыву системы из-за расширения жидкости.

Для дачного участка подобные трубы рекомендуют использовать только при тщательной изоляции магистрали. Стоимость изоляции, сложность проводимых работ, стоимость используемых материалов определяют то, что система из нержавеющих и медных труб весьма дорогостоящее вложение.

Еще довольно большой популярностью среди дачников пользуются металлопластиковые трубы. Их особенность заключается в нижеприведенных моментах:

1. Структура трехслойная, каждый слой выполняет свою задачу.
2. Внутренние и наружные слои представлены полимером. Этот материал выдерживает воздействие повышенной влажности и перепала температур, низкий показатель шероховатости не приводит к образованию засоров.
3. Слой между пластиком изготавливается из алюминия. Этот металл обладает высокой пластичность и не подается воздействию коррозии.

Они имеют эстетичный вид и небольшой вес. Пластичность алюминия и свойства пластика позволяют некоторые варианты исполнения металлопластиковых труб изгибать, что снижает количество соединений по причине отсутствия необходимости в поворотных элементах. Однако многослойная структура и применение алюминия существенно повышают стоимость изделия.

Под понятием пластиковых труб понимают многие их разновидности. Существует большое количество разновидностей пластика, каждый имеет свои особые эксплуатационные качества. Довольно большой популярностью пользуются трубы ПВХ. Они являются оптимальным решением на момент создания водопровода или канализационного отвода. Как ранее было отмечено, повышение температуры может стать причиной увеличения показателя гибкости. Именно поэтому производители указывают:

1. Для холодной воды выбирают ПВХ.
2. Для горячей воды можно прокладывать исключительно ХПВХ.

Кроме этого для холодной воды используют еще и ХПВХ.

Определение номинального давления

Если металлические трубопроводы могут выдерживать достаточно большой показатель давления, то с пластиковыми все немного иначе. При приобретении пластиковых труб уделяют внимание показателю номинального давления, который обозначается PN. Рекомендуется для холодной воды приобретать PN 10 и PN16, для горячей подходят PN20 и PN25. Для горячей устанавливают варианты исполнения с большим показателем номинального давления по причине снижения прочности из-за нагрева материала.

Еще одним важным показателем является внутренний диаметр. Как правило, для магистрального трубопровода выбирают с диаметром 25-32 мм. Этого должно быть вполне достаточно для снижения давления в системе. В случае, когда нужно определить точный показатель проводят гидравлический расчет с учетом особенностей работы сантехнических и других приборов, мощности источника водоснабжения.

Подводя итоги отметим следующие моменты:

1. Выбор по типу материала проводится с учетом того, с каким проще всего будет добиться герметичных стыков. К примеру, стальные трубы может соединить качественно только сварщик 4 разряда.
2. Для дачи подходят полимерные, так как они имеют достаточную прочность и при замерзании воды не разрушаются.
3. При выборе учитывается вероятность появления коррозии на поверхности.

При покупке труб следует уделить внимание их целостности. Довольно часто встречается ситуация, когда из-за неправильной транспортировки или хранения на поверхности появляются трещины и другие дефекты, появляется искривление – все это может стать причиной снижения надежности создаваемого трубопровода.

Используемые источники:

• https://vodatyt.ru/vodoprovod-na-dache/zimnij-variant.html
• https://sovet-ingenera.com/vodosnab/vodoprovod/vodoprovod-na-dache-svoimi-rukami.html
• https://www.ivd.ru/stroitelstvo-i-remont/vodosnabzenie-i-kanalizacia/delaem-vodoprovod-na-dache-kak-pravilno-vybrat-truby-i-drugie-komplektuyushchie-40421
• https://ribler.ru/vodosnab/letnij-vodoprovod-osobennosti-prokladki-i-obustrojstva-dlya-dachi-i-chastnogo-doma/
• https://vodoprovodnaya.ru/trubyi-dlya-vodoprovoda/trubi-dlya-vodoprovoda-na-dache
