Нормы и требования к дымоходу для газового котла — что важно знать при монтаже?

Установка котельного оборудования и его эффективная работа невозможна без наличия дымохода.

Правильный выбор материалов, соблюдение норм при подключении – залог вашей безопасности.

Газовые службы строго контролируют процесс введения в эксплуатацию, могут оштрафовать нарушителей или в принудительном порядке отключить пользователя от газоснабжения.

Требования к материалу

Основные требования, предъявляемые к материалам:

• огнеупорность;
• антикоррозийные свойства;
• стойкость к воздействию кислоты, образующейся в результате взаимодействия конденсата с продуктами горения;
• продолжительный срок использования.

Кирпичный дымоход. Имеет низкую тягу и склонен к быстрому разрушению за счет образования обильного конденсата на поверхности, который холодное время года превращается в ледяную корку.

Из нержавеющей стали. Имеет массу преимуществ, что делает его одним из первых по популярности среди своих собратьев. Обладает хорошей тягой, огнеупорностью и антикоррозийностью, большим сроком службы (особенно двухконтурные модели). Модульный способ сборки позволяет создавать стальные дымоходы разных конфигураций и доступен даже непрофессионалу. Совместим с высокомощными котлами. Прослужит вам 15 лет.

Дымовые трубы из оцинкованной стали гораздо хуже ведут себя в процессе использования. Оцинковка подвержена образованию ржавчины.

Срок службы – максимум 5 лет.

Керамический дымоотвод. Внешне такой же массивный, как и кирпичный. Вариант установки- только строго вертикальный. Австрийские производители разработали модели керамических дымоходов с внешним контуром не только из керамики, но и из металла. Они гораздо легче, но при их монтаже нужно рассчитывать нагрузки на фундамент и стены. Гарантия до 30 лет.

Трубы из асбестоцемента. Небольшой срок службы (5 лет), сложность установки, неэкологичность. Даже низкая цена материала не может служить весомой причиной для выбора в пользу такого дымоотвода. От перегрева трубу может просто разорвать. Как вариант для нерегулярного использования на даче подойдет.

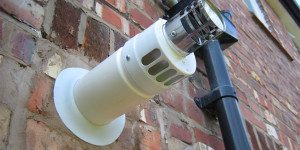

Коаксиальные — изготовлены из алюминия в виде двух сэндвич труб с разными диаметрами, расположенных одна в другой. Внешняя предназначена для подвода воздуха, а внутренняя – для выведения продуктов сгорания. Конструкция сборная. Расположение чаще всего горизонтальное.

Преимущества коаксиального дымохода:

• Безопасность
• Повышенный КПД отопительной системы
• Экологичность

Полезная статья на тему — вентиляция в частном доме своими руками схема и составление проекта.

Установка кондиционера своими руками и правила его использования, подробности здесь.

Элементы дымохода

Вне зависимости от материала в конструкцию входят следующие элементы:

1. Тройник с ревизией — снизу тройника установлен штуцер для конденсата
2. Переходник для соединения патрубка газового котла и дымоотвода
3. Крепления — кронштейны и хомуты
4. Наконечник в форме конуса
5. Отводы — устанавливаются не далее 2 метров от начала, иначе снижается тяга котла;
6. Проходной патрубок
7. Телескопические трубы

Требования к размерам



• Дымовой канал не должен содержать уступов и располагаться строго вертикально. При зауженном сечении происходит значительное уменьшение тяги, а при использовании труб с большим диаметром – возможно задувание в камеру котла, с его последующим затуханием.
• Площадь сечения дымоотводной трубы не должна быть меньшего размера, чем площадь патрубка, с помощью которого дымоход соединяется с котлом.

Как рассчитать диаметр дымохода

Ключевые параметры — площадь поперечного сечения (выходное отверстие F см2).

Расчет производится по формуле F = (K ∙ Q) / (4,19 ∙ √ˉ Н), где:

K — коэффициент, высчитанный эмпирическим путем (0,02—0,03);

Q — показатель производительности газового прибора (указано в технических характеристиках котла);

Н — высота дымохода.

Полученное число корректируется строительными нормами и правилами.

Например, если используется кирпич, то сечение — 0,5 х 0,5 материала. При асбестоцементе — диаметр не меньше 10 см.

Диаметр круглого дымоотвода при мощности котла в 24 кВт должен быть 120 мм, 30 кВт – 130 мм, 45 кВт – 170 мм, 55кВт – 190 мм, 80 кВт – 220 мм и 100 кВт – 230 мм. Минимальное сечение прямоугольных каналов зависит от тепловой мощности котла:

• До 3,5 кВт — 14 на 14 см.
• 3,5 до 5,2 кВт — 14 на 20 см.
• От 5,2 до 7,3 кВт — 14 на 27 см.

Правила устройства для котлов с естественным отводом продуктов сгорания

• • Дымоотводная труба обязана располагаться над коньком кровли, выше его минимум на 0,5 метра, при условии, что ее ось находится близко к коньку или парапету (менее чем 1 м и не более чем на 1,5 м).
  • Если труба расположена дальше от конька (от 1,5 м до 3 м), то ее высота должна быть вровень с коньком.
  • При расположении дымохода на расстоянии более 3 м, его высота обязана не превышать границу линии, проложенной вниз от конька под углом в 10°к горизонтали.
  • При наличии плоской крыши, высота вашего дымоотвода также должна иметь минимальную границу – в 0,5 м, а в случае с совмещенной кровлей – в 2 м.

Трубу для удаления дыма снаружи здания нельзя возводить без утепления: образующийся конденсат будет разрушать дымоотвод.

• Систему для выброса продуктов горения необходимо закреплять к стене с промежутком не более чем через 2,5 метра, на участках с уклоном – каждые 1,5 метра.
• Хомут необходимо использовать на всяком соединительном участке утепленного дымохода.
• Колено дымохода должно иметь угол уклона не менее 15 °и не более 90° (допускается не более трех поворотных колен в системе). Следующий за поворотом вертикальный участок обязан быть четко зафиксирован креплением. Запрещается нагружать наклонные участки трубы или ее отводы.

• Обязательно оснащение дымохода конденсатоотводом, который должен быть доступен для обслуживания.
• Дымоход необходимо изолировать от легковоспламеняющихся материалов с помощью кирпичной кладки или асбокартона. Расстояние от соединительной трубы до легковоспламеняющихся поверхностей должно составлять не менее 25 см, а если нанесен слой защиты – от 10 до 5 см.
• Стабильную тягу можно обеспечить, если возвести трубу выше зоны ветрового подпора.

• Системы дымоотвода, возведенные внутри здания необязательно дополнительно утеплять, но позаботиться о герметичности и о системе вентиляции – необходимо. Ядовитый дым запросто просочиться даже сквозь кирпичную кладку защитного кожуха.
• Участки, располагающиеся снаружи сооружения, утепляют. При отсутствии теплоизоляции газы быстро охлаждаются, тяга снижается, мощность котла падает. На стенках образуется конденсат.

Как обустроить дренажную систему вокруг дома? Подробности здесь.

Собираем осушитель воздуха своими руками: схема и принцип работы.

Если воздух в комнате у ребенка слишком сухой, стоит задуматься о покупке увлажнителя.

Требования к установке коаксиальных дымоходов

Осуществляя монтаж дымового канала таких котлов необходимо иметь ввиду, что:

• При длине коаксиальной трубы не более 1 метра требуется установить сужающуюся диафрагму на воздуховод. Мощность вентилятора в дымоходе рассчитана на определенную длину трубы и, если она меньше – будет потеря тяги со всеми вытекающими последствиями.
• Труба располагается в горизонтальной плоскости, но все равно должна иметь уклон по 1 см на каждый метр общей длины и не больше двух колен.
• Оголовок трубы может выступать наружу не более чем на длину ее наконечника – для защиты от обмерзания, и не ниже 2 метров от поверхности земли.

О чем говорят СНиПы

Устройство дымопроводов для газовых котлов регулируется СНиП 2.04.05-91, а также ДБН В.2.5-20-2001

1. Один котел – один дымоход. Запрещено совмещение, установка тройников и т.д.
2. Продукты сгорания необходимо периодически вычищать, для этого оборудуются карманы с глубиной в 250 мм.
3. Высота трубы не менее 5 метров.
4. Возвышение труб над кровлей должно быть устроено с учетом п.3.73. из СНиП 2.04.05-91.
5. Диаметр дымоотводной трубы должен быть не меньше диаметра выхода трубы самого котла.
6. Проверка и чистка системы осуществляется ежегодно перед отопительным сезоном.

При соблюдении всех требований во время монтажных работ, можете быть уверены в том, что вопросов у специалистов газовой службы к вам не будет. Холодными зимними вечерами ваша семья будет в тепле и безопасности.

О том, как правильно выбрать и смонтировать дымоход смотрите видео:

Поделиться:

1 Комментарий

Правила проектирования дымовых труб котельной частного дома

Газовая мини-котельная в частном домедля удаления загрязнённого воздуха продуктами горения газообразного топлива согласно белорусским нормам оборудуется дымоходом.

Что нужно знать, чтобы сделать дымоудаление из помещения топочной по всем требованиям нормативов Республики Беларусь (РБ), как правильно установить трубы дымохода для газового котла на крыше мини-котельной частного жилого дома, расскажет статья:

СОДЕРЖАНИЕ:

Правила устройства дымовой трубы для газового котла по нормам Беларуси

Дымоход для газового котла, расположенного в черте городской застройки, проектируют согласно требованиям норм и правил устройства дымовой трубы в РБ.

Доработанная редакция СНиП II-35-76 «Нормы проектирования. Котельные установки» (с изменениями №9) содержит пункт 22, регламентирующий правила проектирования и монтажа (установки) дымохода для твердотопливного и газового отопительного котла в помещении котельной.

Монтаж трубы газового дымохода (вытяжки для газового котла) в частном жилом доме подразумевает соблюдение следующих норм и требований:

•  Дымовые трубы проектируют внутри здания или приставными к наружной стене.

Важно! Лучшей тягой характеризуются внутренние дымоходы, размещённые не у наружных стен.

• Внутренние стенки дымоходного канала не могут быть выполнены из кирпича (в том числе оштукатуренного).

Важно! Кладка кирпичной трубы дымохода для газового котла без внутреннего канала из нержавеющей стали запрещена ввиду санитарных и противопожарных требований к безопасности устройства и эксплуатации котельных в частном жилом доме.

Поэтому при новом строительстве частного дома и установке вентиляционной трубы в топочной стоит купить модульную конструкцию металлического дымохода из листов нержавеющей жаропрочной стали.

Важно! Из кирпича делают наружную стенку дымохода, а внутреннюю – из нержавейки. Такая кирпичная конструкция с сердцевиной из металлической трубы – общепринятый вариант устройства дымохода для газовой котельной.

• Труба дымохода котельной для газового котла с открытой камерой сгорания должна быть вертикальной и не иметь уступов.

Важно! При необходимости обойти конструкцию часть дымоудаляющей трубы можно выполнить с отклонением от вертикали max на 30° в сторону до 1 м. При этом площадь сечения наклонной части принимается не менее площади вертикального участка.

• Дымоотвод для удаления загазованного воздуха продуктами горения в газовых котлах отопления с закрытой (герметичной) камерой сгорания может проектироваться горизонтальным и выводиться через наружную стену на улицу так, чтобы обеспечить рассеивание вредных веществ в атмосфере.

• Дымовые трубы для котлов на газу с камерой сгорания закрытого типа могут иметь коаксиальное (по типу «труба в трубе») или две параллельные: для подачи воздуха в камеру сгорания и отвода продуктов горения.

• На нижней части трубы дымоудаления для котлов с не коаксиальным дымоходом оставляют отверстие для прочистки дымоходного канала и патрубок (капельник) для отвода конденсата.

• Отводить конденсат следует в систему канализации через гидрозатвор.

• Если присоединительный дымоотвод пересекает стену, выполненную из горючих материалов (деревянный брус, бревенчатые стены), то трубу нужно заключить в негорючую гильзу, диаметр которой на 30 мм больше диаметра трубы. Полученный зазор нужно заделать негорючим материалом на всю толщу стены.

Важно! Дымоходная туба, проходящая через перекрытия из горючих материалов, обрамляется негорючей гильзой по тому же принципу, что и в стене.</span>• При монтаже присоединительного дымоотвода соблюдайте следующие минимальные расстояния до трубы:</p>

•  от стены или потолка из негорючих материалов – min 5 см,

•  от оштукатуренных конструкций из дерева – min 25 см,
•  от обитых кровельной сталью поверх слоя листового асбеста толщиной 3 мм деревянных стен − min 10 см.

Важно! Защитная изоляция предусматривается выступающей на 15 см за габариты трубы.</span>• На присоединительных трубах допускается не более трех поворотов.Важно! Радиус закругления присоединительного трубопровода принимается большим либо равным диаметру трубы.</span>• Размеры (диаметр, площадь сечения) вентиляционной трубы дымохода для вытяжки продуктов горения от газового котла рассчитываются в проекте в зависимости от мощности подключённого газового оборудования и объёма удаляемого загазованного воздуха. При этом, если к дымоходному каналу подключаются несколько приборов, то сечение вытяжной трубы рассчитывают на одновременное бесперебойное удаление продуктов сгорания установленных аппаратов.</p>

Важно! Нержавеющие модульные трубы для дымохода выпускают овального, круглого или прямоугольного сечения, размер которого обязательно выбирают не меньше размера патрубка присоединяемого газового котла.</span>Рассчитать сечение и определить, какой диаметр трубы нужен для дымохода газового котла, во избежание ошибок лучше доверить специалистам.• Для предотвращения переохлаждения удаляемых продуктов горения, обеспечения хорошей тяги и предохранения от образования конденсата внутри трубы правильно будет утеплить дымоход снаружи негорючим материалом (минватой) или купить утеплённую на заводах-производителях дымоходную двухконтурную сэндвич-трубу из нержавейки для газового котла.</p>

Как правильно определить высоту, на которую можно выводить дымоход выше крыши, читайте далее.

Норма высоты вентиляционной дымовой трубы для газового котла на крыше

Какая минимальная высота дымохода для газового котла может быть относительно конька крыши согласно нормам Беларуси, оговорено в пункте 22.13 названного в начале статьи нормативного документа.

Высота подъёма наружной вертикальной части внутреннего дымохода над крышей здания зависит от расположения трубы, типа кровли и не зависит от вида топлива для котла.

Норма высоты подъёма (выхода на скатную крышу и плоскую кровлю) вентиляционной дымовой трубы для газового, твёрдотопливного и другого отопительного котла в мини-котельной частного жилого дома в Беларуси приведена в таблице 1.

Таблица 1 – Минимальная высота дымохода при монтаже над скатной крышей

Расположение дымовой трубы	Минимальная высота подъёма дымохода, м
Скатная крыша дома
На горизонтальном расстоянии ≤ 1,5 м от конька скатной крыши	0,5
На горизонтальном расстоянии ≤ 3 м от конька скатной крыши	Вровень с коньком
На горизонтальном расстоянии > 3 м от конька скатной крыши	Выше либо вровень с прямой, проведённой под углом 10° к горизонту
Плоская кровля дома
Вне зависимости от расположения	2,0

Схема выхода дымоходных труб на крышу с учётом минимальной допустимой высоты подъёма по требованиям норм Беларуси приведена на рисунке 1.

Высоты трубы дымохода над коньком крыши

Рисунок 1 − Схема для определения и расчёта высоты дымовой трубы котельной от конька крыши, кровли дома

Важно! Высота подъёма дымовой трубы над прилегающей частью крыши дома принимается не менее 0,5 м.</span></p>

Стоит отметить, что пункт 22.13 названного дополнения к СНиП запрещает монтировать на дымовых трубах зонты и дефлекторы.

Помните, что установка бытового газового оборудования (кухонной плиты в квартире, отопительного котла, газовой колонки в доме) требует соблюдения норм и правил Республики Беларусь.

Читайте также и другие полезные статьи по данной теме, ссылки на которые представлены ниже. Желаем успехов!

автономное газоснабжение частного дома на сжиженном газе

Устройство канализации в частном доме

Как провести газ в частный дом

—>

Чтобы обеспечить нормальную, бесперебойную работу котла, необходима своевременная очистка дымохода и газовых каналов. Причем, периодичность обслуживания регулируется нормативными документами – снип на дымоходы для газовых котлов.

Пожарные требования

Пожарные требования

Согласно СНИП, дымоход и каналы вентиляционные должны проверяться и производиться чистка:

1. Перед началом отопительного сезона — дымоходы, в которых котлы и нагревательные приборы работают сезонно.
2. Не менее одного раза в квартал — комбинированные и кирпичные дымоходы.
3. Не менее 1-го раза в год — асбестоцементные дымоходы и каналы, гончарные, сделанные из жаростойкого бетона.

Первичная проверка дымоходов газовых котлов должна коснуться таких моментов:

• правильность использования материалов, проводят согласно требованиям ДБН В.2.5–20;
• наличие засорений каналов;
• проверка перегородок, которые служат защитой горючим конструкциям;
• насколько отделены вентиляционные и дымовые каналы;
• насколько исправен и правильно расположен оголовок;
• проверка наличия нормальной тяги, этот параметр зависит от правильности постройки, в частности, влияние оказывает высота и сечение трубы (см. Как улучшить тягу).

Повторно производится проверка вентиляции и дымоходов на наличие засорений, их разделения и плотности, проверяется тяга:

• Проверка в первый раз и после ремонта вентиляций и дымоходов проводятся специалистами спец. организации при участии эксплуатационной организации. Полученные результаты вписываются в акт.
• В случае признания вентиляционных каналов и дымоходов газовых котлов негодными и не подлежащими эксплуатации, проверяющий обязан предупредить в письменной форме хозяина об опасности использования газовых приборов.
• Дымоход СНИП в частных домах позволяет владельцам прочищать вентиляционные каналы и дымоходы при наличии документа о прохождении инструктажа.
• Перед началом ремонта вентиляционных проходов и дымоходов газовых котлов эксплуатационная организация, которая является владельцем многоквартирного дома, обязана предупредить жильцов о начале ведения работ. После окончания ремонта все дымоходы и вентиляционные каналы следует подвергнуть проверке.

Требования для помещений при размещении в них газовых приборов

Дымоход должен отвечать установленным нормам!

• СНиП 31-01-2003 — о многоквартирных жилых домах;

• СНиП 41-01-2003 — изложено все о кондиционировании, вентиляции и отоплении;

• СНиП 42-01-2002 — инструкции о газораспределительных системах;

• СП 31-106-2002 — расскажет о создании проекта и строительстве одноквартирных домов, используемых для проживания;

• СП 42-101-2003 — о строительстве и проектировании систем газораспределения из труб различных вводов.

О чем говорит буква закона:

1. Помещение, в котором будет размещен газовый водонагреватель и предусмотрен дымоход газового котла для отвода сгораемых продуктов, должно соответствовать определенным требованиям, регламентируется не только площадь, но и высотка потолков. Так, высота потолков должна быть не меньше 2-х метров. Объем площадей не меньше 7,5 м³ для установки одного прибора, и не меньше 13,5 м³ для двух агрегатов.
2. В помещении также должен быть оборудован вентиляционный канал. Следует предусмотреть в нижней части двери или стены решетку или проход между полом и дверью, где живое сечение должно быть не меньше 0,02 м².
3. Внимание: Недопустимо выводить дым в канал вентиляционный. На дымовых каналах запрещается устанавливать вентиляционные решетки.
4. В помещениях, имеющих стандартную вытяжку, компенсировать удаляемый воздух требуется за счет проникновения его снаружи помещения, а также за счет замещения из остальных площадей этой квартиры.
5. Внимание: При герметичной установке окон в помещении возможно отключение колонки из-за непостоянного поступления воздуха. Это связано с автоматикой самой колонки.
6. В ванной комнате и подсобных помещениях двери должны открываться наружу.
7. В помещении ванной комнаты установка розеток и выключателей категорически запрещается.

Требования, предъявляемые к дымоходам

• Установка газового и другого обогревающего оборудования должна происходить, согласно правилам установки дымохода.
• Должен соблюдаться правильный подбор параметров дымохода (высота, сечение), который должен отвечать требованиям установленного теплогенерирующего оборудования, ведь от этого будет зависеть его работа.
• Монтажные работы должны производиться специалистами с соблюдением всех требований пожарной безопасности и согласно нормативной документации (см. Установка дымоходов).

  Требования к дымоходам

• Необходимо следовать рекомендациям, предложенным производителем.
• Диаметр канала дымохода следует выбирать таким же или больше, чем у самого агрегата, высота трубы указывается в инструкции. Если производитель не дает указаний, минимальная высота дымохода должна быть не менее 5 метров.
• В соответствии с НПБ-98, в самом канале скорость поточного воздуха должна быть в диапазоне 15 — 20 метров в секунду.

Общие правила

В зависимости от условий использования дымоходы могут иметь различную конструкцию. От качества изготовления дымохода и материала зависит его бесперебойная работа и эффективность.

Их монтаж производится, согласно требованиям, изложенным в ДБН В.2.5-20-2001 и СНиП 2.04.05–91.

Неправильная конструкция и использование, ненадлежащее присоединение к тепловому оборудованию может привести к неправильной работе и аварии.

Это руководство описывает принципы эксплуатации и монтажа дымоходов, излагает требования пожарной безопасности, которые отображены в документации.

• СНиП 41-01-2003 — «Кондиционирование, вентиляция, отопление»;
• НПБ 252–98 — «Теплогенерирующие аппараты, которые работают на разных видах топлива. Методика испытаний»;
• ГОСТ 9817–95 — «Бытовые аппараты, которые работают на различных видах топлива. Технические условия»;
• ВДПО — «Правила производственных работ, ремонта дымовых каналов и печей».

СНИП дымоходы должны соответствовать в полном объеме. После ввода в эксплуатацию дымохода выдается акт проверки дымоходов.

Правила монтажа гласят:

• Необходим полный и свободный вывод отработанных газов в атмосферу, тягу обеспечивает правильно подобранная высота и сечение трубы (п.5.1.1.ВДПО).
• Каждому тепловому прибору должен соответствовать отдельный дымоход  (п.3.70.СНиП-91).
• Диаметр дымохода должен быть не меньше выхода трубы теплового агрегата (3.71.СНиП-91).
• Толщина металлических труб должна быть не ниже 0,5 мм. Изготовлены они должны быть из легированной специальной стали с повышенной коррозийной стойкостью (ГОСТ).
• Для очистки продуктов сгорания в дымовых каналах должны быть предусмотрены карманы, глубина 250 мм. — (п.3.74 СНиП-91 и п.5.1.1.ВДПО).
• Каналы дымовые не могут иметь больше 3-х поворотов, и радиус их закругления не может быть меньше диаметра трубы — (4.2.17.ВДПО).
• Дымовая труба не может быть ниже 5-ти метров в высоту (п.3.73.СНиП-91). Такая высота обеспечивает нужную тягу и дает требуемое разрешение. При этом высота вытяжных вентиляционных каналов, которые располагаются рядом с дымовой трубой, должна быть равной высоте труб (5.1.14.ВДПО).
• Над крышей возвышение дымовых труб следует делать (п.3.73.СНиП-91):
  1. до 500 мм, если кровля плоская;
  2. до 500 мм выше парапета или кровли, если трубы расположены менее 1,5 м до парапета или конька;
  3. не менее оси конька или парапета, если дымовая труба расположена на 1,5 — 3 метра от парапета или конька.

     Высота трубы над кровлей

• Монтаж всех элементов проводится снизу (от самого генерирующего аппарата) и следует вверх. Монтаж труб производится путем ввода трубы в предыдущую. Для усиления герметизации в работе используются герметики, их рабочая температура должна быть не меньше 1000º (п.5.3.ГОСТ). Трубы и другие используемые элементы должны соединяться хомутами, соединения не должны попадать в сечение перекрытия. Через каждые два метра дымохода должно быть установлено крепление-кронштейн к стенке, тройник следует крепить опорным кронштейном. Все элементы дымохода присоединяются к строительной конструкции также кронштейнами. Исключается прогибание конструкции (4.2.14.ВДПО).

Правила устройства дымоходов говорят, что размещение дымовых каналов разрешено внутри стен, изготовленных из негорючих материалов. Если такие стены отсутствуют, требуется использовать коронные и насадные трубы (п.3.69.СНиП-91).

Подлежат теплоизоляции участки дымохода, проходящие через неотапливаемые помещения и с наружной стороны строения, чтобы не происходила конденсация тепловых паров и газа топочного во внутренней части дымохода (4.2.16.ВДПО).

Согласно требованиям ВДПО и СНиП-91, разрешено размещение таких вариантов дымоходов:

• При модульные системе дымоходов запрещается:
  1. Растапливание горючими жидкостями.
  2. Растапливание дровами, превышающими размер самой топки.
  3. Сушка одежды, обуви и других предметов на деталях дымоходов.
  4. Удаление сажи с помощью выжигания.
  5. Запрещена эксплуатация агрегата методом, который не указывается в руководстве.
  6. Заливка водой огня в топке.
  7. Применять хлор для его соединений.

Проверка дымоходов квалифицированным специалистом должна производиться не менее двух раз в течение отопительного периода. Для уверенности в работе теплового агрегата следует проводить обследование дымоходов, и это должны делать специалисты.

• Когда к дымоходу присоединяется два котла, сечение трубы определяется при их совместной работе ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 6). Размеры дымоходов определяются путем расчета, который обозначен в технической документации.
• Газовые приборы не бытового назначения (пищеварительные котлы, оборудование ресторанов) разрешено подключать к общим дымоходам.
• Разрешается монтаж дымоотводящих труб с выходом через одну, при этом должен быть произведен дополнительный расчет сечения трубы.
• Выброс отработанных газов для нескольких приборов допускается. Расчет должен производиться на разных уровнях, согласно ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 3).
• Сечение и высота дымохода определяется с учетом работы всех приборов одновременно, ДБН В.2.5-20-2001.

Сделанные, согласно СНИП, дымоходы, работают качественно и не противоречат законодательным нормам.

Соединения труб

При монтаже требуется применение сварки. Контроль качества сварочных работ регламентирован в СНиП 3.05. 03.85 5.

Сварка труб отопления

• Присоединять газовые водонагреватели и иные газовые приборы к дымоходу требуется трубами, которые изготовляются с применением кровельной стали.
• Длина соединенных труб не должна превышать 3-х метров в новых зданиях и более 6-ти метров в уже существующих.
• Уклон трубы по отношению к прибору должен составлять не менее 0,01.
• На трубах, отводящих дым, допускается не более 3-х изгибов, радиус не должен быть меньше диаметра трубы.
• Соединение труб должно быть плотным, вхождение одной трубы в другую должно быть не меньше половины диаметра трубы.
• Если трубы изготовлены из черного железа, они требуют покраски огнестойким лаком.

Внимание: Если вышеперечисленные требования нарушаются, водонагреватели подлежат отключению от газоснабжения.

—>

Если для отопления в доме выбран газ, следует позаботиться об отводе продуктов горения. Это значит, что нужно выбрать и правильно установить дымоход для газового котла. Соблюдением норм и правил в этом вопросе категорически нельзя пренебрегать, поскольку это может поставить под вопрос не только здоровье, но и жизнь жильцов дома.

Требования к дымоходам для газовых котлов

Все требования к дымовым каналам прописаны в нормативных документах — СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Их выполнение — обязательно. Если обобщить, то все можно свести к нескольким пунктам:

• Сечение (диаметр) дымохода не может быть меньше чем выходной патрубок на котле. То есть, если выход газового котла 150 мм, то дымоход должна иметь внутреннее сечение не менее 150 мм. Больше — можно, меньше — нет. В крайнем случае могут закрыть глаза на разницу в несколько миллиметров.
• Дымоход должен идти вертикально вверх. Желательно разработать конструкцию так, чтобы наклонных участков не было. В крайнем случае допускается уклон в 30°. Протяженность наклонного участка — не более высоты помещения.
• На все протяжении дымохода он не должен иметь искривлений и заужений.
• Дымоход необходимо делать из газонепроницаемых материалов.
• Стыки тщательно изолировать — они должны быть герметичными (не должны пропускать газообразные вещества и не должны пропускать влагу).
• Так как дымовые газы на выходе современных газовых котлов имеют невысокую температуру, велика вероятность образования конденсата. Потому при устройстве дымохода в нижней его части необходимо предусмотреть конденсатосборник. Это съемный стакан из стойких к химическим веществам материалов. Лучший вариант — конденсатосборник из нержавеющей стали, более дешевый — пластиковый. Оцинкованная сталь — более дешевый вариант, но быстро разрушается.
• Дымоход для газового котла в частном доме должен иметь такую высоту, которая будет обеспечивать хорошую тягу. Для этого он должен возвышаться на 50 см над коньком крыши, если выводится в непосредственной близости от нее.
• На верхушке трубы желательно установить защитный козырек — зонтик. Он защищает трубу от засорения и попадания осадков.

Это основные требования. Их выполнять обязательно. Они обеспечивают требуемую степень безопасности. Ведь то, что выхлоп газового котла не имеет цвета, не значит, что он безвредный. Потому всем моментам обеспечения безопасности необходимо уделить максимум внимания.

Конструкции котлов и способы устройства дымовых труб

Есть два типа горелок для газовых котлов:

• Открытые. В них кислород для горения забирается из помещения, в котором установлен котел. Потому такой тип горелок или отлов называют еще «атмосферными». В таких газовых котлах отвод дымовых газов требует наличия трубы с выходом в атмосферу и хорошей тягой.


• Камеры сгорания закрытого типа (турбированные котлы). Они работают в паре с дымоходами коаксиального типа — из двух вставленных друг в друга труб. По одной трубе отводятся продукты сгорания, по другое поступает воздух для поддержания горения. Коаксиальная труба обычно выводится через стену на улицу. Потому говорят, что подобные газовые котлы не имеют дымохода. Но, при желании, вывести дымовую трубу можно и в атмосферный дымоход. В этом случае нужна нормальная тяга (при выводе в стену это неважно, так как движение газов обеспечивает турбина).

Понятно, что выбор типа дымохода в первую очередь зависит от типа камеры сгорания. В одном случае это должна быть коаксиальная труба, в другом — обычная. Но кроме этого есть еще множество нюансов по конструктивному исполнению.

Из какого материала

Дымоход для газового котла в частном доме можно сделать из разных материалов. Основное требование — стойкость к химически агрессивным веществам, неспособность пропускать газы. Традиционно используют несколько материалов. О достоинствах и недостатках,особенностях сборки каждого из них поговорим подробнее.

Кирпичный дымоход

Сегодня это уже не самый популярный тип дымоходов. Он получается тяжелым, при большой высоте требует наличия фундамента. Кроме того кладка кирпичного дымохода занимает немало времени.

Вместе с тем, этот вид дымовых труб обладает рядом отрицательных качеств. Первое — внутренние стенки его негладкие, что способствует скоплению сажи, ухудшает тягу. Второе — кирпич — гигроскопичен. Потому стекающий по стенкам конденсат впитывается, что способствует быстрому разрушению.

Чтобы решить эти проблемы внутрь кирпичного дымохода вставляют гладкую трубу подходящего диаметра. Обычно это труба из нержавеющей стали или асбеста. При строительстве такого комбинированного дымохода необходимо уделить внимание следующим вещам:

• Стыки трубы-вкладыша надо делать герметичным. Если это обычные или сендвич-трубы из нержавеющей стали, все происходит стандартно — дымоход собираем по конденсату. Если вкладыш сделан из асбестоцементных труб, придется позаботиться о герметичности стыков. Причем замазать стык цементом — не вариант. Такое соединение никак не является герметичным — конденсат будет впитываться. Придется придумывать герметичные хомуты, использовать гидрофобные (водоотталкивающие) составы. Причем они должны быть еще и химически стойкими. Как вариант, можно рассмотреть промазывание стыков жаростойкими герметиками с температурой эксплуатации порядка 200°C.
• Для того чтобы конденсат образовывался как можно меньше, трубы (даже внутри кирпичного кожуха) лучше утеплить. Для этого желательно использовать утеплитель, который не боится намокания.
• Внизу к трубе-вкладышу обязательно должен быть пристроен конденсаотосборник. Доступ к нему должен быть свободным.

Если сделать дымоход для газового котла по этим правилам, то даже при обильном выделении конденсата с ним легко будет справиться.

Нержавеющая сталь — одностенные трубы и сендвич

Современные газовые котлы устроены так, что температура дымовых газов на выходе не очень высокая. Потому конденсат образуется всегда. При хорошей тяге большая его часть улетает в трубу, при хорошем утеплении оставшаяся часть испаряется. Так и получается, что в конденсатосборнике жидкость присутствует не всегда. Но сам конденсат образуется при работе газового котла все время. Когда-то в большем количестве, когда-то в меньшем. В связи с этим, требования к нержавеющей стали для дымохода высокие: она должна выдерживать длительный контакт с едкими веществами. Этим требованиям отвечает в основном пищевая нержавейка. Да, она стоит немало, но только она будет служить годами.

Теперь о том, делать дымоход для газового котла из одностенной трубы или из сендвич-труб. Для того, чтобы конденсат образовывался в минимальных количествах, желательно чтобы дымоход не остывал. То есть, его надо утеплять. И хоть сендвич-дымоход имеет прокладку из утеплителя, при наружной прокладке (на улице) его тоже лучше утеплить — дольше прослужит, лучше будет тяга. Но в данном варианте потребуется меньше утеплителя — один слой, тогда как обычную трубу, возможно, придется оборачивать двумя или даже тремя слоями. Так что затраты на обустройство дымохода из одно-стенной нержавеющей трубы и сэндвичей будут сопоставимы. Просто в первом случае придется использовать большее количество утеплителя, во-втором меньшее.

Если говорить о надежности, то сендвич-дымоходы более надежны, хотя бы из-за того, что состоят из двух слоев металла. Кстати, если будете дымоход утеплять, наружные трубы могут быть из оцинкованной стали — с конденсатом они не контактируют, температуры невысокие, а внешний вид неважен, так как все будет обматываться утеплителем.

Керамические дымоходы

Керамические дымоходы хороши всем: они долговечны, надежны, хорошо переносят контакт с агрессивными веществами. Но имеют два существенны недостатка. Первый — они стоят дорого. Второй — имеют большой вес, так что при устройстве высокого дымохода требуют наличия фундамента. А это — дополнительные расходы к итак немалой сумме. Зато срок эксплуатации такого дымохода исчисляется десятилетиями.

Асбоцементные трубы

Некогда это был самый популярный вид материала при строительстве дымоходов для газового котла в частном доме. Материал, конечно, пористый, имеет шероховатые стенки, да и сечение у него неидеальное (не круглое, а скорее, овальное). Но это, пожалуй, самый дешевый вариант.

При использовании асбоцементных труб для дымохода газового котла необходимо:

• Делать его максимально прямым, стараясь стыки делать ровными.
• Стыки герметизировать. Как уже говорили, просто замазать цементном — не вариант. Необходимо герметичное соединение. Несколько решений проблемы — использование гидрофобных присадок в раствор, обмазка высохшего цементного раствора герметиком, использование герметичных хомутов.
• Для уменьшения количества конденсата трубу делать высокой, хорошо утеплять.

В общем, ничего нового, все те же правила, что и для описанных выше материалов, но добавляется морока со стыками. Так что в результате по цене дымоход из асбестовых труб получается практически таким же, как и из нержавеющей стали.

Для котлов с открытой камерой сгорания

Для газовых котлов с атмосферной горелкой необходим дымовой канал, обеспечивающий хорошую тягу — удаление продуктов сгорания происходит за счет движения воздуха по трубе. Потому его делают максимально прямым, желательно — с гладкими стенками. Есть два варианта исполнения:

• Вывести горизонтально через стену, затем, вдоль наружной стены, вверх до требуемой высоты. Этот вариант еще называют наружный дымоход.


• Вести трубу вверх от котла, пройти все перекрытия, крышу, вывести над кровельным материалом. При необходимости можно отвести трубу подальше от стены, сделав два колена по 45°. Изгибы под 90° при такой конструкции лучше не делать.

Какой из вариантов лучше? Проще реализуется наружный дымоход — с выводом через стену. Важно только правильно пройти через стену (соблюсти противопожарный зазор, если стены горючие). Но для данного варианта требуется хорошее утепление, качественное крепление к стенам. И даже при таких условиях конденсата обычно много. Потому установка на выходе тройника и конденсатосборника обязательна.

В случае с выводом дымохода через крышу есть, как минимум, два сложных момента — проход через перекрытие первого этажа и через крышу. В этих местах устанавливают специальные проходные узлы. Они обеспечивают должную степень противопожарной безопасности.

Особенности сборки металлических труб

Если собирают используют сендвич-трубы или одностенные металлические, то наружный дымоход для газового котла собирают «по конденсату». То есть вставляя верхнюю трубу внутрь нижней. Это возможно за счет наличия гофрированного края с одной стороны.

При сборке дымохода внутри здания конструкцию собирают «по дыму». В данном случае важнее, чтобы газы не попали в помещение. Потому разворачивают трубы так, чтобы верхний элемент надевался на уже установленный.

Есть третий вариант — собрать два контура по-разному: наружный по дыму, внутренний — по конденсату. Дя такой сборки обязательно использовать сендвичи, так как только у них имеется два контура. Это — лучший из вариантов, так как защита получается полной, но сборка сложная.

Дымовые трубы в шахте (коробе)

Чтобы коммуникации не портили интерьер, их часто «упаковывают» в шахту — специально построенный короб. Внутри находятся, как правило, дымоход (или дымоходы, если устройств работает несколько), вентканалы, могут быть стояки водопровода, отопления, канализации. В любом случае, трубу дымохода лучше закрыть теплоизоляцией. Если в отапливаемом помещении утеплитель еще можно не использовать, то на чердаке (особенно, если он холодный), утепление должно быть обязательно. Используют базальтовую вату с температурным режимом эксплуатации не менее 300°C.

Утепление положительно повлияет на температуру внутри дымовых труб, что даст повышение тяги и снижение количества конденсата. Но не забывайте, что говорим мы именно о газовых котлах, а у них температура продуктов сгорания невысокая.

Для закрытых камер сгорания

Коаксиальный дымоход выглядит как труба в трубе. Конструкция поставляется готовая, собирается быстро и без проблем. Нужно знать только диаметр выходного патрубка и параметры — высоту, длину.

Устройство коаксиального дымохода — самое простое. Труба поднимается над котлом и поворачивается на 90°. От нее до потолка должно быть не менее 20 см. Далее она проводится через отверстие в стене, снаружи должна заканчиваться не менее чем в 30 см от стены.

Нормируется еще высота относительно уровня земли — выход трубы должен быть не ниже 20 см над грунтом, и расстояние до ближайшей стены — от окончания трубы до стены должно быть не менее 60 см.

Одним из важнейших отделов отопительной системы, работающей на газе, является правильно устроенный дымоход. Не случайно работники газовой службы предъявляют строгие, но обоснованные требования к дымоходам газовых котлов. От устроенной должным образом системы зависит не только эффективная работа газового котла, но и безопасность жителей дома. При работе газовых приборов нет видимого дыма, как от приборов, работающих на твердом топливе, но это не значит, что отсутствует возможность скопления угарного газа. Он тем и опасен, что может негативно воздействовать на здоровье человека незаметно для него.

Требования к дымоходам газовых котлов

Владельцы частных домов обязательно должны знать, как устроена конструкция дымоотводящей системы в доме, где они проживают, для того, что осуществлять правильную ее эксплуатацию. А те, кто только собирается произвести установку газового отопительного прибора, должны быть заранее осведомлены о том, какие бывают дымоходы, и каким образом их устраивают, чтобы определиться, какой из них выбрать.

Виды дымоходных систем газовых котлов

На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

Кирпичный дымоход

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход

Керамический дымоход в разрезе

Такие дымоходы имеют большое количество положительных качеств, которые особенно хорошо проявляются в случаях, когда работа по монтажу будет проводиться самостоятельно. Конструкция проста и надежна, легка в установке, имеет высокую степень пожаробезопасности и, что очень важно, вполне доступна по цене. Но, нужно отметить, что даже имея столько положительных сторон, керамические дымоходы не пользуется большой популярностью.

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках. Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе.

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трехслоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

 Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

• Соединительные патрубки, который соединяет трубу с котлом — переходники.
• Трубы различной длины.
• Проходные патрубки.
• Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
• Конусообразный наконечник.
• Отводы.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

• Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
• В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
• Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
• Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
• Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
• Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.
• Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров. В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

• Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

 При устройстве дымоходной системы запрещено:

• Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
• Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
• Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
• Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
• Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Пошаговый монтаж дымохода газового котла

Монтаж дымохода

 Монтаж системы дымоотвода происходит следующим образом:

• Производится точная разметка прохода трубы через перекрытие и кровлю — этот процесс необходимо неоднократно проконтролировать, чтобы не совершить ошибки.
• Далее устраиваются отверстия по разметкам для прохождения трубы.
• Монтируют адаптер для перехода, который соединяется с патрубком, расположенным на котле.
• Затем присоединяют тройник, имеющий отделение для сбора влаги, и закрепляют специальнымкронштейном.
• Стыкуется следующий участок дымохода. Если нужно, то используется элемент, называемый «колено».
• Если труба будет пропускаться через перекрытие, в комплект дымохода нужно включить специальный проходной патрубок. Труба проходит через металлический лист, в котором устроено для нее отверстие немного большего размера, чем диаметр трубы. Лист прикрепляют к перекрытию.
• Стыки двух отрезков труб для надежности фиксируются хомутами, их стягивают болтами.
• Дымоход закрепляют к стене на специальные кронштейны с шагом, примерно, два метра.
• Завершает конструкцию наконечник в виде конуса.
• Последним этапом производится изоляция дымоходной трубы от горючих материалов на переходах.

Нельзя не осветить нюансы выбора и установки дымохода, в зависимости от его месторасположения. Он может быть установлен снаружи и закреплен к стене (настенные), или проходить внутри строения.

Внутренний дымоход

• Если от дымохода должно исходить тепло во все помещения, где он будет проходить, не нужно выбирать трубу с внутренней теплоизоляцией, утепляют ее только с наружной стороны.
• Нужно учесть, что при прохождении дымохода внутри дома, повышается риск проникновения продуктов горения в комнаты, а также повышается пожароопасность. Поэтому очень важно идеально состыковать отдельные части и надежно закрепить их хомутами.
• Для монтажа потребуется большее количество различных дополнительных элементов, так как труба будет проходить, как минимум через одно перекрытие и кровлю.
• Не следует забывать, что если в будущем потребуется провести ремонтные работы на подобном дымоходе, то это станет достаточно проблемной задачей.

Сравнение наружной и внутренней схем расположения дымохода

Наружный дымоход

• Наружный вариант дымохода требует правильно рассчитанной теплоизоляции.
• Преимуществом можно назвать безопасность этого элемента отопления.
• Монтаж дымохода, проходящего снаружи, намного проще, нежели внутреннего.
• В случае необходимости проведения ремонта, его также легко можно будет провести при любых создавшихся условиях.

Как избежать скопления конденсата в дымоходе газового котла — видео урок

Любая часть отопительной системы должна быть устроена максимально аккуратно, и нельзя к этому относиться халатно. Поэтому, если нет опыта работы в этой области, лучше всего обратиться к специалисту, который знает свое дело, или в фирму, занимающуюся монтажом дымоходов.

Рекомендуем статьи по темеВарианты кирпичных печей для домаПроход дымохода через деревянное перекрытиеПечные трубы и дымоходыИспользуемые источники:

• https://klimatlab.com/otoplenie/gaz/dymoxod-dlya-gazovogo-kotla-trebovaniya.html
• http://stroiaktiv.by/blog/trebovaniya-k-montazhu-dymovyh-trub-kotelnoj-chastnogo-doma
• http://sdelaikamin.ru/vybor-dimohoda/dymohody-snip-85
• https://kak-sdelano.ru/otoplenie/dyimoxod-dlya-gazovogo-kotla
• https://kamin-expert.ru/dyimohod/trebovaniya-k-dyimohodam-gazovyih-kotlov.html
