Нижнее подключение радиаторов отопления — плюсы и минусы метода

Плюсы и минусы диагонального подключения радиаторов отопления надо знать, если при монтаже выбрана именно такая схема. Во многих случаях она оправдывает себя, а иногда малоэффективна. В первую очередь учитывают тип жилья: частный дом или квартира в многоэтажном здании.

Содержание

Плюсы и минусы диагонального подключения радиаторов отопления

Отличительной особенностью диагональной схемы является подвод трубопровода к радиаторам. Чтобы отопление было максимально эффективное, нужно ознакомиться с положительными и отрицательными сторонами такого подключения.

</p>

Плюсы:

1. Схема обладает высокой эффективностью, считается оптимальным выбором для частного дома. КПД отопления превышает 90%.
2. При диагональном способе подключения можно устанавливать на отопительном приборе обогрева большое количество секций – оптимально до 24 штук.
3. Во время циркуляции теплоносителя по секциям образуется контур градиента.

Минусы:

1. Эффективность отопления достигается, когда подключение способом по диагонали выполнено в двухтрубной системе. Для однотрубной схемы такой вариант плохо подходит.
2. Подвод двух труб к отопительному прибору обогрева с разных сторон не эстетично смотрится внутри помещения.
3. При диагональной схеме подвод патрубков к прибору обогрева происходит с двух сторон. В будущем, если надо добавить или уменьшить количество секций, трубопровод придется разрезать.
4. Для квартир диагональная схема используется редко, а в некоторых случаях вовсе не доступна.
5. Монтаж отопительного контура по диагональной схеме затратный, так как требует больше материалов и работы.

Чтобы иметь четкое представление о диагональном способе подсоединения, надо разобраться с его особенностями и нюансами.

Особенности подключения радиатора по диагонали

Благодаря подключению подводящих патрубков с двух сторон, нагретый теплоноситель равномерно распределяется по всем секциям. Самой эффективной считается схема, когда подача подсоединена вверху, а отток – внизу. Ведь по законам физики горячая жидкость всегда располагается выше холодной. Однако бывает диагональное подключение радиаторов отопления с нижней подачей теплоносителя. КПД такой системы меньше. Связано это с тем, что по тем же законам физики остывающему теплоносителю в нижней части секций сложнее направляться вверх к отводящему трубопроводу.

</p>

Увеличенное количество трубных линий портит внешний вид, но в частном доме эстетика уходит на задний план. Подключение приборов обогрева по диагонали с верхней подачей обладает большим КПД, и это главное для потребителя.

Схема комплектации отопительного прибора при диагональном способе подсоединения тоже отличается. Батарею обязательно оснащают краном Маевского. Устанавливают его на свободном от трубопровода верхнем коллекторе. Кран помогает стравливать воздух, иначе при завоздушивании часть секций не прогреется.

Важно! Конструкция кранов Маевского разнообразна. Существуют модели с рычажками, рукоятками, под отвертку или ключ.

Независимо от того, что у диагонального подключения радиаторов подача снизу или сверху, отводящая труба всегда подходит. Снять при необходимости батарею невозможно без разрезания трубопровода. Чтобы избежать таких неудобств, подключение выполняют разъемными муфтами. Раньше использовались так называемые резьбовые сгоны. Их недостаток в том, что металл быстро поддается коррозии. Через пару лет раскрутить такой сгон сложно. В современном отоплении ставят «американки». Муфта состоит из двух частей, между которыми расположено уплотнительное кольцо. «Американка» легко раскручивается ключами, после чего можно свободно демонтировать прибор обогрева.

Вместе с «американками» на каждый патрубок ставят запорную арматуру. Если радиатор зимой потек, его кранами перекрывают и демонтируют для ремонта. Остальная система продолжает функционировать.

В отоплении с диагональным способом подсоединения важно правильно расположить на стене радиатор. По установленным нормам соблюдают следующее расстояние:

• от нижней поверхности подоконника до верхней части секций 5-10 см;
• от пола до нижней части секций 8-12 см;
• от стены до секций тыльной стороны отопительного прибора 2-5 см.

Соблюдение зазоров обеспечивает оптимальные условия для конвекции воздушных масс вокруг батареи.

Важно! Радиаторы устанавливают строго горизонтально по уровню, чтобы уменьшить вероятность завоздушивания секций и образования кальциевого осадка.

Виды диагонального подключения батареи

Существует несколько видов схем, по которым происходит диагональное подсоединение приборов обогрева в системе отопления. Общее у них то, что в любом варианте подвод трубопровода осуществляется с двух сторон. При двухстороннем присоединении КПД радиатора больше, чем при одностороннем подключении.

</p>

Важным различием у диагональной системы является подвод подающей и отводящей трубы. Эффективной считается схема, где подача подключена к верхнему коллектору батареи, а обратка – подходит снизу. Такой вариант подходит для самотечных систем автономного отопления, где не предусмотрен циркуляционный насос. При обратном подводе (подача снизу, а обратка сверху), КПД уменьшается. Схема подходит для закрытого типа отопления, где перекачкой теплоносителя занимается циркуляционный насос.

Еще одним различием является то, что подключение приборов обогрева по диагонали можно выполнять в однотрубном и двухтрубном отопительном контуре.

Диагональное подключение радиатора отопления при однотрубной системе

Схема подразумевает использование в контуре одной трубы. Из нее сформировано кольцо. Другими словами, закольцованная одна линия исполняет роль подачи и обратки. К ней отводящими патрубками по диагонали подведена батарея.

Диагональное подключение радиаторов в двухтрубной системе отопления

У двухтрубной системы аналогично контур выполнен кольцом, но трубы идет две. По подающему трубопроводу направляется нагретый котлом теплоноситель. По обратной трубе (обратке) теплоноситель отводится от радиаторов и направляется в котел для прогрева. Обогревательный прибор у двухтрубной системы подключают отводящими патрубками к обеим линиям общего контура.

Где размещать диагональную систему подключения радиатора

Систему используют в автономном и централизованном отоплении. Больше она подходит для частных домов, чем квартир. Автономное отопление бывает открытого и закрытого типа.

</p>

Если подсоединение по диагонали выбрано для самотечной системы, трубопровод укладывают под уклоном. Подача всегда идет на возвышение, а обратка – на понижение. Отсутствие циркуляционного насоса не позволяет равномерно распределять теплоноситель. Дальние по кольцу радиаторы всегда будут холоднее тех, которые расположены ближе до котла. Проблему решают параллельным двухтрубным подсоединением. Подающая труба от котла и расширительного бака подходит патрубками к верхнему коллектору каждой батареи. Аналогично от нижнего коллектора каждого прибора обогрева отходит патрубок к обратной трубе, подсоединенной к нижней части котла. Сам отопительный прибор устанавливают в приямке, чтобы основной контур был выше по уровню.

Важно! Самотечную систему можно устанавливать в здании максимум с двумя этажами. Вдобавок ограничивается длина контура, количество батарей. Минусом является невозможность подключить «теплый пол».

</p>

Централизованное и автономное отопление закрытого типа предполагает использование циркуляционного насоса. Теплоноситель подается под давлением. Отпадает необходимость соблюдения уклонов, вывода расширительного бака большого объема в верхнюю точку. В принудительном отоплении диагональ подходит для однотрубной и двухтрубной системы. Вдобавок подающий трубопровод можно подвести к верхнему или нижнему коллектору прибора обогрева.

На видео больше информации о подсоединении радиаторов:

Схемы диагонального подключения радиаторов отопления

Самой эффективной и правильной считается двухтрубная схема, когда дело касается диагонального способа подключения. Подающую ветку лучше подводить к верхнему коллектору с одной стороны, а обратку – к нижнему коллектору с другой стороны радиатора. Двухтрубная схема отлично работает в самотечной и принудительной системе. Однако важно правильно расположить подающую и отводящую линию.

</p>

Так как при принудительной циркуляции теплоноситель подается под давлением, подающую и обратную линию можно расположить по полу ниже батареи. Схема выигрывает в эстетичности, так как на стене видны только подходящие к коллектору патрубки.

</p>

При естественной циркуляции двухтрубная схема выглядит не эстетично, так как выше радиаторов по стене пролегает подающая ветка. От нее идут отводные патрубки к верхним коллекторам каждой батареи. Обратная линия пролегает по полу. По-прежнему она остается менее заметной.

</p>

По эффективности однотрубная схема проигрывает во всем, но есть один плюс. При нижней разводке диагональный способ подключения позволяет увеличить теплообмен на 15%, чем у других систем, например, «ленинградки», где оба подводящих патрубка от одной трубы подключены только к пробкам нижних противоположно расположенных коллекторов.

Как диагонально установить радиатор

Прежде чем приступить к монтажу, необходимо точно определиться со схемой. Она будет отличаться в зависимости от вида отопления. Важным нюансом является тип жилья: частный дом или квартира в многоэтажном здании.

Диагональное подключение радиаторов отопления в квартире

Для квартир редко принято подключать батареи по диагонали. В многоквартирных домах чаще встречается боковой подвод. То есть, в однотрубной и двухтрубной системе отводящие патрубки от стояков подсоединяют к верхнему и нижнему коллектору с одного бока.

</p>

Недостатком является невозможность прогрева длинных батарей. Если набрано от 12 и больше секций, то каждый последующий элемент будет холоднее предыдущего. Только по этой причине диагональное подключение радиаторов отопления в многоквартирном доме специалисты рекомендуют использовать. Даже если у батареи больше 12 секций, теплоноситель равномерно будет циркулировать по каждой из них.

Диагональное подключение радиаторов отопления в частном доме

Совсем иначе обстоят дела с частным домом. Отопительный контур здесь обычно небольшой. Теплоноситель отлично циркулирует по всем секциям в однотрубной и двухтрубной схеме. Однако оптимально отдать предпочтение второму варианту.

</p>

Монтаж происходит в следующем порядке:

1. На стене наносят разметку, монтируют кронштейны. Участок стены, прилегающий к тыльным секциям, обклеивают фольгированным материалом. Отражающий экран увеличит теплоотдачу отопительного прибора на 30%.
2. Следующим этапом комплектуют батарею. На один верхний коллектор ставят кран Маевского. К противоположному верхнему коллектору будет подходить подающая труба. Здесь ставят «американку» и запорный кран. Аналогичный комплект ставят на нижний коллектор с противоположной стороны. Здесь будет подходить обратка. Оставшийся свободный второй коллектор снизу закрывают заглушкой.
3. Укомплектованную батарею навешивают на кронштейны, подсоединяют к общему контуру. Способ подсоединения зависит от выбранных труб (пластик, металл).

По аналогичному принципу монтируют все радиаторы. По окончании работ закачивают теплоноситель, проверяют отсутствие протечек.

Советы профессионалов

Несколько полезных рекомендаций помогут точнее определиться с выбором схемы:

• для квартир подключение по диагонали выгодно, если у прибора обогрева 12 и больше секций;
• оптимально отдать предпочтение диагонали, если разводка двухтрубная;
• подачу всегда надо стараться подводить к верхнему коллектору, а обратку – к нижнему.

В отоплении с принудительной циркуляцией можно отдать предпочтение диагонали при однотрубной системе, а подающую трубу подводить к нижнему коллектору. Однако эффективность обогрева снижается.

Заключение

Плюсы и минусы диагонального подключения радиаторов отопления лучше узнать можно только на практике. Чтобы не допустить ошибки, при выборе схемы желательно проконсультироваться у специалистов. Они подскажут все нюансы с учетом конкретной ситуации.

При самостоятельном монтаже отопительной системы к котлу подключают обогревательные батареи, делая однотрубную или двухтрубную разводку и выбирая схему их подсоединения. Один из наиболее популярных вариантов – диагональное подключение радиаторов отопления, имеющее ряд существенных преимуществ перед другими схемами, а также некоторые недостатки.

Следует отметить, что от правильного выбора способа присоединения теплообменников зависит эффективность работы всей отопительной системы и соответственно расход финансовых средств на подогрев теплоносителя. Поэтому перед принятием решения о выборе схемы отопления полезно ознакомиться с различными вариантами подключения батарей, сравнить их преимущества и недостатки, определиться с типом приобретаемых теплообменных приборов.

Рис. 1 Однотрубное присоединение по диагонали

Способы подключения радиаторов

Основная задача при выборе схемы отопления – определить правильный вариант, оптимально сочетающий в себе эффективность и финансовые затраты. Для этого разработчик имеет в своем распоряжении различные типы разводки, способы включения батарей, расположения их входных и выходных патрубков, размещения относительно котла, гидроаккумулятора или накопительной емкости.

Однотрубный

Однотрубное подключение радиаторов относят к самым дешевым способам обогрева помещений, для его реализации тепло подается последовательно в каждый из обогревателей. С выхода последнего по обратке рабочее тело поступает в котел и после нагрева снова направляется в радиаторы отопления, совершая круговое циклическое движение.

Однотрубная система широко применяется как в многоэтажках, так и в индивидуальном строительстве при обогреве коттеджей и дач. К ее преимуществам относят минимальный расход материалов, существенным недостатком является неравномерный нагрев – к радиатору, самому последнему в цепи, поступает жидкость с наименьшей температурой.

Рис. 2 Соединение радиаторов в однотрубной системе по схеме ленинградка

Решить проблему неравномерного прогрева в однотрубной разводке помогают различные инженерные решения, которые с одинаковой эффективностью используют в коммунальном и индивидуальном домостроении. Правильное подключение радиаторов отопления при однотрубной системе состоит в выборе одной из двух популярных схем ленинградки – с подсоединением отводов внизу или по диагонали.

В ленинградке реализовано последовательное подключение радиаторов отопления следующим способом: трубопровод проходит внизу у пола от выхода ко входу котла, делая замкнутую петлю, а все теплообменники подключаются к ней параллельно через нижние (верхние) входные и выходные фитинги.

Подключение радиатора к однотрубной системе отопления с байпасом широко применяется в многоквартирных и частных домах, для его реализации задействуют входной и выходной батарейные фитинги с одной стороны, а между подающей и обратной трубой врезают вертикальную перемычку небольшого диаметра (байпас на рис. 9 слева).

Рис. 3 Горизонтальные варианты подключения батарей отопления при двухтрубной системе

<center></center>

Двухтрубный

Применение двух труб помогает избавиться от главного недостатка, который имеет однотрубная подводка – неравномерный нагрев теплообменников. В двухтрубной разводке используются два трубопровода: первый подводит тепловой носитель к отопительным приборам, а второй работает в обратке, транспортируя охлажденную жидкость к котлу. Таким образом, температура последнего в двухтрубной системе теплообменника практически не отличается от параметров первого. Двухтрубная подводка не так часто применяется в коммунальном домостроении, в индивидуальном строительстве имеет несколько вариантов соединения, основные из них – тупиковый и попутный.

В тупиковом варианте включение радиаторных устройств производят последовательно от котла подающим и обратным трубопроводом, при этом чем дальше расположен обогреватель, тем по большему пути проходит до него тепловой носитель. Присоединение последней в цепи батареи происходит по самому длинному пути – это приводит к тому, что тепловые обменники при таком включении прогреваются неравномерно.

Правильное подключение радиаторов отопления при двухтрубной системе – применение попутной схемы Тихельмана, в которой рабочее тело в подающей и обратной линии двигается по замкнутому контуру в одном направлении (отсюда название – попутка). При ее реализации, в отличие от тупикового монтажа, где трубы как бы упираются в тупик на крайнем нагревателе и возвращаются обратно, используется круговая проводка. В этом варианте общая длина контура подачи и обратки, подходящего к каждому радиатору, одинакова вне зависимости от расстояния до котла – это способствует их равномерному прогреву.

Читайте также:  Почему образуется конденсат на трубах?

Таким образом, попутка является наиболее выигрышной из всех рассмотренных выше разводок с точки зрения равномерности прогрева теплообменников – это помогает сэкономить финансовые средства на установке регулировочных элементов (терморегуляторов) в каждое отдельно стоящее устройство.

Рис. 4 Лучевая схема подключения радиаторов отопления при двухтрубной системе

Лучевая разводка

Во многих частных домах практикуют два типа обогрева помещений – с помощью теплых полов из залитого в стяжку полимерного трубопровода и батарей. Для их включения монтируют коллекторы, позволяющие подсоединять к центральному стояку большое количество контуров, при необходимости к ним легко добавить батарею или половую петлю. Когда на этаже обогревают несколько комнат, коллектор устанавливают по его центру, пряча в стеновой нише – это позволяет уравнять длину всех контуров как теплых полов, так и батарей. Для включения радиаторов используют лучевое параллельное подсоединение каждого из них отдельной трубой подачи и обратки – таким способом достигается равномерная отдача тепла каждым из них с одновременной экономией трубных материалов.

Диагональное подключение радиаторов отопления

Для подсоединения радиаторов отопления по диагонали используют их верхний и нижний патрубки, расположенные на разных сторонах теплообменников, подсоединение таким способом применяют в разводке с одной или двумя трубами.

Диагональное подключение радиатора отопления при однотрубной системе позволяет добиться наиболее равномерного прогрева секций отдельно стоящего нагревателя, но если диагональ подразумевает последовательное включение каждой батареи в цепи, такая схема обладает наивысшей неравномерностью прогрева теплообменников по сравнению друг с другом.

В двухтрубной схеме диагональная подводка труб используется чаще других благодаря возможности эффективно использовать многосекционные батареи, при этом труба подачи подключается снизу или сверху. Диагональная схема подключения в отличие от аналогов позволяет реализовать наивысшую теплоотдачу обогревателя при подаче горячего теплоносителя в верхний патрубок и используя нижестоящий для обратки, число его радиаторных секций может доходить до 12.

Рис. 5 Теплоотдача различных схем подводки трубопроводов к батареям

<center></center>

Схемы подключения радиаторов

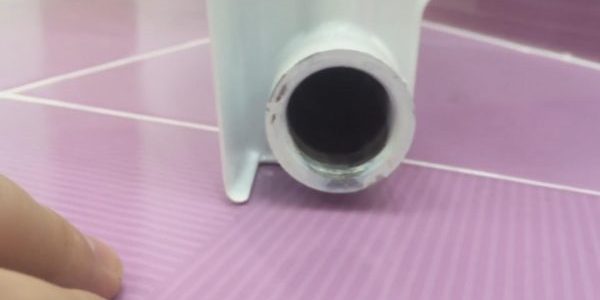

Каждый стандартный радиатор имеет по 4 патрубка для подсоединения к трубопроводу, исключение составляют лишь стальные модели с двумя нижними отводами – это дает возможность встраивать их в любую схему разводки, удобную для потребителя с точки зрения финансовых расходов и конструктивного исполнения. Помимо диагонального, используются и другие методы присоединения радиаторных обменников к трубопроводам.

Нижнее

Подключаться к системе отопления в нижней точке могут металлические радиаторы, имеющие для этого специальный узел внизу (бинокль) и соответствующую внутреннюю конструкцию. Иногда такой метод включения используют и в алюминиевых секционных батареях, но при этом воду дополнительно подводят к верхнему патрубку с помощью байпасной перемычки. В обоих рассмотренных случаях при подсоединении системы отопления обогревательные приборы подключаются снизу с одной стороны, поэтому подобный монтаж называют нижним односторонним.

Также снизу производят популярное соединение радиаторов в однотрубной системе – ленинградку, реализуемое путем присоединения к основной трубе нижестоящих фитингов теплообменников. Если подключаться к контуру с нижней стороны, эффективность теплопередачи снижается до 88% у ленинградки и еще на 10% при одностороннем размещении подходящих снизу труб.

Главное преимущество нижних узлов – эстетичный внешний вид батарей без нарушающих дизайн трубных отрезков при подводке под половой стяжкой.

Рис. 6 Боковое и нижнее подключение радиатора отопления в двухтрубной системе частных домов

Боковое

Боковое подсоединение патрубков батарей к магистрали является основным в многоквартирных зданиях, часто верхний и нижестоящий трубопроводы соединяют между собой байпасной перемычкой с кранами. Байпас позволяет реализовать постоянную подачу рабочего тела по стояку при возникновении аварийных ситуаций в любой из квартир, снимать радиаторы для их ремонта, замены.

Боковая подводка обладает меньшей теплоотдачей в сравнении с диагональю и не позволяет ставить теплообменники большой длины.

Советы при подключении батарей по диагональной схеме

Существуют два основных метода обогрева домов – самотечный и принудительный. В самотечном контуре горячий теплоноситель из котла самостоятельно поднимается вверх по стояковой трубе, на конце которой установлен открытый расширительный бак (его обычно размещают на чердаке частного дома). Самотечное движение воды происходит из-за того, что горячая жидкость имеет меньшую плотность за счет ее расширения при нагревании, и поэтому она выталкивается вверх нижними холодными массами. Далее нагретая вода поступает в радиаторы, установленные ниже расширительного бака, при этом все подводящие трубы должны иметь некоторый уклон.

Читайте также:  Армированные полипропиленовые трубы: правила выбора, подготовки и монтажа

Рис. 7 Самотечная двухтрубная система отопления – схема подключения радиатора

Диагональная схема в самотечных системах

В самочечных (гравитационных) контурах теоретически можно применить последовательное диагональное подключение батарей с входящим потоком через их верхний патрубок и отводом через нижний с другой стороны. От последнего радиаторного обогревателя вода может отводиться под уклоном к котлу, который обычно располагают в подвальном помещении. Существенный недостаток такого расположения – различная температура ближних к котлу и дальних радиаторов, которую невозможно выровнять терморегуляторами из-за последовательного подключения, поэтому количество батарей при такой разводке ограничено.

Данного недостатка избегают, используя параллельное двухтрубное подсоединение батарей к стоякам подачи и обратки. При таком подключении к каждому радиатору сверху от расширительного бака подходит своя труба, аналогично к котлу подводятся отдельные трубы от каждого прибора, соединяемые в одном узле. В данной схеме имеется возможность сделать температуру каждого теплообменника одинаковой, используя терморегуляторы или производя балансировку кранами с вентилями, регулирующими объем проходящего потока теплоносителя через каждый прибор.

Основные недостатки гравитационных контуров – малая высота зданий (не более 2-х этажей), небольшое количество монтируемых теплообменников из-за ограничений в длине трубопроводов, невозможность организовать теплые полы.

Рис. 8 Отопление с принудительным перемещением теплоносителя по диагонали

Диагональ в принудительных системах

В принудительных системах для передвижения теплоносителя по трубам подключают циркуляционный электронасос (его обычно ставят в обратную линию), который проталкивает водный поток своим рабочим колесом с лопастями. Это позволяет не делать уклоны, не нужно выводить открытый расширительный бак большого объема на чердак (вместо него устанавливается небольшой закрытый гидроаккумулятор), в систему можно заливать ядовитый антифриз – этиленгликоль. Так как подсоединение по диагонали является наилучшим с точки зрения эффективности работы (теплоотдачи) радиаторов, его используют довольно часто, хотя в эстетичности внешнего вида оно уступает другим вариантам.

Рис. 9 Вертикальная разводка в многоэтажных зданиях

<center></center>

Рекомендации по монтажу оборудования и подключению радиаторов

При монтаже магистрали отопления своими руками хозяину приходится решать задачу, как правильно подключить радиаторы, и в этом могут помочь следующие рекомендации:

• Если дом большой и в нем предусмотрен батарейный и коллекторный обогрев с теплыми полами, лучше обратиться к специалистам для составления плана разводки отопительной магистрали, расчета радиаторов отопления. Простые самотечные системы несложно спроектировать самостоятельно, уделив особое внимание уклонам, радиаторный принудительный обогрев без теплых полов также не нуждается в сложных расчетах.
• Для развоздушивания в каждый радиатор ставят кран Маевского, который позволяет спускать воздух, обеспечивая полное заполнение жидкостью его внутреннего пространства.

Рис. 10 Примеры размещения батарей

• К морально устаревшим чугунным батареям не подключают пластиковый трубопровод, рассчитанный на работу с современными алюминиевыми или стальными теплообменниками.
• Чтобы упростить обслуживание и ремонт циркуляционного электронасоса, следует вмонтировать в систему отопления параллельно ему байпасную перемычку.
• Стандартное место установки радиаторов отопления – под окнами, их рекомендуемая длина – около 70% от ширины оконного проема, для уменьшения теплопотерь в стенку за обогревателем помещают фольгированный отражатель инфракрасного излучения.
• При размещении батарей относительно подоконного пространства руководствуются следующими правилами: расстояние до стены – 30 – 50 мм, расстояния от пола и до подоконника – 100 – 120 мм.

Рис. 11 Правила установки батарей

Соединение радиаторов по диагонали применяется в двухтрубной и однотрубной системах отопления частных домов, при этом циркуляция теплоносителя по трубам может быть самотечной или принудительной. Наиболее оптимальный вариант эффективного подключения радиаторов, не требующий использования терморегуляторов на каждом отопительном приборе – двухтрубная попутная схема Тихельмана, в которой диагональная подводка труб к радиаторам наиболее эффективна с точки зрения их тепловой отдачи.

<center></center>

Отопительные батареи могут быть подключены по одной из трех схем. При выборе необходимо учитывать, что каждая имеет свои плюсы и минусы. В качестве основы выбора выступает схема разводки труб. Диагональное подключение радиатора отопления не используется в городских квартирах, так как в них обычно имеет место быть боковое подсоединение. Однако некоторые домашние мастера и специалисты при выборе эффективной системы предпочитают именно диагональный вариант.

Особенности схемы диагонального подсоединения

Если вы тоже задались вопросом о том, почему диагональное подключение является наиболее эффективным, то следует рассмотреть этот вариант более подробно. Если принять во внимание процесс, где задействованы горячий воздух или вода, то действие будет происходить по одному физическому закону, который предполагает подъем теплых масс наверх, тогда как холодные опускаются вниз.

Для обеспечения равномерного распределения тепла по объему радиатора следует распределить теплоноситель по батарее. Как было упомянуто выше, боковое подключение в городских квартирах выступает в качестве основной схемы. Ведь там используется принудительная циркуляция под высоким давлением. Диаметр выходящих и исходящих патрубков составляет всего лишь 20 мм. Через них вода поступает в батарею под высоким напором, что позволяет равномерно и быстро заполнить устройство.

Если же речь идет о частном домостроении, где циркуляция естественная, заполнение радиаторов происходит под воздействием вышеупомянутого физического закона. Именно поэтому горячие потоки проникают через верхний патрубок, выталкивая холодную воду через нижний выход с противоположной стороны. Два патрубка располагаются диагонально, если рассматривать прибор. Отсюда и следует название подключения. Теплоноситель заполняет батарею постепенно, отдавая тепло всему объему. Необходимо учитывать не только закон теплоотдачи, но и физический закон. Именно поэтому данная схема является наиболее эффективной.

Особенности реализации диагональной схемы

Диагональное подключение радиатора отопления вы можете реализовать самостоятельно. Работы следует начать с подготовки батареи. Для этого нужно позаботиться о наличии:

• самих отопительных устройств;
• запорной арматуры;
• труб;
• фитингов;
• других дополнительных приборов по типу счетчиков учета тепла, крана Маевского и термоголовки.

На первом этапе проведения работ устанавливается радиатор. При этом необходимо учитывать правила. Это обусловлено тем, что от них будет зависеть эффективность теплоотдачи. Когда используется диагональное подключение радиатора отопления, часть оконного проема должна совпадать с осью радиатора. До верхнего коллектора от подоконника необходимо соблюсти расстояние в пределах 15 см. Что касается шага от пола до нижней части коллектора, то он должен быть таким же. От стены до батареи необходимо ставить расстояние в 5 см. Погрешности могут иметь место быть. Если идет речь о расстоянии до подоконника или пола, то погрешность может достигать 4 см, тогда как шаг между батареей и стеной может быть увеличен или уменьшен на 1 см.

Если вы решили использовать диагональное подключение радиатора отопления, то должны учитывать некоторые допущения, которые повлияют на интенсивность теплоотдачи. Например, если в помещении отсутствует подоконник, то этот показатель может быть увеличен максимум на 20%. Приближение батареи к полу снизит теплоотдачу на 7%. Для повышения эффективности отдачи тепла профессионалы рекомендуют дополнять радиатор отражающим экраном, который устанавливается на стену. Использовать для этого можно лист ДВП или картон, каждый из которых покрывается фольгой. В этом случае теплоотдачу удастся увеличить на 25%.

Рекомендации по реализации диагональной схемы подключения

Если вы хотите добиться правильной работы радиатора, то следует подойти к проведению и установке с максимальным вниманием. Важно правильно выставить прибор по горизонтали. От перекосов можно избавиться, используя уровень. На этом этапе важно будет нанести разметку. Как только разметку удастся нанести, можно устанавливать кронштейны.

В качестве крепежа используется саморез, устанавливаемый на пластмассовые дюбели. В продаже сегодня можно встретить кронштейны, которые имеют форму штырей. Они вкручиваются в дюбель внушительного диаметра. Теперь всё готово, чтобы установить радиатор и подключить его к системе трубопровода.

Комплектация радиатора для диагональной схемы

Диагональная схема подключения радиаторов отопления обязательно предполагает комплектацию батареи. Для этого ее дополняют краном Маевского, с помощью которого вы сможете спускать воздух. Нужно позаботиться о наличии металлических муфт, которые еще известны как американки. Они устанавливаются в патрубок, для этого нужно применить резьбовые металлические муфты. К последним укрепляются вентили, на каждый патрубок должен приходиться один такой элемент. Это позволит отсечь батарею от отопительной сети, если вы столкнетесь с необходимостью ремонта. Сама система при этом будет работать в штатном режиме.

Дополнительные сведения о диагональной схеме подключения

Диагональная схема подключения радиаторов отопления в городских квартирах используется довольно редко. Однако, по мнению специалистов, данная методика может использоваться, если число секций в одной батарее превышает 12 штук. При нижнем боковом подключении, а также при циркуляции воды под давлением напор не сможет осилить такое количество секций. Крайние будут оставаться немного теплыми, и толку от них не будет.

Такая схема применяется в двухтрубной системе разводки. Падающий контур необходимо подсоединить в верхний патрубок, тогда как обратный – в нижний. Если циркуляция принудительная, то подсоединение может осуществляться наоборот, однако в этом случае вы столкнетесь со снижением эффективности.

Для справки

Когда используется диагональное подключение радиаторов отопления в частном доме, тепловые потери через батареи составляют 2%. Поэтому при осуществлении теплотехнических расчетов в этом случае берется коэффициент, который составляет 1,1.

Основные разновидности подключения

Существует еще и одностороннее подключение, при котором труба подачи горячей воды и труба обратки будут подключены с одной стороны радиатора. Применение данного принципа является рациональным для одноэтажных построек. Подходит схема в том случае, если вы хотите подключить длинный радиатор с количеством секций до 15. Но если данный параметр будет увеличен, то эффективность обогрева снизится, ведь последние секции будут холоднее.

Рассматривая основные варианты подключения радиаторов отопления, следует обратить внимание еще и на нижнее подключение, которое подходит для тех систем, трубы которых проходят под поверхностью пола. В этом случае над поверхностью будет небольшой отрезок трубы, подводимой к нижнему патрубку. Подводящая труба устанавливается с одной стороны батареи, тогда как отводящая – с другой. Минусом данного метода выступает существенное теплопотери, которые достигают 15%. В верхней части батарея может прогреваться не полностью.

Важно помнить

Однотрубное диагональное подключение радиаторов отопления используется довольно редко, ведь подобная схема имеет существенный недостаток, выраженный в отсутствии возможности регулировки подачи тепла. Таким образом, у пользователя не будет возможности корректировать степень нагрева радиаторов, в некоторых случаях эта особенность является значительным минусом. Однако теплоотдача рассчитывается еще при создании проекта отопления, а в дальнейшем она должна соответствовать заданным параметрам.

Основные преимущества диагонального подключения

Диагональный способ хорош тем, что с его помощью можно обеспечить наиболее высокий коэффициент теплоотдачи. Это верно, если проводить сравнение с остальными вышеописанными схемами. Иными словами, в случае с диагональным подключением можно обеспечить помещение максимальным количеством тепла. Диагональное подключение радиаторов отопления в квартире должно обеспечить движение теплоносителя внутри батареи с образованием контура градиента.

Эффективность данной схемы может снизиться, что произойдет при большом количестве секций. Но даже в этом случае предельное их число может составить 24, тогда как при боковой схеме этот параметр составляет всего лишь 12. Данную особенность можно считать важным достоинством, ведь вы можете использовать более длинные радиаторы. При боковом подключении увеличение количества секций будет сопровождаться менее эффективной работой расположенных по бокам элементов.

Основные недостатки

Диагональное подключение радиаторов отопления, плюсы и минусы которого описаны в статье, может быть использовано и вами. Важным недостатком данной схемы выступает не слишком привлекательный дизайн. Ведь нельзя поспорить с тем, что дополнительная труба выглядит не очень эстетично. Она соединяет обратную трубу и верхний патрубок радиатора, первая из которых проходит снизу. Минусом можно считать и то, что не во всех городских квартирах есть возможность обеспечить такой вид подключения. Ведь при строительстве советских многоэтажек стремились к минимальному расходу материалов, и часто не устанавливали отдельный байпас.

Заключение

Диагональное подключение радиатора отопления при однотрубной системе хоть и нежелательно, но всё же возможно. Но при этом вы должны учитывать, что для увеличения уровня теплоотдачи важно брать во внимание повышающий коэффициент, который иногда достигает 1,2. Таким образом, паспортную теплоотдачу необходимо увеличить на 20%.

Теплоотдача радиаторов отопления напрямую зависит от правильности выбора схемы их подключения. Если не учесть этот момент, можно потерять более чем 50 процентов тепла. Правильная схема подключения батарей отопления позволяет им выдавать полную мощность. Неправильная схема подключения приведет к неравномерному прогреву батареи. Это обязательно даст о себе знать в холодную погоду, когда помещение не будет отапливаться в достаточной степени. Поэтому перед установкой радиатора следует определить, какая схема будет использоваться.

Основные схемы подключения батарей отопления

Боковое подключение

Боковое подключение предполагает монтаж входного и выходного патрубков с одной стороны радиатора. В этом случае горячая вода входит через верхний патрубок, а охлажденная вода выводится через нижний. Это важный момент, так как в обратном случае теплоотдача может снизиться вдвое.

Данная схема является наиболее распространенной и применяется, как правило, в квартирах, так как идеально соответствует расположению стояков в многоэтажных домах. В таких строениях стояки отопления пронизывают этажи таким образом, что на каждом из них подключение батарей отопления происходит однотипно. Отличительным моментом этого типа подключения становится возможность установить байпас между магистралями для регулирующей арматуры.

Эффективность работы радиатора при таком подключении составляет около 97%.

Диагональное подключение

Диагональная схема подключения предполагает подключение трубы, по которой будет входить горячая вода, в верхней части батареи с одной стороны, а трубы, по которой будет отток – в нижней части батареи с другой стороны. При этом теплоноситель равномерно распределяется внутри батареи.

Это наиболее эффективная схема подключения, с максимальной теплоотдачей, что обусловило ее использование преимущественно в частных домах, где тепло является решающим фактором, а дизайн отходит на второй план. Эффективность работы радиатора при таком подключении 100%.

Нижнее подключение

Наименее эффективный в плане теплоотдачи способ подключения, который, тем не менее, довольно популярен, особенно в закрытых системах частных домов. Трубы подводки подключаются к радиатору с обеих сторон в его нижней части. При этом нижняя часть радиатора прогревается лучше верхней. Особенно заметно это в случае засорения и завоздушивания внутренних полостей. Если это произошло, необходимо проводить чистку и удаление воздуха, используя краны Маевского.

Сами трубы достаточно легко скрыть. Их можно закрыть плинтусом или спрятать в стяжку под полом. Такая схема подключения используется в помещениях, где система отопления вмонтирована в пол. Эффективность работы радиатора при таком подключении составляет около 88%.

Преимущества и недостатки различных схем подключения радиаторов

Тип подключения	Преимущества	Недостатки
Боковое подключение
Диагональное подключение
Нижнее подключение	– Возможность маскировки труб.	– Относительно низкая теплоотдача, особенно в многоквартирных домах.

Теплоотдача зависит не только от выбранного способа подключения батарей отопления, но и от правильности расположения батарей. Лучше всего их ставить под подоконник, не далее, чем на 10 см. Таким образом, поток теплого воздуха станет барьером, не пропускающим холодный воздух от окна. Минимальное расстояние от стены до радиатора – 2 см, а от пола – 10-12 см.

Снижение теплоотдачи может быть вызвано выступающим подоконником – он перекрывает поток теплого воздуха и уменьшает отдачу тепла на 3-4%. Если батарея спрятана в нише, теплоотдача снизится на 7%, если радиатор частично задекорирован – на 10%, если радиатор закрыт экраном – на 20%.

Консультация и расчет стоимости

Сообщение отправлено

Ваше сообщение было успешно отправлено

Другие статьи по теме:

• Автор видео: Марат Ишмуратов
• Канал автора: https://www.youtube.com/channel/UCyrdKMbXbRXONaCrEY0rnPg
• Видео:

В данной статье мы хотим с вами поделиться полезной информацией о том, как нужно подключать радиаторы отопления. Мы имеем трубчатый радиатор длиной 2 метра, имеющий нестандартный размер и нестандартное подключение:

На первый взгляд может показаться, что радиатор подключили неправильно – с верхним подключением. По идее, такой радиатор работать не должен. Весь теплоноситель, который поступает в радиатор, пройдёт через верхнюю часть радиатора и уйдёт обратно в систему, при этом основная часть радиатора останется холодной.

Тем не менее, радиатор подключён правильно и разогревается он тоже полностью.

1. Варианты подключения радиатора – боковое, нижнее, диагональное

Перед тем, как рассказать, как устроен этот радиатор внутри и почему его можно подключить сверху, коротко расскажем о том, какие ещё бывают подключения и при каком подключении радиаторы работают более эффективно. Итак, давайте начнём с обычных радиаторов. Рассмотрим самые распространённые радиаторы – алюминиевые и биметаллические.

Давайте заглянем внутрь радиатора и посмотрим, как он устроен внутри. В большинстве случаев секционные радиаторы состоят из верхнего и нижнего горизонтальных коллекторов и вертикального канала, который их соединяет.

Давайте разберём первый вариант подключения – боковое подключение радиатора.

При таком подключении теплоноситель поступает в верхнюю часть радиатора, затем он по вертикальному каналу спускается вниз и через горизонтальный нижний коллектор уходит в ту же сторону, откуда подключался радиатор.

Таким образом, теплоноситель должен разогревать все секции радиатора. Но любой теплоноситель движется по пути с наименьшим сопротивлением. В данном случае основная часть теплоносителя пройдёт через первые несколько секций, и чем больше будет секций, тем хуже прогреются последние секции, что, конечно же, отразится на общей теплоотдаче радиатора.

Второй вариант – подключение тоже боковое, только в этом случае теплоноситель поступает в радиатор снизу, проходит через нижний горизонтальный участок коллектора, поднимается наверх и через верхний коллектор уходит обратно в систему.

При такой подаче теплоносителя история повторяется – первые секции греются хорошо, последние несколько хуже.

Далее рассмотрим нижнее подключение радиатора. В этом случае теплоноситель подаётся в нижнюю часть радиатора. По закону физики горячий теплоноситель легче холодного, поэтому он поднимается наверх, вытесняя более холодный теплоноситель, потом холодный теплоноситель спускается в нижний коллектор радиатора.

Происходит циркуляция внутри самого радиатора. Греть он, конечно, будет, но и потери будут немалые. Потери будут составлять от 10 до 20 % в зависимости от модели радиатора.

Следующий вариант подключения – диагональный. При таком подключения теплоноситель подаётся в верхнюю часть радиатора, затем спускается по вертикальным каналам в нижний коллектор радиатора и уходит в обратную подаче сторону.

Соответственно, все секции радиатора полностью разогреваются и греют одинаково хорошо.

Вот наглядный пример. На верхней фотографии у радиатора боковое подключение, а на нижней фотографии тот же самый радиатор подключили уже по диагонали и хорошо видно, что радиатор стал греть гораздо лучше.

Подводя итоги, можно сказать, что при диагональном подключении радиаторы греют более эффективно.

1. Трубчатый радиатор с верхним, нижним и диагональным подключением

Давайте вернёмся к трубчатому радиатору с верхним подключением. Заглянем внутрь радиатора и посмотрим его в разрезе. Внутри он ничем особенно не отличается от секционных алюминиевых или биметаллических радиаторов. Он тоже имеет верхний и нижний горизонтальные коллекторы и вертикальные трубки, которые соединяют эти части радиатора.

При верхнем подключении такого радиатора ничего не заставляет теплоноситель двигаться вниз по всему радиатору. Он пройдёт через верхнюю часть и уйдёт с противоположной стороны радиатора, при этом большая часть радиатора останется холодной.

В конструкции радиатора имеются отличия. Если посмотреть каталог, можно увидеть, что радиатор изначально идёт с верхним подключением.

На самом деле здесь ничего особенного нет. В верхней части радиатора между последней и предпоследней секцией стоит глухая заглушка.

Остановленный такой заглушкой теплоноситель, попадая в верхний коллектор радиатора, вынужден спуститься вниз, затем подняться по последней секции наверх и выйти с противоположной стороны.

Соответственно, теплоноситель проходит через всё тело радиатора, и тот разогревается полностью. Получается, что радиатор работает как при диагональном подключении, с единственным отличием, что теплоноситель не сразу уходит через нижний коллектор, а поднимается наверх и выходит через верхний коллектор радиатора.

Давайте разберём этот же радиатор, только с нижним подключением. В данном случае используется та же самая заглушка, только она устанавливается внизу между первой и второй секциями.

Теплоноситель, попадая в радиатор, сначала поднимается наверх по первой секции, затем попадает в верхнюю горизонтальную часть радиатора, спускается вниз и уходит с противоположной стороны.

В данном случае радиатор также работает как при диагональном подключении. Разберём ещё один нестандартный и весьма любопытный вариант подключения. Это диагональное подключение, при котором теплоноситель подаётся снизу.

В этом случае на заводе уже установлена полупроходная заглушка между первой и второй секциями в нижней части радиатора. В верхней части радиатора между последней и предпоследней секцией ставится глухая заглушка. Это можно посмотреть у немецкой компании “ZENDER”, которая производит такие радиаторы. При таком исполнении теплоноситель в радиаторе делится на два потока – основной и малый.

Основная часть теплоносителя идёт вверх по первой секции, а небольшая часть проходит прямо в нижний коллектор радиатора. В верхнем коллекторе теплоноситель упирается в заглушку и спускается вниз.

Внизу он смешивается с малым потоком, поднимается по последним секциям наверх и после этого выходит из радиатора.

В данном случае радиатор тоже работает как при диагональном подключении и по идее должен греться полностью. Такие варианты подключения можно применить и для обычных секционных радиаторов.

1. Установка заглушки

Давайте вернёмся к варианту с верхним подключением радиатора. Мы уже знаем, что требуется установить заглушку между последней и предпоследней секцией в верхней части радиатора.

Подобную заглушку можно установить с помощью вот такой детали:

Прикручивается она на место обычной радиаторной пробки. Исполнение бывает правое, левое, резьба имеет проходные отверстия 1/2 или 3/4 дюйма.

1. Работа радиатора с заглушкой при различных видах подключения

После установки заглушки радиатор начинает работать по тому же принципу, как и стальной трубчатый немецкий радиатор с верхним подключением.

Теплоноситель проходит через всё тело отопительного радиатора и выходит из его верхней части с обратной стороны.

Радиатор будет работать так, будто он подключен по диагонали.

При нижнем подключении радиатора применяется тот же самый клапан. Устанавливается он в нижней части радиатора на подаче теплоносителя, который поднимается по первой секции наверх, попадает в верхний коллектор радиатора и затем равномерно распределяется по всем секциям.

В результате повышается эффективность работы радиатора, и мы получаем все преимущества диагонального подключения.

Давайте рассмотрим боковое подключение.

В данном случае имеется простое решение для того, чтобы улучшить теплоотдачу радиатора. Обычно теплоноситель подаётся сверху радиатора, поэтому будем рассматривать именно этот вариант. Для повышения эффективности работы радиатора выход теплоносителя должен быть с другого угла по диагонали.

1. Использование радиаторной проходной пробки и удлинителя потока

Можно использовать вот такую радиаторную проходную пробку:

К ней приделана маленькая муфточка с внутренней резьбой с крупным шагом. У “VALTEK” это называется “удлинитель потока”.

Такая пробка имеется на правую и на левую резьбу с проходными отверстиями 1/2 либо 3/4 дюйма. В этот удлинитель потока вкручиваются любая метапольная шестнадцатая труба. Длина этой метапольной трубы должна быть такой, чтобы она чуть-чуть не доходила до последней секции радиатора.

После этого удлинитель потока вместе с метапольной трубой прикручивается в нижнюю часть радиатора. Такой удлинитель потока можно сделать и самому. Вот некоторые варианты того, как они выглядят:

После установки удлинителя потока весь теплоноситель, который поступает в радиатор, доходит до последней секции и выходит через нижнюю часть последней секции через установленную метапольную трубу.

В результате опять получается диагональное подключение, и мы решаем проблему с плохим прогревом последних секций.

Вот и всё. Надеемся, что данный материал кому-то помог разобраться с вариантами подключения радиаторов и найти для себя полезную информацию.

Используемые источники:

• https://vdome.club/remont/santehnika/odnotrubnoe-i-dvuhtrubnoe-podklyuchenie-radiatorov-otopleniya.html
• https://montagtrub.ru/diagonalnoe-podklyuchenie-radiatorov-otopleniya/
• https://fb.ru/article/281240/diagonalnoe-podklyuchenie-radiatora-otopleniya-shema-plyusyi-i-minusyi
• https://www.radiatorvam.ru/skhemy-podlyucheniya.html
• http://transkribator.guru/remont/kak-luchshe-podklyuchit-radiator/
