Необходимость и разновидности вентиляции производственных помещений

Содержание:

Ни для кого не секрет, что сегодня экология в большом количестве городов в очень плохом состоянии. Однако когда человек находится на улице, то он этого практически не ощущает, если поблизости нет заводов или других источников загрязнения. Вентиляция помещений же просто необходима для поддерживания необходимого состояния воздуха внутри.

На открытом месте воздух имеет необходимый уровень влажности, кислорода, что позволяет чувствовать себя хорошо. Более того, небольшой ветер еще сильнее усиливает естественный ощущения. Именно в такой среде человек чувствует себя комфортно, а регуляция тепла происходит в нормально режиме, обдув тела – это обязательное условие, которое заложено природой и к которому человеческое тело приспосабливалось тысячелетиями.

Особенности вентиляции

Когда же человек находится в помещении, то ситуация другая, а если не обеспечить правильную вентиляцию, то самочувствие будет неидеальным. Поэтому очень часто существует проблема плохого сна, утомляемости и вялости у людей, которые постоянно находятся в закрытом пространстве. Поэтому система вентиляции помещений необходима и на нее возлагается ряд задач.

Функции вентиляционных систем

Итак, основная функция таких конструкций заключается в том, чтобы обеспечивать нормальный процесс воздухообмена. Вентиляция и кондиционирование помещений позволяет не только подавать воздух из вне, но и удалять уже отработанный, то есть производить циркуляцию. Вентилирование включает в себя два процесса – приток и вытяжку воздуха.

Следующая функция вентиляции заключается в том, чтобы подготовить воздух, который поступает внутрь помещения, создавать необходимые для полноценной жизнедеятельности условия. Для этого нужно отфильтровать, нагреть или увлажнить воздух. Кондиционирование предполагает снижение температуры воздуха, однако, кондиционер – это и есть то устройство, которое автоматически запускает и охлаждает воздух.

к содержанию ↑

Требования к конструкциям вентиляции

Конструкция вентиляции

Вентиляция жилых помещений крайне важна, а поэтому к ней существуют определенные требования. Очень важно при обустройстве конструкций вентиляции позаботиться о вопросе шумоизоляции, то есть оградить внутреннее помещение от звуков оборудования. Шумные звуки может издавать вентилятор, который будет проникать вместе с воздухом. Для того, чтобы лишиться такой проблемы, необходимо уделить внимание звукоизоляции систем вентиляции и применить глушители шума. Использование качественных деталей позволит обеспечить надежную и бесшумную работу всех агрегатов.

Для перемещения и циркуляции воздуха используются воздухораспределительные элементы, такие как диффузоры и решетки. Их необходимо устанавливать таким образом, чтобы воздух двигался равномерно по всему помещению. Это позволит избежать ситуации, когда где-то будут образовываться зоны с застоем, либо же зоны со сквозняком, так как они нежелательны.

Система вентиляции помещений, которая построена по такому принципу, будет обеспечивать комфортное пребывание человека в любом месте, причем он не будет чувствовать ни холод, ни жару. Будет наблюдаться незначительное и практически незаметное движения воздуха. Если эти условия будут учтены, то в таком помещении будет поддерживаться идеальный микроклимат с необходимыми условиями для того, чтобы человек мог находиться, работать или отдыхать там полноценно и без ущерба для своего здоровья.

к содержанию ↑

Виды вентиляционных систем

Вентиляционные системы

Системы вентиляции производственных помещений бывают различных типов. В зависимости от метода движения воздуха, выделяют естественную или механическую вентиляцию. Очень часто оптимальным вариантов считается сочетание этих двух видов в смешанную вентиляцию. Учитывая цели вентиляции, зачем она работает, выделяют приточный, вытяжной или смешанный тип. Это разделение существует, чтобы отделять те системы, которые предназначены для доставки, для вывода воздуха из вентилируемого помещения или же для этих двух задач одновременно.

Вентиляция может быть местная или обще обменная, в зависимости от зоны воздействия. Второй вариант наиболее распространен и суть его заключается в том, что влажный, нагретый и непригодный воздух разбавляют чистым до тех пор, пока он не достигнет необходимых показателей. Такой тип вентиляции используется в случае, если в помещении, где происходит производство, загрязненный воздух распределяется во всех зонах одинаково. Такая вентиляция позволяет достигать постоянных и допустимых характеристик микроклимата равномерно по всему помещению.

Обмен воздуха можно уменьшить в объеме в несколько раз, если занимается отделением и удалением выбросов локально, то есть там, где они возникают. Для этого устанавливают определенные агрегаты на оборудование, которое выбрасывает вредные вещества. Такие устройства помогают отделять загрязненный воздух и удалять его. Такая вентиляция производственных помещений называется местная. Преимущество этого типа в том, что для ее эксплуатации и монтажа необходимо значительно меньше средств.

На заводах, где существует риск резкого выброса большого количества вредных веществ, могут устанавливать аварийную вентиляцию, которая начинает работать в экстренных ситуациях.

к содержанию ↑

Вентиляция в помещениях, используемых в производственных целях

Вентиляция производственных помещений должна обеспечить постоянную чистоту воздуха, а также его определенных характеристик. Для того, чтобы этого достичь, необходимо избавляться от непригодного и теплого воздуха, а заменять его свежим и чистым.

В помещениях, что используются для производства применяют системы вентиляции разных видов, учитывая интенсивность и объемы выбросов вредных веществ. Для того, чтобы все системы работали эффективно, проектирование и установка вентиляционного оборудования должна соответствовать таким правилам:

1. Воздух, который выводится из помещения, должен быть равным объему воздуху, который поступает. Отклонение допускается небольшое. Существуют частные случаи, когда обмен воздуха организовывается так, что объем притока больше чем объем оттока, либо наоборот. Также иногда используется такой вариант, чтобы создавалось высокое давление, большее, чем атмосферное.
2. Размещение всех элементов конструкции должно быть правильным, в зависимости от потребностей. Подача чистого воздуха должно быть максимальной в тех местах, где выбросы незначительные, а где они на высоком уровне, то там нужно уделять вниманию их вытяжке. Причем важно подавать воздух в непосредственное место работы, а удалять выбросы из верхнего уровня строения. Вентиляция и отопление в помещении
3. Вентиляция в помещениях для производства должна предотвращать возникновению состояния перегрева или переохлаждения у сотрудников предприятий.
4. Вентиляция должна работать тихо, соответственно с допустимыми нормами шума.
5. Вентиляционные конструкции должны быть безопасными от взрывов или пожаров, а также быть надежными и простыми в использовании.

к содержанию ↑

Расчет вентиляционных систем

Очень важным также принято считать такой параметр, как кратность обмена воздуха. Он характеризует количество полных замен воздуха на протяжении одного часа внутри здания. Для того чтобы правильно определить этот параметр, необходимо брать во внимание нормы и правила строительства. Кратность зависит от того, какая цель использования помещения, что в нем находится, какое количество человек и т.д. Расчёт вентиляции производственных помещений по этому показателю также предполагает учета оборудования, а также особенностей его работы и количества тепла или влаги, которое оно выделяет. Для помещений, предназначенных для проживания людей, кратность обмена воздуха составляет 1, а для промышленных помещений до 3. Показатели краткости формируют значение производительности, которое может быть следующим:

• от 100 до 800 м³/ч (квартира);
• от 1000 до 2000 м³/ч (дом);
• от 1000-10000 м³/ч (офис).

Также, необходимо правильно проектировать и установить распределители воздуха. К ним относятся специальные воздухораспределители, воздуховоды, повороты, переходники и так далее.

Обеспечение надежной и правильной вентиляции – это крайне важная и необходимая система в любом здании.

ВЕНТИЛЯЦИЕЙ НАЗЫВАЮТ И ПРОЦЕСС УДАЛЕНИЯ ОТРАБОТАННОГО ВОЗДУХА С ЗАМЕНОЙ ЕГО СВЕЖИМ, И ОБОРУДОВАНИЕ ДЛЯ ЭТОГО ПРОЦЕССА. БЕЗ СВЕЖЕГО ВОЗДУХА ЛЮБОЙ, ДАЖЕ САМЫЙ УЮТНЫЙ ДОМ НЕПРИГОДЕН ДЛЯ ЖИЗНИ, ВО ВСЯКОМ СЛУЧАЕ, ДЛЯ ВСЕХ, КТО НУЖДАЕТСЯ В КИСЛОРОДЕ.Содержание:

Что такое вентиляция

Вентиляция — это движение воздуха в помещении. В любое здание воздух поступает с улицы. Попадая внутрь комнаты, воздух наполняется различными веществами: углекислым газом от нашего дыхания, пылью, химическими выделениями от предметов, шерстью животных и т.п. Этот уже загрязненный воздух движется к вытяжке и выводится через нее наружу. В это время в комнату поступает новая порция свежего воздуха снаружи, которая также уйдет в вытяжку. Весь этот процесс называется вентиляцией.

Климатическое оборудование, которое обеспечивает правильное функционирование описанного процесса, тоже называется вентиляцией. Она бывает естественной и механической, канальной и компактной, приточной и вытяжной и много какой еще. Обо всех типах вентиляции и их особенностях рассказано ниже. А пока давайте разберемся, насколько важна вентиляция в квартире или доме.

Зачем нужна вентиляция?

Именно благодаря вентиляции в комнате складывается здоровый и комфортный микроклимат, а именно:

1. Нормализуется уровень углекислого газа Углекислый газ присутствует в помещении всегда: ведь мы его выдыхаем! Вопрос только в том, каково его количество. Излишне накапливаясь, углекислый газ оказывает негативное воздействие на человеческий организм. Он мешает полноценному снабжению крови и органов кислородом. Мозг начинает “лениться”, и мы чувствуем усталость, вялость, становимся невнимательными. С высокой концентрацией углекислого газа связано также ощущение духоты.

Хорошая вентиляция обеспечивает постоянное обновление воздуха. Поступающий с улицы воздух сменяет воздух в комнате вместе с накопившимся в нем углекислым газом. В таком помещении не душно и комфортно находиться.

2. Нормализуется влажность Правильная вентиляция предполагает, что излишне влажный воздух из помещений своевременно уходит в вытяжку. Это исключает образование вечно влажных участков в углах и на стенах, где активно растет плесень.

Система вентиляции может также обладать дополнительными функциями. Например, фильтрация воздуха позволяет устранить из воздуха загрязнения еще на входе в помещение и сделать воздух здоровым и безопасным. А функция подогрева в вентиляции предотвращает опасность простудиться от холодного воздуха с улицы.

Если вентиляционная система плохая

Если есть нарушения в работе притока или оттока воздуха, то:

Бесканальная вентиляция

Системы, которые отличаются компактными размерами и могут размещаться в любой квартире, доме и даже в отдельных комнатах.

Приточная вентиляция

Приточная вентиляция обеспечивает поступление воздуха с улицы в комнату.

Проветриватель

Устанавливается на стену внутри квартиры и при помощи вентиляторов подает через канал в стене свежий воздух.

Приточный клапан

Естественный приток можно усилить при помощи стенового или оконного клапана. Цена такой вентиляции невысока, но необходимо иметь в виду, что работа приточного клапана зависит от погодных условий. Чем теплее за окном, тем меньше разница давлений снаружи и внутри комнаты. Так что летом эффективность вентилирования при помощи клапана стремится к нулю.

Бризер

Устройство с функциями проветривателя и очистителя воздуха. Он также подает свежий воздух, фильтруя и подогревая его при этом. Бризером можно управлять со смартфона.

—>

Основная работа, которую выполняет вентиляция производственных помещений — удаление использованного воздуха и нагнетание свежего. С ее помощью в цехах и офисах предприятия создают комфортную воздушную среду, соответствующую нормативным требованиям.

Переоценить роль эффективной вентиляционной системы сложно. Ведь согласитесь, только в условиях чистого воздуха, нормального температурного и влажностного режима можно добиться повышения производительности труда.

Чтобы понять, как организовать достаточный воздухообмен здания, необходимо разобраться в типах и особенностях работы разных вентиляционных систем.

Мы расскажем, как функционирует естественная и механическая вентиляция, опишем способы обустройства локального вентилирования рабочей зоны, а также объясним принципы расчета воздухообмена.

Классификация вентиляционных систем

Все существующие вентиляционные системы группируют по 4 признакам:

1. По способу перемещения воздуха вентиляцию называют: естественной, механической или искусственной, совмещенной, когда присутствуют одновременно оба варианта.
2. По направлению воздушного потока вентиляционные системы делят на приточные, вытяжные или приточно-вытяжные.
3. По месту действия вентиляционные системы объединяют в 3 группы: общеобменную, местную, комбинированную.
4. По назначению выделяют рабочую и аварийную системы.

Базой при проектировании вентиляции для рабочих мест на производстве являются нормы, прописанные в СНиПе 41-01-2003. Природный и механический воздухообмен работают по разным схемам.

Тогда как процессы, протекающие при естественной вентиляции, зависят от теплового и ветрового напора и человеку практически неподвластны, то принудительный воздухообмен возможен только при его активном участии.

Галерея изображенийВентиляция производственных помещений — обязательная составляющая оборудования цехов, ориентированная на специфику производства и ее категорию по пожаро- и взрывоопасностиПроизводственные помещения оснащаются механической или комбинированной системой. Движение воздуха в них стимулируется вентиляторамиСвежий воздух в промышленные цеха поставляется по воздуховодам, которые кроме вентиляторов оборудованы устройствами подогрева и фильтрацииПо схемам подачи подготовленного воздуха системы делятся на местные и общие. Местные разновидности предназначены для конкретного рабочего местаВентиляционные системы могут работать в тандеме с кондиционерами. При подборе оборудования по мощности и функционалу это необходимо учестьВ системах, предназначенных для обработки производственных помещений, вентиляторы устанавливаются и в приточную часть, и в вытяжную, но задействованы они только с одной стороны: либо на поставку воздуха, либо на отводДля организации вентиляции выпускают широкий ряд стальных элементов, из которых систему собирают как детский конструкторЭлементы для сборки воздуховодов, вытяжные купола и зонты производят из пластика. Пластиковая разновидность легче в монтаже и эксплуатации, дешевле, удобней в замене деталей и модернизацииВентиляция производственного помещенияМеханический вариант системыВоздуховоды вентиляционной системыМестный вариант производственной вентиляцииРабота вентиляции в паре с кондиционерамиПриточно-вытяжная вентиляционная системаСистема из оцинкованной сталиПластиковая разновидность вентиляции

Схема действия естественного воздухообмена

Вентилирование помещений, осуществляющееся первым способом, не что иное, как простое проветривание. Происходит оно без вмешательства человека и возможно, когда ограждения недостаточно плотные, и пропускают в помещение воздух как извне, так и изнутри.

На направление оказывает влияние давление. Если его показатели имеют более высокое значение снаружи, то открывается путь для проникновения в помещение чистого воздуха с улицы. В противном случае теплый воздух из помещения находит пути выхода наружу. Зачастую эти процессы протекают параллельно.

Большой плюс естественной вентиляции заключается в том, что ее устройство не требует значительных затрат ни на оборудование, ни на подвод электропитания. Из всех существующих схем эта самая простая

Активное естественное вентилирование происходит неорганизованно в силу случайно сложившихся обстоятельств. Оно наблюдается в условиях, когда температура воздуха снаружи и внутри здания резко отличаются.

Способствует этому процессу и появление отдельных участков с высокими и заниженными показателями давления со стороны корпуса, интенсивно обдуваемой ветром и с его более защищенной стороны соответственно. При таком раскладе наблюдается инфильтрация — воздух поступает в помещение с наветренной стороны, а выходит наружу с подветренной.

Коэффициент воздухообмена, характеризующий интенсивность процесса, при естественном способе вентилирования не превышает 0,5.

Комфортные условия, для находящихся в производственном помещении людей и работающего оборудования, неорганизованная вентиляция обеспечить не может. Здесь обязательно должны присутствовать специально разработанные системы.

Естественная вентиляция организованного вида реализуется путем аэрации или при помощи дефлекторов. Как подача, так и удаление воздуха из помещения происходит или через проемы в ограждающих конструкциях, или через воздухоотводы. В канальной вентиляции обязательно присутствует дефлектор.

Когда говорят о вентиляции на производстве, то имеют ввиду не только оборудование, но и его техобслуживание, и целый комплекс мероприятий, касающихся создания здорового микроклимата

Естественная вентиляция с использованием аэрации

В цехах, где технологией предусмотрено образование тепла в больших количествах, аэрация предполагает воздухообмен, осуществляемый через световые фонари и оконные проемы под воздействием температурного и ветрового напора. В холодных цехах ассимиляция воздуха происходит только под ветровым напором.

При устройстве аэрации необходим обязательный учет розы ветров, иначе в производственное помещение могут попасть вредные выбросы из труб соседних предприятий. Ничего не должно мешать и выходу паров, вредных газов через световые фонари.

Лучшее условия для вентиляции создает расположение строения с наветренной стороны по отношению к вредному производству. Открывание и закрывание фрамуг должно быть автоматизировано, чтобы можно было управлять ими снизу.

Разное их расположение позволяет регулировать подачу свежего воздуха. Аэрация — более подходящий вариант для цехов большого объема, в которых нет возможности применить механическую вентиляцию ввиду ее большой стоимости.

При помощи аэрации в отдельных случаях, получается организовать, основываясь на естественной тяге, эффективный воздухообмен. С этой целью устанавливают светоаэрационные фонари

Рекомендованная высота подачи воздуха в помещение при таком типе вентиляции — минимум 0,3 и максимум 1,8 м в теплый период и минимум 4 м в холодный. Оптимальный вариант — форточки специальной конструкции на 3 уровнях. Когда тепло, свежий воздух проходит через фрамуги, находящиеся внизу, а грязный — уходит через верх.

Средний ряд форточек обеспечивает поток воздуха при отрицательной температуре. За то время, пока воздушная масса достигает уровня пола, она успевает прогреться.

Когда необходимо удалять большой объем воздуха требуется дефлектор значительной величины или несколько меньших, равных большему по производительности

В производственных постройках небольших объемов на каналы или трубы, предназначенные для вытяжки, устанавливают дефлекторы. С их помощью удаляют отработанный воздух из цехов, где имеется общеобменная вытяжка.

А также их используют для отвода нагретых газов от печей, прессов, горнов. При их установке исходят из траектории господствующего воздушного потока.

Искусственная или механическая вентиляция

Являясь более совершенной, чем естественная, этот тип вентиляции, предполагает значительные финансовые и эксплуатационные вложения. В такой системе могут присутствовать устройства не только очищающие, но и ионизирующие, увлажняющие, подогревающие воздух.

В схему механической вентиляции входи: воздухозаборная шахта (1), калорифер (2), подача воздуха (3), вытяжной вентилятор (4), воздуховоды вытяжной вентустановки (5), вентканалы (6), циклон (7)

Механическая вентиляция бывает как приточной, так и вытяжной или совмещенной, то есть приточно-вытяжной.

Преимущества ее очевидны:

• обеспечение забора чистого воздуха и его обработку — подогрев, подсушку, увлажнение;
• перемещение воздушных масс на значительные расстояния;
• доставка чистого воздуха прямо на рабочее место;
• удаление грязного воздуха и его очистка;
• независимость работы – эффективность системы не зависит от окружающих условий.

В основном, вытяжная и приточная системы работают совместно, но иногда рекомендуют использование только одного из этих двух видов.

Задача приточной вентиляции — обеспечить снабжение рабочего помещения воздухом, благотворно влияющим на здоровье людей.

Применяют ее там, где производственные процессы сопровождаются большими тепловыделениями, содержащими незначительное количество вредных веществ. Чистый воздух, поступающий по воздуховодам, распределяют по рабочим местам посредством применения распределительных насадок.

Системы, удаляющие из помещения воздух, содержащий различные загрязняющие вещества, называют вытяжными. Такой вид воздухообмена используют в производственных помещениях, где нет вредных выбросов и не исключено минимальное значение такого параметра, как кратность воздухообмена.

Это могут быть складские, вспомогательные, бытовые помещения. Приток воздуха обеспечивают путем инфильтрации. С задачей эффективного удаления загрязненного воздуха и его очисткой хорошо справляются аспирационные системы.

В случае потребности в активном и надежном воздухообмене применяют приточно-вытяжную вентиляцию. Чтобы как-то оградить малозагрязненные помещения от соседствующих с ними цехами с повышенным уровнем загрязнений в системе создают небольшое давление.

Схему воздухообмена на предприятии монтируют на основе расчетов. Их точность — залог грамотного и эффективного функционирования системы

На стадии проектных работ по созданию системы приточно-вытяжного вентилирования рассчитывают расход воздуха, для чего используют формулу:

Lотс = 3600FWо, где

F – суммарная площадь проемов в м², Wо — среднее значение скорости, с которой происходит втягивание воздуха. Этот параметр зависит от токсичности выбросов и типа выполняемых операций.

Приемные вытяжные устройства могут находиться на разной высоте. Главное, чтобы загрязненные воздушные потоки не меняли своей естественной траектории движения. Выбросы, имеющие больший, чем у воздуха удельный вес, всегда находятся в нижней зоне, поэтому там же надо размещать устройства для их забора.

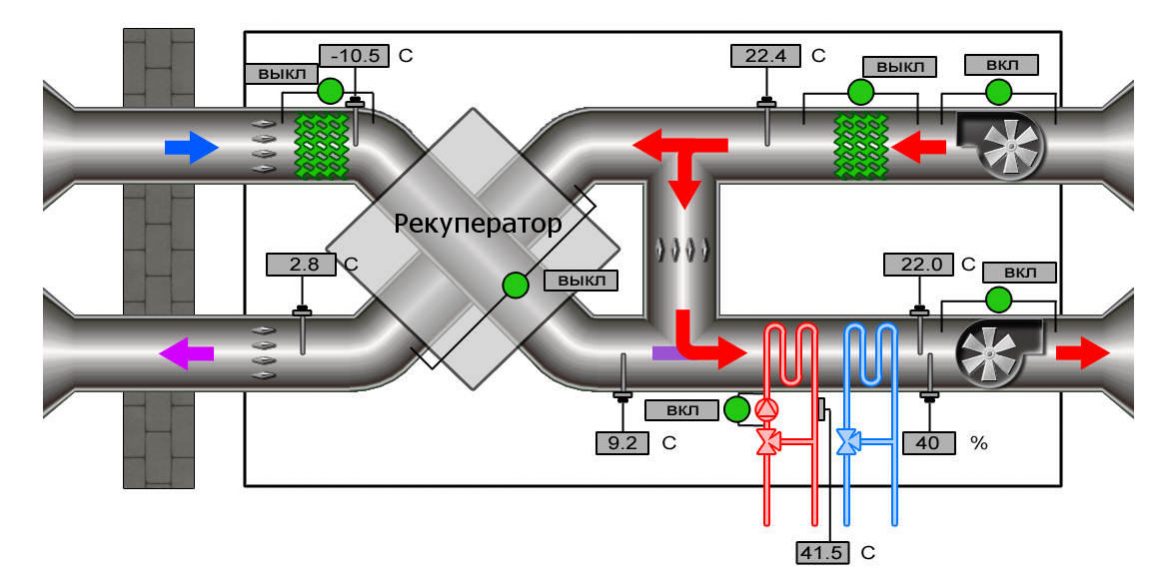

В осенне-зимний период воздух, подаваемый в помещение, необходимо подогревать. Чтобы уменьшить затраты используют рециркуляцию, предусматривающую подогрев части очищенного воздуха и возврат его в помещение.

Для работы ПВУ с рекуперацией должны соблюдаться 2 правила:

1. Снаружи поступает не менее 10% свежего воздуха, а в обратно подаваемом воздухе содержание загрязненных примесей не превышает 30% относительно предельно допустимой вместимости.
2. Запрещается применять рециркуляцию на производстве, где в воздушной массе присутствует взрывоопасная пыль, микроорганизмы, способные вызывать разные болезни, выбросы, относящиеся к 1-3 классам опасности.

Выбор вида вентиляции по месту действия зависит от веса выбросов, их сосредоточения, температуры. Обобщенная вентиляция позволяет отводить весь объем грязного воздуха независимо от того, с каких точек он поступает.

Механическая вентиляция может быть как общеобменной, так и местной. Первая из них бывает канальной и бесканальной

Наибольшее распространение получил канальный вариант. Здесь для продвижения воздуха по специальным воздуховодам предусмотрено наличие эжекторной установки или задействуют вентилятор — осевого либо центробежного типа.

Если воздуховоды отсутствуют, то систему называют бесканальной. Вентиляционное оборудование в этом случае монтируют непосредственно в стене или в перекрытии. Главное условие — наличие естественной вентиляции.

Возможность появления в помещении выбросов с большой степенью взрывоопасности, не позволяет монтировать на воздуховоды вентиляционное оборудование, поэтому в этих случаях применяют эжекторы.

Приточную общеобменную искусственную вентиляционную систему зачастую соединяют с центральным отоплением. За пределами строения организовывают воздухоприемники для поступления свежего воздуха.

Шахты располагают над крышей и над землей. Главное, чтобы вблизи приемников не было производств с вредными выбросами.

Сами воздухозаборные отверстия должны находиться на расстоянии от земли минимум 2 м, а если производство размещено в зеленой зоне — минимально допустимая дистанция от уровня земли до нижней точки проема должна равняться 1 м.

Принцип действия общеобменной приточной вентиляции несложный:

• вентилятор засасывает воздушные массы через калорифер;
• воздух нагревается и увлажняется;
• воздушные потоки поступает внутрь здания по специальным вентканалам.

Объем поступающего воздуха координируют, предназначенными для этой цели, клапанами или заслонками.

Концентрированные пары, газы, которые не смогла удалить вытяжная вентиляция общая и местная, разбавляет приточная общеобменная система. Также она ассимилирует избыточную влагу и тепло

Общеобменная искусственная вентиляция приточно-вытяжного вида бывает разомкнутой и замкнутой. В первом случае это 2 независимые системы, одна из которых нагнетает воздух, а вторая — параллельно удаляет предварительно обезвреженный отработанный.

Подходят эти системы для цехов, где выделяются вещества 1-2 классов вредности, а само производство относится к категориям А, Б, В.

Кроме рабочей вентиляции в потенциально опасных производственных помещениях, должен присутствовать и аварийный ее вариант. Делают ее в основном вытяжной. Для помещений, относящихся к категориям А, Б, Е, систему снабжают механическим приводом.

Все элементы системы должны соответствовать требованиям ПУЭ. В цехах категории В, Г, Д допустимо наличие естественного побуждения вентиляции, если производительность обеспечивается при самых неблагоприятных погодных условиях.

Решетки и патрубки аварийной вентиляционной системы располагают в местах наиболее высокой концентрации опасных веществ.

На трубах и шахтах аварийной вентиляции не нужно устанавливать зонты. Сами отверстия недопустимо размещать там, где постоянно находятся люди. Это ухудшит местный микроклимат.

Роль аварийной вентиляции заключается в снижении насыщенности выбросов вредными веществами на время эвакуации работников из цеха. Чем больше людей трудится на производстве, тем больше времени занимает процесс эвакуации

Приточную аварийную вентиляцию устанавливают в цехах, где в случае чрезвычайной ситуации, произойдет выброс паров или газов, являющихся более легкими, чем воздух. Переключение на аварийную вентиляцию должно происходить автоматически, как только выйдет со строя обычная система.

Местное вентилирование помещений

Местная вытяжка ликвидирует отработанный воздух в местах, где происходит его загрязнение. В комплект производственных вытяжек входят вентиляторы вытяжные, трубопроводы, вентиляционные решетки.

Местную вентиляцию, предназначенную для удаления от оборудования веществ, относящихся к 1 и 2 классам опасности, устраивают так, чтобы при отключенной вентиляционной системе запуск оборудования становился невозможным.

В некоторых случаях предусматривают резервные вентиляторы и снабжают местные отсосы автоматикой. Делят такую вентиляцию на 2 вида — приточную и вытяжную. Приточный вид вентилирования выполняют в виде тепловых завес, воздушных душей.

Тепловые завесы из воздуха

Проемы, которые остаются открытыми длительное время (более 40 м за смену) или открываются довольно часто (более 5 раз), способствуют переохлаждению людей, находящихся в помещении. К негативным последствиям приводит и работа сушильных установок, выделяющих загрязнения.

В этих случаях устраивают воздушные завесы. Они выступают в качестве барьера на пути холодного или очень перегретого воздуха.

Воздушные и воздушно-тепловые ширмы проектируют так, чтобы в холодное время при открытии проемов температура в цехах не опускалась ниже отметки:

• 14°С — во время выполнения работы, не требующей больших физических усилий;
• 12°С — когда работа классифицируется, как средней тяжести;
• 8°С — при выполнении тяжелой работы.

Если рабочие места находятся недалеко от ворот и технологических проемов устанавливают экраны или перегородки. Воздушно-тепловая завеса возле дверей, выходящих наружу, должна состоять из воздуха с максимальной температурой 50°С, а у ворот — не более 70°С.

Местная вытяжка с использованием специальных отсосов

Местная система вытяжки при помощи специальных отсосов сначала захватывает, а затем отводит вредные для здоровья примеси в виде газов, дыма и пыли.

Это своеобразный воздушный душ, задача которого заключается в нагнетании свежего воздуха на фиксированном месте и понижении температуры в зоне притока. Применяют его на производстве, где на работников воздействуют высокие температуры и лучистая энергия интенсивностью более 300 ккал/м²в час, излучаемая нагревательными и плавильными печами.

Бывают такие установки как стационарными, так и передвижными. Они должны обеспечивать скорость обдува от 1 до 3,5 м/с.

Применение воздушного душа — один из способов установления теплового баланса между человеком и средой, в которой он вынужден находиться

Существует и такое понятие, как воздушный оазис, являющий собой то же самое устройство, включенное в систему местной вентиляции. Оно создает в определенной части производственного помещения микроклимат с заданными параметрами.

Очищенный воздух, подаваемый в заданную отчужденную зону, обычно подвергается специальной тепловлажностной обработке.

Воздушный оазис создает улучшенные условия на рабочем месте и нейтрализует воздействие вредных веществ. Часто это отдельные кабины, но когда их установка невозможна, на рабочие места направляют струю воздуха

Если местное отсасывающее устройство приблизить непосредственно к месту выделения веществ, загрязняющих пространство, удастся удалить воздух, содержащий более высокий их процент, чем при вентиляции общеобменного типа. Местная вентиляция позволяет значительно снизить воздухообмен.

Расчет воздухообмена

Если в результате производственной деятельности не выделяются вредные вещества, то количество воздуха, необходимого для вентиляции рассчитывают по формуле:

L = N х Lн, где

N — это число людей, обычно находящихся в помещении, Lн — объем воздуха, необходимого для 1 человека, измеряемый в мᶾ/ч. По норме это от 20 до 60 мᶾ/ч.

С использованием такого параметра, как кратность воздухообмена, расчет выполняют по формуле:

L = n х S х H, где

n — кратность воздухообмена в помещении (для производственного помещения n=2), S — площадь помещения в м², а H — его высота в м.

Выводы и полезное видео по теме

Здесь все о тонкостях всевозможных систем вентиляции:

Подробности о монтаже системы:

Какая бы вентиляционная система ни была выбрана, она должна обладать двумя главными свойствами: грамотным конструктивным исполнением и функциональностью. Только при выполнении этих условий на производстве будет поддерживаться оптимальный для здоровья микроклимат.

Есть, что дополнить, или возникли вопросы по теме организации вентилирования производственных зданий? Пожалуйста, оставляйте комментарии к публикации. Форма для связи находится в нижнем блоке.

На производстве предъявляются высокие требования к организации труда и безопасности. Необходимо соблюдение различных нормативов. Одним из критериев является качество воздуха, которое должно обеспечиваться правильным воздухообменом. На большинстве предприятий необходима установка специальных вытяжек. Для обеспечения правильного воздухообмена необходимо произвести расчет вентиляции производственного помещения.

1 Классификация систем</span></h2>

Существующие вентиляционные системы можно классифицировать по 4 основным свойствам:

• Вентиляция промышленных зданий бывает естественной, искусственной, механической или совмещенной — в зависимости от того, каким образом происходит передвижение воздуха.
• В зависимости от направления потока воздуха системы бывают вытяжными, приточными или комбинированными.
• По месту действия — общеобменные, местные и совмещенные.
• По назначению сети — аварийные или рабочие.

‘ >Расчет вентиляции

Нормы проектирования вентиляционной магистрали описываются в пунктах СНиПа 41−01−2003. Естественный и механический воздухообмен обеспечиваются разными путями.

Если природный обмен воздуха зависит от внешних факторов, практически неподвластных человеку, таких как тепловой и ветровой напор, то искусственный полностью зависит от действий людей.

РекомендуемНазначение систем вентиляции производственных помещений

2 Естественный воздушный поток</span></h2>

Вентилирование, осуществляющееся естественным образом, является обычным проветриванием. Происходит оно без влияния человека, когда корпус помещения недостаточно плотный и пропускает воздух.

Большое влияние на направление потока оказывает давление. Если его показатели выше снаружи здания, то чистый воздух поступает извне, в обратном случае он выходит из помещения. Иногда такие процессы протекают совместно.

Активный воздухообмен зачастую происходит случайно, когда температура в помещении и на улице имеет большую разницу в показателях. Другое условие — это отдельные участки с разными коэффициентами давления со стороны корпуса, усиленно обдуваемые ветром. Это явление называется инфильтрацией — поток попадает внутрь с наветренной стороны и выводится наружу с подветренной.

При естественной вентиляции коэффициент обмена воздуха не превышает отметку 0,5. Но нельзя обеспечить комфортные условия труда при неорганизованном вентилировании помещения. Обязательно нужно провести расчеты и разработать систему циркуляции воздуха.

Реализовать натуральный воздухообмен можно при помощи дефлекторов или же путем аэрации. Подача и удаление проводится либо через специальные проемы, либо через воздухоотводы.

‘ >Аэродинамический расчет системы вентиляции в екселеРекомендуемРасчет и подбор системы вентиляции для помещений

3 Использование аэрации</span></h2>

В помещениях, где технологически предусмотрено образование тепла, аэрация обеспечивает обмен, который проходит через световые фонари и проемы в окнах под действием ветрового напора и температуры. В холодных цехах обмен идет только под воздействием ветра.

При насыщении воздухом предприятия следует учитывать розу ветров, в противном случае внутрь могут попасть вредные выбросы из соседних производственных организаций.

Лучшим для предприятия будет расположение с наветренной стороны по отношению к вредным выбросам. Фрамуги должны открываться автоматически, чтобы ими можно было управлять снизу. Расположив их на разной высоте, можно регулировать поток. Аэрация — отличный вариант для больших предприятий, где тяжело применить механический воздухообмен из-за его большой стоимости.

Стандартная высота подачи воздуха в здание при аэрации — минимум 30 см и максимум 180 см в теплый сезон и минимум 400 см — в холодный.

Рекомендуемый вариант — установка форточек на 3 разных уровнях. В теплое время чистый воздух проходит через нижний уровень, грязный удаляется через верхний. Форточки, находящиеся в середине, используются в холодный период. Пока воздух достигает нижнего уровня, он успевает прогреться.

В небольших цехах на трубы, служащие вытяжками, устанавливают дефлекторы. Они помогают удалить нагретый от производства воздух. Еще их используют для отвода теплых газов от горнов, печей, прессов и т. д.

‘ >Системы вентиляцииРекомендуемПроект вентиляции здания

4 Искусственный воздухообмен</span></h2>

Искусственный тип обмена воздуха является более совершенным и требует немалых финансовых и эксплуатационных затрат. В такой сети могут также располагаться ионизирующие, подогревающие и другие устройства.

Искусственный воздухообмен еще называют механическим. Он бывает приточным, вытяжным или комбинированным. Такая система имеет немало плюсов:

• Собирает чистый воздух и обрабатывает его — подогревает, подсушивает или увлажняет.
• Может передвигать воздушные потоки на большие расстояния.
• Обеспечивает доставку воздуха в нужное место на предприятии.
• Может очистить и удалить грязные потоки из любой точки цеха.
• Не зависит от окружающей среды.

Чаще всего работают две системы — приточная и вытяжная. Однако бывают случаи, когда возможно применить лишь одну из них. Основная задача приточной — обеспечение рабочего места благоприятными условиями, в данном случае — чистым воздухом.

‘ >Как заставить вытяжной зонт работать?

Используют такой тип воздухообмена на предприятиях, где преобладает высокая температура с малым количеством вредных выбросов. Свежий поток поступает по воздуховодам и доставляется на рабочие места путем работы распределительных насадок.

Системы, которые очищают загрязненный воздух, называют вытяжными. Чаще всего они работают в складских и бытовых помещениях.

Если существует необходимость создания надежной и активной сети, выполняют приточно-вытяжной воздухообмен. Чтобы воздух не попадал из загрязненных помещений в более или менее чистые, в системе создают давление.

При проектировании приточно-вытяжной системы необходимо рассчитать расход воздуха по формуле L отс = 3600 FW о, где F — общая сумма проемов в квадратных метрах, W о — средний коэффициент скорости притягивания воздуха. Эта характеристика зависит от вредности выбросов и вида необходимых операций.

Вытяжные устройства могут располагаться на любой высоте. Основная задача состоит в том, чтобы загрязненный воздух не менял свою натуральную траекторию перемещения. Загрязнения, которые тяжелее воздуха, всегда внизу, поэтому там тоже нужно размещать приборы для их забора.

В холодный сезон необходимо подогревать поступающий воздух. Самым экономичным вариантом будет рециркуляция, которая подразумевает подогрев части воздуха. При этом нужно выполнять некоторые условия:

• Уличный воздух должен поступать в количестве не меньше 10%, а обратно необходимо выпускать поток с 30% загрязнений относительно допустимой отметки.
• Категорически запрещено использовать рециркуляцию на предприятиях, где в воздухе присутствуют взрывоопасные вещества, болезнетворные микроорганизмы и другие опасные выбросы.

Самым распространенным считается канальный вариант. Он использует для продвижения воздуха по воздуховодам эжекторную установку, центровой и осевой вентилятор. Если воздуховодов нет, система именуется бесканальной. В этом случае устройства монтируют прямо в стену. При этом необходимо наличие естественной вентиляции.

Очень часто приточную вентиляционную сеть соединяют с отопительной системой. За пределами цеха монтируют специальные воздухоприемники для чистого воздуха.

Шахты устанавливают над крышей и землей. Нужно лишь, чтобы возле приемников не было источника вредных выбросов. Минимальное расстояние от земли должно составлять 200 см в обычной зоне и 100 см в зеленой зоне.

Принцип работы приточной вентиляции прост: вентилятор осуществляет забор воздуха через калорифер, где затем нагревается. Далее воздушные массы увлажняются либо подсушиваются и поступают в цеха. Объем поступающего воздуха можно контролировать клапанами и заслонами.

Бывают два вида общеобменной приточно-вытяжной вентиляции — замкнутые и разомкнутые системы. Во втором случае это две независимые сети, одна из них подает воздушные массы, вторая удаляет отработанный.

Перечисленные схемы подводят к цехам, имеющим 1−2-й классы опасности.

5 Аварийная вентиляция</span></h2>

У любого предприятия должна быть предусмотренная технологами аварийная вентиляция — на случай поступления большого количества вредных или горючих газов и других выбросов.

Рассчитывать расход воздуха необходимо, исходя из размеров помещения. Если у помещения высота менее 6 метров, то нужен восьмикратный обмен воздуха за 60 минут. Если же высота превышает отметку 6 метров, то необходимо удалять 50 куб. м в час на 1 кв. метр помещения.

Для аварийной вентиляции необходимы:

• Основные вытяжные сети с резервными вентиляторами.
• Дополнительные системы (вместе с резервом).
• Только аварийные магистрали, если использование главной системы невозможно.

Лучшим вариантом считается использование автоматической аварийной линии, которая не только работает в опасных ситуациях, но и предупреждает их. Вся работа осуществляется благодаря центральному процессору и датчикам, которые собирают информацию, анализируют ее и выполняют определенные действия.

Как правило, аварийная система использует только механическое удаление загрязнений при помощи вентиляторов. При этом стоит учитывать, что сеть должна оставаться герметичной, не позволяя выбросам проникнуть в другие цеха или помещения. В качестве дополнительных элементов применяют химические добавки, нейтрализующие опасность. Их количество определяется специальными документами.

В зависимости от назначения и физических параметров помещения, а также вероятности аварийной ситуации проводят расчет воздухообмена в производственных помещениях, в частности, определяют кратность по формуле:

К = L / V, где

L — количество воздушной массы, выводимой через вентиляцию.

V — объем помещения, откуда выводится воздух.

Если высота потолков не превышает 6 метров, то кратность должна равняться 8. В случае если высота превышает эту отметку, необходимо не меньше 50 куб. метров на квадратный метр помещения в час.

Аварийный воздухообмен может функционировать в двух режимах:

• Пассивный — система не работает и находится в «спящем режиме». Включается, если не хватает мощности обычной сети.
• Активный — сеть контролирует ситуацию при помощи датчиков и активно очищает воздух, когда нужно понизить концентрацию выбросов.

6 Местная вытяжка и формула расчета</span></h2>

Местная вытяжка удаляет воздух из мест, где он загрязняется. В состав такой системы входят вентиляторы, трубопроводы, решетки вентиляции. Локальное вентилирование проводят таким образом, что при работе с 1-м и 2-м классами опасных выбросов нельзя будет включить оборудование при выключенной системе.

Если компания не осуществляет выброс вредных веществ, то можно провести расчет общеобменной вентиляции производственного помещения как L = N х L н, где N — количество рабочих, находящихся в помещении, а L н — необходимый объем воздуха для одного человека, который измеряется в куб. м/ч.

Учитывая такой параметр, как кратность воздуха, расчет проводится по формуле L = n x S x Н, где n — кратность, равная 2 в производственном помещении, S — площадь, а Н — высота.

Вентиляция производственных цехов должна обладать двумя критериями — это грамотное исполнение и функциональность. Только в этом случае можно организовать рабочие места в соответствии с нормами. Поэтому так важно произвести точный расчет местной вентиляции.

‘ >Простой расчет вентиляции с рекуператором.Фото

Вентиляция является одной из основных инженерных систем современных зданий. Если в жилых строениях она еще не так популярна, как требуют нормы, то в общественных и промышленных сооружениях ее проектируют и устраивают практически повсеместно.

Рассмотрим подробнее, какие бывают виды вентиляции, как проходит классификация этих систем и чем они отличаются?

Назначение и виды вентиляции

Современные системы вентиляции бывают разных типов и в зависимости от своего предназначения разделяются на несколько подгрупп. Это разделение проводится по нескольким параметрам: направление движения воздуха, метод приведения воздушных масс в движение, обслуживаемая территория.

Вентиляция в доме

Какая бывает вентиляция в помещениях по направлению движения воздуха? По этому параметру системы разделяются на две большие группы:

• приточные;
• вытяжные.

Еще существует вентиляция и классификация ее по тому фактору, что приводит воздух в движение. По этому параметру их разделяют на:

• с естественным побуждением (естественные);
• с механическим побуждением (механические, принудительные).

Также существует разделение вентиляции и виды которой разнятся, в зависимости от обслуживаемой зоны. По этому принципу вентиляционные системы разделяются на:

• общеобменные:
• местные (локальные).

Все рассмотренные типы вентиляционных систем могут применяться как раздельно, так и совместно в одном здании или даже помещении.

Также системы можно классифицировать на канальные и бесканальные, в зависимости от того, используются ли в них воздуховоды или воздух движется через отверстия в стенах или вентиляторы без подсоединенных труб.

Разберем подробнее все виды и подтипы систем вентиляции помещения, чем они отличаются и каковы их задачи.

Естественная вентиляция

Как уже говорилось, естественная вентиляция является одной из  популярных разновидностей современных систем. Этот тип вентиляции помещений подразумевает то, что воздух приводится в движение естественными факторами. Точнее, это разница давлений между внутренним объемом и наружной атмосферой. Для функционирования ее необходимо чтобы давление на улице было немного меньше, чем внутри помещения. Если такой фактор возникает, начинается движение воздуха через специально устроенные вентиляционные каналы.

Естественная вентиляция

Ярким примером такой вентиляции является устройство вытяжных каналов в стенах многоэтажных и частных домов. Основной положительный фактор применения естественной вентиляции – дешевизна. Для нее нет необходимости применять дорогостоящее оборудование и организовать подключение к электричеству. Воздухообмен происходит сам по себе. Но нужно иметь в виду, что существуют и негативные стороны применения такой системы. В первую очередь это зависимость от параметров атмосферы.

Рекомендуем ознакомиться:  Гофра для вентиляции: что это такое и как используется

Движение воздуха в естественных каналах происходит только при отрицательной разнице давлений, но это не всегда так. Бывает моменты, когда давление внутри и снаружи помещения выравнивается. Тогда воздухообмен прекращается или даже наоборот, возникает обратная тяга. Очень сильно естественная система реагирует на осадки и смену погоды. Если в морозную солнечную погоду тяга может быть в несколько раз больше расчетной, то осенью в дождливый день может возникать и движение наружного воздуха внутрь помещения.

Механическая вентиляция

Рассматривая далее виды систем вентиляции по методу приведения воздуха в движение остановимся на принудительной сети. В ней, в отличии от естественной, для движения воздуха используется электроэнергия. Воздухообмен происходит принудительно под действием вентиляционных агрегатов: вентиляторов, приточных и вытяжных установок.

Основным движущим элементом такой системы является вентилятор. Это прибор, который состоит из корпуса и крыльчатки разного типа, а также электродвигателя. Электродвигатель приводит в движение крыльчатку, которая сконструирована таким образом, чтобы захватывать потоки воздуха и перемещать их из заборного отверстия вентилятора в выхлопное.

Оборудование механической вентиляции

Вентиляторы в общем классифицируются на два больших типа:

• осевые;
• центробежные.

В осевых движение воздуха проходит через крыльчатку перпендикулярно лопастям. В центробежных вентиляторах воздух движется параллельно лопасти, как бы огибая ее.

Кроме вентилятора принудительная система может состоять из дополнительных элементов. В первую очередь это касается канальных систем, так как в них воздух движется через сеть подсоединенных воздуховодов (жестких и гибких), есть необходимость применять задвижки, регуляторы потока воздуха, а также другие элементы:

• фильтры для очистки приточного воздуха или вытяжного от пыли и загрязняющих веществ;
• шумоглушители для уменьшения вибрации и уровня шума;
• калориферы: водяные или электрические агрегаты для подогрева приточного воздуха;
• решетки, диффузоры, анемостаты и другие приборы распределения потоков.

Рекомендуем ознакомиться:  Вентиляция в котельной с газовым котлом

Также применяется большое количество дополнительных и монтажных материалов. В том числе утеплители, хомуты и регуляторы температуры и мощности вентиляторов.

Приточные системы

Как видно из названия, такие виды системы вентиляции, как приточные, предназначены для подачи наружного воздуха внутрь помещения. Они бывают как естественные, так и механические. Механические системы наиболее распространенные, так как позволяют точно контролировать объем подаваемого воздуха и его характеристики.

Приточная установка

Естественные приточные системы используется не так часто и в основном для неконтролируемой подачи воздуха. То есть при них существует вытяжная система, которая работает по расчетным параметрам, а приток воздуха организовывается через щели в окнах, специальные отверстия или решетки естественным путем за счет разницы давления.

Причем приточная система может работать в паре с вытяжной как естественного, так и механического типа. Следует иметь в виду, что обе системы работают взаимосвязано, так как объем подаваемого и вытяжного воздуха должен быть одинаков.

Вытяжные системы

Такие типы систем вентиляции, как вытяжные предназначены для удаления воздуха из помещения или его части. Они бывают как механические, так и естественные. Если естественные приточные системы малораспространенные, то вытяжные их варианты используются давно и результативно.

В жилье основное назначение вытяжных систем – удаление продуктов жизнедеятельности человека и других загрязнителей воздуха. Во-первых, удалять необходимо углекислый газ, который образуется при дыхании. Причем его образуется достаточно большое количество. Кроме этого необходимо удалять пары воды, а также загрязненный воздух из санузлов и кухонь. В промышленности вытяжная вентиляция во многом призвана удалять загрязнения, которые возникают во время производственного процесса.

Вытяжной вентилятор в ванной

Приточно-вытяжная вентиляция с рекуперацией

Отдельно стоит поговорить о системах с рекуперацией. Они призваны экономить энергоресурсы во время работы. Если приток и вытяжка отдельно устраивается в основном с использованием разных механизмов и агрегатов, то такие виды вентиляционных установок, как приточно-вытяжная с рекуперацией, используют для работы один агрегат, который перемещает как приточный, так и вытяжной воздух.

Рекомендуем ознакомиться:  Понижение влажности воздуха

Размещение двух веток в одном устройстве необходимо для того, чтобы потоки воздуха пересекались. В месте пересечения используется рекуператор, благодаря которому тепло от вытяжного воздуха передается приточному.

В некоторых случаях это помогает экономить до 80% тепла и возвратить его в помещение, а не выбрасывать на улицу.

Применяется в основном 2 типа рекуператоров – это перекрестноточные (пластинчатые) и роторные.

Система с рекуперацией

Общеобменная и местная вентиляция

Как следует из названия, такие виды вентиляционных систем, как общеобменные, работают на все помещение. Они устраиваются для того, чтобы подавать определенное расчетное количество приточного воздуха и удалять загрязненный из всего объема помещения. Они бывают как комфортные (для жизнедеятельности человека), так и производственные – обеспечивают параметры производственного процесса.

В отличие от них, местные или локальные системы работают на участок или определенную зону. Их устраивают для локализованной подачи свежего воздуха на рабочее место или удаления загрязненного прямо из места его возникновения. Например, на сварочном посту или над кухонной плитой.

Местная вентиляция

Итоги

Используемые источники:

• https://oventilyatsii.ru/ventilyaciya-pomeshhenij.html
• https://tion.ru/ventilyaciya/
• https://sovet-ingenera.com/vent/raschety/ventilyaciya-proizvodstvennyx-pomeshhenij.html
• https://oventilyacii.ru/ventilyaciya/sistema-rascheta-ventilyatsii-pomeshhenij.html
• https://topventilyaciya.ru/ventilyaciya/vidy-ventilyatsii.html
