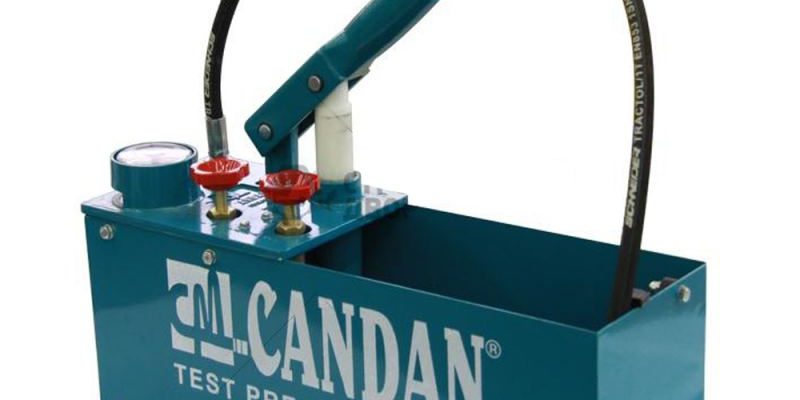

Это классический механический насос для проведения опрессовки. Им можно заполнять контур

В загородных домах и там, где контур обогрева включается только время от времени, обычную воду заливать нельзя. Она ведь замерзает, что приводит к разрыву труб и батарей, может сломаться котел. Поэтому в таких случаях используют специальные незамерзающие составы, которые в народе называются красивым иностранным словом – антифриз. О том можно ли залить антифриз в систему отопления мы рассказывали в одной из наших статей. Если вкратце – то можно, подробнее можно прочитать здесь.

Сегодня мы поговорим о том, как залить в систему отопления антифриз. Рассмотрим методику пошагово. Поможем определить, каким можно пользоваться насосом и куда его подключать. Есть некоторые хитрости, прибегая к которым вы сможете самостоятельно справиться с поставленной задачей.

Как закачать антифриз в систему отопления

Перед тем как залить в систему отопления антифриз следует позаботиться о том, чтобы трубы и теплообменники были чистыми. В случае необходимости предварительно проводится чистка всего контура. Чтобы залить антифриз в трубы отопления правильно, нужно полностью заполнить все пустоты контура, чтобы не осталось воздушных карманов. Воздух может скапливаться только в батареях, если, конечно же, схема сделана без ошибок. Если же в контуре, где-то кроме батарей скапливаются воздушные карманы, то там устанавливаются воздухоотводчики. Как закачать антифриз в систему отопления:

• подключить шланг от насоса для закачки антифриза в систему отопления к любому патрубку, через который возможно залить жидкость;
• включить нагнетатель;
• когда стрелка манометра достигнет показания в полторы атмосферы, насос отключается;
• спускается воздух со всех радиаторов;
• повторно включается насос для закачки антифриза в систему отопления пока давление опять не достигнет прежнего уровня;
• проверить наличие воздуха в теплообменниках и местах его возможного скопления.

После проведенной процедуры включается котел. После того как он поработает некоторое время, около суток, нужно опять проверить контур на наличие в нем воздуха. Также обратите внимание на манометр. В контуре должно быть полторы атмосферы. В случае несоответствия показаний манометра нужно внести коррективы. Чаще всего приходится подпитывать систему, хотя не исключен вариант, что потребуется слить некоторое количество теплоносителя.

Перед тем как закачать антифриз в систему отопления можно сразу открыть все отводчики воздуха. В этом случае под каждый кран Маевского нужно подставить какой-нибудь резервуар, подойдет пол-литровая банка. Отверстие в кране очень маленькое, не толще иголки, поэтому потоп не предвидится.

Удобнее воспользоваться помощью еще одного человека, так как заполнить закрытую систему отопления антифризом вдвоем намного удобнее и быстрее. Нужно чтобы кто-то один следил за работой насоса, уровнем антифриза в резервуаре из которого он откачивается и давлением в контуре. Второй человек следит за кранами Маевского и поочередно закрывает их, когда из отверстия польется теплоноситель.

Через какой патрубок залить антифриз

Так выглядит кран для подпитки

Прежде чем приступить к работе, нужно знать, как заполнить систему отопления антифризом. Есть две разновидности контуров обогрева. В одном теплоноситель контактирует с воздухом, а в другом циркуляция проходит по абсолютно замкнутой схеме. Принцип работы этих контуров отличается, но их объединяет то, что в обоих можно применять антифриз. Чтобы залить антифриз в контур отопления потребуется насос. В открытые контуры можно вливать теплоноситель ведрами, но в случае с незамерзающей жидкостью это будет слишком долго.

Заливка антифриза в систему отопления по идее осуществляется через клапан подпитки, если такой есть в наличие. Если же его нет, то возможны следующие варианты:

• через заглушку батареи;
• через патрубок под расширительный бак закрытого типа;
• через котёл.

Чтобы заполнить контур отопления антифризом через заглушку радиатора, нужно ее открутить и вместо нее вкрутить кран.

К этому крану подключается насос, благодаря которому антифриз поступает в трубы. После того как заправка системы отопления антифризом будет завершена, кран остается в торце батареи. Это позволит подпитывать систему в процессе эксплуатации, а также использовать его в качестве слива, когда потребуется освободить контур от теплоносителя.

В закрытых контурах стоит мембранный расширительный бак, для которого есть отдельный патрубок. При заполнении системы, экспанзомат рекомендуют временно снять. Можно ли заполнить систему отопления антифризом, когда бак не снят? Можно, но скорее всего, после этого экспанзомат все равно придется снять и перенастроить. Расширительный бак ставят как вверх, так и вниз дном.

Второй способ более предпочтительный, при этом кран на патрубок устанавливается разными способами. Некоторые монтажники американки с краном ставят таким образом, чтобы запорная арматура оставалась на контуре, а некоторые наоборот, устанавливают так, что кран снимается вместе в экспанзоматом.

В первом случае проблем с заполнением контура через патрубок для расширительного бака не возникнет. Во втором случае потребуется установить такой кран. К запорной арматуре подводится шланг от насоса и антифриз заливается в трубы. По завершении работы шаровой кран перекрывается и устанавливается экспанзомат.

Даже если у вас нет подпитки, которая отходит от труб, это не означает, что ее нет вовсе. В современных котлах обязательно присутствует патрубок для подпитки. По этой причине монтажники могут не установить еще один кран в самом контуре. Подпитка котла, если система работает на воде, зачастую соединяется с водопроводом. Если же используется антифриз, то патрубок остается свободным, к нему можно подключать насос.

Вы знаете что можно сделать альтернативное отопление дома своими руками и не платить подрядчикам? Это возможно.

О том, почему иногда приходится прибегать к обогреву деревянного дома электричеством читайте здесь.

Чем закачать теплоноситель

Насосы для заполнения контура антифризом могут быть разными. В этом качестве подходит любой водяной насос, который применяется в водоснабжении, так как правильно заливать антифриз в систему отопления можно любым нагнетателем давления достаточной мощности. Так выделяют ручные и электрические насосы, которые могут прокачивать жидкость разными способами. Одни из них погружаются в теплоноситель, а вторые нет.

Погружной насос

Вибрационные погружные насосы работают при полном погружении в антифриз. К таким приборам относится всем известный «Малыш». Следует сказать, что нет специального насоса для заполнения системы отопления антифризом. Все агрегаты имеют широкий спектр применения в хозяйстве. Так, например «Малыш» может не только закачивать антифриз в контур, а и поднимать воду со скважины.

«Малыш» — погружной роторный насос

Преимущество погружного насоса:

• недорогой;
• компактный;
• экономичный;
• переносной.

Таким насосом можно делать все — от полива грядок до подачи воды из колодца. У него металлический корпус, что делает прибор надежным и крепким. Характеристики:

• способен прокачивать 430 л в минуту;
• отдаленность от источника питания составляет до 40 м;
• два вида забора жидкости (верхний, нижний);
• поднимает столб жидкости на высоту 40 м;
• потребляет не больше 250 Вт в час.

Жидкость с десяти метров создает давление в одну атмосферу, получается что «Малыш» способен накачать до четырех атмосфер. Такой мощности более чем достаточно для автономной системы отопления. Как известно давление в ней не превышает двух атмосфер, нормой считается показания манометра в полторы атмосферы.

С учетом высокой скорости нагнетания, обыкновенную систему, в которой до 100 литров теплоносителя, такой насос накачает за несколько минут. Принцип работы заключается в том, что антифриз поступает сразу в насос через отверстия в корпусе и по шлангу подается в контур.

Так как заправить систему отопления антифризом нужно, избегая попадания в трубы грязи, очень удобно, что в приборе установлены фильтры, которые задерживают даже мелкие частицы загрязнений.

Чтобы закатать антифриз в контур отопления потребуется бочка, в которую он будет налит. Затем в бочку ложится насос, а шланг соединяется с патрубком подпитки.

Дренажный насос

Дренажный погружной насос

Дренажные насосы тоже относятся к погружным, но только их основное предназначение отличается от того же «Малыша». Такой вид нагнетателя разработан специально, чтобы откачивать воду с подвалов или даже с земельных участков. Особенностью такого агрегата является его способность пропускать большие частицы, размер которых варьируется в пределах до 35 мм.

В нем нет фильтрующего элемента, который бы защищал контур от загрязнений, поэтому это надо учитывать перед тем, как закачать систему отопления антифризом. Помимо этого потребуется позаботиться о том, чтобы насос не отключался автоматически, когда теплоносителя в резервуаре останется минимум. Дело в том, что в погружном дренажном насосе установлен специальный поплавковый выключатель, который реагирует на изменение уровня жидкости.

Принцип закачки системы отопления антифризом дренажным насосом такой же, как и у других погружных. Единственное на что следует обратить внимание, так это на габариты прибора. В горловину маленькой бочки он может и не пролезть, поэтому следует увеличить входное отверстие.

Если нужно сделать отопление деревянного дома варианты: самостоятельно или нанять мастеров. Какой вам по душе?

Вы даже представить себе не можете как удобно иметь печь для отопления деревянного дома. Интересно, тогда вам сюда.

Поверхностный насос

Поверхностные насосы не погружаются в жидкость. Они устанавливаются отдельно, антифриз поступает через шланг. Это, несомненно, более мощные агрегаты, при этом стоят также дороже. Такие насосы могут нагнетать в контур весьма высокое давление, что позволяет их применять для опрессовки системы отопления и гидравлических испытаний. Поверхностные насосы бывают механическими и электрическими.

Электрический поверхностный насос роторного типа

По принципу действия они могут быть:

• мембранными;
• роторными;
• поршневыми.

Первые два вида относятся к электрическим приборам, а поршневой насос – это ручной агрегат с резервуаром для жидкости. В резервуар заливается антифриз, который прокачивается цилиндрами низкого и высокого давления. Прибор оснащен манометром. При закачке антифриза в систему потребуется приложить много усилий. Давить на ручку нужно будет очень сильно. Как залить антифриз в систему отопления видео:

Подводя итоги, отметим, что наполнять систему отопления антифризом можно при помощи любого насоса, который есть у вас в хозяйстве. Если совсем нет никакого, то покупка не будет одноразовой. Такой агрегат всегда пригодится в частном доме. Им можно и огород поливать, и воду из искусственного озера откачивать, подпитывать систему обогрева и много чего другого. Принцип проведения работ по заполнению контура обогрева не зависит от выбранного нагнетателя. Главное, следить за показаниями манометра и стравливать воздух.

Каждую систему отопления после монтажа и запуска нужно протестировать на герметичность. Для проведения этой проверки используют насос для опрессовки отопления, делается это следующим образом: насос подключают к системе и подают с его помощью в систему давление, превышающее норму в два или три раза. Необходимость в проверке при помощи насоса для опрессовки возникает не только после первоначального монтажа системы, но и при замене магистралей передачи теплоносителя и их соединительных частей, перед началом отопительного сезона, если следы коррозии и других некритичных, на первый взгляд, повреждений видны невооруженным глазом, перед полным спуском теплоносителя из системы. Проводят проверки и в профилактических  целях для  предотвращения серьезных неисправностей, ведь проще и дешевле устранить небольшой огрех, чем менять целую ветвь системы отопления.

Как работает насос для опрессовки отопления

Итак, уже понятно, что проверка осуществляется методом увеличения давления в системе отопления, осталось разобраться, каким образом это достигается. Существует два метода для нагнетания давления – накачка воздуха и накачка жидкости, у каждого из них есть свои плюсы и минусы. «>»>»>»>»>»>»>»>»>

• Метод воздушной накачки системы плохо тестирует трубы обжима, поэтому второй способ применяется гораздо чаще.
• В систему подается жидкость, затем ее оставляют работать с повышенным давлением на пару часов. Данный прибор может увеличивать давление вручную или при помощи электричества.

Ручные насосы для опрессовки отопления способны довести давление до очень высокого уровня, функцию толкающего поршня выполняет прочнейший цилиндр из металла, измерение давления выполняет встроенный манометр.

Этот вид насосов предназначен для тестирования небольших отопительных систем, отличается низкой скоростью работы.

Этапы проверки с помощью ручного насоса для опрессовки  с использованием жидкости

После подключение насоса для опрессовки отопления к системе следует выполнить следующие шаги поэтапно:

• Нужно заполнить участок, подвергающийся проверке нагнетателем давления (воздухом или жидкостью). Если проверке подвергается не вся система, для ограничения участка используют затворную арматуру
• Далее увеличивают давление до определенного уровня
• Данные об уровне давления смотрятся на манометре.
• Через пару часов опрессовки снимаются показатели системы и сравниваются с первоначальными
• Делаются выводы: если исходные данные отличаются от данных, полученных после опрессовки, значит, в системе присутствует утечка, разгерметизация.
• Выполняется ремонт обнаруженных неполадок, а затем проверка отопительной системы проводится заново.

Особенности пневматической опрессовки

Воздушный метод нагнетания давления в системе используется достаточно редко, поскольку с его помощью сложно определить утечки в системе,  он требует трудоемкой предварительной подготовки. Отличия от гидравлического метода:

• Продувка системы и устранение мусора перед тестированием на герметичность
• Перекрытие всех кранов Маевского и воздухоотводчиков, ведь именно воздух является выявителем проблем
• Нагнетание давления, превышающего рабочее более, чем на двадцать процентов
• Подключаться насос к системе придется несколько раз

Этот метод в основном применяют в многоэтажных домах и крупных помещениях.

Классификация

Ручной насос для опрессовки системы отопления. Предназначен для проверки небольших отопительных систем, имеет малый вес, электричество не требуется. Электронасос. Питается от электросети или генератора, достаточно тяжелый, но зато не требует от человека никаких физических усилий. «>»>»>»>»>»>»>»>»>

Насос пневматического типа способен создать высокое давление, работает от электросети или генератора. Относится к разряду дорогих видов опрессовщиков.

Электрогидравлический насос технически сложен, имеет большой потенциал, цена на такой вид насоса для опрессовки отопления высока. В силу всех перечисленных особенностей это устройство используют только в промышленности.

Выбор насоса для опрессовки отопления

При выборе насоса для опрессовки отопления стоит обратить внимание на жидкость, которая используется при проверке, размер и вес устройства, проходимость, мощность, размер резервуара, возможность промывки системы.

• Группа безопасности для отопления — особенности устройства, принцип работы и варианты применения (85 фото)
• Греющий кабель для труб — советы по выбору, нюансы применения и особенности эксплуатации (140 фото)
• Гидрострелка для отопления — что это такое, принцип работы и особенности применения устройства (110 фото и видео)

А также на производителя и наличие в  продаже запчастей, на максимально создаваемое давление и на количество труда, которое человеку придется затратить в процессе проверки. Перед покупкой рекомендуется заранее изучить несколько моделей насосов для опрессовки отопления с характеристиками, сравнить габариты по описанию и фото. «>»>»>»>»>»>

Проверка на герметичность системы проста и не должна затруднить даже неопытного человека или начинающего мастера. Впрочем, проверка системы с помощью насоса для опрессовки отопления проводится своими руками только в частных домах, в многоэтажках этим занимаются профессиональные сотрудники  управляющих компаний, для вызова которых требуется просто подать заявку и ждать мастера.

Профилактические проверки в частных домах рекомендуется осуществлять ежегодно перед началом основного отопительного сезона с учетом всех требований и строго по инструкции.

• •
  •

Теплоаккумулятор для отопления — описание системы и особенности ее применения в частном доме (120 фото)

Насосы, повышающие давление — обзор моделей 2019 года рекомендации по выбору параметров для системы отопления (105 фото)

Ремонт циркуляционного насоса — основные виды неисправностей, разборка, ремонт и сборка насоса в системе отопления (видео + фото)

Кстати говоря, если покупка оборудования кажется вам нецелесообразной, аппарат можно взять напрокат. Однако, если вы умелец и любое дело вам по плечу, то такое оборудование,  как насос для опрессовки отопления можно сделать собственными руками.

Фото насосов для опрессовки отопления

• •
  •
  •
  •
  •
  •
  •
  •
  •

Выбор циркуляционного насоса — как рассчитать параметры и советы как выбрать насос для современных систем отопления (115 фото и видео)

Колпак на трубу дымохода: виды, варианты применения, задачи и монтаж элемента (110 фото)

Дымоходы для котлов — обзор лучших моделей и описание применения различных конструкций (85 фото + видео)

Отопительные системы частного дома бывают открытого и закрытого типа. Первые функционируют по принципу естественной циркуляции жидкости, допуская ее соприкосновение с воздухом. Второй вариант герметичен и действует с принудительной циркуляцией теплоносителя. Ее обеспечивает установленный циркуляционный насос и мембранный бак. Отсутствие контакта с воздухом уменьшает количество кислорода, являющегося мощным окислителем металла. Система отопления любого типа не сможет обеспечить обогрев дома без теплоносителя. Современные сети чаще всего заполняются жидким теплоносителем: водой или антифризом. После монтажа инженерной сети, а также после выполнения ее ремонта, необходимо закачать теплоноситель в закрытую систему.

Какой теплоноситель выбрать

Самый доступный по цене теплоноситель – вода, но для контура отопления жидкость из крана лучше не использовать, в ней много примесей, провоцирующих коррозию труб, накопление отложений и порчу нагревательных элементов котла. Воду необходимо смягчить и очистить, для этого применяют специальные фильтры и химические реагенты. Можно купить готовую дистиллированную воду, она доступна по цене и обеспечит безопасное применение. Для труб отопления, заполненных мягкой очищенной водой, замена жидкости производится раз в 5-10 лет, когда начинает снижаться эффективность теплообмена. Слить такой теплоноситель можно в самой низкой точке системы, где установлен специальный патрубок с вентилем. Слив безопасной жидкости возможен в грунт на участке.

В доме с периодическим проживанием зимняя температура падает до отрицательных отметок. При такой температуре вода в системе отопления замерзнет, повредив трубы. Заменой замерзающей жидкости стал антифриз.

Синтетический теплоноситель производится на основе спиртов. Он обеспечивает высокую теплоотдачу и безопасность от замерзания в холодный период года. К преимуществам антифризов относится:

• высокая температура кипения;
• минимальное коррозийное воздействие на металл;
• низкая температура замерзания.

Кстати, почитайте эту статью тоже:  Использование газового накопительного бойлера для нагрева воды

Используется два вида антифриза:

• этиленгликоль – состав относится к ядовитым веществам, его нельзя заливать в систему отопления открытого типа. Он не имеет запаха, поэтому сложно заметить протечку. Плюсом вещества является доступная цена;
• пропиленгликоль – состав безопасен для здоровья и подходит для эксплуатации в сетях отопления открытого типа. Минус вещества – высокая стоимость.

Раз в 5 лет потребуется слить своими руками антифриз на основе этилен или пропилен гликоля и заменить его новым. Слив синтетических составов осуществляется с особой осторожностью, а утилизация происходит на специальных полигонах.

Незамерзающие составы продаются в виде концентратов, перед тем, как залить их в трубы, необходимо развести вещество водой по инструкции производителя.

Как подсчитать объем жидкости

Чтобы заполнение отопительного контура было полным, необходимо подсчитать объем теплоносителя. В многоквартирных домах расчет производят специальные службы, а для частного дома – его владелец. Высокая стоимость жидкости для закачки требует точных вычислений, иначе часть средств будет потрачена напрасно. К подсчетам подходят практическим и теоретическим способом.

1. Объем контура измеряют счетчиком воды. Пустой контур необходимо заполнить водой, а данные счетчика покажут ее объем. Отметив необходимый параметр, можно слить жидкость.
2. Подготовить емкость с разметкой объема, в которую выполняется слив воды из труб. После ее заполнения будет известно необходимое количество жидкости.
3. Подсчитать количество антифриза можно, сложив объем водонагревательного котла, всех секций радиаторов, расширительного бачка и трубопровода. Рекомендуется приобрести состава на 15% больше расчетного количества, этот запас покроет неточности подсчета и потери на заполнение системы (происходит небольшой слив антифриза при спускании воздуха).

Подготовительный этап

После монтажа сетей отопления выполняется их промывание. Это позволит удалить стружки и твердые частицы, попавшие в трубы во время монтажа. Если проигнорировать промывку, мусор повредит насос или нагревательный котел.

Кстати, почитайте эту статью тоже:  Распределительная гребёнка системы отопления своими руками

Прежде, чем закачать теплоноситель, проводится опрессовка системы. Для этого специальный компрессор закачивает в нее воздух, заполняя им трубы и радиаторы. Нагнетается давление выше нормативного на 25%, около 2 атмосфер.Периодически снимаются показания манометра, падение давления не должно превышать 1% за 15 минут. Опрессовывать отопление можно водой, необходимо закачать ее под давлением 1,5-1,8 атмосфер и следить за ним в течение суток. Если протечки не выявлены, происходит слив воды и закачивание антифриза.

Хорошая герметизация – это не только отсутствие потерь жидкости, она исключает завоздушивание контура. Попадание воздуха провоцирует возникновение пробок, делающих работу отопления неэффективной.

Как закачать теплоноситель в закрытую инженерную сеть

Для закачки жидкости необходимо подготовить:

• резервуар под гликолевые составы или смягченную воду;
• насос;
• манометр;
• шланги.

Заполнить своими руками контур закрытого типа можно через обратный клапан на подпиточной врезке или шаровой кран в самой низкой точке системы, предназначенный под слив жидкости. Перед началом работы проверяется его прочность и работоспособность.

1. Рассчитанный объем теплоносителя заливается в приготовленную емкость, из нее насос нагнетает жидкость в отопительный контур. Перед закачкой открывается запорная арматура и вентиль на расширительный бак. Насос производит заполнение, пока не установится давление 1,5 атмосферы. При этом значении расширительный бак будет частично наполнен. Отключив насос, нагнетающий жидкость, на время включают циркуляционный агрегат.
2. Пришло время своими руками спустить воздух из радиаторов. Специальным ключом или отверткой открывают краны Маевского, установленные на батареях. Проводить процедуру нужно пока из крана не потечет жидкость. Спускать воздух начинают с нижних этажей, постепенно перемещаясь на верхние. Работая с трубами, наполненными гликолевыми составами, особенно актуально привлечение помощника. Он сможет контролировать их слив из батарей, не допуская лишнего расхода дорогостоящего состава. Удаление воздуха – важный этап работы, его выпускают не только из труб, но и из котла (через автоматический воздухоотвод), а также из оборудования циркуляции, открутив винт насоса. Если система имеет автоматические клапаны, то своими руками делать ничего не придется.
3. После выхода воздуха давление упадет, поэтому снова включают насос, чтобы закачать антифриз до номинального показателя.

Кстати, почитайте эту статью тоже:  Самодельный расширительный бак для отопления открытого типа

Заполнение системы открытого типа

Наполнить водой или пропиленгликолем контур открытого типа проще, чем герметичную сеть. В этом случае не понадобится насос, жидкость заливается через расширительный бак, размещенный в наивысшей точке отопительной системы, обычно на чердаке здания. Процесс заполнения лучше выполнять вдвоем, чтобы не приходилось часто спускаться вниз и стравливать воздух, а потом спешить наверх, чтобы долить в бак теплоноситель. После спускания воздуха расширительный бак должен быть заполнен на 1/3. В процессе функционирования отопления может снизиться теплоотдача из-за образования пробки, тогда процедуру спускания воздуха из радиаторов придется повторить.

Жильцы многоквартирных домов привыкли к регулярной замене теплоносителя, но слив жидкости для частного дома не рекомендуется по нескольким причинам:

• долгое развоздушивание системы;
• затраты на покупку теплоносителя;
• отсутствие воды приводит к коррозии стальных радиаторов.

» alt=»»>

—>

Обогрев жилого дома бывает 2 типов — открытого и закрытого. В первом случае циркулирующая жидкость имеет контакт с открытым воздухом, а во втором — нет. Для заполнения объема используется насос для закачки теплоносителя в систему отопления. В роли теплоносителя может выступать вода или антифриз. Их подача в сеть ведется сразу же после окончания монтажных работ, а также в течение сезона по мере необходимости.

1 Виды применяемых насосов</span></h2>

Как говорилось, в жилом помещении по трубам циркулирует вода или антифриз. Второй вариант является оптимальным, поскольку уменьшается вероятность коррозии металла.

Чтобы заполнить сеть теплоносителем, используются насосы для закачивания жидкости в систему отопления. Они разделяются на ручные и электрические, и каждый из них выполняет работу разными способами.

Также агрегаты имеют разновидности:

• погружные;
• дренажные;
• поверхностные.

‘ >Заливка теплоносителя в систему отопленияРекомендуемВиды насосов, устанавливаемых в систему отопления

1.1 Погружные аппараты</span></h3>

Вибрационные устройства полностью погружаются в теплоноситель. Они не только ведут закачку антифриза, но и могут поднимать воду из скважин. Агрегаты обладают преимуществами:

• компактность;
• низкая цена;
• экономичность;
• удобство при переноске.

В процессе работы за минуту перекачивается более 400 л жидкости. Источник питания может находиться на расстоянии 40 м. Энергии потребляется не более 250 кВт/час, а вода поднимается на высоту до 40 м. Закачиваемое давление жидкости агрегатами — до 4 атм. Этого вполне достаточно, учитывая, что требуемая величина составляет 2.

В погружные насосы встраиваются фильтры, которые задерживают весь мусор, поступающий из емкости. Заранее готовится бочка с антифризом, куда и помещается устройство.

РекомендуемСхема установки насоса в систему отопления частного дома

1.2 Дренажные и поверхностные</span></h3>

Такие аппараты больше предназначены для откачки жидкости из подвалов. Они тоже относятся к погружным изделиям. Их конструкция не предусматривает фильтров, поэтому устройства пропускают частицы диаметром до 35 мм. Это необходимо учитывать при использовании их для закачки воды.

Кроме того, насосы для закачки антифриза в систему отопления подбираются строго определенных габаритов, поскольку они могут не поместиться в емкость, откуда откачивается вода.

Одни поверхностные изделия представляют собой ручной насос для заполнения системы отопления антифризом, другие же работают от электричества. Они не погружаются в емкость, а теплоноситель к ним поступает через шланг. По принципу действия устройства разделяются на мембранные, роторные и поршневые.

Если первые 2 типа относятся к электрическим приспособлениям, то последний — к ручным. Внутри поршневого вида находится резервуар, в который заливается антифриз. Давление ведется на рычаг ручки. Это приводит в движение поршни, которые начинают прокачку жидкости. Следует помнить, что в процессе работы необходимо прикладывать большие физические усилия.

https://youtube.com/watch?v=xuqSvc3N94g

РекомендуемПодключение и установка дополнительного насоса в систему отопления

2 Подготовительный этап</span></h2>

Как только монтаж системы отопления завершен, перед ее заполнением жидкостью необходимо провести промывку. По-другому это называется опрессовкой. Если такую работу не сделать, то мусор может повредить узлы нагревательного котла.

Для этой цели используется ручной насос, с помощью которого закачивается воздух или вода. В первом случае нагнетание воздушной смеси идет до 2 атм. При закачке воды поддерживается давление 1,5−1,8 атм., затем жидкость сутки выдерживается в системе. За это время выявляются возможные течи. Если все стыки имеют хорошую герметичность, то вода вместе с мусором сливается, и ее место заполняет антифриз.

3 Заполнение открытой и закрытой системы</span></h2>

Открытая система отопления характеризуется наличием в самой верхней точке расширительного бачка. Подпитка может вестись через него. Если есть водопроводное подключение, то достаточно открыть вентиль, чтобы внутрь зашло недостающее количество воды.

Иначе обстоит дело с закрытым типом отопления. Здесь отсутствует расширительный бачок, а жидкость циркулирует под давлением. Если имеется центральный водопровод, встроенный в систему, то можно воспользоваться им. Сначала он открывается, а после достижения необходимого давления в 2 атм. — закрывается. Через некоторое время воздух стравливается через краны, которые расположены на радиаторах, при этом напряжение в сети возвращается до нормального уровня в 1,5 атм.

В случае отсутствия встроенного водопровода необходимо воспользоваться ручным или электрическим насосом. Как вариант, применяются агрегаты «Гном» или «Малыш». Заранее готовится емкость, куда погружается подающее воду устройство. Процесс заполнения контролируется манометром.

На первом этапе следует определиться с выбором точки подачи теплоносителя. Когда работающий насос поднимает жидкость вверх, подключение ведется к нижней точке. В этом месте находится патрубок, врезанный в возвратную трубу перед котлом. Кроме того, рядом располагается отдельный сгон на слив.

Иногда у котла имеется штуцер слива, располагающийся в самой нижней точке. В таком случае подключение для подпитки можно вести через него. Это связано с тем, что в этом месте не установлен обратный клапан. Сразу после окончания заливки и отключения насоса необходимо перекрыть кран, поскольку последует вытекание жидкости.

‘ >Заполнение системы отопления при помощи насоса

Особенности нижней подпитки

Нижняя подпитка сопровождается установкой пластиковой емкости. Ее необходимый объем составляет 200 л. Дальше порядок работы следующий:

1. 1. В бочку опускается насос, который при работе создает необходимое давление в 1,5 атм. Мощность агрегата подбирается так, чтобы он мог обеспечить высоту напора 15 м.
2. 2. В процессе работы следует постоянно следить за уровнем жидкости в емкости и не допускать ее понижения до среза входного патрубка, чтобы в систему не попал воздух.
3. 3. Параллельно все краны Маевского на батареях открываются. Как только в них появится жидкость, они сразу же перекрываются.
4. 4. Насос продолжает работать до создания необходимого давления.
5. 5. Затем все краны снова открываются, что приводит к резкому понижению давления.
6. 6. Повторно включаются насосы. Идет выпуск поступившего вместе с водой воздуха.
7. 7. Такие циклы повторяются несколько раз.
8. 8. По окончании процедуры устанавливается давление в 1,5 атм., и закачивающее оборудование отключается.

При заполнении системы антифризом вместо большой емкости используется ведро. Насос в него не опускается, поскольку потом он будет нуждаться в промывке. Поступление теплоносителя в аппарат ведется через патрубок. Жидкость в ведре подливается по мере уменьшения ее уровня.

‘ >Заполнение системы отопления закрытого типа. Используем опрессовочный насос опрессовщик☼ Геотермика

3.1 Верхняя подача</span></h3>

В случае отсутствия электрического агрегата, обеспечивающего подачу теплоносителя вверх, ведется верхняя подача жидкости. Использование ручного аппарата вызывает большие трудности. В таком случае используется верхний штуцер, через который идет отвод воздуха. Он расположен в самом верху.

Порядок работы следующий:

1. 1. Через штуцер самотеком подается антифриз при открытом сливном кране.
2. 2. Как только давление в системе достигает 1 атм, нижний вентиль перекрывается.
3. 3. На втором этапе уровень давления требуется повысить до 1,5 атм. Для этого открывается любой кран системы, и в него вставляется шланг длиной 1,5 м.
4. 4. Шланг заполняется водой и подключается к насосу.
5. 5. Под давлением воздуха жидкость заходит в систему.
6. 6. Кран перекрывается, шланг вытаскивается и снова заполняется водой.
7. 7. Циклы повторяются 3−5 раз.

Следует помнить, что если закачка системы требуется при монтаже или ремонте, то ее подпитка проводится как минимум 1 раз в год. Работы ведутся с помощью насоса. Не имеет значения, каким будет тип агрегата. Главное — следить за изменением давления при работе.

‘ >Насос отопления. Устанавливаем правильноФото

Важный вопрос, возникающий по окончании монтажа отопительных приборов, касается того, как заполнить систему отопления закрытого типа и запустить её в эксплуатацию. Процесс несложный, хотя его особенности вызывают типовые затруднения у рядовых пользователей. К ним относятся выбор точки закачивания и величины давления теплоносителя.

Особенности систем отопления

В системах открытого типа расширительный бак необходимо устанавливать в самой верхней точке. Жидкость, находящаяся в контуре, контактирует с воздухом. В закрытых типах расширительный бак в своей конструкции имеет герметичную мембрану. Теплоноситель изолирован от воздуха.

Заполнить систему отопления двухконтурного котла можно таким образом:

1. 1. Обычной водопроводной водой. Она поступает через подпитку в самую нижнюю точку.
2. 2. Антифризом. При этом жидкость подаётся из какого-либо резервуара.
3. 3. Ручным наливом через верх. Для этого применяется насос.
4. 4. С помощью ручного насоса через подпиточный вход.

Большинство людей, проживающих в частных домах, знают один наиболее простой способ (он же является и наихудшим) правильно залить воду в систему отопления открытого типа. Теплоноситель подаётся через расширительный резервуар. Жидкость поступает с небольшими интервалами, чтобы воздух успевал уходить.

Для закрытых систем такой метод лучше не использовать. В этом случае возникновение воздушных пробок практически гарантировано.

Расширительный бачок в системе отопления закрытого типа

Опрессовка системы отопления воздухом

В большинстве случаев застройщики прежде чем приступать к внутренней отделке помещений жилья сначала производят полный монтаж системы отопления и проверяют ее на герметичность. Делается это для того чтобы после дорогого ремонта потом не пришлось его опять делать по причине того, что банально потекли трубы. Весь этот процесс называется опрессовкой системы отопления и суть его заключается в том чтобы проверить герметичность соединений труб под рабочим давлением системы, которое равняется 1,8 — 2,0 атм.

Опрессовка системы отопления с помощью компрессора

Для этого подсоединяем к месту слива системы нехитрое приспособление, состоящее из накидной гайки, манометра и штуцера для подсоединения шланга от насоса. Перед этим нужно в месте слива приварить переходник с резьбой для подсоединения всего нашего приспособления. Далее, прикручиваем гайку к переходнику выхода (слива) системы и подсоединяем к штуцеру шланг от насоса. Насос в этом случае можно применить тот, которым накачивают шины в автомобиле как ножной, так и электрический. В последнем варианте нужно будет обеспечить напряжение в 12 В что не всегда возможно. Поэтому остановимся на ножном насосе.

Входные краны в котел, а также радиаторы отопления можно перекрыть так как нас интересует соединения труб разводки системы отопления. Далее накачиваем в систему воздух до 2 атм и оставляем ее в таком положении на сутки, закрыв предварительно кран слива, то есть перекрываем соединение приспособления с системой отопления. Через сутки открываем кран слива и смотрим на манометр приспособления. Если давление не упало, значит все в порядке и можно систему отопления наполнять теплоносителем.

Не отчаивайтесь если манометр на приспособлении покажет давление на 0,1 — 0,2 атм меньше. Это вполне закономерно так как при остывании воздух немножко теряет в объеме.

Когда выполняется заполнение теплоносителем

Известны всего две ситуации, требующие выполнения данной технологической операции:

• запуск отопления в эксплуатацию (в начале отопительного сезона);
• повторный пуск после проведения ремонтных работ.

Обычно воду-теплоноситель сливают поздней весной по двум причинам:

1. Вода неизбежно загрязняется продуктами коррозии (внутри радиаторов, металлопластиковые и полипропиленовые трубы ей не подвержены). Оставив старую воду на новый сезон, рискуете сломать циркуляционный насос твердыми загрязнениями.

Наполнение системы отопления с помощью ручного насоса

Ручной насос для опрессовки отопления производства Rothenberger

Самый простой способ наполнить систему отопления – это применить для этих целей специальный насос, который можно приобрести в соответствующих магазинах. На профессиональном языке такой насос называют ручным опрессовщиком. Но кроме опрессовки (испытания) его можно также применить и для наполнения системы отопления. Такой насос удобно использовать в удаленных от систем электроснабжения домах. Сам процесс наполнения очень прост: в емкость насоса наливается любая техническая жидкость для систем отопления, вставляется шланг, соединяющий емкость с местом слива системы и в ручном режиме жидкость перекачивается в систему отопления. Недостаток этого способа налицо – это применение значительных физических усилий, особенно если все система имеет большой объем.

Основные типы теплоносителей

Система отопления.

Принцип работы системы отопления заключается в том, что теплоноситель перемещается от источника тепла к конечной точке по трубам, обогревая их. От типа и устройства отопительного оборудования зависит вид применяемого теплоносителя, в качестве которого могут выступать жидкости и газы.

Наибольшую популярность получили жидкостные теплоносители:

1. Вода – самый доступный и дешевый ресурс. По статистике около 70% отопительных систем используют воду, которая имеет высокий показатель плотности и теплоемкости. Кроме того, данный вид теплоносителя получил такую популярность, благодаря своим свойствам, таким как низкая вязкость, высокий коэффициент передачи тепла, а также простая регулировка температуры. Основным недостатком является способность замерзать при нулевой температуре. Если в системе отопления замерзнет вода, то это приведет к разрыву труб и выходу из строя всего оборудования.
2. Антифризы – этот тип теплоносителя получил не такое широкое распространение как вода, и его использование составляет 5%. Применяется для отопления административных зданий и жилых домов, где система отопления не позволяет использовать воду ввиду повышенной опасности появления коррозии. Главным достоинством антифриза является замерзание при морозах в 60 – 70 градусов.

В качестве теплоносителя используются следующие газы:

1. Водяной пар – в основном применяется в промышленных зданиях, поскольку в жилых и общественных зданиях его использование запрещено. Водяной пар поддерживает температуру отопительных приборов на уровне 100 градусов, по санитарным нормам этот показатель не должен превышать 80 градусов.
2. Дымовые газы – токсичны, поэтому в последнее время используются только для нагрева воды и в целях экономии электроэнергии для получения источника тепла.
3. Воздух — характеризуется малой теплоемкостью, поэтому для его перемещения по отопительной системе требуются большие энергозатраты. Наиболее рентабельно использовать воздух как теплоноситель при условии, что он выполняет одновременно две функции: отопление и вентиляцию.

В настоящее время в качестве теплоносителя внедряют органические жидкости, которые обладают отличными показателями по уровню замерзания и обладают низкой вязкостью. Однако широкого распространения они пока не получили, из-за высокой стоимости и дефицитности.

Правила выполнения подпитки

Сейчас стали устанавливать индивидуальное отопление не только в частных домах, но и в многоквартирных. Зачастую монтируют двухконтурные котлы, в которых есть элемент для подпитки.

Её можно производить самостоятельно:

1. 1. Снизу котла есть вентиль, который необходимо открыть.
2. 2. Немного открутить клапан Маевского и ждать появления воды.
3. 3. Затем, вентиль под котлом закрывается.
4. 4. Если после запуска оборудования в насосе есть посторонние звуки, то его следует открыть и сбросить воздух.

Практически все конструкции предусматривают модуль автоматического воздухоотвода. Но он не способен удалить все пузырьки. Во время первого запуска системы следует очень медленно нагревать теплоноситель. Это необходимо, чтобы избежать всяческих поломок различных элементов от гидроударов. Не рекомендуется запускать котёл на всю мощность.

Особенно это касается протяжённых схем. Они имеют большое тепловое расширение и высокую степень деформации. Из-за нагрева на некоторых участках появляется напряжение.

Жидкость способна значительно усилить силу удара. Зачастую разрушение происходит на изгибах. В некоторых случаях трубы могут сорваться с крепежей.

Желательно, чтобы проектированием отопления занимались специалисты, которые способны учесть все факторы. В частных домах монтаж можно произвести и по типовому проекту.

Наполнение системы отопления с помощью электрического насоса

Электрический насос для опрессовки системы отопления

Другое дело если в доме есть электричество и можно применить для заполнения системы отопления электрический насос небольшой мощности, который используется для поднятия воды наверх и водяных скважин на даче или в частном секторе. Принцип наполнения остается прежним с той лишь разницей что не нужно постоянно подливать жидкость в емкость как это было с ручным насосом. Шланг можно вставить в бак с технической жидкостью и, включив насос, перекачивать ее в систему отопления. Вполне понятно, физических усилий для этого не нужно.

Не забывайте что давление в системе отопление должно быть в пределах 1,8 — 2,0 атм.

Порядок заполнения системы отопления водой

Так как вода является наиболее популярным теплоносителем, следует рассмотреть процесс заполнения системы отопления этим веществом более детально и учесть все нюансы его характеристик.

Вода имеет много примесей и минералов, которые при закипании оседают в виде накипи на стенках отопительного оборудования, что приводит к засорению системы и поломке. Поэтому прежде чем заполнять систему отопления, воду необходимо прокипятить. Если позволяют средства, то вместо кипячения можно приобрести дистиллят.

Вода содержит кислород, который способствует развитию коррозии. Способность воды к минерализации и выделению кислорода при нагревании приводит к выходу из строя оборудования, поэтому замену воды в системе отопления рекомендуется производить не чаще одного раза в год.

Прежде чем проводить работы по заполнению системы отопления, следует узнать требуемый объем теплоносителя. Для этого следует суммировать объем всех основных элементов отопительного оборудования:

• котел;
• расширительный бачок;
• радиаторы;
• трубы.

Обычно производители указывают объем в технической документации, прилагаемой к оборудованию. Если не удалось найти данную информацию, то существуют специальные таблицы с усредненными показателями, которые можно применить при расчетах.

Если заполнение системы теплоносителем связано с очередной заменой в профилактических целях, то старую воду необходимо предварительно слить в подготовленную тару. Порядок проведения работ будет следующим:

1. Открутить ниппель для сброса избыточного давления.
2. Открыть вентиль в верхней точке, а в нижней плавно открывается сливной кран. Во избежание возникновения гидроудара открытие вентилей должно быть медленным и постепенным.
3. Удалив воду, при помощи насоса следует прочистить всю систему промывочной жидкостью, а затем чистой водой.
4. Проверить наличие протечек и в случае обнаружения — устранить. При необходимости заменить устаревшие прокладки в радиаторах.
5. Заполнить систему теплоносителем. Для этого к нижней точке следует подключить электронасос. Заливка воды производится через нижнюю точку, при этом верхний вентиль должен быть открыт. Когда из верхней точки польется вода, процесс заливки окончен.

Далее необходимо удалить воздух из системы. Для этого на всех основных узлах отопления открываются вентили. К верхней точке присоединяется прозрачный шланг и опускается в резервуар с водой. Подключив насос, трубы и радиаторы заполнять до тех пор, пока из шланга не пойдет вода без пузырьков.

Устранение протечки воды.

Удаление воздуха из системы.

После того как оборудование дегазировано, подключается циркуляционный насос без нагрева. Если никаких неполадок не обнаружено, то следует подключить источник тепла и протестировать систему отопления, проверив на равномерность нагревания всего оборудования. Для этого можно использовать тепловизор или специальный измеритель температур.

В том случае, если теплоноситель заливается в только установленное оборудование, порядок заполнения будет аналогичным.

Специфика пропиленгликоля

Пропиленгликоль в последнее время начинает вытеснять другие типы незамерзающих теплоносителей. Но этот вид практически не отличается по своим параметрам от этиленгликоля. Имеет второй класс опасности.

Основные преимущества этой незамерзайки:

1. 1. Пропиленгликоль безвреден для человека. Это одна из основных причин, по которым большинство производителей рекомендуют его применять в двухконтурных и одноконтурных котлах.
2. 2. Сохраняет свою текучесть в любых условиях.
3. 3. Имеет смазывающие свойства, что значительно снижает нагрузку на насосы при прокачке.
4. 4. Имеет высокую степень инертности.
5. 5. Безопасен для любых материалов. Если вещество пролилось на пол, то достаточно будет просто протереть мокрой тряпкой.

У этой жидкости есть и свои недостатки. Основным из них является высокая стоимость. В среднем цена превышает в два раза, если сравнивать с другими видами. Жидкость вступает в реакцию с металлическими трубами и оцинковкой. Если температура превысила максимальный порог, то полипропиленгликоль начинает распадаться и выделять токсичные газы. Но на данный момент это вещество является лучшим на рынке.

1. https://oventilyacii.ru/otoplenie/sposoby-zapolneniya-sistemy-otopleniya-zakrytogo-tipa.html: использовано 3 блоков из 6, кол-во символов 3563 (19%)
2. https://rusolymp.ru/stroitelstvo/zapolnenie-sistemy-otopleniya-teplonositelem-svoimi-rukami: использовано 2 блоков из 3, кол-во символов 5360 (29%)
3. https://buildip.ru/kak-zapolnit-sistemy-otopleniya-zakrytogo-tipa.html: использовано 2 блоков из 7, кол-во символов 1380 (8%)
4. https://otoplenie-gid.ru/teplonositel/vodyanoe/249-zapolnenie-sistemy-otopleniya-teplonositelem: использовано 3 блоков из 5, кол-во символов 4599 (25%)
5. https://remontzhilya.ru/napolnenie-sistemy-otopleniya-teplonositelem.html: использовано 3 блоков из 4, кол-во символов 3487 (19%)

Используемые источники:

• https://utepleniedoma.com/otoplenie/otoplenie-doma/kak-zalit-antifriz
• https://otopleniehouse.ru/nasosy-dlya-opressovki-otopleniya/
• http://sarstroyka.ru/remont/otoplenie/zakachka-teplonositelya-v-sistemu-otopleniya.htm
• https://oventilyacii.ru/otoplenie/raznovidnosti-nasosov-dlya-zakachki-teplonositelya-v-sistemu-otopleniya.html
• https://kachestvolife.club/otoplenie/sposoby-zapolneniya-sistemy-otopleniya-zakrytogo-tipa
