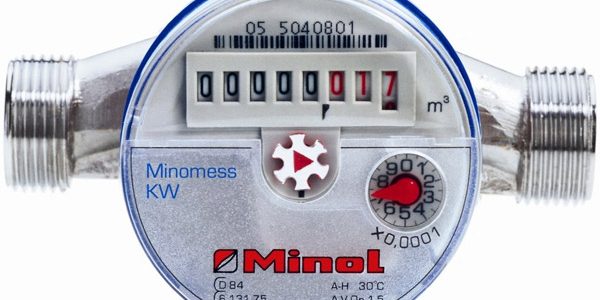

Счётчики Minol – прибор учёта потреблённой холодной и горячей воды от известного немецкого производителя. Изделия рассчитаны на использование в условиях квартиры, частного дома, МКД, промышленного предприятия или организации.
Вид счётчика – Minol
Устройство и принцип работы
В корпусе аппарата размещены следующие детали и узлы:
- крыльчатка;
- счётный блок с редуктором и табло для отображения показаний;
- дополнительное оборудование для защиты и передачи данных, в зависимости от модификации аппарата.
При прохождении через корпус устройства вода вращает крыльчатку. Посредством магнитной муфты для сухоходных моделей и путём непосредственного контакта для мокроходов, вращение передаётся на редуктор счётного блока с выводом показаний на табло. При наличии импульсного датчика сведения могут передаваться удалённо на стороннее устройство централизованной системы контроля.
Технические характеристики
| Наименование и размерность параметра | Значение | |||||
|---|---|---|---|---|---|---|
| Диаметр условного прохода, мм | 15 | 20 | 25 | 32 | 40 | 50 |
| Метрологический класс | А, В, С | |||||
| Номинальный расход, Qn, м³/ч | 1,5 | 2,5 | 3,5 | 5; 6 | 8; 10 | 15 |
| Максимальный расход, Qmax, м³/ч | 3 | 5 | 7 | 10; 12 | 16; 20 | 30 |
| Переходный расход, Qt, м³/ч: | ||||||
| Минимальный расход, Qmin м³/ч: | ||||||
| Порог чувствительности, м³/ч | ||||||
| Максимальное рабочее давление воды, не более, МПа | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | |
| Потеря давления при максимальном расходе не более, МПа | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | |
| Емкость счетного механизма, м³ | ||||||
| Цена наименьшего деления счетного механизма, м³ | 0,0001 | 0,0001 | 0,0001 | 0,0001 | 0,001 | 0,001 |
| Максимальная температура измеряемой воды, °С: | ||||||
| Температура окружающей среды, °С | +5… +50 | |||||
| Длина счетчика, мм, не более | 80; 110; 165 | 130; 190 | 260 | 260 | 300 | 300 |
| Высота, мм, не более | 71; 74; 96 | 96; 74 | 115 | 130 | 145 | 145 |
| Ширина, мм, не более | 65; 76; 96 | 66; 96 | 100 | 110 | 125 | 125 |
| Резьба соединения, дюймов | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/4 |
| Масса счетчика, кг, не более | 0,5 | 0,6; 1,5 | 2,3 | 2,7 | 4,5 | 5,4 |
| Нормативный срок службы, лет | 12 | |||||
| Межповерочный интервал, лет: | ||||||
| Цена одноструйных моделей, рос. руб. | 800 — 1400 | |||||
| Цена многоструйных моделей, рос. руб. | 3800 — 18000 | |||||
| Цена турбинных моделей, рос. руб. | 11000 — 18000 |
Документация
Паспорт: Смотреть
Свидетельство СИ (крыльчатые): Смотреть
Свидетельство СИ (турбинные): Смотреть
Описание: Смотреть
Каталог производителя: Смотреть
Гарантия на прибор
Срок действия гарантийных обязательств изготовителя – в течение 2-х лет от даты продажи, при условии, что от момента выпуска не прошло более 2,5 лет.
Если изделие повреждено, выявлены следы неправильной транспортировки, монтажа и эксплуатации, в случае отсутствия паспорта, продукция не подлежит гарантийному обслуживанию.
Преимущества прибора
Счётчик обладает следующими конкурентными преимуществами:
- качеством комплектующих и простотой конструкции, обеспечивающих длительный срок службы;
- надёжной защитой от самовольного воздействия;
- низкой погрешностью измерения показателей, соответствующей международным и российским стандартам;
- незначительной массой и габаритными размерами, облегчающими монтаж;
- возможностью разворота экрана на любой удобный для обзора угол;
- защищённостью от неблагоприятных температурных факторов и повышенной влажности;
- функцией дистанционной передачи информации (для отдельных модификаций).
Разновидности счётчика
Производитель предлагает модели, используемые для следующих категорий потребителей:
- индивидуальных частных (в квартирах или собственных домах) – одноструйные исполнения;
- коммунальных предприятий (для общих показаний МКД) – многоструйные (сухоходы и мокроходы);
- производственных предприятий – турбинные счётчики.
Выпускаются следующие модели счётчика Минол:
- СВХ и СВГ – квартирные исполнения, предназначенные соответственно для холодной и горячей воды;
- СТ – капсульная разновидность вышеуказанной модели, с возможностью демонтажа аппарата для поверки без съёма корпуса;
- СВК – колбовая разновидность общедомового счётчика системы холодного водоснабжения, устанавливаемый горизонтально;
- СВКВ – аналог предыдущей модификации для вертикальной установки;
- М СВХД, М СВГД – многоструйные общедомовые модели;
- СВТХ, СВТГ – турбинные исполнения, используемые в промышленных водопроводных сетях, с фланцевым способом монтажа.
Перечисленные исполнения водомеров различаются:
- классом точности;
- диаметром свободного прохода;
- присутствием дополнительного оборудования для передачи сведений;
- количеством роликов на счётном табло.
Импульсный выход
Счётчики предусматривают оборудование импульсного выхода с возможностью снабжения устройства специальным датчиком, фиксирующим данные потреблённого объёма. На комплектацию прибора соответствующим оборудованием указывает присутствие буквы И и М (импульсный датчик и радио модуль) в маркировке.
Снятие показаний
Прибор оборудуется 7-ми или 8-ми разрядным циферблатом при количестве роликов целого значения 4 или 5. Чтобы снять показания необходимо:
- Выписать целое количество кубометров воды, дробные разряды отличаются цветовой раскраской цифр и в расчёт не принимаются.
- Снятие показаний с восьмироликового счётчика
- Снятие показаний с пятироликового счётчика
- Отнять от показателей снятые месяцем ранее.
- Умножить кубы потреблённой воды на установленный тариф.
Можно ли сэкономить
Сэкономить потребителю позволяет применение счётчика – нормативы оплаты существенно дороже суммы при учёте показателей водомером. Дополнительная экономия достигается за счёт бережливого отношения к расходу ресурсов, исправности оборудования и использования экономных потребляющих приборов.
Счётчик выполнен с надёжной защитой, исключающей самовольное вмешательство в работу. Также контролирующие организации имеют возможность фиксировать фактические данные на счётчике за счёт подключения аппарата к централизованной системе учёта показаний.
Установка счётчика
При монтаже водомера должны учитываться паспортные требования изготовителя. Установка производится в следующем порядке:
- Отключается подача воды.
- Труба очищается от загрязнений путём промывки.
- Со счётчика снимаются монтажные детали.
- Штуцера крепятся на систему водопровода.
- Прибор устанавливается с доступным расположением экрана и согласно направлению стрелки, указывающей на подачу воды.
- Под гайки помещаются уплотнительные прокладки.
- Затягиваются гайки в местах соединения.
- Открывается кран подачи воды, с постепенным заполнением водомера.
- Открывается запорное устройство водопотребляющего прибора за счётчиком, с целью удаления воздуха и полного заполнения счётчика.
- Накладываются пломбы на водомер.
Ответственный представитель коммунальной компании фиксирует факт установки записью в соответствующем разделе паспорта прибора.
Установка счетчика воды позволяет оплачивать только фактически потребленный ресурс, поэтому большинство пользователей стараются установить учетный прибор, особенно, если в доме или квартире проживает несколько членов семьи. Среди разнообразия водосчетчиков на рынке, Minol является одной из самых популярных моделей. Это объясняется сочетанием особых качеств устройства: высокая функциональность, практичность и оптимальная стоимость. Прибор одинаково эффективно работает после первично установки или поверки. Небольшой компактный размер позволяет без затруднений устанавливать расходомер в труднодоступных местах или на небольших площадях. Есть два типа приборов – для учета холодной и горячей воды. Кроме водомера, компания реализует теплосчетчик Minol.
Описание
Счетчики воды Minol
Расходомеры Минол обладают привлекательным дизайном, характеризуются точностью работы и высоким качеством сборки. Установка прибора простая, но для ее выполнения следует пригласить мастера, который опломбирует устройство и выдаст документы. Стоимость немецких приборов учета несколько отличается от отечественных аналогов, поскольку они обладают выгодными преимуществами.
Счетчики Minol Minomess популярны благодаря своим особенностям, часто не присущим другим моделям водомеров.
- Крыльчатка и усовершенствованный счетный механизм позволяет получать точные показания на протяжении всего срока службы прибора.
- Компактный размер и небольшой вес устройства.
- Мобильная передняя панель, позволяющая без труда снять показания прибора.
- Герметичность и надежная защита от влаги.
- Соответствие стандартам ГОСТ при любом способе установки.
- Антимагнитная защита.
- Продолжительный период гарантийного обслуживания.
Существуют водомеры холодной воды, предназначенные для учета жидкости ниже сорока градусов, и счетчики горячей воды, учитывающие ресурс температурой до девяноста градусов.
Производство счетчиков Minol Zenner начиналось в Германии, по этой причине устройство отличается высоким качеством и надежностью.
Технические характеристики
Счетчик Minol Zenner реализуются в двух исполнениях, конструктивных различий нет, в некоторых моделях используются термостойкие материалы для изготовления отдельных фрагментов прибора.
В расходомере предусмотрены отверстия для установки пломб, которые предотвращают несанкционированное вмешательство в работу устройства.
Теплосчетчик Minol – сухоход. В сухоходном исполнении прибор оснащен передаточным механизмом, из всех элементов в воде находится только крыльчатка. Это помогает избежать погрешностей в случае загрязнения воды, обеспечивает высокую точность результатов и стабильность работы на протяжении всего срока эксплуатации. Относится водомер к категории одноструйных счетчиков воды. Работают устройства в диапазоне температур: холодная вода – от пяти до сорока градусов, горячая – от пяти до девяноста градусов.
Минол счетчик обладает пятнадцатимиллиметровым диаметров условного прохода, монтажная длина штуцеров – 80 и 100 миллиметров.
Минол счетчик
Перед монтированием счетчика рекомендуется установка фильтра, способного защитить оборудование от механических загрязнений. В случае выхода прибора из строя в результате загрязнения посторонними частицами, поломка не является гарантийным случаем.
Как остановить
Отдавая предпочтение счетчику воды Minol Zenner, пользователь получает надежное устройство, которое позволяет экономить деньги, оплачивая только реально потребленный ресурс. Компания МИНОЛ – немецкий производитель. Теплосчетчик Minol или расходомер воды отличаются надежностью и долговечностью. Прибор устойчив к изменениям температуры, механическим воздействиям, обладает несколькими степенями защиты. Тем не менее, нередко нечестные потребители задаются вопросом, как остановить водяной счетчик Минол. Продавцы магнитов утверждают, что, используя магнит, можно добиться замедления вращения счетного механизма или даже полностью остановить устройство.
Реализаторы предлагают прикладывать магнит к основанию счетчика на желаемый промежуток времени. После его снятия, расходомер начнет работать в привычном режиме. Но на практике все выглядит несколько иначе. Современные приборы учета оснащены противомагнитной защитой. Контролеры без труда смогут выяснить, что на счетчик оказывалось воздействие магнитным полем. На расходомере есть специальная пломба, которая меняет цвет или даже разрушается при воздействии магнита. Воздействие магнитным полем не проходит незамеченным для прибора: он начинает некорректно работать или выходит из строя. Противозаконные действия влекут за собой большие штрафы. Экономия получается мнимой, так как пользователь вынужден тратиться на новый счетчик, погашать штрафы.
Как установить
Установка
Чтобы избежать в будущем неприятных ситуаций и аварийных моментов, рекомендуется доверить установку счетчиков Minol Zenner профессионалам. Установка прибора может осуществляться в горизонтальной или вертикальной позиции. Счетчик монтируется в месте, которое соответствует требованиям эксплуатации, является удобным для обслуживания и снятия показаний. Необходимо обеспечить свободный беспрепятственный доступ к прибору. Рекомендуется оставить свободное пространство вокруг расходомера — не менее десяти сантиметров. Следует устанавливать счетчик в месте, где будет сведена к минимуму опасность негативного механического воздействия на прибор.
Счетчик воды Minol Minomess относится к приборам точности В-класса. Можно встретить модель с повышенной точностью, она относится к классности С.
Видео
В видео обзоре представлена основная информация о последствиях остановки магнитами счетчиков воды. Автор показывает, как изменяется работа водомера, указывает на негативные последствия применения неодимовых магнитов. Основная информация о продукции представлена на официальном сайте компании Минол — minol.ru.
Счётчик воды Minol – одноструйный сухоходный прибор немецкого производства, измеряющий количество потреблённой воды в кубометрах, вне зависимости от установки сеть горячего или холодного водоснабжения. Водомер применяется в коммунальном хозяйстве, кроме водоснабжения возможно использование устройства в теплоснабжающих сетях при условии монтажа в вертикальном или горизонтальном положении.
Технические характеристики
Технические характеристики счётчика Minol
Паспорт прибора
Технический паспорт счётчика Минол: Смотреть
Срок службы приборов
Изделие рассчитано на 12 лет работы при соблюдении условий, предусмотренных изготовителем. Сдача водомера на гарантийный ремонт возможна не позже истечения 2-х лет с момента выпуска. Ещё полгода гарантии добавляется за счёт хранения.
Межповерочный интервал
Межповерочный интервал зависит от назначения прибора. Его продолжительность составляет:
- для холодной воды – 6 лет;
- для горячей воды – 4 года.
Изготовитель вправе отказать в гарантийном ремонте, если потребитель не обеспечил надлежащие условия эксплуатации, предусмотренные паспортом.
Стоимость счётчиков
В зависимости от модификации и комплектующих стоимость модели при реализации на территории РФ составляет от 980 руб.
Как снимать показания
Водомер оборудован 8-ми разрядным счётным механизмом, 5 правых роликов указывают показатели, определяющие израсходованное количество кубометров воды. 3 правых цифры обозначают десятые, сотые и тысячные доли куба.
Пользователю следует выписать значение числа, расположенного слева от изображённой на циферблате запятой (цифры этих данных выполнены в другом цвете по отношению к данным дробных долей). От выписанного результата отнимается значение, отмеченное в прошлом месяце, после необходимо умножить на расценку одного кубометра.
Преимущества прибора
Помимо известного немецкого качества, модель отличается следующими достоинствами:
- высокой степенью достоверности учётных показаний в течение всего нормативного срока службы;
- компактностью, благодаря одноструйной конструкции счётчика;
- приспособленностью циферблата к полному развороту, учитывающему особенности установки прибора;
- надёжной защитой механизма от попадания воды;
- сухоходностью, благодаря передаче движения водного потока с помощью магнитной муфты;
- соответствием отечественным и международным стандартам качества;
- защищённостью от постороннего вмешательства.
Рекомендуем: Счётчик воды Декаст — виды и характеристики прибора
Прибор может устанавливаться горизонтально или вертикально.
Разновидности данного счётчика
Изделие производится в трёх модификациях.
Модульные
Представлены исполнениями СВХ и СВГ, соответственно рассчитанных на холодную (первый из указанных вариантов) и горячей воды. Температурный предел для исполнения СВХ – +30°С, СВГ – до +90°С.
Капсульные
Основное отличие в скрытой установке корпуса. В случае поверки изымается сам механизм, без снятия прибора.
Полимерные
Корпус выполнен преимущественно из полимерных деталей и предназначен для использования в аналогичных трубопроводах.
Счётчик с импульсным входом
Современные требования к измерительному оборудованию предполагают возможность установки систем импульсной передачи данных, что позволяет дистанционно считывать показания прибора.
Модель модульного счётчика Миномесс СВ позволяет дополнительно оснастить измерительное устройство импульсным датчиком. Его геркон разработан с учётом совместимости с удалёнными системами контроля.
Можно ли остановить
Защита корпуса предотвращает остановку прибора без уведомления контролирующей организации. Дополнительная гарантия – импульсная передача информации через геркон в централизованную систему учёта показаний.
Установка счётчика
При монтаже вода предварительно перекрывается и очищается водовод по месту установки прибора. Работы выполняются в таком порядке:
- снимается монтажный сгон;
- накручивается дополнительные элементы для подсоединения водомера;
- прибор крепится, с учётом направления стрелки подачи воды, указанной на корпусе, с направлением циферблата вверх;
- чтобы исключить утечку воды из соединений, на резьбы наматывается фум-лента, в направлении накручивания гаек;
- гайки затягиваются, не допуская чрезмерного усилия, чтобы не повредить резьбы;
- постепенно открывается запорная арматура, чтобы избежать гидроудара;
- после заполнения водой трубопровода и счётчика проверяется герметичность соединений и проверяется работа прибора.
После монтажа водомер пломбируется официальными представителями водоканала, с соответствующей отметкой в паспортной документации.
Существуют приборы, как для горячего, так и для холодного водоснабжения. Счётчики воды Minomess СВХ рассчитаны на холодную воду температурой до 40 градусов, а СВГ — для горячей воды, температура которой может достигать 90 градусов по Цельсию.
Преимущества счётчиков воды Minol Minomess
Своей популярности счётчики на воду Minol добились благодаря ряду отличительных особенностей и преимуществ, многие из которых не доступны другим моделям:
- наличие крыльчатки и восьмиразрядного счётного механизма, обеспечивающего достоверные значения на протяжении всей работы прибора;
- одноструйная система, обеспечивающая компактные размеры прибора;
- особенностью модели является возможность повернуть переднюю панель на 360 градусов. Это обеспечивает доступность показаний, так как снять их можно в любой момент без каких-либо проблем;
- сам механизм прибора полностью защищён от воды;
- крыльчатка передаёт свои вращения посредством магнитной муфты. Иными словами, счётчики воды Minol — сухоходы;
- по своим метрологическим характеристикам водосчётчик полностью соответствует требованиям ГОСТа, причём как по классу А (для вертикальных трубопроводов), так и по классу В (для установки в горизонтальных трубах);
- Государственный стандарт России осуществил официальную первичную проверку прибора непосредственно на заводе-изготовителе, признав её результаты полностью удовлетворительными;
- счётчики Минол оснащены защитой от внешнего магнитного воздействия;
- родиной приборов является Германия, что в полной мере отразилось на высококачественных компонентах и надёжности всего устройства;
- паспорт счётчика воды Минол утверждает, что гарантийный срок работы прибора для горячей воды — четыре года, а для холодной воды — шесть лет. Хотя на практике это значение часто оказывается заметно большим.
Эти и многие другие преимущества доступны всем, кто решил в качестве водосчётчика выбрать данную модель. Однако недостаточно определить подходящий прибор, важно найти специалиста, который сможет грамотно выполнить установку. Далеко не каждая компания сможет обеспечить надёжную работу, не вызывающую сложностей при дальнейшей эксплуатации. Для того чтобы обезопасить себя от возможных аварийных ситуаций, рекомендуется обращаться к проверенным специалистам, таким как наша компания.
Профессиональная установка счётчиков воды Minol Minomess
Даже самый надёжный водосчётчик не застрахован от механических повреждений, которые станут причиной демонстрации неверных данных. Если вы не хотите переплачивать из-за неправильных показаний, требуется регулярно проводить поверку счётчика воды Минол. Таким образом, вы сможете удостовериться в том, что показания прибора верны и его можно продолжать использовать без опасений.
Обращаясь за помощью в нашу компанию, вы сможете получить ряд выгодных преимуществ, среди которых:
- профессиональная установка, замена и поверка водосчётчиков Minol Minomess;
- выполнение поверки в Москве непосредственно на дому с использованием современного оборудования, что позволяет значительно экономить время и не производить демонтажных работ;
- у нас вы сможете купить счётчик воды Минол для установки или замены уже имеющегося прибора;
- в некоторых случаях может потребоваться срочная поверка водосчётчика Minomess. Мы обеспечим поверку в день обращения, позволяя вам не тратить время на ожидание мастера и получить необходимые результаты в кратчайшие сроки;
- все услуги, оказываемые специалистами, доступны вам по низкой цене, для того чтобы вы всегда могли позволить себе поверку или установку столь важного прибора;
- после выполнения поставленной задачи, вы получаете гарантию, согласно которой, в случае возникновения каких-то проблем, мы оперативно устраним их абсолютно бесплатно.
Воспользовавшись помощью опытных мастеров при установке или поверке счётчика Minomess, вы обеспечиваете себе качественную и надёжную работу, результат которой будет радовать вас долгие годы.
Минол — взрывчатое вещество военного назначения, разработанное Британским Адмиралтейством в начале Второй мировой войны, чтобы уменьшить расход тринитротолуола (тротила) и гексогена, которые были тогда в дефиците. Алюминий, входящий в состав минола, значительно продлевает взрывной импульс, что делает его идеальным для использования в подводном оружии (например, в морских минах, для которых он был разработан, а также глубинных бомбах и торпедах), где боеприпасы с длительным взрывным импульсом более разрушительны, чем вещества с высокой бризантностью.
Минол не может использоваться в ствольном оружии (например, в артиллерийских снарядах), потому что есть риск его детонации при ускорении свыше 250 g.
Как правило, использовались четыре различные формулы минола. Все проценты указаны по весу[1]:
- Минол-1: 48 % тротила, 42 % аммиачной селитры и 10 % порошкообразного алюминия.
- Минол-2: 40 % тротила, 40 % аммиачной селитры и 20 % порошкообразного алюминия.
- Минол-3: 42 % тротила, 38 % нитрата аммония и 20 % порошкообразного алюминия.
- Минол-4: 40 % тротила, 40 % аммиачной селитры с нитратом калия (90/10), и 20 % порошкообразного алюминия.
С 1950-х годов минолы постепенно были заменены на более современные полимерные композиции, благодаря своей повышенной взрывной мощности и стабильным характеристикам хранения. В настоящее время минол встречается в устаревших и неразорвавшихся боеприпасах, выпущенных до 1960-х годов.
Аналоги в других странах
В Советском Союзе смесь аммиачной селитры, тротила, порошкообразного алюминия называется аммонал.
См. также
Примечания
- ↑Military Explosives. Department of the Army technical manual. United States Dept. of the Army, 1989
Эта страница в последний раз была отредактирована 26 сентября 2019 в 19:33. Используемые источники:
- https://myschetchik.ru/vody/minol
- https://schetchik-info.ru/schetchiki-vody-minol/
- https://pouchetu.ru/vodyanoj/minol
- http://metrit.ru/schyotchiki-vody-minol-minomess/
- https://wiki2.org/ru/минол
