Котел пиролизный твердотопливный из кирпича. Длительного горения с дожигом.

Для обогрева частных домов хорошо зарекомендовал себя твердотопливный котел, выполненный из кирпича. Такой теплогенератор можно с легкостью сделать своими руками, имея необходимые материалы, инструменты, представление о тонкостях конструкции и производственном процессе. Доступность информации позволяет не испытывать сложностей при сборке котла. Поэтому вооружившись готовым чертежом, удастся без труда и с выгодой для бюджета изготовить отопительное оборудование.

Механизм работы

Существуют различные виды твердотопливных котлов и теплообменников к ним, которые могут быть сконструированы самостоятельно. Пользуются популярностью вертикальные и горизонтальные кирпичные конструкции. Работают они следующим образом:

1. Посредством сжигания топлива нагревается воздух и, поднимаясь, выводится через дымоход.
2. При движении нагретый воздух передает тепло ТО, который, в свою очередь, нагревает воду.
3. Происходит циркуляция Н2О (холодная вода замещается горячей).

Существует еще один вид отопительного устройства — кирпичный шахтный котел, отличительной чертой которого является загрузка топлива через специальный люк. Для его сооружения применяются теплообменники прямоугольной формы, которые выполнены из листового металла, оснащенного в несколько рядов вертикальными трубами, пропускающими через себя пламя и нагретый газ. Эта разновидность котла позволяет изменять длительность горения с помощью регулировки высоты загрузочного места (шахты) и подачи воздуха.

Вернуться к оглавлению

Процесс изготовления твердотопливного котла из кирпича своими руками

Какие необходимы материалы и инструменты для строительства?

Чтобы соорудить твердотопливный котел своими руками, нужно обладать малейшими знаниями в сварочных работах, навыками каменщика и уметь пользоваться газовым резаком. Желательно разбираться в разметке и раскройке рабочего материала, а также иметь представление о работе с электроинструментами. С таким багажом знаний удастся быстро соорудить качественный твердотопливный котел за минимальную цену. Для этого потребуются следующие материалы:

• глина, кирпич;
• колосниковая решетка;
• трубы;
• гравий;
• вода;
• листовой металл;
• дверцы;
• водный насос и устройство для нагрева воды.

Необходимо подготовить и такие инструменты:

• сварочный аппарат;
• болгарка;
• газовый резак;
• маркер, который хорошо виден на металле;
• лопатка для шпаклевки;
• уровень;
• плоскогубцы;
• рулетка;
• электродрель.

Чтобы обезопасить себя, важно подготовить средства индивидуальной персональной защиты (очки и маска) и только после этого приступать к изготовлению кирпичного котла.

Вернуться к оглавлению

Этапы работы

Популярностью пользуются вертикальные твердотопливные отопительные приборы, сконструировать которые можно самостоятельно следующим образом:

1. Подготовить теплообменник и снять с него размеры для изготовления топочной камеры.
2. Соорудить фундамент из кирпичной кладки или бутового камня.
3. Проложить основу котла гидроизолированной рубероидной прокладкой.
4. Низ камеры и поддувало с дверцей выложить печным кирпичом и разделить их между собой решеткой из чугуна.
5. Установить ТО и выложить из кирпича стенки, оставив зазор в 1,5—2 см.
6. Впереди крепится дверца, закрывающая уложенное топливо, а сзади оставляется отверстие для дымохода.
7. Сверху камерных стенок прокладывается чугунная варочная плита либо толстый металлический лист, обложенный слоем из кирпича, если не планируется использовать котел для приготовления пищи.
8. Канал для выхода дыма располагают сбоку или сверху топочной камеры, сделав его из металлической трубы или стройматериала.
9. Когда кладка хорошо просохнет, патрубки теплообменника крепят к трубопроводу, используя соединительные муфты или приваривая сваркой.
10. В завершение производят пробную топку и проверяют работу отопительного устройства.

Вернуться к оглавлению

Преимущества

Котел, выполненный из кирпича, считается простой и эффективной обогревательной конструкцией, которую целесообразно использовать для отопления частных домов. Плюсом такого сооружения считается возможность собственноручного изготовления, что позволяет значительно сэкономить, а также быть уверенным в качестве используемых материалов и готового котла. Сам процесс изготовления состоит из минимального количества этапов, не требующих большого количества сварочных работ. Купив готовый теплообменник, не применяют сварку. Кирпичный котел является многофункциональным, так как его можно применять в качестве обогревающего устройства для помещений. Дополнительно, как варочную плиту для приготовления пищи.

Кроме этого, такой котел обладает способностью поддерживать необходимую температуру теплоносителя на протяжении долгого времени, позволяя сохранять атмосферу в помещении здоровой и комфортной. Кирпичная печь позволяет сжигать даже отходы из пластмассы или резины Однако важно знать, что в топке утиля не должно быть более 1/3 части от общего количества топлива.

Из всей отопительной техники, которую используют сегодня в быту, наиболее давно известны твердотопливные котлы. Благодаря простоте конструкции и принципа работы, доступности топлива агрегаты этого типа получили широкое распространение. Сегодня для многих жителей частных домов в сельской местности подобная техника стала своеобразной «палочкой-выручалочкой». Постоянно растущая цена бытового газа, сложности с получением разрешений на установку газового автономного отопителя способствуют тому, что твердотопливный котел сегодня, как минимум, не утратил своей востребованности у населения, проживающего недалеко от лесных массивов — источником дров.

На сегодняшний день существует два варианта решить проблему автономного отопления на твердом топливе: купить готовое заводское изделие или изготовить твердотопливный котел своими руками. Стоимость современного высокотехнологичного отопительного агрегата достаточно высока, но диапазон цен широк — от 3-х до нескольких десятков тысяч рублей, что делает прибор доступным широкому кругу потребителей.

При наличии определенной технической подготовки твердотопливный котел можно собрать и самостоятельно, используя схемы и рекомендации по изготовлению моделей этих устройств, наиболее популярных при монтировании своими руками.

Концепция твердотопливного котла

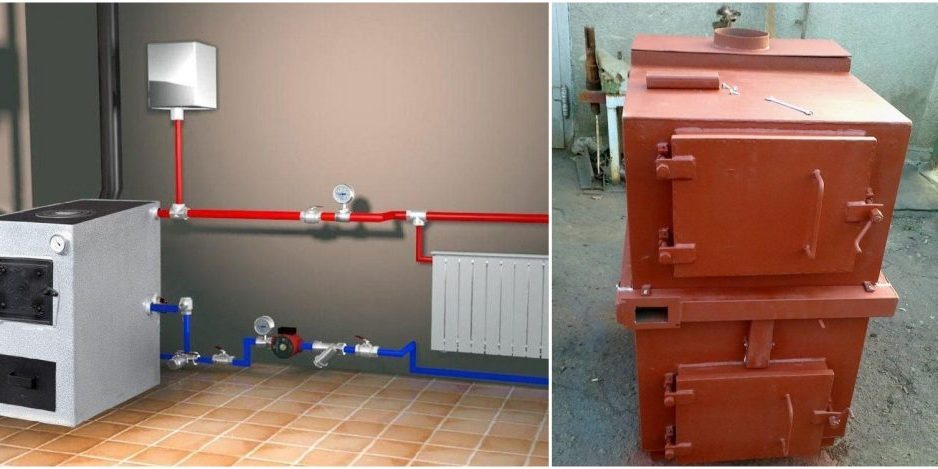

Самодельный автономный котел, работающий на твердом топливе – это, по большому счёту, обычная печь, установленная в бочке с водой. Основная задача такого устройства —  нагреть за счет тепла от сгорания дров или угля котельную воду, которая будет подаваться в радиаторы домашнего отопления.

Но такое устройство, заманчивое к самостоятельному изготовлению в связи с примитивностью, будет не эффективным в плане обогрева и не рентабельным из-за высокого расхода топлива — простейшие конструкции котлов имеют КПД всего в 10-15%.

Важно! Работа отопительного котла на твёрдом топливе зависит от качества тяги и, соответственно, приточной вентиляции. Даже качественно изготовленный котел не сможет обеспечить эффективный обогрев помещения, если вентиляция не устроена соответствующим образом.

Самодельные котлы собирают не только из металла, но и монтируют из кирпича. Кирпичные устройства сооружают обычно в загородных домах, где к эстетике устанавливаемого оборудования предъявляются более высокие требования, чем в помещениях хозяйственного или технического назначения.

Котлы из металла являются наиболее простыми устройствами, изготовление которых допускает использование подручных материалов и возможно с помощью доступных инструментов. Но из этого не следует, что их производство и монтаж можно выполнить без, как минимум, эскизов заготовок и узлов, а также чётко разработанной технологии — последовательности, способов выполнения отдельных этапов подготовительных и основных работ.

Выбираем конструкцию обогревательного котла

Печи для обогрева и твердотопливные котлы при сходстве процессов горения различаются по функциональности. Отопительный котёл, в отличие от печи, должен не только обогревать помещение по месту установки, сжигая дрова или уголь, но и снабжать отопительный контур нагретым теплоносителем. Но для выполнения второй задачи мало разместить в печи теплообменник (участок отопительного контура) — необходимо также обеспечить непрерывность горения топлива и равномерность циркуляции теплоносителя через этот змеевик.

Какую конструкцию котла выбрать, чтобы было легче его изготовить своими руками, с какими сложностями придётся столкнуться в процессе работы? На эти вопросы можно получить ответ еще на стадии проектирования. Чертежи самодельных твердотопливных котлов дают достаточное представление о том, как выглядит та или иная конструкция, и на что следует обратить внимание в процессе изготовления.

Каждая разновидность котельного оборудования, работающего на твердом топливе, имеет свои особенности конструкции и нюансы изготовления. Планируя самостоятельную сборку отопительного агрегата, необходимо решить, какой конструкции отдать предпочтение — с нижним или верхним (шахтным) способом горения.

Агрегаты с нижним горением — это оборудование, в котором дверка для загрузки дров расположена в верхней части камеры сгорания, но сгорание топлива происходит снизу, в результате чего верхние слои закладки под собственным весом перемещаются вниз, а дожигание дыма происходит в верхней части. В зависимости от модели, движение воздуха через топку происходит  снизу вверх принудительно (вентилятор) или же естественным путём (тяга), что обуславливает независимость от электросети, но пониженную эффективность и меньший объём загружаемого топлива.

</p>

В твёрдотопливных котлах шахтной конструкции загрузка дров производится через дверку, которая расположена в верхней части камеры сгорания. Такие агрегаты оборудуются принудительной тягой, которая направлена сверху вниз — гонит дым в нижнюю часть топки, где он в смеси с воздухом сгорает, а по пути подогревает и дополнительно просушивает топливо нижних ярусов.

К самостоятельному изготовлению больше подходит агрегат с нижним способом горения, так при его сборке можно обойтись без вентилятора для принудительной тяги.

Важно! Чем сложнее конструкция оборудования, тем выше технологические требования к качеству исполнения её составляющих, которые не должны иметь отклонений от расчётных параметров. Не менее ответственен и процесс сборки такого агрегата.

По способу горения котлы на твердом топливе могут быть рассчитаны на обычный режим или же работать с выходом на пиролиз — процесс разложения твёрдого топлива на две составляющие и с последующим раздельным их сжиганием.  Отдавая предпочтение второму, более сложному, варианту, придется учитывать необходимость установки второй камеры сгорания, что увеличит габариты отопителя и, соответственно, потребует большего количество материалов.

Выбор типа отопительной техники во многом определяется видом твердого топлива, которым будет снабжаться нагревательный прибор. Если у вас под рукой в большом количестве дрова, лучше будет, если сделанный вами котел будет рассчитан на топку дровами. При большей доступности каменного угля подойдет другая модель. Длительность горения закладки, качество обогрева определяются типом твердотопливного котла, его мощностью и эффективностью конструкции.

На заметку: температура горения угля значительно выше, чем у дров, поэтому колосники, теплообменник и корпус котла под уголь изготавливаются из стали большей толщины. Альтернативой может стать создание корпуса и топочной камеры котла из огнеупорного кирпича.

Если нет возможности создать внешний корпус агрегата из стали необходимой толщины, рациональным решением станет кирпичный твердотопливный котел . Футеровка огнеупорным кирпичом позволит создать просторную, удобную и устойчивую к высоким температурам камеру сгорания.

Выбор котла с конструкцией приемлемой сложности необходимо делать после анализа технического исполнения и объективной оценки своей компетенции и возможностей. При наличии сомнений, чтобы исключить вероятность неоправданной порчи материала, лучше отдать предпочтение агрегату простой, понятной по чертежам конструкции — даже такой твёрдотопливный котёл способен обеспечить дом теплом в холодное время года.

Читайте также: самодельный газовый котел.

Основные требования к конструкции самодельного отопителя

В классическом виде нагревательный агрегат, от которого будет работать домашнее отопление, состоит из следующих элементов:

• топочная камера (бункер) для сжигания дров, угля, топливных брикетов;
• колосники, через которые осуществляется подача в камеру сгорания воздушной массы;
• теплообменник трубчатого типа или накопительная емкость для котловой воды;
• дымовая труба для вывода наружу продуктов горения топлива;
• регулятор тяги.

Важное требование, которое придется учитывать ещё на стадии проектировании котла, это размеры топочной камеры. Топка автономного твердотопливного котла должна быть просторной, вместительной. Конструкция камеры сгорания рассчитывается таким образом, чтобы помещенное в нее топливо сгорало полностью без дополнительного перемешивания. Кирпичные котлы в этом плане предпочтительнее, так как кирпич имеет меньшую теплопроводность, что обеспечивает в керамической топке более высокую температуру горения, чем в металлическом агрегате.

Топочная камера должна быть устроена таким образом, чтобы максимально концентрировать тепловую энергию на нагреве теплообменника.

</p>

Следующим, не менее важным аспектом при конструировании нагревательного оборудования, является теплообменник твердотопливного котла. От конструкции этого элемента, качества материала и исполнения  зависит КПД котельного оборудования. Название теплообменника определяется материалом его изготовления — чугунный или стальной. Теплообменные змеевики этих агрегатов — трубчатые конструкции с вертикальным или горизонтальным расположением труб в обиходе часто называют водяными рубашками.

Чугунные теплообменники рассматривать не будем, так как это литая конструкция, изготовление которой в домашних условиях невозможно. Однако можно использовать готовые узлы из чугуна, снятые со старых агрегатов, демонтированных в силу каких-то причин. Такая замена распространена, когда выполняется модернизация  твердотопливного котла или его ремонт.

Для изготовления стального теплообменника используют толстостенные трубы. Нужную конфигурацию трубе придают её гибкой под нагревом либо использованием отводов или полуотводов соответствующего диаметра, соединяемых с фрагментами змеевика электросваркой.

Схема установки змеевика для твердотопливного агрегата традиционного типа даст полное представление о том, как должен выглядеть теплообменник и в каком положении лучше его установить.

Поэтапное изготовление котла на твердом топливе. Тонкости и нюансы

Самый экономичный самодельный твердотопливный котел сделать вам не удастся, однако создать вполне пригодный для обогрева и горячего водоснабжения отопительный аппарат можно. Дело в том, что сборка промышленных изделий выполняется на высокоточном промышленном оборудовании из специально подобранных материалов с соблюдением технологических параметров. В основе каждой заводской модели котла лежат точные тепловые расчеты. Возможности работы в домашних условия несоизмеримо скромнее производственных, поэтому при выборе модели, подлежащей изготовлению, надо исходить из существующих реалий, в том числе, своего личного потенциала как монтажника.

Инструментарий и материалы

Имея чертеж и спецификацию обогревательного агрегата, можно определиться с перечнем необходимого инструмента. Хотите ли вы сделать большой котел или планируете собрать маленький отопительный прибор для дачи на твердом топливе своими руками, список приспособлений будет приблизительно одинаков.

Для работы потребуется следующий инструмент и приспособления:

• сварочный аппарат;
• малая болгарка с отрезным и шлифовочным дисками (защитные очки);
• электродрель со свёрлами по металлу;
• газовые ключи №№1,2;
• молоток;
• набор рожковых или накидных ключей и отвёрток;
• пассатижи;
• угольник на 90 град.

Основной материал при изготовлении — сталь, толщина которой для котла должна быть не меньше 5 мм, для колосников — от 7 мм.

Кроме того, понадобятся:

• стальной уголок 50х50 — для каркаса котла;
• листовая нержавеющая сталь — при наличии в конструкции накопительной ёмкости;
• стальные толстостенные трубы диаметром 32- 50 мм — для изготовления теплообменника-змеевика.

Полный перечень материалов и их расход составляется предварительно на основании технических чертежей.

Изготовление корпуса и теплообменника

Корпус котла, зачастую выполняющий и роль топочной камеры, является основой всей конструкции. Для снижения деформаций стенок под воздействием высокой температуры, ограждающие конструкции топки изготавливаются двухслойными с засыпкой между слоями сухого просеянного песка, играющего роль фиксатора геометрии. Наружные и внутренние оболочки топки выполняются каркасными, что также повышает жёсткость конструкции. Кроме того, для увеличения прочности стенки камеры сгорания снаружи можно обшить стальным уголком или профилем в виде рёбер жёсткости.

На передней стенке болгаркой или газовым резаком согласно чертежа вырезаются два проёма — для дверцы бункера и подзольника.

Совет! Перед резкой листовой стали необходимо мелком произвести разметку будущих проёмов с выполнением отверстий малого диаметра (3-4 мм) по углам.отверстий — это позволит выполнить резку с большей точностью.

После окончания резки заготовок из листовой стали и профиля для корпуса можно приступать к созданию теплообменника. Используем нарезанные водопроводные трубы, которые путем сварки соединяются в единый герметичный контур. Главная задача — создать герметичный проточный фрагмент максимальной протяжённости для увеличения площади нагрева трубы.

Как сделать теплообменник, правильно расположить трубы и выполнить сварку, рассказывает предлагаемое вашему вниманию видео.

Сборка

По готовности всех элементов конструкции приступают к сборке, которую лучше выполнять по месту монтажа агрегата — иногда габариты и вес готового устройства не позволяют переместить его со сборочной площадки на место окончательного размещения.

Чаще всего установка котла производится на специально сооружённый бетонный фундамент с креплением агрегата сваркой к закладным деталям — анкерам. Монтаж начинают с установки каркаса, после чего выполняют его оборудование комплектующими и листами обшивки. Все сварные соединения выполняются с устройством фасок и обработкой сварных швов — удаление шлака и шлифовка.

На заметку: После сборки корпуса выполняют тщательную визуальную проверку его герметичности, по результатам которой производится дополнительная проварка швов.

В готовый корпус устанавливаются колосники (стальная решетка) и теплообменник, который сваркой подключают к контуру отопления Во время монтажа змеевика важно выполнить проектный угол его наклона, иначе будут созданы препятствия естественной циркуляции теплоносителя в контуре.

Важно! Изготовление накопительной ёмкости из нержавеющей стали с врезкой её в контур лучше доверить профессионалам, так как работа с этим материалом требует специального оборудования и практических навыков.

По окончании сборки котёл для защиты от коррозии окрашивается двумя слоями жаростойкой краски с предварительной подготовкой поверхности.

Изготовленный самостоятельно обогревательный котёл отличается долговечностью и простотой ухода, которая заключается в периодической очистке от золы топки и уходе за дымоходом.

Заключение

После окончания сборки и комплектации агрегата всеми необходимыми элементами выполняют его опрессовку водой под давлением, по результатам которой производят устранение дефектов, а затем — комплекс пусконаладочных работ. Не стоит пренебрегать и установкой регулятора тяги, который облегчит эксплуатацию твёрдотопливного котла в различных погодных условиях.

Котёл из кирпича своими руками

Твердотопливный котёл является отличным вариантом по решению задачи с обогревом в частных домах. При желании и наличии всех необходимых знаний и материалов, подобный термогенератор можно построить самостоятельно, без чьей-либо помощи.

Самодельные твердотопливные котлы можно собрать из кусков труб, листов стали или кирпича. Однако, при постройке такого теплообменника, наиболее популярным является вариант использования кирпича и металла, поскольку целиком металлические конструкции нередко выходят слишком тяжёлыми и дорогостоящими.

Кроме этого, кирпичный котёл можно использовать не только в качестве обогревающего устройства для частного дома, а ещё и как плиту для приготовления еды. В этом материале речь пойдёт о постройке кирпичного твердотопливного котла своими руками.

Принцип работы

Особенность работы горизонтальных и вертикальных конструкций заключается в том, что при сжигании топлива происходит нагрев воздуха, который поднимаясь, выводится через дымоход. При этом, в процессе передачи тепла, от нагретого воздуха, в теплообменнике происходит нагрев холодной воды.

Также, имеется ещё один вид теплогенератора, в виде шахтного котла. Данная конструкция отличается от остальных вертикальным расположением загрузочной камеры большого размера. При этом, топливо горит внизу шахты, а горячий воздух и дым выходят через вторую камеру, где располагается теплообменник.

Что требуется

Сначала стоит определиться с размерами будущего твердотопливного котла и подобрать наиболее подходящую конструкцию. Конечно, зная все аспекты постройки кирпичных теплогенераторов можно всё спроектировать и построить самостоятельно.

Однако, при отсутствии должных знаний, лучше стоит внимательно ознакомиться и подобрать вариант из представленных в сети Интернет.

Сразу стоит отметить тот факт, что при строительстве твердотопливного котла из кирпича своими руками придётся столкнуться со сварочной работой, поскольку теплообменник делается из труб или листового металла.

При желании можно купить в специализированном магазине готовый теплообменник, тогда можно будет обойтись без сварочных работ.

Материалы

Итак, из материалов для постройки твердотопливного котла из кирпича потребуется:

• Цемент и арматура для фундамента. Если планируется кирпичный фундамент, тогда потребуется дополнительное количество боя кирпича и гальки.
• Шамотный кирпич и раствор для кладки печи.
• Трубы и листовой металл для теплообменника.
• Дверцы и колосниковая решётка.
• Водный насос.
• Устройство для нагрева воды.

Также потребуются такие инструменты как:

• Аппарат для сварки.
• Болгарка, газовый резак, электродрель.
• Маркер, которым будет проводиться разметка листового металла.
• Уровень, плоскогубцы и рулетка.

Кроме этого не стоит забывать и про средства индивидуальной защиты в виде перчаток, очков и маски, чтобы обезопасить себя во время работы.

Подготовка теплообменника

Чтобы построить котёл из кирпича своими руками, сначала нужно подготовить теплообменник, чтобы можно было снять с него размеры для топочной камеры. То есть, придётся либо покупать уже готовый теплообменник, либо самостоятельно его конструировать.

Например, решив сделать теплообменник горизонтального типа из труб, потребуется:

• Сначала заготовить отрезки труб требуемого размера.
• Далее в угловых стойках из прямоугольной трубы вырезаются отверстия, при помощи которых будет производиться стыковка поперечных труб. Отверстия делаются диаметром 50 мм на грани 60 мм. В общей сложности в каждой стойке получается по 4 отверстия. В передней стенке делается ещё 2 отверстия. Одно делается снизу и требуется для обратки. Второе сверху для отвода горячей воды.
• После этого нужно приварить стойки к поперечным трубам под углом 90 градусов.
• Также приваривается подводная и отводная трубы, а затем завариваются торцы прямоугольных труб.

Также горизонтальный теплообменник можно сделать из стали и труб. Принцип выполнения всей работы аналогичен вышеописанному варианту, за исключением того, что в этом случае угловые стойки, а также продольные трубы будут заменены на пустотелые стенки.

Теплообменник вертикального типа предусматривает не только возможность отдачи тепла помещению, но ещё на нём можно установить плиту с одной конфоркой. От её наличия или отсутствия будет зависеть расположение дымовой трубы.

То есть, если планируется установка конфорки, тогда труба устанавливается только сбоку.

Также есть ещё один важный момент, который нужно обязательно учитывать при установке на печи плиты – в верхней части теплообменника не должно быть труб.

Поэтапное возведение котла

Кирпичный корпус для твердотопливного котла закладывается так же как и обычная печь. Размеры, как корпуса, так и теплообменника зависят от размеров отапливаемой площади.

Кроме этого, схему обвязки котла нужно выбирать в соответствии со сложностью системы, количества контуров и наличии какого-либо дополнительного оборудования.

Для установки твердотопливного котла из кирпича, можно придерживаться следующих этапов:

• Фундамент заливается под размер теплообменника.
• Далее на фундамент укладывается гидроизолирующий слой из рубероида, поверх которого наносится печной раствор.
• Затем выкладывается первый ряд, из огнеупорного кирпича, на котором будет располагаться нижняя часть камеры топки и зольник с дверцей, разделённые колосниковой решеткой.
• Далее, на выложенное основание устанавливается теплообменник так, чтобы он шёл на подъём к точке, где будет происходить забор горячего воздуха. Также во избежание образования в дальнейшем воздушных пробок, между кирпичом и теплообменником, обязательно должен быть зазор как минимум в 10-30 мм.
• Спереди крепится дверца для загрузки топлива в топку, а сзади оставляется место для дымоходного отверстия.
• Поверх топочной камеры укладывается варочная плита или толстый лист металла, на который кладётся слой из кирпича или осуществляется выкладка свода камеры.
• Дымоход может быть расположен сбоку или сверху топочной камеры. При этом он может быть выполнен как из железной трубы, так и из кирпича.
• Далее в теле дымохода устанавливается дымовая заслонка.
• После того, как кладка хорошо просохнет можно выполнять монтаж водяного контура. К теплообменнику подводятся трубы с водой, которые присоединяются с радиатором отопления при помощи соединительных муфт или сварки.
• Далее делается пробный запуск отопительной системы и если всё в порядке, тогда можно приступить к отделке печи штукатуркой или изразцами.

Шахтный котёл

Чтобы сделать шахтный котёл из кирпича своими руками, следует учитывать то, что загрузочная камера в нём располагается вертикально и имеет наибольшую высоту. При строительстве шахтного котла из кирпича стоит учитывать, что топливо в нём горит внизу, а горячий воздух и дым выходит через вторую камеру.

Что касается теплообменника, то он, чаще всего, делается из листового металла, в который врезается 2-3 ряда вертикально расположенных труб. Длительность горения шахтного котла зависит от высоты загрузочной камеры и регулировки подачи в него воздуха.

Котёл из кирпича своими руками, итог

Котёл из кирпича своими руками, является безопасной и практичной конструкцией. Постройка такой отопительной системы под силу любому домовладельцу, который знаком с печным делом. Главное, чтобы имелись все необходимые инструменты и материалы Кроме этого имеет высокий уровень КПД и не зависит от централизованных источников энергии, что является ещё одним несомненным плюсом.

Котёл из кирпича своими руками, видео
