Приборы учёта электрической энергии могут быть классифицированы в зависимости от типа измеряемых величин, способа подключения, а также конструкционных особенностей.
Класс точности электросчетчика – один из наиболее важных показателей, который в обязательном порядке должен быть учтён при выборе прибора перед самостоятельной установкой.
Что такое класс точности электросчетчика?
Современные электрические счётчики помимо простых измерений мощности электроэнергии, способны самостоятельно применять тарифы с учётом основных характеристик окружающей среды. Также такие приборы могут отслеживать качественные характеристики всей подаваемой энергии и делают возможным удаленный доступ к показателям.
По своей сути, класс точности является параметром, определяющим показатели степени погрешности устройства.
Такие показатели в обязательном порядке отображаются на передней панели устанавливаемого прибора учёта и отражают уровень погрешности всех выполняемых устройством замеров.
Правильно выбранный прибор позволяет определить наибольшую возможную относительную погрешность в процентном соотношении.
На сегодняшний день повсеместно осуществляется замена уже полностью устаревших, с технической точки зрения, электрических счетчиков более современными и качественными устройствами. В первую очередь такая массовая замена объясняется недостаточной точностью старых приборов учёта электроэнергии, а также значительно возросшими нагрузками на электрические сети.
В соответствии с указаниями, прописанными в Постановлении РФ, обязательной замене подлежат электрические счётчики, класс точности которых составляет 2,5. Разрешены к применению приборы учёта, имеющие показатели 1 и 2 класса точности.
Какие бывают классы точности?
В соответствии с установленными нормами и правилами, первичную поверку выполняет завод-изготовитель.
Класс точности прописывается в паспорте, который является сопроводительной документацией любого прибора учёта электроэнергии.
Именно с такой заводской отметки и отсчитывается стандартный временной интервал.
Дальнейшие проверки проводятся:
- для электрических счётчиков – 9-15 лет;
- для механических однофазных электрических счетчик – 16 лет;
- для электрических счётчиков с показателями класса точности 0,5 единиц – 5 лет;
- для трехфазного счетчика – 5-9 лет;
- для современных электрических счетчиков – 15 лет и более.
Поверка предполагает демонтаж прибора учёта электроэнергии и сдачу его в специальную лабораторию, имеющую аккредитацию для выполнения такого вида работ.

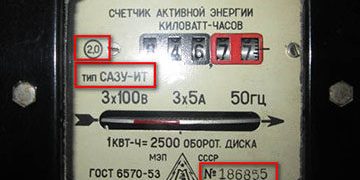

Указание класса точности на приборе учета
По результатам проверки выдаётся документ, который является свидетельством исправности прибора или отражает необходимость в обязательном порядке приобрести новый электросчётчик. В настоящее время есть пять классов точности: 0.2, 0.5, 1.0, 2.0 и 5.0, что является отображением процента погрешности, возможной при подсчёте электрической энергии прибором учёта.
Показатель 5.0 является полностью устаревшим, поэтому в индукционных электросчётчиках применяется класс точности 2.0, а в электронных приборах учёта – класс точности равен единице.
Какой класс точности должен быть у электросчетчика
Правильный выбор электрического счетчика для квартиры или частного домовладения является достаточно сложной задачей и предполагает учёт очень многих факторов, включая также класс точности.
При замене старого электрического счетчика, который устанавливается в квартиру, частный дом или гараж, очень важно ориентироваться не только на показатели мощности, но и класс точности, который обратно пропорционален указываемому производителем цифровому значению. Таким образом, нужно помнить, что чем меньше цифра обозначения на лицевой панели, тем выше уровень класса.
Электронные модели электросчетчиков постепенно вытесняют старые индукционные. Индукционный счетчик электроэнергии, тем не менее, все еще используется, к тому же имеет некоторые преимущества.
Что такое трансформатор тока и как он работает, читайте тут.
Расчет электроэнергии по однотарифному и многотарифному счетчикам различается. О том, как правильно снять показания, вы узнаете из этой информации.
Для квартиры
От показателей класса точности прибора учёта напрямую будут зависеть все колебания таких параметров, как процентное отклонение от настоящего количества всего потребляемого объёма электрической энергии.
Бытовое применение такого прибора в квартирных условиях предполагает приемлемый средний уровень класса точности в пределах двух процентов.
Например, реальное потребление электроэнергии в 100кВт предполагает наличие показателей на уровне от 98кВт до 102кВт. Чем меньшая цифра, указываемая с сопроводительной технической документации, обозначает класс точности, тем меньше будет погрешность. Следует отметить, что вариант электрических счётчиков с максимальной точностью отображения погрешностей, как правило, выше по стоимости, чем другие модели.
С целью правильного определения основных показателей квартирного счётчика при выборе модели очень важно получить разъяснения у специалистов организации, занимающейся энергетическим снабжением данного жилого помещения. Чаще всего, все нюансы обязательно прописываются в договоре, который заключается при поставке электрической энергии между организацией и потребителем.
Важно помнить, что в соответствии с Российским законодательством, в договорах, заключаемых между потребителями и сбытовой организацией, обозначается только нижний уровень класса точности. В выборе верхних показателей, потребители электроэнергии на законодательном уровне не ограничиваются.
В любых жилых многоквартирных домах в обязательном порядке устанавливаются вводные общедомовые приборы учёта электроэнергии с классом точности единица или выше.
Все общедомовые электрические счетчики с классом 2.0 подлежат замене при выходе из строя или в процессе выполнения очередной плановой поверки.
Для частного дома
Прежде чем приступить к самостоятельному выбору определенной модели прибора учёта расходуемого электричества, требуется уточнить основные технические характеристики устройства, а также выяснить все условия энергоснабжения частного домовладения.
При отсутствии необходимых данных в сопроводительной документации, целесообразно привлечь специалистов, которые помогут уточнить тип напряжения, а также учтут количество подключаемых бытовых приборов и энергозависимой техники.
Желательно заблаговременно позаботится о составлении грамотной схемы электрической проводки в частном доме.
Для бытового потребления используются электросчетчики, обладающие точностью измерений в 2.5% или более. Именно такие пределы установлены для приборов учёта индукционного или электромеханического типа. Для наиболее точных электронных и цифровых моделей характерным является измерение потребляемой электрической энергии с уровнем погрешности – 1.0 или 1.5. Бытовые модели счетчиков, имеющие более высокие показатели класса точности, в настоящее время не производятся.
Для установки в условиях частного дома, безусловно, наилучшим вариантом являются приборы, обладающие классом точности на уровне 2.0% и имеющие функцию подсчёта электроэнергии в зависимости от ночного и дневного режима.
Как определить?
В большинстве квартир и частных домах установлены электрические счётчики с классом точности в 2.5%.
В настоящее время такие устаревшие приборы учёта относятся к категории нерасчётных, поэтому энергоснабжающие организации уполномочены отказывать в приёме показаний расхода электричества для выполнения расчёта.
Нерасчётные электросчётчики подлежат обязательной замене на более новые и современные приборы.
Самостоятельно определить класс точности достаточно просто при помощи обычного визуального осмотра приборной панели устройства.
На циферблате любой модели, в кружочке, есть две цифры, которые разделены запятой.
Одной из важных характеристик прибора учета является коэффициент трансформации счетчика электроэнергии. Рассмотрим данную величину подробно.
Как правильно опломбировать счетчик электроэнергии и кто это должен делать? Ответы на эти вопросы даны здесь.
Определение процента погрешности, а также установка факта превышения стандартных пределов осуществляется посредством технической поверки, в процессе которой обязательно выполняется сравнительный анализ показаний проверяемого электрического счетчика с образцовым прибором учёта.
Такой способ проверки является затратным, поэтому специалисты рекомендуют отдавать предпочтение приобретению новой модели и полной замене устаревшего прибора.
Видео на тему
Поделиться:
Счетчики электрической энергии можно классифицировать по следующим принципам:
1. По принципу действия:
- индукционные
- электронные (статические)
2. По классу точности счетчики:
- рабочие
- образцовые
Класс точности счетчика — это его наибольшая допустимая относительная погрешность, выраженная в процентах.
В соответствии с ГОСТ Р 52320-2005, ГОСТ Р 52321-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, счетчики активной энергии должны изготавливаются классов точности 0,2S; 0,2; 0,5S; 0,5; 1,0; 2,0 счетчики реактивной энергии — классов точности 0,5; 1,0; 2,0 (ГОСТ Р 5242520-05).
3. По подключению в электрические сети:
- однофазные (1ф 2Пр однофазный двухпроводный)
- трехфазные – трехпроводные (3ф 3Пр трехфазный трехпроводной)
- трехфазные – четырехпроводные (3ф 4Пр трехфазный четырехпроводной)
4. По количеству измерительных элементов:
- одноэлементные (для однофазных сетей (1ф 2Пр))
- двухэлементные (для 3-х фазных сетей с равномерной нагр (3ф 3Пр))
- трехэлементные (для трехфазных сетей (3ф 4Пр))
5. По принципу включения в электрические цепи:
- прямого включения счетчика
- трансформаторного включения счетчика:
- подключения счетчика к трехфазной 4-проводной сети с помощью трех трансформаторов напряжения и трех трансформаторов тока
- подключения счетчика к трехфазной 3-проводной сети с помощью трех трансформаторов напряжения и двух трансформаторов тока
- подключения счетчика к трехфазной 3-проводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока
Энергетическое обследование • Программа энергосбережения • Консультация
Узнать подробно
6. По конструкции:
- простые
- многофункциональные
7. По количеству тарифов:
- однотарифные
- многотарифные
8. По видам измеряемой энергии и мощности:
- активной электроэнергии (мощности)
- реактивной электроэнергии (мощности)
- активно-реактивной электроэнергии (мощности)
Активная мощность для 1-фазного счетчика, Вт: PА1ф2 = UфICosφ
Активная мощность для 3-фазного двухэлементного счетчика, включенного в 3-х проводную сеть, Вт: PА3ф3Пр = UАВIАCosφ1(UАВIА )+ UСВIСCosφ2(UСВIС)
Активная мощность для 3-фазного трехэлементного счетчика, включенного в 4-х проводную сеть, Вт: P3ф4Пр = UАIАCosφ1(UАIА) + UвIвCosφ2(UвIв) + UсIсCosφ3(UсIс)
Типы счетчиков:
Электромеханический счетчик — счетчик, в котором токи, протекающие в неподвижных катушках, взаимодействуют с токами, индуцируемыми в подвижном элементе, что приводит его в движение, при котором число оборотов пропорционально измеряемой энергии.
Например:
Статический счетчик— счетчик, в котором ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой энергии.
На пример, однофазный электросчетчик Меркурий 201 или Меркурий 200.02, класс точности – 2,0. Или терхфазный электросчетчик Меркурий 230А, класс точности 1,0. Трехфазный электросчетчик АЛЬФА А1R, класс точности 0,5S.
Многотарифный счетчик — счетчик электрической энергии, снабженный набором счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам.
Эталонный счетчик — счетчик, предназначенный для передачи размера единицы электрической энергии, специально спроектированный и используемый для получения наивысшей точности и стабильности в контролируемых условиях.
Основные понятия, термины и определения
Счетный механизм (отсчетное устройство): Часть счетчика, которая позволяет определить измеренное значение величины.
Отсчетное устройство может быть механическим, электромеханическим или электронным устройством, содержащим как запоминающее устройство, так и дисплей, которые хранят или отображают информацию.
Измерительный элемент — часть счетчика, создающая выходные сигналы, пропорциональные измеряемой энергии.
Цепь тока: Внутренние соединения счетчика и часть измерительного элемента, по которым протекает ток цепи, к которой подключен счетчик.
Энергоаудит • Энергетический паспорт • Программа энергосбережения
Узнать подробно
Цепь напряжения: Внутренние соединения счетчика, часть измерительного элемента и, в случае статических счетчиков, часть источника питания, питаемые напряжением цепи, к которой подключен счетчик.
Электросчетчик непосредственного включения (или прямого включения): Как правило 3-х фазный электросчетчик, включаемый в 4-х проводную сеть, напряжением 380/220В, без использования измерительных трансформаторов тока и напряжения.
Трансформаторный счетчик — счетчик, предназначенный для включения через измерительные трансформаторы напряжения (ТН) и тока (ТТ) с заранее заданными коэффициентами трансформации.
Показания счетчика должны соответствовать значению энергии, прошедшей через первичную цепь измерительных трансформаторов.
Основные понятия учета электроэнергии
Коммерческий учет электроэнергии – учет электроэнергии для денежного расчета за нее
Технический учет электроэнергии – учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий, для расчета и анализа потерь электроэнергии в электрических сетях, а также для учета расхода электроэнергии на производственные нужды.
Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками.
Счетчики, устанавливаемые для технического учета, называются счетчиками технического учета.
Счетчики, учитывающие активную электроэнергию, называются счетчиками активной энергии.
Счетчики, учитывающие реактивную электроэнергию за учетный период, называются счетчиками реактивной энергии.
Средство измерений – техническое устройство, предназначенное для измерений.
Измерительный комплекс средств учета электроэнергии – совокупность устройств одного присоединения, предназначенных для измерения и учета электроэнергии: трансформаторы тока, трансформаторы напряжения, счетчики электрической энергии, линии связи.
Стартовый ток (чувствительность) — наименьшее значение тока, при котором начинается непрерывная регистрация показаний
Базовый ток — значение тока, являющееся исходным для установления требований к счетчику с непосредственным включением
Номинальный ток — значение тока, являющееся исходным для установления требований к счетчику, работающему от трансформатора
Максимальный ток — наибольшее значение тока, при котором счетчик удовлетворяет требованиям точности, установленным в стандарте ГОСТ Р 52320-2005.
Номинальное напряжение — значение напряжения, являющееся исходным при установлении требований к счетчику.
Технические требования к электросчетчикам
Общие требования:
- Класс точности не хуже 0,5S
- Соответствие требованиям ГОСТ Р (52320-2005, 52323-2005, 52425-2005)
- Наличие сертификата об утверждении типа
Функциональные требования:
- Измерение и учет активной и реактивной электроэнергии (непрерывный нарастающий итог), мощности в одном или двух направлениях (интервальные 30-и минутные приращения электроэнергии)
- Хранение результатов измерений (профили нагрузки — не менее 35 суток) и информации о состоянии средств измерений
- Наличие энергонезависимых часов, обеспечивающих ведение даты и времени (точность хода не хуже ±5,0 секунды в сутки с внешней синхронизацией, работающей в составе СОЕВ)
- Ведение автоматической коррекции времени
- Ведение автоматической самодиагностики с формированием обобщенного сигнала в «Журнале событий»
- Защиту от несанкционированного доступа к информации и программному обеспечению
- Предоставление доступа к измеренным значениям параметров и «Журналам событий» со стороны УСПД или ИВК ЦСОД
В «Журнале событий» должны фиксироваться время и дата наступления следующих событий:
- попытки несанкционированного доступа
- факты связи со счетчиком, приведших к каким-либо изменениям данных
- изменение текущих значений времени и даты при синхронизации времени
- отклонение тока и напряжения в измерительных цепях от заданных пределов
- отсутствие напряжения при наличии тока в измерительных цепях
- перерывы питания
— Счетчик должен обеспечивать работоспособность в диапазоне температур, определенными условиями эксплуатации. (-40.. +550С)
— Средняя наработка на отказ не менее 35000 часов
— Межповерочный интервал – не менее 8 лет
Вас может заинтересовать:
| Тип счетчика | Номинальный ток, А | Количество оборотов на 1 кВт.ч | Количество цифр счетного механизма (значность) | Класс точности | Межповерочный интервал (срок поверки) | Примечание |
|---|---|---|---|---|---|---|
| Однофазные индукционные | ||||||
| СО-1 | 5 | 2500 | 3 | 2,5 | 8 | Не выпускается |
| СО-1 | 10 | 1250 | 4 | 2,5 | 8 | » |
| СО-1 | 10-40 | 600 | 4 | 2,5 | 16 | Выпускается с 1995г. |
| СО-193 | 10-40 | 600 | 5 | 2,5 | 16 | — |
| СО-2 | 10 | 600 | 5 | 2,5 | 16 | ВЗЭТ |
| СО-2 | 10 | 650 | 4 | 2,5 | 16 | » |
| СО-2 | 10 | 750 | 4 | 2,5 | 16 | » |
| СО-2 | 10 | 625 | 4 | 2,5 | 16 | » |
| СО-2 | 5 | 1250 | 4 | 2,5 | 16 | » |
| СО-2(60) | 10 | 750 | 4 | 2,5 | 16 | МЗЭП |
| СО-2(60) | 5 | 1250 | 4 | 2,5 | 16 | » |
| СО-2М | 10 | 640 | 4 | 2,5 | 16 | ВЗЭТ |
| СО-2М | 5 | 1280 | 4 | 2,5 | 16 | » |
| СО-2М2 | 10-30 | 640 | 4 | 2,5 | 16 | » |
| СО-2М2 | 5-15 | 1280 | 4 | 2,5 | 16 | » |
| СО-2МТ | 10-30 | 640 | 4 | 2,5 | 16 | » |
| СО-2МТ3 | 10-30 | 640 | 4 | 2,5 | 16 | » |
| СО-5 | 5-15 | 1250 | 4 | 2,5 | 16 | МВЭП |
| СО-505 | 10-40 | 600 | 5 | 2 | 16 | » |
| СО-50 | 10-40 | 625 | 4 | 2,5 | 16 | » |
| СО-5У | 10-30 | 625 | 4 | 2,5 | 16 | » |
| СО-И445 | 10-40 | 440 | 5 | 2 | 16 | ВЗЭТ |
| СО-И446 | 10-34 | 600 | 5 | 2,5 | 16 | » |
| СО-И446 | 5-17 | 1200 | 4 | 2,5 | 16 | » |
| СО-И446 | 5-20 | 1200 | 4 | 2,5 | 16 | » |
| СО-И446М | 10-40 | 600 | 5 | 2,5 | 16 | » |
| СО-И449 | 10-40 | 210 | 5 | 2 | 16 | » |
| СО-И449М | 10-60 | 200 | 5 | 2 | 16 | » |
| СО-И449М1-1 | 10-40 | 400 | 5 | 2 | 16 | » |
| СО-И449Т | 10-40 | 210 | 5 | 2 | 16 | » |
| СО-И449МТ | 10-60 | 200 | 5 | 2 | 16 | » |
| СО-ЭЭ6705 | 10-40 | 450 | 4 | 2 | 16 | ЛЭМЗ |
| СО-ЭЭ6705 | 10-40 | 400 | 5 | 2 | 16 | » |
| СО-ЭЭ67А-1 | 5 | 500 | 5 | 2,5 | 16 | » |
| СО-ЭЭ6705 | 5-20 | 450 | 4 | 2,5 | 16 | » |
| СО-ИБ1 | 5-30 | 210 | 5 | 2 | 16 | — |
| СО-ИБ2 | 10-60 | 250 | 5 | 2 | 16 | — |
| 5СМ4 | 10-40 | 480 | 5 | 2,5 | 16 | — |
| СО-И131 | 10-40 | 210 | 6 | 2,5 | 16 | — |
| А44Gd | 15(60) | 375 | 6 | 2** | 16 | — |
| DE4 | 10-40 | 450 | 5 | 2** | 16 | — |
| TGL-5541 | 10-30 | 750 | 5 | 2** | 16 | — |
| WZ-2 | 10-20 | 1200 | 4 | 2** | 16 | — |
| Y-8 | 10-40 | 480 | 5 | 2** | 16 | — |
| EJ-914-2K | 10-40 | 375 | 5 | 2** | 16 | — |
| TYPAS2 | 10-40 | 375 | 6 | 2** | 16 | — |
| B1A | 3 | 4800 | 4 | 2** | 16 | — |
| B1A | 5 | 1200 | 5 | 2** | 16 | — |
| AEG | 5 | 2400 | 5 | 2** | 16 | — |
| AEG | 15(60) | 375 | 6 | 2** | 16 | — |
| A52 | 10-40 | 375 | 6 | 2** | 16 | — |
| Однофазные электронные | ||||||
| ЦЭ6807А-1 | 5-50 | 500 | 5 | 2 | 6 | МЭТЗ |
| ЦЭ6807А-2 | 5-50 | 500 | 5 | 2 | 6 | МЭТЗ |
| (двухтарифный | ||||||
| СЭО-1 | 10-50 | 57600 | 5 | 2 | 6 | Не выпускается |
| СО-Ф663 | 5-50 | 100 | 5 | 2 | 5 | — |
| СОЭБ-1 | 10-50 | 720 | 5 | 2 | 6 | БЭМЗ |
| А100D1B | 10(60) | 1000/ | ЖКИ | 1 | 16 | СП «АББ ВЭИ |
| 200 | Метроника» | |||||
| Трехфазные, индукционные | ||||||
| СА4У-И672М | 3х5 | 450 | 4(5) | 2 | 4 | ЛЭМЗ |
| (ГОСТ 6570-75) | ||||||
| СА4У-И672М | 3х5 | 450 | 5 | 2 | 4 | ЛЭМЗ |
| (ГОСТ 6570-96) | ||||||
| СА4-И672М | 3х10 | 225 | 4 | 2 | 8 | ЛЭМЗ 1, 2, 3 |
| СА4-И672М | 3х10-20 | 225 | 4 | 2 | 8 | ЛЭМЗ 1, 2, 3 |
| СА4-И678 | 3х20-50 | 100 | 5 | 2 | 8 | » 1, 2, 3 |
| СА4-И678 | 3х30-75 | 55 | 5 | 2 | 8 | » 1, 2, 3 |
| СА4-И678 | 3х50-100 | 40 | 5 | 2 | 8 | » 1, 2, 3 |
| СА3У-М670М | 3х5 | 450 | 4 | 2 | 4 | Не выпускается |
| СА3У-И670М | 3х5 | 800 | 4 | 2 | 4 | То же |
| СА4У-Т4 | 3х5 | 750 | 4 | 2 | 4 | » |
| СА4У-И672М | 3х5 | 800 | 4 | 2 | 4 | » |
| СР4У-И673М | 3х5 | 450 | 4 | 2 | 4 | ЛЭМЗ |
| СР3У-И44 | 3х5 | 450 | 4 | 3 | 4 | » |
| СА4-И45 | 3х10 | 225 | 4 | 2 | 4 | » |
| СА3У-ИТ | 3х5 | 650 | 4 | 2 | 4 | » |
| СА3У-И670Д | 3х5 | 1000 | 4 | 2 | 4 | » |
| СА4-И6П | 3х10-60 | 100 | 5 | 2 | 8 | » |
| СА4У-И682 | 3х5 | 250 | 5 | 1 | 4 | » |
| Т-2СА43 | 5(20) | 240 | 6 | 2 | 4(8) | Румыния |
| Т-2СА43 | 3х5 | 960 | 5 | 2 | 4 | » |
| МХК-116 | 3х5 | 600 | 6 | 2 | 4 | — |
| T31F | 3х10(60) | 75 | 6 | 2 | 8 | — |
| Т31СТК | 3х5 | 750 | 6 | 2 | 4 | — |
| D-1СТ | 3х5 | 212 | 5 | 2 | 4 | — |
| Т-22t | 3х5 | 300 | 5 | 2 | 4 | — |
| MODC-5200 | 3х5 | — | 5 | 2 | 4 | Польша |
| MODC-52а | 3х5 | 375 | 6 | 2 | 4 | Польша |
| HN4-CA4 | 3х25-50 | 120 | 5 | 3 | 8 | — |
| ИЕА4-3У | 3х5 | 480 | 5 | 2 | 4 | — |
| ЕТ-401 | 3х5 | 750 | 5 | 2 | 4 | — |
| A4-5D | 3х5 | 480 | 4 | 2 | 4 | — |
| ДН-4 | 3х5-25 | 300 | 5 | 2 | 8 | Венгрия |
| А1Т-4-0000Т | 5-24 | — | 4 | 2 | 8 | Венгрия |
| ЕТ-411-1 | 3х5 | — | 6 | 2 | 4 | — |
| MXKL-116 | 3х5 | 600 | 6 | 2 | 4 | — |
| А4-3 | 3х10-40 | 120 | 5 | 2 | 8 | Болгария |
| ЕТ414 | 10-40 | — | 5 | 2 | 8 | — |
| ДН-4 | 15 | 100 | 6 | 2 | 8 | Венгрия |
| САЧ-И60 | 3х10-60 | 100 | 5 | 2 | 8 | — |
| САЧУ-196 | 3х5 | — | 5 | 2 | — | Украина |
| СА3У-ИТ | 3х5 | 2500 | 3 | 2 | 4 | — |
| СА3У-И687 | 3х5 | 1000 | 4 | 1 | 4 | ЛЭМЗ |
| СА3У-И670Д | 3х5 | 1750 | 4 | 2 | 4 | » |
| СА3У-И43 | 3х5 | 1750 | 3 | 2 | 4 | » |
| СА3У-И670М | 3х1 | 8000 | 3 | 2 | 4 | » |
| СА3У-И681 | 3х1 | 5000 | 4 | 1 | 4 | » |
| СР4У-И673М | 3х5 | 1750 | 4 | 2 | 4 | » |
| СР3У-ИТР | 3х5 | 2500 | 3 | 3 | 4 | » |
| СР3У-ИТР-60 | 3х5 | 2500 | 3 | 3 | 4 | » |
| СР3У-И671 | 3х5 | 1750 | 3 | 2 | 4 | » |
| СР3У-И44 | 3х5 | 1750 | 3 | 3 | 4 | » |
| СР4У-И689 | 3х5 | 1000 | 4 | 2 | 4 | » |
| СР4У-И673Д | 3х5 | 1000 | 4 | 2 | 4 | » |
| СР4У-И673М | 3х1 | 8000 | 3 | 2 | 4 | » |
| СА3У-И670М | 3х5 | 1750 | 4 | 2 | 4 | » |
| СА3У-И681 | 3х5 | 1000 | 5 | 1 | 4 | » |
| CH41pik a227 | 5 | 1500 | 5 | 1 | 4 | Венгрия |
| Трехфазные электронные | ||||||
| СЭТ4-1 | 3х(5-60) | 200 | 6 | 2 | 6 | МЭТЗ |
| СЭТАМ-005 | 5-7,5 | 1600 | ЖКИ | 1 | 6 | » 1, 2 |
| СЭТАМ-005-01 | 5-7,5 | 400 | ЖКИ | 1 | 6 | » 1, 2 |
| СЭТАМ-005-02 | 5-50 | 200 | ЖКИ | 2 | 6 | » 1, 2 |
| СЭТАМ-005-03 | 10-100 | 100 | ЖКИ | 2 | 6 | » 1, 2 |
| СЭТ3а-02-04 | 5-50 | 100 | 6 | 1 | 6 | ГРПЗ |
| СЭТ3а-01-02 | 5-7,5 | 2000 | 5 | 1 | 6 | » 1, 2 |
| СЭТ3а-01П-27 | 5-7,5 | 2000 | 5 | 0,5 | 6 | » 1, 2 |
| СЭТ3р-01П-30 | 5-7,5 | 2000 | 5 | 0,5 | 6 | » 1, 2 |
| Ф68700 | 5-7,5 | 4000 | 4 | 1 | 6 | Энергомера |
| ЦЭ6805 | 5-7,5 | 5000 | 4 | 0,5 | 6 | » |
| ЦЭ6805 | 3х(1-1,5) | 25000 | 3 | 0,5 | 6 | » |
| EA05RL-P1B-3 | 1/5 | 5000 | ЖКИ | 0,5S | 6 | СП «АББ ВЭИ |
| Метроника» | ||||||
| A2R-3-AL-C2-T | 5 | 10000 | ЖКИ | 0,5S | 6 | » |
| ЦЭ6803 | 1-8А | 500 | 5 | 2 | 6 | РЗП |
| ЦЭ6803Т | 5-8А | 16000 | 5 | 2 | 6 | » |
Электросчетчик СО-2 представляет собой устройство для считывания, регистрации, учета показателей электрической энергии в однофазных сетях переменного тока, с номинальным напряжением 220 В. По типу является однотарифным, индукционным. Применяется на гражданских объектах, частных и многоквартирных домах, гаражах, дачах.
Технические характеристики счетчика СО – 2
| Класс точности | 2.5 |
| Рабочий ток | 10 А |
| Количество оборотов на 1 кВт/ч | 650 |
| Разрядность | 000.0 |
| Напряжение сети | 220-230 В |
| Частота сети | 49-51 Гц |
| Тип счетного механизма | Барабанный |
| Количество тарифных зон | 1 |
| Тип устройства | Индукционный |
| Корпус | Круглый |
| Материал наружного исполнения | Пластмасса |
| Полная потребляемая мощность | 5 ВА |
| Погрешность внутреннего таймера | 1 сек на 24 часа |
| Номинальная температура эксплуатации | |
| Размеры | 215 х 135 х 52 |
| Вес устройства | 1 кг |
| Количество установленных пломб госповерки | 2 |
Межповерочный интервал и срок службы прибора
Временной период между поверками счетчика составляет 16 лет. Гарантия, предоставляемая заводом изготовителем – 3 года со дня установки прибора, но не более 4 – х лет с момента его выпуска. Отказ на наработку достигает 100 000 часов, либо 30 лет эксплуатации в нормальных условиях среды.
Поверка прибора учета электроэнергии осуществляется специально аккредитованными организациями, имеющими сертифицированное оборудование, квалифицированных специалистов, прошедших специальное обучение. Также поверку может производить завод-изготовитель данного электрического счетчика.
Плюсы:
- Невысокая стоимость;
- Длительный ресурс работы;
- Прочный корпус;
- Простота монтажа и обслуживания;
- Легкость в эксплуатации;
- Защита от воздействия магнитных полей.
Минусы:
- Однозонная тарификация;
- Класс точности не удовлетворяет современным требованиям;
- Присутствует возможность смотки значений потребленной электроэнергии;
- Высокая погрешность измерений;
- Достаточно высокое энергопотребление для собственных нужд;
- Внушительные размеры;
- Моральное устаревание;
- Нет возможности сохранять данные.
Рекомендуем: Счетчик электроэнергии СО-50: описание, характеристики
Снятие показаний с электросчетчика
На дисплее счетчика СО-2 отображены четыре цифры. Три цифры до запятой означают количество полных киловатт, насчитываемых нарастающим путем. Значение после запятой – десятые доли киловатта, при снятии показаний оно не учитывается.
Для того чтобы снять показания необходимо записать значение цифр до запятой и вычесть из них данные предыдущего месяца, затем умножить на стоимость одного киловатта электроэнергии.
Монтаж электросчетчика СО-2
Установка прибора учета производится квалифицированным персоналом, не младше 18 лет, имеющим группу по электробезопасности не ниже 3, до и выше 1000 В. Рекомендуется к установке в закрытых помещениях без агрессивных влияний окружающей среды.
Схема подключения достаточно несложная, так как прибор прост в конструктивном исполнении.
Данный тип счетного устройства снят с производства в 2009 году, заменен более современным аналогом. Поверку на сегодняшний день он уже не проходит. Не допускается его установка, так класс точности не соответствует необходимым ГОСТам.
В соответствии с законодательством РФ, прибор, который не прошел поверку аккредитованной организацией, либо у которого истек срок эксплуатации, необходимо заменить. Ответственность ложится на собственника помещения, в котором установлен электрический счетчик. При несвоевременной замене налагаются штрафные санкции, расчет электроэнергии происходит по нормативам, которые могут превышать фактическое значение в несколько раз.
Счётчик СО-2 – традиционная модель однофазного электросчётчика индукционного типа, не утратившая популярности и в настоящее время. Эта простое, но надёжное изделие, зарекомендовавшее себя с наилучшей стороны, используется и сейчас на постсоветском пространстве. Это объясняется исключительной надёжностью устройства, ведь прибалтийский производитель выпускал данный вид продукции ещё с 60-х годов прошлого столетия.
Модель подходит для эксплуатации в условиях ограниченного объёма потребления электроэнергии – дома частного сектора, гаражные кооперативы, дачи и прочие ограниченные объекты различной принадлежности.
Устройство счётчика
Индукционный электросчётчик работает по принципу привода в действие счётного устройства магнитным полем, проходящим через аппарат. Вращение алюминиевого диска возрастает при более интенсивном потреблении, но падает, если расход снижается.
Технические характеристики
Технические характеристики счётчика СО-2
Срок службы прибора
Изначально изделие рассчитывалось на 30 лет работы при 100 тысячах ресурса, но образцы, выпущенные в 1963 и 1969 годах, работают по настоящий день. Литовский производитель предоставлял 3-х летнюю гарантию, что существенно превышает аналогичные сроки, заявляемые современными фирмами.
Межповерочный интервал
Величина межповерочного изделия составляет 16 лет, что уже не актуально. Прибор не сможет пройти очерёдные испытания, поскольку снят с производства. Действующие аппараты характеризуются большой погрешностью измерения данных, что делает невозможным соответствие современным требованиям.
Стоимость счётчика
Покупать данное изделие нет необходимости, поскольку энергомер не проходит по требованиям точности, предъявляемым нынешними стандартами качества к моделям электроизмерительных учётных приборов. Соответственно продаются электросчётчики с рук, бывшие в употреблении, и частным порядком. Стоимость колеблется в районе 1000 рублей.
Рекомендуем: Счётчик СЭТ-4ТМ — технические особенности и разновидности прибора
Преимущества прибора
Достоинства изделия следующие:
- очень низкая цена;
- сверх продолжительный ресурс, подтвердившийся фактически;
- долговечный корпус;
- возможность замены износившихся деталей и их качество;
- удобство снятия данных;
- наличие защиты от магнитного воздействия (для модификации 2М).
Минусов также немало, но у прибора с такой историей их не может не быть. Большие габариты – не самый существенный недостаток по сравнению с надёжностью, успешно прошедшей испытание временем.
Как снять показания
Простота снятия данных не требует особенных комментариев. Выписывается целое число по текущему месяцу, с вычитанием прошлого значения. Результат умножается на расценку одного киловатт-часа.
Разновидности данного счётчика
Выпускалась данная продукция в двух разновидностях.
СО-2
Модель с величиной электротока в 5 и 10 ампер, стандартным двухфазным напряжением для бытовых электрических сетей в 220В с двумя вариантами количества оборотов диска на один киловатт-час измеренного расхода.
СО-2М
Модификация производилась с аналогичными характеристиками. Единственное отличие – присутствие дополнительной защиты, предотвращающей хищение электроэнергии.
Установка счётчика
Подключение энергомера не представляет проблем, поскольку для этого необходимо подсоединить два провода в винтовые зажимы клемм. Возможность дополнительного подключения трансформаторного оборудования не предусмотрена.
Схема подключения СО-2
Установка данного прибора в настоящее время невозможна, поскольку аккредитованная организация, взявшая на себя работы по монтажу, может лишиться лицензии за нарушение требований к современному оборудованию. А законное подключение частным образом преследуется по закону.
Используемые источники:
- https://proprovoda.ru/elektrooborudovanie/izmeritelnoe-oborudovanie/schetchiki/klass-tochnosti-elektroschetchika.html
- https://energo-audit.com/klassifikaciya-schetchikov-elektroenergii
- http://www.energosbit.net/uchet.html
- http://maloplatim.ru/so-2.html
- https://pouchetu.ru/elektricheskij/so-2
