Какой кирпич использовать для изготовления камина, практика выбора

2 марта 2018 просмотров: 2965

Собрать своими руками кирпичный камин, многие считают практически невыполнимой и не посильной задачей. Однако, справиться с его кладкой может как опытный профессионал, так и новичок. Всё что для этого нужно – это грамотно составленная порядовка, качественные материалы. Не менее важно изначально, правильно определить размеры камина. Таким образом, он будет идеально вписываться в гостиную или любое другое помещение дома.

Если дом кирпичный, печь установить в нём гораздо проще, нежели в деревянной постройке. Дом, камин в котором установлен должен качественно изолироваться. В частности это касается стен и пола, на которые и около которых будет установлен отопительный агрегат. Не менее важно чтобы печка не прилегала к стенам вплотную, нужно оставить между ними свободное пространство.

Печь, проект которой разработан и утверждён профессиональным печником, никогда не будет располагаться напротив окон и дверных проёмов. Это существенно снижает эффективность нагрева и отапливания оборудования, за счёт возникающих сквозняков.

Производим расчёты топочного отверстия

Печь, кладка которой будет выполняться своими руками, должна иметь максимально точные и подробные расчёты каждого конструктивного элемента. Для этого в первую очередь определяем габаритные размеры топки.

Для определения данного параметра, необходимо знать, что площадь комнаты должны иметь соотношение к топочному отверстию согласно пропорции 1:50-1:70.

Например, если помещение имеет площадь 30 квадратных метров, а высота потолков составляет от 3 до 3, 5 метров, значит, топливный отсек будет иметь размер 0,6 кв.м. Для пространства площадью 20 квадратов, этот параметр составит 0,4 или 52х77 сантиметров. Если гостиная или спальня имеет площадь 10 квадратов, топливник будет равен 0,2 квадратам или 36х45 сантиметров.

Не менее важно учитывать и правильно рассчитывать такие показатели как высоту и глубину топливного отсека. Глубина топливного отсека будет варьироваться в пределах от одной второй до двух третьих от высоты обрамления. При несоблюдении этого аспекта могут возникнуть определённые сложности и неисправности в эксплуатации данного отопительного оборудования. Если выбранная глубина недостаточная, помещение может периодически задымляться. Если глубина больше максимального показателя – это негативным образом скажется на таком показателе как теплоотдача.

Для вычисления габаритов дымохода, необходимо взять за основу габариты топочного отверстия. Дымоходная система должна иметь площадь, которая будет меньше топки в 10 раз. Для кирпичного дымохода существуют определённые стандарты, составляющие 140 на 140 или 140 на 270 миллиметров. Для труб из нержавеющей стали, диаметр отверстия составит в среднем около 11 сантиметров. При этом общая суммарная высота дымоходной системы составит порядка пяти метров.

Не менее важно определить габариты всей печи. В этом случае за основу берётся размер используемого для кладки кирпича (65х120х250 миллиметров). Также при расчётах следует добавить такой параметр как толщина швов. Из этого делаем вывод, что один ряд будет иметь высоту около 70-80 миллиметров. Задняя перегородка камина может собираться не из целого, а 1/2 кирпича: 125 миллиметров. Боковины же должны состоять из цельных элементов: 250 миллиметров.

Порядовка печи играет ключевую роль и является залогом успешного проведения строительных работ своими руками. Сделав чертёж, вы сможете предварительно учесть все нюансы и тонкости постройки, при необходимости внести все соответствующие корректировки.

Печь, чертёж которой уже полностью выполнен, имеет ряд своих характерных особенностей. Обязательно обозначается каждый ряд, количество кирпича, при этом важно помнить, что даже половинки и четвертинки кирпича, считаются за одну единицу.

Кладка каминов, выполняемая новичком, должна походить по готовой схеме. Однако даже в этом случае, расход материала может отличатся. При покупке, берите кирпич и строительные смеси с небольшим запасом!

Печи для дома могут иметь различный расход материалов, что напрямую связанно с их разновидностью и способом расположения в интерьере. Например, на угловой камин габаритами метр на метр, уйдёт порядка 210 единиц стандартного и 120 огнеупорного кирпича. Для пристенного очага размером 650 на 1150 миллиметров, потребуется 260 единиц красного и 120 жаропрочного кирпича.

Если же вы собираетесь собрать своими руками традиционный Английский камин, на него потребуется в разы больше материалов. Около 350 красных и 150 штук шамотного.

Камин, размеры которого определенны, будет гарантированно соответствовать вашим пожеланиям, в том случае если вы удостоверитесь в правильности подсчётов. Для этого даже опытные профессионалы первоначально выполняют кладку нескольких рядов насухо, то есть без кладочного раствора.

Кладка и подготовка фундамента

камины для дома из кирпича как правило имеют большую массу, выдержать которую дому достаточно сложно. В этом случае потребуется возвести отдельно располагающийся фундамент под камин.

Перед тем как приступить к строительным работам, важно взять за основу некоторые советы и нюансы:

1. Возводите фундамент таким образом, чтобы он находился полностью обособленно от фундамента дома. Не должно происходить даже их частичное или небольшое соприкосновение;
2. Делайте фундамент больше габаритных размеров самого отопительного агрегата. Он дожжен выступать с каждого края приблизительно на 9-12 сантиметров;
3. Котлован должен иметь глубину около 50-70 сантиметров;
4. Фундамент будет заканчиваться, не достигая высоту напольного перекрытия на один кирпич или 60-70 миллиметров;
5. Кладочные работы печки производятся только после того, как фундамент полностью собран и хорошо, полностью просох.

Для сборки фундамента используются кирпичи или предварительно подготовленный бетонный состав. Возведение на бетонной основе считается максимально сложным. Давайте рассмотрим его подробней.

В первую очередь вырывается котлован, в который необходимо засыпать щебёнку слоем до 150 миллиметров. После этого устанавливается опалубка, которую необходимо изолировать и обработать специальными смолами или слоем рубероида. Всё это необходимо залить раствором, в основе которого лежит песок и цемент в соотношении 3:1. Производим выравнивание поверхности с использованием строительного уровня и закрыв полиэтиленовым слоем оставляем полностью высыхать на 6-10 дней.

Перед тем как выполнять кладку печки, необходимо уложить на поверхность фундамента 2-3 слоя рубероида.

Выбираем подходящие материалы

Камины для дома дровяные могут собираться из различных материалов, каждый из которых обладает своими уникальными характеристиками и особенностями. Однако наибольшей популярностью пользуется именно кирпич. Он отличается прочностью, огнеупорностью и долговечностью.

Печь, кирпич для которой не будет содержать перепадов оттенка, трещин, сколов и деформаций – это залог крепкой и надёжной постройки. Использование кирпича с минимальными сколами и трещинами допустима только для двух первых рядов, в тот момент, когда вы выкладываете основу печки.

Сцепляющий состав должен быть однородным, не содержать посторонних примесей, комков и инородных предметов.

Для сборки основной части печи, выбирайте только качественный красный кирпич. Для сборки топочной части и дымохода, используется только шамотный кирпич. В сцепляющий раствор обязательно должны входить глина с песком. При построении фундамента выбирайте максимально качественный цемент с маркировкой не ниже М300-400.

Для удобства проведения кладочных работ, необходимо предварительно выполнить замачивание красного кирпича в простой воде. Таким образом, сцепляющий состав не будет впитываться в большом количестве, а кладка будет максимально крепкой.

Кирпич замачивается до тех пор, пока из него, погружённого в воду, не перестанет выходить воздух (пузыри).

Преимущества шамота

Дом, камин в котором твёрдотопливный, частично собирается из шамотного кирпича. Он имеет характерный жёлтый оттенок и обладает безупречными характеристиками. Хорошо переносит высокие температуры до 1100 градусов, не подвергается расширения и деформациям. Из него выкладываются внутренние элементы печки, так как он постепенно нагревается и также медленно отдаёт и распространяет тепло по помещениям дома.

Важно помнить, что распилить такой кирпич на части своими руками – это практически невозможно за счёт его высокой прочности. Однако если в этом возникла необходимость, можно купить в специализированном магазине элементы треугольной, квадратной, вытянутой и любой другой формы. Это позволит собрать арку и другие элементы отопительной конструкции.

Готовая топка

Самый простой и выгодный вариант – это купить уже готовую топку в специализированном магазине и собрать для неё портал из кирпича. Сегодня можно встретить топочные камеры в различных ценовых категориях, от отечественных и зарубежных производителей.

Наиболее популярны чугунные и металлические топки. Однако не менее эффективными и стильными являются керамические камины. Многие модели оборудуются дверцами из огнеупорного стекла, что позволяет наслаждаться процессом горения в очаге огня.

Большой популярностью пользуются топки брендов Новаслав, Термофор и Kratki.

Если говорить об отдельных моделях, особое внимание необходимо уделить топке Эльба. Такая вставка устанавливается в сделанный своими руками или купленный в магазине портал. Линейка очагов сварена из высококачественной толстостенной нержавейки. Патрубок выполнен из чугуна, а фасадная часть дополнена большим прозрачным закалённым стеклом, которое имеет свойство к самоочищению.

Отсек, в котором происходит сгорание топлива, собран из шамотного огнеупорного кирпича. Это в свою очередь повышает такие параметры и показатели как теплоотдача и КПД конструкции. Срок службы таких топок за счёт высококачественных материалов достаточно продолжительный, а использование простое и комфортное. В зависимости от пожеланий, можно выбрать очаг определённых габаритов, формы, с угловым или классическим пристенным расположением в интерьере дома.

В этом видео рассматривается кладка несложного камина из кирпича своими руками за пять дней:

Содержание

Соорудить камин своими руками многим кажется непосильной задачей. И совершенно напрасно. Все оказывается достаточно просто при правильном и обстоятельном подходе к делу. Размеры каминов из кирпича определяются в зависимости от площади помещения и разобраться в этом сможет каждый.

С чего начинать

Для начала следует определиться с местоположением камина в доме. Нежелательно размещать его напротив окон, так как тогда будут сквозняки. Задняя стенка камина может сильно нагреваться, поэтому лучше, чтобы он примыкал к наружным стенам дома. В деревянных домах во избежание пожара следует принять дополнительные меры для устранения этой опасности.

Расчет размеров следует начинать с топки.

Они определяются следующим образом: площадь помещения, в котором расположен камин, относится к площади топки как 1:50 – 1:70.

Так, для комнаты 20 кв. м и стандартной высотой потолков (3 – 3,5 м) площадь портала топливника составит 0,4 кв. м или 52 × 77 см.

Аналогично для помещения 15 кв. м – 0,3 кв. м или 44 × 67 см.

Для комнаты 10 кв. м – 0,2 кв. м или 36 × 45 см.

Глубина топливника должна составлять от ½ до 2/3 высоты портала. Важно соблюдать данное правило, иначе это неприятно отразится в процессе эксплуатации камина. Слишком маленькая глубина приведет к задымлению, а слишком большая – к потере теплоотдачи.

Размеры дымохода определяются размерами топки. Его площадь должна быть примерно в 8 – 15 раз меньше. Если планируется делать дымоход из кирпича, размеры будут 14 × 14 и 14 × 27 см. При использовании нержавеющей трубы – 8 – 14 см. Стандартная высота дымохода – 4 – 5 м.

Общие размеры камина определяют, отталкиваясь от стандартов кирпича: 6,5×12×25 см. С учетом толщины швов высота одного ряда кладки будет 7 см. Заднюю стенку можно выполнять в полкирпича – 12,5 см. Боковые стенки в один кирпич – 25 см.

Специалисты настоятельно рекомендуют перед началом работы сделать на бумаге чертеж будущего камина.

Вместе со схемой порядовки (схемы, где для каждого ряда указывается порядок расположения в нем кирпичей) он позволит определить количество кирпичей, необходимых для работы. Стоит учесть, что готовые схемы с уже просчитанным количеством материала считают каждую половинку и три четверти как целый кирпич.

Для новичков, чтобы избежать неприятных сюрпризов, предпочтительнее использовать именно готовые схемы порядовки. Нужно помнить, что, даже четко следуя такой схеме, фактический расход материала может отличаться от заявленного.

Тип камина также играет роль. Так, на угловой камин размерами 1 × 1 метр пойдет примерно 200 шт. красного кирпича и 100 шт. огнеупорного. Для простого камина габаритами 65 × 115 см количество красного кирпича – примерно 250 шт., а шамотного – 100. Для традиционного большого английского камина уже понадобится 300 шт. красного и 130 шамотного.

Чтобы оценить размеры и убедиться в правильности расчета стоит сделать сухую кладку.

Т.е. сложить камин по схеме порядовки без раствора, а затем, разобрав, приступить к настоящей кладке. Это позволит избежать ошибок, не слишком удлиняя процесс.

Фундамент

Фундамент – важный и ответственный этап работы. Закладывая фундамент под камин, стоит учесть следующие моменты:

• фундамент камина не должен соприкасаться с основным фундаментом дома;
• размеры фундамента должны быть больше габаритов камина примерно на 10 см с каждой стороны;
• глубина котлована должна составлять 50 – 60 см;
• уровень фундамента надо занизить от уровня пола на высоту одного кирпича – 6 – 7 см;
• кладку камина производить на полностью готовый, застывший фундамент.

Фундамент делают кирпичный или бетонный.

Бетонный более сложный в исполнении, поэтому остановимся на нем.

На днище котлована засыпают щебень толщиной 10 – 15 см. Устанавливают опалубку, обрабатывая смолой или обивая рубероидом. Заливают фундамент песчано-цементным раствором (3 части пека и 1 часть цемента). Выровняв залитый фундамент по уровню, оставляют его на неделю сохнуть под полиэтиленовой пленкой.

Непосредственно перед кладкой необходимо обеспечить дополнительную гидроизоляцию двумя-тремя слоями рубероида.

Выбор материалов

Прочность и долговечность камина зависят от качества материалов. Обращайте внимание на внешний вид кирпича: трещины и сколы не допускаются. Их можно использовать разве что на первом ряду основания. Песок и глина не должны иметь посторонних примесей и комков.

Основными строительными материалами для кирпичного камина являются красный и огнеупорный кирпич, глина и песок, цемент М300, М400 (для фундамента). Внешний слой принято делать из красного кирпича, топку и дымоход – из огнеупорного (шамотного).

Красный кирпич перед началом работы необходимо замачивать в воде.

Это предотвратит впитывание влаги из раствора и обеспечит крепость кладки. Готовность определяется просто: если из погруженного в воду кирпича перестают выходить пузырьки воздуха, – можно брать в работу.

Шамотный печной кирпич желтого цвета не подвергается деформации, выдерживает температуру до 1000. Медленно нагревается, но и затем медленно остывает, хорошо удерживая тепло. Поэтому он прекрасно подходит для кладки внутренних частей камина.

Одним из недостатков, правда, считается то, что кирпич невозможно разрезать на части из-за высокой прочности. Но производители учитывают этот факт и выпускают кирпичи разнообразной формы: прямой, клиновидной, трапецеидальной, арочной.

11фотографий

Эльба

Желающие сэкономить время и силы при сооружении камина, могут приобрести готовую вставку-топку. В настоящее время среди отечественной продукции хорошо зарекомендовала себя марка Эльба. Они сварены из толстой нержавеющей стали, оснащены чугунным патрубком для дымохода, системой Чистое стекло. Камера сгорания отделана шамотным кирпичом, что обеспечивает дополнительную теплоотдачу, способствует увеличению срока эксплуатации топки.

Сколько нужно кирпича на камин, самостоятельный расчёт.

Камин может являться как средством обогрева, так и частью внутреннего интерьера дома, который придаст ему дополнительный уют. Кроме этого, печь является отличным средством для вентиляции дома.

Таким образом, приняв решение о постройке домашнего очага, возникает вопрос о том, сколько нужно кирпича для камина. Особенно важно знать это при использовании дорогостоящих материалов.

Однако, перед тем как приступать к расчётам, стоит выбрать наиболее подходящий вариант камина и его местоположение. Далее, следует определиться с его размерами и формой. И только после этого приступать к составлению чертежа. Именно на данном этапе можно будет выяснить, сколько нужно кирпичей для камина.

Предварительный этап

Перед тем как приступать к решению вопроса о том, сколько надо кирпича на камин, сначала стоит разобраться с несколькими важными моментами:

• При наличии в доме проведённого газа, сначала придётся обратиться в газовую и пожарную службы для согласования местоположения будущего камина и получения соответствующих документов.
• В обязательном порядке, особенно при наличии в доме проведённого газа, необходимо провести вентиляцию в помещении. Это также относится и требованиям по пожарной безопасности от пожарной службы. Вентиляция, также, помогает улучшить тягу печи.

Выбор фундамента

Фундамент является основой любого сооружения, в том числе и камина. При этом, фундамент для печи может быть выполнен как из армированного бетона, так и из силикатного или клинкерного кирпича. При этом второй вариант обойдётся значительно дороже.

Кроме этого необходимо придерживаться ещё нескольких важных правил:

• Фундамент для печи не должен соприкасаться с фундаментом дома.
• Периметр фундамента должен быть как минимум на 5 см больше периметра камина с каждой стороны.
• Котлован должен иметь глубину примерно в 0, 75 — 1 метра.
• Уровень расположения фундамента от уровня пола следует занизить на 6-7 см.
• К работе, по кладке печи, можно приступать только после того, как фундамент полностью застынет.

Материалы

Стоит понимать, что прочность и срок эксплуатации камина во многом зависит качества материалов, использованных при его строительстве. Поэтому нужно стараться выбирать только качественный кирпич.

Для этого можно придерживаться нескольких правил:

• Марка кирпича должна быть не ниже М200. Дело в том, что ниже марка, тем ниже прочность.
• Обязательно обращайте внимание на наличие всевозможных трещин, сколов, комков, боя и иных повреждений. Всё это свидетельствует лишь о низком качестве материала.
• Старайтесь сразу закупать необходимое количество материала для печи и, желательно, чтобы все кирпичи относились к одной партии.
• Перед покупкой обязательно рассчитайте, сколько кирпичей надо на камин.

Кроме этого, для каждой секции используется определённый вид кирпича. Так для котла используются только жаропрочные материалы, способные выдерживать высокие температуры.

Для этого отлично подходит шамотный или клинкерный кирпич. Они же подойдут и для дымохода. Внешний контур печи можно выложить красным, полнотелым кирпичом. Теперь, разобравшись с материалом, можно приступать к решению вопроса о том, сколько нужно кирпича на камин.

Рассчитываем материал на топку для печи

Чтобы правильно рассчитать, сколько кирпича необходимо для камина, сначала следует начать с топки. Её размер напрямую зависит от площади комнаты, в которой будет располагаться печь и соотносится к ней как 1:50.

Например, если у комнаты, в которой будет располагаться печь, площадь равна 25 м², то размер топки в этом случае составит 0,5 м² или 5000 см². Далее определяется высота и ширина топки. При расчёте следует учитывать, что высота к ширине относится как 2/3.

Следующий важный параметр – глубина топливного отверстия. Этот параметр составляет 2/3 от высоты. Имейте в виду, если глубина будет слишком большой, тогда тепло будет попросту уходить в дымоход. В случае недостаточной глубины топливного отверстия будет происходить задымление помещения.

Если имеются сложности с проведением расчётов самостоятельно, всегда можно посмотреть специальные таблицы, в которых указываются все требуемые параметры в зависимости от площади помещения, где будет размещён камин. Читайте такие таблицы внимательно.

Дымоход

Решая вопрос о том, сколько нужно кирпичей на печь, камин, после проведения расчётов материалов на топку можно приступать к следующей части – дымоходу. Размер дымохода напрямую зависит от размера топки.

Его площадь должна быть меньше топочной части примерно в 8-15 раз. В целом же, количество требуемого материала для дымохода, определяется его высотой, и сечением.

Чтобы рассчитать данный параметр, можно воспользоваться следующей формулой:

Число рядов в дымоходе умножаем на количество кирпича, в одном ряду дымохода.

Однако, стоит иметь в виду, что высота дымохода, чаще всего, составляет примерно 5 метров, а один погонный метр трубы составляет примерно 14 кирпичных рядов. Таким образом, например, если в одном ряду будет находиться 7 кирпичей, то при расчёте материала на 1 погонный метр приходится 98 штук.

Если учитывать, что высота дымохода составляет 5 метров, то 98*5=490 штук. Но, имейте в виду, все эти расчёты делаются лишь приблизительно. Так как данные, в зависимости от формы и местоположения камина, будут разниться.

Проведение приблизительных расчётов материалов

Также, для того, чтобы приблизительно понять, сколько надо кирпича на камин можно использовать ещё один вариант расчётов:

• Сначала от планируемой высоты печи отнимаете 0,3 метра на разделку.
• Затем полученное число делите на высоту одного ряда.
• Полученный результат делите на 2/3.
• Затем, новый результат умножается на количество кирпича в основании печи, и прибавляем ещё 50 для разделки.

Стоит помнить, что к полученному результату потребуется добавить ещё и количество материала, требуемого для дымохода.

Таким образом, сложив несколько результатов, выясняется приблизительное количество материала, требуемого для постройки камина.

Сколько нужно кирпича на камин, вывод

Как можно увидеть, столкнувшись с вопросом о том, сколько нужно кирпича на камин, необходимо учитывать довольно много важных моментов. Поэтому, сначала нужно сделать не только расчёты, но и приблизительный чертёж.

Конечно, не стоит забывать, о том, что в Интернете можно поискать готовые чертежи со всеми необходимыми данными. Также, если имеются сомнения по поводу того, стоит ли строить печь самостоятельно, можно нанять специалиста по печному делу.

При решении заниматься всем самостоятельно, помните, что все материалы стоит приобретать с небольшим запасом. Поскольку во время их транспортировки могут наблюдаться сколы, трещины и прочие дефекты.

Также, стоит понимать, что на то, сколько циклов выдерживает кирпичный камин. Во многом влияет сам проект, по которому он строится, техника его возведения и раствор. Однако, именно качество материалов используемых при строительстве печи, имеет решающее значение.

Порядовка — схема для возведения камина или печи, еще не ограничивает круг всех возможных вопросов. И если с выбором глины проблем практически не существует, то грамотно и избирательно найти кирпич для камина не так просто. Все мы понимаем, что от качества материала будет зависеть и внешний вид, и функциональность устройства. Но, прежде чем производить отбор, необходимо иметь общее представление о том, какими марками кирпича представлен современный рынок строительных материалов.

К сожалению, приглашение на строительные работы профессионального печника еще не решит всех проблем. Многие работники, в силу своей безответственности, не обращают внимания на то, какой кирпич им предоставлении и не могут оказать содействия в его подборе. Так или иначе, выбор подходящего материала в большинстве случаев будет возложен на ваши плечи.

Строительный материал для каминов

Виды нагрузок на различные отделы печи

Чтобы понять, какой кирпич можно и нужно применять, следует уяснить, что любой камин состоит из отдельных модулей. На каждый такой модуль действуют внешние факторы, имеющие различную природу. Поэтому и материал нужен в каждом конкретном случае различный. Печь в разных своих частях может испытывать влияние температур, механического давления, агрессивных сред, а в верхних частях неизбежно действие эрозии.

Масса печи или камина, выполненных из кирпича, может достигать нескольких тонн. Для такой конструкции требуется надежное основание. Фундамент заливается цементным раствором, а под ним находятся бетонные блоки. Но верхние слои основы выложены кирпичом, поэтому на свойства кирпича у основания камина накладываются определенные требования, связанные с его устойчивостью к механическим воздействиям.

Использования различных видов кирпича для строительства разных элементов камина

• Фундамент возводится под полом, на глубине около 60 см. В этой зоне у некоторых домов температура в зимний период достигает отрицательных значений. Поэтому возведение фундамента для печей и каминов производится с помощью прочного и устойчивого к морозам вида кирпича.
• Топка современных каминов представлена металлической кассетой, которая вставляется в каркас. Но встречаются варианты, в которых полностью вся камера выложена кирпичом. Температура внутри топочной камеры достигает нескольких сотен градусов. Это критическое значение для большинства строительных материалов, но только не для специального шамотного вида, который имеет повышенные термостойкие качества.
• Зона в непосредственной близости к топке, где происходит передача тепла от теплого воздуха к корпусу, тоже находится под действием повышенной температуры. Однако ее показатели не такие высокие, но акцентируется внимание на теплоемкости материала. Передачу и аккумуляцию тепла лучше всех выполнит жаропрочный керамический кирпич.
• Отдельного внимания требует внешность камина. Портал может быть отделан декоративным материалом, который представлен в большом многообразии, но классическим вариантом остается фактура самого кирпича с расшитыми швами. Для того чтобы оставить эстетичную картину одного мастерства не хватит. Нужно еще, чтобы кирпич был специальный, облицовочный, а под декоративную отделку желательно подобрать варианты с множеством неровностей для усиленного скрепления раствора штукатурки или клея.
• Удивительным является то, что к печной трубе и дымоходу требования не становятся мягче. Казалось бы, температура продуктов сгорания уже не такая, как в топке, газ отдал значительную часть своей энергии, и можно дымоход выложить любым кирпичом. Но необходимо учитывать разность температуры среды внутри трубы и снаружи, постоянное действие ветра и осадков, химическую агрессию со стороны продуктов горения. Вариантом для решения данного вопроса служит двухслойная кладка из кирпичей с разными характеристиками. Внутри используется термостойкий материал, для печей и каминов снаружи – с малой теплопроводностью. Такое сочетание даст компенсацию разрушительному действию разности показателей температуры.

Кладка топки изнутри

Параметры в маркировке

Для того чтобы выбрать нужные параметры из многочисленных вариантов, необходимо научиться читать их по маркировке кирпича. Если на поверхности кирпича завод не выпрессовывает марку, то узнать ее можно в паспортной документации.

• Габаритные размеры. До недавних пор все считали, что каждый кирпич имеет стандартные размеры. В большинстве случаев это является фактом, но количество исключений настолько велико, что сегодня нельзя пренебрегать таким параметром, как габариты. Тот самый стандартный кирпич имеет длину 25 см, ширину 12 см и высоту 6,5 см. Но встречаются модели с длиной 288 мм, ширина может быть уменьшена до 85 мм или увеличена до 138 мм, а высота бывает двух видов: 6,5 см и 8,8 см.
• Показатель прочности. Выражать прочность удобнее в виде давления, которое кирпич может выдержать без нарушения свойств. Но использовать привычную систему единиц не очень удобно. Поэтому применяют единицу измерения – кгс/см2 (килограмм-сила на квадратный сантиметр). Килограмм-сила – это вес тела массой 1 кг. Это параметр маркируется буквой «М». Он варьируется от значения 25 до 500. Обычно кирпич для кладки печей и каминов имеет марку М-150 или М-200. Чрезмерно большие значения этого показателя недопустимы, так как в их составе уже появляются примеси, которые приводят к разрушению при повышенных температурах.
• Показатель морозоустойчивости. Этот параметр, который маркируется буквой «F», определяет максимальное количество циклов, содержащих процессы глубокой заморозки и разморозки. Его нельзя сравнивать с количеством зим, так как в течение одного сезона температура может несколько раз опускаться до больших значений и одолевать нулевой порог. На параметр морозоустойчивости следует смотреть, конструируя фундамент или дымоход, так как именно эти участки находятся в зоне риска действия низких температур.

Характеристики разных видов кирпичей

• Степень теплопроводности. Теплопроводность материала, из которого сделан камин, играет важнейшую роль в выполнении функции обогрева помещения. Задача камина или печи заключается в том, чтобы отобрать тепло, которое выделилось и передать его воздуху в комнате, чтобы оно не успело выйти вместе с газами в трубу. Выполнить эту задачу более качественно может материал с большой теплопроводностью. Он поглотит много энергии за минимальное время и затем всю эту энергию будет отдавать. Большое значение теплопроводности свидетельствует о том, что печь будет иметь повышенный КПД. К сожалению, мы не можем оценивать некоторые величины. В их числе и теплопроводность. Полагаться нужно только на процедуру сравнения. Приоритетом обладает марка со сравнительно большим показателем.
• Гигроскопичность. Пару слов придется сказать о гигроскопичности. Это приспособленность за счет пор с материале впитывать влагу внутрь. Обилие влаги встречается под полом в районе фундамента и в дымоходе, так как вода является одним из продуктов окисления. Именно в этих местах необходимо использовать кирпич, отталкивающий влагу, а не впитывающий ее. Если материал будет впитывать жидкость, то это приведет к его деструктуризации.

Полезно знать:  Раствор для кладки камина, использование готового варианта и создание своими руками

Классификация по способу изготовления

Классификация кирпичей связана с их многочисленностью. Все они по-разному изготавливаются. Некоторые варианты изначально не смогут выполнять определенные функции. Все это необходимо знать, чтобы не выполнять лишней работы при отборе материала.

• Силикатный кирпич. Отличить такой кирпич по внешнему виду не составит труда. Он привлекает взгляд своими ровными чертами. Причиной тому служит то, что кирпич готовится из мелкого песка и извести. Под большим давлением масса прессуется в специальной форме. Получившийся строительный материал впитывает влагу, обладает низкой степенью прочности и теплопроводности. Сразу становится ясно, что такой кирпич не найдет своего применения ни на одном из этапов строительства камина.
• Гиперпрессованный кирпич. Для приготовления такого кирпича применяют отсевы известковых пород с добавлением цемента. По определенной технологии происходит прессовка, в результате чего прочность материала достигает высоких показателей. Но и при этом условии такой кирпич не заслужил доверия мастеров, чтобы его использовали для печного строительства. Дело в том, что он не выдерживает ни малейшей деформации. Если камин начнет давать осадку, то материал сразу разрушается. Большая плотность гиперпрессованного кирпича приведет к тому, что масса камина тоже станет непомерно большой.
• Керамический кирпич. Керамический кирпич уже близок по своим показателям к материалу для каминов. Он в своей основе имеет глину, и все его характеристики зависят от ее породы и от способа изготовления кирпича. В этом вопросе мастера изучили свойства продукции от некоторых производителей и знают, какой кирпич следует выбирать. Однако они воздерживаются от того, чтобы использовать данный материал, обкладывая сердцевину очага.
• Шамотный кирпич. Необходимость применения огнеупорного кирпича диктуется высокими показателями температур. Внутри топки температура превышает 1000°С градусов. Для отделки топки используется специальный шамотный кирпич, который изготовлен из глины, обладающей огнеупорными качествами. Для улучшения его характеристик в состав добавляют различные примеси. В результате кирпич не крошится даже при механическом воздействии. Отличительной чертой является его телесный цвет. Но он не используется для кладки всей печи, так как это слишком дорого по себестоимости. Им отделывают только внутреннюю часть топки и начало дымохода.

Готовый угловой камин

Как подобрать по внешнему виду

Даже выбрав подходящую марку кирпича нельзя быть уверенным в его качестве. В производстве часто встречаются отклонения от норм технологии, поэтому каждый элемент необходимо отбирать по внешнему виду.

• Кирпич ровный, без искривленных граней, соответствует размеру.
• При постукивании молотком должен издавать достаточно звонкий звук.
• Место скола прочное, не крошится. Масса однородная, без примесей и пустот.

Полезно знать:  Как устроен камин, рассматриваем все известные варианты подобных устройств

Нельзя не подчеркнуть тот факт, что многие кирпичные заводы заслужили свое уважение качеством продукции, поэтому на слуху у опытных мастеров. На эти знания тоже можно ориентироваться при выборе материала для каминов.

—>

Размеры камина

Украшение интерьера

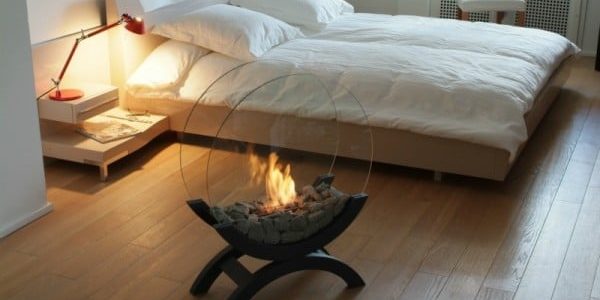

Био – камин.

В наше время камины приобрели большую популярность, их устанавливают не только в частном доме. Современные биокамины позволили использовать данный агрегат и в обычных квартирах. Но такие конструкции предназначены в первую очередь для декоративных целей, мы же сегодня хотим поговорить о настоящих, работающих на дровяном топливе, для установки которых требуется сооружать фундамент.

И греет, и сушит

В дачном доме.

Независимо от того, какой камин устанавливается в доме, многие воспринимают его как атрибут украшения помещения и не задумываются, почему данный агрегат почти без изменений сохранился с древних времен и до наших дней. А ведь он является великолепным устройством вентиляции дома.

С его помощью можно провентилировать и просушить комнату, при этом данная операция выполняется в очень короткий срок, за который с данной задачей не сможет справиться не один отопительный прибор. Данный агрегат очень хорошо использовать в помещениях, где отсутствует центральное, постоянное отопление.

К примеру, затопив камин в частном доме, используемом для периодического проживания, вы очень быстро просушите и прогреете дачу. (См. Печь-камин для дачи)

Размер имеет значение

Но надо понимать, что все данные преимущества являются действенными только в том случае, когда размеры каминов для дома выбраны правильно. Ведь не секрет, что устраивая его, многие заботятся в первую очередь о внешнем виде, расположении в комнате. И только в последнюю очередь обращают свое внимание на такой важный факт, как размер камина.

Сегодня мы как раз и поговорим о том, как правильно выполнить расчет камина для дома и сделать чертеж конструкции, исходя из имеющихся задач, чтобы обеспечить максимальную эффективность.

Важные аспекты: что необходимо учесть?

Ровный под.

Когда вы приступаете к выполнению проектирования камина для дома, делать чертеж (См. Чертежи угловых каминов) и выполнять расчеты необходимо, исходя из размеров помещения. Дрова могут сжигаться как в специальной металлической корзине, так и на колосниковой решетке, а, может быть, и просто на поду топливника.

Колосниковая решетка.

Наши постоянные читатели знают, что для нормального горения, помимо топлива необходим достаточный приток воздуха.

• в случае, когда топливо будет сгорать на плоском поде и размеры каминных топок будут одинаковыми, сжигание на колосниковой решетке будет происходить намного эффективнее;
• при этом в обоих случаях размеры будут идентичными.

Дело в том, что использование колосниковой решетки обеспечивает дополнительный приток воздуха, в данном случае можно уменьшить размеры топки, не потеряв при этом на эффективности.

Двойной эффект – тепло плюс вентиляция

Раз мы заговорили о подачи воздуха и возможности его забора разными способами, следует добавить, что в отдельных случаях воздух можно забирать не только из комнаты, в которой размещен камин, но и из соседней комнаты или даже с подвала.

Такое устройство позволяет добиться одновременно нескольких положительных моментов:

1. Забирая воздух из подвала, вы значительно увеличите его вентиляцию, что само по себе является хорошим результатом.
2. Если забор воздуха производится из другого помещения дома, в комнате, где находится камин, не создается разрежение, а его отсутствие не позволяет холодному воздуху извне поступать в отапливаемую комнату. Эффект налицо — комната прогревается очень быстро с минимальной затратой топлива.
3. Если потребуется провентилировать отапливаемую комнату, просто перекрывается внешний забор воздуха. В этом случае воздух для сжигания начинает поступать из помещения, где он находится, происходит вентиляция комнаты.

Выполняем расчеты

Но мы не ответили на главный вопрос — как рассчитать размер камина и сделать чертеж?

Первым делом топочное отверстие

Размеры.

В первую очередь необходимо определить размер топки камина. Чтобы точно рассчитать размер топки, необходимо измерить комнату, в которой будет установлен камин. Начнем с определения размера отверстия топки. Соотношение топочного отверстия к площади комнаты составляет1:50.

Для того чтобы было более понятно, возьмем комнату определенных размеров и рассчитаем правильные размеры каминов, которые могут быть в ней установлены.

1. Площадь комнаты составляет 20 м².
2. Выполняем расчет – 20/50=0,4 м², или 4000 см², мы определились с размером отверстия топки, эти данные можно вносить в наш чертеж.

Определение ширины и высоты

Далее, чтобы выполнить чертеж, необходимо определить ширину и высоту, при этом высота к ширине составляет 2:3.

• В нашем случае получается 51Х77 см или 510Х770 мм.
• Перепроверить эти данные довольно просто, 51Х77 =3927 см2, почти 4000 см2, как видим наши расчеты совпадают с требованиями.

Важная часть — глубина

Выполняя чертеж, нужно рассчитать размеры портала камина, определяя его глубину. Это очень важный момент. Правильная глубина напрямую влияет на тягу, и ошибки приведут к плохому прогреву помещения или к его задымленности.

1. Глубина  составляет 2/3 от высоты.
2. Высоту мы уже знаем, она у нас равняется  510 мм.
3. Делаем расчет – (510/3)*2=340 мм —  глубину мы определили.

Данная глубина является идеальной для камина такого размера.

• если увеличить глубину, тепло начнет просто вылетать в дымоход;
• уменьшение данного размера приведет к задымленности помещения.

Для тех, кто по каким-то причинам не хочет самостоятельно проводить все измерения и расчеты, ниже мы приводим таблицу основных параметров, которые помогут сделать чертеж. По ним, зная площадь помещения, можно определить стандартные размеры камина, которые вам требуются.

Таблица расчетов.

Дымоход – особое внимание

Выполняя проектирование, важно правильно рассчитать размер дымохода для камина. Рассчитывается он исходя из площади портала и должен быть в 10-15 раз меньше его.

Совет: зная размеры топок каминных, вы, конечно, сможете рассчитать размер дымохода, но стоит знать, что это очень ответственное мероприятие. Если у вас нет большого опыта в данной сфере, лучше доверьте это профессионалом, потому что такое понятие, как обратная тяга, никто не отменял. Отравление угарным газом смертельно опасно! Помните об этом!

Более подробно получить информацию о дымоходах вы можете, прочитав соответствующие статьи на нашем портале. Там детально описаны различные дымоходы, в том числе и дымоходы каминные.

Габариты и материал – прямая взаимосвязь

Устраивая камин, размеры дымохода и топливника не являются единственными, которые необходимо знать. К примеру, кого-то больше интересует вопрос — сколько кирпича нужно на камин? Вопрос не праздный и вполне понятный.

Но прежде чем на него ответить, мы хотим немножко добавить ко всему вышесказанному. В нашей статье, рассматривая способы расчетов и определений размеров той или иной части, мы не упомянули о материалах. Почему мы говорим об этом только сейчас? Потому что это напрямую связанно с вопросом о количестве кирпича.

Выбор места и габариты

Ранее мы подсчитали топочные размеры, камин и его габариты напрямую зависят от материала, из которого он будет сложен. Зная материал, можно довольно точно рассчитать габариты и определить место под будущий камин.

На наших страницах мы уже описывали о том, как выбрать место, поэтому не будем повторяться. Единственное, что нужно добавить: зная правила размещения и правильно рассчитав габариты, вы сможете установить данный агрегат наилучшим образом.

Фундамент

После определения размеров топки и дымохода, следует рассчитать, каким должен быть фундамент.

Строят фундамент, исходя из веса будущей конструкции. Если вес камина менее 700 кг, то фундамент можно не делать, однако, зачастую, вес конструкции существенно выше, поэтому фундамент необходим.

При постройке камина средних размеров, как правило, делают фундамент глубиной от 0,75 до 1 метра. Эти цифры справедливы, если в доме планируется жить постоянно и грунт под ним промерзать не будет. При строительстве камина на летней даче, фундамент должен быть заглублен на глубину промерзания грунта.

Обратите внимание: крайне важно, чтобы фундамент камина и фундамент дома не имели перевязок, так как эти конструкции могут давать разную осадку, что приведет к образованию трещин.

Основные ошибки

К сожалению, так происходит не всегда. В отдельных случаях нарушается одно или сразу несколько правил:

1. Правильный размер камина для конкретного помещения.
2. Правильное размещение с соблюдением его размеров для конкретно помещения.

Знание — сила

Данные знания необязательны в случае, когда вы своими руками будете заниматься строительством, они пригодятся вам и тогда, когда для строительства вы наймете посторонних рабочих.

В наше время встречаются «специалисты», способные построить что-то, что на первый взгляд выглядит и работает хорошо, но при глубоком рассмотрении оказывается очередной недоработкой. Знания помогут  вам выполнить правильный контроль над строительными работами в вашем доме.

Количество кирпича – считаем порядовки

Кладка.

Что касается количества кирпича, приводить подробные расчеты мы не станем по одной простой причине — они вам совершенно не пригодятся. Ведь для каждого конкретного случая требуется совершенно другой расчет.

Тем не менее мы постараемся в двух словах объяснить, как можно приблизительно определить количество кирпича. Зная размеры камина, габариты кирпича и толщину шва, можно довольно точно рассчитать его количество.

Порядовки.

1. В любом случае, устраивая камины, размеры его переносятся на порядовки.
2.  Имея на руках порядовки, используйте их для подсчета количества кирпича.
3. Не забывайте о швах. Толщина шва в данном случае играет важную роль.

Мы уже описывали, как правильно устроить швы, в статьях о кладке на своем ресурсе, поэтому не будем повторяться. Сложив количество кирпича во всех порядовках, вы получите общее количество. Если основание выполняется из кирпича, не забывайте про него.

Наш совет: к полученному количеству кирпича прибавьте еще 10%.

Сложить воедино

Сделав чертеж камина, вы наверняка убедились, что соблюдение основных параметров является чрезвычайно важным при его устройстве, а внешний вид играет в данном случае второстепенную роль.

—>Используемые источники:

• https://msk-kamin.ru/news/kamin-kladka-iz-kirpicha-razmery/
• https://dekoriko.ru/kaminy/razmery-iz-kirpicha/
• https://kirpichman.ru/raschet/skolko-nuzhno-kirpicha-na-kamin-primery-raschyotov/
• https://ochg.ru/kaminy/montazh/kirpich-dlya-kamina.html
• http://sdelaikamin.ru/dlya-otopleniya/razmery-kamina-raschety-i-chto-vazhno-znat-195
