Какой газовый водонагреватель накопительного типа выбрать для дома

Содержание:

Виды накопительных водонагревателей

На данный момент существует несколько разновидностей агрегатов для автономного горячего водоснабжения. Все они созданы с одной целью, но достигают ее по-разному, то бишь, с использованием различных энергоносителей. Домовладелец имеет возможность выбрать тот, что оптимально подходит ему по всем параметрам.

Итак, на современном рынке предлагаются нагревательные бойлеры следующих видов:

• электрические накопительные нагреватели;
• бойлеры косвенного нагрева;
• газовые бойлеры;
• проточные нагреватели.

Примечание. В прямом переводе с английского слово «бойлер» означает «котел». Это значит, что к ним относятся не только накопительные, но и всяческие проточные водонагреватели. Не принимать их во внимание будет некорректным по отношению к пользователям.

Электрические бойлеры

Это самый распространенный вид аппаратов для ГВС, чаще всего применяющийся в квартирах и небольших частных домах. Причина такой популярности — относительно невысокая стоимость и простота установки, для которой не требуется никаких разрешительных документов. Аппараты довольно надежны в эксплуатации и удовлетворяют большинству требований пользователей. Чтобы понимать принцип действия водонагревателя, рассмотрим его устройство, показанное на рисунке:

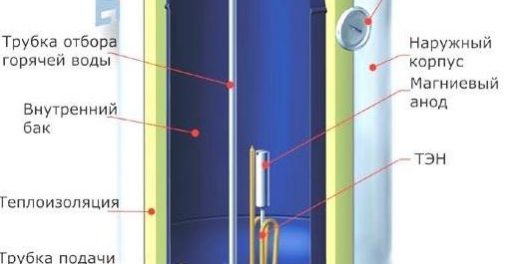

Агрегат представляет собой бак, обычно – круглой или овальной формы, заключенный в слой теплоизоляционного материала (как правило – пенополиуретан), прикрытого декоративным кожухом. Сама емкость может быть сделана из таких материалов:

• сталь с эмалированным покрытием;
• нержавеющая сталь;
• пластик.

Электрический ТЭН, размещенный в нижней части бака, нагревает воду до температуры, ограничиваемой термостатом. Ее максимальное значение, принятое во всех электрических бойлерах, равно 75 ºС. Пока нет водоразбора, устройство электрического бойлера предусматривает поддержание установленной температуры в режиме автоматического включения и выключения ТЭНа. Последний имеет дополнительную защиту от перегрева и в нештатной ситуации автоматически отключится при достижении температуры воды 85 ºС.

Примечание. Оптимальный режим работы для бойлера – это нагрев до 55 ºС. В таком режиме аппарат обеспечивает нужное количество воды для ГВС и в то же время экономит электроэнергию. К сожалению, часто накопительный водонагреватель работает на максимальной мощности из-за того, что в зимнее время из водопровода поступает слишком холодная вода и ТЭН в экономичном режиме не успевает ее прогревать.

Водоразбор происходит через трубку, выведенную в верхнюю зону бака, где вода самая горячая. В то же время подпитка холодной водой предусмотрена в нижнюю часть бойлера, где установлен ТЭН. Для защиты стальных баков от электрохимической коррозии устройство водонагревателя включает в себя магниевый анод. С течением времени он разрушается, а потому требует замены приблизительно 1 раз в 2—3 года.

Бойлеры косвенного нагрева

Эти аппараты не производят тепловую энергию самостоятельно, хотя некоторые модели имеют встроенный ТЭН для поддержания температуры воды в разных ситуациях. В обычном режиме бойлер готовит воду для ГВС, подогревая ее змеевиком с протекающим по нему теплоносителем. Ниже на схеме показано устройство бойлера косвенного нагрева:

В утепленный бак большой емкости (бывает до 1000 л) встроен змеевик с подведенным к нему теплоносителем от котла. Как и в электрическом бойлере, подача холодной воды осуществляется в нижнюю часть емкости, отбор горячей – из верхней части. Агрегат способен обеспечить значительный расход горячей воды, а потому применяется в частных домах с большим числом потребителей.

Обычный обмен теплом между средами с разной температурой – это и есть принцип работы бойлера косвенного нагрева. Но чтобы получить воду из крана с температурой 55 ºС, котел должен нагревать теплоноситель минимум до 80 ºС, это один из недостатков данного водонагревателя. Второй недостаток – длительное время загрузки бака большой емкости, так что в случае интенсивного водоразбора проживающим в доме людям надо приспособиться пользоваться ГВС по определенному графику.

Как и электрические бойлеры, водонагреватели косвенного нагрева оснащены магниевым анодом для защиты стального бака от коррозии. Боле сложные и дорогие модели оборудованы двумя змеевиками, через один протекает теплоноситель от котла, а второй можно присоединить к альтернативному источнику тепловой энергии. Им может служить другой котел либо солнечный коллектор. Для поддержания температуры в разных ситуациях в верхнюю зону емкости встраивается ТЭН с термостатом.

Агрегаты косвенного нагрева производятся в настенном и напольном исполнении, могут работать с любыми источниками тепловой энергии. Производители котельного оборудования часто предлагают их в связке с двухконтурными котлами. В этом случае теплогенератор поддерживает температуру отопления и загружает бойлер, поочередно переключаясь между этими двумя системами.

Газовые накопительные водонагреватели

Эти аппараты конструктивно и внешне напоминают электрические бойлеры. Все тот же подвешиваемый на стену бак, покрытый слоем утеплителя, только внизу установлена газовая горелка, а вверху имеется патрубок дымохода. Газовый бойлер работает по такому же принципу, только источником тепла служит горелка, нагревающая емкость с водой. Устройство водонагревателя показано на схеме:

Как видно на рисунке, нагрев осуществляется не только от горелки, но и путем отбора тепла продуктов горения. Это достигается за счет стального газохода с рассекателями, проходящего вертикально сквозь емкость и обменивающегося теплом с водой. Работой горелки управляет электронный блок, чья задача – потушить или разжечь ее при достижении установленной температуры либо ее понижении. Как водится, для защиты корпуса конструкция бойлера предусматривает магниевый анод.

Данный тип водонагревателей не слишком популярен из-за сложностей при оформлении и подключении газоиспользующих установок. Кроме того, для эксплуатации газового бойлера понадобится полноценный дымоход, выполнить это требование не всегда возможно или слишком дорого.

Достоинство накопительных водонагревателей состоит в том, что они сходу могут выдать большой расход воды для ГВС, но в течение ограниченного промежутка времени. После этого им требуется перерыв для приготовления очередной порции воды.

О проточных нагревателях воды

В отличие от накопительных бойлеров принцип работы проточного водонагревателя состоит в том, чтобы не заблаговременно, а быстро прогревать проточную воду по мере необходимости.

Источниками тепла служат те же электрические ТЭНы и газовые горелки, только включаются они после того, как в доме открывается кран горячей воды. К таким нагревателям относятся:

• газовые колонки;
• проточные электронагреватели.

Примечание. Иногда для обеспечения ГВС частного дома применяется пластинчатый бойлер, представляющий собой водоводяной теплообменник. Как и бойлер косвенного нагрева, он передает энергию теплоносителя воде, только делает это в проточном режиме.

Конструкция газовой колонки довольно сложна, а потому заслуживает отдельной темы. Электрический же водонагреватель прост: в нем проточную воду греет мощный ТЭН. Обладая таким достоинством, как небольшие размеры, аппарат имеет слишком высокую потребляемую мощность и оттого сфера его применения ограничена. Устройство проточного электрического бойлера показана на рисунке:

Преимущество проточных водогрейных аппаратов состоит в том, что нагретую воду они могут подавать без подготовки и в течение неограниченного времени. Зато имеет пределы ее расход, что важно при большом количестве потребителей.

Заключение

Если распределить все перечисленные приборы по популярности, то первое место уверенно займут электрические бойлеры, причины этому понятны. На втором месте находятся газовые колонки, третье остается за бойлерами косвенного нагрева.

Бесперебойный доступ к горячей воде обеспечивает человеку комфорт в жилых, производственных и офисных помещениях. Наличие возможности подключения к централизованным сетям горячего водоснабжения не гарантирует постоянную подачу подогретой воды в связи с профилактическими работами и аварийными ситуациями. Для загородных домов, дач и других строений, где нет магистральных тепловых сетей эта проблема многократно усиливается. Есть ли выход из этой ситуации? Конечно, есть! Необходимо просто установить водонагреватель и доступ к горячей воде будет обеспечен практически круглогодично.

Современное водонагревательное оборудование использует в своей работе различные виды энергоносителей: электроэнергию, природный газ, жидкое и твердое топливо. Одним из самых распространенных видов водонагревателей являются электрические приборы в разнообразных исполнениях. В этой статье мы рассмотрим основные типы такого электротермического оборудования, принцип работы водонагревателей, а также их конструктивные и технологические особенности. В заключение будут приставлены наиболее популярные модели бойлеров и водонагревателей на российском рынке такой техники.

Типы электрических водонагревателей

Наиболее экономичный способ нагрева холодной воды — это использование газовой колонки, но в большинстве случаев этот нагревательный прибор просто невозможно установить. В многоэтажных домах чаще всего отсутствуют специальные системы отвода отходов горения природного газа, а многие частные дома и дачи не газифицированы. Поэтому в этом случае монтаж электрических приборов для получения горячей воды не имеет альтернативы. Все электрические водонагреватели делятся всего на два типа: накопительные (бойлеры) и проточные. Ниже мы кратко рассмотрим принцип действия каждого типа по отдельности.

1. Электрический накопительный водонагреватель (бойлер). Этот прибор чаще всего называют бойлером. Устройство представляет собой простой бак для воды с установленными нагревательными элементами (ТЭНами) и электронными или механическими системами управления. Сама емкость имеет термоизоляцию от внешней среды, что позволяет существенно экономить электроэнергию. Принцип работы накопительного водонагревателя статический. Бак заполняется холодной водой и она нагревается с помощью ТЭНов. Весь процесс нагрева и поддержания необходимой температуры происходит под управлением блока автоматики.

1. Проточный электрический водонагревательный прибор. Принцип работы проточного водонагревателя динамический. В этом устройстве нет накопительной емкости для холодной воды. Процесс нагрева воды ТЭНами происходит в специальных трубах и змеевиках при постоянном потоке водной среды через эти элементы. Как и в накопительных системах, в проточных водонагревателях реализован принцип механического или автоматического управления с помощью электронного блока. Для быстрого нагрева сильного потока воды до необходимой температуры проточный электронагреватель должен иметь достаточную мощность, что является определенным недостатком.

Эти два типа электрических водонагревателей могут иметь различное исполнение. Существуют приборы с косвенным нагревом, где тепловая энергия передается воде через дополнительный теплоноситель в теплообменном модуле. В этом случае нагревательные элементы подогревают специальную жидкость, которая, в свою очередь, передает тепло холодной воде в теплообменнике. Кроме того, в качестве элементов нагрева могут использоваться не только ТЭНы, но и другие устройства, например, инфракрасные источники.

Но все эти устройства намного дороже, поэтому в основном используются проточные и накопительные водонагреватели с прямым подогревом воды нагревательными элементами сопротивления, то есть ТЭНами. Ниже мы более подробно рассмотрим устройство, принцип работы, преимущества и недостатки обеих типов электрического водонагревательного оборудования. Это позволит вам сделать правильный выбор устройства для бесперебойного обеспечения горячей водой своего жилья, офиса или хозяйственного помещения.

Накопительный водонагреватель

Устройство накопительного водонагревателя довольно простое. Главным элементом прибора является емкость для воды, изготовленная из нержавеющей стали или алюминия. Если бак изготовлен из простой стали, то его внутренняя поверхность бака покрывается специальными материалами, улучшающими его эксплуатационные характеристики коррозионную стойкость. В накопительном баке устанавливается нагревательный модуль, состоящий из одного или нескольких ТЭНов. ТЭНы могут быть «мокрыми» или «сухими». В первом случае нагревательный элемент контактирует непосредственно с водой, а во втором он помещается в трубку, которая и нагревает воду.

Вся эта конструкция помещается во внешний кожух и изолируется от него специальным термоизоляционным материалом. В баке устанавливается термостат и другие необходимые датчики, подключенные к системе автоматики и информационным модулям. На внешней оболочке прибора монтируется система управления, механическая или электронная. Ниже представлена классическая схема накопительного водонагревателя в разрезе с минимально-необходимым набором элементов.

Как работает накопительный водонагреватель? Все довольно просто! Принцип действия бойлера построен на свойствах воды с разной температурой. Как мы знаем из школьного курса физики теплая жидкость стремится вверх, а холодная вниз. Именно на этом физическом явлении и построена работа всех накопительных водонагревателей. Снизу прибора подается холодная вода и нагревается ТЭНом. Поднимаясь она удаляется из бака через высокий патрубок забора горячей воды. Сам процесс простой, но для надежного функционирования всей системы требуется установка дополнительных элементов и систем как внутри бака, так и на защитном кожухе.

Внутри накопительной емкости устанавливается магниевый анод, который необходим для уменьшения количества свободных ионов в воде. Этот элемент позволяет заметно уменьшить коррозию внутренних частей бойлера. А также в баке устанавливается термостат, позволяющий регулировать температуру воды и отключать ТЭНы при достижении необходимого температурного режима. Весь процесс нагрева и отбора горячей воды в бойлере представлен на следующем рисунке.

В большинстве электрических накопительных водонагревателей устанавливаются датчики температуры, с выводом показаний на электронный дисплей или механический термометр. Подача холодной воды осуществляется через кран с обратным предохранительным клапаном. Управление режимами работы бойлера осуществляется как электронными модулями, так и механическими регуляторами в более простых моделях. К достоинствам накопительных электрических водонагревателей можно отнести возможность нагрева больших масс воды и низкое энергопотребление, а к недостаткам высокую стоимость.

Проточный водонагреватель

Устройство проточного водонагревателя полностью отличается от схемы принципа действия накопительного оборудования. Этот прибор не имеет емкости для накопления воды, а ее нагрев происходит при постоянном потоке жидкости через нагревательный модуль. В качестве такого модуля используется конструкция из труб с ТЭНами, которые могут располагаться как снаружи, так и внутри конструкции. Лучшим материалом для изготовления нагревательного модуля является медь, но в более дешевых моделях может быть использована нержавеющая сталь или алюминий.

Кроме модуля для нагрева воды в состав прибора входят различные дополнительные устройства. Датчик потока воды необходим для определения минимального напора воды, при котором можно эксплуатировать водонагреватель. Температурный датчик, регулятор температуры (термостат) предназначены для управления режимами работы. Тепловой предохранитель отключает систему при превышении максимально возможных температурах потока воды. На нижеприведенной картинке показана классическая схема электрического проточного водонагревателя в разрезе.

Как работает проточный водонагреватель? Этот процесс будет понятен даже школьнику! Из представленной схемы понятно, что холодная вода попадает в прибор через патрубок, а доступ в нагревательный модуль ей открывает реле давления. При низком давлении водонагреватель функционировать не будет. Регулятор температуры управляет процессом нагрева. Вода, нагретая до необходимой температуры, выводится наружу и подается в смеситель для использования потребителем. К достоинствам проточных электрических водонагревателей можно отнести невысокую стоимость и мгновенный нагрев воды, а к недостаткам высокое электропотребление и особые условия к электропроводке.

Обзор рынка электрических водонагревателей

В настоящее время на российском рынке электрического водонагревательного оборудования присутствует большее количество производителей как отечественных, так и иностранных. Конечно в основном доминируют иностранные производители такие как MTS и Lorenzi Vasco, но называть их продукцию чистым импортом нельзя. Большинство компаний открывает в России собственные производственные мощности полного цикла, с изготовлением основных комплектующих изделий. Это позволяет снизить себестоимость продукции и сделать ее доступной широкому кругу покупателей. Одной из таких компаний является итальянская корпорация Thermex, продукция которой уже практически стала российским брендом.

Более двадцати лет компания «Термекс» успешно работает в России, открывает собственные заводы и обеспечивает наш рынок электрическими водонагревателями высокого качества. Модельный ряд от этого производителя включает все типы электрического оборудования для нагрева воды. Популярность водонагревателя Термекс среди потребителей очень высока за счет инновационных идей, используемых при его изготовлении. Принцип работы водонагревателя Термекс, независимо от типа устройства, не отличается от аналогичных изделий других производителей. Но сразу следует сказать, что продукция компании завоевала доверие российского покупателя своими техническими характеристиками и доступной ценой.

Чем же так хороши водонагреватели от корпорации «Термекс»? Все очень просто! Модельный ряд продукции очень широк и позволяет практически любому потребителю подобрать оборудование для нагрева воды под свои нужды. Электрические накопительные водонагреватели Термекс выпускаются в широком диапазоне внутренних объемов от 10 до 300 литров. Проточные нагреватели различной мощности позволяют практически мгновенно нагреть проточную холодную воду до необходимой температуры.

К другим преимуществам электрических водонагревателей Термекс можно отнести следующие технологические и конструктивные особенности:

• модельный ряд накопительных водонагревателей состоит как из круглых, так и плоских моделей различного объема с лаконичным дизайном;
• качественная теплоизоляция изделий и автоматический контроль режимов работы позволяют значительно экономить электроэнергию;
• в различных моделях используется как электронное, так и механическое управление, что позволяет оптимизировать весь процесс нагрева воды;
• баки накопительных водонагревателей изготавливаются из специальной нержавеющей стали с высокой антикоррозионной стойкостью;
• в проточных водонагревателях нагревательный модуль полностью производится из меди, что повышает его надежность и долговечность;
• в некоторых моделях накопительных водонагревателей внутренняя поверхность баков покрывается биостеклофарфором, который полностью исключает коррозию емкости.

Кроме этого, в модельный ряд продукции от компании «Термекс» входят электрические водонагреватели с комбинированной системой нагрева воды.

Заключительная часть

Выбор типа оборудования для нагрева вода зависит от условий использования данной техники и финансовых возможностей потребителя. Если вам необходима основательная система с большими объема, то следует отдать предпочтение накопительным приборам, невзирая на затраты. Для тех кому горячая вода необходима здесь и сейчас в небольших объемах отлично подойдут проточные водонагреватели.

Видео по теме

<center></center>

Не так давно централизованное отопление являлось исключительным благом, приходящим в каждый дом. Со временем практика пользования коммунальными ресурсами показала некоторые недостатки существующей системы обеспечения. Это плановые выключения, недоступность за городом и не всегда приемлемые тарифы. Ориентируясь на принцип работы водонагревателя накопительного электрического, можно выбрать бесперебойный источник горячей воды, доступной в любое время при наличии подключения к холодному водоснабжению. В зависимости от предпочтений пользователей и условий места эксплуатации современные производители предлагает различные модели.

Основные разновидности водонагревателей

В классификации бытовой техники используется вид энергии как основной критерий группировки. В практике обустройства частных и многоквартирных хозяйств хорошо зарекомендовали себя газовые, электрические модели накопительного и проточного нагревов, а также бойлеры косвенного нагрева.

Электричество как основной источник энергии подходит под типовое устройство водонагревателя. К тому же подключение к сетям является первоочередным. Котлы на электричестве практичны и бесшумны, характеризуются высоким КПД. В отличие от газовых моделей, не требуют оборудования вытяжки. Основным принципом работы водонагревателей является преобразование электрической энергии в тепловую через ТЭНы.

К сведению! Недостатки приборов — зависимость от подключения и высокие тарифы на коммунальные услуги.

В газовых котлах подогрев воды во внутренних баках происходит за счет энергии, выделяемой при горении газа. Современные производители климатического оборудования делают упор именно на этих моделях. Они безопасны, экономичны, имеют привлекательный дизайн и высокий КПД. Примерно один раз в год требуют сервисного обслуживания (проверки разводки подключения, чистки конфорок).

По способу нагрева воды различают два вида: накопительные и проточные системы. Первый тип оборудования работает в режиме ожидания, постоянно поддерживая заданную пользователем температуру. При выборе модели рассматривают объем бака и материал, из которого он изготовлен, вертикальное или горизонтальное исполнение корпуса, а также способ управления. Учитывая устройство бойлера для нагрева воды, проточные системы являются более экономичными. В газовых колонках расход энергии происходит только в рабочем режиме.

Бойлеры косвенного нагрева были задуманы как пассивный элемент системы горячего водоснабжения.

Обратите внимание! Принцип работы устройства заключался в отборе тепла от змеевика, работающего от системы отопления. Учитывая то, что централизованное снабжение работает не круглый год, косвенный нагрев подходит не всем.

Устройство электрического водонагревателя

Накопительные системы представляют собой взаимосвязанные компоненты, обеспечивающие потребителя подогретой водой. Комплектация техники следующая:

• корпус цилиндрической формы, в котором умещаются остальные компоненты. До 15 л пластиковый, для большего объема используют металлопластик;
• нагревательные элементы или ТЭНы;
• стальная накопительная емкость или бак, оснащенный специальным теплоизолирующим слоем (для уменьшения потерь тепла). Изнутри покрывается стеклофарфором. Для предупреждения коррозии в системе предусмотрен анод из магниевого сплава;
• блок управления с индикацией режима работы;
• схема подключения к электричеству;
• план подключения к водоснабжению, выходные патрубки;
• встроенная система защиты внутренних компонентов.

Устройство бойлера обеспечивает горячую воду только после полного нагрева бака. Принципиальная схема работы оборудования строится на принципе разделения жидкостей, имеющих различные показатели температуры. Для отвода подготовленной воды используется специальный патрубок (клапан) снабжения.

Обратите внимание! В зависимости от того, где будет использоваться нагреватель, подбирают необходимый объем бака в литрах. Для дачи будет достаточно емкости до 15 дм³, а для частного дома лучше приобрести нагреватель большим объемом.

Принцип работы электрического накопительного водонагревателя

Оборудование этого типа функционирует по особому принципу. Внутри накопительного нагревателя происходит перемешивание воды. По законам физики более подогретая жидкость устремляется вверх резервуара. Внизу накапливается холодная или менее нагретая вода, это зона нагрева, где работает нагревательный элемент. Пассивный сдвиг жидкости обеспечивает периодическую активацию оборудования, то есть подогрев до готовности.

К сведению! Прибор имеет постоянное подключение к сети. Нагрузка на нагревательное оборудование контролируется через термостатные контакты. Их задача состоит в размыкании цепи при достижении водой необходимой степени нагрева.

Для блокировки инверсии (рециркуляции) в системе оборудования работает обратный клапан. Именно он не дает подогретой воде двигаться в другом направлении. На выпускной магистрали (на потребителя) работает водораспределительная арматура. После раздачи патрубком внутри системы бойлера снижается давление. Реакцией на это является открытие наливного клапана для заполнения бака холодной водой из водопровода.

Обратите внимание! Решающее значение для КПД электроводонагревателя обеспечивает рассекатель. Он контролирует процесс перемешивания воды за счет ограничения скорости.

Принцип работы электрического проточного водонагревателя

Проточные нагреватели имеют простую конструкцию. Почти для всех моделей применяется единая концепция, при которой жидкость проходит через корпус теплового оборудования, получая тепло от ТЭНов. В момент, когда пользователь открывает кран, запускается специальное реле давления, за ним срабатывает нагреватель. Его задача — быстро подогреть воду до заданной температуры.

В конструкции есть прерыватель, функция которого состоит в принудительном отключении питания. Это происходит при перепадах давления в системе или превышении степени нагрева воды. Дополнительный предохранитель — стабилизатор. Его задача — обеспечить нормализацию давления при достижении критических значений.

Конструктивные особенности

Главной составляющей электрических водогрейных приборов остается ТЭН. Сплав этой детали обеспечивает отдачу тепла при прохождении через него электрического тока. Спирали изолируются для упреждения коррозии, для чего помещаются в специальный пластиковый блок. При разогреве нагревательного элемента генерируемое тепло забирается проходящей через него холодной водой.

Конструкция активного блока исключает остаточное тепловыделение. Это происходит из-за небольшого объема проходящей жидкости и массы самого устройства. Образования накипи на спиралях не происходит, что значительно продлевает срок службы изделий.

Обратите внимание! Если посмотреть водонагреватель в разрезе после долгих лет использования, можно заметить лишь небольшой налет на поверхности спиралей.

В проточных установках закрытой модификации спирали ТЭНов заключаются в медные или латунные модули. Такое строение обеспечивает безопасность в противопожарном отношении.

Рассматривая, как работает бойлер, следует различать тип управления. Гидравлическое манипулирование происходит вручную, через шесть ступеней мощности. Более точное управление действиями техники электронное. Такая система работает автономно, под заданную пользователем температуру контролируется степень нагрева воды в бойлере. Такой принцип лучше гидравлики, поскольку все процессы контролируются электроникой вне зависимости от напора.

Основные правила эксплуатации электрических водонагревателей

Вне зависимости от того, как работает накопительный электрический водонагреватель, пользователям надлежит следовать рекомендациям по эксплуатации.

Они устанавливаются производителями:

• монтаж следует производить в правильном положении;
• второе правило состоит в том, что не нужно переводить технику в максимальный режим. Особенно это касается оборудования, процесс нагревания в котором поддерживается двумя элементами. Один лучше всего использовать в качестве резервного;
• подключение к водопроводу рекомендуется только через защитную арматуру (клапан предохранительный);
• даже если пользователь знает, как устроен водонагреватель, не стоит проводить самостоятельный ремонт. Это сократит гарантийный срок и может нарушить режим подогрева;
• следует обращать внимание на качество водопроводной воды. При необходимости следует поставить фильтр;
• проведение ремонта и техобслуживания возможно только после отключения от водопровода, системы отопления и электрической сети;
• заземление обязательно;
• запрещается включение техники при отсутствии водоснабжения;
• в ремонт лучше отдавать в специализированный сервис. Это гарантирует замену вышедших из строя компонентов на оригинальные запчасти и умелое обращение с дорогой техникой.

Советы и рекомендации по выбору водонагревателей

Приобретение бытовой техники всегда сопряжено с подбором под бюджет и необходимые параметры для снабжения объекта.

Обратите внимание! Практика использования водонагревателей обозначила четкие критерии, согласно которым покупка будет радовать пользователей экономичностью и исполнением своих функций, а не просто состоять на учете.

Для начала покупателям важно понять, за счет чего будет нагреваться вода. В этом отношении выигрывает газовая техника, так как тарифы на газ ниже. Правда, если в районе потребителя отсутствует подключение к магистрали голубого топлива, лучше всего ориентироваться на электрические модели. Кроме того, такая техника проще в монтаже на место эксплуатации.

Далее нужно определиться с типом водонагревателя. По статистике более популярны накопительные агрегаты. Да, они не могут быстро подогреть и выдать горячую воду. Но при условии выбора достаточного объема бака можно спокойно пользоваться запасом бойлера. Хватит на целую семью. Если по условиям места использования не подходит громоздкая техника, лучше взять проточный агрегат. Они экономичные и компактные, но не обеспечивают максимальный разогрев рабочей среды.

Количество ТЭНов и производительность важны при большом потреблении горячей воды в доме. Модели с двумя спиралями более эффективны, к тому же позволяют иметь резервный источник обеспечения при выходе одного из строя. Мощные (свыше) 15 кВт приборы могут покрыть потребности в горячей воде на нескольких объектах: на кухне, в ванной, бане и других помещениях.

Обратите внимание! Практичность и управление — об этих параметрах лучше всего узнать заранее. В магазинах об этом могут умолчать или слишком приукрасить свойства товара.

Материал бака можно узнать из паспорта изделия, лучше всего нержавеющая сталь, а не пластик. Тем, кто испытывает сложности, можно обратить внимание на модели надежных производителей.

Перейти в рубрику

Содержание:

1. 1. Устройство проточного водонагревателя
   1. 1.1. Нагревательный элемент
   2. 1.2. Горелка
   3. 1.3. Теплообменник
   4. 1.4. Регуляционные и защитные элементы
2. 2. Накопительные водонагреватели
   1. 2.1. Бак
   2. 2.2. Термоизоляция
   3. 2.3. Анод
   4. 2.4. Система защиты
   5. 2.5. Система управления
3. 3. Устройство бойлера косвенного нагрева
   1. 3.1. Диффузор
   2. 3.2. Циркуляционный насос

Специфика каждого вида водонагревателей подразумевает свои плюсы и минусы, а так же особенности ухода. Конечно, каждая модель имеет свои дополнительные функции, параметры и характеристики. Здесь указан наиболее общий, базовый принцип работы и устройства агрегатов для нагрева воды.

Устройство проточного водонагревателя

Электрические и газовые проточные водонагреватели имеют ряд общих черт, основанных на схожем принципе работы.

Вода в этих аппаратах не задерживается, а прямиком из водопровода попадает в водозаборную точку (душ или кран), предварительно нагревшись во время движения через нагревательный элемент. Им является ТЭН — если это электрические водонагреватели, или теплообменник — если газовые. Основной момент – производительность и мощность аппаратов. Какое количество воды может производить аппарат в единицу времени и, соответственно, температура воды зависят от этих характеристик.

Проточные водонагреватели могут быть разнообразной конфигурации. По схеме строения проточный аппарат имеет следующие составляющие:

1. Вытяжная труба
2. Теплообменник
3. Газовая горелка
4. Вентилятор (формирователь тяги)
5. Пульт управления
6. Датчик потока
7. Горячая вода к крану
8. Подвод газа
9. Подвод холодной воды
10. Холодная вода к крану

Принцип работы проточных водонагревателей может осуществляться двумя способами: напорным или безнапорным, и, соответственно, они делятся на два типа — однофазные и трехфазные. Напорные или трехфазные агрегаты способны обслуживать как одну, так и сразу несколько водозаборных точек. Их принцип работы основан на  давлении при входе в устройство и внутри его. А безнапорные или однофазные агрегаты, как правило, имеют дело только с одной водозаборной точкой, они работают при давлении только на входе в водонагреватель.

Нагревательный элемент

Нагревательным элементом в электрических проточных водонагревателях является так называемый ТЭН или термоэлектронагреватель, который может быть «мокрого» и «сухого» типа. ТЭН «мокрого» типа предполагает его прямой контакт с водой, что, с одной стороны, производит максимально качественный нагрев воды и позволяет экономить электричество, а с другой – увеличивает риск поражения электрическим током в случае неполадок. Тогда как ТЭН «сухого» типа предполагает наличие воздушного пространства между нагревательным элементом и водой, ТЭН в таких устройствах заключен в металлическую колбу. Сторонники «мокрого» типа считают, что такой вариант неэффективен, ведь воздух принято считать теплоизолятором. Однако, специалисты, разрабатывающие «сухой» метод, говорят о высоком качестве работы, благодаря новым технологиям и прогрессивным конструкциям инструментов.

Горелка

Если говорить о газовых проточных водонагревателях, то здесь нагревательным элементом выступает газовая горелка. Зажигать газ вы можете по-разному, в зависимости от модели аппарата, однако, на сегодняшний день более популярными считаются колонки с автоматическим или электронным розжигом, хотя не ушли в прошлое и модели с «кнопкой» или пьезой для зажигания газа. С электророзжигом пламя автоматически генерируется при включении воды и затухает при выключении. Такие устройства способны самостоятельно возобновлять работу при перебоях в электроснабжении. Единственным минусом может служить то, что придется менять батарейки.

В газовом проточном агрегате температура воды зависит от ее объема, а так же мощности работы инструмента. Мощность вы можете регулировать самостоятельно, однако, если вы увеличите напор воды или включите где-либо еще один кран, температура воды спадет. Разработки не стоят на месте, и уже модели газовых проточных водонагревателей с модуляционной горелкой способны самостоятельно регулировать мощность, чтобы не возникало резких перепадов.

Теплообменник

Вода, нагреваясь, проходит через теплообменник, качество которого является очень важным для газовой колонки. Стальной теплообменник позволит вам сэкономить при покупке, но значительно сократит срок эксплуатации. Самым лучшим по праву считается медный теплообменник, который увеличивает не только время службы, но и КПД агрегата.

Регуляционные и защитные элементы

Регулировать температуру и производить контроль работы водонагревателя – функция термостата. Именно он защищает аппарат от перегрева и непредвиденных поломок. Система регулировки происходит следующим образом: вы самостоятельно устанавливаете нужную вам температуру при помощи терморегулятора, а термостат автоматически ее поддерживает до тех пор, пока вам опять не захочется ее изменить. Если уровень воды падает менее чем на 3-5%, термостат отключает устройство, а точнее, прекращает работу ТЭНа.

Очень важным элементом, как в электрических, так и в газовых водонагревателях является магниевый анод. Он защищает практически все элементы от коррозии. Не будь его, агрегаты служили бы не более полугода, именно через такое время следует периодически менять анод.

Но для защиты устройства немаловажную роль играет и внутреннее покрытие бака.  Оно может быть из стеклофарфора, эмали, высокотемпературной керамики, пенополиуретана или другого материала.

Необходимой так же является теплоизоляция бака, чем она выше и качественнее, тем меньше тепловых потерь и затрат на нагрев воды. Особую роль теплоизоляция играет, конечно, в накопительных водонагревателях.

Мощность их может быть абсолютно любой, она может составлять 3300 Вт, как, например, в модели Ariston Bravo M 3323 U-PV1 или 25,1 Вт в модели Bosch WST 120 RO, а может составлять 26200 Вт, как в моделях Bosch GWH 15-2 COD H и Bosch GWH 15-2 CO P. Производительность водонагревателя узнается по характеристике «минимальный поток воды». Так модель Термекс ID 80 H (RZB80-D) при мощности 2000Вт имеет минимальный  поток воды — 6 л/мин. Некоторые аппараты содержат и сведения о максимальной температуре нагрева, например в Термекс ID 80 H (RZB80-D) она составляет 60 градусов С.

Накопительные водонагреватели

Схема накопительного водонагревателя выглядит примерно следующим образом:

• корпус;
• бак, защищенный специальным покрытием;
• магниевый анод;
• термоизоляция;
• камера сгорания, открытого или закрытого типа, либо электрический ТЭН;
• термостат;
• у газовых агрегатов вытяжной колпак, газовая горелка;
• блок управления;
• система защиты;
• температурный датчик;
• предохранительный клапан;
• электрический кабель (для электрических моделей);
• лампочка-индикатор.

Принцип работы накопительных водонагревателей основан на том, что холодная и горячая вода имеют разную плотность. Так в аппарате она расположена слоями, внизу – холодная (она имеет большую плотность), вверху – горячая. Холодная вода попадает и, не смешиваясь с горячей, выталкивает ее к водозаборной точке. В связи с этим вы получаете непрерывный поток стабильно горячей воды, без каких-либо сбоев в работе и лишних затрат. Нагрев воды осуществляется благодаря ТЭНу или газовой горелке, в зависимости от типа аппарата. Накопительные модели обеспечат стабильно горячую воду из нескольких водозаборных точек.

Бак

Резервуар с водой в электрических моделях может достигать от 10 до 100 и более литров, соответственно, и время нагрева будет варьироваться, исходя из габаритов и мощности аппарата. Так в модели Ariston PRO ECO 80 H объемом 80л время нагрева составляет 186 мин, а в модели Термекс IF 30 V (RZB30-F) объемом 30 л – всего 50 мин. Однако в водонагревателе Ariston TI SHAPE Plus 100 H EE, объем которого 100л, вода нагревается всего за 170 мин, при мощности 1500 Вт. Внутри бак должен быть покрыт высококачественными экологически чистыми материалами, ведь качество воды, ее температура, а так же срок годности прибора  зависит именно от них.

Объем баков газовых моделей может составлять более чем 300 л, так модель Ariston NHRE 60 имеет объем 350л. Накопительные водонагреватели – это еще и мощнейшие в своем роде устройства: мощность того же Ariston NHRE 60 составляет 67000 Вт, а у Ariston NHRE 18 – 22000 Вт при объеме в 175 л.

Все накопительные аппараты в свою очередь делятся на вертикальные и горизонтальные, в зависимости от своей конфигурации. Некоторые модели, такие как Термекс IF 50 V (RZB50-F) являются образцами плоских водонагревателей нового поколения.

Термоизоляция

При заборе горячей воды, холодная поступает в накопительный водонагреватель автоматически и нагревается до заданной температуры. В газовых моделях тепло передается через камеру сгорания, а продукты горения выходят через специальные трубы внутри бака за счет естественной или принудительной тяги, в зависимости от того, открытая это или закрытая камера сгорания.  Выключенный аппарат еще долгое время сохраняет горячую воду благодаря теплоизоляции, благодаря ей же обеспечивается и прекрасное качество воды. В таких агрегатах маловероятно образование накипи.

Это качество очень важно именно для накопительных моделей, так как их основные функции  — нагрев и хранение воды. Чем выше термоизоляция – тем экономнее использование устройства и тем лучше само качество воды.

Анод

И, конечно же, никуда не обойтись без анода, который передает поток электродов к тому месту, где есть или намечается повреждение в защитном покрытии. От качества магниевого анода зависит и длительность службы водонагревателя. Соответственно, если вы не поскупитесь приобрести дорогой и качественный аппарат, вам не придется в скором времени менять в нем анод.

Как правило, накопительные водонагреватели имеют даже больше функций, чем проточные. Так модель Термекс ER 100 V  имеет функцию антибактериальной очистки воды, а Термекс Ultra Slim RZL 40 – функцию ускоренного нагрева воды.

Система защиты

Автоматическая система защиты предохранит аппарат от «замерзания» и перегрева. Стоит сказать, что система защиты в накопительных водонагревателях включает в себя систему клапанов, которая иногда носит название «группа безопасности». Предохранительный или редукционный клапан пропускает воду только в одном направлении и контролирует давление воды внутри бака.

Особенность этой группы состоит в том, что она не всегда идет в комплекте с самим водонагревателем и иногда приходится приобретать её отдельно.

Редуктор давления призван компенсировать перепады давления воды в системе водопровода. Если он не входит в комплект, его стоит приобрести дополнительно, однако, установка его достаточно сложна и требует вмешательства специалистов.

Система управления

Существуют водонагреватели с гидравлической и электронной системой управления. Разница между ними состоит в том, что гидравлическое управление зависит от давления воды на выходе: чем оно выше, тем ниже температура воды. А электронное управление осуществляет микропроцессор, встроенный в аппарат. Это очень удобно, так как независимо от напора вы будете получать воду необходимой температуры. Такой функцией обладают модели Ariston AM 50SH2.0 Ei3 FE и Термекс ID 80 H (RZB80-D).

Устройство бойлера косвенного нагрева

Собственно, почему нагрев называется косвенным? В бойлере вода нагревается не непосредственно от нагревательного элемента, а через промежуточный теплоноситель – антифриз или ту же воду. То есть от системы отопления или отопительного котла она идет через змеевик (теплоноситель) и нагревает воду непосредственно в самом бойлере.

Устройство бойлера содержит в себе все те же компоненты, что и обычные водонагреватели:

1. Индикатор температуры
2. Трубчатый теплообменник
3. Гильза термоэлемента
4. Сухой керамический термоэлемент
5. Рабочий термостат с наружным блоком управления; предохранительный термостат
6. Крышка электроподсоединения
7. Труба подачи холодной воды
8. Гильза рабочего и предохранительного термостата
9. Труба подачи теплой воды
10. Магниевый анод
11. Стальной эмалированный резервуар
12. Полиуретановая изоляция 42 мм без фреона
13. Кожух водонагревателя
14. Циркуляция — только в нагревателях с теплообменником 1 м2
15. Второй выход для горячей воды.

Специфичным будет только: змеевик (трубчатый теплообменник)

Это греющий элемент в стальном патроне, через который проходит вода или антифриз. Он подключается к системе или котлу отопления через отдельный контур с насосом.

Время нагрева воды напрямую зависит от мощности и площади поверхности змеевика.

Он может быть «двойным», такой теплообменник имеет меньшую высоту свивания и обеспечивает более мощный и концентрированный нагрев. А так же возможен «змеевик в змеевике», который находится глубоко в бойлере для равномерного и плодотворного нагрева воды. Покрыт он специальной эмалью, соответствующей всем гигиеническим нормам.

Диффузор

На входе холодной воды он разделяет ее с горячей, чтобы не снижать температуру. К тому же он регулирует направление потока.

Циркуляционный насос

Обеспечивает необходимый проток через змеевик и поддерживает заданный уровень температуры воды.

Бак бойлера может быть объемом как 60 так и 200 литров, настенного или напольного типа. Диапазон мощности может варьироваться от 10 до 45 кВт.

Автор: m.vseinstrumenti.ru

Полезная статья? Используемые источники:

• https://cotlix.com/ustrojstvo-i-princip-raboty-bojlera
• https://profazu.ru/bytovaya-tehnika/choice/ustrojstvo-i-printsip-raboty-vodonagrevatelya.html
• https://www.tproekt.com/kak-rabotaet-elektricheskiy-boyler-dlya-nagreva-vody/
• https://m.vseinstrumenti.ru/santehnika/vodonagrevateli/articles/ustrojstvo_i_rabota/
