Какой диаметр полипропиленовых труб лучше для отопления?

При проектировании и монтаже системы отопления всегда возникает вопрос, – какой диаметр трубопровода выбрать. Выбор диаметра, а значит и пропускной способности труб, важен, ведь нужно обеспечить скорость теплоносителя в пределах 0,4 – 0,6 метров в секунду, которая рекомендуется специалистами. При этом должно поступать нужное количество энергии (количество теплоносителя) к радиаторам.

Известно, что если скорость меньше 0,2 м/с, то будет застаивание воздушных пробок. Скорость больше 0,7 м/с не стоит делать из соображений энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости), к тому же это нижний предел возникновения шума в трубопроводах малых диаметров.

Какой тип трубопровода выбрать

Сейчас все чаще выбирают для отопления полипропиленовые трубопроводы, которым хоть и присущи недостатки в виде сложности обеспечения качества стыков, и значительного теплового расширения, но они предельно дешевы и просты в монтаже, а это зачастую решающие факторы.

Данные о толщине стенок приведены в таблицах. Для отопления сейчас применяются трубы из полипропилена, которые армированны алюминиевой фольгой или стекловолокном. Армировка предотвращает значительные расширения материала при нагревании.

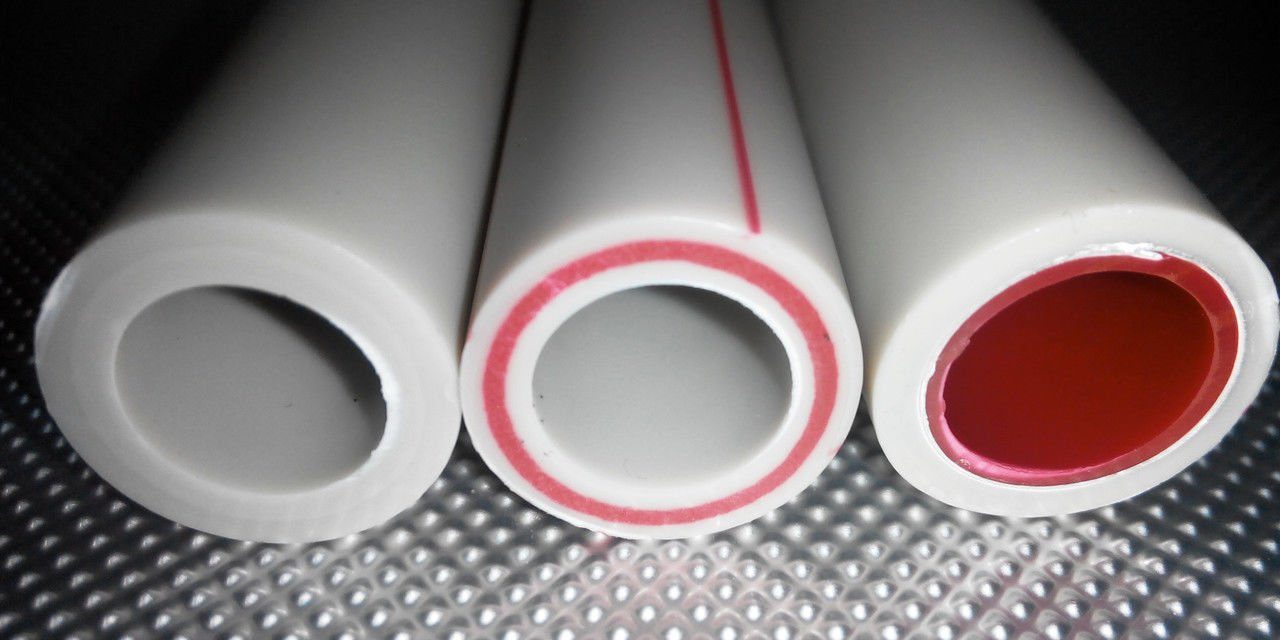

Многие специалисты отдают предпочтение трубам и с внутренней армировкой стекловолокном. Такой трубопровод в последнее время стал наиболее широко применяться в частных системах отопления.

Вопросы подбора диаметра отопительного трубопровода

Трубы выпускаются стандартных диаметров, из которых и нужно сделать выбор. Наработаны типовые решение по подбору диаметров труб для отопления дома, руководствуясь которыми в 99% случаев можно сделать оптимальный правильный выбор диаметра без выполнения гидравлического расчета.

Стандартные наружные диаметры полипропиленовых труб –16, 20, 25, 32, 40 мм. Соответствующий этим значениям внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм соответственно.

Более подробная информация о наружных диаметрах, внутренних диаметрах и толщине стенки полипропиленовых труб приведена в таблице.

Какими диаметрами что подключать

Нам необходимо обеспечить подачу необходимой тепловой мощности, которая будет прямо зависеть от количества поданного теплоносителя, но скорость движения жидкости должна оставаться в заданных пределах 0,3 – 0,7 м/с

Тогда возникает такое соответствие подключений (для полипропиленовых труб указывается наружный диаметр):

• 16 мм — для подключения одного или двух радиаторов;
• 20 мм – для подключения одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности в пределах 1 — 2 кВт, максимальная подключаемая мощность – до 7 кВт, количество радиаторов до 5шт.);
• 25 мм – для подключения группы радиаторов (обычно до 8 шт., мощность до 11 кВт) одного крыла (плеча тупиковой схемы разводки);
• 32 мм – для подключения одного этажа или целого дома в зависимости от тепловой мощности (обычно до 12 радиаторов, соответственно, тепловая мощность до 19 кВт);
• 40 мм – для магистрали одного дома, если такая имеется (20 радиаторов – до 30 кВт).

Рассмотрим выбор диаметра труб подробнее, опираясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

Соотношение диаметра труб, скорости жидкости, и тепловой мощности

Обратимся к таблице соответствия скорости к количеству тепловой мощности.

В таблице представлены значения тепловой мощности в Вт, а под ними указано количество теплоносителя кг/мин, при подаче с температурой 80 град С, обратки – 60 град С и температуры в комнате 20 град С.

Подбор труб по мощности

Из таблицы видно, что при скорости 0,4 м/с будет подаваться примерно следующее количество тепла, по трубам из полипропилена следующего наружного диаметра:

• 4,1 кВт — внутренний диаметр около 13,2 мм (наружный диаметр 20мм);
• 6,3 кВт — 16,6 мм (25мм);
• 11,5 кВт — 21,2 мм (32 мм);
• 17 кВт — 26,6 мм (40 мм);

А при скорости 0,7 м/с значения подаваемой мощности будут уже примерно на 70% больше, что не трудно узнать из таблицы.

А какое количество тепла нам нужно?

Сколько тепла должен подавать трубопровод

Наша схема отопления двухтрубная. По одной трубе подается горячий теплоноситель, по другой — охлажденный отводится к котлу. Между трубами параллельно подсоединены радиаторы.

На каждом этаже трубы разветвляются на два крыла с одинаковой тепловой мощностью, для первого этажа – по 7,5 кВт, для второго этажа – по 5 кВт.

Итак, от котла до межэтажного разветвления поступает 25 кВт. Следовательно, нам потребуются магистральные трубы внутренним диаметром не менее – 26,6 мм, чтобы скорость не превысила 0,6 м/с. Подходит 40-мм полипропиленовая труба.

От межэтажного разветвления – по первому этажу до разветвления на крыльях — поступает 15 кВт. Здесь, согласно таблице, для скорости менее 0,6м/с, подойдет диаметр 21,2 мм, следовательно, применяем трубу с наружным диаметром 32 мм.

На крыло 1 этажа идет 7,5 кВт – подходит внутренний диаметр 16,6 мм, — полипропилен с наружным 25 мм.

На каждый радиатор, мощность которого не превышает 2 кВт можно делать отвод и трубой с наружным диаметром 16 мм, но так как этот монтаж не технологичен, трубы не пользуются популярностью, чаще устанавливают 20-мм трубу с внутренним диаметром 13,2 мм.

Соответственно на второй этаж до разветвления принимаем 32мм трубу, на крыло – 25мм трубу, а радиаторы на втором этаже также подсоединяем 20-мм трубой.

Как видим, все сводится к несложному выбору среди стандартных диаметров имеющихся в продаже труб. В небольших домашних системах, до десятка радиаторов, в тупиковых распределительных схемах, в основном применяется полипропиленовые трубы 25мм -«на крыло», 20 мм — «на прибор». и 32 мм «на магистраль от котла».

Особенности выбора другого оборудования

Диаметры труб могут быть выбраны и по условиям гидравлического сопротивления для нетипично-большой длины трубопроводов, при которой возможен выход за технические характеристики насосов. Но подобное может быть для производственных цехов, а в частном строительстве практически не встречается.

Для дома до 150 м кв., по условиям гидравлического сопротивления отопительно радиаторной системы, всегда подходит насос типа 25 – 40 (напор 0,4 атм), он же может подойти и до 250м кв в отдельных случаях , а для домов до 300 м кв. – 25 – 60 (напор до 0,6 атм).

Трубопровод рассчитывается на максимальную мощность. Но система, если когда и будет работать в таком режиме, то не продолжительное время. При проектировании отопительного трубопровода можно принимать такие параметры, чтобы при максимуме нагрузки, скорость теплоносителя была и 0,7 м/с.

На практике скорость воды в трубах отопления задается насосом, который имеет 3 скорости вращения ротора. Кроме того подаваемая мощность регулируется температурой теплоносителя и продолжительностью работы системы, а в каждой комнате может регулироваться путем отключения радиатора от системы с помощью термоголовки с нажимным клапаном. Таким образом, диаметром трубопровода мы обеспечиваем нахождение скорости в пределах до 0,7 м при максимальной мощности, но система в основном будет работать с меньшей скорость движения жидкости.

Легкость монтажа и высокие эксплуатационные характеристики полипропиленовых трубопроводов в системах водоснабжения и отопления – только верхняя часть айсберга. Для корректной работы монтируемых коммуникаций недостаточно выбрать вид полимерной трубы и купить материал в нужном количестве —   необходимы предварительные проектные наброски, а на больших объектах — серьёзные тепловые и гидравлические расчеты. Чтобы система обогрева была эффективной, полипропиленовые трубы для отопления должны иметь диаметр, подтверждённый этими расчётами.

Рассмотрим подробнее значимость величины диаметра труб из полипропилена при устройстве трубопроводов.

Трубный материал для коммуникаций. На что влияют параметры трубы

Вопросы, как должен выглядеть водопровод, какой диаметр труб должен быть в магистрали, подающей тепло в радиаторы отопления, решаются на стадии проектирования систем жизнеобеспечения в доме. В результате диаметр полипропиленовых труб для водоснабжения часто может отличаться от идентичного размера трубопровода системы отопления, так как эти коммуникации имеют разное назначение и потому подвергаются воздействию разных факторов.

Пропускная способность тепловых сетей, рекомендуемая специалистами-профессионалами, должна обеспечивать скорость движения теплоносителя не менее 0,4-0,6 м/с — от этого зависит количество тепловой энергии, поступающей для обогрева жилых помещений.

На заметку: если в трубопроводе системы отопления скорость подачи котловой воды меньше 0,2 м/с, то высока вероятность завоздушивания магистрали, а превышение скорости подачи на 0,2 м/с приведёт к увеличению затрат — возрастут расходы на оборудование, подвергающееся воздействию больших нагрузок.

Использование полипропиленовых изделий значительно упростило работы по оборудованию жилых объектов системами водяного отопления и водоснабжения. Однако надо точно знать, какой вид полимерного трубного материала подходит в том или ином случае. Существующие на сегодняшний день виды полипропиленовых труб имеют различные технические характеристики и рассчитаны на определенную сферу использования.

Основная статья про полипропиленовые трубы.

Для холодного водоснабжения используются полипропиленовые трубы с однородной стенкой. Для систем ГВС и отопительных контуров применяют армированные изделия, так как включение в структуру стенки полипропиленовой трубы оболочки из алюминия или стекловолокна значительно увеличивает прочность трубного материала и снижает величину теплового расширения.

Для справки: в армированных трубопроводах тепловое расширение составляет 0,03 мм/мС, тогда как для каналов со стенкой из однородного полипропилена это значение около 0,15 мм/мС. Исходя из этого, для холодного водоснабжения подходят однородные изделия, а для систем отопления и ГВС применяют только армированный полипропилен.

Каких диаметров производятся полипропиленовые трубные материалы

При выборе комплектующих для устройства системы отопления и водоснабжения решающими факторами являются температура жидкости, скорость её подачи и давление. Необходимая площадь сечения водопровода определяется при этом расчётами, выполненными в соответствии со сферой применения и условиями эксплуатации оборудования.

Исходя из конфигурации сечения трубы (круглое кольцо), его геометрические параметры определяются наружным и внутренним диаметрами. Существующая на сегодняшний день классификация полипропиленовых труб четко определяет типовые размеры  каждого вида трубных изделий, используемых для монтажа.

На сегодняшний день как отечественные, так и зарубежные фирмы-производители выпускают комплектующие для трубопроводов в стандартном исполнении. С учетом практического применения разработаны типовые инженерно-технические решения, позволяющие определять оптимальный проход в изделиях для домашнего отопления и других водяных коммуникаций. На основании данных таблицы можно сделать правильный выбор оснастки и комплектующих тепловой магистрали, не прибегая к гидравлическим расчетам.

На заметку: не следует считать значения, указанные в маркировке на изделиях за параметр внутреннего сечения. На полипропиленовых материалах обычно указывается наружный диаметр.

Как правило, в маркировке присутствует одно из следующих значений наружного диаметра:

16, 20,25, 32 и 40 мм,

которые соответствуют внутренним диаметрам полипропиленовых труб марки PN25:

10,6; 13,2; 16,6; 21,2; 26,6 мм.

Для удобства пользования соответствие диаметров и толщины стенки полипропиленовых труб, применяемых в системах отопления и водоснабжения, сведены в таблицу:

Резонный вопрос. Почему же на готовых изделиях наносятся параметры наружные, если так важен для функциональности размер внутреннего прохода трубопровода. Все дело в том, что наружный диаметр указывает на соответствующий вид подключения.

Потенциал использования полипропиленовых труб различных наружных диаметров при скорости движения теплоносителя в трубопроводе 0,7 м/сек:

• труба диаметром 16 мм рассчитана для подсоединения одного-двух радиаторов обогрева;
• величина в 20 мм соответствует подключению до 5 радиаторов суммарной мощностью до 7000 ватт);
• для большего количества радиаторов (суммарной мощностью до 11 кВт) используются пропиленовые полимерные трубы наружного диаметра 25 мм;
• полипропиленовый трубный материал с наружным размером 32 мм рассчитан на оборудование  дома в целом или одного этажа системой отопления в 10-12 кВт суммарной мощности (максимум 19 кВт);
• изделия диаметром 40 мм используются для прокладки магистральных трубопроводов в жилых объектах большой площади. Обычно это коттеджи и загородные дома, в которых количество обогревательных приборов  доходит до 20 шт., а суммарная мощность всех точек подключения составляет приблизительно 30 киловатт.

Влияние диаметра трубы на эксплуатационные характеристики отопительной системы

Скорость подачи теплоносителя и объем переносимой тепловой энергии напрямую зависит от внутреннего сечения полипропиленовых трубопроводов. Для наглядности этого утверждения зависимость обеспечения тепловой энергией от интенсивности подачи теплоносителя и значений диаметров трубопровода сведена в таблицу:

Тепловая мощность указана в Вт, интенсивность подачи теплоносителя в кг/сек. Расчетные данные опираются на средние значения температур: подаваемого теплоносителя в 80С, обратки в 60С, воздуха в комнате +20С^..

К примеру: при скорости потока 0,4 м/с в трубопроводе будет переноситься следующее количество тепловой энергии:

• для магистрали с наружным размером 20 (внутреннее сечение 13,2 мм) количество тепла составляет 4,1 кВт;
• для пропиленовых изделий  Ø 25 и 16,6 соответственно, количество тепла будет составлять 6,3 кВт;
• пропиленовые трубопроводы с наружным и внутренним диаметрами 32 и 21,2 соответственно имеют величину подачи тепловой энергии в 11,5 кВт;
• трубные материалы в 40 миллиметров (размер внутреннего просвета 26,6 мм) обеспечат подачу тепла в количестве 17 кВт.

При увеличении скорости потока жидкости до 0,7 м/сек интенсивность подачи теплоносителя возрастёт сразу на 70-80%.

Важно! Практическое назначение приведённой выше таблицы — рекомендовать, исходя из значения потребного количества тепловой энергии, необходимый диаметр трубы  во время подбора трубных материалов для системы отопления жилья.

Рассмотрим наглядный пример:

Имеется типовой дом полезной площадью 250 м². Строение достаточно утеплено и для создания нормальных условий проживания нуждается в обогреве  из расчета 1 кВт на 10 кв. м, то есть, для создания комфортной температуры в доме достаточно будет 25000 ватт тепловой энергии (максимум).

На заметку: для первого этажа всегда требуется больше тепла — примерно 2/3 от общего потребляемого количества.

Таким образом, из 25 кВт обогрев первого этажа потребует 15 кВт, второго — 10 кВт.

Дом оборудован автономной системой отопления на базе двухконтурного котла. Установленные в комнатах радиаторы подключены параллельно. В доме имеется разводка на два крыла, с равной тепловой мощностью. На первом этаже мощность для каждого крыла составляет 7500 ватт. Для второго этажа оба крыла требуют по 5000 ватт.

Котел выдает для обогрева дома 25 киловатт тепловой энергии. Значит, для тепловой магистрали нужно использовать полипропиленовые трубы и фурнитуру внутреннего диаметра 26,6 мм (при скорости подачи 0,6 м/с). Данному значению соответствует наружный диаметр трубы 40 миллиметров.

Для снабжения ответвлений на первом этаже потребуется 1500 ватт тепла. Используя данные из таблицы, получаем следующее:

• при скорости потока 0,6 м/сек оптимальным диаметром внутреннего просвета полипропиленовых труб будет 21,2 мм — соответствующий этой величине идентичный наружный параметр по данным таблицы составляет 30 мм;
• для каждого крыла подходит трубный материал с внутренним диаметром 16,6 мм, которому соответствует Ø 25 мм внешнего контура сечения полипропиленовых труб.

Теперь рассмотрим порядок подключения обогревательных приборов.

Радиаторы водяного отопления в среднем имеют мощность в 2 киловатта, поэтому теоретически для их врезки в контур пригодны трубы с минимальным значением наружного диаметра — 16 мм (PN16). Однако на практике рекомендуется использовать полипропиленовые изделия с размером внутреннего сечения 13,2 мм и наружным диаметром 20 мм (PN20), так как применение полимерных труб PN16 признано нецелесообразным из-за низкой технологичности.

Второй этаж оборудуется трубопроводом сечением 32 мм. Для каждого крыла используются трубы и соединительная фурнитура Ø25 мм. С радиаторами та же картина, что и на первом этаже — подсоединение батарей выполняется с помощью труб PN20.

Заключение

На основании приведённого выше примера для каждого участка трубопровода в системе отопления можно подобрать комплектующие необходимого диаметра — в том числе и от этого будет зависеть эффективность работы отопительного оборудования.

Следует помнить, что материалы для трубопровода в системе отопления выбираются с расчётом соответствия максимальным техническим характеристикам автономного котла, не смотря на то, что в большинстве случаев агрегат будет работать в штатном режиме — в соответствии с заданными параметрами эксплуатации.

Содержание

При выборе труб необходимо учитывать большое количество их особенностей. К примеру, помимо учета физико-химических свойств, необходимо учесть, какой будет их длина и диаметр. Оказывается, именно от диаметра напрямую зависит гидродинамика всей системы отопления. Чаще всего применяемыми и используемыми для частных домов являются трубы с диаметром примерно 16-40 мм.

Схема устройства полипропиленовой трубы.

Трубы такого размера способны выдержать давление в системе отопления, помимо этого, их удобно использовать в работе, они не создадут проблем в процессе монтажа. Применяя их, можно обеспечить разводку трубопровода скрытого характера.

Какой диаметр полипропиленовых труб применяется для отопления

Чтобы правильно подобрать размер, внутренний диаметр труб рассчитывается по следующей формуле:

d = √(4-U-1000/πL),

где U — величина, которая равна общему расходу воды в доме, который ляжет на данный водопровод,

π — 3,14

L — скорость течения воды, для труб большого диаметра ее принято считать равной 1,5-2 м/с, для маленького — 0,7-1,2 м/с.

Схема системы отопления дома.

Полипропиленовые материалы для отопления используются в диаметре примерно 20-32 мм. Для монтирования теплого пола чаще всего применяют пластиковые с диаметром в 16 мм. Важно еще в начале работы оценить всю ее сложность и подобрать необходимый материал. Учитывая различные факторы в отопительной системе, нужно правильно рассчитать сечение трубы. Важным здесь является многое: температура носителя, скорость течения, длина трубопровода, диаметр трубы и давление воды горячей.

Считается, что только правильно вычисленный размер нужного диаметра полипропиленовых труб для отопления поможет сделать всю систему надежной и эффективной. В случаях же неправильно подобранного размера возможны некоторые недостатки в работе системы. К примеру, если диаметр будет больше нужного, то давление в системе отопления станет ниже нужного, что приведет к нарушениям в циркуляции воды по всем квартирам в большом доме. А наладить работу системы сможет только проведенная ремонтная работа, предполагающая замену труб на трубы правильного размера.

Как правильно подобрать трубы нужного диаметра

В случаях, когда отопление проводится в частном доме или коттедже, то трубы нужно подбирать с учетом того факта, что диаметр не будет меняться только тогда, когда идет прямое подключение к центральной системе отопления. В случае проведения автономной системы трубы можно применять любого размера (разный диаметр и длина), в зависимости от предпочтений самого хозяина дома.

Выбирая необходимые заготовки, нужно учитывать все особенности, тем более если речь идет о естественной системе отопления, где отношение сечения к мощности насоса не будет первостепенным признаком. Этот факт относят к достоинствам данной системы отопления.

Схема монтажа труб.

Недостатком такой системы является маленький радиус действия и большая стоимость элементов большого размера, применяемых в данном случае.

Для обеспечения эффективности работы системы нужно в ней поддерживать определенный уровень давления, позволяющий движущейся внутри воде преодолевать все препятствия на своем пути. Сопротивления (препятствия) могут быть в виде трения воды о стенки, отвода или крана и нагревательного прибора. Самое интересное, что именно от длины и диаметра труб трубопровода зависит сопротивление и скорость, с которой будет литься вода. При большой скорости воды, небольшом сечении и длинном трубопроводе уровень сопротивления на пути воды повышается.

Какие трубы подойдут для системы отопления

Любая система отопления предполагает составление схемы-проекта. После этого необходимо заблаговременно подготовить и выбрать все необходимое (материалы и инструменты для монтажных работ): трубы, арматуру и необходимые инструменты. И только после этого можно приступить к монтажу полипропиленовых труб.

Элементы подбираются для определенного помещения, учитывая все его особенности и тип отопления. Важно на этапе подготовки определить свои силы и понять, какой будет работа. Ведь монтаж осуществить не всегда просто своими руками, иной раз приходится обращаться за помощью к профессионалам.

Для отопительных систем возможно применение полипропиленовых, металлических и металлопластиковых материалов. Все эти материалы обладают своими преимуществами и недостатками, которые необходимо учитывать при подборе для своей системы. Полипропилен считается оптимальным материалом для элементов отопительной системы. В свою очередь металлические отличаются более завышенной ценой, а также сложны в применении, они неустойчивы к коррозии, что приводит к уменьшению срока их службы. Металлопластиковые материалы дешевле, просты в применении, но их надежность и прочность оставляет желать лучшего, поэтому лучше не рассматривать данный вариант для монтажа отопительной системы.

Схема отопления из полипропиленовых армированных труб.

Отсюда можно сделать вывод, что полипропилен лучше всего годится для системы отопления, так как служит хорошим вариантом для монтажа труб для воды. Важно знать и уметь разделять разные виды полипропиленовых труб, которые рассчитаны на горячую или холодную воду. Использовать нужно материалы только для определенного вида работ. К примеру, трубы для отопления, где будет идти горячая вода, не стоит использовать для трубопроводов с холодной водой, так как температурный режим будет другой и возможны различные нарушения и неполадки в системе.

Для монтажа теплого пола или системы отопления можно смело выбрать полипропиленовые элементы, которые обладают большим количеством положительных характеристик, среди которых стоит отметить следующие моменты:

1. Надежность.
2. Долговечность (эксплуатируются в течение 100 лет).
3. Неподверженность коррозии.
4. Отсутствие минеральных осадков.
5. Высокий уровень стойкости к воздействию химических соединений.
6. Простота монтирования.
7. Возможность осуществления ремонтной работы в случаях неисправности или поломки.
8. Доступность цены.

Единственным, но главным недостатком данного вида материалов являются возгораемость и неустойчивость к высоким температурам.

Для систем отопления нужен правильный выбор, который зависит от правильно подобранного диаметра.

Диаметр труб должен быть не очень маленьким, но и не большим, чтобы не влиять на стоимость системы и напора воды в ней.

Монтаж системы отопления с применением полипропиленовых труб

Монтаж системы отопления предполагает правильный выбор схемы работы. К примеру, применение полипропиленовых труб предусматривает несколько вариантов работы:

Схема монтажа труб горячего водоснабжения.

1. Самотечная циркуляция воды в системе. В данном случае нет необходимости установки циркуляционного насоса, так как движение воды будет самостоятельным. Такой вариант подходит для помещений, где частыми являются вероятности возникновения проблем с перебоями работы электричества, что приведет к невозможности применения насоса.
2. Нижняя система разлива в отоплении. В данной системе имеется лучевая разводка, которая предполагает наличие насоса, применяемого для увеличения напора воды, для чего нужен меньший диаметр.
3. Возможно применение одно- и двухтрубных систем с подключением к радиатору при помощи бокового или нижнего вида подключения.

Установка системы отопления из полипропиленовых труб

Монтаж полипропиленовых элементов легко можно осуществить и собственноручно, и не обязательно доверять данный процесс работы мастерам. При монтаже применяется сварка (пайка), ни в коем случае нельзя применять резьбовые соединения для труб из полипропилена.

Перед сваркой заготовки нарезаются на отрезки нужной длины при помощи специальных ножниц, чтобы края получились ровными, без заусенцев, и все это получается очень быстро. Процесс сварки производится при помощи специального аппарата, предназначенного для данной цели. Для сварки необходимо вставить трубу в насадку правильного диаметра (диаметр должен соответствовать насадке) и нагреть до температуры в 260 градусов. Время нагревания трубы зависит от его диаметра, к примеру, 20 мм труба будет нагреваться в течение 5 секунд, а вот труба диаметром в 50 мм будет греться 18 секунд.

После того как конец трубы будет нагрет, его необходимо соединить с нагретым фитингом и продержать в течение 7 секунд, чтобы детали успели остыть и образовали в итоге очень герметичное и надежное соединение. Важно знать и учитывать, что в процессе работы необходимо использовать только сухие и чистые элементы, это во многом влияет на герметичность и надежность всего соединения и системы отопления в целом.

Схема коллекторной разводки труб.

В случае если необходимо провести ремонт на уже созданной системе трубопровода, то перед началом работ необходимо в обязательном порядке слить всю воду. Применение армированных элементов из полипропилена предполагает предварительную их зачистку, предполагающую удаление фольги с трубы на участке в 15 мм при помощи специального острого ножа. В случаях когда слой алюминия располагается внутри, то сварка проводится без данной зачистки.

В процессе спаивания труб важно следить за температурным режимом, нельзя допускать перегревания, иначе возможно образование внутренних спаек.

Когда весь процесс работы будет завершен, всю систему трубопровода необходимо проверить и продуть. В случае легкого прохождения воздуха в системе можно быть уверенным в том, что запаек нет. Если же для воздуха существует некоторое препятствие, то необходимо его убрать в кратчайшие сроки и не откладывать на потом. Иначе этот недочет может потом вылиться в большую проблему. Да и снова возвращаться к проделанной работе потом вряд ли захочется.

Когда вся работа будет полностью выполнена и проверена, можно подключать воду и проверять систему уже с водой. Важно проверить все стыки, убедиться в том, что вода нигде не просачивается и не капает. Вся работа должна быть сделала трубами одного диаметра, чтобы система получилась надежной. Главное — не забывать и об эстетической ее стороне.

Содержание

• Материалы и характеристики
• Расчет диаметра для  центрального отопления
• Расчет диаметра для автономного отопления
• Расчет, исходя из скорости потока теплоносителя

Полипропиленовые трубы, муфти и фитинги

В этой статье мы рассмотрим полипропиленовые трубы для отопления и их технические характеристики, которые указаны в маркировке. Немного остановимся на материалах, которые применяются для производства и армирования.

Материалы и характеристики

Знать диаметр – это только полдела, но придя в магазин, вы столкнетесь с разнообразием материалов. Трубы полипропиленовые для отопления соответствуют ГОСТу Р 52134–2003. Они изготавливаются из трех видов пластика, два из которых могут применяться для систем горячего водоснабжения и отопления:

• состоящих из одинаковых структурных единиц. Их молекулярные связи не выдерживают нагревания, соответственно, неприменимы для систем с высокой рабочей температурой;
• состоящие из разных структурных единиц. Неоднородность связей между молекулами делает их устойчивыми к нагреванию, при этом материал не теряет свою естественную эластичность;
•  состоящих из кристаллов. Имеют самую прочную и устойчивую к повышению температуры структуру при этом теряют в эластичности.

В маркировке полипропиленовых труб для отопления указывается их наружный диаметр. Обращайте на это внимание, когда нужно соединить контур квартиры с центральным стояком. При равном наружном сечении металлические и полипропиленовые трубы имеют различный внутренний условный проход, у металла он шире.

Обязательно выбирайте армированные изделия. В качестве армировочного материала применяют алюминий и стекловолокно. Лучше отдать предпочтение последнему, так как при монтаже не нужно снимать слой армирования на глубину соединения контура с муфтами и фитингами. Армирование алюминием осуществляется:

• монолитным слоем;
• слоем с множественными отверстиями.

Армирование полипропилена алюминием с перфорацией

И алюминиевый, и стекловолоконный слои армирования находятся между двух слоев пластика. Армирование нужно только для того, чтобы компенсировать увеличение контура в длину при нагревании. Об усилении изделия речи не идет, так как пластик и без этого очень прочный. Неармированные изделия не подходят, так как у них слишком высокий коэффициент линейного расширения, который равен 0,15 мм/м. Для сравнения у армированных изделий он составляет 0,02 мм/м. Трубы полипропиленовые для отопления имеют стандартные размеры. Они продаются отрезками, длина которых составляет четыре метра.

Для наглядности проведем расчет. Возьмем один метр контура, в котором циркулирует вода, нагретая до 80 градусов. Умножим температуру на коэффициент линейного расширения и получим следующие значения:

• для армированных изделий – удлинение на 1,6 мм;
• для неармированных изделий – удлинение на 12 мм.

Также в маркировке указано номинальное давление. Обозначается латинскими буквами РN. К примеру, изделие с маркировкой РN16 выдерживает 16 атмосфер, но это не максимум его возможностей. Он может выдержать и большее кратковременное повышение. Номинальное давление – это показатель, при котором срок службы полипропиленовых труб составит полстолетия. Расчет выполнен при помощи специальных программ, где температура воды закладывается равной 20 градусам. Это важно, при увеличении температуры срок службы будет, естественно, меньше, так как, нагреваясь, пластик меняет своих механические характеристики.

Расчет диаметра для  центрального отопления

В поисках расчетов было изучено много материала, часто не дающего конкретного ответа на вопрос о том, какого должны быть размера полипропиленовые трубы для отопления. Как выбрать диаметр таким образом, чтобы система была сбалансированной. В принципе, чтобы сделать точные вычисления с учетом всех факторов, нужно быть реально специалистом и получить профильное образование. Расчет диаметра трубы входит в гидравлический расчет отопления, который осуществляется при помощи специальных профильных программ. Все остальные методы подсчета будут приблизительные.

Толщина полипропиленовых труб для отопления в частных домах и квартирах с центральным отоплением обычно не превышает 25 мм. Также используют изделия 20 и 16 мм.

Все просто, когда нужно определить диаметр полипропиленовой трубы для отопления в квартирах с центральным отоплением. От стояка, проходящего через все этажи, в каждую квартиру выходит патрубок. Его сечение, естественно, меньше, чем у самого стояка. Чтобы правильно определить, какой диаметр полипропиленовых труб нужен для центрального отопления, нужно всего лишь подобрать размер сечения к патрубку. Следите за тем, чтобы не было заужения контура. Вот и все, дело за выбором материалов. Обратите внимание, на то, что совпадать должно внутреннее сечение, а не наружное.

Расчет диаметра для автономного отопления

Вопросы о том, как выбрать диаметр полипропиленовых труб для отопления появляются при монтаже

Расчет диаметра полипропиленовой трубы для отопления

контуров в частных домах. Сразу отметим – расчеты приблизительные, но это не означает, что они не правильные. Также их можно применять для контуров квартир с центральным отоплением. Определяющие параметры диаметра полипропиленовой трубы для отопления частного дома:

• площадь отапливаемого помещения.

От этого зависит, сколько потребуется тепла для обогрева до необходимого уровня. Чтобы не углубляться в дебри формул можно последовать всеобщему примеру и взять в расчет 0,1 кВт энергии на один метр квадратный, при стандартной высоте потолков 2,5 м. Конечно, нужно учитывать степень утепления помещения, исходя из которого, вычисляется коэффициент теплопотерь. Но дабы не запутаться, просто добавляем 20% к необходимому количеству киловатт;

• скорость теплоносителя.

Этот показатель варьируется от 0,2 до 1,5 м/с. Чем больше скорость потока, тем давление в контуре выше. Часто это приводит к появлению шума в системе, из-за трения теплоносителя о стенки. Для расчета диаметра труб принято использовать значение до 0,6 м/с – оптимально для автономных контуров частных домов. Оттого, какие диаметры полипропиленовых труб для отопления подобраны, зависит и скорость циркуляции. Чем толще контур, тем вода течет медленнее;

• разница температуры подачи и обратки.

Показатель достаточно индивидуальный. Он зависит и от мощности котла, и от материала труб, их утепления, а также от скорости теплоносителя. Стандартами определено, что подача осуществляется при температуре 80 градусов, при этом на обратном потоке будет около 60 градусов. Теплоноситель остывает на 20 градусов, обычно это значение и берется в расчет.

Какого диаметра полипропиленовые трубы использовать для отопления одноэтажного дома площадью 80 кв.м:

• в формуле присутствуют две постоянные величины, перемножив которые получаем значение 304,44;
• затем это число нужно умножить на 9,6 (80 кв.м х 0,1 кВт энергии + 20% запаса), выходит 2100,636;
• полученный результат делим на 20 (разница температур) и на 0,6 (м/с, скорость потока теплоносителя);
• в конце вычисляем корень квадратный от полученной величины и получаем значение 13,23 мм.

Толщина стенок полипропиленовых труб разного диаметра

Выходит, что внутренний диаметр полипропилен труб для отопления дома площадью 80 м² составляет 13,23 мм. Еще раз обратите внимание на то, что полипропиленовые трубы маркируются по наружному сечению. Также в маркировке присутствует информация о толщине стенок. Вычислить условный проход можно в одно действие, проще пареной репы. Также можно воспользоваться таблицей соотношения стенок труб к их диаметру.

Исходя из этого, можно сделать вывод, что в этом случае подходит труба диаметром 25 мм, так как двадцатка немного недотягивает. Для расчета мы брали скорость потока теплоносителя 0,6 м/с, хотя допускается значение от 0,2 м/с. Соответственно, выбрав трубу с сечением побольше, мы снижаем скорость циркуляции, при этом она остается в рамках стандарта.

Расчет, исходя из скорости потока теплоносителя

Диаметр полипропиленовых труб для отопления таблица:

Соотношение диаметра труб к тепловой мощности отопления

Есть простой способ, как рассчитать диаметр полипропиленовых труб для отопления — это таблица. Давайте им воспользуемся и сделаем расчеты для всё того же одноэтажного дома 80 кв.м. Для его обогрева нужно 8 кВт энергии, что равняется 8000 Вт. Находим в таблице это значение и ведем глазами до розовых ячеек, в которых указано оптимальная скорость теплоносителя. В нашем случае – это 0,5 и 0,3 м/с. Останавливаем свой выбор на первом значении, которое соответствует трубе диаметром 25 мм.

Теперь сравните с результатом вычислений, проведенных выше. Как видите, они совпадают, значит, оба метода определения диаметра труб для отопления состоятельны и могут быть использованы для проведения расчетов. В итоге следует обратить внимание на то, что лучше все таки придерживаться стандартов. использование слишком узких и слишком широких труб негативно сказывается на функциональных характеристиках системы.

Пластиковые изделия давно вошли в нашу жизнь, успешно заменяя металлические. Сегодня повсеместно используются полипропиленовые трубы для отопления, технические характеристики которых позволили облегчить работу по обустройству отопительных систем. Произвести их монтаж самостоятельно сможет даже непрофессионал.

Особенности полипропиленовых труб

Основной особенностью полипропилена считается стойкость к высоким температурам, а дополнительное армирование призвано защищать его от расширения при нагревании. Благодаря особой твердости материала трубы обладают идеально гладкой поверхностью, что позитивно отражается на их высокой стойкости к коррозии и влиянию внешних факторов.

Применяя полипропиленовые трубы для отопления, с учетом характеристик материала и размера, проводят не только монтаж внутренних сетей, но и магистральных.

Преимущества

Популярность труб из полипропилена обусловлена следующими плюсами:

• выдерживают давление более 10 Бар;
• эстетичный внешний вид;
• не подвержены коррозии, не электризуются;
• гладкая внутренняя поверхность исключает оседание грязи;
• привлекательная цена;
• химическая чистота материала позволяет использовать его в пищевой промышленности;
• простота транспортировки, перевозка возможна в бухтах.

Недостатки

Минусы полипропилена:

• не переносит прямого попадания ультрафиолета, под действием которого быстро разрушается, требуется дополнительная защита;
• при высоких температурах начинает плавиться;
• для монтажа требуется специальный сварочный аппарат;
• сложность в ремонтных работах и техническом обслуживании.

Виды

Трубы выпускаются для различных сфер применения, например, изделия из сплошного полипропилена с небольшим внутренним диаметром успешно применяют для устройства теплых полов, а материалы с дополнительным армированием прекрасно себя показывают при прокладке отопительного контура.

Со стекловолокном

Полипропилен, армированный стекловолокном, выполняется способом соэкструзии, когда волокно внедряется между двумя слоями применяемого пластика.

Особенности изделий со стекловолокном:

• менее подвержены растяжению при нагревании;
• хорошо держат форму;
• выдерживают изменение давления в сети;
• не расслаиваются в процессе эксплуатации;
• считаются самыми прочными из всех разновидностей;
• при монтаже не требуют дополнительной зачистки в местах пайки.

С алюминием

Материалы с алюминиевым слоем хорошо выдерживают температурные колебания, имеют минимальное тепловое расширение и практически не теряют первоначальной формы при высоких температурах, что является неоспоримым преимуществом.

Особенностью армированных изделий при монтаже является правильная зачистка в местах соединения с фитингами. Если отказаться от данной процедуры, то система отопления быстро выйдет из строя, и придется переделывать все в процессе эксплуатации.

Из сплошного пластика

Изделия из сплошного пластика хороши для устройства теплых полов и использования в скрытой проводке. Бетонное основание служит прекрасным армирующим материалом, защищая трубопровод от внешних воздействий, способствуя уменьшению теплового расширения. Простота монтажа и надежность пайки позволяют забыть о проблеме протекающих соединений на весь срок эксплуатации.

К положительным моментам использования труб относятся:

• гибкость;
• длина, достигающая 200 метров;
• особая молекулярная память, способствующая возврату к первоначальному виду во время остывания.

Металлопластиковые

Отопительная система из металлопластика выгодно используется в домах, где колебания температуры теплоносителя превышают 90°С. Трубы не провисают под высокой температурой, сохраняя первоначальный вид. Слабым местом в системе являются соединительные фитинги, которые при остывании теплоносителя могут давать течь и потому требуют постоянного дополнительного обслуживания.

Применять данный материал для устройства скрытой проводки, например, для теплых полов и устройства водоразбора без доступа к местам соединений, не рекомендуется.

Технические характеристики

Производство полипропиленовых труб (ПП) регламентируется стандартами ГОСТ 21553 и ГОСТ 15139.

Устойчивость к давлению

В отопительных системах не всегда есть возможность поддерживать постоянное давление, его показатели могут изменяться в зависимости от температурного режима и пропускной способности коллектора. Поэтому применяя ПП в отопительном контуре необходимо учитывать запас проходного внутреннего диаметра трубы, что положительно скажется при изменении давления и убережет систему от разрывов.

Обращая внимание на маркировку, можно легко подобрать необходимый проходной диаметр с учетом запаса. Так, при расчетном диаметре в 20 мм, выбирается коллектор с проходным диаметром 25 мм, где учтен запас на расширение при изменении давления в системе. Буквы PN и две цифры на маркировке указывают давление, на которое рассчитаны применяемые материалы.

На что обратить внимание при выборе

Для отопительного контура, где нестабильные входные параметры, правильнее применять армированные материалы.

Обратить внимание следует на такие характеристики:

• давление;
• толщину стенки;
• армирование;
• температурный режим;
• проходной диаметр.

Виды труб по предельно допустимому значению давления

Для правильно подбора руководствуются стандартом ТУ 2248-010-33137731-2012:

1. PN 10 рассчитаны на давление в 10 бар при температуре теплоносителя не выше 40°С.
2. PN 16 – 16 бар при температуре воды в 60°С, причем при существенных изменениях температурного режима эксплуатационные качества резко снижаются.
3. PN 20 – 20 бар, рассчитаны на температуру до 80°С и рекомендованы для горячего водоснабжения.
4. PN 25 – 25 бар — это только армированные изделия с температурным режимом, не превышающим 95°С, подходят для систем отопления в частных домах.

Цены на полипропиленовые трубы класса PN10

Полипропиленовые трубы PN 10

Устойчивость к высоким температурам

При маркировке труб производитель указывает температурный режим, на который изделия рассчитаны. Так, на армированных этот параметр равен – 90-95 °С, на обычном полипропилене – 60°С.

Исключена ржавчина

Главной положительной характеристикой полипропилена является коррозийная стойкость. Даже при самом некачественном теплоносителе, коллекторы не зарастают грязью. Благодаря идеально гладким стенкам исключается реакция, способствующая разрушению материала. При этом не следует забывать о радиаторах, которые перед зимней эксплуатацией желательно промыть от накопившейся грязи.

Низкий коэффициент теплопроводности

Пластик обладает плохой теплопроводностью, поэтому данный факт учитывается при устройстве отопления. Одинаковый температурный режим теплоносителя и стенки положительно влияет на отсутствие конденсата на поверхности контура, что и обусловило применение его для устройства теплых полов. Расчет мощности системы отопления производится исключительно по радиаторам.

Длительный срок эксплуатации

Производители наделили пластик характеристиками, позволяющими ему сохранять изначальные качества длительный срок, разумеется, при соблюдении эксплуатационных правил. Гарантийный период составляет более 25 лет.

Значение маркировок на трубах

Важным критерием выбора является маркировка, нанесенная на поверхность выпускаемой продукции, где помимо рабочих параметров давления и температуры, указывается диаметр трубы. Это основной показатель для системы обогрева частного дома.

Диаметры изделий:

• 16-20 мм — предназначены для устройства теплых полов и водоснабжения;
• 20-25 мм — для отопительной системы в частных домах;
• 25-32 мм — для централизованных магистралей;
• 200 мм и выше применяются для отопления административно-хозяйственных объектов.

Особое внимание следует обращать на диаметр полипропиленовых труб, применяемых для отопления частного дома, где одним видом не обойтись.

Правильное комбинирование и подбор материалов с различными маркировками способствует повышению КПД отопления в несколько раз. Так, переход от большего диаметра труб к меньшему, повышает давление в системе, способствуя отличной циркуляции теплоносителя и повышенной теплоотдаче.

Полипропиленовые трубы для отопления технические характеристики

Рекомендации по выбору

Стоит отдавать предпочтение армированным изделиям, позволяющим качественно провести монтаж отопительного контура и надолго забыть о проблемах, связанных с протечками.

Специалисты рекомендуют:

• приобретать материалы у проверенных поставщиков, изделия должны иметь сертификат качества;
• обращать внимание на маркировку, содержащую полную информацию;
• делать выбор в пользу армированных изделий;
• для отопительной системы выбирать трубы со стекловолоконным армированием.

Цены на трубы со стекловолоконным армированием

Трубы со стекловолоконным армированием

Видео

В этом видео можно посмотреть, как правильно выбирать трубы для монтажа системы отопления в доме.

Похожие записиОтзывы и комментарииИспользуемые источники:

• http://teplodom1.ru/radiattopl/114-kakoy-diametr-trub-iz-polipropilena-dlya-otopleniya.html
• https://znatoktepla.ru/truby/diametr-polipropilenovyh-trub-dlya-otopleniya-svodnaya-tablitsa.html
• http://dekormyhome.ru/remont-i-oformlenie/kakoi-diametr-polipropilenovyh-tryb-lychshe-dlia-otopleniia.html
• https://utepleniedoma.com/otoplenie/harakteristiki-polipropilena
• https://otoplenie-expert.com/sistemy-otopleniya/polipropilenovye-truby.html
