Какая система отопления лучше для дома: закрытая или открытая?

Перед началом установки отопительной системы перед каждым человеком встаёт вопрос: закрытую или открытую систему теплоснабжения выбрать для частного дома. Для выявления разницы необходимо ознакомиться с принципом действия и устройством каждой из представленных схем.

Содержание

Открытая система отопления.

Наиболее простой при монтаже и обладающий приемлемой эффективностью тип сети. К тому же отличается достаточно низкой ценой.

Данная система может работать как по принципу принудительной циркуляции теплоносителя (с насосом), так и в качестве самотёчной схемы.

Во втором случае движение жидкости будет обусловлено рядом физических законов и углом наклона труб.

Работа открытой сети состоит из двух этапов, которые постоянно следуют друг за другом:

1. Подача горячего теплоносителя из котла во все приборы.
2. «Обратка». Весь переизбыток жидкости направляется в расширительный бак и охлаждаясь поступает обратно в котёл.

В открытой системе отопления можно применить как однотрубную так и двухтрубную схему отопления. В первом случае оба процесса происходят в одном трубопроводе, а во втором подача и обратка осуществляются в обособленных друг от друга трубах.

В состав простейшей однотрубной системы открытого типа входят следующие части:

• Котёл для нагревания теплоносителя.
• Приборы отопления (батареи)
• Расширительный резервуар открытого типа
• Трубопровод

В двухтрубной открытой сети увеличен метраж трубопровода, за счёт создания отдельных контуров подачи и обратки.

Но в то же время к каждой батарее поступает жидкость примерно одинаковой температуры, и тем самым устраняется главный недостаток однотрубной схемы.

Так же стоит выбрать как будет происходить циркуляция во всей системе, либо это будет естественная циркуляция, либо принудительная схема с циркуляционным насосом.

Рассматривая гравитационную и принудительную схемы открытого теплоснабжения стоит отметить:

• При самотёчной схеме циркуляция теплоносителя происходит за счёт его расширения при нагревании. Помимо этого должен присутствовать такой элемент, как разгонный стояк (его высота должна быть более 3,5 м). Во втором типе для повышения эффективности системы устанавливается циркуляционный насос. Под его воздействием скорость жидкости возрастает на 0,4-0,6 м/с и происходит более равномерный нагрев отопительных приборов. Однако, стоит не забывать, что работа насоса обусловлена наличием электричества.
• Применение гравитационной системы должно использоваться в помещениях до 60 кв. м. Рекомендуемая длина трубопровода, не более 30 м. И обязательно наличие разгонного стояка. Условия работы принудительной схемы не так строги. Помимо этого можно создать комбинированную сеть, в которой при выключении насоса, будет происходить самотёчная циркуляция.

При обустройстве открытой системы отопления нужно учитывать следующее:

• Для хорошей циркуляции теплоносителя котёл должен быть установлен в самой низкой точке сети (обычно подвал), а расширительный резервуар как можно выше (обычно чердак). Однако стоит не забывать, что в холодное время чердак должен быть утеплён.
• Уровень жидкости в открытом расширительном резервуаре постоянно будет понижаться, в следствие его испарения в окружающую среду. В результате могут появиться воздушные пробки, понижающие работоспособность сети. Именно поэтому необходимо постоянно следить за его уровнем.
• Так как система открыта для испарения теплоносителя в окружающую среду, то для безопасности стоит использовать только воду (для примера: испарения антифриза токсичны).
• Укладку трубопровода стоит делать с небольшим количеством поворотов и с минимумом соединительных элементов.
• В зимнее время, при отключении системы, воду из неё стоит слить. Для предотвращения поломок.

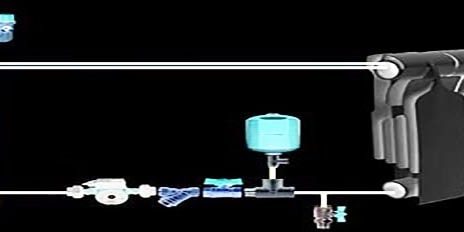

Закрытая система отопления: различия от открытой.

Данная сеть включает в себя следующие элементы:

• Котёл для нагрева теплоносителя
• Воздухоотводный клапан

  </p>

• Балансировочный клапан
• Вентиль шаровой
• Манометр
• Соединительные элементы

Главное отличие закрытой и открытой системы теплоснабжения состоит в том, что при закрытом типе теплоноситель полностью изолирован от окружающей среды.

В данной системе вмонтирован насос, для облегчения циркуляции жидкости. Подобная схема исключает большое количество минусов, которые присутствуют в открытом теплоснабжении.

Особенности разницы функционирования закрытой схемы от открытой состоят в следующем:

• Расширение жидкости, происходящее в результате её нагревания в котле, компенсируется в мембранном расширительном резервуаре. После того как поступивший в бак теплоноситель охладился, он снова возвращается в систему. Таким образом в ней поддерживается постоянное давление.
• Создание необходимого давления происходит ещё на стадии установки контура отопления.
• Циркуляция жидкости осуществляется только при помощи насоса. В следствие этого закрытая схема целиком зависит от наличия электричества (помимо случаев подключения автономного генератора).
• Наличие циркуляционного насоса не налагает строгих рамок на диаметр используемых труб. Помимо этого трубопровод не обязательно должен быть расположен с уклоном. Главное условие — это расположение насоса на «обратке», для того чтобы в него поступал охлаждённый теплоноситель.
• Отсутствие уклона труб может сыграть отрицательную роль. Ведь даже при небольшом уклоне система будет функционировать и без электричества. А при горизонтальном расположении труб данная система не работает. Данный минус закрытой схемы перекрывает его высокий коэффициент полезного действия и иные плюсы.
• Установка данной сети проста и может быть применена для любых помещений, независимо от их площади. Помимо этого не требуется утепление магистрали, так как трубы нагреваются очень быстро.
• В закрытом типе существует возможность использовать антифриз в качестве теплоносителя, вместо воды. Так же данная схема меньше подвергается коррозии, вследствие её герметичности.
• Несмотря на закрытость системы от окружающей среды, её герметичность может быть нарушена. Это может произойти в местах стыков схемы, либо на стадии заполнения её теплоносителем. Так же особо критичными являются места перегибов труб и верхние точки. Для того, чтобы избавиться от воздушных пробок, сеть оборудуется спец. клапанами и кранами Маевского. При наличие в схеме алюминиевых приборов отопления, отводчики воздуха обязательны (при контакте алюминия и теплоносителя выделяется кислород).

  </p>

Помимо этого стоит придерживаться ряда правил монтажа и запуска закрытой системы:

• Теплоноситель должен двигаться в том же направлении, что и воздух. То есть снизу вверх.
• После включения системы открыть краны, отводящие воздух, и закрыть краны, спускающие воду.
• Как только из крана отвода воздуха пойдёт вода — перекрыть его.
• Только после всего вышеперечисленного запускать циркуляционный насос.

Открытая и закрытая система теплоснабжения, разница в работе и конструкции.

Основываясь на вышесказанное, закрытая и открытая системы отличаются:

1. Стоимость открытого теплоснабжения ниже, особенности при самотёчной циркуляции, в отсутствие насоса и запорной арматуры. Но при этом её монтаж в частном доме затронет весь объём помещений, от подвала до чердака. К тому же необходимо соблюдение уклонов магистрали и диаметров труб.
2. Монтаж закрытой схемы, помимо прокладки трубопровода, предполагает установку большого количества дополнительных элементов.
3. КПД закрытой схемы будет выше в любом случае.
4. В закрытой схеме возможно применение не замерзающего теплоносителя — антифриза (оптимальный вариант для частных домов, не отапливаемых зимой)
5. В открытой системе необходим постоянный контроль уровня теплоносителя, из за его испарения в окружающую среду.
6. Закрытый тип энергозависим, за счёт постоянной работы циркуляционного насоса (проблема решается установкой автономного электрогенератора, но в то же время стоит учитывать затраты при его отсутствии)
7. Установка открытого вида теплоснабжения ограничена общей площадью помещений, в отличие от закрытого.
8. Срок службы закрытой системы более продолжителен за счёт почти полного отсутствия воздействия коррозии.

Итоговый выбор закрытой или открытой системы теплоснабжения зависит от условий и места её установки. Но нужно помнить, что для монтажа закрытой системы необходимо обладать определёнными навыками, либо обратиться за консультацией к профессионалам.

Открытая система отопления является самой простой и энергонезависимой системой с естественной циркуляцией. Основана такая система на законах термодинамики. На выходе из котла создаётся повышенное давление, далее горячая вода проходит по трубам в область с более низким давлением, при прохождении теряя температуру.

Далее охлаждённый теплоноситель возвращается обратно в отопительный котёл, где снова нагревается. Происходит естественная циркуляция теплоносителя. Система функционирует исключительно на воде, так как использование антифризов для отопления приводит к их быстрому испарению.

Открытая система отопления

В открытой системе теплоснабжения обязательно наличие расширительного бака, так как нагретая вода расширяется. Расширительный бак служит для приёма излишков воды при расширении и возврата её в систему при остывании, а также для удаления воды при чрезмерном её объёме. Бак герметичен не полностью, поэтому вода испаряется, вследствие чего необходимо постоянно возобновлять её уровень. В открытой системе отопления не используется насос. Система достаточно проста. Состоит из труб, стального расширительного бачка, радиаторов и котла. Применяются дизельные, газовые котлы и котлы на твёрдом топливе, кроме электрических.

В открытой системе отопления вода циркулирует медленно. Поэтому трубы при эксплуатации должны разогреваться постепенно, чтобы избежать их повреждения и закипания теплоносителя. Это может привести к преждевременному износу оборудования. Если в зимний период отопление не используется, то вода из системы обязательно сливается, во избежание замерзания трубопровода.

Чтобы циркуляция теплоносителя осуществлялась на необходимом уровне, необходимо производить монтаж отопительного котла в более низком месте системы, а в самом высоком устанавливать расширительный бак, например, на чердаке. Зимой расширительный бак необходимо утеплить. При установке трубопровода в открытой системе отопления требуется использовать минимальное количество поворотов, фасонных и соединительных деталей.

Закрытая система отопления

В закрытой системе отопления все элементы системы герметичны, отсутствует испарение воды. Циркуляция осуществляется при помощи насоса. Так называемая система с принудительной циркуляцией теплоносителя включает в себя трубы, котёл, радиаторы, расширительный бак, циркуляционный насос.

В закрытой системе отопления при повышении температуры клапан расширительного бака открывается и забирает излишки теплоносителя. При понижении температуры теплоносителя циркуляционный насос закачивает его обратно в систему. В данной системе отопления поддерживается давление в заранее установленных пределах. Благодаря этому, осуществляется функция деаэрации теплоносителя.

Для стабильной работы системы закрытого отопления также используется расширительный бак из высокопрочного металла. Это закрытый бак, состоящий из двух половин, завальцованных друг к другу.

Внутри располагается мембрана (диафрагма) из высокопрочной жаростойкой резины. Также внутри имеется небольшой объём газа (может быть азот, который закачивается на заводе-производителе, или воздух, накапливающийся в системе по необходимости). Мембрана разделяет бак на части: одна часть — куда поступают излишки воды при нагреве системы отопления, в другой части находится азот или воздух, не вступающие в прямое соприкосновение с водой. Таким образом, теплоноситель при нагреве поступает в расширительный бак и проникает в мембрану. При остывании теплоносителя газ, находящийся за мембраной, начинает выталкивать его обратно в систему.

Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

1. По месту размещения расширительного бака.В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом.
2. Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы. За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок в радиаторах, расположенных сверху.
3. В открытой системе отопления используются трубы с большим диаметром, что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы. Для обеспечения всех правил гидравлики необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам.
4. В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию.
5. Также в закрытой системе отопления важно правильно установить насос, что позволит избежать шума.

Преимущества открытой системы отопления

• простое обслуживание системы;
• отсутствие насоса обеспечивает бесшумную работу;
• равномерный прогрев отапливаемого помещения;
• быстрый пуск и остановка системы;
• независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
• высокая надёжность;
• не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

• возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
• воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
• возможность замерзания теплоносителя в расширительном баке;
• медленный нагрев системы после включения;
• необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
• невозможность использования антифриза в качестве теплоносителя;
• достаточна громоздка;
• низкий коэффициент полезного действия.

Преимущества закрытой системы отопления

• простой монтаж;
• нет необходимости постоянно контролировать уровень теплоносителя;
• возможность применения антифриза, не боясь размораживания системы отопления;
• путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
• из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
• самостоятельное регулирование давления;
• система экономичная и технологичная, имеет более длительный срок эксплуатации;
• возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

• самый главный недостаток — зависимость системы от наличия постоянного электроснабжения;
• при работе насоса требуется электричество;
• для аварийного электроснабжения рекомендуется приобрести небольшой генератор;
• при нарушении герметичности стыков возможно попадание воздуха в систему;
• размеры расширительных мембранных баков в закрытых помещениях большой площади;
• бак заполняется жидкостью на 60−30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
• возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Каждый, кто собирается установить систему отопления, сам выбирает, какая система проще и надёжней для него.

Открытую систему отопления, благодаря простоте эксплуатации, большой надёжности, используют для оптимального отапливания небольших помещений. Это могут быть небольшие одноэтажные дачные дома, а также загородные дома.

Закрытая система отопления является более современной и более сложной. Её применяют в многоэтажных домах и коттеджах.

Создание неизвестными изобретателями водяной системы отопления, без сомнения гениальное решение, которое использует изменение физических свойств воды при нагревании. Нагретая в котле вода перемещается вверх и создает определенный напор (давление). Под его действием вода самотеком движется по трубам контура, отдает тепло радиаторам и по «обратке» возвращается в котел. Первая работающая система отопления была, безусловно, открытой. После появления новых технологий, материалов и оборудования были созданы закрытые схемы отопления, но до сих пор идут споры, какая система отопления закрытая или открытая лучше для обогрева жилищ.

Критерии выбора системы обогрева

Вариантов выбора всего два — закрытая или открытая система отопления дома. Задумывался ли кто, почему первые созданные системы были только открытыми? А открытыми они были по одной простой причине – котлы, нагревающие воду, были твердотопливными. При прекращении циркуляции вода в котле закипает, взрыв котла предотвращает предохранительный клапан, но погасить его быстро невозможно. Поэтому закрытые системы отопления с принудительной циркуляцией стали применять для электрических и газовых котлов, которые можно выключить автоматически в любой нужный момент.

Открытая система отопления

Открытая система отопления в настоящее время считается устаревшей и применяется в небольших частных домах и загородных дачах. При этом нужна установка расширительного бака в открытой системе отопления в самой высшей точке разгонного коллектора, для обеспечения циркуляции под действием гравитации.

Современная открытая схема системы отопления с закрытой системы позаимствовала важнейший агрегат – циркуляционный насос. Он обычно используется при пуске системы для уменьшения ее инерционности. Затем в процессе работы насос выключается и открывается байпас. Знать, куда ставить насос в системе отопления, необходимо для его надежной и длительной работы. Насос ставится в точке с наименьшей температурой теплоносителя, обычно в «обратке» около котла.

Система называется «открытой» потому, что атмосферный воздух постоянно контактирует с водой в открытом расширительном баке.

Открытая система проста, надежна, а ее стоимость минимальна. Существует ошибочное мнение, что ее монтаж обходится дороже, потому что для подобных систем требуются трубы большего диаметра. Если учесть для закрытой системы отопления стоимость циркуляционного насоса, расширительного мембранного бак и затраты на электроэнергию, то монтаж обойдется явно не дешевле. В некоторых случаях альтернативы применению открытой системы отопления не существует. Например, при отсутствии электроснабжения.

Основные преимущества отрытых систем обогрева:

1. чрезвычайная простота при монтаже и обслуживании;
2. бесшумность работы;
3. энергонезависимость;
4. надежность работы с котлами любых типов;
5. относительно низкие затраты на приобретение оборудования, труб и арматуры.

Конечно, простая и надежная открытая система отопления схема ее обычно двухтрубная, не лишена недостатков:

• испарение жидкости в расширительном баке делает невозможным применение антифриза, за уровнем воды в баке необходимо следить;
• большая инерционность системы, для устранения этого недостатка устанавливают циркуляционный насос и байпас;
• для сложных контуров многоэтажных домов с теплыми полами система не подходит из-за большого гидравлического сопротивления подобных систем обогрева.

Закрытая система отопления

Если выбрана система отопления закрытого типа схема которой может быть любой – однотрубной или двухтрубной, с теплыми полами или без, то ее основной признак – отсутствие контакта теплоносителя с воздухом, т. е. она полностью герметична. Движение теплоносителя в контуре обеспечивает циркуляционный насос, а тепловое расширение жидкости компенсируется в герметичном мембранном расширительном баке. Применение принудительной циркуляции облегчает монтаж, ведь не нужно строго выдерживать уклон труб, которые могут быть меньшего диаметра. Наличие насоса делает систему энергозависимой.

С увеличением этажности частных домов и сложности контуров отопления применяется в основном система отопления закрытого типа, в составе которой может быть несколько циркуляционных насосов, коллекторная лучевая разводка и автоматизированное электронное управление температурой разных помещений. В закрытом контуре схема установки расширительного бака в системе отопления отличается от его размещения в открытой системе. Самый оптимальный вариант, размещение мембранного бака в «обратке» вблизи котла.

Популярная закрытая система отопления имеет как преимущества, так и некоторые недостатки:

1. в закрытой системе полностью отсутствует испарение, следовательно, можно применить антифриз в качестве теплоносителя;
2. относительно меньшие расходы на трубы контура, трубы можно скрыть под полом или отделкой;
3. упрощается монтаж, не нужно тщательно вымерять углы наклона трубопровода;
4. небольшая инерционность системы и высокая теплоотдача;
5. незначительное количество кислорода в теплоносителе уменьшает коррозию стальных труб.

Ввод в эксплуатацию закрытой системы отопления

После завершения монтажа систему нужно заполнить водой и испытать. Первоначальное заполнение системы отопления закрытого типа осуществляется по определенным правилам. В проекте контура отопления должны быть предусмотрены сливные краны, расположенные в самой нижней точке системы и краны для наполнения системы водой.

Последовательность действий при заполнении контура теплоносителем следующая:

• закрываются краны Маевского на радиаторах и сливные краны системы отопления;
• краны у котла на магистрали подачи и обратки (если таковые есть в наличии) должны быть открыты;
• шланг от водопровода подключается к крану заполнения для подачи воды в систему, давление в системе контролируется по манометру и при достижении 1,5 — 2 бар подача холодной воды прекращается;
• удаление воздуха с приборов с помощью крана Маевского до появления воды на выходе крана;
• давление в системе после удаления воздуха из приборов несколько снизится, поэтому снова открывается кран и подается вода в систему, поднимая давление до 1,5 бар, закрывается кран подачи холодной воды и производится удаление воздуха (удаление воздуха должно быть очень тщательным, ведь воздушные пробки в системе отопления нарушают циркуляцию и создают шум в батареях, поэтому операцию повторяют несколько раз);
• после заполнения закрытой системы теплоносителем и полного удаления воздуха запускаем и проверяется система отопления в работе.

Если в процессе заполнения появятся протечки, то процесс заполнения системы нужно остановить и устранить возникшие проблемы. После устранения недостатков работы можно продолжить.

Если после проведения всех вышеописанных операций система работает плохо, некоторые батареи плохо прогреваются, нарушена циркуляция, то это говорит о наличии воздуха в системе. В таких случаях производится продувка системы отопления, которая заключается в тщательном удалении воздуха. Открывается кран Маевского и удаляется не только воздух, но и некоторое количество воды. При этом желательно обеспечить повышенное давление, в системе отопления открыв подпитку от водопровода. Обычно повторение процедуры приводит к полному удалению воздушных пузырей из контура.

Для чего нужна подпитка в закрытой системе

Для эффективной работы закрытой системы отопления необходимо, чтобы в ней постоянно сохранялось рабочее давление. Несмотря на то, что система герметична, в ней существуют незаметные на первый взгляд и незначительные утечки. Вода из системы теряется при удалении воздуха через кран Маевского, просачивается через сальники циркуляционного насоса, через различные стыки контура. Эти потери суммируются и через некоторое время оказывают влияние на работоспособность системы. Для компенсации этих потерь необходима подпитка закрытой системы отопления из водопроводной магистрали.

Ручная или автоматическая подпитка

Для простых и небольших систем отопления обычно применяется кран с механическим управлением. Он устанавливается в точке наименьшего давления, которая находится перед циркуляционным насосом. В этой точке устанавливается манометр для контроля процесса подпитки.

Для исключения попадания теплоносителя в водопроводную магистраль применяется затворный кран.

В сложных и разветвленных системах осуществляется автоматическая подпитка системы отопления цена клапана подпитки зависит от бренда фирмы изготовителя. Иногда автоматические клапаны подпитки входят в состав оборудования котла. Если подпитка осуществляется от водопровода, в котором давление обычно 3 – 4 бара, то все происходит довольно просто. Заводская настройка клапана – 1,5 бара.

Если давление в системе отопления станет ниже 1,5 бара, то клапан откроется и будет открыт до достижения установленного давления. Если же автоматическая подпитка будет использовать теплоноситель из других источников, то необходим насос, который будет включаться сигналом с клапана и подавать теплоноситель под определенным давлением в отопительную систему.

Автоматическое управление температурным режимом

Как автоматизировать и выбрать оптимальный режим в помещениях дома, особенно при частом отсутствии в квартире или в частном загородном доме. Очень просто, нужно для системы отопления купить контроллер – устройство позволяющее программировать и контролировать температуру в доме. Прежде чем покупать контроллер для отопления, нужно убедиться, что котел имеет соответствующий блок управления. Самый лучший вариант – консультация специалистов.

Один из самых оптимальных вариантов автоматизации получается при использовании лучевой (коллекторной) разводки. На гребенке устанавливаются специальные клапаны, которые управляются блоком управления многоканального контроллера. Этот же блок управления выдает сигнал на включение котла.

В каждом помещении устанавливается отдельный термостат, который настроен на определенную температуру. Многоканальный контроллер системы системы отопления лучевой, обрабатывает данные с термостатов и при понижении температуры в каком либо помещении включает котел и открывает клапан этого помещения на гребенке. В любом случае котел будет работать до тех пор, пока во всех помещениях температура не достигнет запрограммированной величины.

Нельзя однозначно сказать, какая система обогрева лучше – открытая или закрытая. Применение той или иной системы зависит от многих факторов, например от размеров и этажности дома, его расположения, наличия финансовых ресурсов и региона. Только разумный подход позволит выбрать систему отопления дома, которая обеспечит комфорт и уют в доме при оптимальных затратах на монтаж и эксплуатацию.

Водяное отопление в индивидуальном жилом доме состоит из котла и радиаторов, соединенных трубами. Вода нагревается в котле, по трубам перемещается в радиаторы, в радиаторах отдает тепло и снова поступает в котел.

Центральное отопление устроено, как и автономное. Разница в том, что центральная котельная или ТЭЦ отапливает много домов.

Термины «закрытая система» и «открытая система» применяются для характеристики автономного отопления и центрального отопления, но отличаются по смыслу:

• В автономных отопительных системах открытыми называют системы, которые через расширительный сосуд, сообщается с атмосферой. Системы, у которых сообщения с атмосферой нет, называют закрытыми.
• В домах, с центральным отоплением, открытой называют систему, где горячая вода к кранам поступает непосредственно из отопительной системы. А закрытой, когда поступившая в дом горячая вода нагревает в теплообменнике водопроводную воду.

Автономные системы отопления

Вода, которой заполнены котел, трубы и радиаторы, при нагревании расширяется. Давление внутри резко повышается. Если не предусмотреть возможность удаления добавочного объема воды, то произойдет разрыв системы. Компенсация изменений объемов воды при изменении температуры происходит в расширительных сосудах. С ростом температуры, избыток воды, перемещается в расширительный сосуд. С уменьшением температуры система дополняется водой из расширительного сосуда.

• Открытая система постоянно соединена с атмосферой через открытый расширительный сосуд. Сосуд выполняется в виде прямоугольного или круглого бака. Форма значения не имеет. Важно чтобы он имел достаточную емкость, чтобы вместить дополнительный объем воды, образующийся от температурного расширения циркуляционной воды. Расширительный сосуд размещается в самой высокой части системы отопления. С системой отопления сосуд соединен трубой, которую называют стояк. Стояк присоединяется в нижней части бака – к днищу или боковой стенке. В верхней части расширительного бака присоединяется сливная труба. Она выводится в канализацию или на улицу за пределы здания. Сливная труба нужна на случай переполнения бака. Она же и обеспечивает постоянное соединение бака и системы отопления с атмосферой. Если система заполняется водой вручную ведрами, бак дополнительно оборудуется крышкой или люком. Если емкость бака выбрана правильно, то уровень воды в баке проверяется перед включением отопления. Давление воды в «открытой системе» равно атмосферному давлению, и не меняется при изменении температуры воды, которая циркулирует в системе. Устройство безопасности от повышения давления не требуется.
• Закрытая система изолирована от атмосферы. Расширительный сосуд герметичный. Форма сосуда выбрана так, чтобы он выдерживал наибольшее давление при минимальной толщине стенок. Внутри сосуда находится резиновая мембрана, которая разделяет его на две части. Одна часть заполнена воздухом, другая часть присоединяется к системе отопления. Расширительный сосуд может быть установлен в любой точке системы. При увеличении температуры воды избыток поступает в расширительный сосуд. Воздух или газ в другой половине мембраны сжимается. При снижении температуры, давление в системе уменьшается, вода из расширительного сосуда под действием сжатого воздуха вытесняется из расширительного сосуда в систему. В закрытой системе давление выше, чем в открытой системе и постоянно меняется в зависимости от температуры циркулирующей воды. Кроме того закрытая система обязательно оборудуется предохранительным клапаном на случай опасного повышения давления и устройством для выпуска воздуха.

Открытая система отопления

Централизованное теплоснабжение

Вода при центральном отоплении нагревается в центральной котельной или ТЭЦ. Здесь же и происходит компенсация расширения воды с изменением температуры. Далее горячая вода нагнетается циркуляционным насосом в тепловую сеть. Дома подключаются к тепловой сети двумя трубопроводами – прямым и обратным. Войдя в дом по прямому трубопроводу, вода разделяется по двум направлениям – на отопление и на горячее водоснабжение.

• Открытая система. Вода идет непосредственно к кранам горячей воды, и сбрасывается в канализацию после использования. «Открытая система» проще закрытой, но в центральных котельных и ТЭЦ приходится выполнять дополнительную обработку воды – очистку и удаление воздуха. Для жильцов эта вода стоит дороже водопроводной, а качество ее ниже.
• Закрытая система. Вода проходит через бойлер, отдавая тепло на нагрев водопроводной воды, соединяется с обратной водой отопления и возвращается в тепловую сеть. Нагретая водопроводная вода поступает в краны горячей воды. Закрытая система из-за применения теплообменников сложнее открытой, но зато водопроводная вода не подвергается дополнительной обработке, а только нагревается.

Закрытая система отопления

Термины «открытая система» или «закрытая система» применяются не ко всей системе центрального отопления города или поселка, а к каждому дому в отдельности. В одной системе центрального отопления возможно подключение домов и с «открытой системой» и с «закрытой системой». Постепенно открытые системы должны дополняться теплообменниками и превращаться в закрытые системы.

Данное руководство предназначается владельцам небольших частных домов, стремящимся самостоятельно организовать обогрев жилища в целях экономии средств. Наиболее рациональное решение для подобных зданий — закрытая система отопления (сокращенно – ЗСО), функционирующая с избыточным давлением теплоносителя. Рассмотрим ее принцип работы, разновидности схем разводки и устройство своими руками.

Принцип действия закрытой СО

Закрытая (иначе – замкнутая) система отопления — это сеть трубопроводов и отопительных приборов, в которой теплоноситель полностью изолирован от атмосферы и движется принудительно – от циркуляционного насоса. Любая ЗСО обязательно включает такие элементы:

• отопительный агрегат – газовый, твердотопливный либо электрический котел;
• группа безопасности, состоящая из манометра, предохранительного и воздушного клапана;
• обогревательные приборы – радиаторы или контуры теплых полов;
• соединительные трубопроводы;
• насос, прокачивающий воду или незамерзающую жидкость через трубы и батареи;
• фильтр сетчатый грубой очистки (грязевик);
• закрытый расширительный бак, оснащенный мембраной (резиновой «грушей»);
• запорные краны, балансировочные вентили.

Примечание. В зависимости от схемы в состав ЗСО дополнительно включаются современные устройства регулирования температуры и расхода теплоносителя – радиаторные термоголовки, обратные и трехходовые клапаны, термостаты и тому подобное.

Алгоритм работы системы закрытого типа с принудительной циркуляцией выглядит так:

1. После сборки и опрессовки производится заполнение трубопроводной сети водой, пока манометр не покажет минимальное давление 1 Бар.
2. Автоматический воздухоотводчик группы безопасности в процессе заливки выпускает из системы воздух. Он же занимается удалением газов, накапливающихся в трубах при эксплуатации.
3. Следующий шаг – включение насоса, запуск котла и прогрев теплоносителя.
4. В результате нагрева давление внутри ЗСО возрастает до 1.5—2 Бар.
5. Увеличение объема горячей воды компенсируется мембранным расширительным бачком.
6. Если давление поднимется выше критической точки (обычно – 3 Бар), предохранительный клапан произведет сброс лишней жидкости.
7. Раз в 1—2 года система должна проходить процедуру опорожнения и промывки.

Принцип работы ЗСО многоквартирного дома абсолютно идентичен – движение теплоносителя по трубам и радиаторам обеспечивают сетевые насосы, расположенные в промышленной котельной. Там же находятся расширительные баки, регулировкой температуры занимается смесительный либо элеваторный узел.

Как функционирует замкнутая система отопления, разъясняется на видео:

Положительные качества и недостатки

Основные отличия закрытых сетей теплоснабжения от устаревших открытых систем с естественной циркуляцией – отсутствие контакта с атмосферой и применение перекачивающих насосов. Отсюда возникает ряд преимуществ:

• необходимые диаметры труб уменьшаются в 2—3 раза;
• уклоны магистралей делаются минимальными, поскольку служат для слива воды с целью промывки либо ремонта;
• теплоноситель не теряется путем испарения из открытого бачка, соответственно, можно спокойно заполнять трубопроводы и батареи антифризом;
• ЗСО более экономична по эффективности обогрева и стоимости материалов;
• закрытое отопление лучше поддается регулированию и автоматизации, может действовать совместно с солнечными коллекторами;
• принудительное течение теплоносителя позволяет организовать напольный обогрев трубами, замоноличенными внутри стяжки или в бороздах стен.

Гравитационная (самотечная) открытая система выигрывает у ЗСО по энергонезависимости — последняя неспособна нормально работать без циркуляционного насоса. Момент второй: в замкнутой сети содержится гораздо меньше воды и в случае перегрева, например, ТТ-котла, высока вероятность закипания и образования паровой пробки.

Справка. От кипения дровяной котел спасает предохранительный сбросной клапан плюс буферная емкость, поглощающая лишнее тепло.

Виды замкнутых систем

Прежде чем купить обогревательное оборудование, трубопроводную арматуру и материалы, нужно выбрать предпочтительный вариант закрытой водяной системы. Мастерами–сантехниками практикуется монтаж четырех основных схем:

1. Однотрубная с вертикальной и горизонтальной разводкой (ленинградка).
2. Коллекторная, иначе – лучевая.
3. Двухтрубная тупиковая с плечами одинаковой или разной длины.
4. Петля Тихельмана – кольцевая разводка с попутным движением воды.

Дополнительная информация. К замкнутым отопительным системам также относятся водяные теплые полы. Расчет и устройство напольных контуров гораздо сложнее сборки радиаторного отопления, новичкам браться за подобный монтаж не рекомендуется.

Предлагаем рассмотреть каждую схему отдельно, разбирая плюсы и минусы. В качестве примера возьмем проект одноэтажного частного дома площадью 100 м² с пристроенной котельной, чья планировка представлена на чертеже. Величина тепловой нагрузки на отопление уже посчитана согласно инструкции, потребное количество теплоты указано для каждого помещения.

Монтаж элементов разводки и подключение к источнику тепла выполняется примерно одинаково. Установка циркуляционного насоса обычно предусматривается в обратке, перед ним монтируется грязевик, патрубок подпитки с краном и расширительная емкость (если смотреть по течению). Типовая обвязка твердотопливного и газового котла представлена на схемах.

Подробнее о монтаже и способах подсоединения отопительных агрегатов, использующих различные энергоносители, читайте в отдельных руководствах:

• ТТ-котел;
• газовый отопитель;
• электрический теплогенератор.

Однотрубная разводка

Популярная горизонтальная схема «ленинградка» — это одна кольцевая магистраль увеличенного диаметра, куда подключены все отопительные приборы. Проходя по трубе, поток нагретого теплоносителя делится на каждом тройнике и затекает в батарею, как показано ниже на эскизе.

Передав теплоту помещению, остывшая вода возвращается обратно в магистраль, смешивается с основным потоком и движется к следующему радиатору. Соответственно, второй отопительный прибор получает воду, охлажденную на 1—3 градуса, и снова отбирает у нее нужное количество тепла.

Результат: в каждый последующий радиатор приходит все более холодная вода. Это накладывает на закрытую однотрубную систему определенные ограничения:

1. Теплоотдачу третьей, четвертой и последующей батареи нужно рассчитывать с запасом 10—30%, добавляя дополнительные секции.
2. Минимальный диаметр магистрали – DN20 (внутренний). Наружный размер ППР труб составит 32 мм, металлопластика и сшитого полиэтилена – 26 мм.
3. Сечение подводящих патрубков к обогревателям – DN10, наружный диаметр – 20 и16 мм для PPR и PEX соответственно.
4. Максимальное число отопительных приборов в одном кольце «ленинградки» — 6 шт. Если взять больше, возникнут проблемы с наращиванием количества секций последних радиаторов и увеличением диаметра разводящей трубы.
5. Сечение кольцевого трубопровода не уменьшается на всем протяжении.

Справка. Однотрубная разводка бывает вертикальной – с нижней либо верхней раздачей теплоносителя по стоякам. Подобные системы применяются для организации самотека в двухэтажных частных коттеджах либо работают под давлением в многоквартирных домах старой постройки.

Однотрубная система отопления закрытого типа обойдется недорого, если ее паять из полипропилена. В остальных случаях она прилично ударит по карману за счет цены магистральной трубы и фитингов (тройников) больших размеров. Как выглядит «ленинградка» в нашем одноэтажном доме, продемонстрировано на чертеже.

Поскольку общее число отопительных приборов превышает 6 шт., система разделена на 2 кольца с общим обратным коллектором. Заметно неудобство монтажа однотрубной разводки – приходится пересекать дверные проемы. Уменьшение протока в одном радиаторе вызывает изменение расхода воды в остальных батареях, поэтому балансировка «ленинградки» заключается в согласовании работы всех обогревателей.

Преимущества лучевой схемы

Почему коллекторная система получила такое название, хорошо видно на представленной схеме. От гребенки, установленной в центре здания, расходятся индивидуальные линии подачи теплоносителя к каждому прибору отопления. Подводки прокладываются в виде лучей по кратчайшему пути – под полами.

Коллектор замкнутой лучевой системы питается напрямую от котла, циркуляцию во всех контурах обеспечивает единственный насос, расположенный в топочной. Дабы уберечь ветви от завоздушивания в процессе заполнения, на гребенке устанавливаются автоматические клапаны – воздухоотводчики.

Сильные стороны коллекторной системы:

• схема энергоэффективна, поскольку позволяет четко дозировать количество теплоносителя, направляемого каждому радиатору;
• отопительную сеть легко вписать в любой интерьер – подводящие трубы можно спрятать в полу, стенах либо за подвесным (натяжным) потолком;
• гидравлическая балансировка ветвей производится с помощью ручных клапанов и расходомеров (ротаметров), установленных на коллекторе;
• ко всем батареям подается вода одинаковой температуры;
• работу схемы легко автоматизировать – регулировочные клапаны коллектора оснащаются сервоприводами, закрывающими проток по сигналу терморегуляторов;
• ЗСО данного типа подходит для коттеджей любых размеров и этажности – на каждом уровне здания ставится отдельный коллектор, распределяющий тепло группам батарей.

С точки зрения финансовых вложений, закрытая лучевая система не слишком дорога. Расходуется много труб, но их диаметр минимальный – 16 х 2 мм (DN10). Вместо заводской гребенки вполне допускается применять самодельную, спаянную из полипропиленовых тройников либо скрученную из стальных фитингов. Правда, без ротаметров наладку отопительной сети придется делать с помощью радиаторных балансировочных вентилей.

Минусов лучевой разводки немного, но они стоят внимания:

1. Скрытый монтаж и испытание трубопроводов выполняется только на этапе нового строительства либо капитального ремонта. Заложить радиаторные подводки в полы обжитого дома или квартиры нереально.
2. Коллектор крайне желательно располагать в центре здания, как показано на чертеже одноэтажного дома. Цель – сделать подводки к батареям примерно одинаковой длины.
3. В случае протечки трубы, замоноличенной в стяжке пола, найти место дефекта без тепловизора довольно сложно. Не делайте в стяжке соединений, иначе рискуете столкнуться с проблемой, изображенной на фото.

Двухтрубные варианты

При устройстве автономного отопления квартир и загородных домов используется 2 разновидности таких схем:

1. Тупиковая (другое название – плечевая). Нагретая вода раздается отопительным приборам через одну магистраль, а собирается и течет обратно в котел по второй линии.
2. Петля Тихельмана (попутная разводка) представляет собой кольцевую двухтрубную сеть, где нагретый и остывший теплоноситель движется в одном направлении. Принцип действия аналогичен – батареи получают горячую воду из одной магистрали, а охлажденную сбрасывают во второй трубопровод – обратку.

Примечание. В закрытой попутной системе обратная линия начинается от первого радиатора, а подающая заканчивается на последнем. Разобраться поможет схема, представленная ниже.

Чем хороша тупиковая закрытая система отопления частного дома:

• количество «плечей» — тупиковых ветвей – ограничено лишь мощностью котельной установки, поэтому двухтрубная разводка подойдет для любого здания;
• трубы укладываются открытым либо закрытым способом внутри строительных конструкций – по желанию домовладельца;
• как и в лучевой схеме, ко всем батареям приходит одинаково горячая вода;
• ЗСО отлично поддается регулированию, автоматизации и балансировке;
• правильно разложенные «плечи» не пересекают дверные проемы;
• по стоимости материалов и монтажа тупиковая разводка обойдется дешевле однотрубной, если сборка ведется металлопластиковыми либо полиэтиленовыми трубами.

Проектирование замкнутой плечевой системы дачного или жилого дома площадью до 200 квадратов не представляет особой сложности. Даже если сделать ветви разной длины, схему удастся уравновесить путем глубокой балансировки. Пример разводки в одноэтажном здании 100 м² с двумя «плечами» показан выше на чертеже.

Совет. При выборе длины ветвей следует учитывать отопительную нагрузку. Оптимальное число батарей на каждом «плече» — от 4 до 6 шт.

Петля Тихельмана – это альтернативный вариант закрытой двухтрубной сети, предполагающий объединение большого количества приборов отопления (свыше 6 шт.) в единое кольцо. Взгляните на схему попутной разводки и обратите внимание: через какой бы радиатор ни протекал теплоноситель, общая протяженность маршрута не изменится.

Отсюда возникает почти идеальное гидравлическое равновесие системы – сопротивление всех участков сети одинаково. Это весомое преимущество петли Тихельмана над прочими замкнутыми разводками влечет и главный недостаток – 2 магистрали неизбежно пересекут дверной проем. Варианты обхода – под полами и над дверным косяком с установкой автоматических воздухоотводчиков.

Выбор отопительной схемы загородного дома

По мнению нашего эксперта Владимира Сухорукова, рейтинг систем замкнутого типа выглядит следующим образом:

1. Тупиковая двухтрубная.
2. Коллекторная.
3. Двухтрубная попутная.
4. Однотрубная.

Отсюда совет: вы не ошибетесь, если для дома площадью до 200 м² выберете первый вариант – тупиковую схему, она подойдет в любом случае. Лучевая разводка уступает ей по двум показателям – цена и возможность монтажа в помещениях с готовой отделкой.

Однотрубный вариант отопительной сети отлично подойдет для небольшого домика с квадратурой каждого этажа до 70 м². Петля Тихельмана уместна на протяженных ветвях, не пересекающих двери, например, отопление верхних этажей здания. Как правильно выбрать систему для домов различной формы и этажности, смотрите на видео:

Касательно подбора диаметров труб и монтажа дадим несколько рекомендаций:

1. Если площадь жилища не превышает 200 м², вести расчеты необязательно – воспользуйтесь советами эксперта на видео либо принимайте сечение трубопроводов по схемам, приведенным выше.
2. Когда нужно «повесить» на ветви тупиковой разводки больше шести радиаторов, нарастите диаметр трубы на 1 типоразмер – вместо DN15 (20 х 2 мм) возьмите DN20 (25 х 2.5 мм) и проложите до пятой батареи. Дальше ведите магистрали меньшим сечением, указанным изначально (DN15).
3. В строящемся здании лучше делать лучевую разводку и подобрать радиаторы с нижним подключением. Подпольные магистрали обязательно утеплите и защитите пластиковой гофрой в местах пересечения стен.
4. Если не умеете правильно паять полипропилен, то с ППР-трубами лучше не связывайтесь. Смонтируйте отопление из сшитого полиэтилена либо металлопластика на компрессионных или прессовых фитингах.
5. Не закладывайте стыки трубопроводов в стены или стяжку, дабы не иметь проблем с протечками в будущем.

Для справки. Латинские буквы DN согласно европейским стандартам обозначают внутренний диаметр условного прохода трубы.

Полезные ссылки для начинающих

Мы понимаем, что рассмотреть все нюансы проектирования и устройства закрытых систем своими руками в рамках одной публикации невозможно. Новичку предстоит сделать множество шагов на пути к работающему отоплению, максимально уберечь вас от ошибок помогут другие наши статьи:

• выбор котла, работающего на твердом топливе;
• какие газовые теплогенераторы лучше;
• как подобрать и подключить отопительные приборы;
• монтаж группы безопасности;
• установка воздухоотводчиков;
• как заполнить трубопроводную сеть и удалить воздух;
• какое должно быть давление в сети теплоснабжения.

Собирая информацию о монтаже закрытой системы отопления, старайтесь черпать ее из достоверных источников. Не слушайте дядю Васю сантехника, чью работу вы никогда не видели. В качестве примера предлагаем ознакомиться с видеоматериалом, однозначно указывающим, где нужно ставить расширительный бак и почему:

Используемые источники:

• https://ribler.ru/otoplenie/otkrytaya-i-zakrytaya-sistema-otopleniya-raznica/
• https://teplo.guru/sistemy/zakrytaya-i-otkrytaya-sistemy.html
• http://spetsotoplenie.ru/sistemy-otopleniya/varianty-ustrojstva-sistem-otopleniya/kakaya-sistema-otopleniya-luchshe-dlya-doma-zakrytaya-ili-otkrytaya.html
• https://vchemraznica.ru/chem-otlichaetsya-otkrytaya-sistema-otopleniya-ot-zakrytoj/
• https://otivent.com/zakrytaja-sistema-otoplenija
