Как выбрать надежные гофрированные канализационные трубы: все виды, размеры и стандарты + нюансы монтажа

Здравствуйте, друзья! Канализационные магистрали могут пролегать в труднодоступных местах, где для выполнения работ мало свободного пространства. Если прокладывать обычные трубы, например пластиковые или чугунные, придется добавлять количество мест соединений и докупать фитинги, вследствие чего значительно возрастает не только себестоимость системы, но и риск возникновения протечек.

Труба гофрированная канализационная более гибкая и удобная в работе, с её помощью можно быстро обустроить канализацию в любом месте.

Устройство

Гофрированная труба — это пустотелое изделие удлинённой формы круглого сечения, наружная поверхность которого состоит из чередующихся на одинаковом расстоянии гребней и выемок, а внутренняя — гладкая. Расстояние между гребнями и их размер может быть разным у разных компаний — изготовителей, степень жёсткости регулируется путём изменения толщины колец.

Характеристики

Гофротрубы производят из специального полимера, особенности которого оказывают влияние и на технические характеристики подобных изделий:

• Номинальный диаметр DN – от 110 до 1200 мм.
• Цвет наружной поверхности — чёрный или оранжево-коричневый.
• Показатель кольцевой жёсткости — для труб с DN менее 500 мм: SN4; SN8 или SN16; для изделий с DN более 500 мм: SN2; SN4; SN8 или SN16.
• Ударная прочность — TIR≤10%.
• Кольцевая гибкость при 30% — ной деформации — отсутствие трещин, расслоений стенки, изломов и коробления.
• Температура монтажа — до -20ºС.
• Изменение длины и внешнего вида после перегрева — от 2 до 5%.
• Температура размягчения по Вика — не менее 76ºС.
• Глубина залегания (зависит от параметра кольцевой жёсткости) — от 1 до15 м.
• Гарантийный срок эксплуатации — не менее 50 лет.

Область применения

Канализационные гофрированные трубы предназначены для длительной эксплуатации и в зависимости от их степени устойчивости к физическим нагрузкам применяются для прокладки коммуникаций:

• Лёгкие гофротрубы с низкой механической устойчивостью — для устройства разводок наружных канализационных систем. Помимо этого гибкая гофра лёгкого типа используется в качестве защитных коробов для кабелей низкого и высокого напряжения линий электросетей и связи.
• Тяжёлые гофротрубы, которые имеют средний уровень механической прочности — при подземной прокладке линий водоотведения бытовых и промышленных стоков, дождевых вод, дренажных систем, ливневой канализации.
• Сверхтяжёлые гофротрубы, обладающие высокой механической стойкостью — применяются в местах прохода линий канализации под автодорогой или железнодорожным полотном.

Классификация и виды

Гофрированные канализационные трубы делятся на несколько видов, в зависимости от вида пластмасс, применяемых для их изготовления и структурных особенностей стенки.

По структуре стенки гофротрубы подразделяются на:

• Однослойные — изделия повышенной гибкости, стенка структурированная с внешней и внутренней стороны. Имеют недостаточную прочность, из-за неровной внутренней поверхности подвержены засорению, поэтому область их применения ограничивается защитным кожухом для электропроводки и сливным шлангом бытовых приборов, например, стиральной или посудомоечной машиной.

• Двухслойные — обладают более сложной структурой стенки: внутренний слой гладкий, и гофрированная наружная стенка. Двухслойные трубы более прочные, стойкие к любым видам механических воздействий, и могут выдержать давление грунта или бетонной массы.

• Армированные — со стальной прослойкой, увеличивающей кольцевую жёсткость пластиковых гофрированных труб во много раз. Металлическая вставка находится под слоем пластика, поэтому изделие не менее стойкое к коррозии, чем другие виды полимерных труб.

• Перфорированные — с двухслойной структурой стенки и равномерно нанесёнными отверстиями по поверхности всего изделия. Применяются для организации дренажных систем в строительстве и сельском хозяйстве.

Для производства канализационной гофротрубы используют:

• Поливинилхлорид (ПВХ).
• Полиэтилен низкого давления (ПНД).

Оба вида трубного проката входят в группу полимерных материалов, но отличаются по своей структуре и ряду эксплуатационных свойств.

Изделия из поливинилхлорида

Гофротрубы из ПВХ и непластифицированного поливинилхлорида (НПВХ) выдерживают большие нагрузки и могут использоваться для как для устройства наружных сетей канализации, так и при их подземной прокладке и прохода через железобетонные конструкции. Они инертны по отношению к химическим воздействиям, не корродируют во влажной среде, долговечные, способны длительно выдерживать температуру рабочей среды в диапазоне от -40ºС до +50ºС, кратковременно — до +90ºС. К недостаткам ПВХ труб можно отнести низкую морозостойкость, при снижении температуры окружающей среды ниже допустимого предела, они становятся хрупкими. При нагреве до слишком высоких температурах поливинилхлорид выделяет токсичные элементы.

Продукция из полиэтилена

Альтернативным вариантам изделиям из ПВХ является гофра из полиэтилена низкого давления, наружный слой которой выполнен из структурированного ПНД, а внутренний из гладкого ПВД. Такие изделия хорошо гнутся, не растягиваются, выдерживают нагрузки на сжатие и на разрыв, стойкие к гидравлическому удару, обладают антикоррозийными свойствами, биологической и химической стойкостью. Диапазон их рабочих температур от -50 до +120 градусов. При замерзании жидкости в трубопроводах, гофротрубы ПНД не лопнут, так как материал обладает способностью к расширению на 5-7%. После размораживания трубы обретают исходную форму и размеры. Гофра ПНД используется для устройства напорной канализации, магистралей ливневой канализации, для дренажа и на полях фильтрации. Единственный минус подобных изделий более высокая стоимость в сравнении с гофрой из поливинилхлорида.

Преимущества и недостатки

Гофрированная трубная продукция, вне зависимости от материала изготовления, имеет следующие преимущества:

• Небольшой вес, облегчающий процесс транспортировки, складирования и прокладки подобных изделий.
• Высокую гибкость. Гофра способна гнуться в любом направлении, поэтому при прокладке она может огибать препятствия на участках со сложным рельефом с небольшим количеством соединительных элементов.
• Коррозионную стойкость. Гофрированные трубы любых видов устойчивы к коррозии во влажной среде.
• Просто укладываются без применения грузоподъёмной техники и дополнительных приспособлений.
• Высокую кольцевую жёсткость и механическую прочность, благодаря которым могут использоваться для подземной прокладки и бетонироваться в строительных конструкциях.
• Высокую пропускную способность. Трубный прокат с гладкой внутренней поверхностью транспортирует рабочее вещество с минимальным трением, поэтому стенки трубопроводов из гофротруб не подвержены биообрастанию и значительным отложениям, сужающим проходное сечение.
• Низкую стоимость изделий, надёжность и экономичность эксплуатации.
• Долговечность. Коммуникации, собранные из гофрированных труб, прослужат не менее 50-70 лет.

Несмотря на большое количество достоинств пластиковая гофра имеет и недостатки:

• Низкую морозостойкость.
• Повышенный уровень шума.

Стандарты изделий

Требования к техническим характеристикам и размерам гофротруб из полимерных материалов устанавливает ГОСТ Р 54475-2011 и ТУ 2248-001-96467180-2008.

Размеры

Гофротрубы реализуются в отрезках длиной 6 или 12 м и имеют следующие габариты сечения (таблица 1):

Таблица 1

Наружный диаметр, мм	Внутренний диаметр, мм	Толщина стенки, мм	Ширина выступа гофры, мм
110	91	1,0	8,6
125	107	1,1	8,6
160	138	1,2	9
200	176	1,4	12
250	216	1,7	23
315	271	1,9	27
400	343	2,3	30
500	427	2,8	38
630	535	3,3	47
800	678	4,1	56
1000	851	5,0	60
1200	1030	5,0	80

Советы по выбору

Канализационная система будет функционировать бесперебойно только при условии грамотно выполненных работ по её сборки и укладки, а также правильного выбора всех комплектующих. Что касается труб, то они должны подбираться по следующим параметрам:

• Номинальному диаметру и толщине стенки.
• Длине секций.
• Виду системы — напорная и безнапорная.
• Предполагаемой нагрузки на систему.

Приобретать подобные изделия лучше в специализированных магазинах, где качество товара подтверждено соответствующим сертификатом с описанием технических характеристик и паспортом качества. Проверять также следует целостность упаковки и наличие на каждом отрезке трубы маркировки, состоящей из:

• Наименования или товарного знака предприятия — изготовителя.
• Условного обозначения.
• Даты изготовления.

Примерная стоимость

Стоимость пластиковых гофротруб для канализации зависит от типоразмера изделия, класса жёсткости, материала изготовления и производителя.

Средние цены на наиболее востребованную двухслойную гофротрубу ПНД с приварным раструбом приведены в таблице 2.

Таблица 2.

№ п/п	Наружный/внутренний диаметр, мм	Класс жёсткости	Цена 1 п.м, руб. с НДС
1	110/94	SN 8 — SN 9	210
2	160/136	360
3	250/216	758
4	230/200	SN 6 — SN 7	512
5	250/216	622

Лучшие отечественные и зарубежные компании производители

Наиболее известными производителями пластиковой гофры для канализации являются компании:

• Wawin (Голландия).
• PIPELIFE International GmbH (Австрия) — трубы Прагма.
• Polieco (Италия) — канализационная гофра Корсис ПРО.
• российские компании — ФД-пласт, Полипластик, Политек.

Особенности монтажа и демонтажа

Устройство самотечной канализационной системы выполняется в соответствии с требованиями действующих СНиП. Прокладка трубопровода из гофры производят в несколько этапов.

Отрывка траншеи

Прямолинейную траншею копают от точки выхода из дома до септика или центральной магистрали с уклоном 7 мм/м. п. для трубопроводов диаметром 150 мм и 8 мм — для диаметра 200 мм, повороты допустимы только в колодцах. Ширина канавы должна быть больше наружного диаметра трубы не менее, чем на 40 см(по 20 см с каждой стороны). Глубину её залегания рассчитывают исходя из толщины промерзающего слоя грунта в регионе. Дно траншеи выравнивается и уплотняется.

Устройство песчаной подушки

Дно подготовленной канавы следует отсыпать песком, толщиной слоя в 15-20 см. Песчаная подушка повысит сопротивление трубы к раздавливанию, в случае неравномерной просадки грунтового основания.

Методы соединения гофрированных труб

После окончания работ по отрывке траншеи и подготовки основания, трубы соединяют между собой и выполняют их укладку.

Соединить гофротрубы между собой можно несколькими способами:

• Муфтовым — с использованием муфты и уплотнительного кольца. Соединяемые поверхности очищаются от загрязнений и смазываются силиконовым герметиком с водоотталкивающим свойством. Затем в волну гофры одной из труб вставляется уплотнитель. Для изделий диаметром менее 200 мм место установки кольца — вторая волна, для труб большего диаметра — первая волна. Кольцо обеспечивает полное прилегание фитинга и гарантирует герметичность соединения.

• Раструбным — используется для труб диаметром более 250 мм. Раструб изготавливается отдельно и приваривается к концу труб на этапе производства гофры. Монтажный конец одного из соединяемых отрезков вставляется в раструб последующей детали с применением силиконовой смазки, а затем фиксируется посредством уплотнительного кольца.

• Сваркой встык — применяется для изделий малого диаметра. Два конца труб вкладывают в специальный сварочный аппарат, в котором происходит расплавление торцов и соединение их между собой, путём взаимного проникновение молекул полимера обеих деталей друг в друга.

Обратная засыпка траншеи

Канализационный трубопровод сначала засыпается песком на 30 см с послойной проливкой водой. После этого канава полностью заполняется грунтом.

Монтаж колодцев

Смотровые колодцы монтируют через 35 метров на прямолинейных участках и поворотные колодцы в местах, где есть необходимость изменить направление трубопровода. Для контроля состояния канализационной сети через каждые 15 м прямой линии устанавливают ревизию или прочистку.

Советы по обслуживанию канализационных трубопроводов

Для обеспечения нормальной работы канализационной коммуникации необходимо регулярно выполнять её обслуживание. Под обслуживанием понимается проведение комплекса мероприятий (текущего и капитального ремонта, а также технического обслуживания), в ходе которых можно выявить все проблемы в работе системы и устранить их. Заключается он в выполнении следующих действий:

• Визуального осмотра трубопровода и колодцев.
• Регулярной чистки и промывки труб и камер септика.
• Текущего или капитального ремонта, в ходе которого выполняют замену изношенных участков трубопроводов и люков смотровых колодцев. При необходимости восстанавливают горловины колодцев, ремонтируют насосное оборудование и задвижки.
• Испытания системы на герметичность.

Своевременное проведение таких мероприятий позволит предупредить возникновение серьёзных повреждений этих коммуникаций.

Заключение

Прочные, надёжные, просто монтируемые гофрированные трубы являются оптимальным вариантом для устройства эффективной и долговечной канализационной системы, дренажных и ливневых водоотводов. При соблюдении нормативных правил прокладки обустроить такого типа коммуникации в частном доме можно самостоятельно.

Если у вас есть интересные идеи, то поделитесь ими с нашими читателями в комментариях к статье и в социальных сетях со своими друзьями.

Даже в древние времена устройство быта люди обустраивали сточную систему, выкладывая сточные канавы камнями. Но после того, как освоили литейное дело и начали производить трубы из металла.

Трубы из металла и начали применять для прокладки канализации, но в современном мире в канализационной системе очень часто стали использовать трубы из пластика. Трубы из пластика для канализации бывают гладкими и гофрированными.

Общие сведения

Чтобы производить гофрированные полипропиленовые трубы созданы новые технологии, которые учитывают применение сложных полимеров, которые отличаются большим сопротивлением к разным химическим воздействиям и ударопрочностью.

Данные приобретенные качества увеличивают срок использования канализационных труб. С внешней стороны гофрированные трубы имеют ребристую поверхность, то есть гофру, а с внутренней стороны трубы имеют очень гладкую поверхность.

Существует ряд плюсов при применении гофрированных труб при монтаже наружного трубопровода, далее мы их перечислим:

1. Трубы имеют доступную цену;
2. Трубы просты в установке, не требующие использования какого-то специального оборудования;
3. Очень долгий срок службы примерно пятьдесят лет.

Виды труб

Как универсальный материал гофротрубы для канализации используют как в личном строительстве, так и на производстве. Их применение будет зависеть от характеристик и вида строительного материала. Посмотрев на вышенаписанный материал, хотим предложить классификацию гофрированных труб.

• Электромонтажные гофрированные трубы обладают средними оценками по прочности и по гибкости, которая состоит в механической устойчивости;
• Гофрированная труба однослойная. У нее лёгкий вес и отличной гибкостью, используют для защиты газопроводов и электрокабелей;
• Двухслойные гофрированные шланги. Используют для защиты электрических кабелей.
• Труба гофрированная двухслойная, более прочные к механической и химической нагрузке и используют их в канализационных трубопроводах.
• Гофрированные трубы подразделяют на следующие группы:
• Легкие трубы. Они обладают низкой механической устойчивостью. Их нельзя использовать под землёй, а можно использовать только для наземного монтажа;
• Тяжелые трубы. Они имеют среднюю механическую устойчивость и их используют для коммуникаций, расположенных под землёй;
• Сверхтяжелые трубы. Имеют большую механическую прочность и по этой причине их применяют для устройства трубопровода в специальных условиях, например под проезжей частью или под железной дорогой.

Негорючий материал из полимера необходим для производства трубопровода и имеет диэлектрические качества, что позволяет прокладку электрического кабеля, потому что не потребуется заземление. Данные трубопроводы имеют диаметр от 16 мм до 63 мм. Главной характеристикой является гибкость и жесткость, они определяют назначение определённого вида гофрированной трубы.

Реберная жесткость гофрированных труб, позволяет осуществить монтаж канализационной системы даже на глубине в двадцать метров под землёй и ливневой канализации.

Данные параметры материала способствуют переносить различные механические нагрузки, например давление грунта, что даёт возможность монтажа под землёй.

Не гофрированные трубы (гладкие) отлично подходят для электропроводки, а также систем дренажа и канализации.

Для строительства систем дренажа из труб ПНД почти идеальны, потому что они лёгкие и с готовой перфорацией   Этот материал покупают намотанным на бухты.  Хорошая эластичность труб позволяет сделать сборку труб без применения компрессионных фитингов это сильно экономит средства и время.

Чтобы смонтировать канализационный трубопровод подойдет двухслойная гофрированная труба диаметр которой состоит из 110 до 200 мм.

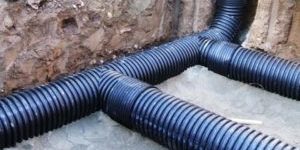

Монтаж гофрированных труб канализации

Для установки канализационного трубопровода из гофрированных труб нужно следовать следующим правилам:

1. Подготавливаем траншеи;
2. Укладываем и присоединяем трубы;
3. Засыпка траншей.

При подготовке траншей нужно выдержать уклон труб канализации для того, чтобы нормально функционировала самотечная система.

Траншея должна быть комфортной ширины для монтажника, а это значит, что между стенкой траншеи и трубами расстояние должно быть примерно двадцать сантиметров. Обязательно дно траншеи осматривают на наличие больших камней или мёрзлых участков земли, в том случае, если данные огрехи найдены, то их следует засыпать землёй и уплотнить.

Если же грунт окажется рыхлым, то его дно необходимо укрепить бетоном. На каждый вид грунта необходима «подушка» из песка либо некрупного гравия высота ее должна быть примерно 15 см. Но не нужно уплотнять те места, где предполагается установка смотрового колодца, около двух метров до колодца. Для своей застройки, во время монтажа трубопровода, укладка в траншеи труб возможна вручную, а вот монтаж центральных магистралей производят при помощи подъёмных кранов.

Способы соединения

В частном строительстве соединение труб производят в раструб, то есть соединение в воронкообразное расширение. Такая технология соединения труб возможна только весной или летом при температуре +15 градусов. Но для начала необходимо сверить размеры, которые указаны в проекте, а также совершить проверку на наличие видимых ошибок.

Трубы укладывают по борту траншеи, так чтобы раструбы были повернуты в другую сторону от наклона. Для начала обеспечивают защиту раструба и гладкой части труб. На втором витке гофрированной трубы, в паз укладывают прорезиненные уплотнители (кольца) и обязательно профиль уплотнителя должен быть направлен в другую сторону от ввода трубы в раструб. Когда для сборки трубопровода из пластика используются соединительные детали из других материалов, например железобетона, асбестоцемента или же чугуна используют специальные фитинги в виде муфт или же фланцев.        Муфтовое кольцо внедряют в первый или во второй паз рифленых ребер, например диаметр 25-12 см вставляют в первый, а если диаметр 12-20 см, то в другой.

Благодаря муфтам получается надёжное герметичное соединение труб.

Так же трубы соединяют при помощи сварки и сварку осуществляют сварочным аппаратом.

Сварка труб осуществляется следующим образом: сначала разогревают торцевые участки труб до того, как полимерный материал начнёт плавиться и соединяют их с установленным давлением. После чего появляется единый шов. Необходимо учитывать, то какая у труб толщина стенок и диаметр монтируемых деталей.

В траншеи между труб на 8-100 мм, засыпают песок и уплотняют. А сверху песка засыпают грунт, который извлекали, когда копали траншею. Очень важно проследить за тем, чтобы в грунт не попадали валуны или огромные комки мерзлой земли.

Сравним трубы из ПВХ и ПНД

Установка гладких полиэтиленовых труб производится тремя способами:

1. В фитинге устанавливают спираль, которую нагревают паяльником и образуют плавленый шов;
2. Плавление шва встык при помощи паяльника и остывания шва;
3. При помощи компрессионной муфты.

Трубы из полиэтилена и фитинги имеют стойкость к нефтепродуктам, бытовой химии, щелочам, жирным маслам и кислотам. Трубопровод канализации выдержит залповый сброс горячей воды или промерзанию воды в трубопроводе. По технической несовместимости монтаж труб из ПВХ и труб из ПНД невозможно.

Трубы из ПНД и трубы из ПВХ, на сегодняшний день очень популярны и какие из них использовать, зависит от назначения и фирм производителей.    Наиболее известные и широко используемые производители это «КОРСИС», «ПРАГМА», «ФД- пласт» и многие другие. Трубы из полиэтилена обычно дороже труб из ПВХ примерно на 25%; Когда ПВХ нагревают, то он выделяет плохие вещества и растворяется в некоторых химических веществах;

Трубы из ПВХ при минусовых температурах становятся довольно хрупкими. ПВХ при отрицательной температуре становиться хрупким.

Полимерные гофрированные трубы для канализации используют вместо бетонных, металлических и чугунных предшественников. Имея ту же высокую надежность и длительное время эксплуатации, у гофрированной канализационно-промывочной трубы вес в несколько раз меньше, и устанавливается она очень просто.

Содержание

Классификация канализационных труб

Гофрированные изделия встречаются однослойные и двухслойные. Двухслойное строение является более прочным и легко переносит давление грунта, когда употребляется при установке находящийся под землей канализации. Деление двухслойных волнистых изделий для канализации на виды необходимо для использования различных материалов для их изготовления:

1. Гофрированные трубы из поливинилхлорида (ПВХ), употребляются в системах промышленных канализаций, основном водостоке, для пригородных домов. Выдерживают мощные механические перегрузки, не засоряются во время эксплуатации, обладают рабочей температурой от -45 до + 55 градусов Цельсия, при маленьком промежутке времени до +95 С. Канализационные двухслойные трубы из ПВХ не подвержены коррозии, экологично безопасные, устанавливаются на глубину до 20 метров, имеют срок службы до 45 лет. Цвет волнистых труб для внешней канализации бывает темно-желтый, серый и лимонный.
2. Гофротрубы из полипропилена (ПП). Совершены для синтетически загрязненной земли и используются для дренажных, внешних и ливневых систем. Выдерживают разницу температур от -25 до +98 градусов Цельсия, имеют повышенную механической прочностью, подходящую для грунта с песком, гравием и т. д. Невосприимчивы к действию химических образований в водянистых отходах.
3. Гофротрубы из полиэтилена невысокого давления (ПНД). Обладают такими же качествами, как и трубы из ПВХ. Они экологичные, выдерживают обширный диапазон изменения температур, обладают повышенной герметичностью и простотой при демонтаже и ремонте.

Описание и использование

Труба двухслойная гофрированная канализационная употребляется для ливневой, безнапорной, санитарной, общесплавной индустриальной и внутренней канализации. Она обладает выемками, расположенными на одинаковом расстоянии друг от друга. Эти впадины расположены по всей длине конструкции. Представленный гофрированный профиль гарантирует нужную кольцевую жесткость. По сопоставлению с гладкими конструкциями, бугристые в несколько раз обгоняют их по стойкости и прочности. Гофрированные изделия, в зависимости от параметров, делятся на:

1. Легкие волнистые изделия, которые имеют невысокую механическую стойкость, употребляются для сооружений внешней канализационной системы.
2. Тяжеловесные волнистые со средним уровнем машинной стойкости, используются для находящегося под землей канализации.
3. Сверхтяжелые бугристые с высочайшей механической стойкостью подходят для прокладывания канализации под ж/д полотном или автотрассой.

Разновидность видов волнистых изделий удовлетворяет запросы различных конструкций канализации.

Конструкция ливневой канализации

Ливневой сточной канавой называется безнапорная система каналов и установок для сбора, просачивания и отвода осадков и оттаявших вод. В большинстве случаев это накрытые решеткой дождесборники — двухслойные бугристые изделия, по которым дождь направляется в колодец или сборник. Их лучше выбирать с отверстием для закрепления конструкции, что разрешает ускорить течение сточных вод.

Гофротрубу для канализации желательно класть с наклоном 2%, то есть по 2 см на 2 м изделия. Чтобы канализационнопромывочные конструкции не промерзали, их ставят ниже уровня замерзания почвы. Участок изделия, который располагается в зоне замерзания укрывается теплоизолятором для того, чтобы в середине не образовалась минусовая температура. В зависимости от количества погодных осадков региона, размер гофротруб для ливневой канализации варьируется от 115 до 215 мм.

Конструкция внешней канализации

Внешняя канализация очень существенна для отведения стоков и иных отходов. К гофротрубам для внешней канализации предъявляют ряд условий:

1. Стойкость к составу отходов.
2. Крепость, экологичность, термоустойчивость.
3. Простота сервиса.

При укладке гофрированных изделий для внешней канализации предусматриваются состав почвы и загруженность потока. У канализационной гофрированной трубы 110 мм объем начинается не менее указанного числа. Если канализационно-промывочная конструкция кладется в зоне озеленений, то предпочитается простой вид; в зоне с маленьким потоком передвигающегося транспорта — тяжёлая конструкция; под автомагистралями и ж/д полотном — сверхтяжёлая разновидность изделия.

При выкладке гофрированных канализационно-промывочных конструкций в одинаковой почве, видно одно из ключевых достоинств изделия: грунт вплотную прилегает к щербинам гофропрофиля, и она приобретает устойчивое положение.

Преимущества гофротруб

Гофротрубы для канализации имеют высокую предельную возможность устойчивости, по сравнению с железобетонными и чугунными конструкциями, и весят мало. При этом в канализационно-промывочных гофрированных двухслойных трубах имеются кольца, жесткость которых разрешает выдерживать давление почвы на глубине до 25 метров. Одни просто устанавливаются с помощью особого растворителя, который соединяет трубу с фитингом. Для иных труб используют классические способы соединения.

Многие изготовители выпускают гофротрубу с выступающим углубленным краем для соединения с иными частями канализации, что в окончательном виде дает большую непроницаемость. Использованный материал, из которого сооружают трубы, не поддается ржавчине, будь это ПВХ, ПНД или ПП.

Занимательный факт. Поскольку гофротрубы используются довольно часто, изготовители сделали нижнюю границу расценки доступной для всех, при этом свойства остались на высоком уровне:

1. Для ливневых, дренажных и наружных конструкций канализации считается главным температурный режим, который могут вытерпеть гофрированные трубы.
2. При применении труб в муниципальных системах, а особенно в производстве, нужна устойчивость к синтетическому составу отходов, чтобы исключить наслоения внутри трубы.
3. При соответствующем техобслуживании и верной эксплуатации, двухслойные гофрированные трубы для канализации прослужат 60 лет и более.

Упругие двухслойные трубы

Для обустройства магистралей, отвода дождевых и грунтовых вод, а также систем наружной канализации, обычно используют именно такие изделия, которые производятся по технологии соэкструзии 2 стенок. В отличие от однослойных труб, обладающих диаметром до 170 мм, они обрисовываются большими сечениями (250−860 мм).

Двухслойные продукты с гофрой позволено укладывать на серьезную глубину (до 14 метров), устанавливать бестраншейным методом, а также в канаве открытого характера. Если проводка магистрали производится бестраншейным способом, переходы между самостоятельными частями трубопровода делаются посредством конструкции колодцев из железобетонной материи.

Так как двухслойные конструкции не боятся химических действий, они без проблем могут переносить любые хозяйственно-повседневные и большинство индустриальных стоков. А конструкции с гладкой внутренней плоскостью разрешается прокладывать в канализацию с объективно малозначительным уклоном (наименьшая опасность возникновения засоров и скопления мусора в трубах).

Еще одно достоинство гофротруб заключается в том, что они замечательно переносят и невысокие, и большие температуры. За счет этого их использование в качестве наружных систем в холодном климате со значительными минусовыми или плюсовыми температурами не порождает никаких проблем. Ставить такие трубы также нетрудно.

По сути, их установка не требует применения каких-либо трудных соединительных составных частей (переходников, тройников и пр.), а также дорогих фитингов. Благодаря этому совместный вес трубопровода понижается, а процесс его прокладки становится проще. Причем монтаж гофроизделий доступен в грунтах с чувствительными уклонами и порогами рельефа, они прекрасно «подлаживаются» под все изгибы, не теряя при этом своих прочностных характеристик.

Достоинства материалов для изготовления труб

Для дренажных и наружных канализационных трасс рекомендованы трубы с 2 слоями из полипропилена, которые готовы отводить горячие (до +97 °С) индустриальные и бытовые стоки с большим показателем агрессивного действия. По таким трубопроводам можно смело перемещать любые жидкие отходы жизнедеятельности людей, минеральные соли, щелочи.

Плюсы полипропиленовых труб гофрированного характера следующие:

1. Высокая ремонтопригодность.
2. Сорт жесткости строений — SN8 (выдерживают перегрузки от 12 килоньютон на квадратный метр).
3. Завышенная (до 8 килоджоулей на квадратный метр) крепость при действиях ударного характера.
4. Замечательная стойкость против коррозии.
5. Плоскость труб не боится низких температур (никаких отрицательных последствий для трубопровода при -25 °С).
6. Возможность подсоединения к колодцам всех типов.
7. Необыкновенный пропускной ресурс при минимальных уклонах трассы.

Гофрированные поливинилхлоридные трубы чаще употребляются для прокладки внутренних канализаций. Они характеризуются меньшим внешним диаметром (до 115 мм), а также:

1. Простотой в ремонте.
2. Стабильностью к ультрафиолетовым лучам и старению.
3. Высочайшей пожарной безопасностью.
4. Долгим сроком службы (около 55 лет).
5. Стойкостью к завышенным (+55°) и заниженным (-45°) температурам передаваемого потока.
6. Доступной стоимостью.
7. Экологической безопасностью.
8. Внушительной крепостью на разрыв (от 100 ньютон).

Особенности монтажа

В частной постройке трубопроводы из гофрированных изделий кладутся в траншеи, а их комбинирование между собой производят раструбным методом. При проведении работ предпочтительно придерживаться далее обозначенных правил:

1. Каждое изделие перед укладкой канализационно-промывочной трубы в траншею тщательно проверяют на факт тех или иных дефектов, возможных недостатков.
2. Желательно совершать работу при температуре окружающей среды от +15 градусов и выше.
3. Перед помещением труб в траншею, рекомендуется их разместить на плоскости по периметру рва, распределив раструбы конструкций в сторону, которая представляет собой противоположный уклон к магистрали.

Концы труб и раструб хорошо очищают, удаляют с них грязь. Необходимо добавить, что обязательным условием монтажа гофротруб считается использование уплотнительных колец. Такие трубные конструкции стали настоящим открытием последних лет в области гофротруб, используемых для прокладки канализационных сетей. Для их формирования используются особые виды полимеров, которые различаются уникальной стойкостью к внешним воздействиям и влиянию агрессивных химических составов, а также продолжительным сроком службы за счет большого противодействия к старению.

Гофрированные конструкции обладают ребрами, которые гарантируют повышенную прочность. По этой причине их рекомендовано прокладывать на наиболее сложных участках трубопроводов, находящихся под дорогами и в местах, где выявлено сильное давление земли. При этом повышенная прочность в описываемых продуктах сочетается с отличной гибкостью, что дает вероятность использования данных труб при монтаже сложных по строению сетях с огромным числом изгибов и крутых поворотов.

К прочим достоинствам гофроконструкций относят: их безукоризненно гладкую поверхность (внутреннюю), исключающую малейшую возможность образования наростов в трубах; долгое время использования без ремонта (до 55 и более лет); простоту монтажа (не требуется применять вспомогательные машины, специальный инвентарь, громоздкую дорожную технику).

Статья размещена в рубрике|подрубрике

Прокладка подземных канализационных коммуникаций относится к разряду важных работ при возведении любого вида сооружений, при этом задача выбора оптимального по своим характеристикам и стоимости материала осложняется тем, что прочный металлический трубопровод без изоляции запрещено прокладывать под землей. При замене металла на гладкий пластик он не всегда выдерживает нагрузки грунта при высокой глубине залегания, поэтому была разработана гофрированная труба для канализации, имеющая прочность стали и высокую коррозионную стойкость полимеров.

Появившиеся на рынке сравнительно недавно гофрированные канализационные трубы прочно заняли свою нишу при прокладке трубопроводов большого сечения в промышленной, строительной отрасли, коммунальном хозяйстве, химическом производстве. В быту трубы данного типа для прокладки канализационных магистралей практически не используют — невысокую глубину залегания до 2000 мм при малом диаметре трубопровода 110 или 160 мм отлично выдерживают при любых погодных условиях оранжевые гладкостенные и довольно прочные трубы из обычного и непластифицированного поливинилхлорида (ПВХ, НПВХ), полипропилена (ПП). Гофрированные трубы большого диаметра обычно используют в бытовом хозяйстве для других целей, где их установка может оказаться экономически и функционально целесообразной в сравнении с традиционными материалами.

Для использования гофротруб полезно знать области их применения, материалы изготовления, технологию производства, физические и химические характеристики, приблизительную стоимость.

Что такое гофрированная труба

Типичная гофрированная труба представляет собой двухслойное изделие, наружная оболочка которого в виде гофры противостоит механическому воздействию грунта при углублении в землю, а гладкая внутренняя облегчает протекание различного вида жидкостей, оказывая наименьшее сопротивление потоку. Также внешняя оболочка защищает внутреннюю поверхность от вредного для ее структуры ультрафиолетового излучения — она делается непрозрачной и окрашивается в разные цвета. Стандартные материалы, используемые при изготовлении канализационных гофротруб — наружная оболочка из полиэтилена низкого давления (ПНД), внутренняя — из полиэтилена высокого давления (ПВД) или полипропилена (ПП).

Хотя трубы имеют наружную гофру, их невозможно изогнуть в нужном направлении, поэтому производитель наряду выпускает ряд фасонных изделий, при монтаже которых изменяют направление магистрали, делают отводы и переходы на другое сечение примыкающих трубопроводов.

Одной из важных характеристик выпускаемых промышленностью гофротруб является класс прочности, определяющий возможность их использования в различных целях.

Следует отметить, что на строительном рынке реализуются универсальные канализационные трубы из полиэтилена (двухслойные гофрированные), имеющие невысокую стоимость около 60 руб. за погонный метр и предназначенные для прокладки электрокабельных линий, они поставляются в бобинах определенной длины. Благодаря пластичной и гибкой гофре их можно разворачивать в любом направлении и использовать в бытовом хозяйстве для прокладывания стоковой и ливневой канализации, правда, из-за небольшой ребристости внутренней поверхности применять их для транспортировки фекальных отходов нежелательно.

Области применения

Гофрированные трубы для канализации в широких масштабах применяют государственные и коммерческие строительные организации, с их помощью монтируют следующие виды коммуникаций и инженерных сооружений:

• Собирают самотечные коммунальные канализационные магистрали для отведения сточных вод большого объема в городах и крупных поселках городского типа.
• Труба канализационная гофрированная 110, 160 мм в диаметре используется для монтажа безнапорной ливневой, стоковой канализации в быту, дренажа.
• Благодаря нейтральности материала изготовления к агрессивным веществам, с их помощью отводят химически активные производственные стоки предприятий.
• Устраивают проходы под транспортными магистралями для защиты другого типа коммуникаций.
• Применяют для санации трубопроводов (технология двустенного релайнинга), прокладывая внутри поврежденных труб.
• Используют на предприятиях, производящих сельскохозяйственную продукцию для навозоудаления и отвода сточных вод с животноводческих комплексов, птицефабрик.
• Гибкие гофрированные трубы применяют для прокладки электрических кабелей и телекоммуникационных сетей, в качестве шахтных элементов вентиляции для отвода и подачи воздуха.
• В быту с использованием гофротруб производят реанимацию колодцев из бетонных колец, вставляя их во внутреннюю полость, из наиболее жестких модификаций большого размера (окружностью 1200 мм и более) делают водозаборные, дренажные, технические смотровые колодцы, выгребные ямы, устанавливая отрезки труб в вертикальном положении.
• Наибольший наружный диаметр у стандартных популярных изделий под брендом Корсис 1200 мм, из отрезка такой трубы можно сделать кессонную камеру с помещенным внутри электронасосным оборудованием, погреб для хранения припасов, технологический смотровой колодец в точке подключения к центральному водопроводу, канализации, или подземную камеру для иных хозяйственных целей.

Разновидности гофрированных труб для канализации

Для канализации используют гладкостенные гофрированные двухслойные трубы, наружная оболочка которых окрашена в различные цвета для защиты внутренней поверхности от солнечного излучения. Однослойная гофротруба из-за своей неровной ребристой внутренней поверхности не используется для отвода канализационных стоков, в исключительных случаях ради экономии финансовых средств из нее делают своими руками дренажный трубопровод с отверстиями в стенках или покупают готовое аналогичное изделие у одного из многочисленных производителей.

Отличительная черта всех гофротруб — указание в их технических характеристиках параметра кольцевой жесткости, выраженного в условных единицах SN, соответствующих нагрузке в один килоНьютон на квадратный метр (кН/м²). Класс кольцевой жесткости указывает нагрузку на площадь (в квадратных метрах) трубы в радиальном направлении, при которой ее деформация не превысит 4%, в зависимости от его значения все трубы условно разбивают на следующие категории:

• Легкие. Канализационные трубы имеют кольцевую жесткость SN 2 — 4 — 6 класса, рассчитаны на укладку в грунт на глубину не более 6 м, изготавливаются из двухслойного полиэтилена ПНД и ПВД. К данной категории относят двухслойные гибкие гофрированные изделия из полиэтилена, основное назначение которых — прокладка кабельных электрических линий (наружная оболочка красного цвета), телекоммуникационной связи (синяя оболочка), а также ливневой, стоковой и дренажной канализации (наружная оболочка зеленого или черного цвета).
• Тяжелые. Кольцевая жесткость изделий данного класса — 8 — 10 — 12 SN, трубы изготовлены из полиэтилена или полипропилена, укладываются в грунт на глубину до 15 м, широко используются для прокладки большинства видов сетей коммунальных и промышленных канализационных магистралей.
• Сверхтяжелые. Высокопрочные трубы с показателем кольцевой жесткости в 16 — 24 SN делают из полипропилена, они предназначены для прокладки канализационных сетей под участками почвы, испытывающими высокие нагрузки: автомобильные дороги, железнодорожные пути, взлетно-посадочные полосы аэродромов.

В линейке продукции Корсис к сверхтяжелым относится серия АРМ, с наружным диаметром от 800 до 2400 мм, изделия имеют внутреннюю оболочку желтого цвета, выпускаются из двухслойного полиэтилена, внутри которого в гофре для повышения прочности размещены стальные вставки в виде колец. Данная труба способна выдержать осевые нагрузки в 24 SN при изготовлении под заказ, трубные отрезки обычно соединяются между собой посредством термоусадочных муфт и полиэтиленового прутка, который выдавливается ручным экструдером и прочно стыкуется с муфтой при нагревании ее поверхности газовой горелкой.

Материал изготовления и характеристики

Гофрированные трубы выпускают методом экструзии, выдавливая исходный материал через экструдер и формируя его наружную поверхность рядом пресс-форм, для понижения светопропускающей способности наружного слоя в его состав входят сажу, придающую оболочке черный цвет.

Популярная разновидность труб Корсис, поставляемая на отечественный рынок группой компаний Полипластик, и аналогичные изделия от фирм-производителей Политек, ИнжПласт, Polytron Prokan, Прагма, Corex изготавливаются из полиэтилена низкого ПЭ80, ПЭ63 и высокого давления (черная оболочка снаружи и светлая изнутри у Корсис) со следующими техническими параметрами:

• температура эксплуатации: от 0 до 40 °С;
• температура при проведении монтажных работ: -40 — +60 °С;
• кольцевая жесткость: 2 — 4 — 6 – 8 SN;
• высокая эластичность характеризуется относительным удлинением на разрыв, которое превышает 600%;
• срок службы не менее 50 лет;
• устойчивость к широкому ряду агрессивных химических соединений;
• безнапорные канализационные трубы не рассчитаны на удержание высокого напора, при испытаниях проверяют надежность стыковых соединений, которые обязаны выдерживать давление жидкости до 0,5 атмосфер;
• устойчивость стенки при температуре +80 °С и давлении 3,9 Па — 165 ч, при 2,8 Па — 1000 ч;
• плотность: 950 кг/м³;
• содержание углерода в наружном слое: 2 — 2,5%.

Многие предприятия выпускают двухслойные трубы из высокомодульного полипропилена блок-сополимера PP-b (в продукции Корсис имеют внутреннюю оболочку голубого цвета, у других производителей коричневая (рыжая) наружная оболочка и светлая внутренняя). Полипропиленовые трубы по основным параметрам ни в чем не уступают полиэтиленовым изделиям, некоторые отличительные особенности:

• кольцевая жесткость: 10 — 12 — 16 SN;
• плотность: 900 кг/м³;
• устойчивость к давлению в стенке 4,2 Па при температуре + 80 °С — 140 ч, при напоре 2,5 Па при температуре + 95 °С — 1000 ч;
• температурный диапазон эксплуатации: 0 — 95 °С;
• температура монтажа: -20 — +60 °С.

Вследствие недостаточно высокой прочности, эластичности и термоустойчивости, канализационные гофротрубы не выпускают из ПВХ, в продаже можно встретить широко применяемую в строительной отрасли для прокладки и защиты электрических кабелей однослойную ПВХ-гофру серого цвета с максимальным стандартным диаметром 50 мм (редко встречается сечение в 63 мм), которую с огромной натяжкой можно использовать для прокладки сетей ливневой и стоковой канализации.

Преимущества

Выпускаемые многими отечественными и зарубежными производителями гофротрубы для канализации имеют следующие особенности:

• В отличие от металлов обладают высокой химической и коррозионной стойкостью к воде и агрессивным химическим веществам (кислотам, щелочам, растворам солей, продуктам нефтепереработки).
• Эксплуатируются в широком диапазоне температур.
• Устойчивы к биологическому воздействию и минеральным отложениям, на внутренних стенках не образуется известковый налет.
• Форма изготовления в виде жесткого гофрирования придает изделиям прочность, превышающую значения у всех полимерных, асбестоцементных, бетонных, керамических аналогов при одинаковой площади сечения, и уступающую по показателям только металлам.
• Стойки к механическому истиранию внутренних и наружных стенок.
• Производитель выпускает широкий ряд муфт и фитингов, обеспечивающих удобное соединение элементов трубопровода при изменении направления и подключении отдельных ветвей, перехода с одного диаметра на другой, подсоединение трубопроводных линий из других материалов отличного диаметра.
• Благодаря малому весу, гофротрубы легче и проще монтировать, чем аналогичные изделия из других материалов.
• Материалы изготовления (полиэтилен и полипропилен) обладают высокой ударопрочностью и устойчивостью к деформации, наряду с высокой кольцевой жесткостью они эластичны и не разрушаются при сдавливании.

• Основные размеры труб составляют: в длину 6 или 12 м, стандартный диаметр 110 — 1200 мм, встречаются высокопрочные изделия диаметром 2400 мм (Корсис АРМ). Благодаря обширному ряду размерных параметров, гофротрубы широко используют во многих отраслях народного хозяйства, в строительной сфере и быту.
• При двухслойной структуре гладкая внутренняя стенка оказывает минимальное гидравлическое сопротивление канализационным стокам — это улучшает проходимость и позволяет избежать засоров.
• Область применения гофрированных труб намного выше, чем у гладких, в бытовом хозяйстве с их помощью делают водозаборные и дренажные колодцы, накопительные канализационные ямы, технические и смотровые колодцы, реанимируют бетонные колодезные кольца, во всех приведенных случаях используют изделия большого диаметра от 500 мм. Недорогие двухслойные изделия диаметром 110, 160 или 200 мм применяют для устройства обычной, стоковой и ливневой канализации, изделия с перфорацией используют для укладки в дренажные поля.
• Отечественный и зарубежный производитель указывает сроки службы своей продукции 50 лет и больше.

К недостаткам гофротруб относят низкую устойчивость внутренних стенок к ультрафиолету (при длительном хранении трубы с торцов закрывают защитными крышками), недостаточную термостойкость изделий из полиэтилена, сужающую сферы их использования. И, пожалуй, главными недостатками, ограничивающими широкое применение гофротруб в быту, является высокая цена популярных брендов, почти в два раза выше гладкостенных изделий, а также сложность раструбного соединения на резиновые кольца, требующая приложения значительных механических усилий и специального оборудования.

Как соединить

В зависимости от способа соединения гофрированные трубы изготавливают трех видов:

• Без раструба. Участки стыкуются между собой с помощью накладных соединительных муфт с использованием герметичных уплотнительных колец (муфтовый метод).
• С раструбовым концом. При изготовлении к одной из сторон трубы приваривают раструб, при стыковке используют уплотнительное каучуковое кольцо.
• Со встроенной в раструб термоусадочной муфтой. Данная технология рассчитана на соединение труб, работающих в системе напорной канализации, при стыковке муфту нагревают паяльной лампой, герметизация изнутри обеспечивается вставкой полиэтиленового прута.

Так как наружная и внутренняя оболочка большинства гофротруб выполнена из полиэтилена, их также соединяют общепринятым способом стыковки полиэтиленовых трубопроводов с помощью электросварных муфт или стыковой сваркой при использовании в системе напорной канализации, последний способ соединения трудоемок и невозможен при больших диаметрах, поэтому при монтаже не используется.

В большинстве случаев трубы в безнапорной канализации соединяют патрубковым методом с использованием герметичных каучуковых уплотнительных колец, при этом для ввода торца трубы в патрубок при больших диаметрах требуется приложение значительных физических усилий, недоступных обычному человеку. Соединение фрагментов трубопровода производят специальными приспособлениями, закрепляемыми на поверхности трубы и патрубка, после чего их сводят вместе приложением механического усилия. В некоторых случаях трубу заталкивают в патрубок спецтехникой — это значительно ускоряет проведение стыковочных работы.

Использование гофротруб для разных видов канализации на примере Корсис

Группа компаний Полипластик со штаб-квартирой в Москве и многочисленными подразделениями в бывших странах СНГ, является лидером по производству полимерных труб на отечественном рынке, выпускает популярную линейку продукции с брендом Корсис. Основные сферы использования продукции Корсис в зависимости от серии:

• Про SN8 — полиэтиленовые и полипропиленовые гофротрубы этой серии используют для прокладки магистралей хозяйственного, бытового и промышленного назначения, для ливневых коммунальных канализаций городов и поселков. В индивидуальном домостроении гофротрубы применяют при  подведении внутриквартальной (общедомовой) канализации к центральным коммуникациям.
• Про SN16 — повышенная осевая прочность позволяет использовать данную марку при прокладке всех видов канализационных коммуникаций общественного и бытового назначения, их используют также в качестве  пропускных труб под автодорогами и как футляры для менее прочных трубопроводов и кабельных линий.

• Протект SN24 — наружная оболочка изделия сделана из  свето- и термически стабилизированного полиолефина, что обеспечивает повышенную защиту от ультрафиолетового излучения при эксплуатации. Серия используется для прокладки канализации под транспортными магистралями с высокой нагрузкой на грунт и как защитная оболочка любых видов коммуникаций, ее отличительная особенность — повышенная светозащита, рассчитанная на использование изделий в южных районах.
• ИС SN8 — износостойкая (ИС) гофрированная труба применяется в канализации для отвода ливневых вод с высоким содержанием крупных частиц (камней), ее показатель устойчивости к истиранию выше, чем у других видов полиэтиленовых и полипропиленовых труб.
• Перфокор — трубы с частичной или полной перфорацией из полиэтилена или полипропилена с осевой жесткостью SN4, SN8 (при изготовлении под заказ возможны параметры SN16, SN24) предназначены для использования в дренажных системах. Перфорация имеет несколько типов нанесения и размещена во впадинах гофр, для предохранения от заиливания частицами наружного грунта выполняется обмотка поверхности синтетическим нетканым волокном (геотекстиль).

Гофрированные пластиковые трубы для безнапорной канализации рассчитаны на использование в промышленных, строительных, сельскохозяйственных отраслях народного хозяйства для транспортировки значительных объемов стоков и укладки на большие глубины. В индивидуальном хозяйстве для бытовых целей (восстановление и устройство различного вида колодцев) используют отрезки гофротруб большого диаметра. Из-за сложности монтажа и высокой стоимости бытовую канализацию из высокопрочных гофротруб прокладывают очень редко, предпочитая более дешевые гладкостенные НПВХ трубы или многофункциональные гофрированные для протягивания электрокабеля и отвода канализационных, ливневых стоков.

Добавьте страницу в закладки!Используемые источники:

• https://vseotrube.ru/materialy/gofrirovannye/dlya-kanalizatsii
• https://iseptick.ru/kanalizaciya/gofrirovannye-truby-dlya-kanalizacii-i-kak-osushhestvlyayut-ih-ustanovku.html
• https://tokar.guru/truby/gofrirovannaya-dvuhsloynaya-truba-dlya-kanalizacii.html
• http://okanalizacii.ru/sistemy/elem-i-oborud/gofrirovannye-truby-dlya-kanalizacii.html
