Как утеплить пол без использования электрических подогревательных систем

Системы теплых полов сегодня стали пользоваться у населения большой популярностью, так как позволяют эффективнее прогревать дома и квартиры. При правильном монтаже и эксплуатации такое отопление способно вовсе заменить стандартное, от радиаторов, но все же их преимущественно используют совместно. Подключают теплые водяные полы разными способами. Сегодня мы расскажем, как сделать теплый пол от отопления в частном доме. Такая схема пригодится тогда, когда уже все смонтировано и работает, но было принято решение добавить подогрев.

Как сделать теплый пол от отопления в частном доме

Условия установки водяного теплого пола

Если свой дом вы строите самостоятельно, то предусмотреть разводку теплого пола по комнатам не будет сложно. Вам достаточно все делать поэтапно, рассчитывать высоту порогов дверей и самих помещений. Но бывает так, что в купленном доме или коттедже уже все установлено, а полы с подогревом застройщик не предусмотрел. В такой ситуации произвести установку становится очень сложно – вы либо вынуждены производить демонтаж напольного покрытия и стяжки, либо поднимать уровень пола, что допустимо не во всех случаях.

Разводка теплого пола

Можно придумать решение проблемы, но оно всегда будет связано с некоторыми условностями. Давайте попробуем копнуть глубже, и разберемся в строении пола, прежде чем давать советы.

Схема «пирога» пола с водяным подогревом

На картинке выше прекрасно видно, что система теплого пола включает в себя несколько слоев, каждый из которых имеет свою толщину. Общая толщина при этом может достигать 10-15 см — сильно уменьшать ее нельзя, так как выделяемое тепло может негативно сказаться на целостности напольного покрытия. Давайте по порядку о каждом слое.

1. Основание или черновой пол представляет собой бетонную плиту в виде готового ЖБИ или залитую по опалубке или грунту. Эта часть пола несет на себе основные нагрузки и предварительно выравнивает пол в помещении. Ее толщина в расчет фактически не берется, так как ниже опускаться некуда. В зависимости от типа пола под основанием могут находиться слои гидро- и пароизоляции, а также слой экструдированного пенополистирола в качестве утеплителя.

   Черновой пол

2. Далее на пол укладывается гидроизоляционный слой. Его необходимо делать на межэтажных перекрытиях, чтобы исключить возможность подтопления нижних этажей.
3. Третьим слоем идет утеплитель. Тут вариантов несколько – можно взять пенополистирольные плиты, в которых уже имеются пазы под разводку теплых полов, можно взять простые плиты, а можно и фольгированный материал на вспененной полимерной подложке. Названий у них много, но самый известный – пенофол. Установка слоя утеплителя необходима в обязательном порядке, иначе большая часть тепла будет уходить на прогрев грунта и чернового пола, что совершенно не нужно.

   Вспененный фольгированный утеплитель

Интересно знать! Разные утеплители в слоеном пироге теплого пола могут занимать от 1 до 10 см высоты комнаты, в зависимости от материала и типа пола.

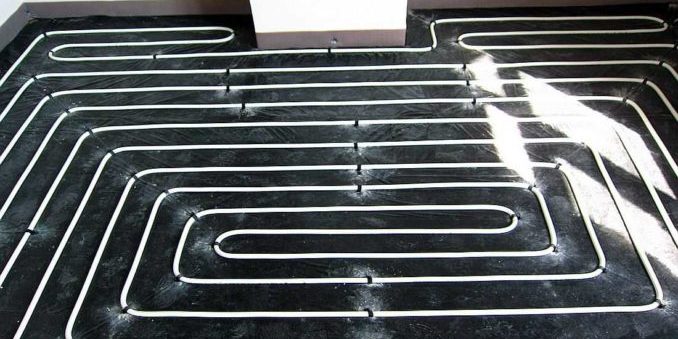

1. Поверх утеплителя выполняется разводка полимерных труб, по которым будет циркулировать теплоноситель. Для них существует множество систем крепления, каждая из которых также имеет определенную высоту. Материал труб разный – чаще всего берут сшитый полиэтилен или металлопластик. Второй вариант лучше, так как слой металла в трубе не дает ей сильно расширяться во время нагрева, что способствует увеличению срока службы стяжки, однако укладывать проще первый тип.

   Теплораспределительные пластины

   Поверх теплого пола делается еще один слой стяжки – обратите внимание, что под сеткой настелена гидроизоляционная пленка

2. Следующий слой – чистовая стяжка, толщина которой рекомендована не меньше 8,5 см. Это обеспечивает более равномерный прогрев с умеренной скоростью, что помогает сохранить отделку из керамической и прочей плитки, которые приклеиваются к основанию.
3. Последний слой – напольное покрытие. Он может занимать, в зависимости от ровности чистовой стяжки, от 8 до 20 мм. Также на этот параметр влияет тип материала отделки.

   Ламинат и теплый пол в одной конструкции

Вот и получаем минимальную толщину утепленного пола в упомянутые средние 12 см. Это значение может быть и больше – нужно смотреть на конкретный объект.

Варианты подготовки пола

Получается, что для установки подогрева на уже готовое основание, пол нужно либо заглубить на это значение, либо поднять. Решиться на первое и второе сможет далеко не каждый – это и большие финансовые затраты, и физические усилия, и технические моменты, про которые сейчас говорить нет смысла, не видя конкретного объекта, но с чем-то приходится всегда поступаться. Как же быть в этой ситуации?

1. Проще всего демонтировать старый пол и добраться до основания. Да, это много грязи и пыли, но зато вы сможете уместиться в уже существующую высоту порогов дверей. Вам не придется их переделывать и уменьшать высоту комнаты. А если подумать, что переустановка дверей – это еще и гарантированная порча отделки стен, сомнений оставаться не должно. Чтобы не изматывать себя физически, для такой работы можно нанять гастарбайтеров – ломать не строить. Для других моментов приглашать «специалистов» такого уровня не советуем. Также необходимо организовать вывоз строительных отходов, заказав грузовой автомобиль. Если ваши полы уложены по грунту, то у вас есть уникальный шанс заглубиться на любую глубину, выполняя все технические требования. Вы можете использовать любой утеплитель.

   Добираемся до чернового пола

2. Если заглубиться сильно не получается, в качестве изолятора берем 8-миллиметровую вспененную подкладку и укладываем фольгированной стороной кверху, чтобы создать теплоотражающий экран. Энергоэффективности такой изоляции будет вполне достаточно, чтобы увеличить КПД системы водяного теплого пола.

   Профильная подложка под трубы теплого пола

3. Если места совсем не хватает, то можно сократить толщину стяжки. Делать это нежелательно, но иногда выхода не остается. Как вариант, можно взять наливной пол и покрыть трубы его слоем, чтобы над ними было хотя бы 2 см бетона.
4. Есть и другой способ, в котором верхний слой стяжки не потребуется вовсе. Для его реализации поверх чернового основания нужно налить стяжку, чтобы вывести ее точно в горизонт, при этом делаем ее минимально возможной.

   Равномерно распределить тепло помогут специальные металлические пластины

5. Далее на пол укладываются профилированные маты из пенополистирола, на поверхности которых есть небольшие бобышки, выполняющие сразу две функции. Первая – удержание труб и термораспределительных пластин, вторая – несущая. Материал будет выдерживать статические и активные нагрузки при эксплуатации напольного покрытия.
6. В пазы пенополистирольных плит укладываются металлические рассеиватели, которые равномерно передадут тепло к напольному покрытию. Давайте остановимся на этих деталях чуть подробнее.

   Подложка (маты) для теплого водяного пола

Таблица. Основные виды пластин.

Вид пластины, фото	Описание
Пластина из нержавеющей стали
Алюминиевая пластина	Второй вариант изготавливается из алюминия. Теплопроводность этого металла лучше, чем у стали, однако форма канала тут не такая – стенки идут вертикально, из-за чего площадь контакта несколько уменьшается. Фиксация трубы менее надежная – она просто укладывается внутрь и лежит под собственным весом. Можно догадаться, что из-за этого не получается плотного прилегания, поэтому, несмотря на лучшие теплопроводные качества, такая пластина распределяет тепло хуже стальной при сопоставимой или даже большей цене.
Пенополистирольные плиты	Самым эффективным решением является пенополистирольная плита с фольгированной поверхностью. Прямо в ней с завода сформированы каналы для укладки труб. При необходимости поворота плиты подрезаются Г-образно и продавливается фольга в петлевом канале, который изначально глазу не виден. Эти каналы отчетливо просматриваются на приведенном фото. Экструдированный пенополистирол очень плотный, поверх него можно налить слой стяжки или установить напольное покрытие (например, ламинат) напрямую. В этом случае толщина нового теплого пола не превысит 6-7 см. Единственный недостаток такой системы – ее цена, превышающая в 3-4 раза варианты с прочими термопластинами.

В целом, применение такой системы выйдет значительно дороже, чем устройство бетонной стяжки, но в безвыходной ситуации выбора может другого не оказаться.

Как делать не нужно

Есть такие народные умельцы, которые толщину стяжки уменьшают так, что местами трубы видно из-под бетона. Другие не устанавливают утеплитель. Какими последствиями чреват подобный подход?

1. Во-первых, тепло будет распределяться во все стороны, об этом мы уже писали. Греть перекрытие бессмысленно.
2. Во-вторых, если снизу находится неотапливаемое помещение или улица, холод будет проникать через такой пол, также снижая КПД системы в целом.
3. В-третьих, недостаточный объем бетона приведет к его быстрому нагреванию и остыванию, то есть уложенная сверху плитка и клей для нее будут переносить резкие перепады температур, что нехорошо. Клей может не выдержать резких температурных деформаций и начнет разрушаться.

Толщина стяжки

Совет! Для настилаемых напольных покрытий такой режим эксплуатации никакого вреда не нанесет, поэтому решение имеет право на жизнь.

Подключение водяного теплого пола к основной системе отопления

Итак, с первым вопросом установки теплого пола в частном доме мы разобрались – как ни крути, а придется пол переделывать, вкладывая в это дело немалые деньги. А как же быть с разводкой труб по дому? Не переживайте, рушить еще и стены не придется – в частном доме без проблем можно запитать систему от стояка основного отопления.

В квартирах реализовать подобное намного сложнее, так как приходится согласовывать действия с теплосетями

В квартирах этот вопрос так легко не решается, так как для подключения требуется согласования с теплосетями. При запуске системы в работу вы заберете определенное количество тепла, и его недополучат другие жители вашего подъезда. Если в квартире нет индивидуального отопления, то ответ из служб будет всегда отрицательным. В качестве альтернативы вы можете использовать электрические теплые полы.

Схема врезки теплого пола в отопительную магистраль

Чтобы оборудование работало нормально, нужно обеспечить два обязательных условия.

1. Вода в трубах не должна нагреваться сильнее 55-ти градусов по Цельсию. Такой перегрев чреват повреждением напольного покрытия и выделением токсичных веществ из недорогих материалов (ламината, линолеума). По перегретому полу босиком будет ходить неприятно.
2. Обеспечить нужно потребный расход тепла, иначе на радиаторах температура снизится и никакого изменения в уровне обогрева вы не получите – только перераспределение его в помещении.

Подключить теплый пол можно несколькими способами.

Прямое подсоединение

Самый простой и примитивный способ – прямое подсоединение выводов теплого пола к радиатору отопления. Первый конец подключается к подаче, а второй на обратку. Приемлемого обогрева пола таким способом вы добьетесь только при соблюдении таких моментов.

Водяной пол подключен последовательно с радиатором

1. Общий котел, греющий воду, должен уметь в автоматическом режиме поддерживать температуру воды в системе. Если такой функции у него нет, отрегулировать нагрев будет проблематично.
2. Общая площадь обогреваемого помещения не должна быть больше 10 квадратов.
3. В систему ставится мощный насос, который обеспечит хорошую циркуляцию теплоносителя.

Замена или совмещение

Применять такое подключение не советуем по причине следующих недостатков.

1. Вода всегда двигается по пути наименьшего сопротивления. Этот путь пролегает через центральную магистраль, то есть основные трубы и радиаторы. По извилистым путям теплого пола жидкость будет двигаться с меньшей скоростью, что будет приводить к снижению температуры.
2. При увеличении температуры в системе, полы могут прогреваться больше положенного.

Некоторые горе-мастера подключают контур теплого пола к обратке, причем в разрыв. Делать так никогда не стоит. Да, вода потечет через контур, только вот расход теплоносителя существенно уменьшается. Хуже греют и пол, и радиаторы.

Подключение теплого пола через клапан

Правильным решением в такой ситуации будет подключение контура обогрева пола через клапан-терморегулятор РТЛ. Устанавливается такой он на обратке от батареи, после чего выполняется его точная настройка.

РТЛ клапан с терморегулятором

1. Устройство это сделано таким образом, что внутренние части (сильфон) реагируют согласно настройкам на изменение температуры. При достижении указанного порога клапан перекрывается, и вода в контуре теплого пола останавливается, отдавая тепло окружающему пространству.
2. В это время через радиаторы теплоноситель продолжает течь, что позволяет их оперативно нагреть.
3. Тепловая энергия от труб через стяжку или металлические пластины передается напольному покрытию, тем самым обеспечивая его прогрев.
4. Устройство имеет нижний пороговый уровень температуры теплоносителя, при достижении которого клапан снова открывается. Точнее все это происходит постепенно – нет разового перекрытия, а потом полного открытия. Фактически, ток воды просто замедляется, останавливается, ускоряется и так постоянно по кругу.

Строение теморегулирующего клапана

Такой режим работы не дает остынуть радиаторам. Отлично, все это хорошо, но и эта система имеет существенные недостатки. Первый – общая длина трубопровода не должна превышать 50-ти метров. При превышении этого порога наступает неравномерный прогрев пола, что связано с высоким гидравлическим сопротивлением – очень много поворотов. Решить этот вопрос можно путем разделения контура на 2-3 независимых участка.

Плюсов, несомненно, больше.

1. Такое подключение намного выгоднее систем, в которых входят мощные насосы и смесительные узлы.
2. Подогрев пола можно сделать в любом помещении, где установлен радиатор – от котла не нужно тянуть многометровые магистрали. Снова вперед выходит вопрос экономии.
3. Когда в радиаторах стоят воздушные терморегуляторы, пол можно запускать летом – он работает, а батареи остаются холодными.

Связка радиаторов отопления и теплого пола

Однотрубная разводка и подключение к ней

Когда в системе находится всего одна труба, по которой течет теплоноситель, она называется однотрубной или «ленинградкой». Раньше таким манером подключали все дома, но сейчас разработаны более эффективные рабочие схемы.

Однотрубная разводка

Для «ленинградки» характерна безотказная работа и высокая надежность. Главный ее недостаток – это падение температуры по ходу движения теплоносителя. Первые радиаторы намного горячее последних. Температуры для отдаленных от котла комнат может не хватать. Если к такой разводке подключить контур теплого пола, температура упадет еще сильнее, плюс возрастет гидравлическое сопротивления, что потребует установки дополнительного насоса.

Бухта трубы для теплого пола

Чтобы более-менее сбалансировать такую систему, вам потребуется соблюсти следующие требования.

1. Чтобы температура на радиаторах не падала, врезку нужно сделать на обратном участке магистрали, после всех батарей.
2. Использовать для этого нужно трубу DN
3. Такое подключение допускается лишь к контуру, в котором не более 5-ти радиаторов.
4. Чтобы поддерживать температуру пола на одном уровне нужно включить в систему трехходовой смесительный клапан.
5. Этот клапан устроен таким образом, что постоянно подмешивает к остывшей воде горячую, сохраняя температуру на одном уровне.
6. Вместе с ним в контур нужно включить насос для принудительно циркуляции. За счет него вода будет двигаться, даже когда клапан полностью перекрывается.

Трехходовой клапан для смешения теплоносителя

Как не колдуй, а результат всегда будет в чем-то отрицательным, если не делать изначально все как положено. Эта система тоже используется редко, так как стабильной ее работу назвать не получится. Работающий насос создает некоторое давление внутри контура, чтобы заставить теплоноситель течь в нужном направлении. При открытии клапана это давление передается и на радиаторы, создавая дополнительное гидравлическое сопротивление. Это вызывает разбалансировку радиаторов и меняет расход воды.

Когда отопление работает в таком режиме, нередко случаются аварии. Поэтому перед подключением задумайтесь, может дешевле будет протянуть трассу нормально от котла, через смесительный узел.

Процедура подключения теплого пола от радиатора

Разобравшись в схемах подключения, давайте посмотрим, как реализуется процесс с чисто технической точки зрения. Сразу предупредим, что выполнять такую работу должны профессионалы, так как аварии могут стоить слишком дорого. Не забывайте, что внутри труб будет протекать горячая вода, которая при протечке может натворить дел.

Для врезки нам понадобится только две детали: радиаторный кран, который будет установлен на подачу (он перекрывает ток жидкости в контуре теплого пола), и регулятор температуры РТЛ. Клапан должен быть оснащен термоголовкой, которая реагирует на температуру теплоносителя, а не воздуха в помещении. Выполняем работу в следующей последовательности.

1. На фото показаны две точки врезки в систему. Сверху проходит труба подачи – в нее врезан серый тройник, а снизу – труба обратки. Тут помимо тройника использованы небольшие отрезки полипропиленовых труб и три угловых тройника на 90 градусов. Оба вывода обращены вверх для удобства подключения. На обратном выходе еще не установлена головка под клапан РТЛ, поэтому начнем работу с ее установки.

   Шаг 1 – создание врезок в систему

2. При помощи любого уровня отмечаем вертикальную линию, чтобы получить точку крепления. Прикручиваем сюда клипсу-фиксатор для полипропиленовой армированной трубы. Крепится она на дюбель-шурупы или саморезы в зависимости от материала стен.

   Шаг 2 – разметка положения трубы по уровню

3. Впаиваем вывод и сразу фиксируем его в клипсе.

   Шаг 3 – пайка труб

4. Теперь у нас установлены оба резьбовых вывода под краны. Монтируем их согласно инструкции. В работе обязательно пригодится разводной ключ и уплотнительный материал для резьбовых соединений – сантехнический лен или лента фум.

   Шаг 4 – Установка крана и клапана

5. К выводам труб от теплого пола подсоединяются головки — с внутренней резьбой для обратки, и внешней – для подачи. В итоге выводы должны получиться на одном уровне с кранами от труб отопления.

   Шаг 5 – установка выводов на трубы РЕХ

6. Соединять все выводы мы будем гофрированной стальной трубкой. Это очень надежное решение.

   Шаг 6 – соединение труб

7. В завершение на кран подачи устанавливаем термоголовку. Существует их очень много разновидностей, главное не ошибиться с типом – об этом мы уже писали.

При запуске системы обязательно удостоверяются в том, что на всех соединениях отсутствуют течи. Если таковые есть, то котел отключается, перекрываются краны и проблема устраняется. Далее все происходит по той же схеме. Если все исправно работает, вы молодцы! Надеемся, статья была для вас информативной и полезной. Свои вопросы вы можете писать в комментариях, по мере возможности мы ответим каждому.

Видео — Как сделать теплый пол от отопления

Видео — Как подключить теплый пол к системе отопления

Теплые полы стали уже далеко не новинкой. Эту технологию используют для подогрева полов в квартирах, частных домах, офисах и различных других помещениях. Принцип действия их прост – они нагревают основание, находящееся под ногами, а также воздух в помещении, что позволяет достаточно хорошо прогреть любую комнату. Обычно они устанавливаются в добавление к основной системе отопления. Монтаж их не так сложен, каким кажется, но дело это довольно хлопотное. Как правильно сделать теплый пол? Этот процесс во многом будет зависеть от того, какой тип системы был выбран для монтажа.

Как правильно сделать теплый пол

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

На заметку! В определенных случаях теплый пол может полностью заменить систему центрального отопления. Но это возможно не всегда и от основных радиаторов отказываться все-таки не стоит.

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол
Наличие ЭМИ	Нет
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да
Простота ремонта	Сложный ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Делаем теплый водяной пол своими руками

Рассмотрим подробнее процесс работ при обустройстве водяного подогрева пола. Он включает в себя ряд этапов – это подготовка чернового основания, монтаж самой системы, а также заливка стяжки и укладка финишного покрытия. В данном случае будет рассматриваться бюджетный вариант создания обогревающей системы.

Тёплые полы — серьёзная статья затрат при ремонте, поэтому важно точно рассчитать, сколько и каких материалов понадобится. Чтобы облегчить ваши трудозатраты, мы подготовили специальную инструкцию, рассказывающую, как произвести расчёт тёплого пола — водяного или электрического. Онлайн-калькуляторы прилагаются. А в статье « Что нужно для тёплого пола?» найдёте полный список всего, что может понадобиться при монтаже.

Монтаж водяного теплого пола своими руками

Подготовка основания

Рассмотрим, как сделать черновой пол под обустройство водяной системы на основе керамзита.

Шаг 1. Первым делом старый деревянный пол полностью демонтируется. Удаляются доски и лаги. Остатки кирпича и негабаритный строительный мусор могут быть оставлены на основании.

Деревянный пол нужно демонтировать

Доски демонтированы

Лаги тоже удалены

Шаг 2. Для определения высоты итогового пола используется лазерный уровень. Основной ориентир требуемого уровня – это входная дверь. Разметка должна находиться на 1,5-2 см ниже порога.

Применение лазерного уровня

Разметка должна находиться на 1,5-2 см ниже порога

Шаг 3. На стены наносится разметка. Первая метка обозначает границу стяжки с уложенными трубами подогрева (толщина стяжки не должна иметь толщину менее 6 см). Вторая указывает на толщину утеплителя из керамзита (в данном случае толщина этого слоя составит 10 см).

Нанесение разметки на стены

Вторая метка указывает на толщину утеплителя

Шаг 4. Вдоль линии лазерного уровня на стены по всему периметру наносятся метки по уровню чистового пола.

Наносятся метки по уровню чистового пола

Шаг 5. На стены наносится разметка и двух других уровней – керамзитной подсыпки и стяжки. Ориентир в этом случае – отметка чистового пола.

Процесс нанесения разметки

Шаг 6. Черновой бетонный пол засыпается песком, который равномерно распределяется по нему. Ориентироваться можно на нижнюю отметку.

Пол засыпается песком

Песок равномерно распределяется

Шаг 7. Далее песок максимально уплотняется, выравнивается. Работа выполняется в несколько подходов, торопиться тут не следует.

Затем песок трамбуется

Шаг 8. Трубы коммуникаций защищаются энергофлексом.

Трубы коммуникаций защищаются энергофлексом

Шаг 9. Отверстия в стенах, оставшиеся от лаг, заделываются кусками кирпича и цементным раствором.

Пример заделанного отверстия

Шаг 10. На слой песка укладывается гидроизоляция. В данном случае это плотная полиэтиленовая пленка, которая укладывается с заводом на стены. Для удобства пленка фиксируется скотчем.

Укладка ПЭТ пленки

Шаг 11. Начинается установка маяков. Для этого используются кубики из пеноблока повышенной плотности, на которые потом будут установлены металлические маяки. Кубики устанавливаются на полиэтилен на расстоянии около 1 м друг от друга. Высота одного кубика – 9 см.

Кубики из пеноблока

Фото кубиков из пеноблока

Шаг 12. На кубики устанавливаются металлические профили-маяки высотой 1 см.

Установка маяков

Все маяки установлены

Шаг 13. В местах стыков маяков обязательно должен быть установлен кубик. Для правильной стыковки маяки подрезаются. При правильной стыковке маяки накладываются друг на друга по направлению будущего движения правила.

Подрезка маяков

При стыковке профили должны накладываться друг на друга по направлению будущего движения правила

Шаг 14. Маяки выставляются по уровню. Ориентир – линия на стене, обозначающая высоту стяжки. Чтобы выставить их по уровню, можно использовать фанерные подкладки.

Проверка маяков строительным уровнем

Использование подкладки из фанеры

Шаг 15. Когда маяки выровнены по уровню, они фиксируются на кубиках при помощи саморезов.

Фиксация маяка

Шаг 16. Черновой пол должен иметь легкий уклон (перепад составляет до 5 мм на каждый метр длины основания). При необходимости кубики могут быть вдавлены в песок, чтобы добиться нужного результата. Операция производится по всей длине маяков.

Черновой пол имеет небольшой уклон

Шаг 17. Между основными кубиками устанавливаются дополнительные.

Установлены дополнительные кубики

Шаг 18. Керамзит смешивается с небольшим количеством цементной смеси. Это позволит получить более крепкий пол. На мешок керамзита используется ведро песка, 2 кг цемента и около 3 л воды.

Керамзит смешивается с цементной смесью

Шаг 19. Подготовленный керамзит выкладывается на основание и разравнивается. Засыпка производится, начиная с дальнего угла помещения. До верхнего уровня маяков должно остаться около 1,5 см свободного пространства.

Укладка керамзита

Фото процесса укладки керамзита

Шаг 20. Слой керамзита закрывается цементным раствором. Раствор выравнивается мастерком во всей поверхности.

Выравнивание цементного раствора

Шаг 21. Стяжка выравнивается правилом по маякам. Идеальной ровности можно не добиваться. Чтобы маяки было легко извлекать из стяжки, их поверхность не замазывается.

Выравнивание стяжки правилом

Маяки не закрыты раствором

Шаг 22. Через два дня, когда стяжка подсохнет, маяки удаляются. Для этого фиксирующие их саморезы выкручиваются. Вместе с маяками удаляются деревянные подкладки.

Удаление маяков

Маяки удалены

Шаг 23. После этого образовавшиеся щели очищаются от мусора и заделываются цементным раствором.

Заделка выемок цементным раствором

Укладка системы труб и подключение

После подготовки начинается монтаж самой системы подогрева.

Шаг 1. В данном случае действующая система отопления будет сохранена на базе газового котла. Батарея питается от контура подачи, расположенного на втором этаже. Выходящая из радиатора вода направляется в контур обратки, который расположен в подвале. Теплый пол будет подключаться ко второму выходу батареи и к контуру обратки. Для отключения радиатора и теплого пола будут устанавливаться краны. У входа в контур обратки будет установлен циркуляционный насос.

Контуры подачи и обратки

Подключение теплого пола

Расположение кранов

Место установки циркуляционного насоса

Шаг 2. Радиатор оборудуется необходимой арматурой. Это соединители и трубы. Для уплотнения соединения используются лен сантехнический и герметик.

Для уплотнения соединения используется герметик

Приступаем к монтажу выхода из батареи

Процесс монтажа

Еще одно фото процесса

Установка крана

Шаг 3. Вот таким образом будут выглядеть готовые выходы из батареи. Один из них будет использоваться для подключения теплого пола.

Готовый выход из батареи

Шаг 4. Перед дальнейшим монтажом труб по периметру помещения приклеивается демпферная лента (о её выборе мы уже писали). Она садится на стены при помощи клея.

Поклейка демпферной ленты

Шаг 5. На черновую стяжку укладывается мультифольга – специальный утеплитель. Отдельные полосы материала фиксируются друг с другом при помощи скотча.

Укладка мультифольги

Шаг 6. Сверху на фольгу укладывается армирующая сетка с ячейками 10х10 см. Отдельные куски укладываются внахлест на 1-2 ячейки. Между собой сетка соединяется при помощи проволоки.

Куски сетки соединяются проволокой

Укладка армирующей сетки

Шаг 7. Устанавливается и подключается труба, ведущая к обратке.

Подключение трубы

Шаг 8. К другому выходу из батареи монтируется труба водяного пола с сечением 20 мм. На начальный участок трубы можно надеть отрезок защитной гофры.

Подключение трубы водяного теплого пола

Шаг 9. Труба укладывается на пол и фиксируется к арматурной сетке при помощи пластиковых хомутов. При укладке важно проследить, чтобы на трубе не было изломов. Для формирования колен можно использовать фен, которым нагревается труба. Расстояние в контуре между соседними трубами должно составлять около 20 см в данном случае.

Фиксация трубы пластиковым хомутом

Нагрев трубы феном

Шаг 10. Труба теплого пола уложена змейкой.

Труба уложена змейкой

Шаг 11. Концы обратной трубы и теплого пола направляются в металлические патрубки, ведущие в подвал. Пустоты можно загерметизировать монтажной пеной.

Концы труб направляются в металлические патрубки

Пустоты задуваются монтажной пеной

Шаг 12. Приподнимающиеся над уровнем пола участки металлической сетки фиксируются на основании пола при помощи дюбелей и металлических пластинок.

Дополнительная фиксация сетки

Шаг 13. Далее работы будут проводиться в подвале. Производится установка циркуляционного насоса. Он подключается к обратной трубе. В систему также устанавливаются два крана. Один из них будет перекрывать естественную циркуляцию. Нижний кран полностью перекрывает вход в обратную трубу.

Устанавливаются краны

Шаг 14. Производится сборка регулирующего узла и подсоединение всех труб. В режиме естественной циркуляции вода по трубе теплого пола поступает в обратку при обоих открытых кранах. Если перекрыть верхний кран, то вода из теплого пола будет двигаться по дополнительной трубе в сторону насоса – это режим быстрого прогрева пола. Если нижний кран при выключенном насосе закрыт, то теплый пол будет полностью отключен.

Сборка регулирующего узла

Процесс сборки

Подключены трубы

Заливка стяжки

Завершающий этап монтажа водяного пола – заливка стяжки и укладка напольного покрытия.

Шаг 1. Чтобы стяжка получилась ровной, устанавливаются металлические маяки. Они располагаются на кусочках бетона.

Установка маяков

Шаг 2. Кусочки бетона фиксируются на основании при помощи цементного раствора.

Фиксация кусков бетона

Шаг 3. Маяки фиксируются на бетоне при помощи саморезов в предварительно изготовленные отверстия. Все они должны быть выровнены строго по уровню.

Крепление маяков саморезами

Совет! Первые маяки лучше начинать устанавливать со стороны двери. Это позволит правильнее подобрать их высоту относительно дверного проема.

Шаг 4. Приготавливается бетонный раствор по точным пропорциям.

Требуемые пропорции

Шаг 5. Бетон равномерно распределяется по подготовленному полу.

Распределение бетона по полу

Важно! В момент укладки стяжки трубы пола должны быть наполнены водой.

Шаг 6. Бетонный раствор выравнивается по маякам при помощи правила.

Выравнивание бетона правилом

Шаг 7. Стяжка высушивается в течение 28 дней. Пол покрывается финишным покрытием.

Высыхание готовой стяжки

Видео – Монтаж водяного пола

Видео – Монтаж теплого ИК пола

Сложность и весь процесс изготовления теплого пола будут зависеть от того, какой вариант подогрева выбран. Водяной пол – пожалуй, самый оптимальный вариант для обустройства обогрева основания в частном доме или новостройке. Тем же, кому со стяжкой возиться не хочется, можно рекомендовать использовать инфракрасные полы.

Виды нагрева

Сразу стоит сказать, что есть две цели подогрева пола: для комфорта или как основного источника тепла. В первом случае пол называют комфортным, во втором, собственно, теплым. Разницы в устройстве нет. Есть разница в «прицеле» расчетов. Сделать теплый пол и использовать как основной источник тепла — это одно. В данном случае тепловая мощность подогрева должна быть не ниже теплопотерь — только тогда будет тепло. Если же подогрев пола нужен только для того, чтобы ходить босиком было приятно, то важна температура поверхности, а не собственно тепловая мощность. Если ее будет недостаточно (тепловой мощности), будут работать другие источники тепла.

Электрический или водяной: что лучше?

Теплый пол можно сделать с водяным или электрическим подогревом. Водяной сложнее и дороже на стадии устройства, зато более экономичен в эксплуатации. Его лучше планировать заранее — еще до строительства, либо на стадии капитального ремонта. Дело в том, что традиционное устройство предполагает укладку труб с теплоносителем в бетон или ЦПС. Минимальная толщина плиты — 5 см. То есть нагрузка на фундамент/перекрытие будет немалой и ее надо закладывать при расчетах фундамента. Для существующего дома делают перерасчет, чтобы определить, вынесут ли нагрузку перекрытия и фундамент.

С другой стороны, есть технология — теплый пол на деревянном основании — которая позволяет установить водяной подогрев и в жилом доме/квартире. Нагрузка на перекрытие совсем невелика, но расходы не меньше, а вот эффективность ниже. Зато не надо укреплять фундамент, что тоже совсем непросто и недешево.

Электрический теплый пол проще в монтаже, но тепло обходится дороже. Пока электричество у нас не самый дешевый вид энергоносителей. Зато некоторые виды электрических греющих элементов для пола можно укладывать непосредственно под покрытие. В частности, под керамическую плитку — в слой плиточного клея или на подложку ламината.

Другое дело, что электричество в полу не всех радует. Осознавать, что под ногами электричество не слишком приятно, но в стенах мы с ним свыклись. Хотя есть комбинированные варианты (жидкостно-электрический подогрев), которые гоняют воду по трубам в полу, но греется она при этом при помощи электрического нагревателя. Это, кстати, выход для владельцев квартир.

Ведь в квартирах сделать водяной теплый пол можно только в том случае, если у вас отопление автономное/индивидуальное. Подключить к обычной системе длиннющую систему труб вам никто не даст. Они имеют слишком большое сопротивление, высокую степень отбора тепла. То есть те, кто за вами на стояке, будут получать холодную воду. Если вообще будут. Никто на это не пойдет. Исключение — новостройки, в которых под водяное отопление выведены отдельные стояки.

В общем, везде свои нюансы. Как правильно сделать теплый пол каждый решает для себя сам, учитывая плюсы и минусы обеих технологий.

Как сделать водяной теплый пол

Начнем с того, что есть две системы водяного подогрева пола:

• Традиционная. Трубы заливаются бетоном. Тут лучше сразу определяться с требуемой толщиной стяжки. Минимальный слой над трубой 3 см + диаметр самой трубы (не менее 18 мм). Так что минимум — 5 см. Это сама стяжка, в которую уложили трубы, а нужен еще утеплитель. Его толщина  зависит от выбранного материала и региона. Для пенополистирола — 7-15 см, для минеральной ваты в два, два с половиной раза больше. Так что общая толщина солидная.




• Полистирольная или деревянная. Была придумана полистирольная система водяного теплого пола. В ней в плитах из полистирола формировали каналы для укладки труб. В них укладывались металлические пластины, которые нужны для отражения и перераспределения тепла. На металлические пластины клали трубы с теплоносителем. Сверху — настил пола. Тут могли быть доски, листовой материал типа фанеры, а на него уже напольное покрытие. В деревянной системе все осталось таким же, только полистирольные плиты заменили деревянными рейками. На настил пола укладывают с определенным шагом деревянные рейки. В промежутки и с заходом на рейки — металлические пластины, на них — трубы с теплоносителем. Дальше все стандартно. Делать теплый пол по этой технологии несложно, нагрузка на перекрытия небольшая. Так что это выход для владельцев деревянных или каркасных домов.




Недостаток второго варианта существенный — низкая эффективность. Хоть и укладываются металлические пластины, тепло они передают хуже, чем стяжка. Поэтому, если есть возможность, стараются сделать теплый пол с водяным подогревом в стяжке. Да, это дольше и сложнее, но более эффективно.

Как делается водяной теплый пол по бетонному основанию

Будем исходить из того, что есть бетонная плита основания, ее прочность достаточна для дальнейшего использования. Далее последовательность слоев будет такой:

• На бетонную плиту укладывается слой гидропароизоляции. Обратите внимание, материал не должен пропускать влагу ни в жидком, ни в газообразном состоянии. Особенно важно это для полов по грунту. В таком пироге не исключена возможность капиллярного проникновения влаги через бетон основания. Вот этот-то вид влаги и отсекаем при помощи пароизоляции. Материал укладывают на бетонную плиту с заходом на стены. Высота подъема на стену — не ниже гидроизоляции фундамента (должна быть чуть выше). Там ее закрепляем на стене и оставляем.
• Теплоизоляция. Лучший вариант — пенополистирол. Да, он дорогой, но уже проверено как он ведет себя в стяжке. Лучше чем все остальные. Толщина зависит от региона. Лучше брать с запасом, чтобы не греть землю. При укладке нужно стыковать плиты и тщательно их проклеивать. По ним надо будет ходить, да еще и носить далеко не самые легкие материалы.




• По периметру вдоль стен, делаем компенсатор теплового расширения.
  • Если цоколь будет утеплен выше уровня пола, укладывается демпферная лента. Она служит и для теплоизоляции, и для сохранения деформационного шва.
  • Если цоколь не утеплен вообще или уровень утепления ниже уровня теплого пола, по периметру кладем пенополистирол толщиной от 15 мм. Толщина, снова-таки, зависит от региона, от толщины и материала стен. Утеплитель нарезают на полосы нужной ширины. Ширина — выше уровня стяжки и финишного напольного покрытия.
• Поверх утеплителя кладем гидроизоляцию. Она будет препятствовать затеканию раствора в щели между плитами утепления. На нее будем класть армирующую сетку, так что лучше что-то более плотное, чем обычная пленка. Материал заводим на тот же уровень, где находится пароизоляция.




• Армирующая сетка. Она увеличивает прочность плиты, так как бетон/раствор будет уложен на нестабильное основание (утеплитель).
• К сетке привязывают трубы теплого пола. Их укладывают по выбранной схеме, концы выводят в зоне крепления коллектора теплого пола.
• Заливается бетон или цементно-песчаный раствор. Как уже говорили, минимальная толщина над трубой — 3 см. Это обеспечит защиту от сдавливания. Второй момент — такая толщина даст нормальное перераспределение тепла. Пол не будет под ногами полосатым (теплее-холоднее).

Соблюдая эту технологию вы сможете правильно сделать теплый пол своими руками. Могут быть нюансы, но общая последовательность работ такая.

Материалы для гидроизоляции

Как устроен теплый пол с водяным подогревом знаем, немного конкретнее по материалам. Как уже говорили, слой изоляции по бетонной плите должен отсекать пары и жидкую влагу. Самый простой и дешевый материал — полиэтиленовая пленка плотностью от 150 гр/м², но уложенная в два слоя. Лучше все-же брать более прочные материалы. Пленка рвется, даже если работать осторожно. А порванная гидро-пароизоляция, все равно что никакой. Так что лучше уж наплавить рубероид, но с хорошо пропаянными швами. Можно и любой другой материал с подходящими свойствами. Хоть мастики, хоть другие обмазочные средства, но с обязательной паронепроницаемостью.

Пару слов о втором слое гидроизоляции. Это тот, который поверх утеплителя. Если утеплитель минеральная вата, этот слой обязателен. Минеральная вата боится влаги, так что ее надо всячески от ее попадания ограждать. По полистирольным плитам этот слой совсем необязательный — они сами по себе влагу не проводят. Этот слой кладут только для того, чтобы в стыки плит не затекал раствор. Но обычно плиты утепления делают либо с шиповым соединением, либо в четверть. То есть, сплошных швов нет. Но, конечно, затекший между утеплением раствор является мостиком холода. Через него может уходить тепло. Поэтому некоторые страхуются — кладут пленку. Тот же эффект дает проклеивание стыков скотчем. Что проще, то и выбирайте. Важно, чтобы теплый пол был действительно теплым.

Иногда в качестве этого слоя советуют использовать фольгированные материалы. Это те, у которых с одной стороны блестящая поверхность. Мотивируют это тем, что блестящий слой позволит сократить потери тепла за счет отраженных тепловых волн. Такой эффект присутствует, но только при условии, что до отражающей поверхности не менее 3 см воздушного зазора. Тогда отражение работает. В стяжке никакого зазора нет, поэтому класть этот дорогой материал не имеет смысла.

Армирование стяжки теплого водяного пола

Когда делают теплый пол в доме или квартире, используют армирующую сварную строительную сетку. Не любую, а именно строительную. Ее еще называют кладочной. Отличается она тем, что каждый стык у нее проварен. Продается кусками (картами) или рулонами. Куски укладываются с перекрытием не менее 10-15 см. На стыках карты/куски армирующей сетки связываются. Для связывания использовать можно вязальную проволоку или пластиковые стяжки. Их можно купить в любом строительном магазине. Затянув стяжку, длинный хвост обрезаем, оставляем 2-3 см.

Для частных домов и квартир оптимальный размер клетки 100*100 мм из прутка 3 мм. Если основание залито по лагам, выше вероятность прогиба. Это значит, что армирование должно быть более мощным. В таком случае надо либо толще проволоку брать — 4-5 мм, либо меньше шаг сетки — 50*50 мм.

Еще армирование стяжки теплого пола вяжут сами из стального прутка — 3-4 мм. Нужен именно арматурный пруток — с рифлением, а не гладкий. Найти такого малого диаметра очень непросто. Вяжут пруток с шагом 100-150 мм. При большой толщине стяжки делают два слоя армирования.

Чем заливают теплый пол

Заливают теплый пол либо цементно-песчаным раствором, либо бетоном с мелкофракционным щебнем (фракция 5-20 мм). Прочность выбирают в зависимости от следующего слоя:

• Под выравнивающую самонивелирующуюся стяжку прочность раствора/бетона М150-М200.
• Под плиточный клей — М 100-150.

Принцип выбора прочности прост: разница в прочности не должна быть выше 50 единиц. То есть, под выравнивающую стяжку прочностью М200 может быть основание прочностью от М150 до М250. Очень высокая прочность — перерасход средств, так что берут обычно либо такую же, либо чуть ниже.

Чем лучше залить теплый пол — ЦПС или бетоном. ЦПС получается дешевле, но поверхность при высыхании больше трескается. Бетон — более дорогой (дороже стоит щебень), но меньше склонен к образованию трещин. С другой стороны, если делать полусухую стяжку ЦПС, ее можно выровнять так, что под плитку она не потребует дополнительного выравнивающего слоя. С бетоном этого не сделаешь. Хотя, ровную поверхность можно получить при использовании вибрирования бетона.

Стоит еще учитывать, что ЦПС получается немного легче. При заливке большой толщины и большой площади — это может быть существенным. В общем, как обычно, каждый решает сам, что важнее. Применимы оба варианта, но теплый пол тем и хорош, что каждый подбирает и выбирает решение сам.

Как сделать электрический теплый пол

Теплый пол от электричества имеет больше вариантов. Есть четыре вида греющих элементов:

• Греющий кабель:
  • резистивный;
  • саморегулирующийся.
• Маты из греющего кабеля:




  • на основе резистивного кабеля;
  • на основе саморегулирующегося.
• Карбоновая пленка.
• Карбоновые маты.

Все греющие элементы более экономичны при использовании с термостатом и датчиками температуры пола. Они могут включаться напрямую, но затраты на отопление будут существенно выше, чем затраты на дополнительное оборудование. Без терморегулятора использовать не рекомендуем — слишком большие счета будут.

Как выбрать тип нагревательного элемента

Вообще выбирают какой электрический пол сделать под конкретный тип покрытия. Не все нагреватели одинаково хорошо совместимы с разными напольными покрытиями. Второй критерий — надежность. Тут без вопросов. Самый надежный — кабельный теплый пол, причем резистивный. При всех своих недостатках, он реже выходит из строя чем саморегулирующийся. А так как он укладывается в стяжку, то ремонтировать пол — та еще затея. Давайте пройдемся по всем видам электрического теплого пола.

Карбоновый теплый пол: идеально под ламинат (не нужна стяжка)

Практически все виды электрического теплого пола укладываются в стяжку либо в плиточный клей. Исключение — карбоновая пленка. Под жесткие напольные покрытия (а конкретно — под ламинат), она укладывается просто на ровное основание. То есть, на основание расстилается тепло-звукоизолирующая подложка, на нее — карбоновая пленка, а сверху укладывают ламинат. Никаких мокрых работ, никаких сложностей.

Одну комнату можно сделать за несколько часов. Самое сложное — электрическая часть. Надо соединить куски пленки, подключить их к терморегулятору (его еще установить и подключить надо), а также расставить тепловые датчики. Но эта часть требуется для всех типов электрического подогрева.

Минусом карбонового теплого пола считают способ нагрева. Он излучает тепло в инфракрасном диапазоне. Не все уверены в полезности этого излучения. К плюсам и особенностям можно отнести то, что такой теплый пол легко ремонтировать/заменять. Этот и еще водяной деревянный имеют такой плюс.

Кабельные маты под плитку

Собираетесь сделать теплые полы под плитку? Проще всего будет с кабельными матами. Кабельный мат — это полимерная сетка с приклеенным к ней греющим кабелем. Она уже готова к укладке. Расстилается на относительно ровное основание (бетонная плита, влагостойкая фанера или другой тип сухой стяжки). Сверху на плиточный клей кладут плитку.

Всего сложностей — специальный плиточный клей для теплого пола, да выдерживать минимальный слой. Ну, еще не забыть про то, что:

• Плитка не должна упираться в стены — нужен тепловой компенсационный зазор. Щель не оставляем пустой, заполняем эластичным материалом. Как вариант — демпферная лента, эластичный герметик, затирка для швов.
• Затирка для швов тоже должна быть специальной — эластичной.




Недостаток этого типа подогрева плиточного пола — низкая ремонтопригодность, поэтому стоит брать кабельные маты проверенных фирм и из резистивного кабеля, так как саморегулирующийся горит чаще. При выборе производителя лучше не экономить. В случае проблем, потери будут большими: плитка+клей+греющий элемент. Даже если делать теплые полы своими руками. А если еще и за работу заплатить, совсем обидно.

Поэтому кстати, лучше карбоновые маты не использовать. Идея хорошая, но пока не отработана технология. Часто прогорает место соединения карбонового прута и кабеля. Выход из строя одной-двух перемычек незаметен, так как остальные работают. Но, через некоторое время, холодным становится солидный участок, а потом и вовсе весь пол. «Вскрытие» обычно показывает, что карбоновые перемычки отгорели.

Теплый пол из греющего кабеля

Кабель для теплого пола укладывают на ровное бетонное основание в стяжку. На бетон расстилают теплоизоляцию, по ней раскладывают кабель, сверху заливают ЦПС или бетоном. Бетон можно лить при толщине плиты не менее 5 см.

В общем-то, очень похоже на то, как используют греющие маты, если не под плитку. Но плюс кабеля в том, что его можно укладывать с разным шагом. Например, вдоль наружных стен сделать шаг меньше, на остальной площади — реже. Минус в том, что укладка его занимает больше времени чем настил матов. Но, если делать теплый пол своими руками, разница в несколько часов несущественна.

В принципе, в этот пирог можно уложить любой из нагревательных элементов, представленных выше. Не советуют только класть карбоновую пленку — она разрушается в бетоне. Другие укладываются без проблем. И сверху можно настелить любое покрытие. Правда, могут потребовать еще выравнивающие слои. Особенно если теплый пол делаете впервые и со стяжкой раньше дел не имели.

Используемые источники:

• https://pol-spec.ru/vodianoy-teply-pol/kak-sdelat-teplyj-pol-ot-otopleniya-v-chastnom-dome.html
• https://pol-exp.com/kak-pravilno-sdelat-teplyj-pol/
• https://chudopol.ru/teplyj-pol-v-kvartire-i-dome
