Как установить твердотопливный котел отопления своими руками

Из-за приличных размеров и веса отопительные агрегаты, сжигающие твердое топливо, выпускаются только в одном исполнении — напольном. Зато перед монтажом не нужно получать каких-либо разрешений, главное — соблюсти элементарные правила безопасности и удобства обслуживания. Этот вопрос мы и обсудим в данной публикации: рассмотрим, как правильно делается установка твердотопливного котла и подключение к водяной системе отопления частного дома.

Инструкция по монтажу дровяного котла

Независимо от того, какую разновидность ТТ-котла вы купили – прямого горения, пиролизный или пеллетный, порядок установки остается неизменным и состоит из таких этапов:

1. Выбор конкретного места в частном доме под размещение теплогенератора.
2. Подготовка помещения к установке.
3. Устройство приточно-вытяжной вентиляции.
4. Инсталляция отопительного агрегата и дымохода.
5. Подключение к системе отопления (обвязка) и проверочный запуск.

Примечание. В зависимости от модели дровяного либо угольного котла может понадобиться присоединение к электрической сети.

Первые 3 пункта списка относятся к подготовительным работам, что вовсе не умаляет их значимости. Если неправильно выбрать месторасположение агрегата и не предусмотреть нормальной вентиляции, то возникающие проблемы вам придется решать в процессе эксплуатации, посреди отопительного сезона. Так что предлагаем разобрать каждый пункт в отдельности.

Для верного подбора источника тепла по мощности рекомендуем сделать расчет тепловой нагрузки на отопление, воспользовавшись подходящей методикой.

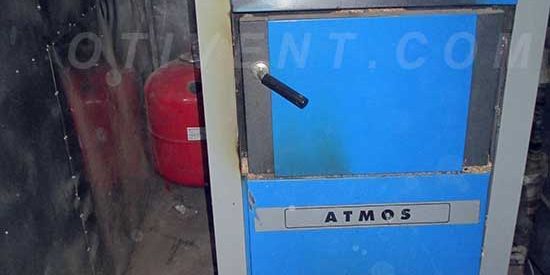

Где лучше поставить ТТ-котел

Примечательно, что ни в одной стране бывшего СССР по сей день не разработано конкретного нормативного документа, регламентирующего монтаж котлов на твердом топливе в частных и многоквартирных домах. Основная часть требований изложена в СНиП «Отопление и вентиляция», отдельные нормы встречаются в документе СНиП 31–02-2001 «Одноквартирные дома» (для России) и в прочих разрозненных актах.

Справка. Многие интернет-ресурсы отсылают нас читать громадный СНиП «Котельные установки», не учитывая, что его действие распространяется на теплогенераторы мощностью свыше 360 кВт (п. 1.2). Другие предлагают нам руководствоваться правилами для газовых отопителей. Оба варианта ошибочны: требования к размещению бытовых ТТ-котлов не столь жесткие.

Мы проанализировали нормативную документацию, касающуюся размещения дровяных водогрейных отопителей, прибавили к ним практический опыт наших экспертов и составили перечень рекомендаций по расположению агрегата:

1. Использование дров, угля и даже брикет с пеллетами предполагает повышенную запыленность, а в процессе топки внутрь помещения попадает дым в разных количествах. Поэтому ставить котел в дом крайне нежелательно, хоть нормы и дозволяют размещение на кухне, в коридоре и других комнатах, кроме спален.
2. Лучшие места для твердотопливного теплогенератора: котельная на улице (обособленная либо пристроенная к существующему зданию), техническое помещение внутри дома, подвал или гараж. Крайний вариант – хорошо проветриваемый коридор.


3. Агрегат желательно ставить поближе к внешней стене, чтобы не прокладывать длинный горизонтальный участок дымохода или не выводить его наружу сквозь перекрытия.
4. Чтобы обслуживать и чистить теплообменник ТТ-котла, обеспечьте к нему доступ с нужных сторон. В идеале спереди должно быть не меньше 1 м свободного пространства, а по бокам и сзади – 60 см (минимум — 25 см).


5. Не рассчитывайте подключить газоход дровяного отопителя к кирпичным вентиляционным каналам внутри стен, это категорически не допускается.

Совет. Перед тем как приобрести и установить котел длительного горения типа Stropuva, сопоставьте его высоту с помещениями. Обдумайте расположение другого крупногабаритного оборудования – теплоаккумулятора, буферной емкости и бойлера косвенного нагрева.

В топочных малой площади придвигайте котел необслуживаемой стороной к одной из стен (минимальный отступ – 10 см), а сзади оставьте проем шириной не меньше 250 мм, как сделано на фото.

О подготовке помещения

Что необходимо сделать, перед тем как установить ТТ-котел в предназначенное помещение дома:

• предусмотреть основание и при необходимости отлить бетонный фундамент;
• пробить в стене отверстия для дымоходной трубы и вентиляции;
• стены и полы, построенные из горючих материалов, защитить от возгорания листами металла, асбестоцемента, базальтового картона или минерита.

Рекомендация. Если в топочной сделано только освещение, то подведите туда электрическую линию от розеточной сети. Все равно придется запитать циркуляционный насос, а то и автоматику нового теплогенератора.

Деревянную обшивку стен и пола отдирать не обязательно. Если котел придвинут к горючей стене ближе, чем на 38 см, закройте последнюю одним из перечисленных выше материалов. Такой же лист уложите на пол снизу и перед ТТ-котлом с выступом на 80 см. Это защита от вылетающих из открытой дверцы частичек жара.

По поводу фундамента, требуемого всеми производителями в инструкции по эксплуатации, дадим такие рекомендации:

1. Маломощные отопители весом до 200 кг спокойно ставьте на цементную стяжку. Если она устроена правильно, то без проблем выдержит такую нагрузку.


2. Установка твердотопливного котла весом до 300 кг потребует армированной железобетонной стяжки толщиной 10—12 см, а свыше 300 кг – отдельной фундаментной плиты.
3. Пеллетные теплогенераторы, оборудованные подающим шнеком и электродвигателем, оказывают на основание вибрационную нагрузку. Значит, нужно отливать фундамент, изображенный на схеме.

Совет. Небольшие ТТ-котлы допускается размещать на деревянном полу. Но сначала вам придется усилить этот участок своими руками, установив дополнительные лаги из бруса минимальным сечением 100 х 50 мм.

Если в котельной планируется ставить бак – аккумулятор и прочее тяжелое оборудование, нет смысла заливать фундаменты для каждой единицы. Сделайте промышленные полы – бетонную стяжку высотой 12 см с армированием металлическими стержнями диаметром 8—14 мм. Свяжите проволокой сетку с размерами ячеек 20 х 20 см и уложите ее на подушку из утрамбованного щебня, как показано на видео.

Как сделать вентиляцию в котельной

Воздухообмен в топочной организуется с целью:

• обеспечить твердотопливному котлу нужное количество воздуха на горение;
• выбросить наружу дымовые газы, случайно попадающие из топливника в помещение;
• компенсировать удаленный воздух таким же количеством притока.

Для справки. Чтобы полностью сжечь 1 кг древесины, необходимо подать около 4.6 м³ воздуха. Горение 1 кг каменного угля потребует от 8 до 9 м³ в зависимости от сорта и качества.

Организовать приточно-вытяжную вентиляцию в котельной с твердотопливным агрегатом вам помогут следующие рекомендации:

1. Вытяжное и приточное отверстие располагайте в разных концах топочной. Первое сделайте под потолком, а второе – в нижней зоне, поближе к ТТ-котлу.
2. Не делайте вытяжку рядом с теплогенератором, оснащенным вентилятором – нагнетателем или дымососом, как показано на фото. Работающая турбина принудительно опрокинет тягу в воздуховоде и превратит вытяжку в приток.


3. Если в котельную ведет дверь из дома, то приточную решетку лучше встроить в нижнюю часть ее полотна. Подача нагретого воздуха повысит эффективность сжигания дров.
4. Поскольку львиная доля притока попадает в камеру сгорания, реагирует с углеродом дров и выходит наружу в виде углекислого газа, вытяжное отверстие надо сделать меньше приточного.

Сечение вытяжки рассчитывайте укрупненно: тепловую мощность отопителя умножьте на 8 и получите площадь проема в см².

Пример. Для котла 25 кВт сечение составит 25 х 8 = 200 см² или 0.02 м². Размеры вытяжного проема определить несложно – 10 х 20 см (0.1 х 0.2 м). Для притока возьмите решетку 15 х 20 см.

Видео: варианты размещения отопительного агрегата

Монтируем теплогенератор и дымоход

Как таковой монтаж котла отопления на пол или фундамент сложности не представляет – агрегат надо выставить в проектное положение и выровнять по вертикали за счет регулируемых ножек либо металлических подкладок. Скрупулезно выдерживать соосность дымоходного патрубка и отверстия в стене необязательно: они без проблем совмещаются за счет поворота колен.

Важный момент. Чтобы во время эксплуатации не возникало проблем с образованием конденсата, дымоход дровяного отопителя настоятельно рекомендуется собирать из утепленных труб – сэндвичей. Второй вариант – изготовить дымоход своими руками: взять обычную трубу и обшить ее базальтовым волокном.

Проще всего смонтировать наружный дымоходный канал приставного типа. То есть, прикрепить трубу вертикально к стене и присоединить газоход от ТТ-котла через тройник. В деревянном доме проход сквозь наружную стену или перекрытие для вывода на кровлю выполняется с соблюдением правил пожарной безопасности по следующей технологии:

1. Вырежьте в перегородке квадратный проем, чьи размеры больше внутренней дымоходной трубы на 38 см в каждую сторону. Например, если диаметр канала равен 100 мм, а толщина утеплителя сэндвича составляет 5 см, то размер проема выйдет 100 + 380 х 2 = 860 мм.
2. Установите проходной узел из оцинкованной стали в виде короба.
3. Пропустите через него сэндвич – трубу, а пустоту заполните базальтовой ватой.
4. Закрепите наружную крышку узла.

Примечание. Сквозь стену из кирпича или пеноблока дымоход прокладывается с применением стальной гильзы и уплотнения.

Дальше перечислим требования, которые необходимо выдержать при монтаже дымоходного канала:

• число поворотов трубы – не более трех, минимальная высота (считается от колосниковой решетки котла) – 5 м;
• секции (модули) стыкуются между собой таким образом, чтобы конденсат мог стекать внутри трубы, а дождь – снаружи;
• горизонтальную часть монтируйте с небольшим уклоном в сторону теплогенератора;
• в нижней части установите ревизионный люк и сборник для конденсата;
• чтобы не пришлось пересекать кровельный карниз, обойдите его трубой с использованием двух колен 30°;


• стеновые кронштейны не должны совпадать со стыками секций дымохода;
• на оголовок дымохода поставьте колпак в виде конуса либо вращающегося флюгера.

Правильная установка и сборка модульного дымохода отражена на двух схемах подключения, где показана наружная и внутренняя прокладка сквозь перекрытие.

Важное замечание. Проследите, чтобы оголовок дымоходного канала не оказался в зоне ветрового подпора крыши вашего или соседнего дома. Чтобы тяга была устойчивой, поднимите трубу до отметки, показанной выше на схеме.

Подключаемся к системе отопления

Когда установка твердотопливного агрегата и монтаж дымохода завершены, переходите к обвязке котла. Здесь действует главное правило: в работающий теплогенератор (особенно с чугунным теплообменником) не должна попадать холодная вода. Тогда на стенках топливника от перепада температур образуется конденсат, превращающийся в вязкую корку после перемешивания с сажей.

Для справки. Липкий налет тяжело счищается, вдобавок он заметно снижает КПД твердотопливной установки.

Выделение конденсата при работе твердотопливного котла сводится к минимуму с помощью типовой схемы обвязки с байпасом и трехходовым клапаном, настроенным на фиксированную температуру теплоносителя 50 или 55 °С. Вода циркулирует по малому кругу до тех пор, пока не нагреется до указанной температуры, потом клапан начинает подмес холодной воды из системы отопления.

Все тонкости подключения котла на твердом топливе изложены в отдельной публикации. Там же приведены схемы обвязки отопителя с буферной емкостью и параллельными источниками тепла – газовым и электрическим.

Совет. Выполняя обвязку пеллетного котла, обратите внимание на присоединение блока управления и горелки. В изделиях европейских производителей встречается система автоматического пожаротушения, запитанная от водопроводной сети. Чтобы не наделать ошибок, перед монтажом пеллетного ТТ-котла стоит проконсультироваться с техническим специалистом данного бренда.

Ваша задача – установить запорную арматуру, расширительный бак для закрытой системы отопления и циркуляционный насос в соответствии со схемами, заполнить трубопроводную сеть и создать в ней давление около 1 Бар. Дальше – пробная растопка и проверка работоспособности. Полный комплекс работ по монтажу котла на дровах отражен в очередном видео:

Заключение

С одной стороны, установка твердотопливного водогрейного котла – процедура довольно простая в исполнении, жестких требований к ней не выдвигается и разрешений от чиновников не требуется. С другой стороны, процесс хлопотный и трудоемкий, связанный с тысячей мелких нюансов. Впрочем, у домовладельца всегда есть выбор: выполнить все работы самостоятельно или отдать какую-то часть (например, обвязку) обученному персоналу специализированной фирмы.

Главная / Твердотопливные котлы

Главное достоинство котлов на твёрдом топливе – энергетическая автономия, ведь для их эксплуатации используется недорогое сырьё: дрова, торф, опилки, уголь и т.п. Владельцы частных жилищ или небольших предприятий, устанавливая данное оборудование, сокращают затраты на отопление и ГВС.

Учитывая, что такие котлы можно сделать своими руками, то экономический эффект очевиден. А при использовании котлов длительного горения достигается высокая автономность работы. Учитывая требования по размещению, установке и подсоединению твердотопливного котла, можно выполнить эти процедуры самостоятельно.

Источник фото: dmir.ru

Они, естественно, будут другими по сравнению с установкой газового и электрического оборудования. Понадобится оборудование специального помещения с площадкой, а также правильная обвязка твердотопливного котла.

Требования к установке твердотопливных котлов

1. Твердотопливные установки необходимо размещать в сухом помещении. В зависимости от размера оборудования определяются параметры котельной. В среднем допускается площадь строения 7 кв.м. Кроме того, нужно место, где будет храниться топливо, защищенное от воздействия атмосферы.
2. Стены помещения нужно покрыть штукатуркой толщиной до 3 см или асбестом и листовым железом (до 8 мм). Если потолок котельной незащищён от огня, то расстояние между ним и верхней частью котла должно составлять от 120 см.
3. Оборудование нужно размещать на горизонтальном огнеупорном помосте толщиной около 7 см. Деревянное покрытие допускается только с наличием кирпичной кладки и стальным листом 3-4 мм или цементной стяжки толщиной до 5 см. Со стороны топочной камеры должна быть обустроена зона безопасности (до 40 см).
4. При установке твердотопливного котла в деревянном доме нужно уделить особое внимание защите деревянных конструкций. Помещение котельной нужно покрыть кирпичной кладкой.

Требования по установке котлов на твёрдом топливе чётко регламентируются Нормами Пожарной Безопасности (НПБ) и Строительными нормами и правилами (СНиП). Нужно строго следовать этим нормативным документам, так как от этого зависит эффективность работы и безопасность при эксплуатации.

Установка твердотопливного котла в частном доме

Прежде чем понять, как установить твердотопливный котёл, необходимо определиться с местом. Учитывая специфику данной площадки необходимо обустроить основание.

Источник фото: rotor.com.ua

На тот случай, если нельзя выделить отдельное помещение, можно использовать следующие места:

• на кухне;
• в коридоре с хорошей вентиляцией;
• в подвале;
• в гараже.

Согласно нормам твердотопливный котёл необходимо устанавливать близко к наружным стенам. Если расстояние до стены большое, то потребуется длинный горизонтальный дымоход. Также следует учесть, каким образом будет производиться очистка теплообменника.

Важно обеспечить пространство для полноценной его очистки. Рекомендуется оставить свободным не менее 1 м перед котлом и 0,6 м с других сторон. Строго запрещено подсоединять газовый ход к кирпичному ходу вентиляции, который проложен внутри стен.

Стоит учесть и расположение крупной мебели, интерьер и дизайн помещения. Для частного дома наиболее подходит использование котлов длительного горения, поскольку в условиях отсутствия специального персонала важно добиться максимальной автономности работы оборудования.

Фундамент под котел

Для любого вида твердотопливного котла обязательно следует сделать фундамент, ведь оборудование имеет внушительную массу и габариты. Без специального монтажа и при отсутствии опоры продавится основание пола.

Прежде, чем ставить котёл, необходимо предварительно сделать бетонный фундамент:

1. Пробиваются отверстия в стенах под сброс дыма и систему вентиляции.
2. Защищаются несгораемыми листами конструкции, которые склонны к воспламенению.
3. Подключается помещение к электропитанию, обеспечивая освещением в ночное время и работу циркуляционных насосов и автоматики.

Если котёл имеет массу меньше 200 кг, то разрешено делать цементную стяжку. Небольшие котлы на твёрдом топливе можно установить на пол, но потребуется заранее усилить место с помощью дополнительных лагов. Они формируются на основе бруса размером не менее 10х5 см. Если устанавливается несколько агрегатов с большим весом, то делается бетонная стяжка слоем 120 мм, её уплотняют стержнями из стали («промышленный» пол).

Источник фото: stroikabudet.ru

Если масса котла свыше 300 кг, то нужно установить обособленную плиту. Стоит помнить, что пеллетные котлы в процессе эксплуатации оказывают вибрационное воздействие на фундамент, поэтому его нужно строить по специальным рекомендациям.

Монтаж дымохода

Труба присоединяется очень просто вертикально к стене, для этого лишь нужно верно произвести расчёты диаметра и сделать аккуратно проём в стене. Связать дымоход с трубой нужно с помощью тройника. Для повышения безопасности конструкции в деревянных домах необходимо в нужной перегородке вырезать отверстие квадратной формы.

Источник фото: liveinternet.ru

Запрещено проектировать более 4-х поворотов и дымоходы, высота которых составляет более 5 м.

Стыковку необходимо выполнить таким образом, чтобы образовавшийся конденсат стекал по внутренней поверхности трубы, а капли дождя и тающий снег тёк по внешней стенке. Все горизонтальные элементы нужно установить с небольшим уклоном к котлу.

Установка мембранного бака

По типу размещения расширительные мембранные баки могут быть настенными и напольными.

При установке мембранного бака необходимо:

• располагать бак в котельной, недалеко от котла;
• обеспечить свободный доступ к аппарату для обслуживания;
• если используется настенный бак, то нужно учесть высоту, чтобы можно было достать до элементов обвязки;
• подводящая труба крепится отдельно, чтобы не нагружать своим весом мембранный бак;
• подводку нельзя прокладывать поперек прохода;
• нельзя размещать у стены, нужно наличие возможности осмотра со всех сторон.

Вентиляция

Для устойчивой работы котла нужен постоянный приток воздуха, что обеспечивает приточно-вытяжная вентиляция. Приточная должна иметь канал 30 на 30 см, расположенный внизу стены, а вытяжной канал размером 40 на 40 см, выполняется в 40 см от потолка.

Схема вентиляции. Источник фото: etotdom.com

Если не хватает тяги, то котёл не показывает требуемой мощности, а при её избытке процесс сгорания топлива идёт некорректно и неэкономно. В данном случае полезной будет установка регулятора тяги на твердотопливный котёл. Это устройство снабжает камеру сгорания кислородом в нужный момент.

Главные функции вентиляции:

• удаление продуктов горения наружу;
• обеспечение правильного горения топлива;
• восполнение расходуемого кислорода.

Для обеспечения нужного воздушного режима важно рассчитать характеристики вентиляционного оборудования, учитывая параметры котельной, оборудования и возможностей дымоудаления. Приточный вентилятор устанавливается у пола, а вытяжная у потолка, в близости от котла.

Подключение твердотопливного котла к системе отопления

Схема подключения. Источник фото: sxtmns2.appspot.com

Вышеупомянутые устройства обеспечивают подмес горячей воды в обратный трубопровод, чтобы обеспечить необходимую температуру на входе котла. В таких системах часто используются резервуары для подготовки горячей воды, такие как бойлеры косвенного нагрева.

В них расположен змеевик, по которому протекает нагретая котлом вода. В системе контуры водонагревателя и отопления располагаются параллельно. Это делается для того, чтобы обеспечить нагрев воды для ГВС при помощи теплоносителя с максимальной температурой. В случае когда нет возможности регулирования интенсивности выработки тепла используется буферная ёмкость, которую часто называют теплоаккумулятором. Его подключают к котлу для того, чтобы в пиковые режимы работы избыточное тепло направлялось на подогрев воды, а затем накопленная энергия расходовалась в целях горячего водоснабжения или отопления.

Закрытая система отопления

Подключение котла на твёрдом топливе в закрытые системы запрещается рядом законодательств, но она возможна и характеризуется повышенными требованиями к применяемому оборудованию.

Котёл должен иметь соответствующие прочностные характеристики и пройти необходимые испытания. Считается, что единственный способ – это использование двух контуров. Один должен быть открытым, в котором будет присутствовать расширительный бак, а второй, включающий радиаторное отопление и мембранный бак, уже будет закрытым.

В таком случае на подающем трубопроводе обязательно наличие устройств, предохраняющих котёл от воды с температурой выше 100°С. Также важно наличие автоматики, регулирующей интенсивность горения топлива, путём ограничения подачи воздуха.

Открытая

Этот вид систем наиболее характерен для твердотопливного оборудования. Это обусловлено высокой безопасностью, так как при резком увеличении температуры расширительный бак устраняет избыточную воду и давление и контуры продолжают дальше работать.

К достоинствам открытой системы отопления можно отнести:

• энергонезависимость;
• экономичность. Не требуется дополнительное оборудование для обеспечения циркуляции.

Недостатком выступает особенность монтажа:

• трубы должны иметь уклон, а элементы обвязки котла должны располагаться на определённом уровне;
• система открыта для доступа воздуха, что влечёт за собой коррозию;
• теплоноситель испаряется и поэтому потребуется его восполнение;
• меньшая эффективность отопления за счёт медленной естественной циркуляции.

Монтаж твердотопливного котла

При установке твердотопливного котла есть определённые правила, необходимые для безопасной и долговечной работы. В этой статье постараемся разобрать основные аспекты, чтобы установка твердотопливного котла отопления своими руками была для Вас простой и понятной задачей. Где и как правильно установить котёл на твёрдом топливе, об этом наша статья. На сегодняшний день климатические условия(которые, кстати, меняются с каждым годом) в наших широтах просто требуют установки котла в доме и полноценной системы отопления. Конечно, это ответственное дело, в котором если не делать всё своими руками, то хотя бы необходимо понимать в общих чертах процесс, чтобы избежать проблем в будущем. От правильности установки котла зависит насколько долго и как надежно будет работать ваша система отопления с твердотопливным котлом. Возможно, позже Вам необходимо будет добавить дополнительное оборудование(например твердотопливынй бойлер), а значит нужно продумать запас площади вокруг котла. Также, если говорить про запас места, необходимо продумать место для разводки труб отопления от котла. Осуществить такой монтаж труб отопления своими руками вполне реально, главное заранее всё продумать и расчитать. Но об этом подробно ниже.

Для вашего удобства статья разбита на подразделы:

Требования к месту установки котла и нормативы для установки твердотопливного котла отопления.

Во-первых необходимо разобраться с котельной. Должка быть хорошая вентиляция в котельной, необходимая для правильного процесса горения. Пол должен быть бетонным не тоньше 5см.

Монтаж отопительного котла в первую очередь заключается в правильном выборе места для котельной и котла. Недостатки твердотопливных котлов в основном заключаются именно в необходимости установки котла в месте, где много площади и по периметру котла имеется достаточно места для вентиляции поверхностей. Конечно и правильное оборудование, которое нужно для установки системы тоже играет немаловажную роль. Такое оборудование, если оно профессиональное, то стоит больших денег, а потому лучше доверить установку грамотным фирмам. Хотя, конечно, всё зависит от масштабов вашей отопительной системы. Как бы там ни было необходимо будет выполнить следующие монтажные работы:

• Размещение в котельной отопительного котла
• Прокладка трубопровода по дому
• Обвязка
• Запуск котла

Можете посмотреть подробное видео «как правильно установить твердотопливный котёл«:

Теперь касательно нормативов и требований к подключению котла и системы в целом, ведь насколько хорошо будут выполнены данные рекомендации зависит насколько надёжно и долго проработает ваша система без вмешательства извне.

Если речь идёт о подключении всей системы, то оно должно быть выполнено с учётом всех нормативов, чтобы не дай Бог где чего не прорвало и не принесло в будущем Вам серьёзного ущерба. Рассмотрим основные требования для безопасности работы котельного оборудования:

• Площадь помещения котельной должна быть не меньше 7м²
• Котельная должна быть оборудована приточной вентиляцией. Сечение канала вентиляции должно быть от 80 миллиметров из расчёта на 1 кВт мощности твердотопливного котла.
• Нормативное безопасное расстояние от оборудования до стен должно быть от полуметра.
• Пол должен быть вымощен из негорючих строительных материалов, список которых вы можете найти на страничках нашего сайта. Перед топкой, как в печи должен быть расположен лист негорючего материала, например металла.
• Диаметр дымохода из расчёта дымового отвода котла, однако отдельно о требованиях к дымоходу, вы можете почитать ниже.
• Многие показатели не являются аксиомой и расчитываются исходя из документации приложенной к котлу.
• Пожаробезопасность превыше всего. Как подключение к электросети, так и подвод воды должен осуществляться в соответствии с нормативами пожаробезопасности.
• КПД вашего сердца отопительной системы, котла, напрямую зависит от правильности выбора и установки типа дымохода.

 Конечно лучше обратиться за помощью с установкой к профессионалам, но если всё-таки решили самостоятельно установить твердотопливный котёл, то нужно понимать, что на гарантийные обязательства со стороны производителя можно не расчитывать. В зависимости от габаритов и мощности, объёма топочной части, котёл может быть разгружен либо вручную, либо с помощью мобильного крана. В таком случае лучше позаботиться об установке до полного завершения строительства, чтобы не было проблем с дверными проёмами, крышей. Вообще отдельного слова заслуживает расчет мощности твердотопливного котла отопления, так как это достаточно сложная процедура, которую также должен проводить монтажник-специалист. Также если не знаете какой выбрать твердотопливный котёл, наш сайт поможем Вам с выбором.

Что потребуется для установки твердотопливного котла?

Итак: как установить твердотопливный котёл, что потребуется для монтажа? Здесь хотелось бы сразу отметить, что грамотное создание системы отопления — это долгая и скурпулёзная задача, для реализации которой нужен опыт и специальный инструмент. Будь то котёл на дровах длительного горения или какой другой тип. Потому заниматься этим самостоятельно, крайне не рекомендуется. Перед монтажом системы необходимо произвести расчёты параметров котельной, исходя из особенностей принципа работы котла, продумать уклоны. Потом сделать разводку труб с теплоносителем и спайку соединительных элементов, не говоря о мембранных расширительных баках для отопления, бойлерах и прочем. Для всего этого нужно специальное оборудование, специальный паяльник для пластиковых труб, или сварочный аппарат, ножницы для труб и многое другое.

Порядок монтажа твердотопливного котла

Порядок проведения работ происходит по следующей схеме:

• Подготовка к монтажу, подготовка помещений и котельной. Как сделать котельную, можете почитать на соответствующей страничке нашего сайта. Готовится обязательно бетонная площадка под котёл, хотя есть и ряд других требований, опять таки, читайте в статье.
• Монтаж системы. Установка котла на место.
• Обвязка. Самый сложный этап. Подключение коммуникаций: труба, которая будет подавать воду в систему, обратка, подача и обратка на обогрев воды, если котёл двухконтурный, завязка в систему дополнительного оборудования, например расширительного бака.
• Обустройство дымохода. Об этом подробнее ниже.
• Запуск оборудования

Образцовая схема монтажа твердотопливного котла, в видео:

Если вы всё же решили самостоятельно заняться монтажом твердотопливного котла, своими руками, то вот несколько рекомендаций специалистов, которые Вам возможно помогут. Факторы, которые необходимо учитывать:

• КПД зависит от качества топлива и полноты его прогорания.
• Направление ветра и мощность также влияют на работу оборудования, потому позаботьтесь о правильном расположении и длине дымохода.
• Позаботьтесь о хорошей термоизоляции дома, чем хуже теплоизоляция, тем чаще котлу придётся перезапускаться, так как автоматика будет постоянно включаться, работая на поддержание необходимой температуры в доме, а это влияет на срок службы котла.
• Учитывайте что особенности конструкции дымохода могут как позитивно так и негативно повлиять на работу котла.
• Диаметр труб в отоплении также влияют на надёжность — чем больше диаметр, тем меньше вероятность перегрева.

Требования к дымоходу:

• Дымоход должен быть без поворотов, но всё же если они есть, то не должны быть крутыми.
• Подключение к котлу, да и по всей длине, дымоход, все составляющие трубы должны быть загерметизированы, либо специальной термоустойчивой лентой, либо герметиком.
• Дымоход должен быть прочным, его конструкция должна быть расчитана на вес трубы с запасом.
• Сечение трубы в дымоходе должно соответствовать сечению на выходе котла.

Дополнительную информацию по поводу устройства дымохода, вы можете найти на соответствующей страничке нашего сайта.

После монтажа твердотопливного котла нужно:

• Подтянуть все соединения, проверить их герметичность.
• Промыть и проверить работу гидросистемы котла.
• Настроить систему автоматической безопасности, если таковая имеется.
• Если монтаж осуществляла организация, необходимо заполнить соответствующие документы.

Первый запуск твердотопливного котла:

• Ознакомьтесь с инструкцией к котлу, разберитесь с назначением органов управления.
• Система отопления должна быть заполнена водой и герметично подсоединена к котлу.
• Убрать мусор вокруг котла, который возможно остался после монтажа.
• Все дверцы для очистки котла должны быть закрыты.
• Только после полного остывания котла после первого запуска, можно устранить выявленные неисправности.



Данная статья содержит лишь базовые принципы и понятия в монтаже(установке) твердотопливных котлов. Безусловно, наилучший вариант для пользователя — чтобы установкой занималась специализированная организация. В таком случае у Вас будет гарантия на изделие и уверенность в правильной работе системы. Качественно установленный агрегат отопления создаст необходимый уровень комфорта в вашем доме! Для правильного монтажа необходимо выполнить ряд требований. Конечно и от выбора котла тоже многое зависит. Самый первый фактор в выборе котла — это мощность, потом время автономной работы, а потом уже всё остальное. Именно эти два базовых отличия котлов обеспечат Вас уютом в доме. При чём далеко не всегда высокая мощность агрегата означает высокое потребление топлива и повышенные расходы на содержание.

Содержание:

Установка твердотопливного котла в частном доме

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

Монтаж дымохода

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

• В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
• Удаление продуктов горения, случайно попавших в помещение.

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

1. Изделие освободить от заводской упаковки.
2. Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
3. Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
4. Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
5. Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
6. Подключить котел к системе отопления по выбранной схеме.

Работа котла в самотечной системе отопления

Самая простая схема установки твердотопливного котла предусматривает подключение к самотечной системе отопления.

Схема установки твердотопливного котла

Здесь подающий и обратный трубопроводы подключены напрямую к выходным патрубкам отопительной установки. На выходе из котла монтируют группу безопасности, которая включает в себя воздухоотводчик, манометр и предохранительный клапан. Между коллектором группы безопасности и выходом из агрегата не должно стоять никакой запорной арматуры. Расширительный бак ставят выше системы отопления. В одноэтажном доме логично бак поставить в топочной, в двухэтажном – на чердаке.

Приведенная схема монтажа твердотопливного котла изображена условно, такая система работает лучше, если агрегат находится ниже уровня батарей отопления. Иногда с этой целью в стяжке пола выполняют специальное углубление для установки отопителя. Главное достоинство такой системы – автономная работа, не зависящая от подачи электроэнергии. К ней хорошо подходят классические твердотопливные котлы нижнего горения без комплекта автоматики и нагнетателя.

Схемы с принудительной циркуляцией

В системе отопления с циркуляционным насосом возможны перепады температуры после отключения электроэнергии. Это опасно для чугунных камер сгорания, поэтому схема обвязки должна включать первичный контур циркуляции с трехходовым клапаном, как показано на рисунке.

Схемы с принудительной циркуляцией

Клапан регулирует температуру воды в обратном трубопроводе, благодаря этому холодная вода не попадет в котел, а будет постепенно подмешиваться к теплоносителю, циркулирующему по малому кругу. Для настройки системы в схеме задействован балансировочный вентиль.

В последние годы для подачи ГВС популярность приобрели аппараты, нагревающие воду от теплоносителя, циркулирующего в системе обогрева. Для небольших коттеджей, имеющих несколько веток радиаторного отопления, подойдет следующая схема подключения твердотопливного котла с бойлером косвенного нагрева:

Схема обвязки котла и бойлера

Здесь бойлер включен параллельно с ветками отопления сразу после первичного контура циркуляции. Это обеспечивает отбор теплоносителя с высокой температурой для нагрева воды на ГВС. На выходе из нагревателя установлен проходной термостатический клапан, не позволяющий теплоносителю свободно протекать через теплообменник бойлера. Устройство открывается, когда температура воды снизится до определенного значения, что бывает только при использовании ГВС.

Для больших домов с несколькими котлами на разных видах топлива, в которых для отопления применяются радиаторы, теплые полы и стеновые панели, принимается более сложная схема обвязки котла и бойлера косвенного нагрева:

Схема подключения газового и твердотопливного котла

В этом случае правильная установка твердотопливного котла своими руками заключается в его подключении к теплоаккумулятору совместно с электрическим нагревателем. Каждый источник тепла снабжен своим циркуляционным насосом, который управляется контроллером котла, вода в первичном контуре движется только по необходимости. Бойлер и каждый из остальных потребителей также имеют свой насос. Они могут работать постоянно, но чаще насосами управляет электронный блок, контролирующий климат и потребление горячей воды в доме.

Заключение

Учитывая стоимость монтажа твердотопливного котла, имеет смысл это сделать собственноручно. Ведь данное мероприятие не отличается повышенной сложностью и часто не требует сварочных работ. Возможно, для выяснения всех нюансов и выбора схемы надо посоветоваться со специалистом, а потом уже приступить к монтажу.

Добавил(а): Дмитрий Шварц 8 марта

Основные требования к помещению котельной

Бытовые теплогенераторы на твёрдом топливе устанавливаются в отдельных сухих помещениях, пристройках или отдельных строениях. Размеры котельной определяются габаритами агрегата, а также особенностями его обслуживания, однако наименьшая допустимая площадь составляет 7 м.кв. При этом необходимо предусмотреть защищённое от атмосферного воздействия место для хранения запаса топлива — перед загрузкой оно обязательно должно быть сухим.

3D схема отопительной системы с твердотопливным котлом

Если стены котельной выполнены из горючих материалов, их необходимо покрыть 2,5-3 см слоем штукатурки либо выполнить термоизоляцию в виде 8-мм слоя асбеста и листового железа. При отсутствии противопожарной защиты потолка расстояние от него до корпуса котла должно быть не менее 120 см.

Нормальный режим работы твердотопливного котла обеспечивается стабильным притоком воздуха. Поэтому в котельной нужно выполнить приточную и вытяжную вентиляцию. Канал первой размерами 30х30 см должен выходить на нижнюю часть стены напротив дымохода, а вытяжное отверстие, габариты которого должны составлять 40х40 см, располагается на не более чем 40 см от потолка. Вентиляция котельной должна обеспечивать нормальную тягу. При её недостатке падает производительность котла, а при избытке – затрудняется регулировка процесса сгорания топлива.

Приточно-вытяжная вентиляция и дымоудаление в котельной

Твердотопливный котёл должен быть установлен на строго горизонтальной несгораемой (бетонной или кирпичной) площадке толщиной около 7 см. На деревянном полу такое оборудование можно устанавливать только с обустройством промежуточного кирпичного слоя, накрытого 3-4 мм металлическим листом или не мене чем 5-см цементной стяжкой. Основа котла на твёрдом топливе должна быть на 10-20 см шире внешних габаритов корпуса, но стороны топки следует дополнительно обустроить зону безопасности шириной не менее 40 см.

Монтажные нормативы

Требования к установке отопительных котлов на твёрдом топливе регламентируются Нормами Пожарной Безопасности (НПБ) и Строительными нормами и правилами (СНиП). Очень важно следовать положениям этих нормативных документов, поскольку от этого напрямую зависит не только эффективность обустраиваемой системы отопления, но и безопасность жильцов вашего дома.

Общая схема подключения котла на твёрдом топливе

Основные нормы при монтаже твердотопливных котлов:

• расстояние от корпуса отопительного котла до стен помещения котельной должно быть не меньше 0,5 м;
• между днищем котла и стяжкой не должно быть зазоров;
• расстояние от дверцы топки до противоположной стены котельной должно быть не менее 1,3 м;
• если отопительная система рассчитана на естественную циркуляцию теплоносителя, котёл следует размещать таким образом, чтобы его теплообменник находился ниже, чем радиаторы и другие отопительные приборы;
• первый метр входного и выходного патрубков выполняется из стальной трубы;
• внутренние стенки дымохода защищаются листовой нержавеющей сталью;

  3 варианта обустройства дымохода для котла на твёрдом топливе

• сечение патрубка, через который из котла выводятся дымовые газы, должно быть не меньше сечения дымохода;
• разрежение на выходе из котла регулируется высотой и конфигурацией дымовой трубы — оно должно составлять 10-80 Па;
• стык дымоотводящего патрубка и дымохода уплотняется и герметизируется;
• дымовая труба должна иметь минимальное количество колен;
• температура воды, поступающей в теплообменник из системы отопления, должна иметь температуру не менее 60^оС;
• при оснащении теплообменника ТЭНом заземление котла выполняется в обязательном порядке;
• соединение дымоотводящего патрубка котла с дымоходом должно быть разборным;
• если кровля здания выполнена из горючих материалов, дымоход должен быть оснащён искроуловителем;
• дымоходный канал должен быть оборудован задвижками, а также люком для очистки от сажи.

Подключение твердотопливного котла в различных ракурсах на фото

Что нужно для установки твердотопливного котла своими руками?

Если для монтажа твердотопливного котла вы не собираетесь привлекать специалистов, вам придётся самостоятельно подготовиться к работе.

Прежде всего понадобится спецодежда и инструмент:

• спецовка, краги и сварочная маска;
• сварочный аппарат;
• дисковая пила с режущими дисками по металлу;
• строительный уровень и угольник;
• набор рожковых ключей;
• разводные ключи;
• отвёртка с набором различных насадок;

  Слесарный инструмент

• рулетка и маркер;
• пистолет для герметика.

Для подключения котла к отопительной системе нужно дополнительно приобрести:

• 2 шаровых крана со сгоном и двусторонней (внешней и наружной) резьбой диаметром 50 мм;
• группу безопасности (манометр, предохранительный клапан, автоматический воздухоотводчик и пару шаровых кранов диаметром 15 мм);
• 3 стальных муфты диаметром 50 мм;
• стальные переходники 57-32 мм;
• стальные отводы диаметром 50 мм;
• дымовую трубу с шиберной задвижкой;
• металлические трубы для подключения котла;
• термозащищённый герметик;
• сантехническую подмотку;
• циркуляционный насос (устанавливается на линии обратного хода и обеспечивает принудительную циркуляцию теплоносителя в случае затруднения естественной).

  Схема отопительной системы на базе твердотопливного теплогенератора

Самое главное при установке теплогенератора – следовать положениям инструкции завода-изготовителя. Перед началом монтажных работ необходимо выполнить сборку системы отопления и проверить её на герметичность, а также организовать вентиляцию и систему дымоудаления в котельной.

Отопительные системы на основе твердотопливных котлов должны оснащаться открытыми расширительными бачками, функция которых заключается в защите коммуникаций от разрыва вследствие перегрева теплоносителя.

Тонкости установки твердотопливных котлов

Схема обвязки котла принимается в соответствии с особенностями отапливаемого объекта.

Реализовать её можно одним из следующих вариантов:

• котёл в открытой отопительной системе с естественной циркуляцией и радиаторами;
• котёл в закрытой системе с принудительной циркуляцией и радиаторами;
• котёл с термоаккумулятором в закрытой принудительной системе с радиаторами;
• котёл с термоаккумулятором в закрытой системе с принудительной циркуляцией и тёплыми полами;
• котёл с радиаторами и тёплыми полами в составе системы с принудительной циркуляцией.

Обвязка твердотопливного котла должна оснащаться системой безопасности. Последняя включает:

• тепловой аккумулятор или буферную ёмкость;
• трёхходовой клапан для подмеса холодной воды;
• термостат в системе управления.

Группа безопасности твердотопливного котла устанавливается на выходе, т.е. на линии подачи горячей воды.

Группа безопасности котла на твёрдом топливе

Непосредственно перед установкой котла на твёрдом топливе необходимо выполнить его визуальный осмотр и тестовую протопку на открытом воздухе на протяжении около 1 часа при максимальной загрузке камеры сгорания.

Согласно требованиями СНиП после подключения котла следует провести гидравлическое испытание системы под давлением с выдержкой 24 часа.

Для этого нужно:

• подключить воду, открыть все краны и запорную арматуру;
• поднять давление в системе до 1,3 атм (регулировочным вентилем);
• убедиться в отсутствии протечек, в особенности в местах сварных и резьбовых соединений.

Если монтаж, обвязка и подключение котла выполнены правильно, потерь давления и утечек теплоносителя не будет. В этом случае можно приступать к ревизии самого котла:

• проверка установки колосников и шамотки;

  Проверка шамотки и колосников котла

• установка растопочной заслонки в крайнее положение для обеспечения оптимальной тяги;
• проверка качества монтажа заглушек, дверцы камеры сгорания и прочих элементов конструкции котла.

Первый запуск системы отопления

Перед первой растопкой котла давление в системе должно составлять около 1 атм. Не забудьте открыть шибер на дымовой трубе. Растопочный материал укладывается на колосниковую решётку, после чего в камеру сгорания можно загружать топливо. После 10-15 минут с момента розжига растопочную заслонку следует закрыть.  Когда температура теплоносителя в системе достигнет 85^оС, следует настроить терморегуляторрегулятор, после чего установить минимальный (около 5 см) зазор между первичной заслонкой и дверцей топки.

Растопка котла

Заслонки позволяют отрегулировать объём вторичного воздуха и таким образом повысить экономичность котла отопления.

Заслонки классического твердотопливного котла

Установка твердотопливного котла – задача отнюдь не простая, но вполне решаемая. Важно не просто соблюдать требования нормативных документов, но и следовать элементарной логике. И не забывать при этом пользоваться успешным опытом тех, кто уже имел дело с организацией систем отопления на базе теплогенераторов на твёрдом топливе. Самое главное – обеспечить оптимальный режим работы отопительного оборудования. Ведь от этого напрямую зависит его надёжность и долговечность и, конечно же, микроклимат в помещениях вашего дома.

Правильный монтаж и подключение твердотопливного котла  на видео

Используемые источники:

• https://otivent.com/montazh-tverdotoplivnogo-kotla
• https://kotle.ru/tverdotoplivnye/ustanovka-tverdotoplivnogo-kotla
• https://tverdo-kotel.com/ustanovka-tverdotoplivnogo-kotla/
• https://cotlix.com/34-montazh-tverdotoplivnogo-kotla
• https://prorab.guru/zagorodniy-dom/nyuansyi-samostoyatelnoy-ustanovki-tverdotoplivnogo-kotla.html
