Как установить и вывести трубу дымохода через крышу, на какую высоту

Содержание

Отопительные агрегаты, работающие на твердом, газовом или жидком топливе, оборудуются дымовым каналом для отвода продуктов сгорания. К функциональности и безопасности дымоходов предъявляются повышенные требования, поскольку из-за использования некачественных материалов для их монтажа или нарушения технологии и норм СНиП может разрушиться сама конструкция, возникнуть пожар. Особенно внимательно следует обустраивать проход через крышу для дымохода, чтобы обеспечить гидроизоляцию и пожаробезопасность узла. Рассмотрим, как правильно выполнять проходку дымового канала через кровельную систему.

Последствия некачественного монтажа

Узел прохода должен быть надежно защищен от проникновения влаги, поэтому большое значение имеет соблюдение технологии монтажных работ, применение надежных и долговечных материалов. Плохая гидроизоляция труб, выводимых через крышу:

• Приводит к разрушению кладки дымохода из кирпича из-за ослабления раствора, в результате чего дымовые газы могут проникнуть в чердачное помещение. Также возрастает пожароопасность.
• Провоцирует проникновение влаги внутрь дымоходного канала из кирпича и возникновение грибка в теплый сезон.
• Способствует переувлажнению и повреждению гидроизоляционного ковра и пароизоляционной мембраны.
• Увеличивает теплопотери здания (соответственно, возрастают расходы на топливо).
• Нарушает циркуляцию воздуха в помещении под крышей, это ведет к повышению уровня влажности и провоцирует загнивание деревянных конструкций. В сложных случаях это приводит к необходимости капитального ремонта стропильной системы дома.
• Вызывает образование наледей, провоцирующих расширение трещин и разрушение кровельного покрытия рядом с дымоходной трубой.

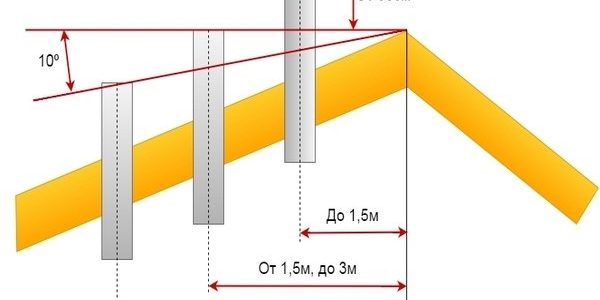

Размещение и высота дымовой трубы

Чтобы обеспечить оптимальную силу тяги для рационального сжигания топлива, общая длина дымового канала должна составлять от 5 до 10 метров. Также имеет значение высота расположения верхнего края дымохода относительно конька крыши или стены более высокого здания, расположенного в непосредственной близости.

Проектируя проход трубы дымохода через кровлю, следует руководствоваться действующими правилами и нормативами, требованиями противопожарной безопасности. Следует принять во внимание, следующее:

• Рекомендованное место обустройства дымохода – на расстоянии не более полутора метров от самой высокой точки кровли (конька). При этом верхний срез трубы должен располагаться выше конька не менее чем на 50 см.
• Если труба отстоит от конька на 1,5–3 метра, ее верхняя часть может располагаться на уровне конька. При удалении дымохода более чем на три метра, его высота над крышей рассчитывается в зависимости от высоты конька. Верхний срез конька должен приходиться на воображаемую линию, прочерченную от конька под углом 10° относительно горизонтальной прямой, проходящей через ту же точку.
• Место прохождения дымоходной трубы через крышу должно располагаться между стропилами на расстоянии не менее 25–30 см от деревянных элементов кровельной системы. В случае удаления части стропила монтируется специальная конструкция, чтобы каркас крыши выдерживал эксплуатационные нагрузки.
• Между трубой дымохода и краями кровельного покрытия, неустойчивого к возгоранию (мягкая кровля, рубероид) следует оставить зазор 13–25 см, если кровля выполнена из листового металла, натуральной или цементно-песчаной черепицы, шифера, это расстояние можно уменьшить до минимума.

Не рекомендуется устанавливать дымоходную трубу в месте, где расположена ендова сложной крыши. По ней стекают осадки, которые стекаются сюда с двух скатов, кроме того, снеговые массы будут скапливаться у дымоходной трубы и таять. Повышенная нагрузка неизбежно приводит к разгерметизации стыков проходки и кровли, их придется регулярно проверять и ремонтировать.

Пожаробезопасность

Деревянная стропильная система и некоторые слои кровельного пирога (гидроизоляция, пароизоляция) не выдерживают нагрева и могут воспламениться либо оплавиться. Безопасность элементов системы, не отличающихся огнестойкостью, обеспечивается за счет монтажа специального короба по периметру отверстия в кровле.

Короб монтируют из деревянного бруска, он должен располагаться вровень с обрешеткой, с внешней стороны крыши. По периметру короба с внешней стороны закрепляются края парогидроизоляции – ковра из рубероида или иного гидроизоляционного материала, а также края пароизоляционной мембраны со стороны помещения, если речь идет об утепленной кровле. В обоих случаях делают крестообразный надрез полотнища и подворачивают внутрь треугольные фрагменты материала. Для крепления используются гвозди с широкими шляпками или скобы, а герметик или клеевая лента позволяют добиться герметичности примыкания материалов по периметру деревянного короба.

Проход через крышу печной трубы предусматривает термоизоляцию дымохода базальтовой ватой или другими негорючими материалами. По возможности между слоем утеплителя и самим дымоходом оставляют воздушный зазор шириной 5–7 см.

Если монтаж дымохода предусматривает использование специального элемента – проходки, при его выборе в первую очередь убедитесь, что элемент выполнен из материала, устойчивого к температурным перепадам.

Обратите внимание: запрещается использовать материалы, не рассчитанные на нагрев до высоких температур, например, трубы и кровельные проходки для вентиляционных каналов.

Труба прямоугольного или квадратного сечения

Кирпичный дымоход классической печи обычно имеет прямоугольное или квадратное сечение, так как это самая простая форма для монтажа. Аналогично выглядит и внешний кожух керамического печного дымохода.

В стандартном исполнении дымоходный канал располагается строго вертикально, но на перекрытии чердака можно обустроить горизонтальный участок небольшой длины, чтобы скорректировать место выхода дымохода на крышу.

В кровельном пироге вырезается отверстие и монтируется деревянная конструкция, о которой говорилось выше. После того, как кладка трубопровода, проходящего сквозь кровлю, завершена, необходимо обеспечить надежную защиту проходного узла от атмосферных осадков. Изнутри, со стороны чердачного помещения, крепится стальной лист для оформления места проходки (отверстие в нем вырезается под размер трубы, лист надевается на дымоход заранее). Защитно-декоративная пластина крепится к краям опорного короба при помощи саморезов, стык по периметру трубы заполняют огнестойким герметиком. Короб изнутри обкладывается листами асбеста либо зазор между ним и трубой заполняется базальтовой ватой.

С внешней стороны на кирпичную трубу заводят края гидроизоляции, в которой предварительно был выполнен крестообразный надрез. Каждый из получившихся треугольников срезают таким образом, чтобы нахлест на стенку дымохода составил 10–12 см. Гидроизоляцию приклеивают к кирпичу при помощи специального материала – эластичной металлизированной ленты с клеящим слоем.

Затем монтируется внутренний фартук. Конструкция состоит из четырех планок, выполненных из оцинкованной стали. Верхний загнутый край каждой планки заводится в штрабу, выполненную по кирпичу, а не в кладочный шов. По углам планки стыкуются с заходом друг на друга в 15 мм. Все примыкания обрабатываются жаростойким герметиком. На боковых планках должны быть предусмотрены бортики, которые направят поток воды вниз. Под нижнюю планку заводится металлический лист с бортиками – галстук, который обеспечивает отвод воды к нижнему краю кровли или в ближнюю ендову.

Чтобы декоративно оформить выведенный дымоход через крышу, устанавливают внешний фартук из оцинкованного листового металла. Материал может быть окрашен в цвет кровли. Способ крепления тот же, что и у внутренней конструкции, но можно обойтись без штрабы, обработав стык термостойким герметиком для наружных работ. Края фартука, уложенные поверх кровельного покрытия, крепятся оцинкованными саморезами.

Трубы круглого сечения

В отличие от кирпичных дымовых каналов, организовывать выход круглой трубы через потолок и кровлю нужно с применением специальной разделки, приспособлений, герметизирующих отверстие.

Круглое сечение имеют следующие виды труб для печки, камина или котла:

• асбестовые (выходят из применения из-за низкой устойчивости к перегреву и не экологичности материала);
• стальные коаксиальные (по внутренней трубе обеспечивается выведение дымовых газов, по внешнему кольцу – приток воздуха в топку закрытого типа);
• сэндвич-трубы (между внутренней трубой и внешним кожухом уложен теплоизолятор);
• одностенные металлические трубы.

Обратите внимание! Если к отопительному агрегату подсоединена стальная труба с одной стенкой, которая отдает максимум тепла отходящих газов воздуху в помещениях или водяной рубашке для радиаторного отопления, в местах прохождения через перекрытия и кровлю, а также над крышей, рекомендуется использовать сэндвич либо сделать термоизоляцию и кожух трубы самостоятельно.

Выводиться через кровлю круглая труба должна следующим образом: после обустройства короба с соблюдением противопожарных расстояний, со стороны чердака закрепляется металлический лист, в котором предварительно вырезается отверстие под трубу. Либо монтируется готовый элемент – металлический лист с патрубком требуемого диаметра.

Устройство вывода круглого дымохода через кровлю также требует использования кровельной проходки для надежной гидроизоляции узла с внешней стороны. Производители предлагают различные решения. При выборе следует учитывать угол наклона скатной крыши, рельеф кровельного покрытия.

Эластичные проходки

Чтобы вывести дымоход через кровлю скатной крыши, удобно использовать эластичную проходку, которая состоит из плоского фланца квадратной или круглой формы и конусообразной ступенчатой манжеты. Фланец изготавливается из эластичного материала со свинцом или алюминием. Пластичность металла позволяет плотно подогнать основание проходки даже к покрытию, имеющему сложный рельеф – металлочерепице или профнастилу.

Металлическая часть проходки выполнена как единое целое с эластичной муфтой, благодаря чему обеспечивается герметичность конструкции. Муфту делают из силикона или атмосферостойкой резины EPDM. Промаркированные ступеньки конусообразной муфты позволяют отрезать верхнюю часть на нужном уровне, чтобы эластичный элемент плотно обхватил дымоходную трубу определенного диаметра.

Планируя установку эластичной проходки, необходимо определиться с выбором варианта. Это может быть переход:

• для плоских кровель и крыш с углом наклона до 25°;
• для скатных кровель с углом наклона свыше 25°;
• универсальный, для кровель любого вида.

В первых двух случаях подвижность эластичной манжеты относительно фланца ограничена. В первом варианте основание располагается относительно муфты под прямым углом, во втором – под наклоном около 20°.

Эластичные проходки можно устанавливать на кровлях с покрытием из любого материала. Изделия характеризуются:

• стойкостью к атмосферным воздействиям;
• устойчивостью к ультрафиолету и агрессивным средам;
• гибкостью (не требуется подбирать элемент в точном соответствии с углом наклона ската);
• плотным прилеганием к кровле, что обеспечивает надежную герметизацию узла;
• эстетичным внешним видом и широкой цветовой гаммой.

Выполнять монтаж эластичной проходки можно самостоятельно. После того, как закончен основной этап работ – труба выведена через кровлю, промежуток между дымоходом и коробом заполнен негорючим теплоизолятором, необходимо срезать верхнюю часть конуса проходки по отметке, соответствующей диаметру дымохода.

Эластичный элемент плотно натягивается на трубу, его верхний край отворачивается, обрабатывается атмосферостойким герметиком и заворачивается обратно. Также можно дополнительно использовать хомут, герметизирующий стык.

Фланец при помощи деревянного молотка деформируется с таким расчетом, чтобы металлическая часть полотно прилегла к покрытию независимо от его рельефа. Дополнительно основание проходки промазывают герметиком. Крепление фланца к кровле должно выполняться при помощи саморезов или заклепок.

Жесткие проходки

Выведение дымохода через крышу можно осуществить, используя готовую проходку из листовой оцинкованной стали. Ее особенность – патрубок жестко закреплен относительно основания под определенным углом. Поэтому важен правильный выбор элемента – он должен соответствовать углу наклона ската.

Модели металлических проходок различаются по конструкции и принципу монтажа:

1. Неразъемный элемент с патрубком, в который снизу впаивается верхняя часть дымоходной трубы, а затем сверху надевается оголовок дымохода.
2. Разъемная проходка – верхняя часть надевается на трубу, край патрубка обрабатывается герметиком и фиксируется на дымоходе хомутом.

В обоих случаях фланец крепится к кровельному покрытию с помощью герметика и саморезов. Так как фланец жесткий, металлические проходки позволяют выводить трубу только на крышах с ровным покрытием – с мягкой битумной или фальцевой металлической кровлей.

Правильно подобрав элементы для герметизации проходного узла и соблюдая технологию работ, можно самостоятельно провести дымовую трубу через крышу.

Видео по теме:

Для комфортного круглогодичного проживания, загородный дом должен иметь систему отопления. Вне зависимости от её типа, газовое оно или дровяное, отвод продуктов сгорания происходит через дымоходную трубу, которая выводиться наружу через крышу дома. Основное назначение кровельной разделки вокруг печной трубы – защита крыши от протечек и перегрева. О том, как выполнить весь комплекс работ правильно и не допустить при этом грубых ошибок, далее в нашей статье.

Герметизация трубы на крыше

Герметизация дымоотвода на крыше проводится с учетом формы трубы и рельефности кровельного покрытия:

• Для прямоугольной и квадратной конструкции подойдет металлический фартук;
• Для круглых выходов часто используются эластичные резиновые или полимерные проходки;
• Трубы типа «сэндвич» оснащают металлическим конусом, закрепленным под углом на стальном фартуке;
• Шифер или металлочерепицу оборудуют свинцовыми планками примыкания или системой Мастер Флеш.

Установка трубы на кровлю из металлочерепицы

Места прохода трубы через крышу

Существует закономерность — чем ниже по скату крыши будет размещается труба, тем больше усилий потребуется для гидроизоляция стыка между дымоходом и кровлей.

Крыши, изготовленные из профлиста, оснащают трубами в следующих участках:

• Возле конька. Согласно СНиП 41-01-2003, вывод устройства близ конька снизит вероятность образования снежных карманов и появления конденсата.
• Изоляция печной трубы на скате. Прохождение дымохода на расстоянии 500-700 мм. от конька крыши снижает риск протечки и сохраняет стропильную конструкцию. Защитить стык помогут эластичные проходки или доборные элементы фартука.

Конструктивные элементы узла примыкания крыши к дымоходу

Планируя сделать проход дымохода через кровлю своими руками, начните с деревянного короба.

1. Подберите бруски, соответствующие толщине балок перекрытия (минимум 5-10 см), и отмерьте длину, увеличивающую размер трубы на 15-25 см.
2. Соедините доски для образования квадратной или прямоугольной конструкции (соответствующей форме дымохода), прикрепите к горизонтальным и вертикальным балкам перекрытия.
3. Приготовьте дополнительные материалы: верхний и нижний фартук, галстук (длинный гладкий лист с отбортовкой для отвода дождевой воды), герметик.
4. Планки примыкания, образующие фартук, устанавливаются по бокам, сверху и снизу. Внутренний фартук размещают под кровельным материалом для отведения воды. Под него укладывают галстук длиной, равной расстоянию нижнего фартука до карниза. Внешние планки примыкания выполняют декоративные функции, и предупреждают попадание влаги в зону прохождения дымохода через крышу.
5. Закрыть отверстие вокруг трубы и балок перекрытия поможет базальтовая вата. Расстояние между бетонным и кирпичным дымоотводом, относительно элементов стропильной системы — 13 см., от керамической неизолированной трубы оставляют просвет 25 см., при наличии теплоизолирующего слоя — 13 см.
6. Промежуток между трубой и горючим материалом закрывают листовым металлом. Герметичность кровли обеспечивает специальная пленка, которую прорезают конвертом, и фиксируют края на внешней части трубы, деревянного короба.

Организовывая вывод круглой трубы, достаточно подобрать эластичный уплотнитель, исключающей необходимость дополнительной гидроизоляционной защиты вокруг проходки.

Разделка на коньке

1. Проложите возле трубы жестяной лист (галстук), подведенный под кровельный настил.
2. Зафиксируйте нижнюю, затем боковые и верхнюю планку примыкания.
3. Заполните стыки возле трубы герметиком на силиконовой основе.
4. Прижмите верхними планками фартука.

Отвод дождевой воды от дымохода

Проходка на скате

Проводя обустройство небольшой проходки, зафиксируйте на скате крыши водоотводный желоб.

Разделка для труб шириной более 80 см потребует создания разуклонки на скате крыши для отвода воды, поступающей сверху к центру дымохода.

Сверху образуются две короткие ендовы (разжелобки). Планка нижней ендовы устанавливается в местах стыков отрицательных углов, защищая от попадания воды в подкровельное пространство. Размещается она, до укладки листов профнастила. Верхняя планка выполняет чисто декоративные функции.

Установка дымохода круглого сечения потребует дополнительных затрат, так как его правильная организация нуждается в дополнительных комплектующих

Обход стропильной системы

Качественное примыкание кровли к трубе дымохода возможно при наличии жесткой обрешётки, позволяющей равномерно распределить нагрузку. Дымоход обычно устанавливают до укрепления стропильной системы.

Если вывод осуществляется позднее, важно предусмотреть расстояние от стропил более 20 см, в противном случае потребуется демонтировать обрешетку, ослабив общую систему.

Обрешетка под дымоход

1. Установите под элементы стропильного каркаса опорные стойки, срежьте перекрытия и соедините с целыми стропилами, воспользовавшись горизонтальными перемычками.
2. Вокруг дымового отвода обустройте надежный каркас, прочно соединенный со стропильной системой и кровельной обрешеткой.

Проход дымохода через крышу из металлочерепицы

Гидроизоляция дымохода на крыше из металлочерепицы требует подготовки следующих инструментов и материалов:

• строительный карандаш или маркер;
• дрель и набор сверл;
• болгарка с диском 2 мм;
• силиконовый герметик;
• заклепочник;
• алюминиевая ленты и хомуты;
• металлические уголки;
• кровельные саморезы;
• длинная линейка или рулетка;
• плоскогубцы и молоток.

Инструмент и материалы необходимые для работы

Обход дымохода на крыше из металлочерепицы предусматривает создание двух защитных слоёв, которые делаются следующим образом:

1. На обрешетке собирают внутренний фартук, охватывающий крышу и дымоход.
2. Подготавливают внешнюю декоративные планки, покрывающие кровельный материал и нижний фартук.

Если дымовая система размещена поблизости конька, то кромку верхней планки вводят под коньковый элемент.

1. Каждый элемент покрывает скат на 200 мм и поднимается по вертикали вентиляционной конструкции на высоту 150 мм.
2. Боковые планки заходят под гребень металлочерепицы, накрывают нижний элемент фартука по всей длине, выходят за пределы трубы на 20 см.
3. Все детали прочно соединяют саморезами.
4. На трубе отмеряют 15 см, делают болгаркой штроб глубиной 15 мм.
5. Далее заполняют канаву силиконовым герметиком, после чего фиксируют нижнюю планку примыкания.

При заливке силикона, его не нужно жалеть, он должен заполнить все пустоты между трубой и фартуком

Важно! Верхняя деталь фартука должна плотно войти в паз, заполненный герметиком.

Остается настелить кровельный материал и прикрепить верхние планки к дымоходу саморезами, заполнить линию заделки гидроизолирующей мастикой.

Чтобы саморезы не выделялись на фоне крыши, цвет их шляпок следует подобрать в тон кровельного покрытия

Разделка для круглых труб: металлическая проходка

1. Лист крепят к обрешетке, пропускают трубу через колпак, верхнюю часть которого прижимают к дымоходу стальным хомутом с термоустойчивой прокладкой.
2. Желая направить поток воды вниз, по краю листа выполняют бортик посредством плоскогубцев и молотка.

Интересно знать! Изготавливают фартук для круглого дымохода из черной стали толщиной 1-3 мм. Покрывают металл термостойкой эмалью, способной противостоять нагреву до 600 градусов. Также возможно изготовление деталей из нержавейки максимальной толщиной 2 мм.

Герметизация стыка с помощью готового фартука-колпака, сделанного из нержавеющего металла

Герметизация места примыкания кровли и трубы системой Мастер Флеш

Мастер Флеш — это эластичные проходки выполнены в виде ступенчатой пирамидки с алюминиевой или свинцовой мягкой основой. Конструкция выдерживает диапазон рабочих температур 50°С(+ 130°С), и легко регулируется под крутизну кровли.

Монтаж эластичного узла прохода через кровлю проводят в следующем порядке:

1. Выбирают кольцо уплотнителя с зазором на 20% меньше диаметра вентиляционной системы.
2. Уплотнитель натягивают по трубе, предварительно смочив мыльным раствором.
3. Колпак закрепляется герметиком и шурупами, оснащенными неопреновыми или резиновыми прокладками. Шаг — 35 мм.

Важный момент! Эластичные проходки с гибким свинцовым или алюминиевым кольцом оснащены клеящим слоем, находящимся под защитной пленкой. Для усиления фиксации, используйте дополнительный клеевой состав.

Уплотнитель для дымохода Мастер Флеш удобен и прост в монтаже

Алюминиевые и свинцовые ленты

1. Очистите место нанесения ленты, после чего плотно прижмите пленку.
2. Оклейте отрезками вертикальную часть дымохода, охватывая одновременно горизонтальное кровельное покрытие.
3. Зажмите ленту планкой из металла и зафиксируйте термостойкими дюбелями.

Лента для герметизации труб — отличный способ сэкономить время и деньги

Герметизация прямоугольных и квадратных труб

Обеспечить надежность крыши в местах ендов и примыканий поможет галстук из металлических деталей (планок примыкания), которые заводят под покрытие на 150-200 мм.

Места соединения фартука с профлистом вокруг дымохода уплотняют кровельным герметиком. Снизу и по бокам устанавливают карнизные отводы, направляющие поток осадков на скат крыши.

1. В материале делают крестообразный вырез, и приклеивают к стенкам дымохода на высоте более 5 см.
2. Под верхнюю планку примыкания крепят самоклеющуюся ленту «Вакафлекс»: снизу, сбоку, затем сверху.

• Иногда дымоход устраивают в готовой крыше, вырезая в профнастиле отверстие с запасом 1,5-2 см. Для этого металлический лист в месте примыкания прямоугольной трубы отгибают, приклеивают гидроизоляционную мембрану и устанавливают нижнюю, затем верхнюю обрешетку, плотно прижатую к кровельному пирогу и дымоходу.

Меры безопасности при монтаже дымохода должны строго соблюдаться

Оштукатуривание трубы

Во избежание образования толстого слоя штукатурки, следует знать, как правильно утеплить трубы:

1. Для начала заделайте цементным раствором все имеющиеся неровности на трубе;
2. Затем обтяните стенки армирующей сеткой;
3. Завершающим этапом является нанесение штукатурки.

Важно! Прежде, чем замазать первый слой, доведите раствор извести, цемента и шлаковой крошки (или песка) до густоты сметаны, набрызгивайте, не выравнивая. Второе покрытие более плотное, его накладывают мастерком, затирая до получения гладкой поверхности.

Армирующая сетка позволит штукатурке хорошо держаться на трубе и не трескается при высыхании

Укрепление трубы асбестоцементом

Обшивка дымохода асбестоцементом требует использования цементно-известковой смеси, наносимого на поверхность плит.

1. Дымоотвод армируют сеткой и набрызгивают первый слой раствора.
2. На отрезки изоляции наносят новый слой смеси и крепят к поверхности дымохода.

Асбест содержит в себе опасные для человека канцерогены, поэтому специалисты не рекомендуют использовать его в жилых помещениях.

Обшивка листовым железом

Изолируя металлическую трубу, следует соблюдать расстояние дымохода от горючих материалов — 60см.

1. Конструкцию обворачивают минватой толщиной 5 см внахлест, зажимают стальной проволокой. Поверх обворачивают металлическим листом.
2. В предварительно подготовленные зазоры вставляют заклепки, замыкают головки фиксаторов специальным инструментом.

Какая преследуется цель

При подготовке чертежей важно предусмотреть прямое расположение трубы, идущей от печи.

• Максимальная температура нагрева внешней стенки дымохода не должна превышать 50 градусов.
• Гидроизоляция кирпичной печной трубы на крыше позволяет соблюдать установленные нормы, а металлические элементы потребуют дополнительного утепления, предупреждающего образование конденсата.

После монтажа трубы, достаточно провести оштукатуривание с последующей укладкой миллитового кремнезема, теплоизоляционной ваты МКРР – 130 или рулонного фетра МКРФ-100.

Если наружная часть трубы имеет высоту 2 и более метров, она укрепляется дополнительными растяжками

Противопожарная защита дымохода

Сегодня в продаже имеются готовые «сэндвич» панели, изготовленные из стали или керамики. Их монтаж происходит следующим образом:

1. Для установки модульной системы, между печью и дымоходом проводят асбестовую прокладку.
2. Затем наносят слой раствора на который помещают модуль. Выравнивают по уровню, закрепляют последующие блоки слоем раствора.
3. Места прохода дымового устройства через крышу хорошо изолируют. Огнестойкую изоляцию кровли обеспечит стальной оцинкованный короб, закрепленный скобами к стропилам и поперечным балкам в месте прохождения трубы.

Гидроизоляция трубы

Основные этапы монтажных работ:

1. Трубу покрывают грунтовкой, обклеивают супердиффузионной мембраной. Вместо грунтовки возможно использование полимерно-битумной мастики. Мембрану приклеивают к крыше, края заводят на трубу.
2. Из металла делают верхний и нижний галстук. На обрешётку набивают бруски и закрепляют уголки.
3. Рулонный материал укладывают внахлёст, позволяя добиться правильного стока воды на мягкой или металлической кровле. Длина нижнего листа достигает свеса кровли.
4. Места стыка изолируют битумной мастикой. Уголки к обрешётке крепят дюбелями. Щели обрабатывают жаростойким герметиком.
5. Укладывают кровельный настил, сверху размещают ПВХ фартук, используя ленту Ондуфлеш, заканчивают герметизацию.

Устройство примыкания кровли к трубе

Устранение течи на крыше возле трубы

Изоляция битумной лентой проходит в 5 шагов:

1. Щёткой по металлу очищают кровлю вокруг дымохода по внешней нижней части.
2. Влажной тряпкой удаляют пыль и грязь.
3. В местах стыка трубы и кровельного пирога приклеивают куски битумной ленты.
4. Отрезки прогревают газовой горелкой, прижимают максимально плотно к крыше и дымовому отводу.
5. Сверху фиксируют деревянные бруски или доски. Срок эксплуатации ленты 2-3 года.

Герметизация дымохода своими руками с помощью битумной ленты

Полимерные манжеты надежно защищают стык кровли с овальной трубой и не вызывают особых сложностей при монтаже:

1. В верхнем участке манжета делают вырез диаметром меньше толщины дымохода.
2. Надевают на внешнюю часть стояка, опускают до уровня кровли.
3. В местах соприкосновения крыши с менжетом используют защитный слой герметика.

Полимерные манжеты для труб — отличный и недорогой способ защитить крышу от протечек

Создание металлических отводов

Предотвратить проникновение воды в перекрытие также помогут специальные «раскладки» — широкие металлические полосы с боковым бортиком, герметизирующим щель между верхним слоем кровельного пирога и трубой. Размещают раскладки между коньком и местом прохода трубы, охваченной со всех сторон.

Герметизация трубы с помощью металлических «раскладок»

Стоимость материала и работ

Стоимость услуг по монтажу и ремонту кровельной проходки в зависимости объема или сложности работ составляет 450-850 руб./м2.

Наименование материала	Цена
Самоклеящейся полосы с алюминиевой фольгой длиной 12.5 м, шириной 8 см	2500-3000 руб.
Битумная мастика	50 руб./кг
Цементная мастика	40 руб./кг
Фартук	100 руб./м погонный
Эластичная проходка Мастер Флеш для заделки труб	1500 руб.
Фланец	500-800 руб.

Кровельная разделка дымохода – важный этап строительства, требующий правильного подбора материалов и соблюдения последовательности операций.

Создавая гидроизоляцию узла примыкания крыши к дымоходной системе, следует обеспечить максимальную безопасность и комфорт, без пожаров и протечки.

<index>

Последствия некачественного монтажа

Как правило, в работу печника или установщика газового оборудования не входят услуги по монтажу дымохода, проход дымоходной трубы через кровлю домовладелец должен обеспечить самостоятельно. Мнимая простота задачи заставляет домашних умельцев отказаться от услуг профессиональных кровельных мастеров. Тем не менее, некачественный вывод трубы на кровлю грозит серьезными последствиями:

1. Через негерметичный проход трубы влага просачивается внутрь кладки, постепенно разрушая кирпичный дымоход.
2. Повышенная влажность внутри трубы дымохода стимулирует распространение плесневых микроорганизмов и грибка. Споры некоторых вида грибка опасны для состояния человека, поэтому зараженную тубу использовать небезопасно. В запущенных случаях замене подлежит и дымоход, и печная кладка
3. Проникновение воды в проход дымоходной трубы через кровлю снижает термоизоляционные свойства утеплителя в половину. При чем после высыхания термоизоляционного слоя его характеристики никогда уже не вернуться на прежний уровень.
4. От некачественного выведения трубы через кровлю страдает даже стропильная система, так как проникающая в нее через негерметичный проход влага приводит к гниению и разрушению.
5. Щели возле прохода трубы нарушают нормальную циркуляцию воздуха внутри чердачного помещения, приводя к повышению энергопотерь, затрат на отопление.

Кстати, на кровлю выводят не только печные дымоходы, там размещают также трубы от газовых котлов и вентиляционные отводы, для монтажа которых пользуются такими же методами.

Выбор места вывода дымохода и его высота

Первое условие качественного вывода трубы через кровлю – правильное размещение дымохода на крыше. От этого фактора зависит функционирование всей отопительной системы, поэтому во избежание ошибок, монтаж выполняют в соответствии со строительными и противопожарными требованиями:

Схема норм размещения дымохода на крыше

• Дымоходные трубы размещают в непосредственной близости от самого высокого места крыши, на расстоянии 1-1,5 м.
• Рекомендуемая высота дымохода относительно конька крыши для обеспечения нормальной печной тяги составляет 0,5-1,5 м.
• Чем больше высота дымохода, тем большую силу тяги в печи или газовом котле она обеспечивает.
• Чем ниже на склоне располагается труба, тем больше должна быть ее длина, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
• Такие параметры как высота дымохода, диаметр сечения выбирают согласно рекомендациям производителя термогенерирующего прибора или на основе расчета.
• Дымоход состоит в основном из вертикальных участков труб, протяженность горизонтально расположенных сегментов не должна превышать 1 м.
• Место вывода размещают между элементами стропильной системы, чтобы не нарушать ее целостность.

Основная сложность проведения трубы через кровлю заключается в том, во время прохождения дыма температура стенок повышается, из-за чего возникает опасность возгорания горючих материалов стропильной системы.

Эластичная проходка

Чаще всего в частном строительстве сталкиваются с монтажом металлических труб круглого сечения. Чтобы обеспечить герметичность место прохода, используют специальное устройство – эластичную проходку. Это изделие из высокопрочного силикона или резины, имеющие форму воронки с широким фланцем в виде квадрата или круга, называемым фартуком. Эластичная проходка благодаря своим свойствам принимает любую форму, подстраиваясь под угол наклона ската. Она выдерживает экстремально высокие или низкие температуры, воздействие агрессивных химикатов и имеет широкую палитру.

Схема монтажа эластичной проходкиЭластичная проходка на металлоцеперице

Приобретая эластичную проходку, руководствуются диаметром трубы и цветом кровельного материала. Универсальные модели, в виде ступенчатой пирамидки, подходят для любого размера, подгонка осуществляется путем подрезки проходки до нужного уровня. Установить эластичный фартук на кровлю очень просто, нужно наложить его на дымоходный проход, наложить металлический круг с отверстиями под крепеж, обработать стык огнестойким герметиком и зафиксировать с помощью шуруповерта. Для крыш с крутыми скатами применяют особый вид проходок из пластика с заданным углом монтажа фланца.

Проходной патрубок из металла

В строительных магазинах можно найти другой вид проходок для круглых труб – металлический проходной патрубок. Его используют, чтобы выполнить проход дымохода через не имеющую рельефа кровлю. Готовые патрубки из легированной стали имеют стандартный угол крыши, который подбирают под уклон крыши. Чтобы выполнить монтаж, необходимо:

Схема монтажа проходного патрубка

Вырезать в крыше отверстие подходящей формы. Для этого с помощью маркера на поверхность крыши наносят разметку. В зависимости от кровельного материала резку выполняют болгаркой или острыми ножницами, отступив на 1-2 см внутрь окружности.

• Вынуть гидроизолирующий и термоизоляционный материал из проделанного отверстия, освободив проход для дымохода. Если необходимо, удалить элементы обрешетки, аккуратно отпилив их.
• С нижней стороны крыши закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода был запас 15-20 см.
• Просунуть модуль трубы в отверстие, состыковать его с проложенным дымоходом, затянув место соединения с помощью хомута.
• Надеть выводной патрубок на трубу, зафиксировав на поверхности ската огнестойким герметиком и саморезами с каучуковой шляпкой.
• Надставить трубу новыми сегментами, чтобы высота дымохода достигла превысила уровень конька на 0,5-1,5 м.

Проходной патрубок на крыше из профнастила

Некоторые мастера предпочитают пользоваться другим способом – они заранее впаивают в проходной патрубок дымоходную трубу, обкладывают ее термоизолирующим материалом, к примеру каменной ватой, а уже затем эта конструкция монтируется в проход.

Вывод прямоугольных и квадратных труб

Дымоход печей и каминов, выполненных из кирпича, чаще всего квадратной или прямоугольной формы, поэтому для его вывода на кровлю пользуются другими способами. Эту задача для опытного печного мастера, а не домашнего умельца, потому что в процессе используется особая техника кладки. Когда дымоход приближается к крыше, в ней вырезают отверстие соответствующего размера с припуском 2-5 см, через которое печник выводит трубу на крышу. Хотя жаростойкий кирпич прекрасно удерживает тепло внутри трубы, с внутренней стороны проход обкалывают асбестовыми листами для защиты стропил от возгорания.

Схема установки декоративного доборного фартукаУстановка декоративного наружного фартука

На кирпичную трубу с помощью металлического профиля крепят мягкую гидроизоляционную ленту на свинцовой или алюминиевой основе, нижний край которой фиксируют на кровле с помощью герметика. После этого неказистую гидроизоляцию закрывают с помощью специального декоративного фартука. Он состоит из четырех доборных деталей и устанавливается под материал кровли, делая проход аккуратным и хорошо защищенным.

Монтаж выводного короба

Устройство кровли состоит из слоев нескольких материалов, огнеупорные качества которых выражены по-разному. Тогда как большинство кровельным материалов не горят и не поддерживают горение, стропильная система, традиционно изготовляемая из древесины, не обладает такими свойствами. Для того, чтобы безопасно вывести дымоходную трубу через любой материал, монтируют проходной короб:

Схема монтажа выводного коробаВывод трубы через выводной короб из асбеста

• Первым делом приобретают или изготавливают короб из огнеупорного материала, к примеру, металла или асбеста. Размер короба подбирают в соответствии с сечением трубы, так чтобы между их стенками было не менее 15 см.
• После изготовления отверстия, в него устанавливают короб, верхний край выравнивают по уровню ската крыши.
• Выводят дымоход через отверстие в проходном коробе. Края гидроизоляционной пленки и пароизоляции приклеивают к трубе с помощью огнестойкого герметика и армированной ленты.
• Внутрь короба засыпают керамзит или укладывают каменную вату для термоизоляции дымохода. Термоизолирующие материалы размещают с учетом того, что они не должны затруднять циркуляции воздуха.
• Снаружи трубу дымохода в зависимости от формы и кровельного материала отделывают с помощью эластичной проходки, декоративного фартука или металлического патрубка.

Качественно выполненный вывод дымохода не портит внешний вид крыши, не пропускает влагу и безопасен с точки зрения противопожарных норм. Соблюдайте правильную технологию прохода туб через перекрытия, чтобы защитить себя и свое имущество.

Видео-инструкция

</index>

Монтаж кровельного покрытия – уже сама по себе чрезвычайно ответственная задача, требующая особой аккуратности, последовательности действия, строгого следования разработанным технологическим рекомендациям. Какая бы материал для покрытия крыши ни применялся, он должен в итоге обеспечить стопроцентную защиту здания от разрушающего действия атмосферных осадков.

Одним из наиболее уязвимых с точки зрения возможного проникновения воды и сложных в монтаже узлов является примыкание кровли к трубе дымохода или вентиляции. От того, насколько качественно будет произведена герметизация подобных участков, напрямую зависит долговечность стропильной системы, чердачного перекрытия, а зачастую – и даже отделки в самом доме. Поэтому очень важно отнестись к данному этапу кровельных работ с особым вниманием и аккуратностью.

Особенности обустройства прохода дымохода через кровлю

Качественное примыкание кровельного материала к трубе может быть сделано только в том случае, если крыша имеет надежнуюжесткуюобрешетку, соответствующую типу кровли и крутизне скатов, на которой будет равномерно распределена нагрузка как от массы самой системы крыши, так и от внешних воздействий.

• Оптимальным вариантом является тот, когда дымоходная труба устанавливается еще до обустройства обрешетки. То есть в самой конструкции стропильной системы предусмотрен для нее проход, укрепленный дополнительными деталями. В таких случаях примыкание к трубе листового или штучного кровельного материала будет выполнить гораздо проще, чем в тех, когда в готовой обрешетке приходиться организовывать проход для вновь возводимой трубы.
• Если труба устанавливается позднее, то чтобы освободить место для прохождения дымохода, необходимо будет демонтировать некоторые элементы обрешетки, что вполне может ослабить общую конструкцию.
• Заранее необходимо предусмотреть и то, чтобы труба не приходилась на стропильную ногу, так как ее частичный или полный демонтаж – крайне нежелательная операция. Если же труба все-таки пришлась на одно из стропил, и часть его приходится удалять, то перед проведением этого процесса необходимо сразу же установить под остающиеся части подпорные стойки, которые закрепляются на балки перекрытия. Кроме этого, чаще всего приходится еще и связывать части этой ноги с целыми стропилами, горизонтальными перемычками.
• Какой бы вариант ни рассматривался, вокруг дымоходной трубы необходимо обязательно обустроить дополнительный надежный каркас, который должен быть прочно соединен с другими элементами стропильной системы и кровельной обрешётки.

Цены на дымоходные трубы

дымоходная труба

• Просвет между дымовой трубой и элементами стропильной системы регулируется правилами СНиП 41—01-2003, пункт 6.6.22. В нем говорится, что расстояние от поверхностей бетонных и кирпичных дымоходных труб до любых деталей стропильной системы и кровельного «пирога», изготовленных из горючего материала должно составлять не меньше, чем 130 мм. От керамических труб, не имеющих изоляции, этот просвет должен быть не менее 250 мм, а при наличии теплоизоляции — также не менее 130 мм.

Оставшееся не закрытым пространство между трубой и горючими или даже слабогорючими кровельными покрытиями должно перекрываться только совершенно негорючими материалами (обычно для этих целей применяется листовой металл).

Конструкция узлов примыкания кровельного покрытия к трубе

Когда надежная основа под обустройство примыкания кровельного материала к дымоходу будет готова, можно переходить к монтажу элементов герметизации покрытия.

Конструкция системы примыкания покрытия к трубе может быть разной, в зависимости от выбранного кровельного материала. Функции, которые возлагаются на элементы, входящие в конструкцию примыкания — это герметизация и гидроизоляция стыков покрытия крыши и вентиляционной или дымоходной труб, а также отвод и перенаправление потоков воды, стекающих от конька крыши к трубе сверху.

Схема обустройства такого примыкания в идеале должно определяться еще при составлении проекта стропильной системы и кровельного «пирога». Дело в том, что некоторые варианты предполагают монтаж отдельных деталей конструкции до укладки кровельного покрытия.

Кроме выбранного для покрытия крыши типа кровли, при составлении проекта следует учитывать и месторасположение дымоходной трубы, ее форму, а также материал, из которого она изготовлена.

Профессионалы-строители обычно рекомендуют применять для обустройства примыканий только готовые конструкции, которые выпускаются производителями кровельных покрытий. Тем не менее, очень многие мастера предпочитают изготавливать эти детали самостоятельно.

</p>
