Гараж – это не только место для хранения автомобиля. Многие люди проводят в нем гораздо больше свободного времени, причем это может быть не только жаркое лето, но и холодная зима. Разумеется, полноценное отопление в таком помещении оборудовать не имеет смысла, а вот полезная и практичная самоделка придется кстати.
Основные требования
Холодной осенью или морозной зимой находиться в гараже без отопления – это занятие не из приятных. Полноценного отдыха или работы в таких условиях просто не добиться. Именно поэтому подобным площадям просто необходима небольшая печка-буржуйка, которую вполне можно изготовить своими руками. Буржуйки с теплообменником встречаются во многих сараях и гаражах.
Распространенность таких агрегатов объясняется простотой их изготовления. На это не уходит много времени и дорогостоящих материалов.
Как правило, такие конструкции нуждаются лишь в некоторых доработках, поскольку сам корпус, а зачастую и дно в таком предмете уже имеется. Многие мастера варят гаражные печи и из листовых материалов. Однако такие разновидности печей смогут осилить только те пользователи, которые умеют работать со сваркой.
Гораздо реже в гаражных постройках встречаются самодельные печи, выложенные из кирпича, поскольку такие агрегаты имеют более внушительные габариты, а нагреваются при этом в меньшей степени. Для гаража подобная система подходит слабо.
Чаще всего в гаражах располагают небольшие буржуйки, работающие от дров. В такие агрегаты, как правило, закладывают абсолютно все, что может гореть. Неприхотливость в выборе топлива и быстрый нагрев – это главные преимущества такой печи. Однако при выборе подходящего агрегата следует учитывать не только его «всеядность».
Подходящая конструкция для обогрева гаражной площади должна выбираться в соответствии со следующими параметрами:
площадью самого гаража;
сроками использования отопления;
максимальным бюджетом, который можно потратить.
Если гараж представляет собой пристройку к дому, то лучше поставить прибор с электрическим или газовым подключением.
Если же постройка отдельна от жилища, то следует создать безопасную автономную конструкцию. Стоит помнить, что в первую очередь буржуйка для гаража должна быть безопасной, в противном случае могут возникнуть серьезные проблемы с плохими последствиями.
Печь должна обладать следующими важными параметрами:
сечение вытяжного клапана должно составлять не менее 10 см;
вес не должен превышать 35 кг;
габариты печи – 70х50х35 см;
объем не должен быть больше 12 л.
Виды
Многие пользователи выбирают для утепления гаража самодельные печи. Подходящий вариант можно изготовить для любых условий и планировок. Стоит рассмотреть подробно, какие разновидности гаражных буржуек сегодня востребованы и встречаются чаще всего.
Масляная
Масляные печи встречаются часто. Подобные модели чаще всего обладают следующими характерными чертами:
они имеют компактные размеры;
отличаются несложной конструкцией;
быстро разогреваются;
такую печку легко использовать;
в гараже с масляной печью будет долгое время сохраняться оптимальная температура;
подобные агрегаты отличаются экологичностью, ведь не наносят вреда окружающей среде;
топливо для этих печей можно смело назвать доступным, поскольку его возможно найти, например, на СТО (некоторые фирмы оказывают услугу по вывозу такого топлива);
в масляных моделях отсутствуют капельницы, форсунки и прочие подобные детали, поэтому процесс их сборки считается простым и быстрым;
масляные печи не так часто загрязняются.
Кирпичная
В качестве надежной стационарной конструкции идеально подойдет кирпичная печь. Самыми маленькими считаются агрегаты с размерными параметрами 2х3 м.
Специалисты рекомендуют располагать такие печки возле задней стены гаража. В этом же месте необходимо проделать отверстие подходящего размера под дымоход.
Кирпичные печки хороши своей надежностью и долговечностью. Однако специалисты утверждают, что изготавливать их своими руками можно только в том случае, если есть опыт укладки кирпича. В противном случае агрегат может получиться кривым и менее надежным. Для исполнения таких работ лучше нанять профессионалов.
Аккуратные гаражные печи из кирпича пользуются большой популярностью. Подобные агрегаты бывают дизельными и работают от солярки, которая находится в открытом доступе.
Металлическая
Не менее распространенными и востребованными являются металлические гаражные печки. Такие агрегаты имеют ряд положительных характеристик, делающих их популярными среди современных владельцев гаражных построек.
Эти модели отличаются высокой степенью нагрева, но при этом имеют небольшие размеры, поэтому для их размещения в гараже не нужно выделять много места.
Металлические печи считаются «всеядными». Они могут работать от разных твердых источников топлива.
Вес агрегатов также является небольшим, поэтому работать с ними просто и удобно. Кроме того, из-за этого под ними не нужно сооружать фундамент.
Печки из металла нередко используют для подогрева пищи или воды.
Как правило, конструкции печек из металла являются простыми. Такие агрегаты вполне возможно изготовить своими руками, имея опыт сварочных работ.
Как было упомянуто выше, такие разновидности печей могут работать от любых твердых источников топлива. Одними из наиболее распространенных вариантов считаются дровяные модели.
Они состоят из следующих составных частей:
топки – именно от ее размера зависит размер дров и их допустимое количество;
колосников – эти детали представляют собой решетку, на которую сверху кладут само топливо, они предназначены для формирования тяги;
зольника – этот элемент являет собой отсек, в который попадает зола от прогоревшего топлива;
дымохода – в данном случае эта составная деталь представляет собой трубу диаметром от 100 мм, которая служит с целью отвода дымовых газов.
Главным недостатком дровяных металлических печей является то, что топливо прогорает в них в короткие сроки, из-за чего немалая часть тепловой энергии покидает помещение в союзе с дымом.
Чтобы повысить характеристики теплоотдачи печи из железа, рекомендуется изначально сделать ее двухходовой.
В таком агрегате с высоким КПД раскаленный газ проходит по особым каналам, находящимся во внутренней части корпуса. Таким образом, в помещении становится тепло и комфортно.
Ракетная
Другое название такой печи – это реактивная. Подобные модели стали так называться из-за струи пламени, вырывающейся из трубы, находящейся сверху у проходных конструкций. Кроме того, ракетная печь издает своеобразный звук, похожий на рев двигателя.
Простая и незамысловатая реактивная печь состоит из двух труб. Одна из них находится в горизонтальном положении, а вторая направлена вверх. Для изготовления такой конструкции допустимо использовать одну изогнутую трубу. Топливо в такой печи укладывается непосредственно в трубу. При этом горючий газ будет устремляться вверх, двигаясь по вертикальной плоскости.
Если принято решение установить в гараже подобный агрегат, то стоит знать некоторые особенности, которыми он обладает, а именно:
ракетную печь можно использовать как в качестве отопительной, так и в качестве варочной конструкции;
нередко надежные и крепкие «ракеты» (комбинированные) дополняют уютными лежанками, похожими на те, что имеются в русских печах;
одна топливная закладка в такой печи может работать около 6–7 часов. Тепло при этом она удерживает в течение 12 часов, особенно если обработана саманной штукатуркой;
изначально эти разновидности печей использовались исключительно в полевых условиях. В настоящее время переносные «реактивные конструкции» являются одними из самых популярных, однако, встречаются и стационарные установки, которые работают точно так же, как и модели из глины или кирпича.
Такие разновидности печей имеют следующие преимущества:
эти конструкции являются простыми. Их можно без труда изготовить своими руками. Кроме того, для этого не нужно покупать дорогостоящие материалы;
имея ракетную печь, можно использовать любые разновидности топлива. В таком агрегате будет гореть даже низкокачественное топливо;
такие модели отличаются энергонезависимостью;
для этих печей характерен низкий расход топлива.
Однако такие типы печей имеют и некоторые недостатки, к которым можно отнести:
ручное управление, из-за которого за таким агрегатом нужно постоянно следить, регулируя процесс горения;
некоторые элементы такой печи могут накалиться слишком сильно, особенно если они состоят из металла – о подобную конструкцию можно легко обжечься;
такие печи допустимо располагать далеко не во всех помещениях, например, для бани они совсем не подходят.
Паровая
Если есть желание расположить в гараже бюджетную печь, то стоит рассмотреть вариант сборки паровой конструкции. Такие печи прекрасно поддерживают в гараже оптимальный температурный режим. Кроме того, они могут функционировать не только на электроэнергии, но и на любых других видах топлива.
Такие модели состоят из следующих элементов:
парового котла;
паровой турбины;
редукционно-охладительной установки.
Выбор топлива
Печи для гаражных построек различаются не только по своим конструкциям, но и по топливу, от которого они работают.
Газовые
Газовые печи в гаражах подключаются двумя способами, а именно:
с использованием газовой магистрали;
с применением сжиженного газа.
Первым способом используются редко, поскольку большинство гаражей не подключено к газовым сетям. Чаще встречаются печи, работающие от сжиженного газа в баллоне. Он подключается к агрегату при помощи специального шланга. В процессе работы печки переработанный газ выбирается на улицу через дымоход. Подобные конструкции действуют без электричества.
Кроме того, они являются мобильными. В некоторых экземплярах присутствуют датчики, при помощи которых газ перекрывается, если происходит его утечка. Использование подобного агрегата является предпочтительным, так как он характеризуется лучшей безопасностью в вопросах эксплуатации.
Специалисты рекомендуют обращаться к печам, работающим от газа, в тех случаях, если существует необходимость лишь в периодическом отоплении гаража.
Электрические
Такие печи являются очень популярными и встречаются довольно часто. К электрическим печам относятся и масляные конструкции, и тепловые пушки, и электроконвекторы. Как правило, модели, работающие от электричества, имеют маленькие размеры. Им не нужны дымоход и вентиляция. Подобные агрегаты не сжигают кислород в помещении.
Минусом электрических изделий является то, что они потребляют много электроэнергии. Кроме того, во время работы они издают много неприятного шума.
На твердом топливе
Не менее популярными являются печи, работающие от твердого топлива. К таким вариантам относятся дровяные печки, старые добрые буржуйки и стационарные конструкции, изготовленные из кирпича. Принцип работы этих моделей довольно прост – в специальной камере сгорания сгорают дрова, торф и уголь, после чего уже отработанные материалы выходят наружу в форме дыма через трубу.
Недостатком таких печей является то, что для их топлива необходимо выделять отдельное пространство в гараже, что может стать проблемой на маленькой площади.
Дизельные
Печи, работающие на солярке, состоят из таких двух основных отделов, как:
топки;
накопителя, предназначенного для солярки.
В данном случае солярка поступает из накопителя и проходит через форсунку.
Такие печи оснащаются вентилятором, предназначенным для разгона воздуха, необходимого для активного процесса горения. Изделия на солярке довольно быстро прогревают вверенную им территорию.
На отработанном топливе
Неплохим решением для гаража является печь на масляной отработке. Такой агрегат способен поддерживать тепло в помещении на протяжении долгого времени.
Многие потребители отдают предпочтение именно этой модели, так как для нее не нужно закупаться дорогостоящим топливом. Все что понадобится такому агрегату – это переработанное машинное масло, а также допустимо использование мазута, керосина, печного топлива или солярового масла. Такую модель можно сделать своими руками.
На опилках
Агрегаты на опилках относятся к категории печей долгого горения. В таких моделях опилки не просто горят, а постепенно тлеют. В этот момент выделяется достаточное количество тепла, которого вполне хватает на гаражное помещение.
Чтобы опилки горели как можно дольше и выделяли много тепла, нужно их хорошенько утрамбовать.
Сборка такой печи является простой и быстрой.
Буржуйка
Одними из самых популярных сегодня являются экономичные печки-буржуйки, работающие от дров. Их особенностью является присутствие двух дымоходов, находящихся внутри самой печи. Эти детали обеспечивают лучшую теплоотдачу конструкции.
Изготавливаются эти печи из следующих материалов:
листового металла толщиной не меньше 4 мм (лучше 5 мм). Из этого материала нужно сварить корпус, а также дверцы и дымообороты;
лист в 6 мм для свода топливника;
небольшой отрезок трубы диаметром в 100 мм на патрубок дымохода;
арматура периодического профиля диаметром в 16–18 мм (нужна для создания колосниковой решетки);
уголок №4 и металлопрокат для изготовления ножек;
готовые рукоятки на дверцы.
При использовании указанных материалов точно получится эргономичная и недорогая печь, которая прослужит очень долго.
Печка «капельница»
Такая печка идеально подойдет для маленького гаража, в котором нет отопления и электричества. Подобную эффективную конструкцию можно собрать своими руками.
Она обладает следующими плюсами:
экономит топливо;
легко перемещается на новое место;
простая в применении;
используется и для приготовления еды.
Для сборки подобного агрегата понадобятся следующие материалы и элементы:
металл в листах;
медная труба;
патрубок;
резиновый шланг;
газовый баллон;
винты;
горелка.
При конструировании такой модели будут нужны следующие инструменты:
сварочный аппарат;
дрель;
струбцина.
Работа по изготовлению этой модели будет безопасная, если расположить конструкцию в месте без сквозняков, подальше от легковоспламеняемых предметов.
Рядом с печкой должно оставаться свободное пространство. Чтобы охладить или потушить такой агрегат, нельзя использовать воду.
Твердотопливная печь длительного горения
Данные конструкции изготавливаются из камня, стали или чугуна. Они могут прогреть гараж с использованием разных видов топлива. Если правильно подключить такую модель, газогенераторный мотор способен работать более 3 суток без действий со стороны хозяев. Правильно выбрать подходящую модель не составит труда, так как их выбор сегодня велик. Более того, приобрести подходящий безопасный агрегат удастся к гаражу любого размера.
Эти модели выпускаются:
на дровах;
с водяным контуром;
с варочной поверхностью.
Кирпичная
Как говорилось выше, универсальные кирпичные печи являются прекрасными стационарными вариантами для гаража.
Для создания такой конструкции потребуются такие материалы и инструменты, как:
огнеупорный кирпич;
особая печная глина;
мелкий песок;
цемент;
емкости для растворов;
инструменты для выкладки кирпичей и обработки швов;
дверцы;
гидроизолирующие материалы;
задвижка на дымоход.
Первые 2 ряда кирпичей укладываются горизонтально, а в третьем формируются стенки топки. Из 3–6 рядов делается камера для укладки дров. Затем закрепляется дверца. 7 рядом кирпичи нужно выложить так, чтобы осталось небольшое отверстие. 8 рядом кирпичи кладут плашмя, а 9 – на ребро. После этого вновь делается сужение при помощи укладки 10 ряда. 11 ряд также кладется на ребро. Дальнейшие ряды нужно выкладывать так же. Затем печь подключается к дымовой трубе.
Если нет опыта в подобных вопросах, то лучше вызвать специалиста, иначе печь из кирпича может получиться неаккуратно и недолговечной.
Полезные советы
Стоит придерживаться следующих советов профессионалов при самостоятельном изготовлении печи для гаража:
для увеличения тепловых свойств печи можно срезать верхнюю часть чуть ниже шва. Это позволит увеличить воздушную камеру, но этим можно уменьшить размер топки;
электрические модели – это самые удобные в использовании. Они являются пожаробезопасными, но обходятся в разы дороже, чем, например, дровяные варианты;
установку газовых моделей лучше доверить профессионалам;
капельницы рекомендуется ставить в помещениях с хорошей вентиляцией. Такая модель не дымит, но оставляет неприятный запах, от которого не избавиться при помощи подручных средств;
стены возле буржуйки можно обшить металлическими листами. Они будут нагреваться, давать дополнительное тепло.
О том, как изготовить печь для гаража самостоятельно, смотрите в следующем видео.
Гараж далеко не всегда используется лишь как место хранения автомобиля. Многие проводят в нем большое количество времени, в том числе осенью–зимой. Обустраивать в гаражном помещении полноценное отопление нецелесообразно с финансовой точки зрения, поэтому применяются различные дровяные печки. В нашем материале вы ознакомитесь с наиболее интересными вариантами самодельных обогревателей и узнаете, как сделать металлическую печь для гаража своими руками.
Какой обогреватель лучше для гаража
Проще всего отапливать гаражное помещение электрическим обогревателем. Но если вы находитесь там по нескольку часов ежедневно, то космических счетов за электроэнергию не избежать. Лучше поставить буржуйку в гараж и перейти на отопление дровами либо использовать отработанное масло, сливаемое из агрегатов автомобилей.
Такую горелку можно приладить к любой дровяной печке
Нельзя не упомянуть такой вид топлива, как солярка. Но использовать ее для обогрева гаражного помещения выйдет недешево и хлопотно. Специально покупать дизельный обогреватель не имеет смысла, ведь самодельные печи на отработанном масле способны сжигать и солярку.
Приняв за основу отопление на отработке и дровах, перечислим возможные варианты самодельных обогревателей:
отопитель, выложенный из кирпича;
дровяная печка для гаража из металла;
печь на отработанном масле.
Самый сложный в исполнении вариант – это кирпичная печь, да и не во всяком гараже ее построишь. Взять хотя бы тесные железные кибитки, куда удастся поместить лишь компактный обогреватель, но никак не кирпичное сооружение. Да и выложить хорошую печку из кирпича – дело непростое и заслуживает отдельной темы для описания процесса. Поэтому самыми «ходовыми» считаются металлические печи для гаража на дровах и отработке.

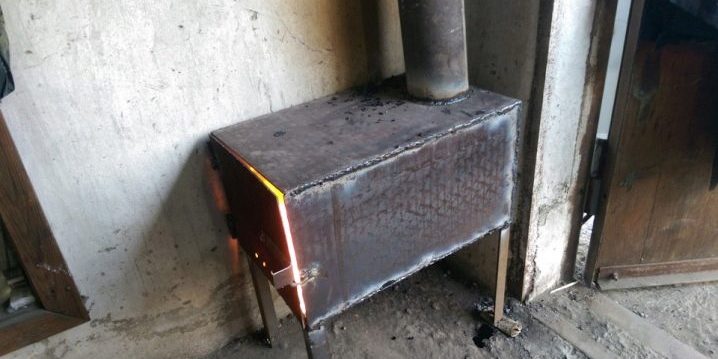

Делаем экономичную буржуйку на дровах
Дабы попусту не отвлекать внимание читателя всем известными конструкциями простых дровяных буржуек, коих и так полно в интернете, мы предлагаем ознакомиться с чертежами более серьезного обогревателя. Его особенность – наличие двух дымооборотов (ходов), организованных внутри тела печи для наилучшей теплоотдачи. Ведь какой главный недостаток обычной буржуйки? Правильно, низкий КПД, поскольку львиная доля выделяющейся теплоты сходу улетает в дымовую трубу.
В двухходовой металлической печи, сделанной своими руками, раскаленные продукты горения проходят по специальным каналам в двух направлениях, прежде чем уйти в дымоход.
Делая 2 оборота по каналам печки, продукты горения отдадут больше теплоты воздуху помещения
Благодаря такой конструкции значительная доля тепла успешно передается в помещение, что способствует более эффективному отоплению дровами и ведет к их экономии. Хотя для оценки этой экономии надо сравнивать разные печи на практике, что не всегда возможно. Но будьте уверены, что от двухходовой печки для гаража, изображенной выше на схеме, тепла вы точно получите больше.
Для изготовления источника тепла понадобятся следующие материалы:
Листовой металл толщиной не менее 4 мм, оптимально – 5 мм. Из него вы сварите корпус, дымообороты и дверцы.
Для свода топливника, испытывающего наибольшую тепловую нагрузку, лучше взять лист толщиной 6 мм.
Отрезок трубы диаметром 100 мм на патрубок дымохода.
Арматура периодического профиля диаметром 16—18 мм для изготовления колосниковой решетки.
Уголок №4, труба 40 х 40 мм или другой металлопрокат для ножек.
Готовые ручки на дверцы.
Примечание. Чтобы своими руками сварить гаражную печку, надо использовать низкоуглеродистую сталь марки Ст10 или Ст20. Высокоуглеродистая или легированная сталь прикаливается от высокой температуры, корпус может треснуть по сварным швам. Как примерно определить марку стали, описано в инструкции по изготовлению банной печки.
О полезных доработках железной печки
Есть несколько рекомендаций, как сделать вышеописанную конструкцию еще лучше. Первым делом не помешает усилить узел примыкания дымоходного патрубка к верхней плите, поскольку это место прогорает чаще всего. Причина не только в высокой температуре, но и в нагрузке, оказываемой на сварной шов дымоходной трубой. Обычно владельцы гаражей не озабочиваются отдельным креплением дымохода и он всем весом ложится на верхнюю панель печи.
Буржуйка на дровах с 2 дымооборотами не может похвастать величиной топливника, а значит, и продолжительностью горения. С другой стороны, самодельные печи длительного горения типа «Бубафоня» — не лучший вариант для гаража. Для них требуется дымоход высотой не менее 4 м с хорошей тягой, что не всегда реализуемо.
Топливник двухходовой печки можно увеличить, произвольно изменив его высоту или прибавив 10 см к ширине корпуса. Тем и хороши самодельные отопители, что владелец гаража может менять их размеры в зависимости от свободной площади помещения.
Теплоотдачу дровяной печи можно улучшить, если к боковым стенкам приварить несколько вертикальных ребер, как это показано ниже на фото. Используется полоса толщиной 4 мм либо такой же уголок, тем самым наращивается площадь теплообмена и возрастает эффективность работы обогревателя.
На фото изображена печка из чугуна с конвекционными ребрами и варочной плитой. Из стали можно сварить аналогичную конструкцию
Совет. Буржуйку можно приспособить для приготовления или разогрева пищи, если вырезать в верхней панели круглое отверстие под конфорку.
Тепловая пушка на твердом топливе
Любая печь, сжигающая дрова или уголь, страдает одним существенным недостатком. Находясь в углу гаража, который обычно не утеплен, отопитель прогревает только часть помещения. Противоположный угол (как правило, у самых ворот) остается холодным и работать там некомфортно. Проблема частично решается, если проложить дымоход под наклоном через все помещение, что практикуется многими хозяевами гаражных сооружений.
Более основательным прогревом гаража может похвастать конструкция, предложенная одним из наших экспертов по изготовлению твердотопливных котлов и печей Виталием Дашко. Агрегат представляет собой старый газовый баллон, установленный вертикально и снабженный отдельной камерой для нагрева воздуха, подаваемого туда принудительно. Конструкция этой печи для гаража с указанием размеров отражена на чертежах:
Печка функционирует по принципу тепловой пушки. Алгоритм работы выглядит так:
В топливник загружается порция дров и производится розжиг.
После прогрева включается вентилятор, подключенный гофрой к одному из патрубков нагревательной камеры.
Поскольку горизонтальная перегородка между топливником и камерой воспринимает наибольшую тепловую нагрузку, проходящий над ней воздух быстро нагревается.
Горячий воздух, выходя из второго патрубка, подается с помощью гофротрубы в любую точку гаража. Угол, где установлен сам агрегат, прогревается от боковых стенок.
Интенсивный теплообмен внутри камеры осуществляется благодаря стальным ребрам, увеличивающим площадь теплоотдачи. Ниже на чертеже показан продольный и поперечный разрез дровяной печки, где хорошо видно расположение этих ребер.
Преимущество буржуйки состоит в том, что ей не нужен высокий дымоход, хотя без естественной тяги не обойтись. Нагнетателем воздуха послужит любой подходящий вентилятор невысокой производительности. В маленьком помещении может хватить и кулера от блока питания компьютера. Для гаража средней и большой площади применимы бытовые канальные вентиляторы на 50 м³/ч, их ставят на вытяжки из санузлов. Также подойдет нагнетатель от автомобильной печки, например, «улитка» от ВАЗ 2108.
Для изготовления корпуса отопителя хорошо подходит пропановый баллон вместительностью 50 литров
Как сделать гаражную печь из баллона
Чтобы изготовить дровяную печку в гараж, нужно выполнить ряд подготовительных работ. Для начала у баллона отрезается верхняя часть по сварочному шву. Предварительно следует выкрутить вентиль и заполнить его водой, чтобы остатки пропана не взорвались при работе болгаркой. Затем нужно из листового металла толщиной 4 мм вырезать круг диаметром 300 мм (на перегородку) и полосу шириной 80 мм (на обрамление дверец). Из остатков можно нарезать полос на теплообменные ребра.
Совет. Если вы желаете увеличить тепловую мощность печки, то можете отрезать верхнюю часть ниже шва, тем самым увеличивая объем воздушной камеры. Но помните, что тогда вы уменьшаете вместительность топки и длительность горения с одной закладки дров.
Дальнейшие работы выполняем в таком порядке:
Следующий шаг – нарезка арматуры и изготовление колосниковой решетки. Здесь нет строгих требований, делайте по образцу на фото, стараясь подогнать длину прутьев под размер выступающего внутрь баллона шва. После этого установите решетку в нижнюю часть емкости.
В отрезанной крышке надо выполнить 2 отверстия под установку резьбовых сгонов DN50. Данный размер — оптимальный, но выдерживать его необязательно, как и подбор сгонов с резьбой. Вы можете взять отрезки трубы подходящего диаметра, но не делайте его меньше 40 мм. Затем приварите патрубки на место, как показано на фото:
Далее, в корпусе баллона в соответствии с чертежом надо прорезать проемы под загрузочную дверку, поддувало и отверстие дымохода. В проемы необходимо вставить обрамления дверец, сваренные из заготовленной полосы, и обварить их по кругу. Перед монтажом обрамления нужно сделать заготовки самих дверец, приварив к ним петли и покупные ручки.
Следующий этап – формирование воздушной камеры. Приготовленный круг диаметром 30 см укладывается вместо отрезанной крышки баллона и приваривается наглухо. После этого к нему посредством сварки крепятся теплообменные ребра. Их количество и размещение может быть произвольным, но не переусердствуйте, иначе придется подбирать более мощный вентилятор, могущий преодолеть аэродинамическое сопротивление камеры.
Последний шаг – приварка крышки с патрубками на место и монтаж дверец с запорными устройствами. В самом конце устанавливается дымоходный патрубок требуемой длины. Вместо патрубка подойдет и готовое колено под 90°.
Примечание. Такая же дровяная печь для гаража делается из трубы большого диаметра – 300 или 400 мм с толщиной стенки от 4 мм. Только работы будет немного больше, крышку и днище придется изготовить отдельно.
Подключение к водяному отоплению
Предыдущая конструкция гаражной печи вполне способна вместо воздуха нагревать воду или антифриз, циркулирующие по контуру водяного отопления. Всего и надо, что вместо сгонов DN50 врезать в крышку камеры патрубки DN25 да приобрести циркуляционный насос малой производительности (маркировка 25—40). Насос нужен обязательно, потому что объем водяного контура печи слишком мал и без принудительной циркуляции теплоноситель быстро закипит.
Для нормальной работы отопительной системы с буржуйкой понадобится расширительный бачок и насос
Дальше все просто: патрубки печки соединяются с радиаторами отопления либо самодельными регистрами, чья суммарная теплоотдача не превышает 3—3.5 кВт. Соединение рекомендуется осуществлять металлическими трубами, в крайнем случае — металлопластиковыми. Насос устанавливается перед печью на обратном трубопроводе, а перед ним нужно обязательно поставить расширительный бак закрытого типа. В регистрах нужно установить краны Маевского для удаления воздуха из системы.
Совет. Поскольку отопление гаража носит периодический характер, то систему следует заполнять незамерзающей жидкостью.
Печь для гаража на отработанном масле
Невзирая на то, что масляная чудо-печь спалила немало гаражей, популярность ее не снижается. Речь идет о самой распространенной конструкции металлической печки, состоящей из двух бачков, соединенных перфорированной трубой – дожигателем. Она может работать практически на любом жидком топливе при условии, что оно не содержит воды. Иначе отопитель начинает стрелять пламенем сквозь отверстия в дожигателе, отчего и возникают пожары.
Для справки. Помимо пожароопасности, данный агрегат имеет и другие недостатки, например, издает запах гари и отличается приличной «прожорливостью» (расход – около 2 л отработанного масла в час).
Популярность этой печи на отработке объясняется ее простотой и дешевизной, поэтому обойти ее вниманием нельзя. Алгоритм работы обогревателя следующий:
В нижний бачок заливается отработанное масло и поджигается с помощью любой легковоспламеняющейся жидкости.
После нагрева отработка испаряется и начинает гореть.
Выделяющиеся пиролизные газы смешиваются в дожигателе со вторичным воздухом и сгорают в верхнем бачке, имеющем перегородку.
Продукты горения покидают печь через дымоход.
Сборка чудо-печки чрезвычайно проста и делается по чертежу:
Чтобы сделать нижнюю и верхнюю камеру чудо-печи, лучше найти кусок трубы диаметром 350 мм или взять баллон 30 см в поперечнике
Капельница на отработке
Принцип работы этой более безопасной и эффективной печи заключается в дозированной подаче масла в зону горения, расположенную над специальной чашей. Чаша устанавливается внутрь трубы с приваренным днищем, а к ней сверху или сбоку подводится стальная топливная трубка. Капая в разогретую чашу, жидкое топливо сразу испаряется и сгорает, выделяя тепло и пиролизный газ. Последний сжигается путем подачи вторичного воздуха через вертикальную трубу с отверстиями либо прорезями (дожигатель), находящуюся над чашей.
Чертеж капельной печи в разрезе
Большинство гурманов отопления на отработанном масле предпочитают обеспечивать принудительную подачу воздуха на горение с помощью вентилятора. Но при наличии дымохода с хорошей тягой это делать не обязательно, хотя настроить в этом случае процесс горения бывает непросто. Дозирование осуществляется простым вентилем, установленным в разрыв струи топлива за пределами печки, как это показано на фото:
Примечание. Подачу горючего можно организовать самотеком, закрепив масляный бак повыше на стену, либо посредством специального насоса.
Трубу дожигателя правильнее завести в печь сбоку, сквозь стенку. Маслопровод проходит внутри дожигателя и достигает чаши, благодаря чему отработка по пути нагревается. Так как пламя в сосредоточено в одном месте – напротив отверстий дожигателя, то корпус буржуйки накаляется докрасна. Поэтому многие домашние мастера предпочитают делать из капельницы котел, заключив ее корпус в водяную рубашку. Больше информации об этой печи для гаража вы почерпнете из видео:
Заключительный вывод
Самодельные металлические печки для отопления гаража обладают множеством преимуществ, главное из которых – дешевизна. Второй плюс заключается в возможности модернизировать конструкцию под свои условия, не изменяя принцип работы. Если сделать печь добротно, из толстого металла, то она прослужит вам долгие годы. Но при эксплуатации не следует забывать о пожарной безопасности, особенно когда идет речь об отработанном масле. Отопительные агрегаты, сделанные своими руками, требуют постоянного присмотра.
Низкая температура некомфортна для владельца гаража и не идёт на пользу автомобилю. Электрическая печь для обогрева частного/производственного гаража неважно справляется с отопительными функциями, требуя при этом немалых финансовых расходов. Целесообразней обогревать помещения такого типа агрегатами, отвечающими гаражным особенностям.
Рисунок 1. Печь для обогрева гаража
Об особенностях обогрева гаражей
Есть 2 основные проблемы, с которыми обычно сталкиваются автовладельцы, желающие обогревать «парковку»:
«неподходящее» соотношение объёма и площади помещения;
отсутствие наружного утепления и сложности с устройством внутреннего.
Соотношение параметров
Есть закон, согласно которому при уменьшении размеров тела увеличивается отношение площади к объёму. Условно говоря, если в среднеразмерном двухэтажном частном доме на 1 м3 приходится 0,8 м2, то в типовом гараже на 1 м3 – 1,7 м2. Это значит, что у небольшого помещения теплопотери будут вдвое выше.Чтобы создать в гараже 8-градусный «микроклимат», понадобится оборудование мощностью приблизительно 1200 Вт. Для поддержания температуры 16 градусов, потребуется отопительный прибор мощностью 1800 Вт. Расходы на обогрев единицы площади выходят тоже примерно в два раза больше, чем в случае с коттеджем.
Утепление
Рисунок 2. Теплоизоляционная обшивка гаража
Даже мощные и экономичные печи в типовом гараже будут неэффективными, если не позаботиться об утеплении. Стены, пол и потолок, не способные удержать тепло, делают затею с обогревателем нецелесообразной.
Лучше всего сделать наружно утепление. Но чаще всего это откликается немалой нагрузкой на бюджет. Кроме того, для многих автовладельцев этот вариант вообще недоступен – гаражи зажаты между другими.
Остаётся внутренняя теплоизоляция. Но и здесь не всё так просто. Если выполнить термозащиту вплотную к поверхности помещения, между элементами будет образовываться конденсат. На некоторое время такое утепление позволит отапливать гараж достаточно эффективно. Но вскоре постройка придёт в негодность.
В гаражах утеплитель монтируют с зазором в 3-5 см. Между изолятором и полом тоже оставляют аналогичное расстояние. От образования конденсата это не спасает, но последний в этом случае не наносит существенного вреда гаражу. Недостаток этого решения в том, что при постоянном обогреве в помещении становится слишком влажно. А это уже серьёзно отражается на состоянии автомобиля. Владельцам таких гаражей нужно всё-таки подумать о наружном утеплении или смириться с дополнительными теплопотерями.
Внутреннюю обшивку рекомендуется делать из материалов, плохо проводящих тепло. Как варианты – ДСП/ДВП или ондулин. Термоизоляцию из пластика делать нельзя – в аварийной ситуации это приведёт к образованию большого количества ядовитых газов.
Перед утеплением стены дополнительно защищают. Кирпичные стены штукатурят (например, вермикулитовой смесью), а металлические – грунтуют и двуслойно красят.
Тепловая шапка
Рисунок 3. Тепловая шапка
Даже при наличии хорошей теплоизоляции тепло не будет задерживаться, если не создать так называемую тепловую шапку. Гораздо рациональней обогревать не весь гаражный объём, а рабочее пространство. Не давая тепловой энергии контактировать со стенами, через которые она легко уходит.
Другими словами, нужно сконцентрировать прогретый воздух в центре гаража. А прослойка холодного будет служить надёжной термозащитой. Тёплый воздух устремляется сначала вверх, не достигая при этом потолка – там он сталкивается с гасящими энергию холодными воздушными потоками. Затем прогретый воздух уходит в стороны, лишь немного касаясь гаражных стен. Таким образом, тёплым становится почти всё помещение.
Помните! Утепление само по себе ничего не решает. Равно как и без него нельзя добиться оптимального теплового эффекта
Нагревается даже смотровая яма. Этого невозможно достичь без создания тепловой шапки. Без конвекционных процессов работать в яме очень некомфортно – руки находятся в относительном тепле, а ноги стынут в зоне холодного дна.
Чтобы добиться такого эффекта, нужно использовать печки для отопления частных гаражей, характеризующихся небольшой мощностью, но возможностью образования интенсивного низкоплотного воздушного потока.
Подходящие варианты печей для отопления гаражей
Есть несколько вариантов печей для гаража, которые в той или иной степени можно считать подходящими.
Содержание
