Как собрать бачок унитаза с кнопкой, в том числе и с двойной

Сборка сливного бачка унитаза – несложный процесс. Достаточно знать последовательность действий и назначение деталей. Но в поисковиках часто вводят вопрос: “Как собрать бачок унитаза?”  Причины, по которым требуется разобрать или собрать сливной бачок различны, часть вызвана поломкой оборудования. Реже – для установки нового изделия. И в том, и в другом случае сборка бачка унитаза без понимания устройства невозможна.

Статья расскажет о том, как собрать унитаз с бачком грамотно и без ошибок.

Разновидности устройств

Эксплуатационные свойства сантехники основаны на слаженной работе внутренних узлов. Промышленность предлагает богатый ассортимент продукции. Модификации по внутренней составляющей разнятся между собой. принцип действия – общий для всех моделей.

Модельный ряд изделий делится на две группы:

• однокнопочные,
• двухкнопочные.

Первая группа – унитаз с одной кнопкой – классический вариант, основанный на принципе одномоментного смыва потоком с большим напором. Собрать унитаз и сливной механизм с одной кнопкой не составит труда. Главное – следовать инструкции завода – изготовителя.

Двухкнопочные образцы вошли на рынок сантехники в начале века и сразу стали лидерами продаж. Благодаря новой функции появилась возможность экономии расходуемой при сливе воды.

Новаторство заключается в том, что потребитель волен выбирать режим слива. При нажатии одной кнопки емкость опустошается. Задействовав вторую, спускаем только часть содержимого сливного бачка унитаза.

При этом характер потока различается по организации смыва и представлен в трех вариантах:

• Воронка – круговой поток, идущий по закрученной спирали.
• Каскад – горизонтальный слив с одной из сторон чаши.
• Душевой – диаметральный сброс с одновременным распылением потока по периметру.

Читайте также:  Как установить биде своими руками

Конструктивные особенности

Принцип действия сливных бачков одинаков для обеих групп и основан на принципе рычагового эффекта. Нажимом на кнопку приводится в действие рычаг коромысла, поднимающего поплавок для высвобождения воды.

Конструкция условно делится на две части:

1. Подающую – подача и наполнение через впускной клапан. Блокировка и удержание выполняется поплавком.
2. Сливную – спусковой рычаг – коромысло, трубка перелива, спусковой клапан.

Особенность устройства навесного сливного бака заключается в месте фиксации узла.  У моделей в стиле «ретро» механизм закреплен на боковой стенке сливного бачка.

Схема внутреннего устройства сливного резервуара имеет свои нюансы. Но принципиальных различий нет. Поршень под давлением воды поднимает коромысло рычага с поплавком на конце. Как только бак заполняется до нормативного уровня, поднявшийся поплавок зажимает поршень, отвечающий за блокировку потока. Внутренние составляющие типичны для всех модификаций:

• патрубок,
• поршень с резиновой прокладкой – уплотнителем,
• движущая ось,
• поплавковое коромысло,
• поплавок.

Сборка однокнопочного бака

Как правильно собрать однокнопочную версию.

Унитазы – компакт продаются в разобранном виде. Составные части комплектуются отдельно. К изделию в обязательном порядке прилагается инструкция изготовителя с полным перечнем составляющих и руководством по сборке. До того, как собрать сливной бачок унитаза, внимательно ознакомьтесь с рекомендациями изготовителя.

В комплект арматуры помимо сливного механизма входят крепежные элементы. Для усиления фиксации рекомендуется дополнительно приобрести универсальный силиконовый герметик белого цвета.

Главные элементы предназначены для начинки сливной части.

Водозапорный клапан – блокирует подачу воды. Фиксируется в районе бокового отверстия бачка.

Механизм системы слива – предназначен для регулировки работы сливного блока. Монтируется в отверстие, находящееся в центре корпуса.

Как правильно собрать унитаз с бачком. Пошаговое руководство по установке выглядит следующим образом:

1. Открутить накидную пластмассовую гайку.
2. Вставить в центральное отверстие сливной механизм.
3. Обработать для повышения герметизации прокладку силиконом и поместить ее на горло стакана сливного механизма.
4. Поместить сверху прокладки гайку и осторожно затянуть до упора, слегка прижимая к уплотнительной манжете.
5. В боковое отверстие поместить водный клапан. Для этого так же предварительно откручивается гайка и смазывается уплотнительная манжета герметиком.
6. Вставленную деталь затянуть с помощью гаечного ключа и крепежной гайки.
7. Прикрепить ба к нижней части унитаза. Соединительные болты с уплотнителем продеваем в отверстия сбоку. С внешней стороны на резьбу надеваем прокладку и закручиваем металлический болт.

Читайте также:  Как закрепить унитаз: методы крепления унитаза к полу

Процесс сборки бачка закончен. Далее сливной бачок с вмонтированной арматурой крепится к чаше унитаза.

На полочке есть отверстие с выемкой для уплотнительного кольца. Для лучшей адгезии и повышения влаго устойчивости рекомендуется обработать отверстие силиконовым герметиком.

Сняв защитную ленту, клейкой стороной укладываем кольцо в выемку. Плотно прижав дно бачка унитаза к основанию, соединяем обе части конструкции. При этом, крепежные болты должны попасть точно в отверстия.

Остается затянуть гайки и в местах крепления.

Монтаж крышки

Ответ на вопрос – как собрать сливной бачок унитаза – будет неполным без освещения завершающего этапа – установки крышки с кнопкой. При наличии необходимых деталей сложностей возникнуть не должно.

1. Крышку опустить на бачок и выровнять посадку по краям.
2. Движением по часовой стрелке вкручиваем кнопочный узел на крепежный стержень. Если после вкручивания отсутствует люфт, значит кнопка установлена правильно.
3. Далее следует проверить работоспособность арматуры. Нажатием кнопки бачок должен полностью опустошаться. Ход кнопки должен быть мягким, без застреваний.
4. По завершении работ происходит сборка унитаза. После того, как унитаз фиксируется на отведенном участке, монтируют крышку.

Установка двойной кнопки

Монтаж двухрежимной версии имеет специфические нюансы. Просто ввинтить на место одинарной двойную не получится – для этого нужна соответствующая арматура. Поэтому если принято решение о замене своими руками, вначале следует приобрести сливную арматуру с двойным режимом.

Последующие шаги, как правило указаны в инструкции производителя, согласно которой необходимо произвести ряд действий.

1. Перекройте кран центрального водоснабжения на общедомовом стояке.
2. Полностью опустошите резервуар.
3. Демонтируйте пришедшую в негодность начинку бачка унитаза. Для этого, нажав на кнопку заменяемого механизма, выкрутите ее движением против часовой стрелки.
4. Снимите и уберите в сторону крышку.
5. Раскрутите крепёжные элементы, удерживающие старый сливной механизм.
6. Поместите новую арматуру внутрь бачка унитаза и зафиксируйте в местах крепления.
7. Отрегулируйте поплавочный рычаг.
8. Закройте крышку и вкрутите кнопку.

Читайте также:  Рекомендации по установке унитаза на герметик

Подключение унитаза

После установки унитаза проводится подключение к инженерным коммуникациям, которое может быть нижним или верхним. При этом предполагается, что водопроводный вывод сливной трубы находится с той же стороны, что и выход сливного резервуара.

При подключении унитаза важна совместимость направления выпуска и местоположения и канализационной трубы. Существует три вида выпусков:

• горизонтальный,
• вертикальный,
• косой.

Несмотря на разницу в значениях угла наклона, правила монтажа одинаковы для всех модификаций и указаны в прилагаемой к изделию инструкции.

Заключительный этап сборки и монтажа бачка унитаза – подключение к водопроводной сети. Для этого гибкий шланг с помощью соединительных болтов прикручивается к патрубку трубы, подающей холодную воду.

Мастера – сантехники рекомендуют по окончании работ сделать контрольный сброс воды для проверки качества сборки и работы агрегата. Правильно собранная конструкция работает бесшумно и без протечек.

Настройка арматуры сливного бачка – главная задача, после установки унитаза. Арматура сливного бачка – система, обеспечивающая регулирование его заполнения и смыва. На современном рынке представлено огромное множество унитазов, но арматуры слива бачка не столь разнообразны. Geberit и Alcaplast — самые распространенные модели. Любая из моделей бачка (с рычагом, с одной кнопкой, с двумя кнопками, с цепочкой) требует правильной установки.

Общие сведения

Устройство механизма сливного бачка унитаза:

• спускное отверстие
• переливная трубка
• крышки клапана с резинкой
• механизм наполнения бачка
• механизм слива

На заметку!

Инструменты и материалы, необходимые для установки арматуры в сливной бачок унитаза:

• плоскогубцы,
• запорный механизм,
• разводной ключ (двухдюймовый),
• ключи рожковые,
• кран водопроводный,
• отвертка,
• гибкий шланг,
• герметик силиконовый.

Весь функционал арматуры бачка состоит из двух основных механизмов:

• Наполнение бачка
• Спуск бачка

Инструкция пошагово

Первый шаг – наполнение бачка

За регулировку уровня воды в сливном бачке унитаза отвечает поплавок и запорный клапан. Поплавок, опускается вниз, вслед за снижением уровня воды. За счет этого, открывается запорный клапан. Уровень воды поднимается, клапан перекрывает подачу воды.

Второй шаг – слив воды

Спускной механизм отвечает за поступление воды из бачка в унитаз. Заслонкой (внизу сбоку узла слива) регулируем количество воды, остающейся после максимального смыва. Заслонка может иметь от двух, до шести положений, устанавливающих ее уровень.

За спуск воды отвечает сливной сифон и спускной рычаг (кнопка). Сифон, обычно резиновый цилиндр, напоминающий вантуз, герметично закрывает сливное отверстие. Если сифон будет неисправен – произойдет утечка воды.

Установка арматуры сливного бачка унитаза

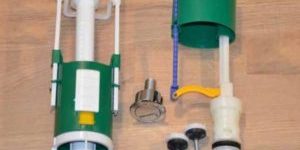

В комплект входит: клапан наполнительный, клапан выпуска, кнопочный узел, комплект крепления бачка и прокладки. В зависимости от типа наполнителя бачка, клапан наполнителя может быть с боковой подводкой и с нижней подводкой. Клапан выпуска может быть одноуровневый или двухуровневый.

Главным параметром настройки арматуры является ее высота.

Если арматура приобреталась отдельно от бачка, настраиваем ее.

Измеряем Расстояние от дна бачка до поверхности крышки

Важно!

Линейка должна стоять на внутренней поверхности бачка!

В настроечной таблице находим полученный размер и выставляем его на стенке стойки арматуры.

Отстегиваем тягу, поджимаем фиксаторы и перемещаем стойку до нужного значения и присоединяем тяги.

Важно!

Присоединяем тяги так, чтоб был свободный ход рамки 3 мм.

Установка арматуры производится в три этапа.

Первый этап – установка клапанов

Скручиваем крепежную гайку клапана выпуска и устанавливаем в бачок. Закручиваем крепежную гайку с обратной стороны бачка не до полного упора.

То же самое делаем с наполнительным клапаном.

При установке бочка с боковой подводкой воды, наполнительный клапан устанавливается следующим образом: скручивается крепежная гайка, снимается косая шайба.

Обратите внимание!

Трубка гаситель должна присутствовать на клапане и не слететь во время установки!

Если клапан не помещается и ему мешает наполнительный клапан, то необходимо отпустить гайку (достаточно 1,5 оборота) и повернуть верхнюю часть клапана в нужном направлении, после чего гайка затягивается. Затем одевается косая шайба и крепежная гайка. Клапан выставляется в горизонтальном положении.

Важно! Убедитесь, чтобы клапана не касались друг друга и стенок бачка, и закрепите гайки.

Второй этап – установка бачка

Устанавливаем прокладку, собираем крепежные винты (шайба, затем конусное уплотнение). Крепежные болты вставляем в отверстие бачка. Резиновые прокладки одеваем на крепежные винты. Устанавливаем бачок и фиксируем равномерно гайки-барашки. Устанавливаем гибкий шланг подвода воды.

Третий этап – установка крышки бачка и кнопочного узла.

Если кнопочный узел не вкручивается, значит, вы неправильно настроили арматуру. Необходимо перенастроить наполнительный клапан.

Важно!

Зазор между крышкой и узлом должен составлять 1-7мм.

После окончательной установки арматуры несколько раз спустите воду, чтобы убедиться, в отсутствии течей и правильности установки арматуры.

Если слив осуществляется неправильно, необходимо отрегулировать систему водозабора и слива.

Для этого:

• Отсоединяем тягу с трубы перелива
• Отжимаем фиксатор для свободного перемещения «стакана» по вертикали
• Регулируем положение механизма
• Устанавливаем трубку перелива на 2см выше уровня воды
• Фиксируем арматуру и подводим тягу.

Важно!

Если в наполнительный клапан перестала поступать вода, то нужно прочистить фильтр грубой очистки.

Сборка унитаза — довольно простой процесс, который можно осуществить своими руками. Для этого достаточно подготовить все необходимые инструменты и материалы и разобраться в конструкции самого устройства. А перед началом работ нужно дополнительно ознакомиться с инструкцией, как собрать бачок унитаза с кнопкой.

Необходимые инструменты и материалы

Прежде чем начать сборку бачка унитаза с кнопкой, нужно изучить его инструкцию. В большинстве случаев для работы потребуются:

• болты;
• резиновые уплотнители;
• отвёртки;
• ключи;
• молоток и т. д.

Если конструкция бачка унитаза является нестандартной, список дополнительных инструментов и расходных материалов должен быть в инструкции.

Как собрать бачок унитаза с кнопкой

Процесс сборки бачка унитаза с одной кнопкой требует выполнения следующего алгоритма действий:

1. Закрепить арматуру, которая отвечает за наполнение и последующий слив воды. В местах, где это нужно, установить резиновые уплотнители, предотвращающие возникновение течей.
2. Отрегулировать положение поплавка вместе со сливным клапаном.
3. Прикрутить кнопочный клапан при помощи подготовленных ключей.

Чтобы в процессе сборки не возникало никаких проблем, производители делают кнопочный клапан неразборным. Именно поэтому он не вызывает никаких трудностей в установке.

Сборка бачка с двойной кнопкой

Не менее популярными являются унитазы с двумя кнопками для слива воды. Это помогает экономить объём жидкости. Устройство таких сантехнических приборов практически не отличается от однокнопочных:процесс его сборки почти идентичен вышеописанному.

Основная разница заключается в монтаже сливного механизма. Если в однокнопочных моделях требуется прикрутить кнопочный клапан, то в двухкнопочных приборах производители чаще всего используют крепёжный винт. Его следует закрутить, а затем защёлкнуть все кнопки управления, которые есть на унитазе.

Таким образом, длительность работы по сборке бачка унитаза с одной или двумя кнопками занимает не более 10–15 минут в зависимости от модели, конструкции и производителя.

Невозможно назвать квартиру, частный дом или коттедж благоустроенными, если плохо работает сливной бачок для унитаза. Типов данного вида сантехники в современных магазинах насчитывается огромное количество. Но особых отличий строение внутренних механизмов сливного бачка унитаза с кнопкой не имеет.

Принцип работы идентичный. В том случае, если возникли проблемы с поступлением воды в емкость, зачастую причиной является сливной механизм бачка. Как самостоятельно устранить неполадки, расскажем далее.

…

Оглавление:

Как устроен унитаз

Устройство сливного бачка унитаза с кнопкой не отличается особой сложностью. Внутренности бачка, составляющие сливной клапан для унитаза, – это несколько базовых компонентов:

• отверстие для слива жидкости, размещенное под определенным углом;
• переливная трубка, установленная в боковой части по отношении к спускному отверстию;
• крышка для клапана с уплотнителем в виде резинки;
• механизм, который выполняет функцию наполнения бачка;
• кнопка для слива.

Устройство, отвечающее за правильное наполнение бачка водой, – механизм подачи воды. Состоит он из следующих элементов:

• приспособление с наличием поплавка;
• запорный клапан.

Принцип работы поплавкового устройства заключается в следующем. К рычажному механизму, для изготовления которого используют металл или пластик, прикреплен непосредственно поплавок. В результате изменения уровня наполняемости емкости унитаза меняется расположение поплавка. При максимальном наполнении емкости приспособление находится в максимально поднятом положении.

Именно в этом положении рычаг воздействует на запорные клапаны, которые не позволяют поступать жидкости в емкость. Как только произошел слив жидкости, поплавок опускается до минимального уровня, и запорный механизм открывается, в результате чего жидкость снова беспрепятственно начинает течь в бачок.

Принцип работы двухрежимного слива

Модели нового поколения снабжаются двойной кнопочкой слива. По мнению специалистов, такое устройство помогает сэкономить количество расходуемой воды. Достигается это благодаря двухрежимному механизму слива:

1. Стандартный тип слива – это уход воды из бачка полностью, которое по нормам составляет от 4 до 6 литров.
2. Половинный тип позволяет разделить слив. За один раз он может слить только половину находящейся в бачке воды. Обычно это 2–3 литра. Именно такой тип и позволяет сэкономить воду. Но по своей функциональности он более капризен в отношении наладки и ремонта. Обосновано это тем, что в его устройстве используется большее количество деталей. В результате этого повышается вероятность поломки.

Существует еще один вариант устройства двухрежимной механики. Отличие заключается в отсутствии кнопки слива для унитаза, а степень слива зависит от степени нажатия на рычаг. Если нажать на рычаг слегка, то вода начинает сливаться, а как только отпускают, механизм снова перекрывается. Чтобы полностью слить бачок, необходимо на рычаг нажать сильно и до упора.

Регулируем количество воды в бачке

В сливных емкостях можно регулировать объем жидкости, заполняющей бачок. За эту функцию отвечает спица, на конце которой прикреплен поплавок. Изменяя ее длину, можно изменить и количество воды. Во многих моделях сливных бачков роль рычага играет латунная проволока. Изменить ее длину не составляет труда. Если согнуть ее так, чтобы поплавок оказался выше, то количество воды увеличится. Снижение уровня положения поплавка соответственно уменьшит степень наполняемости емкости.

Во многих вариантах латунные рычаги заменены пластиковыми. В этом случае согнуть его и поменять таким способом уровень поплавка не удастся. Здесь предусмотрено такое устройство, как шпилька, размещенная вдоль оси рычага. Двигая ее в одну или другую сторону, меняют плечо рычага. Чем дальше от боковой части унитаза будет расположен поплавковый механизм, тем больше воды будет поступать в емкость.

В тех моделях, в которых предусмотрен нижний подвод воды, плечо размещается вертикально. В этом случае регулировку производить довольно легко.

Поплавковый механизм двигается вверх или вниз, затем фиксируется специально предусмотренным зажимным приспособлением. Но все-таки некоторые неудобства присутствуют. Для осуществления регулировки приходится снимать крышку бачка.

Усложняется эта процедура тем, что на крышке прикреплена кнопка слива, которая напрямую соединяется со спускным механизмом. При разборке необходимо выполнять работы очень аккуратно, чтобы не повредить всю систему сливного устройства.

Повышает вероятность поломки сливного механизма тот факт, что он в основном состоит из деталей, изготовленных из пластика. Но утешает то, что в магазинах в свободном доступе есть как полностью весь механизм, так и отдельные его детали.

Важно! Ремонт сливного механизма в основном зависит от вида поломки. В отдельных случаях можно заменить только деталь, а в других легче выполнить полную замену арматуры.

Устройство и монтаж сливного механизма

За подачу жидкости из сливного отдела в чашу унитаза отвечает соответствующий механизм. Состоит из следующих устройств:

• сливного сифона;
• ручки, которая управляет спускным рычагом.

Сифон плотно прилегает к сливному отверстию, что не позволяет пропускать воду без надобности. Данное устройство подразделяется на несколько видов:

• Упрощенный. Представляет собой устройство цилиндрической формы из плотной резины, в обиходе называемое грушей. Механизмом для поднятия груши чаще всего выступает рычаг, место положения которого определено сбоку бачка. В других случаях – рукоятка, расположенная на крышке. Чтобы привести ее в действие, необходимо поднять ручку вверх.
• Кнопка, отвечающая за спуск жидкости, монтируется в моделях, которые разработаны по новым технологиям. Размещается на панели изделия, расположенной на переднем плане. Чаще всего можно встретить на изделиях, монтируемых непосредственно в стену.

По окончании монтажных работ по установке унитаза в санузле приступают к установке сливного бачка, а точнее, к сборке внутренней системы.

Как собрать бачок? Для выполнения этой процедуры необходимо следовать следующей инструкции:

1. На сливной механизм устанавливается резиновая прокладка.
2. Помещают механизм прямо в емкость и прикручивают посредством пластмассовой гайки.
3. На крепежи надеваются шайбы из пластмассы или металла. Это уже зависит от того, как укомплектовано изделие. Не забывают и о прокладках из резины. Затем болты вставляются в отверстия, а с обратной стороны монтируют гайки, предварительно установив шайбу.
4. На гайку из пластмассы надевают прорезиненные кольца для уплотнения. В том случае, когда элемент используют новый, то мероприятия по герметизации производить не нужно. В противном случае необходимо тщательно обработать герметиком все соединения.

Совет!Перед монтажом нужно тщательно осмотреть все детали с целью выявления дефектов. Если в местах соединения таковые существуют, то необходимо их обработать герметиком. Уплотнительное кольцо также герметизируют. Большую помощь окажет схема сборки, прилагаемая к каждому изделию сантехники.

Цены на сливной механизм для унитаза

сливной механизм для унитаза

Возможные неисправности

В том случае, когда с монтажом арматуры справились и запустили в работу, необходимо следить за их исправностью. Через некоторое время могут возникнуть некоторые неисправности, которые легко можно ликвидировать самостоятельно. Рассмотрим проблемы, которые возникли с подачей воды.

Самая частая поломка – вода не поступает в бачок или, наоборот, не прекращается ее подача. Причиной таких поломок служит клапан, отвечающий за подачу жидкости, или непосредственно поплавок. Поплавки по своей конструкции бывают в виде пустотелых цилиндров или перевернутых стаканов.

Поплавки первого вида ремонту не подлежат, их следует полностью заменять. Иногда приходиться менять весь клапан. Если говорить о поплавке в виде перевернутого стакана, то причиной неполадок может быть образование грязи и других отложений в нем. Решение проблемы – очистить поплавок от отложившихся загрязнений.

В том случае, когда с поплавком все хорошо, а вода все-таки не перестает поступать, причиной поломки может быть изношенная мембрана клапана. Чаще всего запасные детали идут в комплекте. В противном случае деталь покупают и производят ее замену. Для этого с клапана нужно снять колпачок, и извлекается изношенная мембрана. На ее место устанавливается новая деталь. Затем снова закрывается колпачком. Не забывают прочистить и отверстие, через которое поступает вода в бачок.

Бывает так, что вода начинает вытекать через перелив. В этом случае опять обращают внимание на поплавок и выполняют его регулировку. Если это не помогло, то приступают к проверке шпильки. В случае повреждения необходимо заменить ее новой или просто на медную проволоку.

Важно! При проявлении нескольких поломок следует тщательно изучить арматуру, выявить изношенную деталь и заменить ее. Очень часто приходиться полностью менять механизм, если изношено несколько деталей.

Как видим, устройство унитаза не отличается сложностью. В конструкцию бачка входит два рабочих механизма. Первый для подачи и контроля уровня жидкости в сливном бачке, а второй для слива воды в чашу унитаза.

Полезное видео: монтаж сливного механизма унитаза

На сегодняшний день существует несколько типов моделей, но принцип работы во многом схожий. Мастера отмечают, что во всех существующих видах производить установку, регулировку и ремонт самостоятельно абсолютно несложно: понять, как устроен унитаз, под силу даже ребенку. Многие проблемы можно решить на месте самому и не ждать сантехника. Но если речь идет о современном наборе, который встраивается в стену, то в этом случае лучше обратиться к опытным мастерам.

Время, когда унитазы перестали быть роскошью, после уличных клозетов, давно уже осталось в прошлом. Однако установка их в квартирах потребовала доработки отхожего места системами наполнения и слива. Ведь без этих систем, не о каких удобствах или гигиене речи быть не может,  унитаз попросту превратиться в стационарный горшок, который придется постоянно вычищать и мыть вручную. Впрочем, такая ситуация знакома многим, когда устройство сливного бачка начинает жить своей жизнью, некорректно выполняя возложенные функции.

Домашнему мастеру нелишним будет знать, как функционируют и настраиваются распространенные модели сантехнических механизмов унитазов, для чего рассмотрим, чем сегодня пользуется основное количество наших соотечественников.

Основные типы конструкций сливного оборудования

Прежде всего, они зависят от вида механизмов наполнения и водоотведения.  Функции слива воды выполняют изделия рычажного, кнопочного и автоматического исполнения.

Рычажные

Поплавок (1) через рычаг (2) управляет входным вентилем (3). Уровень воды зависит от регулировки рычага поплавка на рычаге вентиля (4). Напор воды при наполнении регулируется на вентиле при помощи установочного винта.

Рычажные модели — были основными моделями, устанавливаемыми на унитазах прошлого столетия. Кое-где они используются до сих пор. Рычажные устройства отличаются своей простотой. Первые изделия отрабатывали слив только в момент нажатия, пока вручную удерживался запорный клапан (за «дёргалку» — цепь или леску). Затем появились системы, использующие эффект сифона, которые сами контролируют поток после активации. Но и первые модели, и последующие отличаются повышенным нерегулируемым расходом воды.  К тому же подобная сантехника не отвечает действующим требованиям эстетики.

Кнопочные

Сливной механизм для унитаза, выполненный в кнопочном варианте, устанавливается на большей части современной сантехнической продукции. Преобладающее расположение кнопки верхнее, на крышках компакт систем, а также может быть настенное для изделий, инсталлируемых в строительные конструкции. Их преимущества, помимо хорошей эстетики, заключаются в возможности регулировки параметров слива и перелива. Кнопочные механизмы также после активации удерживают запорный клапан в открытом состоянии без участия человека. А модели со спаренными кнопками позволяют осуществлять полный или частичный сброс жидкости в унитаз.

Автоматические

На сегодня редкие и дорогостоящие изделия для слива воды, оправдывающие себя при монтаже в элитную продукцию либо используемую в общественных местах. Их работа управляется сенсорными инфракрасными датчиками.

Запорная арматура для унитаза, представленная механизмами наполнения, работает, как и много лет назад, используя принцип подпитывающего крана, открываемого и закрываемого поплавком. В классическом варианте поплавок передает усилие на клапан крана с боковой подводкой через горизонтальное коромысло.

Поплавки, перекрывающие подачу воды через систему рычагов.

Однако, теперь чаще устанавливаются поплавки, двигающиеся по вертикальной направляющей, перекрывая подачу воды через систему рычагов как для боковой подводки, так и для нижней.

Важно! Современные наливные клапаны, за счет особенностей своей конструкции, позволяют осуществлять набор воды значительно быстрее, чем системы с коромыслом.

Сборка сливных бачков

Во многом от того, как собрать бачок, а затем, отрегулировать его будет зависеть дальнейшая комфортная работа сантехники. Естественно, что каждый тип оборудования имеет свои секреты монтажа, вполне доступные домашнему мастеру.

Рисунок №1

Последовательность комплектации бачка с верхней кнопкой (Рисунок 1) выглядит следующим образом:

• Закрепляем выпускной клапан (5) в большом центральном сливном отверстии накопительной ёмкости. Устанавливать механизм можно целиком или только его нижнюю часть. На этом этапе, как и на всех последующих, необходимо контролировать плотность прилегания прокладок, надежно фиксируя их резьбовыми элементами, для получения герметичных соединений.
• Если собирается модель, в которую входит арматура для бачка унитаза с нижней подводкой, то следует также закрепить впускной кран (2) с поплавком (3) в соответствующем отверстии сантехнического изделия.
• Между чашей унитаза и сливной емкостью вставляем эластичную прокладку (6). Её необходимо тщательно отцентровать, после чего стянуть винтами (7) обе половины сантехники в одно целое.
• В модели с боковой подпиткой воды закрепляем впускной кран.

Схема устройства впускной арматуры сливного бачка с боковым подключением.

• Подключаем внешнюю подачу воды к штуцеру (4).
• На выпускной клапан устанавливаем его верхнюю часть (без кнопки).
• Открываем подачу воды, проверяем герметичность сопряжений, работу механизмов наполнения и слива, а при необходимости, настраиваем их функциональность.
• Теперь на своё место ставится крышка для бачка унитаза, в которую закрепляем кнопку (1).

Важно! После окончательной сборки сантехнической конструкции, следует выполнить несколько контрольных сливов воды, тщательно проверить отсутствие протечек. Осуществляется это путем визуального осмотра соединений, также можно проложить на пол под бачком газету, на которой хорошо будут заметны возможные капли воды.

Бачки с рычажным сливом сегодня встречаются хотя и не часто, но иногда еще используются, как надежные проверенные временем устройства. Поэтому могут возникать вопросы относительно их монтажа. Несмотря на то, что они изготавливаются из различных материалов: пластика, керамики или чугуна, их сборка во многом похожа.

• Первым делом внутри емкости закрепляем нижнюю сифонную часть механизма слива.
• Монтируется рычажный механизм и арматура для бачка унитаза с боковой подводкой.
• Накопительную ёмкость навешиваем на стену за унитазом соосно с чашей и присоединяем внешнюю подпитку воды через гибкую подводку.
• На чугунной конструкции смывную трубу подключаем через соответствующий резьбовой штуцер, а на пластиковой – используем обжимную муфту с кольцевой уплотняющей вставкой.
• Унитаз со смывной трубой соединяем посредством резиновой манжеты, которая фиксируется с обеих сторон хомутами.

Встречаются рычажные керамические компакт изделия, устанавливаемые в седло чаши унитаза. В этом случае сборка конструкции выполняется также как и в кнопочной модели, с использованием стяжных винтов и эластичной прокладки.

Настройка сантехнических бачков унитаза

Окончание сборки сантехники еще не означает окончание всей работы по её установке. Нередко предстоит регулировка арматуры сливного бачка унитаза, после чего функции наполнения, перелива и слива должны исполняться безупречно. Также иногда приходится подстраивать механизмы в процессе их длительной эксплуатации или замены.

Важно! Прежде всего, для всех типов оборудования проверяют запорный клапан сливного бачка унитаза, плотность его прилегания к седлу. Обычно на новом оборудовании, если все собрано без перекосов, то протечек быть не должно.

Регулировка сливного бачка с кнопкой

На что следует обратить внимание в процессе настройки современной «кнопочной» сантехники?

Рисунок №2

1. Выставляется высота смывного клапана (Рисунок 2). Его конструкция должна соответствовать размерам накопительной емкости под крышку с учетом кнопки (1). Отсоедините тягу (2) от защелки трубки перелива. Освободите с двух сторон фиксаторы стоек (3). Переместите стойки (5) в требуемом направлении по вертикали, ориентируясь по нанесенной на них шкале. Закрепите фиксаторы и тягу в новом положении.
2. Регулируется высота фиксации переливной трубки. К этому параметру предъявляется два требования: поверхность воды в бачке унитаза должна быть ниже края перелива на 15-20 мм, но при этом, полностью нажатая кнопка не должна касаться верха трубки. Для этого: Выставляют величину зазора между кромкой перелива и верхом (4) стойки (5), (рисунок 2). Чтобы выполнить данную операцию, придется освободить тягу (2) и прижимное кольцо либо фиксатор на трубке. Опустить или поднять её до требуемой высоты. Зафиксировать перелив и тягу.
3. Настраивается функциональность наливной арматуры в соответствие с требованиями предыдущего пункта относительно объема наполнения. Чтобы впускной клапан обеспечивал оптимальный уровень воды в сливном бачке, следует задать положение его поплавка. Если нужно задать раннюю отсечку подачи, то поплавок опускают ниже или же закрепляют выше, если объём жидкости недостаточен. Изменение его положения осуществляют перестановкой тяги аналогичной тяге на сливном клапане.

Регулировка двухуровневого слива

В современных комплектах унитазов с кнопочным управлением не редкость наличие двухуровневого сброса воды. Такие модели требуют настройки малого и полного слива.

Регулировка двухкнопочного механизма слива.

Сброс всего объема жидкости регулируем заслонкой, увеличивая данный параметр, смещением её вниз и, уменьшая, смещением вверх. Частичный сброс воды выставляется поплавком малого смыва, который, после открытия замка, двигаем вниз или вверх, соответственно увеличивая или уменьшая расход.

Более доступно о регулировке двухкнопочного спускного механизма можно узнать из видео:

Регулировка старых моделей

В заключение стоит упомянуть регулировку «классических» систем с боковым подводом воды. Устройство сливного бачка унитаза старого образца предполагает только настройку впускного клапана.

Его работа зависти от положения поплавка, который опускают или поднимают. С этой целью, если коромысло латунное (стальное), то его просто подгибают в нужное положение, а если пластиковое, тогда геометрия рычага изменяется после ослабления, а затем, подтяжки крепежного винта.

Подстройка перелива и выпускного клапан в таких моделях не предусмотрена, а возникающие с ними проблемы, как правило, приводят к ремонтным работам или полной замене механизмов.

Используемые источники:

• https://vannayaa.ru/unitaz-bide/sobrat-bachok-unitaza.html
• https://iseptick.ru/santekhnika/unitazy/nastrojka-armatury-slivnogo-bachka-samostoyatelno-poshagovaya-instrukciya.html
• https://septik.guru/santehnika/kak-sobrat-bachok-unitaza-s-knopkoy.html
• https://stroim.guru/santehnika-i-kanalizatsiya/kak-ustroen-slivnoj-mehanizm-bachka-unitaza.html
• https://santech-info.ru/santexnika/ustrojstvo-slivnogo-bachka.html
