Как сделать водяное отопление своими руками?

Содержание

Любое отопительное оборудование имеет свои особенности. И касаются они не только эксплуатации и совместимости с теми или иными нагревательными системами. Очень важно учитывать и то, как должен происходить монтаж того или иного источника тепла.

Особенности

В современном частном доме многие люди стараются употребить газовые или даже электрические котлы. Это и понятно: подобная аппаратура автоматизирована и довольно удобна в применении. Но классическая конструкция — твердотопливный котел — тоже не так просто сдает свои позиции.

Мало того, сейчас такой способ обогрева постепенно набирает популярность. Протянуть газ можно не везде, как и электричество, подсоединение к соответствующим сетям стоит дорого, а стабильность их работы, даже в самых освоенных местностях, может быть нарушена непогодой, техническим сбоем, действиями злоумышленников.

•
•

•
•

Котлы на твердом топливе делаются чугунными либо стальными, при этом нельзя заранее сказать, какой из двух материалов окажется лучше в конкретном случае. Хрупкость чугуна не мешает ему служить очень долго и длительное время сохранять выработанное тепло.

Однако и у сравнительно недолговечной стали есть свои аргументы: это повышенная крепость и более скорый прогрев жилья.

Неважно, ставится ли котел в деревянном, кирпичном или ином доме, основным требованием при выборе его становится количество контуров.

•
•

•
•

Возвращаясь к материалу теплообменника, стоит подчеркнуть, что сталь лучше переносит рывки температуры, а чугун оказывается устойчивее к коррозии. Стальные изделия легче чугунных, но соединение производится с использованием сварки, а давно известно, что каждый сварной стык является слабым местом конструкции, в которой его сделали. Мастерство сварщиков и тщательное соблюдение технологии уменьшают потери, но не могут предотвратить их совсем.

Нет особого смысла дополнять одноконтурный котел резервуаром для воды. Более правильным шагом оказывается покупка полноценного агрегата с двумя контурами. В конечном счете установка дополнительных баков стоит денег и отнимает лишнее время. Если требуется приобрести котел увеличенной мощности, нужно выбирать пиролизную модель. Она же будет предпочтительной и для тех, кто хочет использовать топливо с максимальной пользой. Но есть существенный минус — очень высокая стоимость.

•
•

•
•

Правила монтажа

Фундамент

Какой бы вид твердотопливного котла ни был избран, на предприятиях какой бы страны он ни собирался, обязательно потребуется создать фундамент, ведь установка отличается существенной массой и величиной. Потому простой монтаж без опоры повлечет просто разрушение, продавливание основного пола. Ни один самый крепкий сорт досок не выдержит создающейся нагрузки. Обустройство фундамента начинается… нет, не с завоза материалов и даже не с расчета необходимой толщины.

Первым шагом становится определение места, где будет поставлен котел. Уже с учетом специфики этой площадки определяется и подход к обустройству основания. Следует обратить внимание, что нет до сих пор строгих и систематизированных актов, которые определяли бы весь ход монтажа твердотопливных котлов. Раздел СНиП, посвященный котельным установкам, регулирует только использование генераторов мощнее 0,36 МВт.

Не следует также руководствоваться и указаниями норм, относящихся к бытовым газовым котлам.

•
•

•
•

Обобщение повседневной практики отопления твердым топливом показывает, что все его виды приводят к запылению окружающего пространства и выходу наружу дыма, пусть и в небольшом объеме. Это означает, что котел нужно ставить за пределами жилого пространства. Если выделить под него обособленный отсек дома не получается, можно использовать кухню, коридор.

Идеальные места (в порядке убывания приоритета):

• автономная котельная на улице;
• технический блок в самом доме;
• подвальное помещение;
• гараж;
• коридор с приличной естественной вентиляцией.

•
•
•

•
•
•

Рекомендуется ставить котлы на твердом топливе ближе к наружным стенам. При этом: чем больше расстояние, тем длиннее требуется горизонтальный кусок дымохода. Нужно подумать и о том, как именно будет очищаться теплообменник котла. В норме перед ним должно оставаться хотя бы 1 м, с трех других сторон — по 60 см. Строжайше исключено подсоединение газового хода дровяного или угольного котла к кирпичным ходам вентиляции, проложенным внутри стен. Важно принять во внимание и размещение других крупных аппаратов, мебели, дизайн помещения и удобство пользования им.

Заблаговременно требуется, кроме подготовки фундамента из бетона:

• пробивать отверстия в стенах под сброс дыма и вентиляцию;
• прикрыть склонные к воспламенению конструкции листами несгораемых материалов;
• подключить помещение к электросети, обеспечив освещение в ночные часы, работу циркуляционных насосов и автоматики.

•
•
•

•
•
•

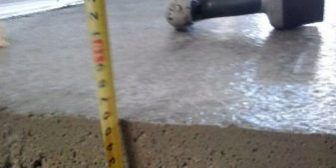

Котлы легче 200 кг можно, без сомнений, ставить на стяжку из цемента. Выполнение этого элемента по технологии позволяет исключить малейшие проблемы. Если твердотопливный аппарат оснащен теплообменником из чугуна, придется использовать стяжку из железобетона слоем 100–120 мм. Для котлов, масса которых превосходит 300 кг, потребуется обособленная плита. Нельзя забывать и о том, что котлы, работающие на пеллетах, создают вибрацию, сказывающуюся и на фундаменте, который по этой причине требуется выполнять по особой схеме.

Хотя мелкие твердотопливные котлы и можно поставить просто на полу, требуется заблаговременно усиливать нужное место.

Его укрепление производится за счет дополнительных лаг, для формирования которых применяют брус не тоньше 10х5 см. При установке сразу нескольких тяжеловесных агрегатов нет необходимости отливать обособленный фундамент для всех, а лучше создать так называемый промышленный пол – это стяжка из бетона слоем 120 мм, которую упрочнили стальными стержнями.

•
•

•
•

Вентиляция

Роль вентиляции в помещении, где монтируется котел на твердом топливе, тройная:

• выталкивание наружу газообразных продуктов сгорания, чтобы они не скапливались;
• поддержание нормального горения топлива;
• замещение расходуемого кислорода идентичным по объему притоком.

На полноценное сжигание 1 кг дерева расходуется приблизительно 4,6 куб. м. воздуха. Если же котел использует каменный уголь, нужно обеспечить вдвое более интенсивный приток. Но этого мало, ведь точно такое же количество образующихся дымовых газов понадобится оперативно выводить на улицу. Потому не обойтись без точного расчета параметров необходимого вентиляционного контура. Входить воздух в котельную будет с одной стороны практически на уровне пола, а выход лучше организовать у потолка, в непосредственной близости от котла.

•
•
•

•
•
•

Если сделать иначе, поступать внутрь воздуха будет очень мало, что не позволит добиться эффективного горения. При этом дым, чтобы покинуть помещение, должен будет пройти значительное расстояние, нередко по сложной траектории. Правильное (рядом с котлом) расположение вывода позволяет поскорее освобождать пространство от незначительного задымления. Но: установка вытяжки около источника тепла, оборудованного вентилятором, приведет к тому, что она станет работать в приточном режиме.

Многие предпочитают строить котельную вплотную к дому, чтобы туда можно было попасть, не выходя под дождь или в мороз. Однако при наличии входной двери, ведущей в жилище, решетку притока рекомендуют ставить на ней внизу. Поступление уже подогретого ранее воздуха увеличивает КПД работы котла.

Важно: вытяжку необходимо делать меньше, чем канал притока. Ее сечение оценивают путем увеличения тепловой мощности котла в 8 раз — результат умножения покажет нужное число кв. см.

Дымоход

Вентиляция сбрасывает только излишки дыма, просочившегося в помещение. Нормальное функционирование котла, уход горючих газов и поступление свежего воздуха обеспечивается такой конструкцией, как дымоход. Потому его проектированию и созданию нужно уделить максимум внимания. Нет никакой необходимости тщательно подгонять оси патрубка и стенного отверстия. Все равно совмещать их придется, поворачивая колена тем или иным образом.

Чтобы исключить возникновение эксплуатационных проблем (прежде всего, конденсата), требуется использовать утепленные трубы. Заменить их могут обычные трубные конструкции, которые обшивают волокнистым базальтом. Самый простой дымоход — пускаемый снаружи приставным способом. Это труба, присоединяемая по вертикали к стене. Связка дымохода с ней производится через так называемый тройник. Повысить безопасность проводки дымового хода через внешние стены или перекрытия особенно важно в деревянных домах.

•
•

•
•

В нужной перегородке вырезается проем в виде квадрата. Важно: во все стороны размер свободного пространства должен быть на 0,38 м больше, чем протягиваемая труба.

Узел, при помощи которого обеспечивается вывод, формируют из стали с цинковым покрытием. Протолкнув трубу, пустоты насыщают базальтовой ватой. Завершающим этапом является прикрепление внешней крышки короба.

Если приходится вытягивать дымоход по кирпичной стене или через блоки из пенного бетона, применяют стальные гильзы и уплотнительные материалы. Не допускается создание 4 и более поворотов, а также использование дымоходов, общая высота которых (с отсчетом от решетки колосников) составляет менее 5 м.

•
•

•
•

Стыковка делается так, чтобы конденсат тек по внутренней поверхности трубы, а дождь или тающий снег — по внешней стороне ее. Горизонтальные фрагменты устанавливаются с незначительным уклоном к котлу. Внизу обязательно оборудуют лючок для ревизии и накопитель конденсата. Вторжения в карниз кровли можно избежать за счет обхода трубой из пары колен, соединяемых под углом 30 градусов.

Кронштейны, которые устанавливаются на внутренней части дымохода, должны быть в стороне от границ секций его. Головная часть дымового канала оснащается колпаком. В зависимости от личных предпочтений колпак делают в формате флюгера либо неподвижного конуса. Высота головной части определяется тем, насколько далеко канал выводится от конька. При этом недопустимо размещение оголовка в области ветрового напора как собственного дома, так и соседних строений.

•
•

•
•

Схемы обвязки

Закончив с монтажом отводящих горючие газы каналов, нужно заняться обвязкой твердотопливного котла, причем в ней есть не меньше тонкостей. Очень часто такие генераторы тепла оснащают баком для воды, который используется в разнообразных схемах подсоединения. Роль устройства состоит в гашении напряжений, которые могут возникнуть при предельной нагрузке на котел.

Выбор теплоаккумулятора зависит от личных вкусов владельца. Более того, при покупке стоит обратить внимание и на потребности в поддержании некоторой нагрузки за конкретное время теплоаккумулятором.

Требуется обратить внимание и на габариты, поскольку устройство будет массивным и не везде оно поместится.

•
•

•
•

Обычно ориентируются на величину аккумулятора тепловой энергии в 30–50 л на 1 кВт предельной мощности котла. Если пиковый расход тепла значительно превосходит средний суточный уровень в пересчете на 1 час, а особенно если этот расход длится долго, требуется установить более емкий бак.

Он должен быть рассчитан на давление большее, чем запланированный рабочий максимум. Независимо от избранной схемы присоединения требуется ставить предохраняющие клапаны и бак для расширения. Следует внимательно проводить все расчеты, а в идеале обратиться к профессионалам и для них, и для выполнения самого монтажа.

•
•
•

•
•
•

Правильная обвязка всегда содержит так называемую группу безопасности, которая должна ставиться непосредственно на выводе подающего патрубка.

Это набор систем, которые автоматически сбросят давление, если оно превзойдет установленные показатели. Подобного рода манипуляция осуществляется предохраняющим клапаном, который дополняется манометром и устройством, как раз выводящим воздух наружу. От набора безопасности до самого котла недопустимо применение какой угодно запирающей арматуры. Когда топливо начинает разгораться, циркуляционный насос работает, а клапан, расположенный на вводе в нагревательный контур, перекрыт.

При этом движение жидкости происходит по сокращенному кругу. Как только обратный трубопровод прогреется до 50 или 55 градусов, термическая головка по команде датчика начинает приоткрывать закрытый контур. Это делается плавно, чтобы перемешивание холодной воды с горячей, содержащейся в байпасе, происходило равномерно. В результате прогрева радиаторов температура вырастает, и наступает момент, когда клапан закрывает байпас до конца. При этом 100% теплоносителя направляется сквозь теплообменник котла.

Подобная конфигурация проще всех и может быть выполнена своими руками. Полипропиленовыми трубами пользоваться совершенно спокойно, но требуется только проверить их официальное происхождение и соответствие необходимым характеристикам. Рекомендуется использовать для промежутка между котлом и группой безопасности исключительно металл.

Толстые стенки полипропиленовой трубы отличаются слабой теплопроводностью, из-за которой внешние датчики дают неверные показания, а трехходовой клапан опаздывает с реакцией на изменения условий.

Важно: от насоса до медной колбы тоже следует ставить металлическую трубу, дополнение ТЭНом позволит выдерживать температуру в помещении более четко.

•
•

•
•

Подключение к системе отопления

Рациональная и правильная установка твердотопливного котла — это еще не все, что от него требуется. Обязательно нужно произвести по всем правилам и подключение последующих элементов. После группы безопасности обычно ставят тройник, ведущий в байпас. Температура переключения при настройке датчика на возвратном трубопроводе составляет 55 градусов. Такое значение позволяет исключить возникновение конденсата и поддержать стабильную работу устройства.

•
•

•
•

Полезные рекомендации

Даже хорошо рассчитанный и построенный по всем правилам канал сброса дымовых газов сможет эффективно работать лишь при регулярной очистке. Категорически недопустимо использовать в отделке котельного помещения древесину, пластические материалы и пенопласт, любые обои и текстильные материалы. Большую пользу могут принести клапаны экстренного охлаждения, независимые от электрической сети. Если теплоноситель прогреется до 95 градусов, часть его перенаправляется в канализацию, при этом внутрь подается столько же холодной жидкости. Без таких приборов нежелательно эксплуатировать котлы повышенной мощности.

Если решено установить аккумулятор тепла, то между ним и котлом должна быть обеспечена гравитационная циркуляция. Даже в большом городе, не говоря уже об отдаленных местностях, нужно ставить системы бесперебойного питания. Они помогут поддержать движение теплоносителя даже при отключении электросети. Как только снабжение восстановится, накопитель энергии начнет заряжаться. Необходимая мощность резервирующего устройства составляет 150% от совокупного пикового потребления всех защищаемых электронных компонентов.

Советы по выбору твердотопливного котла — в следующем видео.

Естественно, браться за установку отопительного оборудования, тем более, работающего на газе, в здравом уме никто не будет, не имея за плечами нужного объема знаний и опыта. Однако знать все об этом деле очень полезно. Это поможет вам проконтролировать работу нанимаемого персонала и понять, как лучше оборудовать отопительную систему в своем доме, чтобы она была для вас максимально удобной. Сегодня мы расскажем, как выполняется установка котла отопления в частном доме, на примере газового настенного и напольного вариантов.

Техническая и юридическая подготовка к установке

Техническая часть установки у вас займет не очень много времени – квалифицированные мастера в течение нескольких дней разведут по дому все трубы, установят радиаторы, подключат при необходимости систему теплого пола и, конечно, установят вам сам котел (заливку стяжки, заделку штроб в стенах и прочие мероприятия по отделке в расчет не берем). Куда дольше придется получать на все это дело документы и согласовать работы с надзорными органами – порой на это может уйти целый год. В этой статье мы подробно расскажем вам обо всех важных этапах, которые вам предстоит пройти.

Документация по установке газового отопительного оборудования

Все нормы и правила по установке газового оборудования вы можете изучить в СНиП 31-02-2001. Там все изложено предельно понятно – по этим стандартам монтируется все оборудование в нашей стране. Для того чтобы узнать, как правильно оборудовать котельную, потребуется изучить еще один документ – СНиП 42-01-2002.

Скачать СНиП 31-02-2001

Скачать СНиП 42-01-2002

Интересно знать! Котельная требуется не для всего газового оборудования, а только для оснащенного открытыми камерами сгорания. Для горения газа в таких котлах воздух забирается прямо из помещения, где они установлены, из-за чего он становится сухим. Им тяжело и даже вредно дышать. Объем помещения должен в три раза превышать тот объем воздуха, который расходует котел в течение часа.

Знания нормативов СНиП для установки газового котла будет недостаточно. Дополнительно требуется внимательно изучить ТУ, являющиеся основанием для подключения газового оборудования к центральным подающим магистралям – по ним организуются все работы.

1. Владелец дома должен обратиться в контору, отвечающую за газоснабжение по месту расположения объекта недвижимости. В заявлении указывается предполагаемый расход газа – мощность всего установленного оборудования. Самостоятельно расчеты вам делать не придется – этим займутся работники службы, ориентируясь на нормативы СНиП, который мы упомянули ранее.

   </p>

2. Среднесуточные показатели норм потребления следующие: для газовой плиты – половина куба в сутки; траты на систему ГВС – то же самое значение; отопление жилых площадей – 7-12 м³/с – тут большую роль играет площадь отапливаемых помещений.
3. Далее запрос будет рассмотрен специалистами, которые проверят возможность реализации подключения, составят персональные технические условия (ТУ) или выдадут заключение об отказе с мотивированным ответом. Вся эта процедура может растянуться от одной недели до месяца — тут все зависит от оперативности служащих. При возможности, принимайте все меры для их «мотивирования», так как многие, как это не обидно, пользуются своим положением.
4. Очень важно, чтобы все технические условия, выданные вам в организации, были неукоснительно соблюдены, иначе при сдаче объекта в эксплуатацию у вас возникнут проблемы — могут заставить все переделать и даже применить штрафные санкции.
5. Выданный документ с ТУ, фактически, является разрешением на проведение работ по установке котла. Если вы провели работу до его получения, то установка будет признана незаконной. Не стоит так поступать, так как нормы безопасности могут быть не соблюдены – цена этому слишком печальна, чтобы о ней говорить.

Проект установки газового котла

Следующим этапом на очереди будет составление проекта установки. Сделать его вам могут там же в Горгазе в проектном отделе или специализированной проектной организации, работающей по действующей лицензии. При составлении этого документа в обязательном порядке учитываются все нормы, указанные в технических условиях. Тут же будет разработана схема разведения газовых труб по дому и участку, точка их входа в дом и точка подключения к отопительному газовому котлу.

Проект также должен быть согласован с контролирующими органами. До этого момента приступать к монтажу строго запрещается. Для согласования он отправляется в отдел, который контролирует газоснабжение нужного района и дома в частности. Этот этап так и вовсе может занять около 3-х месяцев.

От автора! Конечно, речь идет о первом запуске оборудования и подведении к дому газовых труб. Если вы просто хотите заменить старый котел на новый, таких проблем не будет – достаточно внести изменение в проект и проверить соответствие нового оборудования техническим условиям. А для тех, кто только строит свой дом – начинайте оформление всех документов как можно раньше. Вы всегда можете провести все внутридомовые коммуникации – трубы, радиаторы отопления, теплый пол, заранее, чтобы потом вам оставалось только установить котел, подключить его, ввести в эксплуатацию и начать пользоваться.

Когда проект отдается на согласование, к нему прилагаются следующие документы:

1. Технический паспорт приобретенного котла и его инструкция по эксплуатации.
2. Все прилагаемые к нему сертификаты соответствия – по техническим характеристикам и санитарным нормам.
3. Результаты экспертизы, что оборудование соответствует всем нормам безопасности.

Все эти документы обязательно прилагаются к газовому оборудованию производителем – бегать за ними никуда не придется.

Если по каким-то причинам проект вам не согласовали, то вы получите мотивированный отказ с перечнем тех действий, которые нужно исполнить перед повторной подачей документов. Если все в порядке, ничто более не мешает вам приступать к установке вашего газового котла.

Как правильно обустроить котельную

Если газовый котел имеет открытую камеру сгорания или его мощность превышает 30 кВт, то установить его можно только в отдельном нежилом помещении, которое должно соответствовать стандартам и нормам, прописанным в СНиП. Чаще всего для этих целей выбирается помещение в подвале, но помните, что так поступить можно только в том случае, если дом у вас одноквартирный.

1. Выбрать мощность котла вы вольны по своему усмотрению.
2. Общая площадь котельной не должна быть меньше 4 квадратов. Про объем мы уже писали.
3. Минимальная высота потолка составляет 220 см – лучше 250.
4. В котельной обязательно предусматривается окно для естественного освещения. Его размер также важен — 0,3 м² на каждые 10 кубов объема помещения, но не менее 0,5 квадрата.


5. Ширина входной двери не должна быть меньше 80-ти см. Расстояние от нее до котла нужно оставить свободным, минимум на 1 метр.
6. Пол нужно вывести по уровню, что позволит ровно поставить котел. Благодаря этому он будет во время работы издавать намного меньше шума. Будет меньше вибраций, что позволит дольше сохранять все винтовые соединения, подходящие к котлу.
7. Стены отделываются только негорючими материалами – обычно это штукатурка и побелка или кафель. Если котел примыкает к каким-либо поверхностях, то в промежутках рекомендуется проложить теплоизоляционные материалы. Под котлом настилается лист железа или кладется керамическая плитка.
8. В котельную проводится холодная вода и канализация – тут, думаем, комментарии излишне. Хотя не все поймут, для чего нужна канализация. Требуется она для слива теплоносителя из системы отопления.

   </p>

9. Также проводится и электричество. Используемые розетки должны быть с контуром заземления, подключенного соответствующим образом. Эта мера нужна во избежание поражений электрическим током.
10. Обустраивается система дымохода – его тип зависит от вида котла. К дымоходу нужен открытый доступ, чтобы была возможность проводить ревизию оборудования при необходимости.

Дымоход – важная составляющая отопительной системы

О дымоходах нужно рассказать подробнее, так как от их правильной работы зависит не только эффективность оборудования, но и ваша безопасность. Системы вентиляции также оборудуются строго по нормативным документам. К ним предъявляют следующие требования:

1. Запрещено соединять вентиляционные каналы и дымоходные, так как продукты горения газа будут поступать в помещение и могут нанести серьезный вред здоровью человека.


2. В котельной обязательно предусматривается приточная вентиляция – не важно, если котел работает с коаксиальной трубой. Забор воздуха можно организовать через нижнюю часть наружной стены, в виде вмонтированной металлической решетки, либо входной двери. Размер приточного окна нужно сделать не меньше, чем 1/30 площади всей котельной. Например, котельная у вас 5 квадратов. Делим это значение на 30 и получаем 16 см² – можно, конечно, и больше. Также есть привязка размера к мощности котла – 88 мм² на каждый киловатт, если забор воздуха осуществляется прямиком с улицы, и 300 – если из соседних помещений.


3. Дымоходная труба должна быть установлена максимально близко к котлу.
4. Диаметр трубы дымохода не допускается использовать меньший, чем выходной патрубок на котле – это серьезно уменьшает тягу.
5. Нужно избегать поворотов дымохода на 90 градусов. Всего поворотов должно быть не более 3-х.
6. Дымоходы могут изготавливаться из разных материалов — в приоритете керамические и из углеродистой стали.
7. Высота и прочие параметры дымохода, влияющие на качество тяги, должны строго соответствовать всем нормам. На рисунке показаны соотношения высоты выступа над кровлей разных типов. Соблюдение этих правил нужны для того, чтобы труба не попала в область ветрового подпора.

   </p>

8. Если крыша плоская, выходящий дымоход в пике, не считая зонта, должен быть выше нее на 50 см. Если установлен парапет по периметру, от отсчитываем высоту от него.
9. Если труба проходит через скат, на высоту влияет ее удаленность от конька крыши. Если отступ составляет менее 1,5 м то дымоход делается выше конька на те же 50 см. Если от 1,5 до 3 м – делается с ним вровень. При больших значениях сохраняют уклон в 10 градусов – вспоминаем правила геометрии.

Немного о газовых котлах

Сегодня на рынке представлено огромное количество моделей газового отопительного оборудования. Кстати, на нашем сайте есть прекрасная статья с рейтингами лучших представителей сегмента. Все эти котлы отличаются набором функционала и общими признаками, про которые мы поговорим в этой главе.

Первое, что нужно знать, сколько контуров подогрева воды в котле должно быть. Что такое контур? В данном случае имеется виду количество систем подогрева воды в корпусе одного устройства. Одноконтурные котлы предназначены только для подогрева воды для системы отопления. Двухконтурные имеют отдельную «цепочку», в которой двигается вода для ГВС, их еще называют комбинированными.

Интересно знать! Одноконтурные котлы можно приспособить и для одновременного нагрева воды для водоснабжения. Для этого к ним подключаются внешние накопительные бойлеры косвенного нагрева.

Большие напольные котлы чаще всего являются одноконтурными. Более того, все рабочие части оборудования (модуль управления, насосы и прочее) тоже вынесены за пределы основного корпуса. Это позволяет организовать благоприятный режим работы для каждого узла без ненужных перегревов и вибраций.

Второе отличие котлов – это способ их установки. Различаю настенные и напольные варианты. Первые по большей части двухконтурные и предназначаются для установки в квартирах и домах площадью не более 200 м². Оборудование это достаточно эффективное. Существуют модели мощностью до 34 кВт, что позволит обогревать небольшой дом даже в северных широтах. Устанавливаются они часто прямо на кухнях.

Напольные котлы ставят только в котельных, в виду их габаритов. Они отличаются повышенной мощностью и высокой энергоэффективностью, хотя тут многое зависит от типа горелки.

Котлы также могут быть конвекционными и конденсационными. Первые – менее дорогие, используют для нагрева воды только тепловую энергию от сгорания топлива. Вторые умеют дополнительно для этого задействовать конденсацию пара. Их КПД находится на очень высоком уровне (95-98%), они очень экономичные.

Также стоит обратить внимание на дополнительный функционал. Например:

• контроль за горением и поджигом;
• защита от закипания и замерзания;
• контроль за уровнем тяги;
• защита от затухания горелки и прочее.

Понятно, что чем «умнее» котел, тем дороже он будет стоить, поэтому смотрите сами.

Разобравшись с функциями оборудования, переходим к подбору его мощности. Это параметр является главным, и отнестись к нему стоит внимательнее.

При расчете нужной мощности необходимо учитывать объем помещений, но так как средняя высота комнат в наших домах редко превышает отметку в 3 м, формула была упрощена и привязана к площади.

Нам понадобится знать всю отапливаемую площадь дома и широту, в котором дом построен. Для разных регионов существуют поправочные коэффициенты на удельную мощность, требуемую для прогрева 10 квадратов площади.

Для юга он составляет 0,7-0,9,; средняя полоса – 1-1,2; умеренный климат – 1,2-1,5 и северные широты – 1,5-2.

Расчет выполняется так. Предположим, что у нас площадь комнат составила ровно 100 м². Делим их на 10 и умножаем на коэффициент. Для юга получим максимум 9 кВт, а для севера – 20. Прибавляем сюда еще 15-20% запаса на случай погрешностей.

Стоит понимать, что такой расчет будет крайне приблизительным, так как на то, как хорошо ваш дом будет прогреваться, влияет множество причин – все они называются источниками теплопотерь. Тут и теплопроводность материала стен знать нужно, и энергоэффективность окон, и утепление кровли, и положение дома относительно розы ветров… Да что уж там – строители плохо закидывали раствор в кладку, из-за чего появлялись щели, через которые холодный воздух постоянно проникает в дом. Все это влияет на общую энергоэффективность строения. В общем, если вам нужны более точные расчеты, советуем воспользоваться онлайн калькулятором.

Калькулятор расчета необходимой мощности газового котла

Монтаж газового котла

Теперь давайте посмотрим, как специалисты производят установку котлов. Напоминаем, что браться за такую работу своими руками можно только с разрешения контролирующего органа.

Таблица 1. Монтаж газового котла

Шаги, фото	Описание
	Начинаем с разметки. В этом примере мастера будут вешать настенный котел. В комплекте с ним обычно идет бумажный шаблон, который необходимо прикрепить на стену, сориентировав его по горизонтальному уровню. На шаблоне будут показаны точки крепления котла и монтажной планки под него, а также место выводы для дымохода.Совет! Дымоход можно направлять и в другую сторону.
	Далее по разметке насверливаем отверстия под крепеж и бурим проход в стене под дымоход. Если стена очень толстая, то советуем обратиться в организацию, занимающуюся алмазным бурением. Они сделают вам максимально ровное и красивое отверстие, в самые короткие сроки.
	Далее устанавливаем в отверстия пластиковые дюбеля, и на саморезы крепим монтажную планку. Эта деталь идет в комплекте с подавляющим числом моделей.
	Вешаем котел на стену, попадая монтажными крючками в ответные отверстия на корпусе агрегата. Снизу предусмотрена еще пара отверстий, чтобы закрепить котел окончательно и избавить его от возможных вибраций.
	Все входные и выходные патрубки в навесных котлах располагаются снизу. Первым подключается газовый контур – смотрите на маркировку и обращайтесь к инструкции котла, чтобы точно знать, что и где находится. На вводной патрубок накручиваем газовый кран. Предварительно резьбу можно уплотнить желтой фум лентой. Убедитесь, что в гайке имеется паронитовая прокладка. Качественно затяните соединение гаечными ключами. Далее на кран подключите гибкую подводку от газовой трубы – правила соединения те же.Внимание! Используйте только специальные подводки для газа. Лучше всего взять сильфонный стальной шланг.
	Далее подключаются контуры на отопление и ГВС. Опять же, смотрите маркировку. Если ваш котел одноконтурный, то у него будет всего 2 патрубка. В двухконтурном их 4. На отопление подключается подача и обратка, а на водоснабжение подача холодной воды и разводка до сантехнических приборов. На этом входе устанавливается фильтр механической очистки, который периодически придется ревизовать. Такую же примочку можно сделать и на обратке от СО. Подобные меры будут надежно защищать теплообменники котла от засорения.

Далее котел подключается к электричеству и производится его первая настройка и запуск. Читайте об этом также в инструкции от производителя.

После установки вас должны снова посетить работники Горгаза и выполнить опрессовку – проверку герметичности всех соединений.

Видео — Установка газового котла

Видео — Подключение газового котла

Типы котлов для отопления частного дома

Принцип работы котла всегда один — нагревание теплоносителя, чаще всего это стандартная водопроводная вода, в лучшем случае пропущенная через систему фильтрации. Для нагревания могут быть использованы различные виды топлива. В зависимости от этого различают:

1. Газовые котлы. Стабильные лидеры в области отопительных агрегатов. Причина популярности — низкая (относительно других энергоносителей) цена в России. Кстати, в Европе и других странах, где природный газ приобретается на государственном уровне, такие котлы имеют намного меньшее распространение. Плюсы — стабильность работы, цена, особенности — нужно обустраивать газоотводной канал, получать разрешительные документы, врезаться в магистраль подачи газа. Несмотря на большие расходы на начальном этапе, газовые котлы — одни из самых быстроокупаемых. Газовый котел


   Цены на популярные модели газовых котлов

   Газовый котел

2. Твердотопливные котлы. Сжигать в этих устройствах можно широкий ряд материалов: от угля и дров до специальных гранул, называемых пеллетами. Из плюсов — полная автономность как от газа, так и от электричества. Твердотопливный котёл можно использовать в любых условиях при наличии гравитационной циркуляции теплоносителя в системе. Минусы — повышенная пожароопасность при загрузке топлива, особые требования к помещению и наличие вытяжного дымохода. В отличие от газа, который подаётся автоматически, твердотопливный котёл нужно периодически снаряжать горючим. Установка тепловых аккумуляторов и автоматических систем подачи позволяет решить этот вопрос, но лишь отчасти. Твердотопливный котел


   Цены на модельный ряд твердотопливных котлов

   Твердотопливные котлы

3. Жидкостные котлы. Топливом в таких аппаратах выступает жидкое горючее, чаще всего дизельное топливо (солярка). Она используется потому, что опасность её воспламенения ниже, чем у бензина. После подачи дизельно-воздушной смеси через форсунку она сжигается в камере сгорания, снаружи которой расположен теплообменник с водяным контуром. Достоинства — высокий КПД и возможность длительной работы в автоматическом режиме. Минусы — необходимость оборудования ёмкостей для хранения запасов топлива, повышенные требования к размещению агрегатов и системам вытяжки отработанных газов. Жидкостный котел
4. Электрические котлы. У них очень много достоинств при монтаже и размещении. Для электроагрегатов не требуется отдельного помещения и вытяжных каналов, потому что ничего не сжигается. Среди котлов они самые экологичные. Благодаря работе на электрическом токе у них высокий уровень автоматизации, а отсутствие трубопроводов для подвода сжигаемых энергоносителей значительно упрощает конструкцию, исключая из неё форсунки, горелки, топки и тому подобные элементы топливных котлов. Минусов у них только два, зато весомые: дороговизна электричества при оплате коммунальных расходов и уязвимость системы отопления при отключении электроэнергии. Если в доме нет «света», электрокотёл перестаёт функционировать.
   •
   •
   •
   •
   Электрический котел


   Цены на модельный ряд электрических котлов

   Электрические котлы

Несмотря на различия в топливе, у всех котлов, вырабатывающих тепло в процессе сжигания чего-либо, есть много общего, в том числе и в правилах установки. Такой параметр, как мощность, также можно определять без учёта типа котла.

Таблица 1. Требуемая мощность котла для отопления дома по площади

Площадь дома, кв. м	Мощность котла, кВт
90 — 200	До 25
200 — 300	25 -35
300 — 600	35 — 60
600 — 1200	60 — 100

Выбор схемы отопления для котла отопления в частном доме

Сам котёл — лишь элемент системы отопления. Без труб и радиаторов, по которым циркулирует теплоноситель, его работа бесполезна. Поэтому разводку отопления нужно предусмотреть заранее, перед покупкой агрегата, дающего тепло. Задача облегчается тем, что отопительный контур для всех типов котлов имеет больше сходств, чем различий.

Гравитационная схема

Чаще всего такую схему используют для связки с твердотопливным или жидкостным котлом. Если подойти к вопросу строго, с учётом сохранения КПД, то современные газовые котлы не предполагают самотёчную циркуляцию теплоносителя. Во многих настенных и напольных моделях с электронным управлением уже встроен циркуляционный насос, который в принудительном порядке прогоняет воду или антифриз по трубам и радиаторам. В условиях частого отключения электроэнергии такой котёл будет бездействовать.

Общий вид гравитационной схемы

Тем не менее, во многих домах продолжают работать гравитационные схемы в связке с газовым энергонезависимым котлом простого типа с механическим управлением. С применением отопительных труб большого диаметра в системе создаётся достаточное давление воды для запуска газовой горелки. В старых системах брались трубы сечением 100 — 150 мм, которыми опоясывались комнаты по периметру. Теплоотдача такой конструкции невелика, зато сама она надёжна и долговечна. При установке радиаторов диаметр подающих труб должен быть не менее 40 мм для снижения гидродинамического сопротивления.

В гравитационных системах обязательным элементом является расширительный бачок. Если вода в системе достигает больших температур, в бак поступают её излишки из-за увеличившегося объёма. Бачок страхует систему от протечек и разгерметизации в случае скачкообразного повышения давления. В системах открытого типа бачок всегда расположен в верхней точке.

Гравитационная схема однотрубная. Это значит, что теплоноситель последовательно проходит все радиаторы, а потом возвращается через «обратку». Для монтажа батарей при такой системе используют байпасы — обходные трубы с запорной арматурой, благодаря которым можно производить демонтаж и замену батарей без остановки котла и слива теплоносителя. Также на каждом радиаторе ставят кран Маевского для стравливания воздуха скапливающегося внутри разводки.

Кран Маевского

Схема с принудительной циркуляцией

Единственный минус этого типа отопительной разводки — зависимость от наличия напряжения в бытовой электросети. Помимо котла, вторым важным узлом такой схемы является циркуляционный насос, который врезается в «обратку» перед возвращением её в котёл. Современные насосы бесшумны, производительны и потребляют электроэнергии так же, как лампочка накаливания. Зато благодаря такому устройству появляется возможность сделать выбор в пользу двухтрубной системы. В этом случае обвязочная труба проходит через все отапливаемые помещения дома. От неё к каждой батарее подаётся отдельный поток горячей воды, а из неё остывший теплоноситель сливается в «обратку», которая и есть та самая вторая труба в схеме. Это позволяет равномерно распределить тепло по всем радиаторам и поддерживать даже в самых дальних от котла помещениях одинаковую температуру.

Расширительный бачок при наличии циркуляционного насоса делается в обязательном порядке закрытым, чтобы можно было создать опредёлённое давление в системе. На случай превышения нормальных показателей предусмотрен аварийный клапан сброса давления.

Наглядное представление двухтрубной схемы

В обеих схемах должен быть предусмотрен подпиточный узел, через который в систему заливается теплоноситель. Если используется вода, то для наполнения трубопроводов врезают патрубок от водопроводной сети, установив на входе систему фильтрации. При использовании антифриза устраивают входной клапан с запорной арматурой, а закачку производят с помощью погружного насоса «малютка» или другого насосного оборудования.

Этапы установки отопительного оборудования на примере напольного газового котла

Поскольку именно газовый котёл — самый популярный, то именно его установка послужит примером процедуры обустройства системы отопления. Для газового оборудования необходимо получить разрешение в газовой службе и предоставить проект размещения котла. Получив разрешительные документы, можно приступать к монтажу котла.

Нужна ли отдельная котельная?

Хозяева частных домов, которые не сталкивались ранее с установкой газового оборудования, убеждены, что котёл нужно в обязательном порядке размещать в специально отведённом помещении — топочной комнате или котельной. Здесь есть свои тонкости. К помещению, в которых стоит котёл, предъявляются определённые требования. Её площадь должна рассчитываться исходя из 0,2 кубометра объёма на 1 кВт мощности котла, но при этом быть не меньше 15 кв. м. Для котлов с открытой камерой сгорания, которые потребляют в процессе горения воздух из помещения нужно предусмотреть хорошую и мощную вентиляцию, обеспечивающую достаточный приток воздуха. Материалы, из которых сделаны пол и стены помещения, должны быть негорючими.

Котельную можно оборудовать в подвале или цокольном этаже

Однако упускается из виду тот факт, что одноконтурные газовые отопители мощностью до 60 кВт разрешается устанавливать в любой комнате дома, и только свыше этой мощности — в цокольном этаже или подвале в отдельной нежилой котельной. То есть формально котёл может быть размещён в любом помещении, в котором соблюдены перечисленные условия, так как редко газовые котлы по мощности превышают указанный предел.

В итоге при выборе места для установки котла нужно принимать во внимание его мощность и сопутствующее оборудование. Для котлов, рассчитанных на отопление дома небольшой квадратуры, нет необходимости тратить квадратные метры на подсобку с котлом. Но если дом большой, двух-, а то и трёхэтажный, котёл для его отопления выбран мощный, да впридачу к нему хозяева хотят поставить теплоаккумулятор и котёл косвенного нагрева — тогда без котельной не обойтись.

При выборе места для установки котла нужно принимать во внимание его мощность и сопутствующее оборудование

Подготовка помещения

Вне зависимости от того, принято ли решение поместить котёл в отдельной топочной комнате, или разместить его в кухне или даже гардеробной, условия должны быть соблюдены, так как с открытым огнём шутки плохи, тем более если по трубопроводу подаётся природный газ, который может взорваться.

Шаг 1. Позаботьтесь о сопротивлении пламени. Хотя из газового котла не выскочит уголёк, как из буржуйки, пол вокруг котла и стены должны быть полностью негорючими. В деревянном помещении облицовку нужно выполнить так, чтобы между верхним негорючим листом и массивом древесины был проложен негорючий теплоизолятор, например, каменная вата. В кирпичных и бетонных домах достаточно облицовки, которая вплотную примыкает к стенам. В этом качестве можно использовать листы нержавеющей стали. Но всё же предпочтительнее керамическая плитка или керамогранит — они не так накаляются при температурном воздействии.

В качестве облицовки лучше использовать керамическую плитку

Шаг 2. Сделайте качественную вентиляцию. Если речь идёт о комнате с окном, то приоткрытой форточки или створки будет недостаточно. К тому же, трудно держать окна открытыми в зимний период, на который приходится пик работы котла-отопителя. Нужно устраивать приточную вентиляцию. Вытяжной в топочной не требуется, ведь часть воздуха вместе с продуктами горения будет постоянно выходить в газоотводной канал. В помещении без окон приточку устраивают на любой наружной стене, пробурив сквозной канал и поставив блок с фильтром и всасывающим вентилятором с внутренней стороны.

Схема расположения вентканалов

Шаг 3. Монтаж основания. Маломощные напольные котлы не очень тяжелы, но даже для них пол нужно тщательно осмотреть и подготовить. Что же касается котлов для отопления больших площадей, то они очень тяжелы и требуют отдельного фундамента. Ситуация проще, если под домом сделана монолитная железобетонная плита — тогда нужно лишь снять чистовой пол и сделать его заново из твёрдых негорючих материалов. При свайном или ленточном фундаменте нужно расшить пол залить отдельный фундамент из армированного железобетона. Лёгкие устройства до 150 кг можно устанавливать прямо на деревянные лаги, нужно лишь предусмотреть монолитный экран из негорючего материала.

Котельная в частном доме

Подключение к газоотводу и коммуникациям

Продукты горения под действием тяги удаляются через газоотводной канал. Сегодня в продаже есть стальные дымоходы, выполненные по коаксильной схеме. Между двумя слоями нержавеющей стали проложен слой плотного негорючего утеплителя. Дымоходные трубы крепятся на кронштейнах к стенам, секции фиксируются друг с другом специальным замком. Место прохождения дымохода через крышу и межэтажное перекрытие также теплоизолируют негорючим утеплителем. Ответственный момент — гидроизоляция кровли в месте примыкания к трубе. Снаружи он закрывается гидроизоляционным слоем и промазывается специальной мастикой. Плёнку и мембраны не используют — в контакте с дымоходом они могут оплавиться. Сверху вся конструкция закрывается фартуком — листом металла, который укладывается внахлёст с загибами и способствует стеканию воды по скатной крыше в обход отверстия выхода газов. Оголовок трубы оснащают грибком или козырьком для предотвращения попадания в трубу осадков.

Грамотно организованный дымоход

После этого выполняют врезку котла в систему отопления. Для этого на подводящих трубах заранее делаются резьбовые соединения — паяются на полипропиленовых трубах, привариваются на стальных. К патрубкам котла трубы крепятся гайками с помощью фум-ленты или комбинации герметика и сантехнического льна.

В последнюю очередь прибор подключают к газовой магистрали. Сами вы этого не сделаете, нужно обращаться в газовую службу. Становится понятной очерёдность работ: если все остальные уже сделаны, газовики сразу осуществят тестовый запуск котла, который является обязательным.

Газовые котлы – это сложное и опасное оборудование, если устанавливать и использовать его неправильно, поэтому существуют строгие нормы, регламентирующие эти моменты. Такая же высокая ответственность лежит на мастерах и при установке дымоходов от них, и это несмотря на то, что газы на выходе системы не очень горячие и не имеют цвета. Из-за этого протечки определить очень сложно, что может повлечь за собой неприятные последствия. В специальной статье разберем, каким должен быть дымоход для газового котла, а также узнаем, как монтируется одна из самых его популярных разновидностей.

Установка электрического котла своими руками

В отличие от газового или жидкостного, электрический котёл пожаробезопасен, не требует отвода газов и может быть проведён полностью своими руками. Электроварианты делаются настенными, так как в их конструкции нет громоздких частей. Отопительная разводка, циркуляционный насос и расширительный бачок — всё делается также, как и для газового котла. Отличие будет в том, что повесив котёл на стену и подключив к нему трубы отопления, нужно предусмотреть качественный силовой кабель и автомат отключения. Почти все бытовые электрические котлы рассчитаны на напряжение 220 В, но если речь идёт о мощный агрегатах, то их выгоднее запитать от трёхфазной сети в 380 В, для чего потребуется согласование.

Если в вашем доме на момент монтажа электрокотла не предусмотрен стабилизатор напряжения, то его стоит поставить, так как скачки в сети могут вывести автоматику из строя, а это самая дорогая часть в котле.

Отдельный переносной стабилизатор для котла

Цены на стабилизаторы напряжения электричества

Стабилизаторы напряжения электричества

Данные рекомендации относятся к котлам с трубчатыми элементами нагрева. Но электричество может всё, поэтому при его использовании есть оригинальные варианты. Речь идёт об электродных котлах. Вода разогревается в них путём прохождения тока через металлические пластины, которые быстро нагреваются. Дело в том, что такую схему можно реализовать в приборе очень компактных размеров: не нужно ни накопительных ёмкостей, ни блока ТЭНов. Если в доме всего две-три отапливаемых комнаты, можно вообще сделать под каждым окном отдельную батарею и врезать в неё электродный котёл. Все дополнительные работы — это подсоединить их к общему автомату с электронным управлением, а ведь провода тянуть намного легче, чем трубы с теплоносителем. Единственное требование — своевременная чистка, так как даже отфильтрованная вода кристаллизует растворимые в ней соли на электродах. Вариант — использовать дистиллированную воду.

Видео — Установка электрокотла

Используемые источники:

• https://stroy-podskazka.ru/otoplenie/kotly/tverdotoplivnye-v-chastnom-dome/
• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/ustanovka-kotla-otopleniya-v-chastnom-dome.html
• https://remont-book.com/ustanovka-kotla-otopleniya-v-chastnom-dome/
