Как сделать фильтр для скважины своими руками из подручных материалов

Не хотите тратить деньги на первичную очистку воды из источника, тогда давайте разберём как сделать фильтр для скважины своими руками. В статье собраны лучшие варианты самодельных скважинных фильтров, их схем, фото и видео.

Содержание статьи

Устройство и назначение скважинного фильтра

Для поступления воды из скважины наверх требуется насос, погружаемый в нее. Чаще он не может исправно функционировать в среде, в которой присутствуют крупные или мелкие механические примеси. Они негативно влияют на устройство, снижая его ресурс, увеличивая риск поломки. Во избежание таких последствий скважина оснащается фильтром.

Все очищающие приспособления такого типа имеют похожую конструкцию. Устанавливаются они в одно- или многоуровневые системы. Главная функция фильтров для скважины на воду – устранение механических загрязнений разного размера. Главные конструктивные элементы изделия такие:

• надфильтровая часть (для фиксации приспособления на обсадной трубе);
• очищающий компонент;
• отстойник (нижняя часть оборудования, в которой оседают частицы, попавшие в обсадную трубу).

Представленные изделия увеличивают срок эксплуатации скважины. Так как выбрать его нужно правильно, следует рассмотреть 2 основных варианта:

1. С дополнительной очисткой. Предусмотрен зазор между трубой скважины и слоем грунта, который засыпается отборным гравием. С этой же целью применяется мраморная крошка. Такое обустройство продлевает срок службы фильтра.
2. Без дополнительного очищающего слоя. Стенки приспособления и жидкость имеют непосредственный контакт.

Такое устройство для очистки воды на даче предупреждает заиливание скважины.

Как понять, какой фильтр нужен для вашей скважины

Конструкция фильтра на воду из скважины различная. На ее выбор влияют условия эксплуатации и характеристики водоносного слоя. Если артезианская скважина обустроена на твердых породах или стабильных грунтах, то фильтр грубой очистки воды не требуется.

На глинистых почвах или песке лучше монтировать системы проволочного типа или очиститель, оснащенный сеткой: если мусор крупный – тканной, а если мелкий – с галунным плетением. Щелевой скважинный фильтр подойдет в тех случаях, когда водоносный слой не отличается стабильностью или содержит большое количество гальки, включения гравия.

Как выбрать высоту скважинного фильтра

Выбор фильтра для очистки воды со скважины для обсадной трубы тоже зависит от структуры водосодержащего слоя. Если горизонт песчаный, причем частицы средней зернистости, при диаметре трубы 10-15 см минимально допустимая высота приспособления составляет 1 м.

Оптимальным является показатель в 1,5-2 м. Если в водоносном слое присутствует мелкозернистый песок, то значение увеличивается до 3-4 м.

Чтобы смастерить фильтр на скважину собственноручно, можно использовать трубу из стали нержавейки (лучше легированной), черных металлов, пластика.

Первый вариант является предпочтительным, т.к. материал выдерживает большие нагрузки, устойчив к окислению. Такой металл является дорогостоящим, но его качества не меняются с течением времени. Эти же характеристики присущи не только трубам, но и сетке, а также проволоке из нержавейки, используемой для изготовления фильтра.

Пластик легко поддается обработке, не окисляется, стоит дешево. Но он обладает низкой прочностью, поэтому не может использоваться на глубине.

Черные металлы разрешены, если вода предназначена строго для механической очистки воды для технического применения. Причиной этому является их окисление при взаимодействии с водой.

При этом жидкость приобретает желто-рыжий оттенок, плохой запах и вкус, а на сантехнике и вещах появляются разводы. Оцинкованный черный металл при взаимодействии с водой выделяет оксид цинка, негативно влияющий на слизистые оболочки организма, ухудшающий процессы пищеварения.

Перфорированный фильтр

Перфорированная система очистки (дырчатая) – труба с дырками, размещенными в заданном порядке. Ее можно монтировать на большой глубине, т.к. она выдерживает большую нагрузку. Но не стоит применять такие фильтры для скважины с сильным напором. Если отверстия будут слишком маленькими, то система быстро перестанет функционировать из-за засорения.

Чтобы сделать фильтр для воды в частный дом, нужна дрель, материал для шлифовки, труба заданного диаметра, деревянная заглушка (водостойкая).

Последовательность выполнения работы такая:

1. Разметка трубы. С одного конца изделия нужно отмерить 50 см для организации отстойника для воды. Разметка делается в линейном или шахматном порядке, а шаг между отверстиями – 3-5 см.
2. Сверление. Дрель нужно располагать так, чтобы сверло находилось под углом 30-60° относительно поверхности трубы. Для улучшения очистки фильтрующий элемент нужно сверлить по направлению снизу-вверх. Таким способом выполняется вся остальная перфорация.
3. Шлифовка отверстий.
4. Установка трубы. Перед этим необходимо удалить из нее весь мусор и стружку.

В последнюю очередь дырчатая (перфорированная) система закрывается заглушкой в нижней части, после чего она готова к использованию.

Щелевые модели

Щелевой фильтр для скважины по конструкции похож на предыдущий вариант. Прорези могут располагаться так:

• вертикально (расстояние между прорезями составляет 1 см);
• горизонтально в шахматном порядке (такие скважинные фильтры не предполагают обустройства дополнительного пояса жесткости);
• горизонтально сегментарно (расстояние между группами щелей составляет 2 см).

Для самостоятельного изготовления фильтра для абиссинской скважины требуется газовый резак или фрезеровальный инструмент, деревянная заглушка, металлическая или пластиковая труба. Последовательность работ такая:

1. Разметка. При выборе способа расположения прорезей необходимо учитывать пояс жесткости.
2. Резка трубы по разметке.
3. Очистка изделия от мусора и пыли.
4. Установка заглушки.

Щелевой фильтр для скважины подходит для нестабильных грунтов.

Сетчатые фильтры

Изделие представляет стандартную перфорированную трубу, которая дополнительно оборачивается сеткой для механического удаления мелких частиц из воды. Фильтрация сеткой подходит для скважин, которые содержат песок и глину.

Размер ячеек сетки варьируется от 0,12 до 3 мм². Он определяется по итогам пробы воды. Сначала делается ее забор, а потом лабораторный анализ показывает, какие по размеру частицы присутствуют в водоносном пласте.

Перед тем как сделать фильтр своими руками, подготавливается труба, заглушка, сетка, а также режущий инструмент или дрель.

Работа производится в такой последовательности:

1. Разметка трубы. Расположение перфорации зависит от ее вида.
2. Выполнение отверстий или щелей.
3. Намотка металлической проволоки. Витки при этом находятся под углом в 45°, а расстояние между ними – 1,5-2,5 см. Каждые 10 см проволоку нужно точечно припаивать к трубе.
4. Укладка сетки.

Если сетчатый фильтр для скважины изготовлен из металла, то он крепится при помощи сварки.

Проволочный фильтр

Проволочные конструкции по принципу действия напоминают фильтры скважинные щелевые, оснащенные сеткой. Но вместо нее применяется клиновидная проволока. Ее форма и плотность намотки влияет на то, какого размера частицы будут задерживаться.

Для работы потребуется труба, резак или станок для фрезерования, металлические прутья диаметром около 5 мм, заглушка, клиновидная проволока, а также паяльник. Последовательность действий такая:

1. Изготовление каркаса. Производится разметка трубы, на которой будут вырезаться щели.
2. Фиксация прутьев. Для этого применяется паяльник. Прутья не дадут проволоке прислониться плотно к очистителю, перекрыв щели. Потребуется всего 10-12 элементов.
3. Намотка проволоки. Для достижения высокого качества изделия лучше использовать токарный станок. Проволоку нужно наматывать под натяжением. Выполнять такую работу вручную трудно. При этом мастеру нужно постоянно быть внимательным и осторожным.

Периодически витки нужно закреплять на каркасе посредством паяльника. Перед установкой любого очищающего приспособления необходимо сделать анализ воды из скважины.

Гравийная засыпка

Фильтр для грубой очистки воды из скважины на основе гравия считается природным. Он обеспечивает высокое качество жидкости, получаемой на выходе. Гравий, если он правильно выбран и засыпан, задерживает даже маленькие частицы. Но он не эффективен на известняковых источниках. Этот материал самоочищается, что делает его удобным в дальнейшей эксплуатации.

Выделяются 2 типа конструкций на основе гравия:

1. Засыпная. Ее можно соорудить собственноручно. Слой гравия засыпается непосредственно в зазор между стенками очищающей системы и скважины. Конструкцию разрешено монтировать, если очищающая часть трубы характеризуется диаметром, не превышающим 10 см.
2. Сборная. Такую конструкцию своими силами соорудить невозможно. Гравий помещается в полость, образованную сеткой или проволокой. Толщина прослойки составляет 3 см. После набивки конструкция закрепляется в скважине.

Для монтажа первого вида очистителя материал следует подготовить. Выбираются одинаковые по размеру элементы материала для засыпки. Он должен быть очищен от пыли или других загрязнений. Габариты каждого фрагмента в 5-10 раз меньше трубного диаметра. Подготовиться к работе следует еще в период формирования скважины. Ее диаметр должен несколько увеличиваться. Толщина очищающего слоя не превышает 5 см.

Чтобы подобрать фильтры для очистки воды из скважины, требуется учитывать нагрузку на всю систему, тип почвы. Собственноручное производство изделия позволит сэкономить средства.

Если все работы проведены в соответствии с инструкцией, то такое приспособление предупредит перегрузки насосного оборудования, его преждевременную поломку. На видео пошагово видно, как сделать самый простой перфорированный фильтр собственноручно. Благодаря ему работа пройдет быстро и без заминок.

При индивидуальном водоснабжении частных домов наиболее часто используют водозабор из колодцев и скважин, качество воды в которых определяется глубиной залегания и структурой водоносного слоя. В распространенных песчаных скважинах обязательно присутствие фильтрующих элементов на конце обсадной колонны, которые идут в комплектации и изготавливаются в заводских условиях. Но в некоторых случаях практичнее сделать фильтр для скважины своими руками, наиболее подходящий конкретному водозаборному источнику и ни в чем не уступающий заводским образцам.

Для этого необходимо изучить существующие методы фильтрации скважинной воды и на их основе собрать собственную систему. Проведение данных работ не требует дорогостоящего специального инструмента и выполняется своими руками без больших затрат времени при наличии соответствующих комплектующих и знания технологии.

Рис.1 Разновидности фильтрующих обсадных труб

Что такое скважинный фильтр и его устройство

Очистка воды из скважины происходит в два этапа – скважинным фильтром и системами фильтрации на поверхности, вмонтированными в водопроводную магистраль. При этом скважинный фильтр имеет структуру, состоящую из трех основных элементов:

• Надфильтровый участок. Часть, играющая роль фитингов при монтаже на колонну.
• Фильтрующие элементы. Включают в себя отверстия в трубе нужного размера и наружные материалы, которые к ней крепятся.
• Отстойник. Пространство для размещения частиц грунта, попавших внутрь источника или отсеянных фильтрующими элементами – нижняя часть фильтра без перфорации. Отстойник для воды из скважины имеет длину около 0,5 м.

Рис. 2 Конструкция фильтров

Для чего нужен скважинный фильтр

Необходимость в фильтрации внутри скважины вызвана следующими обстоятельствами:

• Очищенная скважинная вода, в отличие от загрязненной, увеличивает срок эксплуатации погружных и поверхностных насосов для скважины – меньше истираются рабочие колеса, мембраны и другие подвижные узлы.
• Фильтрованная вода при дальнейшем прохождении по трубопроводной магистрали меньше загрязняет фильтры в системах очистки воды, расположенные в водопроводе – это позволяет сберечь средства на покупку новых картриджей и увеличивает их долговечность.
• Фильтрация увеличивает срок службы автоматических систем управления насосным оборудованием – реле давления и холостого хода, гидроаккумулятора.
• Очищенная вода способствуют лучшей проходимости водопроводной магистрали, повышает срок работы сантехнических узлов (обратных клапанов, шаровых кранов, смесителей).
• Дополнительная скважинная очистка способствует лучшему качеству питьевой воды, использующейся в домашнем хозяйстве.

Рис. 3 Устройство фильтрующего элемента

Материалы для фильтрационного оборудования

От качества материала для фильтрации зависит эффективность очистки, в скважинах используется их ограниченное число, основными из которых являются:

Нержавеющая сталь. Помимо прочности, материал обладает гибкостью и отличной коррозионной стойкостью, долговечность нержавейки составляет десятки лет. Из нее изготавливают прочные сетки и проволоку, которые монтируют поверх труб. К недостаткам можно отнести высокую стоимость нержавеющих изделий.

Пластик. Пластмасса является еще одним распространенным материалом для изготовления фильтров в водных источниках, из нее производят более дешевые, в отличие от нержавейки, сетки и шнуры. Пластик коррозионно стоек и инертен к большинству химических веществ, легок в монтаже и имеет длительный эксплуатационный срок. К недостаткам пластмасс относится низкая физическая прочность, не позволяющая им выдерживать большие нагрузки на значительных глубинах.

Цветные металлы. Медь, латунь, бронза могут применяться при изготовлении водяных фильтров без каких-либо ограничений, они обладают высокой коррозионной стойкостью и большим сроком эксплуатации. Мягкие сплавы с высоким содержанием меди рекомендуется использовать на небольших глубинах во избежание их деформации от сильного водного давления. При изготовлении фильтрующих элементов используют латунную сетку и толстую проволоку из латуни или меди.

Рис. 4  Фильтр для обсадной трубы – установка в скважину

Сталь. Фильтры из стали подвержены коррозии, могут использоваться как бюджетный вариант в водозаборных источниках, предназначенных для технических нужд. Повышенное содержание оксида железа в воде в результате коррозии железа более чем 0,3 мг. на литр оставляет желтый осадок на оборудовании водопроводной магистрали и сантехнических приборах. Оцинкованная сталь также со временем ржавеет с образованием оксидов цинка, вредных для здоровья человека – этот материал не рекомендуется использовать при устройстве водяных фильтрующих элементов.

Разновидности фильтров и их особенности

Скважинные фильтры можно разделить на две большие группы:

• простые – с различного вида отверстиями в придонных обсадных трубах;
• сложные – представляют собой отдельную конструкцию, помещаемую на место расположения придонной трубы или с фильтрующими элементами, смонтированными на обсадочной трубе.

В простых устройствах в трубной поверхности прорезаются круглые или щелевидные отверстия, в более сложных конструкциях наматывается проволока плотными рядами или закрепляется мелкоячеистая сетка.

Читайте также:  Причины засорения и очистка скважин своими руками

Рис. 5 Использование фильтрующих систем

Использование фильтров определенной конструкции определяется характеристиками водоносного слоя и видом скважины.

Артезианские источники залегают глубоко под землей с опорой обсадной колонны на прочный слой известковой породы, в котором отсутствуют мелкие фракции песка и глины. Попадание крупных частиц возможно при нестабильном грунте или смещении труб, поэтому для страховки в артезианских источниках применяют фильтрующие системы грубой очистки со щелями или дырами.

Абиссинские скважины расположены на малой глубине залегания, их водозаборная часть размещается в водоносном слое, не опираясь на илисто-песчаное дно. В водозаборный источник вряд ли попадут крупные фракции, для очистки от мелких частиц используются сетки или проволочные намотки.

Наибольшие проблемы при эксплуатации создают распространенные песчаные скважины – их обсадная колонна опирается на илистое песчаное дно. При эксплуатации обязательным элементом является сетка, которая будет отсеивать песок, предотвращая его попадание в водопроводную магистраль.

Рис. 6 Гравийное фильтрационное сооружение

Гравийная засыпка

Простой и эффективный метод фильтрации, осуществляемый на стадии буровых работ, производится следующим способом:

1. a) При бурении скважинное отверстие делают с диаметром, превосходящим размеры обсадной колонны. После ее установки производится гравийная засыпка в пространство между грунтом и трубами – данная технология повсеместно применяется не только для фильтрации, но и укрепления колонн в земле. В некоторых случаях придонная часть еще более расширяется за счет использования специальной трапецеидальной насадки.
2. b) Еще одна технология гравийной обсыпки – засыпка гравия внутрь источника. В этом случае бурят более глубокий скважинный канал, донная труба не доходит до дна на определенное расстояние (1 – 4 метра) – это пространство заполняется мелкозернистым гравием, после чего колонна опускается на гравийное дно.
3. c) Для засыпки подбирается размер камней гравия, соответствующий песчаным частицам загрязнений, их стандартные размеры составляют 2 – 5 мм. или 5 – 10 мм. Для наружной обсыпки можно использовать более крупные фракции или для удешевления проводимых работ обсыпать обсадную колонну снаружи мелким гравием в придонной части, а затем более крупным камнем.

Внутренняя или наружная гравийная обсыпка в сочетании со скважинной фильтрацией является наилучшим вариантом фильтрации песчаных скважин, не только повышающим чистоту воды, но и увеличивающим срок их службы.

Рис. 7 Щелевой фильтр

Перфорированный

Дырчатый фильтр является самым простым вариантом фильтрации, представляет собой ряд отверстий необходимого диаметра в обсадной трубе, расположенных в определенном порядке. Обычно отверстия располагаются на большом расстоянии друг от друга, поэтому данная конструкция обладает повышенной прочностью и используется без дополнительных элементов на больших глубинах (артезианские скважины). К недостаткам можно отнести большое сопротивление водному потоку  вследствие малой площади отверстий – это снижает пропускную способность источника.

Щелевые конструкции

Отверстия в виде узких щелей 0,3 – 0,5 мм. располагаются вдоль или поперек трубной поверхности, последний вариант встречается намного чаще и выпускается в заводских условиях. Обычное расстояние между прорезями в пластиковых конструкциях около 10 мм., а сегменты с участками перфорации размещаются на расстоянии в 20 мм. друг от друга – это создает пояса жесткости, предотвращающие их разрушение при высоком давлении воды. Конструкции со щелевидными прорезями обладают высокой пропускной способностью и достаточной прочностью для опускания на большие глубины, они способны отфильтровать мелкие фракции песка и находят применение в песочных скважинах.

Рис. 8 Металлические сетки

<center></center>

Сетчатый

Сетчатые системы фильтрации являются основным способом очистки воды в песчаных скважинах, стандартная конструкция представляет собой закрепленную на дырчатом фильтре обсадной трубы металлическую или пластиковую сетку. Сетчатая фильтрация чаще выполняется из сетки следующих видов:

1. a) С квадратными ячейками. Используются для грунта с частицами крупнозернистого песка и гравия.
2. b) Киперная многослойная. Применяется для фильтрации жидкостей с частицами песка среднего размера.
3. c) Галунная. Плотные ячейки такого плетения отфильтровывают наиболее мелкие частицы примесей в воде.

Размер ячеек металлических сеток варьируются в диапазоне от 0,12 до 3 кв. мм., для их подбора необходимо исследовать песок из скважины на этапе бурения методом промывки сквозь разные образцы.

Помимо металлических, на практике хорошие результаты дает использование сеток из стеклоткани или карбоновых нитей. Они имеют меньшую стоимость по сравнению с нержавейкой, легко монтируются при самостоятельном изготовлении фильтров, отличаются длительным сроком службы.

Немаловажным преимуществом синтетических материалов является их устойчивость к минералам, содержащимся в воде (металлические ячейки в процессе эксплуатации забиваются солевыми отложениями).

Рис. 9 Скважинный фильтр из сетки

Проволочный

В проволочных фильтрующих конструкциях применяется специальная клиновидная проволока, которая наматывается плотными слоями на перфорированную основу. Размер отфильтрованных частиц при этом определяется расстоянием между проволочными витками (шаг).

Стандартная заводская конструкция состоит из трубной основы с диаметром отверстий около 20 мм., (при этом скважность должна составлять 20 – 30%) или щелевыми прорезями с аналогичными параметрами, стержневого каркаса диаметром около 5 мм. и намотанной поверх него проволоки. Клиновидная проволока удерживается на продольном вертикальном каркасе посредством сварки – это обеспечивает необходимое расстояние между витками и высокую прочность конструкции.

Читайте также:  Виды дренажных труб, рекомендации по монтажу

Проволочные фильтры всегда были и считаются наиболее прочными из всех видов, имеют большой срок эксплуатации и самую высокую стоимость.

Рис. 10 Проволочный фильтр

Фильтр для скважины своими руками – как сделать

Скважинные фильтры устанавливаются на донную трубу и опускаются в источник вместе с обсадной колонной, их самостоятельное изготовление бессмысленно, если вы не занимаетесь скважинным бурением. Задача актуальна для буровых организаций и индивидуальных буровиков, желающих сделать недорогой качественный фильтр с высокими характеристиками и параметрами, наиболее подходящими к конкретной скважине (глубина залегания, состав грунта).

Гравийный

Для устройства гравийного фильтра своими руками поступают следующим образом:

1. Вначале подбирают размер гравийной засыпки с учетом гранулометрического состава водоносного песка. Для этого загрязненная вода извлекается на поверхность, и после ее фильтрации определяется размер песчаных частиц.
2. Гравийная насыпка должна иметь размер гранул приблизительно в 8 раз превосходящий минимальный диаметр песчаных частиц или в 5 раз их максимальный диаметр. К примеру, если размерные параметры водоносного песка 0,5 – 1 мм., засыпка должна иметь размеры 4 – 5 мм., при песчинках 0,25 – 0,5 мм. размеры гравия составляют 2 – 2,5 мм.
3. Подобранная по размерам гравийная фракция погружается на скважинное дно методом свободного падения в водном потоке, ее минимальная толщина составляет 50 мм.
4. Допускается многослойная засыпка, начиная с более крупных фракций и переходом на мелкие частицы.

Рис. 11  Обсыпка обсадной колонны

Дырчатый фильтр для скважины с перфорацией

Перфорированный фильтр можно изготовить самостоятельно без особых усилий при наличии простого инструмента (дрель с подходящим сверлом). При устройстве перфорированного фильтра из 125 ПНД обсадной трубы поступают следующим образом:

1. Производят разметку, отмечая расстояние от нижней заглушки до окончания отстойника около 50 см., длина фильтрующий части с перфорацией при этом составляет 110 см.
2. Проводят вдоль трубы 4 равноудаленные линии, просверливают 4 ряда отверстий диаметром 20 – 22 мм. перьевым буром по дереву – их нужно выполнять в шахматном порядке. Расстояние между ними должно составлять около 10 см.
3. Образовавшиеся в процессе сверления заусенцы зачищают наждачной бумагой, можно их опалить газовой горелкой.

Если глубина залегания источника небольшая, количество дыр можно увеличить до 8 рядов, а также сделать дырчатые отверстия практически на всю длину 3-х метровой трубы, их количество будет составлять около 20 – 25 штук в ряду.

Рис. 12 Дырчатый фильтр своими руками

<center></center>

Щелевой

Изготовление щелевого фильтра редко проводят самостоятельно – процесс трудоемкий и отнимает много времени, при его устройстве поступают следующим образом:

1. Делают разметку вдоль трубной поверхности, разделив ее на 8 равноразмерных секторов, проведя 8 линий и отступая от концов по 50 см.
2. Для прорезки щелей берут болгарку с диском по металлу или бетону, при этом следует учитывать, что прорези от диска для металла будут иметь меньшую ширину.
3. Нарезку производят с шагом в 10 мм. на ширину сектора между двумя линиями, чередуя свободные продольные участки с прорезанными. При этом между прорезями оставляют ребра жесткости шириной 20 мм. через 10 – 20 линий.
4. После вырезания 4 продольных сегментов со щелевыми участками их поверхность очищают от заусенец наждачной бумагой.

Рис. 13 Пластиковая труба со щелями

Проволочные фильтровальные системы с сеткой

Изготовление проволочного фильтра в домашних условиях не представляется возможным – для обеспечения зазора между витками V-образной проволоки около 0,5 мм. требуется ее приваривание на жесткий каркас изнутри в тысячах точках.

Плотная навивка витков без сварки на продольный проволочный каркас бессмысленна, так как не будет пропускать воду.

В домашних условиях чаще всего изготавливают сетчатые фильтры, поступая следующим образом:

1. Берут за основу обсадную трубу с круглыми дырами, сделанными по описанной выше технологии. Навивают на ее поверхность капроновый шнур или проволоку из нержавейки окружностью около 2 – 5 мм. с расстоянием между витками 50 – 100 мм. Концы обмотки закрепляют скобками, винтами или прикручивают клеящей лентой.
2. Поверх обмотки одевают металлическую или синтетическую сетку, для ее фиксации применяют вторую наружную намотку проволокой или синтетическим шнуром.

Рис. 14  Изготовление сетчатого фильтра

<center></center>Изготовление скважинных фильтров своими руками является прерогативой специалистов, занимающихся буровыми работами – они устанавливаются на скважинное дно после бурения первыми в обсадной колонне. Наиболее популярными являются сетчатые конструкции для фильтрации воды в песчаных скважинах, представляющие собой комбинацию перфорированных отверстий в обсадной трубе, закрытых сверху металлической или искусственной сеткой.

Фильтр для скважины своими руками изготовить несложно и выгодно. Для этого надо определить тип конструкции и приобрести необходимые материалы.

Фильтр для скважины своими руками.

Устройство и назначение скважинного фильтра

Главное предназначение скважинного фильтра — очищать воду от механических примесей (песка, галечника, известняка, глины) на входе в источник. Количество и размеры частиц пород спрогнозировать сложно.

Но, если их не задерживать, произойдет следующее:

• неустойчивые породы будут осыпаться, накапливаться, и в скважину перестанет поступать вода;
• погружной насос быстро поломается, т.к. он не рассчитан на перемещение воды с крупными взвесями и примесями.

Фильтр скважины не подлежит замене, он устанавливается 1 раз. Поэтому важно, чтобы он выполнял свою функцию до тех пор, пока эксплуатируется скважина (20-30 и более лет). Конструкция устанавливается в рабочей части обсадной трубы, очищенная вода проходит дальше, а загрязнения скапливаются в отстойнике фильтра или остаются за пределами колонны.

Устройство (сверху вниз):

• надфильтровый участок — служит соединительным элементом при закреплении устройства на обсадную трубу;
• фильтрующий узел — представляет собой перфорированную перегородку, не позволяющую грязи проникать внутрь устройства;
• отстойник — емкость для сбора крупных частиц, проникших внутрь обсадной трубы.

Каким требованиям должен соответствовать фильтр для скважины

Материал устройства не должен придавать привкус воде. Бурильщики могут предложить включенное в стоимость работ устройство с некоторыми элементами (например, каркасом, наружным креплением) из оцинкованной стали. Он прослужит не более 7 лет и постепенно начнет отдавать в водяной столб опасный для здоровья оксид цинка.

Лучший материал для каркаса фильтрующего устройства — нержавеющая сталь. Если из нее сделаны все элементы, ему обеспечены самые высокие характеристики по прочности и долговечности. Пластиковые, капроновые или полиэтиленовые каркасы и сетки хуже выдерживают механические нагрузки.

При желании изготовить устройство, комбинируя разные материалы, надо учесть, что сталь и пластик имеют разные свойства, поэтому в месте соединения фильтровой поверхности из нержавейки с полиэтиленовой трубой-основой со временем может образоваться зазор. Потеря герметичности соединения может привести к непригодности скважины.

Виды фильтров для скважины.

Фильтры всех конструкций должны соответствовать таким требованиям:

• экологическая безопасность;
• устойчивость к коррозии;
• хорошая пропускная способность;
• доступная цена.

Конструкция должна обеспечить максимальный приток воды в скважину. При самодельном изготовлении необходимо обратить внимание на уровень сложности реализации проекта и рассчитать его себестоимость.

Чтобы работа фильтра была эффективной, надо верно подобрать его размеры, правильно сделать и установить.

Конструкцию выбирают в зависимости от геологических характеристик водоносного горизонта, предполагаемой глубины бурения и сечения трубы скважины: диаметр трубы фильтра должен составлять примерно 2/3 ее диаметра.

Чтобы сделать фильтр понадобятся такие инструменты:

• дрель;
• молоток, ножницы по металлу;
• скобы из нержавеющей стали;
• шлицевая отвертка;
• кусачки;
• плоскогубцы;
• шурупы (подрезанные, чтобы не выпирали);
• шуруповерт;
• перчатки.

Сетчатый фильтр состоит из таких элементов:

• полой трубы, в стенах которой просверлены отверстия;
• сетки;
• проволочной обмотки (2 слоя).

Перфорированный сетчатый фильр.

Сетку подбирают в зависимости от вида грунтовых пород:

• на гравийных песках и крупнозернистых грунтах — с квадратными ячейками, многослойную;
• в породах средней и мелкой зернистости — галунного плетения П48 или П52.

Отрезок сетки должен быть на 4-5 см шире диаметра трубы. Эти излишки загибают с 2 сторон, чтобы на трубе закрепить их надежным кровельным замком.

Фильтр делают так:

1. В трубе диаметром 120 мм длиной 300 мм, отступив с обоих концов по 55-65 см, сверлят в шахматном порядке отверстия диаметром 22 мм. Всего их должно быть 90-95. Слишком большое количество отверстий ослабит конструкцию, если их мало, воды будет поступать недостаточно.
2. Трубу обматывают проволокой диаметром 1,7-2,3 мм с расстоянием между витками 7-9 см. Чем тоньше проволока, тем чаще должны быть витки.
3. Сетку соединяют в кровельный замок, зажимают плоскогубцами через каждые 2 см и оббивают молотком, при этом она натягивается и на поверхности проявляется рельеф проволоки. Следующий лист крепят внахлест на 3 см, так, чтобы продольное соединение находилось с противоположной стороны трубы относительно 1 листа.
4. Скобы крепят поверх сетки в 3 местах: по краям и в центре трубы, всего понадобится 6 скоб.
5. Конец проволоки диаметром 2 мм согнуть петлей, прикрепить к скобе и обернуть ее несколько раз вокруг трубы так, чтобы она легла плотными рядами внутри скобы, затем расстояние между витками увеличить до 7-10 см до следующей скобы, все повторить.

После того как все отверстия в трубе будут просверлены, их необходимо ошкурить, очистить от заусениц, чтобы в дальнейшим сор не мешал работе насоса.

Щелевого фильтра своими руками.

Изготовление щелевого фильтра отличается от создания перфорированного тем, что в трубе делают поперечные полосы с помощью газовой резки. В нижней части отступают на 10-15 см (это будет отстойник) и намечают положение прорезей — друг над другом или в шахматном порядке.

Длина разрезов — 2,5-7,5 см. Качественно сделанные отверстия не будут влиять на способность трубы выдерживать давление породы.

Трубу надо зафиксировать хомутами, тогда ее удобно будет поворачивать во время работы.

Как самому сделать фильтр для абиссинской скважины

Для фильтра абиссинской скважины необходима труба длиной 1-1,1 м и внутренним диаметром 25 мм. Отступив от краев по 10 см, сверлят в шахматном порядке отверстия диаметром 1-1,5 см. Площадь перфорации не должна превышать 25% от общей площади трубы. Рекомендуемый угол наклона сверла — 30-60°, направление — снизу вверх.

Дальнейшее крепление элементов происходит так же, как описано выше. Исключение составляет наконечник фильтра.

Если абиссинская скважина выполнена методом гидробурения, чаще всего используют пластиковую трубу и плоский наконечник.

Для забойной скважины применяют фильтр иглу с копьевидным наконечником, который хорошо проникает в грунт. Его диаметр в широкой части на 2-3 см больше диаметра фильтра, что уменьшает трение устройства и трубы при продвижении в почве. Иглу вкручивают в фильтр и приваривают. Изделие должно быть прочным, чтобы выдерживать нагрузки при забивании труб. Длина наконечника иглы — 10 см.

Фильтр игла для забойной скважины.

Его можно выточить из стали на станке или сделать из отрезка трубы с толщиной стен 50 мм следующим образом:

1. На расстоянии 4 см от края трубы провести окружность и разделить ее на 4 равные части.Такие же разметки делают со смещением на 1/8 окружности.
2. Вырезать 4 одинаковых треугольника высотой 70 мм и загнуть их внутрь так, чтобы они образовали конус.
3. Проварить швы изнутри и снаружи.
4. Обточить.
5. С противоположной стороны приварить заглушку и муфту под резьбу на трубе фильтра.
6. Накрутить на фильтр и затянуть.

Как прочистить самодельный фильтр

Фильтр можно почистить такими способами:

1. Вибрационным насосом с насадкой. На водозаборник помпы крепят шланг, утяжеляют его и опускают на дно скважины, приподнимают на 10-15 см и включают. От вибраций вода взбалтывается и вместе с осадком подается наружу. Недостаток метода — из-за попадания крупных частиц отложений рабочий клапан помпы быстро изнашивается.
2. Желонкой. Ее закрепляют на тросе, опускают на дно. Затем поднимают на 0,5-1 м и опять резко опускают, ил и другие отложения встраиваются и попадают внутрь желонки благодаря открытому клапану. При подъеме устройства клапан закрывается.
3. Двумя насосами — поверхностным, который подает воду для промывки на дно скважины, поднимая ил и песок, и глубинным, выкачивающим грязь на поверхность (можно использовать рабочий, находящийся в скважине, не поднимая и не опуская его).

Чтобы скважина не засорялась, она должна эксплуатироваться. Лучше, если забор воды происходит ежедневно, летом желательно включать насос на 1-1,5 часа, используя воду, например, для полива. Если нет такой возможности, надо обеспечить прокачку минимум 100 л воды в 2 месяца.

Главное предназначение фильтра для скважины — это очистка воды от механических примесей: песка, мелких частиц глины и известняка. От него зависит качество воды и долговечность скважины. Не для каждой скважины необходим фильтр. Нужен фильтр или нет – зависит от состава породы водоносного горизонта. Вода может проходить по различным грунтам: ракушечник, песок, глина, мел, известняк и другие.

В устойчивых породах, как например известняк или гравий, фильтр можно не ставить, достаточно отверстий или тонких прорезей в обсадной трубе. А вот если водоносный слой залегает в песке или ракушнике, то без фильтра не обойтись. Подробнее о водоносном слое можно прочитать в статье — «Скважина своими руками. Подробно о сложном.»

Виды фильтров.

Существует два основных варианта фильтра для скважины: полипропиленовый и самодельный фильтр из нержавеющей сетки галунного плетения марки П48 или П52 ГОСТ 3187-76.

• Фильтр из пенистого полипропилена.

Такой фильтр имеет высокую механическую прочность и не подвержен коррозии, а также имеет хорошую скорость фильтрования. Этот фильтр подходит как для гравийно-галечниковых отложений, так и для песков. Он получил широкое применение в неглубоких скважинах для водоснабжения, где подземные воды имеют большую минерализацию и агрессивность. В мелкозернистых песках полипропиленовый фильтр для скважин используют с кварцевой или гравийной обсыпкой. Приобрести такой фильтр можно в сантехнических магазинах.

• Самодельный фильтр.

Для его изготовления чаще всего используют сетку галунного плетения. Щели в такой сетке имеют вид косых треугольников. Песчинки же имеют форму близкую к квадрату и закрыть ими отверстия в сетке у них не получится.

Иногда вместо нержавеющей сетки используют полимерную сетку галунного плетения, например, польская сетка SP12 или сетка П52 российского производства. Такая сетка достаточно жёсткая и предназначена для фильтрации среднего песка. Но, как показала практика, полимерная сетка может порваться в момент обсаживания трубы в ствол скважины.

• Естественный фильтр скважины из обсыпки обсадной трубы.

Чтобы улучшить очистку воды от механических примесей, рекомендуется произвести гравийную обсыпку фильтра обсадной трубы. Гравий мелкой фракции засыпается в пространство между стенками бурового ствола и обсадной трубы. Такая обсыпка будет выполнять роль дополнительного естественного фильтра, что хорошо скажется на пропускной способности сетчатого фильтра, так как он будет в некоторой степени защищен от забивания песком. Гравийная обсыпка в основном устраивается, если водоносный слой находится в мелкозернистой фракции породы.

Как сделать фильтр из нержавеющей сетки.

Для изготовления фильтра обсадной трубы применяется нержавеющая сетка галунного плетения марки П48 или П52. Чем меньше число, тем реже плетение и, следовательно, больше свободного пространства между проволоками сетки. Чем меньше число, тем больше пропускная способность сетки и её сложнее забить глинистым шламом.

1. Чтобы обернуть сеткой обсадную трубу диаметром 125 мм, понадобится сетка шириной 470мм. Поэтому первым делом отмечаем на сетке необходимую длину и отрезаем её.

Края сетки будут скрепляться между собой с помощью так называемого кровельного замка.  Для создания такого замка необходимо края сетки подогнуть примерно на 2-3см. Это можно сделать руками без применения инструментов.

2. Сверлим отверстия в обсадной трубе. Диаметр отверстий примерно 16-20мм. Расстояние между отверстиями в одном ряду 100-120мм. Всего 5-6 рядов по диаметру трубы. Ряды отверстий необходимо сверлить со смещением, чтобы отверстия располагались в шахматном порядке. Здесь есть очень важный момент: отверстий не должно быть слишком много, иначе труба потеряет свою прочность, и не должно быть мало, иначе пропускная способность фильтра будет небольшая.

На обсадной трубе необходимо отступить 60см от края и от этого места начинать разметку отверстий. Неразмеченная часть трубы длиной 50cм будет выполнять роль отстойника. В отстойнике будут собираться механические примеси, которым удалось пройти через фильтрованную сетку. А еще 10 см будут заняты обмоткой фильтра.

Отверстия можно просверлить перьевым сверлом по дереву или ступенчатым сверлом для листового металла. Перед сверлением нужно обязательно проверить, чтобы отверстия не выходили за пределы рабочей поверхности сетки.

В результате отверстия должны быть просверлены вдоль трубы на длине не более 1940 мм. Два отреза сетки длиной по 1м должны полностью перекрыть собой отверстия в трубе.

Некоторые мастера вместо отверстий диаметром 16-20мм сверлят много отверстий диаметром 2-2.5мм. Такой вариант имеет право на жизнь, но тогда таких маленьких отверстий должно быть действительно очень много, так как их площадь очень маленькая. Приведу пример: площадь одного отверстия диаметром 16мм равна суммарной площади 63 отверстий диаметром 2мм.

Отверстия можно заменить на тонкие прорези. Их можно сделать с помощью УШМ (болгарки).

После сверления трубу и все отверстия необходимо очистить от стружки.

3. Наматываем на обсадную трубу нержавеющую проволоку или леску диаметром от 1.7 до 2.3мм. Эта проволока создаст расстояние между сеткой и трубой. В результате вода будет фильтроваться через всю площадь сетки, а не только напротив отверстий в трубе.

4. Устанавливаем нержавеющую сетку на трубу. Сетка оборачивается вокруг трубы, и её края сцепляются посредством кровельного замка (сгиб цепляется за сгиб). Имейте в виду один важный момент: край сетки должен полностью закрывать собой намотанную проволоку и выступать за неё примерно на 2 см. Впоследствии этот край сетки будет обматываться проволокой сверху.

Обжимаем замок нержавеющей сетки с помощью плоскогубцев. Обжимку нужно делать плавно, без рывков. Сетка должна плотно обтягивать трубу.

Первый зажим необходимо сделать примерно в двух сантиметрах от края сетки. Затем нужно обжать край сетки и продолжить обжимать всю сетку. Такая последовательность обжимки необходима для того, чтобы сетка плотнее прилегала к трубе по своему краю.

После того как обжали замок сетки, его необходимо обстучать молотком. Таким образом замок прижимается к трубе.

Монтируем вторую часть сетки. Её необходимо уложить с перехлестом в 2см на первую часть сетки. Шов нужно расположить с противоположной стороны от шва на первой сетке.

Теперь обжимаем сетку. Делаем все тоже, что и с первой частью сетки. Отступаем от края 2см и производим первый зажим, затем обжимаем край и дальше весь остальной шов. После обжимки сетка должна плотно прилегать к трубе, особенно это важно на её краях.

Опять простукиваем молотком шов сетки, чтобы его прижать к трубе.

5. Теперь необходимо на края сетки установить металлические скобки. Данные скобки изготавливаются из тонкого нержавеющего листа. Эти скобки необходимы для крепления проволоки, которой будет обматываться сетка.

Скобки крепим по краям фильтрованной сетки и в месте соединения двух сеток. На каждом краю необходимо установить 2 скобки напротив друг друга. То же самое нужно сделать и в месте соединения сеток. Крепить скобки можно с помощью мелких саморезов или алюминиевых заклепок. Саморезы должны быть из нержавеющей стали. Оцинкованные саморезы лучше не использовать, так как цинк вреден для человека. Саморезы обязательно должны быть короткие, если у вас есть только длинные, то их придется подрезать. В противном случае, они сильно будут торчать внутри трубы и тогда установить насос в такую трубу не получиться.

6.Последний этап в изготовлении фильтра для скважины – это обмотка фильтра нержавеющей проволокой или леской. Это необходимо для того, чтобы хорошо зафиксировать нержавеющую сетку на трубе. Если этого не сделать, то она сползет с трубы в момент её установки в ствол скважины.

Некоторые люди используют вместо проволоки обычные пластиковые стяжки. А практика показывает, что такие стяжки слетают при обсадке трубы, если есть острые торчащие камни в стволе скважины. Использовать изоленту или термоусадку, чтобы зафиксировать края нержавеющей сетки, тоже не лучшая идея.

Во время намотки проволоки на сетку очень важно намотать её как можно плотнее. Примерное расстояние между проволоками равно 6см. Первые несколько витков на краю сетки нужно намотать плотно друг к другу. Все эти витки проволоки должны уместиться внутри металлической скобы.

Еще несколько плотных витков необходимо намотать на скобы расположенные посередине сетки.

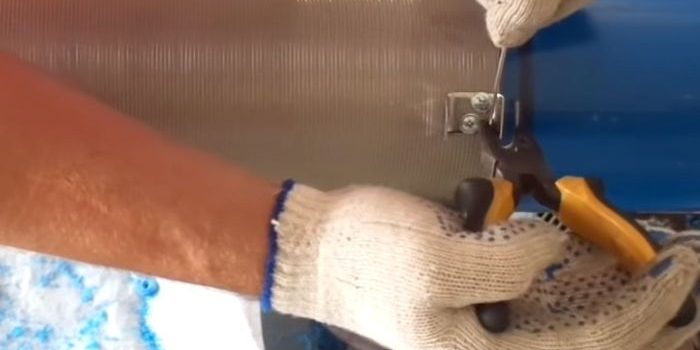

После обмотки всей сетки, проволоку необходимо согнуть вокруг скобы как показано на рисунке ниже.

Загибаем скобки с помощью ударов молотка и отрезаем лишнюю проволоку.

На этом этапе работа по изготовлению фильтра для скважины окончена. Фильтр готов!

Используемые источники:

• https://vodatyt.ru/ochistka-vody/filtr-dlya-skvazhiny-svoimi-rukami.html
• https://montagtrub.ru/filtr-dlya-skvazhinyi-svoimi-rukami-vidyi-tehnologiya-izgotovleniya/
• https://scvazina.ru/filtr-dlya-skvazhiny-svoimi-rukami
• https://delairukami.ru/stroitelstvo-i-remont/filtr-skvaginu/
