Как сделать дымосос для твердотопливного котла своими руками

Для стабильной работы твердотопливного котла требуется обеспечить хорошую тягу в дымовой трубе, тогда дрова в топке будут сгорать полностью, а в помещении не будет неприятных запахов. Если естественной вытяжки в трубе недостаточно, используют специальные вытяжные машины, такие как дымососы для котлов, которые несложно сделать и своими руками.

Виды дымососов для котлов

Для увеличения эффективности вытяжки можно сделать дымовую трубу длиннее или установить дефлектор на ее окончание. Иногда эта мера помогает обойтись без использования электромеханических устройств. Но когда все варианты исчерпаны, а проблема не решена, можно использовать следующие устройства:

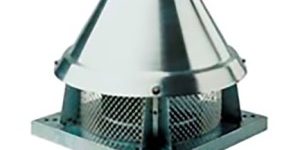

1. Усилитель естественной тяги – это вентилятор дымосос, устанавливаемый в окончании вытяжной трубы. Управляется с помощью выносного пульта управления. Самое простое и неприхотливое устройство, но с невысокой производительностью.
2. Проточный дымоотсос для котлов устанавливается сразу же на выходе из котла и нужен для увеличения силы тяги. При такой схеме внутри дымового канала находится только рабочее колесо, а электродвигатель расположен снаружи. Это позволяет использовать мощные двигатели и высокопроизводительные турбины. В неработающем состоянии крыльчатка не препятствует проходу дымовых газов.
3. Центробежный дымосос для бытового твердотопливного котла считается самым производительным и будет эффективно засасывать свежий воздух в топку и удалять продукты сгорания. С его помощью можно создать требуемое давление в дымоходах сложной конфигурации и большого поперечного сечения.

В мощных отопительных системах может применяться тягово-дутьевая схема с использованием двух синхронизированных вентиляторов. Для нее потребуется синхронизировать работу вытяжки с работой котла.

Как сделать дымоход из асбестовой трубы своими руками — подробная статья.

Читайте подробно о том, как почистить котел от сажи в домашних условиях: пошаговая инструкция.

Особенности использования дымососов

При выборе тягового дымоотсоса нужно произвести расчет сечения отводящей трубы и мощности вытяжной установки. В отличие от нагнетательных установок они являются более универсальными и производительными, позволяют закладывать дрова во время работы котла, не допускают попадания продуктов горения в помещение.

Принудительная вытяжка продуктов сгорания поможет сделать пребывание в помещении безопасным и снижает риск отравления угарным газом к минимуму.

Использование дымососов для пеллетных горелок или котлах, работающих на опиле, торфе, является единственным возможным способом организовать отопительный процесс. В обычных условиях горят они плохо.

Преимущества использования вытяжки в дымоходе:

• Улучшение кпд отопительных устройств, дрова сгорают практически без остатка;
• Исключает скапливание дыма в комнатах, устраняет неприятные запахи;
• Отработанные газы не поступают обратно в помещении при открытой дверце топки;
• Уменьшают отложения на стенках дымоходов, за счет системы фильтрации и сепарации.

Недостатков у них практически нет. Если не было допущено ошибок при монтаже, то срок службы дымососа в дымоходе сравним со временем эксплуатации самого котла. При этом должно проводиться регулярное обслуживание.

Технические характеристики и расчет параметров

Конструкция любого дымососа для бытовых твердотопливных котлов выглядит примерно так:

• Корпус или кожух для крыльчатки, изготовленный из жаропрочной стали толщиной не менее 1,5-2 мм;
• Электродвигатель переменного тока, обычно располагается снаружи корпуса. Такое размещение гарантирует его стабильную работу, тогда как моторы, установленные в самом дымоходе, быстрее выходят из строя;
• Вал, соединяющий крыльчатку с двигателем. Устанавливается на подшипники и может иметь герметичные уплотнения, чтобы исключить утечку дыма;
• Подводящие и нагнетательные патрубки и заслонки на выходе;
• Специальный бункер, в котором будет оседать зола и крупные несгоревшие частицы топлива;
• Крыльчатка или рабочее колесо – главный элемент циркуляционного насоса, изготовлено из легированной стали. Выдерживает температуру 250-300С и агрессивную среду горячих выхлопных газов. Должно быть хорошо отбалансировано и обладать высокой производительностью. Встречаются лопастные и центробежные крыльчатки.

Дымосос на твердотопливный котел обладает следующими параметрами:

• мощность электродвигателя,
• производительность (кубометры в час),
• создаваемое давление.

Все эти характеристики можно узнать из руководства по эксплуатации для конкретной модели.

Для правильного расчета вытяжки нам потребуется также знать расход топлива в час, сечение каналов газовоздушного тракта и количество воздуха для его полного сгорания. Вычисляются по формулам такие показатели:

• Действительный объем продуктов сгорания, проходящий через дымоход;
• Максимальное давление, развивающее устройством с учетом высоты дымовой трубы;
• Мощность электродвигателя;

Эти данные можно взять в справочниках или СНиП, а также каталогах продаваемого оборудования.

Желательно приобретать дымосос с запасом по всем показателям.

Изготовление дымососа своими руками

При желании собрать такое устройство можно самостоятельно из подручных материалов. Нам понадобится только электродвигатель. Все остальное можно изготовить самостоятельно, хотя рабочее колесо лучше приобрести заводского исполнения, пусть даже и бывшее в употреблении.

Инструмент, который может понадобиться:

• Болгарка;
• Сварочный аппарат или инвертор;
• Дрель, слесарный инструмент, молоток;
• Линейка, штангенциркуль.

Проще всего в изготовлении вентилятор вытяжной, который будет установлен внутри трубы. Для этого понадобится небольшой электродвигатель мощностью до 1 кВт и подходящая по размеру крыльчатка с лопастями. Она насаживается на вал двигателя, а его корпус оборудуется крепежом для размещения в трубе. При подключении проводки и первом пуске обратите внимание на то, куда будет двигаться воздушный поток.

Дымосос для твердотопливного котла, изготовленный своими руками, можно посмотреть на следующем видео.

Конструкция с улиткой и центробежным вентилятором будет сложнее. Порядок ее изготовления следующий:

• Под уже готовую турбину подбираем отрезок трубы диаметром на 2-3 сантиметра больше. Отрезаем его в размер вентилятора плюс 3-5 мм;
• Сбоку прорезаем отверстие для выходного патрубка, а к одному из торцов привариваем крышку с отверстием по центру под дымоход из котла. Входящий поток будет перпендикулярен исходящему, при такой схеме электродвигатель располагается горизонтально;
• Самый ответственный этап – установка вала и вентилятора. Для точности можно использовать втулки для центровки и запрессовки подшипника. При включении двигателя биение и вибрации недопустимы.
• Привариваем или прикручиваем заднюю крышку и устанавливаем двигатель на подставку. Подключаем воздуховоды и электропроводку.

Как сделать твердотопливный котел длительного горения своими руками: инструкция, чертеж, схема.

Устанавливаем сэндвич дымоход своими руками: правила сборки, монтаж и эксплуатация.

Комбинированные котлы на дровах и электричестве: оптимальное решение для отопления загородного дома.https://klimatlab.com/otoplenie/tverdtoplivo/kotly-dlya-otopleniya-na-drovax-i-elektrichestve.html

Как правильно установить дымосос на топливный котел

Вот несколько советов:

• Если имеется отдельное помещение для котла, то вытяжка монтируется в нем, для удобства обслуживания;
• Мощные дымоотводы желательно размещать снаружи дома из-за сильного шума во время работы;
• Электродвигатель защищается отдельным автоматом защиты, а его управление удобно вывести на общий пульт управления системой отопления;
• Должен быть предусмотрен свободный доступ к дымососу для его очистки.

Стоимость установки дымососа

Для самоделки цена определяется стоимостью электродвигателя и крыльчатки. Стоимость трехфазного электродвигателя мощностью 0,18 кВт начинается от 1950 рублей, простейшие лопастные крыльчатки – от 350 рублей. Добавьте к этому покупку проводов и мелкой фурнитуры. Выгода будет, если удастся раздобыть двигатель б/у.

Готовый дымосос стоит немного дороже. Так, за устройство производительностью 2000 м³ в час придется выложить от 14000 рублей за неизвестного производителя до 23500 за дымосос от компании Wirbel. Простые лопастные агрегаты стоят недорого 6-8 тысяч рублей. Если установка дымососа на твердотопливный котел производится специалистом, то за работу и подключение «под ключ» придется выложить до стоимости самого насоса, в зависимости от сложности.

Популярные модели на нашем рынке

Чаще всего в продаже можно встретить отечественные устройства от компаний АСК, Русь и Крафт. Они производят всю размерную линейку и комплектующие для них. Популярны такие компактные и недорогие модели серии Д и ДН, цена на них начинается с 5250 рублей.

Иностранного производства хорошо зарекомендовали фирмы Bosh, Rowen, Zota, WPA. Например, популярная и недорогая модель RR 152-3030 польского производства. Имеет лопасть из нержавеющей стали и двигатель мощностью 0,16 кВт, расположенный за пределами рабочей зоны. Максимальная температура 350 градусов. Стоимость агрегата в сборе 6000 рублей.

Советы по эксплуатации

Регулярно проводится обслуживание и смазка движущихся частей, удаляются накопленные частицы из бункера. На окончании дымовой трубы должна быть установлена защита от дождя и снега.

Влажность и перепады температур приводят к коррозии деталей дымососа.

Синхронное подключение с системой управления отоплением и вентиляцией существенно облегчит обслуживание котла.

Использование вытяжки для котла в частном доме – это удобно и практично, поэтому это простое устройство может быть рекомендовано широкому кругу пользователей.

Поделиться:

1 Комментарий

Дымососы для котлов призваны обеспечить беспрерывную циркуляцию в дымоходной системе путем нагнетания воздуха в принудительном порядке. Устройство применяется не только в дымоходах с недостаточной естественной вентиляцией, установка дымососа для бытового котла оправдана даже при условии полноценной тяги.

Назначение дымососного устройства

Котлы отопления обеспечиваются системой дымоудаления, которая предусматривает устранение продуктов горения. Недостаточность естественной тяги чревато снижением потенциала котельного оборудования, к тому же увеличивается расход топливных ресурсов. Чтобы предотвратить такие проблемы, дымоходные трубы дополнительно оснащают дымососами для котельных агрегатов.

Конструкция и принцип действия

Бытовые дымососы для котлов располагают следующими конструктивными элементами:

• корпус для рабочего колеса – выполняется из жаропрочной стали;
• электродвигатель – работает от переменного тока, устанавливается снаружи корпуса;
• приводной вал – устанавливается на подшипниках с герметичными уплотнителями;
• патрубки – подводящие и нагнетательные;
• крыльчатка – изготавливается из легированной стали;
• бункер – отсек для сбора золы;
• заслонка.

При вращении колеса воздушный поток направляется в центр дымососа, далее отбрасывается стенками агрегата, за счет чего и происходит разрежение с постепенным притоком новой порции воздушных масс.

Технические характеристики и расчет параметров

Характеристики дымососа для твердотопливных котлов предусматривают следующие позиции:

• мощность электродвигателя;
• производительность агрегата;
• создаваемое давление.

При выборе оборудования в приоритете модели, ресурсы технических характеристик которых выше, чем требуются условиями эксплуатации. Эта мера не только повышает надежность функционала, но и способствует увеличению продолжительности качественной службы агрегата.

Разновидности

Производителями теплосилового оборудования предлагаются следующие разновидности дымососов: вентиляторы-усилители тяги, проточные агрегаты, центробежный канальный дымосос.

Усилители естественной тяги

Приборы представляют собой устройства с осевым вентилятором, производительность которого регулируется с помощью блока управления на тиристорах. Агрегат устанавливается в конце газовоздушного тракта, сразу перед дымоходной трубой. Рабочий механизм защищен от воздействия высоких температур и летучих включений в составе продуктов горения.

Проточные дымососы для котлов

Конструкции служат для увеличения естественной тяги и монтируются на выходном патрубке оборудования. Из-за конструктивных особенностей рабочее колесо проточного дымососа не способно развивать высокое давление. По этой причине он применяется как усилитель вытяжки, и не всегда может служить в качестве тягового аппарата. В дымовом канале устанавливается только корпус с рабочим колесом, а электродвигатель и другие элементы агрегата располагаются снаружи, что позволяет включать/выключать оборудование по необходимости. Управление ручное, при желании можно присоединить прибор к автоматике котельной установки.

Центробежные канальные дымососы для твердотопливных котлов

Агрегаты центробежного типа способны развивать высокое давление и создавать разрежение в камере сгорания. Для обеспечения согласованности работы всей системы отопительного оборудования, управление функционалом рекомендуется завязать на электронный блок теплогенератора.

Плюсы и минусы

Интеграция дымососа в систему дымоудаления актуальна не только тогда, когда естественной тяги недостаточно для эффективного вывода продуктов горения. К плюсам применения устройства относят следующие моменты:

• снижаются топливные расходы;
• улучшаются параметры КПД отопительного котла;
• снижается уровень отложений на стенках дымоходной системы, что приводит к уменьшению частоты прочистки труб.

Среди достоинств бытовых дымососов отмечают эффективность агрегатов при любых погодных условиях. Также импонирует тот факт, что при внедрении этого прибора в дымоход улучшаются функциональные характеристики системы отопления независимо от марки котельной установки и вида топлива.

Особенности выбора

К главным критериям выбора устройства относят размер и мощность дымососа, а также нюансы схемы подключения.

Выбирают модель дымососа в зависимости от типа котельного оборудования, учитывая особенности отопительного агрегата и дымоходной системы:

• дымососы для твердотопливных котлов оснащены карманами, в которых улавливаются твердые частицы продуктов горения. Это предотвращает оседание сажи на стенках и засорение дымового прохода;
• для котельных устройств пиролизного горения подходят модели как с сажеуловителем, так и без него;
• дымосос для газового котла представляет собой прибор малой мощности, так как в процессе работы оборудования по вентиляции проходят исключительно газообразные массы.

Дополнение дымоходной системы соответствующей моделью дымососа обеспечивает значительное повышение КПД котла, при этом исключается вероятность попадания дыма, гари и копоти в помещение.

Особенности монтажа

Приходится устанавливать дымосос снаружи, если оборудуемая дымоходная труба не разбирается. При этом для электрических конструкций рекомендована установка внутри помещения.

Чаще всего силовой агрегат крепится к конструкции в виде улитки, которая приваривается непосредственно к дымоходной трубе и оснащается заслонкой. При монтажных работах следует предварительно сделать чертеж подключения с указанием параметров трубы и патрубков. Для проверки работы дымососа оборудуют люк снизу.

Установленный по соответствующим правилам прибор работает тихо, шум работающего механизма сложно различить, несмотря на то что прибор находится внутри металлической трубы.

Технология и рекомендации по самостоятельному изготовлению

Для изготовления самодельной вытяжки требуется приобрести электродвигатель, остальные элементы конструкции несложно смастерить из подручных средств. Решая, как сделать дымосос котла своими руками, нередко собирают агрегат на основе покупного набора из электромотора и охладительной крыльчатки, а корпус выполняют из труб.

Необходимые инструменты:

• электрооборудование – болгарка, дрель, сварочный аппарат;
• слесарный инструментарий;
• линейка, штангенциркуль

Технология изготовления дымососа для котла своими руками:

1. Подбирают крыльчатку в соответствии с размером вытяжной трубы и закрепляют на моторный вал.
2. Используют трубу, диаметр которой шире турбины на 2-3 см.
3. Двигатель устанавливают в трубу при помощи крепежа. Длина трубы выступает за вентилятор на 3-5 мм.
4. Один торец трубы следует заварить крышкой, в центре проделать отверстие под дымоход. Сбоку выполняют отверстие для крепления выходного патрубка.
5. К трубе приваривают заднюю крышку и прикрепляют двигатель к подставке.
6. Сборка завершается присоединением к прибору воздуховодов и электропроводки.

Во время пробного запуска проверяют направление воздушного потока и корректируют работу агрегата.

Обслуживание и эксплуатация

Чтобы агрегат работал качественно, рекомендуется:

• проводить регулярную смазку и чистку трущихся деталей двигателя и вентилятора;
• обеспечить защиту агрегата от воздействия влаги. Для этого следует оборудовать на вершине трубы дефлектор. При этом предотвращается возможность попадания атмосферных осадков и исключается риск преждевременной коррозии элементов устройства.

Как отмечают специалисты, при правильной установке и регулярном обслуживании срок качественной работы бытового дымососа для котла сопоставим с продолжительностью службы теплогенератора.

Что дает внедрение тягового вентилятора?

В действительности эти технические решения далеко не новы. В промышленных теплосиловых установках давно используются тяговые и дутьевые машины. Ведь при больших объемах сжигаемого топлива эффективность этого процесса играет огромную роль. Можно сказать, что дымососы для бытовых твердотопливных котлов перекочевали туда из промышленного оборудования относительно недавно, это связано с массовым повышением спроса на этот вид отопителей. Применение вентилятора тяги в котлах на твердом топливе дает следующие преимущества:

• Повышение эффективности работы агрегата в целом благодаря управляемому сжиганию топлива.
• Более точная регулировка температуры теплоносителя за счет регулирования интенсивности горения.
•  Возможность устойчивой работы отопительной установки в условиях, когда имеется плохая тяга дымохода.
•  Исключение попадания дыма в помещение топочной при открывании любой дверцы топки.

В отличие от дутьевых машин дымососы для бытовых котлов располагаются не в начале газовоздушного тракта, а в его конце, сразу перед дымоходной трубой. Они представляют собой вентилятор, рабочая часть которого защищена от воздействия высокой температуры (до 250ºС) и мелких летучих включений, содержащихся в продуктах горения.

По предназначению тяговые машины схожи с дутьевыми, отличие в том, что первые обеспечивают разрежение в топке, оно требуется для нормального функционирования любого твердотопливного агрегата и составляет порядка 16—25 Па для различных модификаций. Дутьевые же вентиляторы создают в топке повышенное давление, а разрежение должен создать дымоход для твердотопливного котла. По разным причинам это не всегда возможно, а устройство новой трубы для выброса продуктов сжигания может оказаться делом весьма затратным.

Также существенные удобства создает действие тяговой машины для подкладывания дров в топку «на ходу». Обычно это действие сопровождается открыванием главной дверцы и выбросом части продуктов горения в помещение. Дымосос, создающий разрежение во всем газовоздушном тракте, ограждает от выделения и скапливания дыма в топочной при открытой дверце камеры сгорания.

По этой причине ведущий немецкий производитель теплосилового оборудования BUDERUS во всех своих теплогенераторах, сжигающих твердое топливо, устанавливает именно дымососы, а не нагнетатели.

Виды дымососов

Если в вашем доме построена дымоходная шахта, тяги которой недостаточно для функционирования нового отопительного агрегата, то эту задачу поможет решить простейший дымосос для котла. Вовсе не обязательно сразу приобретать электромеханические аппараты, бывает достаточно установить на конец трубы специальный дефлектор, создающий дополнительную естественную тягу. Но когда все подобные варианты испробованы, можно приобрести и установить одно из предлагаемых устройств:

•  вентилятор – усилитель естественной тяги;
• проточный дымосос;
•  центробежная тяговая машина.

Усилитель тяги – это устройство, снабженное осевым вентилятором, ставится оно на конец вытяжной шахты или трубы. Производительность устройства можно регулировать вручную с помощью блока управления на тиристорах.

Проточные дымососы для котлов устанавливаются сразу на выходном патрубке агрегата и тоже служат для увеличения силы тяги. Конструкция аппарата такова, что внутри дымового канала находится только рабочее колесо, не перекрывающее его сечение. Электродвигатель и прочие элементы находятся снаружи, что позволяет включать устройство когда это необходимо, а в остальное время шахта может успешно удалять дым с помощью естественной тяги. Управлять включением и производительностью аппарата можно как в ручном режиме, так и в автоматическом, присоединив его к автоматике котельной установки.

В действительности этот вид дымососов не всегда может служить как полноценный тяговый агрегат, а только лишь как усилитель вытяжки. Причина – недостаточно высокое давление, развиваемое рабочим колесом аппарата в силу своей конструкции. Чтобы получить хороший результат, на твердотопливный котел лучше поставить дымосос центробежного типа. При этом управление всеми функциями аппарата следует завязать на электронный блок теплогенератора, тогда работа всех элементов системы будет согласованной. Кроме того, центробежные вентиляторы способны не только создавать разрежение в камере сгорания, но и развивать высокое давление, что заставит действовать любой дымоход.

В отопительных агрегатах большой мощности используется принудительная тягово-дутьевая схема с двумя вентиляторами, это идеальный вариант. Но реализация подобной схемы связана с определенными сложностями, так как для сбалансированной работы системы требуется произвести расчет дымососа и нагнетателя, количества воздуха для горения и сопротивления всего газовоздушного тракта, включая вытяжной канал.

Заключение

Дымосос для твердотопливных котлов прямого горения – вариант более предпочтительный, нежели нагнетатель. Другое дело, что приобретение и монтаж аппарата обойдутся вам недешево, особенно если понадобится покупать управляющий контроллер. Поэтому есть смысл рассмотреть более доступные способы улучшить вытяжку, если вопрос заключается только в этом.

Содержание

Жизнь в загородном доме отличается удобством и комфортом. Данному факту способствует технический прогресс, в частности, эволюция систем отопления, а также оборудования для обеспечения хорошей вентиляции. Сердцем является котел. Наряду с газовым оборудованием популярностью пользуется и твердотопливный котел. В рамках обеспечения надлежащего функционирования агрегата и безопасности эксплуатации необходимо использовать дымососы для котлов. Именно эти устройства отвечают за быстрое и эффективное удаление дыма и прочих загрязняющих частиц и помогают решить ряд других задач.

Вентиляцию, где в роли основного элемента выступает дымосос, можно устанавливать не только в частном доме, но и в бане. Таким способом удается организовать полноценную вытяжку.

Виды дымососов

Когда дымоходная шахта, построенная в здании, не обеспечивает тягу, достаточную для нормальной работы отопительного прибора, то следует попробовать решить задачу при помощи простого и недорого дымососа. Если естественной тяги все равно будет недостаточно, тогда следует обратить внимание на электромеханические аппараты.

Варианты предлагаемых устройств:

• Усилители тяги — это устройства, основным конструктивным элементом которых являются осевые вентиляторы, увеличивающие естественную тягу. Их монтаж осуществляется на конце вытяжной трубы или шахты. Производительность аппаратуры регулируется вручную.
• Приточный дымосос для котла монтируется на входном патрубке отопительного оборудования. Прибор имеет следующую конструкцию: рабочее колесо расположено внутри дымового канала, не перекрывая его сечение; снаружи находится электродвигатель и другие детали. Таким образом, дым удаляется через шахту при помощи естественной тяги, а дымосос эксплуатируется по мере необходимости. Возможно автоматическое и ручное управление.
• Центробежная тяговая машина способна создать высокое давление и разрежение в камере сгорания. При таких обстоятельствах действовать начнет любой дымоход. Рекомендуется такая установка оборудования, когда управление всеми элементами системы завязывается на электронном блоке котла. В этом случае работа устройств будет согласованной.

В случае эксплуатации отопительного оборудования большой мощности рекомендуется монтаж дутьевой системы вентиляции с парой вентиляторов. Только следует помнить о важности правильного расчета мощности дымососа и нагнетателя. Это обеспечит сбалансированную работу системы.

При выборе дымососа также обратите внимание на то, что устройства выпускаются для твердотопливных, пиролизных и газовых котлов. При этом они имеют значительные конструктивные различия.

Конструкция элемента

Устройство дымососа следующее:

• Кожух или корпус, в котором происходит движение воздушных потоков.
• Рабочее колесо, образованное двумя пластинами, — активный подвижный элемент, вращение которого приводит к принудительному нагнетаю воздуха.
• Приводной вал, крыльчатка, бункер, заслонка, патрубки.

В зависимости от конкретной модели дымососа набор деталей, их строение и материалы изготовления могут отличаться.

При этом всегда соблюдается основной принцип работы данного оборудования:

• В результате вращения рабочего колеса воздух стремится к центру дымососа.
• Там он отбрасывается стенками конструкции, попадая в топку котла.
• Далее происходит постепенное разрежение, в результате которого осуществляется приток воздушных масс.

За вихревое движение воздушного потока в сторону вращения вентилятора отвечают лопатки внутри дымососа. Это обеспечивает беспрерывную циркуляцию воздушных потоков: приток кислорода, вытяжку продуктов сгорания.

Важно при выборе прибора обратить внимание на такие параметры как КПД, производительность, мощность (Вт), давление. Вся информация должна быть указана на самом устройстве.

Назначение дымососа

Качественный дымоход, хорошая тяга — условия, обеспечивающие продолжительную и правильную работу котлоагрегата. Эффективный отвод продуктов сгорания является обязательным условием для максимального КПД при полноценном сгорании твердого топлива. Поэтому правильное проектирование и строительство дымохода имеют большое значение. Ошибки приводят к тому, что тяга не является достаточной и устойчивой.

Дымосос для твердотопливного котла обязательно необходим в том случае, когда естественной вентиляции в дымоходе недостаточно. Однако его установка позволяет решить ряд других задач:

• Снижение расхода топлива.
• Чистить дымоход от сажи и дегтя придется реже.
• Минимизация риска попадания гари и дыма в комнату.
• Повышение КПД котла, обеспечение его стабильной работы.
• Возможность более точно контролировать температуру нагревания теплоносителя.
• Избавление от специфического запаха, который появляется во время эксплуатации котла.

Кроме этого, дымосос обеспечивает комфортные условия во время подкладывания дров, так как препятствует скапливанию дыма в топочной. Так, во время открывания главной дверцы не произойдет выброса продуктов горения в комнату.

Важно, что мощный дымосос позволит избавиться от дыма и копоти даже при неблагоприятных погодных условиях (осадки, сильный ветер).

Дымососы для бытовых котлов монтируются в конце газовоздушного тракта. Предназначение тяговых машин заключается в обеспечении разрежения в топке. Это необходимо для нормальной работы агрегата, работающего на твердом топливе. Оборудование котельной с дутьевыми вентиляторами обойдется дороже и с технической точки зрения, данное решение намного сложнее.

Принцип расчета мощности дымососа

Для достижения максимальной эффективности работы дымососы для бытовых твердотопливных котлов выбираются и устанавливаются после соответствующих расчетов. Для этого необходимо воспользоваться давно выведенными и проверенными на практике формулами. Для определения расчетной производительности необходимо учитывать разрежение перед дымососом, а также действительный объем продуктов сгорания, который необходимо перемещать. Разобраться в сложных формулах можно и самостоятельно, но лучше воспользоваться помощью специалистов.

Полученные данные помогут подобрать подходящую модель устройства с учетом ее размеров, мощности и схемы подключения.

Далее необходимо решить, как осуществить монтаж наддува. Наиболее распространенный вариант:

• Двигатель закреплен на импровизированной улитке.
• Улитка соединяется (чаще приваривается) к дымоходной трубе.

Нельзя забывать о заслонке. Открывая/закрывая ее, можно регулировать работу устройства в зависимости от погодных условий, используя тягу естественную или созданную принудительно.

Избежать ошибок в процессе монтажа поможет предварительно подготовленный чертеж подключения. В нем следует указать параметры основной трубы и патрубков. Для монтажа может понадобиться такое оборудование, как болгарка и дрель. Многие предпочитают выполнять установку самостоятельно, однако обратившись к опытным мастерам, вы можете быть уверены в качестве выполненных работ.

Видео по теме:

Современные отопительные котлы монтируются вместе с системой дымоудаления, основной задачей которой является устранение всех продуктов сгорания. Однако порой тяги бывает недостаточно, что приводит к падению мощности котельной установки и значительному повышению расхода топлива. Во избежание таких проблем специалисты рекомендуют устанавливать на дымоудаляющие трубы дополнительные дымососы для котлов.

Что это такое и для чего нужны дымососы для котлов?

Принцип работы и устройство

Как уже было сказано, установка дымососа необходима для дымоходов, в которых естественной вентиляции оказывается недостаточно. Однако для профилактики и повышения уровня безопасности не будет лишним смонтировать такой агрегат даже при условии полноценной тяги, ведь естественные условия могут в любой момент измениться, а электрическое устройство в любой ситуации будет выполнять свои функции одинаково качественно.

Представляет собой дымосос для котла весьма простой прибор, состоящий из минимального количества составных элементов.

Изготавливаются дымососы из термостойких металлических сплавов, обладающих небольшой массой. Провода оборачиваются термоустойчивыми изолирующими материалами, поэтому уровень надежности устройства достаточно высок для многих лет бесперебойной работы без какого-либо сервисного обслуживания.

Устроены такие агрегаты следующим образом:

• рабочее активное (подвижное) колесо, состоящее из двух пластин;
• корпус (кожух), в котором движутся воздушные потоки;
• патрубки;
• приводной (подвижной) вал;
• крыльчатка (как правило, металлическая);
• бункер;
• заслонка;
• труба.

Основной принцип работы дымососов заключается в нагнетании воздуха в принудительном порядке. Вращение колеса приводит к тому, что воздушные массы устремляются в центр всей конструкции, после чего отбрасываются стенками дымососа и попадают в топку бытовых котлов, где и происходит постепенное разрежение и приток новой порции воздуха. Именно таким образом и обеспечивается беспрерывная циркуляция.

Лопатки в устройстве создают вихревое движение воздуха, направленное в сторону вращения ротора, что создает постоянный и непрерывный цикл – приток чистого кислорода внутрь топки устройства, одновременно осуществляющего выработку тепла и эффективную вытяжку из нее продуктов сгорания, включая газ и твердые компоненты.

Отзывы: плюсы и минусы

Агрегат для устранения дыма рекомендуют монтировать не только в том случае, когда естественной вентиляции не хватает для эффективного удаления продуктов сгорания. Дополнительная установка дымососа на систему дымоудаления поможет получить ряд таких преимуществ, как:

• значительное повышение КПД отопительного устройства;
• снижение расхода котельного топлива;
• уменьшение частоты прочистки дымовых труб от сажи;
• снижение вероятности попадания гари и дыма в жилые помещения;
• исчезновение неприятных запахов от работы котельного аппарата.

Кроме того, электрические дымососы одинакового хорошо удаляют копоть и дым при любых внешних условиях, улучшая функционирование отопительной системы независимо от марки агрегата и используемого топлива. Благодаря несложному устройству, дымососы редко выходят из строя, а в случае поломки легко поддаются ремонту.

Виды дымососов и их технические характеристики

Принцип действия дымососов одинаков, однако в зависимости от используемого топлива в конструкции прибора имеются небольшие различия. Выпускаются дымососы для таких разновидностей котлов, как:

• Твердотопливные – отопительное оборудование, работающее на твердых горючих материалах, при сгорании которых образуются мелкие твердые частицы (сажа), оседающая на стенках вентиляции и сужающая тем самым дымовой проход. На такие дымовые шахты следует устанавливать дымосос, оснащенный карманами для улавливания твердых продуктов сгорания. Установка такого прибора уменьшит необходимость регулярной очистки трубы от сажи, а также повысить эффективность работы устройства.
• Пиролизные – устройства, также работающие на твердотопливных ресурсах, однако с более экономичным методом выработки тепла. Объясняется это тем, что в первую очередь вырабатывается энергия от переработки твердых продуктов, и только потом осуществляется повторное сгорание газообразных горючих веществ. Так как выброс сажи во время работы пиролизного котла невелик, дымосос можно устанавливать как с сажеуловителем, так и без него. Монтировать следует тягодутьевые машины малой и средней мощности.
• Газовые – оборудование, работающее на сжиженном или магистральном газе, которые во время переработки не оставляет твердых частиц, а по вентиляции проходят только газообразные вещества. В подавляющем большинстве случаев для их удаления хватает естественной тяги, но дополнительная установка дымососа способна значительно повысить КПД отопительного прибора. Для двигателя дымоудалителя при установке на такие котлы вполне достаточно малой мощности.

Классификация: Д, ДН, ВД, ВДН, ДРГ, ДП

Классифицируются тягодутьевые машины следующим образом:

• Дымососы (Д) — представляют собой центробежные тягодутьевые машины среднего или высокого давления, одностороннего всасывания. Предназначаются для отсасывания дымовых газов из топок котельных агрегатов, оснащенных золоулавливающими системами, и для вытяжки газов из газомазутных котлов. Максимально допустимая температура рабочей среды составляет +200 градусов. Отличаются такие машины увеличенной толщиной стенок, рабочим подвижным колесом с 32-мя лопатками, загнутыми вперед. Вращаться колесо может как влево, так и вправо. Изготавливается «Улитка» с углом разворота до 270 градусов с интервалом в 15 градусов. Ребра улитки, мешающие монтажу, подрезаются.

• Дымососы нагнетающие (ДН) – устройства среднего или высокого давления, одностороннего всасывания. Предназначаются для отсасывания дымовых газов из топок котельных агрегатов, оснащенных золоулавливающими системами, и для вытяжки газов из газомазутных котлов. Максимально допустимая температура рабочей среды составляет +200 градусов. Оборудование оснащается рабочим колесом с 16-ю лопатками, загнутыми назад. Конструкция состоит из улитки, рабочего колеса, всасывающей воронки, установочной рамы и осевого направляющего аппарата. Рабочее колесо при этом состоит из ступицы и крыльчатки.

• Вентиляторы дутьевые (ВД) – центробежные тягодутьевые машины среднего или высокого давления, одностороннего всасывания. Применяются для подачи воздуха в топки паровых котлов. Такими машинами комплектуются отопительные котлы с уравновешенной тягой, паропроизводительностью 1-25 т/ч и газомазутные водогрейные котлы теплопроизводительностью 0,5-16 гкал/ч. Допускается использование оборудования в технологических установках отраслей народного хозяйства для транспортировки чистого воздуха, а также в роли дымососов на газомазутных котлах с уравновешенной тягой. Максимально допустимая температура рабочей среды: +200 градусов. Дымососы такого типа оснащаются рабочим колесом с 32-мя лопатками, загнутыми вперед. Направление вращения колеса – левое или право. Изготавливается «Улитка» с углом разворота до 270 градусов с интервалом в 15 градусов. Ребра улитки, мешающие монтажу, подрезаются.

• Вентиляторы дутьевые напорные (ВДН) – устройства среднего или высокого давления, одностороннего всасывания. Предназначены для подачи воздуха в топки паровых котлов с паропроизводительностью 1-25 т/ч и уравновешенной тягой или газомазутных водогрейных котлов с теплопроизводительностью 0,5-15 гкал/ч. Допускается использование оборудования в технологических установках отраслей народного хозяйства для транспортировки чистого воздуха, а также в роли дымососов на газомазутных котлах с уравновешенной тягой. Оснащаются рабочим колесом с 16-ю лопатками, загнутыми назад. Направление вращения колеса – левое или право. Конструкция состоит из улитки, рабочего колеса, всасывающей воронки, установочной рамы и осевого направляющего аппарата. Рабочее колесо при этом состоит из ступицы и крыльчатки. Изготавливается «Улитка» с углом разворота до 270 градусов с интервалом в 15 градусов.

• Дымососы рециркуляции газов (ДРГ) – используются в системах рециркуляции дымовых газов в технологических линиях металлургических производств и котельных агрегатов с целью подготовки и осушения топлива. Рабочее колесо изготавливается из теплостойкой стали, а ходовая часть снабжается системой охлаждения. Максимально допустимая температура среды на выходе составляет +400 градусов (в некоторых моделях +420 градусов).

• Дымососы пылеуловители (ДП) — используются в работе котельного оборудования для устранения газов и продуктов сгорания. Применяются на литейных, цементобетонных и металлургических производственных предприятиях. Устройства очищают газовоздушные массы от примесей золы, пыли и дымовых газов. Способны улавливать твердые частицы размером от 20 мкм. Используются при температуре рабочих сред более +200 градусов и запыленностью менее 50 г/м³. Конструкция состоит из корпуса, двух рабочих колес 1-ой и 2-ой ступени, подшипникового узла, электродвигателя, направляющего аппарата НА и рамы.

Рассмотрим чуть более подробно наиболее востребованные виды и типоразмеры дымососов:

• ДН 6,3:
  • диаметр рабочего колеса: 630 миллиметров;
  • комплектация электродвигателями: от 4 до 5,5 кВт;
  • пределы производительности в рабочей зоне: от 3 400 до 5 100 м³/час.
• ДН 8:
  • диаметр рабочего колеса: 800 миллиметров;
  • комплектация электродвигателями: от 11 до 15 кВт;
  • пределы производительности в рабочей зоне: от 6 700 до 10 460 м³/час.
• ДН 9:
  • диаметр рабочего колеса: 900 миллиметров;
  • комплектация электродвигателями: от 11 до 15 кВт;
  • пределы производительности в рабочей зоне: от 9 930 до 14 900 м³/час.
• дымосос ДН 10:
  • диаметр рабочего колеса: 1 000 миллиметров;
  • комплектация электродвигателями: от 11 до 30 кВт;
  • пределы производительности в рабочей зоне: от 13 620 до 20 450 м³/час.
• дымосос ДН 11,2:
  • диаметр рабочего колеса: 1 120 миллиметров;
  • комплектация электродвигателями: от 22 до 45 кВт;
  • пределы производительности в рабочей зоне: от 19 100 до 28 750 м³/час.
• ДН 12,5:
  • диаметр рабочего колеса: 1 250 миллиметров;
  • комплектация электродвигателями: от 30 до 90 кВт;
  • пределы производительности в рабочей зоне: от 26 600 до 40 000 м³/час.
• ДН 15:
  • диаметр рабочего колеса: 1 500 миллиметров;
  • комплектация электродвигателями: от 55 до 275 кВт;
  • пределы производительности в рабочей зоне: от 37 500 до 78 000 м³/час.
• ДН 17:
  • диаметр рабочего колеса: 1 700 миллиметров;
  • комплектация электродвигателями: от 55 до 400 кВт;
  • пределы производительности в рабочей зоне: от 57 000 до 110 000 м³/час.
• ДП 10м:
  • диаметр рабочего колеса: 1 000 миллиметров;
  • комплектация электродвигателями: 22 кВт;
  • пределы производительности в рабочей зоне: 14 000 м³/час.
• ДПЭ-7 1цм:
  • тип применения: газ, аэрозоль, порошок;
  • пределы производительности в рабочей зоне: 1 500 м³/час.
• дымосос переносной ДПЭ-П – 2 -2000:
  • диаметр рабочего колеса: 200 миллиметров;
  • комплектация электродвигателями: 1,5 кВт;
  • пределы производительности в рабочей зоне: 2 000 м³/час.

Производители и популярные модели

Наиболее популярными моделями дымососов для котлов являются следующие устройства:

• «ВЕНТС КАМ 140»:
  • страна-производитель: Украина;
  • производительность: 480 м3/час;
  • мощность: 110 Вт;
  • максимальная температура: +150 градусов;
  • приблизительная стоимость: 7 тысяч рублей.

• «Darco BK d200 мм»:
  • страна-производитель: Польша;
  • производительность: 450 м3/час;
  • мощность: 140 Вт;
  • максимальная температура: +400 градусов;
  • приблизительная стоимость: 37 тысяч рублей.

• «Vortice Tiracamino»:
  • страна-производитель: Италия;
  • производительность: 750 м3/час;
  • мощность: 120 Вт;
  • максимальная температура: +200 градусов;
  • приблизительная стоимость: 44 тысячи рублей.

Цена

Стоимость тягодутьевых машин зависит от множества факторов, в том числе от мощности, производительности и других технических характеристик. Как показывает практика, простой дымосос, предназначенный для использования в бытовых условиях, можно приобрести и за пять тысяч рублей. Однако более мощные и качественные модели европейского производства стоят, как правило, от 35-40 тысяч рублей и выше.

Где купить дымососы для бытовых твердотопливных котлов?

В Москве

Приобрести дымососы для бытовых твердотопливных котлов можно в таких организациях, как:

• «Камин»:
  • сайт: https://kam.in/;
  • адрес: город Москва, улица Ефремова, дом 20, помещение 1;
  • телефон: +7 (495) 720-18-10.
• «КПДшоп»:
  • сайт: http://kpdshop.ru;
  • адрес: город Москва, улица 1-я Владимирская, дом 41;
  • телефон: +7 (499) 643-58-33.
• «Противопожарная безопасность»:
  • сайт: http://pr-b.ru;
  • адрес: город Москва, улица Трофимова, дом 2/1;
  • телефон: +7 (495) 797-71-01.
• «Энерготепломаш»:
  • сайт: http://energoteplo.ru;
  • адрес: город Москва, улица Кусковская, дом 20, корпус А;
  • телефон: +7 (495) 509-29-60.
• «Первый Пассаж»:
  • сайт: http://mypassage.ru;
  • адрес: город Москва, улица Складочная, дом 6, строение 4, офис 507;
  • телефон: +7 (499) 707-88-11.

В Санкт-Петербурге

В Санкт-Петербурге купить дымосос для бытового котла можно в следующих компаниях:

• «Печная лавка»:
• • сайт: https://pechikamini.spb.ru;
  • адрес: город Санкт-Петербург, улица Рабочая, дом 3;
  • телефон: +7 (812) 924-92-95.
• «Загород»:
  • сайт: http://otoplenie-doma-spb.ru;
  • адрес: город Санкт-Петербург, улица Орджоникидзе, дом 42, литера Б;
  • телефон: +7 (812) 426-98-05.
• «Дымоход-Монтаж»:
  • сайт: http://dimohod.spb.ru;
  • адрес: город Санкт-Петербург, Петергофское шоссе, дом 73;
  • телефон: +7 (812) 642-73-69.
• «Насос-комплект»:
  • сайт: https://energovek.ru;
  • адрес: город Санкт-Петербург, улица Салова, дом 57, корпус 3;
  • телефон: +7 (812) 677-21-77.
• «Энергия-СПБ»:
  • сайт: http://kotel-kv.com;
  • адрес: город Санкт-Петербург, улица Коломенская, дом 10;
  • телефон: +7 (800) 700-21-13.

Таким образом, устанавливать дымосос можно не только в случае крайней необходимости – его использование в качестве дополнительного оборудование позволяет существенно повысить КПД отопительного оборудования и снизить расход топлива. Кроме того, электрические агрегаты одинакового хорошо удаляют копоть и дым вне зависимости от погодных условий, улучшая работу отопительной системы независимо от используемого топлива и марки агрегата. Благодаря несложной конструкции, дымососы редко выходят из строя, а в случае поломки легко поддаются ремонту.

Авг 23, 2017Используемые источники:

• https://klimatlab.com/otoplenie/tverdtoplivo/dymosos-dlya-tverdotoplivnogo-kotla-svoimi-rukami.html
• https://pechiexpert.ru/dymososy-dlya-kotlov-01/
• https://cotlix.com/rekomendacii-po-vyboru-dymososa-dlya-tverdotoplivnogo-kotla
• https://profiteplo.com/tverdotoplivnye/49-dymosos-dlya-tverdotoplivnogo-kotla.html
• https://ventilsystem.ru/ventilyaciya/vidy-sistem/dymososy-dlya-kotlov.html
