Как самостоятельно сделать установку для бурения скважины: самые простые конструкции

Создание собственного источника чистой воды – один из главных этапов обустройства частного участка. Обычно задачи водообеспечения решаются путем создания скважины. Наиболее весомой статьей расходов такого мероприятия является оплата услуг специалистов, занимающихся бурением.

Однако при большом желании вы можете существенно сэкономить на выполнении такого мероприятия, собрав самодельную буровую установку и выполнив земляные работы собственными силами. Изготовление подобного агрегата потребует ощутимых трудовых и временных затрат, но все с лихвой окупится.

Существует несколько разновидностей самодельных буровых установок. Ознакомьтесь с ключевыми особенностями каждого существующего варианта, выберите наиболее подходящий для вашего случая тип установки и приступайте к сборке.

Разновидности буровых установок

Рассматриваемые агрегаты классифицируются в соответствии с особенностями методов бурения скважин.

Так, при выполнении ударно-канатного бурения почва разрушается тяжелым грузом, привязанным к опорной раме, ребра которой в большинстве случаев соединены в пирамиду. Груз попросту поднимается вверх и бросается вниз столько раз, сколько требуется для создания углубления нужного размера.

Вращающиеся же буры одновременно более просты и сложны в обращении. Подобное оборудование требует гораздо меньших физических усилий со стороны исполнителя, но конструкция таких буровых установок более сложная – многие составные элементы системы попросту невозможно сделать своими руками без наличия специального оборудования и соответствующих навыков.

В итоге часть необходимых элементов приходится покупать либо же заказывать. Однако затраты на это все равно существенно ниже, если сравнивать со стоимостью установки фабричной сборки.

В целом же существует 4 основные разновидности буровых установок, а именно:

• агрегаты, работающие по ударно-канатному методу. Внешне такая конструкция имеет вид рамы с основанием треугольной формы. Непосредственно к раме прикреплен прочный трос с желонкой;
• установки шнекового типа. В случае применения подобного оборудования выемка земли выполняется с использованием специального шнека. Углубление в земле в процессе бурения не промывается;


• роторные агрегаты. Функционируют с применением принципов гидравлического бурения;

  </p>

• роторные ручные механизмы. Наиболее простой вид установки. Конструкция не включает в свой состав электродвигатель – вместо него применяется физическая сила. Требует нерационально больших трудовых затрат, поэтому применяется крайне редко.

  </p>

Преимущества самодельной установки

1. Сравнительно низкая стоимость. Готовые буровые установки стоят в несколько раз дороже по сравнению со своими самодельными аналогами. При этом самодельный механизм ни в чем не будет уступать более дорогостоящей установке заводской сборки.
2. Технические характеристики самодельного агрегата полностью соответствуют оборудованию заводского изготовления.
3. Компактные размеры и сравнительно малый вес.
4. Удобство использования и максимальная мобильность. С помощью небольшой самодельной установки можно будет выполнять бурение даже на наиболее труднодоступных участках.
5. Высокая скорость сборки и разборки.
6. Простота перевозки – разобранная самодельная буровая установка легко помещается и транспортируется в легковом прицепе.

   </p>

Руководство по сборке самодельной буровой установки

Для собственноручной сборки буровой установки достаточно владеть минимальным опытом работы со сварочным агрегатом, электродрелью и болгаркой.

Заранее подготовьте требуемые приспособления. Вам понадобится:

• инструмент для создания внешней дюймовой резьбы;
• болгарка;
• разводной ключ;
• оцинкованная труба на полдюйма, а также сгон аналогичного размера;
• сантехнический крест.

Подготовьте все необходимое и переходите к выполнению работы в соответствии с пошаговым руководством.

Первый шаг

Подготовьте отрезки трубы для изготовления основной части бурильного приспособления. Трубы нужно будет крепить в сгон и крест. Для этого подготовьте на концах отрезков двухсантиметровую резьбу.

К торцам нескольких отрезков приварите заостренные пластины из металла. Они будут выполнять функции наконечников.

Такая установка предполагает выполнение бурения с постоянной подачей воды, благодаря которой непосредственно обустройство углубления и удаление грунта будут происходить проще.

Для подачи воды подсоедините к любому отверстию крестовой заготовки водопроводный либо насосный шланг. Подключение выполняйте с применением подходящего переходника.

Второй шаг

Приступайте к подсоединению деталей конструкции к резьбовым соединениям. Подключите к нижнему концу вашей рабочей трубы отрезок заготовки с обустроенным наконечником. Соединение выполняйте с использованием сгона.

Непосредственно бурение будет осуществляться путем углубления заостренного наконечника с поворотом рабочей установки. Заготовки с наконечниками должны иметь разную длину. Сначала вы используете самое короткое приспособление. После того как будет готово примерно метровое углубление, замените короткий наконечник несколько более длинным.

Третий шаг

Соберите основу буровой конструкции из профиля квадратного сечения. В данном случае основа будет представлять собой стойку с опорными составляющими конструкции. Опоры соединяются с основной стойкой посредством переходной площадки при помощи сварки.

К квадратному профилю прикрепите платформу и мотор. Сам профиль фиксируйте к стойке так, чтобы он мог передвигаться по стойке. Габариты используемого профиля должны немного превышать размеры стойки.

При выборе электродвигателя обязательно обращайте внимание на показатель его мощности. Для обеспечения оптимальных условий бурения будет достаточно мотора мощностью в 0,5 лошадиной силы.

Регулирование мощности выполняется при помощи редуктора. К валу редуктора нужно прикрепить фланец. К фланцу посредством болтов прикрепите еще один фланец. Между этими двумя фланцами должна находиться шайба из резины. Благодаря резиновой прокладке будут сглаживаться ударные нагрузки, появляющиеся при прохождении разных типов почвы.

Четвертый шаг

Подключите воду. Жидкость должна безостановочно подаваться к главному рабочему инструменту посредством бура. Без грамотно организованной подачи воды качество работы оборудования будет снижаться.

Решить упомянутую выше задачу можно путем установки ниже фланцев специального приспособления, изготовленного из стальной трубы. Подготовьте в отрезке трубы 2 отверстия с некоторым сдвигом в отношении друг другу.

Далее вам нужно сделать с обеих торцевых сторон трубы проточку для обустройства шариковых подшипников. Также вы должны подготовить дюймовую резьбу. Одним концом труба подключается к фланцу, а на другой ее конец будут установлены рабочие элементы.

В целях создания дополнительной влагоизоляции созданного приспособления поместите его в специальный тройник из полипропилена. Подключите к середине этого тройника переходник для подсоединения шланга водоснабжения.

Цены на  шнеки для мотобуров

Шнек для мотобура

Другие модели буровых установок

В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.

Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.

Бурильная установка с «патроном»

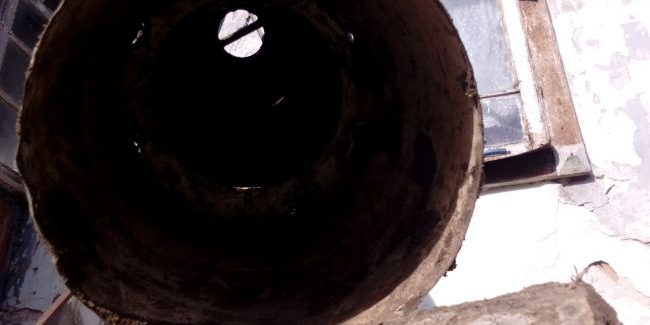

Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.

Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.

При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.

Сделайте несколько отверстий в верхней части стакана для прикрепления каната.

При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.

Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.

Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.

Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.

Простая шнековая установка

Основным рабочим элементом подобного механизма является бур.

Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.

Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.

Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.

Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.

Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.

Бурение выполняется в следующем порядке:

• рабочий инструмент углубляется в грунт;
• делается 3 поворота буром;
• разрыхленный грунт извлекается и убирается.


Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.

Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.

В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.

Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.

Удачной работы!

Видео – Буровая установка своими руками

Установка для бурения скважин своими руками изготавливается по бесплатным чертежам представленным ниже. С учётом покупки всех комплектующих себестоимость самодельной мини буровой установки на воду составит 15-20% от аналогичного готового агрегата.

На этой схеме изображены основные рабочие узлы МГБУ, которую вы можете изготовить по нашим чертежам.

§ Рама буровой установки

Стойки для рамы на буровую установку делают из трубы ДУ40, толщина стенки 4мм. «Крылья» для каретки-ползуна – из ДУ50, толщина 4мм. Если нет со стенкой 4мм, берите 3,5 мм.Скачать чертежи для буровой установки на воду своими руками:

§ Буровая головка

Простой бур самостоятельно изготовить несложно. Делается бур из обычной стали. Если решите сделать из легированной, то имейте в виду – приварить сложно! Нужен сварщик. Если в месте бурения много камней, тогда покупайте в фирмах специальные буры, приспособленные для прочных грунтов. Чем выше цена, тем твёрже на бурах сплавы и прочнее сами буры.

Видео как изготовить буровую головку:

§ Самодельная лебёдка и мотор – редуктор

При изготовлении мини буровой используется лебёдка «РА-1000». Можно взять и другую, но желательно, грузоподъёмностью не меньше 1 тонны (а лучше больше). Некоторые буровики ставят по две лебёдки, одну электрическую  и вторую механическую. В случае клина буровой колонны очень помогает.

Для облегчения работы желательно купить и подключить два пульта: один реверс и ход двигателя, другой на лебёдку. Это сэкономит много сил.

Мотор-редуктор для самодельной мини буровой потребуется на 60-70 оборотов в минуту, мощностью 2,2 кВт. Слабее не подойдёт. Если использовать  мощнее, то потребуется генератор, так как не получится подключаться к напряжению 220 Вольт. Если делаете гидробур своими руками, берите мотор — редуктор моделей: 3МП 31,5/3МП 40/3МП 50.

§ Как сделать буровую установку своими руками

1. Покупка буровых штанг и вертлюга (обратите внимание, чтобы у деталей была одинаковая резьба, либо используйте переходник). Для начала много покупать не требуется, ориентируйтесь на глубину в 30 метров.

2. Покупка мотора — редуктора. Эти покупки занимают много времени и часто возникают задержки, которые не зависят от вас, поэтому лучше покупать заранее.

3. Изготовление рамы и бура. При изготовлении рамы желательно иметь на руках мотор, вертлюг и лебёдку, поскольку всё это нужно крепить на раму. Каретку без мотора самостоятельно сделать тоже проблематично, так как крепления у разных моторов могут отличаться.

4. Докупаем оставшиеся комплектующие мини буровой установки после установки основных узлов на раму.

Видео работы аналогичной установки, изготовленой своими руками:

§ Ошибки при самостоятельном бурении на воду

Начинать бурение на воду рекомендуется с малых глубин, чтобы набраться  хотя бы немного опыта. Опыт в вертикальном бурении – самое важное! Научиться бурению скважин на воду можно только на практике. Научитесь избегать клина буровой колонны. Новички по неопытности часто «ловят клин» и теряют буровые штанги. Иногда бур заклинивает настолько, что вытащить невозможно даже краном, конструкция просто отрывается (обычно в местах сварки).

Ошибки обходятся недёшево – теряется дорогой инструмент. Поэтому в гидробурении нельзя форсировать события  и сразу делать глубокие скважины. К этому делу подходите ответственно и аккуратно. Читайте литературу, книги и учебники про бурение скважин на воду. Эта работа требует много знаний, которые невозможно передать в двух словах, поэтому самообразование обязательно.

§ Бурение своими руками

Шнековый способ

Работа шнеком – самый простой ручной способ. Используется он только для получения неглубоких источников, вода из которых будет использоваться для технических целей.

Для выполнения самостоятельного бурения нужен бур, который при ввинчивании в землю разрушает породу и захватывает грунт лопастями. Периодическое вытаскивание шнека необходимо для очистки его от шлама. Эту работу делают без помошников.

Кроме бура потребуется тренога, к которой крепится шнек, подъемный механизм (ручной с лебедкой или механизированный). Без этих приспособлений бурить невозможно. Поднять бур с почвой с достаточной глубины даже несколько человек будут не в состоянии.

Большую сложность представляет бурение строго вертикально. Только зафиксированный бур даст необходимую вертикальность, без соблюдения которой деформируются трубы. Чтобы обеспечить должную вертикальность, после прохождения 2 метров нужно установить временную металлическую трубу — кондуктор, которая будет задавать правильное направление движения.

Скважинный кондуктор — дополнительная труба большего диаметра, чем у обсадной трубы. Кондуктор в верхней части ствола скважины защищает от обрушения стенки при бурении и не пропускает поверхностные воды.

Применять шнековый метод можно в мягких почвах. Если шнек упрется в морену, то придется повторять процесс в другом месте. Большую сложность представляют и плывуны. Размягченную почву трудно вытащить на поверхность. Помогает только шнек, имеющий лопасти загнутые к верху.

Ударно-канатный способ

Для изготовления источника в глинистых и суглинистых почвах лучше использовать ударно-канатный способ. Этот метод более трудоемкий, но надежен и прост. Для работы применяют бурильный стакан – это цилиндр с отточенными гранями.

Суть метода в поднятии стакана (по — другому — патрона) на высоту, с которой он сбрасывается. При ударе цилиндр забивается почвой. Подняв стакан на поверхность, вынимается лишний грунт.

Ударно-канатный метод хорош практически для всех грунтов. Но нужно приложить немало усилий, поэтому часто применяют гидравлические системы для поднятия патрона.

Ударно-канатная технология хороша еще и тем, что она показывает, когда появится водоносный песок. При достижении которого используют желонку с клапаном, способную поднимать разжиженный грунт.

Желонка — полый металлический цилиндр для поднятия разжиженой породы и грязи из скважины на поверхость.

Ручное гидробурение

Бурение с водой эффективно для песчаной почвы. Проблема гидробурения — каменистый грунт. Камни ручным способом не пройти, нужна буровая установка ударного действия.

Видео инструкция по гидробурению:

Независимо от способа, при выборке грунта нужно обсаживать скважину трубами. Потребуется установить перфорированный фильтр и насос.

DmitrijСтроительство / Водопровод и сантехникаДобавлено 20 комментариев

Есть у меня дом в глубокой деревне, практически в лесу, там проблемы с водой. Ближайший колодец находится в более чем 200 м, а глубина его порядка 25 м. То есть пока сходишь, пока достанешь оттуда воду, уже ничего не хочется… А еще приходится это делать и зимой по сугробам.Решил я пробурить скважину своими руками, по крайней мере, попробовать. Бурение у нас стоит в районе 250 грн (10$) за метр, а так как бурить нужно более 25 м, да плюс еще и оплачивать дорогу до места, не считая насоса и прочего оборудования, короче обходится это дороговато, и еще нет 100% гарантий, что они пробурят воду.Для бурения скважины своими руками я выбрал самую простую (конструктивно) и, наверное, самую древнюю технологию — ударно канатное бурение. Но так как я всегда все делаю по-своему, то устройство я сделал в корни отличающееся от тех, что есть на ютубе и прочих описаниях.Сразу скажу, что самоделку делал чисто для себя и чисто для эксперимента, чтобы посмотреть, как это будет работать и так далее. Конечно, тут еще можно и нужно делать много доработок, которые позволят сделать самоделку безопасной, эффективной и не затрачивать столько сил на бурение как я.Материалы и инструменты:1. Толстостенная стальная труба. У меня длиной 114 см и весит 42 кг (но длина маловата, надо метра полтора минимум). Диаметр точно не помню, но выбирал под обсадные трубы на 125. Учитывайте, что диаметр скважины при бурении будет процентов на 15 больше, чем ударная труба. Чем длиннее труба, тем ровнее будет скважина. 2. Кусок крепкой тонкостенной трубы для создания ножа (лучше всего из нержавейки толщиной 1-2 мм)3. Стальной трос, у меня 4 мм. Четверки хватает тык притык, этот трос слабоват, лучше всего берите пятерку, ее должно хватить без нервов. Хотя и четверкой все идет нормально.4. Стальной уголок или трубы (у меня пошла старая кровать) для создания рамы.5. Материалы для лебедки (у меня это колесо от тележки и кусок стальной трубы).6. Вертлюжок для троса (нужен обязательно). Еще бы хорошо с карабином, чтобы трубу можно было отстегнуть при необходимости.7. Всякие гайки, железячки, куски цепи, дверные петли, резинка и прочее барахлишко, который каждый наверняка найдет у себя в гараже.Из инструментов:— болгарка;- сварка;- плоскогубцы и пр.Касательно вложений… Труба на металлобазе обошлась в 8 грн за 1 кг. Можно было найти и дешевле, просто не было времени и желания искать.Троса купил 30 м по 10 грн каждый метр. Еще купил вертлюжок. Все остальное нашлось дома… Короче потратил я на все не более 1000 грн.Процесс изготовления бурильной машины:Шаг первый. Подготовка деталей и сборка рамыВообще для таких устройств принято делать треногу, ну а я решил сделать двуногу. Нашел металлический каркас от кровати и разрезал его по диагонали. Далее сварил вверху уголки так, как видно на фото.Чтобы укрепить раму, я приварил к правой и левой стороне по куску арматуры. В принципе, этого хватило с головой. Еще для надежности можно приварить кусок уголка к основанию спереди.Рама готова, переходим к созданию лебедки.Шаг второй. ЛебедкаЛебедка у меня получилась реально опасная для жизни, так как не имеет храпового механизма. Если отпустить при подъеме или опускании трубы, может запросто убить. Но меня это не пугает, ведь все пользуются десятилетиями колодцами с таким механизмом и еще никого не убило (по крайней мере у нас).Лебедку я сделал из колеса от тележки. Я срезал с него резиновое подобие шины, а потом по ободу сделал надпилы. Далее эти надпилы я молотком отогнул, в итоге на колесе получился паз для троса. На такую лебедку без проблем влазит 30 метров троса 4 мм. В качестве ручки для лебедки я использовал кусок стальной трубы. Трубу берите побольше, так работать будет легче. На трубе лебедки есть отверстие, в котором находится стальной стержень. Он работает как фиксатор лебедки.Шаг третий. Установка конструкции на место бурения и подготовкаБурить я скважину решил прямо под домом, поскольку угадать местоположение воды вряд ли выйдет, а так выиграю на экономии труб. Конструкцию важно надежно зафиксировать, чтобы она не смещалась. Я установил ее на две толстых тяжелых доски и прибил гвоздями. Теперь можно наматывать трос. Я прожег в лебедке отверстие сваркой с помощью графитового электрода и вставил трос. Затем на другой стороне надел гайку и зачалил трос проволокой.Под устройством снял верхний слой земли, чтобы не бить по лежащим вверху камням и прочему мусору.Ударная колонна у меня пару раз переделывалась. Сперва в качестве ножа я приварил к концу трубы обычный бидончик. Как бы смешно это не выглядело, но бидончиком я пробил первые 10 м, но потом наткнулся на камни и у меня его загнуло.Чтобы пройти камни, я срезал бидончик и нарезал на основной трубе зубы. Этими зубами я без проблем раздробил гранит. Конечно, бидончик, это очень слабая конструкция, но это только пример, как все работает. В качестве ножа нужно использовать прочную и тонкую трубу (отлично подойдет нержавейка). Длина ножа может быть 15-25 см. Больше особо нет смысла, так как вряд ли вы наберете за раз столько грунта. Труба крепится к тросу с помощью стального стержня, к которому приварена гайка. Сам стержень также надежно приварен к трубе.Крепление тросаЕще важно сказать пару слов о зачаливании троса, это очень важно. Я его вставлял в медную трубку, а потом ее загибал. Ну а петлю троса обматывал алюминиевой проволокой. В принципе, еще не порвало. Его держит в основном согнутая трубка, к тому же она не дает ему перетереться.Еще очень важно крепить ударную трубу через вертлюг, иначе трос будет постоянно закручиваться. А если пользоваться закрученным тросом, вы его сразу порвете (у меня так было по началу). Вертлюг само собой должен быть очень крепким. Еще полезно установить карабин, так трубу можно будет отстегнуть при транспортировке.КлапанСразу решил сделать для ударной трубы клапан, чтобы можно было выкачивать воду и сухие породы (если будут). Нашел какую-то круглую штуку, по диаметру она четко входила в трубу. Пропилил в ней отверстие мудреной формы (круглое болгаркой пилить тяжко) и затем установил резиновую мембрану от камеры Жигуля, прикрутив алюминиевой проволокой (для простой замены).Но практика показала, что эта резинка слабовата, я ее укрепил потом еще одной, вырезав кругляк из резинового сапога.Клапан мне пригодился тогда, когда шли сильные ливни, и я плохо закрыл скважину. Там было очень много воды, я ее всю без проблем откачал благодаря этому клапану. А так при бурении он в принципе не нужен. Разве что при бурении водоносного слоя.Шаг пятый. Устройство почти готово. Делаем спусковой механизмСпусковой механизм у меня очень простой, работает по типу «мышеловки». Я его сделал из дверной петли, болтика с гаечкой, кольца и куска цепи.В дверной петле нужно просверлить сквозное отверстие под болтик с гайкой, который будет ее стягивать, тем самым зажимая трос. Но вместо сверления я просто выпилил болгаркой пазик в обеих половинках. Чтобы не держать болт десятью ключами, я его приварил к петле. К петле нужно еще приварить кусок цепи с кольцом. Кольцо можно сделать из стальной проволоки, если под рукой нет подходящего. К раме машины надо приварить стержень напротив скважины, на него будет вешаться ударная труба.Теперь берем дверную петлю, крепим к тросу с помощью болтика и завешиваем кольцом на приваренный к раме стержень. Устройство взведено и готово к бою!Еще важное замечание. Чтобы трос не дай бог не проскользнул, перед креплением петли мотните вокруг него листового алюминия или меди, а потом хорошенько затяните ключом.Как бурить?Так как на конце трубы находится острый нож, то большая сила удара здесь не нужна, у меня диапазон удара находится в районе 1-2 м. То есть труба до места удара должна лететь не более 2 м. Если вы сделаете больше, то вам будет тяжело потом выдернуть трубу из грунта. Это может быть вплоть до обрыва троса. Поэтому лучше сделать два метровых удара, чем один двухметровый. Ну, с двух метров своим 4 мм тросиком я выдергиваю без проблем. Конечно, все еще зависит от типа грунта.Сложнее всего начать бурение, тут нужно лебедкой от руки отпускать трубу, поднимая на 5-10 см, пока не пройдете первые полметра, потом все идет как по маслу. В принципе, начальную «дыру» можно пробить и иными методами, к примеру, просверлить садовым буром.Итак, процесс бурения:1. Крепим фиксатор на тросе таким образом, чтобы труба висела над местом удара на высоте 1-2 м.2. Отпускаем лебедкой 1-2 м троса с запасом и кладем трос так, чтобы он не спутался при движении трубы.3. Отходим на безопасное расстояние и палкой сдергиваем кольцо со стержня. В итоге труба летит вниз и ударяет в грунт.4. Вытягиваем трубу лебедкой и кладем на землю для удобной чистки. Я ее кладу под углом на пенек, мне вполне удобно опускать, поднимать и чистить.5. После чистки опять опускаем трубу, заряжаем конструкцию и так далее.За один удар труба заходит на 10-15 см (смотря какой грунт). На практике легко идет песок с глиной, суглинки. Тяжеловато верхний сухой слой светлой глины (в моей местности). Можно делать 1-2 удара и вытягивать трубу. Если грунт твердый, то надо делать несколько ударов, так как набирается маловато. Если идет сухая и твердая порода, можно линуть в скважину воды и немного подождать. Потом продолжить бурение.Процесс долгий, тяжелый, только для настоящих энтузиастов)) Я вот прошел уже более 15-ти м и доволен собой. Пока идет влажный песок с глиной и камушками. Надеюсь, вода в месте бурения будет ближе, и я добьюсь своей цели. За время бурения достал много интересных камушков, сухую глину с отпечатками древних моллюсков, остаток какой-то очень древней палки. Еще несколько фоток напоследокКогда пробурю, будет еще одна статья про установку обсадных труб, раскачку и прочее. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Без собственного источника питьевой воды на частном земельном участке не обойтись. Чаще всего проблема решается путем бурения скважины, при этом самой затратной статьей расходов будет стоимость услуг бурильщиков. Пытаясь снизить затраты, немало умельцев попытались освоить технологию бурильных работ самостоятельно и многим из них удалось обеспечить участок водой. Для начала понадобится буровая установка своими руками. Изготовить ее не слишком просто, но возможно.

Какие буровые установки бывают?

Конструкция приспособления зависит от метода, который выбран для бурения скважины. При ударно-канатном бурении грунт разрушают с помощью груза, который просто бросают вниз. Рыхлый грунт вынимают и затем повторяют цикл, пока глубина скважины не достигнет необходимых размеров.

Вынимать грунт с помощью вращающегося бура одновременно и проще, и сложнее. Проще, потому что требуется меньшее физическое усилие, а сложнее, поскольку такие установки имеют более сложную конструкцию, их размеры крупнее, а затраты на их создание выше. Часть элементов для надежной буровой установки создать самостоятельно невозможно. Что-то придется купить в специализированной фирме, что-то можно заказать у опытного токаря. Но в результате получится вполне профессиональный агрегат, который можно использовать на стороне, начав вполне успешный бизнес в качестве наемного бурильщика.

Обратите внимание! Самодельные бурильные установки можно использовать не только для создания скважин на воду, но и при работах по монтажу свайного фундамента.

Специалисты выделяют четыре типа малогабаритных бурильных установок (МГБУ):

1. Установка для УКБ — ударно-канатного бурения. Представляет собой раму с треугольным основанием. Рабочими элементами являются трос и закрепленное на нем долото или желонка.
2. Шнековые буровые установки, при использовании которых грунт вынимается с помощью шнека, при этом промывка скважины водой не используется.
3. Роторные буровые установки, работающие по принципу гидробурения.
4. Ручные роторные установки — простейший вариант, в котором вместо электромотора используется ручной труд. Из-за высоких затрат физического труда этот тип МГБУ используется довольно редко.

Для самостоятельного изготовления даже самого простого приспособления такого типа понадобится сварочный аппарат, дрель и болгарка, а также навыки работы со всеми этими инструментами.

Ручная шнековая буровая установка — это простейшее приспособление для бурения скважин с использованием ручного труда. Можно использовать электромотор, чтобы вынимать бур на поверхность

Простейшая МГБУ для ударно-канатного бурения

Для создания такой буровой установки понадобится сделать:

• разборную станину;
• ударный патрон («стакан»);
• желонку.

Чтобы облегчить бурильные работы, установку подключают к мотору редуктору, на барабан которого наматывается трос с закрепленным патроном или желонкой. Для эффективной работы понадобится патрон весом около 80 кг. С помощью желонки забой очищают от разрушенного грунта. Вполне эффективна желонка и на глинистых грунтах.

Главный рабочий элемент буровой установки такого типа — патрон или «стакан». Для его изготовления понадобится отрезок толстостенной трубы диаметром около 80-120 мм, чем тяжелее будет материал, тем лучше. Внизу обычно вырезают треугольные «зубы», которые разрыхляют грунт, но можно оставить эту часть патрона и ровной. Кроме того, нижнюю кромку «стакана» обычно затачивают. Сверху делают несколько отверстий, чтобы надежно закрепить канат. Длина патрона может варьироваться в пределах 1-2 метров.

Изготовить буровую установку для ударно-канатного бурения не сложно, понадобится достаточно тяжелая желонка (буровой инструмент), прочный канат, рама и лебедка с мотором, чтобы облегчить работу

При ударно-канатном бурении для выемки грунта используется желонка. На фото самодельный вариант инструмента для ударно-канатного бурения, который позволяет разрыхлять и извлекать грунт

Перед началом работы рекомендуется с помощью бура сделать в грунте отверстие, в которое затем будет опускаться патрон. Диаметр этого отверстия должен быть лишь немного больше диаметра патрона.

Самая простая конструкция шнековой МГБУ

Рабочий элемент такой установки — бур. Для его изготовления понадобится стальная труба сечением 100 мм. Верхний конец трубы снабжают наружной винтовой резьбой. На противоположном конце делают шнековый винт диаметром около 200 мм. Достаточно будет одного-двух витков шнека. К концам шнека следует приварить два стальных ножа таким образом, чтобы в вертикальном положении они находились под углом к горизонтальной поверхности грунта.

Чтобы вращать бур было удобнее, нужно взять еще один отрезок трубы длиной около 1,5 метров и приварить его к тройнику, имеющему внутреннюю винтовую резьбу. Тройник навинчивают на часть разборной штанги. Длина отрезка такой штанги также составляет 1,5 метра.

Схема буровой установки: 1 — бур; 2 — вороток; 3 — тройник; 4 — разборная штанга; 5 — муфта; б — тренога; 7 — отверстие; 8 — лебедка; 9 — зубчатое колесо

Бур углубляют в грунт, проворачивают три раза, затем извлекают, чтобы удалить разрыхленный грунт. Процесс повторяют, пока углубление не достигнет примерно одного метра. Затем штангу необходимо удлинить, для чего с помощью муфты к ней присоединяется еще один отрезок стальной трубы.

Для устройства скважины глубиной более восьми метров понадобится закрепить конструкцию на специальной вышке-треноге. В верхней части этой конструкции нужно сделать отверстие, в котором штанга будет двигаться свободно. Поскольку вес штанги по мере ее увеличения также становится внушительным, следует использовать для подъема конструкции лебедку. Вышка может быть выполнена как из металла, так и из древесины.

Наглядно работа такой буровой установки представлена в следующем видеоматериале:

Как сделать надежную конструкцию?

Чтобы буровая установка для скважин была надежной и позволяла выполнять буровые работы на профессиональном уровне, необходимо приобрести ряд элементов, изготовленных в заводских условиях с использованием высокоточной техники. Понадобится приобрести:

• вертлюг;
• буровую штангу;
• лопастной бур;
• мотор-редуктор;
• мотопомпу с рукавом;
• шланг для подачи бурового раствора.

Раму для монтажа этого оборудования можно изготовить самостоятельно из прочной стали.

На схеме наглядно изображено устройство заводской малогабаритной буровой установки с вертлюгом, буровой штангой, буром, электромотором, лебедкой, насосом и т.д.

Вертлюг необходим для передачи движущего момента от мотора-редуктора к буру, а также для подачи промывочного раствора. В корпусе вертлюга находится подвижная часть, на которой закреплены буровые штанги. Через специальный герметичный патрубок подается промывочная жидкость. Хотя конструкция этого элемента сложностью не отличается, от качества его выполнения зависит срок эксплуатации всей буровой установки. Из-за высоких нагрузок для изготовления вертлюга следует использовать высокопрочную сталь, соблюдая при этом минимальный зазор между движущимися элементами устройства. Некачественный вертлюг выйдет из строя после изготовления нескольких скважин.

Буровую штангу выбирают в зависимости от типа бурения (ударное, вращательное, с промывкой и т.д.). Штанга может иметь круглое или шестигранное сечение. Она передает движущий момент непосредственно к буру. В процессе работы штанга опускается вниз и ее необходимо наращивать. Для соединения используются специальные замки со специальной конической или трапециевидной (прямоугольной) резьбой, обеспечивающей максимально надежное соединение. По внутреннему сечению штанги в скважину подают жидкость, которая размягчает грунт и позволяет производить бурение более быстро и успешно.

Бур — это рабочий элемент, предназначенный для размельчения грунта. Для профессионального использования подходят специальные трехлопасные буры, которые вращают циклическим методом. Диаметр бура может варьироваться в пределах 80-350 мм. Изготавливают этот элемент из качественной стали, в которую вплавлены высокопрочные пластины, например, ВК-8. На твердых грунтах рекомендуется использовать бурение в несколько проходов. Сначала производят так называемое разведочное бурение 80-миллиметровым буром, затем скважину проходят бурами большего диаметра, пока отверстие не достигнет необходимых размеров.

Правильно сооруженная скважина на воду – это надежный и автономный источник водоснабжения частного дома или дачи. Организация частного водоснабжения не всегда вызвана отсутствием центральной подачи воды. Причиной также может являться перебои с ее подачей, низкое качество воды в магистрали, высокая стоимость, изношенность сети водоканала, нехватка и другие факторы.

Автономный источник воды имеют практически все хозяева загородных домов или дач. Иное дело, что их выбор может разным. Некоторые отдают предпочтение колодцу, некоторым больше по душе скважина. Эта статья посвящена тем, кто остановился на скважине.

Разновидности скважин и установка

Скважина на песок

Огромную популярность этот тип получил за счет небольшой стоимости работ и возможности произвести все работы вручную. В плане конструкции, скважина на песок представляет собой одну колонну с фильтром на дне. Дебет этой скважины может составлять 10-150 м.куб. в сутки. Как правило, глубина бурения ограничивается 15-ю метрами (при бурении машиной – 35 м). Для выкачки воды устанавливается насосный аппарат или ручной насос. Время эксплуатации обычно 12-20 лет.

Артезианская скважина или скважина на известняк

Встречается не так часто. Причинами являются: необходимость в разрешении на проект бурения в местных органах управления (например, «Водоканал») и высокая стоимость работ. Конструкционная особенность скважины более сложна. Она имеет две колоны – рабочую и обсадную. Последняя крепится до известняка, первая – непосредственно в самом известняке. Скважина на известняк имеет более высокий дебет 12-45 м.куб. в час (это зависит от диаметра трубопровода) и время эксплуатации около 50 лет. Бурение делается с помощью спецтехники и глубина может быть до 350 метров.

Так как предполагаются буровые установки своими руками, то рассмотрим подробней обустройство скважин на песок, как самой доступной в плане самостоятельного сооружения.

Определение глубины скважины

Неглубокая скважина (до трех метров) делается в случае, когда водоносная жила расположена близко к поверхности земли, а вода будет применяться лишь для полива или технических целей. Для бурения этой скважины достаточно ручного насоса, обсадной трубы и бура.

Среднеглубокая скважина (до семи метров) позволит иметь воду пригодную для питья. Чтобы сделать буровую установку своими руками, кроме бура будет необходима лопата и время на обустройство шурфа. Шурф, размерами 2х2х2 метра используется для облегчения процесса бурения на большую глубину. Для облегчения работы, его можно закрепить досками или фанерой. После завершения работ шурф засыпается. Забор воды происходит при помощи насоса.

Глубокая скважина (больше семи метров), даст возможность полностью покрыть необходимость в воде всех жителей коттеджа или частного дома. Причем воды хватит не только для индивидуального использования, но и для технических целей, полива, санитарных требований, содержания пруда или бассейна.

В общем же, выбор вида водозабора будет определяться после геологического исследования участка сооружения скважины. Предлагаем подробней изучить последний вариант – сооружение глубокой скважины своими руками, как самого сложного из описанных.

Варианты бурения скважины

Вышеперечисленные разновидности скважин (к скважинам «на известь» или артезианским это не относится) можно пробурить с помощью таких технологий:

• Роторное бурение (происходит за счет подвижной буровой установки).
• Колонковое бурение (используется кольцевидный бур).
• Шнековое бурение с помощью установки шнекового бура.
• Ударно-вращательное бурение. Заглубление бура дополнительно происходит с вымыванием земли водой. Этот вариант трудоемкий для индивидуального использования.
• Ударно-канатное бурение. В этом варианте устанавливается буровое долото, забивающееся в землю без выемки земли. Земля просто уплотняется по сторонам от центра долото. Вбивается долото при помощи треноги с лебедкой.

Проект на бурение

В случае когда точно определена глубина нахождения водоносной жилы можно пробурить непосредственно с длиной бура под обсадную трубу. Когда нет, необходимо вначале выяснить, на какой глубине находится слой воды.

То есть, каждая буровая скважина – это индивидуальный проект и на него влияют такие характеристики:

• выбранный вариант бурения;
• глубина расположения водоносного слоя. При этом подразумевается не первый слой, к которому дошел бур, а тот, который отвечает условиям использования в плане обеспечения дебета количества воды;
• геологическое строение почвы;
• требование выдерживать нужное расстояния до мест нахождения (установка «санитарной зоны»);
• требования, выдвигающиеся к качеству воды и количеству.

Необходимые инструменты для буровой установки

Так как мы рассказываем про ударно-канатный способ ручного бурения, то необходимо выделить его основные достоинства:

• невысокие требования к квалификации бурильщика и простота установки оборудования;
• отсутствие каких-то ограничений на место бурения. Вручную можно бурить почти в любом месте участка;
• сохранение большей части полезной площади земли в исходном состоянии. То есть тяжелая спецтехника не повредит насаждения на вашей территории.

Для работы будут необходимы:

• емкость с водой;
• бур с усиленной кромкой. Рекомендация: усилить бур можно с помощью приваривания на винт буровых резцов, их роль могут играть элементы металлической шинки или напильник. Помимо этого, резцы можно наточить, с помощью болгарки;
• лопата;
• насос со шлангом наподобие «малыш»;
• тележка для вывоза земли.

Для буровой установки также пригодятся:

• металлическая проволока для фильтра;
• гравий или щебенка для подушки;
• проволока для устройства фильтра на дне;
• трубы.

Обустройство шурфа и выбор места

При помощи специалистов или народными способами (барометрический способ, лозоходство, с помощью силикагеля, разведочным бурением, по количеству россы и т.д.) определяем участок, где водоносный слой расположен ближе всего к земле.

Затем выкапываем шурф. Это выработка земли некоторой глубины, предназначение которой упростить процесс бурения. Устройство шурфа важная стадия по нескольким причинам;

1. Не допускается возможность обвала земли вокруг скважины.
2. Уменьшается глубина бурения непосредственно буром.

Габариты шурфа выбирает бурильщик, но, как правило, они составляют 1,5х1,8 и 1,8-3 м. в глубину. Для того чтобы земля не обсыпалась, шурф укрепляют металлом, досками или фанерой.

Варианты бурения

Тренога

Тренога – это канатно-ударный механизм для бурения. Опорная конструкция необходима, чтобы упростить процедуру бурения за счет использования бурового стакана.

Свежие записи4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле5 отличных идей использования пластиковых канистр дома и на даче

Треногу можно изготовить из дерева (не допускаются сучки) или профильной трубы. Длина трубы или бруса обязана составить около 4,5-5,5 м.

Затем к треноге фиксируется механическая лебедка с тросом, где прикреплен буровой стакан.

Эта буровая установка довольно небольшая и имеет достаточный запас прочности. Принцип работы механизма довольно прост: стакан, опускаясь в землю, вбирает в себя грунт. С учетом состава почвы за один удар можно достать 0,30-1,2 м. земли. Упростить работу можно наливая в участок бурения воду. Периодически буровой стакан необходимо чистить от набитой земли.

Трос, где фиксируется бур, обязан быть длиннее размера скважины. Иначе он оборвется, а бур упадет на дно.

Обсадную трубу можно ставить одновременно с прохождением на глубину либо после всех проделанных работ.

Бур и обсадная труба

Во время бурения можно одновременно ставить обсадную трубу. В этом случае ее диаметр обязан быть больше размера бура, чтобы он смог свободно передвигаться в трубе.

Делая работу необходимо все время следить за влажностью вынимаемой земли, чтобы не пропустить водоносную жилу (иначе ее можно просто закрыть трубой).

Затем, когда обнаружена водоносная жила, необходимо произвести выкачку грязной воды, чтобы определить достаточно ли запасов воды в этом слое. Для чего применяется ручной или погружной насос. Если после откачки нескольких ведер грязной воды, чистая все еще не пошла, то необходимо бурить дальше до более емкой жилы.

Насос не рассчитан на эти условия эксплуатации, потому после очистки воды он может сломаться. Лучше всего использовать качественный насос.

Обсадка скважины

Для обсадки можно использовать пластиковые или стальные трубы (время работы до 50 лет). А вот установка оцинкованных труб нежелательна, из-за риска загрязнения воды цинковыми примесями.

Главная задача установки обсадки состоит в следующем:

• не допустить заиливания скважины;
• не допустить осыпания стенок;
• исключить риск загрязнения скважины;
• не допустить вероятности для попадания в скважину верховодки.

Монтаж обсадной трубы делается сразу же после завершения работ или прямо во время бурения.

Промывка скважины и установка донного фильтра

Монтажом обсадной трубы дело не завершается. Затем необходимо промыть скважину. Для чего в нее заводится труба, через которую вода подается под давлением. За счет напора воды из скважины выйдет слой песка и глины, который и необходимо откачать. Когда появится чистая вода ее необходимо сдать на исследование. Требования к качеству регламентируются СНиП 2141074-01. При нормальном качестве воды можно производить бурение скважины своими руками дальше.

Главное предназначение донного фильтра – защитить от заиливания трубу. Как изготовить фильтр?

Своими руками можно сделать щелевой фильтр. Для чего необходимо выполнить на конце трубы насечки болгаркой.

Для насечек необходимо выбрать тонкий круг (0,7 мм). Обращайте внимание – большое количество насечек сделает слабее трубу.

Как один из вариантов можно сделать отверстия в трубе. Затем место сверления/насечек необходимо обмотать сеткой или проволокой. Полученный так фильтр уложить на подушку из щебня, засыпка которого не позволит фильтру забиться.

Размер трубы-фильтра обязан быть меньше размера основных труб, чтобы была возможность опустить его без проблем в скважину. Наиболее простым способом является покупка готового фильтра.

Без фильтра скважина недолго проработает. Его отсутствие возможно лишь в глубоководных скважинах (больше 50 метров).

Дебет и раскачка скважины

Для того чтобы получить полное понятие о емкости скважины необходимо подождать сутки, а после узнать уровень приходящей воды. Когда поступившей воды хватает для нужд использования, можно засыпать пространство между обсадной трубой и грунтом. Шурф тоже нужно закапать.

Раскачка скважины также немаловажный этап. Чтобы сделать раскачку или просто окончательную очистку скважины необходимо поставить мощный центробежный насос и время от времени выкачивать воду на протяжении 14 дней.

Необходимо предварительно определить, куда перенаправить выкачанную воду.

Монтаж насоса

Обращайте внимание, что поверхностные насосы не подходят для их установки в скважину из-за ограничения определенной глубины в 9 метров. Для этого подходит лишь погружной насос – вибрационный или центробежный. Каждый из видов имеет свои преимущества, а окончательно выбрать можно, если проанализировать влияние таких факторов:

• уровень воды;
• глубина скважины;
• дебет;
• размер обсадной трубы;
• цена скважинного насоса;
• напор воды.

Сдача скважины в эксплуатацию

Когда бурение скважины производилось не своими руками, а с помощью сторонней компании, то перед тем как принимать работу необходимо затребовать следующие документы:

• паспорт скважины;
• гидрогеологическое заключение о реализации проекта;
• акт проделанных работ;
• разрешение санэпидемстанции.

Когда же все работы будут происходить своими руками, то в этом случае главное не спешить, а внимательно посмотреть обучающее видео, соблюдать все основные моменты процесса бурения и выдерживать технологию. Причем помните, что лишь выбор качественных материалов (в числе которых, насос и трубы) будет залогом продолжительной работы скважины.

Используемые источники:

• https://stroyday.ru/stroitelstvo-doma/vodoprovod-i-kanalizaciya/burovaya-ustanovka-svoimi-rukami.html
• http://www.byrilka.ru/burovaya-svoimi-rukami
• https://usamodelkina.ru/9235-samodelnoe-ustroystvo-dlya-bureniya-skvazhiny-svoimi-rukami-udarno-kanatnyy-metod.html
• https://aqua-rmnt.com/vodosnab/kolod-skvaj/burovaya-ustanovka-svoimi-rukami.html
• https://nashgazon.com/uchastok/kolodec/burenie-skvazhin-svoimi-rukami-burovaya-ustanovka-na-vodu.html
