Как рассчитать тёплый водяной пол самостоятельно: подробная инструкция

Если было принято решение об обустройстве системы теплого пола в доме, то мало просто купить требуемые материалы – нужно знать еще, сколько их потребуется. И расчеты эти непросты, если учесть, что хочется не прикупить лишнего и вместе с тем убедиться, что приобретенных материалов будет достаточно для достижения требуемого уровня температуры в комнатах. Как рассчитать теплый пол? Попробуем разобраться.

Как рассчитать теплый пол

Классификация теплого пола

Что может повлиять на теплоотдачу?

Для начала хотелось бы остановиться на том, каким же должен быть правильный и качественный теплый пол, независимо от того, на каком теплоносителе – электричестве или воде – он будет работать. Итак, система такого подогрева будет работать по-разному в зависимости от толщины основания или качества теплоизолятора, а значит, все эти моменты нужно учитывать. Считается, что толщина теплоизоляционного материала не должна быть более 3 см, при этом материал лучше приобретать с отражающим слоем – так сохранить тепло внутри помещения будет проще.

Совет! В качестве теплоизолятора советуют приобретать пенополистирол плотностью около 35 кг/м³.

Теплый пол своими руками

Толщина бетонной стяжки должна составлять около 4-10 см, особенно если речь идет об укладке кабельного или водяного пола. Внутри она имеет усиление армирующей сеткой, на которую, кстати, и могут закрепляться теплоносители. За счет этого тепло будет перераспределяться лучше. В случае если планируется обустройство водяного пола, рекомендуется приобретать трубы, изготовленные из металлопластика либо из сшитого полиэтилена диаметром 16-20 мм – с ними проще всего наделить систему оптимальной мощностью, достаточной для прогрева комнат.

Схема теплого пола под стяжку

Труба для теплого пола

Какие факторы следует учитывать?

Для того чтобы произвести все необходимые расчеты, которые помогут определиться с количеством материалов для теплого пола, следует учесть следующее:

• суммарная площадь помещения, где будет обустраиваться подогрев пола. Именно от этой цифры и будет зависеть количество контуров в системе;

Как рассчитать площадь комнаты

Важно! Один отопительный контур эффективно греет максимум 40 м². При этом его длина не должна быть более 100 м. А шаг между уложенными трубами – не более 30 см.

• количество коллекторов. Важно помнить, что каждый контур обогрева может быть подключен только к одному коллектору;
• планировка помещений, где обустраивается подогрев;

Варианты схем укладки нагревательного кабеля

• размеры окон и других мест, где тепло будет теряться. Вид остекления. Типы дверей;
• сказаться на показателе мощности может и толщина стен дома;
• влажность воздуха в помещении;
• расположение мебели и других предметов интерьера в помещении. Под ними теплый пол не укладывается, если он электрический, так как вентиляция будет недостаточной и система может быть повреждена. Да и на сохранности мебели и техники излишний нагрев также может сказаться негативно;
• назначение помещения, где будет производиться монтаж. В зависимости от этого и выбирается мощность подогрева;
• другие источники тепла и их мощность.

При расчете теплого пола нужно учитывать многие моменты

Немаловажным может оказаться температурный режим в регионе и необходимость подогрева конкретного помещения, регулировки температуры в нем. На мощность пола значительное влияние может оказать и вид финишного покрытия пола – одни материалы легко пропускают тепловую энергию, другие – хуже.

Схема установки электрических универсальных нагревательных матов для теплого пола

Совет! Проще всего рассчитать теплый пол при помощи онлайн-калькуляторов.

Определение желаемой температуры в комнатах

Итоговый показатель температуры пола зависит от того, с какой целью используется комната. Например:

• +29-30 градусов – холлы, прихожие;
• +27-29 – кабинеты, комнаты жилые;
• +30-35 – полы возле окон, на верандах;
• +32 – ванные, санузлы;
• +17-19 – спортивные залы.

Монтаж водяного теплого пола

При этом температура теплоносителя не должна быть менее +40 градусов или превышать +60. Система подогрева должна быть такой, чтобы разница между температурными показателями прямой и обратной труб в случае с водяными полами не превышала 15 градусов. Иначе основание будет прогрето абсолютно неравномерно.

Баланс тепловых/гидравлических нагрузок для водяного пола должен быть также оптимален и выверен. Поэтому нагревательные контуры должны иметь определенную длину в соответствии с диаметром. Оптимальный вариант трубы – 18 мм, так как даже при небольшом количестве воды такой трубопровод будет правильно работать и обогревать основание.

Расчет тепловых потерь

Обычно системы теплого пола оснований не выступают в качестве единственного источника обогрева помещений, однако некоторые именно так и планируют отапливать дом. Но перед принятием этого инженерного решения важно убедиться, можно ли вообще конкретное помещение обогреть только таким образом.

Электрический теплый пол

Если в период использования системы потери тепла не превышают 100 Вт/м², то системы подогрева полов будет вполне достаточно для прогрева комнаты. Однако произвести расчеты, чтобы получить нужные данные, самостоятельно довольно сложно, так как используются сложные формулы. Так что рекомендуется воспользоваться онлайн-калькулятором расчета тепловых потерь помещения. В случае если потери тепла выходят больше 100 Вт/м², то теплоизоляцию помещения нужно улучшать либо обустраивать дополнительную систему обогрева.

Расчет для разных типов помещений

В каждом помещении, в зависимости от его особенностей, требуется различная мощность подогрева пола. Наибольшей она должна быть в прохладных комнатах, а также на лоджии или балконе. В таком помещении мощность не может быть менее 180 Вт/м². В ванной или санузле – не менее 140 Вт/м² из-за высоких показателей влажности.

На заметку! Мощность системы теплого пола не может быть невысокой, если под обустраиваемой комнатой находятся не отапливаемые помещения.

Что касается электрического пола, в этом случае минимальная мощность должна быть равна 120 Вт/м².

Электрический теплый пол под плитку

Таблица. Мощность системы подогрева пола в случае использования ее как дополнительного источника тепла.

Помещение
Балкон и лоджия	180
Ванная, санузел
Жилые комнаты и кухня, расположенные на 2 и выше этажах
Жилые комнаты и кухня, расположенные на 1 этаже

Как рассчитать теплый пол электрический

В целом, система подогрева пола состоит из нескольких элементов. Это терморегулятор, который помогает управлять уровнем нагрева полов, термодатчик, следящий за тем, насколько нагреты полы, нагревательный элемент, а также силовой кабель для подключения к электросети всего этого оборудования.

Терморегулятор обычно устанавливается на стену, к нему подключаются все провода. Сам теплый пол, а также термодатчик обустраиваются под напольным покрытием (в стяжку или же на ее поверхности в зависимости от типа системы – нагревательный мат, ИК пленка или кабель нагревательный).

Сенсорный программируемый терморегулятор

На заметку! Проще всего произвести монтаж именно ИК пола или нагревательных матов. Их можно уложить просто под напольное покрытие. А вот электрокабель придется заливать стяжкой. Да и шаг между проводами в этом случае придется считать самостоятельно.

Для обустройства кабельного обогрева используется одно- или двужильный кабель. Первый является самым простым, но при этом сложным в работе, хоть и дешевым. Рассчитать все параметры для него будет довольно сложно, так как оба конца кабеля нужно выводить в одно место. Да и электромагнитное поле от него образуется обширное.

Двужильный кабель для теплого пола

Проще купить двужильный кабель, который, хоть и стоит немного дороже, все же за счет особого расположения проводов прост в установке и работе.

Формулы расчета для электропола

Определить мощность системы теплого электропола просто. Для этого мощность 1 м² выбранной системы достаточно умножить на площадь, которую он будет обогревать. Кстати, в приобретаемом комплекте уже отмерено и отмечено количество используемого кабеля. Расстояние между витками проводов должно быть 5-20 см. Точно его вычислить можно по формуле h = Sх100/L, где h – искомое значение ширины шага, L – длина кабеля, а S – площадь комнаты.

Рассчитываем электрический теплый пол

Как рассчитать тёплый водяной пол

Посмотрим, сколько материалов потребуется для обустройства в помещении водяной системы подогрева. Расчет количества труб на 1 м² в этом случае производится так: необходимо узнать, сколько составят теплопотери в помещении. Их проще всего определить с помощью онлайн-калькулятора, в который вносятся данные о самом строении, а также о погодных условиях на улице. Пусть они будут равны 80 Вт/м². Площадь квартиры, где будет обустраиваться система теплого пола, возьмем равную 80 м². В итоге общие теплопотери можно узнать, перемножив два значения 80х80 = 6400 Вт. Именно это значение придется компенсировать при помощи всех систем обогрева с запасом мощности до 20%.

Водяной теплый пол

Таблица. Расчет трубы в зависимости от шага петли.

Шаг, см
10	10
15
20	5
25	4
30

Обычно расстояние между водоводами выдерживается около 15 см при сечении трубы 16 мм. Тогда мощность 1 м² пола составит около 100 Вт. Поделив общую площадь помещения на размер шага, получаем: 80/0,15 = 533 м. Именно столько метров трубы и потребуется для обустройства системы водяного подогрева в этой квартире. Примерно так же вычисляется и длина каждого контура.

Внимание! Около стен помещения, примыкающих к улице, шаг будет несколько меньше (10 см). С учетом этого и рассчитывается метраж водовода.

В строительных магазинах в продаже имеются трубы уже определенной длины – от 50 до 240 м. Они смотаны в бухты. А для присоединения к коллектору всей системы придется купить водоводы большего диаметра.

Калькулятор длины контура труб теплого пола

Ссылка на источник.

Дополнительные расчеты

Рассмотрим, как происходит расчет гидравлический. Он необходим для выяснения мощности приобретаемого насоса. Потери для прямой трубы длиной 10 м, диаметром 16 мм и толщиной стенок 2 мм составят 1600 Па. Повороты на 180 градусов – по 40 Па каждый. Тогда для помещения площадью 18 м² с длиной и шириной стен 5,6 и 3 м соответственно при монтаже системы водяного пола змейкой гидравлические потери составят 18 680 Па. Цифра получилась путем следующих вычислений: значение ширины комнаты 3 делятся на шаг 0,15. Получается 20 прямых участков трубы. Потери всех прямых участков: 20х5,6х160 = 17 920 Па. На поворотах ГП составят 19х40 = 760 Па. Таким образом, сложив 760 и 17 920 Па, получаем значение 18 680 Па.

Коллектор с установленным насосом

Значит, чтобы система работала правильно, потребуется, чтобы через 1 м ее длины проходило не менее 2,4 л/час теплоносителя. Точно рассчитать производительность можно так: расход теплоносителя РТН = 0,86хМК/РТ, где МК – мощность контура в кВт, РТ – разница температур в подающем и приемном участке трубы. Исходя из выше проведенных расчетов, для той комнаты пригодится насос, который сможет перекачивать 0,172 м³/час (0, 86х2/10).

Видео – Какие расчеты нужно для теплых полов

Цены на теплый пол Caleo

теплый пол caleo

Пример приблизительного расчёта

Рассмотрим на простом примере, как рассчитать обогреваемую площадь и мощность электрического пола на кухне, которая располагается на первом этаже. Пол будет использоваться в качестве дополнительного источника тепла. Площадь помещения равна 10 м². Из нее требуется вычесть площади, занимаемые холодильником и мебелью – 0,36 м² и 2,4 м². От стен при прокладке контура стоит отступить примерно на 5-10 см – это составит около 0,5 м².  Таким образом, получаем 10 – 0,36 – 2,4 – 0,5 = 6,7 м². Это значение равно той площади пола, под которой будет обустроен электрообогрев. Для кухни, расположенной на первом этаже (то есть снизу помещения находится холодный подвал), при условии дополнительного обогрева достаточной будет мощность пола 140 Вт/м². Теперь требуется умножить площадь обогреваемого пола 6,7 м² на 140 Вт/м². Получается, что мощность нагревательной системы должна быть 930 Вт.

Расчет теплого пола своими руками

Расчет длины трубы теплого пола с помощью SketchUP

Шаг 1. В программе рисуется макет комнаты с указанием ее размеров и дверных проемов.

Рисуется макет комнаты

Шаг 2. Макет комнаты размечается сеткой с нужным шагом укладки трубы.

Макет размечается сеткой

Шаг 3. По сетке рисуется схема расположения труб.

Схема расположения труб теплого пола

Шаг 4. Чтобы точнее рассчитать расход, углы в схеме скругляются.

Далее углы скругляются

Шаг 5. Теперь достаточно выделить всю трассу и посмотреть ее длину.

Определяется длина трассы

Расчет всех показателей теплого пола, в том числе длины труб, мощности и многого другого – процесс, требующий ответственного подхода. От того, насколько точны результаты, будет зависеть и качество всей работы.

На эффективность теплого пола оказывают влияние многие факторы. Без их учета даже при условии, что система правильно смонтирована, и для ее устройства применены самые современные материалы, реальная теплоэффективность не оправдает ожиданий.

По этой причине монтажным работам обязательно должен предшествовать грамотный расчет теплого пола, и только тогда можно гарантировать хороший результат.

Разработка проекта отопительной системы стоит недешево, поэтому многие домашние умельцы проводят вычисления самостоятельно. Согласитесь, идея сокращения расходов на обустройство теплого пола кажется очень заманчивой.

Мы подскажем вам, как создать проект, какие критерии учесть при выборе параметров отопительной системы и распишем пошаговую методику расчета. Для наглядности мы подготовили пример вычисления теплого пола.

Исходные данные для расчета

Изначально правильно спланированный ход проектных и монтажных работ избавит от неожиданностей и неприятных проблем в дальнейшем.

При расчете теплого пола необходимо исходить из следующих данных:

• материала стен и особенностей их конструкции;
• размеров помещения в плане;
• вида финишного покрытия;
• конструкции дверей, окон и их размещения;
• расположения элементов конструкции в плане.

Для выполнения грамотного проектирования требуется обязательный учет установленного температурного режима и возможности его регулировки.

Для проведения грубого расчета принимается, что 1 м² отопительной системы должен возмещать потери тепла в 1 кВт. Если водяной обогревательный контур используется как дополнения к основной системе, то он обязан покрывать только часть теплопотерь

Существуют рекомендации по поводу температуры у пола, обеспечивающей комфортное пребывание в помещениях разного предназначения:

• 29°С — жилая зона;
• 33°С— ванна, помещения с бассейном и другие с высоким показателем влажности;
• 35°С — пояса холода (у входных дверей, наружных стен и т.п.).

Превышение этих значений влечет за собой перегрев как самой системы, так и финишного покрытия с последующей неизбежной порчей материала.

Проведя предварительные расчеты, можно выбрать оптимальную по личным ощущениям температуру теплоносителя, определить нагрузку на обогревательный контур и приобрести насосное оборудование, безукоризненно справляющееся со стимулированием движения теплоносителя. Его подбирают с запасом по расходу теплоносителя в 20%.

Много времени уходит на прогрев стяжки мощностью более 7 см. Поэтому при устройстве водяных систем стараются не превышать указанный предел.  Наиболее подходящим покрытием по водяным полам считается напольная керамика, под паркет из-за его сверхнизкой теплопроводности теплые полы не укладывают

На стадии проектирования следует решить, будет ли теплый пол основным поставщиком тепла или станет использоваться лишь как дополнение к радиаторной отопительной ветке. От этого зависит доля потерь тепловой энергии, которые ему предстоит возмещать. Она может составить от 30% до 60% с вариациями.

Время нагрева водяного пола находится в зависимости от толщины элементов входящих в стяжку. Вода как теплоноситель очень эффективна, но сама система отличается сложностью в монтаже.

Галерея изображенийДля выполнения расчетов водяной системы теплый пол первым делом производят расчеты теплопотерь, которые должен компенсировать контур. Если это дополнительная система, то учитывают часть потерь теплаРасчеты производятся только для той части пола, на которой будет располагаться греющий змеевик. Те участки, где трубы не прокладываются, к примеру, под мебелью, в вычислениях не используютсяДля производства расчетов нужны средние значения температуры на выходе теплоносителя из коллекторного устройства и на входе в него обраткиДля получения точного результата нужно знать теплопроводность планируемых к установке труб и приблизительная длина греющего контураВодяной теплый пол в деревянном домеВариант раскладки водяного контураКоллектор и трубопровод греющей системыКонтур теплого пола из медных труб

Определение параметров теплого пола

Целью расчета является получение величины тепловой нагрузки. Результат этого расчета влияет на последующие предпринимаемые шаги. В свою очередь, на тепловую нагрузку влияет среднее значение зимней температуры в конкретном регионе, предполагаемая температура внутри комнат, коэффициент теплопередачи потолка, стен, окон и дверей.

Причиной потери тепла служат плохо утепленные стены, окна, двери дома. Самый большой процент тепла уходит через систему вентиляции и крышу (+)

Итоговый результат расчетов перед устройством теплого пола водяного типа будет зависеть и от наличия дополнительных нагревательных приборов, включая тепловыделение проживающих в доме людей и домашних питомцев. Обязательно учитывают в расчете наличие инфильтрации.

Одним из важных параметров является конфигурация комнат, поэтому потребуется поэтажный план дома и соответствующие разрезы.

Методика расчета потерь тепла

Определив этот параметр, вы узнаете, сколько тепла должен вырабатывать пол для комфортного самочувствия людей, находящихся в комнате, сможете подобрать котел, насос и пол по мощности. Другими словами: теплота, отдаваемая отопительными контурами, должна компенсировать теплопотери строения.

Связь между этими двумя параметрами выражает формула:

Mп = 1,2 х Q, где

• Mп — требуемая мощность контуров;
• Q — потери тепла.

Для определения второго показателя оформляют замеры и вычисления площади окон, дверей, перекрытий, наружных стен. Так как пол будет обогреваться, площадь этой ограждающей конструкции не учитывается. Замеры делают по внешней стороне с захватом углов здания.

В расчете будет учитываться и толщина, и коэффициент теплопроводности каждой из конструкций. Нормативные значения коэффициента теплопроводности (λ) для наиболее часто используемых материалов можно взять из таблицы.

Из таблицы можно взять значение коэффициента для расчета. Важно узнать у фирмы-поставщика значение термического сопротивления материала в случае, если устанавливают окна из металлопластика (+)

Подсчет теплопотерь выполняют отдельно для каждого элемента здания, используя формулу:

Q = 1/R*(tв-tн)*S х (1+∑b), где

• R – термическое сопротивление материала, из которого изготовлена ограждающая конструкция;
• S – площадь конструктивного элемента;
• tв и tн — температура внутренняя и наружная соответственно, при этом второй показатель берут по наиболее низкому значению;
• b — дополнительные потери тепла, связанные с ориентацией здания относительно сторон света.

Показатель термического сопротивления (R) находят, разделив толщину конструкции на коэффициент теплопроводности материала, из которого она изготовлена.

Значение коэффициента b зависит от ориентации дома:

• 0,1 – север, северо-запад или северо-восток;
• 0,05 – запад, юго-восток;

Если рассмотреть вопрос на любом примере расчета водяного теплого пола, он становится более понятным.

Конкретный пример расчета

Допустим, стены дома для непостоянного проживания, толщиной 20 см, выполнены из газобетонных блоков. Суммарная площадь ограждающих стен с вычетом оконных и дверных проемов 60 м². Наружная температура -25°С,  внутренняя +20°С, конструкция ориентирована на юго-восток.

Учитывая, что коэффициент теплопроводности блоков λ = 0,3 Вт/(м°*С), можно вычислить теплопотери через стены: R=0,2/0,3= 0,67 м²°С/Вт.

Наблюдаются потери тепла и через слой штукатурки. Если ее толщина 20 мм, то Rшт. = 0,02/0,3 = 0,07 м²°С/Вт. Сумма этих двух показателей даст значение потерь тепла через стены: 0,67+0,07 = 0,74 м²°С/Вт.

Имея все исходные данные, подставляют их в формулу и получают теплопотери комнаты с такими стенами: Q = 1/0,74*(20 — (-25)) *60*(1+0,05) = 3831,08 Вт.

Таким же образом вычисляют потери тепла через остальные ограждающие конструкции: окна, дверные проемы, кровлю.

Тепла отдаваемого контурами отопления может быть недостаточно для нагрева воздуха внутри дома до нужной величины, если их мощность занижена. При избыточной мощности будет иметь место перерасход теплоносителя

Для определения теплопотерь через потолок принимают его термическое сопротивление равным значению для планируемого или имеющегося вида утеплителя: R = 0,18/0,041 = 4,39 м²°С / Вт.

Площадь потолка идентична площади пола и равна 70 м². Подставив эти значения в формулу, получают потери тепла через верхнюю ограждающую конструкцию: Q пот. = 1/4,39*(20 — (-25))* 70* (1+0,05) = 753,42 Вт.

Чтобы определить потери тепла через поверхность окон, нужно подсчитать их площадь. При наличии 4-х окон шириной 1,5 м и высотой 1,4 м их общая площадь составит: 4*1,5*1,4 = 8,4 м².

Если производитель указывает отдельно тепловое сопротивление для стеклопакета и профиля — 0,5 и 0,56 м²°С/Вт соответственно, то Rокон = 0,5*90+0,56*10)/100 = 0,56 м²°С/Вт. Здесь 90 и 10 — доля, приходящаяся на каждый элемент окна.

Исходя из полученных данных, продолжают дальнейшие вычисления: Qокон = 1/0,56*(20 — (-25))*8,4*(1+0,05) = 708,75 Вт.

Наружная дверь имеет площадь 0,95*2,04 = 1,938 м². Тогда Rдв. = 0,06/0,14 = 0,43 м²°С/Вт. Q дв. = 1/0,43*(20 — (-25))* 1,938*(1+0,05) = 212,95 Вт.

Так как наружные двери открываются часто, через них теряется большое количество тепла. Поэтому важно обеспечить их плотное закрывание

В итоге теплопотери составят: Q = 3831,08 +753,42 + 708,75 + 212,95 + 7406,25 = Вт.

К этому результату добавляют еще 10% на инфильтрацию воздуха, тогда Q = 7406,25+740,6 = 8146,85 Вт.

Теперь можно определить и тепловую мощность пола: Mп = 1,*8146,85 = 9776,22 Вт или 9,8 кВт.

Необходимое тепло на нагрев воздуха

Если дом оборудован вентиляционной системой, то какая-то часть тепла, выделяемая источником, должна расходоваться на нагрев, поступающего извне, воздуха.

Для вычисления применяют формулу:

Qв. = c*m*(tв—tн), где

• c = 0,28 кг⁰С и обозначает теплоемкость воздушной массы;
• m символ обозначен массовый расход наружного воздуха в кг.

Получают последний параметр путем умножения общего объема воздуха, равного объему всех помещений при условии, что воздух обновляется каждый час, на плотность, изменяющуюся в зависимости от температуры.

На графике отображена зависимость плотности воздуха от его температуры. Данные необходимы для расчета количества тепла, необходимого для нагрева воздушной массы поступающей в дом в результате принудительной вентиляции (+)

Если в здание поступает 400 м³/ч, то m=400*1,422 = 568,8 кг/ч. Qв. = 0,28*568,8*45 = 7166,88 Вт.

В этом случае необходимая тепловая мощность пола значительно увеличится.

Расчет необходимого количества труб

Для устройства пола с водяным обогревом выбирают разные методы укладки труб, отличающиеся формой: змейка трех видов – собственно змейка, угловая, двойная и улитка. В  одном смонтированном контуре моет встречаться комбинация разных форм. Иногда для центральной зоны пола выбирают «улитку» а для краев — однин из видов «змейки».

«Улитка» — рациональный выбор для объемных помещений с простой геометрией. В помещениях сильно вытянутых или имеющих сложные очертание лучше применить «змейку» (+)

Дистанцию между трубами называют шагом. Выбирая этот параметр нужно удовлетворить два требования: ступня ноги не должна чувствовать разницы температуры на отдельных зонах пола, а использовать трубы нужно максимально эффективно.

Для пограничных зон пола рекомендуют применять шаг в 100 мм. На остальных участках можно сделать выбор шага в пределах от 150 до 300 мм.

Важное значение имеет теплоизоляция пола. На первом этаже ее толщина должна достигать минимум 100 мм. Для этой цели используют минвату или экструзивный пенополистирол

Для подсчета длины трубы есть простая формула:

L = S/N*1.1, где

• S – площадь контура;
• N – шаг укладки;
• 1,1 – запас на изгибы 10%.

К итоговому значению добавляют отрезок трубы, проложенной от коллектора до разводки теплого контура как на обратке, так и на подаче.

Пример расчета.

Исходные значения:

• площадь – 10 м²;
• расстояние до коллектора – 6 м;
• шаг укладки – 0,15 м.

Решение задачи простое: 10/0,15*1,1+(6*2) = 85,3 м.

Используя металлопластиковые трубы длиной до 100 м, чаще всего выбирают диаметр 16 или 20 мм. При длине трубы 120-125 м сечение ее должно равняться 20 мм².

Одноконтурная конструкция подходит только для помещения с небольшой площадью. Пол в больших комнатах делят на несколько контуров в соотношении 1:2 – длина конструкции должна превышать ширину в 2 раза.

Вычисленное ранее значение — это протяженность трубы для пола в целом. Однако для полноты картины нужно выделить длину отдельного контура.

На этот параметр влияет гидравлическое сопротивление контура, определяемое диаметром выбранных труб и объемом воды подаваемой в единицу времени. Если этими факторами пренебречь, потери давления будут настолько большими, что никакой насос не заставит теплоноситель циркулировать.

Определение расхода трубы в зависимости от выбранного шага укладки

Контуры одной длины — это случай идеальный, но на практике встречающийся нечасто, т.к площади помещений разного предназначения очень отличается и приводить длину контуров к одному значению просто нецелесообразно. Профессионалы допускают разницу в длине труб от 30 до 40%.

Величиной диаметра коллектора и пропускной способностью узла смешения определяется допустимое число петель, подключенных к нему. В паспорте на узел смешения всегда можно найти величину тепловой нагрузки, на которую он рассчитан.

Допустим, коэффициент пропускной способности (Kvs) равен 2,23 м³/ч. При таком коэффициенте определенные модели насоса выдерживают нагрузку от 10 до 15 Вт.

Чтобы определить количество контуров, нужно вычислить тепловую нагрузку каждого. Если площадь, занимаемая теплым полом, равняется 10 м², а теплоотдача 1 м², то показатель Kvs составляет 80 Вт, то 10*80 = 800 Вт. Значит, узел смешения сможет обеспечить 15 000/800 = 18,8 помещений или контуров площадью по 10 м².

Эти показатели максимальные, и применить их можно только теоретически, а в действительности цифру нужно уменьшить минимум на 2, тогда 18 – 2 = 16 контуров.

Нужно при подборе смесительного узла (коллектора) смотреть, есть ли у него такое количество выводов.

Проверка правильности подбора диаметра труб

Чтобы проверить, правильно ли было подобрано сечение труб, можно воспользоваться формулой:

υ = 4*Q*10ᶾ/n*d²

Когда скорость соответствует найденному значению, сечение труб выбрано верно. Нормативные документы допускают скорость максимум 3 м/сек. при диаметре до 0,25 м, но оптимальным значением является 0,8 м/сек., так как при росте ее величины повышается шумовой эффект в трубопроводе.

Дополнительная информация по расчету труб теплого пола приведена в этой статье.

Рассчитываем циркуляционный насос

Чтобы система получилась экономичной, нужно подобрать циркуляционный насос, обеспечивающий нужный напор и оптимальный расход воды в контурах. В паспортах насосов обычно указывают напор в контуре самой большой длины и суммарный расход теплоносителя во всех петлях.

На напор оказывают влияние гидравлические потери:

∆ h = L*Q²/k1, где

• L — длина контура;
• Q — расход воды л/сек;
• k1 — коэффициент, характеризующий потери в системе, показатель можно взять из справочных таблиц по гидравлике или из паспорта на оборудование.

Зная величину напора, вычисляют расход в системе:

Q = k*√H, где

k — это коэффициент расхода. Профессионалы принимают расход на каждые 10 м² дома в пределах 0,3-0,4 л/с.

Среди составляющих теплого водяного пола особая роль отводится циркуляционному насосу. Только агрегат, мощность которого на 20 % превышает фактический расход теплоносителя, сможет преодолеть сопротивление в трубах

Цифры, касающиеся величины напора и расхода, указанные в паспорте, нельзя воспринимать буквально — это максимум, а фактически на них оказывает влияние протяженность, геометрия сети. При слишком большом напоре уменьшают длину контура или увеличивают диаметр труб.

Рекомендации по выбору толщины стяжки

В справочниках можно найти сведения о том, что минимальная толщина стяжки составляет 30 мм. Когда помещение довольно высокое, под стяжку подкладывают утеплитель, повышающий эффективность использования тепла, отдаваемого отопительным контуром.

Самым популярным материалом для подложки является экструдированный пенополистирол. У него сопротивление теплопередачи значительно ниже, чем у бетона.

При устройстве стяжки, чтобы уравновесить линейные расширения бетона, периметр помещения оформляют демпферной лентой. Важно правильно выбрать ее толщину. Специалисты советуют при площади помещения, не превышающей 100 м², устраивать 5 мм компенсирующий слой.

Если значения площади больше за счет длины, превышающей 10 м, толщину высчитывают по формуле:

b = 0,55*L, где

L – это длина комнаты в м.

Выводы и полезное видео по теме

О расчете и монтаже теплого гидравлического пола этот видеоматериал:

В видео предоставлены практичные рекомендации по укладке пола. Информация поможет избежать ошибок, которые обычно допускают любители:

Расчет делает возможным спроектировать систему «теплый пол» с оптимальными эксплуатационными показателями. Допустимо смонтировать отопление, пользуясь паспортными данными и рекомендациями.

Оно будет работать, но профессионалы советуют все таки потратить время на расчет, чтобы в итоге система расходовала меньше энергии.

Имеете опыт в проведении расчета теплого пола и подготовки проекта отопительного контура? Или остались вопросы по теме? Пожалуйста, делитесь своим мнением и оставляйте комментарии.

Устройство напольного обогрева квартиры либо частного дома начинается с расчетов. Трубы или греющие кабели нужно правильно выбрать по удельной тепловой мощности и уложить с определенным шагом. Практика показывает: целиком полагаться на опыт наемных строителей нельзя, схему укладки лучше разработать самостоятельно. Как рассчитать электрический и водяной теплый пол доступными методами, рассказывается в дальнейшей инструкции.

Выясняем потребную тепловую мощность

Для расчета всех параметров будущего теплого пола – водяного или электрического – надо определить, сколько Ватт теплоты подать на обогрев конкретного помещения. Предлагаем посчитать требуемую мощность отопления простейшим способом – по площади либо объему комнаты.

Совет. Монтаж напольных греющих контуров – удовольствие недешевое. Цена работ с учетом материалов и комплектующих колеблется в диапазоне 5—8 у. е. за квадратный метр (без установки и подключения котла). Если вы планируете нанимать бригаду мастеров и не располагаете проектом системы отопления, требуйте выполнения всех расчетов от исполнителей, потом сравните результаты.

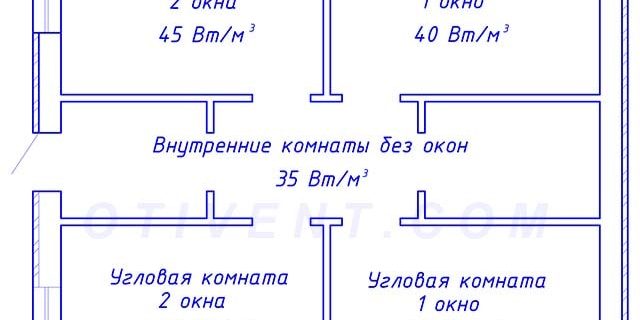

В качестве примера используем планировку небольшого одноэтажного дома 100 м² (по наружному обмеру), показанную на чертеже. Заметьте, угловые комнаты со световыми проемами и внешними стенами потеряют гораздо больше тепла зимой, нежели внутренние – коридор, санузел и прихожая. Нюанс учтен в предлагаемой методике:

1. Путем обмеров и перемножения длин выясните квадратуру каждого помещения.
2. Площади комнат с одной наружной стенкой и световым проемом умножьте на 0.1 кВт. К данной категории относятся и центральные помещения (в примере – прихожая, ванна и коридор).
3. На обогрев комнат, расположенных в углах здания, потребуется выделить больше тепловой энергии. Квадратуру помещения с двумя внешними стенами и окном следует помножить на 0.12 кВт (кухня и детская).
4. Если в угловой комнате присутствует 2 и более оконных проема, площадь умножается на 0.13 кВт (гостиная и спальня на планировке).

Результаты вычислений – это требуемая теплоотдача отопительных контуров либо радиаторов в киловаттах отдельно по каждому помещению. С полученными цифрами можно переходить к следующему этапу расчета.

Примечание. Указанные величины справедливы для средней полосы РФ и Республики Беларусь. Для жилищ, расположенных на юге, значения тепловой мощности необходимо умножить на коэффициент 0.7. В северных регионах к результатам применяется повышающий коэффициент 1.5—2.

Вышеописанная методика не годится для комнат с потолками 3 и более метров. В подобных случаях потребное количество теплоты считается по объему помещений, умножаемому на 35, 40 или 45 Вт в зависимости от расположения внутри здания. Подробно расчет нагрузки на систему отопления изложен в отдельной статье.

Расчет водяных греющих контуров

Выяснив, какую мощность теплового потока обязан выдавать теплый пол в каждой комнате, рассчитайте его основные параметры в следующем порядке:

1. Определите расход теплоносителя, обеспечивающий необходимую теплоотдачу контуров. Узнайте и откорректируйте температуру поверхности напольного покрытия.
2. Вычислите шаг укладки петель, а также температуру теплоносителя в подающей и обратной линии.
3. Выясните длину трубы в контуре.

Прежде чем сделать дальнейшие расчеты, хотим предостеречь от использования теплых полов в качестве основной и единственной системы отопления. По мнению многих экспертов, в том числе Владимира Сухорукова, напольный обогрев должен работать совместно с обычными батареями по таким причинам:

• водяные контуры прогревают приличную массу бетонной стяжки, а потому довольно инертны и медленно реагируют на изменение температуры теплоносителя;
• радиаторы хорошо поддаются ручной и автоматической регулировке, быстро реагируют на рост или падение температуры сетевой воды;
• чтобы отопить объем комнаты без батарей, трубы должны разогреть поверхность до 28—33 °С, создавая ощущение духоты в комнате;
• соответственно, теплоноситель придется нагреть до 50—55 °С, экономичный температурный график водяных полов – 45—35 °С.

Отсюда рекомендация. Теплые полы стоит рассчитывать под максимально комфортную температуру поверхности +26 °С и дополнительно смонтировать радиаторную сеть, способную функционировать автономно, отдельно от напольного отопления. Она догреет воздух до желаемой температуры и станет ее поддерживать в автоматическом режиме.

Если вы решите не монтировать батареи конвекционного отопления из-за повышения стоимости строительства, все равно можете пользоваться изложенным далее расчетом, дабы выяснить метраж контуров, диаметр и шаг укладки трубопроводов. Пояснения нашего эксперта касательно установки радиаторов:

Расход теплоносителя и температура покрытия

Предлагаемая расчетная методика основана на графическом способе решения. Но объем воды, проходящей через контур в течение 1 часа, нужно знать для правильной настройки ротаметров распределительного коллектора, выполнения гидравлического расчета и подбора циркуляционного насоса по производительности.

Расход отопительной воды считается по формуле:

Расшифровка обозначений:

• G – искомое значение расхода, единицы измерения – кг/ч;
• Q – тепловая мощность, расходуемая на обогрев помещения (посчитана в предыдущем разделе), Вт;
• Δt – разница температур теплоносителя в подающей и обратной ветке, для греющего пола обычно принимается равной 10 °С.

Пример. На обогрев гостиной площадью 15.75 м² понадобится 15.75 х 130 = 2048 Вт теплоты. Часовой расход нагретой воды составит G = 0.86 х 2048 / 10 = 176.13 кг/ч.

Чтобы выяснить температуру поверхности полов, необходимо знать тип покрытия, поскольку плитка, линолеум и деревянный паркет (ламинат) пропускают тепловой поток по-разному. Предположим, в упомянутой гостиной планируется стелить линолеум, тогда обращаемся к номограмме, где отражены такие параметры:

• перепад между средней температурой теплоносителя и воздухом гостиной;
• удельная теплоотдача с 1 м² полов;
• соответствующая ей температура поверхности;
• графики для шага раскладки труб от 10 до 35 см.

Чтобы определить степень нагрева покрытия, выбираем номограмму, составленную для линолеума. Смотрим на удельную теплоотдачу – в гостиной она равна более 120 Вт/м², что соответствует температуре 31 °С. Ранее мы договорились, что данный показатель слишком велик и принимаем к расчету оптимальное значение – 26 °С. Тогда удельная тепловая мощность q составит 68 Вт/м².

Недостаток теплоты, возмещаемой радиаторами, посчитать нетрудно. В нашем примере найденное значение q умножаем на площадь гостиной, полученную цифру отнимаем от рассчитанного ранее показателя мощности: 2048 Вт — 68 Вт/м² х 15.75 м² = 977 Вт.

Соответственно, изменится количество теплоносителя, потребляемого напольной системой. Расход уменьшится до 0.86 х 1071 / 10 = 92,1 кг/ч.

Примечание. Аналогичные готовые графики составлены для других типов покрытий – плитки из керамогранита, ламината и толстого паркета, номограммы приведены по ходу статьи. Расчеты напольного отопления, устраиваемого в деревянных перекрытиях «сухим» способом, выполняйте по графикам для керамической плитки.

Шаг укладки и температура воды

Для напольного отопления частных домов и квартир принято укладывать трубы из металлопластика либо сшитого полиэтилена диаметром 16 х 2 мм (Ду10). Приведенные номограммы разработаны именно под эти полимерные материалы.

Выбор шага раскладки произведем на примере гостиной одноэтажного дома:

1. Используя ту же номограмму, составленную для синтетического покрытия (линолеума), выбираем график с интервалом 15 см.
2. Из точки пересечения графика с зеленой линией опускаемся на шкалу перепадов температур, получаем tп = 19 °С.
3. Находим значение средней температуры теплоносителя tср по формуле:

Здесь обозначение tв показывает желаемую температуру воздуха в гостиной, принимаем +22 °С. Считаем tср: 19 + 22 = 41 °С. Зная, что разность температур между подачей и обраткой Δt равна 10 градусов, несложно выяснить температурный график: 41 ± 5 = 46/36 °С.

Обратите внимание: если взять больший интервал между греющими трубопроводами (например, 20 см), то теплоноситель понадобится греть сильнее. В подающей линии придется держать 48 °С, в обратной — 38 °С.

Сделанный расчет температурного графика поможет верно подобрать трехходовой смесительный клапан, который нужно установить на коллекторе водяного теплого пола. При охлаждении обратной воды из контуров до 36 градусов он станет подмешивать горячий теплоноситель от газового (или другого) котла. По достижении 46 °С клапан перекроет подачу, а насос заставит воду вращаться по контурам, пока она снова не остынет.

Длина трубы и окончательные результаты

Обозначив интервал укладки петель латинской буквой b и переведя единицы в метры, рассчитайте длину трубы по формуле:

Буквой F обозначается площадь комнаты в квадратных метрах. Длина трубы в гостиной из нашего примера составит L = 15.75 м² / 0.15 м = 105 м. Здесь мы сталкиваемся со следующей проблемой: чтобы бетонный монолит прогревался равномерно, протяженность контура не должна превышать 100 м, а гидравлическое сопротивление – 20 кПа. В гостиную требуется положить 105 м плюс длина подводок, чтобы подключить нагревательный контур к гребенке.

Важный момент. Перед выполнением расчетов набросайте схему с планом дома и отведите место шкафу с коллектором. На чертеже гребенка стоит в коридоре – расстояние до всех помещений примерно одинаковое.

Как решить вопрос с большой протяженностью трубы:

1. Разбить площадь гостиной на 2 греющих контура одинаковых размеров.
2. Длину одного трубопровода определить с учетом подключения к коллектору – (105 + 5) / 2 = 55 м.
3. Сделать между двумя монолитами деформационный шов, позволяющий плитам расширяться от нагрева, не разрушая друг друга.

Чтобы правильно залить 2 плиты с деформационным швом, внимательно изучите представленную схему. Основание и утепление пенопластом у монолитов общее, разделяется лишь верхняя часть «пирога» — стяжка с трубами внутри.

Совет. Если длина контуров не превышает 60 метров, вместо дополнительного насоса и трехходового клапана рекомендуется поставить на гребенку теплых полов термоголовки RTL. Элемент ограничивает движение обратного потока, пока температура теплоносителя не достигнет расчетной (в данном примере – 36 °С).

Остается рассчитать параметры напольных контуров в остальных комнатах одноэтажного дома. Предположим, что спальня и детская застелена ламинатом, кухня – керамической плиткой. Пользуясь номограммами для указанных покрытий, выполняем расчеты, результаты заносим в общую таблицу.

Примечание. Температура напольного покрытия в детской ограничена на уровне 24 °С по требованиям санитарных нормативов. Предложенная расчетная методика опубликована в книге В. В. Покотилова «Системы водяного отопления», изданной в 2008 г.

Санузел лучше подогревать резистивным кабелем либо матами, поскольку в данном помещении жильцы пребывают не постоянно. Как рассчитываются электрический нагрев пола, читаем ниже. Если подобные вычисления кажутся вам слишком сложными, воспользуйтесь программами от ведущих производителей отопительного оборудования – Valtec, Herz Armaturen. Инструкция по применению показана на видео:

Особенности электрических напольных систем

Технология подготовки и раскладки электронагревательных элементов отличаются от устройства водяных контуров и зависит от типа выбранных нагревательных элементов:

• резистивные кабели, углеродные стержни и кабельные маты допускается укладывать «сухим» (прямо под покрытие) и «мокрым» способом (под стяжку либо плиточный клей);
• карбоновые инфракрасные пленки, показанные на фото, лучше использовать в качестве подложки под покрытие без заливки стяжки, хотя некоторые производители допускают укладку под кафельную плитку.

Для справки. Саморегулирующиеся стержневые системы представляют собой карбоновые нагревательные элементы, соединенные параллельно двумя проводниками. В случае перегорания одного стержня оставшиеся элементы увеличат мощность нагрева и продолжат отапливать комнату.

Электронагревательным элементам присущи 3 особенности:

• равномерная теплоотдача по всей длине;
• интенсивностью нагрева и температурой поверхности управляет терморегулятор, ориентирующийся на показания датчиков;
• нетерпимость к перегреву.

Последнее свойство – самое неприятное. Если на участке контура заставить полы мебелью без ножек или стационарной бытовой техникой, нарушится теплообмен с окружающим воздухом. Кабельные и пленочные системы станут перегреваться и прослужат недолго. Все нюансы данной проблемы освещены в очередном видео:

Саморегулирующиеся стержни спокойно переносят подобные вещи, но здесь начинает влиять другой фактор – покупать и закладывать дорогие карбоновые нагреватели под мебель нерационально.

Подбор кабельных и пленочных нагревателей

В связи с перечисленными моментами расчет электрического подогрева несколько упрощается, параметры кабельного теплого пола определяются следующим образом:

1. Вычислите количество теплоты, нужное для отопления конкретного помещения (смотри раздел первый).
2. Нарисуйте планировку комнаты с расположением стационарной мебели и бытовой техники. Чертеж делайте в масштабе к реальным размерам шкафов, стиральных машин и так далее.
3. Посчитайте свободную площадь комнаты, отняв квадратуру занятых участков.
4. Найденное ранее количество тепла следует распределить на оставшуюся площадь. Разделите потребную мощность на квадратуру свободного участка – получите теплоотдачу с 1 м².
5. Резистивные кабели и маты с тепловой мощностью 9—25 Вт/м. п. продаются фиксированной длины. Выберите по каталогу производителя нагревательный элемент по требуемой теплоотдаче.
6. Квадратуру свободного участка поделите на длину выбранного изделия – узнаете шаг раскладки кабеля.

Пример расчета санузла одноэтажного дома площадью 6 м², из которых 2.5 м² заняты ванной, раковиной и шкафчиком. Квадратура свободного участка – 3.5 м², потребная тепловая мощность – 600 Вт. По каталогу известного бренда Devi выбираем двухжильный греющий кабель марки DEVIflex 18T длиной 37 метров с теплоотдачей 622 Вт. Делим 3,5 м² на 37 м, получаем шаг укладки 0.095 м, округленно – 10 см.

Примечание. Еще проще подбирать кабельные маты – производитель указывает площадь, занимаемую нагревательным элементом. Для санузла подходит изделие мощностью 635 Вт марки DEVImat 200T, рассчитанное на квадратуру 3.45 м. кв.

Аналогичным образом рассчитываются и подбираются пленочные нагреватели, закладываемые под напольное покрытие. Маленький нюанс: при монтаже карбоновой пленки либо резистивного кабеля в жилых комнатах делается минимальный отступ от перегородок 150 мм. Эти полосы вдоль стен тоже придется отнять от общей квадратуры. На лоджиях, балконах и ванных комнатах этот отступ принимается равным шагу укладки (в примере – 10 см).

Заключение

В приведенной расчетной методике не упоминается об утеплении «пирога» теплого пола со стороны грунта либо перекрытия. Причина проста: теплоизоляция должна присутствовать в любом случае, на земле – 10 см пенопласта или плотной минеральной ваты, по перекрытию – 20 мм экструдированного пенополистирола. Точный расчет материала и толщины утеплителя – обширная тема для отдельной публикации.

Если ход вычислений показался вам чересчур сложным, попробуйте использовать онлайн-средства – калькуляторы, выкладываемые на различных сайтах. Но помните – результаты подсчетов необходимо проверять с помощью специализированных программ либо предложенным графическим способом. Пример работы с программным комплексом от бренда Herz Armaturen представлен на видео.

Используемые источники:

• https://pol-exp.com/kak-rasschitat-teplyj-pol/
• https://sovet-ingenera.com/otoplenie/teply-pol/raschet-teplogo-pola.html
• https://otivent.com/raschet-vodjanogo-teplogo-pola

</h3>

</table>

</ul></ul>

</ul>
