Как правильно выбрать и установить пластиковый кран своими руками?

<index>

В наше время очень часто для прокладки трубопроводов в и отопительных систем используются пластиковые трубы ПВХ (поливинилхлоридные) и ПНД (полиэтилен низкого давления). Это значительно упрощает процесс монтажных работ и делает его доступным для рук человека, не имеющего профессиональных навыков. Здесь не требуется быть сварщиком, пользоваться болгаркой для порезки и т.д.

Но если с трубами вопросов не возникает давно, то вопросы к запорной арматуре еще существуют. Каким же образом вмонтировать краны в систему из пластиковых труб и, главное, какие краны использовать? Именно об этом и пойдет речь в нашей статье.

Пластиковые краны

Для перекрытия или ограничения потока в пластиковом трубопроводе используются пластиковые вентили (краны), которые, из-за их строения, принято называть шаровыми.

Дело в том, что сам запорный механизм пластикового крана имеет форму шара со сквозным отверстием, который вращается внутри полой сферы на 90ºC.

В зависимости от положения открыто – закрыто, шар проворачивается либо отверстием, либо глухой стороной относительно потока жидкости.

В кранах малого диаметра (до 150 мм) запорный механизм приводится в действие с помощью рычага, в устройствах с большим диаметром используют электро– пневмо- или гидропривод.

Корпус кранов, которые можно поставить на трубу ПВХ или ПНД выполняется из того же вида пластика, что и другие элементы трубопровода и монтируется таким же способом.

Плюсы и минусы пластиковых кранов

Шаровые пластиковые вентили значительно отличаются от своих аналогов, выполненных из других материалов, и имеют множество преимуществ перед ними. Однако имеют и свои недостатки.

Рассмотри подробнее.

Из достоинств это:

• долговечность. Срок службы таких кранов составляет 25 и более лет. Зависит данный параметр, в первую очередь, от условий эксплуатации;
• надежность, обусловленная простотой конструкции;
• доступность, которая обеспечивается низкой себестоимостью материала;
• небольшой вес изделия. Этот параметр значительно упрощает процесс транспортировки и монтажа, делает возможным проведение монтажных работ своими руками без помощников и дополнительного оборудования;
• высокий уровень герметичности;
• пластиковые изделия ПВХ и ПНД не подвержены коррозии, грибкам, оседанию осадка;

• устойчивость к химически активным веществам, к примеру, к кислотным и щелочным соединениям, которые используют для прочистки водопроводов и канализаций;
• шаровые пластиковые вентили всегда изготавливаются в полнопроходных вариантах (диаметр отверстия в шаре соответствует внутреннему диаметру трубы), благодаря чему в них нет места для скопления мусора;
• во время эксплуатации изделие не нуждается в профилактиках и техобслуживании;
• экологичность. Трубы и краны ПВХ и ПНД могут использоваться для питьевой, как холодной, так и горячей воды;

Из недостатков:

• пластиковые вентили рекомендуют использовать лишь для полного перекрытия или открытия потока жидкости. При эксплуатации с целью регулировки напора срок службы изделия значительно сокращается;
• пластиковые фитинги рассчитаны на меньшее давление и температуру, чем металлические. При чем ПВХ более устойчивы к этим параметрам, чем ПНД.

Виды кранов для труб ПВХ и ПНД

Хотя обе эти модификации труб выполнены из пластика, каждая из них имеет свои особенности. И это касается не только самого материала, но и сферы применения, диаметров, способа монтажа и т.д. Поэтому рассматривать виды кранов на пластиковую трубу ПВХ и ПНД мы будем отдельно.

Для труб ПВХ

Данные запорные механизмы могут устанавливаться на любую пластиковую трубу, как не армированную, так и армированную. Шаровой механизм такого крана изготавливается из нержавеющей стали, которая так же не подвержена коррозии и засорению.

Краны ПВХ рассчитаны на температуру до 95ºC и давление до 20 бар.

Применяются такие краны для монтажа водопроводных и отопительных систем. Вмонтировать запорный механизм в систему можно тем же способом, что и остальные элементы, с помощью специального паяльника для труб ПВХ.

При покупке крана нужно обращать внимание на следующее:

• кран должен быть выполнен из того же материала, что и остальные элементы трубопровода;
• диаметр запорного устройства должен соответствовать диаметру труб;
• характеристики температуры, давления и внешней среды должны соответствовать реальным параметрам, в которых он будет эксплуатироваться.

Запорная арматура для труб ПВХ изготавливается в следующих модификациях:

1. Двухсторонняя – с обеих сторон крана выведены пластиковые концовики для пайки в систему трубопровода. Применяется для перекрытия потока горячей или холодной воды в водопроводных или отопительных системах. Монтируется на трубу в вертикальном или горизонтальном положении.
2. Односторонняя – с одной стороны находится пластик для пайки, а с другой – резьба. Односторонние краны используют в тех случаях, когда нужно соединить трубопровод ПВХ с элементами из другого материала. К примеру, при монтаже отопления, подключить батарею к трубам.
3. Пластиковый вентиль используется в системах отопления и водоснабжения, по которым проходит горячая или холодная вода для ограничения потока. Данное устройство отличается от шарового механизма тем, что позволяет регулировать напор, а не только открывать или закрывать его.

Обзор пластиковых шаровых кранов для труб ПВХ (видео)

Для труб ПНД

Запорные механизмы на трубу ПНД принято классифицировать, в первую очередь, по способу монтажа. Здесь выделяют три вида:

1. Цанговые. Основной особенностью таких кранов является простота их монтажа, который легко выполнить своими руками без дополнительного оборудования и каких-либо навыков монтажных работ. Однако стоит отметить, что применяются они, в основном в бытовых целях, на трубопроводах диаметром от 20 до 110 мм.

Цанговая запорная арматуране рассчитана на системы с высоким давлением (выше 15 бар) и горячей водой (выше 45ºC).

Вмонтировать такое изделие в трубопровод очень просто. Для этого нужно обрезать две трубы, которые будут соединяться запорной арматурой так, чтобы срезы были ровными и строго перпендикулярными ходу жидкости. Надеть на обе трубы контрольные гайки. Затем вставить концы труб в пазы муфты и закрутить гайками. Кран установлен.

1. Фланцевые. Данный вид запорной арматуры применяется для трубопроводов большего диаметра (до 315 мм). Монтаж крана в общую систему производится с помощью болтов, которыми прикручиваются фланцы.

В отличие от цанговых, фланцевые изделия рассчитаны на большое давление. Благодаря химической устойчивости, такие механизмы часто используют в химической промышленности.

1. Приварные. Этот тип крана говорит сам за себя. Для их монтажа в трубопровод используют нагревательный элемент, который приправляет один элемент к другому. Такой способ соединения способен выдержать большее давление и обеспечить гарантированную герметичность.

Монтажные работы в этом случае выглядят немного сложнее.

Они могут производиться:

• встык, когда края стыкуемых элементов расплавляются при помощи специального паяльника, а затем соединяются под давлением;
• электромуфтовым способом. В этом случае используется специальная муфта, внутри которой проходит нагревательная спираль. Концы соединительных элементов помещаются внутрь муфты, расплавляются и застывают. Этот способ соединения способен обеспечить монолитность трубопровода.

</index>

Похожие статьи

Использование трехходового клапана для регулировки температурыОбзор видов латунных шаровых кранов и особенности их примененияОсобенности производства и применения газового шарового кранаТрехходовой кран — особенности эксплуатацииГлавная | Пластиковые | Как подобрать и уст­ановить кран на пласт­иковую трубу

Появление множества новых материалов привело к появлению новых комплектующих и даже новых способов соединения фрагментов трубопровода: ведь понятно, что фитинги для металлопластикового изделия и полипропиленового будут разными. Да и способы установки будут отличаться, поскольку конструкция трубопровода требует разного подхода.

Краны под пластиковые трубы необходимо выбирать с учетом особенностей материала.

Металлопластиковые водоводы

Материал представляет собой многослойный композит, где между слоями пластика располагается слой алюминиевой фольги. С одной стороны, это делает процесс сварки изделия довольно специфическим занятием. С другой – облегчает соединение запорной арматуры с водопроводом.

Для металлопластиковых водоводов применяют металлические краны. Их монтаж сварки не требует, что значительно облегчает работу. Состоят последние из гайки, цангового кольца и штуцера (он располагается на корпусе). Как поставить шаровой кран на металлопластиковую систему отопления?

1. Обрезают водовод диаметром в 25 или 32 мм так, чтобы срез был точно перпендикулярен оси, зачищают торец.
2. Надвигают гайку и цанговое кольцо. Затем изделие надевают на штуцер.
3. На место соединения выкручивают цанговое кольцо и затягивают гайку. Если требуется более высокая герметичность, наматывают фум-ленту.
4. Стыковку с другой стороны выполняют точно таким же образом.

Полиэтиленовый трубопровод

Шаровой кран на пластиковую трубу из ПНД, так же как и другие фитинги изготавливают из пластика. На качестве это не сказывается, а вот общую герметичность системы обеспечивает. Монтаж выполняется несколькими способами, что определяет назначение трубопровода – отопление, водопровод и диаметр изделия.

• Цанговый – шаровой кран в этом случае не имеет штуцера, так что монтаж его производится несколько иначе. Пластиковую трубу обрезают точно перпендикулярно и снимают фаску, затем надевают на него стопорное и уплотнительное кольцо, а затем уже надевают гайку и цанговое кольцо. Остальные действия аналогичны схеме крепления арматуры на металлопластиковые водоводы.

• Фальцевый – соединение пластиковы­х труб с запорной арматурой производят за счет болтового крепления через отверстия в фальцах. В быту этот метод встречается крайне редко.
• Приварной – обычно требуется для водопроводов и обогревательной системы с диаметром, куда большими, чем 25 или 32 мм. Здесь ничего выкручивать и надевать не надо. Кран и срез изделия свариваются специальным паяльником либо соединяются через электромуфту. Последний способ удобнее, так как не требует удерживать детали в руках для сваривания. На соединяемые концы накладывается муфта, к ней подключается ток, и изделия свариваются.

Как поставить фитинги на изделия из ПНД, подробно рассматривается на видео.

Полипропиленовые системы отопления

Полипропилен обладает куда большей жесткостью и твердостью, чем полиэтилен. Трубопровод из ПП собирают при помощи сварки и установка вентилей не исключение. Фитинг такого рода имеет вид муфты, для монтажа потребуется сварочный аппарат.

Как поставить кран на­ пластиковую трубу РР?

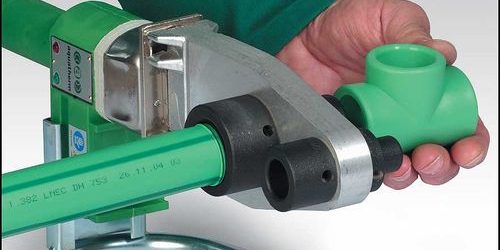

1. На паяльный прибор закрепляют насадки требуемого диаметра, включают прибор и разогревают до нужной температуры.
2. Концы соединяемых фрагментов зачищают.
3. Муфту и пластиковую трубу вставляют в нагретую насадку и ожидают, пока срезы изделия не станут мягкими. Необходимое для этого время указывается в инструкции к аппарату.
4. Концы вынимают из насадки и соединяют друг с другом с тем, чтобы пластик сплавился в одно целое. Выкручивать и менять положение изделия в этот момент ни в коем случае нельзя. Время удержания зависит от материала и толщины стенок изделия.
5. Таким же образом закрепляют элемент с другой стороны.

ПВХ-трубопровод

Шаровые краны для пла­стиковых труб ПВХ – специальный вид арматуры. Соединяются они резьбовым способом. Но чтобы поставить деталь, нужно к водоводам приклеить специальные наконечники. Последние входят в комплект с изделием.

Похожие статьиХарактеристики и виды телескопических трубХарактеристики и применение больших пластиковых трубРасшифровка основных маркировок полипропиленовых трубО сайте

Появление множества новых материалов привело к появлению новых комплектующих и даже новых способов соединения фрагментов трубопровода: ведь понятно, что фитинги для металлопластикового изделия и полипропиленового будут разными. Да и способы установки будут отличаться, поскольку конструкция трубопровода требует разного подхода.

Краны под пластиковые трубы необходимо выбирать с учетом особенностей материала.

Металлопластиковые водоводы

Материал представляет собой многослойный композит, где между слоями пластика располагается слой алюминиевой фольги. С одной стороны, это делает процесс сварки изделия довольно специфическим занятием. С другой – облегчает соединение запорной арматуры с водопроводом.

Для металлопластиковых водоводов применяют металлические краны. Их монтаж сварки не требует, что значительно облегчает работу. Состоят последние из гайки, цангового кольца и штуцера (он располагается на корпусе). Как поставить шаровой кран на металлопластиковую систему отопления?

1. Обрезают водовод диаметром в 25 или 32 мм так, чтобы срез был точно перпендикулярен оси, зачищают торец.
2. Надвигают гайку и цанговое кольцо. Затем изделие надевают на штуцер.
3. На место соединения выкручивают цанговое кольцо и затягивают гайку. Если требуется более высокая герметичность, наматывают фум-ленту.
4. Стыковку с другой стороны выполняют точно таким же образом.

Полиэтиленовый трубопровод

Шаровой кран на пластиковую трубу из ПНД, так же как и другие фитинги изготавливают из пластика. На качестве это не сказывается, а вот общую герметичность системы обеспечивает. Монтаж выполняется несколькими способами, что определяет назначение трубопровода – отопление, водопровод и диаметр изделия.

• Цанговый – шаровой кран в этом случае не имеет штуцера, так что монтаж его производится несколько иначе. Пластиковую трубу обрезают точно перпендикулярно и снимают фаску, затем надевают на него стопорное и уплотнительное кольцо, а затем уже надевают гайку и цанговое кольцо. Остальные действия аналогичны схеме крепления арматуры на металлопластиковые водоводы.

• Фальцевый – соединение пластиковы­х труб с запорной арматурой производят за счет болтового крепления через отверстия в фальцах. В быту этот метод встречается крайне редко.
• Приварной – обычно требуется для водопроводов и обогревательной системы с диаметром, куда большими, чем 25 или 32 мм. Здесь ничего выкручивать и надевать не надо. Кран и срез изделия свариваются специальным паяльником либо соединяются через электромуфту. Последний способ удобнее, так как не требует удерживать детали в руках для сваривания. На соединяемые концы накладывается муфта, к ней подключается ток, и изделия свариваются.

Как поставить фитинги на изделия из ПНД, подробно рассматривается на видео.

Полипропиленовые системы отопления

Полипропилен обладает куда большей жесткостью и твердостью, чем полиэтилен. Трубопровод из ПП собирают при помощи сварки и установка вентилей не исключение. Фитинг такого рода имеет вид муфты, для монтажа потребуется сварочный аппарат.

Как поставить кран на­ пластиковую трубу РР?

1. На паяльный прибор закрепляют насадки требуемого диаметра, включают прибор и разогревают до нужной температуры.
2. Концы соединяемых фрагментов зачищают.
3. Муфту и пластиковую трубу вставляют в нагретую насадку и ожидают, пока срезы изделия не станут мягкими. Необходимое для этого время указывается в инструкции к аппарату.
4. Концы вынимают из насадки и соединяют друг с другом с тем, чтобы пластик сплавился в одно целое. Выкручивать и менять положение изделия в этот момент ни в коем случае нельзя. Время удержания зависит от материала и толщины стенок изделия.
5. Таким же образом закрепляют элемент с другой стороны.

ПВХ-трубопровод

Шаровые краны для пла­стиковых труб ПВХ – специальный вид арматуры. Соединяются они резьбовым способом. Но чтобы поставить деталь, нужно к водоводам приклеить специальные наконечники. Последние входят в комплект с изделием.

Все без исключения трубопроводы, будь то водопровод или отопление, монтируются с установкой запорной арматуры. Кран необходим для отключения отдельного участка трубопровода от общей магистрали.

Существует множество разновидностей кранов, отличающихся своим устройством и принципом работы. Многие модели предназначены для определенных труб. В этой статье мы рассмотрим виды запорной арматуры, узнаем, как соединить трубу ПНД с краном и какие разновидности кранов применяются при монтаже трубопровода.

Краны для труб ПНД

Для труб ПНД применяют специальные краны, отличающиеся простотой монтажа. Выбор модели крана зависит от вида пропускаемого вещества через трубопровод, его диаметра, места и способа установки. Некоторые модели подбираются под конструкцию трубопровода. Устанавливается кран в месте соединения трубы для регулировки потока, а также его перекрытия. В водопроводной системе используется шаровой кран. Его применение возможно и в газовой отрасли. Шаровые краны имеют не только внешнее отличие (для горячей воды вентили окрашены в красный цвет), но и различаются по составу материала, из которого он изготовлен. Если рассмотреть конструкцию крана, то можно выделить три вида: проходной, угловой и многоходовой.

Конструкция кранов для полиэтиленовых труб разнообразна, и зависит от приводного механизма:

• Конструкция шарового крана с ручным управлением устанавливается на трубопроводе с малым диаметром труб. Работает он от ручного поворота рукоятки, поэтому к нему должен быть всегда свободный доступ. Устанавливаются такие краны на бытовых трубопроводах, например, домашнем водопроводе.
• Хорошо себя зарекомендовали в работе краны, оснащенные редуктором. Работа этого механизма обеспечивает поворот крана с наименьшим усилием. Благодаря редуктору корпус крана имеет компактные размеры.
• На большие трубопроводы с диаметром трубы выше 150 мм устанавливают запорную арматуру не только с механическим, но и с автоматическим приводом. Для их управления применяют три вида механизма: пневматический, гидравлический или электрический. Управление механизмом крана выполняется с дальних расстояний, или же они вообще автоматизированы и срабатывают от установленных датчиков. Так, например, наличие на автоматике температурного датчика, позволяет регулировать положение механизма крана в зависимости от температуры, без участия человека.

Установка крана

Соединение шарового крана с трубой ПНД выполняют разными методами. Давайте их рассмотрим по порядку:

1. Наипростейший и самый герметичный вид монтажа получается при стыковой сварке. Правда, соединение трубы с краном получается неразъемное и в случае необходимости его демонтажа, кран придется выбрасывать. Повторно применять его уже нельзя.
2. Фланцевое соединение осуществляется путем приваривания к ПНД трубе втулки с накидными металлическими фланцами. Накидной фланец соединяется с фланцем крана болтовым соединением, а между ними кладется резиновая прокладка. Фланцевый кран рассчитан на два положения поворота, а его корпус вылит из чугуна или нержавейки. Некоторые модели имеют разборный корпус, состоящий из двух частей. Такие разборные модели кранов можно ремонтировать. Устанавливается кран на ПНД трубах большого диаметра.
3. В газопроводах, системах отопления и водопроводах с диаметром трубы до 45 мм применяют краны с муфтовым соединением. Такое соединение также считается простым и удобным в работе.
4. Краны с многоразовым штуцерным соединением монтируются гайками и ниппелями. Для уплотнения устанавливают в месте соединения прокладку.
5. Комбинированный способ установки крана включает в себя фланцевое соединение и стыковую сварку.

Сварка ПНД трубы с краном

Самый распространенный метод стыковки трубы ПНД с шаровым краном – это стыковая сварка. Она выполняется специальной установкой, в которой закрепляются оба края свариваемых заготовок. Свариваемая поверхность очищается от грязи и обезжиривается. Нагревательный элемент нагревает полиэтиленовые края трубы и крана до вязкого состояния, а механизмом аппарата они сдавливаются друг с другом. Спаянному стыку дают время остыть. Правильно сваренный стык должен иметь ровный шов одинаковой высоты.

Недостатки кранов для труб ПНД

Главный недостаток состоит в ограниченном диаметре модели. С увеличением диаметра трубы, очень тяжело подобрать кран необходимого размера. Пластиковые шаровые краны имеют высокую стоимость, чем их аналоги, но их качество работы оправдывает свою стоимость.

Обратите внимание! При частом использовании крана с неполным закрытием, например, для регулировки, запорный шар деформируется, и происходит разгерметизация.

Но, несмотря на эти недостатки, шаровые краны для труб ПНД создают удобные условия эксплуатации трубопровода. А правильный монтаж обеспечит надежное его соединение с трубой.

Видео

В этом видео вы сможете посмотреть, как соединять трубы ПНД с помощью муфт, отводов, тройников, а также как соединить трубу с шаровым краном или сделать фланцевое соединение с металлической задвижкой:

Это анимационное видео о седелке для врезки в трубу ПНД под давлением:

Честно говоря, я противник установки металлопластиковых труб на водопровод в квартирах, где осуществляется централизованная подача. В основном подается давление от 4-6 атмосфер, и по моим наблюдениям, часто места соединений трубопроводов дают течь, или их вообще разрывает от давления. Такой монтаж можно делать при низком давлении, например, в частном секторе или на даче. Если все-таки решили ставить такие трубопроводы при высоком давлении, то надо монтировать специальным прессом, т. е. опрессовать, но это все лирика, а в этой статье расскажу, как поставить кран на металлопластиковую трубу своими руками.

Популярные записи:

1-й вариант. Дешевый и простой — купить кран, где с одной стороны стандартный выход — внутренняя или наружная резьба, а с другой фитинг для подключения трубы — резьба, цанговое кольцо и гайка или двухсторонний кран под металлопластик.

Снимаем с крана гайку и цанговое кольцо. Одеваем на трубу гайку, потом цангу и пластмассовой развальцовкой нужного диаметра развальцовываем край трубы, для того чтобы она легко вставилась в пазы. Вставляем до упора, подтягиваем цанговое кольцо и накручиваем гайку. Не наматывайте на резьбу металлопластикового фитинга фум ленту, она там не нужна и эффекта ни какого не дает.

Видео процесса установки:

2-вариант, также дешевый и простой. Если нет крана с прямым подключением к трубе, то покупаете переход с металлопластика на резьбу нужного диаметра, на переходник, а только потом подключаете к трубопроводу, в такой же последовательности, как и в первом случае.

3-й вариант: пригласить специалиста с прессом, чтобы он установил переходной фитинг с резьбой для крана. Метод недешевый но самый надежный.

Плюсы и минусы монтажа

С моей точки зрения, плюс только один — простота установки. Минусов много: ненадежность соединения, даже при монтаже хорошим мастером, на горячей воде фитинги то остывают, то нагреваются, из-за этого происходит прослабление на соединении и как результат — прорыв.

Если на каком-то соединении начало подтекать, то пока Вы будете исправлять в одном месте, обязательно потечет соседнее и т. д.

Вывод: если решили ставить металлопластиковые трубы, то для надежности делайте только опрессовкой.

Здравствуйте, уважаемый читатель! Темой сегодняшней статьи будет кран пластиковый – атрибут многих современных коммуникаций из полимера.

Рассмотрим его устройство, где применяется и как его установить самому.

Что это такое и для чего он нужен

Пластиковый кран, также, как и другие виды запорной арматуры, служит для перекрытия движения содержимого по трубопроводу.

Управление арматурой осуществляется поворотом ручки.

Назначение и область применения

Предназначены подобные устройства для монтажа в полимерных трубопроводах. В зависимости от характеристик материала устанавливаются в водопроводных, отопительных, дачных поливочных системах.

Характеристики

Основными параметрами, которыми руководствуются при выборе изделий, являются:

• диаметр прохода, ДУ, он должен совпадать с сечением труб магистрали. В домашних сетях применяют чаще всего арматуру со стандартным размером (в миллиметрах и дюймах): 15 (½ дюйма), 20 (¾ дюйма) и 25 (1 дюйм);
• условное давление, на которое рассчитан клапан;
• тип присоединения;
• конструкция затвора;
• дополнительные регулировочные функции.

Из каких материалов изготавливают

Производят полимерные затворы из:

• полипропилена (ПП);
• полиэтилена (ПНД);
• поливинилхлорида (ПВХ).

Запорные и соединительные детали могут быть латунными или из нержавеющей стали.

Устройство крана

Рассматриваемая нами пластиковая арматура, как и другие её виды, состоит из:

• полимерного корпуса;
• запирающего механизма;
• уплотнителей, обеспечивающих герметичность прибора;
• ручки управления.

Схема шарового крана пластикового:

Принцип работы

Поворот рукоятки управления приводит в действие механизм затвора. В шаровом устройстве вращающийся вокруг своей оси шар либо пропускает поток через свое отверстие, либо закрывает сферой проход. Для регулировки используются другие конструкции.

Преимущества и недостатки

Пластиковые клапаны имеют свои плюсы и минусы.

Специалисты отмечают следующие достоинства этих изделий:

• не ржавеют, не подвергаются грибковым налетам, оседанию осадков, что позволяет применять их в емкостях для питьевой воды;
• удобны в монтаже и транспортировке;
• обладают легким весом;
• имеют долгий срок стабильной и надежной работы;
• отдельные виды могут устанавливаться в систему отопления.

К существенным недостаткам относят ограничения в использовании на сетях из других материалов.

Отличия крана от задвижки

Задвижки практически в автономных системах водоснабжения и отопления не используются. Краны в силу своей конструкции более удобны в управлении: для перекрытия магистрали достаточно повернуть ручку устройства на 90 градусов. В задвижке приходится крутить колесо вентиля, что занимает гораздо больше времени.

В отличие от клапанов они требуют постоянного обслуживания, ремонта, подвержены частым поломкам.

Виды и конструкции

Разный материал-пластик диктует разные способы присоединения к трубопроводу и сферы применения.

• Арматура из ПВХ и полипропилена рассчитана на работу с трубами соответствующего материала. Может выдерживать условия отопительной системы (температуру до 95° и давление до 20 бар). Монтируется пайкой с помощью специального паяльника.

Выделяют односторонние устройства, которые с одной стороны привариваются к трубе, с другой – устанавливаются на резьбу или с помощью муфты-американки.

• Затворы из полиэтилена низкого давления (ПНД) используются при температуре среды не более 45º и давлении не выше 15 бар. В основном это системы холодного водоснабжения, дачного полива.

Среди них выделяют компрессионные устройства, отличающиеся простой и легкой установкой с помощью цанги и обжимной гайки (на фото).

Компрессионный шаровый кран:

Существуют также затворы ПНД, соединяемые с трубами резьбой в различных её сочетаниях (внутренняя-внутренняя, внешняя-внутренняя и т. п.).

Наряду с ними применяются затворы с фланцевыми и сварочными способами соединений.

Из специального, очень плотного и твердого, устойчивого термопластика производят смесители для кухни и душа.

Выпускаются также пластмассовые трехходовые краны.

Срок службы

Длительность работы пластиковых клапанов, как и любого механизма, зависит от материала изготовления и условий эксплуатации. Так, некоторые съемные устройства выдерживают только десять резьбовых разъединений.

В среднем продолжительность нормальной работы полимерных кранов составляет 25 лет.

Советы по выбору

Материалы изготовления устройства и трубопровода должны быть одинаковыми.

Проходной диаметр крана подбирают в соответствии с сечением труб.

Учитывают параметры температуры и давления рабочей среды.

Указанные характеристики потребитель увидит на маркировке, которая нанесена на корпусе изделия.

Для металлопластиковых разводок устанавливают металлические затворы.

Примерная цена

Стоимость затвора определяется материалом, качеством изготовления, техническими характеристиками и производителем.

Полиэтиленовый кран (ПНД) для полива можно приобрести за 35 рублей. Полипропиленовое устройство в систему отопления – за 290 рублей, брендовые будут стоить в 2 раза дороже.

Правила монтажа и эксплуатации крана

Перед монтажом важно убедиться, что выбранное изделие по всем вышеуказанным параметрам подходит к данной системе трубопровода.

Шаг резьбы на трубе и затворном устройстве должен совпадать.

Место для установки запорного изделия выбирают таким образом, чтобы оно предоставляло свободный доступ к управлению рукояткой.

В постоянном обслуживании прибор не нуждается.

Необходимые инструменты и материалы

Комплект для установки включает набор ключей, сварочный аппарат.

Из материалов необходимо приобрести сам клапан, фум ленту или паклю, сантехническую пасту.

Ход работ

Определяют место под установку устройства. Оно должно давать возможность легко управлять краном.

Затвор присоединяется к трубе, как правило, методом сварки. Перед пайкой все тщательно размечают.

Вторую сторону присоединяют через муфту с американкой.

Компрессионные устройства присоединятся проще. Надо только зачистить и обрезать под фаску конец трубы, надеваемый на цангу. Затем её вставляют до упора и накручивают обжимную гайку.

Видео по монтажу

Установка пластикового смесителя:

Монтаж капельного полива:

Установка большого полипропиленового затвора:

Особенности эксплуатации

Шаровый пластиковый кран обязательно прокручивают ежемесячно, чтобы шар не прикипал к стенкам корпуса.

Шарнирные затворы рассчитаны только на запорные функции. Если ими начать регулировать расход воды, они быстро сломаются. Для регулировки течения потока приобретают и устанавливают вентили или устройства с регулировочными функциями.

Для удобства присоединения клапана к отопительным приборам разработан специальный разъемный узел – муфта с накидной гайкой, называемая американка.

Частые ошибки и проблемы при установке

• Плохая спайка, в результате чего соединения начинают протекать.
• Кран «закисает». Происходит чаще всего из-за того, что о затворе забыли, к ручке его не прикасались месяцами.
• Неправильный подбор клапана по типоразмерам, параметрам температуры и давления.

Советы специалистов

Выбирать кран по параметру условного давления необходимо с запасом этого показателя у изделия в два раза больше, чем в системе.

Подготавливая к работе сварной прибор, лучше сразу отрегулировать его рабочую температуру в 260° и затем не менять, поскольку это значение является оптимальным.

Приобретать пластиковые краны необходимо в специализированных магазинах, зарекомендовавших себя производителей, но не на отвалах.

Заключение

Мы рассмотрели основные вопросы, связанные с применением полимерных кранов. Надеемся, что данная информация поможет вам правильно подобрать запорную арматуру. Желаем успехов в благоустройстве вашего дома, подписывайтесь на наши статьи, делитесь своими знаниями в соцсетях.

Используемые источники:

• https://trubypro.ru/dopolnitelnye-elementy/krany/dlya-plastykovyih-trub.html
• http://trubygid.ru/kran-na-plast­ikovuyu-trubu
• https://seweerage.ru/polypropylene-pipes-as-attached-to-the-tap-how-to-choose-and-install-a-crane-on-a-plastic-pipe/
• https://vseotrube.ru/ventili-i-zadvizhki/plastikovyj-kran
