Говорить, что чугунные отопительные батареи, теряют свою актуальность, преждевременно. Как показывает практика, ни только не теряют своих фанатов, а наоборот, постоянно приобретают новых. Объяснить, такой феномен, просто. Чугун, отличается от современных материалов, прекрасной теплоотдачей, хорошим накопителем тепла и долговечностью. Из-за этого, многие хозяева, не спешат менять старую, прослужившую не одно десятилетие, систему отопления. Но всё же, как бы не был долог век обогревающей конструкции, замена или ремонт чугунных батарей, неизбежен. Поэтому знать, как правильно разобрать и собрать чугунный радиатор отопления своими руками, будет не лишнем.
Как бы не казалась, на первый взгляд, грозной поломка чугунной батареи, не спешите менять её на новую. Ремонт радиатора отопления своими руками, поможет значительно сэкономить вам денежные средства. Обычно, выход из строя отопительного прибора, заключается в накопление мусора в секциях и разрыве прокладок между ними. Разобрать, промыть оборудование внутри и заменить уплотнительные кольца между секциями, а затем собрать чугунный радиатор отопления самостоятельно, поможет быстро решить проблему. Продлить эксплуатацию сантехнического изделия, ещё на несколько пятилеток.
Как разобрать новый чугунный радиатор отопления
Случаи, когда новое сантехническое оборудование выходит из строя, не редки. Причины сбоя, различные. Как правило, это либо заводской брак, либо, не профессиональная сборка элементов, обогревающей конструкции. Бывают и другие причины, которые требуют, снять и разобрать новый чугунный радиатор отопления самостоятельно. Одна из таких, необходимость увеличить или уменьшить, иногда и такое бывает, количество секций батареи.
Не важно, какая проблема с подвигла на разборку обогревающего сантехприбора, но последовательность ремонтных действий, одинаковая. Сначала, чугунную конструкцию, необходимо отсоединить от коммуникаций и снять, с крюков фиксаторов.
Перед тем, как провести подобные мероприятия, нужно обязательно полностью слить жидкость, с отопительной системы жилого строения. Кстати, из батареи отопления, желательно тоже сразу слить воду, малость, приподняв одну из сторон. Так вы, значительно уменьшите вес конструкции и избежите многих побочных казусов. Типа, попадание жидкости на пол, с вытекающими последствиями.
Ремонтные действия, из-за большого веса сантехнического прибора, лучше всего, проводить с помощником. Надо понимать, что во время разборки и сборки чугунного радиатора отопления, не раз придётся подымать и кантовать конструкцию. Поэтому, физическая помощь, будет очень кстати. Такой подход, заметно облегчит вам процесс ремонта и сделаем его, менее травмоопасным.
Далее, снятый чугунный радиатор, укладываем плашмя, на предварительно подготовленную площадку, лицевой стороной вверх. Это может быть, деревянный щит или поддон. Затем, при помощи разводного ключа, откручиваем заглушки и футорки. Футорки – полые гайки, с внутренней и наружной резьбой, которые предназначены для присоединения отопительных труб, к обогревающему изделию.
Как отсоединить секцию у чугунной батареи
Теперь, пришло время узнать, как правильно отсоединить секцию, у чугунной батареи отопления. Для этого, нам понадобится специальный сантехнический инструмент – радиаторный ключ. В магазине, подобный слесарный инвентарь, не встретишь, но можно сделать самому, взять напрокат, в специализированном сервисе или у знакомого слесаря-сантехника. Инструмент специфический и индивидуальный, является самодельным приспособлением. Как правило, встретить двух одинаковых радиаторных ключей, не реально. Единственное их сходство – это, прямоугольный наконечник, 40 на 24 мм. Обычно, такой наконечник, приваривают к арматуре или трубе, диаметром 15-20 мм и длиной 60-80 сантиметров. С другой стороны, делают специальное ушко, чтобы была возможность вставить, для рычага, монтировку или длинный вороток.
Что необходимо определить, перед раскручиванием конструкции
Перед раскручиванием конструкции, необходимо определить направление резьбы ниппель-гайки. Обычно, оно соответствует, направлению резьбы заглушек и футорок. Но бывают и исключение. Так что, подходить к разборке чугунного радиатора отопления, нужно с полной ответственностью и не спешить сразу применять физическую силу, если что ни так. Так-же, на современных обогревающих изделиях, иногда, можно обнаружить маркировку, которая точно указывает, какая резьба: L – левая, R – правая.
Когда с направлением резьбы ниппель-гайки, определились, можно уверенно приступать к разборке чугунной батареи. Если требуется раскрутить крайние секции, то определить нужную соединяющую гайку, не составит большого труда. С сегментами, которые находятся в середине или ещё ближе, не много сложнее, но всё-же возможно. Для этого, замеряем расстояние до них, приложив, поверх конструкции, радиаторный ключ. Помечаем, на арматуре или трубе ключа, мелом или маркером, место до которого требуется всунуть радиаторный ключ, внутр изделия, чтобы раскрутить секции. Далее, засовываем самодельный инструмент, до отмеченного ранее, расстояния, слегка его проворачивая. Такие поступательные вращения, позволят слесарному приспособлению, пройти другие, встречающиеся на пути ниппель-гайки и достичь нужного отверстия.
Достигнув нужной ниппель-гайки, фиксируем в ней наконечник радиаторного ключа. После, с другой стороны слесарного приспособления, в проушину, вставляем длинный вороток или монтировку. Далее, приложив не значительные физические усилия, отворачиваем, нижнею и верхнюю, ниппель-гайку на пол-оборота. Такие же действия, производим с другой стороны батареи. И так, до полного разъединения секций. Очерёдность раскручивания гаек, позволит полностью избежать перекоса и напряжения металла, которое, хрупкий чугун, очень боится.
Разборка старого чугунного радиатора отопления
Разборка старого чугунного радиатора отопления, иногда становится очень трудоёмким процессом и не всегда, оправданным решением. От того, на сколько конструкция подвержена коррозии и, всякого рода, налётам и отложениям, зависит дальнейшая судьба прибора, эффективность и целесообразность ремонта. Поэтому, прежде чем приступать к ремонту оборудования, необходимо досконально, изучить старый чугунный радиатор отопления. Словом, провести полную ревизию сантехнического изделия.
Как правило, для разборки старого чугунного радиатора отопления своими руками, понадобятся следующие инструменты:
- Газовая горелка или паяльная лампа;
- «Болгарка», с кругом по металлу;
- Ножовка по металлу;
- Зубило и бородок;
- Тяжёлый молоток или средняя кувалда.
Где совершать разборку старой отопительной батареи
Совершать разборку старой отопительной батареи, лучше вне помещения. Наиболее приемлемый вариант – улица, положив чугунный радиатор, на что-нибудь деревянное. Перед тем, как приступать к разборке старого изделия, желательно тщательно промыть его водой. После, можно попытаться повторить все ремонтные действия, как с новым. Если попытка разобрать, открутить стягивающие ниппель-гайки, не увенчаются успехом, что вполне вероятно, тогда применяют дополнительные меры:
- Нагреть место соединения секций. Для этого, обычно используют паяльную лампу или газовую горелку. Чугунную конструкцию, в месте соединения секций, нужно хорошо прогреть по кругу. После, пока горячая, попытаться сорвать ниппель-гайку. Ели сразу открутить не удалось, как правило, делают несколько циклов нагревание-остывание. Работая, с огнём и раскаленным металлом, не нужно пренебрегать мерами предосторожности. Для ремонтных работ, используйте плотные защитные перчатки. Если этот способ не помог, то применение радикальных мер воздействия на метал, обычно помогают в корне изменить, создавшуюся тупиковую ситуацию.
- Распилить стык соединения секций. Подобное действие, наиболее эффективно и быстро, совершать, при помощи «Болгарки». При этом, пилить надо аккуратно. Главное, не переусердствовать. Лучше, резать с небольшими перерывами, а не в один заход. Так вы сможете избежать, появление трещин и сколов. Применение ножовки по металлу, поможет 100% обойти все негативные последствия, но потребует много времени и сил.
- Разбить, сломанную секцию. Когда нагревание и распиливание обогревающей конструкции, показалась вам плохой идеей, можно просто разбить, тяжёлым молотком или кувалдой, не нужный элемент изделия. Начинать колошматить, нужно с середины секции и постепенно продвигаться, к местам соединения. Но всё-же, разборка батареи отопления, не спеша и аккуратно, более приемлемый вариант. Раскол же неработающей секции, может нечаянно повредить, одну из соседних, секций оборудования.
Сборка чугунного радиатора отопления
Собрать отопительную чугунную батарею не так сложно, как кажется на первый взгляд. Сборка чугунного радиатора отопления, производится в обратном порядке. Но начинать её, следует только после проверки:
- Качества резьбовых соединений конструкции;
- Внутренних отверстий, под радиаторный ключ;
- Общее рабочее состояние секций.
Если требуется, ниппель-гайки, нужно заменить на новые. Так-же, рекомендуется устанавливать только свежие прокладки. Их делают, как правило, из паронита, но можно и силиконовые. Поверхности, устанавливаемых секций, в местах соединений, рекомендуется, зачистить наждачной бумагой. Новый секции – не исключение.
Процесс сборки батареи отопления своими руками
Продолжаем процесс сборки батареи отопления своими руками. Для этого, соединяющиеся секции, выкладываем друг против друга, на чистую, ровную поверхность и, чтобы отверстия максимально совпадали. На соединяющие ниппель-гайки надеваем прокладки, после чего, слегка их вкручиваем, в две противолежащие секции одновременно. Сначала вверху, а затем внизу. Можно и наоборот. Закручивание гаек, как и при разборке, нужно производить попеременно, избегая перекосов и напряжений металла.
На ранней стадии комплектации, обогревающего изделия, радиаторный ключ крутим без монтировки. Если ниппеля идут чётко по резьбе, без перекосов, то физических усилий, на начальном этапе сборки, не потребуются. Когда стяжка чугунных секций, подошла к финишу, то необходимо применить на ключ, некоторое усилие, вставив монтировку или вороток, в ушко слесарного приспособления. Затем, без фанатизма, подтянуть все элементы конструкции.
P.S. Как вы могли заметить, из выше изложенного текста, профессионально разобрать и собрать чугунный радиатор отопления своими руками, вполне реально и доступно, практически каждому. Как видите, стоит лишь иметь некоторые слесарные навыки и строго придерживаться инструкции и рекомендациям специалиста.
Но если сомневаетесь, в положительном результате ремонтных действий, то разобрать и собрать чугунный радиатор отопления, вам сможет помочь только профессионал. Рекомендую, воспользоваться услугами мастера «Сантехник Рязань». Так вы сэкономите ни только время, но и деньги. Обычно они требуются, на возмещение убытков, от не корректных и топорных действий, в процессе сборки или после аварийных происшествий, во время эксплуатации отопительной конструкции в капитальном сооружении.
Некоторые особенности алюминиевых радиаторов
Главным преимуществом данного устройства является его эксплуатация. В любой момент, когда потребуется, человек может добавить количество секций, что приведет к увеличению эффективности тепловой системы. Следует отметить, что алюминиевые радиаторы могут использоваться как в закрытом варианте отопительных систем, так и в открытых. При использовании данного оборудования, температура в помещении изменяется практически моментально. Главным недостатком можно считать повышенное восприятие к коррозии. К главным особенностям радиатора следует относить:
- Рабочее давление в системе отопления.
Срок использования устройства.
Размеры и варианты подводки.
Внешний вид и покраску.
Особенности алюминиевых радиаторов являются главным аспектом их цены. Чем выше цена изделия, тем эффективней оно работает и имеет лучшее качество.
Применять алюминиевые батареи можно в тех системах отопления, которые имеют давление от 6-ти до 16-ти атмосфер. Чтобы улучшить продажу изделий и повысить возможность их использования на различных объектах, некоторыми производителями было предложено разработать агрегаты, которые способны выдержать давление до 25-ти атмосфер. В квартире, нормальное давление составляет 6, максимум 8-мь атмосфер. В частном дому данный показатель не превышает 6-ти и может снизиться до 4-х атмосфер. (См. также: Как выбрать радиаторы отопления)
Сборка чугунного радиатора
Производится в обратной последовательности, отличие лишь в смене направления вращения ключа. Не забывайте о замене прокладок, лучше всего купить в магазине паронитовые, они прочнее, долговечнее и выдерживают агрессивные теплоносители (антифризы).
Вдруг не найдёте таких прокладок, можно использовать сантехнический лён. Он наматывается на правую резьбу по часовой стрелке, а на левую наоборот — против часовой стрелки. Ещё для надёжности на резьбу ниппель-гайки можно нанести герметик (например Unilock). Если использовать в системе планируете антифриз, то на подмотку краску наносить нельзя — ее разъест очень быстро и придется все перепаковывать. А это — слив системы, ее промывка, разобрать, потом собрать все секции… работы много. Так что под систему с антифризами используйте химический стойкий герметик и паронитовые прокладки.

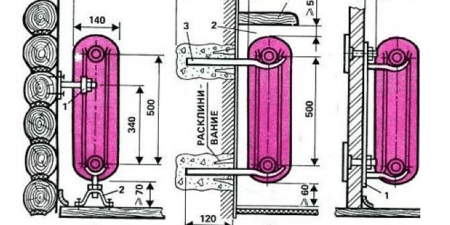

Особенности монтажа радиаторов отопления
Согласно отраслевому СНиПу, здесь необходимо придерживаться следующих нормативов:
- между батареей и полом нужно выдержать расстояние от 10 см, между отопительным прибором и подоконником – от 5 см, до ближайшей стены – 3-5 см;
- длина устройства, фиксируемого под окном, должна составлять не более 50-75% от ширины проема;
- вертикальная ось батареи (ее определяют на глаз посередине) должна продолжать аналогичный параметр окна. Здесь возможно отклонение не более 2 см;
- монтаж радиаторов наиболее целесообразен в зонах, где проявляется интенсивная циркуляция воздуха – у дверных проемов, под окнами.
Если нанести на стену теплоотражающий экран (в частности, прикрепить фольгированный материал), батарею можно расположить ближе – на расстоянии 2,5 см. Дополнительный отделочный слой способствует отражению тепла от стены, что ведет к экономии энергоресурсов и более быстрому обогреву помещения.
Технология сборки определяется видом эксплуатируемой системы и выбранной схемой подключения оборудования.
Плюсы и минусы обогревателей из алюминия
Алюминиевые радиаторы стали частыми «гостями» частных домов и квартир в домах с централизованным отоплением.
Это стало возможным благодаря тем качествам, которые завоевали сердца потребителей во всем мире:
- Алюминий является одним из лучших проводников тепла, отдавая его в окружающее пространство двумя способами: излучением и тепловой конвекцией. Эта возможность особенно востребована в отопительных системах с нестабильным напором носителя.
- Сборка секций алюминиевых радиаторов возможна без привлечения дополнительных сил. Так как их небольшой вес позволяет все сделать своими руками. Их легко как перевозить, так и устанавливать.
- Эти батареи способны выдерживать давление от 16 до 25 атмосфер, что делает их желанными на местах, которые занимали чугунные «гармошки». Существуют 2 вида алюминиевых радиаторов. Один из них подходит для автономных отопительных систем, где нагрузка редко превышает 10 атмосфер. Второй – для батарей, подключенных к централизованному обогреву, где случаются перепады до 15 атмосфер.
- Алюминиевые радиаторы стоят намного ниже стальных или биметаллических аналогов. Это один из самых важных факторов, который привлекает потребителей.
- Они легко регулируются, что позволяет создавать необходимый микроклимат в помещении и экономить при этом средства на обогреве.
- Они обладают привлекательным дизайном, который легко вписывается в любой интерьер.
Эти качества сделали батареи из алюминия востребованными во всем мире, несмотря на то, что у них есть незначительные недостатки:
- Алюминий неустойчив к образованию коррозии, но современные радиаторы обрабатываются специальными средствами, которые предотвращают ее появление. Но даже после обработки подобные обогреватели лучше держать заполненными теплоносителем, что трудно сделать в централизованной системе отопления, где сброс воды производится после каждого окончания сезона. Именно поэтому алюминиевые батареи больше востребованы в автономных системах, где подобных сбросов нет.
- Батареи этого вида склонны к завоздушиванию, поэтому в начале отопительного сезона из них нужно стравливать лишний воздух.
- Резьбовое соединение в алюминиевых моделях слабое и при сильном гидравлическом ударе на местах стыка может появиться течь. Устранить этот дефект можно, только зная, как собрать алюминиевый радиатор отопления с применением дополнительных прокладок.
Этот вид радиаторов выпускается в двух видах: цельный и секционный. Второй наиболее распространен в частных домах и квартирах.
Схемы подключения радиаторов
К отопительному контуру радиаторы отопления подключаются по нескольким схемам, к выбору которых нужно подходить очень ответственно. Дело в том, что неправильное подключение приводит к потере почти половины тепла.
Неправильное присоединение секций приводит к неравномерному прогреву системы, а нарушение технологии сборки приводит к образованию протечек и порывов
Следовательно, важно не только подобрать подходящую схему, как соединить батареи отопления между собой, но и правильно присоединить секции радиатора. В любом случае работа требует внимания и аккуратности
Радиаторы к системе отопления подключаются следующим образом:
- Последовательно.
В этом случае требуется одна труба отопительного контура.
Параллельно. В работе задействуются две трубы, друг с другом радиаторы соединяются посредством верхнего и нижнего отвода.</li> Сквозное подключение подразумевает прохождение теплоносителя через систему прибора отопления.</li></ul>
Как собрать алюминиевый радиатор
Собираем в обратной последовательности. Секции располагаем на ровной поверхности (подходящих размеров стол или просто кладём на пол). Если радиатор не новый, откручиваем торцевую заглушку и кран Маевского.
Перед монтажом следует хорошо исследовать резьбы и пазы, они должны быть качественными, без сколов и перепадов. На монтируемой секции для пробы «прогоняем» резьбу вкручивая-выкручивая ниппель
Здесь нужно обратить внимание на то, что перед резьбой под слоем заводской краски может находится прокладка. Потрите слегка торец мелкой наждачной бумагой, если она там обнаружится, то её нужно аккуратно срезать ножом с острым лезвием
Так алюминиевый радиатор выглядит в разрезе
Перед тем, как добавить секции радиатора отопления, обязательно зачищаем торцы до гладкой поверхности. Снимаем даже заводскую краску. На торцах радиаторов она не нужна, а только будет способствовать раннему проявлению течей. Под краску рано или поздно начнет просачиваться теплоноситель. В случае с незамерзающими жидкостями это произойдет очень скоро, если используется в системе вода, то не очень, но произойдет обязательно. И тогда между секциями начнет подтекать теплоноситель, хотя прокладки еще в идеальном состоянии. А все дело в том, что краска на торцах расслоилась или ее разъело, появились микротрещины. Так что обязательно зачищаем торцы до чистого металла, но используем мелкую наждачную бумагу, чтобы поверхность металла была гладкой и без царапин. Это гарантирует эксплуатации системы без течи в радиаторах.
Для лучшей герметичности торцы потом нужно обезжирить (можно бензином). Обезжиривают также и прокладки, но их нужно вымыть обычным мыльным раствором. Для системы, которая будет заполняться водой обезжиривание — необязательная процедура, а для систем, которые будет работать на антифризах ее проводить нужно. Антифризы имеют большую текучесть и просачиваются в самые мельчайшие поры. После того, как все высохнет начинаем собирать алюминиевые радиаторы.
Затем наживляем на пол-оборота обе ниппель-гайки. Сверху на ниппель одеваются термостойкие паронитовые (силиконовые) прокладки для герметизации стыков. Теперь берём секцию, которую нужно прикрутить и плотно приставляем к гайкам, проверяя плотность их прилегания. Далее, вставляем ключ в верхнее отверстие и закручиваем на 1-2 оборота. При этом пока не пользуемся рычагом. Крутим руками. Затем проделываем ту же операцию и в нижнем отверстии. Повторяем несколько раз, поочередно на несколько оборотов затягивая обе гайки.
Секции откручиваем постепенно, на один -два оборота гайки то снизу, то сверху
Закручиваем настолько, насколько хватит сил. Только после ручной затяжки можно пользоваться рычагом. Это нужно делать в два этапа на каждом ниппеле. Чрезмерных усилий лучше не прикладывать при финальной затяжке ниппелей, поскольку можно легко сорвать резьбу: алюминий мягкий металл, не забываем.
Если секция собрана полностью, на неиспользованные отверстия с одной стороны накручиваем заглушку, а с другой — кран «Маевского» (для выпуска воздуха из системы). Теперь вы знаете, как собрать секции радиатора отопления и при необходимости сможете дорастить несколько секций.
Виды систем отопления
Здесь выделяют 3 категории – однотрубную, двухтрубную и коллекторную, они отличаются уровнем теплообеспечения и спецификой соединения конструктивных элементов.
Виды систем отопления
Однотрубная
Оборудование объединяется в связку таким образом, чтобы теплоноситель двигался лишь по одной трубе, последовательно проходил через каждый радиатор и уже остывшим поступал в котел. Такой простой способ монтажа повсеместно используется в многоэтажных домах. Недостаток решения: через каждую следующую батарею проходит все более остывающая вода, соответственно помещения хуже прогреваются. Здесь нет возможности индивидуального ремонта одного радиатора, в экстренной ситуации придется отключать стояк.
Двухтрубная
Благодаря параллельному соединению батарей горячий теплоноситель поступает к каждой из них по одной трубе по отдельности. Весь комплекс оборудования прогревается равномерно, остывшая вода стекает в обособленную обратную трубу, по которой переводится в котел, где повторно нагревается. Здесь также не сложно собрать систему, при необходимости замены нужно отсоединить лишь один радиатор.
Коллекторная
Эта сложная схема используется для теплообеспечения коттеджей: к каждому радиатору необходимо подвести отдельные трубы. Обычно к ее монтажу привлекают профессионалов.
Инструкция по подключению алюминиевых радиаторов
В зависимости от типа отопительного прибора и того, какая обвязка радиатора отопления используется, существует несколько вариантов установки. Описать все варианты в одной статье невозможно, поэтому мы кратко расскажем, как правильно установить алюминиевый радиатор отопления на примере его секционной разновидности.
Необходимые комплектующие для радиатора
Для монтажа понадобятся следующие комплектующие:
- На коллекторах в заводских условиях выполнена правая и левая резьба с соответствующей стороны. Они нужны для добавления секций. Для перехода на правостороннюю резьбу понадобятся переходники.
- Чтобы закрыть оставшиеся два входа, понадобятся заглушки с внешней резьбой, которая соответствует купленному переходнику.
- Иногда на верхнем коллекторе ставят не заглушку, а кран Маевского для спуска скопившегося воздуха.
Комплектующие детали можно покупать по отдельности или в комплекте. Для удобства ремонта и замены прибора можно установить шаровые краны. Для упрощения монтажных работ лучше использовать американку (это краны с муфтовым соединением и накидной гайкой). Иногда вместо шаровых кранов устанавливают угловой или прямой терморегулятор.
Для работы понадобятся следующие инструменты:
- разводной ключ;
- уплотнительная паста;
- рожковый ключ;
- пакля;
- строительный уровень;
- перфоратор;
- угольник;
- рулетка;
- карандаш.
Процесс монтажа
Последовательность установки отопительного прибора следующая:
- Для начала нужно разметить место установки, высверлить отверстия и закрепить кронштейны. Крепежи выставляются по уровню в строго горизонтальной плоскости.
- Переходят к сборке сантехнической части. Для этого батарею укладывают на верстак и запаковывают прибор купленными комплектующими деталями.
- Затем батарею навешивают на кронштейны. Проверяют горизонтальность и вертикальность установки, а также расположение ранее установленных элементов обвязки.
- На резьбовую часть крана, которая расположена с другой стороны от накидной гайки, крепим элементы, позволяющие соединить прибор с отопительным контуром. В случае с полипропиленовыми трубами это фитинги. Для крепления к стальному трубопроводу выбирают резьбовой сгон.
- Трубную магистраль стыкуют по месту с батареей.
- После врезки в трубопровод в накидные гайки на американках укладывают уплотнительные прокладки. Радиатор герметично присоединяется к контуру обратки и подачи.
- В завершение выполняется опрессовка системы для оценки герметичности всех соединений.
Ключевые правила разборки радиаторов отопления
В зависимости от состояния и типа батареи нужно подготовить инструментарий:
- ниппельный ключ;
- болгарку либо автоген;
- кувалду, молоток;
- разводной ключ (его можно заменить комплектом гаечных ключей, имеющих разные головки);
- строительный фен;
- зубило.
Важно найти качественный ниппельный ключ: он выглядит как железный прут, на одном его конце есть головка в форме лопатки, на другом – отверстие либо ушко. Инструмент оснащен засечками, ширина секций радиатора соответствует расстоянию между ними
Во время демонтажа старой батареи вытекает грязный теплоноситель, нужно защитить пол клеенкой или большим количеством ветоши.
Разборка биметаллических и алюминиевых секционных изделий
Перед тем, как демонтировать устройство своими руками, нужно остановить подачу теплоносителя и сбросить давление. На схеме представлен биметаллический радиатор в разрезе – она поможет сориентироваться в последовательности работ.
Из чего состоит радиатор отопления
Как разобрать батарею отопления:
- нужно подождать, когда прибор остынет. Чтобы вынуть его из системы, следует открутить соединительные входные и выходные муфты;
- отодвинуть муфты по трубе от элемента обогрева и снять его с кронштейнов;
- избавиться от оставшейся внутри жидкости, положить прибор на ровную поверхность лицевой стороной вверх;
- снять и тщательно промыть фильтр, иначе в нем засохнет грязь.
Можно приступать к разделению радиатора на секции, разобравшись с направлением движения ниппель-гайки (иначе велика вероятность повреждения оборудования). Кольцеобразная гайка имеет внутренние пазы и внешнюю резьбу – правую и левую, при ее откручивании секции раздвигаются. Производители биметаллических батарей маркируют свою продукцию, обозначают направление резьбы: S – левосторонняя, D – правосторонняя
При откручивании важно придерживаться этой подсказки, чтобы не сорвать резьбу на отопительном приборе
Ниппельный ключ нужно вставить в радиатор и направить к гайке с помощью насечек на инструменте, воспользоваться рычагом и сдвинуть соединительный элемент. Здесь пригодится помощник – он будет удерживать батарею в ровном положении. После разъединения нужно осмотреть размещенные между секциями металлические прокладки – те, что сохранились в хорошем состоянии, можно использовать повторно, силиконовые подлежат обязательной замене.
Как разобрать чугунную батарею отопления
Такие изделия обычно используются десятилетиями, их сложно демонтировать без серьезных повреждений. Чтобы вынуть прибор из места крепления, нужно раскрутить входные и выходные сгоны. Если они не сдвинутся с места, придется воспользоваться автогеном либо болгаркой – срезать соединения. Оборудование нуждается в промывке, далее его нужно уложить на рабочую поверхность.
Чтобы разобрать чугунный радиатор отопления раскрутите входные и выходные сгоны
При длительной эксплуатации компоненты конструкции прикипают друг к другу, разборка не нового чугунного радиатора подразумевает применение большой физической силы. Если не получается открутить гайку, ее следует нагреть автогеном, строительным феном, паяльной лампой. Изъеденные ржавчиной соединительные пазы не удастся разобрать вручную, но если разбить их кувалдой, можно в процессе разрушить всю конструкцию. Сложнее, но эффективнее будет распилка стыков ножовкой по металлу либо болгаркой. После вывода из системы поврежденной секции необходимо выбить молотком и зубилом ниппель-гайку. Общий вес конструкции – 75 кг, здесь не обойтись без помощника.
<index>
Сборка новой системы отопления проводится с учетом мощности всех приборов. При правильных расчетах радиаторы и трубопровод подают нужное количество тепла. Но если не учитываются теплопотери из-за больших окон, проемов дверей или малого утепления дома, приходится наращивать секции батарей. Качественные радиаторы отопления позволяют не только дополнить, но и убрать элементы. Рассмотрим, как соединить биметаллические радиаторы между собой, что потребуется для выполнения работ своими руками.
Когда приходится наращивать секции радиаторов отопления?
Дополнять количество секций нужно только при нарушении температурного режима в помещении. Это происходит из-за снижения теплоотдачи агрегата, например, если допущены ошибки в расчетах. Но часто бывает и так, что в доме прорубаются новые окна, оборудуются дополнительные двери и с течением времени устаревает изоляционная прослойка – в этих случаях также снижается уровень получения тепла и нужно добавлять секции.
К сведению! Перед тем как ставить дополнительные элементы, следует проверить работу котла. Иногда перебои с нагреванием случаются вследствие нарушения функциональности, образования отложений внутри магистрали.
Следует знать, что стыковать можно не все биметаллические приборы отопления, в продаже предлагаются два типа изделий:
Рекомендуем к прочтению:Замена отопительных труб в квартире и как их спрятать
- Секционные. Это приборы, которые допускаются к интеграции в магистралях централизованной подачи тепла, состоят из отдельных секций. Сборка не доставит сложностей, как и наращивание ширины прибора.
- Литые. Выпускаются в цельной форме, без возможности наращивания или убавления количества секций. Пригодны для применения в тепловых системах с нестабильным давлением, проверяются под показателями давления в 100 атмосфер. Такие приборы дорого стоят, поэтому нужно тщательно просчитать все параметры мощности с учетом теплопотерь дома – изменить мощность таких радиаторов не получится.
На заметку! Покупая секционные батареи из биметаллического сплава, которые можно нарастить, хозяин дома получает возможность установки отдельного режима в каждой комнате.
Техника наращивания секций в биметаллическом радиаторе
Реклама
Если мастер уже сталкивался со сборкой системы теплоподачи, то наращивание батарей отопления не доставит больших хлопот. Сначала требуется выполнить простые расчеты, определяя мощность батарей, а затем рассчитать количество дополнительных секций.
Совет! Чтобы посчитать мощность прибора, нужно учитывать показатель теплоотдачи каждой секции – параметры указываются в техническом паспорте прибора.
Инструменты и материалы для выполнения работ
Чтобы сборка радиатора отопления своими руками была проведена быстро, мастеру пригодятся:
- дополнительные секции;
- наждачная бумага средней фракции;
- радиаторный ключ;
- гаечный или разводной ключ;
- заглушки – их должно быть 2 – с правой и левой резьбой;
- ниппели, обычно идут в комплекте с прибором отопления или его секцией;
- эластичные прокладки для установки между секциями;
- паронитовые прокладки.
Не лишним будет запастись перчатками и маской – при зачистке элементов наждаком будет немного пыли. А теперь подробнее о том, как подсоединить батарею.
Рекомендуем к прочтению:Установка и обвязка котла отопления в частном доме
Поэтапные работы по присоединению секций батареи
Перед тем как соединить два радиатора, необходимо подготовить магистраль отопления. Сначала нужно отключить циркуляцию теплоносителя и снять батарею. Сегодня все биметаллические приборы выпускаются с оснащением шаровым краном, поэтому можно демонтировать батарею даже при циркулирующем теплоносителе, например, в многоэтажном доме.
Важно! В биметаллическом радиаторе не может быть более 16 секций. Если требуется больше тепла, то формируется два отдельных отопительных прибора.
Теперь поэтапная сборка радиатора отопления своими руками:
- Демонтированный агрегат нужно уложить на ровную поверхность. Очистить от пыли и промыть изнутри для устранения накипи, отложений. Лучше всего выполнять промывку в ванной комнате, предварительно застелив дно ванной ветошью.
- Промывка выполняется так – залить внутрь батареи специальное средство для размягчения отложений, затем дать время составу подействовать, слить отработку, промыть прибор изнутри проточной водой.
- Проверить резьбовые стыки на торцах, резьба должна быть целой. Если в зоне стыка есть ржавчина, наросты или отложения, их нужно счистить наждаком. Чистую резьбу протереть ветошью, чтобы убрать возможные загрязнения, которые нарушают герметизацию приборов.
- Сухой и промытый радиатор уложить на пол. Удобнее работать, если полы застелены мягкой ветошью, так приборы не будут биться о напольное покрытие, не повредят как отделку, так и защитный верхний слой. Ровная горизонталь требуется для точного соединения без перекосов – малейшие отклонения при стыковке приведут к образованию зазоров, течи.
- Проверить качество ниппелей, резьбу на них и целостность гнезд, выложить паронитовые прокладки. Если на резьбе ниппелей есть сколы, а гнезда разбиты, детали нужно заменить.
- Сдвинуть секции между собой так, чтобы между ними оказались зажаты ниппели и паронитовые прокладки.
- Осторожно начать закручивать ниппель. С одной стороны детали резьба левая, а другая сторона оснащена правой резьбой, поэтому в процессе выполняется притягивание секций в равномерном порядке.
- Работы выполняются радиаторным ключом, который поможет не только выполнить соединение радиаторов отопления между собой, но и разобрать их, чтобы открепить ненужные секции. Для открепления ниппель крутится ключом в другую сторону.
- Немного притянув ниппели, проверить ровность стыка, закрутить ниппели до прочности на одинаковое количество оборотов.
Важно! Следует внимательно считать количество поворотов ниппеля на каждой секции, чтобы не допустить перекоса радиатора.
Зная, как увеличить батарею отопления, мастер всегда сможет обеспечить качественный прогрев помещений, но только в случае использования секционных радиаторов. После стыковки деталей прибор нужно проверить на герметичность. Сделать это можно посредством залива в батарею подкрашенной жидкости. Закрыть заглушки, оставить прибор на несколько часов, иногда для тестирования требуются сутки, а затем осмотреть стыки – если протечек нет, то сборка проведена правильно, радиатор установить на место, запустить систему в эксплуатацию.
Совет! При необходимости установки батареи в систему отопления сразу после наращивания, для проверки герметизации применяется мыльная вода. Намочить губку, протереть зоны стыка – если есть утечка, то мыло будет пениться.
</index><index>Большая батарея может без проблем обогреть просторное помещение
Процесс наращивания
Перед тем, как нарастить батарею отопления, если она чугунная, то следует помнить, что это можно делать только после окончания отопительного сезона! Ведь для того чтобы добавить новые секции таких батарей, нужно будет полностью разбирать батареи. И если это осуществлять зимой, то всю систему необходимо будет перекрывать. А если вы живете в многоквартирном доме, вряд ли кто-то из ваших соседей согласится несколько часов провести без тепла.
Поэтому такой процесс следует отложить до теплых времен. Как нарастить радиатор отопления из чугуна? Рассмотрим процесс более детально. Нам понадобятся такие инструменты:
- Радиаторный или разводной ключи;
- Ниппели четко для чугунных радиаторов (количество зависит от секций);
- Специальные прокладки, чтобы устанавливать их между секциями.
- Боковые пробки с прокладками.
Итак, перед тем, как добавить батарею отопления из чугуна, вам понадобится ее снять и разобрать. Не забудьте перед этим перекрыть воду!
Инструменты для добавления новых секций чугунной батареи
Если батареи не новые, то между секциями может появиться нарост ржавчины и грязи. Чтобы надеть прокладку и соединить секции батарей, такой нарост нужно будет удалить. Это делается или наждачкой, или металлической щеткой.
Рекомендуем к прочтению:Установка чугунных радиаторов отопления
Перед тем, как нарастить радиатор отопления, нужно разложить нашу батарею на полу и дополнительные секции.
Когда вы будете крепить ниппель, то следите за тем, какое положение у резьбы. Начинаем крутить ниппель слева, сначала лучше всего наживить его примерно на 1 виток слева радиатора отопления. Также поступаем и с правой стороной.
Наращенный чугунный радиатор отопления
Нужно обязательно следить за тем, чтобы межсекционная прокладка размещалась только посередине ниппеля. Секции радиатора должны плотно прилегать к ниппелю. Теперь вставляем радиаторный ключ в радиатор, а разводным ключом вкручиваем ниппель в секции радиатора.
Чтобы произвести качественное наращивание батарей отопления, нужно, закрутив ниппель на три-четыре оборота, перейти к другой стороне секций. По очереди мы будем затягивать секции до тех пор, пока они не будут прилегать одна к другой очень плотно.
Теперь пришло время поставить специальные боковые пробочки для радиаторов из чугуна. Не стоит также забывать про прокладки из специального материала – паронита. Если на поверхности, на которой предполагается прокладка, будет ржавчина, его нужно тоже почистить наждачной бумагой. И только теперь можно ставить пробку. Пробки нужно плотно затянуть, применяя при этом трубный ключ.
Рекомендуем к прочтению:Правила установки радиаторов отопления
Установка кранов и окраска батареи
Таким образом, мы рассмотрели, как добавить радиаторы отопления из чугуна. Если есть желание и возможности, то можно поставить на них краны. Однако стоит заметить, что недостаточное тепло в помещениях, которые отапливаются чугунными батареями, может возникнуть не только из-за того, что батареи не тянут нагрузку. Очень часто чугунные батареи красят, год за годом дополняя слой новой краски на их поверхность. Конечно, такая «шуба» сможет привести к тому, что кпд радиаторов отопления снижается на какой-то процент.
Если вы решили обновить батареи отопления, то чтобы не ухудшать кпд батарей отопления и другие их характеристики, нужно просто-напросто снять слой краски, который был до этого.
Окрашивание радиатора отопления
Помимо этого, для окрашивания стоит брать не обычную эмаль, а краску, которая не подвергается воздействию высоких температур. Обычная эмаль может со временем пожелтеть при постоянном нагревании.
Но если дело в нагрузке, то мы уже знаем, как повысить кпд батареи отопления. Чтобы не осуществлять в дальнейшем дополнительную лишнюю работу, следует с самого начала все хорошо просчитать – не только тогда, когда уже нужно добавить секции радиатора отопления, но еще при устройстве системы отопления, при замене старых батарей новыми.
Помимо всего прочего, вопрос, как улучшить теплоотдачу радиатора отопления, можно решить с помощью подбора более качественных материалов. Ведь от характеристик материалов во многом зависит эффективность системы отопления.
Как произвести наращивание радиаторов отопления, помогут наши видео материалы. Самое главное – это аккуратность в работе, и тогда у вас получится сделать отопительную систему в своем доме более эффективной.
</index><index>
Радиаторы отопления создают из разного материала. Чугунные батареи не теряют актуальности много десятилетий, долговечны, практичны, надежны. Устойчивы к коррозии, хорошо отдают тепло, просты в обслуживании. Из статьи вы узнаете, можно ли самостоятельно установить чугунные радиаторы, как это сделать.
Особенности
Приборы просты. В основе – секция, созданная при помощи литья. Различаются по:
- профилю канала;
- количеству каналов.
Секции соединяются, можно собрать конструкцию любого размера.
Плюсы:
- Универсальность. Устойчивы к:
- агрессивной среде, в отличие от конструкций из стали, алюминия;
- коррозии;
- повреждению мельчайшим фракциями, присутствующими в теплоносителе;
- скачкам давления в системе.
- Длительная эксплуатация.
- Ремонтопригодность. Стальные конструкции невозможно нарастить, заменить неисправную часть. С чугунными, добавить/убрать секции быстро, просто.
- Доступность. Устойчивы к повреждениям, поддаются ремонту, приобретение компенсируется.
- Большой ассортимент. Не нужно путать старые чугунные конструкции с современными. Сделаны более качественно, не нуждаются в частом окрашивании. Для наружного оформления используют порошковое напыление. Чтобы они не портили общий вид комнаты, рационально использовать:
- декоративное ограждение;
- конструкции с «художественным литьем».
Недостатки:
- Инерционность. Явление вызвано низким показателем коэффициента теплопередачи. Противники чугунных радиаторов утверждают, что они долго «раскачиваются» перед нормальной работой. Дольше остывают, если котел отключится.
- Низкая теплоотдача.
- Большой вес. Усложняет перевозку, монтаж. Крепить чугунную батарею нужно на прочную основу. Если стена сделана из ячеистого бетона, то традиционные крюки рациональнее заменить несущим металлическим каркасом.
Подготовительный этап
Прежде чем начинать монтаж, нужно подготовить инструменты, оборудование. Детали подбирают с учетом системы разводки отопления.
Место установки нужно очистить, подготовить. Если стена неровная, не перпендикулярна полу, выровнять по уровню. Отопительную систему освободить от воды.
Сборка
Необходимо определить количество секций, требующихся для отопления помещения. При расчете секций нужно учитывать площадь комнаты, размер окон. Группировать секции несколькими радиаторными ключами. Части батареи необходимо надежно прикрепить станком, устройством, предотвращающим проворот секций при повороте ниппеля.
Ниппели смажьте оливой, оденьте прокладки.
Ключи вращайте в противоположную сторону от хода резьбы, ниппель ввинчивайте максимум на 2 оборота. Когда собрали радиатор, проверьте герметичность, проведите гидравлическое испытание (понадобится гидравлический стенд, манометр). В приборе отопления не должно падать давление. Если случилось, подтяните ниппели, проверьте секции на брак.
Окрашивание
Чтобы сохранить вид приборов, окрашивайте дважды. После каждого слоя, дайте краске полностью высохнуть – предотвратит растрескивание, изменение цвета.
Краска должна соответствовать критериям:
- выдерживать нагревание до +80°;
- не содержать вредных соединений, испаряющихся при воздействии высокой температуры;
- не должна иметь мягкую структуру.
Мастера советуют пользоваться алкидной, акриловой красками. Первая экологичная, доступная, вторая – долговечная, не теряет вид.
Определение места установки
Приборы нужно ставить:
- вертикально;
- на расстоянии 3-5 см от стены;
- на 6 см выше пола;
- на 5-10 см ниже подоконника.
Соблюдение стандартов обеспечит хорошую вентиляцию, нагрев воздуха.
Допускается размещение труб под несильным уклоном в направлении движения жидкости – предотвратит завоздушивание системы отопления.
Следите, чтобы чугунные радиаторы не перекосились, иначе пострадает циркуляция теплоносителя. Центр батареи, середина оконного проема должны совпадать с точностью до 2 см.
Самостоятельная установка радиаторов
Монтаж батарей не сложный, предполагает минимум инструментов, простейших строительных навыков. Поскольку чугунные радиаторы тяжелые, устанавливать лучше вдвоем или втроем. Качество монтажа влияет на отопление.
Установка кронштейнов
Перед монтажом разметьте стену, определите места для кронштейнов. Если стена железобетонная, просверлите отверстия глубиной 12 см, вставьте дюбели или деревянные заглушки.
В подготовленные отверстия закрепите кронштейны, зафиксируйте цементным раствором, заглушками.
Перед тем, как вешать чугунный радиатор на кронштейны, проверьте надежность креплений.
Если стены не выдерживают тяжести, рационально использовать кронштейны напольного типа. Они не уступают настенным, защитят стены от серьезной нагрузки.
Как поставить батарею из чугуна?
Кроме радиаторов, отопительная система предполагает установку комплектующих, обеспечивающих простое обслуживание батарей, снижающих вероятность аварийных ситуаций. Поэтапное описание монтажных работ:
- Установка в точке верхнего коллектора, на месте подсоединения подводящей трубы, ручного или автоматического воздухоотводчика.
- Установка заглушек на свободные коллекторы. Если не совпадают по диаметру с трубами, используйте переходники, прилагающиеся к радиаторам.
- Установка запорной, регулирующей арматуры. Шаровые краны, установленные на выходе и входе батареи, позволяют демонтировать радиатор без прекращения работы системы отопления.
- Подключение оборудования к отопительной системе. Можно подключить по 4 схемам. Соединение определяется по выбранным фитингам и трубам.
Опрессовка
Опрессовка – завершающий этап монтажа. Потребуется оборудование, при отсутствии, работу реально выполнить своими силами. Заполните батареи водой медленно, чтобы предотвратить гидроудар, повреждение арматуры, системы отопления.
Демонтаж
Чаще, снимать батареи нужно для прочистки, в случае обнаружения дефекта, который нельзя устранить, чтобы не повредить систему.
Прекратите подачу воды: перекройте краны, спустите жидкость с системы отопления. Отсоедините радиатор от труб.
Демонтаж сложен, требует инструментов, посторонней помощи. Если необходимо заменить одну секцию, разберите батарею, раскалывая ниппели. Чтобы облегчить вытягивание пробок, подуйте феном.
Декоративное оформление конструкций
Приборы можно оформить, чтобы не выделялись из интерьера, подчеркивали индивидуальность.
Ажурными экранами можно скрыть отопительные элементы, придать комнате элегантность. Часто батареи окрашивают.
Отзывы
Купили новый дом с новыми алюминиевыми панельными радиаторами. Через год начали течь. Пригласил мастера установить причину. Оказывается, все из-за плохой воды. Я поменял их на чугунные. Все работает, дома тепло, сухо. Прошло 3 года с момента замены. Советую использовать только их.
Радион
Многие говорили, что самостоятельный монтаж чугунных батарей отопления – сложное дело. Признаюсь, начал сомневаться, но решил попробовать. Пересмотрел несколько обучающих видео, почитал форумы, проконсультировался у знакомого мастера, постепенно сделал. Попросил специалиста проверить работу, он сказал, что все нормально. Пользуемся 2 года, все хорошо.
Григорий
Я открыла небольшую фотостудию, к ремонту, оформлению подходила строго. Когда стал вопрос о монтаже отопления, мастер посоветовал установить чугунные батареи. Я была против, поскольку они ассоциировались с советским временем. Я удивилась, когда увидела модели. В итоге, я получила эстетичное, долговечное отопление.
Светлана
Я считаю, что лучше заплатить раз, но «надолго», поэтому долго выбирал, радиаторы отопления. Друг посоветовал чугунные: дешево, сердито. Я подсчитал, взвесил, согласился. 5 лет пользуемся без проблем, жалоб.
Игорь
<center></center>
Итог
Собирать, монтировать чугунные батареи – несложно. Не нужны особые навыки, инструменты, знания. Монтаж влияет на долговечность, эффективность системы.
Предварительно продумав сборку до мелочей, вы сделаете атмосферу в комнате комфортной. Если сомневаетесь в своих силах, рациональнее не рисковать, обратиться к мастеру. Конечно, это потребует дополнительных затрат, однако результат будет качественным, а вы не будете переживать, что отопительная система может выйти из строя.
<center></center></index>Поделиться ссылкой
Нужные товары
Всего более 200 товаров в каталоге
Используемые источники:
- https://santehnik-ryazan.ru/kak-razobrat-i-sobrat-chugunnyj-radiator-otoplenija/
- https://vse-otoplenie.ru/sborka-aluminievyh-radiatorov-otoplenia-svoimi-rukami-video
- https://dizain-vannoy.ru/sistema-otopleniya/obsluzhivanie/kak-soedinit-bimetallicheskie-radiatory-mezhdu-soboy.html
- https://otoplenie-doma.org/narashhivanie-i-perenos-radiatorov-otopleniya.html
- https://laminatepol.ru/32788-chugunnye-radiatory-otopleniya-ustanovka-svoimi-rukami-plyusy-i-minusy-konstrukczii.html
