Как правильно сделать теплый пол — варианты и детальная инструкция!

501627.11.2013

Теплые водяные полы – это комфортно и удобно, особенно если они не требуют установки водогрейного котла. В домах с радиаторным отоплением можно подключить теплые полы к отопительной системе – это позволит сделать водяные теплые полы без лишних затрат.

Выполнение проекта

Для выполнения теплых полов, запитанных от системы отопления, необходим ряд  условий. Система отопления должна быть оснащена циркуляционным насосом. При его отсутствии проще потратиться и установить насос, чем выполнять гравитационную систему с выдержанным уклоном контура пола.  Система может быть как однотрубной, так и двухтрубной. При однотрубной системе подающая труба теплого пола подключается после циркуляционного насоса, а обратная – перед насосом.

Необходимо также рассчитать длину контуров. Для двухтрубной системы она должна быть не более 50 метров, для однотрубной – не более 30 метров. Если контур обогрева помещения получается больше, необходимо разделить его на несколько контуров, уложенных в разных зонах или параллельно.

Подготовка пола

Чтобы избежать теплопотерь и не обогревать  плиты перекрытия, необходимо перед установкой греющего контура выполнить подготовку поверхности чернового пола.

1. Если на полу уже имеется напольное покрытие – его необходимо удалить, трещины затереть цементным раствором,  а поверхность пола выровнять с помощью цементного раствора или тонкого слоя чистого крупного песка. Поверхность пола обязательно проверяют с помощью уровня на отсутствие перекосов – если контур теплого пола будет уложен неровно, образуются участки с застоем теплоносителя, что ухудшит теплоотдачу.
2. По периметру комнаты, а также на стыке контуров отопления необходимо установить демпферную ленту. Лента выпускается различной ширины, с клеящим слоем или без него. Ширину ленты необходимо выбрать так, чтобы она была выше расчетной высоты бетонной стяжки. Способ крепления выбирают в зависимости от отделки стен. К гладким стенам ленту можно приклеить с помощью клеящего слоя. К шероховатым поверхностям демпферную ленту крепят  дюбель-гвоздями для быстрого монтажа. Лента необходима для того, чтобы при нагреве-остывании пола не происходило разрушения стяжки.Демпферная лента для стяжки пола
3. После этого на пол необходимо уложить твердую теплоизоляцию, которая не позволит теплу уходить вниз. Это может быть экструдированный полистирол в виде плит или рулонный вспененный полиэтилен с фольгированным покрытием. Плиты укладывают встык, не допуская зазоров и щелей. Рулонные материалы кладут также встык, а стыки проклеивают металлизированным скотчем. Рулонные материалы вследствие малой толщины используют редко, только в том случае, если из-за небольшой высоты помещения использование более толстого утеплителя невозможно. Поверх утеплителя укладывают слой полиэтиленовой пленки толщиной от 200 мкм – она необходима для того, чтобы создать лучшие условия для высыхания бетонной стяжки и исключить протекание бетона.Укладка твердой теплоизоляции на пол
4. На пол укладывают арматуру. Это может быть арматурная сетка с ячейкой от 10 см, или сетка из прутка 6-8 мм, связанная в местах пересечения проволокой. Сетку укладывают на пластиковые направляющие, чтобы создать зазор между арматурой и основанием.
5. Для выполнения теплого водяного пола от отопления удобны специальные полистирольные плиты с бобышками – они предназначены для укладки водяного контура и не требуют установки направляющих. Следует учесть, что при укладке полистирола с бобышками необходимо использовать металлопластиковые трубы, а не полиэтилен, а арматуру укладывать после укладки водяного контура.Полистирольные плиты для укладки теплого пола

Укладка водяного контура и заливка стяжки

После подготовки пола необходимо уложить водяной контур из металлопластиковых труб по заранее продуманной схеме. Можно использовать также трубы из шитого полиэтилена. Обычно применяют два способа укладки: «змейка» и «улитка». Укладка «улиткой» более выгодна – контур содержит меньше углов, при этом более холодные трубы обратного контура проходят рядом с горячим прямым, что позволяет избежать так называемой «зебры» – участков теплого и холодного пола. Трубы водяного контура обычно кладут с шагом 15 см, для южных регионов можно использовать и шаг 30 см. Если необходимо сделать пол на каком-либо участке более теплым, шаг укладки на нем можно увеличить. Диаметр труб водяного контура  выбирают меньше, чем диаметр магистральных труб, иначе давление в них будет недостаточным.

1. Трубы водяного контура укладывают в соответствии с заранее начерченным планом, начиная от распределительного пункта. Для подключения труб оставляют некоторый запас. Укладку труб производят единым контуром, без стыков, чтобы избежать вероятных протечек.  Делать это удобнее вдвоем: один укладывает трубу, второй подвязывает ее к арматуре с помощью пластиковых хомутов или закрепляет между бобышками.Укладка труб водяного отопления способом под названием улитка
2. После раскладки конец трубы выводят к распределительному пункту, закрепляя в стыке между стеной и полом с помощью специальных металлических гильз.
3. Подключают контур теплого пола с помощью специальной соединительной фурнитуры к распределительному пункту и заполняют систему водой или воздухом. Проверяют отсутствие повреждений на трубах.Подключение теплго пола к системе отопления с помощью соединительной фурнитуры
4. Заливку стяжки лучше проводить на заполненной воздухом системе. Для стяжки применяют бетон марки 200 с мелким зерном наполнителя. Бетон выливают на подготовленное основание, выставляют маяки из досок и разглаживают с помощью правила. Высота стяжки должна быть такой, чтобы полностью покрывать трубы водяного контура и арматуру на 5-6 см. Более толстая стяжку ухудшит самоотдачу, а меньшая толщина может привести к повреждению труб. Поверхность стяжки можно слегка присыпать цементом через сито – это сделает ее более прочной. Высыхание стяжки продолжается около 3-4 недель, только после этого можно монтировать декоративное покрытие пола и нагружать его.Следующий шаг — это стяжка пола

Теплый пол в помещении – прекрасная основа для укладки любого финишного покрытия: плитки, линолеума, ламината. У теплого пола с водяным контуром имеется один недостаток – он имеет значительную высоту, около 10 см. Если высота помещения не позволяет выполнить теплый пол от отопления с устройством бетонной стяжки, можно выполнить теплые водяные полы с использованием модульных конструкций или электрические с применением инфракрасных матов.

Преимущества теплых полов (сокращенно – ТП) перед обычными батареями хорошо известны. Поэтому многие владельцы квартир и частных домов желают сделать контуры напольного обогрева, а теплоноситель подать от существующей радиаторной системы.

Здесь возникает ряд трудностей – нужно смонтировать и правильно подключить водяной теплый пол от отопления, чтобы температура воды в петлях оставалась в пределах 55—60 °C. Но первая задача – убедиться в технической возможности укладки «пирога» ТП и подключения к существующим магистралям с наименьшими затратами.

Как уместить «пирог» в комнату с низкими порогами

С данной проблемой сталкиваются практически все домовладельцы, решившие устроить напольное отопление в обжитом доме либо городской квартире. Суть вопроса: высоты порогов входных или межкомнатных дверей недостаточно для монтажа полноценного «пирога» теплых водяных полов со стяжкой (смотрим чертеж ниже).

Разберем состав монолитного греющего контура, располагаемого на межэтажном либо подвальном перекрытии:

1. Гидроизоляция – битумная обмазка, чаще – полиэтиленовая пленка.
2. Утеплитель – экструдированный пенополистирол минимальной толщиной 30 мм или пенопласт 5 см.
3. Демпферная лента по периметру комнаты.
4. Нагревательная труба (обычно металлопластик либо сшитый полиэтилен диаметром 16 х 2 мм), уложенная улиткой или змейкой.
5. Стяжка цементно-песчаная толщиной 8.5 см.
6. Напольное покрытие (иногда под ним делается пароизоляционная прослойка). Толщина зависит от материала, ламинат и линолеум займет до 1 см, керамическая плитка с клеевой смесью – около 20 мм.

Важный нюанс. Если монолитный теплый пол устраивается над грунтом, толщина утеплителя увеличивается минимум до 100 мм пенопласта либо 60 мм экструзионного пеноплекса. Плотность обоих материалов – 35 кг/м³.

Итого общая высота «пирога» с покрытием из ламината составит 85 + 30 + 10 = 125 мм. Настолько высокие пороги не предусматривает ни один нормальный хозяин. Как решить проблему и реализовать напольный обогрев в подобной ситуации:

1. Демонтировать существующую стяжку до самого основания – грунта либо плиты перекрытия.


2. Вместо теплоизоляционного слоя полистирола использовать мультифольгу толщиной до 1 см.
3. Уменьшить мощность стяжки до 60 мм. Конструкцию придется армировать кладочной либо дорожной сеткой размерами 150 х 150 х 4 и 100 х 100 х 5 мм соответственно.
4. Использовать настильные системы — «сухие» теплые полы, монтируемые в деревянных домах без стяжки. Суммарная толщина «пирога» — 6—10 см.
5. Обогревать половое покрытие электрической карбоновой пленкой вместо водяной системы труб.

Справка. Единственное помещение квартиры, где пороги остаются высокими, — балкон и лоджия. Там изобретать велосипед не понадобится, обычно монолит свободно помещается вместе с теплоизоляцией.

Некоторые доморощенные умельцы не кладут утеплитель вовсе либо уменьшают мощность стяжки до 4 см. В первом случае половина выделяемой теплоты уйдет в подвал, грунт или к соседям снизу, во втором расширяющийся от нагрева монолит вскорости пойдет трещинами.

О том, как лучше сделать теплый пол в помещениях многоквартирного дома, более подробно и доступно расскажет эксперт на видео:

Подсоединение от центрального отопления

Согласно законодательству Российской Федерации, Республики Беларусь, Украины и других стран бывшего СССР, самовольное вмешательство в систему централизованного теплоснабжения запрещено. Проще говоря, за подключение дополнительных приборов отопления и теплых полов грозит крупный штраф и предписание демонтировать лишние обогреватели.

Примечание. Аналогичные меры и ответственность предусматривается за присоединение ТП к централизованной сети горячего водоснабжения (ГВС).

Как обнаруживается несанкционированное присоединение от централизованного отопления:

• соседние квартиры получают меньше тепла, жильцы начинают строчить жалобы, комиссия от управляющей компании выявляет вашу модернизацию;
• из-за скачков давления или некачественного монтажа происходит прорыв и затопление нижней квартиры;


• ответственные лица отмечают большую разницу в показаниях общедомового счетчика и квартирных приборов учета тепловой энергии;
• если подключить контуры теплого пола последовательно с батареями, возрастает гидравлическое сопротивление всей ветви, проток уменьшается, в квартирах по данному стояку становится холоднее.

Некоторые «хитрецы» советуют подсоединять петли ТП через пластинчатый теплообменник, дабы изолировать контуры от центрального отопления. Подвох: гидравлическое сопротивление сети не вырастет и прорыв трубы не вызовет серьезного затопления, но количество отбираемого тепла все равно увеличится.

Как делать подогрев полов законным путем:

1. Обратиться в теплоснабжающую организацию с заявлением и получить разрешение.
2. Вместе с разрешительным документом получить технические условия на монтаж и подключение напольных контуров.
3. Разработать и согласовать проект.
4. Самому смонтировать систему и сдать в эксплуатацию.

Надо признать, подавляющее большинство заявителей получает отказ на стадии обращения. Исключение делается для жителей новостроек с индивидуальным подключением квартирного отопления к разводящим стоякам. Но если вы решили на собственный страх и риск врезать отопительные контуры в сеть теплоснабжения, переходите к изучению следующего раздела.

Варианты подключения

Чтобы обеспечить нормальную работу контуров ТП и получить долгожданное ощущение комфорта, необходимо решить 2 вопроса:

1. Подать в трубы греющих контуров теплоноситель с температурой не выше 50 °С (максимум – 55 °С). Перегретые полы вызывают у большинства людей дискомфорт, оптимальный показатель для финишного покрытия – 26 °С.
2. Обеспечить потребный расход теплоносителя в радиаторах и петлях напольного обогрева. Если диаметр подающей магистрали слишком мал либо циркуляционный насос не развивает нужную производительность, батареи и теплые полы станут греть одинаково плохо.

Рассмотрим несколько схем, позволяющих подключить водяной теплый пол к действующей системе отопления. Посмотрим, насколько хорошо решаются вопросы температуры и расхода теплоносителя в каждом варианте:

• прямое соединение с двухтрубной радиаторной сетью;
• то же, с применением регулирующих термостатических головок;
• врезка в основную магистраль однотрубной системы с дополнительным насосом;
• полноценное подключение отдельной трубой от котла.

Прямая стыковка с радиаторной сетью

Врезка контура ТП в подачу и обратку двухтрубной разводки будет сносно функционировать при следующих условиях:

• суммарная отапливаемая площадь относительно невелика – до 100 квадратов;
• источник тепла – газовый котел, способный поддерживать температуру теплоносителя в пределах 40—50 °С;
• циркуляционный насос, установленный в котельной, обладает достаточной производительностью;
• теплые полы предназначены для обогрева небольших комнат – ванной, кухни, детской.

Прямая схема подключения имеет право на жизнь, но в целом весьма несовершенна. Судите сами: воде гораздо проще двигаться по пути малого сопротивления дальше по магистрали, нежели затекать в длинную трубу греющего контура.

Момент второй: при наступлении серьезных холодов вы сами поднимете температуру в котле, поверхность пола нагреется, в помещении станет душно. Ванная комната, покрытая кафелем, превратится в баню. Заметьте: интенсивный обогрев санузла абсолютно бесполезен, люди там находятся не постоянно.

Для справки. Как еще делают некоторые домашние умельцы: включают контур ТП в разрыв обратной магистрали, идущей от батарей к источнику тепла. А потом удивляются, почему не работает теплый пол вместе с радиаторами. Причина – повышение гидравлического сопротивления всей ветви и уменьшение расхода теплоносителя.

Использование клапанов RTL

Правильно решить вопрос регулирования температуры воды при подключении теплого пола напрямую помогут специальные термоголовки типа RTL. Автоматический клапан ставится на обратном трубопроводе и легко настраивается на определенную температуру. Алгоритм работы выглядит следующим образом:

1. Пока нагрев теплоносителя не достиг установленной на термоголовке величины, он спокойно циркулирует по трубе напольного контура.
2. Когда температура воды повышается до заданного значения, привод головки закрывает термостатический клапан. Циркуляция останавливается, теплоноситель остывает.
3. После снижения температуры в результате остывания термостат открывает проход и движение воды возобновляется.

Справочная информация. Европейская фирма Oventrop давно предлагает решения для подобных случаев – блоки UniBox, встраиваемые в стену. Внутри стоит термоголовка типа RTL, регулировочная рукоятка выведена наружу. Есть версии с двумя клапанами – один управляет расходом теплоносителя по температуре обратного потока, второй – по нагреву окружающего воздуха.

Недостаток решения – ограничение длины трубопровода. Если протяженность петли превысит 50 м, ТП начнет работать неравномерно из-за повышенного сопротивления. Для отопления комнат средней и большой площади придется разбить теплые полы на 2—3 контура и столько же монолитов, разделенных деформационными швами, как показано на чертеже.

Теперь о плюсах:

• обогрев теплыми полами можно организовать в любом помещении, не привязываясь к котлу и топочной;
• цена изделия несравнима со стоимостью смесительных узлов и дополнительных насосов;
• если батареи оборудованы воздушными термоголовками, система ТП сможет работать в летний период – радиаторы отключатся сами.

Описанная схема также подойдет для подключения напольного обогрева к двухтрубной сети централизованного теплоснабжения. Но учтите один нюанс: грязный теплоноситель способен довольно быстро засорить термостатический клапан либо вывести его из строя. О тонкостях работы головок RTL расскажет мастер в очередном видео:

Можно ли подключиться к однотрубной разводке

Чтобы запитать теплые полы от отопления – излюбленной многими мастерами однотрубной «ленинградки», придется своими руками собрать смесительный узел и поставить второй насос, как показано на схеме. Для нормального функционирования системы надо соблюсти такие условия:

• внутренний диаметр раздающей магистрали – не менее DN25, максимальное число радиаторов на кольце – 5 штук;
• присоединение петли ТП делается в обратный трубопровод после всех батарей;
• минимальное расстояние между врезками подачи и обратки теплого пола – 30 см;
• для поддержания температуры в контуре ставится трехходовой смесительный клапан.

Примечание. Подобную схему используют хозяева квартир для несанкционированного подключения ТП к центральному отоплению старого типа – однотрубным вертикальным стоякам.

Трехходовой клапан – упрощенной конструкции, способный готовить воду с фиксированной температурой 45—50 °С. Насос «гоняет» теплоноситель по петле, а клапан подмешивает порции горячей воды из основной магистрали.

На практике схема применяется довольно редко. Причина – нестабильность работы и разбалансировка радиаторов, подключенных к единой трубе «ленинградки». Когда трехходовой вентиль приоткрывается и подпитывает греющий контур, давление насоса передается в основную магистраль, расходы воды в батареях меняются.

Совет. Если хотите собрать надежную схему теплых полов своими руками, лучше проведите отдельные трубопроводы подачи и обратки от котла. Последствия извращений с однотрубной радиаторной сетью непредсказуемы.

Традиционная схема с узлом подмеса

Когда необходимо устроить напольный подогрев в каждой комнате двухэтажного дома, подключаться к существующему радиаторному отоплению нельзя. Нужно прокладывать отдельные трубопроводы и устанавливать распределительную гребенку. Какие практикуются варианты подсоединения:

• если протяженность контуров не превышает 50 м (включая подводки до коллектора), на гребенку ставятся термоголовки, реагирующие на температуру обратного потока;
• смесительный узел с коллектором и двухходовым клапаном;
• то же, с трехходовым термостатическим вентилем.

В первом случае принцип действия аналогичен врезке одной петли через головку RTL, только регуляторы стоят на гребенке и управляют каждым контуром отдельно, как это реализовано на фото. Циркуляцию обеспечивает основной насос, расположенный в топочной либо внутри настенного газового котла.

Во втором варианте горячую воду подмешивает двухходовой клапан, установленный на подаче и управляемый термоголовкой с выносным температурным датчиком. Последний прячется в трубе коллектора либо прикручивается к ней снаружи.

Когда температура подаваемого теплоносителя увеличивается, жидкость из колбы датчика давит на шток клапана и тот закрывается. Схема предусматривает установку дополнительного насоса, перекачивающего воду по всем петлям ТП.

Схема с трехходовым клапаном, чей принцип работы описан выше, более совершенна и рассчитана на солидный расход теплоносителя в теплых полах. Недостаток обоих вариантов – приличная цена оборудования и сложность монтажа. Все подробности о сборке гребенки и способах подключения греющих контуров изложены в соответствующем руководстве.

Указания по монтажу теплых полов

Если вы утрясли все вопросы, касающиеся укладки «пирога» и выбора схемы подключения, можно переходить к заливке нагревательных плит. Для начала выясните необходимую тепловую мощность контуров, диаметр и расстояние между трубами, пользуясь нашей инструкцией.

Перед монтажом выровняйте поверхность и тщательно уберите мусор. При устройстве стяжки на грунте подготовьте утрамбованную песчаную подушку или подбетонку толщиной 4 см. Технология заливки монолитного теплого пола выглядит так:

1. Выполните гидроизоляцию из полотен пленки, раскладываемых по всей площади комнаты с нахлестом 100—150 мм. Стыки качественно проклейте скотчем, по краям сделайте напуски на стены высотой до уровня будущего чистого пола.
2. Нижнюю часть стен, контактирующую со стяжкой, оклейте демпферной лентой по всему периметру, как показано на фото. Напуск гидроизоляционной пленки должен остаться сверху полосы.


3. Плотно уложите теплоизоляционные плиты впритык друг к другу. Раскатывая бухту и выпрямляя трубу, разложите петли греющих контуров с нужным шагом. Фиксация трубопровода к утеплителю производится пластиковыми скобами с интервалом 35—40 см.
4. Выведите концы петель к месту подключения – коллектору или магистралям радиаторного отопления. Перед окончательной сборкой схемы контур заполните водой, выгоните воздух и проверьте герметичность давлением 3—4 Бар.

Примечание. Если предполагается заливать тонкую стяжку (6 см), сверху полистирольных плит постелите армирующую сетку. Внутри будущего монолита трубы не соединяйте, кладите только цельные, без стыков.

Оставив петли наполненными водой (чтобы не всплывали и не сминались под весом бетона), сделайте цементно-песчаный раствор из готовой сухой смеси для полов и залейте стяжку. Продолжайте работы спустя примерно 4 недели – столько требуется для полного затвердевания. Технология монтажа настильной системы теплого пола без цементной стяжки подробно описывается в другой нашей публикации.

Заключение

Прислушиваясь к мнению мастеров–сантехников и экспертов, дадим напоследок рекомендацию: избегайте подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры ТП лучше завязывать прямо на котел, тогда напольный обогрев сможет функционировать независимо от батарей, летом в том числе. Процесс раскладки труб и заливки бетонной стяжки смотрите в последнем видео.

Системы теплых полов сегодня стали пользоваться у населения большой популярностью, так как позволяют эффективнее прогревать дома и квартиры. При правильном монтаже и эксплуатации такое отопление способно вовсе заменить стандартное, от радиаторов, но все же их преимущественно используют совместно. Подключают теплые водяные полы разными способами. Сегодня мы расскажем, как сделать теплый пол от отопления в частном доме. Такая схема пригодится тогда, когда уже все смонтировано и работает, но было принято решение добавить подогрев.

Как сделать теплый пол от отопления в частном доме

Условия установки водяного теплого пола

Если свой дом вы строите самостоятельно, то предусмотреть разводку теплого пола по комнатам не будет сложно. Вам достаточно все делать поэтапно, рассчитывать высоту порогов дверей и самих помещений. Но бывает так, что в купленном доме или коттедже уже все установлено, а полы с подогревом застройщик не предусмотрел. В такой ситуации произвести установку становится очень сложно – вы либо вынуждены производить демонтаж напольного покрытия и стяжки, либо поднимать уровень пола, что допустимо не во всех случаях.

Разводка теплого пола

Можно придумать решение проблемы, но оно всегда будет связано с некоторыми условностями. Давайте попробуем копнуть глубже, и разберемся в строении пола, прежде чем давать советы.

Схема «пирога» пола с водяным подогревом

На картинке выше прекрасно видно, что система теплого пола включает в себя несколько слоев, каждый из которых имеет свою толщину. Общая толщина при этом может достигать 10-15 см — сильно уменьшать ее нельзя, так как выделяемое тепло может негативно сказаться на целостности напольного покрытия. Давайте по порядку о каждом слое.

1. Основание или черновой пол представляет собой бетонную плиту в виде готового ЖБИ или залитую по опалубке или грунту. Эта часть пола несет на себе основные нагрузки и предварительно выравнивает пол в помещении. Ее толщина в расчет фактически не берется, так как ниже опускаться некуда. В зависимости от типа пола под основанием могут находиться слои гидро- и пароизоляции, а также слой экструдированного пенополистирола в качестве утеплителя.

   Черновой пол

2. Далее на пол укладывается гидроизоляционный слой. Его необходимо делать на межэтажных перекрытиях, чтобы исключить возможность подтопления нижних этажей.
3. Третьим слоем идет утеплитель. Тут вариантов несколько – можно взять пенополистирольные плиты, в которых уже имеются пазы под разводку теплых полов, можно взять простые плиты, а можно и фольгированный материал на вспененной полимерной подложке. Названий у них много, но самый известный – пенофол. Установка слоя утеплителя необходима в обязательном порядке, иначе большая часть тепла будет уходить на прогрев грунта и чернового пола, что совершенно не нужно.

   Вспененный фольгированный утеплитель

Интересно знать! Разные утеплители в слоеном пироге теплого пола могут занимать от 1 до 10 см высоты комнаты, в зависимости от материала и типа пола.

1. Поверх утеплителя выполняется разводка полимерных труб, по которым будет циркулировать теплоноситель. Для них существует множество систем крепления, каждая из которых также имеет определенную высоту. Материал труб разный – чаще всего берут сшитый полиэтилен или металлопластик. Второй вариант лучше, так как слой металла в трубе не дает ей сильно расширяться во время нагрева, что способствует увеличению срока службы стяжки, однако укладывать проще первый тип.

   Теплораспределительные пластины

   Поверх теплого пола делается еще один слой стяжки – обратите внимание, что под сеткой настелена гидроизоляционная пленка

2. Следующий слой – чистовая стяжка, толщина которой рекомендована не меньше 8,5 см. Это обеспечивает более равномерный прогрев с умеренной скоростью, что помогает сохранить отделку из керамической и прочей плитки, которые приклеиваются к основанию.
3. Последний слой – напольное покрытие. Он может занимать, в зависимости от ровности чистовой стяжки, от 8 до 20 мм. Также на этот параметр влияет тип материала отделки.

   Ламинат и теплый пол в одной конструкции

Вот и получаем минимальную толщину утепленного пола в упомянутые средние 12 см. Это значение может быть и больше – нужно смотреть на конкретный объект.

Варианты подготовки пола

Получается, что для установки подогрева на уже готовое основание, пол нужно либо заглубить на это значение, либо поднять. Решиться на первое и второе сможет далеко не каждый – это и большие финансовые затраты, и физические усилия, и технические моменты, про которые сейчас говорить нет смысла, не видя конкретного объекта, но с чем-то приходится всегда поступаться. Как же быть в этой ситуации?

1. Проще всего демонтировать старый пол и добраться до основания. Да, это много грязи и пыли, но зато вы сможете уместиться в уже существующую высоту порогов дверей. Вам не придется их переделывать и уменьшать высоту комнаты. А если подумать, что переустановка дверей – это еще и гарантированная порча отделки стен, сомнений оставаться не должно. Чтобы не изматывать себя физически, для такой работы можно нанять гастарбайтеров – ломать не строить. Для других моментов приглашать «специалистов» такого уровня не советуем. Также необходимо организовать вывоз строительных отходов, заказав грузовой автомобиль. Если ваши полы уложены по грунту, то у вас есть уникальный шанс заглубиться на любую глубину, выполняя все технические требования. Вы можете использовать любой утеплитель.

   Добираемся до чернового пола

2. Если заглубиться сильно не получается, в качестве изолятора берем 8-миллиметровую вспененную подкладку и укладываем фольгированной стороной кверху, чтобы создать теплоотражающий экран. Энергоэффективности такой изоляции будет вполне достаточно, чтобы увеличить КПД системы водяного теплого пола.

   Профильная подложка под трубы теплого пола

3. Если места совсем не хватает, то можно сократить толщину стяжки. Делать это нежелательно, но иногда выхода не остается. Как вариант, можно взять наливной пол и покрыть трубы его слоем, чтобы над ними было хотя бы 2 см бетона.
4. Есть и другой способ, в котором верхний слой стяжки не потребуется вовсе. Для его реализации поверх чернового основания нужно налить стяжку, чтобы вывести ее точно в горизонт, при этом делаем ее минимально возможной.

   Равномерно распределить тепло помогут специальные металлические пластины

5. Далее на пол укладываются профилированные маты из пенополистирола, на поверхности которых есть небольшие бобышки, выполняющие сразу две функции. Первая – удержание труб и термораспределительных пластин, вторая – несущая. Материал будет выдерживать статические и активные нагрузки при эксплуатации напольного покрытия.
6. В пазы пенополистирольных плит укладываются металлические рассеиватели, которые равномерно передадут тепло к напольному покрытию. Давайте остановимся на этих деталях чуть подробнее.

   Подложка (маты) для теплого водяного пола

Таблица. Основные виды пластин.

Вид пластины, фото	Описание
Пластина из нержавеющей стали
Алюминиевая пластина	Второй вариант изготавливается из алюминия. Теплопроводность этого металла лучше, чем у стали, однако форма канала тут не такая – стенки идут вертикально, из-за чего площадь контакта несколько уменьшается. Фиксация трубы менее надежная – она просто укладывается внутрь и лежит под собственным весом. Можно догадаться, что из-за этого не получается плотного прилегания, поэтому, несмотря на лучшие теплопроводные качества, такая пластина распределяет тепло хуже стальной при сопоставимой или даже большей цене.
Пенополистирольные плиты	Самым эффективным решением является пенополистирольная плита с фольгированной поверхностью. Прямо в ней с завода сформированы каналы для укладки труб. При необходимости поворота плиты подрезаются Г-образно и продавливается фольга в петлевом канале, который изначально глазу не виден. Эти каналы отчетливо просматриваются на приведенном фото. Экструдированный пенополистирол очень плотный, поверх него можно налить слой стяжки или установить напольное покрытие (например, ламинат) напрямую. В этом случае толщина нового теплого пола не превысит 6-7 см. Единственный недостаток такой системы – ее цена, превышающая в 3-4 раза варианты с прочими термопластинами.

В целом, применение такой системы выйдет значительно дороже, чем устройство бетонной стяжки, но в безвыходной ситуации выбора может другого не оказаться.

Как делать не нужно

Есть такие народные умельцы, которые толщину стяжки уменьшают так, что местами трубы видно из-под бетона. Другие не устанавливают утеплитель. Какими последствиями чреват подобный подход?

1. Во-первых, тепло будет распределяться во все стороны, об этом мы уже писали. Греть перекрытие бессмысленно.
2. Во-вторых, если снизу находится неотапливаемое помещение или улица, холод будет проникать через такой пол, также снижая КПД системы в целом.
3. В-третьих, недостаточный объем бетона приведет к его быстрому нагреванию и остыванию, то есть уложенная сверху плитка и клей для нее будут переносить резкие перепады температур, что нехорошо. Клей может не выдержать резких температурных деформаций и начнет разрушаться.

Толщина стяжки

Совет! Для настилаемых напольных покрытий такой режим эксплуатации никакого вреда не нанесет, поэтому решение имеет право на жизнь.

Подключение водяного теплого пола к основной системе отопления

Итак, с первым вопросом установки теплого пола в частном доме мы разобрались – как ни крути, а придется пол переделывать, вкладывая в это дело немалые деньги. А как же быть с разводкой труб по дому? Не переживайте, рушить еще и стены не придется – в частном доме без проблем можно запитать систему от стояка основного отопления.

В квартирах реализовать подобное намного сложнее, так как приходится согласовывать действия с теплосетями

В квартирах этот вопрос так легко не решается, так как для подключения требуется согласования с теплосетями. При запуске системы в работу вы заберете определенное количество тепла, и его недополучат другие жители вашего подъезда. Если в квартире нет индивидуального отопления, то ответ из служб будет всегда отрицательным. В качестве альтернативы вы можете использовать электрические теплые полы.

Схема врезки теплого пола в отопительную магистраль

Чтобы оборудование работало нормально, нужно обеспечить два обязательных условия.

1. Вода в трубах не должна нагреваться сильнее 55-ти градусов по Цельсию. Такой перегрев чреват повреждением напольного покрытия и выделением токсичных веществ из недорогих материалов (ламината, линолеума). По перегретому полу босиком будет ходить неприятно.
2. Обеспечить нужно потребный расход тепла, иначе на радиаторах температура снизится и никакого изменения в уровне обогрева вы не получите – только перераспределение его в помещении.

Подключить теплый пол можно несколькими способами.

Прямое подсоединение

Самый простой и примитивный способ – прямое подсоединение выводов теплого пола к радиатору отопления. Первый конец подключается к подаче, а второй на обратку. Приемлемого обогрева пола таким способом вы добьетесь только при соблюдении таких моментов.

Водяной пол подключен последовательно с радиатором

1. Общий котел, греющий воду, должен уметь в автоматическом режиме поддерживать температуру воды в системе. Если такой функции у него нет, отрегулировать нагрев будет проблематично.
2. Общая площадь обогреваемого помещения не должна быть больше 10 квадратов.
3. В систему ставится мощный насос, который обеспечит хорошую циркуляцию теплоносителя.

Замена или совмещение

Применять такое подключение не советуем по причине следующих недостатков.

1. Вода всегда двигается по пути наименьшего сопротивления. Этот путь пролегает через центральную магистраль, то есть основные трубы и радиаторы. По извилистым путям теплого пола жидкость будет двигаться с меньшей скоростью, что будет приводить к снижению температуры.
2. При увеличении температуры в системе, полы могут прогреваться больше положенного.

Некоторые горе-мастера подключают контур теплого пола к обратке, причем в разрыв. Делать так никогда не стоит. Да, вода потечет через контур, только вот расход теплоносителя существенно уменьшается. Хуже греют и пол, и радиаторы.

Подключение теплого пола через клапан

Правильным решением в такой ситуации будет подключение контура обогрева пола через клапан-терморегулятор РТЛ. Устанавливается такой он на обратке от батареи, после чего выполняется его точная настройка.

РТЛ клапан с терморегулятором

1. Устройство это сделано таким образом, что внутренние части (сильфон) реагируют согласно настройкам на изменение температуры. При достижении указанного порога клапан перекрывается, и вода в контуре теплого пола останавливается, отдавая тепло окружающему пространству.
2. В это время через радиаторы теплоноситель продолжает течь, что позволяет их оперативно нагреть.
3. Тепловая энергия от труб через стяжку или металлические пластины передается напольному покрытию, тем самым обеспечивая его прогрев.
4. Устройство имеет нижний пороговый уровень температуры теплоносителя, при достижении которого клапан снова открывается. Точнее все это происходит постепенно – нет разового перекрытия, а потом полного открытия. Фактически, ток воды просто замедляется, останавливается, ускоряется и так постоянно по кругу.

Строение теморегулирующего клапана

Такой режим работы не дает остынуть радиаторам. Отлично, все это хорошо, но и эта система имеет существенные недостатки. Первый – общая длина трубопровода не должна превышать 50-ти метров. При превышении этого порога наступает неравномерный прогрев пола, что связано с высоким гидравлическим сопротивлением – очень много поворотов. Решить этот вопрос можно путем разделения контура на 2-3 независимых участка.

Плюсов, несомненно, больше.

1. Такое подключение намного выгоднее систем, в которых входят мощные насосы и смесительные узлы.
2. Подогрев пола можно сделать в любом помещении, где установлен радиатор – от котла не нужно тянуть многометровые магистрали. Снова вперед выходит вопрос экономии.
3. Когда в радиаторах стоят воздушные терморегуляторы, пол можно запускать летом – он работает, а батареи остаются холодными.

Связка радиаторов отопления и теплого пола

Однотрубная разводка и подключение к ней

Когда в системе находится всего одна труба, по которой течет теплоноситель, она называется однотрубной или «ленинградкой». Раньше таким манером подключали все дома, но сейчас разработаны более эффективные рабочие схемы.

Однотрубная разводка

Для «ленинградки» характерна безотказная работа и высокая надежность. Главный ее недостаток – это падение температуры по ходу движения теплоносителя. Первые радиаторы намного горячее последних. Температуры для отдаленных от котла комнат может не хватать. Если к такой разводке подключить контур теплого пола, температура упадет еще сильнее, плюс возрастет гидравлическое сопротивления, что потребует установки дополнительного насоса.

Бухта трубы для теплого пола

Чтобы более-менее сбалансировать такую систему, вам потребуется соблюсти следующие требования.

1. Чтобы температура на радиаторах не падала, врезку нужно сделать на обратном участке магистрали, после всех батарей.
2. Использовать для этого нужно трубу DN
3. Такое подключение допускается лишь к контуру, в котором не более 5-ти радиаторов.
4. Чтобы поддерживать температуру пола на одном уровне нужно включить в систему трехходовой смесительный клапан.
5. Этот клапан устроен таким образом, что постоянно подмешивает к остывшей воде горячую, сохраняя температуру на одном уровне.
6. Вместе с ним в контур нужно включить насос для принудительно циркуляции. За счет него вода будет двигаться, даже когда клапан полностью перекрывается.

Трехходовой клапан для смешения теплоносителя

Как не колдуй, а результат всегда будет в чем-то отрицательным, если не делать изначально все как положено. Эта система тоже используется редко, так как стабильной ее работу назвать не получится. Работающий насос создает некоторое давление внутри контура, чтобы заставить теплоноситель течь в нужном направлении. При открытии клапана это давление передается и на радиаторы, создавая дополнительное гидравлическое сопротивление. Это вызывает разбалансировку радиаторов и меняет расход воды.

Когда отопление работает в таком режиме, нередко случаются аварии. Поэтому перед подключением задумайтесь, может дешевле будет протянуть трассу нормально от котла, через смесительный узел.

Процедура подключения теплого пола от радиатора

Разобравшись в схемах подключения, давайте посмотрим, как реализуется процесс с чисто технической точки зрения. Сразу предупредим, что выполнять такую работу должны профессионалы, так как аварии могут стоить слишком дорого. Не забывайте, что внутри труб будет протекать горячая вода, которая при протечке может натворить дел.

Для врезки нам понадобится только две детали: радиаторный кран, который будет установлен на подачу (он перекрывает ток жидкости в контуре теплого пола), и регулятор температуры РТЛ. Клапан должен быть оснащен термоголовкой, которая реагирует на температуру теплоносителя, а не воздуха в помещении. Выполняем работу в следующей последовательности.

1. На фото показаны две точки врезки в систему. Сверху проходит труба подачи – в нее врезан серый тройник, а снизу – труба обратки. Тут помимо тройника использованы небольшие отрезки полипропиленовых труб и три угловых тройника на 90 градусов. Оба вывода обращены вверх для удобства подключения. На обратном выходе еще не установлена головка под клапан РТЛ, поэтому начнем работу с ее установки.

   Шаг 1 – создание врезок в систему

2. При помощи любого уровня отмечаем вертикальную линию, чтобы получить точку крепления. Прикручиваем сюда клипсу-фиксатор для полипропиленовой армированной трубы. Крепится она на дюбель-шурупы или саморезы в зависимости от материала стен.

   Шаг 2 – разметка положения трубы по уровню

3. Впаиваем вывод и сразу фиксируем его в клипсе.

   Шаг 3 – пайка труб

4. Теперь у нас установлены оба резьбовых вывода под краны. Монтируем их согласно инструкции. В работе обязательно пригодится разводной ключ и уплотнительный материал для резьбовых соединений – сантехнический лен или лента фум.

   Шаг 4 – Установка крана и клапана

5. К выводам труб от теплого пола подсоединяются головки — с внутренней резьбой для обратки, и внешней – для подачи. В итоге выводы должны получиться на одном уровне с кранами от труб отопления.

   Шаг 5 – установка выводов на трубы РЕХ

6. Соединять все выводы мы будем гофрированной стальной трубкой. Это очень надежное решение.

   Шаг 6 – соединение труб

7. В завершение на кран подачи устанавливаем термоголовку. Существует их очень много разновидностей, главное не ошибиться с типом – об этом мы уже писали.

При запуске системы обязательно удостоверяются в том, что на всех соединениях отсутствуют течи. Если таковые есть, то котел отключается, перекрываются краны и проблема устраняется. Далее все происходит по той же схеме. Если все исправно работает, вы молодцы! Надеемся, статья была для вас информативной и полезной. Свои вопросы вы можете писать в комментариях, по мере возможности мы ответим каждому.

Видео — Как сделать теплый пол от отопления

Видео — Как подключить теплый пол к системе отопления

Теплый пол от отопления

Такой вид обогрева помещений, как напольное отопление, обретает все большую популярность. И неудивительно, ведь это – самый эффективный и экономичный способ, а еще он может вписаться в любой интерьер, потому что нет никаких отопительных приборов, все спрятано в полу. В то же время финансовые вложения в этом случае больше, чем при реализации традиционных радиаторных схем. Единственный способ как-то сэкономить – это взяться за дело собственноручно. О том, как самостоятельно сделать теплый пол от отопления, и пойдет речь в данной статье.

Подготовительный этап

Любая практика начинается с теории, устройство напольного отопления не исключение. Поэтому изначально рекомендуется выполнить расчет системы, целью которого является определить:

• потребную тепловую мощность для каждого помещения;
• удельный расход тепла на 1 м2 комнаты;
• диаметр трубы для напольного контура;
• шаг раскладки труб;
• общую длину каждого контура.

Конечно, чтобы рассчитать теплые полы в частном доме или квартире, лучший вариант – обратиться к специалистам и получить от них точный расчет, по которому смело выполняется монтаж. Если по каким-либо причинам это невыполнимо, укрупненный расчет можно произвести самостоятельно, как и взять на себя всю ответственность за ошибки и неточности. Существует 2 распространенных метода таких вычислений, простейший заключается в том, чтобы положить на каждый м2 помещения 5 м трубы.

Второй метод сложнее, но и результат выйдет точнее. Чтобы просчитать, а потом сделать теплый пол своими руками, выясняется потребная тепловая мощность из расчета 40 Вт на 1 м3. Умножив это значение на общий объем, получим тепловую мощность, которую делим на квадратуру и узнаем удельный расход тепла. Для определения остальных параметров предлагается воспользоваться графиками, представленными ниже:

Поскольку реальная теплоотдача напольной системы напрямую зависит от толщины и материала покрытия, то дальше предложены номограммы для того, чтобы просчитать теплый пол под плиткой и паркетом либо ковром:

Пользоваться графиками просто: найдя по левой оси значение своего удельного расхода теплоты, проводим прямую линию и узнаем температуру поверхности пола, а при пересечении с диагональными графиками подбираем диаметр трубы и шаг ее раскладки. Последняя вычислительная операция – определение длины контура, она не должна превышать 100 м, а в идеале должна уложиться в 80 м. Если это не так, площадь комнаты разбивается на 2 одинаковых контура.

Следующий шаг в подготовке – закупка материалов. Состав комплекта варьируется в зависимости от расположения помещения. Если это первый этаж, находящийся на грунте, то понадобится слой утеплителя, как правило, пенополистирола, толщиной 100 мм. Комнату над подвалом утепляют пенопластом толщиной 80 мм, а второй и последующие этажи – 50 мм, чтобы система отопления не обогревала нижние помещения или соседей, если речь идет о квартире.

Комплект утеплителя для теплого пола

Примечание. В качестве утеплителя для квартиры можно брать пенополистирол экструдированный. Он дороже пенопласта, зато слой будет тоньше, достаточно 20 мм.

Перечень остальных материалов следующий:

• пленка гидроизоляционная с разметкой;
• труба полимерная необходимого диаметра;
• демпферная лента;
• крепления для трубы – «гарпуны»;
• материалы для цементно-песчаной стяжки, включая пластификатор.

Для справки. Предложенный комплект является минимальным, чтобы осуществить монтаж теплого водяного пола в частном доме или квартире. В то же время известные производители труб, такие как VALTEC или AQUATERM реализуют полные наборы комплектующих напольного отопления, где имеются профили и уплотнители для деформационных швов, крепления и даже плиты пенопласта с выступами для удобства раскладки греющих труб.

Плитка для монтажа теплого пола

На просторах стран СНГ очень популярна другая схема «пирога» теплого пола в квартире или частном доме, имеющая право на жизнь. В ней поверх теплоизоляционного материала кладут металлическую арматурную сетку с ячейками 150 х 150 мм. Трубы раскладывают поверх нее и прикрепляют к прутьям одноразовыми пластмассовыми хомутиками.

Схема наполнения теплого пола

Порядок монтажа

Основание в виде бетонной подготовки или плиты перекрытия тщательно убирается от пыли и мусора. Сверху раскладывается гидроизоляционная пленка, при этом ее края должны ложиться внахлест на расстояние 10 см, после чего склеиваются скотчем. Также край гидроизоляции нужно завести под демпферную ленту, для этого нужно оставить по краям запас 100 мм.

Затем вдоль стен по всему периметру приклеивается демпферная лента и раскладываются плиты утеплителя с плотной подгонкой друг к другу. Следующий шаг – раскладка трубы, здесь нужна схема отопления с теплыми полами, где указан диаметр и шаг трубы, а еще – способ укладки. Существующие способы показаны на рисунке:

От места установки коллектора – распределителя по схеме прокладывается подающий трубопровод, закрепляемый «гарпунами» к плитам утеплителя. Выполняя операцию, следует соблюдать радиус изгиба труб, указанный производителем. Таким образом выполняются все контуры напольного обогрева, устанавливается коллектор со смесительным узлом, к которому и присоединяются все концы труб. Система заполняется водой и проверяется на герметичность, после чего производится устройство стяжки, чья толщина не должна превышать 100 мм.

Схема подключения теплых полов

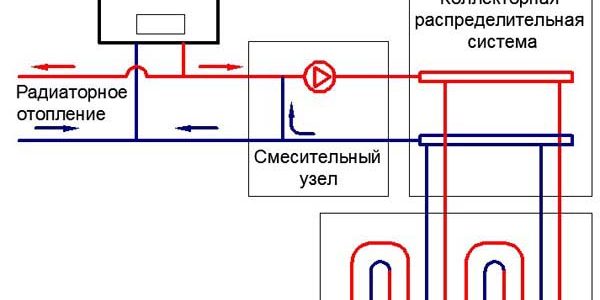

По окончании монтажа стяжке дают время на застывание, оно зависит от применяемой строительной смеси. Пришло время присоединять систему напольного обогрева к магистральным трубопроводам теплоснабжения. Самая простая схема подключения теплого пола к системе отопления представлена на рисунке:

Когда в соответствии со схемой в доме нужно задействовать автоматическое регулирование нагрева теплоносителя в зависимости от температуры воздушной среды в помещениях, то в каждой комнате дополнительно устанавливаются терморегуляторы. От них прокладываются и подключаются магистрали к распределяющему коллектору отопительных контуров.

Существует практика, когда подключается теплый пол от центрального отопления, а именно — от общих стояков в квартире. Рядом с ними ставят коллектор, от которого подающую и обратную магистраль напрямую врезают в стояки. Конечно, за неимением другого выхода, такой вариант возможен, но он в корне неправильный. Начнем с того, что подобное присоединение запрещено поставщиками тепловой энергии, и в случае посещения представителями этой службы вас ждут неприятности в виде штрафа и так далее. А это посещение неизбежно, поскольку теплый пол снизит температуру в подающем стояке, что приведет к жалобам соседей.

Опять же, осуществляя подключение теплого пола к центральному отоплению напрямую, вы подаете в греющие контуры слишком горячий теплоноситель, вряд ли это принесет желаемый комфорт. В любом случае нужен смесительный узел с трехходовым клапаном и циркуляционным насосом, чтобы подмешивать горячую воду в систему напольного обогрева по мере необходимости. Подключив теплые полы по этой схеме к двухтрубной централизованной системе, вы снизите температуру теплоносителя и его расход из стояка.

Заключение

Не вызывает сомнения тот факт, что отопление дома теплыми полами создает чувство комфорта и позволяет экономить энергоносители, поскольку воду нужно нагревать до температуры всего 40—45 ºС, а не 90 ºС. Только нужно приложить некоторые усилия, чтобы самостоятельно выполнить все монтажные работы.

Используемые источники:

• https://stroyvopros.net/pol/kak-sdelat-teplyiy-pol-ot-otopleniya.html
• https://otivent.com/teplyj-pol-ot-otoplenija
• https://pol-spec.ru/vodianoy-teply-pol/kak-sdelat-teplyj-pol-ot-otopleniya-v-chastnom-dome.html
• https://cotlix.com/kak-sdelat-teplyj-pol-ot-otopleniya
