Как правильно сделать естественную вентиляцию в частном доме

Начнем с образного сравнения: правила охраны труда написаны кровью, а требования СНиП к воздухообмену внутри жилых зданий – черной плесенью. Именно грибок, образующийся по углам комнат, указывает на повышенное содержание влаги плюс недостаток свежего воздуха. Цель публикации – рассказать, как правильно делается вентиляция в частном доме или квартире. Приведенные ниже рекомендации помогут создать здоровый микроклимат в жилище либо исправить существующую проблему своими руками.

Три вида вентиляционных систем

Чтобы предусмотреть нормальное вентилирование помещений, нужно понимать суть задачи и знать технические средства, помогающие ее решить. Правильная вентиляция в доме выполняет 2 функции – удаление отработанного воздуха и подача чистой воздушной смеси с улицы.

Атмосфера жилых комнат загрязняется несколькими продуктами жизнедеятельности людей:

• водяные пары, выделяемые при дыхании и в процессе готовки пищи;
• углекислый газ и другие вредные соединения в небольших количествах;
• разнообразные неприятные запахи.

Справка. Для образования излишков влаги достаточно поджечь газовую плиту, кипятить воду необязательно. Продуктами горения метана являются углекислый газ и водяной пар. Первый создает ощущение духоты, второй насыщает влагой воздушную среду кухни.

Существует 3 типа систем общеобменной вентиляции, способных поддерживать микроклимат в комнатах здания:

1. Естественная.
2. Комбинированная.
3. Принудительная с механическим побуждением.

Прежде чем рассмотреть принцип работы каждой схемы, озвучим важное правило: нельзя организовать вытяжку, не предусмотрев приток, и наоборот. Удаляемый воздух должен замещаться наружным, иначе эффективность вентилирования сведется к нулю.

Сравнительный пример. Представьте насос, закачивающий воду внутрь герметичной емкости. Когда давление в резервуаре достигнет определенного порога, движение жидкости остановится независимо от мощности и частоты вращения двигателя. Крыльчатка станет перемешивать воду на одном месте. Накачивание (или отсасывание) воздуха в закрытое помещение даст аналогичный результат.

Принцип естественной вытяжки

Вентиляция данного типа работает за счет природной тяги, возникающей внутри вертикальной трубы и побуждающая воздух двигаться по каналу снизу вверх. Важно понимать, от чего зависит сила тяги:

1. Разница атмосферного давления на нижнем и верхнем срезе трубы. Чем выше построить вентканал, тем больше получится перепад давлений и мощность тяги.
2. Разность комнатной и уличной температуры. Холодный поток вытесняет нагретый и более легкий комнатный воздух, отчего последний стремится уйти в верхнюю зону помещения и далее в вытяжную шахту.
3. Степень насыщения влагой. Как ни парадоксально, но при одинаковой температуре насыщенная водяным паром воздушная смесь становится легче сухого воздуха и тоже поднимается вверх.

Справка. Относительная молекулярная масса водяного пара равна 18 единиц, воздуха – 29. Соответственно, при увлажнении газовая смесь становится легче. Эффект заметен на представленном фото.

Температура и влажность окружающей среды колеблется в течение года, следом меняется сила тяги. Вот почему летом естественная вытяжка работает хуже – перепад температур невелик. Неизменным остается один параметр – высота канала и разница давлений.

Устройство природной вентиляции – самый дешевый способ организовать воздухообмен внутри загородного коттеджа. Естественная тяга также задействована в большинстве многоквартирных домов: приточный воздух подается через специальные клапаны, вытяжка производится с помощью вертикальных шахт, проходящих внутри стен.

Комбинированный воздухообмен

В данном случае естественная вентиляция в доме усиливается за счет размещения электровентиляторов в определенных точках. Практикуется 2 варианта:

• наружный воздух подается механизированными приточными установками, выброс происходит посредством вертикального канала;
• на вытяжную шахту ставится маломощный вентилятор, приток осуществляется через специальные клапаны с выходом в стену.

Яркий пример комбинированного варианта – вентилятор, установленный в туалете, либо кухонная вытяжка. Первый быстро удаляет неприятные запахи, вторая отсасывает вредные пары в процессе готовки.

Механизированный приток обеспечивают местные агрегаты, встраиваемые в толщу стены (так называемые бризеры). Установка фильтрует наружный воздух, плюс в холодный период подогревает электрическим ТЭНом. Объем подачи и степень нагрева регулируется вручную либо автоматически.

Комбинированное вентилирование успешно применяется в любых типах частных домов – кирпичных, каркасных, построенных из газобетона и СИП-панелей. Если вентилятор устанавливается на вытяжной трубе, то возмещение тепла, удаленного вместе с воздухом, ложится на радиаторную систему отопления.

Принудительное вентилирование здания

Принцип действия принудительного воздухообмена простой – вытяжка и приток обеспечивается механическими вентиляционными установками, питающимися электроэнергией. Схем и вариантов подобной вентиляции довольно много, приведем несколько распространенных примеров:

1. Притоком занимаются бризеры, установленные во всех комнатах. На чердаке располагается общий вытяжной вентилятор, собирающий отработанный воздух помещений и удаляющий его наружу.
2. В каждом помещении стоит отдельное приточно-вытяжное устройство с рекуператором, встроенное во внешнюю стену.
3. За воздушный обмен отвечает одна общая установка – центральный кондиционер. Агрегат очищает, увлажняет, нагревает и охлаждает приток в зависимости от условий и времени года. Раздача и отбор воздуха производится сетью вентканалов. Функция рекуперации тоже присутствует.
4. Микроклимат внутри жилища поддерживается фанкойлами – местными калориферами с функцией обогрева/охлаждения. К теплообменникам подводится горячая вода от газового котла и хладагент от чиллера (разновидность холодильной машины).

Разъяснение. Рекуперация – это процесс отбора тепловой энергии у вытяжного воздуха, идущей на подогрев притока. Используется специальный теплообменник – рекуператор, где встречные воздушные потоки пересекаются, но не смешиваются.

Особенность механических вентсистем – совмещение вентиляции с воздушным отоплением. Какой смысл тратить деньги, выполнять проект и монтаж радиаторной схемы, когда нужно греть подаваемый воздух? Правильное решение – довести температуру притока до 30—50 °С и таким образом компенсировать теплопотери сквозь наружные стены, а батареи и теплые полы не предусматривать вовсе.

Какой вариант лучше

Если вы желаете своими руками обустроить вентиляцию частного дома, рекомендуем отдать предпочтение первым двум системам – естественной и комбинированной. Аргументы в пользу этих вариантов:

1. Приемлемые финансовые затраты при монтаже и эксплуатации.
2. Минимальное потребление электричества. Вытяжные вентиляторы комбинированных систем работают периодически и потребляют в сумме 100—200 Вт/ч. Приточные установки с подогревом возьмут больше – около 500 Вт на каждую комнату.
3. Вентиляция с естественным побуждением вполне способна обеспечить нормативный воздухообмен в одно— и двухэтажном здании, тем более внутри дачного домика.
4. Не требуется выделять полезный объем здания под размещение вентиляционного оборудования и прокладку воздуховодов.
5. Отпадает необходимость обслуживания агрегатов, ежегодной очистки фильтров и воздушных каналов.

Важный момент. Устройство полностью механизированной общеобменной вентиляции требует основательного подхода – расчетов, проектирования и квалифицированного монтажа. Без разработчиков с профильным образованием и грамотных исполнителей обойтись не удастся.

Последний нюанс: если принудительная вентиляция не предусматривалась в доме изначально, выделить пространство для прокладки воздуховодов будет непросто. Придется изощряться и класть вентканалы под полом либо в деревянных перекрытиях, пропускать через комнаты. Вдобавок часть площади жилища займет оборудование, о чем расскажет эксперт на видео:

Делаем вентиляцию правильно

Организовывая воздушный обмен, предлагаем взять за основу систему с естественным побуждением как наиболее дешевую и распространенную. Данный вариант также подойдет для всех типов хозяйственных построек – бань, сараев, курятников, погребов и так далее.

Замечание. Разговоры о том, что естественная вентиляция вытягивает из дома массу драгоценного тепла — это не соответствующие действительности россказни продавцов различного оборудования. Если в доме нет щелей для прохода внешнего воздуха, то вытяжка удалит ровно столько, сколько позволит приток, о чем мы писали выше.

Перед тем как сделать вентиляцию, нужно выяснить объем воздуха на подаче и рассчитать общий воздухообмен. Требования нормативных документов, методика и алгоритм расчетов – большая тема нашей отдельной статьи.

В качестве примера используем планировку одноэтажного дома. На чертеже показана схема движения воздушных потоков, расположение приточных и вытяжных устройств. Нужно соблюсти ряд правил:

• внешний приток надо организовать во всех комнаты кроме коридоров и санузла;
• направление потоков внутри дома – из жилых помещений в более загрязненную кухню и ванную;
• блок вентканалов делается в перегородке между санузлом и кухней либо пристраивается к наружной стене;
• высота подъема труб определяется расчетным путем, минимум для одноэтажного здания – 2 метра;
• для туалета, кухни и локальных механизированных вытяжек строятся отдельные шахты, дабы запахи не перетекали в соседние помещения;
• проходящие сквозь холодный чердак вертикальные каналы из пластиковых труб обязательно утепляются, чтобы не пришлось бороться с конденсатом.

Важное уточнение. Схема воздухообмена в двухэтажном жилище выглядит аналогично. Поскольку кухонное помещение отсутствует, предусматривается отдельный вытяжной канал в ванной либо другой точке.

Теперь подробно рассмотрим организацию потоков по каждому помещению.

Жилые комнаты: спальня, детская, гостиная

В помещениях для отдыха с постоянным пребыванием жильцов важно создать здоровую атмосферу – устроить подачу чистого воздуха снаружи следующими способами:

• встроить в оконный профиль приточный клапан типа Aereco;
• вмонтировать вентиляционный регулируемый клапан в стену;
• установить бризер с вентилятором и дополнительным подогревом воздушной струи.

Справка. В многоэтажных домах советской постройки предусматривалась специальная приточная щель снизу подоконника. В процессе замены деревянных окон на пластиковые установщики заделывают указанный проем. Без притока не действует тяга вертикальной шахты, вентиляция квартиры не функционирует. Отсюда повышенная влажность, грибок и прочие прелести.

Приточные клапаны нужно ставить на высоте примерно 2 м от пола. Конвективный поток, поднимающийся от радиаторов, перемешивает и нагревает холодный приток. Вытяжкой служит щель высотой 15—20 мм, оставленная под межкомнатной дверью.

Воздух всасывается проемом под воздействием разрежения, создаваемого кухонным и туалетным вентканалом. Двигаясь с малой скоростью (0.1—0.2 м/с), воздушная масса выходит в коридор и устремляется к устью вытяжной решетки.

Совет. Нынешние межкомнатные двери зачастую плотно прилегают в притворе, не пропуская воздушную смесь в коридор. Покупайте дверные полотна со встроенной переточной решеткой либо устанавливайте таковую самостоятельно.

Кухня-столовая

Атмосфера данного помещения загрязняется продуктами горения газа, лишней влагой и выделениями от людей, поступающими вместе с воздухом других комнат. Вентиляцию нужно устраивать по таким правилам:

1. Предусматривается 2 точки притока – щель снизу дверного полотна и регулируемый клапан в стене (оконном профиле).
2. В идеале строится 2 вертикальных трубы, выведенных на крышу, – для общеобменной вентиляции и кухонной вытяжки. Тогда жир и копоть не станет засорять основной канал.
3. Решетки забора воздуха монтируются под потолком.
4. Допускается устройство одной вытяжной шахты достаточного диаметра.
5. Канал должен быть открыт только со стороны кухни. Запускать туда воздух из туалета нельзя – запах проникнет в столовую.

Примечание. Согласно требованиям СНиП, в помещении необходим однократный воздухообмен плюс 100 м³/ч на газовую плиту либо 60 м³/ч на электрическую. Вот зачем нужно устраивать 2 притока.

Кухонную механическую вытяжку нельзя подсоединять к шахте напрямую – при отключенном вентиляторе сечение канала перекрыто жировыми фильтрами и крыльчаткой. Используйте тройник и обратный клапан, как предлагает домовладелец на видео:

Санузел – туалет и ванная

Стандартная схема вентиляции влажного помещения проста:

1. Воздух из коридора просачивается в ванную под входной дверью.
2. Перемешиваясь с влажной средой санузла, он становится легче и поднимается к потолку.
3. Под действием тяги в решетке, расположенной в верхней зоне, воздух медленно увлекается вытяжным каналом и выбрасывается наружу.

Чтобы скорее удалить из туалета влагу и неприятный запах, допускается встраивание осевого вентилятора в проем шахты. Одно условие: неработающая крыльчатка агрегата не должна перекрывать проход воздушному потоку, иначе эффективность вентилирования снизится. Используйте переходник с дополнительной решеткой либо тройник с обратным клапаном.

Котельная и другие помещения

Для нормальной работы любого котла, кроме электрического, требуется определенное количество воздуха, расходуемого на горение. Точный объем или конкретные требования к вентиляции топочной всегда прописаны в инструкции по эксплуатации теплогенератора.

Подача воздушной смеси в котельную производится через дверь, вытяжка – отдельным вертикальным каналом. Решетка размещается в верхней зоне топочной, никаких дополнительных вентиляторов ставить не нужно.

Важный нюанс. Дымоход твердотопливного либо газового котла служит мощной вытяжкой, особенно в период горения. Если топочная встроена внутрь коттеджа, то тяга дымовой трубы увлечет бо́льшую часть воздуха из жилых комнат первого этажа. Поэтому оголовки труб желательно оснастить дефлекторами, усиливающими тягу.

Рекомендации по воздухообмену в остальных помещениях:

1. Коридор и прихожая вентилируются транзитными потоками, идущими в сторону кухни и ванной.
2. Помещения бани вентилируются так: уличный чистый воздух поступает в предбанник, оттуда подается в парилку. Приточное отверстие в парной располагается рядом с печью, вытяжное – в нижней зоне противоположной стены.


3. Способы вентилирования гаража и подвала мы изложили в виде отдельного руководства.

Наружные и внутренние каналы вентиляции дома лучше монтировать из пластиковых либо жестяных труб расчетного диаметра. Воздуховоды, проложенные через холодный чердак, обязательно утепляются.

Допустимо применять пластмассовые трубы для внутренней канализации, но учтите один нюанс: серый полипропилен способен гореть самостоятельно. Вентиляционные ПВХ каналы изготовлены из затухающего пластика. Подробности монтажа смотрите в видеосюжете.

Заключение

Разбирая способы вентиляции частного дома, мы не упомянули об источнике дополнительного притока – инфильтрации. Просачивание воздуха сквозь через мелкие щели в современных жилищах практически отсутствует либо сведено к минимуму благодаря новым окнам и уплотнениям дверных притворов. Принимать в расчет поступления сквозь мельчайшие поры бессмысленно.

Принцип действия естественной вентиляции

Циркуляция воздуха, при организации системы вентиляции естественного типа, происходит благодаря разнице давления в вентиляционной шахте, за счет чего возникает тяга, выталкивающая внутренний воздух наружу.

На эффективность вентилирования помещения, при данном типе устройства вентиляции, влияют следующие факторы:

• Значение давления на наружном и внутреннем срезе вентиляционной трубы. Мощность тяги увеличивается вместе с высотой вытяжного канала.
• Значение температуры снаружи помещения и внутри, где расположена вентиляция. Охлажденный воздух тяжелее, поэтому он выдавливает легкий воздух в помещении снизу. В итоге использованный воздух изнутри устремляется в воздуховод.
• Уровень конденсата в помещении. Пары легче прохладного воздуха, а поэтому, при устойчивой температуре, они поднимаются и выходят через воздуховоды.

Помимо перечисленных основных факторов, на способность системы справляться с поддержанием комфортного микроклимата в здании влияют также показания атмосферного давления, влажности и температуры.

При схожести температуры внутри и на улице, тяга заметно ухудшается, а чрезмерный нагрев воздушных масс снаружи может привести к обратной тяге. При такой ситуации спасти положение может только вентиляционный канал большой высоты.

Устройство естественной вентиляции в деревянном доме, в сооружениях, построенных из кирпича или газобетона, и в многоэтажных зданиях позволяет существенно сэкономить смету, при этом эффективность воздухообмена от этого не страдает.

Выводные воздуховоды и шахты во всех сооружениях устраивают исключительно в перегородках или выносят наружу. При наружном размещении придется потратиться на дополнительное утепление труб.

Преимущества и недостатки естественной вентиляции

В жилищном строительстве устройства вентилирования естественного типа монтируются с учетом требований СНИП и принципов современного экопроектирования. Несмотря на соответствие нормам, такие устройства имеют как положительные, так и отрицательные свойства.

К положительным моментам относят:

• низкая стоимость организации вентиляции естественного типа;
• нечастые регламентные работы по поддержке системы в норме;
• в отличие от принудительных систем, отсутствует шум;
• монтаж вентиляционных устройств не вызывает осложнений даже у новичков;
• для того, чтобы построить вентиляционный канал, потребуется совсем немного времени;
• для поддержки функциональности системы не требуются дополнительные затраты;
• срок службы системы не ограничен;
• вентиляция естественного типа не является объектом повышенной опасности и не становится причиной аварийных ситуаций;
• данные системы можно совмещать с вентиляцией принудительного типа.

К отрицательным моментам относят:

• данные системы не способны регулировать скорость вытяжного потока: при повышенной влажности в помещении, такая особенность становится причиной появления грибка или очагов плесени;слабо защищенные приточные устройства не удерживают пыль, крошечных насекомых и семена растений, в результате чего для поддержания порядка в помещении приходится затрачивать больше усилий;
• установка защитных сеток нарушает нормальную циркуляцию воздуха и не может стать решением данной проблемы;
• в зимний период, при осуществлении проветривания помещений естественным образом, возникают серьезные теплопотери;
• зависимость эффективности вытяжки от уличной температуры и силы ветра.

Как рассчитать производительность системы

Чтобы самостоятельно рассчитать требуемые параметры для одноэтажного или двухэтажного строения, нужно учитывать несколько факторов:

• Площадь помещения.
• Кратность полного обмена воздуха, находящегося в помещении за один час.
• Нормы обеспечения свежим воздухом по САНПИН из расчета на одного человека (для обычных условий проживания в расчет берут 30 м³/час).

Главным условием эффективной циркуляции воздуха в помещении является равенство объема притока и вытяжки.

Пошаговый алгоритм расчета поможет определить необходимый объем воздуха, для дальнейшего подбора подходящего оборудования:

1. Чтобы получить полный объем воздуха в доме, необходимо сложить объем всех помещений. Ориентируясь на нормы потребления воздуха в различных помещениях жилища и показатели объема этих помещений, следует вывести средний показатель кратности полного обмена воздуха.
2. Умножив полученную кратность на суммарный объем, получим объем, который необходим для поступления и удаления воздуха в час.
3. Исходя из этого показателя, рассчитывают количество и мощность устройств обеспечивающих приток и параметры вытяжки. При расчете необходимо руководствоваться инструкцией и техническими характеристиками используемых приборов и типа вытяжного канала.

Данный расчет не учитывает изменения мощности тяги в различных климатических условиях. Для получения более точных данных придется совершать более сложные расчеты.

Организация естественной вентиляции в каркасном доме отличается от оборудования строений из бревна или бруса. В рубленых домах уровень естественного притока выше, чем в каркасных (за счет неравномерности усадки и наличия зазоров). Соответственно, для нормализации притока в каркасных строениях придется дополнительно использовать механические приборы.

Нормы естественной вентиляции

Современные СНИПы регламентируют нормы вентиляции жилых помещений исходя из значения полного обмена воздуха в сооружении, и измеряется в числе раз или метрах кубических в час.

Нормы для одноэтажных жилых сооружений составляют:

• жилые помещения постоянного нахождения – 1 полный обмен в час;
• кухня – от 60 м³/час (вытяжка);
• санузел – не менее 25 ³/час (вытяжка);
• прочие помещения – 0,2 полного обмена в час.

Кроме данных нормативов, следует учитывать значение расхода наружного воздуха на одного человека. Данный показатель составляет 30 ³/час.

Нормы естественной вентиляции в многоэтажном доме учитывают наличие дополнительных помещений:

• прачечная – 90 ³/час;
• спортзал – 80 ³/час;
• гардеробная – 0,2 полного обмена в час;
• газовые котельные – 1 полный обмен в час + 100 ³/час.

Для оборудования вентиляции подвалов, технических этажей и мансард существуют специальные требования и нормы.

Составляющие технологии естественной вентиляции

Перед тем, как сделать естественную вентиляцию в частном доме своими руками, требуется определиться с характеристиками и числом приточных и вытяжных элементов, разобраться в способе и местах правильной установки данных приборов.

Система естественной вентиляции конструируется из вертикальных вытяжных труб (могут быть внутренними или наружными), приборов, обеспечивающих приток наружного воздуха и горизонтальных обменных воздуховодов.

Для корректной установки устройств, расчет норм вентиляции необходимо проводить для каждого помещения в здании.

Приточные клапаны

Для обеспечения подачи наружного воздуха в помещение используются приточные клапаны. Выбор конструкции приточного оборудования зависит от потребностей помещения. Число приборов и их производительность определяется исходя из расчетов.

Размещение приборов, обеспечивающих приток, рекомендуют выполнять на высоте 1800-2000 мм от пола. При монтаже оборудования необходимо предусмотреть небольшой наклон клапана внутри стены. Наружный конец клапана должен быть ниже, чем внутренний. Такое расположение позволит защитить помещение от попадания осадков внутрь.

Вытяжные каналы

В качестве воздуховодов в индивидуальных строениях используют специальные пустотные шлакоблоки или пластиковые трубы. Для регулирования процесса удаления отработанного воздуха используют следующие приспособления:

• Регулируемые жалюзийные решетки, позволяющие уменьшать или увеличивать площадь вытяжного окна;
• Дефлекторы. Данный прибор, установленный на верхушке вентиляционного канала, позволяет увеличить мощность тяги;
• Усилители тяги. Имеет более сложную, зонтичную конструкцию, но выполняет туже функцию, что и дефлектор.

Вентиляционные каналы

Вентиляционные каналы устраивают для удаления использованного воздуха из помещений с повышенной влажностью или помещений специального назначения. Несколько вентиляционных каналов объединяют в одной выводной шахте.

Вентиляционные каналы располагают по внутренним стенам. При прокладке каналов следует предусмотреть беспрепятственное прохождение строительных конструкций (перекрытий, стропил), чтобы не нарушать вертикальность воздуховода.

Рекомендации

При оборудовании естественной вентиляции в частном доме своими руками, желательно учитывать особенности устройства комфортного обмена воздуха для возводимых и уже существующих строений.

По проектированию естественной вентиляции в строящемся доме

Основным принципом составления схемы естественной вентиляции в частном доме в процессе строительства является расположение шахт. Их устраивают исключительно во внутренних перегородках, чтобы обеспечить поддержание основной части трубы в тепле. Данный принцип позволяет получать достаточную мощность вытяжки, особенно при отрицательных температурах уличного воздуха.

Для оборудования вытяжных шахт рекомендуется использовать прямоугольные элементы. Они позволяют существенно сэкономить внутреннее пространство дома, но при наличии свободных площадей, можно монтировать круглые трубы, которые создают более интенсивный поток.

В качестве труб для воздуховода используют водопроводные пластиковые трубы, т.к. при применении гофрированных изделий возникают слабые, но ощущаемые человеческим слухом, шумы.

При выводе вентиляционных труб через неотапливаемый мансардный этаж на кровлю, рекомендуется позаботиться о дополнительном утеплении воздуховода в этом помещении.

При монтаже вытяжной трубы рекомендуется соблюдать вертикальность, если поддержать это условие невозможно, обходные откосы следует делать с углом отклонения не превышающим 30 градусов. Каждый переход со смещением от главной вертикальной оси отнимает порядка 10% мощности.

Следует внимательно отнестись к стыковочным узлам воздуховода. Неточное сочленение отдельных элементов, посторонние предметы, шероховатости – осложняют процесс эффективной работы вытяжки.

Чем выше труба воздуховода, тем эффективнее процесс вытяжки. Вынос вентиляционного грибка рекомендуется устанавливать на 500 мм выше конька кровли.

•
•

•
•

По модернизации вентиляции в уже построенном доме

Для повышения мощности тяги и обеспечения дополнительной защиты от проникновения в сооружение насекомых и пыли, на конце воздуховода желательно установить дефлектор. Это устройство помогает увеличить мощность на 20%.

В помещениях с повышенной влажностью рекомендуется установить вытяжные вентиляторы. Данная мера превращает естественную систему в совмещенную, но при этом исчезает зависимость от погодных условий. Кроме того, установленные устройства позволят сбалансировать влажностный и температурный режим в этих местах и не допустить гниения материалов.

Когда здание оборудовано пластиковыми окнами и в морозное время проветривание осуществляется редко, в целях экономии тепла, эффективность циркуляции воздушных масс резко падает. В такой ситуации рекомендуется оборудовать окна специальными вентиляционными клапанами, которые дают возможность организовать приток наружного воздуха, и при этом произвольно регулировать поток.

Советы по обустройству естественной вентиляции

Каждое помещение в загородных строениях или дачном доме имеет особенности, которые нужно учитывать при монтаже вентиляционных устройств.

В санузле

Для туалета и ванной комнате в загородном строении, необходимо предусмотреть возможность микропроветривания через окна или двери.

В бане

При оборудовании вентиляции в бане предусматривают размещение приточного канала в месте установки печи. Уличный воздух проникает снизу, постепенно вытесняя теплый воздух к потолку, нагреваясь сам. Вытяжной клапан в парной устанавливают под потолком.

Клапана открываю при необходимости быстро просушить парилку или моечную.

В котельной

Если загородный дом обогревается газом, в нем обязательно предусматривают отдельное помещение для размещения оборудования. Газовый котел является объектом повышенной опасности, поэтому требования к оборудованию котельной вытяжкой, достаточно серьезные.

Вентиляция котельной монтируется отдельно и не врезается в общую вытяжную трубу, чаще всего для избавления от дыма и газа применяют наружную трубу.

Для доставки наружного воздуха в котельные используют приточные приборы. Слабым местом приточно-вытяжной системы естественного типа в котельных является зависимость от мощности ветра. В тихую, безветренную погоду, обеспечить хорошую тягу невозможно.

В жилых комнатах

Для обеспечения эффективной циркуляции воздуха между отдельными комнатами в доме необходимо устраивать в нижней части дверных полотен небольшие отверстия или зазоры между дверным полотном и полом.

На кухне

При монтаже вытяжной вентиляционной решетки над плитой, нужно располагать это устройство на расстоянии 2 метров от пола. Такое положение вытяжки позволяет эффективно удалять избытки тепла, копоть и запахи, не давая распространиться им по помещению.

Видео по теме

Коттедж без эффективной вентиляционной системы назвать комфортным для проживания сложно. Приток свежего воздуха в него снаружи должен быть постоянным и достаточным, иначе микроклимат в комнатах станет неблагоприятным.

Делается вентиляция в частном доме по одной из двух схем – с естественной либо принудительной тягой. Причем выполнить ее монтаж вполне получится и самостоятельно. А вот проект в отдельных случаях придется заказывать у профессионалов.

Есть упрощенные расчеты устройства воздухообмена в малоэтажных жилых зданиях, но они не всегда подходят. Здесь надо быть максимально внимательным, чтобы все правильно сделать.

Содержание

Виды</li>Естественная</li>Принудительная</li>Схемы</li>Приточная</li>Вытяжная</li>Приточно-вытяжная</li>Подготовка к монтажу</li>Вентиляция своими руками</li>

Виды вентиляционных систем

Все вариации систем вентиляции делятся на два вида:

1. Естественные.
2. Принудительные (управляемые, механические).

Первые предполагают отсутствие любых механических средств циркуляции воздушных масс по дому. В этом случае все происходит благодаря естественной тяге, образующейся за счет разницы давлений и температур в разных точках системы вентиляции. Работа вторых наоборот обусловлена наличием в их составе воздушных вентиляторов вытяжного либо приточного направления.

Чем отличается естественная и принудительная вентиляции

Естественная

Для создания естественной вентиляции частного дома необходимо лишь проделать в его стенах отдушины и создать вытяжной вентканал. Этот вариант наиболее прост и быстр в реализации. Достаточно еще на стадии строительства коттеджа предусмотреть отверстия для поступления и выхода воздуха. А если здание уже построено, то проделать их в стеновых конструкциях также не слишком сложно.

Среди преимуществ естественной вентиляции особо выделить стоит:

• дешевизну монтажа;
• высокую надежность и полную энергонезависимость системы;
• отсутствие необходимости в сложном обслуживании;
• бесшумность работы.

Естественная вентиляция не перестанет работать при перебоях в электроснабжении. В ней нет механизмов, которые способны сломаться в неподходящий момент или шуметь при функционировании.

Естественная вентиляция с применением вентшахт

В числе недостатков системы вентиляции с естественной тягой:

• отсутствие фильтрации и очистки воздушных масс от пыли, запахов и пыльцы;
• повышение шумности в доме за счет наличия в стенах дополнительных отверстий;
• сложность регулировки вентиляции по объему воздухообмена;
• увеличение потребления тепла на обогрев помещений зимой из-за поступления в больших объемах холодного воздуха с улицы;
• зависимость тяги от внешних атмосферных факторов.

Эту схему вентиляции рекомендуется использовать, когда коттедж стоит далеко от автомагистралей и в чистой местности. То есть там, где нет необходимости в дополнительной очистке приточного уличного воздуха и нет сильного шума. В большинстве остальных случаев стоит присмотреться к варианту с вентилятором.

Естественная вентиляция в доме с мансардой

Принудительная

В отличие от естественной вентиляция в частном доме принудительного типа более эффективна и способна контролировать в помещении не только температуру, но и влажность. Однако стоит она гораздо дороже и требует постоянного электропитания. Главный элемент такой системы – вентилятор в том или ином виде.

Среди достоинств вентиляции с принудительной тягой числятся:

• возможность точной регулировки мощности и настройки иных характеристик системы отдельно для каждой комнаты;
• возможность автоматического контроля помимо температуры также влажности и чистоты комнатного воздуха;
• автономность работы оборудования без необходимости постоянной его ручной подстройки;
• стабильность воздухообмена по всему дому и в каждом помещении отдельно;
• наличие опции подогрева уличного воздуха за счет рекуперации или электрического нагревательного элемента.

Принудительный вариант позволяет более точно контролировать все параметры микроклимата в комнатах. Однако за это придется заплатить не только более высокими издержками на этапе строительства, но и расходами потом при эксплуатации.

Принудительная вентиляция в частном доме

К минусам принудительной вентиляции дома относятся:

• необходимость электроснабжения и затраты на него;
• высокая цена оборудования;
• дополнительные финансовые издержки на обязательное обслуживание электротехники;
• повышенные требования к качеству расчетов и проекта.

Главный нюанс этого варианта – зависимость от электричества. При отключении электропитания вентилятор перестанет работать и толку от всей системы будет ноль. Если в поселке регулярно пропадает напряжение в сети, то при обустройстве вентиляции этого вида необходимо заранее позаботиться о бесперебойнике.

Схемы вентиляции

Схема организации принудительной вентиляции в частном доме может быть:

• приточной (вентилятор работает на приток воздуха в комнаты);
• вытяжной (вентилятор вытягивает воздух на улицу);
• комбинированной приточно-вытяжной.

В первых двух случаях система состоит из вентиляционного канала (на вытяжку либо приток) с вентилятором и фильтрами, который дополняется отдушинами или воздуховодами для естественного тока воздуха. А в третьем вентиляция выстраивается из двух вентканалов, имеющих каждый свой нагнетатель.

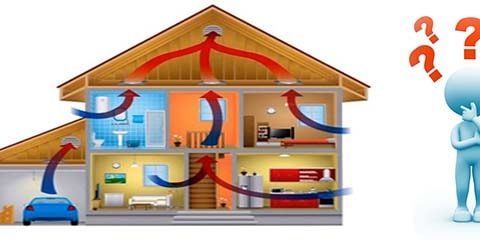

Потоки воздуха в частном доме

Приточная

При приточной вентиляции воздух забирается с улицы, очищается и подогревается или охлаждается по необходимости, а только потом подается в помещения. Выход его наружу из коттеджа происходит по обычным вытяжным воздуховодам и через подоконные отдушины. То есть происходит его механическое нагнетание внутрь, а уходит он уже на улицу самостоятельно естественным образом через вентиляционные отверстия, двери и окна.

В самой простой схеме подобная система состоит из одного вентилятор в подсобном помещении и нескольких вентиляционных каналов из этой подсобки до каждой жилой комнаты. Такой вариант позволяет свести к минимуму шум от работающего оборудования и сильно упрощает расчеты.

Воздухообмен в доме в приточной вентиляцией

Если вентиляция устраивается в небольшом по квадратуре частном доме, то описанный выше способ ее организации является наиболее оптимальным. Достаточно правильно рассчитать необходимый воздухообмен и мощность вентилятора.

Монтаж вентиляции после вряд ли вызовет трудности. Воздуховоды для нее обычно делаются из гибких гофрированных труб соответствующего диаметра. А вентиляционное оборудование со всеми фильтрами, ионизаторами и т.п. приобретается в виде готовой установки. Ее надо будет лишь закрепить в выбранном месте и соединить с вентканалами.

Приточный клапан в частном доме

Вытяжная

В вытяжной вентиляции все происходит наоборот. Приток свежего воздуха в дом происходит естественным образом. Для этого обустраиваются отдушины и вентиляционные шахты с отверстиями в стенах. А вот вытягиваются использованные воздушные массы из комнат уже принудительно с помощью механической вытяжки с вентилятором.

Главный недостаток данного варианта – втягивание в дом холода с улицы по зиме вместе с поступающим извне свежим воздухом. Если коттедж построен в местности с холодным климатом и низкими зимними температурами, то компенсировать этот момент придется большим объемом тепла от обогревателей. А это дополнительные траты на отопление.

Однако если поток холодного уличного воздуха пустить не через отдушины непосредственно во внешних стенах, а через подпол, то он по пути до жилых комнат немного нагреется. И проблема будет не такой серьезной. Но при проектировании данный вопрос крайне важно просчитать и все предусмотреть заранее.

Конструктивные особенности вытяжной вентиляции

Приточно-вытяжная

Комбинированный вариант состоит из двух принудительных подсистем. Одна используется на приток воздуха, а вторая на вытяжку. Они могут быть разъединенными, каждая сама по себе, и пересекающимися в рекуператоре.

Это самая сложная в проектировании и устройстве вентиляция. Она требует сложных расчетов и большого количества воздуховодов. Однако используя ее, хозяин коттеджа гарантирует себе максимально комфортный микроклимат в жилище. Такая система позволяет в автоматическом режиме контролировать все параметры комнатного воздуха. Не зря именно ее часто выбирают в качестве одного из элементов «умного дома».

Чтобы снизить издержки на подогреве зимой втягиваемого с улицы воздуха, приточно-вытяжную вентиляцию обычно дополняют рекуператором. Он забирает часть тепла у вытягиваемых из коттеджа масс и отдает его поступающим извне. Это сильно снижает траты на отопление, так как практически вся тепловая энергия остается в жилище и не покидает его.

Как оборудовать приточно-вытяжную вентиляцию в частном доме

Подготовка к монтажу вентиляции частного дома

Правильная вентиляция – это та, что в самом начале грамотно запроектирована. Допущенные в расчетах ошибки потом исправить будет практически невозможно либо слишком дорого. Лучше все изначально сделать по всем правилам.

Это для облицовки цоколя можно взять самые разные материалы. Особых строительных норм здесь нет. А вот проект для системы вентиляции или свайного фундамента должен рассчитываться с соблюдением массы СНиПов и ГОСТов. Иначе долго коттедж не простоит либо жить в нем будет просто некомфортно.

При проектировании домашней вентиляции следует учесть:

1. Наличие в помещении плиты или камина.
2. Кубатуру каждой комнаты и коттеджа в целом.
3. Количество проживающих.
4. Необходимость встраивания в систему воздушных фильтров и их тип.
5. Индивидуальные архитектурные особенности здания и многое другое.

По нормам в жилых помещениях коттеджа весь объем воздух должен за час меняться минимум один раз (кратность воздухообмена равна «1»). Для подсобок, подвалов и коридоров этот коэффициент уменьшается до «0,2».

В кухне воздух должен меняться со скоростью 60–100 м3/час в зависимости от типа плиты. Причем если последняя газовая, то замена должна производиться с кратностью не ниже трех раз за час по объему кухонного помещения. В санузлах и туалетах воздухообмен должен равняться 25–50 м3/час.

Принудительно-вытяжная вентиляция в кухне

Для внутридомовой канализации вентиляция обустраивается отдельно посредством вывода вентиляционной трубы с общего стояка. Также отдельно рекомендуется обустраивать вентканал для вытяжки над кухонной плитой. Причем сводить воздуховод от нее и из санузла в одной шахте нельзя. Это может привести к выходу канализационных “амбре” в кухню.

При подготовке проекта также надо учесть размеры вентиляционных каналов и их пропускную способность, мощность системы отопления и габариты вентиляторов. Параметров рассчитать придется немало. И все они должны быть точными и безошибочными, иначе эффективность вентиляции получится не такой, как хотелось бы.

Для небольшого одноэтажного домика в несколько комнат подобный расчет можно составить самостоятельно. Надо взять кубатуру комнат и перемножить ее на соответствующие коэффициенты плюс добавить объемы воздухообмена для кухни и туалета.

Однако проект вентиляции для большого дома лучше заказать у специалистов в этой области с соответствующими инженерными познаниями. Здесь цена ошибки может выйти слишком высокой.

Вентиляция своими руками

Имея на руках готовый проект, смонтировать самостоятельно вентиляцию в частном доме не так сложно. Вентканалы собираются из гофрированных труб либо отдельных металлических или из ПВХ элементов прямоугольного сечения. Все это нужно лишь собрать воедино как конструктор.

Для простоты монтажа воздуховодов сейчас выпускаются:

• каналы разной длины и сечения;
• разнообразные соединители с встроенными клапанами и без;
• колена с различными углами поворота;
• тройники и переходы;
• решетки отдушин;
• держатели и подвесы.

Все это надо соединить между собой и с вентиляционной установкой, канальным вентилятором или рекуператором. Сложностей возникнуть должно минимум.

Схема вентиляции в частном доме

Пошагово монтаж производится в следующем порядке:

1. Производится разметка отверстий в стенах и перегородках, где по плану будут проходить вентканалы.
2. На стенах и потолке наносятся осевые линии будущих воздуховодов с указанием поворотов и ответвлений.
3. Размечается место инсталляции вентиляционной установки (для принудительной системы).
4. Выполняется сверление стен, а также и крепление подвесов и кронштейнов.
5. Производится раскрой каналов и их соединение между собой с фиксацией стыков саморезами и последующим закреплением всей конструкции на держателях.
6. Вентиляционные магистрали подсоединяются к оборудованию.
7. Устанавливаются диффузоры и решетки.
8. Вентиляционная техника подключается к электросети и производится тестирование системы.

Чтобы защитить на улице выходы воздуховодов от мусора и осадков, на них монтируются колпаки, сетки и дефлекторы. При этом уличные участки вентиляционных каналов, шахт и труб подлежат утеплению. Если этого не сделать, то в них будет выпадать конденсат, что неизбежно приведет к проблемам.

Самому сделать вентиляцию в своем коттедже нетрудно. Если на руках есть проект со спецификацией требуемых материалов и планом, то особых сложностей не должно возникнуть.

Главное в завершении работ не забыть установить на фасаде декоративные вставки на выходах вентканалов. Иначе потом даже на сделанных издалека фото домов с сайдингом или иной экстерьерной отделкой эти места выглядят неприглядно. Небольшая не доделанная в конце мелочь, а общий вид она портит сильно.

Смотрите также видео о том, как сделать вентиляцию в частном доме:

Читайте про другие наши материалы:

Сезонные особенности влияют на естественную вентиляцию. Воздушные потоки внутри дома в жаркие летние и зимние холодные дни заметно отличаются. Если обратить внимание на причины возникновения воздушных масс, можно лучше понять, что такое естественная вентиляция в частном доме: как сделать ее и создать приятный микроклимат. Источником движения воздуха является сила гравитации, разница давления и механическое побуждение иных природных явлений. Три объективных показателя делают основную погоду в доме.

Необходимость в частном доме

С каждым годом сокращается количество строительных компаний, которые предлагают услуги по расчету и установке естественной вентиляции в частных домах. Точка фокуса направлена на устройство искусственной, принудительной вентиляции. Однако, есть много сторонников природного образа жизни во всех его проявлениях.

Естественная вентиляция в частном доме стала менее популярной, но в системе функционирования найдется много положительных моментов:

• Профессионально установленная система естественной вентиляции, в целом, справляется со своей основной задачей;
• С помощью вентканала образуется мягкий и приятный микроклимат;
• Благодаря циркуляции воздуха, создаются нормальные условия для проживания. Нормальные условия – это адекватная температура, влажность, чистота воздуха;
• Вентиляция использует три основных вида передачи тепла: конвекционная во время движения жидкостей и газов, лучистая с помощью тепловых лучей и теплопередача при непосредственном соприкосновении.

Тепловая энергия, которую забирают стены не выходит на улицу. Поэтому зимой в помещении тепло, а летом прохладно. Вся площадь комнаты работает на то, чтобы быстро нагреть воздух зимой, а летом в ночное время охладить и держать температуру весь день. Происходит процесс за счет теплопередачи.

Если стены прогрелись хорошо, при понижении температуры воздуха чувствуются комфортные условия. Это работает инфракрасное лучистое тепло, которое исходит от стен. При интенсивной замене воздуха вместе с естественной вентиляцией, дом самостоятельно аккумулирует тепло.

Естественная вентиляция подвластна сезонности и суточному перепаду температуры. Но, в целом, система, более чем, оправдывает себя в кирпичных, деревянных помещениях, домах из шлакоблока, пенобетона и газобетона.

По сути, в таких домах уже заложена функция природного рекупиратора, где самостоятельно аккумулируется тепло. Забирается тепло у отработанного воздуха, проходя через коридоры. Сами стены, пол и потолок поглощают тепло, взамен отдают чистый воздух. Естественная вентиляция гармонично работает над созданием микроклимата в доме.

В современных постройках по типу термодом, изодом, из каркаса, полистиролбетона провести естественную вентиляцию можно, но она будет мало эффективна. Естественная система вентиляции может только заменить воздух, но не сможет регулировать тепло и влажность.

Схема и принцип работы естественной системы вентиляции, ее преимущества и недостатки

Принцип работы заключается в простой схеме: воздух проникает в помещение нагревает (охлаждает) отрабатывает выходит на улицу. Природный круговорот воздушной массы используется в естественной системе вентиляции.

Через каналы, которые предусмотрены в стадии строительства, происходит движение воздуха — помещение вентилируется. Не обеспечивая приток воздуха, говорить об идеализации системы вентиляции сложно.

Схема естественной приточно-вытяжной вентиляции в частном доме

При обеспечении достаточного притока воздуха в помещение, отработанный состав удаляется через вытяжные отверстия естественной вентиляции из зоны наибольшего загрязнения: кухня, ванная, туалет.

Актуальные строения имеют герметичный периметр дома:

• Современные двери соответствуют нормативной базе;
• Пластиковые окна далеко ушли от вчерашних створок и ставень и т.д.

Правильная система вентиляции выполняет обязательное условие: поступательный сбалансированный приток и отток воздуха. Герметичность не позволяет идеально работать естественной системе вентиляции. Если все закупорить, процесс нарушается.

Появляются признаки недостаточной вентиляции помещения:

• Запотевание стекол;
• Жирный налет на стенах в кухне;
• Грибок на стенах в кухне и санузле;
• Повышенная влажность относительно естественного фона в зимний период.

Через систему естественной вентиляции могут проникать посторонние запахи. Причина кроется в одновременном использовании двух типов вентиляции. Иногда ставят принудительную вытяжку на кухню, где есть уже естественная вентиляция.

Ее вводят в канал, предназначенный только для естественной вентиляции. В результате происходит переизбыток воздуха. Движение превышает нормативы в десятки, сотни и тысячи раз. Такой воздух ищет ближайшие места, чтобы реализовать свой потенциал. Жильцы в своем доме ощущают всю палитру запахов, которые передаются на верхние этажи. Такая вытяжка рушит всю естественную вентиляцию.

Основное требование к устройству вентиляционных каналов – их делают во внутренних стенах, чтобы конструкция находилась всегда в тепле. Стандартное планирование жилого помещения заключается в том, чтобы организовать забор отработанного воздуха через ванну, санузел, кухню.

Канал естественной вентиляции устанавливают вровень с крышей, можно чуть выше. Допускается отклонение по нормам под углом 15^◦ от конька по направлению к вентканалу.

Тяга зависит от трех факторов:

1. Высота столба. Чем выше канал естественной вентиляции, тем сильнее будет тяга;
2. Перепад плотности воздуха, которая зависит от температуры внутри и снаружи помещения. Например, на улице зимой -30^◦C, а в помещении +26^◦C, то тяга будет максимальная. Чем больше перепад температур, тем активней движение воздуха в канале. Летом при одинаковой температуре воздуха на улице и в помещении тяга отсутствует или работает, как на приток;
3. Флюгарок труба должна устанавливаться с подветренной стороны, чтобы поддувалась ветром со всех сторон. Если труба будет установлена ниже, то с одной стороны будет обдувание, с другой кровля не даст попасть ветру в вентканал.

Когда воздух проходит через верх трубы появляется разряжение, и воздух из канала вентиляции захватывается еще сильней. Чем выше разница температур и сильней ветер на улице, тем эффективней работает естественная вентиляционная система.

Чистый, но холодный воздух поступает в дом. Он имеет большую плотность, поэтому стремится уйти вниз. В то же время радиаторы создают потоки горячего воздуха. В зоне встречи двух потоков создается турбулентное движение встречного взаимообмена воздушных масс.

Отработанный воздух, который содержит в себе углекислый газ, более тяжелый, чем тот, который поступает с улицы. Углекислота имеет плотность на 20% больше обычного воздуха. Отсюда наиболее грязный воздух находится в нижней зоне. Сверху более чистый и теплый воздух.

Преимущества:

• Установка занимает не много времени;
• Простой монтаж, можно установить своими руками;
• Эксплуатация и дальнейшее обслуживание тоже не сложное;
• Функционирует естественным образом, без дополнительных расходов;
• Покупка и работы стоят намного дешевле, чем принудительная система вентиляции.

Недостатки:

• При одинаковой температуре в помещении и на улице и безветренной погоде вентиляция работать не будет;
• Если летом днем жарко, а к вечеру воздух на улице начинает охлаждаться, в вентканале может появиться обратная тяга

Не будет забираться чистый воздух, а появится обратный эффект. Но происходит это в том случае, если вентиляционные каналы выполнены по безынерционной системе для современных домов, где особо нет тепловых потерь, но в то же время, не могут накапливать тепловую энергию. Это говорит о том, что теплоты канала недостаточно, чтобы догреть воздух и создать тягу в дымоходе, чтобы воздух выходил наружу.

Расчет минимально необходимого притока воздуха

Расчет делается тремя основными способами: площадь, кратность, санитарные нормы.

По площади:

Величина, которая дает ответ на вопрос, сколько раз в течение 60 мин. в комнате происходил воздухообмен, принимается во внимание кратность. Зависит от размеров (объема) комнаты. Если в течение часа свежего воздуха поступила на один объем всего дома, кратность равна одному.

По кратности:

Сначала рассчитывается весь объем дома, потом объем воздуха. Умножаются высота, длина и ширина. Объем определяется по формуле: L=n·V

• L объем воздуха;
• n кратность воздухообмена;
• V объем помещения.

Объем притока и оттока должны быть одинаковыми.

По санитарным нормам

На каждого человека норма в среднем 20-30 кубометров воздуха. В случае тяжелой работы – 50 кубов. Ориентироваться, прежде всего, на количество людей в доме и их потребности. Многие отталкиваются от объема помещения.

Простая логика входит в противоречие с физикой жизни: большая комната требует меньше вентиляции, чем маленькая. Чем больше комната тем больше объем воздуха.

Если загородный дом внушительных размеров, а проживают всего 4-5-7 человек, нет смысла ставить огромные вентканалы, которые предлагает советский СНиП. Последние 40 лет нормы вентиляции не пересматривались и не менялись

50 м³ воздуха в час необходимо человеку в помещении. Если находится постоянно . В два раза меньше периодически приходящих. Складываются два значения: 50 м³+25 м³ = 75 м³

Если не будет притока, нельзя забрать отработанный воздух. Для того, чтобы забрать, такой же объем воздуха надо подать в комнату. Сила тяги зависит от температуры внутри помещения, температуры снаружи помещения и вертикального участка (высоты столба).

При одном и том же сечении, но на разной высоте одинаковая скорость в одних случая проходит, в других нет. Если температура внутри помещения и снаружи одинаковая, давление тяги будет равно нулю.

Сила тяги в канале естественной вентиляции рассчитывается по формуле:

P=(ρ_v – ρ_n) х g х h

• P сила тяги;
• ρ_v внутренняя плотность воздуха внутри помещения;
• ρ_n наружная плотность воздуха за пределами помещения на улице;
• g=9,80665 м/с² ускорение свободного падения;
• h высота столба.

Чтобы найти внутреннюю плотность, надо:

ρ_v=353 : (274 м³/ч + t^◦C_v)

• t^◦C_v температура внутри помещения;
• 353 м³/ч справочная величина;
• 274 м³/ч справочная величина расчетного расхода воздуха

Чтобы найти наружную плотность, надо:

• ρ_n=353 : (274 м³/ч — t^◦C_n), где t^◦C_n– температура на улице.

Разбираем устройство системы естественной вентиляции по составляющим

Система естественной вентиляции состоит из вертикальных внутристенных или приставных каналов с отверстиями, закрытыми жалюзийными решетками, сборных горизонтальных воздуховодов и вытяжной шахты.

Для каждого этажа здания характерно свое расчетное гравитационное давление. Оно зависит от расстояния центра вытяжных решеток по вертикали до верха шахты. Наибольшее давление будет для помещений первого этажа здания.

Приточные клапана на стенах помещения

Приточные клапаны помогут избавить дом от герметичности и привести свежий воздух без шума, пыли, в спокойной обстановке при комфортной температуре. Работает эффективно при наличии вытяжки. Если важна шумоизоляция в квартире, выбирают стеновые устройства. Они лучше поглощают посторонние звуки. Устраняет духоту и излишнюю влажность. Поток воздуха регулируется движением заслонки. В помещении свежий воздух смешивается с теплым и равномерно прогревается по всей поверхности.

• • Клапан устанавливается на расстоянии приблизительно два метра от пола с направлением выхода воздуха вверх;
  • Перед установкой необходимо проверить работу вентиляционных каналов на кухне и в ванной комнате. Без работы вытяжных каналов клапаны работать не будут;
  • Цифровым детектором проверяются стены на наличие проводки и скрытой арматуры;
  • Корпус клапана прикладывают к стене, делается разметка;
  • Чтобы при сверлении избежать пыли, к стене приклеивается пакет. В него будет ссыпаться грубый мусор;
  • Над окном устанавливают пылесос для всасывания мелкой пыли;
  • В перфоратор вставляется коронка, в стене делается заходное отверстие глубиной 7-10 см;

• Замеряют толщину стены, делают отметку на буре. По эту отметку необходимо углубиться в стену;
• Стену бурят, не доходя до конца несколько сантиметров:
• Пылесосом из отверстия удаляется лишняя пыль;
• Далее, используется алмазная коронка, чтобы избежать грубых сколов снаружи;
• В готовое отверстие вставляется уплотнитель, оставляя отступ около 8 мм от уровня стены:
• Вовнутрь просовывают трубку. Она должна дойти до конца стены с внешней стороны. Со стороны улицы надевается решетка с акустическим козырьком из комплекта. Обязательно используется страховка;
• Внутри помещения корпус клапана прикладывается прижимом утеплителя, чтобы труба находилась по центру отверстия в корпусе;
• Конструкция выравнивается, делается разметка под крепление;
• Затем высверливаются четыре отверстия. Вставляются дюбели, корпус клапана прикрепляется к стене;
• Вовнутрь устанавливается глушитель с фильтром. Сверху готовый клапан закрывается крышкой.

Процесс установки по времени занимает чуть меньше часа. Про проветривание с открытыми окнами можно забыть.

Приточные клапана на окнах

Прекрасно решается три задачи: проветриваются комнаты, перестают запотевать окна, при этом не создаются сквозняки. При установке пластиковых окон герметизируется помещение. Ограничивается доступ воздуха, начинает появляться конденсат. Со временем может образоваться грибок. Если нужен объем в помещении, клапан выбирается более мощный по пропускной способности или ставят два вентклапана.

Основное назначение — без открытия окна можно проветривать помещение. В зависимости от модели для одних нарезаются уплотнительные резинки, для других надо сверлить отверстия в раме окна. Например, популярная модель Air-box. В комплект входит:

1. Клапан;
2. Две резинки;
3. Три самореза.

Сначала воздуху приходится уходить вверх, чтобы обойти раму и створку со специальным уплотнителем. Затем, воздух через клапан попадает в дом. Вода в помещение не попадает, а, значит, что обледенения зимой не будет. Одна часть ставится внутри помещения, другая снаружи. Клапан можно установить на каждое окно. Система простая, зафиксировать клапан можно самому отверткой и шуруповертом. На верхнюю горизонтальную раму прикладывается резинка, делаются замеры и прикручивается на створку. На раме отрезается родная резинка и устанавливается резинка из комплекта.

Если нужен свежий воздух, клапан открывается вправо и регулируется объем подаваемого воздуха. Важно знать, что при открывании и закрывании окна, клапан нельзя оставлять в крайнем левом положении, иначе, его можно повредить. Попутно такая конструкция решает проблему фурнитуры окна. Холодный свежий воздух поступает только из клапана.

Вентиляционные каналы между помещениями

Вентиляционные каналы объединяют в одну шахту. В некоторых случаях шахта служит вентканалом. Если в доме установлен камин, он сам является вытяжной шахтой. Камин имеет дымоход с разницей высот. Засасывает воздух, во время работы выводит дым и гарь. В нерабочем состоянии, если не перекрыт, выводит воздух из дома.

Каналы, в первую очередь, нужны для влажных помещений: кухня, ванная, туалет, сауна, бассейн. Обязательный атрибут для подвала, котельной, гаража. В котельной канал выполняет двойную функцию: выводит воздух и обеспечивает вывод газохода котла отработанных продуктов горения.

Прочная конструкция выводит непрерывный канал на отметку выше крыши, обеспечивая воздухообмен. На кухне, в санузле, в ванной должны быть свои вентканалы. Притока воздуха должно хватать для работы обоих каналов. Если расположить конструкцию на неправильной высоте, не будет естественной тяги. Соответственно, никакого воздухообмена вентиляцией не получится.

Нельзя делать высоту вентканала, исходя из художественно-архитектурных, и объемно-планировочных решений. Не требуется дополнительный вентилятор и другие механические устройства.

Место расположения канала в загородном доме – одна из стен влажного помещения, которое необходимо проветривать. На небольшую семью достаточно одного, максимум, два. В основную шахту будут группироваться элементы из всех помещений.

Устанавливать лучше вне несущей стены. В противном случае, работа будет связана с технологическими сложностями. Самое главное, правильно установленный канал беспрепятственно выходит на поверхность. Не пересекается со стропильными балками перекрытия и другими возможными препятствиями на крыше. Ни одна конструкция не должна соприкасаться с каналом или примыкать к нему.

Оформление завершается в самом разнообразном стиле: от причудливых зонтиков до оцинкованных, керамических, деревянных фигур. Самое главное, чтобы канал не оставался открытым под дождем и другими атмосферными осадками.

Вытяжные элементы системы

• Жалюзийные решетки

В вентиляционных отверстиях помещений жилых и общественных зданий для регулирования количества вытяжного или приточного воздуха устанавливают жалюзийные решетки.

Наиболее широкое применение получили решетки с подвижными перьями, Состоят из рамки, неподвижной решетки и вертикальных клапанов-перьев. Клапаны устанавливаются сзади решетки, приводятся в движение шнуром. Могут иметь разнообразное художественное оформление.

• Дефлекторы

Устройство на вентиляционной трубе, позволяющее ускорять потоки и создавать тягу в дымоходе. Работает от энергии ветра для создания разрежения на уровне выхода воздуха из вытяжной шахты или вытяжной трубы. Модели выполняются в различных формах: зауженные, поворотные, с прорезями и другие.

Есть дефлекторы, которые создают разряжение за счет ускорения воздуха с любого направления. Откуда бы ни дул ветер, создается тяга.

• Усилитель тяги

Имеет ветровой флюгер, встает по ветру. При смене ветра усилитель моментально меняет направление. Модель не вибрирует даже при ураганном ветре. Действует, как зонтик, вставая по ветру. Решает вопросы, если:

1. Плохая вентиляция;
2. Опрокидывание тяги;
3. Происходит задувание котлов
4. Возникновением обратной тяги в дымоходах.

Советы опытных мастеров

• Стандартная конструкция крыши чердак (не мансарда)

Чердак это не только дополнительная изоляция между улицей и потолком верхнего этажа, но и целая система, которая работает на естественную вентиляцию. И ее надо использовать.

В жаркий день поверхность крыши разогревается до +50^◦C. В каналах, проходящих через чердак, создается нагрев. За счет этого создается дополнительная тяга. Зимой при температуре -25^◦C, на чердаке сохраняется плюсовая температура порядка +10^◦C. Также благотворно влияет на подогрев вентиляционного канала и создание дополнительной тяги.

• Дополнение к естественной вентиляции

В жилых комнатах внизу двери рекомендуется оставлять небольшую щель 20-25 мм. Либо врезаются три вентиляционных небольших решетки, чтобы чистый теплый воздух попадал вверх, а грязный и холодный забирался под дверью и уходил дальше.

В помещениях, которые являются избытком тепла, запахов, влаги, вентиляционные решетки крепятся под потолком. При высоких трехметровых потолках – на метр ниже, чтобы верхняя часть оставалась зоной аккумуляции тепла, так как именно в ней находится избыток. Высокие потолки в частном доме естественным образом собирают тепло и чистый воздух.

Но задача естественной вентиляции забрать не только отработанный (серый) воздух, но и излишки влаги на кухне, в ванной комнате, в санузле. Для этих целей в дверное полотно врезается специальная решетка прямоугольной формы.

Как самостоятельно проверить работу вентиляции?

1. Открыть форточку, окно или дверь, обеспечить приток воздуха;
2. К вентиляционному отверстию поднести зажженную спичку.

При нормальной работе вентиляции, пламя отклоняется в сторону вытяжного отверстия.

Если дымоход находится в наружной стене, он может промерзать и продуваться ветром. Все вентиляционные каналы должны быть выполнены только во внутренних стенах.

Перед выбором и установкой вентиляции, задайте себе вопрос, а есть ли у вас природный источник чистого воздуха? Если ответ утвердительный, можно думать об установке естественной вентиляции. Она справится со своим предназначением, а в доме будет царить приятная атмосфера и комфортный микроклимат. 90% здоровья и энергии зависит от воздуха, которым дышим.

Фев 13, 2018Используемые источники:

• https://otivent.com/ventiljacija-v-chastnom-dome
• https://domzastroika.ru/ventilyatsiya/estestvennaya-ventilyatsiya-v-chastnom-dome-svoimi-rukami.html
• https://sdelat-dom.ru/remont/ventilyaciya/ventilyaciya-v-dome/
• https://ventilsystem.ru/ventilyaciya/po-naznacheniyu/v-chastnom-dome/estestvennaya-ventilyaciya-v-chastnom-dome.html
