Как правильно регулировать температуру батареи отопления, вручную или автоматически

1Печи и системы отопления

Выбор режима отопления в жилом доме или квартире зачастую не зависит от жильцов – если отопительные приборы смонтированы строителями, питаются от общего источника тепла и не имеют органов регулировки. Однако подача тепла в многоквартирные дома зачастую осуществляется в странных режимах, что и заставляет владельцев квартир менять радиаторы, устанавливать на них регулировочные устройства и устраивать дополнительные схемы отопления. В этой статье мы разберемся, что такое регулировка батарей отопления в квартире и как это правильно делать.

Особенности теплоотдачи радиаторов и способы ее изменения

При попытках регулировки отопления в многоквартирном доме необходимо в первую очередь уяснить, по какой схеме подключены батареи, насколько эффективно они отдают тепло и в каком состоянии находятся. Выделяют одно- и двухстороннее присоединение труб. Из иллюстрации понятно, что односторонний вариант – это подключение входной и выходной трубы с одной стороны радиатора, двухсторонний – с разных. Эффективность отдачи тепла при этом зависит от того, где расположена подающая и отводящая труба. Это связано с большей плотностью холодной жидкости (при разнице в 2…10 градусов различие небольшое, но принципиальное) и ее большим удельным весом. Таким образом, остывший теплоноситель автоматически опускается в нижнюю часть радиатора. Если нагретая жидкость подается снизу, ей сложно вытеснить холодную в верхнюю часть отопительного прибора. В результате эффективность отопления падает.

Таким образом, наиболее рациональный вариант для «проходных» радиаторов – подключение подводящей трубы к верхней части радиатора, отводящей – к нижней с противоположной стороны. Замыкающая рабочую «цепочку» (то есть ряд параллельно соединенных радиаторов) батарея может подсоединяться по принципу «сверху- внизу по той же стороне».

Если, несмотря на правильный тип подключения, радиаторы дают недостаточно тепла, необходимо выяснить температуру теплоносителя. Это можно сделать с помощью данных счетчика тепла (если он установлен и имеет такую функцию) или термометра. Также может помочь анализ с помощью тепловизора (данный метод удобен и для проверки зашлакованности радиаторов – по изменению цвета понятно, какие секции работают, какие – нет).

Согласно стандартам, нагрев теплоносителя зависит от наружной температуры и определяется по входящему в дом трубопроводу.

Интересно: самостоятельно определить, действительно ли нагрев радиаторов достаточен для создания комфортного температурного режима в помещении, можно с помощью простых расчетов. Для это можно воспользоваться данными, приведенными ниже.

Пример: комната площадью 15 м.кв. имеет две наружные стены, обе с окнами. Одно из окон выходит на север. Радиатор расположен в небольшой открытой нише под северным окном. В таком случае минимально необходимая мощность

15 х 100 = 1500 Вт.

С учетом поправок

1500 +1500х(30+10)/100 = 2100 Вт

Если температура теплоносителя достаточна, но радиаторы отдают слишком мало тепла – их придется менять. Если теплоотдача равномерная, но слишком низка температура подаваемой жидкости – ничего не поделать, придется разбираться с коммунальщиками или устраивать дополнительное отопление.

Если батареи слишком горячие

В этом случае возникает вопрос о том, как отрегулировать батареи отопления в квартире. Изменить температуру в сети пользователь не может, остается только уменьшать скорость потока жидкости в отопительных приборах. Для этого используют специальные ручные или автоматические устройства.

Вентиль с ручным управлением – самый простой и давно известный способ. Уменьшая с помощью штока доступное сечение трубы, мы уменьшаем поступление нагретой жидкости в радиатор и тем самым уменьшаем ее теплоотдачу. При этом следует проверять, не окажется ли такая «регулировка тепла» невыгодным предприятием: при параллельном подключении всех батарей уменьшение потока в первой автоматически вызывает охлаждение остальных. Таким образом, если первый в цепочке радиатор расположен в спальне и он слишком горячий, можно уменьшить его нагрев. Но тогда последний радиатор – например, в кухне – окажется почти холодным и отопление в помещении будет недостаточным.

Важно: если жарко в квартире, но система отопления однотрубная – регулировку можно устраивать только при наличии байпасов (перемычек). В противном случае, «прикрутив» батареи у себя, можно получить неприятности с соседями, живущими «дальше по стояку» или с сотрудниками коммунальных служб. При двухтрубной схеме таких проблем не возникает.

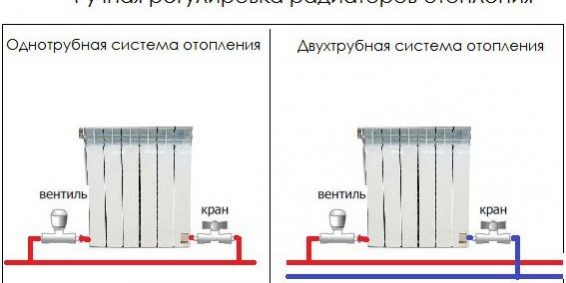

Для регулировки батарей отопления устанавливают либо вентиль и шаровой кран на подводящей и отводящей трубах соответственно, либо термостат на батарее отопления.

Важно: на подающей трубе должен устанавливаться именно вентиль, а не шаровой кран! Кран является чисто запорной арматурой с двумя рабочими положениями – «открыто» и «закрыто». Промежуточные положения шара приводят к его постепенному разрушению твердыми частицами теплоносителя, поэтому «время жизни» такого крана гораздо меньше, чем у вентиля. Вентиль же считается запорно регулирующей арматурой для отопления и имеет более широкий диапазон рабочих положений между крайними.

Для ручной регулировки системы отопления в квартире используют специальные регулировочные вентили с прямым или угловым подключением.

Выбор желаемого положения штока в этом случае зависит от температуры на улице, нагрева подаваемой в отопительную систему воды и пожеланий пользователей. Как регулировать батареи отопления с регулятором? Внимательно отслеживать температуру в квартире (доме) и «подкручивать» вентиль до желаемого результата. Интересно, что ручных вентилях встроен термоклапан и можно сравнительно легко превратить устройство для ручной регулировки в автоматическое, купив и закрепив на нем термоголовку.

Автоматические регуляторы

Автоматические устройства состоят из термоклапана и термоголовки.

Клапан позволяет менять сечение в подводящей трубе, термоголовка на основании выносных или встроенных датчиков температуры, а также дополнительных контроллеров, дает команду на изменение положения штока в клапане.

В наиболее простом (и дешевом) варианте устройства содержится капсула с газом или жидкостью, которая под действием изменения температуры расширяется и сжимается. Расположенный рядом с этой капсулой поршень штока смещается в сторону уменьшения или увеличения проходного сечения трубы. Более сложные приборы имеют питание от батарейки или аккумулятора, передают усилие на шток с помощью электротока. Некоторые варианты подключаются к домовой электросети, например, термостаты, встроенные в общую систему «умный дом».

Вопрос, как регулировать температуру батареи отопления с помощью термостата – в полностью автоматизированном режиме или с контролем владельца жилья – решается в зависимости от общей схемы системы «умный дом» и особенностей ее работы.

Важный нюанс: для нормальной работы устройства с вынесенным датчиком температуры необходимо обеспечить постоянную и свободную циркуляцию воздуха возле термометра. Если датчик находится непосредственно в термоголовке, ее лучше монтировать горизонтально (перпендикулярно основной плоскости радиатора), поскольку именно в этом положении нагревательные элементы меньше всего влияют на термометр.

На качество работы вынесенных датчиков температуры также влияют:

• плотные шторы, закрывающие его;
• слишком малое расстояние между подоконником и датчиком;
• установка отопительного прибора в нише.

Регулировка отопления подачей или обраткой

Частично отрегулировать нагрев всех отопительных приборов в квартире или доме можно с помощью так называемой гидравлической балансировки. Для более равномерного распределения воды в системе применяют установку терморегуляторов и кранов на всех батареях. При настройке системе проверяется температура «обратки» в радиаторах. Она должна иметь разницу +- 1 градус Цельсия.

Балансировка проводится при полностью (на максимум) открытых термоголовках. Для проверки температуры обратки используется контактный термодатчик, например, в мультиметре.

Для радиаторов с повышенной температурой выходной трубы уменьшают сечение входной и проверяют систему еще раз.

Как отрегулировать батареи отопления в частном доме с котлом

Если отопительная система индивидуальна и «питается» от газового или электрического котла, то, помимо предложенных мер регулировки, можно просто изменить настройки нагревательного прибора. Обычно диапазон нагрева теплоносителей составляет 58…84 градуса Цельсия. Превышение нагрева запрещено во избежание порчи труб. Меньший, чем указан, нагрев может привести к образованию кислотного конденсата, портящего котел.

Таким образом, регулировка батарей отопления в частном доме путем регулировки газового котла отопления происходит следующим образом:

• усиление или уменьшение нагрева теплоносителя;
• выжидание для стабилизации температуры в системе (проверять желательно температуру обратки на каждом из радиаторов, контактным термодатчиком);
• новая регулировка.

Также в индивидуальных отопительных системах регулировать теплооотдачу можно с помощью регулировки циркуляционного насоса для отопления.

От его скорости – минимальной, средней, высокой – зависит быстрота движения нагретой жидкости по отопительным приборам. Чем быстрее вода движется по трубам, тем эффективнее теплоноситель отдает тепло. Поскольку обычно скорость движения составляет 30…90 л/мин, возможности регулировки достаточно широкие.

Регулировать прибор можно вручную или автоматически, в зависимости от модели.

Для некоторых приборов предусмотрена только автоматическая регулировка.

Важно: несмотря на то, что в системах с естественной циркуляцией можно обойтись без насоса, его установка позволяет сэкономить до 20…30% энергии. Это связано с большей скоростью прохождения теплоносителя по системе и подаче его в котел для нового нагрева с более высокой температурой. При этом эффективность отопления не снижается, теплоотдача радиаторов остается постоянной или даже повышается.

Повысив – или понизив – скорость прохождения нагретой воды по радиаторам, можно существенно изменить параметры отопительной системы. При наличии гидравлической балансировки качество отопления повышается на 20…45%, а экономия (газа, электричества, денег на оплату коммунальных услуг) может достигать 30…35%.

Заключение

Ожидать «милостей от природы», то есть нормальной подачи тепла и его правильной регулировки со стороны коммунальных служб можно долго и – увы – безрезультатно. Поэтому лучше взять дело в свои руки и отрегулировать батареи отопления в своем доме или квартире самостоятельно, в соответствии с предложенными рекомендациями.

Правильно проведенная регулировка батарей отопления в квартире позволит уменьшить расходы на коммунальные услуги, обеспечив при этом комфортный температурный режим в доме. Управляют работой радиаторов специальные автоматические клапаны и другая запорная аппаратура. Монтаж терморегуляторов не представляет сложности, поэтому такую работу вполне по силам выполнить самостоятельно каждому домовладельцу.

1 Для чего нужно регулировать батареи</span></h2>

Использование соответствующих клапанов и механической запорной арматуры позволяет отрегулировать батареи отопления в частном доме и поддерживать оптимальную температуру в отдельных комнатах.

Например, на кухне или в гостиной можно установить термоклапан на уровне 20 градусов Цельсия, а в спальне или детской комнате отрегулировать радиаторы на большую эффективность, поддерживая температуру на уровне 22−24 градусов.

Сегодня многие квартиры в многоэтажках оснащены индивидуальными счетчиками тепловой энергии, соответственно, правильно настроив батареи, можно уменьшить свои расходы на обогрев помещения. В отдельных случаях только при установке простейших клапанов на радиаторы отопления экономия может достигать 30−40% от средних ежемесячных затрат.

РекомендуемВиды батарей и размеры радиаторов отопления: ширина, высота и толщина

2 Принцип работы радиаторов</span></h2>

Сегодня в наших домах используются различные типы радиаторов, отличающиеся своей конструкцией и материалом, из которого они изготовлены. Чугунные батареи постепенно вытесняются эффективными биметаллическими и алюминиевыми радиаторами, которые позволяют быстро обогревать помещение, сокращая при этом расходы на коммунальные нужды.

Конструкция стандартного радиатора представляет собой лабиринт из труб, имеющий многочисленные рёбра, которые увеличивают теплоотдачу. Через входной патрубок в батарею поступает горячая вода, она нагревает металлические элементы, что позволяет обеспечить интенсивный обогрев помещения.

Регулировка эффективности обогрева батареи заключается в изменении количества теплоносителя, попадающего внутрь радиатора. Соответственно, уменьшив или увеличив его объем, можно оперативно варьировать температуру в помещении. Для такой регулировки используются всевозможные вентили и терморегуляторы, которые отличаются надежной конструкцией, они долговечны и просты в эксплуатации.

Необходимо лишь понимать, что использование вентилей, терморегуляторов и другой запорной арматуры не сможет повысить теплоотдачу имеющейся системы отопления.

Основное назначение таких клапанов — это уменьшение интенсивности обогрева помещения, что позволяет регулировать температуру в батареях, создавать в доме оптимальный микроклимат и экономить на коммунальных расходах.

‘ >Регулируем температуру батарейРекомендуемВиды батарей центрального отопления в квартире

3 Способы увеличения теплоотдачи</span></h2>

Если домовладельцу необходимо увеличить теплоотдачу системы обогрева, то нужно будет поменять старые неэффективные радиаторы на новые установки или же выполнить соответствующее обслуживание батареи.

Для увеличения теплоотдачи рекомендуется выполнить следующее:

• Проверяют трубы и фильтры на предмет засорения. Такая работа выполняется летом, что позволяет провести сервис без отключения от обогрева всего стояка.
• При автономном обогреве можно увеличить температуру теплоносителя. Однако в квартирах при централизованном отоплении сделать это будет невозможно.
• Изменение типа подключения батарей также может положительно сказаться на их эффективности. Например, боковой способ монтажа радиаторов уменьшает мощность обогрева на 25%.
• Имеется возможность установки дополнительных батарей или же увеличения количества секций. Такая работа выполняется исключительно после согласования с коммунальными службами.

Проще всего повысить эффективность системы отопления, установив новые современные батареи. Такие радиаторы отличаются компактными габаритами, они просты в эксплуатации, а благодаря своей уникальной конструкции позволяют быстро нагревать помещение, одновременно уменьшая коммунальные платежи.

‘ >Балансировочная настройка радиаторовРекомендуемПринцип работы перепускного клапана системы отопления

4 Арматура и электронные приспособления</span></h2>

Для регулировки батареи в квартирах могут использоваться различные приспособления, которые отличаются надежностью, простотой в эксплуатации и предлагаются по доступным ценам. Вся запорная аппаратура может быть разделена на несколько основных групп.

4.1 Запорные краны</span></h3>

Это простейшие приспособления, позволяющие уменьшать объем теплоносителя, поступающего в установленные радиаторы. Запорная арматура выполняется в виде шаровых кранов, имеющих два положения:

• «Открыто» — в радиатор поступает максимально возможный объем теплоносителя и батарея греет на полную мощность.
• «Закрыто» — ток теплоносителя остановлен, а радиатор отопления быстро остывает.

Оставлять шаровые краны в промежуточном положении не рекомендуется, так как клапан быстро повреждается твердыми частицами, содержащимися в теплоносителе отопительной системы. Недостатком использования запорных кранов для регулировки батареи является необходимость частых манипуляций, когда домовладельцу вручную требуется открывать и закрывать вентили. С помощью таких устройств будет невозможно создать оптимальный и устойчивый температурный режим в помещении.

‘ >Комнатный термостат.Сравнение способов регулировки температуры.

4.2 Ручные вентили</span></h3>

Краны с ручной регулировкой позволяют убавить батарею отопления, сокращая объем теплоносителя, поступающего в радиаторы. Такая корректировка выполняется за счёт уменьшения или увеличения диаметра проходного отверстия.

Ручной вентиль имеет запорную головку, положение которой изменяется в зависимости от расположения рукоятки. Для упрощения регулировки объёма поступающего в батарею теплоносителя на корпусе крана может быть нанесена шкала с делениями, чтобы выставлять нужную температуру батареи.

4.3 Автоматические терморегуляторы</span></h3>

Автоматические терморегуляторы позволяют в полностью автономном режиме поддерживать оптимальный микроклимат в помещении. Такая запорная аппаратура способна реагировать на показатели температуры воздуха в комнате, автоматически изменяя степень нагрева радиатора. Рабочим элементом у таких терморегуляторов является игольчатый клапан, который дозирует объем поступления жидкости в батарее.

Используемые сегодня автоматические регуляторы можно разделить на две основных категорий:

1. 1. Электронные.
2. 2. Термостатические.

Термостатические регуляторы по своей конструкции отдаленно напоминают ручной вентиль. Внутри клапана находится термодатчик, который способен определять температуру воздуха в помещении, а также механизм регулировки со шкалой настройки и управляющей рукояткой. Домовладельцу необходимо установить на терморегуляторе оптимальную температуру, и в последующем арматура будет работать в полностью автономном режиме, оперативно изменяя объем поступающего в радиаторы теплоносителя в зависимости от температуры воздуха в помещении.

Электронные терморегуляторы обладают расширенным функционалом, могут оснащаться выносными термодатчиками, а имеющийся блок управления может включать различные дополнительные настройки, в том числе способен обеспечить всю работу отопления в полностью автономном режиме. Наличие функции программирования запорной аппаратуры позволяет оптимальным образом настраивать всю систему, существенно сокращая расходы на коммунальные нужды.

Благодаря функции программирования можно настроить обогрев таким образом, чтобы днем в будни, когда жильцы находятся на работе, в батареи поступало минимальное количество теплоносителя, а вечером, когда требуется максимально интенсивный обогрев, регулируемый клапан открывал трубы на максимум. Отопление быстро нагреет помещение, обеспечивая комфорт проживания в квартире и в частном доме.

‘ >Регулировка радиатора отопления если батареи не греют

4.4 Трёхходовые клапаны</span></h3>

Для регулировки температуры батареи может использоваться трехходовой клапан, который устанавливается на соединение подающей трубы и байпаса. Это устройство стабилизирует работу радиатора, уменьшает или увеличивает интенсивность нагрева помещения. Трёхходовой клапан оснащается терморегулирующей головкой, которая упрощает регулировку батарей. Такая запорная аппаратура станет оптимальным выбором для однотрубных систем обогрева, имеющих вертикальную разводку.

К преимуществам запорной аппаратуры этого типа можно отнести ее универсальность использования, отличную надежность, долговечность и доступную стоимость. Однако по своему функционалу она уступает автоматическим электронным терморегуляторам, что несколько ограничивает ее использование.

5 Рекомендации домовладельцам</span></h2>

Ручные вентили имеют доступную стоимость, что положительно сказывается на их популярности у отечественных домовладельцев. Это надежная и простая в использовании запорная аппаратура, которая позволит упростить регулировку радиаторов отопления.

В многоквартирных домах, где имеется централизованное отопление, теплоноситель может содержать крупнодисперсную взвесь и посторонние частицы, способные засорять термостаты. Поэтому при использовании автоматических регуляторов перед ними обязательно устанавливаются фильтры, которые очищаются с частотой раз в месяц.

Сегодня в продаже можно найти десятки различных видов запорной арматуры для радиаторов отопления. Предпочтение следует отдавать немецким и итальянским клапанам и регуляторам, которые будут отличаться надежностью, долговечностью и великолепным качеством сборки. А вот недорогие вентили от отечественных или китайских производителей имеют посредственное качество и прослужат от силы один-два отопительных сезона, после чего потребуют замены.

При установке запорной арматуры рекомендуется на выходе из радиатора врезать дополнительный кран, что позволит выполнять самостоятельный слив теплоносителя. Это упрощает прочистку батареи и фильтрующих элементов. Домовладелец будет избавлен от необходимости постоянно вызывать сантехников и обесточивать стояк для обслуживания радиаторов отопления.

Регулирующие краны устанавливаются с использованием обжимных фитингов. Резьбовой вид соединения с трубами позволит гарантировать отсутствие протечек, а при необходимости можно с легкостью выполнить замену и обслуживание термостата. Для уплотнения фитингов используют лен или фум-ленту.

‘ >Холодные батареи, возможные причины почему не греет радиатор отопления

Регулировка тепла в батареях отопления в квартире и в частном доме позволяет не только обеспечить максимально возможный комфорт проживания, но и экономит расходы домовладельца на оплату коммунальных услуг. Для управления работой радиаторов могут использоваться ручные, механические и электронные клапаны.

‘ >Установка термостатической головки.

Необходимо правильно подобрать запорную арматуру, а в последующем грамотно смонтировать ее, что позволит обеспечить беспроблемность эксплуатации терморегуляторов, которые будут работать в полностью автономном режиме.

Фото <index>

Каждый отопительный сезон преподносит свои сюрпризы с трудностями обогрева помещений, как для жителей многоэтажных домов, так и частных коттеджей. От того, как отрегулирована температура батарей отопления, зависит качество равномерного обогрева всех помещений дома.

Содержание

Для чего нужно производить регулировку

Настройка оптимальной температуры батарей отопления позволяет создать внутри помещения максимально комфортные условия пребывания. Кроме этого, регулировка позволяет:

1. Убрать эффект завоздушивания в батареях, дать возможность теплоносителю свободно передвигаться по трубопроводу системы отопления, эффективно отдавая свое тепло внутреннему пространству помещения.
2. Снизить до 25% затраты на теплопотребление.
3. Не держать постоянно открытыми окна, при чрезмерном перегреве воздуха в помещении.

Настройкой отопления и регулировкой батарей, желательно заниматься перед началом отопительного сезона. Это нужно для того, чтобы потом не испытывать дискомфорта в квартире и не настраивать температуру нагрева батарей в авральном режиме. До настройки и регулировки радиаторов изначально летом нужно произвести теплоизоляцию всех окон. Кроме этого, нужно учесть особенности месторасположения квартиры:

• В середине или в угловой части дома.
• Нижний или верхний этаж.

Проанализировав ситуацию, желательно воспользоваться энергосберегающими технологиями для максимального сохранения тепла внутри квартиры:

• Утеплить стены, углы, полы.
• Провести гидро и теплоизоляцию швов между бетонными стыками панельного дома.

Без этих работ, регулировать температуру радиаторов будет бесполезно, так как львиная доля тепла будет обогревать улицу.

Виды отопительных систем и принцип регулировки радиаторов

Чтобы правильно провести регулировку температуры радиаторов, нужно знать общее устройство системы отопления и разводку труб теплоносителя.

• В случае индивидуального отопления, регулировка проходит легче, когда:

1. Система запитана от мощного котла.
2. Каждая батарея обустроена трехходовым краном.
3. Смонтирована принудительная прокачка теплоносителя.

На этапе монтажных работ индивидуального отопления необходимо учесть минимальное количество изгибов в системе. Это нужно для того, чтобы уменьшить потери тепла и не снизить давление теплоносителя, подаваемого на радиаторы.

Для равномерного прогрева и рационального использования тепла, на каждой батарее монтируется вентиль. С ним можно уменьшить подачу воды или отключить ее от общей системы отопления в неиспользуемом помещении.

• В системе центрального отопления многоэтажных домов, обустроенных подачей теплоносителя по трубопроводу сверху вниз вертикально, отрегулировать радиаторы невозможно. При таком раскладе верхние этажи открывают окна из-за жары, а в помещениях нижних этажей холодно, так как там батареи еле теплые.
• Более совершенная однотрубная сеть. Здесь теплоноситель подается на каждую батарею с последующим возвращением его на центральный стояк. Поэтому заметной разницы температур в квартирах верхних и нижних этажей этих домов нет. При этом подающая труба каждого радиатора обустраивается регулирующим клапаном.
• Двухтрубная система, где монтируются два стояка, обеспечивает подачу теплоносителя на радиатор отопления и обратно. Для увеличения или уменьшения потока теплоносителя каждая батарея обустраивается отдельным клапаном с терморегулятором ручного или автоматического управления.

Типы регулировочных кранов

Существующие современные технологии теплоснабжения позволяют устанавливать на каждый радиатор специальный кран, контролирующий качество тепла. Этот регулировочный кран представляет собой теплообменник запорной арматуры, который подсоединяется с помощью труб к батарее отопления.

По принципу своей работы эти краны бывают:

• Шаровыми, которые служат в первую очередь 100% защитой от аварийных ситуаций. Эти запорные устройства, представляют собой конструкцию, которая способна поворачиваться на 90 градусов, и может пропускать воду или препятствовать прохождению теплоносителя.

Шаровый кран нельзя оставлять в полуоткрытом состоянии, так как в этом случае может повредиться уплотнительное кольцо и образоваться течь.

• Стандартными, где нет никакой шкалы температур. Их представляют традиционные бюджетные вентили. Они не дают абсолютной точности регулировки. Частично перекрывая доступ теплоносителя в радиатор, они изменяют температуру в квартире на неопределенное значение.
• С термической головкой, которые позволяют регулировать и контролировать параметры системы отопления. Такие терморегуляторы бывают автоматическими и механическими.

Обычный терморегулятор прямого действия

Терморегулятор прямого действия представляет собой простое устройство для контроля температуры в радиаторе отопления, который устанавливается возле него. По своей конструкции – это герметичный цилиндр, в который вставлен сифон со специальной жидкостью или газом, четко реагирующим на изменения температуры теплоносителя.

При ее повышении жидкость или газ расширяются. Это приводит к повышению давления на шток в клапане терморегулятора. Он, в свою очередь, перемещаясь, перекрывает поток теплоносителя. При охлаждении радиатора, происходит обратный процесс.

Терморегулятор с электронным датчиком

Это устройство по принципу работы не отличается от предыдущего варианта, единственная разница – в настройках. Если в обычном терморегуляторе они выполняются вручную, то электронный датчик в этом не нуждается.

Здесь заранее устанавливается температура, а датчик следит за ее поддержанием в заданных пределах. Контрольные параметры температуры воздуха электронный термостатический датчик регулирует в пределах от 6 до 26 градусов.

Пошаговая инструкция регулировки температуры

Чтобы обеспечить комфортные условия пребывания в помещении нужно выполнить некоторые основные действия.

1. Изначально на каждой батарее необходимо стравить воздух до того, пока из крана струйкой не потечет вода.
2. Затем необходимо отрегулировать давление в батареях.
3. Для этого в первой батарее от котла нужно открыть вентиль на два оборота, на второй – на три, и далее по такой же схеме, увеличивая на каждом радиаторе количество оборотов открываемого вентиля. Таким образом, давление теплоносителя равномерно распределится по всем радиаторам. Это обеспечит ему нормальное прохождение по трубам и лучший прогрев батарей.
4. В принудительной системе отопления прокачку теплоносителя, контроль рационального потребления тепла помогут осуществить регулировочные вентили.
5. В проточной системе хорошо регулируют температуру, встроенные в каждую батарею терморегуляторы.
6. В двухтрубной системе отопления можно контролировать не только температуру теплоносителя, но и его количество в батареях с помощью как ручной, так и автоматической систем управления.

Заключение

Сегодня для поддержания комфортной температуры в квартире, каждый радиатор системы отопления должен обустраиваться системой регулировки.

Современные терморегуляторы помогают не только поддерживать тепловой баланс внутри помещения, но и сэкономить энергозатраты на нагрев теплоносителя.

</index>Похожие записи<index>

Необходимость провести регулировку температуры перед началом сезона. Если в квартире или доме слишком холодно для комфортного проживания, придется провести изменение показателей обогрева. Проблема обычно касается как многоквартирных домов с централизованной системой обогрева, так и частных с индивидуальной.

Температуру можно только снизить по сравнению с исходным показателем, а также провести раздельную регулировку для разных комнат. Например, если в спальне слишком тепло, требуется снизить параметр. Иначе могут возникнуть проблемы со сном. По этой причине требуется при проведении проектирования и расчетов. Если же система уже была установлена, то потребуется внести модификацию.

С какой целью проводится регулировка

К основным факторам, которые приводят к появлению необходимости изменять параметры системы при помощи запирательных механизмов относят:

1. Обеспечение свободной циркуляции носителя тепла внутри радиаторам и по сети труб. В контуре нередко формируются воздушные пробки, из-за чего изменяются параметры обогрева, и наблюдается снижение температуры радиатора. По этой причине микроклимат комнаты становится холоднее, а затем наблюдается остывание помещения. Для поддержания тепла применяют запорные краны, прикрепляемые на радиаторах.
2. Регулировка параметров позволяет сэкономить средства, затрачиваемые на оплату отопления. Когда в помещениях слишком жарко, можно за счет сдвигания вентилей снизить температуру. При расчетах соблюдается пропорция: понижение температуры теплоносителя на 1 градус снижает стоимость обогрева на 6%.
3. При сильном прогреве воздуха могут возникать потребности проветривания помещений. Причем в отопительный сезон это делать не рекомендуется, поскольку возможны простуды или другие заболевания. Чтобы избежать проблемы, достаточно регулировать работу обогрева.
4. При установке запирательных элементов появляется возможность менять параметры отопления в каждой комнате индивидуально. Так можно получить нужный микроклимат в любом из помещений.

Принцип регулирования

Для того, чтобы, появилась возможность влиять на климат помещения требуется установить специальные механизмы, позволяющие снижать объем движущегося по трубам носителя тепла. При снижении диаметра трубы в определенном месте также снижается температурный показатель в комнате. Однако, повысить выше начального уровня не выйдет. Поэтому, работа схем базируется только на уменьшении и восстановлении показателей.

Регулировка осуществляется за счет поворота кранов или вентилей. При наличии автоматизированных систем можно внести изменения в функционирование приборов. В результате объем жидкости, поступающий  в камеры, снижается и соответственно замедляется нагрев радиаторов.

Принцип регулировки базируется на свойствах и методах функционирования системы. Особенность функционирования радиаторов заключается в нагреве металла, который затем передает тепло в помещении. При этом можно влиять на множество параметров. Один из которых интенсивность. Она зависит от типа металла радиаторов, скорость поступления воды в полость и температура теплоносителя.

Установка регулирующего оборудования может быть малоэффективна при установке на чугунные радиаторы. Из-за высокой массы и плотности материала он медленно передает тепловую энергию. Алюминиевые и биметаллические батареи более эффективны в этом плане, поскольку данные металлы отличаются кратким сроком обогрева и остывания. Работы по монтажу требуется проводить до начала осеннего сезона, чтобы не допускать утечки теплоносителя.

В многоэтажных домах с централизованной системой отопления не предусмотрена возможность изменить температуру в трубопроводе. Поэтому, установка кранов считается эффективным способом контроля микроклимат. Однако при вертикальных стояках, когда жидкость поступает с нижних этажей к верхним эффективность регулировки будет существенно снижена.

В частных постройках присутствует индивидуальная система, посредством которой возможно менять показатель работы оборудования. Крепить краны к батареям будет лишней тратой средств.

Механический способ

Вентили и краны являются прибором для теплообмена запорного приспособления. Регулировка осуществляется за счет поворота крана в определенном направлении. В запертом положении полностью перекрывается поступление жидкости в батарею. При необходимости отладки нужно разместить механизм в промежуточном положении. При этом, не вся арматура способна длительное время находиться в таком положении. Часть кранов быстро теряет эксплуатационные свойства и может пропускать жидкость.

Монтаж такой аппаратуры нужен для возможности собственноручно отрегулировать конструкцию за минимальную сумму. Основное преимущество заключается в экономичности такого решения. Система регулировки достаточно проста и не требуется особых навыков или знаний. К недостаткам относят невысокую эффективность и интенсивность снижения температуры радиатора.

Запорные краны

Механизм характеризуется использованием шаровой конструкции. Часто устанавливается на батареи, чтобы не допускать течь. У такого вида арматуры есть только два положения, открытое и закрытое. Задача основывается на отключении теплоносителя если возникла аварийная ситуация. Для этого требуется врезать кран на участок трубопровода перед ней.

Регулировка производится за счет кратковременного перекрывания поступления носителя тепла в трубу. Если шаровой механизм находится в открытом положении, то жидкость может свободно двигаться по батареям. При необходимости охлаждения радиатора, достаточно повернуть вентиль на 90 градусов, чтобы перекрыть доступ. Регулярное использование такого метода позволит снизить температуру в помещении.

Однако, не стоит открывать их в промежуточном положении. В таком виде быстро портится механизм, из-за чего возрастает риск протечки. Особенность обуславливается снижением прочности шарового участка.

Ручные вентили

Данная группа приборов для регулировки включает два вида устройств:

1. Игольчатый механизм представляет собой особый вид крана. Главная особенность заключается в возможности занимать промежуточное положении. Данная арматура может находиться во множестве положений, за счет чего достигается регулировка. При желании можно уменьшить или повысить объем теплоносителя. Однако к минусам относят сниженную способность пропускания жидкости. То есть, установленный прибор приводит к снижению объема горячей воды в радиаторах даже в полностью открытом виде.
2. Вентили, которые были созданы для регулировки температуры. Достоинства таких приборов в возможности изменения положения в любом виде при желании владельца. Данное оборудование достаточно прочное и надежное. В процессе эксплуатации не придется часто проводить восстановление компонентов. Принцип работы базируется на запорном конусе, который при вращении вентиля изменяет исходное положение по вертикали, что позволяет регулировать площадь сечения.

Автоматическая регулировка

Данный метод имеет множество преимуществ, поскольку не требует частого ручного вмешательства в работу системы. Заданная на аппаратуре температура будет поддерживаться автоматически. Регулировка обогрева при использовании автоматических систем позволяет задавать параметры самостоятельно. После чего, клапан с термометром и манометром будет самостоятельно проводить ее.

При необходимости задать некоторые параметры по предпочтению владельца можно выбрать устройство с возможностью повторного процесса изменения параметров. Однако стоимость оборудования такого типа достаточно высока. И в зависимости от возможностей прибора, изменяется цена.

Электронные терморегуляторы

Согласно принципам работы данный вид приборов схож с регулирующим краном. Однако, для возможности контроля за процессом его дополняют дисплеем, отражающим температуру воздуха в комнате, которую требуется получить. Для работы устройство дополняется выносным термометром, который подает информацию регулятору.

Чтобы прибор автоматически провел отладку показателей до нужных значений требуется задать на дисплее желаемый показатель. Затем, устройство будет самостоятельно снижать или повышать диаметр просвета труб, до получения необходимых значений. Монтируют их на участке перед секциями.

Регулировка термостатами

Данный вид оборудования для контроля включает два функциональных узла: термовентиль и термоголовка. Причем первый внешне и по функции напоминает ручной кран. Изготавливается из нержавеющей стали или другого прочного металла. К достоинствам термостата можно отнести возможность проводить регулировку в автоматическом и ручном режиме механическим вентилем. В зависимости от пожеланий владельца.

При появлении потребность регулировать работу системы в конструкции предусмотрен сильфон, подвергающий давлению механизм, прикрепленный к пружине. Из-за чего может изменяться диаметр сечения.

Использование трехходовых клапанов

Данный вид устройств изготавливаются в виде тройника. Их назначение – установка в участке обводной трубы (байпаса), так чтобы клапан соединял входную и резервную часть трубопровода. Чтобы повысить коэффициент полезного действия прибора дополнительно прикрепляют головку для терморегуляции, которая также является частью термостатов.

При показателях температуры на входе в тройник превышает заданное значение, устройство направляет его сквозь байпас по стояку.

После охлаждения клапана отверстие может быть открыто и теплоноситель может попасть в радиатор. Такие устройства эффективны при последовательном подключении батарей и вертикальной разводке.

Рекомендации по монтажу устройств

Для возможности изменять температуру батарей в помещении можно использовать несколько различных видов клапанов. Устройства могут быть прямыми или угловыми. Монтаж такого прибора достаточно простой, главное при установке не запутаться с его положением. На корпусе обязательно должно быть указано правильное направление потока жидкости, которые должно совпадать с током циркуляции жидкости внутри сети.

Обычно такие приборы требуется располагать на входных отделах прибора для отопления. Если возникает необходимость, клапан может быть врезан и на выходе радиатора. Это осуществляется для возможности самостоятельно сбросить из системы теплоносителя. Установкой заниматься можно только при уверенности, какая из батарей является подающей.

<center></center>

Проведение изменений параметров обогрева может потребоваться в доме для экономии, снижения температуры или раздельного микроклимата в разных комнатах. Это может быть осуществлено за счет  механических или автоматических устройств. При этом важным фактором является правильный выбор и установка с учетом направления тока жидкости, скорости циркуляции и других параметров.

Стоит заметить, что автоматические устройства, назначенные чтобы убавить температуру, требуют питания от аккумулятора или сети. Наладка их работы в квартире или доме может занять время. Однако, с учетом наличия дисплея, настроить нужные показатели и сделать проживание комфортным, проще нежели с механическими видами клапанов.

<center></center></index>Поделиться ссылкой

Нужные товары

Всего более 200 товаров в каталоге

Ковролин Рекос Степь 360-74, средний ворс 3 мКовры520Р

Ковролин Шегги SH60, кофейный, 4 м, высокий ворсКовры1000Р

Ламинат TARKETT ROBINSON Cпирит белыйКовры620Р

Выставочный ковролин Office Floor (с подложкой) 02029Ковры250Р

Выставочный ковролин Exporadu (Бельгия) r035s 2 мКовры160Р

Линолейм Glory ДРИФТВУД-166 3 мМир покрытий1650Р

Ковролин детский КП ПРИНТ 4 М. ЛУНАПАРК-610Мир покрытий1278Р

Ковролин детский КП ПРИНТ 3 М. ХЭППИ-011Мир покрытий1278Р

Искусственная трава EVERGREEN ГаваннаМир покрытий816Р

ПВХ плитка FINE FLOOR дуб винтерМир покрытий3254Р

Линолеум Супер С Павловск 1 ширина 3,0 м бытовойРемонт Дома420Р

Паркетная доска Ясень брашированный черный лак «Grabo»Ремонт Дома939Р

Регулировка батарей отопления в квартире позволяет одновременно решить несколько задач, в числе которых главная заключается в уменьшении расходов на оплату некоторых коммунальных услуг.

Реализуется такая возможность разными способами: механическим путем и в автоматическом режиме. Однако при изменении параметров системы отопления не повышается среднее значение температуры в помещении. Можно лишь уменьшить его до нужного уровня, отрегулировав положение арматуры. Целесообразно устанавливать такие устройства на батареи в домах, где прохладно зимой.

Для чего нужно производить регулировку

Главные факторы, объясняющие необходимость изменения уровня нагрева батарей с помощью запорных механизмов, электроники:

1. Свободное передвижение горячей воды по трубам и внутри радиаторов. В системе отопления могут образовываться воздушные пробки. По этой причине теплоноситель перестает греть батареи, т. к. постепенно происходит его охлаждение. В результате микроклимат в помещении становится менее комфортным, а со временем комната остывает. Чтобы поддерживать в трубах тепло, используются запорные механизмы, установленные на радиаторах.
2. Регулировка температуры батарей дает возможность уменьшить расходы на оплату отопления жилья. Если в помещениях слишком жарко, методом изменения положения вентилей на радиаторах можно уменьшить затраты на 25%. Причем снижение температуры нагрева батарей на 1°С обеспечивает экономию 6%.
3. В случае, когда радиаторы сильно нагревают воздух в квартире, приходится часто открывать окна. Зимой это делать нецелесообразно, т. к. можно простудиться. Чтобы не пришлось постоянно открывать окна с целью нормализации микроклимата в помещении, следует установить на батареи регуляторы.
4. Появляется возможность изменять по своему усмотрению температуру нагрева радиаторов, причем в каждом помещении задаются индивидуальные параметры.

Как регулировать батареи отопления

Чтобы повлиять на микроклимат в квартире, нужно уменьшить объем проходящего через отопительный прибор теплоносителя. При этом есть возможность только снизить значение температуры. Регулировка системы отопления производится путем поворота вентиля/крана или изменения параметров узла автоматики. Количество проходящей по трубам и секциям горячей воды уменьшается, вместе с тем батарея нагревается менее интенсивно.

Чтобы понять, как взаимосвязаны эти явления, нужно больше узнать о принципе работы системы отопления, в частности, радиаторов: горячая вода, попадающая внутрь отопительного прибора, нагревает металл, который, в свою очередь, отдает тепло в воздушную среду. Однако интенсивность прогрева помещения зависит не только от объема горячей воды в батарее. Играет важную роль и тип металла, из которого изготовлен отопительный прибор.

Чугун отличается существенной массой и медленно отдает тепло. По этой причине на такие радиаторы нецелесообразно устанавливать регуляторы, т. к. прибор будет долго охлаждаться. Алюминий, сталь, медь – все эти металлы моментально прогреваются и остывают сравнительно быстро. Работы по установке регуляторов следует производить перед началом отопительного сезона, когда в системе отсутствует теплоноситель.

В многоквартирном доме нет возможности менять среднее значение температуры воды в трубах системы отопления. По этой причине лучше установить регуляторы, позволяющие влиять на микроклимат в помещении другим способом. Однако это невозможно реализовать, если теплоноситель подается по направлению сверху вниз. В частном доме есть доступ и возможность менять индивидуальные параметры оборудования и температуру теплоносителя. Значит, в данном случае часто нецелесообразно монтировать регуляторы на батареи.

Вентили и краны

Такая арматура представляет собой теплообменник запорного устройства. Это значит, что регулировка радиатора осуществляется путем поворота крана/вентиля в нужном направлении. Если повернуть арматуру до упора на 90°, поток воды в батарею поступать больше не будет. Чтобы изменить уровень нагрева отопительного прибора, запорный механизм устанавливают в половинчатое положение. Однако такая возможность есть не у любой арматуры. Некоторые краны могут дать течь после непродолжительной эксплуатации в таком положении.

Установка запорной арматуры позволяет регулировать систему отопления вручную. Клапан стоит недорого. В этом заключается главное преимущество такой арматуры. Кроме того, она проста в управлении, а для изменения микроклимата не нужны специальные знания. Однако есть и недостатки у запорных механизмов, например, они характеризуются низким уровнем эффективности. Скорость охлаждения батареи небольшая.

Запорные краны

Применяется шаровая конструкция. Прежде всего их принято устанавливать на радиатор отопления с целью защиты жилья от утечки теплоносителя. У арматуры данного вида только два положения: открытое и закрытое. Ее главная задача – отключение батареи в случае появления такой необходимости, например, если есть риск затопления квартиры. По этой причине запорные краны врезают в трубу перед радиатором.

Если арматура находится в открытом положении, теплоноситель свободно циркулирует по системе отопления и внутри батареи. Такие краны используются, если в помещении жарко. Периодически батареи можно отключать, что позволит снизить значение температуры воздуха в комнате.

Однако шаровые запорные механизмы нельзя устанавливать в половинчатом положении. При длительной эксплуатации возрастает риск появления протечки на участке, где располагается шаровой кран. Это обусловлено постепенным повреждением запорного элемента в виде шара, который находится внутри механизма.

Ручные вентили

В эту группу входят две разновидности арматуры:

1. Игольчатый вентиль. Его преимуществом является возможность половинчатой установки. Такая арматура может располагаться в любом удобном положении: полностью открывает/закрывает доступ теплоносителя к радиатору, существенно или незначительно уменьшает объем воды в отопительных приборах. Однако есть и недостаток у игольчатых вентилей. Так, они характеризуются уменьшенной пропускной способностью. Это значит, что после установки такой арматуры даже в полностью открытом положении количество теплоносителя в трубе на входе батареи существенно сократится.
2. Регулирующие вентили. Они разработаны специально для изменения температуры нагрева батарей. К плюсам относят возможность смены положения по усмотрению пользователя. Кроме того, такая арматура отличается надежностью. Не придется часто производить ремонт вентиля, если элементы конструкции выполнены из прочного металла. Внутри арматуры находится запорный конус. При повороте ручки в разные стороны он поднимается либо опускается, чем способствует увеличению/уменьшению площади проходного сечения.

Автоматическая регулировка

Преимуществом такого метода является отсутствие необходимости постоянно менять положение вентиля/крана. Нужная температура будет поддерживаться в автоматическом режиме. Регулировка отопления таким способом обеспечивает возможность однократно задать нужные параметры. В дальнейшем уровень нагрева батареи будет поддерживаться узлом автоматики или другим устройством, установленным на входе отопительного прибора.

Если необходимо, индивидуальные параметры могут задаваться многократно, на что влияют личные предпочтения жильцов. К недостаткам такого метода относят существенную стоимость комплектующих. Чем более функциональными являются приборы для управления количеством теплоносителя в радиаторах отопления, тем выше их цена.

Электронные терморегуляторы

Эти устройства внешне напоминают регулирующий вентиль, однако есть существенное различие – в конструкцию заложен дисплей. На нем отображается температура воздуха в помещении, которую необходимо получить. Такие устройства работают в паре с выносным датчиком температуры. Он передает информацию электронному терморегулятору. Чтобы нормализовать микроклимат в комнате, достаточно лишь задать нужное значение температуры на устройстве, а регулировка будет выполнена в автоматическом режиме. Располагают электронные терморегуляторы на входе батареи.

Регулировка радиаторов термостатами

Устройства данного вида состоят из двух узлов: нижнего (термовентиль) и верхнего (термоголовка). Первый из элементов напоминает ручной вентиль. Он выполнен из прочного металла. Преимуществом такого элемента является возможность установки не только автоматического, но и механического вентиля, все зависит от потребностей пользователя. Чтобы изменить значение температуры нагрева батареи, конструкцией термостата предусмотрен сильфон, который оказывает давление на подпружиненный механизм, а последний, в свою очередь, изменяет площадь проходного сечения.

Использование трехходовых клапанов

Такие устройства выполнены в виде тройника и предназначены для установки в точке соединения байпаса, входной трубы в радиатор, общего стояка отопительной системы. Для повышения эффективности работы трехходовой клапан оснащается терморегулирующей головкой, такой же, что и у ранее рассмотренного термостата. Если температура на входе в клапан выше нужного значения, теплоноситель не попадает в батарею. Горячая вода направляется через байпас и проходит дальше по отопительному стояку.

Когда клапан остывает, пропускное отверстие вновь открывается и теплоноситель поступает внутрь батареи. Целесообразно устанавливать такое устройство в случае, если система отопления однотрубная, а разводка труб вертикальная.

Рекомендации по монтажу устройств

Чтобы иметь возможность регулировать температуру батареи в квартире, рассматривают любой вид клапанов: они могут быть прямого или углового типа. Принцип установки такого прибора несложный, главное, правильно определить его положение. Так, на корпусе клапана указано направление потока теплоносителя. Оно должно соответствовать направлению движения воды внутри батареи.

Располагают вентили/термостаты на входе отопительного прибора, если необходимо, врезают кран еще и на выходе. Это делается для того, чтобы в будущем появилась возможность самостоятельно производить слив теплоносителя. Регулирующие устройства устанавливаются на батареи отопления при условии, что пользователь точно знает, какая труба подающая, т. к. в нее выполняется врезка. При этом учитывают направление движения горячей воды в стояке: сверху вниз или же снизу вверх.

Повышенной надежностью отличаются обжимные фитинги, поэтому они используются чаще. Соединение с трубами – резьбовое. Термостаты могут быть оснащены накидной гайкой. Для уплотнения резьбового соединения применяют ФУМ-ленту, лен.

Используемые источники:

• https://stroy-okey.ru/house/pechi/regulirovka-batarej-otoplenija-v-kvartire/
• https://oventilyacii.ru/otoplenie/regulirovka-ventilya-batarej.html
• https://gidotopleniya.ru/radiatory-otopleniya/kak-regulirovat-temperaturu-batarei-otoplenija-8891
• https://laminatepol.ru/30655-kak-osushhestvit-regulirovku-batarej-otopleniya-v-kvartire-kak-osushhestvlyaetsya-regulirovka.html
• https://gidpovode.ru/radiatory/regulirovka-batarej.html
