Как подключить бойлер косвенного нагрева к газовому котлу — схема обвязки

Отопительное оборудование сейчас довольно разнообразно. Но разбираться во всех его тонкостях крайне важно, потому что иначе можно допустить фатальные ошибки. В полной мере это относится и к накопителям воды, нагревающим ее по опосредованной методике.

Особенности

Главная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель тут можно не учитывать) — то, что он лишен собственного нагревательного блока. Вода берет тепловой заряд от внешних нагревательных систем.

Они могут получать тепловую энергию за счет:

• сжигания минерального или органического топлива;
• эффекта электрического сопротивления;
• контакта с системой центрального отопления;
• аккумуляции солнечных лучей.

Устройство

При любом виде внешних источников тепловой энергии работа бойлера проходит одинаково, за редким исключением. И даже частные новации отдельных фирм, защищаемые патентным правом, не меняют сути давно устоявшейся схемы. Поступившая из какого-либо источника порция носителя тепла идет по змеевику, встроенному в накопитель. Циркуляция поддерживается за счет насоса. При близком контакте с трубками или резервуаром, где находится изначально более холодная вода, происходит ее нагрев.

Поскольку даже один джоуль тепла, напрасно излученный наружу, сказывается крайне отрицательно на работе системы, ее обязательно оснащают теплозащитой. В качестве непроницаемого для оттока тепла материала обычно выбирают полиуретан или полистирол. Поступление новых доз холодной воды закономерно происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные патрубки. Как только цикл движения в змеевике завершен, теплоноситель поступает в нагревательную систему дома — для этого предусматривается совершенно особый патрубок.

Дальше уже начинаются определенные различия: хотя большинство бойлеров проектируется в расчете на подачу холодной воды по нижнему ходу, есть и такие, в которых она поступает через верх. В подобной конструкции жидкость должна сначала полностью пройти через систему до самого нижнего пункта. Вариаций с выводом подогретого теплоносителя заметно меньше, почти в 100% случаев его выводят сверху. Трудно найти причину, по которой следовало бы поступить иначе. Ведь верхнее расположение позволяет подавать горячую воду максимально долго, пока в емкости есть хотя бы небольшая ее порция.

Чтобы змеевик занимал максимально большое пространство в пределах корпуса, его обычно делают в форме спирали. Когда теплоноситель пройдет несколько циклов по этой трубе, температура становится равной прогреву жидкости в самом бойлере. По команде специального реле останавливается специальная цепь, питающая насос. При последующем охлаждении теплоносителя до установленного значения, реле дает другую команду — замкнуть цепь — и прогрев возобновляется. Преимущества подобного устройства довольно хорошо известны. Все эти моменты должны быть учтены до начала работ.

Принцип установки

Если требуется смонтировать бак вместимостью до 200 л, это может быть изделие настенного исполнения. Для его крепления предусматриваются кронштейны особого рода, которые должны располагаться на ровных и крепких вертикальных поверхностях. Обычные перегородки из гипсокартона для монтажа даже такого «легкого» накопителя малопригодны. Нужно выбирать между экономией на обустройстве межкомнатного пространства и экономией на бойлере. Напольные аппараты предпочтительны для удовлетворения потребностей крупных домохозяйств, порой даже ставят изделия вместимостью свыше тысячи литров и отводят для них особое котельное помещение.

В частных домах можно ограничиться бойлерами косвенного нагрева, накапливающими от 250 до 300 л воды. Точный выбор емкости должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухконтурному котлу, оборудованному встроенным насосом, координацию работы клапана по сигналам от термостата берет на себя сама автоматика котла. Это очень важно, потому что двухконтурный нагревательный аппарат, в отличие от одноконтурного, должен подавать горячую жидкость как в систему отопления, так и в водопроводный контур горячего водоснабжения.

Если смонтировать трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с нагревательным контуром. Такой подход приемлем, когда установлен бак большой емкости. К сведению: подобный способ подключения практикуется и при вынужденном использовании жесткой воды, затрудняющей нормальное применение системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться об умягчении поступающего теплоносителя. Но иногда приходится поневоле приспосабливаться к нему.

Проблемы могут возникнуть в связи с тем, что существенное потребление горячей воды способно осложнить функционирование данной схемы. При этом способ получения тепла, в том числе с использованием пеллетного или иного твердотопливного котла, существенного значения не имеет. И вот тут на выручку приходит бойлер, который сглаживает колебания в двух контурах. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Монтажники должны учесть, какая из функций будет обладать наивысшим приоритетом.

Подсоединение бойлеров косвенного нагрева к одноконтурному котлу может быть произведено с использованием пары насосов. Тогда потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что на первом месте будет контур горячего водоснабжения. Соответствующим образом настраивают и алгоритм работы бойлера в связке с одноконтурным аппаратом. Чтобы разные по нагреву жидкостные потоки не меняли основные параметры друг друга, обоим насосам должен предшествовать возвратный клапан. Горячая вода подается исключительно из бойлера.

Монтаж

Качественная обвязка бойлера, присоединенного к двухконтурному котлу, подразумевает стыковку водонагревателя с одним из теплообменников. Образуется кольцевая система, когда вводной патрубок бойлера сообщается с начальным звеном теплообменника. Все проектируется таким образом, чтобы вода, поступающая из водопровода, миновала теплообменник котла. Она станет проходить сразу в бойлер, а уже оттуда будет проникать в трассу ГВС. Подключить электрический бойлер можно примерно по той же схеме, но водопровод связывается с первым патрубком второго узла, обменивающего тепло, а второй патрубок уже присоединяют к бойлеру.

Рекомендована установка водонагревателя как можно ближе к источнику энергии, чтобы упростить их связку при помощи автоматики. Когда устройство смонтировано, наступает очередь стыковки. Важно: правильно смонтированный и подсоединенный водонагреватель обязан забирать лишь некоторую долю тепла. Чрезмерно большой его расход способен парализовать отопительную систему. Решить такую проблему чаще всего удается, если установить своими руками или с помощью профессионалов насос циркуляционного хода с автоматическим управлением.

Только в самую последнюю очередь монтируют термический блок. Почти всегда рекомендуется поручать сборку контура специалистам. Нюанс состоит в том, что бойлеры косвенного нагрева, имеющие управляющий блок, должны подсоединяться исключительно к отопительным системам, получающим воду от неуправляемых котлов.

Требуется только:

• подтянуть подающий и забирающий ходы;
• состыковать накопитель с водопроводом;
• поставить на верхний вывод гребенку, распределяющую горячую воду;
• наполнить резервуар и немедленно приступить к прогреву.

Простейшие бойлеры взаимодействуют преимущественно с автоматизированными источниками тепла. При установке придется позаботиться о присоединении датчика, замеряющего силу прогрева. Этот датчик полагается связать со строго определенным вводом в котел. Допускается подключение независимых от электросети бойлеров к автономным котлам, но это сразу усложняет работу и требует особой схемы. Следует учитывать, что можно подогревать воду внутри бойлера немного слабее, чем прогрета жидкость в змеевике.

Потому, когда котел переведен в низкий нагревательный режим и может подавать теплоноситель, прогретый до 40 градусов, поднять температуру выше сумеют только нагреватели комбинированного типа. В них обязательно включается электрический нагревательный элемент, который помогает добавить тепло. Если при настройке системы, управляющей рециркуляцией, первенство отдается прогреву горячей воды в кране, перемещение всего теплоносителя направляется через обменный узел накопителя. В результате заметно сокращается общий расход времени на получение жидкости с требуемой температурой.

Как показывает практика, если проектировщики и монтажники котельной отдают предпочтение именно варианту с приоритетом, удается обеспечить комфортные условия для жильцов. Чтобы прогреть весь объем жидкости, находящийся в баке, должно тратиться от 20 до 40 минут. А если говорить про стабилизацию температуры на фоне расхода теплоносителя, это время сокращается еще в несколько раз. Даже маленькое жилище вряд ли успеет остыть настолько, чтобы это было обнаружено находящимися в нем. Но многое зависит от установленного котла и бойлера: их мощность должна совпадать, а в идеале рекомендуется ставить котел с резервом силы от 25%.

Чтобы гарантировать стабильное действие аппаратов, подсоединяемых к гребенкам, распределяющим горячую воду, требуется дополнить вывод из бойлера особым расширяющим баком. Рекомендуемая величина — 10% от главного резервуара, помогает погасить воздействие температурного расширения. Все подсоединяемые ветви полагается оборудовать отсекающими кранами шарового типа. С их помощью любой узел удается в нужный момент отсоединить от магистрали и проверить или починить.

Трубопроводы, по которым жидкость подается, обычно оснащаются возвратными клапанами. С их помощью предотвращается противоположный ход теплоносителя, повышается удобство и безопасность монтажа. Бывает необходимо поставить бойлер около котла, на подающем окружении которого смонтирован насос, обеспечивающий циркуляцию. В подобном варианте очень важно обеспечить обособленный контур, по которому вода будет поступать в нагреватель из котла. По сути, создается параллельный тип подключения.

Если насос есть и в котле, и в бойлере, сразу за циркуляционным насосом должен быть смонтирован трехходовой клапан, один канал его подсоединяют к патрубку водонагревателя. Так обеспечивается нормальная работа отопления. На возвратную трубу до точки вступления в котел должен быть установлен тройник. А уже в этот тройник подсоединяют патрубок, оттягивающий жидкость из теплообменника. Подобная простая система легко и изящно решает поставленные задачи.

Как только датчик подает сигнал о падении температуры теплоносителя ниже установленной отметки, клапан перебрасывает свежий поток в бойлер. При этом отопительная система останавливается. Когда восстанавливается нормальное значение, тот же клапан производит обратное переключение. Минимальное количество компонентов сокращает риск поломки. А простота исполнения позволяет быстрее отыскать неполадку, если она все же появится.

Когда используется независимый от энергетических сетей котел, обеспечение приоритета бойлера достигается не так легко, как в других вариантах. Рекомендуют ставить водонагреватель выше по отношению к полу помещения, чем радиаторы. Целесообразно, чтобы нижняя точка настенной модели была поднята еще и над котлом. Но точно соблюсти подобное требование получается лишь в отдельных случаях. Когда оно исполняется частично, стоит все же поднять накопитель на такую большую высоту, которая только возможна.

Поставив бойлер на полу, сразу сокращают скорость прогрева жидкости. Что еще хуже, нижняя часть емкости в принципе неспособна в таком режиме прогреваться нормально. Если подсоединить бойлер по классической системе, то любое отключение электричества лишит доступа к горячей воде. Решить проблему можно, используя для контура, связанного с водонагревателем, более крупную трубу, чем на отопительном звене. Сразу в начале ответвления отопительного характера ставится головка термостата и накладывается датчик. Энергия дается батарейками.

Без постоянной рециркуляции неспособны работать системы, в которых присутствует водяной полотенцесушитель. Польза такого контура состоит в том, что вода при открытии горячего крана поступает моментально. Но общий расход вырастает, и экономичность системы оказывается под большим вопросом. Что еще хуже, рециркуляция создает проблему смешивания разнородных слоев жидкости. Однако раз уж решено использовать полотенцесушитель на воде, это единственно возможный выбор.

Выбирая бойлеры Protherm косвенного типа, можно объединить их в одну систему с газовыми либо работающими на электрической энергии одноконтурными котлами моделей «Скат». Все больше растет и популярность водонагревателей, связанных с солнечным коллектором. Подобное решение позволяет даже в зимний период обеспечивать себя с минимальными издержками как теплом, так и горячей водой. Одноконтурный вариант подразумевает размещение коллектора под баком, а сам бак сообщается гидравлически с низовым патрубком коллектора и с верхним выводом из него.

Советы и рекомендации

Чтобы оценить, хватит ли, скажем, бойлера косвенного нагрева на 200 литров, требуется выяснить:

• сколько точек разбора воды будет использоваться;
• какова их отдельная и общая потребность;
• насколько быстрым должен быть прогрев воды в каждом кране;
• до какой температуры должна прогреваться жидкость.

Те же 200 л могут закрыть все потребности семьи на 5 человек. При этом потребуется ставить котел с минимальной мощностью от 33 кВт.

Профессиональный расчет также должен учитывать:

• площади теплообменников;
• тепловую емкость воды;
• длину змеевика и его конфигурацию;
• потребление тока (если установлен ТЭН).

О том, как правильно подключить бойлер косвенного нагрева к одноконтурному котлу, смотрите в следующем видео.

Что такое одноконтурный котёл

Из двух существующих разновидностей котлов, дифференцирующихся количеством встроенных контуров нагрева, одноконтурный отличается тем, что наделён только одной полезной функцией – теплоснабжением батарей для повышения комнатной температуры. Его конструкция сама по себе не способна осуществлять поступление горячей воды в кран, поэтому роль смесителя в данном случае сводится к нулю. Котлы бывают электрические (ТЭНовые, индукционные, электродные) и газовые, что обусловлено разными способами нагрева, мощности, расхода потребления.

Электрокотёл имеет следующую номенклатуру: центральная ёмкость, выполняющая функцию теплообменника, трубчатые нагревательные элементы (ТЭНы), входные — выходные патрубки в нижней части корпуса, циркуляционный насос для хождения воды в системе, терморегулятор, индикаторы. В индукционном котле вместо ТЭНов размещены катушки, которые приводит в движение электромагнитная индукция, выходной патрубок с горячей водой установлен на верхней крышке конструкции. Электродные котлы работают, соответственно, посредством установленных параллельно полюсов замкнутого электрического контура (анод и катод), формирующих электрическое напряжение и выделение тепла.

Газовый одноконтурный котёл оснащён теплообменником, камерой сгорания поступающего горючего от газовой горелки, трёхкодовым клапаном, циркуляционным насосом, расширительным бачком, клапаном для подсоединения к трассе, проводящей газ.

У всех современных моделей одноконтурных котлов в составе деталей, помимо патрубка входа-выхода воды, предусмотрены патрубки для подключения к внешним агрегатам водонагрева. Таким образом, реализуется возможность синтеза одноконтурного котла с бойлером косвенного нагрева для создания многофункциональной системы отопления и горячего водоснабжения дома.

Что такое бойлер косвенного нагрева

Его особенность состоит в том, что принцип действия основан не на нагреве воды за счёт собственного блока, а теплообмена от внешних источников, таких как сжигание топлива, электрической резистентности (сопротивления), контакт с центральным отоплением, использования солнечных батарей для переработки энергии. По своей сути бойлер является связующим звеном между сердцем системы отоплением (котлом) и всеми её сосудами и артериями, правильно распределяя нагрузку и напор на каждую ветвь. В данном распределителе горячая жидкость проходит сквозь металлическую спираль (змеевик), встроенную в накопитель. Теплообмен проходит с помощью теплопроводности между змеевиком и резервуаром с холодной водой. Обязательной составной частью бойлера является теплоизоляция, напоминающая по структуре термос для поддержания температуры внутри ёмкости, исключая потерю аккумулированных джоулей за пределы аппарата. Материалом для теплозащиты в основном становится полиуретан. В схему бойлера также встроены защитный анод, ревизионное отверстие, отбойник, погружная гильза (для датчика температуры).

За счет теплообменника возникает возможность нагрева воды за короткий промежуток времени (до 20 минут с нуля до 60 градусов). Единственно, необходимо делать связку бойлера косвенного нагрева с котлом (чаще газовым) для того, чтобы можно было осуществлять такой быстрый нагрев.

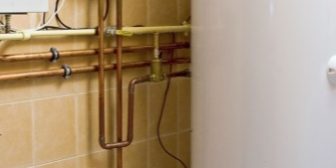

Обвязка котла и водонагревателя косвенного нагрева

Для того, чтобы подключить два рассмотренных устройства системы теплоснабжения (одноконтурного котла и бойлера косвенного нагрева) важно иметь в виду, что существуют особые рекомендации перед непосредственной обвязкой.

1. Выбирать местоположение бойлера необходимо отталкиваясь от места монтажа самого котла. Лучше всего расположить их максимально близко друг к другу. Это позволит уменьшить время поступления горячей воды в кран;
2. Приобрести и встроить на выходе горячей жидкости из бойлера мембранный гидроаккумулятор, который способствует предотвращению повреждений при эффекте теплового расширения;
3. Дополнительно установить на каждый контур шаровой кран;
4. Закрепить обратные клапаны для регулирования направления потока воды;
5. Поместить фильтры для очистки;
6. Вал насоса должен лежать горизонтально.

Обвязка может осуществляться несколькими вариациями:

Вариант 1. Подключение при помощи трёхходового клапана.

Мы уже упоминали про трёхходовой клапан. Именно он в данной схеме положен во главу угла, разветвляя проток из котла, вхождение в бойлер и выход в отопительный сектор. Данный узел выполнен в виде параллельного соединения системы и бойлера, что обеспечивает максимальное быстродействие и производительность выполняемой работы. Его плюсом можно назвать возможность переключения приоритета тепла с радиаторов на быстрый нагрев бойлера косвенного нагрева. Нужен тем потребителям, кто часто пользуется бойлером.

Посмотрите вариант такой схемы обвязки в нашем видео

Вариант 2. Два циркуляционных насоса

Трёхходового клапана в данной схеме нет. Перевод воды на разные участки системы осуществляют стандартные тройники. Первый насос ставится на трубе подачи БКН, другой – на контуре отопления. Цель этого решения – обеспечить хозяйство тёплой водой в любой момент времени.

Вариант 3. Использование гидравлической стрелки

Крайне трудоёмкий процесс монтажа, с выполнением операций по установке оборудования на несколько независимых контуров. Отличается многоуровневостью, например, в двух- и многоэтажном доме. Подойдёт той категории заказчиков, кто использует большое количество тёплых поверхностей, одновременного открытия нескольких кранов с горячей водой.

Вариант 4. Рециркуляция теплоносителя

Зигзагообразный осушитель полотенец является той же батареей для отопления ванной комнаты. Для поддержания константного уровня температуры применяется постоянная циркуляция водных масс внутри контура. Недостаток – большой расход энергии.

Вариант 5. Циркуляция БКН без потребления энергии.

Принцип действия основан на силе притяжения. При таком методе бак устанавливают на вышестоящем уровне относительно всей несущей воду системы. Вода от насоса котла доставляется в бойлер, который просто спускает её во все углы контура.

Котел с водонагревателем. Работа летом

Наступление лета знаменует собой повышение атмосферной температуры на улице и порядок отключения системы отопления. В каком режиме работает бойлер косвенного нагрева летом без содействия с уже нагретой извне водой? Некоторые владельцы бойлеров «прошивают» свои приборы ТЭНами, чтобы не эксплуатировать котел летом. Однако, на огромный объём воды рабочих мощностей трубчатого электронагревателя не хватит для эффективного обеспечения горячей водой. Придётся изрядно подождать до наступления точки нагрева.

Лучший способ избежать мучений при дефиците горячей воды – поставить газовый котёл. С помощью него и встроенного трёхходового клапана, меняющего своё положение с отопления на ГВС, возможно сосредоточение разогретой воды в кране. Газовый клапан горелки открывается по нарастающей. Газ постепенно увеличивает температуру теплоносителя. Встроенное реле (автоматический выключатель) размыкает электрические контакты при превышении заданной температуры на 5 градусов и смыкает при понижении на 1 градус.

У многих одноконтурных газовых котлов есть летний режим работы, который позволят не работать на систему отопления, а обеспечивать нагрев бойлера косвенного нагрева.

Примеры котлов, работающих с водонагревателями напрямую

Buderus U-072/Bosch Gaz A6000

Данная модель котла имеет встроенный трехходовой клапан с сервоприводом для работы с баком косвенного нагрева. Вам остается докупить датчик температуры от компании Bosch, подключив его между баком и котлом.

Подключение простое. Необходимо по схеме найти в котле клеммы для датчика бойлера и соединить концы провода в них. Второй конец прокинуть в специальный разъем бойлера. На этом монтаж можно считать оконченным.

Baxi Luna 3

Известная итальянская марка так же имеет такую опцию (только одноконтурная модель). Нужно докупить к котлу сервопривод с выносным датчиком. Подключаете их и получаете рабочую схему.

Protherm Скат/ Vaillant EloBlock

Электрические котлы немецкого концерна так же обладают такой возможностью. Нужно докупить специальный модуль «Фугас», установить на котел и подключить датчик к бойлеру.

Два в одном. Газовый котел с бойлером

Для экономии пространства при внутренней планировке, а также упрощённому подсоединению можно прибегнуть к новшествам в сфере сантехники. Разработаны готовые решения, позволяющие использовать котёл и бойлер в одном неразрывном комплексе. Такие модели представляют собой напольный блок, где под котлом непосредственно находится сам бак, содержащий воду. Объём воды может быть 40, 60, 80 литров и более. Крепятся одноконтурный котёл с бойлером при помощи крепёжных пластин, не нуждаясь в дополнительном привинчивании. К тому же, термостаты, монометры, жидкокристаллические панели позволяют самостоятельно следить и корректировать подачу воды, отслеживать температуру и изменять её с помощью поворотного механизма из любой точки вашей недвижимости, либо с выносной цифровой панели. Яркий пример такой модели котел Baxi Luna 3 Comfort Combi.

Бойлер косвенного нагрева или двухконтурный котел

Часто стоит выбор между связкой бойлер косвенного нагрева с одноконтурным котлом или монтаж только двухконтурного котла. Двухконтурный котел обойдется гораздо дешевле, но его производительность будет ограничена 12-18 литров горячей воды в минуту.

В тоже время водонагреватель косвенного нагрева имеет больший запас воды, который может быть выдан за единицу времени. Поэтому при наличии нескольких точек потребления горячей воды, лучше использовать связку котла с баком. Если один санузел, то можно ограничиться установкой двухконтурного котла.

Полезные видео по теме

Теги: бойлер косвенного нагрева, газовый котел, горячая вода, котел, отопление, электрический котел

Существует несколько вариантов организации горячего водоснабжения в частном доме. Самый простой из них — это установка двухконтурного газового котла. Ему не нужна сложная обвязка и постоянный надзор, а переключение в режим ГВС выполняется автоматически при открытии смесителя на кухне или в ванной. Недостаток такого решения, а именно низкая производительность, проявляется, когда возникает необходимость открыть оба крана одновременно.

Мы предлагаем рассмотреть другой способ снабжения частного дома горячей водой, который состоит в подключении бойлера косвенного нагрева (БКН) к одноконтурному котлу.

Основные преимущества установки БКН

Водонагреватель емкостного типа сложнее в монтаже, также увеличиваются капитальные затраты на обустройство котельной, но в долгосрочной перспективе такой вариант оказывается самым привлекательным. У одноконтурного котла с бойлером косвенного нагрева есть несколько преимуществ:

• Большой запас горячей воды. Бытовые модели имеют объем до 300 л.
• Возможно подключение бойлера к одноконтурному котлу любого типа: газовому, жидкотопливному, угольному, дровяному.
• Высокая надежность, отсутствие потенциальных точек отказа.
• Работа системы отопления не зависит контура ГВС. Бойлер можно остановить на ревизию или ремонт в любое время, а любая поломка в двухконтурном котле оставит его владельца без отопления и горячей воды.

Виды бойлеров косвенного нагрева

Бойлер косвенного нагрева представляет собой накопительный резервуар цилиндрической формы, помещенный в теплоизолирующий кожух. Он снабжен присоединительными патрубками для подключения теплоносителя (подачи и обратки), входа холодной и выхода горячей воды. В некоторых моделях (преимущественно большого объема) есть возможность подключения линии рециркуляции.

Производители бойлеров косвенного нагрева предлагают следующие разновидности оборудования:

• С трубным теплообменником. В емкость с санитарной водой помещен змеевик, через который проходит теплоноситель.
• Бак в баке. Емкость с санитарной водой со всех сторон окружена рубашкой из теплоносителя.

Некоторые производители опционально устанавливают электрические нагревательные элементы, которые служат резервным или дополнительным источником энергии. БКН могут различаться наличием и составом контрольно-измерительных приборов, автоматики. В большинство бойлеров встроены датчики температуры. Некоторые модели могут подключаться к автоматике газовых и пеллетных котлов.

Схемы подключения к котлу

На практике применяется две базовые схемы подключения бойлера косвенного нагрева к котлу: через гидрострелку и через трехходовой термостатический клапан с сервоприводом. В зависимости от комплектации котла каждая из них может быть выполнена в нескольких вариациях по автоматике.

Через трехходовой клапан

Схема подключения бойлера к котлу через трехходовой клапан позволяет реализовать приоритет ГВС. Режим работы системы выглядит следующим образом:

• При первом запуске котла весь теплоноситель греет БКН.
• По достижении заданной температуры бойлере автоматика перенаправляет поток теплоносителя в контур системы отопления.
• Когда начинается отбор горячей воды, и ее температура падает, автоматика снова дает команду на нагрев БКН.

Существуют газовые котлы настенного исполнения с установленными внутри трехходовым клапаном и циркуляционным насосом. В их нижней части можно увидеть четыре патрубка:

• подключение газа;
• обратка;
• подача на систему отопления;
• подача на БКН.

Обратные трубы из бойлера и системы отопления соединяются в одну через тройник. Встроенный в бойлер термостат подключается к газовому котлу. У одноконтурных моделей с трехходовым клапаном есть соответствующий разъем на плате управления. Также есть возможность регулировать пламя газогорелочного устройства в зависимости от режима работы котла:

• Во время нагрева воды горелка выводится на полную мощность, а температура теплоносителя поднимается до 90 °C.
• Когда котел работает на отопление, мощность горелки устанавливается в соответствии с теплопотреблением дома. Температура теплоносителя снижается до оптимального значения (обычно — около 60 °C).

Если в котле нет трехходового клапана и циркуляционного насоса, их приходится устанавливать отдельно. Также нужно предусмотреть питание для сервомотора. При использовании твердотопливного или энергонезависимого газового котла без платы управления для понижения температуры теплоносителя в режиме отопления нужно установить насосно-распределительный узел.

Через гидравлический разделитель

Если в системе отопления есть контуры радиаторов и теплого пола, подключенные через гидравлический разделитель, его можно использовать и для питания бойлера косвенного нагрева. Чтобы реализовать приоритет ГВС, необходим внешний микропроцессорный блок, который будет управлять работой насосов: отключать циркуляцию через отопительные контуры во время подготовки горячей воды в бойлере.

Существует еще одна схема подключения бойлера к котлу — без приоритета ГВС. Система обойдется дешевле, но ее работа будет менее эффективной. Температуру теплоносителя нужно будет держать на уровне 60 °C, соответственно вода в бойлере будет немного холоднее.

Обвязка БКН

Для согласования работы бойлера с котлом и системой ГВС важно правильно выполнить его обвязку. Чаще всего схемы есть в руководствах по эксплуатации и обслуживанию оборудования. Но некоторые производители только ссылаются на DIN 1988 «Технические правила по монтажу систем ГВС». И если обвязка выполнена с нарушением требований стандарта, бойлер снимается с гарантии.

Общие требования

Подключения воды и теплоносителя к бойлеру косвенного обмена должны быть быстроразъемными. Соединения труб с патрубками выполняется при помощи накидных гаек. Чтобы БКН можно было демонтировать для чистки накопительной емкости или замены магниевого анода, не останавливая при этом котел, на подводах должны быть установлены запорные вентили.

Со стороны теплоносителя

В качестве примера рассмотрим обвязку бойлера, подключенного в систему через гидравлический разделитель. В контуре БКН должен быть собственный циркуляционный насос. Обвязка подачи выполняется в следующем порядке (начиная от входного патрубка БКН):

1. Разъемное соединение.
2. Запорный вентиль.

Обвязка обратки немного сложнее:

1. Разъемное соединение.
2. Запорный вентиль.
3. Фильтр-грязевик.
4. Циркуляционный насос.
5. Обратный клапан.

Со стороны воды

Порядок обвязки выхода горячей воды:

1. Разъемное соединение.
2. Запорный вентиль.
3. Расширительный бак, врезанный через тройник.
4. Запорный вентиль.

Вход холодной воды обвязывают в следующем порядке:

1. Разъемное соединение.
2. Сбросной клапан.
3. Запорный вентиль.
4. Штуцер для подключения манометра.
5. Сливной вентиль.
6. Редукционный клапан.
7. Обратный клапан.
8. Фильтр.
9. Запорный вентиль.

Установка редукционного клапана необходима для согласования давлений в подающей магистрали и в БКН.

Линия рециркуляции

Если горячей водой пользуются время от времени, та ее часть, которая находится в трубе, успевает остыть. При открытии удаленного от БКН крана пользователю приходится ждать, пока она стечет. В целях экономии в обвязку со стороны ГВС устанавливают насос рециркуляции, который периодически прогоняет воду по системе.

Группа безопасности бойлера косвенного нагрева

Группа безопасности — обязательный элемент обвязки твердотопливного котла. Она предотвращает разрыв теплообменника при превышении максимально допустимого давления и удаляет воздух из системы. Такая же группа безопасности должна быть предусмотрена в бойлере косвенного нагрева. Она может быть выполнена на едином коллекторе или разнесена по системе:

• манометр устанавливают на передней стенке бойлера;
• сбросной клапан совмещают с обратным (на подаче холодной воды);
• воздухоотводчик монтируют в самой верхней точке на выходе ГВС.

Нужен ли бойлеру расширительный бак?

В бойлере косвенного нагрева содержится большой объем воды, которая расширяется в результате нагрева. Для компенсации увеличения объема в систему должен быть врезан расширительный бак. В противном случае «лишняя» вода будет сливаться через клапан сброса избыточного давления. Размер расширительного бака подбирают из расчета 10-12 % от объема бойлера. На горячую воду нельзя ставить расширительные баки для систем отопления. Они различаются по рабочим характеристикам и очень быстро выйдут из строя.

Если у вас возникли вопросы по выбору или подключению бойлеров косвенного нагрева к котлам «КУППЕР» Вы можете задать их сотрудникам компании «ТЕПЛОДАР» в онлайн чате или по телефону.

Для обеспечения дома необходимым количеством горячей воды применяют дополнительное устройство – бойлер косвенного нагрева (БКН). Его использование можно считать одним из самых рациональных и экономически оправданных.

Постараемся выяснить, какая схема обвязки бойлера косвенного нагрева наиболее эффективна и как подключить оборудование, чтобы избежать распространенных ошибок.

Выбор бойлера косвенного нагрева

Перед покупкой и подключением буферного бака-аккумулятора (как еще называют БКН) следует разобраться в конструкционных особенностях наиболее популярных видов. Дело в том, что существует много типов оборудования, в том числе и комбинированные модели, которые работают от систем отопления и альтернативных источников энергии одновременно.

Мы рассмотрим традиционные бойлеры со змеевиком, использующие в качестве нагревателя горячую воду.

Особенности конструкции и принцип работы

Что значит косвенный нагрев? Устройства с прямым нагревом функционируют посредством подключения к электричеству или газовой горелке, у БКН другой источник тепла. Вода нагревается за счет подключения к ГВС, то есть получается, что источником является теплоноситель – горячая вода (или ее заменитель).

Внешне БКН напоминает стандартный водонагреватель – то есть обладает бочкообразной формой, хотя современные модели более эргономичны. Для удобства использования и установки им придают прямоугольную конфигурацию

Если рассмотреть новые модели известных марок, то можно заметить, что газовые котлы и бойлеры КН часто имеют одинаковый дизайн. Их монтируют рядом или один под другим – так можно сэкономить на площади размещения.

Основной элемент, выполняющий функцию нагрева, – стальной или латунный теплообменник (змеевик) с большой площадью поверхности, который располагается внутри металлического, покрытого защитным слоем эмали бака. Чтобы охлаждение воды не происходило слишком быстро, с внешней стороны корпус окружен слоем теплоизоляции, а некоторые модели – и кожухом.

Если вы хотите, чтобы вода в бойлере нагревалась быстро, выбирайте модель с несколькими теплообменниками, а чтобы медленно остывала – с качественной теплоизоляцией

Важной деталью, которой сейчас оборудуют большую часть нагревательных приборов, является магниевый анод. Стержень, закрепленный в верхней части устройства, защищает металлические детали от образования коррозии, в результате водонагреватель служит намного дольше.

Барьерами от действия высокого давления являются предохранительный клапан и встроенный термостат. Если бак не оборудован группой безопасности, ее устанавливают отдельно, при обустройстве обвязки.

Галерея изображенийБойлер косвенного нагрева подключается к трем коммуникационным системам: к холодному водоснабжению, к отоплению и к ветке с горячей водойБойлер косвенного нагрева — экономное оборудование. Сам он не вырабатывает тепло, за подготовку горячей воды в нем отвечает теплоноситель, рекрутируемый из системы отопленияБойлер косвенного нагрева обеспечивает поставку горячей воды стабильной температуры в любое время суток. Однако из-за того, что горячее водоснабжение не используется ночью, в систему должен быть включен расширительный бак для ГВСПри достижении необходимой для ГВС температуры срабатывает датчик, который отдает команду на перекрытие теплоносителя. Он не будет поступать в бойлер, пока температура воды не понизится до предельных значенийПодключение бойлера к коммуникациямРабота водонагревателя в паре с котломПрименение в обвязке расширительного бачкаАвтоматика косвенного бойлера

Часто вода, циркулирующая в системе обогрева, не превышает 65-70 °С. Многие сомневаются в ее эффективности, когда она выступает в качестве источника тепла для нагрева в БКН. На самом деле указанной температуры достаточно, потому что скорость и величина передачи тепла во многом зависит от площади (довольно большой) соприкосновения змеевика с водой.

Как происходит процесс нагревания? Холодная вода, предназначенная для нагрева, поступает через отдельное отверстие и заполняет всю емкость. Из котла в теплообменник также поступает вода, но уже нагретая. Горячие стенки змеевика передают тепло холодной воде, которая на выходе уже имеет температуру, пригодную для принятия душа или мытья посуды.

Преимущества оборудования с управлением

Возможность управления – характеристика, которая влияет на сборку всей системы нагрева воды. Существуют два типа БКН: простые (более дешевые) и со встроенной функцией управления.

Управление процессом нагрева обязательно, если основное нагревательное устройство – например, газовый или твердотопливный котел – не имеет блока управления

Отличительной особенностью управляемых моделей является дополнительное оснащение датчиком температуры и возможностью подачи/остановки подачи воды в теплообменник. Такое оборудование работает в автоматическом режиме.

Для пуска необходимо подключить:

• вход/выход для горячей воды из ГВС;
• подачу холодной воды в бак;
• коллектор для распределения нагретой жидкости на выходе.

После этого можно запускать бойлер – вода начнет нагреваться.

Если котел функционирует в автоматическом режиме, в управлении бойлером нет необходимости. Но его все равно лучше оснастить датчиком температуры, для этого предусмотрено место в корпусе

Процесс подключения и обвязки бойлера косвенного нагрева происходит одним из способов (описание – ниже).

Как управление может влиять на температуру воды? Практически никак. Максимальное значение, которого может достигать температура на выходе, не превышает параметров теплоносителя в системе ГВС. Скорее всего, она будет ниже на 1-2 °С.

Если необходим более интенсивный нагрев (это может произойти, если котел обычно функционирует в низкотемпературном режиме), то лучше выбрать модель со встроенным ТЭНом.

Такое оборудование целесообразно покупать вместе с котлами, работающими на твердом топливе (вода остается горячей даже после остывания котла).

Разновидности устройств с дополнительными функциями

Баки с простой конструкцией – это лишь часть ассортимента, представленного на рынке водонагревательного оборудования. Существует множество моделей бойлеров, функции которых очень полезны для интеграции в систему ГВС.

Например, одно из назначений более дорогих моделей – аккумуляция тепла. Если возможны перебои с электроэнергией или суточные потребительские тарифы слишком высоки, режим аккумуляции будет очень полезен. Конструкционные особенности таких моделей – усиленная теплоизоляция и увеличенный объем резервуара (300 л и более).

Еще один вариант, реализующий наиболее быструю подачу горячей воды к точкам водоразбора, – бойлер с рециркуляцией. В отличие от обычной конструкции, данная оснащена тремя патрубками сообщения с системой горячего водоснабжения. По двум подается горячая вода, по одному – холодная. Подача воды осуществляется с помощью насоса.

При использовании модели с рециркуляцией можно обустроить дополнительный полезный контур, например, для монтажа полотенцесушителя.

Реже, чем устройства со змеевиками, встречаются модели типа «бак в баке». Емкость с водой, которую необходимо нагреть, находится внутри, обогревающий контур – снаружи

Вода в таком баке нагревается быстрее, чем в агрегатах с теплообменником, но и стоимость его выше.

Размер бака и его значение

Цилиндрические и кубические баки отличаются своими размерами. Их объем указывается в литрах: существуют небольшие модели на 80-100 л, но есть и громоздкие, вмещающие до 1400-1500 л. Размер подбирают, исходя из потребности семьи в горячей воде.

Габариты важны при монтаже. Для настенной установки подходят только легкие модели – до 200 л, все остальные имеют напольное исполнение. И горизонтальные, и вертикальные настенные устройства в комплекте имеют специальные крепления, напольные оснащены ножками или небольшой подставкой.

Патрубки, необходимые для подключения воды и теплоносителя, обычно выводят сзади и сверху, чтобы было удобнее присоединять бак к трубам. Лицевая панель у ряда моделей оснащена датчиком температуры (реле) и техническим отверстием

Прямоугольные агрегаты занимают чуть меньше места, чем цилиндрические, за счет плотного примыкания к трубам.

Нюансы устройства обвязки

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

• правильно выбрать место установки – как можно ближе к котлу;
• обеспечить ровную поверхность для монтажа бойлера;
• для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
• оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
• для защиты от противотока на трубах подачи воды установить обратные клапаны;
• улучшить качество воды путем врезки фильтров;
• грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

Галерея изображенийСложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлереХолодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадкаПосле грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 барПеред входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потокаДля того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давленияЧтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температурыДля того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателяЕсли расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуациюЦиркуляционные и нагнетающие насосыГрязевик для очистки холодной водыРедуктор давления воды в водоснабженииОбратный клапан перед входом в бойлерПредохранительный клапан и мембранный бачокТрехходовое смесительное устройствоДвухходовый термостат контура отопленияДополнительный проточный теплообменник

Принцип подключения с приоритетом

Перед тем как установить в систему ГВС бойлер косвенного нагрева, необходимо выбрать принцип его подключения: с приоритетом или без. В первом случае, когда возникает необходимость в быстром получении большого количества горячей воды, весь объем теплоносителя прокачивается через змеевик БКН, вследствие чего вода нагревается гораздо быстрее.

После того как температура воды достигла необходимой отметки (измеряют термостатом), существует способ перенаправления потока в радиаторы.

Подключение без приоритета не дает возможности прохождения всего объема теплоносителя, и бойлер обслуживает только часть общего потока. При оборудовании такой схемы вода нагревается дольше.

Схема подключения БКН без приоритета: к бойлеру подведен отдельный контур, поэтому возможности отсечь радиаторы (или другие обогревательные устройства) не существует

Приоритетная схема является более эффективной, так как она дает возможность быстро нагреть необходимое количество воды без ущерба для отопления. Если отопительные приборы отключить на 30-50 минут, температура в комнатах за такой короткий промежуток времени вряд ли понизится, зато нагретой воды будет достаточно.

Единственное условие для оборудования схемы с приоритетом – мощный котел.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Ход подключения бойлера косвенного нагрева

После выбора схемы становится ясно, какое оборудование потребуется. Кроме основных приборов могут понадобиться вентили, шаровые краны, распределительные гребенки, клапаны (трехходовой или обратный).

Порядок действий:

• подготовить место установки (на полу или на стене);
• сделать разводку, обозначив красным/синим цветом выходы горячей/холодной воды;
• встроить тройник и клапан сброса давления, закрепив соединения герметиком;
• прикрутить краны горячей (сверху) и холодной (снизу) воды;
• подключение к источнику электроэнергии, установить термостат и автоматику;
• выбрать режим нагрева;
• протестировать подключение.

Это общие рекомендации, необходимые, чтобы представить объем работ. При подключении конкретной модели необходимо следовать инструкции, которая поставляется в комплекте.

Выводы и полезное видео по теме

Как определиться со схемой подключения и правильно установить оборудование, подскажут следующие видеоролики.

Общая информация о схемах подключения:

Практические советы по подключению техники:

Как правильно сделать обвязку бойлера косвенного нагрева можно узнать из следующего видеоролика:

Профессиональный обзор бойлера на 80 л:

Кроме установки и подключения БКН потребуется регулярное обслуживание. Оно заключается в промывке внутренней полости бака, удалению отложений и накипи, замене магниевого анода. Уход за оборудованием не требует больших усилий. Если обвязка выполнена верно, скорый ремонт не потребуется, но при возникновении проблем с оборудованием рекомендуем обратиться к специалистам.

Появились вопросы по обвязке бойлера косвенного нагрева, нашли неточности или есть что посоветовать посетителям нашего сайта? Пожалуйста, оставляйте свои комментарии ниже.

Используемые источники:

• https://stroy-podskazka.ru/otoplenie/kotly/kak-podklyuchit-bojler-kosvennogo-nagreva/
• https://eurosantehnik.ru/obvyazka-odnokonturnogo-kotla-s-bojlerom-kosvennogo-nagreva.html
• https://www.teplodar.ru/help/articles/detail/podklyuchenie-boylera-kosvennogo-nagreva-k-odnokonturnomu-kotlu/
• https://sovet-ingenera.com/otoplenie/vodonagrevatel/sxema-obvyazki-bojlera-kosvennogo-nagreva.html
