Владельцы частных домов без центрального водоснабжения обустраивают автономные источники. Для бесперебойной подачи воды выполняется установка насоса в колодец.

Современный колодец сложно представить без насоса – устройства для подачи воды. Такие агрегаты способны подавать воду на высоту до 70 метров.

Типичные ошибки

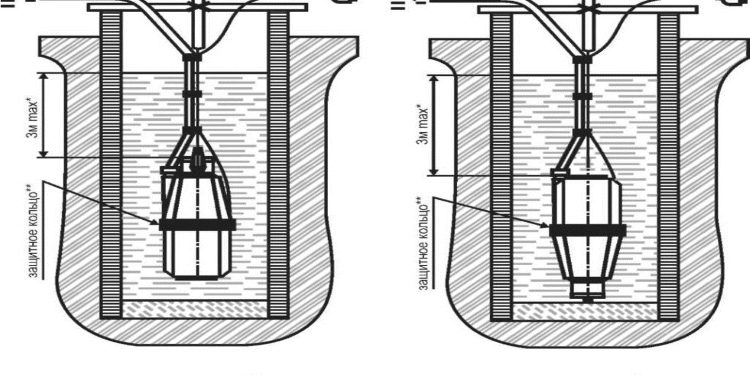

К поломке насосов часто приводят неправильное крепление и фиксация. К типичным ошибкам относятся следующие ситуации:

1. Аппарат касается стен. Насосы, за исключением вибрационных, имеют движущиеся элементы, которые при соприкосновении с бетоном ломаются.
2. Насос удерживается шлангом, а не тросом. Шланг не выдерживает нагрузки и повреждается, водоснабжение прекращается.
3. Кабель слишком натянут, воспринимает нагрузку. Происходит обрыв, аппарат перестает работать.

Выбор аппарата для колодца

Для подачи питьевой воды в дом из источника глубиной больше 10 м или расположенного далеко используют погружные насосы. Их производительность выше, чем у поверхностных аппаратов, они создают большой напор. Корпус полностью погружается в воду, которой охлаждается для предохранения от перегрева. Поверхностные устройства нуждаются в защите от атмосферных осадков. Глубинные помпы работают бесшумно и при любой погоде стабильно, никогда не замерзают.

Вибрационные

Такие устройства относятся к бюджетным. Они за несколько минут устанавливаются и так же быстро демонтируются. Обслуживания не требуют, потому что нет деталей, которые вращаются. Требуется только изредка проверять затяжку креплений корпуса и штока – гайки от вибрации при работе могут откручиваться.

Внутри находится сердечник с обмоткой, которые создают электромагнитное поле. Оно десятки раз в секунду возникает и пропадает. Когда оно появляется, электромагнит притягивает шток, связанный с поршнем, образуется разреженное пространство, которое заполняется колодезной водой. Электромагнитное поле пропало – поршень со штоком возвращаются, клапан на входе закрывается. Вода в камере остается, и когда шток в очередной раз притягивается магнитом, поршень выдавливает ее в шланг.

Вибрационный насос состоит из невращающихся элементов. Этот тип устройств подает воду за счет электромагнитного поля, открывающего шток на долю секунды.

Работа таких насосов сопровождается вибрацией, отчего они получили свое название. Вреда колодцу они не наносят, деталей, способных разрушиться, не имеют. Следует воздержаться от их использования в колодце с плывуном: вибрация поднимет с дна мельчайшие частицы песка, которые вместе с водой попадут в трубопровод.

Центробежные

Эти аппараты имеют электродвигатель, который вращает рабочее колесо с лопастями. Узел сконструирован так, что втягивает воду в камеру насоса и проталкивает ее к выходу. Работа происходит за счет разницы давления, возникающей в результате центробежной силы.

Эксплуатация допускается только при полном погружении в воду. Насосы оборудуются автоматикой для защиты от сухого хода, перепадов напряжения и других аварийных ситуаций. На некоторых моделях устанавливают поплавок для сигнализации о том, что уровень воды становится недостаточным.

Корпус пластиковый или из нержавеющей стали. Последние более дорогие и долговечные, им не страшны абразивы, песок, у них хорошие эксплуатационные характеристики. Могут перекачивать воду с песком, если его концентрация не превышает 185 г/м³.

Материалы и инструменты, необходимые для монтажа

Для установки насоса и подключения к водопроводу понадобятся трубы, применяют полипропиленовые, металлопластиковые или ПВХ. Для защиты от повреждений понадобится пластиковая труба, куда вводят водопроводную вместе с утеплителем, создавая «сэндвич».

Нужна водопроводная арматура и расходные материалы:

• тройник и сливной кран, фитинги;
• обратный клапан с переходной муфтой;
• изолента или пластиковые хомуты;
• пакля и сантехпаста.

Насос подвешивают на оцинкованном или капроновом тросе. Для подгонки труб по размерам используют болгарку или ножовку по металлу, рулетку. Трубы ПВХ лучше резать специальными ножницами. Понадобятся также перфоратор и лопата. Во время работы в колодце используют страховочный канат, лестницу.

Гидроаккумулирующий бак используется для поддержания постоянного давления в водопроводе. Кроме этого, устройство позволяет исключить необходимость частого включения и выключения помпы.

Установка погружного насоса

Для установки насоса потребуется помощь хотя бы одного человека.

Выбирают участок, на котором можно проложить трубу максимально ровно без изгибов. Это выгодно:

• меньший объем земляных работ;
• давление воды будет выше;
• уменьшается количество соединений и вероятность протечек.

Траншею шириной до 0,5 м копают ниже уровня промерзания почвы. Удаляют со дна острые предметы, устраивают песчаную подушку толщиной до 20 см. Расстилают геотекстиль.

Как проложить водопровод

Вначале в бетонном кольце колодца перфоратором выполняют отверстие диаметром 15 см. В него вставляют гильзу длиной 50 см. Замазывают щели раствором, затем битумом (это можно сделать и позже, после прокладки водопровода).

Измеряют расстояние от точки ввода в дом до колодца. Соединяют трубы. Если используются гибкая сплошная труба, ее укладывают в траншею на сутки, чтобы выровнялась. Определяют, каким образом осуществить прокладку электрокабеля: его можно скрепить с водопроводом или расположить отдельно в защитном корпусе из пластиковой трубы.

Водопровод оборачивают теплоизоляцией и вводят в другую трубу большего диаметра. Получившийся «сэндвич» защищает трубу от мороза и механических повреждений.

Конец трубы вводят в гильзу не меньше чем на 25 см, затем закрепляют тройник. К одному выходу подсоединяют кран для аварийного сброса воды, второй ведет к помпе. От этого места измеряют расстояние до насоса и отрезают трубу соответствующей длины.

Установка насоса начинается с подготовительных работ. Отметим, что устройства, используемые исключительно для полива огорода, не нуждаются в подготовительных работах (речь идет о внешних аппаратах).

Монтаж помпы

Начинают с установки обратного клапана, если он отсутствует. В него заворачивают муфту, к ней присоединяют шланг или трубу. Герметизируют паклей и сантехпастой. Электрический кабель прикрепляют к трубе изолентой через 0,5 м или хомутами из пластика. Кабель при этом должен немного провисать.

В проушину на помпе продевают трос и закрепляют его. Используют только оцинкованный или капроновый трос – стальной быстро заржавеет. Второй конец троса будет крепиться на раме. Ее делают своими руками из стальных уголков с полочками 5 см. В одном уголке сверлят отверстие, в которое протягивают трос.

Как опустить насос

Готовую конструкцию опускают в колодец медленно, придерживая за трос, но не за кабель или трубу. Когда помпа достигнет необходимой глубины, второй конец троса закрепляют на каркасе. Трос натягивают так, чтобы нагрузка приходилась на него, а не на трубу.

Следят, чтобы насос не касался стенок. Если по какой-то причине это не удается, придется спускаться в колодец, чтобы исправить положение. Для спуска используют длинную лестницу, которая с помощью деревянного бруска фиксируется за верх кольца. При отсутствии необходимых инструментов человека спускают с помощью ворота, который смонтирован на колодце. И в том и в другом случае необходимы страховочный пояс и трос, лучше использоваться для этого канат или надежный ремень. Минимум 2 человека придерживают его сверху.

Трубу от насоса соединяют с тройником. Для этого спускаются в колодец и фиксируют трубу, не забывая о герметизации. Если использовать гибкую пластиковую трубу, эти работы можно провести наверху, не спускаясь в колодец, тройник в этом случае не нужен. Подключают водопровод к потребителям, заворачивают его в геотекстиль, засыпают вначале песком, затем землей.

Дополнительные устройства

Водопроводная система должна работать автоматически. Человек только настраивает и включает аппаратуру, дальнейшие процессы не требуют его участия. Автоматизацию обеспечивают реле давления и гидроаккумулирующий бак (гидроаккумулятор) – емкость, которая поддерживает давление воды и служит резервуаром для нее. Насос включается только тогда, когда в баке недостаточно воды: при падении давления срабатывает реле, подается напряжение на помпу и резервуар наполняется. Отключение тоже автоматическое.

От объема гидроаккумулятора зависит удобство использования водопровода. Продаются баки, запаса воды в которых хватит на много часов при отсутствии электричества.

Устройства устанавливают в помещении. Реле располагают на гидроаккумуляторе вверху, чтобы на него не попадал конденсат, который собирается на стенках бака. Подвод кабеля осуществляется в гофрированном шланге. Электрическая схема предусматривает подключение реле и насоса через защиту: автомат 6А и УЗО 10 мА.

Монтаж дренажного насоса

Для очистки колодца используется дренажный насос. Он отличается особо прочной крыльчаткой – она не боится ударов песка, щебня, твердого мусора, которые встречаются в воде. На всасывающий патрубок устанавливается решетка, которая преграждает путь крупным предметам.

Как и водяные, дренажные помпы бывают погружными и поверхностными. Особенность глубинных помп – поплавковая автоматика. Она включает или отключает насос без участия человека. Предварительно проводится настройка, затем аппарат опускают в воду. После включения в сеть он начинает работать. Когда уровень воды падает до критического, автоматика отключает насос, при повышении уровня происходит автоматическое включение.

Поплавковая автоматика защищает дренажный насос от работы всухую и выхода из строя. При монтаже особое внимание следует уделить креплению шланга: дренажная помпа создает высокое давление, и при плохой фиксации патрубка его оторвет. Следят, чтобы насос размещался на удалении от стен и не мог их коснуться даже случайно. Требуется жесткое крепление на тросе, чтобы не допустить вибрации.

Замена насоса

Менять оборудование необходимо в таких случаях:

• оборвался крепежный трос;
• аппарат не устраивает своей производительностью;
• оборвался кабель;
• выявлены утечки воды;
• расклинился механизм.

Для замены отключают электропитание, достают насос и проводят необходимые операции.

</index>

При отсутствии возможности подведения к деревенскому дому, даче или загородному коттеджу централизованного водоснабжения единственным источником воды на участке становится скважина или колодец.

Бурение скважины — процесс затратный, требующий не только применения специализированного оборудования, но зачастую и особого разрешения на проведение такого рода работ. Выкопать же колодец по силам большинству домохозяев, имеющим навыки обращения с шанцевым инструментом.

Но изготовление колодца на участке — это ещё пол‑дела. Организация полноценной системы водоснабжения загородного дома — та конечная цель, к которой следует стремиться, чтобы сделать проживание в нём действительно комфортным и удобным. А начинается обустройство такого индивидуального водопровода с подбора надёжного насоса, способного обеспечить расчётное водопотребление как самого дома, так и приусадебного участка.

Выбор аппарата для колодца

Сколько лет индивидуальные застройщики занимаются обустройством домашних водопроводов, столько же длится спор о том, какой вид насосов для этого использовать: поверхностные или погружные.

В настоящей статье речь пойдёт о погружных, потому стоит вкратце отметить их основные достоинства:

• Способны действовать на большой глубине, т. к., постоянно находясь под водой, сразу работают на выталкивание и подъём воды, в отличие от поверхностных насосных станций, имеющих ещё и участок всасывания, не превышающий 7~8 м.
• Имеют эффективное водяное охлаждение, поэтому при равных с поверхностными размерах могут обеспечивать бόльшую мощность.
• Не требуют предварительного заполнения системы водой перед началом эксплуатации или после зимней консервации.
• Не нуждаются в специальных мерах консервации или дополнительного утепления на зиму.
• Имеют низкий уровень шума.
• По этим причинам не нуждаются в выделении дополнительного шумозащищённого и утеплённого помещения для установки.

Из недостатков погружных насосных аппаратов стоит отметить разве что необходимость подъёма на поверхность для профилактических и ремонтных работ.

Среди всех разновидностей погружных агрегатов можно выделить две основные:

Вибрационные

Принцип их действия основан на колебаниях в создаваемом мощным соленоидом переменном магнитном поле сердечника, приводящего в движение мембрану, создающую избыточное давление на выходе устройства. Дачникам давно известны такие их модели, как «Малыш», «Ручеёк» и др.

Среди основных недостатков таких устройств следует отметить:

• Невысокая производительность.
• Постоянная вибрация в колодце, способная со временем значительно уплотнить окружающий и донный грунт, существенно снизив поступление воды в колодец.

Центробежные

Благодаря хорошей производительности при компактных размерах, а также доступной цене они стали одними из самых востребованных и популярных на рынке насосного оборудования. В зависимости от конструкции лопаток подразделяются, в свою очередь, на:

• турбинные с боковым либо осевым расположением лопаток;
• роторные;
• винтовые, имеющие шнековый механизм подъёма воды, известный ещё со времён Архимеда.

Помимо производительности центробежные устройства имеют и другие достоинства:

• простота конструкции;
• высокая надёжность;
• экономичность.

Технические характеристики

Выбирая модель погружного агрегата для домашнего водопровода необходимо обратить внимание на ряд его технических характеристик:

Производительность

Нормы водопотребления для жилых домов определяются СНиП 2.04.01-85*, и для 1 жителя при наличии простого водопровода без ванн, душевых и газоснабжения составляют не менее 95 л/сут.

При наличии ванны потребление увеличивается до 150 литров в сутки, а с газовым водонагревателем до 190 л/сут.

Добавление душа увеличивает водопотребление до 250, а требования повышенной комфортности жилища с автономной системой отопления — до 360 л/сут., или, переводя на единицы производительности насосных устройств, 15 л/ч.

Производительность насоса определяется объёмом перекачиваемой им в единицу времени жидкости.

Практические же исследования показывают, что водопотребление на 1 жителя в больших городах может достигать сегодня и 700 л/ сут., или около 30 л/ч.

Приведённые цифры показывают среднее водопотребление на 1 жителя. Пиковые значения при максимальной нагрузке могут достигать много бόльших величин:

• простой умывальник — 30 л/ч;
• умывальник со смесителем горячей воды — 60 л/ч;
• кухонная мойка со смесителем — 80 л/ч;
• большая (1,7 м) ванна с газовой колонкой — 300 л/ч;
• душевая кабина — 120 л/ч;
• посудомоечная машина — 50 л/ч;
• стиральная машина — 200 л/ч;
• унитаз с бачком — 85 л/ч.

В загородном доме при организации водоснабжения необходимо учитывать также и дебит колодца — его максимальную, ограничивающую реальные потребности, производительность, лежащую обычно в диапазоне 300~1000 л/ч.

Кроме того, на приусадебном участке помимо домашнего водопровода следует предусмотреть организацию системы полива огорода, сада и газона, которая может потребовать до 1000 л/ч.

Напор

Этот параметр обычно измеряется в метрах водяного столба. Бытует довольно распространённое ошибочное мнение, что он показывает высоту подъёма жидкости для данной модели устройства.

Это не совсем так: на самом деле напор учитывает сумму нескольких слагаемых и определяется формулой:

Н = ΔР / (ρ g) + Н_г + h_п, где:

ΔР — перепад давлений в заборной и приёмной ёмкостях, преодолеваемый насосом.

ρ — плотность жидкости, для чистой воды равная 1.

g — гравитационная постоянная.

Н_г — высота подъёма жидкости.

h_п — общие потери в насосе и трубопроводе.

У лучших моделей центробежных агрегатов КПД может достигать 95%, потому потери в них можно не учитывать. Для трубопроводов эмпирически принято учитывать их потери падением 1 м напора на 10 м длины трубы.

Таким образом, реальная высота, на которую устройство способно поднять жидкость, всегда меньше величины его напора.

Для большинства бытовых точек водопотребления необходимая величина напора не превышает 2~3 м. Но при выборе конкретной модели устройства для колодца необходимо определить суммарное потребление и напор при одновременном включении нескольких точек водоразбора.

Примем глубину колодца равной 5 м. Длина трубопровода от колодца до дома — 20 м. Верхняя точка подъёма воды — 10 м.

Суммарные потери в трубах:

(5 + 10 + 20) / 10 = 3,5 м.

Избыточное давление в верхней точке примем равным 1 бару — давлению эквивалентного водяного столба высотой 9,87 м.

Суммарный напор должен быть не менее:

5 м + 10 м + 9,87 м + 3,5 м = 28,37 м.

Для наших исходных данных выберем модель с производительностью 200 л/ч и напором 30 м. Таким параметрам вполне удовлетворяют даже такие дешёвые модели вибрационных аппаратов, как «Ручеёк БВ» или «Малыш-М».

Кроме того, для каждого агрегата имеется эксплуатационная характеристическая кривая примерно следующего вида:

Которая показывает снижение напора при увеличении расхода жидкости. Её следует учитывать, выбирая рабочую точку конкретной модели при средней и пиковой нагрузке.

Мощность

Для расчёта гидравлической мощности устройства служит эмпирическая формула:

Ρ (Вт) = 0,2725 × Π (л/ч) × Η (м),

или для нашего примера:

0,2725 × 200 × 30 = 1635 Вт.

Приняв общий КПД насоса и электродвигателя равным 85%, получим максимальную электрическую мощность равной:

1,635 / 0,85 = 1,925 ~ 2 кВт.

Подробно о том, какие преимущества и недостатки имеют накопительные пластиковые септики расскажет эта статья.

Как обустроить канализацию в частном доме своими руками? Подробности здесь.

Отопление частного дома без газа и электричества: альтернативные варианты.

Размеры и другие характеристики

Большинство моделей современных погружных агрегатов, имеют малые габаритные размеры, позволяющие использовать их как для колодцев, так и для скважин.

Помимо того, при выборе погружного агрегата стоит учесть и такой фактор, как его масса, ведь устройство придётся, по крайней мере, раз в год поднимать на поверхность для чистки и других профилактических работ.

Также одной из важнейших характеристик аппарата является его КПД.

Материалы и инструменты, необходимые для монтажа

Прежде чем приступить к работе, необходимо прежде всего набросать монтажную схему или эскиз, а также определиться с материалом труб будущего водопровода. Сегодня очень популярным вариантом являются трубы ПВХ, чрезвычайно удобные в работе и практичные в эксплуатации.

Если предусматривается зимняя эксплуатация водопровода, его следует уложить в траншею с заглублением ниже уровня промерзания грунта, который для Европейской части России можно определить по следующей карте:

Для монтажных работ по выбранной схеме нужно подготовить набор необходимых инструментов и материалов.

Инструменты

• Шанцевые: лопата, лом и др.
• Электродрель или перфоратор, сверла по бетону.
• Зубило, молоток.
• Разметочно‑измерительные: рулетка, метр, угольник, карандаши и т. п.
• Ножовка по металлу, болгарка с отрезным диском.
• Слесарно‑гидравлические: труборезы, трубогибы, а также резьбонарезные инструменты.

Материалы

• Куски металлического профиля, например, уголка 30 мм.
• Металлический трос для подвески.
• Водопроводные трубы, соединительная арматура и фасонные фитинги для них.

Установка в колодец

Монтаж погружного насоса в колодец — процедура не самая сложная, как показывает, например, следующее видео:

Поэтапная инструкция:

Земляные работы

Начать монтаж зимнего водопровода следует с подготовки траншеи для его прокладки от колодца к дому. Дно траншеи необходимо тщательно выровнять, освободив от острых торчащих камней, и отсыпать песчаной подушкой толщиной не менее 10 см.

Подготовка ввода трубы в колодец

В бетонном кольце нужно подготовить аккуратное отверстие. Взяв кусок трубы, небольшой длины, на одном её конце укрепить отвод‑уголок, который будет соединяться гибким шлангом с выходным патрубком насоса. На другом конце — укрепить соединительную муфту для основной трубы. Выполнив ввод этой заготовки в колодец, её следует надёжно закрепить, а отверстие тщательно герметизировать, исключив проникание через него в грунтовых вод.

Прокладка водопровода

Подобным же образом следует подготовить ввод трубопровода внутрь дома. Затем, отрезав трубу требуемой длины уложить её в подготовленной траншее, соединив с муфтами на вводе в колодец и в дом. Электрический питающий кабель во избежание повреждения следует проложить в пластиковой трубе.

Монтаж

Соединение устройства с трубопроводом внутри колодца лучше выполнить гибким шлангом, чтобы легче было поднимать его на поверхность для ремонтно‑профилактических работ. Если на выходном патрубке не предусмотрен обратный клапан, его нужно приобрести и установить отдельно.

Для подвески аппарата в колодце необходимо прочно закрепить на его верхнем кольце кусок металлического профиля, к которому будет привязан удерживающий трос.

Насос не должен располагаться на самом дне, а не менее, чем в 1 м от него. Для подъёма его на поверхность можно предусмотреть ворот, лебёдку либо другой механизм.

Электрокабель на подвесе устройства не должен быть натянут, имея небольшую слабину.

Ни в коем случае нельзя подвешивать агрегат ни за электрокабель, ни за водяной отводящий шланг.

Подключение гидроаккумулятора и автоматики

Завершив все наружные работы в траншее и колодце, можно выполнить подключение трубы к гидроаккумулятору на входе домашнего водопровода.

Соединение следует выполнить через запорный вентиль. Также неплохо смонтировать в системе реле «сухого хода», защищающее устройство от повреждения при отсутствии воды в колодце.

На входе домашнего водопровода также стоит установить фильтры грубой и тонкой очистки воды от железа.

Подробнее о том, как подключить погружной насос к гидроаккумулятору смотрите видео:

Цена вопроса

Сегодня найти специалистов, готовых выполнить работы по установке погружного насоса в колодец не составляет труда. В Интернете есть множество объявлений подобного рода. Благодаря высокой конкуренции цены на такую работу невысоки и начинаются от 4,5 тыс. рублей.

Тем не менее даже такую сумму можно сэкономить при самостоятельной установке, использовав её на приобретение более качественного оборудования и материалов.

Поделиться:

1 Комментарий

При обустройстве автономной линии водоснабжения потребуется установка насоса в колодец на приусадебном участке. Оборудование выбирают исходя из условий эксплуатации и технических параметров устройства.

Выбор типа устройства

При заборе питьевой воды из удаленной скважины используется погружной аппарат, способный поднимать жидкость с пластов, залегающих на уровне 60-90 м ниже грунтового слоя.

Такой насос не нуждается в защите от атмосферных осадков, может работать бесшумно и с высокой производительностью при любой погоде, включая период заморозков. Технология монтажа, предусматривающая полное погружение аппарата в воду, снижает риск перегрева механизмов. Единственный недостаток устройства заключается в необходимости его подъема для проведения профилактических работ.

Центробежные

Один из востребованных типов погружных насосов, способный перекачивать воду с песком, при этом концентрация примеси не должна превышать 185 г/м³. В пластиковом или стальном корпусе помпы размещается двигатель, который приводит в движение колесо с лопатками. В зависимости от конструкции лопастей выделяют 3 разновидности аппаратов: роторные, турбинные и винтовые. При вращении крыльчатка создает центробежную силу, под действием которой жидкость засасывается во внутреннюю камеру, а затем поступает в систему водопровода усадьбы.

Такие насосы оснащаются автоматикой для защиты от сухого хода и перепадов напряжения. На дренажных моделях устанавливается поплавок, сигнализирующий о снижении уровня воды.

Центробежные устройства обладают особо прочной крыльчаткой, используются для очистки колодца от мусора.

Вибрационные

В сооружениях для добывания воды с небольшой глубиной используются погружные насосы вибрационного типа. Они не имеют вращающихся узлов, а перемещение жидкости в системе происходит за счет воздействия электромагнитного поля, образующегося вокруг сердечника с обмоткой.

При подаче тока электромагнит притягивает соединенную с поршнем мембрану и колодезная вода поступает в камеру впуска. Как только поле исчезает, шток возвращается на место, закрывая входной клапан. В это же время под давлением поршня жидкость проталкивается в находящуюся за ним камеру, чтобы при повторном появлении магнитного поля попасть в трубопровод. Работа штока сопровождается вибрацией, способной со временем уплотнить грунт и тем самым снизить поступление воды.

Такие модели не отличаются высокой производительностью, но при этом надежны, быстро устанавливаются и не требуют обслуживания. Необходимо только проверять затяжку креплений корпуса и штока, поскольку от вибрации могут откручиваться гайки. Оборудование нельзя использовать на плавунах и размещать в непосредственной близости от дна.

Критерии выбора насоса

Каждый насос имеет свой расходно-напорный типоразмер, который необходимо соотнести с расчетной характеристикой системы водоснабжения.

Производительность

Производительность оборудования зависит от количества потребленной жильцами жидкости. Чтобы ее рассчитать, нужно суммировать объемы водопотребления из разных источников: душа, умывальника, стиральной машины, унитаза.

Для определения фактического расхода в единицу времени используется специальная таблица. В ней находят значение, соответствующее полученной сумме, и переводят его из л/ч в м³/ ч, для чего умножают результат на 3,6. Средний показатель потребления составляет 200-250 л/с на человека.

Суточный объем жидкости при поливе определяется из расчета 3-6 л/м2 — для цветников и газонной травы, 10-15 л/ м2 — для садов и огородов.

Важный параметр водопроводной системы — производительность скважины, которая зависит от местных гидрогеологических условий, глубины колодца и времени года. При отсутствии гидравлического бака расход помпы должен быть на 20-25% ниже дебита шахты, что позволит защитить устройство от сухого хода и аварийных отключений.

Мощность

Характеристика, указывающая на объем работы, которую выполняет насос за единицу времени. Для расчета мощности прибора используется формула: Р(Вт) = 2,725 x Расход (м3/ч) x Напор (м). При выборе оборудования учитывают фактор возможных последствий: сильный напор приводит к частым отключениям и повреждениям аппарата.

Напор

Данный параметр зависит от зеркала воды, глубины шахты и удаленности источника от дома. Чтобы его правильно рассчитать, необходимо сложить между собой такие показатели как:

1. Высота подъема жидкости.
2. Сумма потерь, возникающих от трения воды о стенки труб в поворотных узлах и тройниках, которая рассчитывается в соответствии с каждым проектом.
3. Величина напора, необходимого для комфортного использования сантехники. Чаще всего берут значения 12-20 м, допустимый уровень — 5 м.

Размеры и другие характеристики

Длина аппарата влияет на безопасность его эксплуатации. Там, где слой воды составляет всего 1,5 м от дна, нельзя использовать длинные скважинные насосы.

При выборе также необходимо учитывать вес прибора, поскольку оборудование регулярно поднимают для проведения технического обслуживания.

Инструкция по установке насоса своими руками

Выполнять установку насоса для подачи воды лучше вдвоем. Перед этим следует ознакомиться с рекомендациями производителя по подключению и эксплуатации прибора.

В стандартную процедуру входит:

• составление схемы монтажа;
• подготовка необходимых инструментов и материалов;
• обустройство траншеи;
• укладка трубопровода;
• установка насосного оборудования;
• разводка труб внутри дома;
• монтаж гидробака и автоматики.

Базовая схема монтажа

При проектировании водоснабжения лучше выбрать участок, на котором контур будет проложен по прямой линии, без изгибов и поворотов. Такая линия обеспечит высокое давление в системе, а сокращение числа стыков снизит риск появления протечек.

Предварительные работы

Для монтажа трубопровода потребуются следующие инструменты:

• лопата и лом;
• электродрель, оснащенная сверлами по бетону;
• болгарка с отрезным диском;
• ножовка по металлу;
• сварочный аппарат, если водопровод будет металлическим;
• зубило;
• молоток;
• труборезы, трубогибы;
• комплект торцовочных и рожковых ключей;
• рулетка, угольник, карандаши.

Во время работы в колодце используют страховочный канат и лестницу.

Также необходимо подготовить комплект оборудования автоматики с гидроаккумулятором и ряд материалов:

• фрагменты профиля;
• металлический трос для подвески насоса;
• соединительную арматуру и фасонные фитинги из полимера;
• утеплитель, геотекстиль;
• кабель для подачи электричества на помпу.

Для создания контура водопровода чаще всего используют полипропиленовые, нержавеющие или металлопластиковые трубы, т.к. стальные изделия подвержены коррозии.

Перед установкой насоса в колодец необходимо заранее укрепить стенки конструкции. Чаще всего в ствол помещают железобетонные кольца подходящего диаметра, для облицовки стен также используют камень, кирпич или дерево.

Ров шириной 0,5-0,6 м должен находиться на глубине не менее 1- 1,5 м, т. е. ниже уровня промерзания почвы, и соединять колодец с домом. Ровное дно траншеи освобождают от мусора и посторонних предметов, покрывают 20-метровым слоем песка крупной фракции и расстилают геотекстиль, который станет препятствием для грунтовых вод.

Монтаж магистралей

Водопроводные колонны соединяют в единый контур, затем он обертывается теплоизоляцией и помещается в канализационную трубу большего размера. Такой «сэндвич» защищает магистраль от мороза и механических повреждений. После этого конструкцию временно укладывают в траншею, чтобы наметить места входа колонны в колодец и фундамент дома.

В стенке шахты вырезается отверстие диаметром 15 см и вставляется гильза длиной 0,5 м, через которую пропускается конец водопровода. Он должен заходить внутрь колодца не менее чем на 25 см. Здесь монтируется тройником: одни выход подсоединяется к сливному крану, второй — ведет к погружному насосу. От вентиля отсчитывают расстояние до места установки помпы и отрезают трубу соответствующей длины.

Установка водозаборника

Перед тем как закрепить насос в колодце, на аппарате устанавливают обратный клапан, в который заворачивают муфту с присоединенным к ней шлангом или трубой. Для герметизации используют паклю, сантехническую пасту.

Для приборов, исключающих наличие обратного элемента, необходимо установить блокировщик на выходной патрубок. После него следует соединительная муфта, а затем магистральная колонна.

Кабель нужно закреплять к колонне с помощью изоленты или пластиковых хомутов, которые располагают через каждые 1,5-3 м, при этом он должен немного провисать.

Для подвешивания помпы в колодце используют оцинкованный или капроновый трос. Один его конец продевают в проушину аппарата, другой — крепят к отверстию в раме, изготовленной из обрезков профиля с полочками в 5 см, которую устанавливают в верхней части колодца.

Оборудование опускают в сооружения для добывания воды медленно, придерживая за трос, чтобы насос не касался стен, и, достигнув необходимой глубины, фиксируют второй конец на каркасе. Корд должен быть натянут так, чтобы вся нагрузка приходилась на него. Затем спускаются в ствол шахты и присоединяют с помощью «американки» патрубок насоса к тройнику.

Электрический кабель выводится наружу через верх, либо укладывается в траншею, если планируется обогревать водопровод зимой.

После установки устройства в колодец завершают прокладку трубопровода до точки ввода в дом, где делают внутреннюю разводку и монтируют дополнительное оборудование.

Автоматика для системы

Автоматизацию процессов обеспечивают реле давления и гидроаккумулятор, который поддерживает давление воды и служит для нее резервуаром. Насос включается только тогда, когда в баке снижается уровень жидкости и срабатывает реле давления. Как только емкость заполняется, он автоматически отключается.

Реле располагают в верхней части гидроаккумулятора, чтобы на него не попадал конденсат. Подвод кабеля осуществляется в гофрированном шланге. Электрическая схема предусматривает подключение реле и насоса через защиту: автомат 6А и УЗО 10 мА.

Готовый водопровод укрывают геотекстилем, засыпают слоем песка и грунта. Отверстие в стенке колодца покрывается цементно-песчаным раствором, а после высыхания заливается битумной мастикой.

<index> Современный колодец сложно представить без насоса – устройства для подачи воды. Такие агрегаты способны подавать воду на высоту до 70 метров. Существует два вида устройств: наружные и подводные. Первые используются для подачи больших объемов воды, а вторые – для сельскохозяйственных нужд.

</index>

Пошаговая инструкция выполнения подготовительных работ:

Похожие статьи

Установка канализационного колодца согласно всем нормативамМонтаж скоб для колодцевКак определить оптимальное количество колец для колодцаОчистка колодца с помощью дренажного насоса

Полноценный водопровод в частном доме обеспечивает установка насоса в колодец. Забор воды из шахты возможен двумя устройствами, поверхностным и погружным аппаратом.

Каждый вариант предусматривает использование центробежных или вибрационных агрегатов. Применение поверхностного устройства ограничено глубиной водоносного слоя, не более 10 метров, а погружная помпа способна достать воду с глубины 60 метров.

Необходимые материалы и инструменты

Чтобы оперативно выполнить установку погружного или поверхностного аппарата в колодце, завести в дом водовод и установить автоматику для запуска и контроля за водоснабжением, необходимо провести подготовительные работы.

Приобрести материалы и оборудование, которые понадобятся для монтажа системы:

• погружную или поверхностную помпу;
• комплект оборудования автоматики с гидроаккумулятором;
• напорный шланг;
• разводящий тройник для погружного варианта;
• обратный клапан;
• фильтр грубой очистки для поверхностного варианта;
• фитинги;
• утеплитель;
• геотекстиль;
• трос из нержавеющей стали;
• кабель для подачи электричества на помпу;
• вспомогательные материалы для крепления и гидроизоляции.

Для реализации монтажных работ потребуется инструмент и оборудование:

1. Лопаты, лом.
2. Болгарка.
3. сварочный агрегат.
4. Электродрель.
5. Шуруповерт.
6. Рулетка.
7. Комплект рожковых и торцовочных ключей.

Правильное подключение

Монтаж погружного аппарата и установка поверхностного выполняются с подсоединенной напорной трубой. Несмотря на разницу в использовании, оба шланга, напорный и всасывающий, по своим параметрам должны соответствовать требованиям:

• жесткости – перепады давления не должны влиять на форму трубы;
• износостойкости – абразивные элементы в воде не должны повредить ее;
• морозостойкости – не деформироваться при эксплуатации в период низких температур;
• экологической безопасности – питьевой шланг должен быть изготовлен из материалов, не выделяющих токсичных веществ;
• диапазону рабочей температуры от +1 °С до +40 °С.

Этим требованиям отвечают изделия из поливинилхлорида (металлопластик и полипропилен), показанные на рекламных фото. Шланги применяют для подъема воды и перемещения в дом или накопитель на даче, а фиксация их на патрубках насоса, тройника, адаптера осуществляется с помощью фитингов.

Как подвесить и закрепить своими руками

Чтобы в период эксплуатации аппарат не оказался на дне, необходимо надежно закрепить его со шлангом на стене шахты на металлической конструкции.

1. Из стального уголка, с помощью сварочного агрегата, изготавливается рама квадратной формы с кронштейнами по углам для фиксации к стенке.
2. По диагоналям квадрата ввариваются два швеллера, и в месте их пересечения делается отверстие.
3. Рама с помощью кронштейнов жестко фиксируется сверху обсадной трубы шахты.
4. В отверстие в швеллере пропускается стальной трос, на его конце обжимается петля, чтобы он держался на конструкции.
5. К страховочному тросу подвешивается помпа и с его помощью извлекается из колодца.

Такой вариант подвешивания агрегата в шахте гарантирует сохранность устройства.

Чтобы не допустить потерю аппарата из-за обрыва каната, для страховки используется трос из нержавеки.

Как установить погружной аппарат

В установке агрегата в источник участие должны принимать не менее двух человек. Монтажные работы системы от колодца до дома выполняются в следующей последовательности:

• готовится проект водоснабжения, учитывающий модель погружного агрегата, систему автоматики, необходимое количество материалов для сборки водовода;
• производится закупка оборудования, материалов и необходимых инструментов;
• между шахтой и домом выкапываем траншею под водяную трубу, учитывая холода в вашем регионе и шириной 50 см. На дно рва насыпается (20 см) слой крупнозернистого песка, затем расстилается полотно геотекстиля для защиты трубопровода от грунтовой и поверхностной воды с абразивным песком;
• на подготовленное основание укладываем в траншею трубы высокого давления из металлопластика или полипропилена, не поддающиеся коррозии, предварительно обернув теплоизоляционным материалом;
• закрываем уложенную плеть водовода полотном геотекстиля;
• в стенке шахты, на уровне дна траншеи, вырезаем отверстие под трубу, в которую вставляем оставленный конец водовода, длина ее должна составлять 30–40 см. Место вхождения трубопровода в колодезную камеру гидроизолируется;
• к погружному электронасосу через штуцер подсоединяем клапан, к нему сквозь муфту – трубу высокого давления. Отрезок водовода заранее вымерялся с учетом глубины водоносного слоя. К специальному кронштейну на помпе подсоединяем страховочный трос из нержавеющей стали, а к электродвигателю – кабель. Провод закрепляем на трубе пластиковыми хомутами, чтобы не провисал;
• над колодцем устраиваем из металлического уголка решётку для крепления страховочного троса;
• в шахте, на конце трубы водовода, фиксируем тройник с шаровым краном, который служит для аварийного слива воды. Отвод от тройника, направленный в колодец, предназначен для подсоединения напорного трубопровода с помпой;
• опускаем вручную подготовленную плеть с помпой в источник и закрепляем трос на кронштейне. Соединяем с патрубком тройника трубопровод от агрегата, используя сантехническую пасту для герметичности. Кабель от насоса прокладываем по траншее к дому;
• для подачи воды в дом под фундаментом заводим водовод с кабелем в техническое помещение. Шланг подсоединяем к гидроаккумулятору, а кабель подключаем к автоматике;
• приступаем к пусконаладочным работам, запускаем агрегат, проверяем на герметичность. После испытания зарываем траншею и приступаем к эксплуатации водоснабжения.

Чтобы обеспечить безаварийную и длительную эксплуатацию системы, шланг из ПВХ необходимо приобретать в специализированном магазине.

Монтаж поверхностного аппарата

Для автономного водоснабжения наличие водоносного горизонта в шахте на глубине 8 метров позволяет использовать недорогой и надежный агрегат, который можно установить над источником своими руками.

Чтобы для забора воды в колодце подключить поверхностный насос без ошибок, необходимо выполнять пошаговую инструкцию. Последовательность в проведении монтажа обеспечит безаварийную эксплуатацию системы водоснабжения:

• проектные и подготовительные работы выполняем аналогично описанному варианту установки погружного изделия;
• в кессоне, заглубленном у колодца ниже уровня промерзания грунта, закрепляем помпу на неподвижное основание при помощи болтов или анкеров. Между агрегатом и основанием кладем резиновую антивибрационную прокладку;
• к водонапорному шлангу длиной не более 10 метров подсоединяем обратный клапан и фильтр грубой очистки. Второй конец трубы совмещается с всасывающим патрубком насоса;
• трубу водовода, ведущую в дом, подсоединяем к напорному патрубку аппарата и прокладываем в траншее вместе с кабелем по варианту с глубинным устройством;
• шланг с проводом заводим в техническое помещение и подсоединяем к гидроаккумулятору с системой автоматики;
• опускаем шланг с обратным клапаном и фильтром через отверстие в стене колодца, проделанное на глубине ниже уровня промерзания грунта, в водоносный слой. Заливное отверстие на насосе используем для заполнения водой всасывающей трубы. Запускаем аппарат и закачиваем жидкость в систему, выдавливая воздух из напорного шланга;
• закрываем в доме распределительный кран внутренней системы потребления воды и после сброса воздуха наполняем гидроаккумулятор, создавая нормативное давление, до 3,5 атмосфер.

Для работы в зимний период кессон, в котором установлен аппарат, и верх источника должны быть утеплены.

Подключение гидроаккумулятора и автоматику

Чтобы обеспечить бесперебойную подачу воды, недостаточно знать, как подключить аппарат, важно защитить двигатель помпы от перегрева. В системе автономного водоснабжения агрегаты с встроенной автоматикой защищены от перепадов напряжения и работы на сухую, когда недостаточно воды в шахте. Контроль за работой помпы позволяет регулировать давление и напор жидкости в соответствии с заложенными параметрами в программе.

Для обеспечения дома водой в автоматическом режиме используются две системы: гидропневматическая и электронная.

1 ) В схеме с гидроаккумулятором емкость гидронакопителя с контролирующим блоком реле, установленные в техническом помещении, обеспечивают регулировку давления в трубопроводе:

• давление в системе контролирует датчик. При снижении напора, когда помпа перестает всасывать воду, колодец мелеет, электродатчик передает сигнал на контролирующее реле, работающее как выключатель, и агрегат перестает качать.

2 ) Электронная структура автоматики с помощью цифровых мини-блоков, установленных в трубопроводе или в насосе, повышает качество работы и защиты аппарата:

• встроенные в шланг высокого давления датчики потока отключают помпу, если в системе заканчивается жидкость, опускается уровень водоносного слоя.
• датчики минимального давления, смонтированные в корпусе агрегата, обеспечивают поддержание его в системе не менее 3,5 атмосфер. Если потребления воды нет, давление в гидроаккумуляторе нормативное, помпа отключается. Когда кран открывается, происходит расход жидкости, давление опускается ниже нормы, включается агрегат. Если оно в накопительном баке не достигает нормативного, выполняется настройка напорного клапана.

При установке насоса в колодце важно знать, как работает автоматика, защищающая агрегат от аварийных ситуаций, обеспечивающая стабильную подачу воды в дом.

Полезное видео

Пошагово от А до Я:

Читайте также:  Выбираем и устанавливаем дренажный насос для чистой водыИспользуемые источники:

• https://vodasovet.ru/nasos/ustanovka-nasosa-v-kolodets
• https://klimatlab.com/vodosnabzhenie/nasos/montazh-pogruzhnogo-v-kolodec.html
• https://scvazina.ru/ustanovka-nasosa-v-kolodets
• https://promtu.ru/kolodtsyi/montazh-nasosa-v-kolodtse
• https://wodakachka.com/kolodtsy/nasosnoe-oborudovanie/podklyuchenie-i-ustanovka-pompy.html
