Как найти утечку в системе отопления и устранить проблему своими руками

При эксплуатации отопительной системы частного дома бывают непредвиденные случаи возникновения протечек на одном из участков магистрали. Нередко течь возникает в скрытых местах, поэтому важно знать, как обнаружить утечку воды в системе отопления в этой ситуации.

В случае, если утечка системы отопления произошла при использовании антифризов, которые окрашены в разные цвета, задача упрощается, но если в магистрали рабочим телом является прозрачная вода (около 80% случаев), обнаружить место разгерметизации становится сложнее.

Помощниками при поиске являются технические измерительные приборы и специальное оборудование, при помощи которого проще обнаружить места протечек теплоносителя.

Рис.1 Отопительное оборудование

Причины протечек в системе отопления

Решая задачу, как найти течь в системе отопления, полезно знать причины ее возникновения – это поможет быстро и эффективно устранить неисправность. Причин разгерметизации отопительной магистрали довольно много, основные из них:

• Нарушение герметичности соединений. Это основная причина протечек, которым подвержены все трубопроводы традиционного водяного отопления. Возникают в результате коррозии при использовании металлических труб, старения герметизирующих прокладок, самопроизвольного отвинчивания резьбовых соединений.

Одна из распространенных причин протечек в местах соединений – термическое расширение металлов, при этом во время эксплуатации системы отопления в высокотемпературном рабочем режиме вода не подтекает, а после остывания теплоносителя металл фитингов на стыках сужается и может появиться течь.

• Повреждение трубопровода. Если стальная магистраль используется больше отведенного ей срока, вытекание воды происходит в результате коррозии стенок труб отопления, приводящей к их истончению. Синтетические материалы могут быть повреждены при неправильном монтаже или в процессе эксплуатации. Возможны и механические повреждения трубопроводов из-за промерзания, избыточного давления или предельно высокой температуры.
• Некачественный монтаж системы. Плохая сварка в стальных трубах, неправильная запрессовка фитингов в металлопластике, монтаж линии из сантехнической арматуры и труб от разных производителей – эти факторы часто приводят к протечкам.
• Использование антифризов. Незамерзающие жидкости обладают повышенной текучестью, их поверхностное натяжение меньше чем у воды, если они залиты в систему после использования водяного теплоносителя, на стыках может появиться течь.
• Некачественные материалы. Иногда радиаторы отопления протекают между секциями из-за некачественного изготовления, течь дают дешевые фитинги с малой длиной резьбы или тонкими стенками, бракованные краны Маевского на радиаторах или шаровые краны в системе.
• Нарушение правил эксплуатации. При неправильной эксплуатации отопительной системы: существенном превышении давления или перегреве теплоносителя, приводящем к разрушению, износу и расширению трубопровода и прокладок, появляется течь.

Рис. 2 Схема соединения отопительных котлов, радиаторов и теплых полов

Где могут возникнуть протечки

Протекают трубы, сантехническая арматура и приборы (котлы, радиаторы, расширительные баки) в результате их коррозии, старения прокладок или механического повреждения.

При использовании стальных отопительных труб разгерметизированные стыки приводят к протечкам в соединительных муфтах, сгонах (участки подключения батарей), отводах, точках подключения запорных вентилей, отопительных и измерительных приборов, насосного и водонагревательного оборудования. Аналогичные проблемы возникают при использовании металлопластикового трубопровода, в дополнение к вышеперечисленному, вода может вытекать спустя некоторое время через резьбовые соединения компрессионных муфт в результате их самоотвинчивания.

Рис. 3 Поисковые приборы для обнаружения протечек в скрытых трубопроводах

Как обнаружить утечку воды в системе отопления

Любая отопительная магистраль в частном доме оснащается прибором проверки давления – манометром, который используют для настройки и контроля. Его показания соответствуют давлению в системе и должны быть стабильны – любое отклонение в сторону уменьшения говорит о разгерметизации и возможной утечке теплоносителя.

Обычно обогрев состоит из нескольких контуров (радиаторы отопления, теплые полы), и установка манометра в каждый из них позволяет определить разгерметизированный участок.

Если утечка произошла в открытом трубопроводе, расположенном в доме, обнаружить ее можно по мокрым следам на полу или стенах, при использовании антифризов пятна будут иметь соответствующий цвет.

Как найти утечку под землей или в стяжке

Как указывалось выше, манометр позволяет обнаружить протекающий контур, нахождение протечки под слоем земли или стяжки без специальных приборов довольно сложная задача. Так как большинство проблем возникает на стыках труб, следует в первую очередь вскрывать стяжку или копать землю в этих местах. Второй вариант – использовать специальные приборы (для этого можно нанять специалистов или взять оборудование напрокат), для обнаружения прорывов применяют:

• Тепловизоры. С помощью компактных приборов можно сразу найти утечку воды в доме или под землей при неглубоком залегании трубопровода. Разгерметизированный участок будет иметь вид теплового размытого пятна с повышенной температурой в месте вытекания теплоносителя.
• Влагомеры. Высокая влажность сигнализирует о том, что в данном месте произошла утечка. Метод применяется только внутри помещения, эффективность его невысока – с его помощью можно обнаружить только помещение с повышенной влажностью, а не конкретный участок.
• Фонендоскоп. Акустические приборы, улавливающие звуки, более приспособлены для наружного определения источников шума, с их помощью очень сложно найти подтекающий участок в стенах или стяжке.

Читайте также:  Схема отопления с принудительной циркуляцией: преимущества и недостатки

Рис. 4 Нахождение течи с помощью тепловизоров

<center></center>

Материалы для устранения протечек

Теплоноситель отопительной линии частных домов находится под давлением 1,5 – 2 атмосферы, его максимальная температура редко превышает 80º С. Используемые для устранения течи материалы должны выдерживать эти физические и температурные нагрузки. Для устранения протечек применяют:

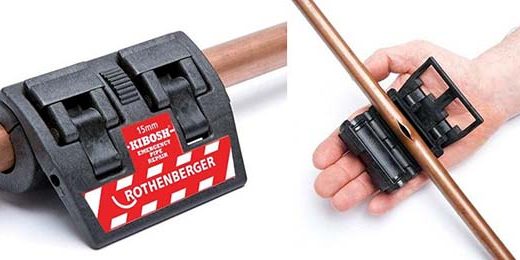

• Хомуты. Наиболее распространенный эффективный способ ремонта любых труб, металлические скобы выдерживают давление в системе до 70 атмосфер при теплоносителе с температурой 100º С и более (зависит от материала прокладок). Состоят из двух частей или одной подковообразной пластины, стягиваемых болтами, рассчитаны на стандартный диаметр труб (в продаже всегда можно найти нужный размер), используются только на прямых участках трубопровода.
• Эластичные бинты. Резиновые эластичные бинты применяют для герметизации изогнутых участков или в местах расположения фитингов, если они протекают. Бинт не выдерживает подачу теплоносителя под большим давлением, поэтому после накручивания его придется армировать проволокой или стальным хомутом.

Рис. 5 Материалы для устранения течи в системе отопления

• Ремонтные ленты. На строительном рынке можно купить представленные в широком ассортименте специальные ленты для ремонта труб (Силопласт). Перед проведением ремонта ленту заливают водой и затем наматывают на поврежденный участок трубопровода. После поляризации покрытие выдерживает давление до 40 атмосфер, температурный диапазон от -70 до +370 С., срок его службы составляет 50 лет.
• Двухкомпонентные составы. Устранение течи специальными составами, наиболее популярными из которых является эпоксидная смола и холодная сварка, является эффективным методом борьбы с протечками на изогнутых участках или в труднодоступных местах. Для лучшей агдезии место герметизации должно быть сухим, очищенным от грязи, краски и жира, эпоксидную смолу лучше использовать в сочетании с обвязочными материалами – ткань, бинт, нейлоновые колготки, стеклоткань.

Рис. 6 Установка ремонтных хомутов в систему отопления – примеры

• Светоотверждаемый пластик B. В комплект входит жидкий пластик и ультрафиолетовая лампа, под излучением которой залитый в свищ материал полимеризуясь отвердевает, рабочий температурный диапазон Bondic от -40º до +150º С.

Перечисленные способы устранения протечек является основными, для кратковременной заделки свища используют чопики (деревянные клинья), болты, цементные обмазки, различные клеи по отдельности и в сочетании с содой. Эти варианты неэффективны даже на короткое время и не могут быть основными методами устранения протечек в магистрали отопления с высокой температурой и давлением до 2-х атмосфер.

Как устранить протечку своими руками

Перечисленные методы и материалы для поиска и устранения течей широко используются в быту, перед проведением работ своими руками следует отключить отопление (за исключением установки хомутов), если прорвало трубу и свищ довольно сильный, придется сливать воду из всей системы. Под рукой следует иметь емкости большого объема, если теплоносителем является дорогой антифриз или покупная дистиллированная вода.

Рис. 7 Ремонт медной трубы пластиком Bondic

Если течет труба

Для устранения течи в трубах на прямых участках лучше всего использовать хомуты – они выдерживают высокое давление и температуру, имеют высокий срок службы и эстетично смотрятся на трубопроводе.

При сильном давлении в системе с разветвленной сетью радиаторов и высокой этажностью лучше использовать двухкомпонентные хомуты из металла большой толщины (около 5 мм.), которые крепятся с двух сторон на четыре болта.

Если ремонту подлежат искривленные участки и труднодоступные места, можно использовать эпоксидную смолу или холодную сварку, однако при этом следует учитывать, что наносить эти материалы можно только на сухие поверхности, а для этого в большинстве случаев придется сливать теплоноситель из системы. Чтобы этого не делать, трубы работающей отопительной системы при любом диапазоне температур лучше ремонтировать специальной лентой (Силопласт), для этого:

• На расстоянии около 10 см. от свища или трещины очищают трубопровод от краски, ржавчины, жирных пятен и других загрязнений.
• Одевают резиновые перчатки из ремкомплекта, вскрывают упаковку с ремонтной лентой и заливают в нее воду на 20 – 30 секунд.

Читайте также:  Что из себя представляет антифриз для системы отопления загородного дома

Рис. 8 Устранение места течи ремонтной лентой

• Зажимают место течи акриловой прокладкой из комплекта (для удобства проведения дальнейших работ можно временно закрепить ее прочной нитью) и начинают плотно оборачивать трубу по спирали. Начинают от края прокладки с таким расчетом, чтобы перекрыть 10-сантиметровый участок и закончить намотку на середине свища. Шаг намотки рассчитывают таким образом, чтобы получить 5 – 6 витков, если в системе высокое давление, число витков увеличивают до 8.
• Ленту постоянно подкручивают в направлении намотки и плотно прижимают к трубопроводу в течение 6 – 7 минут (в это время смола увеличивается в объеме и пузырится).
• По истечении полимеризации (время зависит от температуры трубопровода, при наличии в линии холодной воды оно возрастает) лента станет очень липкой, перчатки начнут прилипать к поверхности – контакт следует прекратить и работы считаются завершенными.

Время высыхания материала составляет 30 – 40 минут при температуре 21º С.

Если течет под контргайкой

Рис.9 Использование льна, если подтекает обогрев под контргайкой

Для устранения течи под металлической контргайкой в случае нарушения герметизации в месте расположения прокладки ее меняют, в других ситуациях используют лен, сантехнические нити, анаэробные герметики.

ФУМ-ленту на фитингах в системах отопления лучше не использовать по следующей причине: после намотки металлическая резьба ее прорезает и образуются каналы, по которым протекает вода (ФУМ-лента более приспособлена для герметизации соединений в трубах с холодной водой).

При проведении работ по герметизации течи под контргайкой эффективнее и быстрее всего использовать льняную паклю следующим образом:

1. Откручивают разводным ключом зажимную гайку (воду из системы можно не сливать – справиться с небольшой течью поможет ведро).
2. Наматывают льняную паклю (иногда ее смазывают маслом, если не используют пасту) по часовой стрелке на трубную резьбу.
3. Наносят на поверхность специальную пасту и затем прикручивают зажимную гайку.

<center></center>

Если потек радиатор

Современные алюминиевые радиаторы состоят из отдельных секций, иногда случается, что одна из них дает трещину – в этом случае лучше заменить поврежденный элемент следующим образом:

1. Отключают радиатор от системы отопления, перекрывая воду шаровыми кранами, и отсоединяют его от трубопроводной линии.
2. С помощью специального ключа для сборки-разборки алюминиевых радиаторов (продаются в сантехнических магазинах) производят снятие его секций, выкручивая ниппели.
3. Меняют дефектную секцию на новую, одновременно подкручивая ниппельные муфты с двух сторон на один или два оборота во избежание перекосов.

<center></center>Аналогичным образом меняют прокладки, если в радиаторе появилась течь между секциями.

Рис. 10 Как разбирают радиаторы квартиры

Если нет возможности заменить секцию или радиатор сделан из чугуна, для ремонта лучше использовать двухкомпонентную холодную сварку (для алюминия выпускается специальный состав). Хотя многие производители указывают в инструкции, чтобы их материал не боится влаги и его можно приклеивать в воде, теплоноситель из радиаторов лучше слить.

Если отверстие свища слишком маленькое, имеет смысл его расширить для того, чтобы вдавить холодную сварку за стенки радиатора – это увеличит площадь контакта и улучшит агдезию.

<center></center>Работы проводят согласно инструкции на упаковке, обычно двухкомпонентную холодную сварку в цилиндрической тубе отрезают нужной длины, разминают в резиновых перчатках для смешивания компонентов и заталкивают в свищ, стараясь вдавить как можно больше материала.

Время полного застывания указано в инструкции и обычно составляет 2 – 2,5 часа.

Рис. 11 Холодная сварка и ее применение

Основная проблема при наличии течи в домашней системе отопления – ее обнаружение в случае, если текут теплые полы под стяжкой, течь в стенах легче обнаружить по мокрому пятну. Чтобы не сбивать всю стяжку и плитку с пола, можно взять напрокат тепловизор и выявить поврежденный участок по тепловому пятну на экране. Менее точен следующий экспериментальный способ – если разлить на пол воду и нагреть теплоноситель в системе до максимальной температуры, то она быстрее высохнет на поврежденном участке.

<center></center>

Аварийные ситуации в коммуникациях частного дома случаются не редко. Даже самое качественное оборудование и новые трубы выходят из строя под действием различных факторов. Утечка в системе отопления — явление неприятное, но решаемое, главное вовремя обнаружить проблему и принять необходимые меры.

Причины утечки

Важно не только обнаружить протечку теплоносителя в системе отопления, но и понять по каким причинам она возникла. Ситуации, по которым монометр на котле может показывать низкое давление следующие:

• нарушение герметичности соединений в результате коррозии труб, износа прокладок или ослабления резьбовых соединений;
• термическое расширение и сужение фитингов. Когда теплоноситель достигает определенной температуры, металлические части расширяются, но стоит воде остыть, как металл фитингов сужается и начинает пропускать жидкость;
• смена теплоносителя в трубах. Если сначала использовалась вода, а потом решили влить в систему антифриз, уплотнители могут расшириться, затем подсохнуть;
• избыточное давление в системе отопления из-за слишком маленького расширительного бака. Это может привести к трещинам в трубах.

Кроме этого утечка возникает в результате неправильного монтажа или эксплуатации. Особенно это касается металлопластиковых магистралей, которые чувствительней к любым нарушениям технологии монтажа.

Какие участки и элементы могут протекать

Наиболее распространена утечка в металлических трубах. Элементы, которые могут подвергаться разрушению следующие:

• места соединений труб, переходников и швов;
• цельная труба;
• радиатор;
• под контргайкой;
• в контуре теплого пола;
• место между секциями батарей.

Чаще всего нарушению целостности подвержены дешевые полимерные трубы. Они ломаются, текут, вздуваются. Также подвержены утечкам металлопластиковые трубы, если они были неправильно подобранны. Есть специальные изделия для системы отопления. Если же в нее устанавливаются трубы для холодной воды, то под действием высоких температур они деформируются и прорываются.

Какие срочные меры предпринимаются, если возникла утечка

Появление протечки в системе отопления требует незамедлительной реакции. Первые меры зависят от характера неполадки и места, в котором она произошла.

Утечку в частном доме можно устранить своими силами, а вот в квартире следует быть осторожным, чтобы не затопить нижеживущих соседей. Еще один нюанс в том, что во время ремонта придется перекрывать весь стояк, а это значит, что все квартиры, которые он соединяет, будут без тепла.

Небольшую утечку можно попытаться устранить самостоятельно с помощью подручных средств. Если проблема серьезная, то перекрывают  доступ теплоносителя и вызывают специалистов.

Разбрызгиваемая во все стороны горячая вода может нанести травму, поэтому до перекрытия подачи воды необходимо набросить на трубу или радиатор плотное одеяло. Вентили для перекрытия горячей воды могут находиться непосредственно в квартире, но чаще всего они расположены в подвальном помещении подъезда. Придется спуститься туда, найти нужный кран и перекрыть его.

Диагностика утечки

Убедиться в том, что имеет место быть утечка, поможет обычный лист бумаги. Для проверки необходимо перекрыть горячую воду и дождаться, чтобы теплоноситель в трубах остыл. При горячем теплоносителе место протекания будет быстро высыхать и проблема не найдется. Далее по трубам проводят листом бумаги, уделяя особое внимание стыкам. Там, где бумага намокнет и нужно устранять течь. Такой способ приемлем, если прорыв случился на видимом участке магистрали. Сложнее выявить ее в труднодоступном месте, в системе «теплый пол» или под землей.

Каждая система отопления должна быть оснащена монометрами, которые и укажут на протечку. Если давление в системе снижается, показатели на приборах также будут отклоняться в меньшую сторону. Рекомендуется устанавливать монометры на каждый контур и прослеживать наличие разгерметизации на каждом из них.

Диагностировать утечку под землей или в отделке могут только специалисты с применением специальных приборов:

• влагомеры — определяет подтекающую трубу в стенах или в теплых полах. Не используется для проверки подземных коммуникаций;
• тепловизоры — помогает найти утечку, если трубы спрятаны неглубоко и теплоноситель высокой температуры. В случае холодной воды и зарытых на глубине коммуникаций, работать тепловизор не сможет;
• акустические приборы — определяют протечку благодаря улавливанию звуков.

Сложнее всего определить место утечки в системе «теплый пол» и особенно, если он находится под стяжкой. Найти проблему самостоятельно можно простым методом, но для начала нужно понять, где проходят трубы. Для этого обогрев включается на максимальную температуру, а поверхность пола обильно смачивается водой. Места, где находятся витки контура, будут высыхать быстрее. Их обводят маркером или карандашом, а место, которое дольше всего высыхает и является предполагаемым прорывом. Устранить проблему можно будет только, разобрав стяжку над полом.

В продаже есть специальные устройства, которые автоматически определяют места утечки воды. Стоят они недешево, но полностью себя окупают в работе. Прибор состоит из датчиков, клапанов и блока управления. Датчик посылает сигнал о протечке в главный блок, срабатывают клапаны и перекрывают воду. Таким образом, хозяину можно не переживать, что он затопит соседей, пока будет решать проблему прорыва.

Материалы для устранения протечек

Подбор материалов для ремонта поврежденного участка выполняется в зависимости от места утечки и температуры теплоносителя. Все средства должны выдерживать как физические, так и температурные нагрузки. Для ремонта используют следующие материалы:

• резиновый эластичный бинт — применяют для герметизации изогнутых участков или мест расположения фитингов. Бинт сам по себе не способен выдержать большое давление воды в трубах, поэтому после его накручивания необходимо сверху накрутить армирование или затянуть хомут;
• ремонтная лента — подходит для заклеивания труб, выдерживает давление до 35 атмосфер, температурный диапазон от -70 до +370 градусов. Срок службы материала составляет 50 лет;
• хомуты — представляют собой металлические, которые скобы выдерживают давление до 70 атмосфер и температуру более 100 градусов. Хомуты рассчитаны на стандартный диаметр труб, используются только на прямых участках трубопровода;
• двухкомпонентные составы — эпоксидная смола или холодная сварка. Хорошо устраняют течи на изогнутых участках или в труднодоступных местах. Эпоксидную смолу лучше использовать в сочетании с обвязочными материалами (тканью, бинтом и т. д.);
• светоотверждаемый пластик — комплект, который входят жидкий пластик и ультрафиолетовая лампа. Под ее излучением материал полимеризуется и отвердевает. Работает в температурном диапазоне -40 – +150 градусов.

Все эти материалы подходят для капитального ремонта разгерметизации. Если ничего подходящего под рукой нет, то в качестве временных приспособлений подойдут деревянные чопики, цементная обмазка, различные клеевые материалы.

Способы устранения течи

Когда место течи обнаружено и в наличии есть необходимые инструменты для ее устранения, самое время устранить утечку воды в системе отопления.

Когда течет труба

Протечка в трубе чаще всего появляется из-за некачественных сварных швов. Решают проблему резиновая прокладка и хомут. Трубу хорошо зачищают от краски, на пробоину наносят герметик, сверху накладывают прокладку и хомут. Болты затягивают как можно сильнее, чтобы предотвратить образование протечки в будущем.

На искривленном участке трубы утечка устраняется эпоксидной смолой или ремонтной лентой. Наносится смола только на сухую поверхность, поэтому придется сливать воду и системы. Если нет желания освобождать батареи от теплоносителя лучше выбрать ленту.

1. Перед поклейкой трубу в месте протекания и вокруг него примерно 8 см хорошо зачищают и обезжиривают.
2. Ленту замачивают водой на 20 секунд.
3. Дыру в трубе обматывают акриловой прокладкой из ремкомплеката.
4. Ленту наматывают по диагонали, начиная от края прокладки, образовывая витки вплоть до середины дыры.
5. В момент намотки ленту хорошо прижимают к поверхности около 7 минут.
6. Когда материал станет липнуть к перчаткам, его оставляют до полного высыхания.

Время полного застывания зависит от температуры трубы. При 20 градусах это примерно полчаса.

Когда протек радиатор

Дать утечку может стык между секциями батареи или радиаторная пластина. В таком случае понадобится холодная сварка. Перекрывают подачу воды, поврежденное место сначала зачищают, обезжиривают и только потом наносят герметик на дыру и область в 3-5 см вокруг нее. Сварка застывает быстро. После ее полного высыхания включают отопление.

Течь между секциями устраняется сложнее. Для этого радиатор демонтируют, а ниппельное соединение плотно затягивают, прилагая к этому максимальное усилие. По окончании работ батарею монтируют на место и подают воду в систему.

Когда течет под контргайкой

Перед началом работ воду необходимо перекрыть и слить ее из системы. Гайку отвинчивают, герметизируют тканью или специальным составом и затягивают заново. Все уплотнительные материалы наматываются по часовой стрелке. По окончанию работы открывают стояк и проверяют герметичность соединений. Если течь не устранилась, повторяют обмотку резьбы.

Первая же протечка системы отопления – сигнал к действиям для владельца дома. Если своевременно не заняться ею, начнутся более серьезные проблемы. Нельзя оставить отопление без ремонта, даже если течь совсем крошечная и не создает неудобств. Через время она расширится и придется заменить систему – частично или полностью. Где может возникнуть протечка и по каким причинам? Как ее найти и ликвидировать своими руками?

Откуда берутся утечки в системе отопления

Самая распространенная причина появления течей в металлических трубах – это коррозия. Сталь, даже обработанная специальными покрытиями, ржавеет. Различается только скорость процесса. Она зависит от условий эксплуатации каждой конкретной системы.

Разрыв трубы отопления

На металл воздействуют перепады температур, влага, гидравлические удары. Примеси в теплоносителе могут содержать агрессивные химические вещества, абразивы, которые ускоряют коррозию. Места, где элементы системы ржавеют быстрее всего, начинают протекать. Как правило, это соединения, стыки, швы.

Полимерные материалы не ржавеют, но это вовсе не означает, что они не протекают. Рано или поздно могут потечь и металлопластиковые трубы. Чаще всего подобное случается, если они неправильно подобраны. Некоторые владельцы домов экономят и покупают водопроводные трубы для холодной воды. Это большая ошибка, т.к. приводит к деформациям, прорывам в системе.

Нередко страдают владельцы домов, которые для отопления выбирают некачественные изделия. Дешевые полимерные трубы вздуваются, лопаются, текут. Если такое происходит, приходится менять поврежденные отрезки. Мнимая экономия оборачивается дополнительными затратами денег, сил и нервов.

Меньше всего подвержены риску протечек металлопластиковые трубы, которые специально предназначены для отопительных систем. Они рассчитаны на высокую температуру теплоносителя, не деформируются и способны прослужить несколько десятилетий.

Ремонт металлопластиковой трубы

Какие элементы могут протекать

Существует несколько способов устранения течей. Выбор правильных методов зависит от типа элемента системы, в котором появилась течь. Это может быть:

• Цельная труба. Здесь дырки затягивают хомутами, саморезами, заклеивают специальными составами или цементируют. Если труба пластиковая, лучше всего заменить весь отрезок. Если же такой возможности нет – воспользоваться кустарной сваркой.

• Места соединений. В отопительной системе множество различных соединений – места крепления труб, переходников и т.п. Протечки появляются либо из-за неплотно затянутых крепежей, либо из-за коррозии. Полимерные детали проще закрепить, а вот со сталью и чугуном сложнее: придется прикладывать силу или использовать холодную сварку.

• Между секциями батарей. Причина все та же – негерметичность. Иногда протекает из-за механических повреждений. Если вода просачивается между секциями, радиатор снимают, а соединения затягивают.

• На пластине радиатора. В таком случае желательно сразу же поменять радиатор, т.к. самая распространенная причина поломок – тонкие стенки и низкокачественный материал, из которого изготовлен отопительный прибор. Если не получается заменить сразу, то спасет холодная сварка, но это лишь временная мера. В следующем сезоне могут возникнуть новые неприятности.

Подтекающий фитинг

Протечка: что нужно сделать немедленно

Что делать сразу же после обнаружения утечки в системе отопления, зависит от двух факторов: типа жилища и вида самой течи. Если потекло отопление в частном доме, то владелец может сам устранить даже серьезную поломку. А вот в квартире приходится действовать более аккуратно и оперативно. Во-первых, можно затопить соседей снизу. Во-вторых, приходится отключать стояк отопления, а это значит, что все квартиры будут остывать.

Если течь небольшая (труба или радиатор лишь немного подмокают), можно попытаться ликвидировать ее самостоятельно с помощью подручных средств. Если течет сильно, то необходимо немедленно перекрыть подачу теплоносителя и вызвать аварийную бригаду. До момента отключения отопления нужно набросить на радиатор или трубу одеяло, чтобы никто не получил ожогов от горячей воды.

В некоторых квартирах установлены специальные вентили или краны, с помощью которых можно перекрыть подачу теплоносителя. Однако чаще всего такие краны устанавливают на весь подъезд и располагают в подвалах. Необходимо спуститься туда и перекрыть стояк на магистральной трубе. После этого следует немедленно заняться ликвидацией течи.

Краны, перекрывающие подачу теплоносителя

Как определить поврежденный участок

Если подтекает несильно, а место утечки в системе отопления не очевидно с первого взгляда, то определить его можно после отключения подачи теплоносителя. Проверяют только холодную систему, т.к. с нагретых поверхностей вода быстро испаряется. Поможет в этом кусочек самой обычной туалетной бумаги или сухая белая салфетка.

Когда система остынет, по предполагаемому месту течи нужно медленно провести кусочком бумаги. Особенно тщательно обследуют соединения, стыки. Место, где бумага подмокает, нужно осмотреть и найти дырку. Задача осложняется, если трубы замаскированы под отделочными материалами, находятся под полом или в земле.

Отключение отопления с помощью байпаса

Как найти утечку воды под землей или в стяжке

Если потекли трубы под землей, в стенах или в контуре теплого пола, без помощи специалистов обойтись очень сложно. Для обнаружения таких прорывов используют приборы:

• Тепловизоры. Температура поверхности, под которой скрыта система отопления, достаточно высокая, чтобы использовать тепловизор. Если трубы неглубоко, то с помощью этого прибора будет проще всего найти течь. Проблемы могут возникнуть только в случае большой глубины залегания труб или низкой температуры теплоносителя.

• Влагомеры. Это менее эффективный способ поиска протечки, чем с помощью тепловизоров, но все же влагомер может быть полезен при определении подтекающих труб в стенах или в теплых полах. Для поиска подземных коммуникаций он не используется.

• Акустические приборы. Иногда течь можно определить с помощью специального прибора, улавливающего звуки. По своей конструкции он напоминает фонендоскоп. Однако польза от него бывает далеко не всегда.

Определение скрытой течи

Система «Нептун» – мгновенное обнаружение течей

Существуют специальные системы, мгновенно определяющие места появления течей в системах отопления и водоснабжения. На их установку придется потратить время и деньги, но затраты окупаются с лихвой: благодаря таким приборам можно избежать проблем при серьезных авариях. Наибольшей популярностью пользуется отечественная система «Нептун». Она обходится дешевле импортных аналогов и отлично себя зарекомендовала.

«Нептун» не только мгновенно находит утечку, но и блокирует подачу воды. Система состоит из блока управления, датчиков и клапанов. Она полностью автоматизирована, и после установки владельцу помещения больше не придется переживать о прорывах. Как только датчик посылает сигнал о появлении течи в главный блок, срабатывают клапаны и перекрывают воду. Дальше хозяин может заниматься решением проблемы, не думая о том, что затопит соседей или собственный дом.

Схема: «Нептун» в обычной городской квартире

Как самому найти протечку в контуре теплого пола

Течь в теплом полу может стать настоящей проблемой. Если можно легко снять покрытие, это очень облегчает ее решение. Трудности возникают, если контур расположен под стяжкой. Иногда место прорыва выдает влажное пятно на полу, но так бывает только в случаях серьезных повреждений. Когда труба просто немного подтекает, найти неисправность сложнее. Рассмотрим, как действовать в такой ситуации.

Можно попытаться самостоятельно найти протечку, однако прежде придется определить, где вообще расположены трубы. Для этого включают теплый пол на максимальный нагрев, а стяжку над ним обильно смачивают водой. Над витками контура влага испаряется быстрее всего. Это станет видно по более светлым и сухим участкам пола.

Посветлевшие зоны обводят карандашом, одновременно отслеживая, с какой скоростью они высыхают. Там, где дольше всего остается влажное пятно, следует искать прорыв трубы. Такой метод не всегда работает на 100%. Расположение труб он показывает обязательно, а вот неисправный участок виден, если течь сильная. Для поиска и устранения протечки придется разбить стяжку над теплым полом.

Исследование пола с помощью тепловизора

Устранение течи в системе отопления своими руками

Если течь сильная, перекройте подачу отопления в стояке. В случае небольшой неисправности (если вода еле капает) можно сразу приступить к ее ликвидации. Рассмотрим, как лучше починить систему отопления.

Хомут на стальной трубе

Вариант #1: когда течет труба

Если потек участок стальной трубы без резьбы, то проблема в некачественном сварном шве. Для ликвидации повреждения потребуется хомут. Его можно купить в строительном магазине или сделать своими руками из металлической полосы. В качестве уплотнителя используют прокладку или кусок велосипедной камеры.

Трубу зачищают от наплывов краски, сверху накладывают плотную резиновую прокладку, потом хомут. Для крепления хомута предусмотрены болты. Их затягивают как можно плотнее. Иногда повреждение дополнительно обрабатывают герметиком. Это отличный способ намертво закрыть дыру в трубе. Течей здесь больше не будет.

Хомуты заводского производства

Вариант #2: протечка под контргайкой

Если изначально контргайка закреплена правильно, то течь может появиться в результате механического повреждения или коррозии. Нужно перекрыть стояк и сбросить воду. После этого гайку отвинчивают, герметизируют льном, краской или специальным составом и снова затягивают. Сантехнический лен и другие уплотнители наматывают по часовой стрелке.

Когда работы закончены, нужно снова открыть вентиль стояка и проверить герметичность соединения. Если вода все еще просачивается, процедуру повторяют заново, добавив 5-6 новых витков резьбы на трубе.

Устранение течи под контргайкой

Вариант #3: если потек радиатор

Потечь может радиаторная пластина или стык между секциями. В первом случае лучше сразу заменить поврежденный элемент. Если это невозможно, то с небольшой течью справляются с помощью холодной сварки. Ее можно купить в любом строительном магазине. Инструкция по применению должна быть на упаковке.

Для ремонта радиатора перекрывают стояк, зачищают, обезжиривают поврежденное место, после чего наносят герметизирующий состав на саму дыру и область вокруг нее. Сварка должна закрыть примерно 3-4 см трубы вокруг свища. Состав быстро застывает. После полного высыхания можно запустить отопление.

Если течет между секциями, то радиатор демонтируют и плотно затягивают ниппельное соединение. При закреплении ниппеля нужно приложить максимум усилий. Его практически невозможно сломать, поэтому бояться не стоит. По окончании работ радиатор устанавливают на старое место и включают подачу теплоносителя.

Течь между секциями чугунной батареи

Инструктаж по ремонту отопительных труб

Среди современных составов для устранения протечек системы отопления особого внимания заслуживают герметики. Это специальные водостойкие средства. Они не спасут в случае появления большого свища, но вполне подходят для ликвидации небольших повреждений в системах отопления и водоснабжения. Сантехнический силиконовый герметик может храниться годами. Его и холодную сварку желательно купить на всякий случай перед началом отопительного сезона. Такие средства пригодятся в каждом доме.

Протечки труб, радиаторов и стыков – явление довольно редкое. Обычно среднестатистический хозяин частного дома или квартиры не готов к подобной аварийной ситуации. Результат – затопление соседей снизу, порча имущества, дорогостоящий ремонт 2—3 комнат. Постараемся оградить вас от перечисленных неприятностей — разберем несколько способов, как быстро остановить течь в системе отопления либо водопровода, затем устранить дефект окончательно.

Течет труба – что делать на первом этапе

В случае появления свища на стояке центрального теплоснабжения, откуда вода бьет струей, предлагаем оптимальный план действий:

1. Организуйте сток теплоносителя в ведро или таз, быстро обмотав трубу любой ветошью. Так вы сохраните напольное покрытие, личные вещи и мебель, предотвратите подтопление. Действуйте осторожно – зимой температура сетевой воды достигает 90 °С.




2. Потратьте 2—3 минуты на звонок диспетчеру теплоснабжающей организации. Сообщите об аварии, вызовите мастеров – сантехников.
3. Пока ремонтники добираются, попытайтесь самостоятельно перекрыть стояк. Слишком горячий теплоноситель все равно не позволит заделать свищ под давлением.
4. Краны нужно искать в подвальном тепловом пункте, находящемся под подъездом. Проследите, где стояк пронизывает перекрытие и закройте ближайший вентиль. В крайнем случае перекройте основной домовой кран на время ремонта.




Совет. Если до приезда сантехников не удалось обвязать стояк тряпкой и остановить подачу теплоносителя, накиньте на трубу старое одеяло или толстое пальто, хорошо впитывающее воду.

В нынешней реальности мастеров нередко приходится ожидать 2—3 дня (причины — праздники, выходные, аварии на других объектах). На долгий срок оставить жильцов без тепла нельзя, поэтому в случае задержки сделайте импровизированный хомут из подручных материалов:

1. Отыщите резиновую перчатку, велосипедную камеру либо готовый медицинский жгут. Вторая составляющая успеха – мягкая стальная проволока диаметром 2—4 мм.
2. Из перчатки (камеры велосипеда) вырежьте полосу шириной 4—5 см, как показано на фото.
3. Приложив конец полосы к трубе на 1 см ниже свища, произведите намотку с натяжкой. Цель – плотно закрыть отверстие несколькими слоями резины.
4. Удерживая «повязку» рукой, зафиксируйте ее проволокой. Последнюю лучше намотать плотно, виток к витку, помогая пассатижами. Теперь общий вентиль в подвале можно открыть.

Примечание. На водопроводе описанная процедура выполняется под давлением, если не вышло отсечь стояк от основной магистрали. Наматывать много витков проволоки необязательно, главное, – временно остановить течь.

Также используйте вышеописанный порядок действий, когда сильно течет чугунная батарея центрального отопления, а отсекающих кранов нет. Обычно радиаторы протекают на стыках между секциями, туда и следует накладывать временный хомут.

Если струйка воды наблюдается на месте резьбового соединения железных труб, надо отвернуть газовым ключом фиксирующую гайку от муфты. Открывшуюся резьбу оберните косичкой свежего льна (по часовой стрелке) и вновь затяните гайку. Рассмотренные варианты заделки покажет сантехник на видео:

В частном жилище ликвидация течи сильно упрощена – достаточно перекрыть нужный вентиль или быстро опорожнить участок отопительной сети. Мотать резину не обязательно, лучше заделать дыру более надежным методом. Когда протечка в квартире временно устранена, слесарей можно не ждать — выберите подходящее время и заделайте отверстие окончательно любым из представленных ниже способов.

Чем заделать свищ – народные методы

Существует несколько проверенных способов устранения течи радиатора или трубопровода отопления домашними средствами:

• использование магнита и самореза;
• наложение солевого либо эпоксидного «компресса»;
• добавление порошка горчицы;
• изготовление самодельного термостойкого герметика.

Обратите внимание: мы не упоминаем о наиболее распространенном варианте – хомуте на болтах. Данное средство знакомо даже домохозяйкам, но с появлением пластиковых труб не всегда применимо. Суть проста: по длине окружности стояка вырезается полоса из тонкого металла, на концах сверлятся отверстия. Свищ герметизируется резиновой прокладкой, стягиваемой болтами бандажа.

Также не стоит изобретать велосипед, когда протекающая батарея отопления подключена по правильной схеме – с байпасом, шаровым краном и балансировочным вентилем. Перекрываете арматуру, спокойно снимаете отопительный прибор и устраняете течь. Если же радиатор подсоединен напрямую, без запорной арматуры, выбирайте подходящий метод ремонта по месту.

Магнит и саморез

Вместе с теплоносителем по коммуникациям путешествуют частицы металла, особенно в системах из стальных труб. Если появилась мелкая трещина либо потекло соединение, указанные частицы можно использовать в качестве герметика. Не сливая воду, к трубопроводу прикладывается небольшой магнит, притягивающий металл к точке дефекта. Практика показывает — спустя 1—2 суток протечка затягивается.

Рекомендация. Метод неплохо действует на алюминиевых и биметаллических радиаторах, только магнит нужно примотать. Для больших повреждений и пластиковых труб способ не годится.

Вариант с шурупом реализуется просто: подбирается саморез нужного диаметра и вкручивается в отверстие. Метод помогает в таких случаях:

• при точечных дефектах размером 1.5—5 мм;
• на трубах из меди, полипропилена (ППР) и сшитого полиэтилена;
• на биметаллических и алюминиевых радиаторах.

Примечание. Поврежденные трубопроводы из металлопластика склонны к расслаиванию, поэтому заглушка из самореза не поможет.

Для верности вкручиваемый шуруп можно покрыть автомобильным силиконовым герметиком или эпоксидной смолой. Если дыра в трубе довольно большая, вместо самореза забейте туда деревянный колышек, заостренный под конус. Верхнюю часть затычки обрежьте заподлицо с поверхностью и наложите обычный хомут.

Солевая «повязка»

Суть методики заключается в создании условий для искусственной коррозии металла. Поэтому рекомендуем применять данный способ на старых системах из стальных труб, которые планируется заменить в ближайшем будущем. Размер отверстия либо трещины – 1—2 мм.

Как заделать протечку:

1. Намочите медицинский бинт и сделайте 1—2 витка вокруг трубопровода в точке протекания.
2. Пересыпая бинт поваренной солью, продолжайте обмотку. Всего потребуется 20—40 слоев.
3. Выждите 2—3 часа и запустите отопление. Поначалу возможно просачивание теплоносителя, но спустя сутки течь полностью затянется.

Уточнение. Перед намоткой стальную трубу зачищать не нужно. При необходимости работы ведутся под давлением, если температура позволяет.

Для герметизации полиэтиленовых и полипропиленовых труб соль не годится. Домашние мастера советуют в интернете пропитывать бинт следующими составами:

• жидкое стекло;
• автомобильный высокотемпературный герметик;
• клей на основе эпоксидной смолы.

Мы не разделяем точку зрения этих умельцев, поскольку перечисленные вещества не обладают хорошей адгезией к пластику. Здесь понадобятся специальные химические составы, рассматриваемые ниже.

Самодельные герметизирующие составы

Многократно проверенный герметик для труб отопления – сухая горчица. Будучи смешанной с теплоносителем, она прекрасно затягивает течи малых размеров, возникающие в магистралях, трубопроводной арматуре, батареях и даже котлах. Технология применения выглядит так:

1. Купите 100—200 грамм порошка горчицы. Количество зависит от объема воды в отопительной сети.
2. В системе открытого типа горчицу засыпьте через расширительный бак. Котел выведите на режим 60—70 градусов.
3. При закрытой схеме порошок необходимо смешать с водой и закачать через кран подпитки.

Горчичная мелкая фракция отличается высокой гигроскопичностью (способностью впитывать влагу). Оказавшись в воде, микрочастицы разбухают, приобретают неправильную форму и зацепляются за внутренние неровности, залепляя изнутри все неплотности. В том числе — на стыках и в труднодоступных местах.

Важный нюанс. Недопустимо добавлять горчицу в незамерзающий теплоноситель – этиленгликоль либо пропиленгликоль.

Горчичный порошок безвреден для котлов и не вызывает коррозии. Для ликвидации утечек в батареях или теплообменниках дозу придется увеличить. Герметизация занимает от нескольких часов до 2 суток.

Иногда для наружной заделки отопительных либо водопроводных линий сантехники используют смесь цемента (алебастра) с клеем ПВА без добавления воды. Компоненты смешиваются до получения густой субстанции и быстро накладываются на повреждение с помощью того же бинта. Перед тем как устранить течь радиатора или трубы импровизированным герметиком, вытрите поверхность насухо, ржавчину и краску лучше удалить.

Устранение протечки механическим путем

Если хотите надежно отремонтировать систему и надолго забыть о проблеме, придется потратить деньги. Причем список используемых средств существенно расширяется (в скобках указана цена изделия):

• зажимной хомут для патрубков охлаждения автомобиля (0.4 у. е.);
• трубный бандаж на 4 болта (0.7…10 у. е. в зависимости от материала и качества изготовления);
• лента самовулканизирующаяся (2.5 у. е.);
• хомут седловой, применяемый для врезки, плюс заглушка (2…10 у. е.);
• многоразовый хомут Kibosh от бренда ROTHENBERGER для экстренной ликвидации течи (20 евро).

Помимо указанных приспособлений, для восстановления герметичности пластиковых магистралей применяются «родные» фитинги – соединительные муфты. Ветвь системы опорожняется, труба в месте протечки разрезается, затем концы стыкуются с помощью муфты.

Важный момент. Если прорыв металлопластика произошел внутри стяжки, обязательно ставится прессовый соединитель (под клещи), компрессионную муфту замоноличивать нельзя.

Еще один простейший соединитель для стали – подходящий по диаметру армированный шланг. Последний монтируется вместо вырезанного гнилого участка водопровода. Способ крепления – затяжные либо проволочные хомуты.

Теперь поочередно разъясним технологию использования механических средств герметизации:

1. Автомобильный металлический хомутик накладывается поверх резинового уплотнителя (делается из камеры велосипеда или машины). Вариант дешевый и долговечный, минусы – непривлекательный внешний вид и применение только на металлических трубах.
2. Готовый бандаж стягивается 4 болтами, ставится на магистрали из металла и полипропилена. В эксплуатации гораздо надежнее и выглядит получше, но неприменим на стыках и поворотах.
3. Самовулканизирующаяся лента приклеивается к очищенной и обезжиренной поверхности, в том числе плоской. Годится для заделки радиаторов и различных трубопроводов, кранов, соединений. Недостаток – отсутствие в открытой продаже, материал заказывается через интернет-магазин.
4. Седловой хомут устанавливается на магистраль из любого материала, кроме металлопластика. Перекрывать стояк квартиры либо сливать теплоноситель из автономной системы не нужно. Элемент сжимается болтами, в отводящий патрубок вкручивается заглушка.
5. Многоразовый пластмассовый хомут защелкивается на трубе вручную в течение 2 секунд. Очень удобное приспособление для устранения аварий, но слишком дорогое.

Как видите, только вулканизирующая лента подходит ко всем типам повреждений. Остальные хомуты и бандажи монтируются на прямые участки труб, заделать батарею, стык или отвод не получится. Но для этой цели существуют различные химические средства.

Использование специальных герметиков

В отличие от механических средств, применение герметизирующих составов не дает 100% гарантии устранения протечки. С другой стороны, хомуты и ленту нереально использовать на плоской поверхности радиатора, когда свищ находится прямо на лицевой панели. Остается 3 варианта: попробовать химическое средство, заварить отверстие либо заменить батарею.

Несомненно, герметик для труб и радиаторов – самое удобное средство для рядового пользователя. Прежде чем выкинуть отопительный прибор на свалку, можно попытаться его заклеить. Какие герметики принято использовать в подобных ситуациях:

• двухкомпонентный пластичный состав под названием «холодная сварка»;
• жидкие средства, добавляемые в теплоноситель;
• адгезионный термостойкий пластик, отвердевающий после излучения ультрафиолетом.

Справка. Качественная холодная сварка фирмы Loctite стоит около 27 у. е., 1 л жидкого герметика «Аквастоп» – 72 у. е., светоотверждающий пластик Bondic – 32 у. е. за комплект.

Двухкомпонентный водостойкий клей однозначно поможет, если строго выдержать технологию – высушить, зачистить и обезжирить дефектный участок перед наложением заплатки. Испытания холодной сварки на водопроводе смотрите ниже в видеоролике.

Жидкие герметики предлагаются под разные теплоносители (вода, антифриз) и типы отопительных систем. После добавки средства химические соединения заполняют свищи изнутри в течение 2 суток. Разумеется, крупные дефекты и сквозные дыры заделать не получится, нужно сначала применить механический метод. Например, забить в отверстие деревянный чоп.

Примечание. Жидкость «Аквастоп» смешивается с теплоносителем в пропорции 1 : 100. То есть, на герметизацию закрытой системы одноэтажного дома уйдет не более 0.5 л средства.

Гель — пластик Bondic продается в комплекте с облучателем и наносится на повреждение небольшими порциями. Каждая последующая капля освещается ультрафиолетом и моментально отвердевает. Непременное условие – сухая обезжиренная поверхность, тип материала трубы роли не играет.

Вместо заключения – как обнаружить течь

Когда магистрали радиаторной сети проложены открытым способом, выявить протечку не составит большого труда. Даже медленное просачивание оставляет следы – темные мокрые пятна, потеки, грязные разводы. Другой вопрос – найти течь трубы, замоноличенной в полу либо стене. Из-за постоянного нагрева влага испаряется и мелкий дефект попросту незаметен.

Важный момент. Верный признак утечки – падение давления в закрытой системе отопления. Заметив снижение показаний манометра, проверьте работоспособность мембраны расширительного бака, затем ищите место повреждения.

Способы поиска течи внутри цементной стяжки:

1. Поочередное открытие отопительных контуров. Технология: при работающем насосе и котле перекройте все петли теплого пола, кроме одной, и следите за манометром. Если давление начнет снижаться, данный контур протекает.
2. Демонтируйте напольное покрытие на подозрительном участке (эта операция неизбежна в любом случае). Отключите котел, оставив работать насос, при необходимости поднимите давление до 1.5 Бар. Вода в месте утечки перестанет испаряться, спустя некоторое время проявится мокрое пятно.
3. Быстрый и технологичный способ обнаружения – добавление в теплоноситель цветной жидкости – маркера. Дефект проявляется в темноте – вытекающая вода светится даже сквозь кафель.

Совет. Для уверенности к темному пятну на поверхности бетонного монолита приложите туалетную бумагу. Способная хорошо впитывать влагу, она подтвердит или опровергнет ваши догадки.

Самый удобный вариант – раздобыть тепловизор, например, взять в аренду. Прибор поможет точно выявить проблему внутри стяжки и устранить ее с наименьшими потерями. О трудностях и методах обнаружения утечек внутри стен и полов смотрите на видео.

Используемые источники:

• https://montagtrub.ru/kak-obnaruzhit-utechku-vodyi-v-sisteme-otopleniya-chastnogo-doma-i-ustranit/
• https://pechiexpert.ru/utechka-v-sisteme-otopleniya-01/
• http://teploguru.ru/sistemy/protechka-sistemy-otopleniya-2.html
• https://otivent.com/tech-v-sisteme-otoplenija
