Главная составляющая газового котла – горелка. Прочие элементы устраиваются вокруг неё.

Такую горелку можно создать самостоятельно, только нужно учесть такие нюансы, как виды газовых горелок, к примеру.

Разновидности газовых горелок

Перед классификацией газовых горелок для котлов следует определиться с тем, что происходит внутри, а это:

• прохождение горючего материала через горелку (в нашем случае газа),
• добавление воздуха в это горючее.

Конструкция прибора должна сохранять устойчивость горения газо-воздушного состава.

По способу подачи воздуха в поток газа есть несколько видов горелок:

1. атмосферные;
2. с вентиляторами;
3. диффузно-кинетические.

Также самодельная газовая горелка отличается по числу ступеней:

1. Одна ступень. Прежде всего, это работа прибора со стабильной мощностью: температурные показатели воздуха в помещениях или теплового носителя поддерживаются на определённом уровне. Это заслуга розжига или выключения горелки в требующееся время. При этом отмечаются скачки температуры в рамках определенного спектра. Стоит отметить довольно скромный эксплуатационный срок такой горелки.
2. Две ступени. Работа прибора – двухрежимная. При слабой нагрузке на отопительную сеть действует половинный режим, обеспечивая стабильную работу котла и меньший износ оборудования. Номинальный режим включается при больших нагрузках. Мощь прибора можно контролировать постепенно от нулевого значения до номинального. Поэтому газовое оборудование может трудиться беспрерывно и в оптимальном режиме в течение долгих лет.

Что касается характерных черт хорошей горелки, то это:тся КПД прибора, в воздух попадает оксид азота и угарный газ;

• приличный эксплуатационный срок устройства;
• простота конструкции;
• лёгкость установки;
• шум в пределах санитарных нормативов;
• быстрая перенастройка с одного вида горючего на другой. Этот критерий касается комбинированных версий.

Атмосферные газовые горелки

Они подсасывают воздух, как струйный насос. То есть газ следует через эжектор, где вследствие высокой динамики снижается его давление. Воздух внедряется в поток газа из-за скачков давления.

Плюсы разновидностей:

1. простая конструкция;
2. компактные размеры;
3. энергонезависимость;
4. низкие шумы;
5. привлекательные цены.

С такой горелкой котёл, действующий на твёрдом топливе, можно переоборудовать под работу на газе. Для этого нужно горелку вмонтировать в отдел зольника.Внушительные объёмы воздуха струйным действием внедрить в поток газа нельзя. По этой причине атмосферные версии в котлах не отличаются большой мощностью. Их предел – 9 кВт (среднее значение).

Вентиляторные газовые горелки

В них за нагнетание воздуха отвечает вентилятор. Воздух внедряется в необходимых объёмах. Кислород подаётся принудительно. Поэтому:

1. Нет ограничений по мощности. Благодаря вентилятору различные объёмы газового горючего можно снабдить необходимым количеством воздуха, чтобы обеспечить тотальное сгорание.
2. Отдел сгорания (газовый) можно изолировать от котельной. Поступление воздуха в него идёт извне – по особому воздухопроводу. Так уменьшается угроза проникновения в дом газов от дыма.

В аналогах атмосферного типа закрытый отдел невозможен. Причина: естественная тяга не может справиться с воздушным сопротивлением в воздуховоде и обеспечить горелку нужными объёмами воздуха.

Котёл, имеющий закрытую газовую камеру, может работать и без установки отдельного воздуховода. Это обусловлено применением дымоходов коаксиального вида. В них для устранения дымовых газов устроена внутренняя труба. Для попадания нового воздуха имеется цилиндрический туннель. Он устроен между внешней и внутренней трубой.

Версии с принудительным внедрением воздуха могут настраиваться самостоятельно. Им требуются минимальные действия пользователя.

Минусы вентиляторных газовых горелок:

1. высокие цены;
2. мощные шумы при работе;
3. зависимость от электричества – им нужны источники стабильного питания.

Диффузионно-кинетические горелки

Обычно они присутствуют в мощных промышленных обогревательных агрегатах. В них сочетаются основы предыдущих двух видов горелок.

Процесс самостоятельного создания горелки

Самодельная версия горелки под газовые котлы, функционирующие на твёрдом топливе, может быть изготовлена на основе вентиля от газового баллона, точнее кислородного. В его выходящий патрубок необходимо внедрить самодельный штуцер. Его затем можно присоединить к редуктору. Соединительным элементом становится резинотканевый шланг при самостоятельном изготовлении.

Входной патрубок входит в сам баллон в процессе изготовления. На него требуется поставить колпачок. В колпачке устраивается дырочка для присоединения жиклера, который берётся из газовой плиты, либо паяльной лампы.

С помощью сварки к самодельному колпачку крепится сопло. Соплом является элемент стальной трубы. Его длина – 10 см. Плотность стенок – 2 мм.

Колпачок и сопло отделяет некоторое пространство – в 1,5 см. Через него забирается воздух. По такой причине к колпачку сначала тем же способом крепятся три толстых проволочных элемента. А к ним монтируется труба-сопло.

У сопла держится источник огня: спичка, зажигалка или зажжённый бумажный фитиль. Производство нетрудное, на первый взгляд.

Открытие вентиля

Мощностью такого прибора можно управлять, закрывая или приоткрывая вентиль. Наибольшая температура концентрируется в зелёно-голубой части огня. Чтобы настроить сопло, нужно поставить в его середину факел. Для этого немного подгибаются проволочные держатели.

Для создания рабочей версии горелки к её соплу приваривается наконечник. Угол его изогнутости – 45^⸰.

Базисом для изготовления может оказаться и стальной вентиль (также от баллона). На его выходящий отрезок нанизывается заглушка с дырочкой под жиклер. Он берётся из паяльной лампы. Диаметр её сопла – 0,8 мм. Нужный диаметр горелочного сопла – 3 см. Длину сопла можно варьировать насадками. Так контролируется и параметры факела. Регулятором здесь становится вентиль.

Нюансы обслуживания

Обслуживание газовых горелок любой самодельной версии подразумевается только в её чистке. Этот процесс должен быть ежегодным. Выполнять его самостоятельно не рекомендуется. Ведь придётся разбирать и собирать котёл. Как правило, за обслуживанием обращаются в сервисные центры. Скопившиеся загрязнения ликвидируются воздушной продувкой. Воздух здесь сжатый.

Настраивать давление к горелкам необходимо осторожно. Например, для некоторых нынешних версий горелок параметры 8-10 Атм могут быть пагубными.

Необходимость в чистке горелки может сократится в разы, если на трубу газовой подачи поставить фильтр. Эту работу выполняет работник газовой службы, куда следует обратиться со специальной заявкой.

Итоги

Газовая горелка для котла своими руками собирается, но небыстро, да и не каждый может надежно собрать этот важный элемент отопительной системы. Выгоднее в плане безопасности подобрать фирменную горелку.

Главным элементом газового котла является горелка. Именно вокруг нее выставляются все остальные элементы. От устройства узла зависят многие аспекты использования оборудования. Прежде всего это безопасность и экономичность. Поэтому многие хотят сделать своими руками такую газовую горелку для котла, которая будет подходить по всем требованиям хозяев. На первый взгляд это может показаться сложным процессом, но на самом деле это не так.

Виды горелок

Многие считают, что горелка – это просто сопло, посредством которой подается газ. Но это не совсем так. Она также домешивает воздух в горючее. При этом важно учитывать, что изделие должно иметь специальную конструкцию, позволяющую делать смесь устойчивой.

Устройство может быть нескольких видов, в зависимости от способа добавления кислорода в газ:

• атмосферная горелка;
• вентиляторная;
• диффузионно-кинетическая.

Атмосферные

Принцип работы этого компонента прост: газ проходит через эжектор, где его давление понижается. При этом воздух попадает внутрь из-за разных показателей атмосфер.

Эти устройства обладают массой достоинств:

• простая конструкция;
• компактность;
• тихая работа;
• приемлемая стоимость;
• возможность переоборудования твердотопливного котла под это оборудование – горелка просто устанавливается в камеру зольника.

При этом подобные устройства не могут иметь высокую мощность. Дело в том, что за счет своей конструкции атмосферные грелки не могут втянуть большое количество кислорода.

Вентиляторные

В этом виде устройств воздух подается в нужном количестве посредством вентилятора. За счет такой подачи кислорода они обладают массой преимуществ:

1. Нет ограничений в мощности – любое количество газа обеспечивается необходимым количеством воздуха, которого нужно для полного сгорания без остатков.
2. Камера, в которой проходит реакция, может быть закрытой. Внутрь кислород поступает посредством специального воздуховода. Это позволяет полностью исключить попадание продуктов горения внутрь дома из-за обратной тяги. При этом устанавливать отдельный воздуховод нет необходимости. Для этого используются специальные коаксиальные дымоходы, которые по факту являются трубой, расположенной внутри другой. Дым отводится по внутреннему элементу, а кислород попадает в котел, проходя между внутренними и наружными стенками.
3. Участие человека при использовании сводится к минимуму, так как оборудование обладает функцией «умной» настройки.

Этот вид горелок также обладает рядом недостатков:

1. По сравнению с атмосферными они работают заметно громче.
2. Имеют высокую цену.
3. Работают только в паре с электричеством – должны иметь свой источник бесперебойного питания. В противном случае от перепада напряжения они могут выйти из строя.

Диффузионно-кинетические

В основном подобное оборудование встречается в крупных обогревателях промышленного назначения. Принцип работы основан, как на атмосферной, так и на вентиляторной грелке.

Газовая горелка своими руками

Так как конструирование вентиляторного вида требует наличия специального оборудования, рассмотрим создание своими руками газовой горелки в твердотопливный котел. Лучше всего для этого выбрать вентиль от кислородного баллона, стандарта ВК-74. Для этого нужно:

1. Выходной патрубок дополнительно оснащается штуцером, который с помощью шланга можно будет подсоединить к реактору.
2. На входную сторону патрубка, подключенную к баллону, устанавливается колпачок с небольшим отверстием для соединения с жиклером. Последний можно взять с паяльной лампы или плиты.
3. К колпачку приваривается стальная труба длиной в 100 мм и толщиной стенки в 2 мм.
4. Обязательно нужно смотреть, чтобы между колпачком и соплом был зазор в 15 мм, через который будет поступать кислород. Именно поэтому к первому необходимо сначала прикрепить три небольших отрезка проволоки (их можно будет потом подогнуть для нужного расположения), а только потом трубу.
5. Сама горелка готова. После этого нужно изготовить основание, на котором она будет расположена для установки в камеру горения.

Кроме создания самой горелки, важно также соблюдать и процесс ее поджигания:

1. Открывается кран подачи газа на баллоне или магистрали.
2. К соплу подносится спичка.
3. Открывается основной вентиль.

Важно! Мощность устройства можно регулировать посредством вентиля. Самым горячим является зелено-голубое пламя.

Вся настройка состоит в расположении факела в центре. Для этого держатели из проволоки немного подгибаются.

Особенности использования

Газовые горелки неприхотливы в обслуживании. Главной особенностью является ежегодная чистка. При этом процедуру должны проводить только высококвалифицированные специалисты, так как для этого нужно разбирать котел. Чаще всего чисткой горелок занимается сервисный центр.

Грязь удаляется просто – с помощью сжатого воздуха. При этом важно настроить подходящее давление. Дело в том, что некоторые современные детали могут не выдержать поток в 10 атм.

Чтобы процесс очистки проходил быстрее и требовался реже, на подаче газа ставится специальный фильтр. Это делает мастер после подачи заявки в соответствующую структуру.

Что ж, несмотря на то, что газовая горелка в котле отопления хоть и кажется сложнейшим инженерным узлом, теме не менее ее можно без проблем сделать самому. Для этого нужно подготовить все необходимые материалы и обладать навыками работы с металлом. Кроме того, необходимо иметь несколько единиц специального инструмента.

</ol></ol></ol></ol>

Модификация отопительного оборудования, а попросту говоря – его улучшение, необходимо для повышения эффективности работы. Обслуживание твердотопливных котлов, постоянный контроль за уровнем дров или угля в топке иногда толкает владельцев на решение нестандартных задач. Если появилась возможность подключения дома к газовой магистрали, но нет желания покупать новый специальный котел – начинают придумывать самодельные устройства нагрева воды в теплообменнике отопительного оборудования.

Необходимо сразу оговориться, что любые изделия кустарного производства, предназначенные для систем отопления, должны пройти ряд проверок, а именно:

• Получение сертификата качества.
• Разрешительные документы от госгортехнадзора.
• Проверка конструкции на соответствие параметрам качества и эксплуатации.

Принцип работы газовой горелки

Существует несколько типов горелок, которые могут отличаться конструкцией и принципом работы. Для котлов отопления чаще всего устанавливают следующие виды:

• Атмосферные – с открытой камерой сгорания.
• С принудительной подачей воздуха – с закрытой камерой.

Для самостоятельного изготовления подойдет 1-й тип горелки, так как она намного проще конструктивно и может быть сделана из подручных материалов.

Работа газовой горелки основывается на смешении плотного потока природного газа и атмосферного воздуха. Наглядно принцип работы показан на рисунке:

Для изготовления понадобятся:

1. Вентиль от кислородного баллона – он будет выполнять роль основы форсунки. Можно взять распространенный ВК-74.
2.  Для образования узконаправленной струи газа необходимо изготовить колпачок, который будет накручиваться на вентиль. В нем проделывается отверстие и вставляется жиклер (можно от паяльной лампы).
3. Инжектор делают из стальной трубы, толщиной до 2 мм. Его длина приблизительно равна 100 мм. Крепление делается сваренным способом с помощью стальной проволоки. При этом следует соблюдать определенное расстояние между колпаком и соплом для поступления воздуха в зону горения.
4. Для активации пламени можно установить пьезоэлемент, либо воспламенять с помощью спички или горящей бумаги.

Газовая атмосферная горелка готова. Далее изготавливается основа, на которую она будет крепиться для монтажа в камеру горения котла. При этом следует учитывать, что отверстие не должно закрываться полностью – через него будет поступать воздух для поддержания процесса горения.

Но можно ли ею пользоваться с тем же комфортом и безопасностью, как и заводской? Чтобы выяснить это, рассмотрим все недостатки конструкции:

• Отсутствие обязательных датчиков. Самым важным из них является контроль пламени. Если по какой-то причине огонь погаснет, а газ будет дальше поступать в сопло – может произойти самовозгорание. Так же необходим датчик контроля тяги в котле, который контролирует приток воздуха.
• Температурный датчик. Он указывает граничные температурные режимы, несоблюдение которых может привести к быстрому выходу из строя не только горелки, но и котла.
• Для настройки работы горелки под давлением газа из центральной магистрали нужен соответствующий опыт и специальное оборудование.
• Отсутствие механизма регулирования давления газа, поступающего в горелку. При перепаде давлении в газовом трубопроводе изменяется мощность пламени, что опять же приводит к возможным поломкам и дефектам.

Но не только конструкция горелки может пострадать от вышеперечисленных факторов – это касается и самого котла. Каждая модель отопительного оборудования рассчитана под определенные условия эксплуатации. Если производитель указывает, что данный твердотопливный котел может быть адаптирован под работу газовой горелки с принудительной подачей воздуха с параметрами мощности до 30 кВт и с установкой дополнительного вентилятора для создания тяги – значит другие условия могут привести к его поломке.

Учитывая вышесказанное, автор категорически не рекомендует самостоятельное изготовление и эксплуатацию газовой горелки.газ2014-03-11

Центральным элементом газового котла следует считать горелку. Все остальные компоненты выстраиваются вокруг нее.

От того, как устроен данный узел, зависит многое, и в первую очередь – экономичность котла, поэтому владельцу автономной системы отопления следует хорошо разбираться в данном вопросе.

Хорошим помощником в этом важном деле послужит наш материал. Заодно посмотрим, как делается газовая горелка для котла своими руками.

Виды газовых горелок

До изучения классификации газовых горелок, следует четко уяснить их функцию. Вопреки расхожему мнению, горелка – это не просто сопло, через которое подается газообразное топливо.

В ее задачу входит подмес в это топливо воздуха, при этом конструкция изделия должна быть такой, чтобы горение образующейся газовоздушной смеси было устойчивым. По способу нагнетания воздуха в газовый поток газовые горелки для котлов отопления делятся на несколько разновидностей:

• атмосферные;
• наддувные (вентиляторные и турбированные);
• диффузионно-кинетические.

Помимо этого, горелки могут быть:

1. Одноступенчатыми: такое устройство работает с постоянной мощностью. Поддержание температуры теплоносителя (или воздуха в комнатах) на заданной отметке обеспечивается своевременным розжигом или отключением горелки. При этом температура все время скачет в пределах некоторого диапазона, а горелка и другие элементы котла имеют сравнительно небольшой срок службы.
2. Двухступенчатыми: могут работать в двух режимах – номинальном и половинном. При незначительной нагрузке на отопительную систему (в период потепления) активируется половинный режим, обеспечивающий более ровную работу котла и меньший износ всех его компонентов, включая и саму горелку.
3. Модулированными: мощность устройства может регулироваться плавно от нуля до номинала. Благодаря этому, котел работает постоянно и в самом оптимальном режиме, вследствие чего его износ является минимальным.

Температура воздуха или теплоносителя (зависит от типа термостата) в модулированных горелках держится без каких-либо колебаний строго на заданной отметке, при этом расход топлива по сравнению с одноступенчатой горелкой сокращается на 20%.

Основные требования

Перечислим признаки качественной газовой горелки:

1. Топливо сгорает полностью: данное требование является очень важным, так как при неполном сгорании газа не только падает КПД отопителя, но и происходит загрязнение атмосферы оксидом азота и угарным газом.
2. Устройство имеет достаточно продолжительный срок службы.
3. Конструкция предельно проста, установка не вызывает затруднений.
4. Издаваемый горелкой шум не превышает допускаемых санитарными нормами значений.

Если горелка является комбинированной, то есть она способна работать с различными видами топлива, то перенастраиваться на тот или иной вид горючего она должна быстро и просто.

Атмосферные горелки

Горелка этого типа подсасывает воздух по принципу струйного насоса: газ пропускается через эжектор, где из-за большой скорости движения его давление падает (закон Бернулли); воздух засасывается в газовый поток за счет перепада давления. К сильным сторонам этого устройства можно отнести следующее:

1. Простоту конструкции.
2. Компактность.
3. Энергонезависимость.
4. Низкий уровень шума.
5. Низкую стоимость.
6. Возможность простого переоборудования твердотопливного котла под газовое топливо: атмосферную горелку нужно просто установить в камеру зольника.

Принцип работы атмосферной горелки

Однако, слишком большое количество воздуха «загрузить» в газовый поток только за счет струйного эффекта невозможно, поэтому горелки с высокой мощностью быть атмосферными не могут.

Предел мощности для атмосферных горелок в среднем составляет 9 кВт (ориентировочное значение максимальной отапливаемой площади – 90 кв. м).

Вентиляторные

В таких устройствах воздух нагнетается вентилятором в том количестве, которое потребуется. Благодаря принудительной подаче кислорода удается выиграть в следующем:

1. Мощность ничем не ограничена – с помощью вентилятора любое количество газового топлива можно обеспечить достаточным для полного сгорания объемом воздуха.
2. Камеру сгорания можно сделать закрытой, то есть изолированной от помещения котельной. Воздух в такую камеру поступает извне – по специальному воздухопроводу. Соответственно, исключается опасность попадания дымовых газов в дом из-за обратной тяги, а требования к приточной вентиляции котельной снижаются. В котле с атмосферной горелкой устройство закрытой камеры было бы невозможно, так как сила естественной тяги не смогла бы преодолеть аэродинамическое сопротивление воздуховода и доставить к горелке достаточное количество воздуха. Следует подчеркнуть, что для функционирования котла с закрытой камерой устанавливать отдельный воздуховод не нужно: применяются т.н. коаксиальные дымоходы, представляющие собой трубу в трубе. Дымовые газы отводятся по внутренней трубе, а свежий воздух подводится по цилиндрическому каналу между стенками труб – внутренней и наружной.
3. Устройства с принудительной подачей воздуха «умеют» производить самонастройку, благодаря чему участие пользователя сводится к минимуму.

Наддувная газовая горелка

Вентиляторные горелки стоят дороже атмосферных и более шумны в работе. Кроме того, они не могут работать без электричества, поэтому их приходится оснащать источниками бесперебойного питания.

Существует еще один тип горелок – диффузионно-кинетические. Такие устройства обычно можно видеть в мощных обогревателях промышленного уровня. Они сочетают в себе принципы атмосферной и наддувной горелок.

Если вам необходимо обогреть подсобку или дачу, необязательно покупать отопительный прибор. Можно изготовить простой обогреватель своими руками, сэкономив приличную сумму.

О характеристиках и типах комбинированных котлов читайте тут.

А здесь https://microklimat.pro/otopitelnoe-oborudovanie/kotly/gazovyj-konord-otzyvy.html вы можете ознакомиться с отзывами людей об использовании котлов газовых Конорд.

На что обращать внимание при выборе?

Если покупка устройства обусловлена желанием переоборудовать твердотопливный котел под газовое топливо, ее мощность должна значительно превосходить мощность топки.

Также необходимо учитывать совместимость котла и горелки.

Так, например, не всякий «твердотопливник» можно переделать под установку вентиляторной горелки, а в таких котлах, как, например, «ДОН», ставить их нецелесообразно из-за недостаточной теплоизоляции котлового бака.

Важное влияние на работу горелки оказывает характер движения газовоздушной смеси. По этому признаку эти устройства делятся на прямоточные и закрученные. Для последних характерным является более мощный поток воздуха.

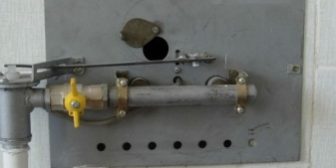

Газовая горелка своими руками

Итак, рассмотрим, как делаются газовые горелки для котлов отопления своими руками. Самодельную газовую горелку для твердотопливного котла можно собрать на базе вентиля от кислородного баллона, например, ВК-74. Его выходной патрубок следует оснастить самодельным штуцером, который посредством резинотканевого шланга можно будет подключить к редуктору.

На входном патрубке, предназначенном для ввинчивания в баллон, нужно установить колпачок с отверстием для подключения жиклера. Последний может быть позаимствован у газовой плиты или паяльной лампы.

К колпачку необходимо приварить сопло – отрезок стальной трубы длиной 100 мм, толщина стенки которой составляет 2 мм.

Между колпачком и соплом должен остаться зазор в 15 мм, через который будет осуществляться забор воздуха, поэтому сначала к колпачку нужно приварить три отрезка толстой проволоки, а уже к ним – трубу-сопло.

Поджигается самодельная горелка в три приема:

1. Открываем кран на магистрали газоснабжения или на баллоне (в случае использования сжиженного газа).
2. Подносим к соплу спичку, зажигалку или горящий фитиль из бумаги.
3. Открываем вентиль.

Мощность данного устройства можно регулировать, закрывая или приоткрывая вентиль. Наиболее горячей является зелено-голубая часть пламени.

Настройка сопла состоит в том, чтобы расположить факел в его центре. Для этого несколько подгибают держатели из проволоки.

Если горелка нужна для работы, к ее соплу следует приварить наконечник, изогнутый под углом 45 градусов.

Основой для самодельной газовой горелки может выступать и стальной баллонный вентиль. На его патрубок навинчивают заглушку с проделанным в ней отверстием под жиклер. В данном случае «донором» жиклера служит паяльная лампа, сопло которой имеет диаметр 0,8 мм. Сопло самой горелки должно иметь диаметр 30 мм. Меняя его длину при помощи насадок, можно регулировать величину факела. Роль регулятора может играть вентиль.

Особенности обслуживания

Обслуживание газовой горелки предполагает только одну операцию – ее чистку. Делать это следует ежегодно.

Выполнять данную процедуру самостоятельно пользователям не рекомендуют, так как она требует разборки котла и, соответственно, правильной его сборки. Обычно прочисткой горелок занимаются сервисные центры.

Накопившуюся грязь удаляют продувкой сжатым воздухом. К настройке его давления следует подходить с осторожностью: некоторые из современных горелок давление в 8 – 10 атм может повредить.

Чтобы прочистка горелки требовалась реже, на трубе подачи газа следует установить фильтр. Сделать это может только специалист из газового хозяйства, куда нужно обратиться с заявкой.

Знаете ли вы, что скромное напряжение 12 Вольт тоже может служить источником тепла? Соберите обогреватель 12 Вольт своими руками и проверьте сами – инструкция приложена в статье.

Для чего нужен инвертор для котла отопления и как его подключить, вы узнаете, прочитав эту информацию.

Видео на тему

Сегодня все больше и больше владельцев домов при выборе отопительной системы для собственного жилища отдают предпочтение решениям, в основе которых лежит котел. Речь идет о газовых котлах, хотя кое-кто отдает предпочтение электричеству или древесине. А газовый вариант популярен по причине того, что этот вид топлива является одним из наиболее доступных. Да и расход его будет существенно ниже, нежели у аналогичных вариантов. Но эффективность описываемого прибора будет во многом зависеть от хорошей работы такого его элемента, как горелка.

Устройство и принцип работы

Чтобы полностью сжечь газ и получить от него максимальное количество тепла, его следует перемешать с воздушной массой, имеющей определенное содержание кислорода, который является окислителем. Идеальная смесь в финале должна гореть почти бесцветным огнем с оттенком синего цвета и максимальной температурой. За весь этот процесс и будет отвечать горелка для газа. Если говорить о ее устройство, то его нельзя назвать сложным.

Любая горелка состоит из следующих элементов:

• форсунки;
• механизм розжига;
• датчик, осуществляющий контроль за наличием пламени;
• автоматическая система, отслеживающая показатели температуры.

Следует отметить, что современные конструкции должны соответствовать некоторым требованиям:

• долгий период использования;
• бесшумная работа;
• полное перегорание газа.

В старых моделях котлов горелки использовались долго, поскольку тогда к качеству материалов и самим элементам предъявлялись довольно высокие требования. Сейчас многие технологии и материалы не используются, и качество горелок несколько упало. Специалисты рекомендуют покупать продукцию, которая выпускается известными компаниями, использующими качественные запчасти.

Если говорить о бесшумной работе, то это действительно важный момент. Многие помнят проточные нагреватели для воды советского производства, где шум пламени был велик. А модели, выпускаемые сейчас, работают довольно тихо.

При подборе котла необходимо обратить внимание на розжиг. Он должен осуществляться без хлопков и другого шума. Это очень важный момент, ведь отрегулировать его возможности нет. Поэтому, если горелка ведет себя именно таким образом, покупать ее не стоит. Также на уровень шума будет влиять конструкция сгорательной камеры.

Третий момент, о котором надо сказать – полное газосгорание. Это тоже важно и пренебрегать этим не стоит, ведь горелка должна сжигать газ в полном объеме с наименьшим выделением продуктов горения и иных соединений, в том числе угарного газа. На этот момент будут влиять и другие части газокотельного оборудования. Также необходимо обустроить хороший отвод газов с помощью дымохода с отличной тягой.

Суть работы горелок проста – топливо попадает внутрь через эжектор. Скорость подачи топлива будет очень высока и по данной причине формируется малое давление, что позволяет перемешать воздух с газом. По трубкам полученная смесь идет к отверстиям, благодаря которым оказывается в специальном топливнике, где поджигается с использованием электроподжига.

Разновидности

Теперь поговорим о категориях горелок. Лучше применять модель, которая указывается производителем в нормативной документации. Тепловой обменник, как и конструкция котла, обычно создается с расчетом на установку определенного горелочного устройства.

Если брать предназначение, то существует две категории горелок.

• Для промышленных котлов высокой мощности. В такой категории обычно монтируются инжекторные вентиляторые горелки. Их производительность будет составлять от 120 до 250 кВт.
• Бытовые варианты. В данном случае мощность не будет более 120 кВт. Сюда относится атмосферная котельная горелка. Ее недостатками будут большой топливорасход и серьезные требования, связанные с монтажом.

Если говорить о типе топлива, как критерии классификации, то различают горелки двух типов:

• работающие на сжиженном газе;
• на природном аналоге.

Разница между типами горелок будет в газовом рабочем давлении и форсуночных размерах. В бытовых конструкциях от европейских брендов обычно устанавливают универсальные варианты, которые могут работать с обоими типами газа.

Также существуют инжекционные диффузионные и иные решения с предварительным частичным либо стопроцентным смешиванием. Но такие варианты применяются лишь в моделях промышленного направления. Здесь необходимо отметить, что тип горелки будет влиять на конструкционные особенности теплового обменника, сгорательной камеры, варианта газоотвода, системы выхлопа.

По типу регулирования горелки бывают:

• 1-ступенчатые;
• 2-ступенчатые;
• 2-ступенчатые с модуляцией газового варианта;
• модулируемые.

От регулировочного типа зависит, будет применяться открытая либо закрытая горелка. Категория устройства будет оказывать воздействие на нормы, которые будут предъявляться к установке и эксплуатации такого котла.

Теперь расскажем подробнее о каждой из категорий. Одноступенчатые решения являются наиболее распространенным вариантом. Их принцип работы состоит в том, что они то включаются, то отключаются. Периодичность смены рабочих режимов будет зависеть от того, насколько быстро остывает тепловой носитель, а также от режима работы.

Особенностями таких горелок являются:

• работа вне зависимости от наличия электричества;
• высокий расход газа;
• отличная надежность;
• наличие механизма розжига.

Если говорить о двухступенчатых горелках, то они подойдут для котлов, где присутствует точное регулирование газовых потоков. По названию можно понять, что работать такое устройство может в двух режимах. Обычно речь идет о 30 процентах и о 100 процентах мощности.

Особенностями такого решения будут:

• постоянное горение;
• нагрев теплового носителя на сто процентов;
• модели с автоматикой контролируют переход с одного режима в другой.

Если говорить о третьей категории, то здесь рабочий принцип идентичен прошлому варианту. Единственным отличием будет то, что переключение выполняется без быстрых рывков.

Особенностями этого типа горелок будут:

• малое топливосжигание;
• универсальность;
• электрозависимость;
• регулировка температуры нагревания теплового носителя.

Последний тип – модулируемые горелки. Они считаются наиболее экономичными. Изменение мощности горелки обычно осуществляется в авторежиме.

Особенностями модулируемой горелки являются:

• наличие автоматики управления;
• универсальность;
• высокая экономичность.

Выбор горелок для разных типов и моделей котлов

Подбирая горелку, следует обращать внимание на различные ее характеристики – модель топливоподачи, вариант смешивания газа с воздухом, совместимость с различными категориями приборов. Мы расскажем о наиболее интересных моделях.

• Горелка КЧМ. Она используется в котельных агрегатах, переделанных с обычного топлива на СПГ или обычный газ. В ней обычно присутствует автоматика, и имеются три форсунки. Ее применяют в котельных агрегатах модели «Контур» или аналогичных вариантах.

• Горелка «Очаг». Она представляет собой устройство пневмомеханического типа, имеющее авторежим работы. Оно выключается самостоятельно, если:
  1. огонь погас;
  2. прекратилась подача газа;
  3. отсутствует необходимая тяга.

Эта модель имеет контроллер газового давления. Это дает возможность добиться равного горения огня, даже если в механизме происходят какие-либо неполадки. Такие решения отличаются легкостью в обслуживании из-за того, что в конвективной части не происходит скопление сажи.

• Еще одной горелкой, о которой хочется сказать, будет модель «Куппер». Этот вариант универсален и подойдет для комбинированных котлов, конструкций, работающих на твердом топливе, от Kiturami или моделей российского производства бренда «Конорд». Преимуществом этой горелки также будет возможность ее монтажа без осуществления слесарных или сварочных работ.
• Еще одно довольно популярное решение – горелка для ДКВр. Такое блочное устройство используется там, где есть принудительная воздухоподача. Используется такое решение для паровых котлов промышленного назначения и имеющих соответствующую мощность. КПД у них составляет около 94-95 процентов. Подобная конструкция работает либо в диффузионном, либо в надувном варианте. Чтобы повысить ее эффективность часто используют мощные итальянские вентиляторы.

• Еще одна категория – горелки для КВС. Применяются для бытовых потребностей и являются твердотопливными. Учитывая, что для обогрева помещений нет необходимости применять слишком мощное оборудование, то используются атмосферные или инжекторные решения. При подборе горелочного элемента, следует обращать внимание на мощность и безопасность в использовании.

Как сделать своими руками?

Рассмотрим пример изготовления газовой горелки для котельного агрегата, работающего на твердом топливе. Лучше использовать вентиль от кислородного баллона, выполненного по стандарту, ВК-74.

Для создания горелки необходимо выполнить следующие действия.

• Патрубок на выходе оборудовать штуцером, который будет при помощи шланга присоединяться к реактору.
• На входную патрубочную часть, подключенную к баллону, монтируем колпак, где есть маленькая дырочка для соединения с жиклером. Его можно найти на плите или в паяльной лампе.
• Теперь к колпаку приваривается труба из стали длиной сто миллиметров и толщиной стенки два миллиметра.
• Между соплом и колпачком должно быть расстояние в полтора сантиметра, через которое будет осуществляться доступ к кислороду. По этой причине к колпачку сначала требуется прикрепить 3 небольших куска проволоки, а потом и саму трубу.

Горелка готова. Остается лишь сделать основание, на котором устройство будет располагаться для установки в камеру сгорания.

Кроме изготовления самой горелки, следует придерживаться определенных рекомендаций при ее розжиге:

• сначала открываем газоподачу;
• подносим спичку к соплу;
• открываем главный вентиль.

Следует сказать, что мощность самодельной горелки легко регулировать с использованием вентиля.

Как почистить?

Теперь поговорим о том, как осуществляется чистка газовой горелки, ведь она, как и любое другое оборудование, нуждается в уходе и обслуживании. Если брать законодательные нормы, то ими прямо запрещено осуществлять постороннее вмешательство в работу газового оборудования, по причине чего приходится обращаться к сертифицированным специалистам, которые имеют всю необходимую разрешительную документацию на проведение такого типа работ.

Однако очистку топки и горелки все же можно осуществить самостоятельно, но только на свой страх и риск.

Основными этапами проведения подобных работ будут:

• перекрытие магистрали газа и отключение котла отопления от энергоснабжения;
• демонтаж прибора;
• очищение от нагара, который мог образоваться на зажигательных электродах;
• проведение чистки камеры для топки;
• замена фильтра на клапане газа.

После проведения процесса очистки, следует осуществить сборку прибора с наличием всех соответствующих зазоров, которые есть в техническом руководстве к устройству. После проведения сборки осуществляется настройка и регулировка. Все эти работы проводятся при помощи специального прибора – газоанализатора. Его устанавливают в дымоходе, и он исследует химсостав газов, которые являются отработанными.

В общем, как можно убедиться, в устройстве и подборе газовых горелок для котлов нет ничего сложного. При работе с ними следует помнить главное – неукоснительно соблюдать требования техники безопасности, а также нормы, изложенные в соответствующей нормативной документации. И не будет лишним обращаться к специалистам, если вы по каким-то причинам не уверены в том, что сможете произвести те или иные работы с ними четко и правильно.

О том, как усовершенствовать газовую горелку для котла своими руками, смотрите в следующем видео.

Используемые источники:

• https://pechiexpert.ru/gazovaya-gorelka-svoimi-rukami/
• https://znatoktepla.ru/kotly/gazovie/gazovaya-gorelka-dlya-kotla.html
• https://dearhouse.ru/oborudovanie/gazovaya-gorelka-dlya-kotla-svoimi-rukami/
• https://microklimat.pro/otopitelnoe-oborudovanie/kotly/gazovaya-gorelka-dlya-kotla-svoimi-rukami.html
• https://stroy-podskazka.ru/kotly/gazovye/gorelki/
