А Вы знали, что при помощи самой простой индукционной плитки можно полноценно обогревать помещение более 30 м² ? Если нет, то стоит прочитать эту статью, и узнать, как сделать простое индукционное отопление в домашних условиях.
Содержание:
Немного теории
Сделать это устройство под силу каждому
Многие знают, что существуют индукционные кухонные плиты, но не многие знают о принципе их работы. А это очень просто – специальная катушка плиты вырабатывает магнитные поля определенной частоты, которые при воздействии с металлом, возбуждают в нём электрические вихри.
Последние в свою очередь за счёт сопротивления металла его нагревают. Так происходит нагрев кухонной посуды: кастрюль и сковород. Главное условие в этом процессе – металл с магнитными свойствами, — например, нержавейка, чугун и железо, а вот алюминий и другие цветные металлы нагреваться не будут.

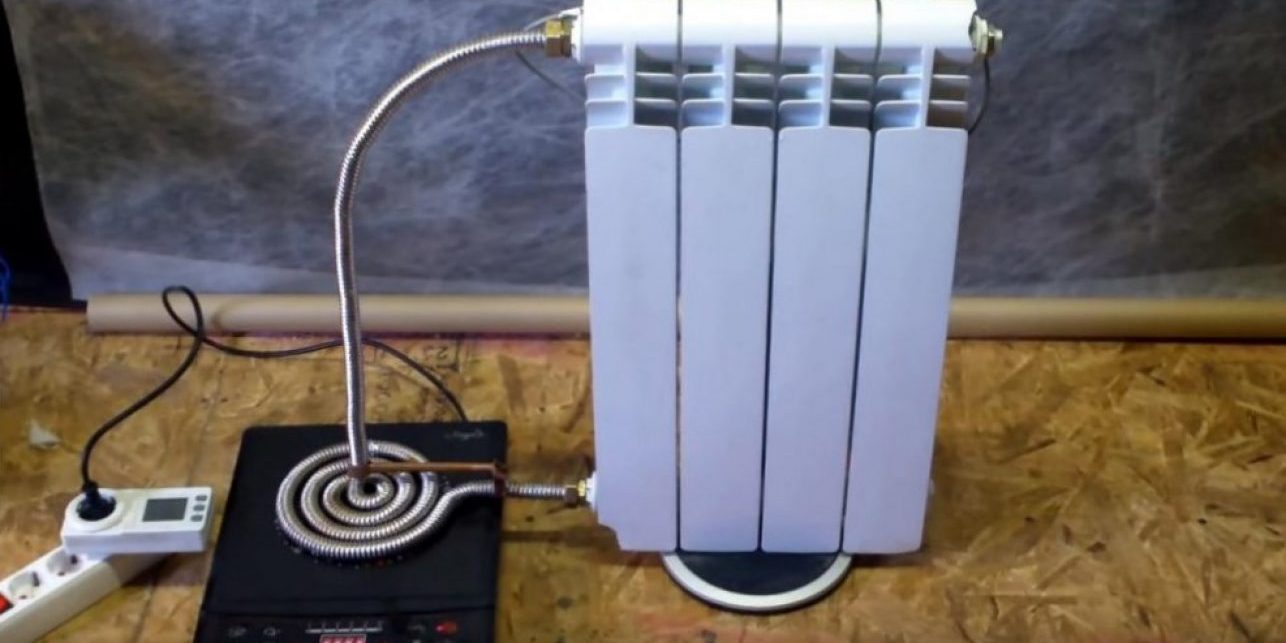

Обогреватель из индукционной плитки
Индукционная плита
Зная этот принцип можно за пару часов соорудить полноценный обогреватель, который будет не только эффективным, но и экономным. Используя его можно сэкономить около 50% электроэнергии, если сравнивать с аналогичным калорифером, работающем на ТЭНах.
Вариант индукционного нагревателя
Для изготовления понадобится:
- Индукционная плитка мощностью 1,2 кВт
Плитка подойдёт самая дешевая, без встроенных программ для приготовления пищи. Стоимость около 1,2 тыс.рублей.
- Гофрированный стальной шланг длиной около 2 метров
Продаётся в строительных магазинах, в отделе сантехника. Стоимость около 500 рублей.
- Два фитинга для соединения шланга
- Алюминиевый радиатор
Количество секций подбирается под отапливаемую площадь. Примерный расчет 1кВт на 10 м².
- Кусок медной трубки, около 20 см
Делаем котёл отопления
Обязательно нужно закольцевать спираль, иначе она не будет нагреваться
1
Котёл отопления – ёмкость, где будет происходить нагрев теплоносителя, т.е. воды. Для его изготовления из гофрированного металлического шланга формируем спираль, как показано на рис.2. Для этого понадобится около 1 метра. Формировать спираль нужно таким образом, чтобы оставшихся концов шланга хватало для подключения к алюминиевому радиатору.
2
Полученную спираль нужно закольцевать, т.е. соединить окончание спирали с её центром при помощи медного отрезка трубки (см. рис.2). Это нужно для того, чтобы индукционная плитка распознавала котёл и нагревала его.
Можно сделать котёл и другой формы. Например, как показано на фото ниже.
Эта вариация тоже закольцована, соединена при помощи олова
Подсоединяем котел к радиатору
Верх – подача, низ – обратка, — система самотёка
При помощи фитингов подсоединяем оба конца к радиатору. Схема развязки вверх-низ, односторонняя.
Подключение к плитке и проверка работоспособности
Проверяем работоспособность на полной мощности
1
Теперь заливаем в систему теплоноситель. Откручиваем верхнюю гайку радиатора и наполняем его водой. Немного оставляем пустого пространства, которое нужно для расширения воды.
2
Помещаем спираль-котёл на индукционную плитку. И проверяем работоспособность системы. Если всё сделано правильно, то радиатор нагреется до 60 градусов в течение 5 минут.
Более компактное положение
3
Чтобы плитка не занимала место, её можно прикрепить к стене, т.е. вертикально.
Приборы управления и контроля
Параллельный тумблер
1
Для того чтобы организовать автоматическое управление индукционным отоплением без лишних затрат нужно включение плиты сделать механическим. Для этого разбираем плиту, и на плате находим клеммы включения и припаиваем к ним параллельный тумблер. Это нужно для того, чтобы плита начинала работать при подключении к электросети сразу же.
2
Теперь можно подключить различные регулировочные датчики. Например, датчик температуры.
Датчик температуры
3
Также можно настроить включение отопления по таймеру. С этой задачей справится обычный механический таймер, — минимальное значение 15 минут.
Бюджетный таймер включения
Заключение
Вот таким нехитрым способом с помощью индукционной плитки можно обогреть достаточно большое помещение. Что касается расхода электроэнергии, то оно значительно меньше того, если использовать масленые калориферы, — средний показатель при -15 °С 650 Вт/час.
Это значение можно уменьшить, если использовать большее количество радиаторных секций или конверторный тип радиатора.
10Total ScoreИндукционное отопление своими руками
Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.
Помогла ли Вам наша статья?10<index>Индукционные отопительные котлы появились в продаже недавно и сразу составили конкуренцию привычным электрокотлам с ТЭНами. При схожих размерах и потребляемой мощности индукционные нагреватели способны значительно быстрее прогреть систему, кроме того, они могут работать в системах с низким качеством теплоносителя и реже требуют обслуживания. Применив знания в электротехнике и смекалку, можно сделать индукционный котел отопления своими руками.
Принцип действия
В основе действия индукционных котлов и других нагревательных приборов этого типа лежит способность токопроводящих материалов нагреваться под действием вихревых токов, создаваемых в результате электромагнитной индукции.
Источником индукции служит высокочастотный переменный ток, проходящий по первичной обмотке нагревательного прибора, выполненной в виде катушки. Нагревательный элемент, помещенный внутрь катушки, играет роль вторичной короткозамкнутой обмотки. В нем происходит преобразование электромагнитной энергии в тепловую.
Вихревые токи возникают и при промышленной частоте 50 Гц, но эффективность нагревателя при этом будет невысока, а работа прибора будет сопровождаться сильным гулом и вибрацией. При повышении частоты до 10 кГц и выше шум исчезает, вибрация становится неощутимой, а нагрев усиливается.
Данная статья рассказывает о том, как сложить печи для дачи на дровах своими руками. Об особенностях эксплуатации дровяного котла с водяным контуром можно узнать здесь Об особенностях и преимуществах конструкции кирпичной печи с водяным контуром можно смотрите: https://gidpopechkam.ru/pechki/kirpichnaya-vodyanym-konturom.html
Устройство
Промышленный индукционный котел состоит из сердечника, роль которого играет теплообменник, вокруг которого намотана тороидальная обмотка, подключенная к высокочастотному преобразователю. При прохождении по обмотке тока создается переменное электромагнитное поле, в результате которого возникают вихревые токи, проходящие через сердечник.
Обмотка подключена к высокочастотному преобразователю, в котором сигналом с блока управления создается ток необходимой частоты. Современные котлы имеют высокий уровень автоматизации, позволяющий не только создать оптимальный режим нагрева теплоносителя, но и отключить устройство в случае аварийной ситуации.
Внутри сердечника-теплообменника находится теплоноситель. Под воздействием вихревых токов он нагревается до высоких температур. За счет разницы между температурой теплоносителя на входе и на выходе, из котла циркуляция теплоносителя по системе происходит непрерывно, даже без подключения насоса. Поэтому индукционные котлы можно использовать в системах с принудительной и естественной циркуляцией.
Теплоносителем может быть как вода, так и антифриз, тосол, масло. Качество жидкости при этом не имеет значения: постоянная вибрация системы, неощутимая человеком, делает невозможной осаждение накипи и других примесей на стенках теплового контура.
Внешняя оболочка — металлический корпус, оснащенный системой тепловой и электрозащитной изоляции.
Форма котла может быть любой, как и способ его установки: благодаря отсутствию бака внутри котла его размеры обычно невелики, а масса не превышает 50 кг.
Достоинства:
- Высокий КПД. Большинство производителей называют цифры 95-98%;
- Большой выбор моделей различной мощности на однофазное напряжение ~220 В или трехфазное ~380 В;
- Быстрый прогрев системы отопления при запуске;
- Могут работать с любым теплоносителем;
- Контур, по которому внутри котла проходит теплоноситель, абсолютно герметичен, что исключает протечки и связанные с ними неисправности;
- Длительная работа без образования накипи и отложений. Именно это явление со временем снижает эффективность котлов с ТЭНами и служит частой причиной их поломки из-за перегрева нагревательных элементов;
- Срок службы, заявленный производителями — от 25 до 30 лет.
Не лишены нагреватели и недостатков, наиболее значимый из которых — высокая цена. Этот фактор обычно побуждает рачительного хозяина собрать самодельный индукционный котел из подручных материалов и приборов. Несмотря на сложность процессов, происходящих в котлах такого типа, возможно создать конструкцию, не отстающую по основным параметрам от котла промышленного изготовления, и сделать индукционный котел своими руками.
Котел с питанием от сварочного инвертора
Конструкция такого самодельного котла довольно проста. Наиболее сложный для самостоятельного выполнения блок, требующий знаний основ электроники и электротехники — высокочастотный преобразователь. Его функцию отлично выполняет сварочный инвертор современного типа, способный выдавать выходной сигнал с частотой 20-50 кГц.
Кроме этого для монтажа потребуются:
- медная проволока в эмалевой изоляции диаметром 1-1,5 мм;
- изолированный провод с клеммами для подключения обмотки к инвертору;
- обрезки проволоки из нержавейки диаметром 3-5 мм, длиной 5 см;
- мелкая сетка из нержавейки;
- отрезок водопроводной трубы из шитого полиэтилена или полипропилена для систем ГВС и отопления с диаметром 50 мм и толщиной стенки 8,4 мм, длина — 1 м;
- переходники с трубы 50 мм на трубы, задействованные в существующей или проектируемой системе отопления, тройник для подключения аварийного клапана и два шаровых вентиля;
- полосы текстолита для крепления обмотки;
- эпоксидный клей для изоляции обмотки;
- корпус самодельного котла, его можно сделать из распределительного металлического или пластикового шкафа, в который можно установить инвертор и закрепить нагревательный элемент.
Последовательность сборки и монтажа элементов:
- На отрезок полипропиленовой трубы диаметром 50 мм с помощью эпоксидного клея крепят 4 полосы из текстолита шириной 8-10 мм, отступив от концов трубы по 70-100 мм. На них будет намотана обмотка. Для закрепления крайних витков обмотки в текстолите можно сделать пазы.
- Наматывают 50-100 витков медной проволоки в эмалевой изоляции. Витки должны располагаться примерно через 0,3-0,6 мм на равном расстоянии. Точное количество витков зависит от диаметра используемого провода и его удельного сопротивления, а также выходных параметров инвертора.
- При установке самодельного котла в жилом помещении рекомендуется выполнить тороидальную обмотку для снижения внешнего электромагнитного поля. Тороидальная обмотка состоит из одинакового количества встречно направленных витков, при этом электромагнитные потоки взаимно компенсируются и проходят только по внутреннему контуру.
- Внутрь трубы с одного ее конца вставляют сетку из нержавейки и плотно набивают ее с другой стороны отрезками нержавеющей проволоки — она будет нагреваться под воздействием вихревых токов. Нержавейку рекомендуется использовать для того, чтобы со временем не произошло коррозионное разрушение проволоки, но теоретически подойдет любой токопроводящий металл, в том числе проволока-катанка. Второй конец трубы также закрывают сеткой.
- На оба конца трубs напаивают полипропиленовые переходники на диаметр, используемый в системе отопления. На них устанавливают шаровые вентили, позволяющие перекрыть циркуляцию и снять теплообменник для ревизии.
- Крепят к выводам обмотки провода в изоляции с помощью обжимных клемм. Второй конец провода должен быть оснащен клеммами для подключения к инвертору. Диаметр проводов должен выдерживать максимальный выходной ток инвертора.
- Устанавливают теплообменник в шкаф, закрепив его на кронштейны из термостойкого не проводящего ток материала. Можно использовать текстолит.
- Подключают нагреватель к системе и заполняют ее водой.
- В нижнюю часть шкафа ставят инвертор. Подключают к нему клеммы и включают его в сеть. Производят запуск котла и настройку режима.
В данной статье можно узнать о простой конструкции коптильни для холодного копчения в домашних условиях Как изготовить генератор дыма для холодного копчения можно узнать https://gidpopechkam.ru/generatory/dyma-xolodnogo-kopcheniya.html
Из индукционной плитки
Индукционный котел можно сделать также на основе индукционной плитки. Для этого разбирают нагревательный элемент плитки и используют медный провод для намотки на сердечник, изготовленный указанным выше способом.
Блок управления плиткой используют для питания полученной обмотки, выставляя необходимую мощность на сенсорной панели управления.
Однако, этот способ имеет существенные недостатки:
- Для успешной работы такого самодельного котла нужно рассчитать параметры индуктивности вновь собранной катушки. Они могут не совпасть с теми, на который рассчитана электроника плитки, в результате чего блок управления может выйти из строя. Для расчетов нужно обладать неплохими знаниями в области электротехники и уметь разбираться в схеме подключения;
- Большинство моделей плит оснащено автоматическим отключением через 2-3 часа после начала работы конфорки. Это приведет к регулярному отключению котла;
- Плитки индукционного типа обычно имеют мощность не более 2,5 кВт, поэтому пригодны только для переделки на котел малой мощности.
Ошибки в устройстве индукционного котла из плитки показаны в видеоролике:
Более простой вариант использования индукционной плитки, исключающий разборку устройства и монтаж новой схемы — установить на неё герметичный бак из нержавейки подходящего размера с входным и выходным штуцером и подключив его в качестве котла в систему отопления. С такой схемой подключения справиться практически каждый.
При наличии необходимых знаний и умения разбираться в схемах можно последовать примеру автора видеоролика и собрать функциональный индукционный котел из плитки, доработав его схему.
Нагреватель сухого типа
Использование индукционного котла обходится дешевле, чем обычного электрокотла с ТЭНами, и самодельная конструкция позволит значительно уменьшить затраты на его установку. Аналогично можно собрать водонагреватель проточного типа для установки на даче, подобрав устройство необходимой мощности.
</index>Поделиться:toozpickСтроительство / Печи, камины, отоплениеДобавлено 19 комментариев Приветствую, Самоделкины!Сегодня речь пойдет об отоплении. Возможно ли самостоятельно собрать отопительный электрический котел в домашних условиях?Безусловно, но для этого придется использовать некоторые приборы и материалы, которые имеются не у каждого. Поэтому, если захотите изготовить самостоятельно похожее устройство, скорее всего у вас возникнет необходимость посещения строительного магазина, а так же магазина мелкой бытовой техники.Что понадобится для изготовления?1.Индукционная бытовая плитка с потребляемой мощностью 1 кВт2.Радиатор отопления. Автор использовал биметалл (можно использовать алюминиевый). Количество секций выбирайте в зависимости от площади которую вам нужно отопить. В данной статье, в качестве примера, используется радиатор, состоящий из 4-ех секций.3.Металлический гофрированный шланг (подводка для ванны), необходимо минимум полтора метра, нужно брать с запасом4.Фитинг и муфты5.Медная трубкаВ качестве нагревательного источника автор использовал индукционную бытовую плитку. Давайте вкратце рассмотрим принцип работы индукционной плиты.Внутри такого прибора скрывается не нагревательный элемент, а электромагнитная катушка. Если пропустить через катушку ток возникнет поле. Если сверху на катушку поместить металлический предмет, то в нём возникнут токи. Чтобы так смог гореть он должен быть высокочастотным это значит быстро менять направление туда-сюда. Такой ток будет создавать нагрев. Обратная сторона такой технологии — это мощное электромагнитное поле. Рядом с некоторыми индукционными плитами работают плохо или вовсе перестают работать микрофоны. Вредит ли здоровью человека индукционная плита? Давайте разбираться. На очень близком расстоянии от электромагнитной катушки менее 10 см интенсивность электрического поля будет примерно 137 В/м. Если прибор фиксируемый электромагнитное поле расположить на расстоянии 50 см то интенсивность поля ослабевает и не превышает уже 18 В/м.Вывод следующий: с такой плитой не стоит обниматься и всё будет О’кей.Индукционный нагрев несомненно имеет одно, но довольно существенное преимущество по сравнению с обычным нагревом (тэном). Главный критерий — это конечно КПД. Еще одним несомненным плюсом является возможность более долгого срока эксплуатации. Нагревательные элементы, используемые в обычных бытовых плитках так называемые тэны довольно быстро выходят из строя. Чаще всего они попросту перегорают. В процессе эксплуатации таких плиток бывает возникает необходимость замены нагревательного элемента на аналогичный. Электромагнитная катушка, используемая для производства в основном бытовых электроплиток намного реже выходят из строя или не выходят вообще на протяжении всего срока службы изделия. В данной статье речь пойдет о том, как сделать довольно простой индукционный обогреватель. По словам автора, изготовление такого прибора не займет у вас много времени. Также автор уверяет что таким обогревателем имеющего мощностью около 1 кВт возможно отапливать помещение площадью примерно 30 м².Совершенно у каждой индукционной плитки имеется регулятор мощности. С его помощью будет производиться регулировка температуры нагрева радиатора.Сначала автор изготавливает импровизированную спираль используя металлический гофрированный шланг диаметром 20 мм. Выполнен он из нержавеющего сплава, приобрести такой можно практически в любом строительном магазине. Его нужно свернуть как показано ниже.
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Индукционные отопительные котлы появились на рынке не так давно, но уже стали серьезным конкурентом классического оборудования на ТЭНах. Устройства этих типов имеют одинаковые габариты и не отличаются по показателю расходуемой мощности. Однако у инверторного оборудования есть ряд преимуществ, например, они быстрее прогревают систему отопления. Применив имеющиеся знания, можно создать индукционный котел отопления своими руками.
1 Принцип работы</span></h2>
В основе всех устройств индукционного типа лежит способность материалов, проводящих электроток, нагреваться под воздействием вихревых токов, которые создаются с помощью электромагнитной индукции. В качестве источника индукции используется переменный электроток большой частоты, проходящий через первую обмотку отопительного устройства.
Вторичная короткозамкнутая обмотка представлена нагревательным элементом, расположенным внутри катушки. Вихревые токи могут появляться и при стандартной частоте электросети в 50 Гц. Однако в такой ситуации отопительный прибор не сможет функционировать с максимальной эффективностью, а во время его работы будут наблюдаться вибрация и шум. Таким образом, частоту необходимо поднять минимум до 10 кГц.
‘ >Часть 2. Индукционный котел своими руками — это просто. Выбор индукционной плитки. Доработка.РекомендуемТэновый и индукционный электрокотёл: изготовление своими руками
2 Устройство агрегата</span></h2>
Отопительный инверторный котел состоит из теплообменника, выполняющего роль сердечника, на который наматывается обмотка тороидального типа, подключенная к преобразователю частоты. Когда по обмотке протекает электроток, появляется переменное магнитное поле, вызывающее появление вихревых токов в теплообменнике.
Необходимая для работы отопительного агрегата частота задается с помощью сигналов с блока управления, поступающих на частотный преобразователь. Все промышленные котлы этого типа оснащаются современными системами автоматизации, позволяющими обеспечить оптимальную температуру теплоносителя, а также выключить агрегат при возникновении аварийных ситуаций.
Теплоноситель проходит через теплообменник и нагревается с помощью вихревых токов. Так как температурные показатели жидкости на входе и выходе различаются, непрерывная циркуляция воды в отопительном контуре возможна даже без использования насосного оборудования. В качестве носителя могут использоваться масло, антифриз, тосол и вода.
Особое внимание нужно обратить на тот факт, что качество жидкости не имеет значения – система находится в состоянии постоянной вибрации, не ощущаемой человеком, и это препятствует образованию накипи на трубах. Внешняя оболочка котла представляет собой металлическую конструкцию, оснащенную системами тепловой и электрической изоляции. Ниже представлена схема индукционного отопления своими руками, которую можно реализовать довольно легко.
Среди преимуществ отопительных устройств индукционного типа стоит отметить следующие:
- Показатель КПД составляет от 95 до 98%.
- На рынке представлено большое количество моделей, способных работать в сетях 220 и 380 В.
- Быстрый нагрев системы после включения агрегата.
- Низкие требования к теплоносителю.
- Накипь не образуется в течение длительного временного отрезка.
- Срок эксплуатации составляет не менее 25 лет.
Однако инверторный агрегат имеет и несколько недостатков. Наиболее существенным среди них является стоимость. Именно поэтому многие домашние мастера решают сделать индукционный котел своими руками. Чертежи этого устройства можно разработать самостоятельно, а можно воспользоваться готовыми. При этом самодельная конструкция практически не будет уступать промышленным моделям по эффективности работы.
‘ >Часть 4. Индукционный котел своими руками — это просто. Тестирование в системе водяного отопления.РекомендуемКак сделать экономичный котёл своими руками
3 Рекомендации по изготовлению</span></h2>
Существует несколько вариантов конструкций агрегатов этого типа. Однако не все индукционные котлы отопления своими руками просты в изготовлении. Есть две конструкции, на которые стоит обратить внимание.
РекомендуемИндукционный водонагреватель: принцип работы и изготовление прибора
3.1 Из инвертора сварочного аппарата</span></h3>
Создавая индукционные котлы своими руками, сложнее всего собрать преобразователь высокой частоты. Чтобы упростить задачу, можно использовать сварочный инвертор, выдающий сигнал с частотой минимум 20 кГц. Также для работы потребуются следующие материалы:
- Медный проводник с эмалевым изоляционным слоем диаметра 1-1,5 мм.
- Провод с изоляцией и клеммы для подсоединения катушки к инвертору.
- Отрезки проволоки из нержавейки длиной около 5 см и диаметром 3-5 мм.
- Водопроводная полиэтиленовая труба длиной 100 см и диаметром в 50 мм.
- Сетка с мелкой ячейкой из нержавеющей стали.
- Переходники для труб.
- Тройник для подсоединения предохранительного клапана.
- Два шаровых крана.
- Текстолитовые полосы и эпоксидный клей.
В качестве корпуса можно использовать пластиковый либо металлический распределительный шкаф. Сначала на трубе из полипропилена, отступив от ее торцов по 80-100 мм, необходимо укрепить 4 текстолитовых полосы шириной 8-10 мм. Затем на них наматывается от 50 до 100 витков проволоки, покрытой эмалевым защитным слоем. Расстояние между витками должно составлять 0,3-0,6 мм.
На точное число витков влияют диаметр проводника, его показатель удельного сопротивления и выходные параметры используемого инвертора. Если агрегат будет монтироваться в жилом помещении, то лучше сделать тороидальную обмотку, чтобы уменьшить силу внешнего электромагнитного поля.
‘ >Индукционный котёл своими руками ч.1
В один конец трубы нужно вставить сетку из нержавейки, а затем плотно набить ее отрезками проволоки из нержавеющей стали. После этого второй конец трубы также нужно закрыть сеткой. Переходники монтируются с двух сторон полиэтиленовой трубы, после чего на них устанавливаются шаровые краны. Предохранительный клапан должен быть установлен со стороны верхнего выходного переходника.
Также предстоит обмазать обмотку эпоксидкой. Для изготовления состава нужно взять чуть больше отвердителя, чем рекомендовано в инструкции – примерно на 10-15%. После этого остается подключить обмотку к инвертору и установить теплообменник в корпус. Важно помнить, что индукционные отопительные агрегаты нельзя запускать без теплоносителя. Перед началом испытания системы на работоспособность ее нужно заполнить водой.
3.2 Из индукционной плиты</span></h3>
Здесь возможны два варианта конструкции. Для реализации первого решения предстоит разобрать плиту и использовать медный сердечник ее нагревательного элемента для изготовления катушки. Блок управления плитки можно использовать для питания обмотки. Однако этот способ имеет несколько значительных недостатков:
- Необходимо заново рассчитать показатель индуктивности самодельной катушки.
- Многие модели плит оснащаются системой автоматического отключения через определенный временной отрезок с момента начала работы.
- Индукционные плиты чаще всего имеют мощность не более 2,5 кВт, что делает их пригодными только для изготовления отопительного агрегата небольшой мощности.
‘ >Какой котел отопления лучше? Индукционный электрокотел на 2 кВт против тэнового на 2 кВт.
Более простая и эффективная конструкция не требует предварительной разборки плиты. Достаточно установить на это устройство герметичный бак, изготовленный из нержавеющей стали. Эта емкость будет выполнять роль котла системы отопления. Для начала работы самодельного агрегата останется подсоединить бак к системе обогрева.
Если домашний мастер обладает хорошими знаниями в области электроники, то после доработки схемы плиты можно сделать хороший индукционный котел. Однако большинство умельцев выбирают более простые пути решения поставленной задачи. Какая бы конструкция в результате ни использовалась, она позволит сэкономить на приобретении заводского оборудования.
‘ >Часть 1. ИНДУКЦИОННЫЙ КОТЕЛ своими руками — это просто. Приспособление для индукционной плитки.Фото
Необходимые инструменты и материалы
Фитинги и комплектующиеПроволокаРулеткаКусачки<index>
Сегодня уже с трудом верится, что отопление может быть экономным. Мы либо платим за электричество и газ, либо сжигаем огромное количество природного сырья. Но есть конструкция, способная спасти наш кошелек – индукционный котел отопления, своими руками который сделать тоже окажется дешевле.
Сложно ли понять схему его работы?
Для работы такого котла электроэнергия все-таки понадобится, но счет уже не будет столь пугающим. Главное достоинство таких обогревателей в их устройстве. Они очень выгодно преобразуют электричество в тепло (рабочая среда забирает почти 97%). Это дает быстрый нагрев при минимальных затратах. Рабочей средой или теплоносителем для индукционного котла чаще всего выступает неочищенная вода, которая нагревается и разносится по системе отопления дома. Но для этой цели вполне подойдет масло или антифриз.
Работа индукционного котла отопления
Система преобразования электроэнергии состоит из двух обмоток. Первая принимает ток из сети, создает вихревые потоки, которые становятся причиной электромагнитного поля. Оно направляется на внешнюю обмотку, которая по совместительству еще и корпус котла. Именно здесь и происходит нагревание теплоносителя, который идет по трубам.
Индукционный агрегат должен иметь патрубок для входа холодной воды и выхода горячей. Обычно снизу корпуса приваривается ввод, а сверху вывод. Носитель подается внутрь, обтекает корпус, нагревается за счет хорошей теплопроводности и уходит через верхнее отверстие в отопительную систему. Основная трудность при создании собственного котла – это правильно расположить внешнюю обмотку и сердечник, чтобы вихревые потоки и создаваемое поле эффективно разогревали котел. Для этого важно разобрать приведенную схему, доступную для понимания человека со средними знаниями физики.
Индукционный агрегат отопления
Кроме выгодного преобразования электроэнергии такие котлы еще и реже ломаются, потому что нет индивидуального статичного нагревательного элемента. Не оседает и накипь на корпусе, потому что система обмоток постоянно находится в состоянии легкой вибрации. Работает индукционный котел негромко и вредных выбросов не производит. Также протечки такой системы маловероятны, потому что сварных швов минимальное количество, а то и вовсе нет. Главным минусом индукционного нагревателя будет его цена, поэтому появляется все больше самодельных схем, одну из них мы и рассмотрим. Также его нельзя располагать вблизи постоянного пребывания людей, потому что это источник ЭМИ, значит, потребуется отдельная комната в дальнем углу дома.
Собираем простейший индукционный котел
Самый незамысловатый нагреватель просто заменит часть трубы в системе отопления. Насколько реально собрать такой индукционный котел своими руками, оцените по этой инструкции.
Как собрать индукционный котел своими руками — пошаговая схема
Шаг 1: Выбираем преобразователь энергии
На входе электроэнергию будет встречать сварочный инвертор. Изготавливать его самостоятельно могут только очень продвинутые пользователи, так как мы назвали эту схему простейшей, предполагаем, что вы его просто приобретете в соответствующем магазине. Какой из предложенных там взять? Это зависит от мощности, которую вы ожидаете получить от будущего индукционного нагревателя. В среднем для небольшого дома подойдет высокочастотный сварочный инвертор на 15 А. Желательно наличие функции плавного изменения тока.
Шаг 2: Тело нагревателя
Сложного внутри нашего котла мастерить не будем, пустим воду через нагретую стальную проволоку. Для этого берем прокат с диаметром не менее 7 мм. Нарезаем кусочки по 5 см длиной. Количество определяется размером корпуса, куда мы их будем засыпать. Его мы сделаем из пластиковой трубы с толстыми стенками, на нее в дальнейшем будем наматывать индукционную катушку. Естественно, пластик должен быть термоустойчивым. Нежелательно, чтобы диаметр трубы превышал 50 мм. Длину ее мы узнаем после того, как намотаем катушку, поэтому возьмите с запасом.
Индукционная катушка для самодельного котла отопления
Шаг 3: Индукционная катушка и подключение
Для создания катушки нужен медный провод, им равномерно обматывается наша пластиковая труба. Достаточно сделать 90–100 витков. Важно выдерживать между ними одинаковые отступы. Когда вы получили желаемый результат, отступите от крайних витков по 10 см и обрежьте трубу.
Шаг 4: Переходники
Теперь организуем подвод и выход теплоносителя. Для этого нужно прикрепить соответствующие переходники. С двух сторон трубы располагаем металлическую сетку, она предотвратит высыпание кусочков проволоки. Снизу крепим вводной переходник, через который вода будет поступать. Затем плотно и полностью засыпаем корпус проволокой и закрываем сверху выводным переходником. Вход и выход желательно снабдить шаровым вентилем на случай, если вы решите демонтировать котел, тогда воду из трубопровода сливать будет не нужно.
Шаровой вентиль для самодельного индукционного котла
Шаг 5: Подключение
Концы катушки выводятся на инвертор, но пока подключать еще рано. Сначала полученный агрегат нужно врезать в систему отопления. Для этого отпиливаем в подходящем месте часть трубопровода такого размера, чтобы расположенный вместо него самодельный котел стал без зазоров. Через переходники фиксируем входное и выходное отверстие. Теперь-то можно катушку присоединить к инвертору переменного тока. Остается пустить воду в систему и включить в сеть наш котел.
Какие условия обязательны для безопасной работы котла?
Собрать индукционный котел самостоятельно оказалось не так сложно, но есть несколько обстоятельств, без которых корректной его работы мы не добьемся. Такой нагревательный агрегат не будет функционировать, если в вашей отопительной системе нет принудительной циркуляции теплоносителя. То есть, это должна быть закрытая сеть с насосом, который и будет гонять воду по контуру. Также у вас должна быть возможность заземлить инвертор, иначе пожарная безопасность окажется под вопросом. В сеть этот агрегат нужно включать через устройство защитного отключения (УЗО).
Инвертор индукционного котла отопления
Крайне важно, чтобы в системе была вода. Без нее включать котел категорически запрещено. Ведь катушка намотана на пластиковую трубу, которая неспособна выдержать температуру раскаленной металлической проволоки. Поэтому корпус попросту расплавится, а дальнейшие последствия непредсказуемы.
К материалу самого домашнего трубопровода, куда врезается котел, особых требований нет. Это может быть и пластик, и металл. Главное, чтобы это была жесткая конструкция, а не болтающиеся шланги. Расположение катушки из соображений пожарной безопасности должно находиться в 30 см от стен и 80 см от пола и потолка. Если поблизости должны быть еще какие-то приборы или мебель, то расстояние до них тоже желательно выдержать около 30 см.
Подключение индукционного котла к жесткой конструкции трубопровода
Также не помешает на выходе из котла установить автоматический клапан с манометром, чтобы при необходимости он стравливал нарастающее давление, от которого может треснуть наш корпус. Это понадобится, если устройство принудительной циркуляции нужно будет отключить или насос просто внезапно сломается. Если эта идея вам нравится, тогда переходник на выходе из котла должен быть тройным (два входа для возможности отвода воды в разных направлениях, третий – для клапана). Корпус индукционного нагревателя можно обтянуть изолирующим материалом. Это снизит потери тепла и исключит возможность касания катушки по неосторожности, которая ударит током. Эту рекомендацию мы бы перевели в статус обязательного условия.
</index>
Советы по экономии
