Электросчётчик СОЭ-52/60 – однофазный, однотарифный прибор, предназначенный для коммерческого учёта использованной активной электрической энергии, при установке на двухпроводные сети. Изделия могут использоваться любыми индивидуальными потребителями, вне зависимости об области применения, и эксплуатироваться автономно или в составе централизованных контролирующих систем.
Вид счётчика воды – СОЭ 52/60-31Ш
Устройство и принцип работы
Корпус аппарата выполнен из негорючего материала и включает следующие узлы:
- датчики по электротоку и напряжению;
- аналогово-цифровое преобразующее устройство;
- масштабирующий редуктор с табло роликового типа;
- цифровые выходы;
- импульсный датчик.
В процессе работы счётчик воспринимает характеристики электрической сети. Данные преобразуются и обрабатываются аналогово-цифровым устройством, дополнительно проходят через масштабирующий редуктор и выводятся на роликовое табло.
Одновременно сведения передаются на сторонний компьютер, благодаря встроенному импульсному датчику.
Технические характеристики
| Характеристики | Величина |
|---|---|
| Номинальный ток, А | 5 |
| Максимальный ток, А | 60 |
| Номинальное напряжение, В | 220 (230) |
| Номинальная частота сети, Гц | 50 |
| Класс точности по ГОСТ Р 52322-2005 | 1 |
| 10 (2) | |
| Полная мощность, потребляемая цепью тока счетчиков, не более, В·А | 0,1 |
| Стартовый ток (порог чувствительности) не менее, мА | 20 |
| Цена одного разряда механического отсчетного устройства, кВт·ч: | |
| Постоянная счетчика, имп/кВт·ч | 3200, 6400 |
| Параметры импульсного выхода: | |
| Диапазон рабочих температур, °С | от -40 до +70 |
| Относительная влажность при 25°С не более, % | 98 |
| Масса, не более, кг | 0,6 |
| Средняя наработка на отказ, час | 141000 |
| Срок службы, лет, не менее | 32 |
| Межповерочный интервал, лет | 16 |
| Цена, рос. руб. | от 600 до 900 |
Документация
Описание типа: Смотреть
Проспект производителя: Смотреть
Гарантия на прибор
Изготовителем предоставляется гарантия на начальные 42 месяца работы устройства, при условии его надлежащей эксплуатации. Гарантийное обслуживание распространяется на продукцию, исключающую наличие следов намеренной порчи или повреждения вследствие нарушения предписанных условий использования.
Преимущества прибора
Изделие отличается следующими конкурентными преимуществами:
- простотой и надёжностью конструктивного решения;
- высокой точностью измерения данных;
- надёжной защитой от хищения;
- приспособленностью для замены устаревших моделей, благодаря наличию аналогичного крепежа;
- возможностью дистанционной передачи сведений;
- большим нормативным сроком службы и интервалом между поверками;
- привлекательным внешним видом;
- простотой установки и снятия данных;
- разумной ценовой политикой;
- качественными элементами, использованными в конструкции;
- платой, выполненной по современным технологиям.
Разновидности счётчика
Счётчик выпускается в двух исполнениях:

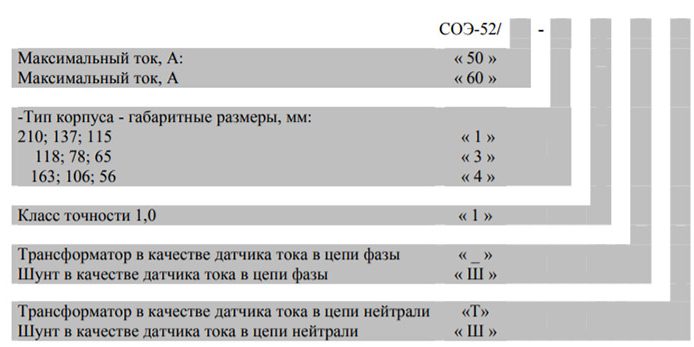

Расшифровка маркировки счётчика – СОЭ 52
- 31Ш – смонтирована в корпусе типа “3” при габаритах 108х86х70 мм, предусматривающем возможность крепления на ДИН-рейку или 3 винта;
- 41Ш – корпус “4” с размерами 163х106х56 мм, для монтажа используется ДИН-рейка.
Виды и размеры
Импульсный выход
Наличие импульсного датчика позволяет обеспечивать дистанционный контроль работы электросчётчика. Устройство формирует импульсы с частотой, зависящей от расхода энергии. Ёмкость одного сигнала – 3200 или 6400 импульса за киловатт-час.
Снятие показаний
Показания необходимо снимать в таком порядке:
- Переписать с экрана целое значение показателя, убрав первые нули и дробную часть.
- Вычесть от числа данные прошлого замера.
- Разницу перемножить на расценку, согласно тарифному плану.
Можно ли сэкономить
Подключённый и опломбированный прибор невозможно остановить, в том числе с использованием технических средств, благодаря надёжной конструктивной защите. Гарантии невозможности обратного вращения механизма – наличие в конструкции стопорного устройства.
Потребитель может уменьшить расход электроэнергии путём бережливого отношения к использованию ресурсов, исключению неоправданных трат и обеспечению исправности оборудования.
Подключение счётчика
В зависимости от индивидуальных условий, прибор может монтироваться на ДИН-рейку или 3-мя винтами (если аппарат устанавливается взамен устаревшей модели).
Подключение должен производить квалифицированный электрик. Перед подключением подача тока прекращается, с установкой соответствующих предупредительных табличек. Провода подсоединяются, согласно схеме, указанной в паспорте и отображённой на корпусе изделия. Контакты плотно зажимаются клеммными зажимами.
После завершения работ по установке включается подача тока, чтобы убедиться в исправности прибора.
Установка отмечается в соответствующей графе паспорта изделия представителем организации, производившей монтаж.
Счётчик СОЭ-52/60 – однофазный, однотарифный прибор для измерения активной составляющей затраченной электрической энергии. Аппарат может использоваться в условиях бытового сектора, дачи, гаража, промышленного предприятия или общественного учреждения и эксплуатируется в автономном режиме или подключённым к централизованной системе учёта данных.
Устройство и принцип работы
Корпус прибора укомплектован:
- датчиками тока и напряжения;
- аналогово-цифровым преобразователем;
- суммирующим устройством с механическим табло;
- цифровыми выходами.
Аппарат измеряет мгновенные значения входных и выходных сигналов по току и напряжению на нулевом и фазном проводе, вычисляет и преобразует данные с выводом сведений на роликовое табло.
Технические характеристики
Срок службы прибора
Нормативная продолжительность эксплуатации аппарата – 32 года с момента производства. Производитель гарантирует исправность продукции в течение 42 месяцев от даты выпуска.
Межповерочный интервал
Величина межповерочного интервала счётчика – 16 лет. С указанной периодичностью аппарат должен предоставляться в метрологическую организацию, обладающую соответствующей лицензией, для проведения поверки. Результаты заносятся в паспорт изделия.
Стоимость счётчика
Прибор можно приобрести по цене от 600 до 900 рублей. Стоимость изделия может изменяться, в зависимости от региона покупки и ценовой политики торговой компании.
Преимущества прибора
Счётчик характеризуется следующими преимуществами:
- большим технологическим запасом по точностным параметрам;
- выгодной ценой;
- удобством при установке взамен устаревшей модели;
- удобной колодкой выхода телеметрии;
- использованием деталей высокого качества, обеспечивающим длительную эксплуатацию и ремонтопригодность;
- привлекательным внешним исполнением;
- надёжной защитой от вмешательства в работу;
- возможностью удалённого контроля;
- отсутствием необходимости применения дополнительных устройств при подключении.
Рекомендуем: Счётчик электроэнергии Нева 112 — обзор и схема подключения
Как снять показания
Показания снимаются в такой последовательности:
- записывается целое число киловатт-часов с табло, исключая начальные нули и дробную долю значения;
- от полученного числа отнимается результат прошлых измерений для определения объёма энергии, израсходованного в текущем месяце;
- полученная разница умножается на стоимость одного киловатт-часа.
Разновидности данного счётчика
Прибор производится в следующих разновидностях:
Расшифровка маркировки счётчика – СОЭ 52/
- 31Ш – изделие в корпусе типа «3» с габаритами 118х78х60 мм, устанавливаемый на ДИН-рейку или 3 винта;
- 41Ш – используется тип корпуса 4, размеры – 163х106х56, монтируется на ДИН-рейку.
Виды и размеры
Более подробно можете посмотреть в документе прикрепленном ниже: Проспект производителя
Импульсный выход
Аппараты комплектуются импульсным выходом с величиной постоянной 3200 или 6400 имп/кВт-ч. Устройство формирует сигналы, пропорциональные расходу электроэнергии с возможностью передачи данных на централизованную контролирующую систему.
Можно ли остановить
Прибор конструктивно защищён от постороннего вмешательства, поэтому потребитель не сможет остановить отсчёт показаний. Стопорное устройство не допускает обратный ход счётного механизма с целью отмотки данных.
Подключение счётчика
Подключение должен осуществлять электрик с разрядом не ниже 3. Схемы подключения можно посмотреть в документе ниже: Проспект производителя.
Документы
Проспект производителя: Смотреть
Описание типа и Свидетельство: Смотреть
Доброго дня дорогие читатели, сегодня проведем обзор одного из разновидностей счетчика электроэнергии СОЭ 52. Данный счетчик предназначен для учета активной электрической энергии в двунаправленных сетях переменного тока.
Электросчетчик СОЭ 52/60-41ш — это однофазный однотарифный прибор учета электроэнергии. Данный счетчик достаточно прост в установке и эксплуатации, поэтому проблем возникнуть не должно. Для счета в счетчике установлено электромеханическое табло — барабанный циферблат на 6 разрядов.
В счетчиках предусмотрена система защиты от остановки счетчика электромагнитным полем или магнитом, так же не получится отмотать при смене направлений тока и манипуляциями в схеме подключения.
Технические характеристики
- Рабочий интервал температур в которой счетчик может достоверно считать электроэнергию от -40 до +60 градусов Цельсия. Разность температур довольно большая, прибор подойдет как для северных так и для южных районов.
- Базовый ток — 5А
- Максимальный ток 50А
- Диапазон рабочего напряжения 176В-254 Вольт.
Схема установки и подключения
Устанавливается СОЭ 52/60-41ш может несколькими способами в зависимости от корпуса как на 3 винта так и монтироваться на DIN-рейку.
Класс точности
Точность измерения счетчика соответствует 1 классу точности. Для современных счетчиков наиболее распространены значения классов 1 и 0,5 — это достаточно точные счетчики. В старых индукционных счетчиках класс точности прибора был 2 и 2,5.
Срок службы
Срок службы счетчика СОЭ 52/60-41ш составляет 32 года, это стандарт современных счетчиков, срок службы в основном составляет 32 года. Гарантию на счетчик производители дают на срок в 42 месяца.
Межповерочный интервал
Межповерочный интервал СОЭ 52/60-41ш как и у большинства электросчетчиков равен 16 годам. Каждые 16 лет вам нужно будет вызывать метрологическую службу или управляющую компанию для того чтобы они провели поверку и провели правильно ли считает счетчик и не было каких-либо воздействий на прибор. После этого если проверка пройдена в паспорт заносится отметка о дате, от которой будет отсчет до следующей поверки. Если паспорт на счетчик утерян, то вам могут отказать в проведении процедуры, и придется производить установку нового прибора.
Как снимать показания
При снятии показаний с электросчетчика СОЭ 52/60-41ш у вас не должно быть затруднений. Показания снимаются как для любого однотарифного счетчика. Переписываются все цифры слева направо до запятой, или до выделенной другим цветом или рамкой цифрой. У данного счетчика разрядность счетчика 6 цифр, значность 5 цифр. Крайняя правая цифра означает десятые доли киловатта, их учитывать при переписывании показаний не нужно.
Для того чтобы изучить подробные характеристики счетчика предлагаем изучить инструкцию по эксплуатации и руководство пользователя. Так же к статье прикладываем паспорт на счетчик, в котором вы дополнительно можете почитать по технических характеристикам счетчика.Технические характеристики.PDF
Если вы хотите купить счетчик СОЭ 52/60-41Ш то средняя цена по России на него колеблется в пределах от 600 до 850 рублей.
—> —>
СОЭ — 52/60-41Ш
ГОСТ Р 52320-2005 (МЭК 62053-11)
ГОСТ Р 52322-2005 (МЭК 62053-21)
НАЗНАЧЕНИЕ
Однофазные электронные однотарифные счетчики, предназначенные для учета активной электрической энергии в двухпроводных цепях переменного тока частотой 50 Гц. Класс точности 1,0.
ДОСТОИНСТВА
- Большой технологический запас по точности
- Наилучший показатель по категории «цена-качество»
- Счетчики в корпусах «1» И «2» удобны при использовании для замены старых индукционных счетчиков. Крепежные отверстия и габариты полностью идентичны индукционным счетчикам серии СО-505.
- Улучшенный дизайн и возможность установки счетчика на DIN-рейку в корпусе «2».
- Защита от наиболее распространенных приемов хищения электрической энергии путем вмешательства в схему подключения счетчика, а также воздействия электромагнитного поля и создания составляющей постоянного тока в цепи нагрузки.
- Удобная колодка телеметрического выхода сжимного типа
- Применены высококачественные компоненты, рассчитанные на длительный срок эксплуатации
- Печатная плата смонтирована с применением SMD — технологии
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Тип отчетного устройства |
электромеханическое |
|
Измерительный элемент |
шунт |
|
Тип интерфейса |
импульcный выход |
|
Тип корпуса/ вариант крепления |
|
|
Класс точности |
1,0 |
|
Напряжение, В |
220 |
|
Базовый ток, А |
5 |
|
Ток максимальный, А |
50 (60) |
|
Количество тарифов |
1 |
|
Частота сети, Гц |
50 |
|
Порог чувствительности, А |
0,012 |
|
Цена одного разряда счетного механизма, кВт*ч: |
|
|
Младшего |
0,1 |
|
Старшего |
10 000 |
|
Передаточные числа, имп/кВт*ч |
1600, 3200, 6400 |
|
Полная и активная мощность потребляемая цепью напряжения не более, В*А/Вт |
10/2 |
|
Полная мощность, потребляемая цепью тока, не более, В*А |
0,3 |
|
Диапазон рабочих напряжений, В |
176-254 |
|
Рабочий диапазон температур, °С |
— 40…+60 |
|
Масса счетчика, не более, кг |
0,6 |
|
Межповерочный интервал |
16 лет |
|
Срок гарантии |
42 месяца |
|
Срок службы |
32 года |
СОЭ — 55/60ШТ-312
СОЭ — 55/60Ш-Т-412
НАЗНАЧЕНИЕ Однофазный электронный счетчик, предназначен для учета активной электрической энергии в двухпроводных цепях переменного тока, приспособлен для работы в составе автоматизированных информационно-измерительных системах АСКУЭ бытового потребления. Информация отображается на жидкокристаллическом индикаторе.ДОСТОИНСТВА Большой технологический запас по точности.
· Защита от наиболее распространенных приемов хищения электрической энергии путем вмешательства в схему подключения счетчика, а также воздействия электромагнитного поля и создания составляющей постоянного тока в цепи нагрузки.
· Для работы в составе АИИС KУЭ (ACKУЭ) предусмотрены цифровые интерфейсы RS-232 и импульсный выход, исключающий потери импульсов при «провалах» напряжения. Для перепрограммирования предусмотрен интерфейс «токовый RS-232».
· Применены высококачественные компоненты, рассчитанные на длительный срок эксплуатации. ЖКИ устойчив к низким температурам.
· Печатная плата смонтирована с применением SMD-технологии.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Тип отчетного устройства |
ЖКИ |
ЖКИ |
|
Измерительный элемент |
Трансформатор |
Трансформатор |
|
Тип интерфейса |
токовый, RS-232 |
токовый, RS-232 |
|
Тип корпуса/вариант крепления |
вариант корпуса «3»/ DIN-рейка |
вариант корпуса «4»/ DIN-рейка или три винта |
|
Класс точности |
1 |
1 |
|
Напряжение, В |
220 |
220 |
|
Базовый ток, А |
5 |
5 |
|
Ток максимальный, А |
50 (60) |
50 (60) |
|
Количество тарифов |
от 2 до 8 |
от 4 до 8 |
|
Частота сети, Гц |
50 |
50 |
|
Порог чувствительности, А |
0,012 |
0,012 |
|
Цена одного разряда счетного механизма, кВт*ч: |
||
|
младшего |
0,1 |
0,1 |
|
старшего |
10 000/100 000 |
10 000/100 000 |
|
Передаточные числа, имп/кВт*ч |
1 000, 2 000, 5 000 |
1 000, 2 000, 5 000 |
|
Полная и активная мощность, потребляемая цепью напряжения, не более, В*А/ Вт |
8 /1,2 |
8 /1,2 |
|
Полная мощность, потребляемая цепью тока, не более, В*А |
0,04 |
0,04 |
|
Габаритные и установочные размеры Диапазон рабочих напряжений, В |
176-254 |
176-254 |
|
Рабочий диапазон температур, 0С |
-40… +60 |
-40… +60 |
|
Масса счетчика, не более, кг |
1 |
1 |
|
Срок гарантии |
36 месяцев |
42 месяца |
|
Межповерочный интервал |
16 лет |
16 лет |
|
Срок службы |
32 года |
32 года |
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
СОЭ — 55/60ШТ-312 СОЭ — 55/60Ш-Т-412
Меркурий 206 счетчик электрической энергии однофазный многотарифный.
Счетчики Меркурий 206 предназначены для учета активной и реактивной электроэнергии в однофазных цепях переменного тока и могут эксплуатироваться как автономно, так и в составе систем автоматизированного сбора данных.
Отличительными особенностями данного счётчика являются
· управление режимами индикации через фотодиод оптопорта
· наличие встроенного реле отключения нагрузки.
Технические особенности счетчика Меркурий 206
· датчик тока — шунт (не чувствителен к воздействию магнитным полем и учитывает постоянную составляющую) в цепи фазы;
· наличие цифровых интерфейсов: оптопорт в любой модификации; дополнительно RS485(CAN), PLCI+;
· внутреннее или внешнее питание интерфейса RS485(CAN);
· многофункциональный импульсный выход для телеметрии, поверки и управления устройством отключения нагрузки;
· встроенное реле отключения нагрузки на ток 60А;
· электроная пломба;
· клеммная колодка с саморазжимными зажимами силовых цепей;
· крепление на рейку.
Функциональные возможности электросчетка Меркурий 206:
· Измерение, учёт, хранение, вывод на ЖК-индикатор и передача по интерфейсам следующей информации об учтённой активной и реактивной электрической энергии:
o энергия нарастающим итогом по каждому тарифу;
o энергия нарастающим итогом по сумме тарифов;
o энергия на начало каждого из 12 предыдущих месяцев по каждому из тарифов;
o энергия на начало каждого из 12 предыдущих месяцев по сумме тарифов;
· Наличие встроенного тарификатора со следующими характеристиками:
o количество тарифов — 4;
o количество тарифных зон в пределах суток — 8;
o количество типов дней — 8 ;
o количество сезонов — 12;
· Измерение, вывод на ЖК-индикатор и передача по интерфейсам следующих параметров электросети:
o мгновенные значения активной мощности и зафиксированный максимум;
o действующие значения фазного тока и напряжения и их максимумы;
o частоту сети
o импульсным выходом;
o через встроенное реле (для счётчика с индексом «О» в условном обозначении).
· Измерение и хранение получасовых срезов мощности активной энергии ( профиль мощности). Глубина переполнения архива составляет 31 сутки.
· Наличие журнала событий (кольцевого по 64 записи на каждое событие) в котором фиксируются:
o время включения выключения счётчика
o время вскрытия / закрытия прибора
o время, дата и код параметризации.
Счётчики Меркурий 206 отображают на ЖК-индикаторе:
· номер текущего тарифа;
· значение потреблённой энергии каждого вида с начала эксплуатации по каждому тарифу и сумму по всем тарифам;
· текущее значение активной мощности в нагрузке в кВт или кВар;
· текущие значения тока и напряжения;
· значение потреблённой энергии с начала эксплуатации на первое число каждого из предыдущих 12-ти месяцев по каждому тарифу и сумму по всем тарифам;
· время переключения тарифных зон;
· текущее время и дату;
· время наработки с момента ввода в эксплуатацию;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Класс точности при измерении |
|
|
активной энергии |
1,0 |
|
реактивной энергии |
2,0 |
|
Номинальное напряжение, В |
230 |
|
Номинальный (макс) ток, А |
5(60); 5(80); 10(100) |
|
Допустимые перегрузки по току в течении 10 мсек, А |
|
|
— для Imax=60 А |
1800 |
|
— для Imax=80 А |
2400 |
|
— для Imax=100 А |
3000 |
|
Стартовый ток (чувствительность), А |
|
|
— для Iбаз=5А |
0,020 |
|
— для Iбаз=10А |
0,040 |
|
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/В*А не более |
|
|
— для счётчиков с внешним питанием |
1,2 / 8 |
|
-для счётчиков с внутренним питанием |
2,5/7 |
|
-для счётчиков с индексом «L» |
1,5/24 |
|
Полная мощность, потребляемая цепью тока не более, В*А |
0,5 |
|
Количество тарифов |
4 |
|
Количество тарифных сезонов (месяцев) |
12 |
|
Скорость обмена, бит/секунду: |
|
|
— по интерфейсам; |
300, 600, 1200, 2400, 4800, 9600 |
|
— через оптический порт; |
9600 |
|
Передаточное число импульсного выхода: |
|
|
— в режиме телеметрии, имп/кВт, [имп/(квар*ч)] |
5000 |
|
— в режиме поверки, имп/кВт [имп/(квар*ч)] |
10000 |
|
Сохранность данных при перерывах питания, лет |
|
|
— постоянной информации |
40 |
|
— оперативной информации |
10 |
|
Защита информации |
|
|
Диапазон температур, °С |
|
|
Наработка на отказ, часов |
220000 |
|
Безотказная работа, часов |
7000 |
|
Срок службы, лет |
30 |
|
Межповерочный интервал,лет |
16 |
|
Масса,кг |
не более 0,6 |
|
Габариты (длина, ширина, высота), мм |
154*105*72 |
|
Гарантия производителя, лет |
3 |
В обозначении счётчиков Меркурий 206:
МЕРКУРИЙ 206 PR(C) LSNO
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
МЕРКУРИЙ 231 АМ
Счетчики предназначены для коммерческого учета активной электроэнергии в одном направлении в трёх- или четырёхпроводной сети переменного тока и работают как автономно, так и в составе АСКУЭ способной принимать учётную информацию в импульсах телеметрии.
Технические особенности:
- Учет электроэнергии в однотарифном режиме нарастающим итогом с момента ввода в эксплуатацию;
- Работа только в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей счётчика;
- В счетчиках применены электромеханическое отсчетное устройство и светодиодный индикатор наличия и потребления электрической энергии.
- Cтандартный телеметрический выход позволяет эксплуатировать счетчик в составе АСКУЭ, имеющей возможность приёма учётной информации в импульсах телеметрии;
- Малые габариты, крепление на DIN-рейку.
|
технические характеристики |
|
Класс точности при измерении |
||
|
активной энергии |
1,0 |
|
|
Номинальное напряжение, В |
3*230/400 |
|
|
Номинальный (макс) ток, А |
5(60) |
|
|
Максимальный ток в течении 0,5 с, А — при Iном=5А |
||
|
Стартовый ток (чувствительность), А |
0,020 |
|
|
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/В*А не более |
1,0 / 7,5 |
|
|
Полная мощность, потребляемая цепью тока не более, В*А |
0,1 |
|
|
Количество тарифов |
1 |
|
|
Постоянная счетчика, имп/кВт |
1600 |
|
|
Диапазон температур, °С |
от — 40 до + 55 |
|
|
Межповерочный интервал,лет |
10 |
|
|
Масса,кг |
не более 0,8 |
|
|
Габариты (длина, ширина, высота), мм |
65*157*142 |
|
|
Гарантия производителя, лет |
3 |
|
Варианты исполнений: |
|
Условное обозначение |
|||
|
Меркурий 231 AM-XX непосредственного включения |
|||
|
01 |
3*220/380 |
5(60) |
1,0 |
|
В обозначении счётчиков: |
|
|
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ |
Меркурий 231 АT
Счетчики предназначены для коммерческого учета активной электроэнергии в одном направлении по 4-м тарифам в четырёхпроводной сети переменного тока и работают как автономно, так и в составе АИИС «Меркурий-Энергоучёт» и других.Базовые функции:
- Счётчики обеспечивает измерение, учёт, хранение, вывод на ЖК-индикатор и передачу по интерфейсу IrDA следующей информации — количества учтённой активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам:
- всего от сброса показаний
- за текущие сутки
- за предыдущие сутки
- за текущий месяц
- за каждый из 11 предыдущих месяцев
- за текущий год
- за предыдущий год
- Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток. Каждый день недели и месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута
- Дополнительно счётчик обеспечивает измерение, вывод на ЖК-индикатор и передачу по по интерфейсу IrDA следующих параметров электросети:
- мгновенных значений активной мощности по каждой фазе и по сумме фаз;
- действующих значений фазных токов, напряжений, углов между фазными напряжениями
- частоты сети
- коэффициентов мощности по каждой фазе и по сумме фаз
- Возможен контроль и управление нагрузкой через телеметрический выход внешними цепями коммутации для ограниченияотключения нагрузки потребителя при превышении установленных лимитов по энергии или мощности.
- Наличие журнала событий (кольцевого по 10 записей на каждое событие) в котором фиксируются:
- время включения выключения счётчика
- время пропадания / появления фаз 1,2,3
- время вскрытия / закрытия прибора
- время коррекции тарифного расписания
время превышения установленных лимитов энергии и мощности…
Счётчики отображают на ЖК-индикаторе:
- значение потреблённой активной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч;
- фазное напряжение и ток в каждой фазе;
- измеренное значение активной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам;
- коэффициент мощности по каждой фазе и суммарный по трем фазам;
- углы между фазными напряжениями;
- частоту сети;
- текущее время и дату
технические характеристики
|
Варианты исполнений:
|
Условное обозначение счетчика |
|||||
|
Счетчик «Меркурий 231AT-01 I» |
|||||
|
231АТ-01 I |
3*230/400 |
5(60) |
1,0 |
IrDA |
журнал событий |
В обозначении счётчиков:
|
МЕРКУРИЙ 231 AT-0X I МЕРКУРИЙ – торговая марка счётчика231 — серия счётчика A — измерение активной энергии T — наличие внутреннего тарификатораI — инфракрасный порт 0X – модификации, подразделяемые по току, напряжению и классу точности.
Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции. |
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
—> —> Используемые источники:
- https://myschetchik.ru/elektroenergii/soe-52-60
- https://pouchetu.ru/elektricheskij/schyotchik-soe-52-60
- https://schetchik-info.ru/soe-52-60-41sh/
- https://uralenergouchet.ucoz.net/index/pribory_ucheta_ehlektroehnergii/0-4
