Ни один строительный и ремонтный процесс не обходится без точно созданного плана или схемы. Это же касается и систем отопления, которых в настоящее время огромное число.
Для того, чтобы точно подобрать ту схему разводки и монтажа системы отопления необходим учет всех параметров жилья.
Создание схемы монтажа отопления в частном доме или квартире легко увидеть на многочисленных фото в сети. Однако не всегда такой вариант помогает подобрать что-то конкретно для своего случая.
В нашей статье мы расскажем о всевозможных вариантах схем монтажа систем отопления в домах.
Особенности однотрубного подключения
Схема монтажа системы отопления однотрубного характера подключения радиаторов имеет отличительные черты. Здесь и вхождение отопительной жидкости и ее выход из радиатора идет по одной трубе, к которой далее подключаются и все остальные радиаторы. При таком варианте схемы отопления очень важно иметь в виду, что переходя из одного радиатора в другой теплоноситель будет терять значительное количество тепла. «>»>»>»>»>»>
Один из самых больших недостатков схемы однотрубного подключения считается невозможность регулировки отопления конкретного отдельного радиатора.
Иногда к такой схеме присоединяют байпасы — перемычки между подачей и отходом теплоносителя. Это слегка улучшает удержание высшей температуры теплоносителя. Но и такой вариант предусматривает наличие большего тепла в первом входном радиаторе и наименьшее количество в последнем. «>»>»>»>»>»>
Отопление с двумя трубами
Что касается двухтрубных схем монтажа батарей отопления, то варианта сразу три. Самая распространенная система отопления — это двухтрубная классическая. Она подразумевает подачу теплоносителя по одной трубе и его вывод по другой, направленной в противоположную сторону. Данный вариант схемы систем отопления популярен, как в многоэтажных домах, так и при использовании в частном строительстве. Благодаря подаче тепла отдельно от возврата остывшего носителя высокая температура распространяется равномерно в каждый радиатор, подключенный к системе.
Второй вариант, который так же считается разновидностью классической двухтрубной системы называется попутным. Такой вид отопления используется в тех случаях, когда ветка отопления очень длинная. Тогда получается, что горячий теплоноситель движется в том же направлении, что и уже остывший. При довольно обширной ветке отопительных приборов данная схема позволяет максимально эффективно распределить тепло. «>»>»>»>»>»>
К тому же, теплоноситель сохраняет свою температуру на протяжении всего трубопровода. Здесь важно учесть и схему монтажа котла отопления, если речь идет о частном доме.
Лучевая двухтрубная схема
В качестве отдельно взятой следует вынести из общей массы лучевую систему отопления. Она так же относится к вариантам двухтрубных схем, но имеет свои особенности. Данный вариант схемы отопления устанавливается в многоэтажных домах. Лучевая схема имеет особенность, позволяющую каждому владельцу квартиры оплачивать отопление только в той мере, в которой оно им потреблено.
- Воздушный солнечный коллектор — что это такое и как сделать своими руками. Пошаговый мастер-класс и советы по применению в системе отопления (110 фото и видео)
- Монтаж труб отопления: способы разводки и правила размещения отопительной системы (125 фото)
- Отопление в двухэтажном доме: проекты, схемы и системы отопления своими руками (125 фото и видео)
Для данного разделения в каждой квартире устанавливают счетчики отопления. Что касается схемы монтажа отопления в частном доме, то здесь вариант с лучевой системой так же имеет место быть. Данный вид используется в основном при постройке двухэтажных домов.
Однако и в одноэтажном строительстве есть масса плюсов подключения отопления именно по такой схеме. Это поможет отдельно подключить каждый радиатор к коллектору.
Благодаря такой схеме распределение тепла будет максимально равномерным, а значит и экономичным.
Фото схем для монтажа отопления
Законодательные нормы по обустройству котельной
Прежде чем начать работу по устройству отопления, ознакомьтесь с рядом предписаний:
- Для котельной нужно отвести комнату площадью не менее 4 м3. Эта величина напрямую зависит от мощности устанавливаемого агрегата, чем она выше, тем больше должна быть площадь помещения, которое отведено для котельного оборудования.
- Минимальная высота потолка – 2,5 метра.
- Наличие окна, оптимально по размерам 0,8*0,8 м.
- Вход/выход шириной не менее 80 см.
- Удаленность агрегата от газовых и электрических приборов 30 см.
- При установке напольной модели, предполагается обязательное наличие дымохода.
- Поверхность, на которую будет крепиться настенный котел, нужно обшить стальным листом.
Составление проекта
Как правильно составить проект отопления? В этом нет никаких сложностей. Представляем Вашему вниманию ключевые моменты, которые следует выполнить в первую очередь:
- Набросать план-схему.
- Разделить дом на зоны, определиться с желаемой температурой в каждом помещении.
- Вычислить потерю тепла.
- Определить где, сколько и каких радиаторов будет установлено.
- Выбрать схему отопления.
- Рассчитать мощность и необходимое количество материала.
Деление дома на зоны
Деление на зоны поможет оптимизировать затраты на отопление и сделать приятным нахождение в каждой из комнат. Не забывайте, что у каждого ощущение комфорта свое, одни – любят жару, другие – прохладу. «>»>»>»>»>»>
- Идеальной считается температура 21 — 24 С.
- Для хорошего сна рекомендуется температура повыше – от 22 до 25 С.
- В гостиной, душе и санузлах можно снизить до 21 С.
- В помещении для приготовления и приема пищи, а также в рабочей зоне наиболее приемлема температура от 18 до 20 С.
- В тамбуре, коридорах, прихожей и гараже достаточно 12 С тепла.
Разновидности котлов
В основном они классифицируются по виду топлива. Рассмотрим каждый из них по отдельности: Газовые. Самый распространенный вариант. Они отличаются большой мощностью и занимают мало места. Их подразделяют на одноконтурные и двухконтурные. Первые – предназначены, только чтобы отопить дом, а вторые – способны еще нагревать воду. Также такие модели могут крепиться на стену и просто устанавливаться на пол. Напольные – обогреют дом площадью до 200 м2. Настенные — компактные и оснащены группой безопасности. Топливом для них является сжиженный и природный газ.
Электрические. Занимают второе место по популярности и используются, когда нет возможности подключиться к газу. Работают от электричества.Обратите внимание!
- Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)
- Утеплить фундамент своими руками — пошаговое описание применения лучших материалов и технологий (90 фото)
- Укладка ламината своими руками: подробное описание как постелить ламинат. Расчет ламината, пошаговое описание и секреты укладки (105 фото и видео)
Твердотопливные. В качестве материала для топки используют уголь, дрова и пеллеты (пресованные гранулы). «>»>»>»>»>»>
СОВЕТ! Какой бы котел Вы не выбрали, ежегодно следует проводить 1-2 сервиса.
Обратите внимание!
- Гардеробная своими руками: идеи обустройства, чертежи, схемы, проекты и варианты дизайна гардеробной (125 фото)
- Веранда своими руками — пошаговая инструкция и обзор самых простых вариантов постройки красивой веранды (110 фото)
- Сарай своими руками — лучшие проекты, выбор материалов и секреты постройки качественного сарая (110 фото)
Что понадобится?
Весь материал просчитывается и берется с небольшим запасом. Вам потребуется:
- трубы;
- фланцы;
- муфты (соединительные или комбинированные);
- кабель;
- дрель (чтобы сделать отверстия для установки крепежа);
- огнеупорный материал (металлический лист);
- саморезы и монтажные планки.
«>»>»>»>»>»>
Монтирование газового котла
Важно, что все работы с газом, должны выполнять только сертифицированные специалисты, Вам останется только подключить оборудование. Установка газовых котлов своими руками требует особой осторожности. Большинство действий запрещено делать самостоятельно. Для установки настенного котла своими руками, потребуется выполнение ряда действий:
- В специально отведенном месте, закрепить монтажные планки на расстоянии 1,5 метра друг от друга.
- На них повесить котел.
- В трубу, предназначенную для подачи воды, вмонтировать фильтр. Он позволит избежать попадания в теплообменник соринок и накипи.
- Установить трубу дымоотвода, проверить тягу. Проследить за процессом, и исключить возможность появления обратной тяги.
- Присоединить котел к трубопроводу, используя соединительную муфту с резьбой. Не выполняйте это самостоятельно!
- Подключение должен производить работник газовой службы, он проверит правильность установки котла, запустит его и примет в работу.
Схема установки
В отличие от настенных моделей, напольные – отличаются большой мощностью, они предназначены для использования только в отдельно стоящих домах.Обратите внимание!
- Как установить унитаз своими руками: пошаговое описание монтажа и тонкости настройки современных моделей (105 фото и видео)
- Ремонт потолка своими руками: подробное описание вариантов как отремонтировать потолок (100 фото и видео)
- Печь своими руками из металла: варианты изготовления, схемы, чертежи и проекты для начинающих (95 фото + видео)
Установка напольного котла отопления своими руками:
- Предполагаемое место под агрегат залить бетоном, сделать стяжку, толщиной не менее 7 см.
- Установить котел.
- Собрать трубопровод
- Поставить радиаторы и подключить их к системе отопления.
- Вызвать специалиста газовой службы для проверки монтажа, запуска оборудования и принятия в эксплуатацию.
Такие отопительные системы должны доукомплектовываться датчиком загазованности, счетчиком и термозапорным клапаном (КТЗ). «>»>»>»>»>»>
Установка электрического котла
Такие модели обладают рядом преимуществ, для них не требуется установка дымохода, покупка топлива и монтаж вентиляции. Единственный, но значимый минус таких агрегатов – высокая стоимость электроэнергии. Монтаж таких моделей достаточно прост. Поэтому предлагаем Вашему вниманию видео установки котла своими руками. При просмотре можно ознакомиться со всеми нюансами. Обратите особое внимание на то, как правильно обвязать котел. Это очень важный элемент.

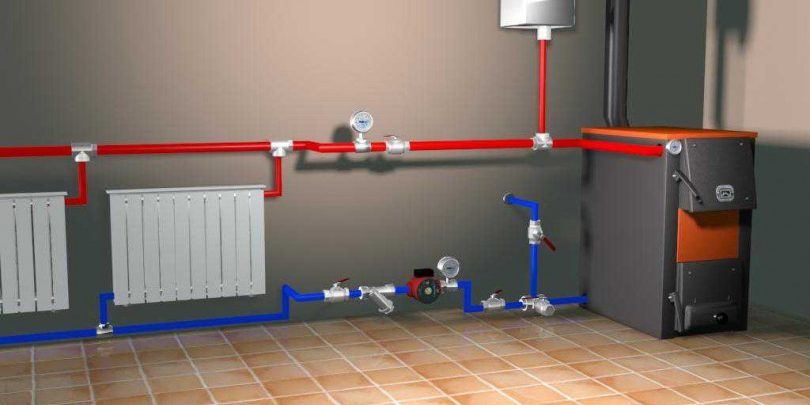

Установка твердотопливных котлов
Работу следует начинать с оборудования места под котел, под основание залить бетонную стяжку. Между агрегатом и основанием не должно оставаться просветов. Затем подобрать расширительный бак нужного объема и разместить его в самой высокой точке. Установка твердотопливных котлов требует обязательное устройство вентиляции, можно этот этап сделать своими руками или вызвать специалистов. Также следует вывести дымоход, его труба должна подниматься на высоту не менее 1 метра над коньком кровли. «>»>»>»>»>»>
Сделайте акцент на безопасности системы, установите обратный клапан. Минусом твердотопливных котлов является то, что за ними нужен неусыпный контроль.
Как вы понимаете, монтаж системы отопления – процесс несложный. Все этапы работ подробно расписаны в инструкции к отопительным агрегатам, главное не отклоняться от нее. Важно работать без спешки, приобрести качественные материалы и соблюдать технику безопасности.
Фото установки котла своими руками
Что несет тепло в дом?
Его источником может быть печка или горящий камин, горячий воздух, поступающий по системе воздуховодов, или электрические нагреватели. За свое существование человечество придумало множество различных способов, позволяющих согреться в морозы, но по статистике, для обогрева дома чаще всего используется водяное отопление.
Водяное отопление уже давно является самым популярным
В этом нет ничего удивительного. Вода – прекрасный теплоноситель, она способна быстро аккумулировать тепло, а также быстро его отдавать, способна легко перетекать в нужное место под воздействием самых разных условий. Исходя из этого, стоит рассматривать возможность создания отопления своими руками применительно для систем водяного обогрева.
Откуда берется тепло?
Главным источником тепла служит отопительный котел. Пожалуй, во многом его правильный выбор обеспечивает будущий комфорт в холодные зимние дни и ночи, и поэтому отнестись к нему надо со всей возможной ответственностью. Вы должны дать ответ самому себе – а чем будем топить этот котел? Несмотря на все удобства, которые предоставляет самодельное отопление, не стоит забывать, что оно должно работать, а для этого печку надо топить.
Строение водяной системы отопления
Проще топить обычную печку, чем выбрать самый расчудесный котел, рассчитанный на недоступные или экзотические виды топлива, получится дешевле и хлопот меньше. Поэтому надо применять котел, использующий дешевое местное топливо, это позволит снизить затраты на отопление.
Сейчас есть изделия, ориентированные на любые горючие вещества, в том числе универсальные, способные работать на нескольких из них – угле, дровах, солярке, газе и т.д.
Следующей, не менее ответственной, задачей будет определение мощности котла. Дело в том, что если его мощности недостаточно для обогрева дома, то вы рискуете, как минимум, простудиться в зимнее время, а если она является избыточной, то это просто зря потраченные деньги. Поэтому, когда создается система отопления своими руками, выбирая котел, надо учитывать факторы, такие как:
- наличие и количество окон;
- географическое расположение дома;
- материал, из которого изготовлен дом, и толщина стен;
- наличие утепления и т.д.
Учет всех возможных факторов – сложная задача, но зачастую пользуются оценочным подходом, согласно которому для обогрева десяти кв.м. площади требуется один кВт тепловой мощности.
Соотношения площадей дома и мощностей котла
Зная отапливаемую площадь вашего дома, вы определите базовую мощность котла, а потом ее надо будет умножить на коэффициент, учитывающий географическое положение. Для этого используются такие значения на киловатт мощности:
- от семи до девяти десятых для южных районов;
- полтора для районов Центральной России;
- от полутора до двух для Северных районов.
И полученное значение надо увеличить на двадцать пять процентов, если горячую воду планируется использовать для хозяйственных нужд. А теперь ещё одно увеличение на двадцать процентов (для повышения надежности работы котла и исключения его перегрузки) – и можете считать, что задачу, как сделать отопление своими руками, вы почти решили, во всяком случае, вы знаете, какой вам нужен для этого котел.
Рекомендуем к прочтению:Паровое отопление своими рукамиДвухконтурный котел, кроме отопления, также обеспечивает горячее водоснабжение
Основа всего – план
Сами того не подозревая, мы выполнили первый пункт плана работ – рассчитали требуемую тепловую мощность для обогрева. Общий план кроме этого включает в себя определение мест расположения и количества радиаторов, выбор труб и необходимой фурнитуры (фитингов, кранов, коллекторных распределителей, фильтров и других необходимых деталей системы отопления). На плане, обычно вычерчиваемом в укрупненном виде, размечаются места расположения всех элементов, которые предусматривает самодельная система отопления, а кроме того, он позволяет осуществить выбор отопительных приборов.
Детальный план отопления
Как правило, в системе отопления будут работать любые радиаторы, вопрос только в том, сколько они стоят и как выглядят. Располагают их, как правило, под оконными проемами, чтобы обеспечить тепловую завесу. При выборе радиаторов можно руководствоваться приблизительной оценкой – если температура теплоносителя составляет семьдесят градусов, то одна секция используется для обогрева площади в три кв. м.
После того, как выбрана мощность котла, радиаторов, пришла пора выбирать трубы. Наиболее востребованными и доступными по цене являются полипропиленовые и металлопластиковые. Конечно, если вы решите – проводим отопление своими руками несмотря ни на что, то можете использовать и другие типы труб, но остальные их виды либо устаревшие, требуют применения сварки и дополнительных затрат при эксплуатации (стальные), либо очень дорогие (медные).
Металлопластиковые трубы
Как все отдельные детали превратить в систему отопления
После того, как определены все составные части системы, их необходимо собрать в единое целое. Поэтому, выполняя монтаж системы отопления своими руками, надо выбрать способ, каким это будет сделано. Их может быть несколько. Стоит отметить, что одним из отличий между ними будет способ циркуляции теплоносителя – естественный (гравитационный) или принудительный. Вариант, в качестве примера, как можно выполнить монтаж отопления своими руками, показан на фото:
Система отопления с принудительной циркуляцией теплоносителя
1. При естественной циркуляции не нужны дополнительные устройства, она является наиболее простой и отличается полной автономностью, для ее работы не требуется даже источник электроснабжения. К недостаткам подобной системы стоит отнести небольшой размер обогреваемой площади и соблюдение ряда обязательных требований при ее монтаже.
Для осуществления принудительной циркуляции используется насос, осуществляющий прокачку воды.
Подобная организация работы обогрева считается универсальной и может быть рассчитана на обогрев любых площадей, но является более затратной. Обусловлено это необходимостью использовать оборудование и трубы, работающие при повышенном давлении, а значит и более дорогие, предохранительные клапаны, а также применять дополнительно насос и источник аварийного электропитания для его работы.
2. Кроме определения, как будет происходить циркуляция теплоносителя, должна быть определена схема, по которой будут соединены элементы будущей системы отопления. Она может быть двухтрубная или однотрубная. Последняя отличается тем, что вода проходит один радиатор за другим, в каждом из них отдавая часть тепла. Поэтому степень нагрева последнего из них может оказаться ниже, чем первого. Кстати, такая система приведена на фотографии выше.
Рекомендуем к прочтению:Отопление на даче своими руками
При двухтрубной схеме монтажа вода подается непосредственно в каждый радиатор от магистрали и также уходит в общую магистраль после прохождения через батарею.
3. Когда вами принято решение – делаем отопление своими руками, необходимо учесть еще одну особенность при выборе системы обогрева. Она может быть закрытой или открытой. В последнем случае теплоноситель с атмосферой контактирует, тогда как при использовании закрытой системы это исключено.
Дополнительно информацию о системе отопления предоставляет видео, поясняющее отдельные моменты выполнения этой работы своими силами
Порядок выполнения работ
В разных случаях проведение монтажа может иметь незначительные отличия, но общий порядок при этом сохраняется. Работу начинают с установки радиаторов. Их крепят к стене в предусмотренных местах, они должны висеть ровно и не качаться. Если батарея размещается под окном, то она должна располагаться по центру. Подачу воды рекомендуют делать снизу, отвод сверху, хотя это может быть выполнено и по-другому. Недопустимым считается вариант входа и выхода воды сверху, т.к. в этом случае низ не будет прогреваться.
Монтаж радиатора отопления
После установки радиаторов ставят фитинги. Для прокладки труб пробивают отверстия в стенах. В местах прохождения трубы с теплоносителем через стены можно установить дополнительно металлические трубы, которые будут защищать магистраль от внешних воздействий, и внутри которых она и пройдет. Магистраль прокладывают от того места, где расход больше, туда, где меньше.
После соединения всех радиаторов труба с теплоносителем подключается к котлу, если, конечно, имеется всего один контур обогрева. В противном случае надо ставить распределитель.
После монтажа труб, обеспечивающих подачу, прокладывается обратка и подключается насос. При проведении монтажных работ также ставятся необходимые краны и вентили, предусмотренные планом. На этом систему можно считать готовой, осталось ее заполнить водой, проверить на герметичность и испытать.
Выполнить отопление дома своими силами вполне возможно, только при этом необходимо правильно выбрать составные его части – определить мощность котла, радиаторов отопления, выбрать нужные трубы и решить, какое отопление вы будете делать.
</index>
Отопительная система должна быть экономичной и эффективной. Проектирование и монтаж ее следует производить грамотно. Иначе зимой от холода страдать придется не только снаружи, но и в жилище. Исполнить отопление частного дома своими руками можно несколькими способами. Классический вариант его устройства – это электрический или газовый котел плюс однотрубная либо двухтрубная разводка. Но возможны и иные комбинации. Чтобы правильно выбрать наиболее подходящую схему, следует основательно разобраться во всех их особенностях.
Содержание
Однотрубные</li>Горизонтальная</li>Вертикальная</li>Ленинградка</li>Двухтрубные</li>С нижней разводкой</li>С верхней разводкой</li>Лучевая</li>Естественная и принудительная циркуляция</li>Какую выбрать?</li>
Однотрубные схемы
Проще всего выполнить расчеты и сборку системы отопления с однотрубной схемой прокладки трубопроводов для теплоносителя. Нагретая вода в ней последовательно проходит от котла через все батареи в доме, начиная с первой и заканчивая последней в цепочке. При этом тепла каждому последующему радиатору достается все меньше и меньше.
Основных плюсов у такой разводки отопления в частном доме четыре:
Простота реализации;
Небольшая кубатура теплоносителя;
Гидравлическая устойчивость системы;
Малый расход материалов.
С монтированием трубопровода по этой схеме и подключением его к котлу своими руками при наличии даже минимальных навыков можно справиться за два–три дня. Плюс затраты на создание в доме системы водяного отопления под однотрубную разводку выходят самыми минимальными в сравнении с остальными вариантами.
Фитингов, арматуры и труб здесь потребуется немного. Экономия на материалах существенна. И неважно выбран для возведения коттеджа клееный брус или кирпич. Если жилье хорошо утеплено, то даже простой однотрубной системы для его обогрева хватит с лихвой.
Среди слабых мест данной схемы отопления числятся:
Невозможность точно отрегулировать подачу тепла в каждой комнате;
Ограничение на общую протяженность трубопровода по дому (не более 30 м);
Малый объем тепловой энергии в самой удаленной от котла батарее;
Уязвимость в плане разморозки и порывов.
Чтобы нивелировать недостатки, в однотрубную систему приходится встраивать циркуляционный насос. Но это дополнительные расходы и потенциальные поломки оборудования. Плюс при любых проблемах на каком-либо участке трубы прекращается обогрев всего коттеджа.
Однотрубная горизонтальная
Если частный дом небольшой и одноэтажный, то однотрубную систему отопления лучше всего делать в горизонтальном исполнении. Для этого в комнатах по периметру коттеджа прокладывается кольцо из одной трубу, которая подключается к входу и выходу котла. Радиаторы врезаются в трубопровод под окнами.
Однотрубная горизонтальная схема — идеальный вариант для небольших помещений
Батареи здесь подключаются нижним либо перекрестным соединением. В первом случае теплопотери будут на уровне 12–13%, а во втором они сокращаются до 1–2%. Именно перекрестному способу монтажа стоит отдавать предпочтение. Причем подвод теплоносителя к радиатору следует делать сверху, а отвод снизу. Так отдача тепла от него выйдет максимальной, а потери выйдут минимальными.
Однотрубная вертикальная разводка
Для двухэтажного коттеджа больше подходит однотрубная система отопления вертикального подвида. В ней труба от оборудования нагрева воды идет вверх на чердак или второй этаж, а оттуда уже спускается назад в котельную. Батареи в этом случае подключаются также последовательно одна за другой, но боковым подсоединением. Трубопровод для теплоносителя обычно при такой разводке отопления по малоэтажному дому прокладывается в виде единого кольца сначала по второму, а потом по первому этажу.
Однотрубная вертикальная схема — экономим на материалах
Но возможен и пример с вертикальными отводами от общей горизонтальной трубы наверху. То есть сначала делается кольцевой контур от котла вверх, по второму этажу, вниз и по первому этажу обратно к нагревателю воды. А уже между горизонтальными участками прокладываются вертикальные стояки с подключением к ним радиаторов.
Самой холодной батареей в такой системе отопления частного дома будет опять последняя в цепочке – внизу у котла. При этом на верхнем этаже тепла будет переизбыток. Необходимо как-то ограничивать объемы теплоотдачи наверху и повышать их внизу. Для этого на радиаторах рекомендуется установить перемычки-байпасы с регулирующими кранами.
Ленинградка
У обеих описанных выше схем есть один общий минус – температура воды в последнем радиаторе оказывается очень низкой, тепла она помещению отдает очень мало. Чтобы компенсировать это остывание, однотрубный горизонтальный вариант отопления частного дома рекомендуется усовершенствовать за счет установки байпасов снизу батареи.
Ленинградка — усовершенствованная однотрубная система
Такая разводка получила название «ленинградка». В ней радиатор подключается сверху к проходящему вдоль пола трубопроводу. Плюс на отводы к батареям ставятся краны, которыми можно регулировать объем поступающего теплоносителя. Все это способствует более равномерному распределению энергии по отдельным комнатам в доме.
Двухтрубные системы отопления
В двухтрубной системе отопления батареи подсоединяются уже не к одной общей магистрали, а к двум – подающей и обратке. Так распределение тепла по зданию происходит более равномерно. К каждому теплообменнику вода подходит примерно одинаково нагретой. Не зря такую схему принято использовать в многоэтажках с большим количеством обогреваемых помещений. Но и в коттеджах ее также часто устанавливают, особенно если они большие и в несколько этажей.
Двухтрубная схема организации отопления имеет следующие достоинства:
Возможность точной регулировки в помещении температурного режима;
Равномерность раздачи тепла по отдельным комнатам;
Высокая надежность работы;
Допустимость ремонта одной батареи при продолжении работы всей системы.
Схема двухтрубного отопления для частных домов обладает только одним серьезным минусом – ценой. Часто в сравнении с однотрубным аналогом упоминается ее дороговизна. Однако трубы в этом случае требуются меньшего диаметра. Их протяженность увеличивается здесь в два раза. При этом за счет уменьшения сечения итоговая смета оказывается не такой завышенной, как может показаться на первый взгляд.
Это, анализируя виды фундаментов, можно сразу однозначно сказать, что монолит выйдет дороже ленточного основания. С обустройством отопления частных домов все не столь просто и легко. При его монтаже используются разные по диаметру трубы, различные фитинги и термостаты. Общая стоимость каждой разновидности надо рассчитывать индивидуально для реального строения и под конкретные параметры требуемого температурного режима.
С нижней разводкой
При нижней схеме обе трубы укладываются над полом или в нем. А к батареям от них снизу подводится пара отводов. Подобное подключение часто применяется для сокрытия трубопроводов отопления за отделкой. Это больше дизайнерское решение, особых преимуществ в вопросе теплоотдачи оно не дает.
Двухтрубная с нижней разводкой
Наоборот, нижний способ подсоединения радиаторов предполагает самые высокие теплопотери. Его вообще не рекомендуется использовать в отопительных системах с естественной (гравитационной) циркуляцией. Если выбрана эта разводка, то придется позаботиться о наличии специального оборудования для прокачки теплоносителя, а батарее выбирать с большей мощностью. Котел без циркуляционного насоса с подачей тепла по дому здесь в одиночку не справится.
С верхней разводкой
У верхней разводки отопления подсоединение радиаторов к трубам может быть диагональным либо боковым. Здесь это не самое важное. Главный отличительный признак этого вида водяного обогрева – наличие расширительного бачка.
Двухтрубная с верхней разводкой
Бак-расширитель ставится на чердаке. Нагретая в котле вода фактически попадает сначала в этот накопитель. В подающую трубу теплоноситель идет уже естественным путем из него сверху вниз. А далее вода после отдачи тепла в радиаторе отправляется по обратке вновь в нагреватель.
Лучевая система
Коллекторная (лучевая) схема отопления – самая продвинутая и современная по теплоэффективности. В ней к каждому из радиаторов подходит пара труб от двух общих для этажа коллекторов, которые сами подключены к котельному оборудованию. Регулировка температуры при данной разводке более гибкая. Плюс к коллекторам допустимо подключить не только батареи, но и «теплый пол».
Среди достоинств такой системы отопления частного дома следует отметить:
Удобную и гибкую регулировку;
Высокую эффективность распределения тепловой энергии;
Возможность замены отдельных элементов без отключения обогрева в целом.
Трубопроводы в этом случае можно прокладывать как угодно. Часто их просто закладывают под заливной пол. Главный недостаток лучевой схемы – высокая стоимость системы в целом и большая протяженность труб. Плюс последние в уже отделанном коттедже прокладывать в огромном количестве будет сложно. Их устройство следует заранее планировать еще на стадии проектирования жилища.
Лучевая схема — идеальное распределение тепла
Это шифер при необходимости относительно легко можно заменить другим кровельным материалом. Схема прокладки отопительных труб более мудрена, изменить ее впоследствии не так-то просто. Даже жесткие размеры листа ондулина не так страшны, обрезков выходит много, но это всего лишь незначительное увеличение сметы кровли. С отопительными трубопроводами, тем более под лучевую разводку, все гораздо сложнее.
Естественная и принудительная циркуляция отопления
Неважно газовое, дровяное, угольное или электрическое отопление в частном доме планируется монтировать. В любом случае есть котел (печь или водонагреватель) для нагрева теплоносителя, а также трубы для его движения по контуру. При этом вода в трубопроводах может течь естественным образом под действие гравитации и конвекции либо принудительно с помощью насоса.
Схема видов циркуляций отопления
Первый пример дешевле и тише работает, нежели второй. Однако принудительная циркуляция позволяет сильно улучшить работу всей отопительной системы. Нередко без насоса подкачки отопление частного дома обойтись вовсе не может. Из-за большого количества радиаторов, поворотов труб и арматуры гидравлическое сопротивление в трубопроводе оказывается слишком высоким. И компенсировать это можно только работой насосной техники.
Какую систему отопления дома выбрать
Разновидностей систем отопления существует несколько. Они различаются разводкой труб, способами подключения радиаторов и тем, как движется в них теплоноситель. Грамотно выбрать наиболее эффективный вариант возможно только при наличии познаний в теплотехнике. Надо производить сложные расчеты и готовить проект. Для небольшого по площади коттеджа вполне подойдет простейшая однотрубная схема. В остальных случаях проектирование лучше перепоручить профессионалу. А вот монтажные работы выполнить вполне можно и самостоятельно.
Читайте также другие материалы по разделу «Отопление»:
Смотрите также видео о различных схемах
Читайте про другие наши материалы:
Естественно, браться за установку отопительного оборудования, тем более, работающего на газе, в здравом уме никто не будет, не имея за плечами нужного объема знаний и опыта. Однако знать все об этом деле очень полезно. Это поможет вам проконтролировать работу нанимаемого персонала и понять, как лучше оборудовать отопительную систему в своем доме, чтобы она была для вас максимально удобной. Сегодня мы расскажем, как выполняется установка котла отопления в частном доме, на примере газового настенного и напольного вариантов.
Техническая и юридическая подготовка к установке
Техническая часть установки у вас займет не очень много времени – квалифицированные мастера в течение нескольких дней разведут по дому все трубы, установят радиаторы, подключат при необходимости систему теплого пола и, конечно, установят вам сам котел (заливку стяжки, заделку штроб в стенах и прочие мероприятия по отделке в расчет не берем). Куда дольше придется получать на все это дело документы и согласовать работы с надзорными органами – порой на это может уйти целый год. В этой статье мы подробно расскажем вам обо всех важных этапах, которые вам предстоит пройти.
Документация по установке газового отопительного оборудования
Все нормы и правила по установке газового оборудования вы можете изучить в СНиП 31-02-2001. Там все изложено предельно понятно – по этим стандартам монтируется все оборудование в нашей стране. Для того чтобы узнать, как правильно оборудовать котельную, потребуется изучить еще один документ – СНиП 42-01-2002.
Скачать СНиП 31-02-2001
Скачать СНиП 42-01-2002
Интересно знать! Котельная требуется не для всего газового оборудования, а только для оснащенного открытыми камерами сгорания. Для горения газа в таких котлах воздух забирается прямо из помещения, где они установлены, из-за чего он становится сухим. Им тяжело и даже вредно дышать. Объем помещения должен в три раза превышать тот объем воздуха, который расходует котел в течение часа.
Знания нормативов СНиП для установки газового котла будет недостаточно. Дополнительно требуется внимательно изучить ТУ, являющиеся основанием для подключения газового оборудования к центральным подающим магистралям – по ним организуются все работы.
- Владелец дома должен обратиться в контору, отвечающую за газоснабжение по месту расположения объекта недвижимости. В заявлении указывается предполагаемый расход газа – мощность всего установленного оборудования. Самостоятельно расчеты вам делать не придется – этим займутся работники службы, ориентируясь на нормативы СНиП, который мы упомянули ранее.
Установить в жилом помещении можно только котлы с закрытой камерой сгорания, не связанной напрямую с комнатой </p>
- Среднесуточные показатели норм потребления следующие: для газовой плиты – половина куба в сутки; траты на систему ГВС – то же самое значение; отопление жилых площадей – 7-12 м³/с – тут большую роль играет площадь отапливаемых помещений.
- Далее запрос будет рассмотрен специалистами, которые проверят возможность реализации подключения, составят персональные технические условия (ТУ) или выдадут заключение об отказе с мотивированным ответом. Вся эта процедура может растянуться от одной недели до месяца — тут все зависит от оперативности служащих. При возможности, принимайте все меры для их «мотивирования», так как многие, как это не обидно, пользуются своим положением.
- Очень важно, чтобы все технические условия, выданные вам в организации, были неукоснительно соблюдены, иначе при сдаче объекта в эксплуатацию у вас возникнут проблемы — могут заставить все переделать и даже применить штрафные санкции.
- Выданный документ с ТУ, фактически, является разрешением на проведение работ по установке котла. Если вы провели работу до его получения, то установка будет признана незаконной. Не стоит так поступать, так как нормы безопасности могут быть не соблюдены – цена этому слишком печальна, чтобы о ней говорить.
Проект установки газового котла
Следующим этапом на очереди будет составление проекта установки. Сделать его вам могут там же в Горгазе в проектном отделе или специализированной проектной организации, работающей по действующей лицензии. При составлении этого документа в обязательном порядке учитываются все нормы, указанные в технических условиях. Тут же будет разработана схема разведения газовых труб по дому и участку, точка их входа в дом и точка подключения к отопительному газовому котлу.
Проект также должен быть согласован с контролирующими органами. До этого момента приступать к монтажу строго запрещается. Для согласования он отправляется в отдел, который контролирует газоснабжение нужного района и дома в частности. Этот этап так и вовсе может занять около 3-х месяцев.
От автора! Конечно, речь идет о первом запуске оборудования и подведении к дому газовых труб. Если вы просто хотите заменить старый котел на новый, таких проблем не будет – достаточно внести изменение в проект и проверить соответствие нового оборудования техническим условиям. А для тех, кто только строит свой дом – начинайте оформление всех документов как можно раньше. Вы всегда можете провести все внутридомовые коммуникации – трубы, радиаторы отопления, теплый пол, заранее, чтобы потом вам оставалось только установить котел, подключить его, ввести в эксплуатацию и начать пользоваться.
Когда проект отдается на согласование, к нему прилагаются следующие документы:
- Технический паспорт приобретенного котла и его инструкция по эксплуатации.
- Все прилагаемые к нему сертификаты соответствия – по техническим характеристикам и санитарным нормам.
- Результаты экспертизы, что оборудование соответствует всем нормам безопасности.
Все эти документы обязательно прилагаются к газовому оборудованию производителем – бегать за ними никуда не придется.
Если по каким-то причинам проект вам не согласовали, то вы получите мотивированный отказ с перечнем тех действий, которые нужно исполнить перед повторной подачей документов. Если все в порядке, ничто более не мешает вам приступать к установке вашего газового котла.
Как правильно обустроить котельную
Если газовый котел имеет открытую камеру сгорания или его мощность превышает 30 кВт, то установить его можно только в отдельном нежилом помещении, которое должно соответствовать стандартам и нормам, прописанным в СНиП. Чаще всего для этих целей выбирается помещение в подвале, но помните, что так поступить можно только в том случае, если дом у вас одноквартирный.
- Выбрать мощность котла вы вольны по своему усмотрению.
- Общая площадь котельной не должна быть меньше 4 квадратов. Про объем мы уже писали.
- Минимальная высота потолка составляет 220 см – лучше 250.
- В котельной обязательно предусматривается окно для естественного освещения. Его размер также важен — 0,3 м² на каждые 10 кубов объема помещения, но не менее 0,5 квадрата.
Котельная в небольшой гостинице - Ширина входной двери не должна быть меньше 80-ти см. Расстояние от нее до котла нужно оставить свободным, минимум на 1 метр.
- Пол нужно вывести по уровню, что позволит ровно поставить котел. Благодаря этому он будет во время работы издавать намного меньше шума. Будет меньше вибраций, что позволит дольше сохранять все винтовые соединения, подходящие к котлу.
- Стены отделываются только негорючими материалами – обычно это штукатурка и побелка или кафель. Если котел примыкает к каким-либо поверхностях, то в промежутках рекомендуется проложить теплоизоляционные материалы. Под котлом настилается лист железа или кладется керамическая плитка.
- В котельную проводится холодная вода и канализация – тут, думаем, комментарии излишне. Хотя не все поймут, для чего нужна канализация. Требуется она для слива теплоносителя из системы отопления.
Котел находится в середине помещения </p>
- Также проводится и электричество. Используемые розетки должны быть с контуром заземления, подключенного соответствующим образом. Эта мера нужна во избежание поражений электрическим током.
- Обустраивается система дымохода – его тип зависит от вида котла. К дымоходу нужен открытый доступ, чтобы была возможность проводить ревизию оборудования при необходимости.
Дымоход – важная составляющая отопительной системы
О дымоходах нужно рассказать подробнее, так как от их правильной работы зависит не только эффективность оборудования, но и ваша безопасность. Системы вентиляции также оборудуются строго по нормативным документам. К ним предъявляют следующие требования:
- Запрещено соединять вентиляционные каналы и дымоходные, так как продукты горения газа будут поступать в помещение и могут нанести серьезный вред здоровью человека.
Атмосферный и коаксиальный дымоходы - В котельной обязательно предусматривается приточная вентиляция – не важно, если котел работает с коаксиальной трубой. Забор воздуха можно организовать через нижнюю часть наружной стены, в виде вмонтированной металлической решетки, либо входной двери. Размер приточного окна нужно сделать не меньше, чем 1/30 площади всей котельной. Например, котельная у вас 5 квадратов. Делим это значение на 30 и получаем 16 см² – можно, конечно, и больше. Также есть привязка размера к мощности котла – 88 мм² на каждый киловатт, если забор воздуха осуществляется прямиком с улицы, и 300 – если из соседних помещений.
Дымоходы могут проходить через перекрытия строения или по его наружной стене - Дымоходная труба должна быть установлена максимально близко к котлу.
- Диаметр трубы дымохода не допускается использовать меньший, чем выходной патрубок на котле – это серьезно уменьшает тягу.
- Нужно избегать поворотов дымохода на 90 градусов. Всего поворотов должно быть не более 3-х.
- Дымоходы могут изготавливаться из разных материалов — в приоритете керамические и из углеродистой стали.
- Высота и прочие параметры дымохода, влияющие на качество тяги, должны строго соответствовать всем нормам. На рисунке показаны соотношения высоты выступа над кровлей разных типов. Соблюдение этих правил нужны для того, чтобы труба не попала в область ветрового подпора.
Высота дымохода относительно конька крыши </p>
- Если крыша плоская, выходящий дымоход в пике, не считая зонта, должен быть выше нее на 50 см. Если установлен парапет по периметру, от отсчитываем высоту от него.
- Если труба проходит через скат, на высоту влияет ее удаленность от конька крыши. Если отступ составляет менее 1,5 м то дымоход делается выше конька на те же 50 см. Если от 1,5 до 3 м – делается с ним вровень. При больших значениях сохраняют уклон в 10 градусов – вспоминаем правила геометрии.
Немного о газовых котлах
Сегодня на рынке представлено огромное количество моделей газового отопительного оборудования. Кстати, на нашем сайте есть прекрасная статья с рейтингами лучших представителей сегмента. Все эти котлы отличаются набором функционала и общими признаками, про которые мы поговорим в этой главе.
Первое, что нужно знать, сколько контуров подогрева воды в котле должно быть. Что такое контур? В данном случае имеется виду количество систем подогрева воды в корпусе одного устройства. Одноконтурные котлы предназначены только для подогрева воды для системы отопления. Двухконтурные имеют отдельную «цепочку», в которой двигается вода для ГВС, их еще называют комбинированными.
Интересно знать! Одноконтурные котлы можно приспособить и для одновременного нагрева воды для водоснабжения. Для этого к ним подключаются внешние накопительные бойлеры косвенного нагрева.
Большие напольные котлы чаще всего являются одноконтурными. Более того, все рабочие части оборудования (модуль управления, насосы и прочее) тоже вынесены за пределы основного корпуса. Это позволяет организовать благоприятный режим работы для каждого узла без ненужных перегревов и вибраций.
Второе отличие котлов – это способ их установки. Различаю настенные и напольные варианты. Первые по большей части двухконтурные и предназначаются для установки в квартирах и домах площадью не более 200 м². Оборудование это достаточно эффективное. Существуют модели мощностью до 34 кВт, что позволит обогревать небольшой дом даже в северных широтах. Устанавливаются они часто прямо на кухнях.
Напольные котлы ставят только в котельных, в виду их габаритов. Они отличаются повышенной мощностью и высокой энергоэффективностью, хотя тут многое зависит от типа горелки.
Котлы также могут быть конвекционными и конденсационными. Первые – менее дорогие, используют для нагрева воды только тепловую энергию от сгорания топлива. Вторые умеют дополнительно для этого задействовать конденсацию пара. Их КПД находится на очень высоком уровне (95-98%), они очень экономичные.
Также стоит обратить внимание на дополнительный функционал. Например:
- контроль за горением и поджигом;
- защита от закипания и замерзания;
- контроль за уровнем тяги;
- защита от затухания горелки и прочее.
Понятно, что чем «умнее» котел, тем дороже он будет стоить, поэтому смотрите сами.
Разобравшись с функциями оборудования, переходим к подбору его мощности. Это параметр является главным, и отнестись к нему стоит внимательнее.
При расчете нужной мощности необходимо учитывать объем помещений, но так как средняя высота комнат в наших домах редко превышает отметку в 3 м, формула была упрощена и привязана к площади.
Нам понадобится знать всю отапливаемую площадь дома и широту, в котором дом построен. Для разных регионов существуют поправочные коэффициенты на удельную мощность, требуемую для прогрева 10 квадратов площади.
Для юга он составляет 0,7-0,9,; средняя полоса – 1-1,2; умеренный климат – 1,2-1,5 и северные широты – 1,5-2.
Расчет выполняется так. Предположим, что у нас площадь комнат составила ровно 100 м². Делим их на 10 и умножаем на коэффициент. Для юга получим максимум 9 кВт, а для севера – 20. Прибавляем сюда еще 15-20% запаса на случай погрешностей.
Стоит понимать, что такой расчет будет крайне приблизительным, так как на то, как хорошо ваш дом будет прогреваться, влияет множество причин – все они называются источниками теплопотерь. Тут и теплопроводность материала стен знать нужно, и энергоэффективность окон, и утепление кровли, и положение дома относительно розы ветров… Да что уж там – строители плохо закидывали раствор в кладку, из-за чего появлялись щели, через которые холодный воздух постоянно проникает в дом. Все это влияет на общую энергоэффективность строения. В общем, если вам нужны более точные расчеты, советуем воспользоваться онлайн калькулятором.
Калькулятор расчета необходимой мощности газового котла
Монтаж газового котла
Теперь давайте посмотрим, как специалисты производят установку котлов. Напоминаем, что браться за такую работу своими руками можно только с разрешения контролирующего органа.
Таблица 1. Монтаж газового котла
| Шаги, фото | Описание |
|---|---|
|
|
Начинаем с разметки. В этом примере мастера будут вешать настенный котел. В комплекте с ним обычно идет бумажный шаблон, который необходимо прикрепить на стену, сориентировав его по горизонтальному уровню. На шаблоне будут показаны точки крепления котла и монтажной планки под него, а также место выводы для дымохода.Совет! Дымоход можно направлять и в другую сторону. |
|
|
Далее по разметке насверливаем отверстия под крепеж и бурим проход в стене под дымоход. Если стена очень толстая, то советуем обратиться в организацию, занимающуюся алмазным бурением. Они сделают вам максимально ровное и красивое отверстие, в самые короткие сроки. |
|
|
Далее устанавливаем в отверстия пластиковые дюбеля, и на саморезы крепим монтажную планку. Эта деталь идет в комплекте с подавляющим числом моделей. |
|
|
Вешаем котел на стену, попадая монтажными крючками в ответные отверстия на корпусе агрегата. Снизу предусмотрена еще пара отверстий, чтобы закрепить котел окончательно и избавить его от возможных вибраций. |
|
|
Все входные и выходные патрубки в навесных котлах располагаются снизу. Первым подключается газовый контур – смотрите на маркировку и обращайтесь к инструкции котла, чтобы точно знать, что и где находится. На вводной патрубок накручиваем газовый кран. Предварительно резьбу можно уплотнить желтой фум лентой. Убедитесь, что в гайке имеется паронитовая прокладка. Качественно затяните соединение гаечными ключами. Далее на кран подключите гибкую подводку от газовой трубы – правила соединения те же.Внимание! Используйте только специальные подводки для газа. Лучше всего взять сильфонный стальной шланг. |
|
|
Далее подключаются контуры на отопление и ГВС. Опять же, смотрите маркировку. Если ваш котел одноконтурный, то у него будет всего 2 патрубка. В двухконтурном их 4. На отопление подключается подача и обратка, а на водоснабжение подача холодной воды и разводка до сантехнических приборов. На этом входе устанавливается фильтр механической очистки, который периодически придется ревизовать. Такую же примочку можно сделать и на обратке от СО. Подобные меры будут надежно защищать теплообменники котла от засорения. |
|
|
Далее котел подключается к электричеству и производится его первая настройка и запуск. Читайте об этом также в инструкции от производителя.
После установки вас должны снова посетить работники Горгаза и выполнить опрессовку – проверку герметичности всех соединений.
Видео — Установка газового котла
Видео — Подключение газового котла
Используемые источники:
- https://otopleniehouse.ru/sxemy-dlya-montazha-otopleniya/
- https://svoimirukami.guru/ustanovka-kotla-svoimi-rukami/
- https://otoplenie-doma.org/otoplenie-svoimi-rukami-video-i-foto-materialy.html
- https://sdelat-dom.ru/remont/otoplenie/otoplenie-chastnogo-doma/
- https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/ustanovka-kotla-otopleniya-v-chastnom-dome.html
