Газовый счетчик Бетар СГБМ 1 6: паспорт

2017-12-26Содержание:

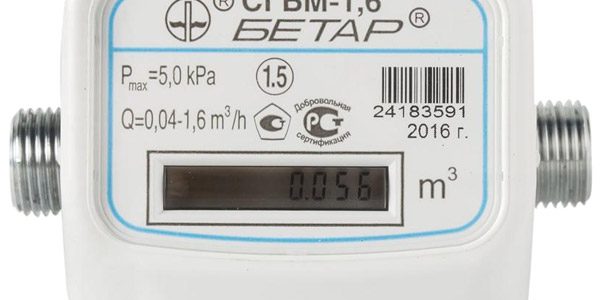

Счетчик газа бытовой Бетар СГБМ-1.6  — предназначен для измерения объема газа при учете потребления газа индивидуальными потребителями. Основная нагрузка: 4-х конфорочные газовые плиты с духовкой. Газовый счетчик эксплуатируется при температуре окружающего воздуха от минус 10°С до плюс 50°С, относительной влажности воздуха не более 95% при температуре 35°С.

Счетчик газа СГБМ — 1.6 Бетар имеет отсчетное устройство в виде ЖКИ, на котором цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.

Питание счетчика

Питание счетчика газа осуществляется от литиевой батареи, обеспечивающей работу счетчика в течении не менее 12 лет с даты выпуска.

В программном обеспечении счетчика газа встроена функция «календарь», защищающая его от несанкционированного отключения питания (запись на дисплее — дата отключения). Имеется возможность ввести температурную компенсацию.

Имеется возможность дистанционного считывания показаний счетчика газа. При плановой поверке и ремонте не требует демонтажа присоединительного элемента. возможно любое направление газа (справа налево и слева направо).

Ознакомьтесь также с этими статьями

Завод-изготовитель гарантирует соответствие качества счетчика газа бытового СГБМ — 1.6 требованиям технических условий при соблюдении условий эксплуатации, транспортирования, хранения и правил монтажа. При несоблюдении требований к размещению и монтажу претензии к качеству работы счетчика газа бытового СГБМ — 1.

Гарантийный срок эксплуатации газового счетчика СГБМ — 1.6 — 18 месяцев со дня ввода счетчика газа бытового в эксплуатацию в пределах гарантийного срока хранения (24 месяца со дня выпуска изделия).

При отсутствии в паспорте записи даты ввода в эксплуатацию время эксплуатации исчисляется с момента изготовления.

Технические характеристики Бетар СГБМ-1.6

Счетчик газа выпускается в четырех модификациях:

• без температурной коррекции;
• без температурной коррекцией с импульсным выходом;
• с температурной коррекцией;
• с температурной коррекцией и импульсным выходом.

Модификация счетчика газа СГБМ-1,6 с температурной коррекцией приводит измеренный объем газа к нормальным условиям (к температуре Т=20 °С).   В конструкции электронного блока применяется оптрон типа KRC357NT, позволяющий применять дистанционный съем показаний, который выдает импульс во внешнюю сеть учета на каждые 10 литров прошедшего газа со следующими параметрами:

• ток внешней цепи оптрона не более 3 мА;
• напряжение на внешней цепи оптрона не более 60 В.

По желанию заказчика импульс выдаваемый оптроном во внешнюю сеть возможно установить на любое количество газа.     В электронном блоке предусмотрена функция «Календарь», которая позволяет определить производилось ли отключение питания в процессе эксплуатации. Вся информация заносится в архив электронного блока, которую возможно прочитать только с помощью специального оборудования.

Идеальный вариант для использования с 4-х конфорочной газовой плиты с духовкой.

Параметры эксплуатации СГБМ-1,6:

• температура окружающего воздуха от -10°С до +50°С,
• относительная влажность воздуха не более 95% при температуре +35°С.

Одно из важных преимуществ данного газового счетчика, установка как на вертикальном, так и на горизонтальном газопроводе.

В комплекте счетчика газа имеется тройник, что позволяет производить опрессовку газопровода без счетчика и дает возможность пользоваться газом, пока счетчик находится на ремонте или поверке.

Технические характеристики СГБМ-1,6

Диаметр условного прохода Ду [мм]	15
Для подключения счетчика к газопроводу на корпусе имеется резьба (по ГОСТ 6357-81)	G ½ -В
Диапазон измерения расхода газа
от Qmin [м3/ч]	0,04
до Qmax [м3/ч]	1,6
Пределы допускаемой относительной погрешности [%]
в диапазоне от Qmin до 0,2 Qmax	+-2,5
в диапазоне от 0,2 Qmax до Qmax (для класса точности 1,0)	+-1,0
в диапазоне от 0,2 Qmax до Qmax (для класса точности 1,5)	+-1,5
Измеряемая среда	природный газ по ГОСТ 5542-87, сжиженный углеводородный газ по ГОСТ 20448-90
Давление измеряемой среды, не более [кПа]	5,0
Межповерочный интервал [лет]	12
Средний срок службы счетчика [лет]	12
Масса счетчика, не более [кг]	0,67
Габаритные размеры счетчика, не более [мм]	70×88×76

Имеется возможность дистанционного считывания показаний счетчика газа. При плановой поверке и ремонте не требует демонтажа присоединительного элемента. возможно любое направление газа (справа налево и слева направо).

Советуем к прочтению другие наши статьиОпубликовано статей: 3202Комментариев: 0Здравствуйте! Меня зовут Евгений. Я увлекаюсь изготовлением различных дизайнерских изделий, а также станков и инструментов, в свободное от работы время. На страницах этого сайта я буду публиковать различные статьи на тему технического творчества — изготовления различных вещей, приборов, инструментов и станков в домашних условиях своими руками.

Газовый счётчик СГБМ-1.6 – измерительный ультразвуковой прибор для определения количества кубометров потреблённого газового топлива. Аппарат рассчитан на использование индивидуальными потребителями в условиях дома или квартиры, коммунального или промышленного предприятия с незначительным объёмом расхода – до 1,6 куба в час.

Вид счётчика – СГБМ-1.6

Устройство и принцип работы

Изделие выполнено с использованием следующих деталей:

• герметичного корпуса;
• расходного датчика, включающего струйный блок и пневматический электропреобразователь;
• электронной платы, обрабатывающей сведения и выводящей данные на жидкокристаллический дисплей;
• литиевой батареи;
• крышки;
• температурного датчика – устройства термической коррекции показаний (для соответствующей модификации).

Разобранный счётчик СГБМ

Отдельные модели комплектуются импульсным выходом, передающим сведения на централизованную систему учёта.

Акустические колебания газовой смеси, проходящей через струйный блок, преобразуются в электрические импульсы, сообразные величине расходных показателей. Информация обрабатывается электронной платой и отображается на жидкокристаллическом дисплее.

При наличии функции термической коррекции объём газа корректируется до показателей, аналогичных расходу при температуре газа в пределах 20 градусов.

Технические характеристики

Характеристики	Значение
Измеряемая среда
Номинальный диаметр, DN, мм	15
Максимальный расход, Qмакс, м.куб./ч	1,6
Номинальный расход, Qном, м.куб./ч	0,8
Минимальный расход, , Qмин, м.куб./ч	0,04
Рабочее давление, кПа, не более	5
Температура измеряемой среды, °С	-10… +50
Пределы допускаемой относительной погрешности при нормальных условиях, %, в диапазоне расходов:
Изменение относительной погрешности, вызванное отклонением температуры окружающего воздуха измеряемой среды от нормальной в пределах рабочего интервала температур на каждые 10°С изменения температуры, %, не более	±0,5
Потеря давления при максимальном расходе, мм вод. ст. (кПа), не более	160 (1,6)
Емкость отсчетного устройства, м.куб.	99999,999
Масса, кг, не более	0,67
Габаритные размеры, мм, не более	70×88×76
Условия эксплуатации:
Средняя наработка на отказ, ч, не более	110000
Нормативный срок службы, лет	12
Межповерочный интервал, лет	12
Цена, рос. руб.	от 1710

Документация прибора

Руководство по эксплуатации: Смотреть

Свидетельство СИ: Смотреть

Описание типа: Смотреть

Сертификат соответствия: Смотреть

Гарантия на прибор

Изготовитель гарантирует безаварийную работу газомера на протяжении 6 лет от даты производства. Гарантийные обязательства распространяются на продукцию при условии соблюдения требований по перевозке, монтажу и использованию, указанных в руководстве изготовителя.

Рекламации принимаются производителем или его официальными представительствами, если предъявляемая продукция не пострадала от механического воздействия и сопровождается руководством по эксплуатации, оформленным надлежащим образом.

Преимущества прибора

Изделие характеризуют следующие достоинства:

• компактность и небольшая масса, допускающие возможность установки в условиях стеснённого пространства;
• современный дизайн;
• длительный срок эксплуатации и гарантия производителя;
• низкая погрешность учёта данных;
• функция термической коррекции учётных характеристик (для соответствующего исполнения);
• возможность дистанционной передачи показаний;
• приемлемая цена;
• качество изготовления и простота конструкции;
• большой временной промежуток между поверками, не вызывающий необходимости проведения работ до окончания нормативного срока службы;
• надёжная защита от фальсификации данных;
• присутствие импульсного выхода для дистанционного контроля объёма потребления ресурсов (для отдельных модификаций).

Разновидности счётчика

Изготовитель предлагает следующие модификации устройства:

• класса точности 1,0 или 1,5;
• снабжённые импульсным выходом или без него;
• предусматривающие возможность температурной коррекции показателей (обозначаемой индексом “ТК” в маркировке) или без указанного датчика.

Импульсный выход

У моделей, снабжённых импульсным выходом, импульсы формируются оптроном, размещённым на электронной плате. Один сигнал соответствует 10-ти литрам газа. Импульсный выход позволяет удалённо контролировать показания счётчика и отличается следующими характеристиками:

• электротоком внешней цепи – до 3 мА;
• выходным напряжением – не выше 35 В;
• продолжительностью сигнала – до 15 мс.

Почему не показывает дисплей

Если изображение на дисплее отсутствует, это говорит о следующих проблемах:

• дефекте или повреждении электронной платы;
• недостаточном  заряде батареи или плохом контакте её подсоединения.

Частичное отсутствие разрядов числа на дисплее возможно при механическом повреждении устройства.

Возможны краткосрочные сбои вывода данных от воздействия электромагнитных помех, создающихся расположенными рядом электроприборами. Продолжительность исчезновения изображения не превышает 10-ти секунд и не оказывает влияния на показания счётчика.

Замена батарейки

В газомере используется литиевый элемент питания. Возможно применение двух вариантов батареи, в зависимости от модификации электронной платы:

• ER14505 размера АА, с величиной напряжения 3,6 В;
• CR2477 на 3 В.

Батарейка установленная в счётчике – СГБМ-1.6

Для замены батарейки следует снять крышку, что связано с необходимостью нарушения заводского пломбирования. Операция производится в условиях сервисного центра изготовителя или лицензированной компании.

Для замены элемента питания необходимо:

1. Демонтировать прибор.
2. Снять крышку.
3. Отпаять элемент питания с электронной платы.
4. Установить аналогичную новую батарейку, припаяв контакты. Важно обеспечить правильность расположения полюсов.
5. Убедиться в работоспособности дисплея.
6. Собрать аппарат и установить на место эксплуатации.

Снятие показаний

Для снятия учётных сведений необходимо:

Снятие показаний со счётчика – СГБМ

1. Переписать значение на экране(жёлтый прямоугольник), без учёта дробных долей числа (указанных правее точки в красном прямоугольнике).
2. От результата вычесть данные прошлого замера.
3. Разность умножить на величину расценки кубометра газа.

Можно ли сэкономить

Учитывая незначительные объёмы расхода, на которые рассчитана данная модель, установка прибора обеспечит экономию потребителю, благодаря оплате за использованные кубометры вместо расценок по нормативам.

Потребитель может сэкономить, установив современные приборы, отличающиеся малыми расходными параметрами, исключив утечки газа или прибегнув к другим источникам энергии.

Аппарат разработан с конструкцией, исключающей самовольное снижение показаний за счёт надёжно защищённого программного обеспечения и доступности функции дистанционного контроля.

Установка счётчика

Монтаж прибора производится специализированной компанией, получившей лицензию на указанный вид работ, по согласованию с коммунальной организацией, поставляющей голубое топливо. Стоимость установки – в пределах 6 – 8 тыс. рублей, в зависимости от региона.

Места разрешённой установки и способ монтажа

На установку разрабатывается индивидуальный проект, учитывающий особенности объекта, государственные стандарты и требования изготовителя. Допускается вертикальное или горизонтальное размещение прибора.

Установленный счётчик пломбируется контролирующей организацией. Представитель коммунальной компании отмечает дату установки путём соответствующей записи в руководстве аппарата.

Всем доброго времени суток, сегодня к нам попал газовый счетчик Бетар СГБМ 1.6. Сегодня рассмотрим что это за прибор и как ведется учет газа расскажем о технических характеристиках и о том как заменить батарейку если она села.

Бетар 1.6 предназначен для измерения потребления газа, в бытовом индивидуальном пользовании. Данный счетчик предназначен для эксплуатации с основной потребляемой нагрузкой — стандартная 4-х комфорочная плита с духовкой.

Счетчик имеет небольшие размеры — 70х88х76 мм. Эксплуатационная среда Бетар СГБМ 1.6 это температура от минус 10 до плюс 50 градусов. Счетчик может быть установлен как в вертикальном так и горизонтальном положении.

Для снятия показаний на счетчике имеется жк дисплей на котором выводится показания израсходованного количества газа нарастающим итогом. Цифры до точки слева направо это кубометры которые учитываются при расчете суммы к оплате, именно их переписывают.

Поверку прибора как указано в технических характеристиках необходимо проводить раз в 12 лет, но и средний срок службы прибора 12 лет. Поэтому стоит задуматься целесообразно ли делать проверку или проще заменить прибор.

Питание газового счетчика осуществляется от литиевой батареи, которой должно хватить на 12 лет.Во время эксплуатации газового счетчика Бетар шума и каких либо создаваемых помех для радиоприборов не выявлено.

Цена газового счетчика Бетар сгбм 1.6 в среднем по России составляет 1700 рублей.

Основная проблема счетчика в том что при заявленном сроке службы в 12 лет, батарейки на нем хватает всего на 5-6 лет. Если у вас потух или выключился экран, то на 99% у вас села батарейка. Если вы захотите поменять ее то просто так у вас сделать это не получится, позвонив на завод изготовителя нам сказали что батарейка припаяна к плате, и нужно менять целиком с платой либо отправить прибор на завод где платно произведут ее замену.

Замена батарейки

Если села батарейка и вы не хотите покупать новый счетчик или отправлять его на платный ремонт на заводе, то можно ее заменить, там установлена батарея на подобие пальчиковой, но запаяна напрямую к контактам. Если вы хотите заменить то придется поработать с паяльником. Для открывания крышки сбоку есть ушко которое нужно поддеть отверткой. Открыть крышку, отпаять контакты и приобрести такую же батарейку в магазине электроники.

Производители Бетар могли бы сделать и более простой замену батарейки, а не тянуть деньги с пользователей, либо сделать продолжительность работы батареи равной хотя бы сроку службы прибора.

Более подробная инструкция по тому как заменить батарейку в приложенном видео

<center></center><index>

Счетчик газа Бетар СГБМ 1.6 используется частными потребителями в коммунально-бытовых хозяйствах. Прибор рассчитан на непрерывный режим работы в течение 12 лет, начиная с момента выпуска. Устройство выделяется компактными размерами, удобством установки и обслуживания.

Оборудование не издаёт шумов и вибраций, не излучает электромагнитных помех.

Конструкция газового счётчика

Бетар СГБМ 1.6 выполнен в виде пластиковой коробки с ЖКИ дисплеем на лицевой панели. Счётчик состоит из двух модулей. Первый — датчик расхода газа, второй – электронная схема. Для питания электроники используется литий-ионная батарея.

Бетар СГБМ 1.6 может работать при температуре окружающей среды от минус 100С до плюс 500С. Давление газа не должно превышать 5 кПа, что соответствует газопроводам низкого давления используемых в индивидуальных застройках.

Варианты исполнения прибора

Устройство учёта Бетар 1.6 выпускают в четырёх вариантах:

• с применением коррекции по температуре;
• без коррекции по температуре;
• с применением коррекции по температуре и импульсным выходом;
• без коррекции по температуре и импульсного выхода.

Установка счётчика

Компактные размеры Бетар 1.6 позволяют более незаметно вписать его в интерьер помещения. В отличие от механических, СГБМ 1.6 легко установить внутрь шкафа, скрыть за полкой. Подключение к газопроводу осуществляется без использования дополнительных соединительных деталей с помощью накидных гаек. В набор оборудования входит тройник, позволяющий пользоваться газом, производить опрессовку газового трубопровода в то время, когда в прибор в ремонте или испытаниях.

Установку электронного счетчика выполняют специализированные монтажные организации, имеющие право на проведение данных работ!

Показания прибора учёта

Как упоминалось, выше прибор оборудован монохромным экраном для контроля над объёмом потребленного газа. Счётчик способен отображать информацию с точностью до одной тысячной единицы измерения. В компанию поставщика газа передаются данные только за целые кубометры. Кроме визуального отображения Бетар 1.6 может передавать информацию в автоматизированную систему учета энергоресурсов и систему «Умный дом». Высокий уровень электромагнитных помех может вызвать сбой индикации устройства, но показания будут сохранены в памяти устройства. Счётчик газа СГБМ 1.6 Бетар оборудуется функцией коррекции показаний по температуре. Устройство производит правку объёма потреблённого газа к идеальным условиям — температуре 200С. Благодаря этой функции абонент оплачивает реальный объём, без влияния коэффициента расширения, газа.

Ремонт Бетар СГБМ 1.6

По заявлению производителя срок служба батареи 12лет. Но по многочисленным отзывам пользователей прибора батарея не прорабатывает семи лет. В результате разряда экран счётчика отключается и абонент не может контролировать и снимать показания. Особое опасение у пользователей вызывает возможность потери данных с прибора учёта. Производитель предусмотрел степень риска и снабдил устройство не зависимой от батареи память и функцией «Календарь». Эта функция позволяет проверить, с помощью специального устройства, было ли отключение питания. Предприятие-изготовитель требует, чтобы все ремонтные работы производились в специализированном сервисном центре, но многие делают ремонт своими руками.

Весь ремонт сводится к замене литиевой батареи. Пластиковый корпус прибора легко снимается и из схемы счётчика выпаивается аккумулятор. На его место устанавливается новая батарея. Во время снятия корпуса нарушается целостность бумажной пломбы, однако внутри устройства наклеена запасная пломба. Работоспособность счётчика возобновляется сразу после присоединения батареи.

Паспорт устройства

В комплект поставки входит само устройство паспорт устройства и в качестве опции методика поверки счётчика. В паспорте подробно изложены все технические характеристики, принцип действия, описано программное обеспечение прибора. Подробно расписана последовательность подключения прибора с приложением схемы его установки.

Газовый счётчик Бетар СГБМ 1.6 отвечает всем современным критериям, предъявляемым к приборам учёта. Небольшой вес, компактность и ремонтопригодность подталкивают к установке именно этой модели.

</index>

Газовый счетчик Бетар СГБМ 1.6 предназначен для бытового индивидуального использования, он измеряет потребление газа основной потребляемой нагрузки – стандартной четырех-комфорочной плитой.

СГБМ 1.6 счетчик газа имеет небольшие размеры. Прибор корректно работает и может использоваться в температурном диапазоне от десяти градусов мороза до пятидесяти градусов тепла. Устройство может устанавливаться вертикально или горизонтально.

Компактный небольшой счетчик пользуется популярностью и активно применяется для измерения потребляемого ресурса в жилищно-коммунальном частном и бытовом хозяйстве. Приборы обладают удобными характеристиками: не издают шума, помех для работы электроприборов, не вибрируют и не являются источником загазованности.

Счетчик газа СГБМ 1.6

Описание

Малогабаритный расходомер газа СГБМ 1.6 удобен в использовании. Он может устанавливаться без вспомогательных соединительных компонентов. При необходимости трубопровод опрессовывается без устройства учета, при выходе счетчика из строя или вынужденном демонтаже для ремонта. Потребитель сможет продолжать использовать ресурс.

Благодаря температурной коррекции, измеренный объем ресурса может приводиться к стандартным условиям, и потребитель оплачивает только полученный газ, независимо от сезонной температуры ресурса.

Электронный блок расходомера имеет функцию, позволяющую определять, отключался ли блок питания. В архиве сохраняется важная информация, потребитель не может корректировать ее. Прочитать данные можно только с помощью специально адаптированного оборудования.

Импульсный выход позволяет снимать показания дистанционно.

Для снятия показаний на приборе имеется жидкокристаллический экран.

На него выводится информация относительно израсходованного ресурса. Для расчета учитывают цифры до точки с левой стороны цифрового ряда.

Технические характеристики

Счетчики газа бытовые СГБМ 1.6 выпускаются в нескольких модификациях:

• С температурной коррекцией.
• Без температурной коррекции.
• С импульсным выходом без температурной коррекции.
• С импульсным выходом с температурной коррекцией.

Параметры эксплуатации газового малогабаритного счетчика СГБМ 1.6 следующие:

• Температурный диапазон окружающей среды от десяти градусов мороза до пятидесяти градусов тепла.
• Допустимая влажность воздуха – до девяноста пяти процентов.

СГБМ 1.6

Счетчик газа СГБМ 1.6 при наличии импульсного выхода позволяет считывать показания удаленно. Преимуществом прибора является то, что при ремонте или во время поверки не нужно демонтировать присоединительный элемент. Устройство одинаково эффективно применяется на трубе с любым направлением газа, поскольку есть право- и левосторонние устройства.

Средний срок службы и межповерочный период счетчика Бетар составляют двенадцать лет.

Установка счетчика

Приобретая малогабаритный компактный прибор учета газа, пользователь задается вопросом, как установить счетчик. На кухне он практически не заметный, не портит дизайн помещения. Установка устройства возможна на вертикальном или горизонтальном участке газопровода. Присоединительные муфты позволяют осуществить установку быстро и без использования специального оборудования. Важным моментом является возможность установки прибора учета только в помещении. Электронное наполнение прибора может не выдержать перепада внешних температур.

Монтаж производится согласно инструкции, которая прилагается к газовому счетчику. Расстояние от газового прибора должно быть не менее десяти сантиметров. Не рекомендуется рядом с расходомером располагать холодильник, так как он может искажать результаты. Установка счетного механизма производится специалистами соответствующей службы.

Установка счетчика

Пользователи, установившие счетчик СГБМ, отмечают его преимущества перед другими подобными приспособлениями:

• удобное монтирование;
• разные вариации установки в системе газоснабжения;
• прочность и качество;
• надежность работы;
• продолжительный межповерочный интервал, совпадающий с гарантийным термином;
• отсутствие шума во время работы;
• разнообразие модификаций;
• малый вес;
• небольшие размеры;
• полный комплект необходимых элементов для монтажа.

Питание счетчика осуществляется за счет батареи из лития. Если батарея по какой-либо причине не будет работать, информация о потребленных кубометрах не будет выводится на жидкокристаллическое табло. Замена батареи производится редко. Согласно утверждениям производителей, это происходит не чаще раза в десять-двенадцать лет.

Остановка счетчика

Масса информации в интернете о том, как остановить счетчик для уменьшения суммы в квитанции, нередко заставляет потребителей задуматься над вопросом. Применение непроверенных и запрещенных способов с большой вероятностью повредит устройство и станет причиной возникновения аварийной ситуации. Нередко можно встретить упоминание о неодимовом магните, который остановил счетчик или заставил счетный механизм замедлить свою работу. На самом деле, сильное магнитное поле повредит устройство, что повлечет за собой дополнительные расходы на приобретение нового прибора, выплату штрафов. Сотрудники газовой службы легко смогут выяснить факт несанкционированного воздействия на расходомер газа.

Информация о сертификате

Сертификат Федеральное агентство по техническому регулированию и метрологии выдало сертификат Бетар СГБМ 1.6 соответствия устройства стандартам и основным критериям. Испытания и исследования подтвердили, что расходомер соответствует нормативным документам ГОСТ.

Также устройство имеет другие разрешительные документы, паспорт и свидетельство об утверждении типа средств измерений.

Приобретая малогабаритный компактный прибор учета за потребленным ресурсом, пользователь получает надежный качественный счетчик, удовлетворяющий основные запросы и требования к подобным устройствам.

Используемые источники:

• https://evmaster.net/schetchik-gaza-betar-sgbm-1-6
• https://myschetchik.ru/gaza/sgbm-1-6
• https://schetchik-info.ru/schetchik-gaza-betar-sgbm-1-6/
• https://okommunalke.ru/schetchiki/betar-sgbm-1-6
• https://schetchik-info.ru/schetchik-gaza-sgbm-1-6/
