Газовый счётчик Омега G4 РЛ (G6 РЛ) – измерительный прибор ротационного типа от украинского производителя. Изделие предназначено для бытовых потребителей или организаций при низких (до 0,005 МПа) и средних (до 0,3 МПа) показателях давления газа в системе и могут эксплуатироваться как в качестве индивидуального устройства, так и в составе централизованной системы.
Вид счётчика – Омега G4 PЛ
Устройство и принцип работы
В едином корпусе прибора размещены два основных узла:
- измеритель, в отдельном корпусе которого встроены два восьмиконечных ротора, вращающихся в противоположных направлениях на подшипниковых опорах и синхронизируемых шестернями;
- счетный механизм механического или электронного типа.
Объём газа определяется числом заполнений объёма свободного пространства внутри корпуса. За один оборот вращения роторов, соответствующий чётко определённой величине показаний, газовая смесь четырежды заполняет измерительное пространство. Система подсчёта зависит от типа модели:
- в механической – от оси ротора привод непосредственным контактом или через магнитную муфту передаётся на счётный механизм, с отображением итоговых показаний на роликовом табло;
- в электронной – датчик оборотов, соответственно вращению ротора, передаёт сигналы на плату счётного устройства. После обработки сведения выводятся на жидкокристаллический дисплей.
Дистанционный контроль данных осуществляется у электронных моделей телеметрическим выходом, в зависимости от модификации производящим передачу сведений по проводному или радио каналу.
Технические характеристики
| Характеристики | Значение | |
|---|---|---|
| Типоразмер | G4 | G6 |
| Измеряемая среда | ||
| Максимальный расход, Qмакс, м³/ч | 6 | 10 |
| Номинальный расход, Qном, м³/ч | 4 | 6 |
| Минимальный расход, Qмин, м³/ч | 0,06 | 0,08 |
| Порог чувствительности (начало учета расхода), Qstart, м³/ч | 0,016 | |
| Пределы допустимой относительной погрешности при выпуске из производства, %, в диапазонах: | ||
| Максимальное избыточное давление измеряемого газа, кПа | 50 | |
| Диаметр условного прохода штуцеров (трубы), мм | 20 | |
| Габаритные размеры, не более, мм | 160 х 100 х 100 | |
| Масса, не более, кг | 2,3 | |
| Диапазон температуры рабочей и окружающей среды, °С | -25… +50 | |
| Нормативный срок службы, лет | 20 | |
| Межповерочный интервал, лет | 8 | |
| Цена, рос. руб. | от 2800 |
Документация прибора
Паспорт: Смотреть
Свидетельство СИ с описанием типа: Смотреть
Техническое описание: Смотреть
Сертификат соответствия (отсутствует): Смотреть
Гарантия на прибор
Продолжительность гарантии на изделие – 2 года от даты установки, в пределах 3-х лет с момента производства. Гарантия распространяется на случаи выявления заводского брака и предполагает бесплатное проведение технического обслуживания, ремонта или замены устройства при условии предъявления паспорта изделия и отсутствии следов нарушения режима транспортировки, монтажа и эксплуатации аппарата.
Преимущества прибора
Газомер характеризуется следующими положительными качествами:
- безопасностью в эксплуатации, долговечностью и надёжностью;
- современной конструкцией и дизайном;
- небольшими габаритами;
- стойкостью к повышенной влажности воздуха окружающей среды;
- простотой в обслуживании и снятии показаний;
- легкостью установки;
- наличием функций удалённой передачи и температурной коррекции данных (в зависимости от модификации);
- приемлемой ценой;
- низкой погрешностью измерений;
- надёжной защитой от самовольного воздействия.
Обратите внимание! Счётчик не прошёл сертификацию на соответствие требованиям безопасности в государствах Таможенного союза.
Разновидности счётчика
Производится модели, отличающиеся наличием:
- механического счётного устройства (буква “М” в маркировке)
- аналогичная модель, снабжённая магнитной муфтой (“МФ”);
- электронной системы подсчёта (“Э”).
В зависимости от типа выходного сигнала предлагаются электронные модели:
- с телеметрией (“Д”);
- с импульсным генератором высокой частоты (“В”).
По типу канала связи приборы выпускаются:
- электронные с проводной телеметрией (“ПК”);
- с радиомодулем (“РК”).
Телеметрия
Электронные модели снабжены телеметрической системой, в зависимости от модификации, позволяющей передавать информацию посредством проводного соединения или радиосигнала.
Снятие показаний
Сведения о количестве потреблённых кубометров отображаются на роликовом табло, содержащем 5 разрядов целого числа(синий прямоугольник) и 3 – дробной составляющей(красный прямоугольник), или жидкокристаллическом дисплее, также разделяющем указанные части показаний.

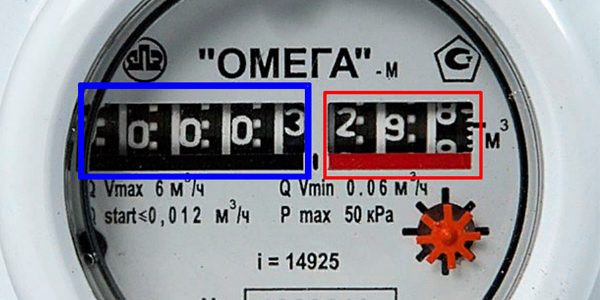

Снятие показаний со счётчика – Омега РЛ G6 И G4
Последовательность процедуры снятия показаний:
- Переписывается целое число кубометров, без учёта дробной доли.
- Вычитается значение, записанное месяцем ранее.
- Объём перемножается на величину тарифа.
Можно ли сэкономить
Конструктивное исполнение прибора не позволяет вмешаться с целью снижения фактических показаний. Кроме самого факта установки газомера, способствующего снижению размеров счетов за газ по сравнению с нормативными тарифами, потребитель может сэкономить традиционными способами – рациональным использованием ресурсов, исключением утечек и установкой приборов с экономичными характеристиками.
Установка счётчика
Установка прибора обойдётся в сумму до 8 тысяч рублей. Для выполнения работ привлекается исполнитель, получивший лицензию и разрешение государственных контролирующих инстанций.
В процессе монтажа должны обеспечиваться требования изготовителя и разработанной индивидуальной проектной документации.
Схема и способ монтажа Омега РЛ G4 И G6
В паспорте подробно расписана установка прибора. Его вы можете найти в разделе документация сразу после технических характеристик.
По результатам установки, после опломбирования устройства, работник коммунальной организации производит соответствующую запись в паспорте газомера.
Данный счётчик предназначен для обеспечения учёта расходуемой газовой смеси в системах бытового и коммерческого газоснабжения. Он устанавливается в городских квартира, частных домовладениях, предприятиях бытового и офисного назначения. С его помощью разрешается проводить измерения в газовой среде соответствующей требованиям ГОСТ 5542. Он способен работать в системах с максимально допустимым объёмом до 6 кубических метров в час.
Устройство счётчика
Конструкция счётчика включает следующие элементы:
- корпус;
- два ротора (расположены перпендикулярно и вращаются во встречных направлениях);
- на валах роторов расположены шестерёнки (с их помощью производится синхронизация вращения);
- ось одного ротора соединена с масштабирующим редуктором счётного механизма;
- корпус герметично закрыт верхней и нижней крышкой (в верхней крышке расположено смотровое стекло);
- механический измерительный прибор барабанного типа (имеет восемь разрядов для демонстрации потреблённого объёма)
В основу работы положен принцип преобразования давления поступающего газа во вращательное движение роторов, с последующей его передачей через редуктор к индикаторному механизму.
Технические характеристики
Технические характеристики счётчика ОМЕГА G6
Срок службы прибора
Качественное изготовление и высокая надёжность конструкции обеспечивает аппарату средний срок службы минимум 20 лет.
Межповерочный интервал
Изготовитель допускает проведение плановых поверок один раз в 8 лет. Этого достаточно для сохранения заявленной точности измерений.
Стоимость счётчика
Цена на один прибор розничной торговой сетью установлена около 3000 рублей. На интернет площадка эта величина может быть существенно ниже.
Преимущества прибора
Опыт эксплуатации и качество сборки показали имеющиеся преимущества этого устройства по сравнению с существующими аналогами. К ним относятся:
- применение современных конструкторских решений и материалов;
- современный эргономичный дизайн;
- надёжность и долговечность работы;
- высокая безопасность эксплуатации;
- обладает функцией самоочищения;
- сохранение метрологических и потребительских характеристик в течение всего заявленного срока службы;
- хорошая стойкость к изменению влажности окружающей среды (вплоть до 98%);
- не критичен к изменениям давления, скорости и плотности потока газовой смеси в системе;
- невысокие массогабаритные характеристики;
- не требует дополнительного обслуживания;
- достаточно просто монтируются в газовую систему.
Как снять показания
Показания снимаются с первых пяти барабанов, расположенных слева от разделительной запятой(жёлтый прямоугольник). Правые значения расположенные после запятой не учитывают при снятии показаний(красный прямоугольник).
Рекомендуем: Газовый счётчик Берестье КГ 4 — описание и преимущества
Чтобы определить сколько израсходовано кубов, нужно: Всего кубов = числа на табло — числа на табло месяц назад.
Чтобы узнать сумму которую необходимо оплатить: Cумма оплаты = всего кубов * на расценку за 1 куб газа.
Модификации
Дальнейшая модификация этого прибора учёта предполагает замену механического счётного устройства на цифровой электронный счётный модуль. Цифровая индикация, наличие карты памяти, блока обработки с процессором и программным обеспечением позволит осуществлять его подключение в единую систему учёта потребителей газа. Данная модификация получила наименование ОМЕГА (РЛ) G6.
Можно ли остановить счётчик магнитом
Конструкция счётчика не подвержена воздействию внешних магнитных полей. Поэтому замедлить изменение показаний или остановить их не удаётся.
Установка счётчика
Прибор достаточно не прихотлив, но при установке следует учитывать требования предприятия, предъявляемые изготовителем к проведению монтажных работ и способу его установки. К этим требованиям относятся:
- аппарат устанавливают в сухом отапливаемом помещении;
- перед установкой следует убедиться в свободном вращении роторов (это можно сделать, подав во входной штуцер воздух, что должно привести к вращению ротора и изменению показаний на индикаторе);
- провести подготовительную очистку части входного и выходного участков газопровода;
- добиться совмещения направления осей входной и выходной трубы газовой системы (не соблюдение этого требования может привести к деформации входного и выходного штуцеров счётчика, к появлению вибрации во время работы и касанию роторов о корпус прибора);
- монтаж производится с применением шаблона, который входит в комплект устройства;
- целесообразно его устанавливать на вертикальном участке газопровода сохраняя при этом направление потока газовой смеси с направлением указанным стрелкой на корпусе прибора;
- запрещается устанавливать аппарат в нижней части газопроводы, особенно ниже спускной трубы (это может привести к накоплению конденсата и даже твёрдых частиц);
- выбирая место для установки, следует предусмотреть монтаж входного фильтра и доступность для снятия показаний.
В паспорте счётчика есть схема монтажа при помощи гибкого шланга, сварка не понадобится!
Технический паспорт счётчика Омега РЛ G6 и G4
Отсутствие газового расходомера в помещении превращает оплату коммунальных платежей в непосильную задачу для многих потребителей. Начисление по нормативным тарифам обязывает оплачивать максимальное количество газа с учетом каждого проживающего в квартире или доме. если жильцов два-три и более, суммы набегают очень большие. По этой причине установка газового счетчика – возможность платить только за фактически потребленный газ.
Приобретение газового счетчика не должно быть спонтанным. Покупателю необходимо внимательно изучить существующий рынок и выбрать прибор учета, отличающийся качеством, практичностью, точностью.
Газосчетчик Омега G4 выгодно отличается от многих существующих вариантов и входит в число приборов, признанных лучшими.
Расходомер газа Омега G4 РЛ предназначен для контроля за потреблением ресурса в бытовых и производственных сегментах.
Описание
Газовые счетчики Омега
Газовый счетчик Омега G4 выполнен в двух вариантах. Потребитель может приобрести прибор учета лево- и правостороннего типа. Расходомер G4 РЛ оснащен радиоканалом, позволяющим передавать данные в сеть учета. Кроме газа, счетчики могут учитывать другие неагрессивные газы, благодаря чему, практикуется их установка в частных хозяйствах и квартирах.
Прибор учета газа Омега ЭТК GSM G4 – механическая диафрагмальная конструкция. Диафрагма считывает объем проходящего газа и передает информацию в счетный узел. Там производится итоговый подсчет показаний, результат выдается на внешнее табло. Такой способ контроля позволяет получать максимально точные результаты с невысокой погрешностью до трех процентов.
Счетчик газа РЛ G4 имеет два вида исполнения, в зависимости от стороны подачи газа. Это облегчает монтаж и позволяет приобрести прибор, независимо от особенностей подачи.
На счетчик газа Омега ЭК G4 распространяется двухлетняя гарантия от производителя.
Высокоточный измерительный прибор NPM G4 Омега сочетает в себе внешнюю привлекательность, высокое качество исполнения и точность измерения.
Технические характеристики
Срок эксплуатации счетчика – двадцать лет. Временной промежуток между поверками – десять лет. Вес устройства до заполнения – менее двух килограммов. Компактные габариты позволяют располагать устройство даже на небольших по размеру участках. Роторный счетчик имеет лаконичный дизайн, который гармонично вписывается в помещение любого стиля и не портит его.
Контроллер газа ротационного типа новатор G4, РЛ право-и левостороннего исполнения предназначается для измерения прошедшего газа. Прибор оснащен электронным термометром, автоматически приводит измененный объем к температуре двадцать градусов тепла. Имеется канал для передачи информации и калибровки устройства в автоматическом режиме.
Пользователи, приобретшие газосчетчик арсенал G4рл отмечают высококлассность работы устройства на протяжении всего заявленного срока эксплуатационных возможностей.
В инструкции находится описание параметров технические характеристики газового счетчика.
Главные достоинства и преимущества
Счетчики газа бытовой Омега G4
Счетчик газа бытовой Омега G4 обладает характеристиками, которые позволяют ему входит в число лучших газовых контроллеров. Пользователи положительно отзываются о приборе, отмечая следующие преимущества:
- модернизированное и тщательно продуманное устройство;
- простой дизайн;
- надежность;
- простота установки;
- стабильность работы и точность показаний;
- наличие защитных покрытий;
- блокиратор обратного хода;
- оптимальная стоимость.
Счетчик газа ротационный G4 РЛ характеризуется высокими техническими характеристиками. Продолжительный срок службы и большой межповерочный интервал, небольшие габариты делают применение расходомера простым и удобным. Исключены несанкционированный доступ к работе устройства и воздействие на точность работы. Встроенная защита предупреждает нарушение работы устройства и защищает его от механического воздействия.
Продукт газоснабжения ижевск счетчик газа РЛ G4 обладает такими достоинствами:
- невысокий уровень шума во время работы;
- простота монтажа и возможность установки прибора в удобном исполнении;
- соответствие стандартам;
- прочный корпус, аккуратный дизайн.
К комплектации прилагается технический паспорт и сертификат качества.
Способы остановить счетчик Омега G4
Несмотря на надежную защиту ротационного счетчика, некоторые «умельцы» умудряются остановить магнитом Омега G4. Многочисленные предложения продавцов магнитов обещают легкую и простую остановку устройства, снижение сумм к оплате. Но нигде не озвучивается факт, что при воздействии магнитного поля на газовый расходомер данной модели, он выходит из строя, начинает некорректно работать и вместо обещанной прибыли пользователь получает массу проблем, финансовые расходы. Задаваясь вопросом, как остановить газосчетчик, помните о негативных последствиях.
Специалисты коммунального хозяйства прекрасно осведомлены о способах воздействия на прибор. Производители постоянно модифицируют работу контроллеров, что осложняет воздействие на счетчик нечестными пользователями.
Информация о сертификате
Сертификат
Высокое качество приборов учета газа подтверждается сертификатами качества, выданными государственными контролирующими организациями. Счетчик газа Омега G4 соответствует нормативным документам ГОСТ. Качественная работа, точность измерений и продолжительность службы подтверждается сертификатом счетчика. Разрешительные документы выдаются после проведенных тестирований прибора учета уполномоченными организациями.
В комплекте прилагается паспорт, содержащий необходимую информацию относительно сертификатов соответствия стандартам ГОСТ. Приобретая газовый счетчик Омега G4, пользователь получает простой в использовании, высокоточный и практичный прибор.
УТВЕРЖДАЮ
Директор
инженерно-внедренческой
фирмы «Темпо»
М. В. РУДЕНКО
» . . . » . . . . . . . . . . 1997 г.
В
СЧЕТЧИКИ ГАЗА РОТАЦИОННЫЕ
G4 РЛ (G6 РЛ)
Техническое описание и
инструкция по эксплуатации
562.М. Т.407273.003 ТО
ВНИМАНИЕ!
Для обеспечения длительного срока службы счетчиков газа ротационных G4 РЛ (G6 РЛ) необходимо соблюдать аккуратность при его транспортировке, хранении, монтаже, эксплуатации и обслуживании, точное соблюдение требований данного технического описания и инструкции по эксплуатации.
Монтаж счетчика должны выполнять только специалисты газового хозяйства в соответствии с действующими нормами, правилами и инструкциями. Потребителю категорически запрещено нарушать пломбы, установленные на счетчике.
Потребителю рекомендуется ежедневно наблюдать за работой счетчика. Потребитель должен немедленно сообщить работникам газового хозяйства, если:
— показания отсчетного устройства счетного механизма не возрастают при прохождении газа через счетчик;
— не увеличивается пламя горелки газовой аппаратуры при увеличении подачи газа краном газовой аппаратуры;
— при полностью открытом кране в газовой аппаратуре наблюдается горение газа малым пламенем.
На время длительных перерывов в пользовании газовой аппаратурой рекомендуется закрыть кран, перекрывающий подачу газа в счетчик.
Все сварочные работы на газопроводе при монтаже счетчика должны проводиться только с использованием шаблона (см. приложение А). Категорически запрещено использовать счетчик газа в качестве шаблона при монтаже (сварочных работах) штуцеров! Категорически запрещено выполнять монтажно-сварочные работы при установленном на газопроводе счетчике!
При измерении объема недостаточно очищенного или недоста-точно осушенного природного газа а также при его установке на газопроводе, в котором могут быть механические и другие инородные частицы, перед счетчиком необходимо устанавливать фильтр для бытовых счетчиков газа.
При монтаже (установке) счетчика газа на газопроводе необходимо исключить возможность попадания любых предметов или грязи в полость счетчика.
Категорически запрещено подвергать счетчик механическим ударам, воздействию постоянных или переменных магнитных полей!
ВВЕДЕНИЕ
Это техническое описание и инструкция по эксплуатации предназначено для ознакомления потребителя с устройством, принципом работы и для руководства при монтаже и эксплуатации счетчиков газа ротационных G4 РЛ (G6 РЛ) (далее по тексту — счетчики).
В связи с дальнейшим техническим усовершенствованием счетчика его конструкция может несколько отличаться от приведенной в эксплуатационной документации.
1 НАЗНАЧЕНИЕ И ОБЩИЕ ТРЕБОВАНИЯ
Основными потребителями счетчиков являются индивидуальные потребители природного газа, коммунально — бытовые и другие предприятия и организации.
Не допускается работа счетчиков при объемных расходах, превышающих максимальный объемный расход, указанный в паспорте на счетчик и на циферблате отсчетного устройства, и при значении рабочего избыточного давления измеряемого газа более 50 кРа.
1.4 По стойкости к действию климатических факторов счетчики соответствуют исполнению «У» категории размещения «4.2» за ГОСТ 15150-69 (для эксплуатации в закрытых отапливаемых помещениях), но для работы при температуре окружающего воздуха и измеряемой среды от минус 25 до 50 °С и относительной влажности окружающего воздуха до 98 % при 25 °С и более низких температурах без конденсации влаги.
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1 Условные обозначения, значения минимальных (Qmіn), номинальных (Q) и максимальных (Qmах) объемных расходов счетчиков приведены в таблице 1.
Таблица 1
В
Условное обозначение (исполнение) счетчика Qmin, m3/h Q, m3/h Qмах, m3/h
В
G4 РЛ 0,06 4,000 6,000
В
G6 РЛ 0,08 6,000 10,000
В
2.2 Пределы допустимой относительной погрешности счетчика при выпуске из производства и после ремонта составляют:
± 3,0 % — в диапазоне объемных расходов от Qmin до 2Qmin;
± 2,0% — в диапазоне объемных расходов от 2Qmin до Qmax.
Пределы допустимой относительной погрешности счетчика при эксплуатации составляют:
(минус 6 -:- + 3) % — в диапазоне объемных расходов от Qmin до 0,1Qmax;
± 3 % — в диапазоне объемных расходов от 0,1 Qmах до Qmax.
2.3 Порог чувствительности счетчика (начало отсчета потребленного объема газа Qstart) не превышает 0,016 m3/h.
Для обеспечения контроля работоспособного состояния при эксплуатации счетчики имеют дополнительное устройство, модулятор которого расположен за стеклом в окошке циферблата отсчетного устройства (в нижней его части).
2.5 Среднее значение потери давления на счетчике не превышает значений, приведенных в таблице 2.
Таблица 2
|
Измеряемая среда |
Потеря давления, Ра, при объемном расходе Qі |
|
|
Qі = Q mах |
Qstart ≤ Qi ≤ 2Qmin |
|
|
Воздух плотностью 1,2 kg/m3 |
250 (275) |
50 |
|
Природный газ плотностью от 0,67 kg/m3 до 0,73 kg/m3 |
160 (176) |
31 |
Примечание. Числовые значения потери давления, указанные в скобках, приведены для счетчиков, находящихся в эксплуатации.
2.6 Максимальное значение рабочего избыточного давления измеряемого газа в газопроводе — 50 kPa.
2.7 Температура окружающего воздуха и измеряемого газа должна быть в пределах от минус 25 до 50 °С.
2.8 Счетчики устойчивы к действию относительной влажности окружающего воздуха до 98 % при температуре 25 оС
2.9 Счетчики выдерживают кратковременную перегрузку объемным расходом, значение которого на 10 % превышает Qmax.
2.10 Габаритные размеры счетчиков не превышают 130 х 100 х 100 mm.
2.11 Диаметр условного прохода (номинальный) присоединительных штуцеров 20 мм или 15 mm (по заказу).
2.12 Масса счетчика без комплекта монтажных частей не более 1,5 kg.
2.13 Средний полный срок службы счетчика с учетом технического обслуживания, регламентированного техническим описанием и инструкцией по эксплуатации 562.М. Т.407273.003 ТО, не менее 20 лет.
2.14 Режим работы счетчиков может быть непрерывным или с перерывами.
2.15 Расчетное значение количества импульсов, которое соответствует 1 m3 измеряемого объема газа, поступивших от датчика, входящего в состав автоматизированной поверочной установки счетчиков, в зависимости от передаточного отношения счетного механизма приведены в таблице 3.
Таблица 3
|
Передаточное отношение счетного механизма, і |
Расчетное значение количества импульсов, К, іmр./m3 |
|
14763 |
29526 |
|
14904 |
29808 |
|
15048 |
30096 |
|
15120 |
30240 |
|
15162 |
30324 |
|
15200 |
30400 |
|
15318 |
30636 |
|
15400 |
30800 |
|
15466 |
30932 |
3 КОМПЛЕКТНОСТЬ ПОСТАВКИ
3.1 Комплектность поставки счетчика приведена в таблице 4.
Таблица 4
В
Обозначение Наименование и условное обозначение Количество Примечание
документа
В
562.МТ 407273.001 Счетчик газа ротационный 1 шт. Исполнение
G4РЛ (G6РЛ)
В
Счетчики газа ротационные
562.МТ407273.003.ПС G4РЛ (G6РЛ)
Паспорт 1экз.
В
Счетчики газа ротационные
G4РЛ (G6РЛ)
562.МТ.407273.003 ТО Техническое описание и инструкция 1экз. По требованию
по эксплуатации потребителя
В
Инструкция Счетчики газа
ротационные РЛ
562.МТ. Т2.784.000 Д1 Методика поверки 1экз. По требованию
потребителя
В
562.МТ.305651.001 Комплект монтажных частей 1компл.
В
Примечание 2. Допускается поставлять комплект монтажных частей, изготовленый по чертежам изготовителя в соответствии с заказом.
3.2 Состав комплекта монтажных частей счетчиков приведен в таблице 5.
Таблица 5
В
Обозначение комплекта Обозначение изделия Наименование изделия Количество
В
562.МТ.305651.001 562.МТ.715341.001 Штуцер 2
562.МТ 741334.002 Фланец 2
562.МТ 754162.001 Прокладка 2
562 МТ 758121.002 Болт 4*
Болт М8х20.58.016 4
ГОСТ 7805-70
Шайба 8.65Г.016 8
ГОСТ 6402-70
* допускается применять болт 3.М8х20.58016 ГОСТ 7805 — 70.
4 УСТРОЙСТВО И РАБОТА
4.1 Общий вид счетчика изображен в приложении А.
Ось одного из роторов соединена с редуктором счетного механизма, передаточное отношение которого выбрано так, что отсчет измеряемого объема газа осуществляется непосредственно в метрах кубических (m3). Счетчик с двух сторон герметически закрыт передней (6) и задней (3) крышками.
В передней крышке счетчика есть окно, закрытое стеклом, за которым размещен циферблат отсчетного устройства (9). На циферблате нанесены надписи обозначений и основных характеристик счетчика, а также находится окно для наблюдения за показаниями отсчетного устройства счетного механизма (8) и окно для наблюдения за работой счетного механизма (11).
На входе счетчика установлен фильтр (14), обеспечивающий фильтрацию газа, поступающего на вход.
4.2. Измерение объема газа счетчиком осуществляется вследствие вращения двух роторов, которое происходит из-за разницы давлений на входе и выходе измерителя. Измерительный объем счетчика определяется пространством между внутренней стенкой корпуса и поверхностью роторов.
Принцип работы счетчиков можно рассмотреть на рис. г) приложения А.
В положении роторов, изображенном на рисунке, газ, который поступает в счетчик, приводит во вращение правый ротор. Синхронизирующими шестернями движение передается левому ротору, который вращается в противоположном направлении. Направления вращений роторов показаны стрелками.
Правая камера в начальном положении роторов содержит определенный объем газа. При вращении ротора этот газ вытесняется из счетчика. Одновременно заполняется левая камера. Таким образом, за один полный оборот роторов происходит четырехкратное заполнение измерительных камер и вытеснение из них газа. Следовательно, каждый оборот вала ротора соответствует определенному объему газа, который проходит через счетчик.
Точность измерения объема газа не зависит от удельного веса, вязкости, температуры или давления газа, постоянной или переменной скорости газового потока, потому что метрологические характеристики счетчика определяются только геометрическими размерами его роторов и внутренней стенки корпуса.
4.3. Типовая статическая характеристика счетчика газа ротационного типа приведена в приложении Г.
Благодаря высокой стабильности метрологических характеристик счетчик обеспечивает высокую точность измерений в течение всего срока эксплуатации.
5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
5.1 Счетчики соответствуют требованиям ГОСТ 12.2.003-91. Конструкция счетчиков обеспечивает защиту обслуживающего персонала от воздействия измеряемого газа и соприкосновения с вращающимися частями механизма счетчика.
Материалы, из которых изготавливаются счетчики, и защитные покрытия не выделяют во время эксплуатации опасные для здоровья человека вещества (газы).
Счетчики сохраняют герметичность при температуре окружающего воздуха 120 °С и давлении 10 кРа в течение 1 часа.
5.2 Источниками опасности при эксплуатации счетчиков являются:
-В газопровод низкого давления (избыточное давление газа не более 50 кРа);
-В места разъемных соединений.
5.3 К работам по монтажу, установке, эксплуатации и обслуживанию счетчиков допускаются лица, имеющие необходимую квалификацию и обученные правилам техники безопасности.
5.4 Категорически запрещено:
-В проводить любые работы по устранению дефектов счетчика, замену, присоединение, отсоединение счетчика от газопровода при наличии в нем газа;
-В подносить к счетчику открытое пламя (зажженные спичку, свечу и т. п.), подвешивать, класть на счетчик какие-либо предметы.
5.5. При появлении запаха газа в помещении, в котором установлен счетчик, необходимо немедленно перекрыть подачу газа к счетчику, отключить газопотребляемую аппаратуру, не включать електрическое освещение и электроприборы, не использовать устройства с открытым пламенем (спички, зажигалки и т. п.), не курить, открыть окна и двери для проветривания загазованного помещения и вызвать работников аварийной газовой службы по телефону 04 для ликвидации причин утечки газа.
Получить полный текст
6 МАРКИРОВКА И ПЛОМБИРОВАНИЕ
6.1 На циферблате отсчетного устройства или на передней крышке счетчика нанесены такие данные:
-В Знак утверждения типа по ДСТУ 3400-2000;
-В наименование или товарный знак предприятия — изготовителя;
-В сокращенное название и условное обозначение счетчика;
-В значение максимального рабочего избыточного давления (Рmах);
-В значение максимального объемного расхода (Qmах);
-В значение минимального объемного расхода (Qmіп);
-В значение начала отсчета (Qstart);
-В заводской номер;
-В год выпуска;
-В обозначение счетчика согласно международным рекомендациям (литера G и номинальное значение объемного расхода на объекте газопотребления);
-В надпись «Сделано в Украине»;
-В условное обозначение единицы измерения (m3);
-В значение передаточного отношения счетного механизма.
6.2 На корпусе (на задней крышке) счетчика нанесена стрелка, указывающая направление потока измеряемого газа.
6.3 Передняя и задняя крышки счетчика опломбированы пломбами с оттиском клейма поверителя территориального органа Госстандарта Украины.
6.4 После установления счетчика на газопроводе присоединительные участки (на входе и на выходе счетчика) должны быть опломбированы организацией, выполнившей монтаж счетчика.
Допускается пломбировать только переднюю или только заднюю крышку, если при этом конструкция счетчика исключает доступ к измерительному механизму и отсчетному устройству без повреждения пломб.
7 УПАКОВКА, ТРАНСПОРТИРОВКА, ХРАНЕНИЕ
7.1 Все изготовленные предприятием — изготовителем и поверенные счетчики, подлежат упаковке в транспортную тару согласно технической документации предприятия — изготовителя.
Счетчики, реализуемые поштучно индивидуальным заказчикам непосредственно с предприятия — изготовителя без дальнейшей транспортировки грузовыми транспортными средствами, допускается отпускать без транспортной тары. При этом, ответственность за их сохранность при транспортировании возлагается на заказчика.
7.2 Транспортировка счетчика в упаковке предприятия-изготовителя осуществляется крытым автомобильным или железнодорожным транспортом в соответствии с документами, которые действуют для данного вида транспорта, при температуре от минус 50 °С до плюс 50°С. Счетчик должен быть защищен от атмосферных осадков.
7.3 Во время погрузо-разгрузочных работ и при транспортировке счетчик не должен подвергаться ударам и действию атмосферных осадки. Способ укладки упакованных счетчиков на транспортные средства должен исключать их перемещение.
7.4 Категорически запрещено транспортировать счетчик за 7.2 без упаковки!
7.5 При транспортировке и хранении в ящиках из картона гофрированного счетчики должны укладываться не более чем в два яруса.
7.6 Счетчики необходимо хранить в упаковке в помещениис естественной вентиляцией, в котором колебание температуры и влажности значительно меньше, чем на открытом воздухе, при температуре окружающего воздуха от минус 50 °С до плюс 50 °С и среднегодовой влажностью до 70 % при температуре 27 °С.
Получить полный текст
9 РАЗМЕЩЕНИЕ И МОНТАЖ
9.1 Извлекать счетчик и комплект монтажных частей из индивидуальной упаковки необходимо непосредственно перед монтажом. Счетчик необходимо выдержать не менее 5 часов в помещении, в котором он будет установлен.
9.3 Счетчики необходимо устанавливать в закрытом отапливаемом помещении. Запрещено устанавливать счетчики в жилых комнатах!
9.4 На счетчике могут быть установлены прокладки без центрального отверстия (заглушки), которые не входят в состав комплекта монтажных частей, предотвращающие попадание механических частиц и влаги в измеритель при транспортировке.
9.5 Участки газопроводов, которые непосредственно присоединяют к счетчику, перед монтажом необходимо тщательно прочистить изнутри проволочной щеткой, а затем обтереть ветошью, смоченной керосином. После этого газопровод необходимо продуть.
9.6. Монтаж счетчик на газопроводе необходимо производить с использованием шаблона (приложение В). Устанавливать счетчик на газопроводе без использования шаблона категорически запрещено! Комплект монтажных частей, который входит в состав комплекта поставки счетчика, устанавливают на шаблоне. Крутящий момент на ключе при закручивании болтов при присоединении монтажных частей к шаблону (и к счетчику) должен быть не более 4 Nm. Верхний и нижний штуцер приваривают к газопроводу, при этом шаблон должен быть выставлен по уровню. Несоосность верхнего и нижнего штуцеров (после сварки с газопроводом и отсоединением шаблона) не должна превышать 0,8 mm. Непараллельность осей верхнего и нижнего штуцеров на газопроводе (после отсоединения шаблона) не допускается.
Схема монтажа счетчика на газопроводе приведена в приложении Б.
Запрещено устанавливать счетчик в нижней точке газопроводной системы (ниже спускной трубы), где могут скапливаться твердые частицы и жидкость. К счетчику должен быть доступ для снятия показаний и проведения технического обслуживания.
9.9 Особое внимание следует уделять тщательному монтажу труб и отсутствию утечки газа в местах соединений.
9.11 Счетчик и присоединительные участки газопровода (на входе и на выходе счетчика) должны быть опломбированы организацией выполнившей монтаж счетчика.
Устанавливать счетчик без пломб с оттиском клейма о поверке категорически запрещено!
Факт обнаружения отсутствия пломбы или ее повреждение фиксируют актом.
9.12. В случае засорения измерителя счетчик необходимо в течение 5-10 минут продуть при номинальном объемном расходе.
10 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
10.1 Через 10 дней после пуска счетчика в эксплуатацию рекомендуется осуществить его контрольный осмотр. Периодичность проведения следующих контрольных осмотров определяет организация, проводящая обслуживание и осуществляющая надзор за правильной эксплуатацией счетчика.
10.2 Так как счетчик полностью удерживается газовыми трубами, то любое случайное смещение трубы может негативно повлиять на работу счетчика. Поэтому во время каждого контрольного осмотра необходимо проверять правильность горизонтального положения счетчика.
11 РЕМОНТ
11.1 Ремонт (восстановление) счетчика проводят только специализированные мастерские или предприятия по ремонту газовой аппаратуры со следующей обязательной поверкой.
11.2. Данные о ремонте (восстановлении) заносят в паспорт счетчика.
12 ПОВЕРКА
12.2 Рекомендуемый межповерочный интервал — 5 лет.
Приложение А
(Справочное)
УСТРОЙСТВО СЧЕТЧИКА
а) вид спереди; б) счетчик в разрезе; в) вид сзади
г) устройство измерительной камеры
Приложение Б
(Справочное)
СХЕМА МОНТАЖА СЧЕТЧИКОВ
1 – счетчик газа роторный G4 РЛ (G6 РЛ)
2 – штуцер 562.М. Т.715341.001
3 – фланец 562.М. Т.741.334.002
4 – прокладка 562.М. Т.754162.001
5 – болт М8х20.58.016 ГОСТ 7805 – 70
6 – болт 562.М. Т.758121.002
7 – шайба 8.65Г.016. ГОСТ 6402 –70
Приложение В
(Справочное)
ШАБЛОН
Приложение Г
(Справочное)
Типовая статическая характеристика
счетчиков газа роторного типа
Приложение Д
(Справочное)
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Qstart — начало отсчета потребляемого объема газа.
Минимальный расход Qmin — минимальное значение постоянного расхода газа, при котором относительная погрешность счетчика и потеря давления не превышают пределов допустимых значений.
Номинальный расход Q — максимальное значение постоянного расхода газа, при котором относительная погрешность счетчика и потеря давления не превышают пределов допустимых значений.
Максимальный расход Qmах — максимальное значение кратковременного (не больше 1 часа за сутки) расхода газа, при котором относительная погрешность счетчика и потеря давления не превышают пределов допустимых значений.
Приложение Е
(Справочное)
СТОЙКОСТЬ СЧЕТЧИКОВ К ДЕЙСТВИЮ
ПОВЫШЕННОГО ДАВЛЕНИЯ
В случае возникновения экстремальных ситуаций в режиме подачи газа счетчики выдерживают кратковременное (не больше 1 часа в сутки) действие внутреннего избыточного давления, равного 0,3 МРа (3,0 kgf/cm2), после чего нормируемые технические и метрологические характеристики счетчиков сохраняются, что подтверждено результатами их типовых испытаний.
Пожаловаться<center>Подпишитесь на рассылку:</center><center>
Проекты по теме:
<center> Поиск</center><center> Вики</center><center> Архив</center>2018-11-07
Содержание:
Еще один вид счетчика для фиксирования используемого топлива производится в Польше компанией «APATOR Metrix». Metrix G4 – это домашний мембранный аппарат, диафрагменного типа. Какие же его основные отличительные качества? Чем он отличается от предыдущих моделей?
- Счетный механизм сделан по новой технологии, которая позволяет защитить счетчик от разных повреждений извне.
- Корпус из стали очень высокого качества, она может выдерживать нагрев до +650 градусов!
- Точность механизма, сравниваемая с электронными аналогами.
Также к этому аппарату можно подключить датчик импульса. Примерная стоимость до 36 долларов. Как для иностранного производителя это вполне нормальная цена!
Фото газового счетчика Metrix G4
Технические характеристики сравнимы с предыдущими видами счетчика G4. Все характеристики, что не сходятся с моделью NPM даны ниже.
| Типоразмер счетчика | Metrix G4 |
| Температура окружающей среды, °С | -40…+55 |
| Межосевое расстояние, мм | 110 |
| Присоединительные размеры, дюйм | ¾, 1 ¼ |
| Вес, кг | 1,9 |
| Габариты, мм | 195х212х155 |
| Межпроверочный интервал (лет) | 8 |
| Гарантия (лет) | 5 |
Счетчик газа СГК G4
Известная разновидность счетчика газа СГК G4 производится в России. Все необходимые детали для сборки поставляются из Южной Кореи, Франции или России. Работает такой счетчик без перебоев, исправно на протяжении многих лет. Стоимость может быть от 15 до 50 долларов.
Достоинства:
- компактные размеры;
- приемлемая цена:
- простота.
Минусы:
- резьба на штуцерах нестандартная, поэтому с заменой могут возникнуть проблемы;
- это шумный аппарат;
- между проверками обычно проходит до 5 лет;
Фото счетчика газа СГК G4
Технические характеристики схожи с другими счетчиками подобного типа. Но есть и отличия, если сравнивать с моделью NPM, они и представлены ниже.
| Типоразмер счетчика | СГК G4 |
| Относительная влажность окружающего воздуха, % | 30-80 |
| Тип резьбы на штуцерах | М30х2 |
| Вес, кг | 2,5 |
| Межосевое расстояние, мм | 110 |
| Размеры, мм | 236х198х164 |
| Погрешность, % | 3 |
| Межпровероный период (лет) | 3-5 |
Газовый счетчик Gallus 2000 G4
Gallus 2000 G4 – это газовый счетчик высокого качества. Выпускается корпорацией Itron, заводы которой есть во многих странах мира. Такие аппараты делаются из очень хорошей стали с защитным покрытием, чтобы защитить прибор от негативного внешнего воздействия. Используются эти аппараты, как на производствах, так и в многоквартирных домах, в частном секторе. Средняя цена не превышает 35 долларов.
При необходимости к счетчику могут также комплектоваться:
- низкочастотный датчик импульсов;
- монтажный комплект.
Фото газового счетчика Gallus 2000 G4
Основные технические характеристики счетчика газа Gallus 2000 G4 представлены ниже.
| Типоразмер счетчика | Gallus 2000 G4 |
| Межосевое расстояние, мм | 110 |
| Средняя потеря давления при макс. расходе газа, Па | 60 |
| Избыточное давление при мин. расходе газа, кПа | 50 |
| Допустимая относительная погрешность, % | ± 1,5 |
| Габариты, мм | 190х175х212 |
| Диапазон рабочей температуры, °С | -30…+60 |
| Циклический объем, дм3 | 1,2 |
| Масса, кг | 2 |
| Гарантия, лет | 5 |
| Периодичность проверки, лет | 5 |
| Срок службы, лет | 16 |
Счетчик газа ВК G4Т
Газовые счетчики могут устанавливаться как внутри помещения, так и снаружи. Но те, что ставятся во дворе, имеют внутренний регулятор температуры, который в названии маркируется буквой «Т». Благодаря этому регулятору счетчик правильно работает вне зависимости от погоды. Счетчик газа ВК G4Т выпускается российским производителем «Эльстер Газэлектроника». Аппарат относится к мембранному типу.
К преимуществам относят то, что он не нуждается в техническом обслуживании. Работает тихо, имеет низкий порог чувствительности. В дополнение можно оснастить эту модель датчиком импульсов, электронным термометром. Цена в среднем до 46 долларов.
Фото счетчика газа ВК G4Т
Технические характеристики газового счетчика ВК G4Т:
| Типоразмер счетчика | ВК G4Т |
| Порог чувствительности, м3/ч | 0,008 |
| Допустимая погрешность (%):
qmin≤ q ≤ 0.1qmax 0.1qmax ≤ q ≤ qmax |
±3,0 ±1,5 |
| Макс. допустимое давление внутри корпуса, кПа | 100 |
| Максимальное рабочее давление, кПа | 50 |
| Температура окружающей среды, °С | -40…+55 |
| Температура рабочей среды, °С | -25…+40 |
| Размеры, мм | 240х198х166 |
| Масса, кг | 1,8 |
| Время между проверками (лет) | 8-10 |
| Срок службы (лет) | 22-24 |
Благодаря счетчику газа в доме или в квартире хозяева знают, за что платят. Ранее плата за пользование газом взималась по тарифу и, разумеется, это было неудобно. Теперь, если газом практически не пользуешься, то и платишь минимум. Благодаря счетчику можно увидеть, какое количество потребляется за тот или иной промежуток времени. Так что счетчик газа G4 выгодное приобретение. Он позволяет экономить и следить за расходами.
Опубликовано статей: 3202Комментариев: 0Здравствуйте! Меня зовут Евгений. Я увлекаюсь изготовлением различных дизайнерских изделий, а также станков и инструментов, в свободное от работы время. На страницах этого сайта я буду публиковать различные статьи на тему технического творчества — изготовления различных вещей, приборов, инструментов и станков в домашних условиях своими руками.Используемые источники:
- https://myschetchik.ru/gaza/omega-rl-g4-i-g6
- https://pouchetu.ru/gazovyj/omega-g6-i-g4
- https://schetchik-info.ru/gazovye-schetchiki-omega/
- https://pandia.ru/text/80/193/3452.php
- https://evmaster.net/gazovye-schetchiki-g4
</table></span>
