Газовое отопление частного дома. Варианты, схемы, подбор оборудования

Отопительные системы, использующие в качестве топлива газ, отличаются высокой эффективностью и надежностью. Генераторы тепловой энергии в них обладают внушительным КПД, безопасны в эксплуатации. Организовать газовое отопление частного дома можно несколькими способами.

Есть решения как бюджетные в исполнении, так и более дорогие с максимальной экономичностью и стабильностью в работе. Мы готовы поделиться с вами проверенными на практике вариантами устройства газовой отопительной системы. Использование наших рекомендаций гарантирует сооружение безотказно действующей и безопасной сети.

Представленная нами информация опирается на строительные нормативы. Предложенные к ознакомлению сведения дополняют наглядные фото-иллюстрации, схемы и видео-руководства.

Централизованное или автономное газоснабжение?

Без сжигаемого горючего толку от любого варианта внутридомовой отопительной системы в автономном исполнении будет ноль. Газ – это первое о чем необходимо подумать при планировании в загородном доме газового отопления.

Далеко не все населенные пункты в России газифицированы. Однако “голубое топливо” можно получать не только из трубы или баллона со сжиженным топливом, но и из газгольдера.

Галерея изображенийГаз — самый доступный в ценовом отношении вид топлива, особенно если есть возможность подключения к централизованному газоснабжениюСущественным минусом использования газа является его ядовитость и способность взрываться при нарушении эксплуатационных правилЦентрализованные сети газоснабжения транспортируют потребителю природный газ или его искусственный аналог, получаемый в результате переработки на заводах нефти, торфа, угля и дрВ городах газ транспортируется по сетям среднего давления, откуда поступает в регуляторные станции, снижающие давление до низких, подходящих для поставки в бытовые приборы значенийВ небольших городах и более мелких населенных пунктах прокладываются сети низкого давления, поставляющие низкокалорийное и среднекалорийное голубое топливоГазопроводные линии прокладывают под землей, заглубляя их ниже уровня сезонного промерзания грунтовых слоев. Надземная прокладка допускается в местах пересечения рек, автотрасс, оврагов и подобных препятствийНа вводе в частное здание, а также микрорайон или поселок устанавливается отключающее устройство. Их ставят на каждом ответвлении трубопровода и перед переходами газопровода через препятствияВнутреннюю разводку газопровода выполняют из водогазопроводных труб, регламентированных ГОСТ 3262-75. Их дважды окрашивают масляной краской, чтобы уберечь от коррозииПодключение дома к центральному газоснабжениюЧастный дом газифицированМагистральный газовый трубопроводРегулирующая давление в газопроводе станцияГазовая сеть небольшого населенного пунктаПрокладывают линии газопровода по правиламОтключающий кран на вводе в частный домЗащитное окрашивание газопроводов

Природный газ, состоящий в основном из метана, в частные дома подается по трубам. Сжиженный его аналог – это пропан-бутановая смесь, которую для транспортировки и хранения закачивают в емкости. Давление в таких баллонах и газгольдерах около 15–18 атмосфер.

При организации отопления в частном доме с помощью баллонных емкостей в 50 литров последние зимой придется менять каждые 2-3 дня. Если для загородного коттеджа выбрано автономное газоснабжение, то лучше всего предпочесть газгольдер, который объемом может быть до 20 кубометров.

Выбор емкости по кубатуре зависит от уровня потребления сжиженных углеводородных газов (СУГ). Здесь необходимо учесть не только водогрейный котел, но и камин и газовую плиту, если они используются в доме.

Для коттеджа в 150 кв.м. рекомендуется газгольдер устанавливать объемом в 2000–3000 литров. А для загородного жилища в 300 кв.м. потребуется вариант на 8000–9000 литров.

При отсутствии в поселке газовой магистрали можно воспользоваться вариантом с автономным снабжением топливом из газгольдера, предназначенного для хранения газа в сжиженном состоянии

По стоимости подключения газопровод в большинстве случаев более выигрышен, нежели резервуар в земле. Но только, когда населенный пункт уже газифицирован.

Возможны и ситуации, при которых установка газгольдер обойдется дешевле, нежели подсоединение к магистральному трубопроводу. Все зависит от конкретных условий подключения в регионе и удаленности поселка от большой газовой магистрали.

Галерея изображенийВ случае отсутствия в районе централизованного газоснабжения бытовые приборы могут снабжаться от индивидуальных или групповых газовых установокПри использовании группы газовых баллонов, предназначенных для питания бытовых приборов, их устанавливают на улице в металлическом шкафуВ случае использования единственного газового баллона допускается установка его в помещении, в котором работает потребляющее газ оборудованиеСжиженный газ для частного дома можно покупать не баллонами, а закачивать в газгольдер, установленный на поверхности или погруженный в грунтБытовые установки сжиженного газаРасположение группы газовых баллоновЕдиничный газовый баллонГазгольдер для закачки сжиженного газа

При использовании газгольдера не придется беспокоиться о наличии давления в трубе. Он предельно прост в эксплуатации. Надо лишь регулярно вызывать специалистов для его проверки на безопасность, а также не забывать производить заправку. Для монтажа всей системы потребуется не более трех дней.

Если выбран автономный вариант газификации, то газовый котел следует приобретать тот, который предназначен для работы на СУГ. В продаже есть модели, рассчитанные на функционирование исключительно на магистральном природном газе.

Но большинство газовых генераторов тепла приспособлены для сжигания обоих разновидностей этого топлива. Придется только поменять жиклеры, а также перенастроить на иной режим клапана и электронику.

Основной недостаток газгольдера – устанавливать его можно только на большом по площади участке, емкость по требованиям СНиПов должна быть удалена от дома минимум на 10 м

О правилах и специфике газификации загородных домов подробно рассказано в одной из популярных статей нашего сайта.

Выбор отопительного газового котла

Современное теплогенерирующее оборудование на газу имеет разнообразную автоматику и в состоянии работать в нескольких режимах. Оно может быть напольным и настенным.

Второй вариант более компактен, но имеет ограничения по мощности. Если модель выбирается для большого по площади частного дома, то придется приобретать мощный агрегат в напольном исполнении.

Газовые котлы подразделяются по способу исполнения, типу розжига, энергоэффективности, числу контуров и методу отвода продуктов сгорания

Принцип функционирования газового котла предельно прост – горючие поджигается в горелке при помощи пьезоэлементов или электронного розжига, далее в результате прогорания топлива образуется тепловая энергия, которая посредством теплообменника передается воде.

Последняя уже используется в качестве теплоносителя в системе отопления либо расходуется в ГВС.

По эффективности работы традиционные конвекционные газовые котлы проигрывают конденсационным. Производительность первых не превышает 90% от расхода энергии. Производители вторых гарантируют КПД 100%, в некоторых моделях обещано 105 и даже 110 %

Теплообменник в газовом котле может быть выполнен:

• из стали (нержавейки);
• меди;
• чугуна.

Наиболее распространены варианты из стали. Этот металл дешев и пластичен, благодаря чему трещины от постоянного нагрева/остывания в нем появляются реже.

Но стальные элементы при постоянном взаимодействии с водой системы газового отопления, обустроенной в загородном доме, быстро начинают коррозировать.

Чугунный теплообменник самый долговечный, стальной более дешев, а медный наиболее эффективен в плене передаче тепла воде

Чугун меньше подвержен коррозии, но он довольно тяжел. Большинство моделей котлов с чугунными теплообменниками напольные. На стене такое тяжеловесное и габаритное оборудование смонтировать проблематично.

Если нужен компактный и максимально легкий нагревательный агрегат, то наилучший вариант – с медным змеевиком. Однако стоит он дороже всего среди аналогов из иных металлов.

Для снабжения коттеджа теплом и горячей водой можно выбрать схему с двумя одноконтурными котлами либо вариант с одной двухконтурной установкой

От количества контуров в водонагревательном котле на газу зависит схема обвязки и принцип его использования. Один теплообменник изначально предназначен для организации в частном доме системы газового отопления. Для ГВС необходимо устанавливать еще один котел либо сразу подбирать двухконтурную модель.

Нагревать горячую воду для бытовых нужд лучше всего в накопительном бойлере. Потоковые модели менее экономичны. Газа они расходовать на нагрев будут больше.

Настенные газовые котлы представляют собой полностью укомплектованную миниатюрную котельную. В их конструкции есть собственный циркуляционный насос, расширительный бак и группа безопасности. Большинство видов настенного оборудования обслуживает два контура

Какая камера сгорания лучше?

Чтобы газ в топке котла горел, ему необходима постоянная подача кислорода. Берется он непосредственно из помещения котельной либо втягивается с улицы. Первый вариант подразумевает естественный приток воздуха, а второй – принудительный с помощью вентилятора.

Газовые котлы оборудуются камерами сгорания двух типов:

1. Закрытыми – подпитка кислородом производится через зазор между спаренными трубами разного диаметра. Продукты горения отводятся по внутреннему каналу.
2. Открытыми – воздух в топку поступает из комнаты с нагревательной установкой через приточный клапан. Продукты горения выводятся круглым в сечении дымовым каналом.

Первый вариант независим от площади помещения. Пригоден для комнат любого размера. Выводить коаксиальный вид дымохода от агрегата с закрытой топкой можно через стену или верхнее перекрытие с кровлей.

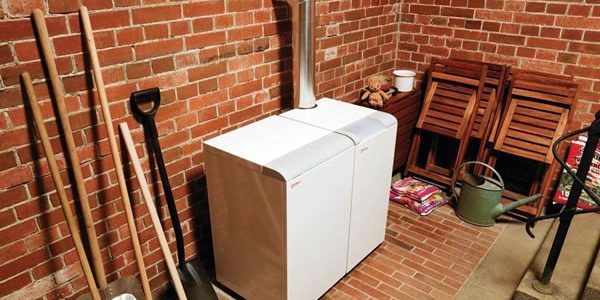

Во втором случае придется устанавливать высокую в 5–6 метров дымоходную трубу, иначе тяги для засасывания в камеру сгорания необходимых объемов кислорода будет недостаточно.

Но зато газовым котлам с атмосферной горелкой не требуется подключение к электросети. Вентилятора в них нет, все происходит естественным образом без принудительной циркуляции.

Котлы с закрытыми камерами и принудительным нагнетанием воздуха в сравнении с открытыми обладают более высоким КПД, но им для работы требуется постоянное электроснабжение

Водонагреватели на газу с открытой топкой рекомендовано ставить в специальных помещениях с хорошей вентиляцией. Если смонтировать их в жилых комнатах, то они сильно уменьшат объем кислорода в оных.

Без принудительной вентиляционной системы здесь уже будет не обойтись. А это дополнительные траты на монтаж и последующую эксплуатацию оборудования для вентилирования воздуха.

Характеристика конденсационных моделей

В обычных газовых котлах водяной пар, образующийся при сгорании газа, вылетает в дымоход. В процессе горения его образуется немного, но он все же несет в себе достаточно значимый объем тепловой энергии. Чтобы не тратить попусту это тепло, были разработаны конденсационные котлы.

Дымовые газы в конденсационном котле, прежде чем выйти в дымоотвод, проходят через вторичный теплообменник, где немного нагревают поступающую в агрегат холодную воду

Принцип работы этих установок основан на том, что при охлаждении пар отработанных газов отдает тепло воде из обратки системы отопления. Температура теплоносителя при этом повышается незначительно, но в качестве дополнительного источника тепловой энергии рекуператор вполне пригоден.

Конденсируемая вода из конденсационного котла отводится через специальный патрубок в канализацию либо отдельную емкость. Здесь стоит четко уяснить один нюанс – образующийся конденсат фактически является слабоконцентрированной кислотой. Причем в час его может натекать до 4–6 литров.

Если эту жидкость вылить в септик, то все живущий в нем микробы будут уничтожены. При наличии в загородном доме станции очистки сливать в канализационную систему конденсат из котла нельзя. С конструкцией дымохода все проще, достаточно взять тот, что предназначен для котлов с закрытой камерой.

Камин для газового отопления дома

По стоимости оборудования камины на газу сравнимы с электрическими или дровяными аналогами. Но газовое топливо значительно дешевле.

И, в отличие от дров, газовое отопление с помощью камина в загородном доме предполагает отсутствие проблем с золой. Плюс, не придется постоянно следить за работой топки и заботиться о колке поленьев.

Камины, перерабатывающие газ в тепловую энергию, используются в системах отопления, т.к. не оснащены устройствами, необходимыми для обслуживания двух контуров

По типу установки камины на газу бывают:

• пристенными;
• островными;
• встраиваемыми.

По общей конструкции и внутреннему наполнению (горелки, автоматика, устройство камер сгорания) они полностью повторяют газовые котлы. В обоих случаях технология подключения к сетям идентична. Различия существуют лишь в принципе обогрева помещений.

По принципу подключения и организации системы отопления газовые камины схожи с напольными отопительными котлами

Водогрейный котел изначально предназначен для нагрева воды, а обычный камин – для конвекции воздуха от корпуса и лицевого экрана, за которым происходит горение топлива.

Схемы организации водяного отопления

Для обогрева коттеджей обустраиваются отопительные системы с водой в качестве теплоносителя, состоящие из:

• котла водонагревательного (одноконтурного либо двухконтурного);
• трубопроводов и фитингов (металлических или полипропиленовых);
• байпасов, позволяющих отключать отдельные обогреватели от сети;
• батарей (чугунных, алюминиевых, стальных и биметаллических);
• расширительного бака.

Газовые отопительные агрегаты оснащаются специфической системой безопасности, включающей электромагнитный клапан и термопару. Устройства соединены между собой проводами.

Если отопительный агрегат функционирует нормально, спай термопары нагревается запальником. В это время по обмотке электроклапана свободно течет ток, который обеспечивает открытое положение клапана.

При остывании термопары доступ газа перекрывается электромагнитным клапаном.

По схеме подсоединения батарей они бывают однотрубные и двухтрубные. В первом случае вода подводится и отводится от радиатора при помощи одной трубы. Во втором отопительный прибор подключается к двум раздельным трубопроводным магистралям (подающей и обратной).

Трубы отопления к батареям могут подсоединяться по нижней, верхней, боковой и диагональной схеме

Отопительные контуры по принципу движения воды в трубах бывают с естественной и принудительной циркуляцией. При устройстве второго варианта теплоноситель циркулирует в системе за счет конвекции и гравитации. А принудительная схема предполагает установку циркуляционного насоса.

Для обеспечения нормальной работы системы с двумя и более контурами, подсоединенными к коллектору, в ней предусматриваются установка гидрострелки. Гидравлическая стрелка исключает перепады давления и вероятность возникновения гидроудара.

Расширительный бачок может быть открытым и закрытым (разделенным внутри на две части герметичной мембраной). Для гравитационных систем отопления достаточно будет открытого варианта. Закрытый бак предназначен для контуров с принудительной циркуляцией.

При использовании открытого расширительного бака вода насыщается воздухом, чтобы это не стало проблемой, систему следует дополнить контуром его удаления

Для небольших коттеджей достаточно будет естественного принципа движения воды. Однако если жилое строение имеет два-три этажа, то без насоса не обойтись. Длина циркуляционного контура в первой схеме ограничена 30-тью метрами. На большее расстояние котел воду “продавить” не сможет.

При естественной циркуляции теплоносителя в схеме газового отопления частного дома насос отсутствует. Если котел выбран энергонезависимый, то и вся система обогрева получается не зависящей от электроснабжения. В ней попросту нет потребляющих электричество элементов.

С одной стороны она более стабильна в работе, но с другой – качество отопления в ней ниже (до самых дальних от водонагревателя радиаторов вода доходит сильно остывшей).

Особенно последнее касается трубопроводов и батарей из стали либо чугуна. У этих материалов высокое гидравлическое сопротивление, которое снижает ток теплоносителя.

Помимо использования стандартных радиаторов в загородном доме можно организовать газовое отопление с помощью «теплого пола»

Возможен и вариант организации комбинированной системы обогрева. В ней циркуляционный насос подключается к магистрали через байпас. При необходимости быстро прогреть воздух в комнатах он включается на ускорение кругооборота воды.

А в остальных случаях отсекается от основной трубы запорными кранами, при этом система продолжает функционировать в естественном (гравитационном) режиме.

Правила обустройства газового отопления

Газификация и построение на основе газа системы обогрева в частном доме производится в несколько этапов:

1. Подготовка и последующее утверждение в надзорных органах проекта газового отопления.
2. Приобретение расходных материалов, котла и иного оборудования.
3. Подключение дома к поселковым газовым сетям.
4. Монтаж газового оборудования и системы трубопроводов с батареями.
5. Заполнение труб теплоносителем.
6. Проверка работоспособности путем пробного запуска.

Самостоятельно подготовить для своего загородного дома проект газового отопления со всеми схемами и расчетами без наличия диплома теплотехника невозможно.

К тому же сформированную документацию еще нужно согласовать у газовиков. Лучше всего все эти процедуры доверить сотрудникам соответствующей проектно-монтажной организации.

Схема обустройства в частном доме газового отопления должна быть просчитана до мелочей. Если котел выбрать слишком мощный, то он будет сжигать лишнее топливо. А при недостаточности мощностей агрегату придется работать на пределе возможностей, в результате чего он раньше срока выйдет из строя.

Для получения разрешения на подключение к централизованной магистрали и на использование оборудования на сжиженном газе необходимо получать разный пакет документов. Перед тем как принять решение об организации газовой системы, нужно изучить не только их, но и взвесить все “за и против”, чтобы определиться с наилучшим вариантом.

Выводы и полезное видео по теме

Ролик #1. Нюансы организации газового отопление коттеджа:

Ролик #2. Принципы циркуляции теплоносителя в отопительной системе частного дома:

Ролик #3. Самостоятельная сборка различных систем отопление для загородных коттеджей:

Грамотно подготовить для частного дома расчеты и схемы по организации газового отопления в состоянии только опытный теплотехник.

Составление проектной документации и ее согласование лучше всего доверить профессионалам. А вот дальнейший монтаж отопительной системы можно выполнить самостоятельно. Здесь нужны будут лишь навыки монтажных работ, а также четкое следование инструкциям и проекту.

У вас есть полезные советы по поводу организации газового отопления и выбора газового котла? Хотите поделиться собственным опытом или обнаружили спорные моменты в ходе ознакомления с представленным нами материалом? Пишите, пожалуйста, комментарии и задавайте вопросы в расположенном под текстом блоке.

Сегодня рассмотрим эту тему поподробней, разберём, какие недостатки и преимущества имеет газовое отопление, как выбрать газовый котёл и выясним, какие варианты отопления этим способом существуют.

Плюсы и минусы газового отопления

Достоинствами отопления дома газом являются:

1. Цена самого газа. Она является наиболее адекватной исходя из трудозатрат на отопление.
2. Низкие потери. Газовое отопление гарантирует, что 80-90% вырабатываемого им тепла пойдёт на обогрев вашего дома, а не будет бесполезно расходоваться.
3. Несмотря на небольшой размер оборудования, оно способно отапливать большие помещения.
4. Агрегат бесшумен и не требует особого ухода. Система автономна и сама может поддерживать необходимую температуру, так что вам не придётся постоянно следить за ним.
5. От газового котла нет грязи.
6. Двухконтурные газовые котлы не только обогревают дом, но и поставляют горячую воду.
7. Газгольдеры, в которых содержится газ, считаются безопасными для человека.

Как видим, приобрести такую систему отопления вполне выгодно. Но нельзя забывать и о недостатках, которые есть у любого вида отопления.

Пожалуй, при приобретении котла не стоит забывать о том, что:

1. Автономность системы зачастую обеспечивается за счёт электроэнергии. Поэтому в случае её перебоев или неисправностей, работа котла прекратится, собьётся. Электричество создаёт тягу, необходимую наносам закрытого типа, отвечает за циркуляцию воды. Если его отключат, например, зимой, то велика вероятность застоя.
2. Автономность системы приобретается за немалые деньги, которые могут доходить до нескольких сотен тысяч.
3. Помещение должно быть проветриваемо, иметь дымоход. Это необходимо для вывода отработанных газов. Касается больше газовых агрегатов открытого типа
4. При приобретении газового отопления нужно придерживаться особенностей климата вашей местности. Суровые морозы не переживут котлы европейских марок, так как они не заточены под резкие перепады российских температур.
5. Изношенность горелки понижает КПД газового котла. Но это скорее не минус, а то, что следует иметь в виду.

Расчет расхода газа на отопление дома

А теперь подсчитаем, так ли выгодно устанавливать газовое отопление в частном доме. Для этого подсчитаем, сколько литров расходуется на отопление.

Для расчёта расходуемого газа необходимо нужное на обогрев дома количество кВ умножить на одну десятую объёма газа. Тогда получится узнать, сколько кубометров газа расходуется в один час.

Например, имеем жильё с площадью 250 квадратных метров. Тогда на обогрев дома нужен котёл мощностью 25 кВ. Тогда:

25 кВ * 0,1 м3= 2,5 м3/ч.

Значит, за сутки расходуется:

2,5 м3/ч * 24 ч = 60 м3

За месяц (берём 30 дней):

60 м3 * 30 д = 1800 м3

За год считают так: выбирают три холодных месяца и добавляют к ним ещё три месяца, в течение которых котёл будет работать в половину силы. Для удобства берут 100 дней в первом и 100 дней во втором случае. Тогда за год выходит:

(60 м³ * 100 д) + (30 м³ * 100 д) = 9000 м³

Для домов с меньшей площадью, эта цифра, конечно, меньше. Кроме того то, что выходит математически, не всегда соответствует практике. Обычно реальная цифра меньше заявленной.

При расчёте учитывается только обогрев.

Уменьшить количество теплопотерь, расхода газа, помогут нехитрые манипуляции:

1. Необходимо уделить внимание теплоизоляции дома. Это касается и кровли.
2. Сменить, если это необходимо, окна на пластиковые и заменить двери.
3. Установить тепловой аккумулятор, радиаторы отопления, то есть оборудование, позволяющее экономно расходовать тепло.
4. Утеплить полы.

Выбор и виды газовых котлов

Следует знать, что у котлов есть несколько классификаций. Каждый вид по своему имеет право на существование и будет хорошо обеспечивать отопление газом частного дома.

Одноконтурные и двухконтурные котлы

Одноконтурные котлы предназначены исключительно для обогрева и каких-либо других функций не выполняют. Приобретаются в том случае, если у вас нет необходимости нагрева горячей воды напрямую от газового котла.

Такие котлы работают напрямую на систему отопления. Так же могут использоваться для нагрева бойлера косвенного нагрева, который в свою очередь используется для обеспечения дома горячей водой

Двухконтурные газовые котлы идеально подходят как для обогрева помещений, так и для нагревания воды. Следует учесть, что двухконтурные котлы не всегда эффективны для нагрева воды. Обычно хватает только на одну активную точку. Если вы, допустим, пойдете в душ и кто-то решит помыть посуду, то принимать вы уже будете холодный душ. Следует учитывать это при покупке.

Настенные и напольные котлы

Настенные котлы безопасны и автоматизированы, но работают зачастую только на одном виде газа – природном. (Есть модели, в которых можно поменять горелку и они будут работать и на сжиженном газе). Их можно устанавливать на кухнях, так как он имеет меньший, по сравнению с напольным, размер.

Мощность настенных котлов зачастую ограничена 35-40 квт. Поэтому если вы хотите сделать газовое отопление в большом доме, то придется либо ставить два настенных котла в каскадном режиме работы, либо устанавливать напольный котел.

Напольные котлы пособны отапливать огромные помещения, так как имеют большую мощность. Они универсальны в плане потребления топлива: подойдёт природный, сжиженный, магистральный газ. Бывают энергозависимыми и независимыми. Зачастую используют чугунный теплообменник. За счет своего исполнения имеют КПД ниже, чем у настенного, но при этом более долгий срок службы.

Варианты газового отопления

Читая статью, вы наверняка заметили упоминания о сжиженном и магистральном газах. Возникает резонный вопрос: а чем они различаются? Выгоднее отапливать частный дом при помощи магистрали или баллонов? Сейчас разберёмся.

Виды газового отопления:

1. Магистральный. Наиболее экологичен. Состоит преимущественно из метана, который очищают от различных примесей, оставляя мизерное количество одоранта, позволяющего людям обнаруживать утечки газов. Однако при его установке не обойтись без головной боли. От вас потребуется согласование документов с официальными органами, нужно будет переживать о достаточном давлении в трубах, да и сама проводка – довольно сложное мероприятие.
2. Сжиженный. Тот самый газ в баллонах ярко-красного цвета, в которых хранится всем знакомая пропан-бутановая смесь. Но они не будут мешать, если установить подземный резервуар, в котором можно безопасно хранить баллоны. Требуется он в пополнении один-два раза в год. Подходит под любые котлы.

Как видим, сжиженный газ выгоднее магистрального, но важно помнить, что в один баллон помещается около 50 литров газа. Один такой баллон меняют раз в двое-трое суток. В то время, как магистральный по трубам поступает в ваши квартиры. А газгольдеры, в которых хранится газ в баллонах, заполняются специальной машиной. Этот факт учитывается в зимнее время. Хранилище необходимо очищать от снега.

Альтернативные способы отопления частного дома

Газ – не единственный источник тепла, способный обогреть ваше жилище. Существует ещё несколько вариантов поддержания тепла в помещении. Но так ли они выгодны по сравнению с газовой системой?

Способы альтернативного отопления частного дома:

1. Электроэнергия. Самый распространённый и доступный источник энергии, однако, он чуть ли не самый дорогостоящий. Её может банально не хватать на отопление частного дома, так как не каждая электросеть сможет перенести необходимое на обогрев количество энергии. Не исключены неполадки в зимнее время. Не самый экономный и практичный вариант.
2. Дизель. Дизельное топливо имеет высокую цену. Переносит весьма неприятный аромат, от которого не отделаешься ничем ни дома, ни на улице. А если взять дизельное топливо недостаточно высокого качества, то может произойти поломка отопительной системы. Не самый лучший вариант.
3. Твёрдые виды топлива. Уголь и древесина. Их необходимо два-четыре раза в день поставлять в отопительную систему. Каждый день необходимо устранять золу из системы отопления. Естественно, что для отопления дома в год потребуется немалое количество топлива такого рода. На это нужны крупные денежные средства. Для них следует иметь отдельный склад, кроме того они опасны, так как могут выделять угарный газ. В этом плане газовые установки экономически выгоднее и безопаснее.
4. Пеллеты. Это особые гранулы, которые изготавливают из торфа и древесных отходов. Его минусы сродни отрицательным сторонам угля и дров: необходимо помещение для хранения большого количества пеллетов, они не очень здорово пахнут и их часто нужно загружать в отопительную систему. Разница в том, что они дешевле всех перечисленных выше видов топливо, кроме газа. Да и загружать их нужно реже, чем дрова или уголь: не более одного раза в неделю. Неплохой вариант.

Очевидно, что газовое отопление выигрывает по многим параметрам: экономичность, простота в эксплуатации, минимальные теплопотери, дешевизна самого топлива. Поэтому, если вы решили установить хорошую систему отопления, то остановите выбор на системе с газовым нагревом теплоносителя.

Полезные видео по теме

Какой котел лучше: одноконутрный или двухконтурный?

Какой котел выбрать: настенный или напольный?

Теги: газовое отопление, газовый котел, отопление дома

Отопление

Газ на сегодняшний день является оптимальным по стоимости ресурсом для отопления частного дома. Если рядом с домом проходит газовая магистраль – считайте, что других более дешевых вариантов вы не найдете. Большинство владельцев частных домов преследуют одну цель – добиться максимального положительного эффекта от системы, затратив на её монтаж и эксплуатацию минимум средств и усилий. Как осуществить газовое отопление частного дома своими руками?

Как выбрать газовый котел

Нужно сразу отметить, что говоря газовое отопление, все-таки имеется в виду, что производится нагрев теплоносителя газом. А вот в роли теплоносителя чаще всего выступает вода. По каким параметрам выбирают газовые котлы:

1. По мощности. Котлы малой мощности (до 65кВт) и средней мощности (до 1700кВт) – идеальный выбор для системы отопления частного дома. При Советском Союзе расчет мощности газового котла производился по формуле 1кВт мощности на 10кв.м. площади. Однако для большего удобства можно посмотреть на сайте производителя котлов специальные калькуляторы для расчета мощности котлов, которые учитывают особенности региона, площадь дома, высоту потолков, количество этажей и прочие параметры. Сверху лучше добавить еще 20% мощности на случай непредвиденных ситуаций.
2. Котлы могут быть одно- и двухконтурными. Одноконтурные агрегаты применяются только для отопления. Если вам необходим еще и подогрев горячей воды – выбирайте двухконтурный котел. Сразу определите потребность в горячей воде: если она не больше 15л в минуту с температурой до 30С, достаточным вариантом станет компактный и удобный котел проточного типа. Если же горячая вода нужна в полном объеме, то оптимальным вариантом станет покупка котла с бойлером. Бойлер может создать запас горячей воды объемом от 50л до 200л.
3. Напольный или настенный. Напольные котлы отличаются большими габаритами, устанавливаются на пол и спокойно могут справиться с самыми большими по площади помещениями. Обычно для установки напольного котла выделяют отдельное небольшое помещение. Современные настенные котлы могут справиться с обогревом помещений площадью до 300кв.м., отличаются компактными размерами и могут быть установлены непосредственно на кухне на стену.
4. Тип горелки. Котел с атмосферной горелкой требует устройства традиционной дымоотводящей системы. Эти модели характеризуются небольшим КПД, но и простотой эксплуатации и недорогой стоимостью. Агрегаты с турбированной горелкой в конструкции имеют электрическую турбину для принудительного вентилирования камеры сгорания. У таких систем выше КПД и они не зависят практически от перепадов давления газа.

Кроме этого, при выборе котла стоит обратить внимание на материал, из которого сделан теплообменник – чугун или сталь. Чугун долговечнее, но тяжелее. Имеет значение и возможность регулировки мощности: плавная или двухступенчатая. Однозначно ответить, какой котел лучше невозможно без знаний конкретных условий эксплуатации.

Проектирование схемы отопления

Система отопления может быть с естественной и с принудительной циркуляцией. В создании естественной системы циркуляция происходит благодаря разнице плотности горячей и холодной воды, в принудительной системе работает насос.

Важный элемент в системе – разводка отопления, которая бывает двух типов:

• однотрубная: для небольших домов с малым количеством помещений;
• двухтрубная: идеальный вариант для регулирования температуры в различных помещениях.

Однотрубная схема имеет существенный недостаток – хуже нагреваются нижние радиаторы, а также неравномерно прогреваются радиаторы двухэтажного дома. Впрочем, меньше расходуются материалы, а проблема неравномерного прогревания радиаторов решаема при помощи монтажа перемычки и увеличения числа секций радиатора. Чтобы быстрее происходила циркуляция теплоносителя, применяется циркуляционный насос. Схему с естественной циркуляцией можно реализовать, если поставить котел ниже уровня радиаторов. Для нормального естественного циркулирования нужен естественный наклон трубопроводов.

Двухтрубная система обеспечивает равномерный прогрев радиаторов, однако затраты на материалы и на монтаж будут гораздо больше. Система позволяет регулировать нагревание отдельных радиаторов. Если котел находится в подвальном помещение, оптимальным выходом будет устройство двухтрубной системы с естественной циркуляцией.

Установка газового котла

Монтаж газового оборудования начинается с получения согласований и разрешительных документов. Обычно заказывают проект установки газового оборудования и газификации помещений. Проект утверждается в компании-поставщика газа. Кроме этого, заключается договор о подаче природного газа. Только после этого производится монтаж системы.

Для установки газового котла разработан ряд требований:

• высота потолка от 2 с половиной метров;
• удобная планировка с беспрепятственным доступом к котлу;
• наличие газоанализатора;
• огнестойкость стен – не меньше 45 минут.

Газовые котлы мощностью меньше 60кВт можно устанавливать в любом помещении, кроме жилых и ванных комнат. Двухконтурные агрегаты нельзя монтировать в кухнях. Оборудование мощностью до 150кВт можно устанавливать на любом этаже. Более мощные аппараты устанавливаются в цоколе или на первом этаже.

Если газовое оборудование устанавливается на кухне, необходимо рассчитать, чтобы на 1кВт мощности котла приходилось 0,2м2 помещения как минимум. Если помещение кухни совмещено со столовой, требуется наличие газоанализатора.

Установка напольного котла

Под напольный котел требуется упрочненное основание, ровная поверхность пола, напольное несгораемое покрытие. От стены агрегат должен отстоять на 10см как минимум. Стена должна быть покрыта несгораемым материалом по всей площади прибора плюс еще 10см по всему периметру. Газовые горелки должны быть удалены от поверхности стены, как минимум на 1м. Для проверки ровности установки используется уровень.

Котел подключается к дымоходу, дальнейшем он будет подключен к внутридомовой отопительной системе. Перед входом обратки ставится фильтр жесткой очистки. На всех трубах ведущих к агрегату целесообразно установить запорные вентили. Двухконтурный котел будет подключаться к холодному трубопроводу.

Установка настенного котла

Перед установкой настенного агрегата следует промыть внутренние трубки, в которые мог при сборке и при транспортировке попасть мусор. С аппарата снимают транспортировочные заглушки и под давлением через него пропускают воду. Теперь можно устанавливать агрегат.

Стена-основание должна быть ровной и прочной и сверху покрытой негорючей прокладкой. Котел необходимо крепить так, чтобы между им и стеной был зазор в 4,5см. Другое оборудование должно находиться от агрегата на расстоянии не меньше, чем 20см. Розетка должна находиться рядом. Агрегат крепится на планках строго горизонтально (проверить уровнем). Затем производится подключение к трубам водопровода. Не забудьте снять заглушки с патрубков. Поставьте фильтры на водяных входах.

Газовый трубопровод к котлу подключается жестким соединением через металлическую трубу с паронитовой прокладкой. Подключение системы должен производить только сертифицированный специалист.

Монтаж двухтрубной системы отопления

После установки котла, его нужно связать с расширительным баком, являющимся самой высокой точкой системы (поэтому он устанавливается на чердаке). С нижней точки бака из его боковой стенки опускается труба к коллектору. Если в системе предусмотрен циркуляционный насос, значит коллектор можно поставить в любое место. Если ставится естественная циркуляция, коллектор нужно крепить ниже расширительного бака. Сверху в расширительный бак приваривается еще труба, для сброса излишков теплоносителя в канализацию.

От коллектора к радиаторам проводятся трубы. Образуется контур подачи. Также от радиаторов отводятся трубы, по которым будет утекать уже отдавшая тепло вода. Обратные трубы также собираются в контур, соединяющийся с отопительным котлом. Циркуляционный насос устанавливается в обратный контур. Основная сложность монтажа двухтрубной системы заключается в большом количестве труб. Однако её эффективность намного выше, чем однотрубной.

Радиаторы устанавливаются точно посередине окна с допустимым отклонением не больше 2см. Ширина батареи должна составлять 50-75% от ширины подоконника. Расстояние от пола не должно превысить 12см. Зазор между ребром батареи и кромкой подоконника должен быть больше 5см. От стены до батареи должно быть 2-5см.

В домах с 2-хтрубной системой отопления обычно монтируется радиатор по нижней схеме подключения, которая отличается легкостью монтажа и допустимыми теплопотерями. При монтаже обязательно нужно предусмотреть монтаж клапана Маевского для периодического сброса воздуха, который нужно расположить в верхней части батареи. Кран Маевского может быть автоматическим или механическим: он есть в комплектации радиатора или уже присутствует в конструкции.

После окончания установки всех элементов системы производится её опрессовка. Повторимся: первичный запуск котла производится только после получения документального разрешения в присутствии представителя газовой службы.

<index>Газ является самым популярным ресурсом для отопления

А если в местности проходит газовая магистраль, то устройство газового отопления частного дома во многом упрощается. Существует несколько оптимальных схем отопления частных домов газом. Одним из прекрасных вариантов для постоянного использования в частном доме является газовый котел.

Как выбрать газовый котел

Газовые котлы отличаются в зависимости от разных показателей. По мощности они бывают: малой мощности (до 65 кВт), средней (до 1700 кВт) и большой (до 15000 кВт). Малая и средняя мощность прекрасно подходят для отопления жилого частного дома. Большая мощность котлов используется обычно на промышленных объектах.

По функциональности газовые котлы могут быть одноконтурными и двухконтурными.

Одноконтурные котлы служат только для применения в отопительных системах. Двухконтурные котлы предназначены также для нагревания воды в СО и нужд жильцов. Двухконтурные котлы могут быть проточного типа. Такие котлы применяются только в том случае, когда объем потребляемой горячей воды незначителен. Двухконтурные котлы с встроенным бойлером обеспечивают полноценное отопление в частном доме газом и снабжение горячей водой. Также существуют котлы для поддержания температурного режима воды в бассейнах и т.д. (в данном случае – это специализированные решения).

Схема двухконтурного газового котла

Горелки в газовых котлах могут быть атмосферными и вентиляционными. Атмосферные горелки – это наиболее распространенный вариант для отопления частных домов. Вентиляционные горелки, как правило, применяются на промышленных объектах.

По типу тяги котлы бывают с естественной тягой (здесь обязательно должен быть дымоход) и с принудительной (выведение газов производится при помощи вентилятора).

В зависимости от способа установки котлы, которые использует газовая система отопления частного дома, бывают напольными и настенными. Напольные котлы обладают более высокой мощностью, их размеры больше. Также они являются более долговечными и их стоимость несколько выше. Настенные газовые котлы – это относительно недорогие приборы, они компактны и имеют меньшую мощность. Также настенные котлы отличаются меньшей долговечностью.

Настенный газовый котелРекомендуем к прочтению:Комбинированное отопление частного домаРекомендуем к прочтению:Автономное отопление частного дома

Напольный газовый котел

Водяная газовая система отопления частного дома

Наиболее распространенной системой отопления является водяная: роль носителя тепла выполняет вода, которая циркулирует по замкнутому контуру трубопровода. В котле вода нагревается, далее передает тепло по трубам и радиаторам (батареям) отопления.

Такая система газового отопления частного дома имеет несколько достоинств:

• вода является эффективным теплоносителем;
• система циркуляции – замкнутая, поэтому после первоначального заполнения объем воды не должен изменяться;
• водяное газовое отопление частного дома видео, которое можно посмотреть ниже, покажет, что такую систему можно обустроить самостоятельно;
• в такой системе просто создать контур, который обеспечивает равномерную подачу тепла в каждое помещение.

Среди недостатков водяной газовой системы отопления:

• радиаторы отопления нужно постоянно держать в чистоте, так как при покрытии пылью эффективность обогрева помещений будет ниже;
• в сравнении с воздушным отоплением, водяное после включения не сможет обеспечить такое же скорое нагревание воздуха;
• элементы, которые входят в систему водяного отопления, часто могут трескаться, коррозировать и т.д. Это может не только ухудшить микроклимат в доме, но и стать причиной порчи интерьера помещений;
• к качеству носителя тепла – особые требования: в воде должно быть минимизировано количество солей;
• отопление нельзя просто взять и выключить зимой, когда на улице очень холодно, так как это может привести к замерзанию воды, которая увеличится в объемах и разорвет трубы. Поэтому газовое отопление частных домов такого типа не подойдет для дач, где хозяева бывают не часто, особенно в зимнее время.

Схемы отопления частного дома

Зависимо от того, за счет чего циркулирует теплоноситель внутри замкнутого контура, бывает СО с естественной и принудительной циркуляцией. В первом случае циркуляция происходит за счет разницы плотности холодной и горячей воды, а во втором случае – работает насос. Если вы хотите произвести систему отопления частного дома самостоятельно, то необходимо сделать тщательный расчет оптимальной схемы СО.

Система отопления с естественной циркуляцией

Система отопления с принудительной циркуляцией

Разводка отопления – важный элемент в системе. Она бывает двух типов:

• однотрубная. В частных домах используется не часто, так как при такой разводке температура в радиаторах различается. Такой вариант подойдет для домов, которые небольшие и имеют мало помещений;
• двухтрубная. Этот вариант – достаточно материалоемкий. Но для регулирования температуры в отдельных помещениях система подходит.

Однотрубная схема газового отопления частного дома имеет один существенный недостаток – нижние радиаторы нагреваются менее, так как в них поступает уже немного охладившаяся вода. А если у вас двухэтажный частный дом, то на разных этажах комнаты также будут прогреваться неравномерно. Если вы хотите оборудовать отопление газом своими руками, то такая схема будет намного проще.

Однотрубная система отопления

Кроме того, при прокладывании трубопровода тратится мало материалов. Проблема неравномерного прогревания радиаторов решается при помощи установки перемычки, увеличения числа секций. А чтобы циркуляция теплоносителя происходила быстрее, применяется циркуляционный насос.

Заметим, что схема с естественной циркуляцией будет подходящей в том случае, если можно установить котел ниже уровня расположения радиаторов. Также для нормального прохождения процесса циркуляции нужен естественный наклон подводящего и обратного трубопровода.

Что касается искусственной циркуляции, то здесь использование насоса необходимо. Такие схемы достаточно просты в установке, но они имеют несколько недостатков. К ним относится все тот же неравномерный прогрев, а также – появление воздушных пробок и зависимость от электрического снабжения.

Очень часто можно встретить такой вариант, как ленинградская разводка отопительной системы (ленинградка). Смысл этой системы состоит в том, что в замкнутой на котел трубе циркулирует вода. К ней подключается отопительное оборудование (радиаторы), через которое теплоноситель будет идти параллельно к питающему контуру. Система является довольно эффективной для частного дома.

Следующая схема – двухтрубная. В данном случае радиаторы будут греться равномерно, но затраты на прокладывание труб будут выше. Регулирование нагревания отдельных радиаторов отопления можно производить при помощи специальных запорных вентилей.

Двухтрубная система с естественной циркуляцией и нижней разводкой хорошо подойдет в том случае, когда котел располагается в подвальном помещении.

Этапы обустройства системы газового отопления в частном доме

Газификация частного дома выступает важным и ответственным процессом. В оборудование отопления газом входит несколько этапов:

1. Подготовка и утверждение проектных и разрешительных документов. Проект газового отопления частного дома должны создавать специалисты, так как это важный элемент, от которого зависит дальнейшее обустройство.
2. Покупка необходимого оборудования и материалов.
3. Врезка домовой системы в уличный газопровод.
4. Разводка газовых сетей внутри дома, обустройство специального помещения для газового котла.
5. Установка газового оборудования.
6. Заполнение системы отопления носителем тепла.
7. Пробный запуск. Лучше, ели его произвести с рабочим и повышенным давлением.
8. Приемка готовой системы.

Практические рекомендации

Схемы устройства газового отопления должны быть продуманы до мелочей, поэтому проекты должны производиться профессионалами.

Один из примеров составления профессионального плана системы отопления

При выборе оборудования для газового отопления помните, что основной показатель – это площадь отапливаемого помещения. От нее зависит объем оборудования, количество радиаторов, метраж труб, фурнитура, клапаны и вентили, заглушки.

В процессе выбора способа прокладывания отопительных труб и их установки помните, что линии холодного и горячего разведения нужно проводить с небольшим уклоном прямо в сторону тока горячей воды.

Эксперты рекомендуют ставить краны на каждой батарее. Благодаря этому можно будет управлять подачей горячей воды в отдельное помещение частного дома. Если вы применяете расширительный бак от 20 до 30 литров, то он должен быть установлен на высоте 3 метра над отопительным котлом.

Заключение

Газовое отопление жилого частного дома – это самый эффективный и доступный по цене вариант, если в местности вашего дома проходит магистраль. Топливо в данном случае расходуется экономично, газовое оборудование просто в эксплуатации, а обустроить такую систему можно и самостоятельно.

</index>Используемые источники:

• https://sovet-ingenera.com/otoplenie/otop-oborudovanie/gazovoe-otoplenie-chastnogo-doma.html
• https://eurosantehnik.ru/gazovoe-otoplenie-chastnogo-doma-varianty-sxemy-podbor-oborudovaniya.html
• https://svoimirukami.lesstroy.net/otoplenie/gazovoe-otoplenie-svoimi-rukami/
• https://otoplenie-doma.org/gazovoe-otoplenie-chastnogo-doma.html
