Естественная и принудительная приточно-вытяжная вентиляция – в чем отличия?

Вентиляция является одной из основных инженерных систем современных зданий. Если в жилых строениях она еще не так популярна, как требуют нормы, то в общественных и промышленных сооружениях ее проектируют и устраивают практически повсеместно.

Рассмотрим подробнее, какие бывают виды вентиляции, как проходит классификация этих систем и чем они отличаются?

Назначение и виды вентиляции

Современные системы вентиляции бывают разных типов и в зависимости от своего предназначения разделяются на несколько подгрупп. Это разделение проводится по нескольким параметрам: направление движения воздуха, метод приведения воздушных масс в движение, обслуживаемая территория.

Вентиляция в доме

Какая бывает вентиляция в помещениях по направлению движения воздуха? По этому параметру системы разделяются на две большие группы:

• приточные;
• вытяжные.

Еще существует вентиляция и классификация ее по тому фактору, что приводит воздух в движение. По этому параметру их разделяют на:

• с естественным побуждением (естественные);
• с механическим побуждением (механические, принудительные).

Также существует разделение вентиляции и виды которой разнятся, в зависимости от обслуживаемой зоны. По этому принципу вентиляционные системы разделяются на:

• общеобменные:
• местные (локальные).

Все рассмотренные типы вентиляционных систем могут применяться как раздельно, так и совместно в одном здании или даже помещении.

Также системы можно классифицировать на канальные и бесканальные, в зависимости от того, используются ли в них воздуховоды или воздух движется через отверстия в стенах или вентиляторы без подсоединенных труб.

Разберем подробнее все виды и подтипы систем вентиляции помещения, чем они отличаются и каковы их задачи.

Естественная вентиляция

Как уже говорилось, естественная вентиляция является одной из  популярных разновидностей современных систем. Этот тип вентиляции помещений подразумевает то, что воздух приводится в движение естественными факторами. Точнее, это разница давлений между внутренним объемом и наружной атмосферой. Для функционирования ее необходимо чтобы давление на улице было немного меньше, чем внутри помещения. Если такой фактор возникает, начинается движение воздуха через специально устроенные вентиляционные каналы.

Естественная вентиляция

Ярким примером такой вентиляции является устройство вытяжных каналов в стенах многоэтажных и частных домов. Основной положительный фактор применения естественной вентиляции – дешевизна. Для нее нет необходимости применять дорогостоящее оборудование и организовать подключение к электричеству. Воздухообмен происходит сам по себе. Но нужно иметь в виду, что существуют и негативные стороны применения такой системы. В первую очередь это зависимость от параметров атмосферы.

Рекомендуем ознакомиться:  Гофра для вентиляции: что это такое и как используется

Движение воздуха в естественных каналах происходит только при отрицательной разнице давлений, но это не всегда так. Бывает моменты, когда давление внутри и снаружи помещения выравнивается. Тогда воздухообмен прекращается или даже наоборот, возникает обратная тяга. Очень сильно естественная система реагирует на осадки и смену погоды. Если в морозную солнечную погоду тяга может быть в несколько раз больше расчетной, то осенью в дождливый день может возникать и движение наружного воздуха внутрь помещения.

Механическая вентиляция

Рассматривая далее виды систем вентиляции по методу приведения воздуха в движение остановимся на принудительной сети. В ней, в отличии от естественной, для движения воздуха используется электроэнергия. Воздухообмен происходит принудительно под действием вентиляционных агрегатов: вентиляторов, приточных и вытяжных установок.

Основным движущим элементом такой системы является вентилятор. Это прибор, который состоит из корпуса и крыльчатки разного типа, а также электродвигателя. Электродвигатель приводит в движение крыльчатку, которая сконструирована таким образом, чтобы захватывать потоки воздуха и перемещать их из заборного отверстия вентилятора в выхлопное.

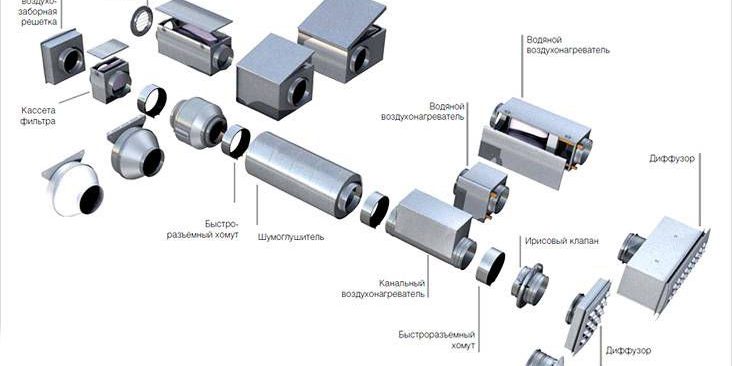

Оборудование механической вентиляции

Вентиляторы в общем классифицируются на два больших типа:

• осевые;
• центробежные.

В осевых движение воздуха проходит через крыльчатку перпендикулярно лопастям. В центробежных вентиляторах воздух движется параллельно лопасти, как бы огибая ее.

Кроме вентилятора принудительная система может состоять из дополнительных элементов. В первую очередь это касается канальных систем, так как в них воздух движется через сеть подсоединенных воздуховодов (жестких и гибких), есть необходимость применять задвижки, регуляторы потока воздуха, а также другие элементы:

• фильтры для очистки приточного воздуха или вытяжного от пыли и загрязняющих веществ;
• шумоглушители для уменьшения вибрации и уровня шума;
• калориферы: водяные или электрические агрегаты для подогрева приточного воздуха;
• решетки, диффузоры, анемостаты и другие приборы распределения потоков.

Рекомендуем ознакомиться:  Вентиляция в котельной с газовым котлом

Также применяется большое количество дополнительных и монтажных материалов. В том числе утеплители, хомуты и регуляторы температуры и мощности вентиляторов.

Приточные системы

Как видно из названия, такие виды системы вентиляции, как приточные, предназначены для подачи наружного воздуха внутрь помещения. Они бывают как естественные, так и механические. Механические системы наиболее распространенные, так как позволяют точно контролировать объем подаваемого воздуха и его характеристики.

Приточная установка

Естественные приточные системы используется не так часто и в основном для неконтролируемой подачи воздуха. То есть при них существует вытяжная система, которая работает по расчетным параметрам, а приток воздуха организовывается через щели в окнах, специальные отверстия или решетки естественным путем за счет разницы давления.

Причем приточная система может работать в паре с вытяжной как естественного, так и механического типа. Следует иметь в виду, что обе системы работают взаимосвязано, так как объем подаваемого и вытяжного воздуха должен быть одинаков.

Вытяжные системы

Такие типы систем вентиляции, как вытяжные предназначены для удаления воздуха из помещения или его части. Они бывают как механические, так и естественные. Если естественные приточные системы малораспространенные, то вытяжные их варианты используются давно и результативно.

В жилье основное назначение вытяжных систем – удаление продуктов жизнедеятельности человека и других загрязнителей воздуха. Во-первых, удалять необходимо углекислый газ, который образуется при дыхании. Причем его образуется достаточно большое количество. Кроме этого необходимо удалять пары воды, а также загрязненный воздух из санузлов и кухонь. В промышленности вытяжная вентиляция во многом призвана удалять загрязнения, которые возникают во время производственного процесса.

Вытяжной вентилятор в ванной

Приточно-вытяжная вентиляция с рекуперацией

Отдельно стоит поговорить о системах с рекуперацией. Они призваны экономить энергоресурсы во время работы. Если приток и вытяжка отдельно устраивается в основном с использованием разных механизмов и агрегатов, то такие виды вентиляционных установок, как приточно-вытяжная с рекуперацией, используют для работы один агрегат, который перемещает как приточный, так и вытяжной воздух.

Рекомендуем ознакомиться:  Понижение влажности воздуха

Размещение двух веток в одном устройстве необходимо для того, чтобы потоки воздуха пересекались. В месте пересечения используется рекуператор, благодаря которому тепло от вытяжного воздуха передается приточному.

В некоторых случаях это помогает экономить до 80% тепла и возвратить его в помещение, а не выбрасывать на улицу.

Применяется в основном 2 типа рекуператоров – это перекрестноточные (пластинчатые) и роторные.

Система с рекуперацией

Общеобменная и местная вентиляция

Как следует из названия, такие виды вентиляционных систем, как общеобменные, работают на все помещение. Они устраиваются для того, чтобы подавать определенное расчетное количество приточного воздуха и удалять загрязненный из всего объема помещения. Они бывают как комфортные (для жизнедеятельности человека), так и производственные – обеспечивают параметры производственного процесса.

В отличие от них, местные или локальные системы работают на участок или определенную зону. Их устраивают для локализованной подачи свежего воздуха на рабочее место или удаления загрязненного прямо из места его возникновения. Например, на сварочном посту или над кухонной плитой.

Местная вентиляция

Итоги

Естественная система циркуляции воздуха часто дает сбои – ее производительность зависит от природных факторов и использования герметичных стеклопакетов. Этих недостатков лишена принудительная вентиляция.

Для нормализации воздухообмена применяется приточно-вытяжная установка – практичное и эффективное решение. Многообразие климатического оборудования позволяет выбрать модель для конкретных условий эксплуатации. Однако определиться с подходящим устройством иногда проблематично, согласны?

Мы поможем вам решить этот вопрос. В статье представлена информация о принципах работы и особенностях эксплуатации разных видов приточно-вытяжных агрегатов. Чтобы облегчить выбор, мы обозначили главные характеристики и параметры устройств, которые обязательно следует учесть при покупке.

Составляющие элементы принудительной вентиляции

Приточно-вытяжной модуль – главный компонент вентиляционной системы с побуждением. Установка обеспечивает нормированную циркуляцию воздуха в замкнутом пространстве – подачу чистых потоков и вывод отработанных масс.

Вентиляционный модуль представляет комплекс оборудования, заключенного в единый корпус (моноблочный агрегат) или собранного из наборных элементов.

Схема устройства принудительной вентсистемы: 1 – приточно-вытяжной модуль (ПВУ), 2 – воздуховоды, воздухозаборные решетки, переходники, 3 – распределители воздушных струй, 4 – блок автоматики (+)

Конструкция приточно-вытяжного агрегата в обязательном порядке включает следующие элементы:

1. Вентилятор. Базовый комплектующий для работы искусственной системы воздухообмена. В ПВУ с разветвленной сетью воздуховодов устанавливаются радиальные вентиляторы, поддерживающие высокий напор воздуха. В портативных ПВУ допустимо применение осевых моделей.
2. Воздушный клапан. Устанавливается за наружной решеткой и предотвращает поступление воздуха извне при выключенной системе. При его отсутствии зимой в помещение будут просачиваться холодные потоки
3. Магистраль воздуховодов. В системе задействованы две линии каналов: один – подача, а второй – выброс воздуха. Обе сети проходят через ПВУ. К первому воздуховоду подключается приточный вентилятор, ко второму, соответственно, вытяжной.
4. Автоматика. Работа установки регулируется встроенной системой автоматики, реагирующей на показатели датчиков и заданные пользователем параметры.
5. Фильтры. Для очистки поступающих масс применяется комплексная фильтрация. На входе приточного воздуховода размещается фильтр грубой чистки, его задача – удержание пуха, насекомых и частиц пыль.

Основное назначение первичной очистки – защита внутренних компонентов системы. Для более «тонкой» фильтрации перед воздухораспределителями устанавливаются фотокаталитический, угольный или другой тип барьера.

Устройство ПВУ на примере модели Вентс ВУТ с рекуперацией и нагревателем. В конструкции предусмотрен байпас для защиты теплообменника в зимнее время (+)

Некоторые комплексы оснащаются дополнительным функционалом: охлаждение, кондиционирование, увлажнение, многоступенчатая система очистки и ионизации воздуха.

Принцип работы приточно-вытяжного комплекса

Рабочий цикл ПВУ основывается на двухконтурной схеме транспортировки.

Весь процесс вентилирования можно разбить на несколько этапов:

1. Забор воздухопотока с улицы, его очистка и подача к распределителям через воздуховод.
2. Поступление загрязненных масс в вытяжной канал и их последующая транспортировка к выходной решетке.
3. Выброс отработанных струй наружу.

Схема циркуляции может дополняться стадиями передачи тепловой энергии между двумя потоками, дополнительным нагревом входящего воздуха и т.д.

Работа ПВУ. Обозначения на рисунке: 1 – приточно-вытяжной модуль, 2 – подача свежего воздуха, 3 – забор «отработки», 4 – выброс использованных воздушных масс наружу (+)

Работа принудительной системы обеспечивает комплекс преимуществ по сравнению с естественным воздухообменом:

• поддержание заданных показателей – датчики реагируют на смену в атмосфере и подстраивают режим работы ПВУ;
• фильтрация входящего потока и возможность его обработки – нагрев, охлаждение, увлажнение;
• экономия расходов на отопление – актуально для устройств с рекуперацией.

К недостаткам использования ПВУ относятся: дороговизна вентиляционного комплекса, сложность монтажа после окончания ремонтно-строительных работ и шумовой эффект. В моноблочных установках последний минус устранен благодаря использованию шумоизолированного корпуса.

Типы установок: особенности устройства и эксплуатации

Стоимость, производительность, энергопотребление зависят от функциональных возможностей ПВУ. Многообразие моделей условно делится на такие группы: установки с рекуперацией, агрегаты с подогревом и кондиционированием. Отдельная категория – «мобильные» аппараты.

Приточно-вытяжной модуль с рекуператором

Принудительная вентсистема кроме описанных выше достоинств имеет и значимый недостаток – существенное увеличение тепловых потерь. Вместе с отработанным воздухом «улетучивается» и выработанное отопительной системой тепло.

Издержки составляют порядка 60%. Решение проблемы – передача энергии от отводимого воздухопотока приточному.

Частичное возмещение тепла осуществляется в рекуператоре – модуль с теплообменником и вентилятором для продвижения разнонаправленных потоков. Обмен энергией происходит через стенки теплообменника – воздушные струи не смешиваются (+)

На сегодняшний день, большинство приточно-вытяжных установок изготавливаются с рекуператорами. Несмотря на дороговизну оборудования, целесообразность рекуперативной системы экономически обоснована.

Значения КПД «теплообменника»:

• 30-60% – низкий уровень теплового возмещения;
• 60-80% – хороший показатель эффективности;
• свыше 80% – высококачественный теплообмен.

Интересно, что даже наличие рекуператора с КПД в 30% экономически выгодней ПВУ базовой комплектации без теплообменника. Средний срок окупаемости рекуперативной вентустановки – до 5-ти лет.

Эффективность ПВУ, схема движения воздухопотока, расход электроэнергии и цена модуля зависят от конструктива рекуператора.

Различают несколько видов теплообменников:

• роторный;
• пластинчатый;
• тепловые трубки;
• камерный модуль;
• глеколевый агрегат.

Широкую распространенность получили первые две модели.

Роторный рекуператор

В корпусе ПВУ размещен цилиндрический вращающийся теплообменник с пластинами из гофрированного металла. По ходу работы отсеки попеременно заполняются разнонаправленными потоками воздуха.

Зона с «отработкой» нагревается, после прокрутки барабана тепло передается вновь поступающим холодным массам, собранным в смежном канале

Возмещение тепла составляет 60-90%.

Дополнительные преимущества:

• частичный возврат влаги;
• экономный расход электроэнергии.

Скорость вращения барабана можно регулировать, тем самым выбирая интенсивность воздухообмена и уровень КПД.

Аргументы против барабанной модификации:

• подмес «отработки» к свежему потоку – 3-8%;
• частичная передача запахов обратно в помещение;
• акустический напор от вращающегося ротора;
• необходимость регулярного обслуживания движущихся элементов;
• большие габариты.

За счет сложности механизма ПВУ с роторным рекуператором стоят дороже пластинчатых модификаций.

Пластинчатый теплообменник

Воздуховоды «встречаются» в герметичном блоке с множеством каналов. Отсеки разделены теплопроводящими перегородками.

Образованные пути размещены в перекрестном направлении – в зоне турбулентности эффективность теплообмена возрастает. Происходит одновременное охлаждение/нагрев перегородок кассеты рекуператора с обеих сторон

Аргументы «за»:

• подача чистого воздуха без примеси «отработки»;
• доступная стоимость;
• простота настройки и надежность модуля – нет подвижных элементов.

КПД пластинчатого преобразователя – до 70%. Главный минус – образование конденсата и появление наледи в вытяжном канале зимой. Работа в режиме «разморозки» (перенаправление теплого потока в обход кассеты) понижает КПД системы на 20%.

Сейчас на рынке представлено довольно много приточно-вытяжных вентиляционных систем с рекуперацией тепла от различных производителей. Обладая похожим набором характеристик, они отличаются по цене, качеству, площади обслуживания и множеству других критериев.

Так, рекомендуем присмотреться к приточно-вытяжной вентиляционной установке с пластинчатым рекуператором и интегрированной автоматикой от Naveka, которое за последнее время данное решение отлично себя зарекомендовало на рынке ввиду своей надежности и довольно тихой работе. Интегрированное управление с помощью дистанционного пульта, мониторинг на внешнем ЖК-дисплее, установка расписания работы и многое другое уже сразу встроено в этот агрегат.

Типовой “представитель” приточно-вытяжной установки с пластинчатым рекурператором – Naveka Node1 500AC. Модель-компакт, с толщиной панели 25мм, которая наполнена негорючей минеральной ватой. Одним из многочисленных достоинств данного решения является пульт управления с ЖК дисплеем, с помощью которого можно очень удобно управлять работой всей системы

Среди других брендов советуем обратить внимание на системы с рекуперацией от Mitsubishi, Maico и VENTO.

Энергосберегающие агрегаты с подогревом

Одной рекуперации зачастую недостаточно для полноценной компенсации температурной разницы встречных потоков. Эту функцию берет на себя встроенный калорифер. Кроме того, элемент защищает теплообменник от промерзания.

В ПВУ используются два вида нагревателей: водяные и электрические. Рассмотрим каждый подробнее.

Водяной подогрев

В корпусе принудительной вентустановки размещен радиатор с трубками, по которым циркулирует теплоноситель. Змеевик имеет оребрение для увеличения площади контакта с проходящими струями воздуха.

Пример устройства ПВУ с нагревателем (Vents ВУТ 1000 ВГ): 1 – водяной радиатор, 2 – рекуператор, 3 и 4 – вентиляторы подачи и вытяжки соответственно (+)

Жидкостный нагревательный элемент вступает в работу, если на выходе из рекуператора подаваемый воздух холоднее заданной температуры.

Электрический нагреватель

Установки с электрокалорифером способны прогревать подаваемый воздух до более высоких температур, чем «водяные» модификации.

Однако электрический нагреватель требовательней к условиям работы:

• скорость воздухопотока – 2 м/с и более;
• температура подаваемого воздуха в пределах 0-30°С, влажность – до 80%;
• перед ТЭНом рекомендовано устанавливать дополнительный фильтр.

По сравнению с водным подогревом электрический модуль, в плане эксплуатации, дороже – возрастают платежи за электроэнергию.

Управление калорифером осуществляется от центрального блока управления. Обязательно наличие таймера работы и опции отключения прибора при перегреве (+)

Комплексы с кондиционированием

Отдельные модели совмещают в себе опции принудительной вентиляции и кондиционирования. Все элементы собраны в единый теплоизоляционный комплекс. Яркий пример многофункциональной техники – серия установок «Климат».

Конструкция климатического агрегата: 1 – фильтры, 2 – вентиляторы двусторонней направленности, 3 – компрессор фреоновой цепи, 4 – электронагреватель, 5 – водяной калорифер, 6 – теплообменники, 7 – автоматика, 8 – корпус (+)

В схеме присутствует реверсивный тепловой насос – заправленный герметичный фреоновый контур, соединенный с теплообменниками на вытяжном и приточном канале.

Работа ПВУ с кондиционированием происходит в двух режимах:

1. Охлаждение. Теплообменник на приточном воздуховоде выступает испарителем и понижает температуру поступающего воздуха. В свою очередь теплообменник-конденсатор охлаждается прохладным воздухом, идущим с помещения.
2. Нагрев. Рекуператор вытяжного воздуховода отдает тепло «отработки» свежим воздушным массам. На выходе из ПВУ перед подачей в дом возможен дополнительный нагрев воздуха.

Режим функционирования задается автоматически благодаря регуляторам и датчикам, считывающим параметры атмосферы.

Портативная безканальная установка

Интересное решение для замкнутых пространств – приточные мобильные вентиляционные установки с возможностью очистки, нагрева, охлаждения воздуха.

Отличительные особенности портативных модулей:

• отсутствие громоздких воздуховодов;
• установка внутри вентилируемого помещения;
• компактные габариты и возможность монтажа в течение 2-3 часов;
• многофункциональность: приток, обработка и вывод воздушных масс;
• невысокий уровень шума – в пределах 35 дБ;
• отсутствие сквозняков.

Для обустройства децентрализованной вентиляции необходим монтаж портативной ПВУ в каждом отдельном помещении.

Схема мобильной ПВУ: 1,3 – шумоглушитель, 2 – отсек рекуперации и вентиляции, 4 – электрический калорифер, 5 – угольный фильтр, 6 – фильтрующий элемент тонкой очистки, 7 – фильтр предварительной чистки, 8 – жалюзийный клапан, 9 – электрический привод (+)

Безканальные вентустановки используется преимущественно в общественных зданиях (лекционные, тренажерные, учебные залы и т.п.).

Рейтинг мобильного климатического оборудования приведен в этой статье.

Разновидности по способу монтажа

Возможны три варианта установки вентиляционного модуля:

• напольный;
• настенный;
• «подшивной».

Напольный монтаж характерен для высокопроизводительных и громоздких вентагрегатов с расходом воздуха от 8000 куб.м/ч. Несмотря на наличие виброизоляции вентиляционных секций для установки объемных модулей требуется прочное основание.

Настенные модели отличаются небольшой производительностью – до 1500 куб.м/ч и компактными размерами. Монтаж осуществляется посредством анкерного крепления к стене, подсоединение воздуховодов сверху. Агрегат может размещаться в техническом помещении (балкон, санузел, гардеробная).

Модули подшивного или подвесного крепления – наиболее популярны. Как правило, техника имеет канальное исполнение и предназначена для монтажа под потолком

Основное преимущество подвесных моделей – скрытый монтаж. Однако для установки агрегата в эксплуатируемом помещении придется частично «задействовать» высоту потолков.

Основные параметры выбора вентустановки

Обустройство и монтаж систем вентиляции требует капитальных инвестиций и немалых трудозатрат. Поэтому подход к выбору «сердца» вентсистемы базируется на точных расчетах и анализе ряда параметров.

Оценка и расчет технических характеристик

Прежде всего, следует определиться с подходящими значениями производительности и статического давления.

Производительность

Расчет установки основывается на нормах воздухообмена по СНиП, назначении помещения, площади обслуживания и количестве проживающих.

Необходимо выполнить два вычисления (по количеству людей и кратности воздухообмена), сравнить показатели и выбрать наибольшее значение.

Нормы расхода воздуха из расчета на одного человека: типовой показатель – 60 куб.м/ч, в состоянии покоя – 30 куб.м/ч. Регламентированная кратность воздухообмена: 1-2 – для жилых зданий, 2-3 – офисы, торговые центры

Пример определения производительности (L) для дома на заданных условиях:

• количество членов семьи – 3 человека;
• площадь дома – 70 кв.м;
• высота потолков – 3 м.

Формула 1. Расчет по числу проживающих:

L=N*norm,

где:

• N – количество жильцов;
• norm – расход воздуха (не меньше 40 куб.м/ч).

L=3*40=120 куб.м/ч.

Формула 2. Расчет по кратности воздухообмена:

L=S*H*n,

где:

• S – площадь;
• H – высота;
• n – нормированный показатель воздухообмена.

L=70*3*1,5=315 куб.м/ч.

Вывод: для обеспечения достаточной циркуляции воздуха требуется установка производительностью не меньше 315 куб.м/ч.

Типовые показатели вентустановок:

• 100-500 куб.м/ч – квартиры и отдельные помещения;
• 500-2000 куб.м/ч – частные домовладения, коттеджи;
• 1000-10000 куб.м/ч – производственные здания, цеха, офисы.

Статическое давление

Величина показывает давление, создаваемое вентилятором для оказания сопротивления на пути циркуляции воздуха. Точный расчет статического напора требует учета сопротивления всех элементов сети.

«Ручное» вычисление без соответствующего опыта выполнить сложно. Специалисты задействуют программный комплекс типа MagiCad.

Усредненные значения давления при скорости воздухопотока 3-4 м/с: квартиры 50-150 кв.м – 75-100 Па, коттеджи 150-350 кв.м – 100-150 Па

Приведенные данные актуальны именно для модульных вентустановок, а не наборных комплексов, где в учет надо брать понижение давления на воздушном клапане, калорифере, фильтре и прочих составляющих.

Кроме обозначенных параметров следует оценить:

1. Энергоэффективность. Для каждой из возможных моделей надо рассчитать затраты на электричество на 1 год с учетом режима работы зимой и летом. Класс энергопотребления указывает соотношение затраченной энергии к объему произведенного тепла.
2. КПД рекуператора. Следует сопоставить значения КПД в различных режимах работы ПВУ. Высокий показатель эффективности у теплообменников с двойной пластинчатой кассетой и промежуточной зоной – КПД достигает 70-90%.
3. Мощность нагревателя. Типовой показатель для бытовых вентустановок – 3-5 кВт.

Лучше отдавать предпочтение моделям с возможностью автоматического понижения скорости вентилятора для корректировки нагрузки на сеть.

Уровень шума и степень фильтрации

Акустическая мощность показывает насколько «громкой» будет работа собранной установки.

Звуковой эффект определяют две величины:

• LwA – степень акустической мощности;
• LpA – уровень звукового давления.

Давать оценку реальной «шумности» следует по первому показателю. Разные производители могут измерять акустическую мощность по различным методикам, поэтому одни и те же значения иногда имеют отличительный результат на практике.

Действенный метод оценить «звучание» установки – тестирование технике в демонстрационном зале. Допустимое значение шума в жилом помещении – 25-45 дБ

Качество поступающего воздуха зависит используемой системы очистки.

Возможные ступени фильтрации:

• барьер от крупной уличной пыли, шерсти и пуха – грубая очистка фильтрами G4, G3 с эффективностью 90%;
• защита от мелкой пыли в 1 мкм – класс фильтрации F7-F9;
• абсолютная чистка, обеспечивающая барьер от частиц 0,3 мкм – HEPA-фильтры (H10-H14), эффективность – 99,5%.

Для жилых домов достаточно первых двух ступеней чистки. Высокоэффективная фильтрация применяется в медучреждениях, помещениях для производства лекарственных препаратов, продуктов питания, электроники.

Удобство эксплуатации: необходимый функционал

Бытовые ПВУ оснащаются встроенной системой автоматики, пультом управления, ЖК-дисплеем с выводом всех параметров воздухообмена. Кроме базовых опций (регулировка скорости вентилятора, температуры) приветствуется наличие практичных функций.

Таймер. Сценарное управление позволит оптимизировать режим работы на определенное время суток или день недели.

Для точной регулировки желательно выбирать устройства с вентилятором на 5 и более скоростей, а также с часами реального времени без сброса при отключении питания

Рестарт. Возможность автоматического включения и сохранения заданных параметров в случае сбоя электропитания.

Индикатор загрязненности фильтра. Удобная опция – оповещение о замене фильтрующего элемента. Высокотехнологичные модели оборудуются датчиками изменения давления на входе воздушного фильтра – при загрязнении перепад давления повышается.

Самодиагностика. Любая техника со временем выходит из строя. Полезно, если автоматика «оповещает» о возникшей неисправности – это поможет своевременно установить и устранить проблему.

Выводы и полезное видео по теме

Энергосберегающая вентсистема с рекупераций подвесного типа Daikin VAM/800FB:

Устройство, особенности и технология монтажа портативного приточно-вытяжного модуля Vents Micro 60/А3:

ПВУ 400 от Ventrum c электрическим нагревателем и роторным рекуператором:

Обустройство вентиляции с помощью приточно-вытяжного модуля используется в разных по назначению и метражу помещениях.

Обеспечение качественного воздухообмена зависит от грамотного расчета и выбора климатического оборудования. Если есть сомнения в собственных силах, то для определения параметров и разработки проекта лучше обратиться к профессионалам.

Есть, что дополнить, или возникли вопросы по выбору приточно-вытяжной установки? Можете оставлять комментарии к публикации и участвовать в обсуждении материала – форма для связи находится в нижнем блоке.

ВЕНТИЛЯЦИЕЙ НАЗЫВАЮТ И ПРОЦЕСС УДАЛЕНИЯ ОТРАБОТАННОГО ВОЗДУХА С ЗАМЕНОЙ ЕГО СВЕЖИМ, И ОБОРУДОВАНИЕ ДЛЯ ЭТОГО ПРОЦЕССА. БЕЗ СВЕЖЕГО ВОЗДУХА ЛЮБОЙ, ДАЖЕ САМЫЙ УЮТНЫЙ ДОМ НЕПРИГОДЕН ДЛЯ ЖИЗНИ, ВО ВСЯКОМ СЛУЧАЕ, ДЛЯ ВСЕХ, КТО НУЖДАЕТСЯ В КИСЛОРОДЕ.Содержание:

Что такое вентиляция

Вентиляция — это движение воздуха в помещении. В любое здание воздух поступает с улицы. Попадая внутрь комнаты, воздух наполняется различными веществами: углекислым газом от нашего дыхания, пылью, химическими выделениями от предметов, шерстью животных и т.п. Этот уже загрязненный воздух движется к вытяжке и выводится через нее наружу. В это время в комнату поступает новая порция свежего воздуха снаружи, которая также уйдет в вытяжку. Весь этот процесс называется вентиляцией.

Климатическое оборудование, которое обеспечивает правильное функционирование описанного процесса, тоже называется вентиляцией. Она бывает естественной и механической, канальной и компактной, приточной и вытяжной и много какой еще. Обо всех типах вентиляции и их особенностях рассказано ниже. А пока давайте разберемся, насколько важна вентиляция в квартире или доме.

Зачем нужна вентиляция?

Именно благодаря вентиляции в комнате складывается здоровый и комфортный микроклимат, а именно:

1. Нормализуется уровень углекислого газа Углекислый газ присутствует в помещении всегда: ведь мы его выдыхаем! Вопрос только в том, каково его количество. Излишне накапливаясь, углекислый газ оказывает негативное воздействие на человеческий организм. Он мешает полноценному снабжению крови и органов кислородом. Мозг начинает “лениться”, и мы чувствуем усталость, вялость, становимся невнимательными. С высокой концентрацией углекислого газа связано также ощущение духоты.

Хорошая вентиляция обеспечивает постоянное обновление воздуха. Поступающий с улицы воздух сменяет воздух в комнате вместе с накопившимся в нем углекислым газом. В таком помещении не душно и комфортно находиться.

2. Нормализуется влажность Правильная вентиляция предполагает, что излишне влажный воздух из помещений своевременно уходит в вытяжку. Это исключает образование вечно влажных участков в углах и на стенах, где активно растет плесень.

Система вентиляции может также обладать дополнительными функциями. Например, фильтрация воздуха позволяет устранить из воздуха загрязнения еще на входе в помещение и сделать воздух здоровым и безопасным. А функция подогрева в вентиляции предотвращает опасность простудиться от холодного воздуха с улицы.

Если вентиляционная система плохая

Если есть нарушения в работе притока или оттока воздуха, то:

Бесканальная вентиляция

Системы, которые отличаются компактными размерами и могут размещаться в любой квартире, доме и даже в отдельных комнатах.

Приточная вентиляция

Приточная вентиляция обеспечивает поступление воздуха с улицы в комнату.

Проветриватель

Устанавливается на стену внутри квартиры и при помощи вентиляторов подает через канал в стене свежий воздух.

Приточный клапан

Естественный приток можно усилить при помощи стенового или оконного клапана. Цена такой вентиляции невысока, но необходимо иметь в виду, что работа приточного клапана зависит от погодных условий. Чем теплее за окном, тем меньше разница давлений снаружи и внутри комнаты. Так что летом эффективность вентилирования при помощи клапана стремится к нулю.

Бризер

Устройство с функциями проветривателя и очистителя воздуха. Он также подает свежий воздух, фильтруя и подогревая его при этом. Бризером можно управлять со смартфона.

—>ДомойИнженерные системыВентиляция

Вентиляция в разной форме присутствует практически во всех зданиях и помещениях. В большинстве случаев она устраивается для выполнения определенных целей, но иногда возникает спонтанно, вследствие природных факторов. Для чего нужна, какие принципы устройства, нюансы и виды систем вентиляции – рассмотрим эти вопросы подробнее.

Для чего нужны системы вентиляции

Основное назначение вентиляции – организация воздухообмена. Она предназначены для подачи необходимого количества свежего воздуха и удаления загрязнений вместе с вытяжным. Тоже самое запотевание окон зимой — следствие плохой вентиляции.

Виды вентиляции помещений зависят в первую очередь от назначения самих объектов.  По этому принципу системы бывают:

• производственными;
• для общественных зданий;
• для жилых помещений.

Виды систем вентиляции таких типов выполняют немного разные роли. Если системы для жилых и общественных зданий в первую очередь призваны подать необходимое количество кислорода вместе с наружным воздухом и удалить продукты дыхания людей, то производственная вентиляция часто рассчитывается для удаление вредных веществ в первую очередь, с компенсацией удаляемого воздуха наружным.

Кроме сферы применения системы вентиляции воздуха классифицируется и по другим параметрам

Виды вентиляции

Виды вентиляции в зданиях в первую очередь разделяются по направлению движения. Они бывают приточные и вытяжные. В общем объем приточного и вытяжного воздуха должен быть равным. Это соотношение называется воздушным балансом. Он необходим для того, чтобы удаляемое количество воздуха полностью замещалось свежим, иначе возникает разряжение или наоборот повышенное давление в связи с большим поступлением наружного воздуха выдавливает его через щели в окнах и неплотности в дверях.

Размещение приточной и вытяжной системы зависит от требований к помещениям. Необязательно в каждой комнате или помещении устраивает и приток, и вытяжку. Например, виды вентиляции в жилых домах бывают с таким размещением оборудования, что вытяжка проводится в технических помещениях (ванна, туалет, кухня), а приток подается в жилые комнаты. Движение воздуха от приточных устройств к вытяжным проходит через щели под дверьми или через специально устроенные в них решетки.

Кроме направление движения, вентиляция классифицируется на такие типы:

• по механизму побуждения воздуха на естественные и искусственные (механические);
• по обслуживаемым зонам на общеобменные и местные.

Естественные

Виды естественной вентиляции в первую очередь классифицируются на приточные и вытяжные. Фактически, существует только естественная вытяжная вентиляция, которая работает под действием разницы давления атмосферного воздуха и воздуха в помещении. А приток возникают уже как эффект замещения удаляемого воздуха, он происходит в результате разрежения воздуха в помещении.

Схема вентиляции естественного типа включает себя в основном вертикальные вентиляционные каналы в стенах, которые должны быть достаточной длины для того чтобы возникала тяга. Какие системы часто используются в жилых многоэтажных домах или частных коттеджах.

Виды вентиляции производственных помещений также включают в себя естественные системы в разной комбинации. Также в таких зданиях широко применяется аэрация, которая по сути представляет собой проветривание при устройстве оконных или вентиляционных проемов с разных сторон здания.

Раньше в основном приточная вентиляция в естественных системах происходила через неплотности в окнах и дверях под действием вытяжки, но с распространением вакуумных стеклопакетов и энергоэффективных окон такой механизм практически исчез. Из-за этого вентиляция работает неправильное, ее не хватает. Для решения проблемы при отсутствии централизованных систем применяют приточные клапаны в окнах или стенах которые позволяют подать некоторое количество воздуха в жилые комнаты для дыхания людей.

Механические

Искусственная вентиляция отличается от естественной тем, что для приведения воздуха в движение используют механические устройства. Это электрические вентиляторы разных типов и устройств. Вентиляторы бывают:

• радиальные, в которых рабочее колесо двигается в одной плоскости с потоком воздуха;
• осевые – рабочее колесо перпендикулярно потоку воздуха.

Можно выделить такие виды искусственной вентиляции:

• приточные;
• вытяжные;
• приточно-вытяжные

Если первые два типа характерны и для естественных систем, приточно-вытяжная – это сугубо область механических. Их особенность том, что оборудование для обоих веток одно и то же.

Механические системы включают себя не только вентиляторы, но большое количество другого оборудования: фильтры, нагреватели (электрические и водяные), тепловые насосы, клапаны, демпферы, решетки. Оно необходимо для регуляции потока воздуха, очистки и его нагрева.

Виды механической вентиляции также классифицируется по компоновке системы. Это может быть как сборная система, когда вентилятор и все остальные элементы подбираются отдельно и собираются уже на объекте, так и моноблочные, когда все эти элементы собираются на заводе в один корпус (тепло и звукоизолированный) и поставляется на объект. Первый вид дешевле и гибче, но моноблочные устройства удобнее в монтаже. Они не требуют дополнительной настройки. Чаще всего они поставляются со встроенной автоматикой.

Приточно-вытяжные

Рассмотрим отдельно приточно-вытяжные системы. Это относительно новый тип, который разработан для повышения энергоэффективности оборудования. Назначение систем вентиляции такого типа аналогично приточным и вытяжным. Основное отличие — все элементы (в первую очередь вентиляторы) скомпонованы в одном устройстве и взаемосвязаны при функционировании.

Существуют две большие группы таких систем:

• без рекуперации;
• с рекуперацией:
  • с пластинчатым (перекрестноточным рекуператором);
  • с роторным рекуператором;
  • с фреоновым тепловым насосом в качестве рекуператора;
  • с гликолевым рекуператором.

Пластинчатые рекуператоры

Пластинчатые (перекрестные, перекрестноточные), в которых воздух двигается в специальном пакете из алюминиевых, бумажных или медных пластин, где приток и вытяжка не смешивается. Второе название появилось из за направления движения воздуха — они как бы перекрещиваются. Отличаются средней эффективностью около 80%.

Роторные рекуператоры

Роторные приточно-вытяжные установки.  В них смонтирован ротор из материала с хорошей теплоемкостью, который медленно вращается по оси, расположенной между приточной и вытяжной ветками. Во время вращения часть ротора нагревается от вытяжного воздуха. Нагретая часть ротора при вращении перемещается в приточную зону и передает тепло проходящему там холодному воздуху. Наиболее эффективные системы. В некоторых случаях она может превышать 90%.

Рекуператоры с тепловым насосом

Редко, но все же применяются системы с тепловым насосом. В них используется компрессор и теплообменники, которые расположены в приточных и вытяжных ветках. Компрессор как бы перекачивает тепло из вытяжной зоны в приточную. Чаще всего применяются для бассейнов, так как позволяют организовать удаление влаги.

Гликолевые рекуператоры

С гликолевым рекуператором. По конструкции схожи с тепловым насосом, только тепло переносит из вытяжной ветки в приточную не фреон, а теплоноситель — смесь гликоля и воды. Их эффективность не очень высокая (до 50%) и по этому показателю они проигрывают роторным и пластинчатым. Применяют в основном для больших систем.

Эффективность рекуперации зависит и от вида оборудования, и от особенностей эксплуатации. Также влияние на этот параметр имеет температура и влажность воздуха и в приточной, и вытяжной системе. Чаще всего она находится в пределах 70-80%, но иногда и 40-50% уже дает существенную экономию в энергоресурсах.

Схема вентиляция в доме чаще всего предусматривает пластинчатый рекуператор реже роторный. Тепловые насосы нашли свое распространение в вентиляционных установках для бассейнов. Виды производственной вентиляции, которые используют рекуперацию включают себя все озвученные системы.

Местные

Назначение местной вентиляции – обслуживание определенной зоны в помещении. Она используются для того, чтобы уменьшить потребность в воздухе и удешевить систему. Например, вытяжной зонт над обычной домашней кухонной вытяжкой является местной вентиляцией. Какие виды вентиляции существуют? Местные системы бывают таких разновидностей:

• Вытяжные зонты над бытовыми и промышленными кухонными плитами, вытяжка над сварочным постами, станками и другим промышленным оборудованием.
• Воздушные души, которые являются местной приточной системой и подают необходимое количество воздуха в рабочую зону. Например, на рабочее место в цеху.

Применение местных систем позволяет сократить затраты на оборудование и на нагрев воздуха.

Общеобменные

Общеобменная система, в отличие от местной, обслуживает весь объем помещения или здания. Например, виды вентиляции в частном доме в большинстве своем общеобменные. Они могут быть как механические, так и естественные. В общеобменных системах важно правильно распределить воздух, для этого нужно знать особенности помещения и расположение рабочих зон.

Вытяжку чаще всего устраивает в верхней зоне, потому что теплый загрязненный воздух чаще поднимается под потолок откуда его легче удалить. Но в некоторых системах вытяжку необходимо устраивать возле пола. Это относится к производствам, где возникают тяжелые газы. В том же самом гараже угарный газ опускается к полу.

Принудительная система вентиляции в доме также должна учитывать расположение, людей рабочих мест, кроватей и мест отдыха.

Рассмотренные назначение и классификация систем вентиляции позволяют в общем сориентироваться в этой важной инженерной сети и подобрать для своих целей оптимальное оборудование.

Вентиляционная система – комплекс специального оборудования для постоянного или периодического удаления отработанного воздуха из производственных, складских и жилых помещений. До начала 19-го столетия математических расчетов по вентиляции не существовало, микроклимат в помещениях поддерживался только за счет естественного проветривания помещений вытяжной вентиляции. Такой подход не мог гарантировать надлежащих показателей, был сопряжен с большими потерями тепловой энергии, значительно усложнял процесс воздухообмена в ночной и зимний период времени.

Теоретическое описание движения воздуха в вытяжных вентиляционных каналах впервые сделал М. В. Ломоносов, а В. Х. Фрибе создал теорию кратности воздухообмена в отапливаемых помещениях. При этом он принимал во внимание, что приток свежего и удаление отработанного воздуха делается через неплотности дверных и оконных проемов, специальных инженерных элементов в те времена не предусматривалось.

Только через несколько десятков лет ученые доказали, что обеспечить эффективную вентиляцию только за счет естественной невозможно, появились виды вентиляционных систем с принудительной подачей и удалением воздуха. В зависимости от места конкретной установки, условий работы и требуемых технических параметров общеобменная система имеет несколько типов.

Вентиляционные агрегаты выполняют следующие задачи:

1. Удаление избыточного тепла. Избыток тепла в помещениях появляется в промышленных и жилых зданиях. В промышленных зданиях избыток тепла чаще всего является следствием особенностей технологического процесса, при котором возникает необходимость нагрева того или иного сырья для получения конечной продукции. В жилых помещениях повышение температуры выше комфортных параметров происходит вследствие нагрева солнечными лучами. Специальные технические помещения могут перегреваться в результате выделения тепловой энергии мощными силовыми агрегатами, им также необходим воздухообмен.
2. Удаление избыточной влаги. Для жилых помещений такая необходимость возникает только в ванных комнатах и кухнях. Остальные жилые помещения страдают не от избытка влаги, а от ее недостатка. Что касается объектов промышленности, то необходимость корректировки воздушной среды по показателям относительной влажности зависят от особенностей технологических процессов, воздухообмен учитывает все данные по каждому этапу производства.
3. Удаление вредных химических соединений. Задача вентиляционных устройств – удаление из рабочих зон или всего объема помещения ядовитых химических соединений. Вентиляция устанавливается в химических производственных цехах, лабораториях, промышленных компаниях, использующих лакокрасочные материалы. Кроме этих помещений, вредные химические соединения нужно удалять их жилых помещений, если в них использовались химические средства уборки, есть много изделий из искусственных материалов. Вредные химические соединения образуются во время приготовления пищи в кухнях, воздухообмен в этих помещениях не может быть ниже 10.
4. Повышение уровня кислорода. Согласно требованиям норм СанПиН процентное содержание кислорода не может опускаться ниже установленных значений. Особо тщательно этот показатель контролируется в спальных помещениях. В зависимости от расхода кислорода для каждого объема рассчитывается минимальная кратность обмена воздуха вытяжной системы.
5. Удаление пыли. Пыль накапливается как в жилых, так и промышленных помещениях. В жилых комнатах пыль становиться причиной появления неприятных аллергических реакций организма. В промышленных зданиях пыль вызывает острые или хронические заболевания дыхательной системы. Вентиляционное оборудование для удаления пыли обязательно должно иметь специальные фильтры.
6. Снижения пожарной опасности, удаление горючих и взрывоопасных веществ. Вентиляционные установки для этих целей отличаются самыми высокими техническими требованиями. Они комплектуются специальным оборудованием, работают в комплексе с датчиками контроля показателей воздушной среды и т. д. Жесткие требования предъявляются в искрогашению работающего электрического оборудования и агрегатов.

Устанавливаемые вентиляционные системы могут выполнять как только одну из поставленных задач, так и работать комплексно. В зависимости от инженерных особенностей, технологических схем и принципов функционирования вентиляционные системы бывают нескольких видов.

Виды вентиляции

В настоящее время существует несколько типов вентиляции, отличающихся по способу монтажа, установленному оборудованию, принципу действия и техническим возможностям. Вентиляционные системы различают по нескольким техническим параметрам: способу циркуляции воздушных потоков, зоне обслуживания и конструктивным особенностям.

Виды вентиляции

Способы вентиляции помещений

Воздушные потоки могут иметь естественные физические причины движения внутри помещений, механические побудители или смешанный тип. Конкретные виды вентиляции определяются после инженерных расчетов, сделанных с учетом технического задания. В техническом задании на воздухообмен указывается максимальное количество индивидуальных факторов и требований.Естественная вентиляцияПри естественной вентиляции воздух может передвигаться за счет разницы плотности воздушных потоков. Внутри помещения, как правило, воздух имеет большие значения температуры, чем снаружи. Теплый воздух с меньшей удельной плотностью поднимается вверх и через специальные каналы или естественные неплотности удаляется наружу, взамен него поступает более плотный холодный. Такой тип вентиляции имеет свои положительные и отрицательные стороны.

1. Положительные стороны естественной вентиляции. Для работы системы нет необходимости использования дополнительных энергоносителей – при современных ценах очень весомое преимущество.
2. Отрицательные стороны естественной вентиляции. Очень сложно регулировать кратность обмена воздуха. Проблемы возникают из-за того, что многие важные данные зависят только от природных условий и не регулируются человеческим фактором, воздухообмен точно не прогнозируется. Еще одна проблема – возможность появления обратной тяги. Это очень опасно, когда вентиляция установлена для обслуживания отопительных котлов.

В связи с такими особенностями функционирования, естественная вентиляция в настоящее время пользуется небольшой популярностью, преимущество отдается механической вытяжной. При новом строительстве различных зданий государственные стандарты требуют монтажа вентиляции с механическим приводом.

Естественная

Механическая вентиляцияДвижение воздушных потоков обеспечивается осевыми или центробежными вентиляторами, воздух перемещается по каналам. Технические параметры каналов и вентилятора подбираются с учетом требований к системам.

1. Преимущества механической вентиляции. Есть возможность регулировать воздушные потоки как по мощности, так и по направлению. Механический воздухообмен позволяет создавать в одном помещении отдельные зоны с различными показателями кратности обмена, исключается появления мертвых зон и сквозняков. И еще одно очень важное преимущество – механическая система может функционировать полностью автономно.
2. Недостатки механической вентиляции. Механическая система имеет два недостатка: сложность монтажа и обслуживания и энергоемкость. Для обслуживания механической системы нужны профессиональные специалисты, она требует периодических ревизий и проверок. Установленные вентиляторы могут иметь большую мощность, что негативно сказывается на себестоимости производства и содержания промышленных и жилых зданий.

Механическая

Особенности механической системыДвижение воздушных потоков обеспечивается механическим способом, что позволяет создавать системы с точно заданными параметрами. В зависимости от способа подачи и удаления воздуха механические виды вентиляции могут иметь несколько разновидностей.ПриточнаяЭлектрический вентилятор нагнетает в помещение воздух, за счет этого повышается его давление, для выравнивания значений давления излишки выходят наружу естественным способом. Вентилятор монтируется непосредственно внутри вентилируемого помещения, в специальных технологических комнатах или снаружи. Окончательное решение по механической системе принимается после выполнения расчетов с учетом технических параметров оборудования и расположения здания. Приточная система для жилых помещений не используется.

Приточная

ВытяжнаяВентилятор устанавливается для принудительного удаления загрязненного воздуха, приток свежего выполняется через специальные вентиляционные каналы или через неплотно закрытие оконные и дверные проемы. Вытяжная вентиляция чаще всего монтируется над отдельными рабочими зонами, в закрытых шкафах лабораторий, на предприятиях пищевой и фармацевтической промышленности. В некоторых случаях вытяжная система – единственный способ обеспечить безопасные условия труда.

Вытяжная

Приточно-вытяжнаяВоздух подается и удаляется из помещений в принудительном порядке. Один вентилятор нагнетает потоки, а второй вентилятор удаляет воздух из помещений. Воздухообмен характеризуется высокой интенсивностью, может регулироваться по каждому параметру отдельно. Механическая система приточно-вытяжная система этого типа используется для вентиляции сильно загрязненных помещений, в жилых зданиях монтируется редко.

Приточно-вытяжная

Местная вентиляцияМестная вентиляция позволяет удалять загрязнения только из наиболее загрязненных зон, может иметь специальные фильтры для предупреждения загрязнения окружающей среды. По принципу действия чаще всего приточного типа. Местная вентиляция может обслуживать одно или несколько рабочих мест, работать по каждой зоне отдельно или вентилировать все одновременно. По мощности механическая система относительно небольшая, но конкретные параметры зависят от характеристик технологических процессов и особенностей планировки здания.Местная приточная вентиляцияМестная приточная система применяется редко из-за больших сложностей с очисткой удаляемого воздуха. Чаще всего используется только для понижения температуры работающего оборудования, для очистки воздуха от вредных веществ малоэффективна. Приточная применяется в больших торговых залах и складских помещениях. Ее часто монтируются в офисных и государственных зданиях, где местная приточная система постоянно функционирующая.Местная вытяжная системаНазначение – удаление вредных соединений из воздушной среды в небольшом объеме. Может иметь несколько вариантов всасывания воздуха: из закрытых пространств или специальными подвесными воздушными приемниками. Вторые часто устанавливаются над плитами для приготовления пищи, электролитическими ваннами и прочим оборудованием с незначительными линейными размерами.Особые виды вентиляционных системИмеется несколько типов вентиляционных систем специального назначения:

1. Аварийная вентиляционная система. Устанавливается в помещениях, в которых возможно резкое увеличение количества вредных выбросов. Применяется в случае поломок основной общеобменной, может иметь как собственные вентиляторы, так и подключаться к уже установленному электротехническому оборудованию.
2. Противодымная. Используется в комплексе противопожарных мероприятий, повышает безопасность пребывания в помещениях людей. В большинстве случаев автономного функционирования, имеет специальные блоки слежения и управления.

Противодымная

По типу воздуховодов вентиляционные системы общеобменного типа могут быть канальными или бесканальными.Параметры расчетов вентиляционных системРасчет вентиляционной системы – сложные инженерные работы, выполняемые только специалистами со специальным техническим образованием. Во время производства работ принимаются во внимание следующие исходные данные:

1. Кратность обмена воздуха. В зависимости от назначения помещений и характеристик технологических процессов органами санитарного надзора регламентируется минимальная кратность обмена воздуха. Показатели колеблются в широких пределах, минимальная кратность обмена оказывает решающей влияние на все остальные технические данные вентиляционной системы.
2. Показатели уровня шума. Данные определяются при максимальной нагрузке на вентиляторы общеобменной вентиляции или при максимальной скорости движения воздушных потоков. Уровень шума зависит не только от вида и мощности вентиляторов, но и от материалов изготовления каналов, способах монтажа воздуховодов и наличия специальных устройств для шумогашения. В некоторых случаях приточные вентиляторы допускается монтировать только вне пределов здания.
3. Мощность электрических двигателей вентиляторов. Показатель, оказывающий влияние на стоимость эксплуатации вентиляционной системы. Для увеличения коэффициента полезного действия работы электрических двигателей применяется комплекс сложных технических мероприятий по снижению потерь на трение воздушных потоков по каналам, точному расчету диаметров условного прохода, оптимальной планировки расположения и движения потоков.
4. Экономические показатели использования. Для снижения тепловых потерь в настоящее время широко используется рекуперация тепла. При проектировании вентиляции помещений предусматривается установка специального оборудования, предназначенного для отбора тепла из удаляемого воздуха и нагрева подаваемого. Рекуперация может работать как по подогреву, так и по охлаждению помещений, позволяет заменять дорогостоящие системы кондиционирования.

Алгоритм расчета и монтажа вентиляции помещений

Во время расчета вентиляционной системы принимаются во внимание исходные данные (техническое задание) заказчика. Заказчик должен указать необходимый воздухооборот согласно существующих условий эксплуатации помещений. В дальнейшем расчеты выполняются по такой схеме:

1. Посчитывает необходимая кратность обмена воздуха по помещениям и рабочим зонам. Минимальная кратность приточного воздуха указана в СанПиН, проектировщики руководствуются нормативными требованиями.
2. Выполняется расчет скорости движения воздушных потоков, размер и схема расположения каналов, место установки, технические данные и количество вентиляторов.
3. Составляется принципиальная схема общеобменной вентиляции помещений. Для сложных систем делается разбивка по участкам и ответвлениям, на чертежах указываются все исходные данные для монтажа.

Схема

На стадии предварительной разработки проектная документация согласовывается с заказчиком, при необходимости вносятся изменения.

Монтаж вентиляционных систем могут выполнять только специализированные компании, имеющие лицензию на выполнение такого типа работ. Вне зависимости от типа и назначения общеобменная вентиляция состоит из следующих агрегатов и элементов:

1. Вентиляторы. Могут быть центробежными и осевыми, встраиваемыми и отдельностоящими. По мощности, размерам и производительности колеблются в широких пределах.
2. Воздушные каналы. Изготавливаются из различных материалов, могут быть круглыми, квадратными или прямоугольными. Приточная площадь сечения подбирается на основании расчетных данных по скорости движения воздушных потоков.
3. Автоматические или ручные регулирующие устройства. Используются для поддержания требуемых параметров функционирования, промышленная общеобменная вентиляция чаще всего управляется в автоматическом режиме.
4. Фильтры. Устанавливаются на вентиляционные системы жилых и производственных помещений. В зависимости от исполнения могут улавливать твердые взвешенные микрочастицы или химические соединения.
5. Шумогасители. Специальное оборудование, позволяющее существенно понижать вибрации работающих механизмов. Имеют различное исполнение, монтируются как на основных каналах, так и на отводах.

Установленная вентиляция в доме

После монтажа в обязательном порядке выполняется проверка функциональности вентиляции, измеряется воздухообмен как в помещении в целом, так и над каждой рабочей зоной. Приемо-сдаточные акты подписываются членами государственной комиссии в присутствии заказчика и исполнителя. Записи по периодической проверке, ремонту и обслуживанию промышленных вентиляционных систем выполняются в специальном журнале и с подписями ответственных лиц.

Хотите узнать стоимость изделия?

Заполните наш опросный лист

ЗаполнитьИспользуемые источники:

• https://topventilyaciya.ru/ventilyaciya/vidy-ventilyatsii.html
• https://sovet-ingenera.com/vent/oborud/pritochno-vytyazhnaya-ustanovka.html
• https://tion.ru/ventilyaciya/
• https://stroymasterok.com/inzhenernye-sistemy/ventilyaciya/vidy-sistem-ventiljacii/
• https://plast-product.ru/vidyi-ventilyatsii/
